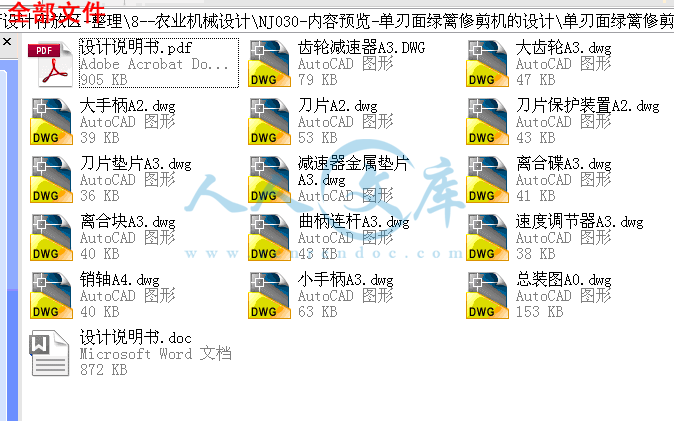

[全部文件] 那张截图中的文件为本资料所有内容，下载后即可获得。
预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。
有疑问可以咨询QQ：414951605或1304139763
摘要
绿篱修剪机是一种小型园林修剪机械，每年绿篱都要进行修剪，这对维护绿篱旺盛的
生长，加强树冠新梢的密度有着很好的作用，并能设计成各种需要的造型。现有的绿篱修
剪机存在不少问题，例如手持部分重量过重，劳动强度大等缺点。针对这些缺点本人进行
了一些设计希望能改善单刃面绿篱修剪机，能在很大强度上降低劳动者的劳动强度，提高
工作效率，适用于各种绿篱松墙及树球的整形修剪，也可用于茶树剪枝整冠作业，适用范
围广，可实现一机多用的目的。设计的机器有以下特点：1、适应性强，操作安全。2、重
量轻、振动小、噪音低，为操作者提供了一个良好的工作条件，大大减轻了工人的劳动强
度。3、作业质量较好，性能稳定。
关键字：绿篱修剪机，现状与发展。
Abstract
Hedge trimmers is a small garden pruning machinery, the annual Hedge pruning should be
carried out, which has a good role to maintain the Hedge strong growth, enhance the density of
the canopy shoots and can be designed to the shape of a variety of needs. The existing hedge
trimmers there are many problems, such as the hand-held part of the weight is too heavy,
labor-intensive and other shortcomings. Address these shortcomings, I hope some design can
improve the single-blade surface hedge trimmers, great strength, reduce the labor intensity of
workers, improve work efficiency, suitable for the various Hedge loose wall and the pruning of
the tree ball, tea tree pruning can be used the whole crown job for a wide range, can achieve the
purpose of the use of a machine. The design of the machine has the following characteristics: 1,
adaptable, safe operation. 2, light weight, small vibration, low noise, and provides the operator
with a good working conditions, greatly reducing the labor intensity. 3, better job quality and
stable performance.
Keywords:Hedge trimmers, status quo and development.
目 录
第一章 绪论................................................................................................................................... 5
1.1 引言.................................................................................................................................. 5
1.2 国外单刃绿篱修剪机发展概况...................................................................................... 5
1.3 国内单刃绿篱修剪机发展概况...................................................................................... 6
1.4 本文研究的目的及意义.................................................................................................. 8
第二章 单刃绿篱修剪机的设计方案........................................................................................... 9
2.1 绿篱修剪机的比较和选择.............................................................................................. 9
2.2
单刃绿篱修剪机的组成及工作原理.......................................................................... 10
2.2.1 单刃绿篱修剪机的组成..................................................................................... 10
2.2.2 单刃绿篱修剪机的工作原理............................................................................. 10
第三章 单刃绿篱修剪机的机构设计......................................................................................... 12
3.1 发动机的选择................................................................................................................ 12
3.2 离合器的选择................................................................................................................ 12
3.3 绿篱修剪机刀片及其保护壳的设计............................................................................ 18
3.4 减速器的设计计算与校核............................................................................................ 19
3.5 绿篱修剪机把手的设计................................................................................................ 24
3.6 单刃绿篱修剪机的减振降噪措施................................................................................ 25
3.7 单刃绿篱修剪机的使用注意事项................................................................................ 25
3.7.1 修剪机的操作规程.............................................................................................. 25
3.7.2 修剪机的操作顺序.............................................................................................. 26
3.7.3 修剪机的维护保养要点...................................................................................... 26
第四章 总结................................................................................................................................. 28
4.1 总结................................................................................................................................ 28
4.2 展望................................................................................................................................ 28
致谢............................................................................................................................................... 29
参考文献....................................................................................................................................... 31
第一章 绪论
1.1 引言
改革开放促进了城市建设和发展，也给城市园林绿化工作提出了更高的要求。当一座
座建筑群拔地而起，紧随的是园林绿化工作的进行。为了改善人们的工作，学习和生活环
境，改善城市地区的卫生和气候条件，保护居民的身体健康，创造一个优美舒适和安静的
环境，必须增加城市的绿地面积和建设各种娱乐场所。因此，美化和绿化是城市建设和发
展的重要标志之一。随着城市园林绿化的发展，必然促进了园林绿化机械的应用和发展。
目前我国园林绿地中绿篱的用量很大，根据 CJJ/T1985-2002《城市园林绿地分类标准》，
其中 G1 公共绿地，G4 居住区绿地，G5 附属绿地中都有大量绿篱应用，但其主要功能局
限于分隔道路，作为绿地边界以及模纹绿篱。随着生活水平的提高，人们对生活环境的要
求也是越来越高，绿篱在城市道路和园林绿化中也占有重要的地位，因为它可以被修剪成
各种各样的造型，而且能相互组合，从而提高观赏效果和城市美化，让人们观赏之后心情
愉悦。此外，绿篱空间围合兼有视线遮挡的功能，可以将环境中不美观的事物遮挡起来，
还具有隔离防护和防止噪音等作用。但是绿篱会长成各样的造型，所以为了获得造型各异
的绿篱，需要按规定进行不同的修剪作业，因此对绿篱的修剪工作非常重要，所以单刃面
绿篱修剪机的研究与设计也有着非同寻常的意义。
1.2 国外单刃绿篱修剪机发展概况
国外对绿篱修剪机的开发研究较早, 起点高、水平亦较高, 广泛采用现代科技成果,如工程塑料、CD
I 无触点电子点火等, 整机重量轻、功率大、使用操作灵巧, 并形成了系列产品。 20 世纪 80 年代后，
在欧美发达国家，随着经济的进一步发展，人名生活水平和住房条件进一步改善，单刃绿篱修剪机已经
走进千家万户，逐渐成为家庭的必备机具，在美国和加拿大的中产阶级家庭中已经基本普及。单刃绿篱
修剪机以汽油机作动力的，也有电动的，切割机械以往复式居多，日
