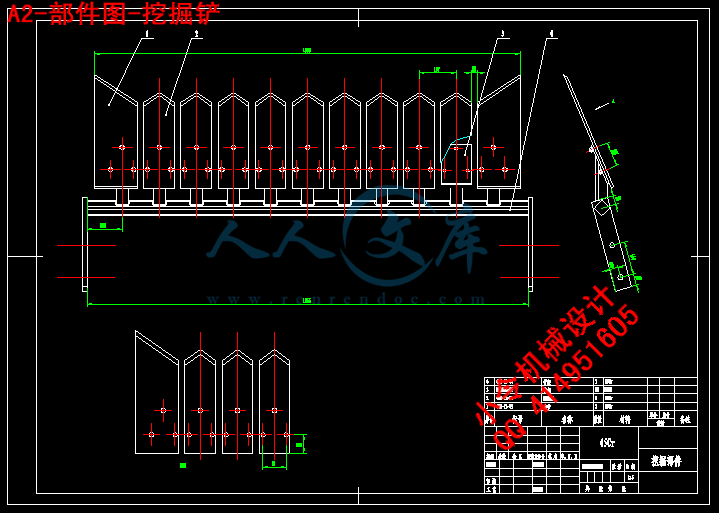

A2-部件图-挖掘铲.dwg---(点击预览)

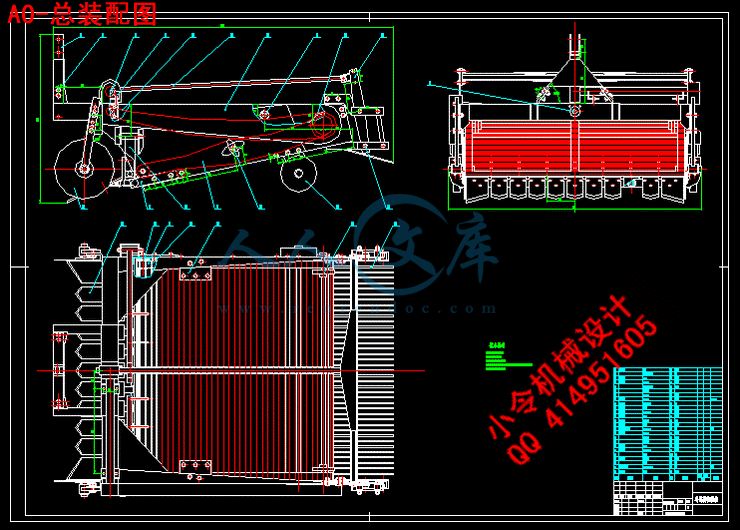

A0-总装配图.dwg---(点击预览)

压缩包内文档预览：

资源预览需要最新版本的Flash Player支持。
您尚未安装或版本过低,建议您

【温馨提示】购买原稿文件请充值后自助下载。全部文件那张截图中的文件为本资料所有内容，下载后即可获得。预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。有疑问可以咨询QQ：414951605或1304139763马铃薯收获机的设计摘要：马铃薯为地下产物，且是块茎繁殖，其收获受季节和天气限制。由于马铃薯的收获费时费力、劳动强度大且季节性强，因此给农民造成极大的困难。为了解决上述问题，本文就国内外马铃薯收获机现状、马铃薯收获机的研究和应用进行介绍和分析，设计了组合分离式马铃薯收获机。对该机的主要参数进行了选择，对主要零部件的设计进行了理论计算。关键词：马铃薯，设计，挖掘铲 The design of potato harvesterAbstract： Potato is an under ground plant. Its harvest is limited by the crown of the year and weather. Since the potato harvesting process has some difficult problems for farmers such as being strenuous and time consuming, great in labor intensity and urgent in seasonal demand, the paper analyses the present situation of potato harvest, and a combined separation potato digger has been developed through selection of principal parameters and theoretical calculation for the design of essential parts.Kewords: potato, design, digging shovel目录摘要 IABSTRACT II目录 III1.绪论 11.1马铃薯收获机发展概况 21.2 我国马铃薯收获机发展趋势 31.3马铃薯收获机械的类型及技术要求 41.4马铃薯收获机发展的主要制约因素 51.5马铃薯收获机械的发展建议 52. 机具结构特点、工作原理及性能参数 62.1总体结构 62.2主要工作原理 62.3 主要性能参数 63. 主要部件的设计 73.1挖掘部件的设计 73.2分离部件的设计 134结论 21参考文献 22致谢 23前言马铃薯的营养价值非常高，市场潜力巨大。在国外，大约占40%的马铃薯加工成食品后进入消费市场。在国内，一向被国人视为不能登大雅之堂的马铃薯产品也突然间在市场上风靡起来。在北京、上海、广州及西安等全国大中城市，以马铃薯条、马铃薯泥为基本原料的麦当劳、肯德基食品已占据我国快餐市场的半壁江山，而从各种渠道进口的其它油炸薯片或膨化食品等也滚滚而来。中国农科院副院长屈东玉博士在日前召开的中国马铃薯学术年会上指出：“马铃薯是一种产量高、适应性强、经济价值大的作物，应把马铃薯主产区列入国家粮食商品粮基地，享受与水稻、小麦等商品粮基地同样的财税待遇，这将是保证我国粮食安全的有效手段。”马铃薯作为经济作物，种植面积越来越大，而传统的马铃薯收获手段费时费事，劳动强度大且季节性强，因此给农民造成极大的困难。马铃薯种植区大部分在潜山和腰山地区，落后的人工收获方式造成马铃薯冻害和减产等不必要的损失，农民对马铃薯收获机械的要求十分迫切。为了解决上述问题，推广应用小型马铃薯收获机势在必行。应用马铃薯收获机可以大大提高收获效率，降低劳动者的劳动强度，增产增收，减少收获损失，为我国马铃薯生产奠定良好的基础。根据我国马铃薯收获机械多年研制生产经验可以看出，日本、意大利、美国等国外机具适应垄作，很难适应我国平作种植形式。各类型机械需要进行多地域、多收获季节的田间试验和多轮改进，才能提高适应性。

编号：341554 类型：共享资源大小：535.02KB 格式：RAR 上传时间：2014-09-30 上传人：好资料QQ****51605 IP属地：江苏

45
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 马铃薯土豆收获收成设计 cad 图纸全套毕业论文农业机械

资源描述：

【温馨提示】购买原稿文件请充值后自助下载。

[全部文件] 那张截图中的文件为本资料所有内容，下载后即可获得。

预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763





马铃薯收获机的设计

摘要：马铃薯为地下产物，且是块茎繁殖，其收获受季节和天气限制。由于马铃薯的收获费时费力、劳动强度大且季节性强，因此给农民造成极大的困难。为了解决上述问题，本文就国内外马铃薯收获机现状、马铃薯收获机的研究和应用进行介绍和分析，设计了组合分离式马铃薯收获机。对该机的主要参数进行了选择，对主要零部件的设计进行了理论计算。

关键词：马铃薯，设计，挖掘铲

The design of potato harvester

Abstract： Potato is an under ground plant. Its harvest is limited by the crown of the year and weather. Since the potato harvesting process has some difficult problems for farmers such as being strenuous and time consuming, great in labor intensity and urgent in seasonal demand, the paper analyses the present situation of potato harvest, and a combined separation potato digger has been developed through selection of principal parameters and theoretical calculation for the design of essential parts.

Kewords: potato, design, digging shovel

摘要 I
ABSTRACT II
目录 III
1.绪论 1
1.1马铃薯收获机发展概况 2
1.2 我国马铃薯收获机发展趋势 3
1.3马铃薯收获机械的类型及技术要求 4
1.4马铃薯收获机发展的主要制约因素 5
1.5马铃薯收获机械的发展建议 5
2. 机具结构特点、工作原理及性能参数 6
2.1总体结构 6
2.2主要工作原理 6
2.3 主要性能参数 6
3. 主要部件的设计 7
3.1挖掘部件的设计 7
3.2分离部件的设计 13
4结论 21
参考文献 22
致谢 23

前言
马铃薯的营养价值非常高，市场潜力巨大。在国外，大约占40%的马铃薯加工成食品后进入消费市场。在国内，一向被国人视为不能登大雅之堂的马铃薯产品也突然间在市场上风靡起来。在北京、上海、广州及西安等全国大中城市，以马铃薯条、马铃薯泥为基本原料的麦当劳、肯德基食品已占据我国快餐市场的半壁江山，而从各种渠道进口的其它油炸薯片或膨化食品等也滚滚而来。中国农科院副院长屈东玉博士在日前召开的中国马铃薯学术年会上指出：“马铃薯是一种产量高、适应性强、经济价值大的作物，应把马铃薯主产区列入国家粮食商品粮基地，享受与水稻、小麦等商品粮基地同样的财税待遇，这将是保证我国粮食安全的有效手段。”
马铃薯作为经济作物，种植面积越来越大，而传统的马铃薯收获手段费时费事，劳动强度大且季节性强，因此给农民造成极大的困难。马铃薯种植区大部分在潜山和腰山地区，落后的人工收获方式造成马铃薯冻害和减产等不必要的损失，农民对马铃薯收获机械的要求十分迫切。为了解决上述问题，推广应用小型马铃薯收获机势在必行。应用马铃薯收获机可以大大提高收获效率，降低劳动者的劳动强度，增产增收，减少收获损失，为我国马铃薯生产奠定良好的基础。根据我国马铃薯收获机械多年研制生产经验可以看出，日本、意大利、美国等国外机具适应垄作，很难适应我国平作种植形式。各类型机械需要进行多地域、多收获季节的田间试验和多轮改进，才能提高适应性。

内容简介：: 专业机械设计制造及其自动化学院姓名指导教师设计题目马铃薯收获机的设计毕业设计前期工作小结认真地查阅了马铃薯收获机设计的有关论文，并通过大量的查阅相关资料使我更加熟悉马铃薯收获机的工作方式，较全面的了解收获机的分类，对其结构和挖掘部分设计情况有了一定的了解。根据掌握的材料对收获机进行理论设计与计算，确定该设计的研究步骤。确定主要性能参数、结构参数的选用原则。同时根据国内外先进的技术，并查找资料初步确定各部件的尺寸。毕业设计中期工作小结经过前期大量的资料收集后选择了各个性能和结构参数，在进行设计计算时也能够快速的进行设计。整理数据向指导教师汇报，并总结目前收集的资料来比较自己设计中存在的不足，修改不足将设计方案尽量合理化，同时将设计数据整理后画出总装配草图。指导教师意见指导教师签名：2007届本科生毕业论文（设计）中期汇表填表日期：本科生毕业论文（设计）任务书论文题目马铃薯收获机的设计学院名称工程学院姓名专业班级指导教师课题类型研究设计毕业论文（设计）的内容摘要 1、马铃薯收获机械的设计；2、作业行数为2行，配套动力为80-100马力；3、作业深度为200mm，作业宽度为1800mm；4、根据上述要求，确定收获机的工作原理、结构形式，研究和设计该机械的主要结构参数和性能参数。毕业论文（设计）基本要求及工作量要求根据毕业设计的内容要求，查找资料，确定该设计的研究步骤，主要性能参数、结构参数，完成设计总装图1份，主要部装图2份，设计说明书1份。毕业论文（设计）的主要阶段计划（分前期、中期、后期）1、前期阶段：查阅资料，编写开题报告，时间：2周；2、中期阶段：理论设计与计算，完成全部参数的设计，完成总装图1份，主要部装图2份，设计说明书1份，时间为9周；3、后期阶段：整理毕业设计内容，毕业答辩，时间2周。任务下发日期完成日期系主任主管教学院长审批（签字）：黑龙江八一农垦大学毕业设计(论文)开题报告学生姓名：学号专业：设计(论文)题目：马铃薯收获机的设计指导教师： 200 年月日开题报告填写要求1开题报告（含“文献综述”）作为毕业设计（论文）答辩委员会对学生答辩资格审查的依据材料之一。此报告应在指导教师指导下，由学生在毕业设计（论文）工作前期内完成，经指导教师签署意见及所在专业审查后生效；2开题报告内容必须用黑墨水笔工整书写或按教务处统一设计的电子文档标准格式（可从教务处网页上下载）打印，禁止打印在其它纸上后剪贴，完成后应及时交给指导教师签署意见；3“文献综述”应按论文的格式成文，并直接书写（或打印）在本开题报告第一栏目内，学生写文献综述的参考文献应不少于15篇（不包括辞典、手册）；4有关年月日等日期的填写，应当按照国标GB/T 740894数据元和交换格式、信息交换、日期和时间表示法规定的要求，一律用阿拉伯数字书写。如“2002年4月26日”或“2002-04-26”。毕业设计（论文）开题报告文献综述1课题研究的目的和意义马铃薯是我国主要作物之一。发展马铃薯生产，对调整优化农业产业结构、加快脱贫致富及地区经济发展具有非常重要的作用。马铃薯为地下产物, 且是块茎繁殖, 其收获方式以挖掘机为主。马铃薯收获机可以大大提高收获效率, 降低劳动强度, 减少损失, 为马铃薯生产奠定良好的基础。但是收获方式的落后极大的制约了马铃薯生产发展。为促进马铃薯生产地发展，解决机械化收获问题势在必行。马铃薯收获机械化的关键矛盾是配套动力与机具性能要求之间的矛盾。鉴于动力的限制，与14kw一下拖拉机配套机具的性能不宜要求功能全，只要完成起薯环节，让署块基本露于地面即可，其他工序由人工捡拾完成。从发展看这类机械作为与目前农村具有的小型拖拉机相配套哦阿德过渡性机型予以开发、推广。随着近年来马铃薯种植面积的不断增加，对马铃薯收获的机械化水平的需求越来越大。2国内外研究现状，水平和发展趋势2.1国外现状从农业机械化发展过程来看，马铃薯收获机发展较迟缓，只是近50年才发展到较高水平。美国在1948年以前用收获机来收获马铃薯，然后人工捡拾。直到1967年，开始使用联合收获机，劳动生产率达到100kg/（h人）。20世纪80年代初期，联合收获机和分段收获的面积占马铃薯种植面积的85%，其中联合收获已经达到50%以上、20世纪到90年代，美国已经基本实现了马铃薯收获机械化。原苏联是生产收获机最早的国家。1960年，马铃薯联合收获机保有量是3万台，1976年，保有量是6万台，1979年，马铃薯收获机械工业化程度达到77%，到20世纪90年代除，马铃薯收获机共有16种机型，其中10种是联合收获机，其中劳动生产率比其他2行收获机提高1-2倍。德国20世纪在40年代主要生产和使用抛掷式收获机。50年代主要生产和使用升运链式收获机和捡拾装载机，进行分段收获，到1970年保有量达到6205台，90年代开始生产收获-捡拾装载机和具有自动分选装置的联合收获机。日本在1955年以前使用畜力挖掘机，1955年到1965年生产悬挂式的抛掷式和升运链式收获机。70年代开始引进英国、美国等发达国家的联合收获机，并研制适合日本国情的联合收获机。总之，在国外几个主要生产马铃薯的发达国家，都形成了用联合收获机直接收获，或用挖掘-捡拾装载机加固定分选装置来进行分段收获的两种全面实现收获机械化的配套系统，基本上实现了马铃薯收获机械化。2.1国内发展趋势解放初期, 我国收获马铃薯采用人工刨或旧犁挖掘的落后方式。直到 20 世纪 70 年代中期, 由于手扶拖拉机的大量推广应用, 国内又掀起了为手扶拖拉机配套的马铃薯收获机的研制高潮, 成功研制了鼠笼式马铃薯收获机, 但受当时的配套动力限制, 未能生产和推广。到 20 世纪 90 年代中期, 由于国产小四轮拖拉机的大量推广和应用, 研制马铃薯收获机已被列入重要日程。而此后, 市场需求旺盛, 先后有小型升运链式马铃薯收获机和振动式马铃薯收获机投放市场, 以及新型农用液压挖掘机, 操作简单、性能可靠、实用性强。以新型马铃薯收获机, 配有两种传动链轮, 使栅条输送带实现高低两种运行速度, 适宜不同土质的作业; 两侧不设切土圆盘, 避免一般机具进行不对垄作业时, 严重破碎土豆现象; 两侧设有分薯板, 可将土豆推向侧边, 避免压损。该机具有在湿润、干旱和多石地块实现平作、垄作作业功能, 很大程度上占据了市场份额。为农田基本建设和低产田改造提供了高效快捷的新机具, 减轻农民的劳动强度, 促进农村经济的发展, 增加农民收入。我国马铃薯种植面积大幅攀升，对我国马铃薯收获机械生产是一个非常好的机遇，但是同时也是一种挑战。2.1.1在我国，马铃薯收获机向集机电和液压技术为一体的大型化方向发展，从而提高自动化程度和生产效率，获得最佳的经济效益。2.1.2 向联合作业方向发展，实现多功能作业，降低作业成本和设备投入费用。2.1.3 向自走式发展，装有分级装置，实现互换性。2.1.4 提高生产企业的加工工艺水平，保证设备制造质量。参考文献：1 张伟徐树来秦春兰.农业机械学上册东北林业大学出版社 20002 张伟徐树来秦春兰.农业机械学下册东北林业大学出版社 20003 曹崇文翻译.收获机械中国农业机械出版社19844 王启平.机械制造工艺学哈尔滨工业大学出版社19955 田嘉海,赵清华. 机械原理哈尔滨工程大学出版社. 1995.126 吕金庆主编.马铃薯挖掘机、挖掘铲的设计农业机械出版社7 上海市大专院校机械制造工艺学协作组.机械制造工艺学8 农业部农机化技术开发推广总站编. 农机化适用新技术读本兵器工业出版社 2000 9 沈再春.农产品机械与设备农业出版社 199310 李自华.农业机械学农业出版社11 张耀宸主编.机械加工工艺设计手册航空业出版社198712 戴曙.金属切削机床机械工业出版社2001 13 濮良贵，纪名刚.机械设计（第七版）高等教育出版社14 刘鸿文.材料力学高等教育出版社 15 中国机械工程学会.中国机械设计大典江西科学技术出版社 2002 毕业设计（论文）开题报告本课题要研究或解决的问题和拟采用的研究手段（途径）：1 毕业设计的内容摘要 1、马铃薯收获机械的设计；2、作业行数为2行，配套动力为80-100马力；3、作业深度为200mm，作业宽度为1800mm；4、根据上述要求，确定收获机的工作原理、结构形式，研究和设计该机械的主要结构参数和性能参数。2 课题研究方案与可行性分析21设计方案根据论文设计说明书的要求首先分析马铃薯成熟特点，确定具体要求，了解收获过程的特点各种挖掘过程对收获有什么要求，对现有收获机的类型、结结特点进行比较分析，研究收获机的工作原理及工作过程，确定机器总体参数及性能参数，然后进行具体设计任务。22 待解决的问题及解决方法2.2.1 挖掘部件的设计：对挖掘铲的设计要求是:将所有薯块掘起,保证挖净且不铲薯。能流畅地将掘起物送往分离装置。尽早漏土,减小挖掘阻力,避免机前壅土,且减小筛分部件负荷,提高整机收获的明薯率。马铃薯挖掘铲的主要功用在于掘出薯块并将薯块输送给分离装置，且尽量减少进入机具的泥土量和能量消耗，同时还要防止挖掘铲缠草和壅土。对铲刃张角和铲的宽度、铲面的水平倾角及铲的末端离地高度铲的长度及选用的材料等参数进行设计。 2.2.2 分离部件的设计：收获机的分离部件在工作时承受的负荷很大，一般要求分离掉的土壤达60%以上，并要求其工作可靠，对署块的损伤小，分离的同时把剩余部分向后、侧输送，以便进一步清选和分离。设计时还应保证机器机构紧凑、重量轻、分离能力强的特点。 2.2.3 减震轴承的设计：减震轴承是摆动筛式挖掘机的关键部位，由于挖掘机振动较为剧烈，为提高工作可靠性应采用减震轴承，它可以减小机器的振动，提高机器的寿命。设计时应保证使用寿命长、性能可靠、稳定的特点。 3 可能存在的问题：由于加工工艺和所用材料的影响，以及材料热处理的方式的选用，减震轴承的使用寿命可能偏短。 4 研究进度第一阶段（2007.3. 6-2007.3.31）材料的搜集整理查阅相关资料本阶段需要完成与课题相关的调研工作，并对相关的文章进行搜集、整理，选出与设计有关的资料备用，并且找出自己设计的产品与国内外的不同之处，说明其优点所在，拟定设计步骤，采用多方案设计，通过比较，选出最佳方案。第二阶段（2007.4.1-2007.5.10）理论与计算设计，全部参数的设计本阶段主要清楚的表达出挖掘机的结构，及相关设计参数，总体布置设计.如果有不合适的地方应进行修改，计算，使之满足生产要求。第三阶段 (2007.5.11-2007.6.10) 完成总装图，主要部装图，撰写设计说明书本阶段主要完成与方案相符合的文章的撰写，包括摘要、前言、设计步骤、内容、参考文献等。图纸的绘制、总装图、部装图。本阶段由于涉及知识点多，覆盖面广，故所需要的时间较长。毕业设计（论文）开题报告指导教师意见：1对“文献综述”的评语：2对本课题的深度、广度及工作量的意见和对设计（论文）结果的预测：指导教师：年月日所在专业审查意见：负责人：年月日8黑龙江八一农垦大学毕业设计马铃薯收获机的设计摘要：马铃薯为地下产物，且是块茎繁殖，其收获受季节和天气限制。由于马铃薯的收获费时费力、劳动强度大且季节性强，因此给农民造成极大的困难。为了解决上述问题，本文就国内外马铃薯收获机现状、马铃薯收获机的研究和应用进行介绍和分析，设计了组合分离式马铃薯收获机。对该机的主要参数进行了选择，对主要零部件的设计进行了理论计算。关键词：马铃薯，设计，挖掘铲The design of potato harvesterAbstract： Potato is an under ground plant. Its harvest is limited by the crown of the year and weather. Since the potato harvesting process has some difficult problems for farmers such as being strenuous and time consuming, great in labor intensity and urgent in seasonal demand, the paper analyses the present situation of potato harvest, and a combined separation potato digger has been developed through selection of principal parameters and theoretical calculation for the design of essential parts. Kewords: potato, design, digging shovel目录摘要IABSTRACTII目录III1.绪论11.1马铃薯收获机发展概况21.2 我国马铃薯收获机发展趋势31.3马铃薯收获机械的类型及技术要求41.4马铃薯收获机发展的主要制约因素51.5马铃薯收获机械的发展建议52. 机具结构特点、工作原理及性能参数62.1总体结构62.2主要工作原理62.3 主要性能参数63. 主要部件的设计73.1挖掘部件的设计73.2分离部件的设计134结论21参考文献22致谢 23前言马铃薯的营养价值非常高，市场潜力巨大。在国外，大约占40%的马铃薯加工成食品后进入消费市场。在国内，一向被国人视为不能登大雅之堂的马铃薯产品也突然间在市场上风靡起来。在北京、上海、广州及西安等全国大中城市，以马铃薯条、马铃薯泥为基本原料的麦当劳、肯德基食品已占据我国快餐市场的半壁江山，而从各种渠道进口的其它油炸薯片或膨化食品等也滚滚而来。中国农科院副院长屈东玉博士在日前召开的中国马铃薯学术年会上指出：“马铃薯是一种产量高、适应性强、经济价值大的作物，应把马铃薯主产区列入国家粮食商品粮基地，享受与水稻、小麦等商品粮基地同样的财税待遇，这将是保证我国粮食安全的有效手段。”马铃薯作为经济作物，种植面积越来越大，而传统的马铃薯收获手段费时费事，劳动强度大且季节性强，因此给农民造成极大的困难。马铃薯种植区大部分在潜山和腰山地区，落后的人工收获方式造成马铃薯冻害和减产等不必要的损失，农民对马铃薯收获机械的要求十分迫切。为了解决上述问题，推广应用小型马铃薯收获机势在必行。应用马铃薯收获机可以大大提高收获效率，降低劳动者的劳动强度，增产增收，减少收获损失，为我国马铃薯生产奠定良好的基础。根据我国马铃薯收获机械多年研制生产经验可以看出，日本、意大利、美国等国外机具适应垄作，很难适应我国平作种植形式。各类型机械需要进行多地域、多收获季节的田间试验和多轮改进，才能提高适应性。71 绪论马铃薯是我国主要作物之一。发展马铃薯生产，对调整优化农业产业结构、加快脱贫致富及地区经济发展具有非常重要的作用。马铃薯为地下产物, 且是块茎繁殖, 其收获方式以挖掘机为主。马铃薯收获机可以大大提高收获效率, 降低劳动强度, 减少损失, 为马铃薯生产奠定良好的基础。但是收获方式的落后极大的制约了马铃薯生产发展。为促进马铃薯生产地发展，解决机械化收获问题势在必行。马铃薯收获机械化的关键矛盾是配套动力与机具性能要求之间的矛盾。鉴于动力的限制，与14kw一下拖拉机配套机具的性能不宜要求功能全，只要完成起薯环节，让署块基本露于地面即可，其他工序由人工捡拾完成。从发展看这类机械作为与目前农村具有的小型拖拉机相配套的过渡性机型予以开发、推广。随着近年来马铃薯种植面积的不断增加，对马铃薯收获的机械化水平的需求越来越大.1.1 马铃薯收获机发展概况马铃薯是我国北方主要粮食作物之一，在内蒙、甘肃、宁夏、河北、山西、黑龙江、河南等省大面积种植，特别是内蒙、甘肃、河北北部等地因常年干旱少雨，气候寒冷，沙质土壤多，不利于其它作物的生长，马铃薯使成为这些地区的主产粮食作物。近几年来，马铃薯迅速以经济作物走向市场，大量销售到北京、天津、上海、广州等各大城市，美国百事食品有限公司等国外企业也纷纷在我国以承包大面积种薯地形式而参与到马铃薯种植和深加工行业。随着马铃薯向规模化种植的发展，农民要求机械化收获的愿望日趋强烈。由于各地土壤、气候、地形及种植习惯的差异，种植机械发展相对滞后，多采用犁翻人工点播种植，行距不统一。小行距平作与大行距垄作形式共存，平作行距在400-550mm 之间，垄作在600900mm之间。近几年，随着早上市鲜薯需求量的增加，收获季节提前，马铃薯茎叶生长旺盛，薯皮鲜嫩，机械收获更易破皮和缠绕拥土，使农艺要求与机械收获适应性的矛盾更加突出。机械化收获马铃薯技术，关键问题是收获机械适应性差，伤薯率高。因此，研制开发性能优良，适应性强，伤薯率低，多型号，价格适中，并能同大中马力拖拉机配套的收获机械是非常必要的。1.1.1 国内马铃薯收获机发展概况新中国成立初期, 我国收获马铃薯采用人工刨或旧犁挖掘的落后方式。直到20世纪60年代中期,马铃薯收获机具的研制工作才逐步发展起来。研究人员在研究原西德、原苏联、日本、瑞士等国外机具的基础上，研制成功了升运链式马铃薯收获机，但是由于受当时历史条件的限制，没能实现大面积推广和使用。20世纪70年代中期，由于手扶拖拉机的大量推广应用, 国内又掀起了为手扶拖拉机配套的马铃薯收获机的研制高潮, 成功研制了鼠笼式马铃薯收获机, 但受当时的配套动力限制, 未能生产和推广。1979年，12国农机展览会后，国家将全部马铃薯收获机样机都投放在黑龙江省农业机械工程科学研究院，从而为马铃薯收获机的研究工作创造了良好的条件。到 20 世纪 90 年代中期, 由于国产小四轮拖拉机的大量推广和应用, 研制马铃薯收获机已被列入重要日程。而此后, 其市场需求旺盛, 先后有小型升运链式马铃薯收获机和振动式马铃薯收获机投放市场,并占据了很大的市场份额。 1.1.2 国外马铃薯收获机发展概况从农业机械化发展过程来看，马铃薯收获机发展较迟缓，只是近50年才发展到较高水平。国外马铃薯机械化收获起步早、发展快、技术水平高。在2O世纪4O年代初前苏联、美国就开始研制推广应用马铃薯收获机了，5O年代末期全面实现了生产机械化。7O8O年代，德、英、法、意大利、瑞士、波兰、匈牙利、日本和韩国亦相继实现了马铃薯生产机械化。国外马铃薯收获机械的技术水平相当高，不但生产率高而且高新技术已融于机具之中。如采用振动、液压技术进行挖掘；采用传感技术控制土壤喂人量、马铃薯传运量以及分级装载；采用气压、气流、光电技术进行碎土和分离及利用微机进行监控操作等。原苏联是生产收获机最早的国家。1960年，马铃薯联合收获机保有量是3万台，1976年，保有量是6万台，1979年，马铃薯收获机械工业化程度达到77%（其中国营农场为84%，集体农庄为73%）；到20世纪90年代除，马铃薯收获机共有16种机型，其中10种是联合收获机，其中劳动生产率比其他2行收获机提高1-2倍。美国在1948年以前用收获机来收获马铃薯，然后人工捡拾。直到1967年，开始使用联合收获机，劳动生产率达到100kg/（h人）。20世纪80年代初期，联合收获机和分段收获的面积占马铃薯种植面积的85%，其中联合收获已经达到50%以上、20世纪到90年代，美国已经基本实现了马铃薯收获机械化。德国20世纪在40年代主要生产和使用抛掷式收获机；50年代主要生产和使用升运链式收获机和捡拾装载机，进行分段收获；到1970年保有量达到6205台；70年代开始生产联合收获机，机型有20多种，均是原联合收获机的变型，其保有量达到6万台；90年代开始生产收获-捡拾装载机和具有自动分选装置的联合收获机。日本在1955年以前使用畜力挖掘机，1955年到1965年生产悬挂式的抛掷式和升运链式收获机。70年代开始引进英国、美国等发达国家的联合收获机，并研制适合日本国情的联合收获机。目前，国外马铃薯收获机械大多采用升运链条式联合作业，技术上已达到相当高的水平。由于国外马铃薯采用机械化垄作种植形式，适应这种特点而设计的黑龙江八一农垦大学毕业设计马铃薯收获机的设计摘要：马铃薯为地下产物，且是块茎繁殖，其收获受季节和天气限制。由于马铃薯的收获费时费力、劳动强度大且季节性强，因此给农民造成极大的困难。为了解决上述问题，本文就国内外马铃薯收获机现状、马铃薯收获机的研究和应用进行介绍和分析，设计了组合分离式马铃薯收获机。对该机的主要参数进行了选择，对主要零部件的设计进行了理论计算。关键词：马铃薯，设计，挖掘铲The design of potato harvesterAbstract： Potato is an under ground plant. Its harvest is limited by the crown of the year and weather. Since the potato harvesting process has some difficult problems for farmers such as being strenuous and time consuming, great in labor intensity and urgent in seasonal demand, the paper analyses the present situation of potato harvest, and a combined separation potato digger has been developed through selection of principal parameters and theoretical calculation for the design of essential parts. Kewords: potato, design, digging shovel目录摘要IABSTRACTII目录III1.绪论11.1马铃薯收获机发展概况21.2 我国马铃薯收获机发展趋势31.3马铃薯收获机械的类型及技术要求41.4马铃薯收获机发展的主要制约因素51.5马铃薯收获机械的发展建议52. 机具结构特点、工作原理及性能参数62.1总体结构62.2主要工作原理62.3 主要性能参数63. 主要部件的设计73.1挖掘部件的设计73.2分离部件的设计134结论21参考文献22致谢 23前言马铃薯的营养价值非常高，市场潜力巨大。在国外，大约占40%的马铃薯加工成食品后进入消费市场。在国内，一向被国人视为不能登大雅之堂的马铃薯产品也突然间在市场上风靡起来。在北京、上海、广州及西安等全国大中城市，以马铃薯条、马铃薯泥为基本原料的麦当劳、肯德基食品已占据我国快餐市场的半壁江山，而从各种渠道进口的其它油炸薯片或膨化食品等也滚滚而来。中国农科院副院长屈东玉博士在日前召开的中国马铃薯学术年会上指出：“马铃薯是一种产量高、适应性强、经济价值大的作物，应把马铃薯主产区列入国家粮食商品粮基地，享受与水稻、小麦等商品粮基地同样的财税待遇，这将是保证我国粮食安全的有效手段。”马铃薯作为经济作物，种植面积越来越大，而传统的马铃薯收获手段费时费事，劳动强度大且季节性强，因此给农民造成极大的困难。马铃薯种植区大部分在潜山和腰山地区，落后的人工收获方式造成马铃薯冻害和减产等不必要的损失，农民对马铃薯收获机械的要求十分迫切。为了解决上述问题，推广应用小型马铃薯收获机势在必行。应用马铃薯收获机可以大大提高收获效率，降低劳动者的劳动强度，增产增收，减少收获损失，为我国马铃薯生产奠定良好的基础。根据我国马铃薯收获机械多年研制生产经验可以看出，日本、意大利、美国等国外机具适应垄作，很难适应我国平作种植形式。各类型机械需要进行多地域、多收获季节的田间试验和多轮改进，才能提高适应性。- 25 -1 绪论马铃薯是我国主要作物之一。发展马铃薯生产，对调整优化农业产业结构、加快脱贫致富及地区经济发展具有非常重要的作用。马铃薯为地下产物, 且是块茎繁殖, 其收获方式以挖掘机为主。马铃薯收获机可以大大提高收获效率, 降低劳动强度, 减少损失, 为马铃薯生产奠定良好的基础。但是收获方式的落后极大的制约了马铃薯生产发展。为促进马铃薯生产地发展，解决机械化收获问题势在必行。马铃薯收获机械化的关键矛盾是配套动力与机具性能要求之间的矛盾。鉴于动力的限制，与14kw一下拖拉机配套机具的性能不宜要求功能全，只要完成起薯环节，让署块基本露于地面即可，其他工序由人工捡拾完成。从发展看这类机械作为与目前农村具有的小型拖拉机相配套的过渡性机型予以开发、推广。随着近年来马铃薯种植面积的不断增加，对马铃薯收获的机械化水平的需求越来越大.1.1 马铃薯收获机发展概况马铃薯是我国北方主要粮食作物之一，在内蒙、甘肃、宁夏、河北、山西、黑龙江、河南等省大面积种植，特别是内蒙、甘肃、河北北部等地因常年干旱少雨，气候寒冷，沙质土壤多，不利于其它作物的生长，马铃薯使成为这些地区的主产粮食作物。近几年来，马铃薯迅速以经济作物走向市场，大量销售到北京、天津、上海、广州等各大城市，美国百事食品有限公司等国外企业也纷纷在我国以承包大面积种薯地形式而参与到马铃薯种植和深加工行业。随着马铃薯向规模化种植的发展，农民要求机械化收获的愿望日趋强烈。由于各地土壤、气候、地形及种植习惯的差异，种植机械发展相对滞后，多采用犁翻人工点播种植，行距不统一。小行距平作与大行距垄作形式共存，平作行距在400-550mm 之间，垄作在600900mm之间。近几年，随着早上市鲜薯需求量的增加，收获季节提前，马铃薯茎叶生长旺盛，薯皮鲜嫩，机械收获更易破皮和缠绕拥土，使农艺要求与机械收获适应性的矛盾更加突出。机械化收获马铃薯技术，关键问题是收获机械适应性差，伤薯率高。因此，研制开发性能优良，适应性强，伤薯率低，多型号，价格适中，并能同大中马力拖拉机配套的收获机械是非常必要的。1.1.1 国内马铃薯收获机发展概况新中国成立初期, 我国收获马铃薯采用人工刨或旧犁挖掘的落后方式。直到20世纪60年代中期,马铃薯收获机具的研制工作才逐步发展起来。研究人员在研究原西德、原苏联、日本、瑞士等国外机具的基础上，研制成功了升运链式马铃薯收获机，但是由于受当时历史条件的限制，没能实现大面积推广和使用。20世纪70年代中期，由于手扶拖拉机的大量推广应用, 国内又掀起了为手扶拖拉机配套的马铃薯收获机的研制高潮, 成功研制了鼠笼式马铃薯收获机, 但受当时的配套动力限制, 未能生产和推广。1979年，12国农机展览会后，国家将全部马铃薯收获机样机都投放在黑龙江省农业机械工程科学研究院，从而为马铃薯收获机的研究工作创造了良好的条件。到 20 世纪 90 年代中期, 由于国产小四轮拖拉机的大量推广和应用, 研制马铃薯收获机已被列入重要日程。而此后, 其市场需求旺盛, 先后有小型升运链式马铃薯收获机和振动式马铃薯收获机投放市场,并占据了很大的市场份额。 1.1.2 国外马铃薯收获机发展概况从农业机械化发展过程来看，马铃薯收获机发展较迟缓，只是近50年才发展到较高水平。国外马铃薯机械化收获起步早、发展快、技术水平高。在2O世纪4O年代初前苏联、美国就开始研制推广应用马铃薯收获机了，5O年代末期全面实现了生产机械化。7O8O年代，德、英、法、意大利、瑞士、波兰、匈牙利、日本和韩国亦相继实现了马铃薯生产机械化。国外马铃薯收获机械的技术水平相当高，不但生产率高而且高新技术已融于机具之中。如采用振动、液压技术进行挖掘；采用传感技术控制土壤喂人量、马铃薯传运量以及分级装载；采用气压、气流、光电技术进行碎土和分离及利用微机进行监控操作等。原苏联是生产收获机最早的国家。1960年，马铃薯联合收获机保有量是3万台，1976年，保有量是6万台，1979年，马铃薯收获机械工业化程度达到77%（其中国营农场为84%，集体农庄为73%）；到20世纪90年代除，马铃薯收获机共有16种机型，其中10种是联合收获机，其中劳动生产率比其他2行收获机提高1-2倍。美国在1948年以前用收获机来收获马铃薯，然后人工捡拾。直到1967年，开始使用联合收获机，劳动生产率达到100kg/（h人）。20世纪80年代初期，联合收获机和分段收获的面积占马铃薯种植面积的85%，其中联合收获已经达到50%以上、20世纪到90年代，美国已经基本实现了马铃薯收获机械化。德国20世纪在40年代主要生产和使用抛掷式收获机；50年代主要生产和使用升运链式收获机和捡拾装载机，进行分段收获；到1970年保有量达到6205台；70年代开始生产联合收获机，机型有20多种，均是原联合收获机的变型，其保有量达到6万台；90年代开始生产收获-捡拾装载机和具有自动分选装置的联合收获机。日本在1955年以前使用畜力挖掘机，1955年到1965年生产悬挂式的抛掷式和升运链式收获机。70年代开始引进英国、美国等发达国家的联合收获机，并研制适合日本国情的联合收获机。目前，国外马铃薯收获机械大多采用升运链条式联合作业，技术上已达到相当高的水平。由于国外马铃薯采用机械化垄作种植形式，适应这种特点而设计的收获机械在中国难以适应平作收获。以内蒙百事食品(中国)有限公司种薯基地进口机为例，其全部实现机械化作业，种植方式采用垄作，行距为900mm，收获机械为牵引式双行联合作业，多级链输送，配套动力在597kW以上，一次完成挖掘，土、石、薯、秧分离，并可实现薯块大小自动分捡、自行装车等功能该机为全液压操纵，各机构可实现自动折叠运输，伤薯率极低。机体与薯块可能接触部位均用橡胶件保护。又如，芬兰康克公司生产的双行马铃薯收获机为牵引式，配套动力为336kW以上，在拖拉机右侧实现挖掘，土、薯、茎叶分离，薯块直接装袋装箱。同时，该机可作为捡拾机使用，后部工作台为液压升降式，薯块或石头可直接运至田地头。日本生产的主要为单行履带自走式联合作业机，行走与输送链HST无级变速，发动机为水冷4冲程3缸柴油机。1.2 我国马铃薯收获机发展趋势1.2.1 马铃薯生产现状马铃薯原产于南美洲的安第斯山，17世纪由荷兰人带到我国台湾。它是重要的粮食兼用和工业原料作物。目前，全世界主要种植马铃薯的国家有148个，总面积达1838万hm，总产量3亿吨。近年来，种植业结构调整、马铃薯加工业的蓬勃发展、西式快餐大量兴起、方便食品的不断涌现、加工产品的大量开发以及经济效益的提高，极大地调动了农民的种植积极性。我国马铃薯种植面积以10万hmm /年的增长速度逐年增加，2001年达到472万hm，产量居世界第一位；2003年，黑龙江省种植面积60万hm产量达到960万吨。所以从机械化角度来看，马铃薯种植和收获机械蕴涵着巨大的商机。1.2.2 马铃薯收获机发展趋势（1）在我国，马铃薯收获机向集机电和液压技术为一体的大型化方向发展，从而提高自动化程度和生产效率，获得最佳的经济效益。（2）向联合作业方向发展，实现多功能作业，降低作业成本和设备投入费用。（3）向自走式发展，装有分级装置，降低劳动强度。（4）注重产品质量，提高可靠性，实现互换性。1.2.3 我国马铃薯生产全程机械化的发展趋势（1）要加大公关力度，提高机具性能指标，使其尽快达到国际先进水平。实现定型生产，占领国内市场，替代进口产品。（2）提高“三化”水平，增加作业功能，以满足农业生产需求。（3）提高机电、液压一体化和检测水平，开展联合作业机具的研制。（4）提高生产企业的加工工艺水平，保证设备制造质量。我国马铃薯种植面积大幅攀升，这对我国马铃薯收获机机械生产无疑是一个非常好的机遇，但同时也是一种挑战。总的来说，马铃薯收获市场潜力巨大，如果能充分抓住这个大好时机，认清国内马铃薯收获机械的应用现状，有选择地引进和吸收国内外先进技术，并及时开发出适合我国国情的马铃薯联合收获机，将为我国马铃薯生产奠定良好的基础。1.3 马铃薯收获机械的类型及技术要求1.3.1 马铃薯收获机械的类型目前，国产马铃薯收获机械较成熟的产品主要有两种类型：一是升运链杆条式，该类型机是目前国际通用型式，美国、芬兰、德国、俄罗斯等国大型收获机，日本自走式、韩国悬挂式收获机普遍采用该型式，特点是容易实现单双行收获和联合作业；二是栅条摆动分离筛式收获机该类型机是意大利、日本的早期结构型式，不易实现双行收获和联合作业。目前，国产机还不能实现联合作业。以上两种类型机也有不足之处，就是只能实现挖掘、土薯分离和集条功能，还不能完成排石、去秧、集箱或直接装车等功能。1.3.2 马铃薯收获机的技术要求国内马镥薯收获机械技术发展还处于起步阶段，但各类型机均应具备以下技术要求：(1)挖净率要求挖深在150200ram之间，每行挖掘宽度在350500ram之间，挖净率应不低于98。(2)明薯率收获机必须具有良好的分离机构，能将薯块与土壤分离，使分离后的薯块集堆或集条以便于人工捡拾明薯率应达95。(3)破损率收获时应尽量减少马铃薯破皮、切伤等损失，破损率应小于5 。(4)生产率机械收获的目的在于减轻劳动强度，提高生产率，适时收获。因此，收获机作业时应具有一定的作业速度。(5)其它要求马铃薯收获机在尽可能减少自身动力消耗的情况下，其配套动力应具有一定的储备。分离机构应具有排石、去秧功能，以适应土壤、地形等方面的变化，以及收获后田地应平整，不能影响以后农田作业要求。1.4 马铃薯收获机发展的主要制约因素 1.4.1 动力配套问题1114kW拖拉机虽是目前农村拥有量最多的动力机械，但问题的核心是小型拖拉机不适宜于配套单行收获机，动力不能满足一次完成挖掘、分离、薯块集堆或集条作业，更谈不上完成去秧、排石、装箱等功能。实践表明，不管收获机械如何改进，马铃薯收获仍然需要较高动力消耗，现在与小型拖拉机配套的收获机普遍存在动力不足的问题。虽然与1822kW以上拖拉机配套的单行收获机和38kW 以上拖拉机配套的双行收获机克服了动力不足、适应性差的问题，作业质量也较好，但农户拥有该类型拖拉机数量有限，在一定程度上制约了马铃薯收获机械的发展。1.4.2 生产规模与种植形式目前，农村小规模生产方式制约了大中型马铃薯收获机的发展，收获机市场出现了先小型，后小中型并举的现象。马铃薯种植形式不统一也直接影响收获机作业性能。1.4.3 机具性能问题目前我国各地研制的收获机普遍存在可靠性差，作业质量不稳定，适应性不强，功能不全等问题。1.5 马铃薯收获机械的发展建议(1) 机具类型多样化、系列化、标准化。我国马铃薯收获机械的设计开发要适合国情，不但要适应我国广大农村现有的配套动力条件，还要适应各地不同的农艺要求。(2) 提高机具可靠性。马铃薯收获机械在恶劣的条件下工作，零部件易腐蚀、磨损或断裂，因此在设计时应从结构特性、制造工艺和材料处理等几方面综合分析，改善零件的可靠性，进而提高整机的可靠性。(3) 多功能联合收获。目前许多机型只有挖掘功能，没有分离清选和输送功能，生产率相对较低，实际收获时的成本较高。因此，要通过消化吸收国外先进技术，进一步优化挖掘、分离、清选和输送功能，提高生产率。同时要提高机具的适应能力，完善根茬、残膜的收集功能，使其真正实现多功能联合作业。(4) 加强基础性能的研究。研究土壤性质，可准确确定机具的受力特性，理地选择结构参数；研究马铃薯性状，可减少其破损量，提高分选效率。深入研究土壤和马铃薯特性有助于优化机器结构，提高其使用性能。2 机具结构特点、工作原理及性能参数2.1 总体结构本任务设计的马铃薯挖掘机与80-100马力的拖拉机配套作业，挂接方式为后悬挂，作业时需对行。该机主要由悬挂机架、转动输送筛、挖掘铲及铲架、切土圆盘刀、传动机构、摆动筛等机构组成。铲架通过螺栓安装在悬挂机架的侧板上，在铲架上安装有挖掘铲。在机架上焊有2点悬挂的地方，与拖拉机的悬挂机构相连。在机架中部安装有传动机构，它由传动箱、一对锥齿轮和传动轴组成。传动机构通过传动轴与拖拉机的动力输出轴连接，拖拉机的动力传动到转动输送筛和摆动分离筛上，使转动输送筛转动，将挖掘出的马铃薯输送到摆动筛上达到分离效果。转动输送筛的主动轴的转动作用由链条带动，从而使转动筛达到转动的效果。传动机构末端上有一偏心轮，偏心轮使与其相连的连杆一端作回转运动，在连杆另一端带动摆动筛使其摆动，使马铃薯和土壤达到分离的效果。2.2 主要工作原理拖拉机通过悬挂机构牵引马铃薯收获机前进，拖拉机的动力输出轴与收获机的机传动机构通过传动轴相连接，在拖拉机启动后，结合动力输出轴使其转动，并通过传动机构传送动力，使转动输送筛转动、摆动筛转动摆动；在拖拉机前进过程中，挖掘铲挖出土垡，土垡沿挖掘铲传到转动输送筛上进行初次分离，然后由传动筛输送到摆动分离筛上再次分离，在摆动筛的摆动作用下薯块和泥土分离，并将薯块成条状铺放在挖掘机的后面，以便捡拾。2.3 主要性能参数马铃薯主要性能参数见表1所示：表1 马铃薯主要性能参数工作宽度1800 mm作业行数2 行作业深度200 mm主轴转速540 r/min配套动力（拖拉机）80-100 马力作业速度0.6 1 m/s纯小时生产率0.25 0.60 hmh集薯类型铺条理论明薯率 95%理论挖净率 98%理论破损率 3%行距700 900 mm 3 主要部件的设计3.1 挖掘部件的设计挖掘部分的作用是把薯块和土壤一起挖起，并把薯块和土壤输送到分离筛上。对挖掘部件的要求如下：a 在尽量少挖取土壤的情况下挖净薯块；b 挖掘深度稳定不损伤薯块，并可根据需要进行调整；c 挖掘铲应有较强的碎土能力，对粘重土壤保证土垡能顺利通过，以便为分离薯块中的土壤提供有利条件；d 要求挖掘部件的牵引阻力小，刃口的耐磨性好。为满足上述要求，采用了组合式挖掘部件。这种挖掘部件由三角平面多铲、铲架和切土圆盘刀组成。挖掘铲与铲架通过螺钉连接，铲架固定在机架上。切土圆盘刀安装高度可调节。3.1.1 挖掘铲的设计挖掘铲是挖掘机的主要部件，而挖掘铲的参数的选择是马铃薯挖掘机的设计基础。3.1.1.1 设计依据主要依据是薯块的分布宽度、结薯深度和薯块成簇性等生长状况（图1）, 以及土壤土质和根系的抓土程度。按收获农艺相关指标挖净率、伤薯率、明薯率等, 对挖掘铲的设计要求是: a 将所有薯块掘起, 保证挖净且不铲薯。b 能流畅地将掘起物送往分离装置。c 尽早漏土, 减小挖掘阻力, 避免机前壅土,且减小筛分部件负荷, 提高整机收获的明薯率。图1马铃薯根系和薯块一般分布状况固定式三角平面多铲是挖掘机的主要工作部件之一，结构比振动式挖掘铲和主动圆盘挖掘部件结构简单，制造方便，不需要动力传动。其缺点是容易产生壅土现象。壅土现象产生的原因：a 土壤板结，有大土块、大石块和杂草缠绕；b 悬挂连接尺寸不正确，挖掘铲工作倾角过大或过小；c 挖掘深度和前进速度超过设计值。但在土壤条件好的情况下，正确使用挖掘机是可以避免和减少壅土现象发生的。因此，固定式三角平面多铲在国内外仍得到广泛应用。3.1.1.2 平面铲主要参数的确定三角平面多铲的铲面为平面，且常用在链杆式挖掘机上。因此，该机采用三角平面多铲，由11个三角平面铲组成，材料为65Mn。固定方式是通过铲柄固定在铲架上，并在各铲之间留有滑草间隙。挖掘铲主要参数：图2、图3-铲刃斜角-铲的倾角L-铲的长度B-铲的宽度h铲后端高度图2 挖掘铲参数1 图3 挖掘铲参数2受力分析：铲刃斜角为了保证铲刃的自动清理，可由图4的受力分析确定。图四受力分析图5 铲尖受力分析由公式 P sin(90 ) F （1）使土壤在铲刃上的滑切能力克服摩擦力，土壤与铲刃做相对运动。公式中 P 作用在铲刃的阻力(N) F 土壤对铲刃的摩擦力(N) F = Ntg 土壤对铲刃的摩擦角由摩擦定律知F = Ntg N = Pcos(90- )，将其代入(1)式得 90- (2)一般土壤对铲刃的摩擦角为 =26.535，故取 =55为易。过大，茎杆和杂草不能被切断，而且会引起铲前堵塞；但是减小时，要达到同样的挖掘宽度，则必须增加铲的长度，这会增加工作阻力，并且需加强铲的强度。挖掘铲的倾角和铲的长度L可由图(4)的受力分析求得。根据土壤在挖掘铲上的受力分析可建立如下平衡方程式：PcosFG=0 (3)N Gcos Psin = 0 (4)F = tg (5)式中 P 沿着挖掘铲移动掘起物所需的力(N) N 铲对土壤的反作用力(N) G 铲面上土壤的重力(N) F 土壤对铲的摩擦力(N) 土壤对铲的摩擦系数将式(3)、(4) 、(5)联立解得 (6)P=Gtg(+) (7) 挖掘铲在工作过程中必然受到阻力的影响，工作阻力不仅只是由于铲起的土壤沿铲移动而产生的，同时，由于切割土壤的作用也会产生阻力，因此这部分力为P =KA (8) 如果不考虑土壤沿着铲面移动速度的影响，则铲的总阻力为R=P+ P =Gtg(+)+KA (9)式中土壤对钢的摩擦角 = tg K 犁沟土壤比阻（N/m）轻质土K =1600020000N/m 中等轻质土K =20000 24000N/m 中等坚实土K =24000 30000N/mA 铲面上土壤的横断面积（m）铲面的水平倾角的理论值可由图6中对铲面移动的掘起物作用力的平衡方程确定。图6 铲面水平倾角及铲的末端离地高度示意图P cos-T -G sin =0R -Gcos-P sin =0式中 P 沿铲面移动掘起物所需的力R 铲面对土壤的反作用力G 掘起物的重力T 铲面对掘起物的摩擦力T = R (为土壤对钢的摩擦系数) 由此可得 =arctg（ P G）/（ P + G）如果超过上述值，则掘起物就会壅在铲面上，使薯块从铲侧滚落，同时也加大了工作阻力。实际中，角根据挖掘铲需要提升掘起物的高度和对松碎土壤的要求来确定，角增大，有利于破碎土块，但铲的工作阻力增加；角过小，影响入土深度。根据试验，取=18 25。铲的长度L可由挖掘深度h与倾角计算，即： L = h / sin （10）铲的宽度B为130mm，边铲取宽度B=165mm，总铲宽度B=1800mm。由条件可知，所要求的挖掘深度h =200mm，在此深度条件下马铃薯才能完全从土壤里挖掘出来，且不致铲坏马铃薯。取铲的倾角= 23， = 30（中等轻质土），则铲的长度L =355650mm，取L =340mm；铲的总阻力R =3542kN。挖掘铲主要参数见表2：表2 挖掘铲主要参数铲的倾角23铲的宽度B130 mm边铲宽度B165 mm总铲宽度B1800 mm三角平面铲个数11个（包括边铲2个）铲间隙27 mm铲的长度L340 mm铲刃斜角55 挖掘阻力受土壤类型、挖掘深度、铲的形状和铲的倾角等影响很大，因此该机采用三角平面多铲，由11个三角平面铲组成，各单铲之间留有27mm的间隙，间隙过大，易漏掉马铃薯，间隙过小会增大挖掘阻力。3.1.2 切土圆盘的设计在工作时，平面铲挖起的土垡容易散落在机器两侧，造成薯块丢失。为了客服这一缺点，本设计的挖掘铲两侧装有切土圆盘。圆盘不仅能阻挡薯块丢失，而且还切断茎叶和杂草，防止在铲侧堵塞。该机切土圆盘设计直径为D =530mm，厚度t=6mm，用65Mn钢制成。切土圆盘可以将垄两侧切割为土垡，切断互相缠绕的草蔓，避免在工作时平面铲挖起的土垡散落在机器两侧，造成薯块丢失，同时还可通过调整切土圆盘的安装高度来调节挖掘深度。如果调高切土圆盘的高度，挖掘深度增加；反之，则挖掘深度随之减少。3.2 分离部件的设计配置在挖掘铲后面的分离部件在工作时承受的负荷大，其单位宽度的喂入量达100150kg/s.m，且要求分离掉的土壤达70%80%。该部件工作可靠，对薯块的损伤小，并在分离的同时把剩余部分向后输送，以便进行下一步的清选和分离。作业时为了防止石块卡在挖掘铲和转动输送筛之间，避免转动输送筛喂入口堵塞，在挖掘铲和转动输送筛之间设计了防石装置。被分离物料的成份主要有土壤、薯块、茎秧、杂草等。根系土壤交织粘合在一起，要想在较小的结构尺寸下提高分离明薯率，亦是设计难题之一。本设计采用转动输送筛和摆动筛组合式分离装置，转动输送筛为有效分离面积较大的杆式链组成，它相当于栅格式闭合回转筛。在输送筛上输送边的中部设有偏心抖动轮，起到边输送边抖动掉土壤的效果。摆动筛连接在输送链的后部, 垂直机器前进方向振摆, 完成二次筛分和向机后铺放薯块的作用。3.2.1 转动输送筛式分离装置转动输送筛分离装置（运动简图见图7）具有较强的分离性能，并且在倾角达30时仍有良好的输送能力，结构简单，但是金属用量较大，金属链磨损较快。输送筛是由杆条和连接这些杆条的平胶带、被动式抖动轮、侧壁、架子等部分组成。杆条是由直径为10mm的圆钢，按一定间距固定在两条带子上组成。在输送筛上工作面的杆条下，设置有随动型的抖动轮，抖动轮直接与输送筛的升运链工作面的杆条相接，由升运链杆条带动，其转动的圆周速度与输送筛的工作速度相同，椭圆形抖动器的长半径和短半径之差使输送筛工作面的运动方向发生瞬时的周期性变化，从而抖动输送筛上的掘起物。图7输送筛运动简图决定抖动强度的因素有抖动器长短半径之比、抖动器的数量以及输送筛的紧度和强度等。输送筛工作过程中并不完全作直线运动，在抖动器作用的某一瞬间可视为圆周运动。抛起土块时抖动器所需的最低转速由输送筛速度来决定。在粘土地工作时，最佳速度为2m/s。被动式抖动轮在工作时由输送筛的带条带动。抖动轮的形状设计为椭圆形，其振幅由前至后逐渐增大。椭圆形抖动轮工作较温和，产生的冲击力小，制造方便，工作稳定，可以满足在正常工作条件下的使用要求。被动式抖动轮结构简单，但是调节振幅和频率时必须更换不同形状的抖动轮。初选椭圆形抖动轮参数：R=65mm; r=45mm 式中：R 抖动轮大节圆半径r 抖动轮小节圆半径椭圆形抖动轮的周长L按以下近似公式计算：L= = =688 mm能抛起物体的输送筛最低线速度计算公式：式中K 小节圆半径r与大节圆半径R之比即 K=0.69 输送筛最低线速度g 重力加速度经验表明，K值取0.60.7时可获得较好的分离效果。因此选取R=65mm，r=45mm较为合理。那么 =1.1 m/s （11）在收获机最大收获速度（1m/s）情况下，如能顺利输送，输送筛在此条件下最低输送速度应满足： =式中：在收获机最大收获速度下输送筛最低输送速度 v 收获机最大收获速度输送筛工作倾角（本设计输送筛倾角为20）那么 = =0.94 m/s （12）由式（11）、（12）得：=1.1m/s为提高输送筛的输送和分离能力，应适当加大输送筛的线速度。而线速度过大会使工作功率提高，且容易伤薯。取：V=1.6m/s 被动式抖动轮的转速与输送筛线速度和抖动轮的周长有以下关系：n= = =134 r/min式中n 抖动轮转速L 抖动轮周长 V 升运链线速度抖动轮抖动频率f可按下式计算：f =Zn/60 =8134/60 =18 Hz式中Z 抖动轮的凸顶数n 抖动轮转速抖动轮结构见表3表3 抖动轮结构抖动轮类型椭圆形转速（r/min）134 抖动频率Hz18大节圆半径（mm）85小节圆半径（mm）60系数K(K=r/R) 0.69输送筛线速度（m/s）1.6转动输送筛结构见表4长度(轴距)（mm）1542宽度（两带中心距）（mm）1756杆条直径（mm）10杆条间隙（mm）50工作倾角（）15抖动轮个数2表4 输送筛结构平胶带式输送链是以带子的弹性变形来代替金属的交接摩擦，因此使用寿命长，工作时噪音小。带式输送筛是由链轮拨动杆条，因而造成杆条的磨损。为了提高胶带的强度，带中有用合成纤维制成的筋。转动输送筛式分离装置结构简单，而且在完成分离工作的同时还可以进行与水平成20的升运工作。3.2.2 摆动筛式分离装置偏心轮式摆动筛结构简单，工作可靠，非常适合作辅助清理部件。筛子采用有效分离面较大的条杆筛, 筛架由曲柄连杆机构驱动。除了筛子结构和安装角度外，影响摆动筛分离和输送能力的主要动力因素
