目录
1前言…………………………………………………………………………………1
2 方案的拟定…………………………………………………………………………4
1.1 设计参数要求……………………………………………………………………5
1.2 方案的选择………………………………………………………………………5
1.2.1方案1……………………………………………………………………………6
1.2.2方案2………………………………………………………………………… 7
1.2.3方案3………………………………………………………………………… 7
1.3 方案对比分析……………………………………………………………………7
3运动计算……………………………………………………………………………8
4 动力计算………………………………………………………………………… 9
4.1 各传动副效率………………………………………………………………… 10
4.2 动力分配……………………………………………………………………… 10
4.2.1拖拉机动力输出轴的额定输出功率…………………………………………10
4.2.2第一轴及小锥齿轮Z动率，转速和扭矩…………………………………… 11
4.2.3大锥齿轮Z2的功率轨迹的扭矩为：………………………………………… 11
4.2.4第二轴功率轨迹和扭矩为：………………………………………………… 11
4.2.5第二轴Z3齿轮功率、转速和扭矩为：………………………………………11
4.2.6第Ⅲ轴Z4齿轮功率……………………………………………………………11
4.2.7第Ⅲ轴（随轮轴）不传递扭矩，故不校核：…………………………………11
4.2.8第Ⅳ轴Z5齿轮功率……………………………………………………………11
4.2.9第Ⅳ轴（随轮轴）的传递扭矩，故不校核………………………………… 11
4.2.10刀轴Z6齿轮功率、转速和扭矩………………………………………………11
4.2.11刀轴功率，转速和扭矩………………………………………………………11
5主要零件的强度校核工………………………………………………………… 12
5.1 圆柱齿轮的计算……………………………………………………………… 12
5.1.1齿轮的材料、精度和齿数选择………………………………………………12
5.1.2设计计算………………………………………………………………………13
5.1.3第一对直齿圆柱齿轮主要尺寸的计算………………………………………13
5.1.4第二对直齿圆柱齿轮的主要参数的计算……………………………………14
5.2 轴的选择……………………………………………………………………… 17
5.3 轴承的选择…………………………………………………………………… 17
6尺寸链计算……………………………………………………………………… 17
参考文献…………………………………………………………………………… 18
致谢…………………………………………………………………………………19
结论…………………………………………………………………………………20
附图清单……………………………………………………………………………21

前言
旋耕灭茬机主要来源于农业生产的需要。
我国与大中型拖拉机配套的旋耕灭茬机保有量有15万台，与手扶拖拉机与小四轮拖拉机配套的旋耕机约有200万台，旋耕机在南方水稻生产机械化应用中已占80％的比例，北方的水稻生产、蔬菜种植和旱地灭茬整地也广泛采用了旋耕机械。近年来，我国北方进行种植业结构调整，大力推行旱改水，水稻种植面积迅速增加，扩大了对旋耕机械的市场需求。
旋耕灭茬机的发展至今已有150多年的历史，最初在英、美国家由3-4kW内燃机驱动，主要用于庭园耕作，直到L型旋耕刀研制成功后，旋耕机才进入大田作业。20世纪初，日本从欧洲引进旱田旋耕机后，经过大量的试验研究工作，研制出适用于水田耕作要求的弯刀，解决了刀齿和刀轴的缠草问题，旋耕机得到了迅速发展。
孟加拉国2000年水稻收获面积为1070万hm2。农业机械发展才刚刚起步，目前只有部分灌溉和耕种设备实现了机械作业。考虑其种植方式和耕地大小，对各种型号的旋耕机需求非常大。其进行了自发研究但在很大层度上不能满足国内的需求。
1G-160型多用旋耕灭茬机可与33～40.4kw(45～50马力)级各型号拖拉机配套。在一台主机上只需拆装少量零部件，就能进行旋耕、灭茬、条播、化肥深施等多种农田作业。
该机具主要适用于埋青、秸杆还田式在大中型联合收割机作业后的稻麦高留茬的田块上进行反转灭茬、正转旋耕、三麦条播、与半精量播种、化肥深施等多种农田作业。
我在本设计中研究旋耕机的主要内容：

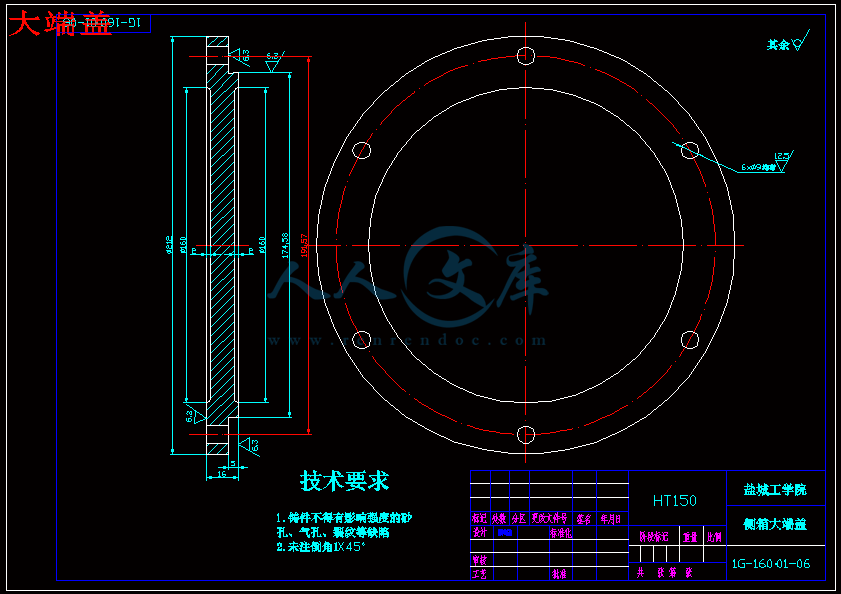

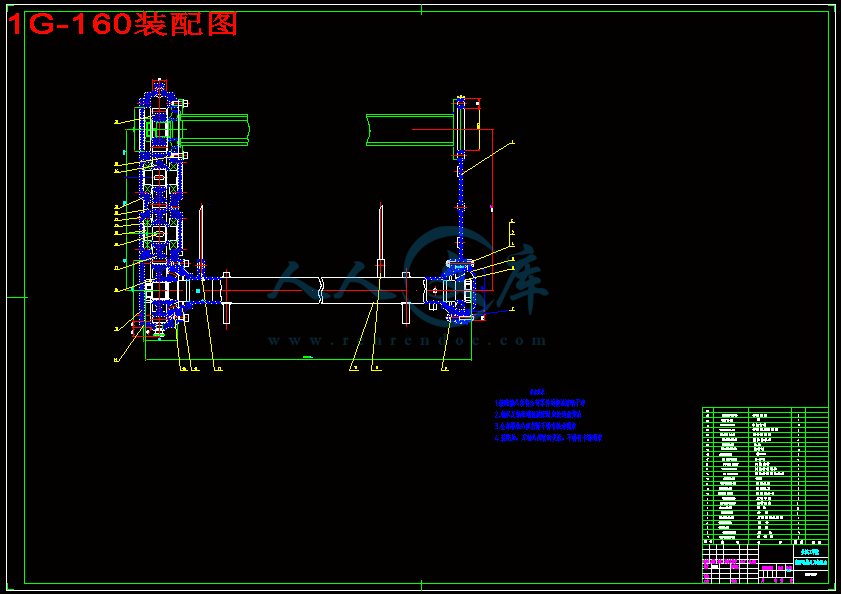

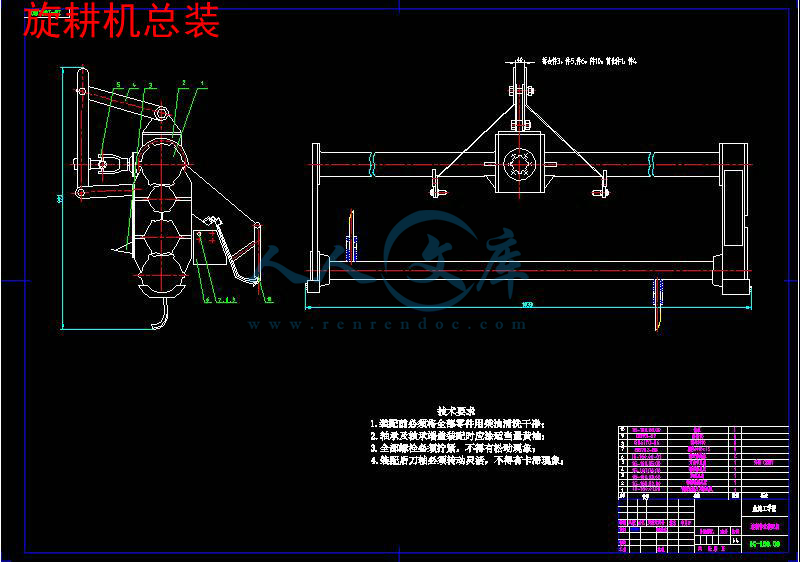

(1)参与总体方案设计，绘制灭茬机工作总图,设计左右支臂、第二动力轴及有关轴承座等。
(2)拖拉机佩带旋耕机灭茬机作业,使用1~3档前进速度,其中:旋耕机,灭茬时使用1~2档,时使用3档;
刀棍转速:正转 :200r/min左右(旋耕) 400~









内容简介：: 盐城工学院本科生毕业设计说明书摘要设计课题为1G-160型旋耕灭茬机总体及侧边传动装置设计，来源于生产实际。本设计主要是在普通卧式旋耕机的基础上改进设计,使之既能旋耕又能灭荐，以实现一机多用。设计的主要内容为：总体方案设计、绘制灭茬状态工作总图，设计侧边或中间齿轮传动装置及刀辊轴。通过改进设计，增加刀辊轴的转速和转向。在工作时，通过适当的拆卸和改装，就可实现不同功能的作业，以达到一机多能的目的。本课题的实现解决了现有旋耕机只能旋耕不能灭茬而灭茬机又只能灭茬不能旋耕的问题。本课题新颖实用,技术上有较大改进，具有很大的市场前景。关键词：旋耕灭茬机；侧边传动装置；刀辊轴。The rotary tillage stubble cleaner of Model 1G-160 is overall and the transmission device is designed by the sideAbstract :Design subject rotary tillage stubble cleaner overall for Model 1G-160 and transmission device design by the side, stem from production reality. Is it is it design to improve on the basis of ordinary horizontal rotary tillage machine mainly to design originally, make their can rotary tillage can is it recommend to kill also , in order to realize one machine multi-purpose. The main content designed is: Overall conceptual design , drawing the state job general drawing of the stubble-cleaning , designing by the side or middle gear system and one one hundred sheets of rollers axle .Design through improving, increase the rotational speed of the axle of one one hundred sheets of rollers and change direction. While working, through proper dismantlement and repacking , can realize the homework of different functions , in order to be up to a machine multi-functional purpose .Can can only solve rotary tillage not existing of rotary tillage of stubble-cleaning of realizations of subject but stubble cleaner can only stubble-cleaning can problem of rotary tillage. This subject is novel and practical, there is greater improvement technically , have very great market prospects.Keywords: Rotary tillage stubble cleaner ; Transmission device by the side; Axle of one one hundred sheets of rollers. 文献资料专业机械设计制造及其自动化学生姓名陈晓班级 B机制002 学号 B0011222 指导教师曹兆熊文献资料1邱白晶旋耕机动力学及其在减重降振和节能上的应用J.镇江: 江苏工学院, 1992 .2丁为民.反转旋耕及旋耕刀的研究J.南京: 南京农业大学，1999.3四川省农业机械局,西南农学院耕整地机械构造使用维护 M 成都 : 四川人民出版社, 1978: - 169.4农业机械部南京农业机械化研究所,江苏省农业机械研究所旋耕机 M 南京 : 江苏科学技术出版社, 1979: - 745旋耕机系列设计专业组旋耕机系列M 南京 : 江苏省农业机械化研究所, 1974: 17. 6中国农业科学院南京农业机械化研究所旋耕机速度参数对功率和功能消耗影响的研究M 南京 : 中国农业科学院南京农业机械化研究所, 1962: - 15.打印二篇以上查阅的与课题有关的论文附后；列出其他的参考文献不少于五篇，参考文献著录格式见盐城工学院毕业设计规范。论文1旋耕机常见故障九种一、旋耕机在作业过程中，拖拉机冒黑烟并伴有打滑等现象，这是由于旋耕机负荷过载所致。负荷过重主要由于旋耕深度太大、土壤粘重或过硬而造成的。遇此情况应适当减少耕深或耕幅，或者将挡位调低，降低机组的前进速度。二、旋耕机作业过程中出现跳动、抖动现象，是由于刀片没有按照使用说明书进行安装或因土壤坚硬等原因引起的。遇此情况因停机检查刀片的安装情况，若刀片装错，应予以纠正。若土壤坚硬应降低机组的前进速度，或增加机组的作业次数；第一遍先浅耕，第二遍再将旋耕机调到预定深度，以满足耕深要求。三、旋耕机作业质量出现问题。间断抛出大块土坷垃或成条出现大土块。间断抛出大土块是由于旋耕机刀片弯曲变形、折断、丢失或严重磨损所致，应视具体情况予以矫正、焊接或更换新刀片；成条出现大土块是由于机手操作不当引起，因为相邻作业衔接不好，出现轻微漏耕现象，遇此情况，应告诫驾驶员，作业时衔接行应有510厘米的衔接区。四、旋耕后地面出现凹凸不平现象。这是由于机组前进速度与旋耕刀轴的转速搭配不当引起，应降低挡位作业，若质量仍无改观，应停机检查，找出原因，予以解决。五、齿轮箱内有杂音。可以从以下几个方面进行检查：齿轮箱内有无异物，伞形齿轮间隙调整是否得当，轴承有无损坏，齿轮有无“掉牙”现象。应根据检查的具体情况予以排除、修理。六、作业过程中，旋耕机刀轴突然出现转不动或转动明显不如前期灵活，很可能是由于齿轮箱内齿轮损坏而咬死、轴承碎裂咬死、刀轴侧板变形、刀轴弯曲变形、刀轴缠草堵泥严重或因齿轮、轴承损坏引起伞齿轮无齿侧间隙等原因引起。应仔细检查各部分，并根据实际情况，排除故障。七、旋耕作业中有金属碰撞声和敲击声，可能由如下原因引起的：传动链条过松与传动箱体相碰；旋刀轴两端刀片、左支臂或传动箱体变形后相互碰撞；刀片固定螺丝松动等。找出原因，调整链条，矫正或更换零部件，拧紧固定螺栓。八、齿轮箱漏油是由于油封、纸垫损坏或箱体有裂纹造成的。排除方法是更换损坏或老化的油封、纸垫，修复或更换箱体等。九、拖板链条折断是由于运输过程中未升到预定高度，链条拉得不紧所致。修复链条，在运输过程中将其固定到最高位置并拉紧链条。在我国，目前的驱动型耕作机械产品有旋耕机及复式作业机、驱动式圆盘犁、耕耙犁、水田驱动耙、立式转齿耙等，但产量比较大的主要是旋耕机。当前，批量生产和推广使用的22764kW手扶拖拉机和乘坐式拖拉机配套旋耕机三大系列145种产品。90年代以来，国内又研制了一批旋耕复式作业机具新产品，逐步投放市场。现在，国内大中拖配套旋耕机保有量约15万台，手拖和小四轮配套旋耕机约200万台。旋耕机在南方水稻生产机械化应用中已占80比例，北方的水稻生产、蔬菜种植和旱地灭茬整地也广泛采用了旋耕机械。南稻北移，种植面积迅速增加，扩大了对旋耕机械的市场需求。水稻是高产作物，种植水稻有较高的经济效益。近年来，在我国北方实施种植结构调整，相应的农机装备结构正在发生变化，迫切需要从技术上、经济上合理配备适应水旱田作业的拖拉机及配套农机具。黑龙江垦区原以旱田种植麦豆为主，并以传统的旱地铧式犁与其配套的圆盘耙、平地机、耢地机等作为耕整地机具。1993年，拥有旋耕机仅1631台，而当年水稻种植面积为1500万亩，显然不知识水稻生产的发展。近10年来，黑龙江垦区大量购进手扶拖拉机和上海50等中型轮式拖拉机及配套的旋耕。农业产业化、集约化、规模化经营需要大型高效旋耕机械。随着我国农业产业化和适度规模经营的发展，对大中型农业机械的市场需求也日渐增大。不仅是农垦系统国营之农场，而且乡村农机服务站又及个体的农机专业户，也需要更新和添置大中型农业机械。对黑龙江垦区的调查表明，近年大量购置的水田耕整地机械已由中小功率拖拉机旋耕机组变化为铁牛654和LF80904WD等大中功率轮式拖拉机及配套旋耕机。农机专业户使用这些大中型机械从事机耕服务，一般12年可回收本金，有诱人的经济效益。江苏省农业机械推广站姜永宁 2005.2论文2发挥农机化技术推广优势，推进机械化旱作农业发展摘要本文论述了中国农机化技术推广的政府支持政策、网络体系特点和专业技术的优势。根据目前重点推广应用的机械化旱作农业技术，提出了发挥农机推广体系作用，推进机械化旱作农业发展的思路。关键词旱作农业机械化技术推广新中国成立以来，特别是改革开放21年来，我国的农业和农村经济全面发展，取得了举世瞩目的巨大成就，粮食和主要农产品大幅度增长，由长期短缺到总量大体平衡，丰年有余，科学技术在促进农业发展中发挥了重要作用。 1 农业技术推广体系在科技兴农中发挥着重要作用农业技术推广体系是科学技术转化为农业现实生产力的主导力量。经过多年的努力，全国已初步形成的比较健全的农业技术推广体系在农业技术引进、试验示范和推广应用，开展技术培训和咨询，提高广大农民素质，推动农业和农村经济发展，发挥了不可替代的作用。 11农技推广成果辉煌我国从1987年开始实施的丰收计划旨在通过将先进适用的农、业科学技术组装配套，在全国大范围、大面积推广应用，促进农牧渔业全面增产增收。丰收计划是新中国成立以来第一个在全国范围内组织的由农业技术推广人员为主而实施的综合性推广计划。在 1987年到1999年的10多年中，参加全国丰收计划实施的科技人员达100万人次，培训农民达25亿多人次，有2万多个农技推广单位，4万余名农业科技人员获得了全国农牧渔业丰收奖。10多年来共完成农牧渔业技术推广项目300类，技术推广面积1亿多hm2，共新增粮食近400亿kg。丰收计划显示了科技兴农的巨大威力。各级政府、农业科研单位、有关学校和农业劳动者组织参与的农技推广更是不计其数，成果辉煌。 12农技推广有法可依为了加强农业技术推广工作，促进农业科研成果和实用技术尽快应用于农业生产，保障农业的发展，实现农业现代化，1993年我国颁布了中华人民共和国农业技术推广法，鼓励和支持农业技术推广工作，从此农技推广工作有法可依，农技推广事业有了长足的发展。 13农机推广体系健全农业技术推广体系包括种植业、畜牧业、渔业、农业机械及农业经营管理等技术推广机构和人员。农业机械化技术推广体系是农业技术推广体系中的一个重要组成部分。农业部设有农业机械化技术开发推广总站，全国(除台湾省外)有31个省(自治区、直辖市)设有农机化技术推广机构，从农业部到各省(自治区、直辖市)、地(市、盟)、县(区、旗)和乡镇，有着健全的机构和技术推广人员。全国县级及县以下农机化技术推广站有2100多个，职工18万余人，其中农机技术人员占60以上；乡镇农机站有近4万个，从业人员达24万。形成了以部为龙头，省为重点，县为中心，乡为骨干，村为基础的多层次、多功能、多形式的农机化技术推广网络，基本上满足了广大农民对农业机械化服务的要求。我国旱作区的农机化技术推广机构和技术人员在推进机械化旱作农业发展方面发挥了重要作用。 2 中国旱作农业的基本情况中国是一个干旱缺水的国家，一半以上耕地受到干旱的威胁。近10多年来，全国每年受旱面积都在02027亿hm2，由于干旱造成绝收的面积在200万hm2左右。旱作农业技术的开发利用是中国农业发展的一项重要内容。旱作农业是指主要依靠和充分利用自然降水进行的农业生产，是雨养农业和集雨补充灌溉农业两种基本生产活动类型的总称。包括了种植业、畜牧业、林果业以及其他农业生产和经营行业。本文所涉及的机械化旱作农业主要是指机械化旱作种植业。 21旱作区的地理分布我国旱作区主要分布在黄土高原，北方浅山丘陵及坝上高原，华北旱平地及漫岗区，长江中上游流域，云贵高原和武陵山区等。我国秦岭-淮河以北广大地区为北方旱作区，涉及16个省(自治区、直辖市)的近千个县(旗)，总土地面积占国土面积的525，耕地面积05亿hm2，是我国旱作农业的重点区域。 22旱作区的主要特点 (1)干旱少雨或降水时空分布不均匀。北方旱作区常年的平均降水量在250-600mm之间，多数年份低于450mm，且主要集中在七、八、九3个月，常常是十年九旱。南方丘陵山区，大部分地区降水量在800mm以上，但季节性干旱明显，尤其是在农作物播种和生长的关键时节旱情严重，成为影响产量的主要原因。 (2)水土流失严重，土地贫瘠。我国江河 70的泥沙流入来自旱坡耕地。黄土高原旱丘区每年流失约07cm的表土，北方旱区60以上的耕地土壤有机质含量低于1，土壤养分贫乏。 (3)人均土地资源丰富。我国北方旱作区的16个省份，人均资源占有量均高于全国平均值。其中，人均耕地012hm2，人均草地042hm2，人均果园001 hm2，人均林地022hm2。分别是全国的134、156、153和115，而且集中了全国85以上的后备土地资源。 (4)粮食生产开发潜力大。我国46的粮食(其中70的小麦和80的玉米)产自北方旱作地区。但目前的中西部地区，不少地方仍处在广种薄收的粗放生产阶段。黄土高原五省区的粮食单产水平，距全国平均水平仍差25以上。自然降水生产潜力仅开发出40-45，如果在山西、陕西两省的23耕地上实施旱作节水工程，使其单产达到全国平均23旱作农业的发展中国具有悠久的旱作农业历史和传统经验。早在秦汉时期的黄河流域，中国农民就采取了以耕、耙、耱为中心的抗旱保墒耕作措施，从而奠定了中国北方土壤耕作技术的基础。近 20年来，我国传统的旱作农业被赋予了更加丰富的内容，已经成为集良种、良法，经济、社会和生态效益为一体的综合性的先进科学技术。覆盖农业加保护性耕作体系技术、土肥水综合调控技术、局域集雨加高效微灌技术、秸秆还田营造土壤水库技术、抗旱新品种选育技术等，都是近年来推广应用的新技术。广大农业科技人员和农民在生产实践中不断创新，将各种技术组装配套，按区域特点形成了较为完整的旱作农业体系。如山西的生物、地膜覆盖加保护性耕作体系技术模式，甘肃的坡改梯、覆盖、水窑三大措施，陕北的大垄沟耕作法，贵州、四川以聚土改土粮肥分带垄作技术为核心的坡改梯一绿肥一粮肥轮作开发种植模式等，都表现出十分显著的增产效果。 3当前推广的几项机械化旱作农业技术旱作农业技术以充分利用天然降水，改土、蓄水、保墒为核心内容，把农田基本建设、耕作栽培、覆盖和农业化学等措施融为一体，将土、水、光、热等资源进行合理配置成为综合性的先进科学技术。这些旱作农业技术得以大面积推广高质量实施，都要不同程度地采取机械化措施。可以说，机械化在旱作农业发展过程中发挥着举足轻重的作用。当前推广的机械化旱作农业技术主要有以下几种。 31全方位深松技术是利用深松机械疏松土壤而不翻转土层的一种耕作方式。深松深度在25cm以上，打破连年应用铧式犁耕作形成的犁底层。全方位深松后可增加土壤孔隙度，充分接纳降水，由于深松没有垡块翻转，不会使湿土翻上来跑墒，地表留有植被和根茬，可以防止风蚀。深松有利于蓄水保墒、透水通气，促进作物根系发育。辽宁省农机推广站推广全方位深松技术，深松土壤40-50cm。较对照田，土壤含水率增加3-5，蓄水量增加165-330m3hm2，种植的玉米株高增加1-4cm，增产600-900kghm2。 32虚实并存耕作技术它是通过间隔深松(包括浅耕深松)土壤，使耕层形成疏松部虚和未松部实的并存结构。虚实两部分的土壤孔隙度、含水量、温度的差异，导致水、肥、热的侧向运移，协调耕层土壤水肥气热供蓄矛盾，培肥土壤，用养结合。河北省秦皇岛市进行虚实并存耕作试验，小麦地深松深度25-30cm，深松间隔60-80cm，增产幅度在10-18；玉米地深松深度20-30cm，深松间隔40-120cm，可增产918。 33 保护性耕作技术它是以作物残茬覆盖地面，不翻耕或少翻耕土壤以减少土壤水分蒸发为特征的一种旱地耕作方式。具有保土保水、节本增效，提高产量等效果。它要求用农药来控制杂草和害虫。耕作方法包括免耕、少耕和深松以及必要的耙地等表土作业。秸秆覆盖包括秸秆粉碎覆盖和整秆覆盖。山西省临汾市农机推广站连续 6年试验，保护性耕作与传统耕作相比，覆盖免耕增产11，覆盖深松增产20，旱年和特旱年增产幅度还要大；O-50cm的土壤贮水量，播种时节覆盖免耕的增加8，覆盖深松的增加5：秸秆覆盖后地表径流减少81；雨水利用率提高16；采用少耕免耕技术，平均每亩节约作业成本20元左右。 34耙耱镇压技术耙耱是改善耕层结构达到地平、土碎、灭草、保墒目的的一项整地措施。镇压使土壤上实下虚减少土壤水分蒸发，又可使下层水分上升，起到提墒引墒作用。宁夏彭阳县大面积推广耙耱镇压技术，比较对照田，0-lOcm土层含水量提高14，10-20cm提高34，小麦基本苗增加44，增产33。 35播种技术 (1)坐水播种技术。就是在已开好沟或坑的旱耕地上浇上水，然后再施肥、播种、复土。利用有限的水资源补墒播种，保证苗前用水，适用于穴播、条播、定植各种作物。一些坐水播种机可一次完成开沟、注水、播种、施肥、覆土覆膜工作，在干旱年份适时播种抓苗，深受欢迎。内蒙古自治区进行机械坐水种植实验比较不坐水播种亩产提高40以上，较人士坐水种亩产高15-20：吉林省洮南市推行机械坐水种技术比传统垄沟浇灌每亩省水1t。 (2)沟播。即把作物播在机械开挖的沟内，种子播在湿土里，沟播形成垄背，可蓄水保墒，充当抗寒的档风墙。沟播形成的宽窄行，又使作物具有边际优势，处于一个良好的通风透光环境中，改善种子发芽生长条件。青海省民和县推广小麦沟播技术比平播，出苗期土壤含水量提高5-18，地温提高07-15，冻苗减少7-15，出苗率提高5-18，早出苗3-5天，每hm2增产450-900kg。 36地膜覆盖技术即在作物播种时用塑料薄膜覆盖在农田表面，是干旱地区土壤保墒、增温、防冻害，提高产量的重要措施之一。根据作物栽培方式不同有平作覆盖、垄作覆盖、沟作覆盖和畦作覆盖等。山西省推广地膜垄盖技术，小麦返青期土壤含水率提高455，0-50cm深度的土壤每hm2多贮水份450t，相当于浇一遍水，平均增产达2280kghm2，增产幅度67。 37秸秆还田技术在作物收获后或收获同时进行秸秆还田。机械化秸秆直接还田可分为秸秆粉碎、根茬粉碎和整秆还田等。秸秆还田可改善土壤结构、培肥地力，增加有机肥。秸秆覆盖还可以减少土壤水分蒸发，缓解降雨对地表的冲刷。秸秆及时还田不仅抢农时争积温，还避免秸秆焚烧带来环境污染问题。河南试验表明，玉米秸秆机械化还田与不还田对比，小麦可增产 10，玉米可增产12左右，在旱作区以春玉米还田最佳。除了上述的几种主要机械化旱作农业技术外，还有山坡地改梯田拦蓄降水机械化技术、集水补灌技术、免耕播种技术、钵苗移栽技术等对蓄纳天然降水，减少水土流失、抗旱保苗，解决缺水干旱对作物生长的影响等都十分有效。 4 发挥农机推广优势、促进旱作农业发展 41落实政策加强体系建设农业技术推广体系是农业社会化服务体系和国家对农业支持保护体系的重要组成部分，是实施科教兴农战略的重要载体，也是推广机械化旱作农业技术的一支不可缺少的力量。要认真贯彻中华人民共和国农业技术推广法，落实稳定农业技术推广体系的政策措施，加强基层农业技术推广机构建设，努力探索适应社会主义市场经济要求的农业技术推广新路子。各级农机化技术推广机构要在机械化旱作农业技术的推广和机具的应用方面互相学习，取长补短，开拓创新。 42 加速推广，不断完善经过多年努力，各地已经总结推广了一些成熟的机械化旱作农业技术，据北方10省不完全统计，各种不同的机械化旱作农业技术(有的是单项技术，有的是多项综合技术)已推广011亿hm2，占这些省区旱作面积的 40，如果这些成熟的机械化旱作农业技术能在当地再推广013亿hm2，按每hm2平均增长750kg计算，就可新增粮食产量100亿kg。旱作农业技术类型多样，内容丰富，地域间差异大，同一技术在不同地区应用效果不同，而不同的技术管理也会造成效果的巨大差异。因此要对现有的不同技术结合当地气候、土壤、作物等情况进行组装配套试验，建立适应不同地区的机械化旱作农业模式和技术体系，为进一步的旱作农业技术创新奠定基础。 43 立足中介，搞好服务农机化技术推广机构作为国家设立的推进农机化技术推广事业发展的公益性事业单位，上联政府下联农民，既要为政府宏观决策当好参谋，又要深入生产第一线直接为农民服务。在发展社会主义市场经济中坚持国家扶持和自我发展相结合的路子，加强与生产企业、科研单位的联系，利用农机化技术推广机构的网络特点和技术优势，为农业机械的研究单位、生产企业和使用人员供提信息咨询、培训指导、营销策划和组织协调等服务，不断拓宽服务领域。使广大农民、生产企业和涉农单位买农机找推广、卖农机找推广、用农机找推广，充分发挥农机化技术推广体系在中国农机化事业中的主导. 谢洪钧农业部农业机械化技术开发推广总站 11 毕业实习报告专业机械设计制造及其自动化学生姓名陈晓班级机制002 学号指导教师曹兆熊日期 2005.3.28 实习报告一.实习目的毕业实习是学生进行毕业设计的一个重要步骤，是根据教学计划的安排和具体课题的内容、性质与要求来实施的。通过毕业实习，让我能深入到实际的生产过程中，进一步了解现代工业生产的全过程，了解新技术，新设备的应用，开阔眼界。通过实习，让我能围绕毕业设计课题进一步了解相关的知识和进行资料的收集，在调查研究的基础上进行毕业设计，让我能更好的完成毕业设计。二.实习过程此次实习我参观了1GS200型旋耕机和1GQN180D变速灭茬旋耕机，从而初步了解了1G系列旋耕机和1GQN系列旋耕机，以及其他各种旋耕机的构造，使用，安装以及注意事项等等。三.实习内容刚进厂，第一眼看到的是一台台1GS200型旋耕机，旁边的工人师傅告诉我1GS200型宽幅旋耕机是由拖拉机动力输出轴驱动的耕作机具，它利用刀轴上刀片的旋转和前进的复合运动对未耕地和已犁过的田地进行耕作，其特点是碎土能力强，一次旋耕能达到一般犁耙几次的效果。既能适用农田的旱耕或水耕，也能用于盐碱地浅层耕作覆盖，以抑制盐分上升，灭茬锄草，翻压覆盖绿肥、蔬菜田整地等作业，已成为水、旱机械化整地的主要配套农具之一。 1GS200型宽幅旋耕机是为65马力级拖拉机配套的侧边全齿轮传动旋耕机。整机刚性好，受力均匀，工作可靠。其耕幅大于所配拖拉机后轮外缘，耕后地表无轮胎压痕，地表平整，覆盖严密，功效高，油耗低。增加拖板弹簧加压和碎土平整器，适合于稻麦、蔬菜田耕作及平整作业，有刀盘式和刀座式两种工作部件供选择。对不同湿度地块的适应性较好，一般拖拉机能下田即可进行作业。它的耕幅是200cm，耕深12-16cm，刀片型式为左、右弯刀；左、右铊刀，刀片数量是刀盘式44把，刀座式54把。配套拖拉机型号SH654，功率65马力，动力输出轴转速766转/分，刀轴转速220，268转/分，联接的形式为三点悬挂联结，机具前进速度2-5km。 1G系列旋耕机可与8.825.7千瓦的拖拉机配套，适应水、旱田旋耕作业。具有旱耕土块细碎，水耕泥烂浆足，耕后地表平整，杂草、留茬覆盖良好，操作方便，耕深适度一致，作业效率高，一次作业可达到多次犁耙的作业效果，广泛适用于稻麦产区水、旱地耕耙作业。旱耕深度1216厘米，水耕深度1418厘米，耕宽11.5米。在工人师傅的带领下我来到了另一个工作车间，那里是生产另一种旋耕机，是1GONl80D变速灭茬旋耕机，在这里我了解到这种具有旋耕、灭茬双功能的变速旋耕机，不仅增加了灭茬功能，而且保留了原机型旋耕作业的所有优点。整机结构简单，重心平稳，采用中间全齿轮转动、刚性好、机架牢固，无侧边传动，左右对称，整机重量仅比单功能机型增加25kg，增加的重量只占旋耕机总重量的6.1%，因而对整机配套性能影响不大，配套50HP级拖拉机完全合适，工作稳定可靠，”一机两用，可以节省农产的购机投入。变速方便、快捷，由旋耕速度变为灭茬速度，只需拨动设在传动箱上的变速杆，即可达到所需转速，也改变了旋向，整个传动系统只在基本机型的基础上增加了两个齿轮。灭茬功能：在旋耕前，先来一次浅耕灭茬，把根茬打碎抛撒均匀，待旋耕作业时，把粉碎后的根茬埋覆在浅层土壤中，有利于加速腐烂、分解，起到培肥地力的作用。与基本机型通用性好，由于新传动箱箱体与原1GQN180型旋耕机传动箱箱体中心距相同、宽度相等，主要齿轮、轴、盖板、联接件、机罩、拖板等均通用，零、部件通用率达80以上，不仅生产厂容易在原生产线上投产，用户维修、配件的供应也都十分方便。更换刀轴、刀具方便：由于旋耕和灭茬的旋向不同，要求旋耕弯刀方向随旋向的改变而改变，本机型只需拆下旋耕刀轴两端法兰的四个固定螺栓，把刀轴掉头安装即可达此目的，也可拆下弯刀，换上灭茬未用刀。改善了旋耕机刀轴两端轴承的密封性，本机型吸收了南昌矿山机械研究所2001年鉴定的1GQD型多功能旋耕机的成功之处，在刀轴两端采用了由特制的轴用密封加上0型密封，在孔用密封中内衬骨架油封的迷宫式密封副，有效地防止了作业时外界泥、水、粉尘的侵入，也就起到了延长轴承使用寿命和保养周期的目的。四.资料分析旋耕机是和拖拉机配套作业的机具，按配套动力分为手扶拖拉机配套旋耕机和轮式拖拉机配套旋耕机两大类。与犁耕和耙耕作业相比，旋耕作业具有碎土性能好、适应性广、作业效率高等优点。在我国大江南北，无论水田、旱土，旋耕机的应用十分普遍，在耕作机械中占重要地位。旋耕机是由动力驱动装有旋耕刀的刀滚，旋转切削土壤的一种耕作机械。在适当的土壤质地和水分情况下，旋耕有较好的碎土性能，也有一定的翻土覆盖作用。能使耕层松碎，地表平整，一次完成耕耙作业。按刀滚的配置方式，旋耕机可分为卧式和立式两种，卧式应用较普遍。旋耕机的工作过程是刀滚由拖拉机动力输出轴驱动，切下的土垡向后上方抛掷，和罩壳，拖板相撞击，是土垡进一步破碎，并使地表平整。旋耕刀切土时，土壤的反推力和拖拉机的前进方向相同，有利于机组在潮湿的土壤中作业。旋耕机和拖拉机有三点悬挂，直接联接和牵引式三种联接方式，我国常用前两种，三点悬挂式能和多种拖拉机配套，挂接方便。直接联接式用螺栓固定在拖拉机后桥上，提升时旋耕机绕水平传动轴转动，结构紧凑，使用可靠，但连接不方便，仅用于耕宽较小的旋耕机。旋耕机有正配置和偏配置两种。旋耕机耕幅比拖拉机横宽大10cm以上时采用正配置，否则采用偏配置。旋耕刀滚是旋耕机的主要工作部件。他由刀轴和若干把旋耕刀组成。旋耕刀的运动由机组的前进运动和刀滚的旋转运动组成，运动的轨迹为余摆线。旋耕刀切下的土垡为月牙行，土垡的水平纵向厚度称为切土节距，切土节距的大小直接影响碎土质量和沟底平整度。降低机组前进速度，提高刀轴转速和增加每切割小区内的旋耕刀数，都能减小切土节距，提高碎土质量。但机组前进速度过慢，生产率低；刀轴转速过快，功率消耗大；旋耕刀数增加，刀间的空隙度小，容易堵泥缠草。因此切土节距不能设计过小。卧式旋耕机常装用弯刀或凿形刀。弯刀刃口呈弧形，有教大的滑切角，能切断根茎，杂草，并有一定的抛甩草茎能力。耕作时，尤其在稻田粘重土壤中，不易缠草，堵泥。凿行刀前端刃口较窄，为平头或尖头，有较好的入土能力，主要起挖掘土壤的作用，功率消耗较小，但耕作时易缠草，用于较疏松的田地。弯刀在我国应用较广。 1GQN180D变速灭茬旋耕机主要用于国内农业生产部门，但大批量生产后可争取出口东南亚等国。东南亚等国的地理条件与我国南方比较接近，已有不少中国农机产品出口该地区。1GQN180D变速灭茬旋耕机市场的覆盖范围包括全国各地的水田，旱地。我国每年的旋耕机产量达2卜30万台，市场容量很大。全国生产旋耕机主机的企业有60多家，但都是生产原己定型的无变速型旋耕机，功能单一。有不少生产企业以及农机专业户根据市场的需要，自行；研制了很多种类的多用途旋耕机，但因各种原因，都没有形成大批量生产，1GQN180D变速灭茬旋耕机积累了多年研制和生产旋耕机的经验，以及充分的市场调查，经过：认真设计、反复试验、现己接近成熟，因而本成果具有较大的竞争优势。 1GQN系列旋耕机整机采用优质钢材精制而成；强度高，结构刚性好，受力平衡，美观大方耐用。中央传动齿轮箱，先进工艺技术制造，传动平稳，寿命长，安全可靠。碎土能力强，工作效率高，耕作效果佳。 1GQN180D变速灭茬旋耕机的工作特点是工作部件高速旋转，几乎所有安全问题都与此有关。为此，在使用旋耕机时要特点注意以下几点： 1、使用前应检查各部件，尤其要检查旋耕刀是否装反和固定螺栓及万向节锁销是否牢靠，发现问题要及时处理，确认稳妥后方可使用。 2、拖拉机起动前，应将旋耕机离合器手柄拨到分离位置。 3、要在提升状态下接合动力，待旋耕机达到预定转速后，机组方可起步，并将旋耕机缓慢降下，使旋耕刀入土。严禁在旋耕刀入土情况下直接起步，以防旋耕刀及相关部件损坏。严禁急速下降旋耕机，旋耕刀入土后严禁倒退和转弯。 4、地头转弯未切断动力时，旋耕机不得提升过高，万向节两端传动角度不得超过30度，同时应适当降低发动机转速。转移地块或远距离行走时，应将旋耕机动力切断，并升到最高位置后锁定。 5、旋耕机运转时人严禁接近旋转部件，旋耕机后面也不得有人，以防万一刀片甩出伤人。 6、检查旋耕机时，必须先切断动力。更换刀片等旋转零件时，必须将拖拉机熄火。 7、耕作时前进的速度，旱田以23公里小时为宜，在已耕翻或耙过的地里以57公里小时为宜，在水田中耕作可适当快些。切记，速度不可过高，以防止拖拉机超负荷而损坏动力输出轴。 8、旋耕机工作时，拖拉机轮子应走在未耕地上，以免压实已耕地，故需调整拖拉机轮距使其轮子位于旋耕机工作幅内。作业时要注意行走方法，防止拖拉机另一轮子压实已耕地。 9、作业中，如刀轴过多地缠草应及时停车清理，以免增加机具负荷。 10、旋耕时，拖拉机和悬挂部分不准乘人，以防不慎被旋耕机伤害。 11、使用手扶拖拉机旋耕机组时，只有副变速杆放在慢的位置时，才能挂旋耕档。工作中若需倒车，必须将副变速杆放在空档才能挂倒档。旋耕中尽量不使用转向离合器，应用推拉扶手架来纠正方向。地头转弯时，应先减小油门，托起扶手架，再捏转向离合器，不要拐死弯，以防损坏零部件。目前，我国与大中型拖拉机配套的旋耕机有量约15万台，与手扶拖拉机和小四轮拖拉机配套的旋耕机约200万台。旋耕机在南方水稻生产机械化应用中已占80的比例，北方的水稻生产、蔬菜种植和旱地灭茬整地也广泛采用了旋耕机械。近年来，我国北京进行种植业结构调整，大力推行旱改水，水稻种植面积迅速增加，扩大了对旋耕机械的市场需求。如黑龙江垦区原以旱田种植小麦和黄豆为主，并以传统的旱地铧式犁、圆盘耙、平地机和耢地机等作为耕整地机具。1993年，该地区拥有旋耕机仅1600多台，而当年水稻种植面积为110万hm2，显然不适应水稻生产的发展。近10年来，黑龙江垦区大量购进手扶拖拉机和上海50种中型轮式拖拉机及配套的旋耕机。旋耕机生产企业应把握农村产业结构调整这个机遇，开发新产品。现有旋耕机产品虽然在理论上可以配套58.873.5kw的拖拉机，但实际上因受传动系统强度及结构尺寸、机架结构强度的限制，配套合理范围仅达48kw的拖拉机；耕深亦局限在旱耕1216cm，水耕1418cm。因此，现有旋耕机产品在品种上尚有大型和深耕型的缺门。20世纪90年代以来，为适应市场需要，有些企业试图开发大型旋耕机，但因水平有限，仅采用原有产品外延放大和堆砌材料的方法，没有着重结构的改进和参数的优化，因而走了弯路。结合各种因素分析，今后旋耕机应向以下几个方向发展。随着水稻集约化、规模化生产的发展，水田耕整用宽幅高速型旋耕机成为发展方面。水田土壤含水率高，抗剪切、抗压强度特别低，附着力、外摩擦力也接近为零，切土部件与土壤之间存在润滑水膜。因此，大块水田使用大型拖拉机旋耕机组水耕时，为充分发挥其功率，实现高效率、高效益，需要工作幅宽3m以上的宽幅旋耕机。但宽幅又受到道路行驶和入库停机不便的制约，解决途径有二：一是旋耕机采用宽度伸缩或折叠式结构；二是采用适中的幅宽，提高作业速度，从现有的25km/h提高到48km/h。为满足以上要求，需要改进旋耕机及工作部件的结构和参数，研制宽幅高速旋耕机及灭茬、旋耕、旋耙和深施化肥的复式作业机械。大中型拖拉机具有强劲的动力输出、较大的荦引力和悬挂提升能力，为配套旱地耕作型联合作业提供了先决条件。而旋耕机作为驱动型耕作机械，易于更换和附加工作部件，形成灭茬、深松、碎土、做畦、起垄、开沟、精量半精量播种、深施化肥、铺膜、镇压和喷药等多项作业的结构紧凑的联合作业机组，大幅度提高了生产效率，降低了作业成本。国内现有小批量生产和投放市场的系列旋耕复式作业机具主要配套中型拖拉机，在型机具尚待研制开发。深耕型旋耕机耕深一般不超过20cm。为了满足增厚土壤熟化层、改善深层透气性以及栽培薯类、根茎类作物需要深耕的农艺要求，近年来国外开发了全幅深旋耕机和间隔窄幅深旋耕机，耕深达到3060cm或90120cm。国内该型产品的开发刚起步，目前已经批出加深型中间传动卧式旋耕机，耕深达30cm。加大旋耕深度的主要难点是引起动力机作业负荷和功率消耗急剧增大，机械强度不足和机组功率不平衡。而大功率拖拉机具有双速独立动力输出轴，可以全功率输出，同时具有多个慢速挡以及爬行挡，这也为配套深耕旋耕机提供了条件。卧式深耕旋耕机在国内外正处于转型期，而国内专家学者认为反转旋耕是一种大有前途的耕耘方式，潜土逆转应用在深耕旋耕机上将更能体现其优越性，目前需进一步开展这方面的研究工作，完善理论，积累经验，开发出成功的产品。五.实习感想我要设计的是50型旋耕灭茬机，旋耕灭茬机与拖拉机采用三点悬挂联接，通过此次实习，让我对旋耕机能有进一步的了解，对旋耕机的结构，组成也有一定的了解，使我能更多的了解旋耕机的轴，齿轮，旋耕刀滚，刀片之间的结构联系，让我能更好的完成组装图与工作总图。我相信我能很好的完成此次毕业设计，望各位老师多多指导。谢谢！陈晓 2005/03/285 毕业设计开题论证报告专业机械设计制造及其自动化学生姓名陈晓班级 B机制002 学号 B0011222 指导教师曹兆熊完成日期 2005年月8 日课题名称：1G-160型旋耕灭茬机总体及侧边传动装置设计一、课题来源、课题研究的主要内容及国内外现状综述1.本课题来源于生产实际。旋耕机在我国已有几十年历史，而旋耕灭茬机的问世相对较晚，它们的工作原理都是使用旋耕刀切削土壤
