拨叉831003加工工艺规程及铣75×40端面工艺装备【夹具】设计【优秀+带UG三维图零件图+4张CAD图纸】【04BC831003】

收藏

压缩包内文档预览:
预览图
编号:342629    类型:共享资源    大小:1.70MB    格式:RAR    上传时间:2014-10-02 上传人:QQ14****9609 IP属地:陕西
20
积分
关 键 词:
拨叉 CA6140车床 车床拨叉 831003 机械加工 加工工艺 工艺规程 夹具设计 工艺装备
资源描述:

CA6140车床拨叉831003加工工艺规程及铣左端面75×40面工艺装备设计

拨叉831003的夹具设计

CA6140车床拨叉【831003】工艺及铣75×40端面工艺装备【夹具】设计

设计“CA6140车床拔叉”零件的机械加工工艺规程及工艺装备(大批生产)

CA6140车床拨叉831003零件的加工工艺及钻φ5锥孔及2-M8底孔专用夹具设计

CA6140车床拨叉831003的加工工艺及钻孔夹具设计

CA6140车床拨叉831003的加工工艺规程及夹具设计

拨叉831003的加工工艺及工艺装备设计】

CA6140车床拨叉831003的机械加工工艺规程及工艺装备夹具设计

CA6140车床拨叉831003的加工工艺编制及夹具设计

拨叉831003的机械加工工艺规程及夹具设计

拨叉831003的加工工艺规程及夹具设计

拨叉831003的加工工艺及夹具设计

拨叉831003加工工艺规程及铣75×40端面工艺装备【夹具】设计【优秀】【带UG三维图零件图】【5张CAD图纸全套】【04BC831003】

【带工艺过程、工序卡片】【word文档包含:27页@正文11800字】【详情如下】【需要咨询购买全套设计请加QQ1459919609 】.bat

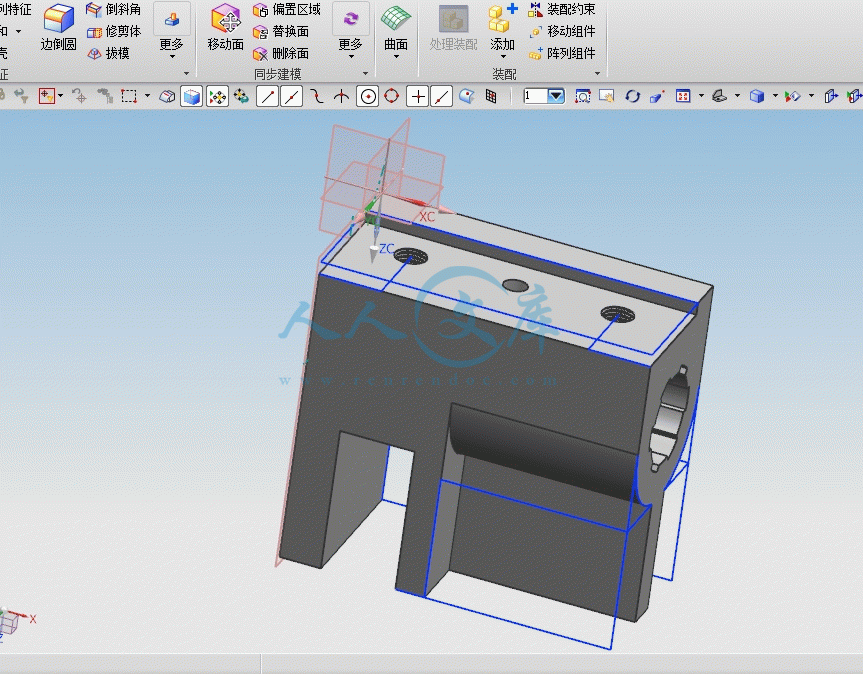

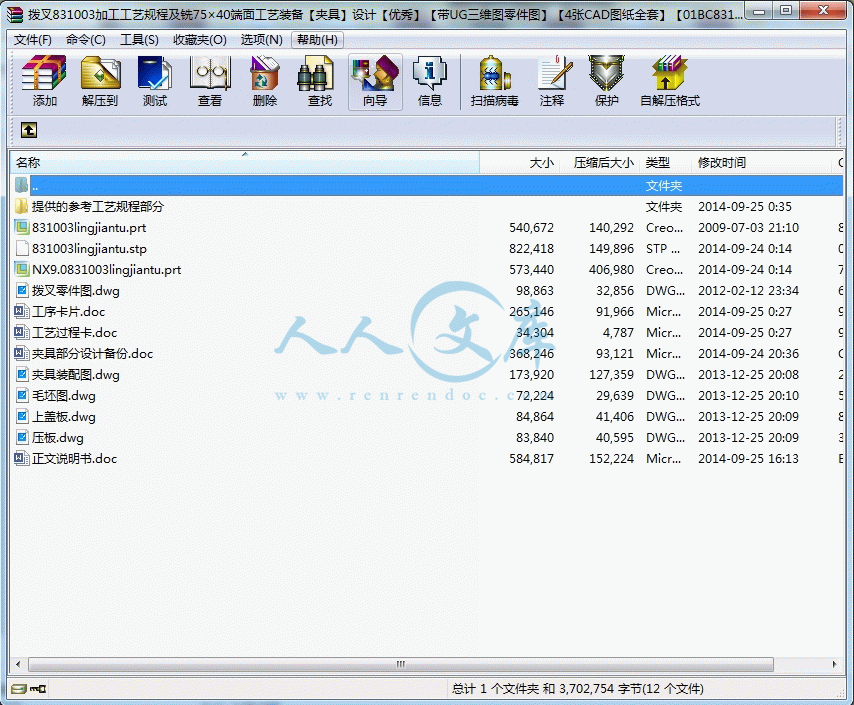

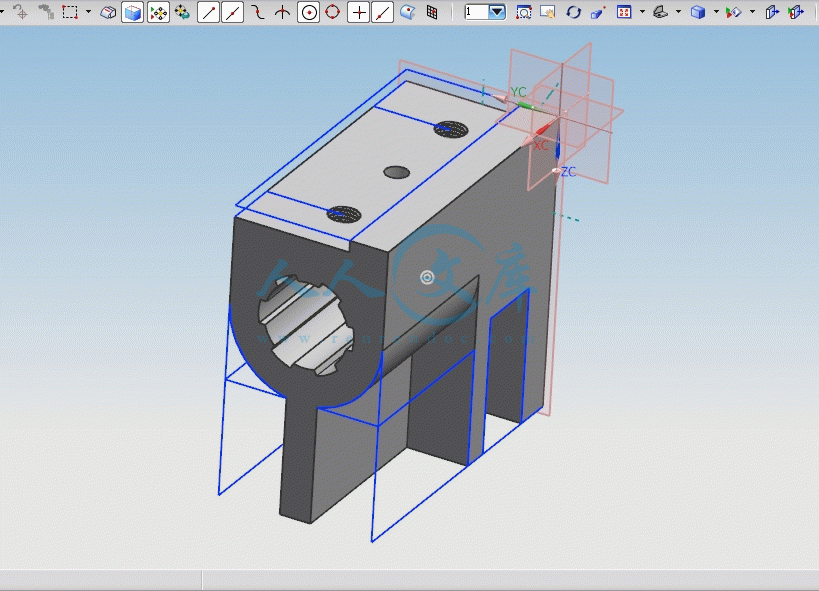

831003lingjiantu.prt

831003lingjiantu.stp

NX9.0831003lingjiantu.prt

上盖板.dwg

压板.dwg

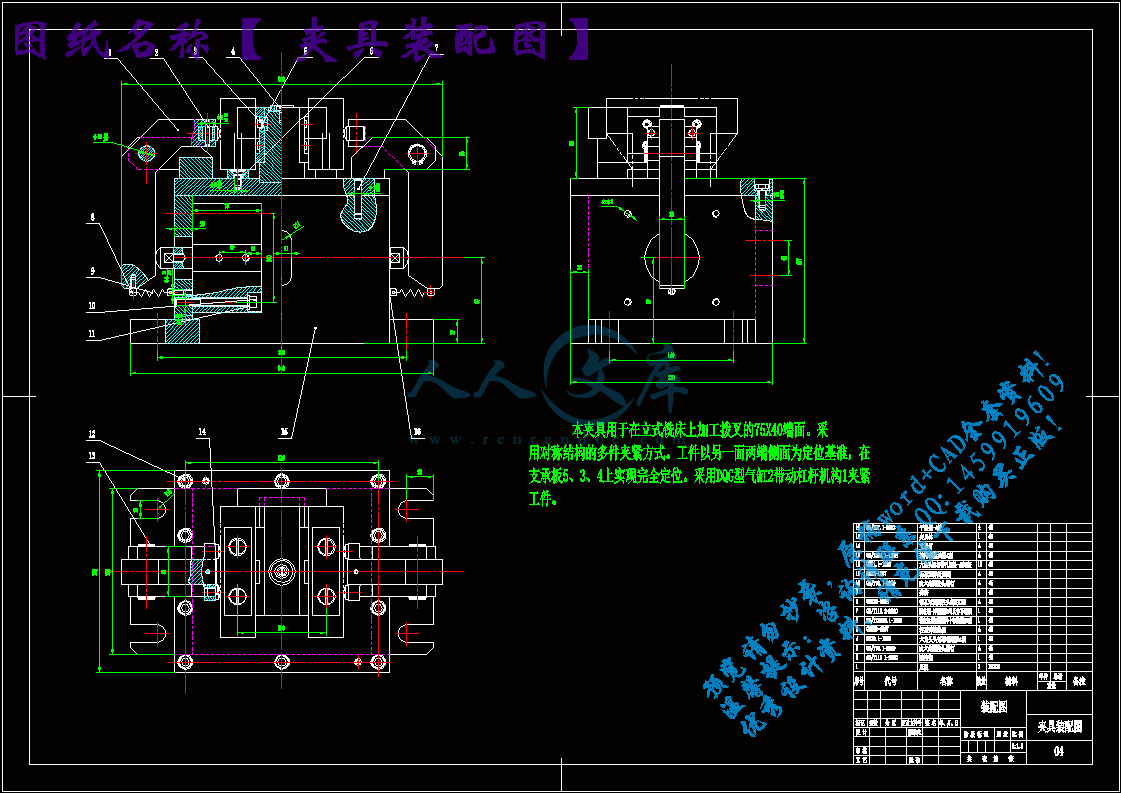

夹具装配图.dwg

夹具部分设计备份.doc

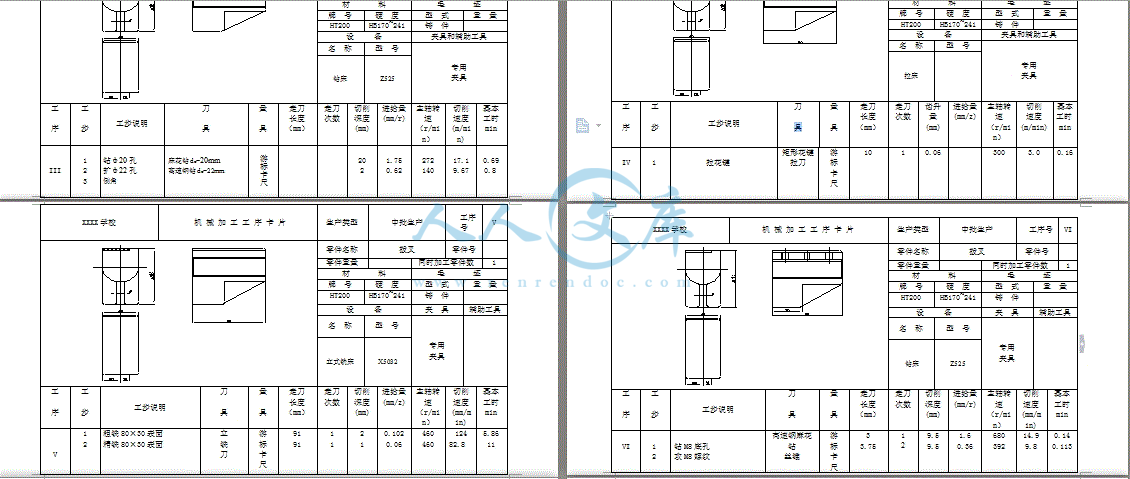

工序卡片.doc

工艺过程卡.doc

拨叉零件图.dwg

提供的参考工艺规程部分

正文说明书.doc

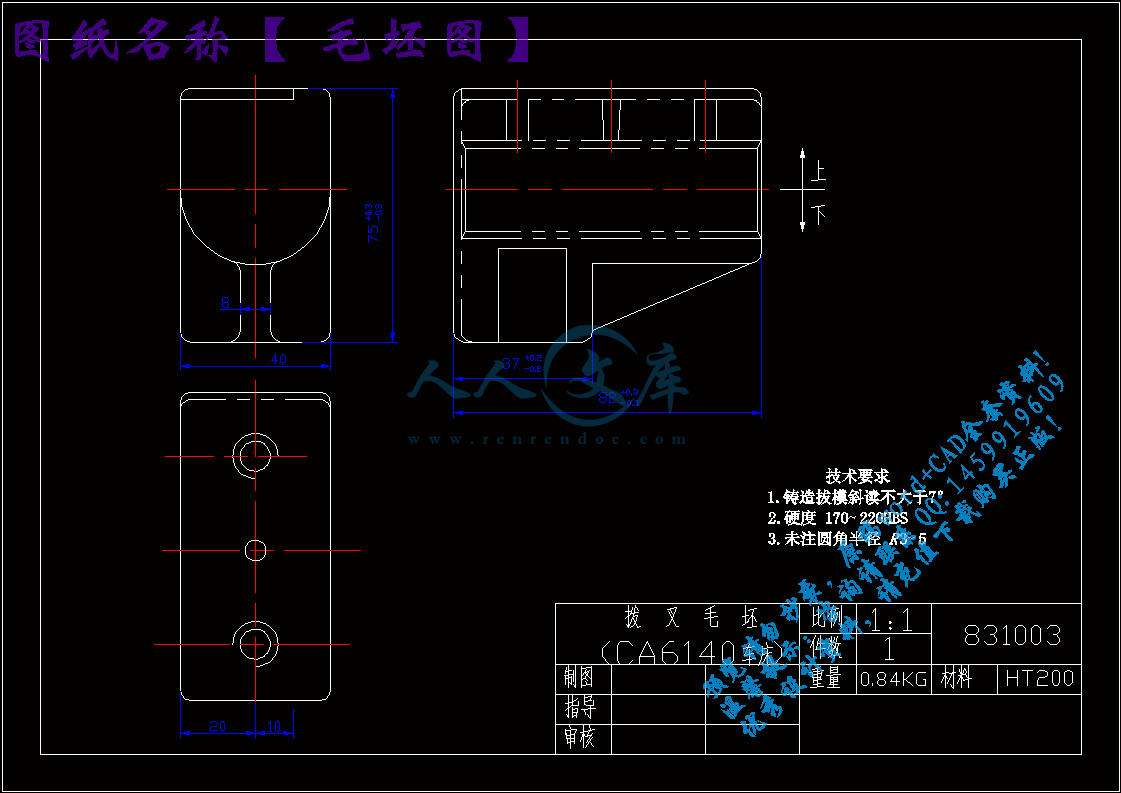

毛坯图.dwg

目录

前    言2

1、绪论3

2、零件的分析4

(一)零件的作用4

(二)零件的工艺分析4

3、工艺规程设计5

(一)确定毛坯的制造形式5

(二)基准面的选择5

(三)制定工艺路线5

(四)、机械加工余量、工序尺寸及毛坯尺寸的确定:6

(五)确定切削用量及基本工时7

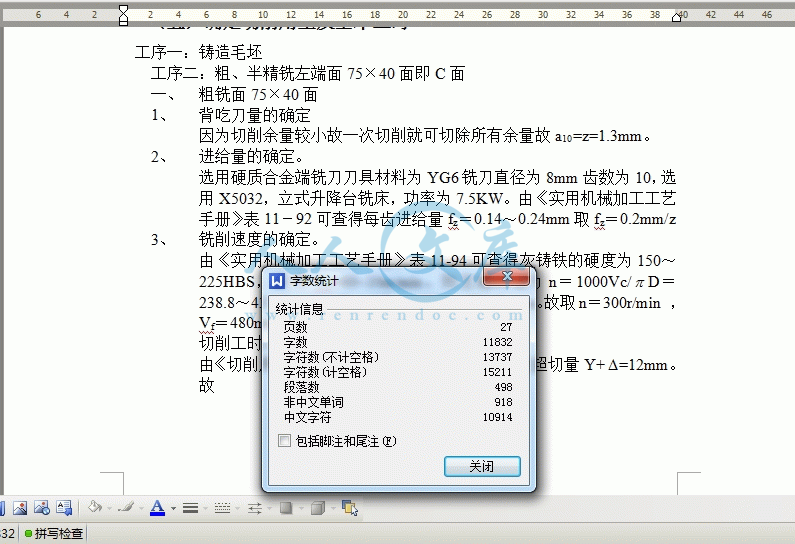

工序一:铸造毛坯7

工序二:粗、半精铣左端面75×40面即C面7

工序三  钻Φ22花键底孔,扩花键底孔Φ22倒2×75o倒角8

工序四  拉花键孔10

工序五  粗、精铣80×30面10

工序六  钻两M8底孔及攻螺纹12

工序七  铣18H11的槽13

4.夹具结构设计15

4.1定位机构15

4.2夹紧机构16

4.3机床夹具的总体形式18

4.3.1确定夹具体:18

4.3.2确定联接体:18

4.4.3夹具体的总体设计图:18

4.4绘制夹具零件图19

4.5 绘制夹具装配图19

5.定位误差设计22

5.1误差分析22

5.1.1定位误差22

5.1.2产生定位误差的原因23

5.2定位误差的计算23

结论25

致谢26

参考文献27

前    言

通过所学的专业课知识(《公差与配合》、《工程材料》、《机械原理》、《机械设计制造》、《机械制造技术基础》等)和金工实习使我们对机械设计制造有了一定的感性和理性认识。这次机床工艺及夹具设计让我们对所学的专业课得以复习、巩固和应用。是理论和实践相结合的有效手段。不仅为大四的毕业设计做准备,而且为以后的工作打下一定的基础。

 在这次设计中,我们主要设计CA6140拨叉的夹具。在设计中阅读大量的参考资料并且得到老师的指导由于能力有限在设计中难免有不足之处,恳请各位老师、同学批评指正。

1、绪论

机械制造技术基础是机械设计制造及其自动化(或机械工程及自动化)专业的一门重要的专业基础课。

机械设计是机械工程的重要组成部分,是决定机械性能的最主要因素。由于各产业对机械的性能要求不同而有许多专业性的机械设计。

在机械制造厂的生产过程中,用来安装工件使之固定在正确位置上,完成其切削加工 、检验、装配、焊接等工作,所使用的工艺装备统称为夹具。如机床夹具、检验夹具、焊接夹具、装配夹具等。

   机床夹具的作用可归纳为以下四个方面:

 1.保证加工精度   机床夹具可准确确定工件、刀具和机床之间的相对位置,可以保证加工精度。

2.提高生产效率   机床夹具可快速地将工件定位和夹紧,减少辅助时间。

3.减少劳动强度   采用机械、气动、液动等夹紧机构,可以减轻工人的劳动强度。

 4.扩大机床的工艺范围   利用机床夹具,可使机床的加工范围扩大,例如在卧式车床刀架处安装镗孔夹具,可对箱体孔进行镗孔加工。

机械制造装备设计课程设计是机械设计中的一个重要的实践性教学环节,也是机械类专业学生较为全面的机械设计训练。其目的在于:

1.培养学生综合运用机械设计基础以及其他先修课程的理论知识和生产实际知识去分析和解决工程实际问题的能力,通过课设训练可以巩固、加深有关机械课设方面的理论知识。

2.学习和掌握一般机械设计的基本方法和步骤。培养独立设计能力,为以后的专业课程及毕业设计打好基础,做好准备。

3.使学生具有运用标准、规范手册、图册和查询有关设计资料的能力。

我国的装备制造业尽管已有一定的基础,规模也不小,实力较其它发展中国家雄厚。但毕竟技术基础薄弱,滞后于制造业发展的需要。我们要以高度的使命感和责任感,采取更加有效的措施,克服发展中存在的问题,把我国从一个制造业大国建设成为一个制造强国,成为世界级制造业基础地之一。

2、零件的分析

(一)零件的作用

    题目给定的零件是C6140拨叉(见附图1)它位于车床变速机构中,主要其换挡作用。通过拨叉的拨动使车床滑移齿轮与不同的齿轮啮合从而达到要求的主轴转速。宽度为30mm的面的尺寸精度要求很高,在拨叉工作工程中,和如果拨叉和槽的配合尺寸精度不高或者它们之间的空隙很大时。滑移齿轮就达不到很高的定位精度,这样滑移齿轮就不能很好的与其他齿轮进行正确有效的啮合。从而影响整个传动系统的工作。所以拨叉宽度为30mm的面和槽之间要达到很高的配合精度。

(二)零件的工艺分析

  CA6140拨叉共有两组加工表面:

      1、这一组加工表面包括:A端面和轴线与A端面相垂直的 花键底孔

      2、这一组加工表面包括: 六个方齿花键孔,及Φ25mm花键底孔两端的2×75°倒角。对于两组加工表面可先加工一组表面,再用专用夹具加工另一组表面。

参考文献

[1] 作者:吴宗泽,罗圣国,书名《机械设计课程设计手册》,出版者:高等教育出版社,出版年:1999,引用部分起止页:37~46。

[2] 作者:李庆余,书名《机械制造装备设计》,出版者:机械工业出版社,出版年:2008年,版次:2版

[3] 作者:张海华,书名《机械制造装备设计指导书》 ,出版者:机械工程系,引用部分起止页:44~46页。

[4] 作者:薛源顺,书名《机床夹具图册》 ,出版者:机械工业出版社,  出版年2003年,版次:1版

[5]艾兴 肖诗纲  《切削用量简明手册》 机械工业出版社

[6]王光斗 王春福 《机床夹具设计手册》 上海科学技术出版社

[7]孟宪栋 刘彤安 《机床夹具图册》 机械工业出版社

[8]冯道 《机械零件切削加工工艺与技术标准实用手册》 机械工业出版社

[9]吴宗泽 罗盛国 《机械设计课程设计手册》 高等教育出版社

[10]陈铁鸣 《机械设计》  哈尔滨工业大学出版社


内容简介:
攀枝花学院本科毕业设计(论文) 1 绪论1 绪论夹具设计作为高等工科院校教学的基本训练科目,在毕业设计中占极其重要的位置。夹具结构设计在加深对课程基本理论的理解和加强对解决工程实际问题能力的培养方面发挥着极其重要的作用。因此,选择拨叉的夹具设计能很好的综合考查我们大学四年来所学知识。本次所选ca6140车床拨叉831003的工艺分析及夹具设计内容主要包括:ca6140车床拨叉831003工艺路线的确定,夹具方案的优选,装配图、零件图的绘制以及拉刀设计,设计说明书的编写等。夹具是工艺装备的主要组合部分,在机械制造中占有重要地位,夹具对保证产品质量,提高生产率,减轻劳动强度,缩短产品生产周期等都具有重要意义。随着先进制造技术的发展和市场竞争的加剧,传统的夹具设计方式已成为企业中产品快速上市的瓶颈,各企业迫切需要提高夹具设计的效率。刀具行业是一个比较特殊的行业,肩负着为制造业提供关键装备、数控刀具的重任,制造业的水平如何往往会受刀具行业整体水平的较大影响,而制造业的发展也会促进刀具行业的发展,两者可以说是相互影响相互制约。随着制造业的持续发展,为制造业提供关键装备的刀具行业必将快速、稳步发展,根据制造业发展的需要,多功能复合刀具、智能刀具、高速高效刀具必将成为时代的新宠,面对日益增多的难加工材料,刀具行业必须在改进原有的刀具材料、研发新的刀具材料及寻找更合理的刀具结构方面多下功夫,以解决制造业面临的越来越多的加工难题。当前,切削技术快速发展,已经进入了现代切削技术新阶段,刀具材料、刀具结构均取得了全面的进步,加工效率也在成倍提高。同时,切削技术和刀具也成为制造业开发新产品和新工艺、应用新材料的基础工艺和建立创新体系的关键技术。本次设计的拉刀常用于加工高精度零件,所以在设计拉刀时要确保各个参数的正确性,为了保证在拉削过程中的高精度,拉刀材料的选择也是设计拉刀的重点,即要保证拉刀的寿命,也要保证拉刀的成本,加工难度小。26攀枝花学院本科毕业设计(论文) 2 ca6140车床拨叉831003的分析2 ca6140车床拨叉831003的分析2.1 ca6140车床拨叉831003的作用 题目所给的零件是CA6140车床的拨叉。它位于车床变速机构中,主要起换档,使主轴回转运动按照工作者的要求工作,获得所需的速度和扭矩的作用。2.2 ca6140车床拨叉831003的工艺分析ca6140车床拨叉831003是一个很重要的零件,因为其零件尺寸比较小,结构形状较复杂,其加工内花键的精度要求较高,此外还有上端面要求加工,对精度要求也很高。其底槽侧面与花键孔中心轴有垂直度公差要求,上端面与花键孔轴线有平行度要求。因为其尺寸精度、几何形状精度和相互位置精度,以及各表面的表面质量均影响机器或部件的装配质量,进而影响其性能与工作寿命,因此它们的加工是非常关键和重要的。2.3 ca6140车床拨叉831003的工艺要求一个好的结构不但要应该达到设计要求,而且要有好的机械加工工艺性,也就是要有加工的可能性,要便于加工,要能够保证加工质量,同时使加工的劳动量最小。而设计和工艺是密切相关的,又是相辅相成的。设计者要考虑加工工艺问题。工艺师要考虑如何从工艺上保证设计的要求。图1.1 ca6140车床拨叉831003零件图其加工有五组加工:铣侧面;拉内花键孔;粗精铣上端面;粗精铣18H11底槽;钻、铰2-M8通孔,并攻丝。(1) 侧面的加工主要是为了后续工序中能有更好的定位面,确保后续加工所要求的精度,粗糙度在6.3即可。(2) 以为主要加工面,拉内花键槽,槽数为6个,其粗糙度要求是底边,侧边,内孔粗糙度。(3) 另一组加工是粗精铣上端面,表面粗糙度要求为。(4) 第三组为粗精铣18H11底槽,该槽的表面粗糙度要求是两槽边,槽底的表面粗糙度要求是。(5) 钻并攻丝2-M8,保证两螺纹孔中心距为25mm。2.4毛坯的选择ca6140车床拨叉831003毛坯选择金属行浇铸,因为生产率很高,所以可以免去每次造型。工件尺寸较小单边余量一般在,结构细密,能承受较大的压力,占用生产的面积较小。因其年产量是5000件,查参考文献5表2.1-3,生产类型为中批量生产。2.5 本章总结通过对ca6140车床拨叉831003的工艺分析,为以后工序的设计安排,夹具的设计打下理论基础,在对ca6140车床拨叉831003进行工艺分析时,要充分考虑工件的材料、形状尺寸,保证工件加工时的良好工艺性,通过对ca6140车床拨叉831003的分析,确定毛坯为铸件,在后续设计中以此分析为前提,优化夹具方案。攀枝花学院本科毕业设计(论文) 3 工艺规程分析3 工艺规程设计3.1加工工艺过程由以上分析可知。该拨叉零件的主要加工表面是平面、内花键和槽系。一般来说,保证平面的加工精度要比保证内花键的加工精度容易。因此,对于ca6140车床拨叉831003来说,加工过程中的主要问题是保证内花键的尺寸精度及位置精度,处理好内花键和平面之间的相互关系以及槽的各尺寸精度。由上工艺分析知,上端面与槽边均与花键轴有位置度公差,所以,保证内花键高精度是本次设计的重点、难点。3.2确定各表面加工方案一个好的结构不但应该达到设计要求,而且要有好的机械加工工艺性,也就是要有加工的可能性,要便于加工,要能保证加工的质量,同时是加工的劳动量最小。设计和工艺是密切相关的,又是相辅相成的。对于设计ca6140车床拨叉831003的加工工艺来说,应选择能够满足内花键加工精度要求的加工方法及设备。除了从加工精度和加工效率两方面考虑以外,也要适当考虑经济因素。在满足精度要求及生产率的条件下,应选择价格较底的机床。3.2.1选择加工方法时,需考虑的因素(1) 要考虑加工表面的精度和表面质量要求,根据各加工表面的技术要求,选择加工方法及分几次加工。(2) 根据生产类型选择,在大批量生产中可专用的高效率的设备。在单件小批量生产中则常用通用设备和一般的加工方法。(3) 考虑被加工材料的性质。(4) 考虑工厂或车间的实际情况,同时也应考虑不断改进现有加工方法和设备,推广新技术,提高工艺水平。(5) 此外,还要考虑一些其它因素,如加工表面物理机械性能的特殊要求,工件形状和重量等。选择加工方法一般先按这个零件主要表面的技术要求选定最终加工方法。再选择前面各工序的加工方法。3.2.2 面的加工侧面的加工主要是为后续加工做准备,因此,在选择加工方法上可以选用一次性铣面,表面粗糙度为6.3。上端面的查参考文献5表2.1-12可以确定,上端面的加工方案为:粗铣精铣(),粗糙度为6.30.8,一般不淬硬的平面,精铣的粗糙度可以较小。3.2.3 孔的加工(1) 加工内花键前的预制孔加工查参考文献5表2.3-47,由于预制孔的精度为H12,所以确定预制孔的加工方案为:一次钻孔,由于在拉削过程中才能保证预制孔表面精度,所以,在加工内花键前预制孔的精度可适当降低。(2) 内花键的加工通过拉刀实现花键的加工,由于拉削的精度高,所以能满足花键表面精度,同时也能保证预制孔表面精度。(3) 2-M8螺纹孔的加工加工方案定为:钻,攻丝。3.2.4 槽的加工查参考文献5表2.1-12可以确定,槽的加工方案为:粗铣精铣(),粗糙度为6.30.8,设计要求为6.3和3.2,粗铣时,精度可适当降低。3.3 确定定位基准3.3.1 粗基准的选择选择粗基准时,考虑的重点是如何保证各加工表面有足够的余量,使不加工表面与加工表面间的尺寸、位子符合图纸要求。粗基准选择应当满足以下要求:(1) 粗基准的选择应以加工表面为粗基准。目的是为了保证加工面与不加工面的相互位置关系精度。如果工件上表面上有好几个不需加工的表面,则应选择其中与加工表面的相互位置精度要求较高的表面作为粗基准。以求壁厚均匀、外形对称、少装夹等。(2) 选择加工余量要求均匀的重要表面作为粗基准。例如:机床床身导轨面是其余量要求均匀的重要表面。因而在加工时选择导轨面作为粗基准,加工床身的底面,再以底面作为精基准加工导轨面。这样就能保证均匀地去掉较少的余量,使表层保留而细致的组织,以增加耐磨性。(3) 应选择加工余量最小的表面作为粗基准。这样可以保证该面有足够的加工余量。(4) 应尽可能选择平整、光洁、面积足够大的表面作为粗基准,以保证定位准确夹紧可靠。有浇口、冒口、飞边、毛刺的表面不宜选作粗基准,必要时需经初加工。(5) 粗基准应避免重复使用,因为粗基准的表面大多数是粗糙不规则的。多次使用难以保证表面间的位置精度。要从保证孔与孔、孔与平面、平面与平面之间的位置,能保证ca6140车床拨叉831003在整个加工过程中基本上都能用统一的基准定位。从ca6140车床拨叉831003零件图分析可知,选择作为ca6140车床拨叉831003加工粗基准。3.3.2 精基准选择的原则(1) 基准重合原则。即尽可能选择设计基准作为定位基准。这样可以避免定位基准与设计基准不重合而引起的基准不重合误差。(2) 基准统一原则,应尽可能选用统一的定位基准。基准的统一有利于保证各表面间的位置精度,避免基准转换所带来的误差,并且各工序所采用的夹具比较统一,从而可减少夹具设计和制造工作。例如:轴类零件常用顶针孔作为定位基准。车削、磨削都以顶针孔定位,这样不但在一次装夹中能加工大多书表面,而且保证了各外圆表面的同轴度及端面与轴心线的垂直度。(3) 互为基准的原则。选择精基准时,有时两个被加工面,可以互为基准反复加工。例如:对淬火后的齿轮磨齿,是以齿面为基准磨内孔,再以孔为基准磨齿面,这样能保证齿面余量均匀。自为基准原则。有些精加工或光整加工工序要求余量小而均匀,可以选择加工表面本身为基准。例如:磨削机床导轨面时,是以导轨面找正定位的。此外,像拉孔在无心磨床上磨外圆等,都是自为基准的例子。此外,还应选择工件上精度高。尺寸较大的表面为精基准,以保证定位稳固可靠。并考虑工件装夹和加工方便、夹具设计简单等。要从保证孔与孔、孔与平面、平面与平面之间的位置,能保证ca6140车床拨叉831003在整个加工过程中基本上都能用统一的基准定位。从ca6140车床拨叉831003零件图分析可知,它的内花键槽,适于作精基准使用。选择精基准的原则时,考虑的重点是有利于保证工件的加工精度并使装夹准。3.4 工艺路线的拟订对于大批量生产的零件,一般总是首先加工出统一的基准。ca6140车床拨叉831003的加工的第一个工序也就是加工统一的基准。具体安排是:先加工预制孔,再加工花键槽,最后以花键槽定位粗、精加工拨叉上端面和底槽及M8螺纹孔。后续工序安排应当遵循粗精分开和先面后孔的原则。3.4.1 工序的合理组合确定加工方法以后,就按生产类型、零件的结构特点、技术要求和机床设备等具体生产条件确定工艺过程的工序数。确定工序数的基本原则:(1) 工序分散原则工序内容简单,有利选择最合理的切削用量。便于采用通用设备。简单的机床工艺装备。生产准备工作量少,产品更换容易。对工人的技术要求水平不高。但需要设备和工人数量多,生产面积大,工艺路线长,生产管理复杂。(2) 工序集中原则工序数目少,工件装,夹次数少,缩短了工艺路线,相应减少了操作工人数和生产面积,也简化了生产管理,在一次装夹中同时加工数个表面易于保证这些表面间的相互位置精度。使用设备少,大量生产可采用高效率的专用机床,以提高生产率。但采用复杂的专用设备和工艺装备,使成本增高,调整维修费事,生产准备工作量大。一般情况下,单件小批生产中,为简化生产管理,多将工序适当集中。但由于不采用专用设备,工序集中程序受到限制。结构简单的专用机床和工夹具组织流水线生产。加工工序完成以后,将工件清洗干净。清洗是在的含0.4%1.1%苏打及0.25%0.5%亚硝酸钠溶液中进行的。清洗后用压缩空气吹干净。保证零件内部基本无杂质、铁屑、毛刺、砂粒等的残留物。3.4.2 工序的集中与分散制订工艺路线时,应考虑工序的数目,采用工序集中或工序分散是其两个不同的原则。所谓工序集中,就是以较少的工序完成零件的加工,反之为工序分散。 (1) 工序集中的特点工序数目少,工件装,夹次数少,缩短了工艺路线,相应减少了操作工人数和生产面积,也简化了生产管理,在一次装夹中同时加工数个表面易于保证这些表面间的相互位置精度。使用设备少,大量生产可采用高效率的专用机床,以提高生产率。但采用复杂的专用设备和工艺装备,使成本增高,调整维修费事,生产准备工作量大。(2) 工序分散的特点工序内容简单,有利选择最合理的切削用量。便于采用通用设备。简单的机床工艺装备。生产准备工作量少,产品更换容易。对工人的技术要求水平不高。但需要设备和工人数量多,生产面积大,工艺路线长,生产管理复杂。工序集中与工序分散各有特点,必须根据生产类型。加工要求和工厂的具体情况进行综合分析决定采用那一种原则。一般情况下,单件小批生产中,为简化生产管理,多将工序适当集中。但由于不采用专用设备,工序集中程序受到限制。结构简单的专用机床和工夹具组织流水线生产。由于近代计算机控制机床及加工中心的出现,使得工序集中的优点更为突出,即使在单件小批生产中仍可将工序集中而不致花费过多的生产准备工作量,从而可取的良好的经济效果。3.4.3 加工阶段的划分零件的加工质量要求较高时,常把整个加工过程划分为几个阶段:(1) 粗加工阶段粗加工的目的是切去绝大部分多余的金属,为以后的精加工创造较好的条件,并为半精加工,精加工提供定位基准,粗加工时能及早发现毛坯的缺陷,予以报废或修补,以免浪费工时。粗加工可采用功率大,刚性好,精度低的机床,选用大的切前用量,以提高生产率、粗加工时,切削力大,切削热量多,所需夹紧力大,使得工件产生的内应力和变形大,所以加工精度低,粗糙度值大。一般粗加工的公差等级为IT11IT12。粗糙度为Ra=80100m。(2) 半精加工阶段半精加工阶段是完成一些次要面的加工并为主要表面的精加工做好准备,保证合适的加工余量。半精加工的公差等级为IT9IT10。表面粗糙度为Ra=101.25m。(3) 精加工阶段精加工阶段切除剩余的少量加工余量,主要目的是保证零件的形状位置几精度,尺寸精度及表面粗糙度,使各主要表面达到图纸要求.另外精加工工序安排在最后,可防止或减少工件精加工表面损伤。精加工应采用高精度的机床小的切前用量,工序变形小,有利于提高加工精度精加工的加工精度一般为IT6IT7,表面粗糙度为Ra101.25m。(4) 光整加工阶段对某些要求特别高的需进行光整加工,主要用于改善表面质量,对尺度精度改善很少。一般不能纠正各表面相互位置误差,其精度等级一般为IT5IT6,表面粗糙度为Ra1.250.32m。此外,加工阶段划分后,还便于合理的安排热处理工序。由于热处理性质的不同,有的需安排于粗加工之前,有的需插入粗精加工之间。但须指出加工阶段的划分并不是绝对的。在实际生活中,对于刚性好,精度要求不高或批量小的工件,以及运输装夹费事的重型零件往往不严格划分阶段,在满足加工质量要求的前提下,通常只分为粗、精加工两个阶段,甚至不把粗精加工分开。必须明确划分阶段是指整个加工过程而言的,不能以某一表面的加工或某一工序的性质区分。例如工序的定位精基准面,在粗加工阶段就要加工的很准确,而在精加工阶段可以安排钻小空之类的粗加工。3.4.4 加工工艺路线方案的比较在保证零件尺寸公差、形位公差及表面粗糙度等技术条件下,成批量生产可以考虑采用专用机床,以便提高生产率。但同时考虑到经济效果,降低生产成本,拟订两个加工工艺路线方案,见表3.1。表3.1 加工工艺路线方案比较表工序号方案方案工序内容定位基准工序内容定位基准010铣左侧面右侧面和上端面铣左侧面右侧面和上端面020钻预制孔底面和侧面钻预制孔底面和侧面030粗、精铣上端面已加工预制孔和侧面拉内花键 25H7已加工预制孔和侧面040粗、精铣18H11底槽已加工预制孔和侧面粗、精铣18H11底槽内花键和侧面050钻2-M8通孔,攻丝已加工预制孔和侧面粗、精铣上端面内花键和侧面060拉内花键 25H7已加工预制孔和侧面钻2-M8通孔,攻丝内花键和侧面070去毛刺,清洗去毛刺,清洗080检验检验加工工艺路线方案的论证:方案、主要区别在于在加工上端面及以下工序时,所选定位基准不同,方案选用预制孔为主要定位基准,方案选用花键作主要定位基准,很显然选用内花键做定位基准更符合设计要求,因为其表面精度更高,且和某些需加工面有位置精度要求。由以上分析,方案为合理、经济的加工工艺路线方案。具体的工艺过程见表3.2。表1.2 加工工艺过程表工序号工 种工作内容说 明010铸造金属型浇铸铸件毛坯尺寸:长: 宽: 高:预制孔、底槽不铸出020热处理退火030铣铣侧面专用铣夹具装夹;卧式铣床(X52K)040钻钻预制孔专用夹具装夹;轻型圆柱立式钻床050拉拉内花键专用夹具装夹;卧式拉床(L6120)060铣铣底槽18H11,深35mm专用夹具装夹;卧式铣床()070铣粗、精铣上端面专用夹具装夹;卧式铣床()080钻攻丝钻通孔6.7mm攻M8螺纹专用夹具装夹;摇臂钻床090去毛刺清洗100检验入库3.5 ca6140车床拨叉831003的偏差,加工余量,工序尺寸及毛坯尺寸的确定ca6140车床拨叉831003其材料是HT200,采用的是金属型铸造,生产类型为中批量生产。3.5.1 毛坯的结构工艺要求(1) ca6140车床拨叉831003为铸造件,对毛坯的结构工艺有一定要求: 铸件的壁厚应合适、均匀,不得有突然变化。 铸造圆角要适当,的得有尖棱、尖角。 铸件的结构要尽量简化。 加强肋的厚度和分布要合理,以免冷却时铸件变形或产生裂纹。 铸件的选材要合理,应有较好的可铸性。(2) 设计毛坯形状、尺寸还应考虑到: 各加工面的几何形状应尽量简单。 工艺基准以设计基准相一致。 便于装夹、加工和检查。 结构要统一,尽量使用普通设备和标准刀具进行加工。在确定毛坯时,要考虑经济性。虽然毛坯的形状尺寸与零件接近,可以减少加工余量,提高材料的利用率,降低加工成本,但这样可能导致毛坯制造困难,需要采用昂贵的毛坯制造设备,增加毛坯的制造成本。因此,毛坯的种类形状及尺寸的确定一定要考虑零件成本的问题但要保证零件的使用性能。在毛坯的种类形状及尺寸确定后,必要时可据此绘出毛坯图。3.5.2 ca6140车床拨叉831003的偏差计算(1) 侧面加工的偏差及加工余量计算 本次加工面用于以后加工中的定位面,一次性铣削到尺寸80mm,查参考文献12表1-25,得侧面加工偏差为。(2) 预制孔及花键孔的偏差及加工余量计算 加工预制孔时,由于铸造是没铸出,且为一次钻出,通过拉削后保证花键尺寸,预制孔尺寸,查参考文献5表2.3-54,得花键拉削余量为0.7-0.8mm,取0.8mm,即预制孔加工到,一次拉削到设计要求,查参考文献5表1.12-11,得花键偏差为。(3) 拨叉上端面的偏差及加工余量计算根据工序要求,其加工分粗、精铣加工。各工步余量如下:粗铣:参照参考文献5表3.2-23。其余量值规定为,现取。表3.2-27粗铣平面时厚度偏差取。精铣:参照参考文献5表2.3-59,其余量值规定为。铸造毛坯的基本尺寸为根据参考文献5表2.3-11,铸件尺寸公差等级选用IT7,再查表2.3-9可得铸件尺寸公差为毛坯的名义尺寸为:毛坯最小尺寸为:毛坯最大尺寸为:粗铣后最大尺寸为:粗铣后最小尺寸为: 精铣后尺寸与零件图尺寸相同,即保证尺寸72mm,表面与花键轴的平行度公差为0.1mm。(4) 18H11()槽偏差及加工余量:铸造时槽没铸出,参照参考文献8表21-5,得粗铣其槽边双边机加工余量2Z=2.0mm,槽深机加工余量为2.0mm,再由参照参考文献3表21-5的刀具选择可得其极限偏差:粗加工为,精加工为。粗铣两边工序尺寸为:;粗铣后毛坯最大尺寸为:;粗铣后毛坯最小尺寸为:16+0=16mm;粗铣槽底工序尺寸为:33mm;精铣两边工序尺寸为:,已达到其加工要求:。(5) 2-M8螺纹偏差及加工余量:参照参考文献5表2.2-2,2.2-25,2.3-13和参考文献12表1-8,可以查得:钻孔的精度等级:,表面粗糙度,尺寸偏差是查参考文献5表2.3-47,表2.3-48,表2.3-71。确定工序尺寸及加工余量为:加工该组孔的工艺是:钻攻丝钻孔: 攻丝:攻2-M8螺纹孔。 3.6 确定切削用量及基本工时(机动时间)工序1:铣侧面机床:卧式铣床刀具:根据参考文献4表10-231,选用高速钢错齿三面刃铣刀,规格为:,齿数为12齿。铣削深度:每齿进给量:查参考文献5表2.4-75,取。铣削速度:查参考文献4表11-94,得,取机床主轴转速: 查参考文献5表3.1-74取实际切削速度:进给量:工作台每分进给量: 被切削层长度:由毛坯尺寸可知 刀具切入长度: =82mm刀具切出长度:取走刀次数为1机动时间:工序2:钻预制孔机床:轻型圆柱立式钻床刀具:查参考文献4表10-175,选高速钢直柄麻花钻,钻预制孔到21.2mm,所以。进给量:根据参考文献5表2.4-38,取切削速度:参照参考文献5表2.4-41,取机床主轴转速,有:,按照参考文献5表3.1-36,取所以实际切削速度:切削工时 被切削层长度:刀具切入长度: 刀具切出长度: 取走刀次数为1机动时间: 工序3:拉内花键机床:卧式拉床L6120。刀具:查参考文献9表1.3-1,选择拉刀类型为矩形花键拉刀第三型号,该刀具特点:拉削长度大于30mm,同时加工齿数不小于5。材料:W18Cr4V做拉刀材料,柄部采用40Cr材料(具体刀具设计见拉刀设计)。拉削过程中,刀具进给方向和拉削方向一致,拉刀各齿齿升量详见拉刀设计,拉削的进给量即为单面的齿升量。查参考文献5表2.4-118和2.4-119,确定拉削速度=0.1160.08,取。拉削工件长度:;拉刀长度:(见拉刀设计);拉刀切出长度=510mm,取。走刀次数一次。根据以上数据代入公式(计算公式由参考文献5表2.5-20获得),得机动时间工序4:粗、精铣18H11底槽机床:立式升降台铣床()刀具:根据参考文献4表21-5选用高速钢镶齿三面刃铣刀。外径160mm,内径40mm,刀宽粗铣16mm,精铣18mm,齿数为24齿。(1) 粗铣16槽铣削深度:每齿进给量:查参考文献5表2.4-75,得,取。铣削速度:查参考文献8表30-33,得机床主轴转速:查参考文献5表3.1-74取实际切削速度:进给量:工作台每分进给量: 被切削层长度:由毛坯尺寸可知 刀具切入长度: =81mm刀具切出长度:取走刀次数1次机动时间: (2) 精铣18槽 切削深度:根据参考文献5表查得:进给量,查参考文献5表2.4-82得切削速度,机床主轴转速:,查参考文献5表3.1-74取实际切削速度:进给量:工作台每分进给量: 被切削层长度:由毛坯尺寸可知, 刀具切入长度: =81mm刀具切出长度:取走刀次数为1机动时间: 本工序机动时间工序5:粗、精铣上端面机床:卧式铣床刀具:根据参考文献4表10-231,选用高速钢错齿三面刃铣刀,规格为:,齿数为12齿。(1) 粗铣上端面铣削深度:每齿进给量:查参考文献5表2.4-75,取。铣削速度:查参考文献4表11-94,得,取机床主轴转速: 查参考文献5表3.1-74取实际切削速度:进给量:工作台每分进给量: 被切削层长度:由毛坯尺寸可知 刀具切入长度: =82mm刀具切出长度:取走刀次数为1机动时间: (2) 精铣上端面 切削深度:根据参考文献4表11-91查得:每齿进给量,取,根据参考文献4表11-94查得切削速度机床主轴转速:,按照参考文献5表3.1-74取实际切削速度:进给量:工作台每分进给量: 被切削层长度:由毛坯尺寸可知 刀具切入长度: =81mm刀具切出长度:取走刀次数为1机动时间: 本工序机动时间工序6:钻孔并攻丝机床:摇臂钻床刀具:根据参照参考文献5表4.3-9硬质合金锥柄麻花钻头。(1) 钻孔mm钻孔前铸件为实心,根据上文所的加工余量先钻孔到再攻丝,所以。钻削深度:进给量:根据参考文献5表2.4-38,取切削速度:参照参考文献5表2.4-41,取机床主轴转速,有:,按照参考文献5表3.1-31取所以实际切削速度:被切削层长度:刀具切入长度: 刀具切出长度: 取走刀次数为1,钻孔数为2个机动时间: (2) 攻2-M8螺纹通孔刀具:钒钢机动丝锥 进给量:查参考文献5表1.8-1得所加工螺纹孔螺距,因此进给量切削速度:参照参考文献5表2.4-105,取机床主轴转速:,取丝锥回转转速:取实际切削速度: 被切削层长度:刀具切入长度:刀具切出长度:,加工数为2机动时间:本工序机动时间:。3.7 时间定额计算及生产安排根据设计任务要求,该ca6140车床拨叉831003的年产量为5000件。一年以240个工作日计算,每天的产量应不低于21件。设每天的产量为21件。再以每天8小时工作时间计算,则每个工件的生产时间应不大于22.8min。参照参考文献5表2.5-2,机械加工单件(生产类型:中批以上)时间定额的计算公式为: (大量生产时) 因此在大批量生产时单件时间定额计算公式为: 其中: 单件时间定额 基本时间(机动时间) 辅助时间。用于某工序加工每个工件时都要进行的各种辅助动作所消耗的时间,包括装卸工件时间和有关工步辅助时间 布置工作地、休息和生理需要时间占操作时间的百分比值3.7.1 铣侧面加工机动时间:辅助时间:参照参考文献5表2.5-41,取工步辅助时间为。由于在生产线上装卸工件时间很短,并查参考文献5表2.5-42,取装卸工件时间为。则:根据参考文献5表2.5-43,单件时间定额有:22.8min因此,达到生产要求。3.7.2 钻预制孔加工机动时间:辅助时间:参照参考文献5表2.5-41,取工步辅助时间为。由于在生产线上装卸工件时间很短,并查参考文献5表2.5-42,取装卸工件时间为。则:根据参考文献5表2.5-43,单件时间定额有:22.8min因此,达到生产要求。3.7.3 拉25H7内花键机动时间: 辅助时间:参照参考文献3表2.5-66,取工步辅助时间为。查参考文献5表2.5-67取装卸工件时间为。则:根据参考文献5表2.5-68得单间时间定额有:22.8min因此,达到生产要求。3.7.4 粗、精铣18H11底槽(1) 粗铣16槽机动时间:辅助时间:参照参考文献5表2.5-45,取工步辅助时间为。查参考文献5表2.5-46取装卸工件时间为,单件加工时已包括布置、休息时间,由于此次工序中装夹了两个加工件,应乘以多件装夹系数,查该表注释得两件装夹系数为0.6,因此装卸工件时间min,则。:根据参考文献5表2.5-48,单间时间定额有:22.8min因此,达到生产要求。(2) 精铣18H11槽机动时间:辅助时间:参照参考文献5表2.5-45,取工步辅助时间为。查参考文献5表2.5-46取装卸工件时间为,单件加工时已包括布置、休息时间,由于此次工序中装夹了两个加工件,应乘以多件装夹系数,查该表注释得两件装夹系数为0.6,因此装卸工件时间为min,则。:根据参考文献5表2.5-48,单间时间定额有:22.8min因此,达到生产要求。3.7.5 粗、精铣上端面加工机动时间:辅助时间:参照参考文献5表2.5-45,取工步辅助时间为。查参考文献5表2.5-46取装卸工件时间为。则:根据参考文献5表2.5-48,单间时间定额有:22.8min因此,达到生产要求。3.7.6 钻、攻2-M8螺纹孔(1) 钻6.7mm孔机动时间: 辅助时间:参照参考文献5表2.5-41,取工步辅助时间为。查参考文献5表2.5-42取装卸工件时间为。则:根据参考文献5表2.5-43,单间时间定额有:22.8min因此,达到生产要求。(2) 攻2-M8螺纹孔机动时间: 辅助时间:参照参考文献5表2.5-41,取工步辅助时间为。查参考文献5表2.5-42取装卸工件时间为。则:根据参考文献5表2.5-43,单间时间定额有:22.8min因此,达到生产要求。时间定额填入工序卡中,工艺过程卡、工序卡见(附表)本设计中的工艺文件部分。3.8 本章总结 本章确定了零件的工艺路线,以及设计夹具前的定位基准选择,为后续的专用夹具设计做好准备,根据毛坯尺寸及设计要求确定各个加工方案,再由各个加工方案选择机床类型、刀具类型、切削用量以及机加工时间并编入工艺文件中。 结 论毕业设计是本科毕业前的一次非常难得的理论与实际相结合的机会,通过本次设计,对ca6140车床拨叉831003的加工工艺分析,对工艺设计有了进一步认识,从书上的理论知识转换到实际运用,是一个漫长而艰苦的过程,在设计过程中遇到了很多自己不能独立解决的问题,在卢老师的指导下,问题得以一一解决。在本次设计中,对零件的工艺分析是整个设计的前提,一个好的工艺规程应考虑加工工艺装备等,如工序的合理性、工人的劳动强度等。设计夹具时综合分析夹具发展现状,即高精、高效、经济。攀枝花学院毕业设计(论文) 参考文献参 考 文 献1 李旦,邵东向,王杰机床专用夹具图册M,哈尔滨:哈尔滨工业大学出版社,2005。2 贵州工学院机械制造工艺教研室机床夹具结构图册M,贵阳:贵州任命出版社,1983。3 陈宏钧实用金属切削手册M,北京:机械工业出版社,2005。4 陈宏钧实用机械加工工艺手册M,北京:机械工业出版社,2003。 5 李洪机械加工工艺手册M,北京:机械工业出版社,1990。6 马贤智机械加工余量与公差手册M,北京:中国标准出版社,1994。7 强毅设计图实用标准手册M,北京:科学出版社,2000。8 杨叔子机械加工工艺师手册M,北京:机械工业出版社,2001。9 四川省机械工业局复杂刀具设计手册M,北京:机械工业出版社,1979。10 东北重型机械学院,洛阳农业机械学院,长春汽车厂工人大学机床夹具设计手册M,上海:上海科学技术出版社,1980。11 李庆余,张佳机械制造装备设计 M,北京:机械工业出版社,2003。12 廖念钊,莫雨松,李硕根互换性与技术测量M,中国计量出版社,2000:9-19。13 王光斗,王春福机床夹具设计手册M,上海科学技术出版社,2000。14 何玉林,沈荣辉,贺元成机械制图M,北京:机械工业出版社,2000。15 邓文英金属工艺学M,北京:高等教育出版社,2001。16 Machine Tools N.chernor 1984.17 Machine Tool Metalworking John L.Feirer 1973.18 Handbook of Machine Tools Manfred weck 1984 . 45攀枝花学院毕业设计(论文) 致 谢致 谢首先,我要感谢卢宗彪老师对毕业设计的指导。在毕业设计中,卢老师花了大量的时间提出了很多的设计问题,并给予了很多的建议,让我知道了在做设计时应多方面考虑问题,同时,卢老师认真、负责的工作态度,让我在此次设计路上走的更为平坦,衷心的感谢卢老师,您辛苦了!同时,我深深感谢在大学四年中教授我知识的老师们。你们辛苦的付出,让我在学习中收获了很多,在你们的课堂上,我受益匪浅,得到了不少对我论文有帮助的知识和想法。我也非常感谢我的父母。在学习和生活上,他们一直都很支持我,使我能全身心地投入到学习中,在此,我想对我的父母说:你们辛苦了,我会尽最大的努力来让你们过上最幸福的日子,请相信我。最后,很感谢阅读这篇毕业设计(论文)的人们。感谢您们抽出宝贵的时间来阅读这篇毕业设计(论文)。 46前 言通过所学的专业课知识(公差与配合、工程材料、机械原理、机械设计制造、机械制造技术基础等)和金工实习使我们对机械设计制造有了一定的感性和理性认识。这次机床工艺及夹具设计让我们对所学的专业课得以复习、巩固和应用。是理论和实践相结合的有效手段。不仅为大四的毕业设计做准备,而且为以后的工作打下一定的基础。 在这次设计中,我们主要设计CA6140拨叉的夹具。在设计中阅读大量的参考资料并且得到老师的指导由于能力有限在设计中难免有不足之处,恳请各位老师、同学批评指正。一、零件的分析(一)零件的作用 题目给定的零件是CA6140拨叉(见附图1)它位于车床变速机构中,主要其换挡作用。通过拨叉的拨动使车床滑移齿轮与不同的齿轮啮合从而达到要求的主轴转速。宽度为30mm的面的尺寸精度要求很高,在拨叉工作工程中,和如果拨叉和槽的配合尺寸精度不高或者它们之间的空隙很大时。滑移齿轮就达不到很高的定位精度,这样滑移齿轮就不能很好的与其他齿轮进行正确有效的啮合。从而影响整个传动系统的工作。所以拨叉宽度为30mm的面和槽之间要达到很高的配合精度。 (二)零件的工艺分析 CA6140拨叉共有两组加工表面: 1、这一组加工表面包括:A端面和轴线与A端面相垂直的 花键底孔 2、这一组加工表面包括: 六个方齿花键孔,及25mm花键底孔两端的275倒角。对于两组加工表面可先加工一组表面,再用专用夹具加工另一组表面。二、工艺规程设计(一)确定毛坯的制造形式此次所设计的拨叉材料为HT200,根据材料成型工艺可知用金属型铸造。该零件能够承受较大载荷和冲击载荷,能够满足使用要求。因为生产纲领为大批量生产。因为零件形状简单故毛坯形状需与零件的形状尽量接近,又因内孔很小,可不铸出。毛坯零件图见附图2。 (二)基准面的选择1、粗基准的选择:因为要保证花键的中心线垂直于拨动滑移齿轮的右端面。所以以40的外圆表面为粗基准。2、精基准的选择:为了保证定位基准和加工工艺基准重合,所以选择零件的左端面为精基准。(三)制定工艺路线 工艺路线方案一:工序一:铸造毛坯;工序二:粗、半精铣左端面C面,工序三:钻孔并扩花键底孔22并锪275倒角;工序四:拉花键25H7工序五:粗、半精铣底面D面;工序六:钻配作孔、螺纹孔;工序七:粗、半精铣槽;工序八:去毛刺;工序九:终检,入库。工艺路线方案二:工序一:铸造毛坯;工序二:粗、半精铣左端面C面,工序三:终检,入库。工序四:拉花键25H7工序五:粗铣底面D面及18H11槽;工序六:半精铣底面D面及18H11槽;工序七:钻配作孔、螺纹孔;工序八:去毛刺;工序九:钻孔并扩花键底孔22并锪275倒角;比较两种工序加工方案,考虑到加工过程中粗精铣同一面可用同一夹具和刀具,为了减少换夹具及刀具的时间,缩短加工工时提高加工效率,故采用第一种加工方案。(四)、机械加工余量、工序尺寸及毛坯尺寸的确定: C6140拨叉材料为HT200毛坯质量为0.84kg,b=220MPa,HBS=157。 根据上述原始资料和加工工艺,分别确定各个加工表面的机械加工余量,工序尺寸以及毛坯尺寸。 根据零件图计算轮廓尺寸,长40mm,宽为80mm,高为75mm,故零件最大轮廓尺寸为80mm。 选取公差等级CT由机械制造技术基础课程设计指南中表5-1可查得毛坯件的公差等级为810级,取为10级。 求铸件尺寸公差 根据加工面的基本尺寸和铸件公差等级CT,由机械制造技术基础课程设计指南中表5-3可查得尺寸公差为CT=3.2mm 求机械加工余量由机械制造技术基础课程设计指南表5-5查得机械加工余量等级范围为DF,取为E级 求RAM(要求的机械加工余量)对所有的加工表面取同一数值,由机械制造技术基础课程设计指南表5-4查得最大轮廓尺寸为80mm、机械加工余量为E级,得RAM数值为0.7mm。 求毛坯尺寸 2-M8通孔和5锥孔较小铸成实心;C、面单侧加工,应由机械制造技术基础课程设计指南式5-2求出,即: R=F+RAM+CT/2=80+0.7+3.2/2=82.3mm D面为单侧加工,毛坯尺寸由机械制造技术基础课程设计指南式5-1求出,即: R=F+RAM+CT/2=72+0.7+3.2/2=74.3mm为了简化铸件的形状取R75mm 铸件毛坯尺寸公差与加工余量见下表:项目C面D面公差等级CT1010加工面基本尺寸8072铸件尺寸公差3.23.2机械加工余量等级EERAM0.70.7毛坯基本尺寸82.3751、C面的单边总加工余量为Z2.3mm。查机械制造技术基础课程设计指南表5-49精加工余量故粗加工余量为Z1.3m2、D面精加工余量同C面Z1mm故D面粗加工余量Z2mm3、花键孔要求以花键外径定心,故采用拉削加工内空尺寸为。由机械制造技术基础课程设计指南表5-42却定孔的加工余量分配:钻孔:20mm扩孔:22mm拉花键孔(6-25H7*6H9)4、铣18H11槽由机械制造技术基础课程设计指南表5-41查得粗铣后半精铣宽度余量Z3mm粗铣后公差为+0.18+0.27半精铣后公差为+0.11(IT11)(五)确定切削用量及基本工时 工序一:铸造毛坯工序二:粗、半精铣左端面7540面即C面。一、 粗铣面7540面1、 背吃刀量的确定因为切削余量较小故一次切削就可切除所有余量故a10=z=1.3mm。2、 进给量的确定。选用硬质合金端铣刀刀具材料为YG6铣刀直径为8mm齿数为10,选用X5032,立式升降台铣床,功率为7.5KW。由实用机械加工工艺手册表1192可查得每齿进给量fz0.140.24mm取fz0.2mm/z3、 铣削速度的确定。由实用机械加工工艺手册表11-94可查得灰铸铁的硬度为150225HBS,查得Vc=6010m/min。则主轴转速为n1000Vc/D238.8437.9r/min 。VffzZn477.6875.6r/mm。故取n300r/min ,Vf480mm/min。切削工时:由切削用量简明手册表3.26可查得入切量及超切量Y+=12mm。故 t 0.18mim。二、 精铣7540面1、 背吃刀量的确定由实用机械加工工艺手册表6-30查得半精铣的铣削用量为1mm ,即ap1mm。2、 进给量的确定选用与粗铣刀同样的刀具与机床,由实用机械加工工艺手册表11-92要求表面粗糙度为3.2查得每转进给量为0.51.0故取0.5mm/r3、 铣削速度的确定由实用机械加工工艺手册查得铣削速度为60110m/min则机床主轴转速n1000Vc/D=238.8437.9r/mim取n300r/min,则Vf150mm/min。4、 计算切削工时由切削用量简明手册表3.26查得入切量和超切量Y+12mm。则 t 0.61mim 工序三 钻22花键底孔,扩花键底孔22倒275o倒角1、 钻20的孔。1) 决定进给量由切削用量简明手册表2.7选择高速钢麻花钻头其直径do20mm。铸铁的硬度大于200HBS查得进给量f=0.430.53mm/r由于Yd80/204查得修正系数Ktf0.95则f0.410.50mm/r。由切削用量简明手册表2.8可查得钻头强度允许的进给量为f1.75mm/r。由切削用量简明手册表2.9可知机床进给机构强度所允许的钻削进给量。选用Z525钻床由表2.35查得进给机构允许的最大抗力Fmax8830N,do20.5,查f0.93mm/s,故取f0.48由切削用量简明手册表2.19查得高速钢钻头钻孔的轴向力F5510N小于Fmax,故可用。2) 确定钻头的磨钝标准及寿命。由切削用量简明手册表2.12查的钻头后刀面最大磨损量取0.6mm,寿命为T=15mim。 3) 确定切削速度 286.6r/min 由切削用量简明手册表2.35取n272r/min则实际切削速度Vc17.1 m/min。4)检验机床扭矩及功率 由切削用量简明手册表2.20可查得f0.5 mm/r时,Mc76.81Nm。当nc272r/min时由切削用量简明手册表2.35可查得Mm144.2Nm。 由切削用量简明手册表2.23查得Pc1.1 kw。Pe2.60.817.76 kw。 因为McMm,PcPe,故所选切削用量可用。 f0.48mm/r ,nnc272r/min。Vc17m/min。计算基本工时: tm由切削用量简明手册表2.29查得入切量与超切量分别为10mm和10mm。故: tm0.69 mim。二、扩20孔。1、确定背吃刀量由切削用量简明手册查得背吃刀量为2mm。2、确定进给量由切削用量简明手册查的f0.60.7mm/r。根据机床说明书取f0.62mm/r3、计算切削速度 5.78.5 m/min由此可知主轴的的转速为: n82.5r/min根据机床说明书取n140r/min,则实际切削速度v9.67 m/min 4、计算切削工时 由切削用量简明手册表2.5可查得Kv3060,取Kv45。 由机械加工工艺手册表3.5.1查得tm,式中各参数:L=80mm,L11.7072.107,取L12mm。故tm0.8min工序四 拉花键孔由机械加工工艺手册表4.1-42拉刀的齿开量查得矩形花键拉刀,工件材料铸铁的齿开量为0.040.1mm,取齿开量为0.06mm。拉削速度由机械加工工艺手册表4.165查得表面粗糙度要切Ra1.252.5,拉削速度为级的花键拉削速度为 Vc4.53.5 m/min 取Vc3 m/min拉削级别由机械加工工艺手册表4.166查得。拉削加工工时 t式中Zb为单面余量Zb 1.5 mmL为拉削表明长度 L80 mm为拉削系数,取1.2K 考虑机床返回行程系数取 k1.4v为拉削速度fz为拉刀单面齿开量z为拉刀同时工作齿数zL/PP为拉刀齿距 P(1.251.5)1.35 12 mm所以拉刀同时工作齿数为 zL/P=80/127所以 t 0.16 min工序五 粗、精铣8030面 一、粗铣8030面 1、加工余量的确定 由前面可知粗加工加工余量为2 mm,加工余量较小故采用一次切削故ap2 mm。 2、切削用量的确定 由机械加工工艺手册表2.120选择高速钢立铣刀,铣刀直径为16 mm齿数为3。 由机械加工工艺手册表2.196查得加工材料为灰铸铁,铣削宽度为awdo/4,铣刀的铣削速度为v18.29m/min,每齿进给量为0.0630.102 mm/z则主轴转速为 n=358.3577.2 r/min 取n460r/min,由此可得Vf0.093460 124.2 mm/min 3、铣削加工工时的计算 由机械加工工艺手册表2.194可查得 t 式中i为次给次数i 8 0.5do+(0.51.0)9 mm 12
