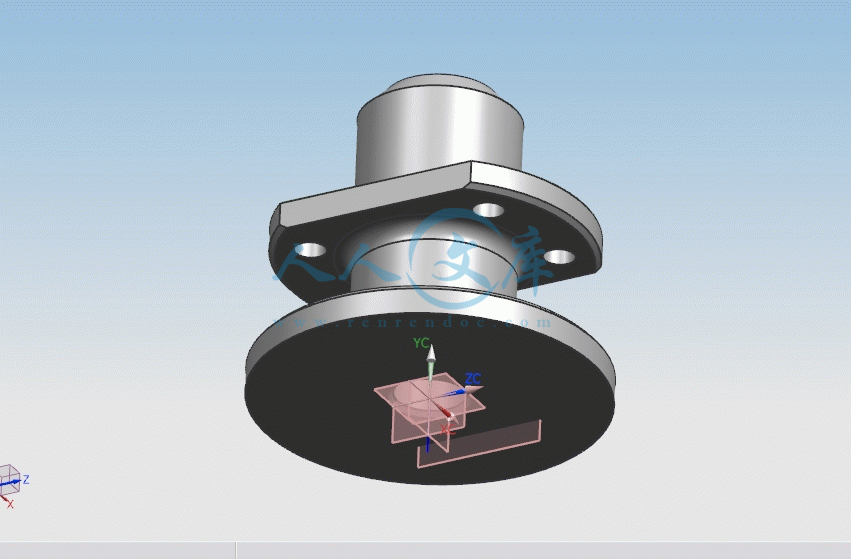

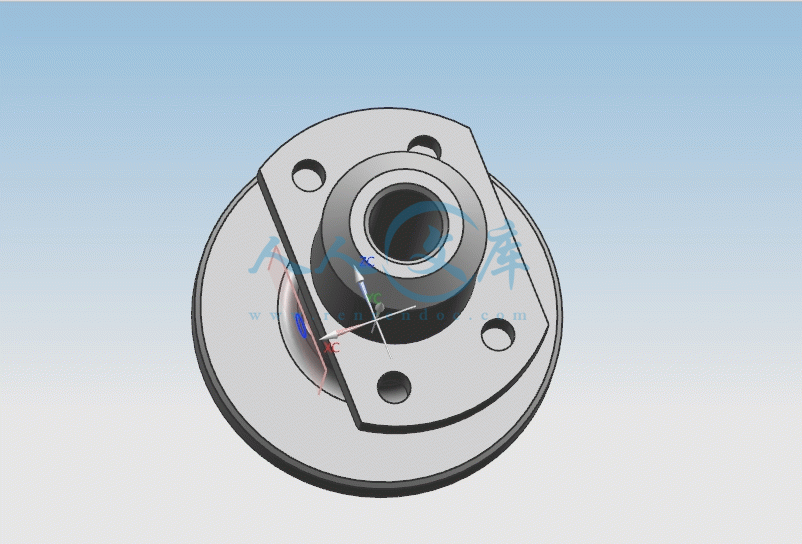

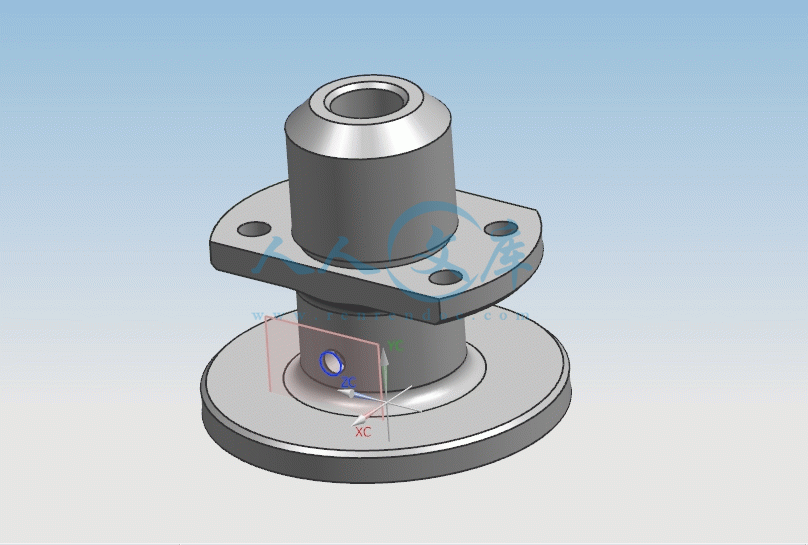

ugSANWEI.prt

压缩包内文档预览：

编号：342662 类型：共享资源大小：580.12KB 格式：RAR 上传时间：2014-10-03 上传人：QQ14****9609 IP属地：陕西

20
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 法兰盘拨叉 CA6140车床车床拨叉 831004 机械加工加工工艺工艺规程夹具设计工艺装备

资源描述：

CA6140车床法兰盘加工工艺规程及夹具设计

CA6140车床法兰盘831004的机械加工工艺规程及铣Φ90上下两侧平面夹具设计

法兰盘的夹具设计

CA6140车床法兰盘(831004型号)的加工工艺规程及夹具设计

CA6140车床法兰盘(831004)零件的机械加工工艺规程及专用夹具设计

CA6140车床法兰盘831004加工工艺及钻Ф20的孔夹具设计【工艺装备+优秀+带UG三维图零件图+4张CAD图纸】【03FLP831004】

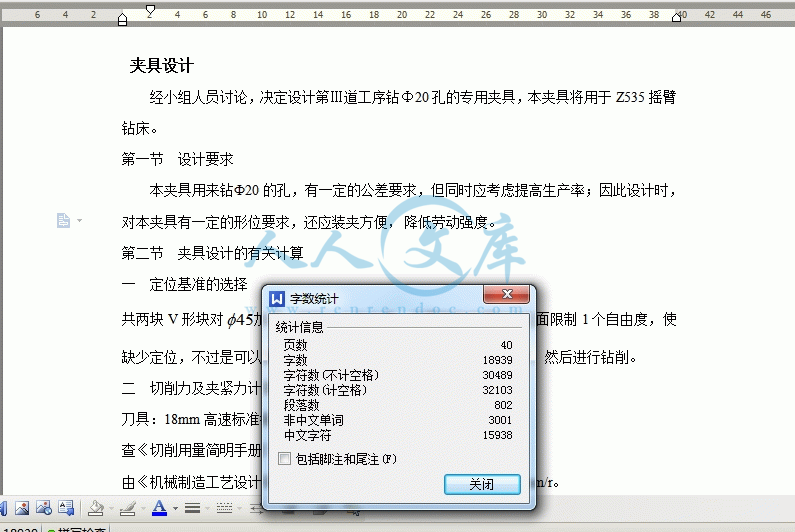

【带工艺过程工序综合卡片】【word文档包含：40页@正文18900字】【详情如下】【需要咨询购买全套设计请加QQ1459919609 】.bat

lingjiantu.igs

lingjiantu.stp

ugSANWEI.prt

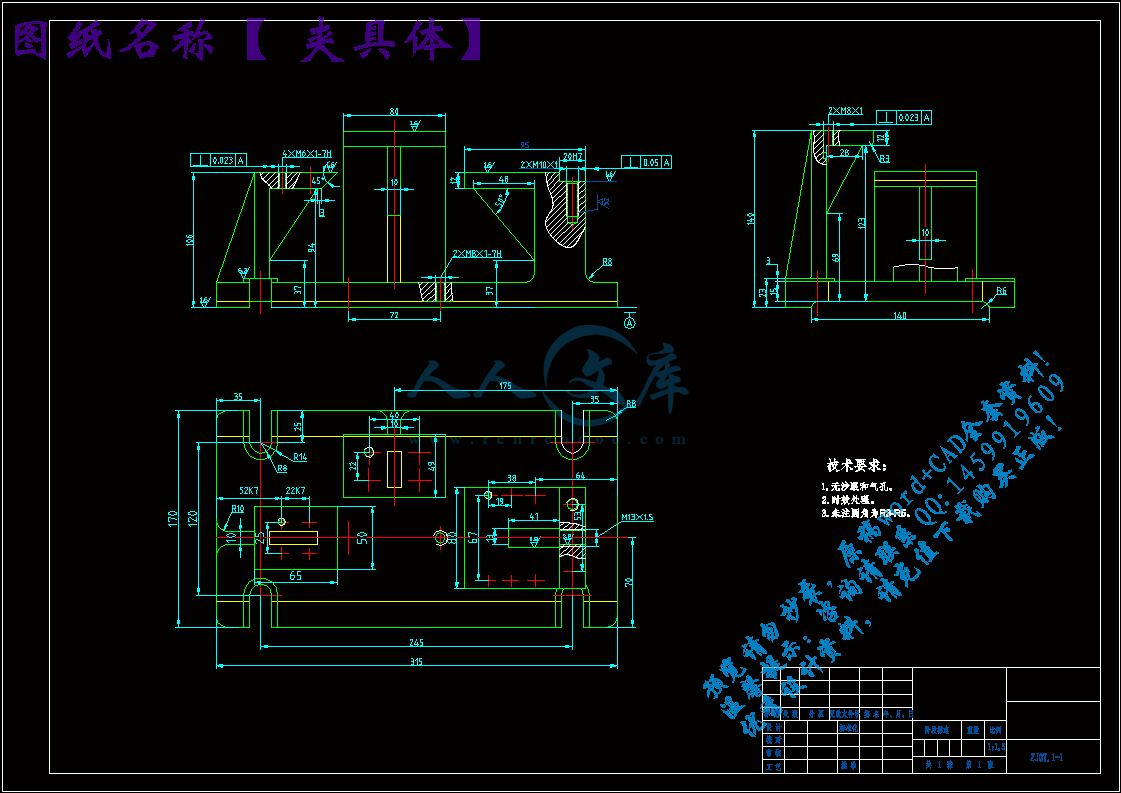

夹具体.dwg

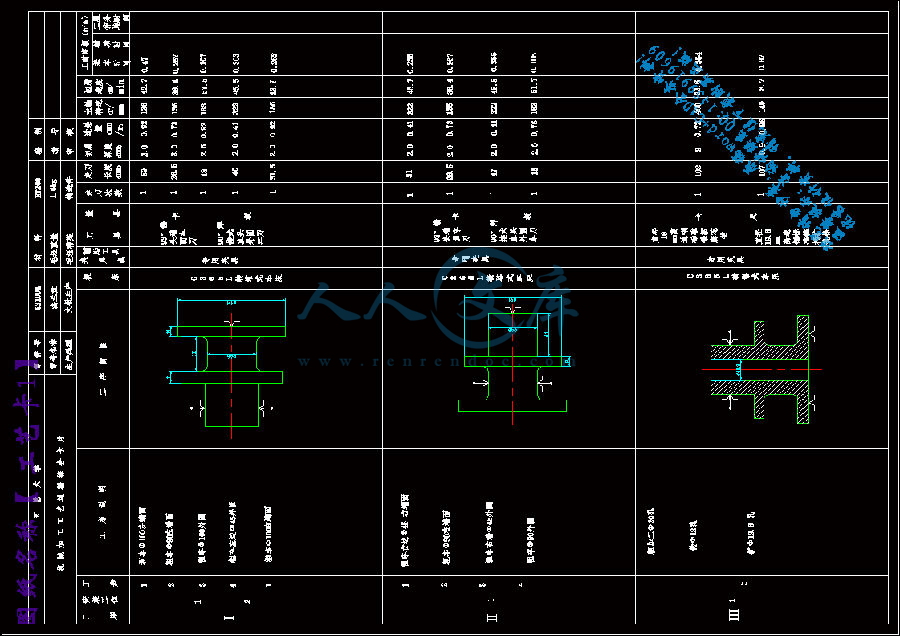

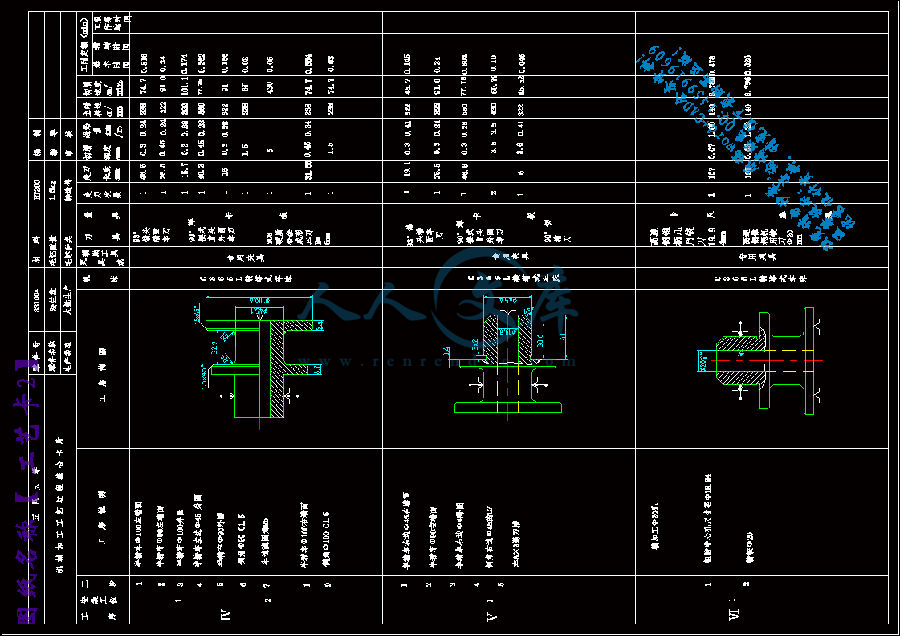

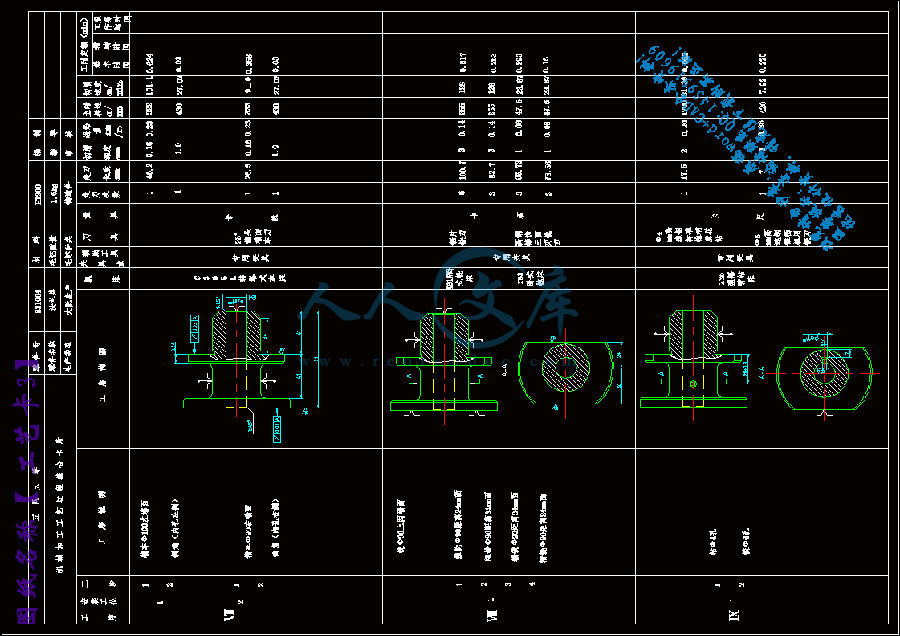

工艺卡1.dwg

工艺卡2.dwg

工艺卡3.dwg

工艺卡4.dwg

工艺卡5.dwg

正文.doc

正文说明书.doc

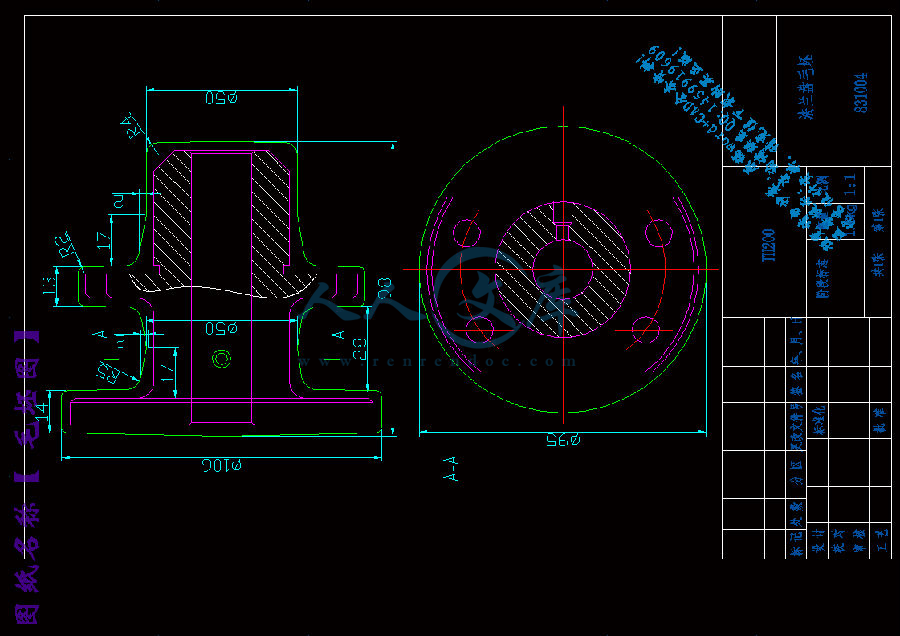

毛坯图.dwg

装配图.dwg

零件—法兰盘.dwg

序言1

零件的分析2

（一）零件的作用2

（二）零件的工艺分析2

工艺规程设计3

(一)确定毛坯的制造形式3

（二）基面的选择3

（三）制定工艺路线4

（四）机械加工余量、工序尺寸及毛皮尺寸的确定7

（五）确定切屑用量及基本工时9

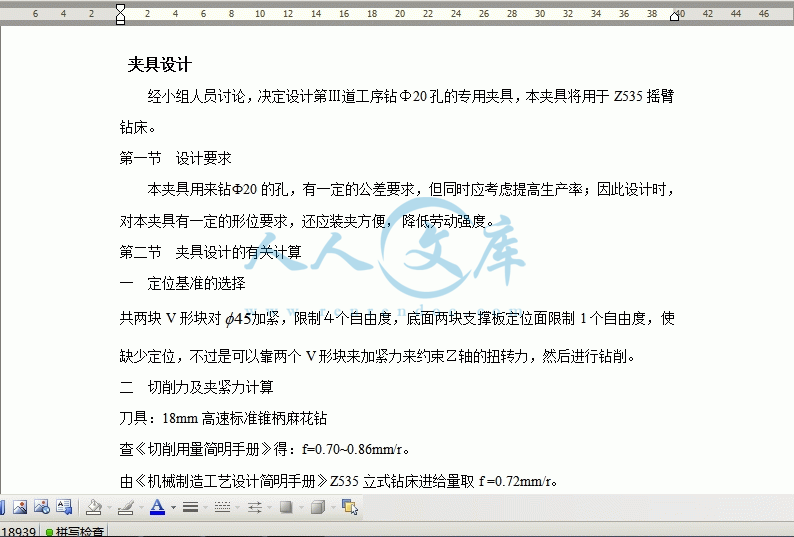

夹具设计34

第一节设计要求34

第二节夹具设计的有关计算34

三定位误差分析35

心得体会37

参考文献37

致谢38

序言

机械制造工艺课程设计是在我们基本完成了全部基础课、技术基础课、大部分专业课以及参加了生产实习之后进行的。这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。

通过本次课程设计，应该得到下述各方面的锻炼：

1 能熟练运用机械制造工艺设计中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。

2 提高结构设计的能力。通过设计夹具的训练，应当获得根据被加工零件的加工要求，设计出高效、省力、经济合理而且能保证加工质量的夹具的能力。

3 加强使用软件及图表资料。掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。

就我个人而言，通过这次设计，基本上掌握了零件机械加工工艺规程的设计，机床专用夹具等工艺装备的设计等。并学会了使用和查阅各种设计资料、手册、和国家标准等。最重要的是综合运用所学理论知识，解决现代实际工艺设计问题，巩固和加深了所学到的东西。并在设计过程中，学到了很多课堂上没有学到的东西。

能够顺利的完成这次课程设计，首先得助于王大承教授和其他老师的悉心指导，还有就是我们小组成员间合理的分工和小组成员们的努力。在设计过程中，由于对零件加工所用到的设备的基本性能和加工范围缺乏全面的了解，缺乏实际的生产经验，导致在设计中碰到了许多的问题。但在我们小组成员的共同努力下，我们通过请教老师和咨询同学，翻阅资料、查工具书，解决设计过程中的一个又一个的问题。在这个过程中，使我对所学的知识有了进一步的了解，也了解了一些设计工具书的用途，同时，也锻炼了相互之间的协同工作能力，和团体合作精神，学会包容和让解。及在此，十分感谢王大承教授的细心指导，感谢同学们的互相帮助。在以后的学习生活中，我将继续刻苦努力，不段提高自己。

本说明书主要是CA6140卧式车床上的法兰盘的有关工艺规程的设计说明,由于本身及小组成员能力水平有限，设计存在许多错误和不足之处，恳请老师给予指正，谢谢~！

零件的分析

（一）零件的作用

CA6140卧式车床上的法兰盘，为盘类零件，用于卧式车床上。车床的变速箱固定在主轴箱上，靠法兰盘定心。法兰盘内孔与主轴的中间轴承外圆相配，外圆与变速箱体孔相配，以保证主轴三个轴承孔同心，使齿轮正确啮合。

零件是CA6140卧式车床上的法兰盘，它位于车床丝杆的末端，主要作用是标明刻度，实现纵向进给。零件的 Φ100外圆上标有刻度线，用来对齐调节刻度盘上的刻度值，从而能够直接读出所调整的数值；外圆上钻有底部为上部为定位孔，实现精确定位。法兰盘中部的通孔则给传递力矩的标明通过，本身没有受到多少力的作用。

（二）零件的工艺分析

CA6140车床法兰盘共有两组加工的表面。

先分述如下：

1．以mm孔为精基准的加工表面。

这一组加工表面包括：一个的孔及其倒角；一个外圆及其倒角；外圆及其倒角；外圆及其倒角；外圆及其倒角；两端面（分别距离轴为24mm和34mm两端）；左端面和Φ90右端面；通孔。

2.以Φ90右端面为加工表面。

这一组加工表面包括：右端面；Φ90左端面；右端面；退刀槽；Φ4和孔。

这两组加工表面之间有着一定的位置要求：

（1）左端面与轴形位公差0.03mm。

（2）右端面与轴形位公差0.03mm。

（3）孔轴线与右端面位置公差0.6mm，同时与轴线垂直相交，并且与端洗平面（距离轴线为24mm）垂直。

经过对以上加工表面的分析，我们可先选定粗基准，加工出精基准所在的加工表面，然后借助专用夹具对其他加工表面进行加工，保证它们的位置精度。

参考文献

[1] 艾兴等编.切削用量简明手册.北京：机械工业出版社，1994.7

[2] 王绍俊主编. 机械制造工艺设计手册. 北京:??机械工业出版社，1985.11

[3] 机械加工实用手册编写组编写.机械加工实用手册. 北京:??机械工业出版社，1997.4

[4] 徐圣群主编.简明机械加工工艺手册.上海：上海科学出版社，1991.2第一版

[5] 周风云主编.工程材料及应用（第二版）.武汉：华中科技大学出版社，2002年11月

[6] 孙本绪、熊万武编.机械加工余量手册，北京：国防工业出版社，1999.11

[7] 陈望编著.车工实用手册.北京：中国劳动社会保障出版社，2002

[8] 蔡在亶编著.金属切削原理.上海：同济大学出版社，1994年8月第一版

[9] 马福昌编.金属切削原理与应用.山东：山东科技出版社，1982年1月第1版

[10] 张耀宸主编.机械加工工艺设计实用手册.北京：航空工业出版社，1993.12

[11] 曾志新主编.机械制造技术基础.武汉：武汉理工大学出版社，2004.4重印

[12] 王小华主编.机床夹具图册.北京：机械工业出版社，1995

[13] 陈锦昌等主编.计算机工程制图.广州：华南理工大学出版社，2001

[14] 赵家齐主编.机械制造工艺学课程设计指导书.北京：机械工业出版社，2000
















内容简介：: 序言机械制造工艺课程设计是在我们基本完成了全部基础课、技术基础课、大部分专业课以及参加了生产实习之后进行的。这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。通过本次课程设计，应该得到下述各方面的锻炼：1 能熟练运用机械制造工艺设计中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。2 提高结构设计的能力。通过设计夹具的训练，应当获得根据被加工零件的加工要求，设计出高效、省力、经济合理而且能保证加工质量的夹具的能力。3 加强使用软件及图表资料。掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。就我个人而言，通过这次设计，基本上掌握了零件机械加工工艺规程的设计，机床专用夹具等工艺装备的设计等。并学会了使用和查阅各种设计资料、手册、和国家标准等。最重要的是综合运用所学理论知识，解决现代实际工艺设计问题，巩固和加深了所学到的东西。并在设计过程中，学到了很多课堂上没有学到的东西。能够顺利的完成这次课程设计，首先得助于王大承教授和其他老师的悉心指导，还有就是我们小组成员间合理的分工和小组成员们的努力。在设计过程中，由于对零件加工所用到的设备的基本性能和加工范围缺乏全面的了解，缺乏实际的生产经验，导致在设计中碰到了许多的问题。但在我们小组成员的共同努力下，我们通过请教老师和咨询同学，翻阅资料、查工具书，解决设计过程中的一个又一个的问题。在这个过程中，使我对所学的知识有了进一步的了解，也了解了一些设计工具书的用途，同时，也锻炼了相互之间的协同工作能力，和团体合作精神，学会包容和让解。及在此，十分感谢王大承教授的细心指导，感谢同学们的互相帮助。在以后的学习生活中，我将继续刻苦努力，不段提高自己。本说明书主要是CA6140卧式车床上的法兰盘的有关工艺规程的设计说明,由于本身及小组成员能力水平有限，设计存在许多错误和不足之处，恳请老师给予指正，谢谢！本说明书主要是CA6140卧式车床上的法兰盘的有关工艺规程的设计说明,由于本身及小组成员能力水平有限，设计存在许多错误和不足之处，恳请老师给予指正，谢谢！零件的分析（一）零件的作用CA6140卧式车床上的法兰盘，为盘类零件，用于卧式车床上。车床的变速箱固定在主轴箱上，靠法兰盘定心。法兰盘内孔与主轴的中间轴承外圆相配，外圆与变速箱体孔相配，以保证主轴三个轴承孔同心，使齿轮正确啮合。零件是CA6140卧式车床上的法兰盘，它位于车床丝杆的末端，主要作用是标明刻度，实现纵向进给。零件的 100外圆上标有刻度线，用来对齐调节刻度盘上的刻度值，从而能够直接读出所调整的数值；外圆上钻有底部为上部为定位孔，实现精确定位。法兰盘中部的通孔则给传递力矩的标明通过，本身没有受到多少力的作用。（二）零件的工艺分析CA6140车床法兰盘共有两组加工的表面。先分述如下：1 以mm孔为精基准的加工表面。这一组加工表面包括：一个的孔及其倒角；一个外圆及其倒角；外圆及其倒角；外圆及其倒角；外圆及其倒角；两端面（分别距离轴为24mm和34mm两端）；左端面和90右端面；通孔。2.以90右端面为加工表面。这一组加工表面包括：右端面；90左端面；右端面；退刀槽；4和孔。这两组加工表面之间有着一定的位置要求：（1）左端面与轴形位公差0.03mm。（2）右端面与轴形位公差0.03mm。（3）孔轴线与右端面位置公差0.6mm，同时与轴线垂直相交，并且与端洗平面（距离轴线为24mm）垂直。经过对以上加工表面的分析，我们可先选定粗基准，加工出精基准所在的加工表面，然后借助专用夹具对其他加工表面进行加工，保证它们的位置精度。工艺规程设计(一)确定毛坯的制造形式1零件材料为HT200。考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，零件年产量为50万是大批量,，设其备品率为4%，机械加工废品率为1%，则该零件的年生产纲领为：N=Qn(1+备品率 + 机械加工废品率)=501(1+4%+1%)=52.5万(件/年)。而且零件加工的轮廓尺寸不大,在考虑提高生产率保证加工精度后可采用铸造成型。2.在铸造当中为了避免铸件浇不到和冷隔等缺陷，应要求铸件壁厚不小于最小壁厚。对于砂型铸造各类铸造合金铸件的最小壁厚，铸件的内壁厚度应小于外壁厚。金属型铸件最小壁厚：铸件轮廓尺寸 200200灰铸铁6mm。我们零件的最小轮廓尺寸是8 mm，已经符合要求。3.较小的孔和槽，或铸件的壁很厚，则不宜铸出，直接用机械加工成孔反而方便，对中心线位置要求高的孔不宜指出，这是因为铸出后很难保证中心度精确，用钻头扩孔无法纠正其中心位置。我的零件是最小的孔是，还有和。我这几个孔都没有铸造出来，这也是我们注意的一点！我选择的铸造的粗糙度是：初步选择的加工余量6.0mm。铸件缺陷层，粗糙度，还根据铸造机械加工余量的估算公式：计算出来的结果加工余量A=3.8MM，经过相关资料的总结的加工余量的外圆的加工余量A=6MM,其他加工面都是A=5MM。4.金属型铸造要求的条件:符合100或100以下的铸件,结构简单,经济合理性为成批大量生产.这也基本满足条件!我就选择金属型铸造。总之:零件形状并不复杂，而且零件加工的轮廓尺寸不大,因此毛坯形状可以与零件的形状尽量接近，内孔不铸出。毛坯尺寸通过确定加工余量后再决定。,在考虑提高生产率保证加工精度后可采用铸造成型。（二）基面的选择工艺规程设计中重要的工作之一。定位选择得正确与合理，可以使加工质量得到保证，生产率得宜提高。否则，加工工艺过程中会问题百出，更有甚者，还会造成零件大批报废，使生产无法正进行。（1）粗基准的选择。对于法兰盘零件而言可归为轴类零件，尽可能选择不加工表面为粗基准。而对有若干个不加工表面的工件，则应以与加工表面要求相互位置精度较高的不加工表面作粗基准。选择比较平整、平滑、有足够大面积的表面，并且不许有浇、冒口的残迹和飞边。根据这个基准选择原则，现选取右边外圆及的右端面的不加工外轮廓表面作为粗基准，利用三爪卡盘夹紧 45外圆可同时削除五个自由度，再以 90的右端面定位可削除一个自由度。对外圆、和（共两块V形块加紧，限制个自由度，底面两块支撑板定位面限制1个自由度，使缺少定位，不过是可以靠两个V形块来加紧力来约束轴的扭转力，然后进行钻削）的的加工，这样对于回转体的发兰盘而言是可以保证相关面的标准，确保的圆周度。（2）精基准的选择。以为精基准加工表面。这一组加工表面包括：右端面；左端面；右端面；退刀槽；4和孔。因为主要应该考虑基准重合的问题。当设计基准与工序基准不重合时，应该进行尺寸换算，这在以后还要专门计算，此处不再重复。（三）制定工艺路线制定工艺路线得出发点，应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证，在生产纲领已确定的情况下，可以考虑采用万能性机床配以专用工卡具，并尽量使工序集中来提高生产率。除此之外，还应当考虑经济效果，以便使生产成本尽量下降。1.工艺路线方案一一工艺路线方案一工序1.100粗车左端面。2、粗车90左侧面。3、粗车100外圆。4、粗车左45外圆。5、100粗车右端面。工序 1、粗车右45右端面。2、粗车90右侧面。3、粗车右45外圆。4、粗车90外圆。工序钻、扩、粗铰、精铰孔并车孔左端的倒角。工序1、半精车左、右端面、 2、左端面，精车左端面、左端面。半精车外圆、、4、半精车柱体的过度倒圆。5、车柱体上的倒角C1.5。工序1、半精车、精车右端面。2、车槽32。3、倒角C745和C145。工序精车左端面、右端面工序粗铣、精铣柱体的两侧面。工序钻 4孔，铰 6孔。工序钻孔。工序磨削B面，即外圆面、右端面、左端面。工序磨削外圆面，。工序磨削突台距离轴线24mm的侧平面。工序刻字刻线。工序XIV 镀铬。工序XV检测入库。2.工艺路线方案二工序粗车柱体左端面。工序粗加工20孔 1、钻中心孔18。2、扩孔19.8。工序粗车 100柱体右端面，粗车 90柱体左端面，半精车 100左、右端面、 90左端面，精车 100左端面、 90左端面，粗车外圆 45 、 100、 90，半精车外圆 45 、 90、 100、，车 100柱体的倒角，车 45 柱体的过度倒圆。工序粗车、半精车、精车 90右端面，车槽32，粗车、半精车外圆外圆及倒角。工序1、粗铰19.94。2、精铰20。工序精车左端面、右端面。工序铣90上两平面1、粗铣两端面。2、精铣两端面。工序钻 4孔，铰6孔工序钻 49透孔工序磨右45外圆，外圆100，外圆90。磨B面，即左45外圆面、 100右端面、90左端面工序磨90上距轴心24平面工序 B面抛光工序XIII 刻字刻线工序XIV 100外圆镀铬工序XV 检验入库3. 工艺方案的比较与分析上述两种工艺方案的特点在于：方案一是先粗加工表面的毛坯，基本按照加工原则来加工的，先粗加工半精加工精加工。给钻孔确定基准，确保孔的行位公差，不过一次性加工好，同时零件要求很高的，在后面的加工会对它的精度的影响，并且左端面和右端面要与轴有一定位置公差，这样很难保证它们的位置的准确性。而方案二是只给钻孔保证底座平面度，不过钻头的下钻时不能准确定位，会影响的位置公差，从而也影响后面加工的左端面和右端面的端面跳动。不过在方案二中粗钻扩和铰是分开加工，粗铰19.94。2、精铰20，放在精车左端面、右端面前面，这样确保左端面和右端面要与轴有一定位置公差。我们小组综合的方案如下：工序粗车零件左端1、100粗车左端面。2、粗车90左侧面。3、粗车100外圆。4、粗车左45外圆。5、100粗车右端面。工序粗车零件右端1、粗车右45右端面。2、粗车90右侧面。3、粗车右45外圆。4、粗车90外圆。工序粗加工20孔1、钻中心孔18。2、扩孔19.8工序半精车零件左端1、半精车100左端面。2、半精车90左侧面。3、半精车100外圆。 4、半精车左45外圆。5、半精车90外圆并倒角C1.5。6、车过渡圆角R5。7、半精车100右侧面。8、倒角C1.5。工序半精车零件右端1、半精车右45。2、半精车90右侧面。3、半精车右45外圆。右端面4、倒角C7。5、切槽32。工序精加工20孔1、粗铰19.94。2、精铰20。工序精车1、精车100左端面。2、倒角11.5（20）。3、精车90右侧面。4、倒角11.5（20）。工序铣90上两平面1、粗铣两端面。2、精铣两端面工序钻 4孔，铰6孔工序钻 49透孔工序磨外圆100，右45外圆，外圆90。磨B面，即左45外圆面、 100右端面、90左端面工序磨90上距轴心24mm平面工序XIII B面抛光工序XIV 刻字刻线工序XV 100外圆镀铬工序XVI 检验入库。总工艺方案的分析：我们的总方案基本克服了一二方案的缺点，继承它们的优点。可以做到先粗加工半精加工精加工，粗钻扩和铰是分开加工，粗铰19.94。2、精铰20，放在精车左端面、右端面前面，这样确保左端面和右端面要与轴有一定位置公差。可以确保加工面精度。（四）机械加工余量、工序尺寸及毛皮尺寸的确定“CA6140车床法兰盘”；零件材料为HT200，硬度190210HB，毛皮重量1.6kg，生产类型大批量，金属型铸造毛坯。据以上原始资料及加工路线，分别确定各家工表面的机械加工余量、工序尺寸及毛坯尺寸如下：1. 车外圆表面加工余量及公差。查机械制造工艺设计简明手册（以下称工艺手册）表2.22.5，取外圆表面长度余量均为2Z=6mm（均为双边加工）车削加工余量为：粗车: 2 2.5mm半精车: 20.3mm精车 : 20.16mm公差：径向的偏差为mm2.车、端面和、外圆表面加工余量：粗车 2 2mm半精车 20.3mm精车 : 20.16mm3.钻孔（）查工艺手册表2.22.5，先钻出来直径是18mm, 工序尺寸加工余量：钻孔 18mm扩孔 0.9mm粗铰孔 0.07 mm精铰 0.03mm公差：径向的偏差为mm4.钻孔（）一次性加工完成，加工余量为2Z=9mm5.铣削加工余量：粗铣：9mm（离中心轴为34 mm）精铣：2 mm粗铣：18mm (离中心轴为24 mm)精铣：3 mm 其他尺寸直接铸造得到由于本设计规定的零件为大批量生产，应该采用调整加工。因此在计算最大、最小加工余量时应按调整法加工方式予以确认。（五）确定切屑用量及基本工时工序(一).粗车100左端面（1）选择刀具选用93偏头端面车刀，参看机械制造工艺设计简明手册车床选用C365L转塔式车床，中心高度210mm。参看切削用量简明手册选择车刀几何形状，前刀面形状为平面带倒棱型，前角为10，后角为6，主偏角93,副偏角为10,刀尖角圆弧半径0.5，刃倾角为10。（2）确定切削用量（a）确定背吃刀量ap (即切深ap)粗车的余量为2mm。由于刀杆截面取最大吃刀深度6mm，所以一次走刀完成即ap=2mm。（b）确定进给量f查切削用量简明手册：加工材料HT200、车刀刀杆尺寸为16252、工件直径100mm、切削深度ap=2mm，则进给量为0.81.2mm/r。再根据C365L车床及机械制造工艺设计简明手册表4.23查取横向进给量取f =0.92mm/r。(c)选择磨钝标准及耐用度根据切削用量简明手册表1.9，取车刀后刀面最大磨损量为0.81.0mm。焊接车刀耐用度T=60min。(d) 确定切削速度V 根据切削用量简明手册表1.11当用YG6硬质合金车刀加工HT200（180199HBS），ap =2mm，f =0.92mm/r，查出V =1.05m/s。由于实际情况，在车削过程使用条件的改变，根据切削用量简明手册表1.28，查得切削速度的修正系数为：Ktv=1.0 KTv=1.0,Kkv=1.0,Kkrv=0.73,Kmv=(190/HBS)1.25=1.0,Ksv=0.85,Kkv=1.0。则修正后的V = VKtvKkvKkrvKmvKsvKTv =1.051.01.00.731.00.851.01.060=44m/min其中：Ktv为刀具材料改变时切削速度的修正系数。KTv为刀具耐用度改变时切削速度的修正系数。 Kkv为切削方式改变时切削速度的修正系数。 Kkrv为车刀主偏角改变时切削速度的修正系数。 Kmv为工件材料的强度和硬度改变时切削速度的修正系数。 Ksv为毛胚表面状态改变时切削速度的修正系数。则：n = 1000V/（D）=140r/min按C365L车床转速（机械制造工艺设计简明手册表4.22）选择与140r/min相近似的机床转速n =136r/min,则实际切削速度V = 42.7m/min。(e)校验机床功率车削时功率P 可由切削用量简明手册表1.25查得：在上述各条件下切削功率P =1.72.0KW，取2.0KW。由于实际车削过程使用条件改变，根据切削用量简明手册表1.29-2，切削功率修正系数为：Kkrfz = 0.89,Krofz= Ksfz =1.0,Krfz=0.87。其中：Kkrfz为主偏角变化时切削力的修整系数。 Krofz为车刀前角变化时切削力的修整系数。 Ksfz为刃倾角变化时切削力的修整系数。 Krfz为车刀刀尖圆弧半径变化时切削力的修整系数。则：修整后的P = PKkrfzKrofzKsfzKrfz = 1.55KW根据C365L车床当n =136r/min时，车床主轴允许功率PE=7.36KW。因P PEm=7.360.8=5.888KW，故所选的切削用量可在C365L上加工。（f）校验机床进给机构强度车削时的进给力Ff可由切削用量手册查表得Ff=1140N。由于实际车削过程使用条件的改变，根据切削用量简明手册查得车削过程的修正系数：Kkrf=1.17, Krof=1.0,Ksf =0.75,则: Ff =1140 1.17 1.0 0.75=1000N根据C365L车床说明书(切削用量简明手册),进给机构的进给力Fmax=4100N(横向进给)因Ff Fmax，所选的f =0.92mm/r进给量可用。综上，此工步的切削用量为：ap =2mm，f =0.92mm/r, n =136r/min, V =42.7m/min。（3）计算基本工时：按机械制造工艺设计简明手册表7-1中公式计算：刀具行程长度L= (d-d1)/2+L1+L2+L3。其中：L1为刀具切入长度。 L2为刀具切出长度。 L3为试切附加长度。由于车削实际端面d1=0mm,L1=4mm,L2=2mm,L3=0mm，则：L=（106-0）/2+4+2+0=59mm。T= Li /(fn)=591(0.92136)=0.47min （其中i为进给次数。）(二).粗车90左端面（1）选择刀具：与粗车100左端面同一把。（2）确定切削用量（a）确定背吃刀量ap粗车的余量为2mm由于刀杆截面取最大吃刀深度为6mm所以一次走刀完成即ap=2mm。(b) 确定进给量f查切削用量简明手册：加工材料HT200、车刀刀杆尺寸为16252 、工件直径90mm、切削深度ap =2mm，则进给量为0.60.8 mm/r。再根据C365L车床及机械制造工艺设计简明手册表4.23查取横向进给量取f =0.73mm/r。 (c) 确定切削速度V：根据切削用量简明手册表1.11当用YG6硬质合金车刀加工HT200（180199HBS），ap=2mm，f =0.73mm/r，查出V =1.05m/s。由于实际情况，在车削过程使用条件的改变，根据切削用量手册表1.25，查得切削速度的修正系数为：Ktv=KTv=1.0,Kkv=1.0,Kkrv=0.73,Kmv=(190/HBS)1.25=1.0,Ksv=0.85,Kkv=1.0。则修正后的V = VKtvKTvKkvKkrvKmvKsv =1.051.01.01.00.731.00.851.060=44m/min则：n =1000V/D=155r/min按C365L车床转速（机械制造工艺设计简明手册表4.22）选择与155r/min相近的机床转速n =136r/min,则实际切削速度V =38.4m/min。综上，此工步的切削用量为：ap =2mm，f =0.73 mm/r, n =136r/min, V =38.4m/min。（3）计算基本工时：L=（dd1）/2+L1+L2+L3 (其中d=95mm,d1=50mm,L1=4 mm,L2=L3=0 mm) =(9550)/2+4+0+0=26.5mmT= Li /(fn)=26.51(0.73136)=0.267min。（三).粗车100外圆（1）选择刀具：90焊接式直头外圆车刀，刀片厚度5mm，YG6硬质合金，前刀面带倒棱形，主偏角90，前角10，后角6，副偏角8，刃倾角10，刀尖圆弧直径0.5mm。（2）确定切削用量（a）确定背吃刀量粗车外圆，加工余量为2.5mm(半径值)，一次走刀，则ap=2.5mm。(b)确定进给量由切削用量简明手册HT200，刀杆尺寸16252，ap=2.5mm,工件直径为100mm，则f=0.81.2 mm/r。再由机械制造工艺设计简明手册表4.23查取f =0.92 mm/r。 (c) 选择刀具磨钝标准及耐用度由切削用量手册表1.9查取后刀面磨损最大限度为0.81.0 mm，焊接耐用度T=60min。 (d) 确定切削速度V：根据切削用量简明手册表1.11查取：V=1.33m/s(由180199HBS、asp=2.5mm、f =0.92mm/r、车刀为YG6硬质合金查得),由于实际车削过程使用条件的改变，查取切削速度修正系数：Ktv=KTv=1.0,Kkv=1.0,Kkrv=0.73,Kmv=(190/HBS)1.25=1.0,Ksv=0.85,Kkv=1.0。则修正后的V = VKtvKTvKkvKkrvKmvKsv =1.331.01.01.00.731.00.851.060=49.5 m/min则：n = 157.6r/min按C365L车床转速（机械制造工艺设计简明手册表4.22）选择与157.5r/min相近的机床转速n =183r/min,则实际切削速度V = 57.5m/min。综上，此工步的切削用量为：a =2.5mm，f =0.92 mm/r, n =183r/min, V =57.5m/min。(3)计算基本工时：T=（L+L1+L2+L3）i/(fn)=(12+3+3+0)1/(0.92183)=0.107min。其中L=12 mm，L1=3 mm，L2=3 mm，L3=0 mm，i=1(四).粗车左端45外圆（1）选择刀具：与粗车100外圆同一把。（2）确定切削用量（a）确定背吃刀量粗车外圆加工余量2mm（半径值），一次走刀，ap=2mm.。（b）确定进给量：由切削用量简明手册材料HT200刀杆16252，工件直径50，切深2mm,则 f为0.40.5mm/r,由机械制造工艺设计简明手册f机=0.41mm/r. （c）确定切削速度V:查切削用量简明手册表12，YG6硬质合金加工HT200（180-199HBS）,ap=2mm,f=0.41mm/r有V=1.33m/s,修正系数：Ktv=KTv= 1.0,Kkv=1.0,Kkrv=0.73,Kmv=(190/HBS)1.25=1.0,Ksv=0.85,Kkv=1.0。则修正后的：V = VKtvKTvKkvKkrvKmvKsv =1.33601.01.01.00.731.00.85=49.5m/min则：n=350r/min,取标准n机=322r/min,则V机=45.5m/min.综上：ap =2mm,f机=0.41mm/r,n机=322r/min,V机=45.5m/min。(3)计算工时T=（L+L1+L2+L3）i/(fn)=(30+5+5+0) /（0.41322）=0.303min.(五).粗车 100右端面(1）选择刀具：与粗车100左端面同一把。（2）确定切削用量: （a）确定背吃刀量ap:粗车的余量为2mm由于刀杆截面取最大吃刀深度为6mm所以一次走刀完成即a =2mm。(b)确定进给量：查切削用量简明手册：加工材料HT200、车刀刀杆尺寸为16252 、工件直径100mm、切削深度ap =2mm，则进给量为0.81.2 mm/r。再根据C365L车床及机械制造工艺设计简明手册表4.23查取横向进给量取f =0.92mm/r。 (c)确定切削速度V：根据切削用量简明手册表1.11当用YG6硬质合金车刀加工HT200（180199HBS），ap =2mm，f =0.92mm/r，查出V =1.05m/s。由于实际情况，在车削过程使用条件的改变，根据切削用量简明手册表1.25，查得切削速度的修正系数为：Ktv=KTv =1.0,Kkv=1.0,Kkrv=0.73,Kmv=(190/HBS)1.25=1.0,Ksv=0.85,Kkv=1.0。则修正后的V = VKtvKTvKkvKkrvKmvKsv =1.051.01.01.00.731.00.851.060 =44m/min则：n =140r/min按C365L车床转速（机械制造工艺设计简明手册表4.22）选择与140r/min相近的机床转速n =136r/min,则实际切削速度V =42.7m/min。综上，此工步的切削用量为：ap =2mm，f =0.92 mm/r, n =136r/min, V =42.7m/min。（3）计算基本工时：L=（dd1）/2+L1+L2+L3 (其中d=101 mm,d1=46 mm,L1=4 mm,L2=L3=0) =(10146)/2+4+0+0=31.5mm T= Li /(fn)=31.51(0.92136)=0.252min。工序（一）.粗车右边45右端面(1)选择刀具与粗车100左端面的刀具相同。(2)确定切削用量：（a）确定背吃刀深度ap. 粗车加工余量为2mm.由于刀杆截面取最大吃刀深度为6mm,一次走刀完成，则取ap=2mm。（b）确定进给量f:根据切削用量手册加工材料HT200车刀刀杆尺寸16252工件直径45mm，切削深度2mm，属3mm，则进给量为0.4-0.5mm/r,再根据C365L车床及机械制造工艺设计简明手册查取横向进给量f机=0.41mm/r。（c）确定切削速度V：根据切削用量手册表12当用YG6硬质加工HT200，180199HBS =2mm，f机=0.41mm/r查出Vc=1.33m/s.由于实际车削过程使用条件改变，各修正系数：Ktv=1.0,KTv=1.0,Kkv=1.0,Kkrv=0.73,Kmv=(190/HBS)1.25=1.0,Ksv=0.85,Kkv=1.0。则修正后的V = VKtvKTvKkvKkrvKmvKsv =1.33601.01.01.00.731.00.85 =49.520m/min,则n= 350.47r/min,按C365L车床转速（机械制造工艺设计简明手册表4.2-2）选择与350.47 r/min相近转速为322r/min,则实际切削速度V机= 45.7m/min(3)计算基本工时刀具行程长度L= (d-d1)/2+L1+L2+L3，其中d1=0, L3=0, L2=2mm, L1=4mm,则L=50/2+4+2=31mm,所以T=Li /（fn ）=311/（0.41322）=0.235min.（二）.粗车90右端面(1)选择刀具：同上(2)确定切削用量：（a）确定背吃刀深度ap. 粗车加工余量为2.0mm,可以一次走刀完成，则:ap=2.0mm。（b）确定进给量f根据切削手册切深ap=2.0mm,属于3mm，则进给量f为0.60.8mm/r,再根据C365L及其机械工艺f机=0.73mm/r. （c）确定切削速度V直径90mm,ap=2mm,f机=0.73mm/r查V=1.18m/s.修正系数： KTv=1.0,Ktv=1.0,Kkrv=0.73,Kmv=1.0,Ksv=0.85，Kkv=1.0,则Vc =1.181.01.00.731.00.851.060=43.93m/min,则n =155.45r/min. 按C365L车床转速（机械制造工艺设计简明手册表4.22）选择与155.45r/min相近n机=136r/min,则实际切削速度V机=38.4m/min(3)计算基本工时：L(d-d1)/2+ L1+ L2+ L3/fn=(95-50)/2+0+4+026.5mmT=(d-d1)/2+ L1+ L2+ L3/fn=(95-46)/2+0+4+0/(0.73136)=0.267min.（三）.粗车右端45外圆（1）选择刀具：与粗车100外圆同一把。（2）确定切削用量（a）确定背吃刀量粗车外圆加工余量2.0mm（半径值），一次走刀，ap=2.0mm.。（b）确定进给量：由切削用量简明手册材料HT200刀杆16252，工件直径50，切深2.0mm,则 f为0.40.5mm/r,由机械制造工艺设计简明手册f机=0.41mm/r. （c）确定切削速度V:查切削用量简明手册表12，YG6硬质合金加工HT200（180-199HBS）,ap=2.5mm,f=0.41mm/r有V=1.33m/s,修正系数：Ktv=KTv= 1.0,Kkv=1.0,Kkrv=0.73,Kmv=(190/HBS)1.25=1.0,Ksv=0.85,Kkv=1.0。则修正后的V = VKtvKTvKkvKkrvKmvKsv =1.33601.01.01.00.731.00.85=49.5m/min则：n=350r/min,取标准n机=322r/min,则V机=45.5m/min.综上：ap =2.0mm,f机=0.41mm/r,n机=322r/min,V机=45.5m/min。(3)计算工时T=（L+L1+L2+L3）i/(fn)=(41+3+3+0) /0.41322=0.356min(四）.粗车90外圆（1）选择刀具：与粗车100外圆同一把。(2）确定切削用量（a）确定背吃刀量粗车外圆，加工余量为2.0mm,一次走刀，则asp=2.0mm。(b) 确定进给量由切削用量简明手册HT200，刀杆尺寸1625mm2，ap=2.0mm,工件直径为90mm，则f=0.60.8mm/r。再由机械制造工艺设计简明手册表4.23查取f =0.76mm/r。 (c) 确定切削速度V根据切削用量手册表12查取：V=1.33m/s(由180199HBS、asp=2.0mm、f =0.76mm/r、车刀为YG6硬质合金),由于实际车削过程使用条件的改变,查取切削速度修正系数：Ktv=1.0 KTv=1.0,Kkv=1.0,Kkrv=0.73,Kmv=(190/HBS)1.25=1.0,Ksv=0.85,Kkv=1.0。则修正后的V = VKtvKkvKkrvKmvKsvKTv =1.331.01.00.731.00.851.01.060=49.5m/min则：n =100049.5/3.1490=175.2r/min，按C365L车床转速（机械制造工艺设计简明手册表4.22）选择与157.5r/min相近的机床转速n =183r/min,则实际切削速度V = 51.7m/min。综上，此工步的切削用量为：a =2.0mm，f =0.76mm/r, n =183r/min, V =51.7m/min。(3)计算基本工时：T=（L+L1+L2+L3）i/(fn) 其中L=9mm，L1=3mm，L2=3mm，L3=0mm，i=1=(9+3+3+0)1/(0.76183)=0.108min。工序(一)钻18孔（1）机床选择：查机械制造工艺设计简明手册选用Z535立式钻床。（2）刀具选择：查机械制造工艺设计简明手册选用直径18mm高速钢标准锥柄麻花钻。（3）切削用量选择：查切削用量简明手册得：f=0.700.86mm/r,再由机械制造工艺设计简明手册Z535立式钻床进给量取f =0.72mm/r。查切削用量简明手册取V =0.35m/s=21m/min则n =371.36r/min按机床选取n =400r/min,故V =3.1418400/1000=22.6m/min(4)计算基本工时：由机械制造工艺设计简明手册表7-5中公式得T=（L+L1+L2）/(fn)=(91+11+0)/(0.72400)=0.3542min。其中L=91mm，L1=（D-d1/2）cotKr+2=11mm,L2=0mm,d1=0mm.(二) 扩19.8孔（1）刀具选择：选用直径19.8mm高速钢标准锥柄扩孔钻。（2）确定切削用量：查切削用量简明手册得：f=0.901.1mm/r,再由机械制造工艺设计简明手册Z535立式钻床进给量取f =0.96mm/r。扩孔时的切削速度，由公式：V扩=（1/21/3）V钻查切削用量简明手册取V =0.35m/s=21m/minV扩=（1/21/3）V钻=710.5m/min则：n=112.5168.8r/min按机床选取n =140r/m,故V = 3.1419.8140/1000=8.7m/min (3)计算基本工时：T=（L+L1+L2）/(fn)由ap=(D-d1)/2=(19.8-18)/2=0.9mm查得L1=14mm，L=91mm,取L2=2mm =(91+14+2)/(0.96140)=0.871min。工序（一）半精车100左端面（1）选择刀具：与粗车100左端面同一把。(2）确定切削用量：（a）确定背吃刀量：半精车余量为z=0.3mm,可一次走刀完成，ap=0.3mm。（b）确定进给量：由机械制造工艺设计简明手册表314表面粗糙度Ra3.2，铸铁，副偏角10，刀尖半径0.5mm，则进给量为0.180.25mm/r,再根据机械制造工艺设计简明手册表4.23查取横向进量f =0.24mm/r。（c）确定切削速度VC：根据切削用量简明手册表1.11查得：V=2.13m/min(由180199HBS、ap=0.3mm、f =0.24mm/r、车刀为YG6硬质合金)由于实际车削过程使用条件的改变，查取切削速度修正系数：Ktv=1.0 KTv=1.0,Kkv=1.0,Kkrv=0.73,Kmv=(190/HBS)1.25=1.0,Ksv=0.85,Kkv=1.0。则修正后的V = VKtvKkvKkrvKmvKsvKTv =2.131.01.00.731.00.851.01.060=79.3m/min则：n = 252r/min，按C365L车床转速（机械制造工艺设计简明手册表4.22）选择与252r/min相近的机床转速n =238r/min,则实际切削速度V = 3.14100238/1000=74.7m/min。（3）计算基本工时：L=（dd1）2+L1+L2+L3 (其中d=101mm,d1=19.8mm,L1=4mm,L2=2mm,L3=0mm) =（10119.8）2+4+2+0=46.6mm则：T= 46.6(0.24238)=0.816min。（二）半精车90左端面（1）选择刀具：与粗车100左端面同一把。（2）确定切削用量：（a）确定背吃刀量：加工余量为z=0.45mm, 一次走刀完成，asp=0.45mm。（b）确定进给量：由机械制造工艺设计手册表314表面粗糙度Ra3.2，铸铁，副偏角10，刀尖半径0.5mm，则进给量为0.20.35mm/r,再根据机械制造工艺设计简明手册表4.23查取横向进量f =0.24mm/r。（c）确定切削速度VC：根据切削用量手册表1.11查取：VC=2.02(由180199HBS、asp=0.45mm、f =0.24mm/r、车刀为YG硬质合金)由于实际车削过程使用条件的改变，查取切削速度修正系数：Ktv=1.0 KTv=1.0,Kkv=1.0,Kkrv=0.73,Kmv=(190/HBS)1.25=1.0,Ksv=0.85,Kkv=1.0。则修正后的V = VKtvKkvKkrvKmvKsvKTv =2.021.01.00.731.00.851.01.060 =75.2m/min则：n = 266r/min按C365L车床转速（机械制造工艺设计简明手册表4.22）选择与266r/min相近的机床转速n =322r/min,则实际切削速度V = 3.1490322/1000=91.0m/min。综上，此工步的切削用量为：a =0.45mm，f =0.24mm/r, n =322r/min, V =91.0m/min。（3）计算基本工时：L=（dd1）/2+L1+L2+L3 (其中d=91mm,d1=46mm,L1=4mm,L2=L3=0mm) =（9146）/2+4+0+0=26.5mmT=Li/(fn)=26.51/(0.24322)=0.34min。（三）半精车100外圆（1）选择刀具：90焊接式直头外圆车刀，刀片厚度5mm，YG6硬质合金，前刀面带倒棱形，主偏角90，前角10，后角6，副偏角8，刃倾角0，刀尖圆弧直径0.5mm。(2)确定切削用量（a）确定背吃刀量半精车外圆，加工余量为0.3mm（半径值）,一次走刀，则asp=0.3mm。(b)确定进给量由切削用量简明手册表3.14得f=0.20.3mm/r。再由机械制造工艺设计简明手册表4.12查取f =0.28mm/r。（c）选择刀具磨钝标准及耐用度：后刀面磨钝标准为0.81.0,耐用度为T=60min。 (d)确定切削速度V根据切削用量简明手册表1.11查取：VC=2.13m/s(由180199HBS、asp=0.55mm、f =0.52mm/r、车刀为YG6硬质合金),由于实际车削过程使用条件的改变，查取切削速度修正系数：Ktv=1.0 KTv=1.0,Kkv=1.0,Kkrv=0.73,Kmv=(190/HBS)1.25=1.0,Ksv=0.85,Kkv=1.0。则修正后的V = VKtvKkvKkrvKmvKsvKTv =2.131.01.00.731.00.851.01.060=79.3m/min则：n =100079.3/(3.14100)=252.5r/min按C365L车床转速（机械制造工艺设计简明手册表4.22）选择与252.5r/min相近的机床转速n =322r/min,则实际切削速度V = 101.1m/min。综上，此工步的切削用量为：ap =0.3mm，f =0. 28mm/r, n =322r/min, V =101.1m/min。(3)计算基本工时：T=（L+L1+L2+L3）i/(fn)其中L=9.7mm，L1=3mm，L2=3mm，L3=0mm，i=1=(9.7+3+3+0)1/(0.28322)=0.174min。（四）半精车左边45 外圆(1)选择刀具：用半精车100外圆车刀。(2)确定切削用量(a)确定背吃刀半精车外圆双边加工余量为0.9mm,一次走刀成,asp=0.9/20.45mm. (b) 确定进给量f查机械工艺f取0.20.3mm/r,由表4-1-2，f=0.28mm/r.(c) 确定切削速度V查切削手册表12取2.13m/s,修正系数同上：Vc = 2.13601.01.00.731.00.851.01.0=79.3m/min,则：n =561.2r/min取车床转速为550r/min,则实际切削速度Vc=77.75m/min.综上：asp=0.45mm,f=0.28mm/r,n=550r/min,Vc=77.75m/min.(3)计算工时T=(L+L1+L2+L3)i /fn =(30.3+5+5+0) 1/(0.28550)=0.262min.（五）半精车90外圆（1）选择刀具：与半精车100外圆同一把。（2）确定切削用量（a）确定背吃刀量半精车外圆，加工余量为0.6mm,一次走刀，则asp=0.6/2=0.3mm。(b) 确定进给量由切削用量手册表3.14得f=0.20.3mm/r。再由简明手册表4.12查取f =0.28mm/r。 (c) 确定切削速度V：根据切削用量简明手册表1.11查取：VC=2.13m/s(由180199HBS、asp=0.55mm、f =0.52mm/r、车刀为YG6硬质合金),由于实际车削过程使用条件的改变，查取切削速度修正系数：Ktv=1.0 KTv=1.0,Kkv=1.0,Kkrv=0.73,Kmv=(190/HBS)1.25=1.0,Ksv=0.85,Kkv=1.0。则修正后的V = VKtvKkvKkrvKmvKsvKTv =2.131.01.00.731.00.851.01.060=79.3m/min则: n =100079.3/(3.1490)=280.6r/min按C365L车床转速（机械制造工艺设计简明手册表4.22）选择与280r/min相近的机床转速n =322r/min,则实际切削速度V = 91m/min。综上，此工步的切削用量为：ap=0.3mm，f =0.28mm/r, n =322r/min, V =91m/min。(3)计算基本工时：T=（L+L1+L2+L3）i/(fn)其中L=9mm，L1=3mm，L2=3mm，L3=0mm，i=1=(9+3+3+0)1/(0.28322)=0.166min。（六）倒角（90）（1）选择刀具：90焊接式直头外圆车刀，刀片厚度5mm，YG6硬质合金，前刀面带倒棱形，主偏角90，前角10，后角6，副偏角8，刃倾角0，刀尖圆弧直径0.5mm。（2）切削用量:背吃刀量asp=1.5mm,手动进给，一次走刀。V =80m/min, n =100080/3.1490=283r/min按C365L说明书：n =238r/min, V =3.1423890/1000=67m/min(3) 基本工时：由工人操控，大约为0.03min。（七）车过渡圆R5(1)刀具选择YG6硬质合金成形车刀R=5mm。（2）确定切削用量（a）确定背吃刀量：asp=z=5mm,一次走完成。（b）确定进给量：手动进给。（c）确定切削速度V=430r/mm （3）计算基本工时T0.05min,即工人最慢加工速度。（八）半精车100右端面（1）选择刀具：与半精车100左端面同一把。（2）确定切削用量：（a）确定背吃刀量：加工余量为z=0.45mm,可一次走刀完成，asp=0.45mm。（b）确定进给量：由机械制造工艺设计手册表314表面粗糙度Ra3.2，铸铁，副偏角10，刀尖半径0.5mm，则进给量为0.20.35mm/r,再根据机械制造工艺设计简明手册表4.23查取横向进量f =0.24mm/r。（c）确定切削速度V根据切削用量简明手册表1.11查取：V=2.02m/min(由180199HBS、asp=0.45mm、f =0.24mm/r、车刀为YG6硬质合金)由于实际车削过程使用条件的改变，查取切削速度修正系数：Ktv=1.0 KTv=1.0,Kkv=1.0,Kkrv=0.73,Kmv=(190/HBS)1.25=1.0,Ksv=0.85,Kkv=1.0。则修正后的V = VKtvKkvKkrvKmvKsvKTv =2.021.01.00.731.00.851.01.060 =75.2m/min则：n = 239r/min，按C365L车床转速（机械制造工艺设计简明手册表4.22）选择与239r/min相近的机床转速n =238r/min,则实际切削速度V =3.14100238/1000=74.7m/min。（3）计算基本工时：L=（dd1）/2+L1+L2+L3 (其中d=100.4mm,d1=45.1mm,L1=4mm,L2=L3=0mm) =（100.445.1）/2+4+0+0=31.65mm则：T=Li/(fn)=31.651/(0.24238)=0.554min。（九）倒角（100）（1）选择刀具：90焊接式直头外圆车刀，刀片厚度5mm，YG6硬质合金，前刀面带倒棱形，主偏角90，前角10，后角6，副偏角8，刃倾角0，刀尖圆弧直径0.5mm。（2）切削用量:背吃刀量asp=1.5mm,手动进给，一次走刀。V =80m/min, n =100080/3.14100=254.7r/min按C365L说明书：n =238r/min, V = 3.14238100/1000=74.7 m/min。(3) 基本工时：由工人操控，大约为0.03min。工序（一）半精车右边45右端面(1)选择刀具与半精车100左端面的刀具相同。(2)确定切削用量：（a）确定背吃刀深度ap. 半精车加工余量为0.5mm。由于刀杆截面取最大吃刀深度为6mm,一次走刀完成，则取ap=0.5mm。（b）确定进给量f:根据切削用量手册加工材料HT200车刀刀杆尺寸16252工件直径46mm，切削深度0.5mm，属3mm，则进给量为0.4-0.5mm/r,再根据C365L车床及机械制造工艺设计简明手册查取横向进给量f机=0.41mm/r。（c）确定切削速度V：根据切削用量手册表12当用YG6硬质加工HT200，180199HBS =0.5mm，f机=0.41mm/r查出Vc=1.33m/s.由于实际车削过程使用条件改变，各修正系数：Ktv=1.0,KTv=1.0,Kkv=1.0,Kkrv=0.73,Kmv=(190/HBS)1.25=1.0,Ksv=0.85,Kkv=1.0。则修正后的V = VKtvKTvKkvKkrvKmvKsv =1.33601.01.01.00.731.00.85 =49.520m/min,则n= 350.47r/min,按C365L车床转速（机械制造工艺设计简明手册表4.2-2）选择与350.47 r/min相近转速为322r/min,则实际切削速度V机= 45.7m/min(3)计算基本工时刀具行程长度L= (d-d1)/2+L1+L2+L3，其中d1=19.8mm, L3=0, L2=2mm, L1=4mm,则L=（4619.8）/2+4+2=19.1mm,所以T=Li /（fn ）=19.11/（0.41322）=0.145min.（二）半精车90右端面（1）选择刀具：选用93偏头端面车刀，参看切削用量简明手册选择车刀几何形状，前刀面形状为平面带倒棱型，前角为10，后角为6，主偏角93,副偏角为10,刀尖角圆弧半径0.5，刃倾角为10。（2）确定切削用量（a）确定背吃刀量加工余量为z=0.3mm,可一次走刀完成，asp=0.3mm。（b）确定进给量由机械制造工艺手册表3.14表面粗糙度Ra3.2，铸铁，副偏角10，刀尖半径0.5mm，则进给量为0.10.25mm/r,再根据机械制造工艺简明手册表4.23查取横向进量f =0.24mm/r。（c）确定切削速度V根据切削用量手册表12查取：V=2.02m/min(由180199HBS、asp=0.3mm、f =0.24mm/r、车刀为YG6硬质合金)由于实际车削过程使用条件的改变，查取切削速度修正系数：Ktv=1.0 KTv=1.0,Kkv=1.0,Kkrv=0.73,Kmv=(190/HBS)1.25=1.0,Ksv=0.85,Kkv=1.0。则修正后的V = VKtvKkvKkrvKmvKsvKTv =2.021.01.00.731.00.851.01.060=75.2m/min则：n =266r/min,按C365L车床转速（机械制造工艺设计简明手册表4.22）选择与266r/min相近的机床转速n =322r/min,则实际切削速度V =91.0m/min。综上，此工步的切削用量为：a =0.3mm，f =0.24mm/r, n =322r/min, V =91.0m/min。（3）计算基本工时：L=（dd1）/2+L1+L2+L3 (其中d=90.4mm,d1=45.4mm,L1=4mm,L2=L3=0) =（90.445.4）/2+4+0+0=26.5mm则：T=Li/(fn)=26.51/(0.24322)=0.34min。（三）半精车右边45外圆选择刀具：用半精车90外圆车刀 1）确定切削深度半精车外圆，一次走刀，则ap=0.3mm。2)确定进给量查机械工艺f取0.20.3mm/r,由表4-1-2，f=0.28mm/r. 3)确定切削速度VC查切削手册表12取2.13m/s,修正系数同上：Vc = 2.13601.01.00.731.00.851.01.0=79.3m/min,则：n =561.2r/min取车床转速为550r/min,则实际切削速度Vc=77.75m/min.综上：asp=0.3mm,f=0.28mm/r,n=550r/min,Vc=77.75m/min.4)计算基本工时：T=（L+L1+L2+L3）i/(fn) =（40.8+3+3+0）1/(0.28550) 0.304min。（四）倒角（45 右侧）(1)用端面车刀加工余量7mm，背吃刀量 ap=3.5mm,手动进给，两次走刀。V给=60m/min,则：n给=424.6r/min,按取n =430r/min,则V=60.79m/min(2)计算基本工时：由工人操控，大约为0.10min（五）车32退刀槽(1)选择刀具：选择90切槽刀，车床C365L转塔式车床高210mm,故刀杆尺寸1625mm,刀片厚度取3mm,选用YG6刀具材料，前刀面形状为平面带倒棱型，前角为10,后角8，主偏角90，副偏角3，刀尖圆弧半径0.2-0.5取0.5mm,刃倾角0。(2)确定切削用量：(a)确定背吃刀深度 :ap=z=3.6mm,一次走刀完成。(b) 确定进给量f:根据切削用量手册切深为3mm,属于=3mm,f=0.40.5mm/r.按机械制造工艺设计简明手册中C365L车床取f机=0.41mm/r. (c) 选择车刀磨钝标准及耐用度：根据切削用量手册表10，取车刀后面最大磨损量为0.8-1.0mm,焊接刀耐用度T=60min。 (d) 确定切削速度V:根据切削用量手册，YG6,180199HBS, ap=4mm,f=0.41mm/r,V=1.50m/s, 修正系数：KTv=1.0,Kmv=0.89,Ksv=0.85,Ktv=1.0,Kkrv=1.0,Kkv=1.0则Vc=1.50601.00.890.850.731.01.0=49.7m/min,则：n =351.6r/min,按C365L车床转速（见机械制造工艺设计简明手册表）选择与351.6相近的转速n机=322r/min,则实际切削速度为V机=45.52m/min,最后决定切削用量为 ap=3.6mm,f机=0.41mm/r,n机=322r/min,V机=45.52m/min.(3)计算基本工时：T=(d-d1)/2+L1+L2+L3/fn=(45-41)/2+4+0+0/(0.41322)=0.0454min工序（一）、粗铰19.94 （1）刀具选择：直径19.94mm高速钢锥柄几用铰刀。后刀面磨钝标准为0.40.6mm，耐用度T=60min（2）确定切削用量：背吃刀量ap=0.07mm查切削用量简明手册得：f=1.02.0mm/r，取f=1.60mm/r。参看机械制造工艺设计简明手册表3-48计算切削速度V=CvdoZvKV/(Tmapxvfyv),其中CV=15.6,ZV=0.2,XV=0.1,YV=0.5,m=0.3,KV=(190/HB)0.125=1,则：V=15.6(19.94)0.21/600.3 (0.07)0.1(1.68)0.5=6.37m/min则：n=10006.37/(3.1419.94)=101.7r/min按机床选取n =140r/min则：V = 3.1414019.94/1000=8.788m/min(3)计算基本工时：T=（L+L1+L2）/(fn)其中L=91mm，L1=14mm,L2=2mm=(91+14+2)/(1.60140)=0.4777min。（二）、精铰20 （1）刀具选择：直径20mm高速钢锥柄机用铰刀（2）确定切削用量：背吃刀量asp=0.03mm。切削速度与粗铰相同，故n =140r/mmin。由切削用量简明手册f=1.02.0mm/r,取f=1.22 mm/rV= 3.14140208.796r/min(3)计算基本工时：T=(L+L1+L2)/(fn) 其中L=91mm,L1=14mm,L2=2 mm =(91+14+2)/(1.22140)=0.626min工序（一）精车100左端面（1）选择刀具：与半精车100左端面同一把。（2）确定切削用量(a)确定背吃刀量加工余量为0.16mm，一次走刀完成，则asp=0.16mm。（b）确定进给量查机械制造工艺手册表314得f=0.20.3mm/r,再由表412,f =0.23mm/r(c) 确定切削速度V查切削用量手册表1.11，取VC=2.13m/s(由180199HBS、asp=0.16mm、f =0.52mm/r、车刀为YG6硬质合金),由于实际车削过程使用条件的改变，查取切削速度修正系数：Ktv=1.0 KTv=1.0,Kkv=1.0,Kkrv=0.73,Kmv=(190/HBS)1.25=1.0,Ksv=0.85,Kkv=1.0。则修正后的V = VKtvKkvKkrvKmvKsvKTv =2.131.01.00.731.00.851.01.060=79.3m/min则：n = 100079.3(3.14100)=252r/min，按C365L车床转速（机械制造工艺设计简明手册表4.22）选择与252r/min相近的机床转速n =322r/min,则实际切削速度V =101.1m/min。综上，此工步的切削用量为：ap =0.16mm，f =0.23mm/r, n =322r/min, V =101.1m/min。(3)计算基本工时：L=（dd1）/2+L1+L2+L3 (其中d=100.4mm,d1=20mm,L1=4mm,L2=L3=0mm)则L=（100.4-20）/2+4+2+0=46.2mm.则：T= =46.21(0.23322)=0.624min（二）、倒角（内孔左侧）（）刀具选择：用粗车左端面的端面车刀。（）确定切削用量：背吃刀量asp=1.0mm,手动一次走刀。m/min，an （.1420）=477.7r/min由机床说明书，n r/min则：V =3.1443020/1000=27.02m/min(3)计算基本工时：由工人操控，大约为0.03min.（三）精车90右端面（1）刀具选择：与半精车100左端面同一把。（2）确定切削用量(a)确定背吃刀量加工余量为0.16mm，一次走刀完成，则asp=0.16mm。（b）确定进给量查机械制造工艺手册表314得f=0.20.3mm/r,再由表412,f =0.23mm/r(c)确定切削速度V查切削用量手册表12，取V=2.13m/s(由180199HBS、asp=0.16mm、f =0.23mm/r、车刀为YG6硬质合金),由于实际车削过程使用条件的改变，查取切削速度修正系数：Ktv=1.0 KTv=1.0,Kkv=1.0,Kkrv=0.73,Kmv=(190/HBS)1.25=1.0,Ksv=0.85,Kkv=1.0。则修正后的V = VKtvKkvKkrvKmvKsvKTv =2.131.01.00.731.00.851.01.060=79.3m/minn = 100079.3(3.1490)=280r/min按C365L车床转速（机械制造工艺设计简明手册表4.22）选择与252r/min相近的机床转速n =322r/min,则实际切削速度V =91m/min。综上，此工步的切削用量为：a =0.16mm，f =0.23mm/r, n =322r/min, V =91m/min。(3)计算基本工时：L= (d-d1)/2+L1+L2+L3,由于车削实际端面d=90.4,d1=45.4,L1=4,L2=0,L3=0，则L=（90.445.4）2+4+0+0=26.5mm.T= =26.51(0.23322)=0.3578min（三）倒角（内孔右侧）（）刀具选择：用粗车左端面的端面车刀。（）确定切削用量背吃刀量asp=1.0mm,手动一次走刀。m/min，则：n =477.7r/min由机床说明书，nr/minV= 3.1443020/1000=27.02m/min(3)计算基本工时：由工人操控，大约为0.03min.工序（一）粗铣90两侧面（1）刀具选择根据机械制造工艺设计简明手册表3.1及铣刀样本手册，选锯片铣刀，外径160mm,内径32mm,B=3mm,Z=28mm（2）切削用量 ap=B=3mm，右边走刀6次，左边走刀3次。（3）选X61W卧式铣床，使用专用夹具。由切削手册表3.5当机床功率为5-10KW,采用YG6硬质合金材料加工铸铁f=0.14-0.24mm/r,取f=0.14mm/r。（4）选择铣刀磨钝标准及耐用度根据切削用量手册表3.7,铣刀齿后刀面最大磨损限度为1.5mm,由切削用量手册表3.8,铣刀直径d0=160mm,则硬质合金盘铣刀T=150min.（5）确定切削速度Vc 由切削手册表3,13,当取Vc=130m/min时n =258.6r/min。根据X61W机床说明书(见切削用量手册表3.23)取主轴转速n机=255r/min.则实际切削速度为V =128m/min当n机=255r/min时,工作台为每分钟进给量是进给速度Vf=fm=fzn机=0.1428255=999.6mm/min.由X61W机床说明书(见切削用量手册表3.23)取Vf=980mm/min（6）计算基本工时L(距离24mm面)=72mm,L（距离34mm面）=54mm，L1=ap(D-ap)0.5+(12)=3(160-3)0.5+2=23.7mm, L2=25=5则：T(距离24mm面)=(L+L1+L2) i/fm =(72+23.7+5) 6/980=0.6165 minT(距离34mm面)=(L+L1+L2) i/fm =(54+23.7+5) 3/980=0.2532min(二) 精铣两侧面(1)工序要求左边端面表面粗糙度Ra=3.2,选X63卧式铣床,使用专用夹具.选择刀具:由机械制造工艺设计简明手册表5.45及铣刀杆手册,选两把高钢镶齿三面刃铣刀,铣刀外径d0=160mm,d=40mm,L=20mm,Z=22mm(由切削用量手册表4.1, 4.2)(2)确定铣削深度由于左边余量为2mm,右边余量为3mm，所以左边二次走刀完成,右边三次走刀完成，则ap=1mm.(3)确定每齿进给量fz由切削用量手册表3.3在X63铣床功率为10kw(切削用量手册表3.25),工艺系统刚性为低,用高速钢成形盘铣刀加工时,选每齿进给量fz=0.08mm/z(4)选铣刀磨钝标准及刀具耐用度根据切削手册表3.7铣刀后刀面最大磨损量为0.2mm,由切削用量手册表3.8铣刀直径d0=160mm,则T=150min (5)确定切削速度Vc由切削用量手册表3.11,取Vc=30 m/min,Kmv=0.9,Ksv=1.0,Kzv=0.8,Vc =300.91.00.8=21.6m/min 则：nc =43r/min查X63机床说明书(见机械制造工艺设计简明手册表4.2-39)选取主轴转速n机=47.5r/min.则实际切削速度为Vc=23.87m/min,当n机=47.5r/min时,工作台每分进给量fm=Vf=fzzn机=0.082247.5=83.6mm/min 由X63机床说明书(机械制造工艺设计简明手册表4.2-40)选取铣床工作台进给量Vf =fm=75mm/min(6)计算基本工时L(距离24mm面)=76.13mm,L（距离34mm面）=58.96mm，L1=ap(D-ap)0.5+(12)=1(160-1)0.5+2=14.6mm, L2=25=5则：T(距离24mm面)=(L+L1+L2) i/fm =(76.13+14.6+5) 3/980=0.293 minT(距离34mm面)=(L+L1+L2) i/fm =(58.96+14.6+5) 2/980=0.16min工序(一)钻4孔选用Z35型摇臂钻床。（1）刀具选择：由机械制造工艺设计简明手册选用直径4mm高速钢标准锥柄麻花钻。（2）确定切削用量：查切削用量手册f=0.180.22mm/r,由钻床取f=0.20mm/r.由切削用量手册取V =0.35m/s=21m/min,则n=1671.1r/min ,由Z35钻床取n =1700r/min，故VC = 21.36m/min.(3)基本工时：T=(L+L1+L2）/（fn）其中L1=(D-d1)/2cotKr+（12）=3mm，L2=(14)mm=2mm，L=12.5mm 则：T= 0.05147min(二) 铰6孔（1）刀具选择：直径6mm高速钢锥柄机用铰刀，刀具磨钝标准为0.40.6mm,耐用度T=60min。（2）确定切削用量：（a）加工余量为2mm,故背吃刀量asp=1mm。查切削用量手册f=0.270.33mm/r，由工艺手册f=0.26mm/r。(b)确定切削速度：计算切削速度V = CVKV/(TmapXVf YV)，其中KV=1，CV=15.6,ZV=0.2,XV=0.1,YV=0.5,m=0.3 则：V = 8.9576m/min 得n =474.56r/min 取n =420 r/min 则：V =7.92 m/min（3）基本工时： T=(L+L1+L2）/（fn）其中L1=1315=14mm，L2=24=3 mm，L=7mm 则：T=0.21978min 工序钻49 选用Z35型摇臂钻床 (一)刀具选择选用直径9mm高速钢标准锥柄麻花钻。（二）确定切削用量4个孔共走四次刀。由切削用量手册f=0.470.57mm/r,由钻床取f=0.40mm/r.由切削用量手册，取V查=0.36m/s=21.6m/min由钻床说明书，取n机=850r/min,故V=24.03 m/min （三）计算基本工时：T=4(L+L1+L2）/（fn）其中L1=8mm，L2=0mm，L=8mm则：T=0.188min 工序磨削外圆选用M131W万能磨床,使用专用磨床夹具。 (一) 磨削45外圆（1）选择砂轮查机械制造工艺设计手册表3.2-1，表3.2-2，表4.2-30得砂轮选择结果为：P平行砂轮，砂轮尺寸30050203，TH黑碳化硅磨料，X橡胶结合剂，60#磨料粒度。查金属工艺人员手册砂轮耐用度为T=1800s。（2）确定切削用量砂轮速度Vs=2670r/min (查机械制造工艺设计手册表3-107)，工件速度v=0.3m/s(表3-101)，砂轮宽度B=50mm，则轴向进给量fa=(0.50.8)B=0.6B=30mm. 径向进给量fr=2.5810(-3) d0.3K1K2/(favT0.5)= 2.5810(-3) 450.31.41.75/（300.318000.5=0.052mm（3）计算基本工时T=（ZbA/ftm+Kt）k=(0.041/0.052+1.10.16) 0.8=0.7565mind工件直径K1砂轮直径的修正系数K2工件材料的修正系数v工件速度T砂轮常用合理耐用度 (二) 磨削外圆100（1）选择砂轮选用磨削45外圆同一砂轮。（2）确定切削用量砂轮速度Vs=2670r/min(查机械制造工艺设计手册表3-107)，工件速度v=0.3m/s(表3-101)，砂轮宽度B=50mm，则轴向进给量fa=(0.50.8)B=0.6B=30mm.径向进给量fr=2.5810(-3) d0.3K1K2/(favT0.5)= 2.5810(-3) 1000.31.41.75/（300.318000.5=0.066m
