CA6140车床法兰盘的加工工艺规程及钻 4—Φ9孔钻床夹具设计

CA6140车床法兰盘加工工艺规程及夹具设计

CA6140车床法兰盘831004的机械加工工艺规程及铣Φ90上下两侧平面夹具设计

法兰盘的夹具设计

CA6140车床法兰盘(831004型号)的加工工艺规程及夹具设计

CA6140车床法兰盘(831004)零件的机械加工工艺规程及专用夹具设计

CA6140车床法兰盘831004的机械加工工艺规程及钻Φ4、Φ6孔夹具设计【工艺装备+优秀+带UG三维图零件图+6张CAD图纸】【05FLP831004】

【带任务书、开题报告、中期报告、指导教师评阅表、学生实习报告、外文翻译、工艺过程、工序卡片全套】【word文档包含：38页@正文11800字】【详情如下】【需要咨询购买全套设计请加QQ1459919609 】.bat

lingjiantu.igs

lingjiantu.stp

ugSANWEI.prt

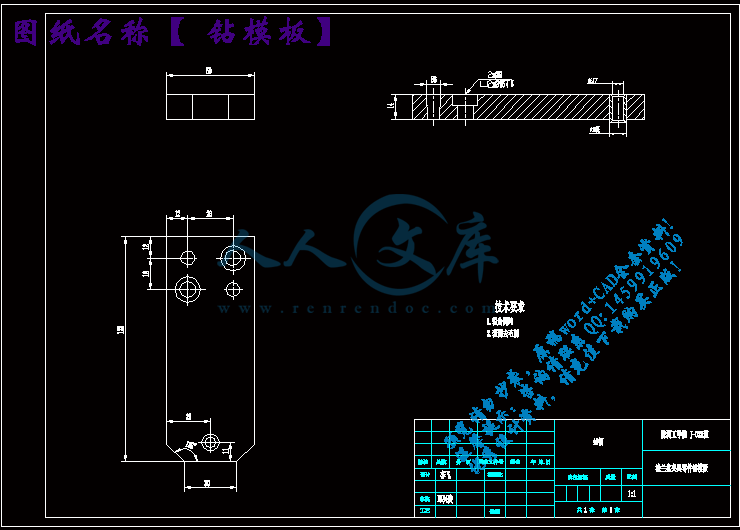

V型块压板垫片对刀套合计5张.dwg

任务书.doc

外文翻译.doc

外文翻译（参考）.doc

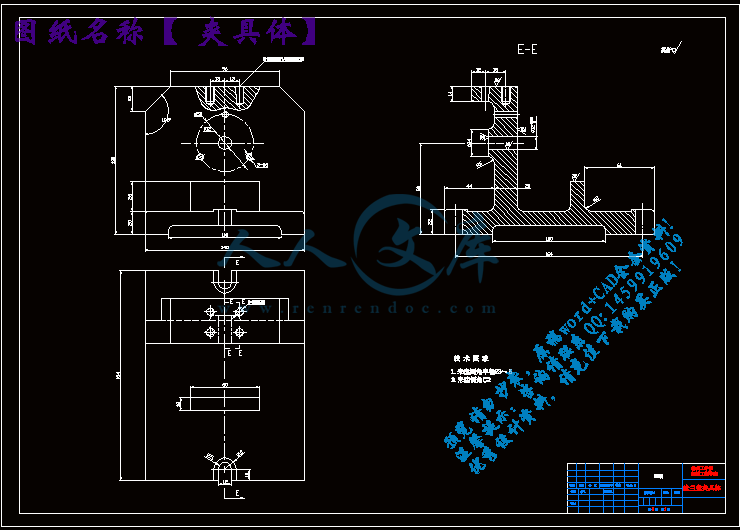

夹具体.dwg

夹具总装图.dwg

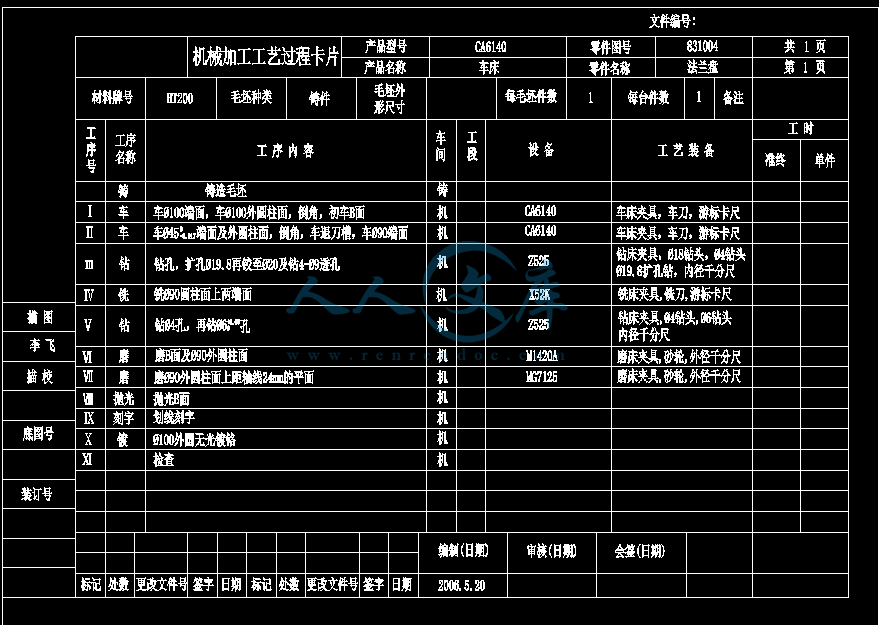

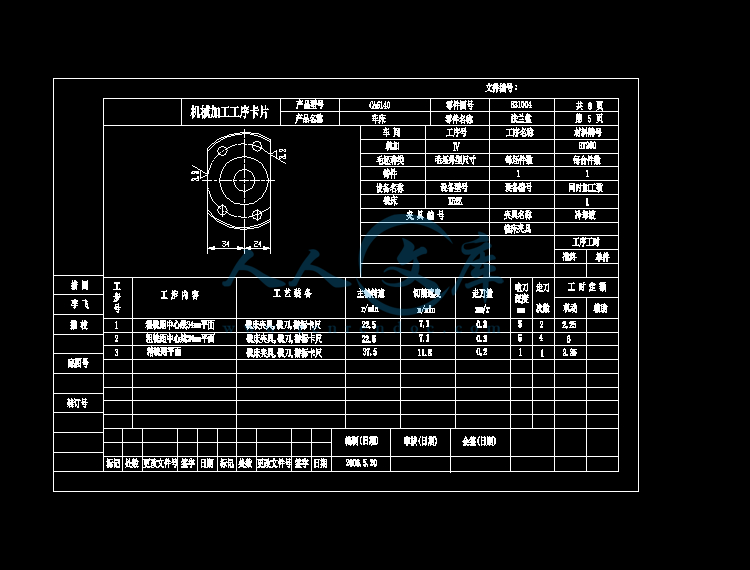

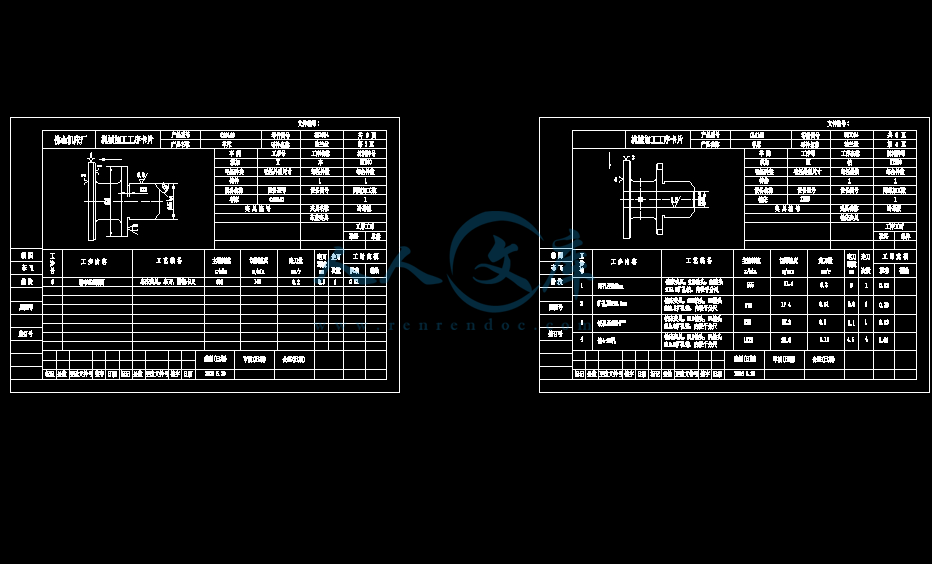

工艺过程和工序卡.dwg

开题报告.doc

总装配立体图.dwg

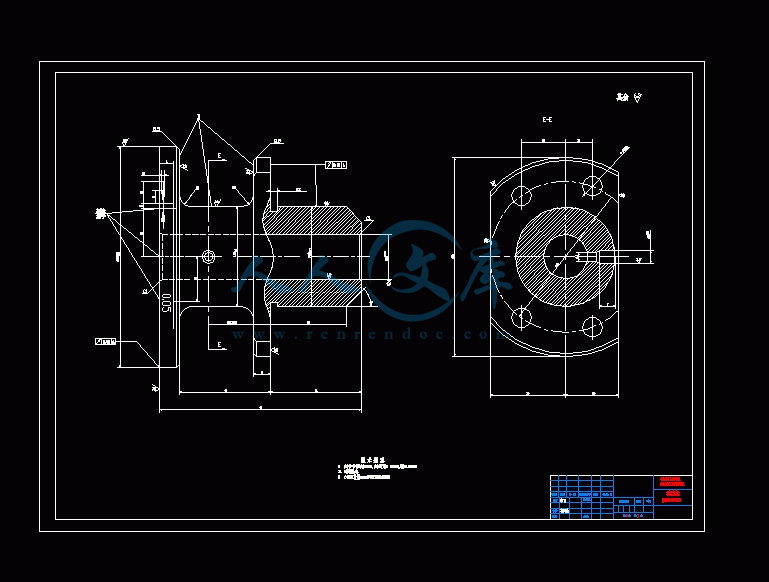

法兰盘.dwg

说明书.doc

过渡盘.dwg

课题任务书

院(系)：机械工程系专业：机械设计制造及其自动化

指导教师邓兴贵学生姓名李飞

课题名称CA6140车床法兰盘的机械加工工艺规程与钻Φ4、Φ6mm孔专用夹具设计

内容及任务

一、设计（论文）依据及主要技术指标

⒈“法兰盘”零件相关的装配图

⒉生产纲领：中批生产（年产量为1000件）

⒊工作制：单班制工作

二、设计内容

1零件图： 1张

2毛坯图： 1张

3机械加工工艺卡（含过程卡与工序卡）：1套

4专用夹具：１副；(含专用夹具装配图、夹具体零件图及相关的非标准零件图)

5设计计算说明书：１份

三、设计中应注意的问题：

１、各种能力的培养

设计中应结合课题，独立思考，努力钻研，不得照搬照抄，盲目设计，应注重分析问题和解决问题能力的培养，灵活综合运用所学知识。

２、良好的工作作风的形成

设计工作是一项细致、复杂、涉及面很广的工作，既需要广博的知识，更需要严肃、认真、一丝不苟的设计作风。

3、学会查阅各种资料

包括上Internet网查找相关的设计资料，获得的最新信息与权威资料。

拟达到的要求或技术指标１、材料牌号，形位公差，粗糙度，图纸的标题栏及明细表都宜采用新图标；

２、零件机加工工艺路线应设计多方案（至少２个），比较后选最佳方案；

３、应保证重要表面的加工质量与精度；

４、机床设备等选用，应考虑其经济性，宜采用通用机床和专用工具夹；

５、设计应以独立完成为主，图纸表达要正确清晰，计算正确，能借助各种工具书和技术资料获得所需的正确数据；

６、同一课题组的专用夹具不得一样；

7、说明书应内容完整，字迹工整，语言简练，文字通顺。说明书中应重点包括设计方案的分析与论证，考虑问题的出发点和最后选择的依据，必要的计算过程，其他说明等。

主要参考资料［１］徐嘉元，曾家驹.机械制造工艺学［M］.机械工业出版社　1997.8

［２］联合编写组.机械设计手册［M］.化学工业出版社　1987.12

［３］赵家齐.机械制造工艺学课程设计指导书［M］.机工版 1987.10

［４］哈尔滨工业大学李益民主编.机械制造工艺设计简明手册［M］机工版.2005.7

［５］王启平主编.机床夹具设计［M］.哈工大出版社 1985.12

［６］东北重型机械学院.机床夹具设计手册［M］.上海科学技术出版社　1980.1

［７］孟少安.机械加工工艺手册［M］.机械工业出版社　1991.9

［８］刘文举.汽车传动与行使部分检修问答［M］.人民邮电出版社 1997.5

［９］唐艺等.汽车构造与修理图解［M］.机械工业出版社　1992.4

［10］侯家驹.汽车制造工艺学［M］.机械工业出版社　1991.8

［11］徐灏.机械设计手册［M］.机械工业出版社　1991.9

［12］周昌治，杨忠鉴，赵之渊.机械制造工艺学［M］.重庆大学出版社 1994.10

［13］肖继德，陈宁平.机床夹具设计［M］.机械工业出版社 2005.3

［14］孙丽媛.机械制造工艺及用夹具设计指导［M］.冶金工业出版社 2002.5

［15］杨叔子.机械加工工艺师手册［M］.机械工业出版社 2002.1

［15］朱龙根.机械零件设计手册［M］.机械工业出版社 2005.8

［16］四川大学研究所.机床夹具设计图册［M］.机械工业出版社 2003.10

［17］章跃.机械制造专业英语［M］.机械工业出版社 2002.4

［18］上Internet网查找相关的设计资料，获得的最新信息与权威资料

摘要

《机械制造工艺学》是机械专业的一门主要专业课，是以研究机械加工工艺技术和夹具设计为主技术学科，具有很强的实践性，要求学习过程中应紧密联系生产实践，同时它又具有很强的综合性，

本次毕业设计的课题是CA6140车床法兰盘加工工艺规程及某一工序专用夹具设计，主要内容如下：

首先，对零件进行分析，主要是零件作用的分析和工艺分析，通过零件分析可以了解零件的基本情况，而工艺分析可以知道零件的加工表面和加工要求。根据零件图提出的加工要求，确定毛坯的制造形式和尺寸的确定。

第二步，进行基面的选择，确定加工过程中的粗基准和精基准。根据选好的基准，制订工艺路线，通常制订两种以上的工艺路线，通过工艺方案的比较与分析，再选择可以使零件的几何形状、尺寸精度及位置精度等技术要求得到合理的保证的一种工序。

第三步，根据已经选定的工序路线，确定每一步的切削用量及基本工时，并选择合适的机床和刀具。对于粗加工，还要校核机床功率。

最后，设计第三道工序—钻法兰盘孔的夹具。先提出设计问题，再选择定位基准，然后开始切削力、夹紧力的计算和定位误差的分析。然后把设计的过程整理为图纸。

通过以上的概述，整个设计基本完成。

关键词机械；加工工艺；夹具设计

ABSTRACT

A specialized main specialized course that " mechanical manufacturing engineering is studied " is machinery , rely mainly on studying machining technology and jig to design technological discipline , have very strong practicality , require that should contact production practices closely in the learning process, at the same time it has comprehensive the very strong one,

The subject of this graduation project is that CA6140 lathe ring flange processing technology rules and special-purpose jig of a certain process are designed, the main content is as follows:

First of all, analyse , it is mainly analysis of the function of the part and craft analysis to the part , through part analyse can find out about basic situation of part, and craft analyse may know the processing surface of the part and is it require to process. The processing demand put forward according to the part picture, confirm the manufacture form of the blank and sureness of the size.

The second step, carry on the choice the base , confirm thick datum and precise datum in the processing course. According to the datum chosen , make the craft route , usually make the craft route of more than two kinds, with analysing through the comparison of the craft scheme, and then choosing be able to make such specification requirements as the precision of geometry form , size of the part and precision of position ,etc. get a kind of process of the rational assurance s.

The third step, according to the already selected process route, confirm for every steps of cutting consumption and basic man-hour , choose suitable lathe and cutter. To rough machining , will check the power of the lathe .

Finally , design the third process - the jig getting into the hole of the ring flange. Put forward the question of designing first , and then choose to orient the datum , then the calculation that begins to cut strength , clamp strength and analysis of the localization error. Then put the design course in order as the drawing.

Through the summary of the above, design and finish basically entirely.

Keywords: machine; Process the craft; The tongs design

序言1

1 零件的分析2

1.1零件的作用2

1.2 零件的工艺分析2

2 工艺规程设计3

2.1确定毛坯的制造形式3

2.2基面的选择3

2.3制定工艺路线3

2.4机械加工余量，工序尺寸及毛坯尺寸的确定6

2.5确定切削用量及基本工时8

3 夹具设计30

3.1问题的提出30

3.2夹具设计30

参考文献33

致谢34

序言

毕业设计是我们在学完大学的全部课程后进行的，是我们对大学四年的学习的一次深入的综合性的总考核，也是一次理论联系实际的训练，这次设计使我们能综合运用机械制造工艺学中的基本理论，并结合实习中学到的实践知识，独立地分析和解决工艺问题，初步具备了设计一个中等复杂程度零件（CA6140车床法兰盘）的工艺规程的能力和运用夹具设计的基本原理和方法，拟订夹具设计方案，完成夹具结构设计的能力，也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会。因此，它在我们大学生活中占有重要地位。就我个人而言，我也希望通过这次设计对自己未来将从事的工作进行一次适应性心理，从中锻炼自己分析问题，解决问题的能力，对未来的工作发展打下一个良好的基础。

由于能力所限，设计尚有许多不足之处，恳请各位老师给予指教。

1 零件的分析

1.1零件的作用

题目所给定的零件是CA6140车床上的法兰盘（见附图1），法兰盘起联接作用是车床上的重要零件。

1.2 零件的工艺分析

法兰盘是一回转体零件,有一组加工表面,这一组加工表面以Φ20为中心 ,包括:两个Φmm的端面, 尺寸为Φmm的圆柱面,两个Φ90mm的端面及上面的4个Φ9mm的透孔. Φmm的外圆柱面及上面的Φ6mm的销孔, Φ90mm端面上距离中心线分别为34mm和24mm的两个平面.

这组加工表面是以Φ20mm为中心,其余加工面都与它有位置关系,可以先加工它的一个端面,再借助专用夹具以这个端面为定位基准加工另一端面,然后再加工其它加工表面.

2 工艺规程设计

2.1确定毛坯的制造形式

零件材料为HT200，由于零件年产量为1000件，已达到中批生产的水平，而且零件轮廓尺寸不大，故采用金属模铸造，法兰盘因毛坯比较简单，采用铸造毛坯时一般是成队铸造，再进行机械加工。这从提高生产率，保证加工精度上考虑也是应该的。

2.2基面的选择

基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理，可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中会问题百出，更有甚着，还会造成零件大批报废，使生产无法正常进行。

1）粗基准的选择

选择粗基准主要是选择第一道机械加工工序的定位基准，以便为后续的工序提供精基准。选择粗基准的出发点是：一要考虑如何分配各加工表面的余量：二要考虑怎样保证不加工面与加工面间的尺寸及相互位置要求。这两个要求常常是不能兼顾的，但对于一般的轴类零件来说，以外圆作为粗基准是完全合理的。对本零件而言，由于每个表面都要求加工，为保证各表面都有足够的余量，应选加工余量最小的面为粗基准（这就是粗基准选择原则里的余量足够原则）现选取Φ45外圆柱面和端面作为粗基准。在车床上用带有子口的三爪卡盘夹住工件，消除工件的六个自由度，达到完全定位。

2）精基准的选择

主要应该考虑基准重合的问题。当设计基准与工序基准不重合时，应该进行尺寸换算，这在以后还要专门计算，此处不在重复。

参考文献

１、徐嘉元，曾家驹主编《机械制造工艺学》机械工业出版社　97.8

２、联合编写组编《机械设计手册》化学工业出版社　87.12

３、赵家齐：《机械制造工艺学课程设计指导书》，机工版

４、哈尔滨工业大学李益民主编：《机械制造工艺设计简明手册》，机工版，2005年7月第一版

５、王启平主编《机床夹具设计》哈工大出版社 85.12

６、东北重型机械学院主编《机床夹具设计手册》上海科学技术出版社　80.1

７、孟少安主编《机械加工工艺手册》机械工业出版社　91.9

８、刘文举主编《汽车传动与行使部分检修问答》人民邮电出版社 97.5

９、唐艺等编《汽车构造与修理图解》机械工业出版社　92.4

10、侯家驹主编《汽车制造工艺学》机械工业出版社　91.8

11、徐灏主编《机械设计手册》机械工业出版社　91.9

12、《机械制造工艺学》、《机床夹具设计》（教材）

13、孙丽媛主编，《机械制造工艺及用夹具设计指导》，冶金工业出版社2002

14、《机械加工工艺师手册》

15、《机械零件设计手册》

16、《机床夹具设计图册》


















内容简介：: 机械制造工艺技术与企业发展机械制造加工企业的生产过程是把原材料和半成品变成成品的一系列过程的总称。要生产一种新产品,必须进行一系列的工作,其中包括产品的图纸设计、生产的组织准备和技术准备、原材料及外购件及标准件的供应、毛坯的制造(铸造及锻造等) 、零件的机械加工和热处理以及装配等。在工厂的生产过程中占重要地位的是工艺过程。它一般包括锻压、铸造、冲压、焊接、机械加工、热处理、装配和试验等。由于加工条件和加工方法的区别,任何零、部件的工艺过程是多种多样的。如果确定了其中最合理的一个工艺过程,将其有关内容用表格文字形式表示,也称作工艺规程。机械制造工业中,根据生产规模的大小不同,一般可分三种生产类型:即单件生产、成批生产和大量生产。(1) 单件生产。单个制造不同结构类型和尺寸的产品,或者是数量较少,并且很少重复制造生产,如非标准设备、专业生产流水线,科研试制产品及个别零、配件的制造。此种工艺过程较为简单,一般只有工艺过程卡。(2)成批生产。成批量制造相同的零件的生产过程。每批所制造的相同零件的数量称为批量。成批量生产又分小批量生产、中批量生产和大批量生产三种。小批量生产在工艺上接近于单件生产,大批量生产在工艺上接近于大量生产,中批量生产介于单件生产和大量生产之间,一般要有工艺过程卡,重点工序要有工序卡。(3) 大量生产。每年生产制造相同的产品,产品的数量很多,大多数生产区域及工作地点经常是重复地进行某一种零件的某一道工序,这种生产过程称为大量生产。此种生产过程的工艺文件比较详细,每道工序都有工序卡。不同的生产类型,要求生产组织、生产管理、车间布置、毛坯、设备、工具和加工方法等方面也有所不同。因而所有加工企业都非常重视工艺流程的设计。因为这不仅仅代表一个企业的技术发展水平,而且对提高企业生产效率、降低生产成本起到至关重要的作用。随着现代科学技术的发展和计算机技术的广泛推广应用,目前许多企业的工艺人员已研制开发出机械制造工艺的软件,以使制造工艺过程更加科学。机械制造工艺设计是机械行业的一项经常性技术工作,设计过程中要求综合考虑加工质量、生产效率和经济性的影响。在实际工作中,很多技术人员片面强调加工质量、生产效率,忽略了经济性,导致设计出的工艺方案加工质量很好,生产效率很高,但经济效益很差的情况。因此有必要强调一下经济性的观点,在进行工艺设计过程中做到必要的技术经济分析。因此在制订零件加工的工艺方案时,在保证加工质量的前提下,我们可以提出多种工艺方案。通过对方案的技术经济分析来帮助我们确定出技术上先进,经济上合理的方案来。工艺技术经济分析的方法,对一般零件可利用各种技术经济指标,如:每条生产线的年产量、每台机床的年产量、每个工人的年产量、每平方米生产面积的年产量、材料利用率、设备负荷率等,对各种方案予以评价;对生产纲领较大的:要通过工艺成本估算和基本投资情况予以评定。工艺成本的组成及计算生产成本是制造一个零件所需费用的总和,其中,约75 %是与工艺过程直接有关的生产费用,称为工艺成本,在比较不同工艺方案的经济性时,只需分析工艺成本即可,工艺成本由可变费用和不变费用两部分组成。可变费用是与年产量有关并与之成正比例的费用,包括材料费、工人工资、电费、通用机床折旧率和维修费、通用夹具和刀具费等;不变费用是与年产量无直接关系的费用,包括调整工人的工资、专用机床折旧费和维修费、专用刀具和夹具费等。工艺技术与信息技术、管理技术紧密结合,使先进制造生产模式获得不断发展,反过来它也影响并促进机械制造工艺技术的不断革新。企业是靠效益求生存靠质量求发展,所以质量是企业发展的核心亦始终是机械制造工艺技术的中心,机械制造工艺技术的发展首先要围绕解决产品的质量问题,我们常说降低成本,而围绕质量加强机械制造工艺技术和管理是降低成本的最佳技术路线,如果甩开质量,甩开机械制造工艺技术和管理去降低成本,那不可能是最佳路线,所以质量是机械制造工艺技术工作中非常重要的中心环节,是机械制造工艺技术工作者应首先考虑的问题。无论是采用先进的制造技术还是技术改造,离开质量为重点的机械制造工艺技术改造是失败的技术改造,质量应该成为机械制造工艺技术工作中首先要保证的,这样机械制造工艺技术工作才可能健康发展,从而使整个企业不断发展壮大The machine manufacture processing technology and the enterprise developThe machine manufacture processes the enterprise the production process is turns raw material and the half-finished product the end product a series of processes always to call. Must produce one new product,Must carry on a series of work,In which including product blueprint design, production organization preparation and technical preparation, raw material and outsourcing and standard letter supply, semifinished materials manufacture (casting and forging and so on), components machine-finishing and heat treatment as well as assembly and so on. Occupies the important status in the factory production process is the technological process. It includes the forging and stamping, the casting, the ramming, the welding, the machine-finishing, the heat treatment, the assembly and the experiment generally and so on.As a result of processing condition and processing method difference,Any zero, the part technological process is many and varied. If has determined a most reasonable technological process,Indicated its related content with the form writing form,Also is called as the technological process. In machine manufacture industry,Is different according to the scale of production size,General separable three kind of production type:Namely piecework, mass productions and mass productions.(1) Piecework. Makes the different structure type and the size product individually,Or is quantity are few,And very little redundant manufacture production,If non-standard equipment, specialized production assembly line,Scientific research trial manufacturing product and individual zero, fitting manufacture. This technological process is simple,Generally only then technological process card. (2) Mass productions. Measures the manufacture same components in groups the production process. Each batch of institutes make identical part quantity is called the batch. Measures the production to divide the small batch production in groups, the volume production and the mass produces three kinds. The small batch production approaches in the craft in the piecework,The mass production approaches in the craft in the mass productions,The volume production is situated between between the piecework and the mass productions,Must have the technological process card generally,The key working procedure must have the travel chart. (3) Mass productions. Every year manufacturing same product,Product quantity are very many,The majority production region and the operating location are frequently repeatedly carry on some kind of components some working procedure,This kind of production process is called the mass productions. This kind of production process technological document quite is detailed,Each working procedure all has the travel chart. Different production type,Request aspects and so on production organization, production management, workshop arrangement, semifinished materials, equipment, tool and processing method also differ from. Thus all processing enterprise all extremely takes the technical process the design. Because this represents an enterprise not merely the state-of-art,Moreover to enhances the enterprise production efficiency, reduces the production cost to play the very important role. Along with modern science and technology development and computer technology widespread promoted application,At present many enterprises craft personnel have developed develop the machine manufacture craft the software,Causes the manufacture technological process to be more scientific. The machine manufacture technological design is a mechanical profession regular technical work,In the design process requests the overall evaluation processing quality, the production efficiency and the efficient influence. In practical work,The very many technical personnel lays undue stress on the processing quality, the production efficiency,Has neglected the efficiency,Causes the craft plan processing quality which designs to be very good,The production efficiency is very high,But economic efficiency very bad situation. Therefore has the necessity to emphasize the efficient viewpoint In carries on in the technological design process to achieve the essential technical economic analysis. Therefore in time making components processing craft plan,In under guarantee processing quality premise,We may propose many kinds of craft plan. Through helps us to the plan technical economic analysis to determine in the technology advanced,In the economy the reasonable plan comes. Processing technology economic analysis method,May use each kind of technical economic indicator to the general components,For example:Each production line annual output, each engine bed annual output, each workers annual output, each square meter producing area annual output, material use factor, equipment load factor and so on,Appraises to each kind of plan;To produces the guiding principle in a big way:Must evaluates through the craft cost estimate and the capital investment situation. The craft cost composition and the computation production cost is makes components to need the expense the sum total,Among them,75% is approximately and the technological process direct related production cost,Is called the craft cost,When quite different craft plan efficiency,Only must analyze the craft cost then, The craft cost is composed by the variable cost and the invariable expense two parts. The variable cost is related and becomes the proportion with the annual output with it the expense,Including the materials expenses, the worker wages, the electrical bill, the general engine bed depreciation rate and the maintenance cost, the general jig and the cutting tool spend and so on;The invariable expense is and the annual output not direct relations expense,Including adjusts workers wages, the special purpose machine amortization fund and the maintenance cost, the special-purpose cutting tool and the jig spends and so on. Processing technology and information technology, management technology close union,Causes the advanced manufacture production pattern to obtain develops unceasingly,In turn it also affects and promotes the machine manufacture processing technology unceasing innovation.The enterprise is depends on the benefit to strive for the survival to depend on the quality to strive for the development,Therefore the quality is the core which the enterprise develops also throughout is the machine manufacture processing technology center,The machine manufacture processing technology development first must revolve the solution product the quality question,We often said reduces the cost,But revolves the quality to strengthen the machine manufacture processing technology and the management is reduces the cost the best technical route,If casts off the quality,Casts off the machine manufacture processing technology and manages reduces the cost,That not impossible is the best route,Therefore the quality is in the machine manufacture processing technology work the extremely important center link,Is question which the machine manufacture processing technology worker should first consider. Regardless of is uses the advanced technique of manufacture or the technological transformations,Leaves the quality for the key machine manufacture processing technology transformation is the defeat technological transformations,The quality should become in the machine manufacture processing technology work first to need to guarantee,Such machine manufacture processing technology work only then is possible the healthy development,Thus makes the entire enterprise to grow strong unceasingly株洲工学院2006届毕业设计（论文）材料院(系)、部：机械工程学院学生姓名：李飞指导教师：邓兴贵职称副教授专业：机械设计制造及其自动化班级： J023 学号： 16 2006 年 5 月材料清单1、毕业设计（论文）课题任务书2、毕业设计（论文）开题报告3、中期检查表4、指导教师评阅表5、评阅教师评阅表6、答辩及最终成绩评定表7、毕业设计说明书8、附录材料2006 届毕业设计（论文）课题任务书院(系)：机械工程系专业：机械设计制造及其自动化指导教师邓兴贵学生姓名李飞课题名称CA6140车床法兰盘的机械加工工艺规程与钻4、6mm孔专用夹具设计内容及任务一、设计（论文）依据及主要技术指标“法兰盘”零件相关的装配图生产纲领：中批生产（年产量为1000件）工作制：单班制工作二、设计内容1零件图： 1张2毛坯图： 1张3机械加工工艺卡（含过程卡与工序卡）：1套4专用夹具：副；(含专用夹具装配图、夹具体零件图及相关的非标准零件图) 5设计计算说明书：份三、设计中应注意的问题：、各种能力的培养设计中应结合课题，独立思考，努力钻研，不得照搬照抄，盲目设计，应注重分析问题和解决问题能力的培养，灵活综合运用所学知识。、良好的工作作风的形成设计工作是一项细致、复杂、涉及面很广的工作，既需要广博的知识，更需要严肃、认真、一丝不苟的设计作风。3、学会查阅各种资料包括上Internet网查找相关的设计资料，获得的最新信息与权威资料。拟达到的要求或技术指标、材料牌号，形位公差，粗糙度，图纸的标题栏及明细表都宜采用新图标；、零件机加工工艺路线应设计多方案（至少个），比较后选最佳方案；、应保证重要表面的加工质量与精度；、机床设备等选用，应考虑其经济性，宜采用通用机床和专用工具夹；、设计应以独立完成为主，图纸表达要正确清晰，计算正确，能借助各种工具书和技术资料获得所需的正确数据；、同一课题组的专用夹具不得一样；7、说明书应内容完整，字迹工整，语言简练，文字通顺。说明书中应重点包括设计方案的分析与论证，考虑问题的出发点和最后选择的依据，必要的计算过程，其他说明等。进度安排起止日期工作内容备注06年14周自己实习学生自己联系实习工厂第5周学校组织的毕业实习第6周搜集设计的相关资料第7周整体规划设计的全过程第1012周工艺过程设计及切削参数计算确定第13周夹具设计第14周编写设计计算说明书第15周通过指导老师验收主要参考资料徐嘉元，曾家驹.机械制造工艺学M.机械工业出版社1997.8 联合编写组.机械设计手册 M.化学工业出版社1987.12 赵家齐.机械制造工艺学课程设计指导书M.机工版 1987.10 哈尔滨工业大学李益民主编.机械制造工艺设计简明手册M机工版.2005.7 王启平主编.机床夹具设计M.哈工大出版社 1985.12 东北重型机械学院.机床夹具设计手册M.上海科学技术出版社1980.1 孟少安.机械加工工艺手册M.机械工业出版社1991.9 刘文举.汽车传动与行使部分检修问答M.人民邮电出版社 1997.5 唐艺等.汽车构造与修理图解M.机械工业出版社1992.410 侯家驹.汽车制造工艺学M.机械工业出版社1991.811 徐灏.机械设计手册M.机械工业出版社1991.912 周昌治，杨忠鉴，赵之渊.机械制造工艺学M.重庆大学出版社 1994.1013 肖继德，陈宁平.机床夹具设计M.机械工业出版社 2005.314 孙丽媛.机械制造工艺及用夹具设计指导M.冶金工业出版社 2002.515 杨叔子.机械加工工艺师手册M.机械工业出版社 2002.115 朱龙根.机械零件设计手册M.机械工业出版社 2005.816 四川大学研究所.机床夹具设计图册M.机械工业出版社 2003.1017 章跃.机械制造专业英语M.机械工业出版社 2002.418 上Internet网查找相关的设计资料，获得的最新信息与权威资料教研室意见年月日院(系)主管领导意见年月日株洲工学院毕业设计（论文）开题报告（本科_06 届）学院（系）机械工程系_ 专业机械设计制造及其自动化题目 CA6140车床法兰盘的机械加工工艺规程与钻4、6mm孔专用夹具设计学生姓名 _李飞_ 学号 _202316_ 指导教师 _邓兴贵_职称_副教授_2006年 5 月 22 日毕业设计（论文）开题报告1. 结合课题任务情况，根据所查阅的文献资料，撰写15002000字左右的文献综述。机械工业是为国民经济提供技术装备和为人民生活提供耐用消费品的装备产业，在国民经济中具有很重要的地位。国民经济各部门生产技术的进步和经济效益的高低，在很大程度上取决于它所采用机械装备的性能和质量，机械工业的技术水平是衡量一个国家科技水平和经济实力的重要标志之一。随着社会主义建设事业的发展和经济体制的转变，各行各业对机械产品的质量、数量和品种提出了更多、更高的要求，其中既包含了传统的工、农业，也有新兴产业和微电子技术。当机械工业为其他部门提供技术装备时，就要求技术装备精度高、品种多。设备的质量是由零件的质量来保证的，而零件质量是加工出来的，依据科学原理，制订合理的工艺规程和设计制造出高效的专用夹具，是提高效率、保证质量的关键。机械制造工艺是各种机械的制造方法和过程的总称。它包括零件的毛坯制造、机械加工、热处理和产品的装配等，内容十分广泛。然而，机械制造工艺学是以机械加工和产品装配过程的工艺问题为主要研究对象的一门应用性技术科学。它在机械制造业中的大量生产基础上，诞生于本世纪30年代初期，40年代发展成熟，50年代以来，机械制造业想高精度、高效率、高度自动化和柔性化方向前进，使其发展到一个新的水平。机械制造工艺学所涉及的行业和产品虽然繁多，但研究的工艺问题一般可分为质量、生产率和经济性这三个方面。（1）保证和提高产品的质量近代宇航，军工、电子工业和精密机械等的发展，对零件的精度和表面质量提出了越来越高的要求，促使各种新工艺和新技术相继出现，加工质量不断提高。过去人们只注意表面粗糙度、波度和纹理等表面特征，忽视了表面之下0.38mm范围内的内部效应，即次表面特征对零件可靠性的影响。这方面尚需深入研究，采取相应措施，方能提高产品的使用寿命和可靠性。（2）提高劳动生产率提高劳动生产率方面：其一，提高传统的切削加工效率。如采用新刀具材料（如超高速钢、陶瓷刀片、人造金刚石、立方氮化硼等）来提高切削速度，或者采用强力切削、缓进给磨削等高效率工艺方法缩短加工时间。其二，是采用新的加工加工方法，以解决传统方法不能胜任的加工，如采用电加工、超声波加工、电子束加工和激光加工等。其三，是实现自动化生产、最大限度的减少加工的辅助时间和生产预备时间，如采用数控机床、自适应控制机床、数控加工设备、加工中心、柔性制造单元（FMC）、柔性制造系统（FMS）、计算机集成制造系统（CIMS）和无人化车间或工厂等。（3）保证产品制造的经济性产品的制造成本低，则经济性能好，要降低成本，必须节约与合理选择原材料，合理使用，维护和改进现有设备，研制高效设备。拟订工艺方案时，必须合理选择毛坯、加工方法、工装与设备等，并通过经济分析或论证来确定，在保证零件技术要求的前提下，选择最经济的工艺方案。产品的质量、生产率和经济性三者之间是相互联系和制约的，是工艺学主要研究的问题，所以在分析、研究和解决具体的工艺问题时，需要全面考虑妥善处理好它们之间的辨证关系。综上所述，让我深深地明白了机械制造工艺学在机械行业中的重要性，它就是一块基石，任何机械都离不开它，它在机械制造中占有相当重要的位置。所以，我选择设计工艺课题作为我的毕业设计，一来可以总结我这四年来所学的知识的总结，二来可以让我掌握更多的工艺方面的知识，使我的专业水平得到更大的提升。 2.要研究或解决的问题、拟采用的方法或技术路线：该设计中需要解决的问题主要是确定一个比较合理的工艺路线。其解决思路应该从以下几个方面考虑：1.根据每个加工表面的技术要求，选择能保证该要求的最终加工方法。2.基于可保证加工质量、可合理利用机床、及时发现毛坯缺陷等原因，划分加工阶段。 3.在了解加工工序的安排原则后，合理的进行加工顺序的安排。 4.安排了加工顺序后，需将各加工表面的各次加工，按不同的加工阶段和加工顺序组合成若干个工序，从而拟定出零件加工的工艺路线。3.成果预测：1得到一套合理、高效的工艺规程。2设计出一副合理的夹具，能充分保证零件的质量，提高效率，降低成本。4.时间进度计划：06年14周自己实习第5周学校组织的毕业实习第6周搜集设计的相关资料第7周整体规划设计的全过程第1012周工艺过程设计及切削参数计算确定第13周夹具设计第14周编写设计计算说明书第15周通过指导老师验收5.指导教师意见（对课题方案的可行性、深度、广度及工作量的意见）：指导教师_ 年月日6.教研室意见：教研室主任_ 年月日说明：开题报告作为毕业设计（论文）答辩委员会对学生答辩资格审查的依据材料之一，此报告应在导师指导下，由学生填写，将作为毕业设计（论文）成绩考查的重要依据，经导师签署意见及教研室审查后生效。株洲工学院毕业设计（论文）中期报告院（系）机械工程学院班级J023学生姓名李飞指导教师邓兴贵CA6140车床法兰盘的机械加工工艺规程与钻4、6mm孔专用夹具设计课题主要任务：1. 通过查阅相关文献获得设计基本认识，了解CA6140车床法兰盘的机械加工工艺规程与某一工序专用夹具设计,学会制定零件加工工艺规程、确定切削参数，得出制造工艺卡片。2. 在了解夹具设计方案后，能够绘出结构原理示意图，能确定定位元件，并计算出误差和夹紧力，设计出需要的夹紧机构。1、简述开题以来所做的具体工作和取得的进展或成果开题以来，认真查阅了一系列的参考文献和与设计相关的书籍，对课题有了初步的整体了解，并通过对各种实例的分析，对设计步骤和方法有了更深层次的了解。通过计算，得出了零件加工工艺规程和夹具设计，并绘制出相应的图纸。2、下一步的主要研究任务，具体设想与安排下一步要做的工作：1. 得出零件图以及毛坯图；2. 绘制加工工艺卡片；3. 得出夹具装配图3、存在的具体问题设计中面临的问题主要是设计夹具时，零件的定位比较麻烦，不过通过邓老师的悉心指导，这个问题已经基本解决。 4、指导教师对该生前期研究工作的评价指导教师签名：日期：株洲工学院200 届毕业设计（论文）指导教师评阅表院、系：机械工程学院学生姓名李飞学号16班级J023专业机械设计制造及其自动化指导教师姓名邓兴贵课题名称CA6140车床法兰盘的机械加工工艺规程与钻4、6mm孔专用夹具设计评语：（包括以下方面，学习态度、工作量完成情况、材料的完整性和规范性；检索和利用文献能力、计算机应用能力；学术水平或设计水平、综合运用知识能力和创新能力；）是否同意参加答辩：是否指导教师评定成绩分值：指导教师签字：年月日株洲工学院2006届毕业设计（论文）评阅教师评阅表院、系：学生姓名李飞学号16班级J023专业机械设计制造及其自动化评阅教师姓名课题CA6140车床法兰盘的机械加工工艺规程与钻4、6mm孔专用夹具设计评语：（对论文学术评语（包括选题意义；文献利用能力；所用资料可靠性；创新成果及写作规范化和逻辑性）针对课题内容给设计者（作者）提出不少于3个问题，作为答辩时的必答题1.2.3.选题与文献综述（20分）分值：创新性(15分)分值：基础理论和专门知识(35分)分值：作者写作、表达能力(30分)分值：合计分值：是否同意参加答辩是否评阅人（签名）：年月日株洲工学院200 届毕业设计（论文）答辩及最终成绩评定表院、系（公章）：学生姓名李飞学号16班级J023答辩日期课题名称CA6140车床法兰盘的机械加工工艺规程与钻4、6mm孔专用夹具设计指导教师邓兴贵成绩评定分值评定小计教师1教师2教师3教师4教师5课题介绍思路清晰，语言表达准确，概念清楚，论点正确，实验方法科学，分析归纳合理，结论严谨，设计（论文）有应用价值。30答辩表现思维敏捷,回答问题有理论根据，基本概念清楚，主要问题回答准确大、深入,知识面宽。必答题40自由提问30合计100答辩评分分值：答辩小组长签名：答辩成绩a： 25指导教师评分分值：指导教师评定成绩b： 50评阅教师评分分值：评阅教师评定成绩c： 25最终评定成绩：分数：等级：答辩委员会主任签名：年月日说明：最终评定成绩a+b+c，三个成绩的百分比由各院、系自己确定，但应控制在给定标准的10左右。学生实习报告院（系）：机械工程学院专业：机械设计制造及其自动化班级： J023 姓名
