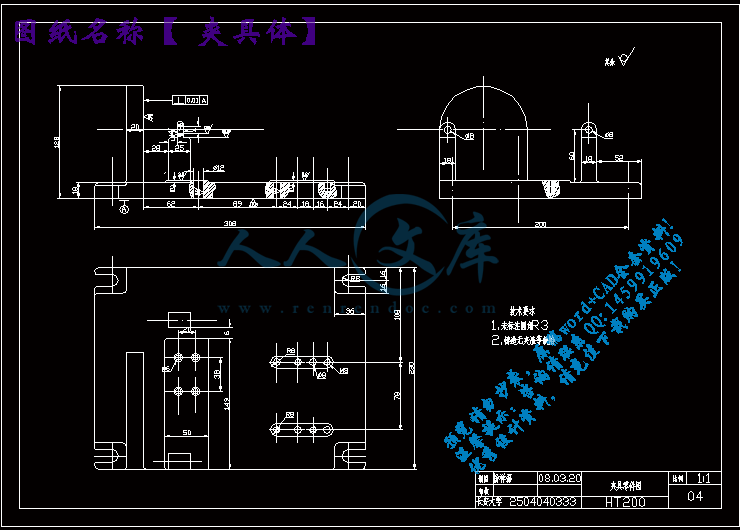

夹具体.dwg

夹具装配图.dwg

封皮.doc

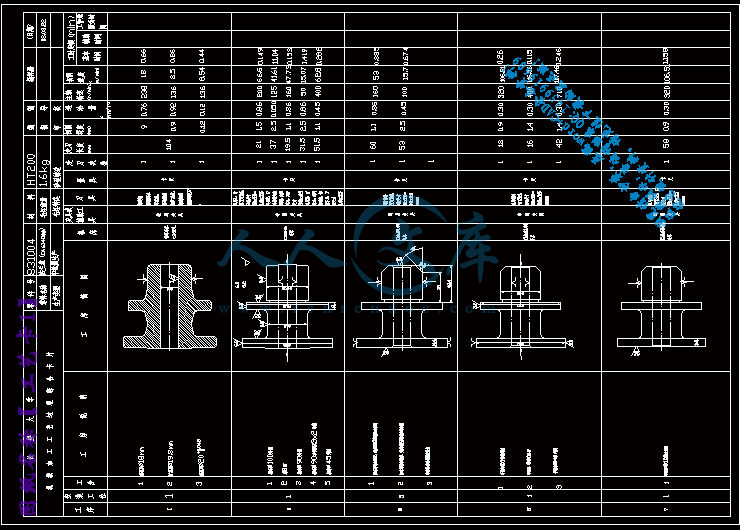

工艺卡1.dwg

工艺卡2.dwg

工艺卡3.dwg

正文.doc

正文副本.doc

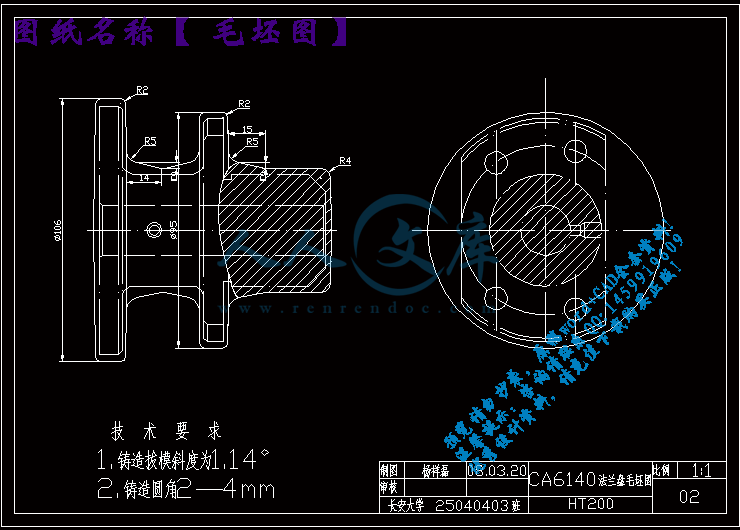

毛坯图.dwg

零件图.dwg

序言2

一零件的分析3

（一）零件的作用3

（二）零件的工艺分析3

二工艺规程设计3

（一）确定毛坯的制造形式3

（二）基准的选择3

（三）制定工艺路线3

（四）毛坯尺寸的确定与机械加工余量4

（五）确定切削用量及基本工时5

夹具的设计16

（一）问题的提出16

（二）夹具设计16

设计小结17

参考文献18

序言

机械制造工艺课程设计是我们在进行毕业设计之前对所学各课程的一次深入的综合性的复习，也是一次理论联系实际的训练，因此，它对我们四年的大学学习生活具有重要意义。

? 设计题目给定的零件是CA6140车床法兰盘（0404）零件，该零件年产量为4000件，设其备品率为4%，机械加工废品率为1%，则该零件的年生产纲领为：N=Qn(1+ + )=4000×1(1+4%+1%)=4200(件/年)

法兰盘的年产量为4200件，查表可知该产品为中批生产。

一零件的分析

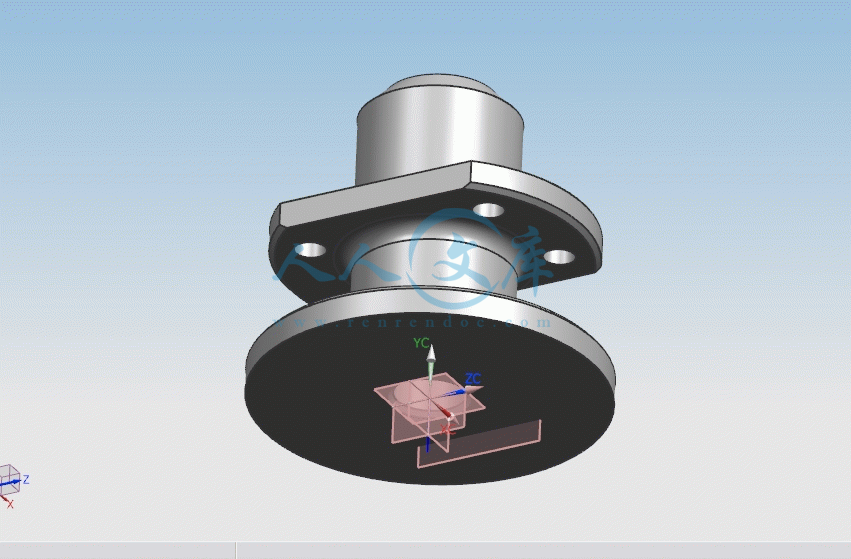

（一）零件的作用

题目给的零件是CA6140卧式车床上的法兰盘，它位于车床丝杆的末端，主要作用是标明刻度，实现纵向进给。零件的 100外圆上标有刻度线，用来对齐调节刻度盘上的刻度值，从而能够直接读出所调整的数值。法兰盘中部的通孔则给传递力矩的标明通过，本身没有受到多少力的作用。该零件年产量为4000件，设其备品率为4%，机械加工废品率为1%，则该零件的年生产纲领为：N=Qn(1+ + )=4000×1(1+4%+1%)=4200(件/年)，法兰盘的年产量为4200件，查表可知该产品为中批生产。

（二）零件的工艺分析

法兰盘共有三组加工表面，他们之间有一定的位置要求。现分述如下：

1以Ф20 的孔为中心加工表面；

2 两端面；

3 以Ф90为中心的加工表面。

它们之间的位置要求主要是：

（1）Ф100mm 左端面与Ф45 mm孔中心轴的跳动度为；

（2）Ф90mm 右端面与 Ф45 mm孔中心轴线的跳动度为。

经过对以上加工表面的分析，我们可先选定粗基准，加工出精基准所在的加工表面，然后借助专用夹具对其他加工表面进行加工，保证它们的位置精度。

二工艺规程设计

（一）确定毛坯的制造形式

零件材料是HT200。零件年产量是中批量,而且零件加工的轮廓尺寸不大,在考虑提高生产率保证加工精度后可采用铸造成型，采用方法为砂模机器造型。零件形状并不复杂，因此毛坯形状可以与零件的形状尽量接近，内孔不铸出。

参考文献

[1]哈尔滨工业大学 .《机床夹具设计》.上海科学技术出版社 .1990。

[2]顾崇衡 .《机械制造工艺学》.陕西科学出版社.1995。

[3]邹青 .《机械制造技术基础课程设计指导教程》 . 机械工业出版社，200.8。

[4]崇凯 .《机械制造技术基础课程设计指南》.化学工业出版社 .2006.12。

[5]周开勤 .《机械零件手册》.高等教育出版社 .1994。

[6]大连组合机床研究所 .《组合机床设计》.机械工业出版社 .1978。

[7]李云..《机械制造及设备指导手册》.北京:机械工业出版社 .1997.8。

[8]孟少农..《机械加工工艺手册》.北京:机械工业出版社.1991.9。

[9]李庆寿.《机床夹具设计》.北京：机械工业出版社 .1984。

[10]于骏一 .《机械制造技术基础》.北京：机械工业出版社.2000。

[11]薛源顺..《机床卡具设计》.北京：机械工业出版社.2000。

[12]赵家奇 .《机械制造工艺学课程设计指导书—2版》.北京:机械工业出版社.2000.10。

[13]陶崇德.葛鸿翰 .《机床夹具设计.第二版》.上海：上海科技技术出版社 .1989。

[14]黄健求..《机械制造技术基础》. 机械工业出版社 .2005。

[15]杨叔子. 《机械加工工艺师手册》. 机械工业出版社 .2000。

[16]《机械制造工艺学》。顾崇等编1994年6月。陕西科学技术出版社

[17]《机械精度设计与检测》张帆主编2006年5月。陕西科学技术出版社。

[18]《机械制造工艺设计简明手册》。李益民主编1999年10月。机械工业出版社

[19]《切削用量简明手册》。艾兴等编2000年3月。机械工业出版社

[20]《机床夹具设计手册》。徐鸿本主编2003年10月。辽宁科学技术出版社

[20]《金属机械加工工艺人员手册》。上海科技出版社

[21]《机床夹具设计手册》。杨黎明主编，国防工业出版社














内容简介：: 长安大学机械制造工艺学课程设计任务书题目：CA6140车床法兰盘的机械加工工艺规程及夹具设计（年产量为4000件）内容：1.零件图 1张2.毛坯图 1张3.机械加工工艺过程综合卡片 1套4.结构设计装配图 1张5.结构设计零件图 1张6.课程设计说明书 1份班级：25040403班学生：霍保宏指导教师：李振芳 2008年3月15日机械制造工艺学课程设计实例机械制造工艺学课程设计说明书设计题目：CA6140车床法兰盘的机械加工工艺规程及夹具设计（年产量为4000件）设计者：霍保宏指导教师：李振芳长安大学2008年3月15日目录序言2一零件的分析3（一）零件的作用3（二）零件的工艺分析3二工艺规程设计3（一）确定毛坯的制造形式3（二）基准的选择3（三）制定工艺路线3（四）毛坯尺寸的确定与机械加工余量4（五）确定切削用量及基本工时5夹具的设计16（一）问题的提出16（二）夹具设计16设计小结17参考文献1818序言机械制造工艺课程设计是我们在进行毕业设计之前对所学各课程的一次深入的综合性的复习，也是一次理论联系实际的训练，因此，它对我们四年的大学学习生活具有重要意义。设计题目给定的零件是CA6140车床法兰盘（0404）零件，该零件年产量为4000件，设其备品率为4%，机械加工废品率为1%，则该零件的年生产纲领为：N=Qn(1+ + )=40001(1+4%+1%)=4200(件/年)法兰盘的年产量为4200件，查表可知该产品为中批生产。一零件的分析（一）零件的作用题目给的零件是CA6140卧式车床上的法兰盘，它位于车床丝杆的末端，主要作用是标明刻度，实现纵向进给。零件的 100外圆上标有刻度线，用来对齐调节刻度盘上的刻度值，从而能够直接读出所调整的数值。法兰盘中部的通孔则给传递力矩的标明通过，本身没有受到多少力的作用。该零件年产量为4000件，设其备品率为4%，机械加工废品率为1%，则该零件的年生产纲领为：N=Qn(1+ + )=40001(1+4%+1%)=4200(件/年)，法兰盘的年产量为4200件，查表可知该产品为中批生产。（二）零件的工艺分析法兰盘共有三组加工表面，他们之间有一定的位置要求。现分述如下：1以20 的孔为中心加工表面；2 两端面；3 以90为中心的加工表面。它们之间的位置要求主要是：（1）100mm 左端面与45 mm孔中心轴的跳动度为；（2）90mm 右端面与 45 mm孔中心轴线的跳动度为。经过对以上加工表面的分析，我们可先选定粗基准，加工出精基准所在的加工表面，然后借助专用夹具对其他加工表面进行加工，保证它们的位置精度。二工艺规程设计（1）确定毛坯的制造形式零件材料是HT200。零件年产量是中批量,而且零件加工的轮廓尺寸不大,在考虑提高生产率保证加工精度后可采用铸造成型，采用方法为砂模机器造型。零件形状并不复杂，因此毛坯形状可以与零件的形状尽量接近，内孔不铸出。（二）基准的选择 1 粗基准的选择因为法兰盘可归为轴类零件，一般以外圆作为粗基准。一般以非加工表面作为粗基准，但本零件各面均需加工，此时应以加工余量最小的面为粗基准，所以对于本零件可以先以法兰盘右端 45的外圆及 90的右端面作为粗基准，利用三爪卡盘夹紧45 mm外圆可同时削除五个自由度，再以 90的右端面定位可削除自由度。2 精基准的选择精基准的选择主要考虑基准重合与统一基准原则。以20mm孔为精基准。（三）制定工艺路线制定工艺路线应该使零件的加工精度（尺寸精度、形状精度、位置精度）和表面质量等技术要求能得到合理的保证。在生产纲领已经确定为大批生产的条件下，可以考虑采用通用机床配以志用夹具，并尽量使工序集中来提高生产率。还有，应当考虑经济效果，以便降低生产成本。1 工艺路线方案一(一)工序粗车 100mm柱体左右端面及外圆外圆留有余量。以右端45 mm为粗基准(二)工序钻、扩、粗铰、精铰 20mm孔至图样尺寸并车孔左端的倒角。(三)工序粗车45，90的外圆，粗车各端面，粗车90的倒角，粗车3x2的槽，R5的圆角。以20为精基准。(四)工序半精车90外圆及各端面，车槽32，R5的圆角。(五)工序半精车100左右端面及外圆，精车100的左端面。(六)工序粗铣90的左端面；粗铣、精铣 90柱体右侧面。(七)工序钻 49孔。(八)工序钻4孔，铰 6孔。(九)工序磨削100的右端面，90外圆及左右端面，45外圆。(十)工序磨削外圆面 100， 90 。(十一)工序刻字刻线。(十二)工序镀铬。(十三)工序检测入库。2 工艺路线方案二(一)工序钻、扩、铰20的孔，以右端45的外圆为粗基准。(二)工序粗车100外圆，B面，90外圆及右侧面，3x2槽，45外圆。粗车零件左右端面(三)工序粗车零件左右端面，并倒20孔的倒角，以及零件右端45度倒角。(四)工序半精车100外圆，90外圆。(五)工序半精车零件左端面。(六)工序精车100外圆，并倒100，90的倒角。(七)工序精车零件在端面。(八)工序粗铣 90的左端面；粗铣、精铣 90柱体右侧面。(九)工序钻 49孔。(十)工序钻4孔，铰 6孔。(十一)工序磨削90外圆及右侧45外圆。(十二)工序抛光B面。(十三)工序刻字画线。（十四）工序镀铬。（十五）工序检测入库。3工艺方案的比较与分析上述两种工艺方案的特点在于：方案二考虑以20孔为精加工基准，而方案一则是从右端面开始加工到左端面，然后再钻孔 20mm，这时则很难保证其圆跳动的误差精度等。因此决定选择方案二作为加工工艺路线比较合理。（四）毛坯尺寸的确定与机械加工余量由于本零件材料为灰铸铁，由工艺手册得，毛坯为双侧加工，MA为G，加工精度为8到10级，这里选取9级。则，由机械制造工艺设计简明手册表2.2-4得：零件延轴线方向的加工余量为：2x2.5mm=5mm100径向加工余量为6mm，轴向加工余量为2x2.5mm=5mm90径向加工余量为2x2.5mm=5mm，轴向加工余量为2x2.5mm=5mm45径向加工余量为2x2.5mm=5mm由机械零件工艺性手册表：2-64得：100，90柱体圆角为：R=2mm；右端45的圆角为：R=4mm；铸件上连接法兰的过渡部分尺寸确定为：R=5mm，C=3mm，H=15mm。由以上资料得出毛坯尺寸图（见附图）。（五）确定切削用量及基本工时工序钻，扩，铰20孔1.加工条件工件材料：HT200 硬度170241HB，取190HB，机器砂型铸造。加工要求：钻，扩，铰20孔机床：转塔车床C365L2.计算切削用量1) 钻 18孔（1）刀具选择：查机械制造工艺设计简明手册选用 18高速钢锥柄标准花钻。（2）切削用量选择：查切削用量手册得：f=0.700.86mm/r,再由机械制造工艺设计简明手册C365L车床进给量取f =0.76mm/r。查切削用量简明手册取V =13m/min=230r/min按机床选取n =238r/m,故=18m/min(3)计算基本工时：T=（L+L1+L2）/(fn)=0.66min。2) 扩19.8 孔（1）刀具选择：选用 19.8高速钢锥柄扩孔钻。（2）确定切削用量：查切削用量简明手册得：f=0.901.1mm/r,再由机械制造工艺设计简明手册C365L车床进给量取f =0.92mm/r。扩孔时的切削速度，由现代机械制造工艺流程设计实训教程得公式：扩=（1/21/3）钻查切削用量简明手册取VC =0.29m/s=17.4m/minVC=（1/21/3）VC =5.88.7m/min=93140r/min按机床选取n =136r/m,故=8.5m/min (3)计算基本工时：T=（L+L1+L2）/(fn)=(91+14+2)/(0.92136)=0.86min。其中L=91，L1=14,L2=2 3)铰20 （1）刀具选择： 20高速钢锥柄机用铰刀（2）确定切削用量：背吃刀量ap=0.12。由切削用量简明手册表2.11 f=1.32.5mm/r,取f=1.68由切削用量简明手册表2.30得=7.9m/min=125.8 r/min按机床选取 =136 r/min所以实际切削速度=8.54m/min (3)计算基本工时：T=(L+L1+L2)/(f*n) =0.44min工序粗车100外圆、车B面。车90外圆及右侧面、3x2槽、45外圆1. 加工条件机床选择：CA6140车床刀具1：刀片材料YG6，刀杆尺寸BxH=16x25mm，刀具2：刀片材料为高速钢，成型车刀，刀杆尺寸30x45 刀具3：刀片才；材料高速钢，切断车刀，刀杆尺寸16x252.计算切削用量（1）粗车100外圆用刀具11)确定背吃刀量a (即切深a ) 粗车的余量为1.5mm，一次走刀完成，即a =1.5mm。2)确定进给量查切削用量简明手册：加工材料HT200、工件直径100mm、切削深度a =1.5mm，则进给量为0.60.9 mm/r。再根据CA6140车床说明书，取横向进给量取f =0.86mm/r。选择磨钝标准及耐用度：根据切削用量简明手册表1.9，取车刀后面最大磨损量为0.81.0。焊接车刀耐用度T=60mm。3)确定切削速度V 根据切削用量简明手册表1.27=57.46 m/min=172 r/min按CA6140车床转速（机械制造工艺设计简明手册表4.28）选择与172r/min相近似的机床转速n =200r/min,则实际切削速度V = 66.6m/min。4）计算基本工时：按机械制造工艺设计简明手册公式计算：T=0.149min（2）粗车 90外圆选择刀具：用刀具1。1）确定背吃刀量粗车外圆ap=1.1mm。2)确定进给量由切削用量简明手册HT200，刀杆尺寸16 x25，,工件直径为90mm，则f=0.60.9 mm/r。再根据CA6140车床说明书，取横向进给量取f =0.86mm/r。由切削用量简明手册表1.9查取后刀面磨损最大限度为0.81.0，焊接耐用度T=60mm。3)确定切削速度VC根据切削用量简明手册表1.27=44 m/min=147.6 r/min按CA6140车床转速选择与157.5r/min相近似的机床转速n =160r/min,则实际切削速度V =47.728 m/min。4)计算基本工时：T=（L+L1+L2+L3）i/(fn)=0.153min(3) 粗车45 外圆选择刀具1 1）确定切削深度粗车外圆，一次走刀，则ap=1.1mm。2)确定进给量由切削用量手册，HT200，刀杆尺寸16x 25，ap=1.1,工件直径为45mm，则f=0.40.5mm/r。再由简明手册表4.23查取f =0.45mm/r。 3)确定切削速度VC根据切削用量手册表1.27查取：=62.7 m/min=399 r/min按CA6140车床说明书，选择与399r/min相近似的机床转速n =400r/min,则实际切削速度V = 62.8m/min。4)计算基本工时：T=（L+L1+L2+L3）i/(fn) =0.286min。（4）成型车刀加工B面 1）确定切削深度，一次走刀，则ap=2.5mm。T=120min2)确定进给量f=0.0350.070mm/r。取f =0.050mm/r。 3)确定切削速度VC根据切削用量手册表1.27查取：=40.602 m/min=121.987 r/min按CA6140车床说明书，选择与121.987r/min相近似的机床转速n =125r/min,则实际切削速度V =41.605m/min。4)计算基本工时：T=（L+L1+L2+L3）i/(fn) =11.04min。（5）车90右端面及3x2槽 1）确定切削深度，一次走刀，则ap=2.5mm。2)确定进给量由切削用量手册表1.4，f=0.60.9mm/r。根据CA6140机床说明书（见工艺手册表1.31）取f=0.86 mm/r3)确定切削速度VC根据切削用量手册表1.27查取：=13.965 m/min=46.815 r/min按CA6140车床说明书，选择与46.815r/min相近似的机床转速n =50r/min,则实际切削速度V = 15.072m/min。4)计算基本工时：T=（L+L1+L2+L3）i/(fn) =1.419min。工序粗车零件左右端面，并倒20孔的倒角，零件右端45度倒角1. 加工条件机床选择：CA6140车床刀具1：刀片材料YG6，刀杆尺寸BxH=16x25mm， 2.计算切削用量（1）粗车零件左端面，即，粗车 100左端面1）确定切削用量ap =1.1mm。2)确定进给量查切削用量简明手册：取进给量为0.60.9 mm/r。再根据CA6140车床说明书（见机械制造工艺设计简明手册表1.31查取）进给量取f =0.86mm/r。根据切削用量简明手册表1.9，取车刀后面最大磨损量为0.81.0。焊接车刀耐用度T=60mm。3)确定切削速度V 根据切削用量简明手册表1.27=49.56 m/min=149 r/min按CA6140说明书，选择与149r/min相近似的机床转速n =160r/min,则实际切削速度V =53m/min。4）计算基本工时：按机械制造工艺设计简明手册公式计算：T= 0.385min（2）粗车零件右端面1）确定切削用量ap =2.5mm。2)确定进给量查切削用量简明手册：取进给量为0.40.5 mm/r。再根据CA6140车床说明书（见机械制造工艺设计简明手册表1.31查取）进给量取f =0.45mm/r。根据切削用量简明手册，取车刀后面最大磨损量为0.81.0。焊接车刀耐用度T=60mm。3)确定切削速度V 根据切削用量简明手册表1.27=14 m/min=89r/min按CA6140说明书，选择与89r/min相近似的机床转速n =100r/min,则实际切削速度V =15.7m/min。（3）计算基本工时：按机械制造工艺设计简明手册公式计算：T= 0.674min工序半精车100外圆、B面，90外圆、45外圆1.加工条件机床选择：CA6140车床刀具1：刀片材料YG6，刀杆尺寸BxH=16x25mm，刀尖圆弧半径0.5mm2.计算切削用量（1）半精车100外圆用刀具11)确定背吃刀量a (即切深a ) 半车的余量为0.9mm，一次走刀完成，即a =0.9mm。2)确定进给量查切削用量简明手册表1.6：加工材料HT200、工件直径100mm、切削深度a =0.9mm，表面粗糙度为6.3，刀尖圆弧半径0.5mm，则进给量为0.250.40 mm/r。再根据CA6140车床说明书，取横向进给量取f =0.30mm/r。车刀耐用度T=60mm。3)确定切削速度V 根据切削用量简明手册表1.27=103.071 m/min=309.971 r/min按CA6140车床转速（机械制造工艺设计简明手册表4.28）选择与309.871r/min相近似的机床转速n =320r/min,则实际切削速度V = 106.509m/min。4）计算基本工时：按机械制造工艺设计简明手册公式计算：T=0.2.6min（2）半精车 90外圆选择刀具：用刀具1。1）确定背吃刀量半精车外圆ap=1.4mm。2)确定进给量由切削用量简明手册表1.6，HT200，刀杆尺寸16 x25，表面粗糙度为6.3，刀尖圆弧半径0.5mm,工件直径为90mm，则f=0.250.40 mm/r。再根据CA6140车床说明书，取横向进给量取f =0.30mm/r，车刀耐用度T=60mm。3)确定切削速度VC根据切削用量简明手册表1.27=103.071m/min=353.719 r/min按CA6140车床转速选择与353.719r/min相近似的机床转速n =400r/min,则实际切削速度V =116.557 m/min。4)计算基本工时：T=（L+L1+L2+L3）i/(fn)=0.115min(3) 半精车45 外圆选择刀具1 1）确定切削深度粗车外圆，一次走刀，则ap=1.4mm。2)确定进给量由切削用量手册，HT200，刀杆尺寸16x 25，ap=1.1,工件直径为45mm，表面粗糙度为6.3，刀尖圆弧半径0.5mm，则f=0.250.40mm/r。再由简明手册表4.23查取f =0.30mm/r。 3)确定切削速度VC根据切削用量手册表1.27查取：=103.071 m/min=686.719r/min按CA6140车床说明书，选择与686.719r/min相近似的机床转速n =710r/min,则实际切削速度V = 107.457m/min。4)计算基本工时：T=（L+L1+L2+L3）i/(fn) =0.246min。工序半精车零件左端面，即100左端面1.加工条件机床选择：CA6140车床刀具1：刀片材料YG6，刀杆尺寸BxH=16x25mm，刀尖圆弧半径0.5mm2.计算切削用量半精车100左端面1)确定背吃刀量a (即切深a ) 半车的余量为0.9mm，一次走刀完成，即a =0.9mm。2)确定进给量查切削用量简明手册表1.6：加工材料HT200、工件直径100mm、切削深度a =0.9mm，表面粗糙度为6.3，刀尖圆弧半径0.5mm，则进给量为0.250.40 mm/r。再根据CA6140车床说明书，取横向进给量取f =0.30mm/r。车刀耐用度T=60mm。3)确定切削速度V 根据切削用量简明手册表1.27=103.071 m/min=316.235 r/min按CA6140车床转速（机械制造工艺设计简明手册表4.28）选择与316.235r/min相近似的机床转速n =320r/min,则实际切削速度V = 106.509m/min。4）计算基本工时：按机械制造工艺设计简明手册公式计算：T=1.158min工序精车100外圆，并倒90，100的倒角1)确定背吃刀量a (即切深a ) 半车的余量为0.5mm，一次走刀完成，即a =0.5mm。2)确定进给量查切削用量简明手册表1.6：加工材料HT200、工件直径100mm、切削深度a =0.5mm，表面粗糙度为1.6，刀尖圆弧半径0.5mm，则进给量为0.100.15 mm/r。再根据CA6140车床说明书，取横向进给量取f =0.12mm/r。车刀耐用度T=60mm。3)确定切削速度V 根据切削用量简明手册表1.27=142.020 m/min=452.292 r/min按CA6140车床转速（机械制造工艺设计简明手册表4.28）选择与452.292r/min相近似的机床转速n =450r/min,则实际切削速度V = 141.3m/min。4）计算基本工时：按机械制造工艺设计简明手册公式计算：T=0.315min工序精车零件左端面，即100左端面1)确定背吃刀量a (即切深a ) 半车的余量为0.5mm，一次走刀完成，即a =0.5mm。2)确定进给量查切削用量简明手册表1.6：加工材料HT200、工件直径100mm、切削深度a =0.5mm，表面粗糙度为1.6，刀尖圆弧半径0.5mm，则进给量为0.100.15 mm/r。再根据CA6140车床说明书，取横向进给量取f =0.12mm/r。车刀耐用度T=60mm。3)确定切削速度V 根据切削用量简明手册表1.27=142.020 m/min=452.292 r/min按CA6140车床转速（机械制造工艺设计简明手册表4.28）选择与452.292r/min相近似的机床转速n =450r/min,则实际切削速度V = 141.3m/min。4）计算基本工时：按机械制造工艺设计简明手册公式计算：T=2.00min工序粗铣90左右侧面，精铣90右侧面1.加工条件：机床的选择：X62W，功率7.5KW，装夹系统刚性好；刀具的选择：铣刀材料为YG6，由ap=8，ae=1121mm，根据工艺手册表3.128，铣刀选择为80110mm；由切削手册表6-7选择刀具如下：粗铣刀为粗齿圆柱形铣刀，Z=10；精铣刀为细齿圆柱形铣刀，Z=14，圆柱铣刀寿命为180min2.切削用量选择： (1) 粗铣左侧面，粗铣刀具1）切削用量 ap=8，ae=11mm ，一次完成2）确定进给量由切削手册表3.5当机床X62W功率为5-10KW,采用YG6硬质合金材料加工铸铁取=0.14-0.24mm/z,取=0.24mm/z。3）确定切削速度Vc 由切削手册表3,27=119.619m/min=380.952r/min 根据X61W机床说明书(见切削手册表4.2-39)取主轴转速n =475r/min.则实际切削速度为Vc =149.15m/min当n =475r/min时,工作台为每分钟进给量是进给速度fm=fzzn机=0.2410475=1140mm/min.X62W机床说明书(见切削手册表3.23)取fm=950mm/min4）计算基本工时 T=(L+L1)/fm=(38+5)/950=0.0453 min(2) 粗铣右侧面，粗铣刀具(1) 粗铣左侧面，粗铣刀具1）切削用量 ap=8，ae=10mm，俩次完成2）确定进给量由切削手册表3.5当机床X62W功率为5-10KW,采用YG6硬质合金材料加工铸铁取=0.14-0.24mm/z,取=0.24mm/z。3）确定切削速度Vc 由切削手册表3,27=160.952m/min=512.586r/min 根据X61W机床说明书(见切削手册表4.2-39)取主轴转速n =600r/min.则实际切削速度为Vc =188.4m/min当n =600r/min时,工作台为每分钟进给量是进给速度fm=fzzn机=0.2410600=1440mm/min.X62W机床说明书(见切削手册表3.23)取fm=950mm/min4）计算基本工时 T=(L+L1)/fm=(48.2+5+38)/950=0.096 min（3）精铣右侧面精铣刀具1）切削用量 ap=8，ae=1mm ，一次完成2）确定进给量由切削手册表3.5当机床X62W功率为5-10KW,采用YG6硬质合金材料加工铸铁取=0.14-0.24mm/z,取=0.24mm/z。3）确定切削速度Vc 由切削手册表3,27=404.312m/min=1287.618r/min 根据X61W机床说明书(见切削手册表4.2-39)取主轴转速n =1180r/min.则实际切削速度为Vc 370.52m/min当n =1180r/min时,工作台为每分钟进给量是进给速度fm=fzzn机=0.24141180=2832mm/min.X62W机床说明书(见切削手册表3.23)取fm=1180mm/min4）计算基本工时 T=(L+L1)/fm=(48.2+5)/1180=0.0451min工序钻4-9孔1)刀具选择选用9高速钢,锥柄标准麻花钻。选用Z525型摇臂钻床。2）确定切削用量4个孔共走四次刀。由切削用量手册f=0.470.57mm/r,由钻床取 f =0.40mm/r.由切削用量手册，取V查=0.36m/s=21.6m/min，则n=764.331 r/min由钻床说明书，取n机=850r/min,故 3）计算基本工时：其中L1=8，L2=0，L=8 4T= 4x0.047min=0.188min 工序(1)钻 4mm孔，铰6mm孔选用Z525型摇臂钻床。1）刀具选择：由工艺手册选用高速钢锥柄标准花钻。2）确定切削用量：查切削用量手册f=0.180.22mm/r,由钻床取f=0.22mm/r.由切削用量手册取V =0.46m/s=27.6m/min=197r/m由Z525钻床取n =1700r/min.故VC =21m/min.3)基本工时：L1=10，L2=0，L=12.5T= 0.07min(2) 铰 6孔1）刀具选择：6高速钢锥柄机用铰刀，刀具磨钝标准为0.40.6,耐用度T=60min。2）确定切削用量：（a）加工余量为2mm,故背吃刀量asp=1mm。查切削用量手册f=0.270.33mm/r，由工艺手册f=0.26mm/r。(b)确定切削速度：计算切削速度，其中KV=1，CV=15.6,ZV=0.2,XV=0.1,YV=0.5,m=0.3V = 0.21m/s=12.8m/minn = 679r/min取n =670V =8.415 m/min3）基本工时：其中L1=10，L2=2，L=7 T= 0.109min工序磨削90外圆以及零件右端45外圆 1. 选择砂轮：WA46KV6P350x40x122. 切削用量的选择。砂轮转速n砂=1500 r/min，v砂=27.5m/s轴向进给量fa=0.5B=20mm工件速度Vw=10m/min径向进给量fr=0.015mm/（双行程）3. 切削工时。（1）加工90外圆 =0.819min（2）加工45外圆=1.606min工序抛光B面工序刻线、刻字工序XIV 镀铬工序XV 检测入库夹具的设计（一）问题的提出本夹具用来钻4的孔，有一定的公差要求，但同时应考虑提高生产率；因此设计时，对本夹具有一定的形位要求，还应装夹方便。本夹具使用在Z525型摇臂钻床上，选用偏心轮夹紧。（二）夹具设计1、定位基准的选择由零件图可知孔4对于90右端面有公差要求，经过尺寸链计算，选用100左端面作为基准；采用偏心轮夹紧便于装卸。2、切削力及夹紧力计算1）切削力的计算：轴向力：其中：（新的钻头）则：扭矩: 其中：则：2）夹紧力的计算：由机床夹具设计手册表1-2-20，查得：当D=32，d=8，e=1.7，型，得夹紧力为=3680（N）3）切削力与夹紧力比较由夹具结构知，轴向力与夹紧力垂直，欲使夹具安全工作，夹紧力产生的摩擦力必须大于轴向力。一般钢铁接触面的摩擦系数为：0.10.15。此处取小值0.1。则F总=2f=2368=736449.238 所以安全。由于钻头直径为4，所以产生的扭矩非常小，夹具可安全工作。3、夹具图（见附图）4、夹具中的V形块用于对心，使用了快换钻套，便于铰6孔。设计小结为期两个星期的课程设计已经结束了，在这段时间里，通过本次设计，使我了解了从事设计的基本过程，进一步巩固了我的专业知识和锻炼了我独立思考问题的能力。在这次课程设计进行过程中，我有很深的体会和学习到很多东西。首先，我学会了查阅资料和独立思考。我设计的题目是法兰盘零件的机械加工工艺规程及夹具设计，其中主要涉及夹具设计，由于平时所学知识有限，所以设计过程中必须查阅其他相关的书籍或资料。其次，我体会到了做任何事都要有耐心。两个星期时间说长也不长，但每天都要重复查资料、计算、画图这些工作，久之久之也觉得非常枯燥无味。特别是画图的时候，有时候一天就画了那么一小部分，一条条的线让人眼花缭乱。因此，要顺利完成任务，必须要有耐心和韧性，还要细心。我想这些在以后工作中也是必不可少的。由于本人缺少经验，知识水平所限，在处理实际问题时考虑不够全面，在查阅有关资料时往往花很多的时间也找不到需要的资料，这在一定程度上也约束了设计的进度和质量。设计中存在的不足之处，希望老师给予批评指正! 参考文献1哈尔滨工业大学 .机床夹具设计.上海科学技术出版社 .1990。2顾崇衡 .机械制造工艺学.陕西科学出版社.1995。3邹青 .机械制造技术基础课程设计指导教程 . 机械工业出版社，200.8。4崇凯 .机械制造技术基础课程设计指南.化学工业出版社 .2006.12。5周开勤 .机械零件手册.高等教育出版社 .1994。6大连组合机床研究所 .组合机床设计.机械工业出版社 .1978。7李云.机械制造及设备指导手册.北京:机械工业出版社 .1997.8。8孟少农.机械加工工艺手册.北京:机械工业出版社.1991.9。9李庆寿.机床夹具设计.北京：机械工业出版社 .1984。10于骏一 .机械制造技术基础.北京：机械工业出版社.2000。11薛源顺.机床卡具设计.北京：机械工业出版社.2000。12赵家奇 .机械制造工艺学课程设计指导书2版.北京:机械工业出版社.2000.10。13陶崇德.葛鸿翰 .机床夹具设计.第二版.上海：上海科技技术出版社 .1989。14黄健求.机械制造技术基础. 机械工业出版社 .2005。15杨叔子. 机械加工工艺师手册. 机械工业出版社 .2000。16机械制造工艺学。顾崇等编1994年6月。陕西科学技术出版社17机械精度设计与检测张帆主编2006年5月。陕西科学技术出版社。18机械制造工艺设计简明手册。李益民主编1999年10月。机械工业出版社19切削用量简明手册。艾兴等编2000年3月。机械工业出版社20机床夹具设计手册。徐鸿本主编2003年10月。辽宁科学技术出版社20金属机械加工工艺人员手册。上海科技出版社21机床夹具设计手册。杨黎明主编，国防工业出版社序言机械制造工艺课程设计是我们在进行毕业设计之前对所学各课程的一次深入的综合性的复习，也是一次理论联系实际的训练，因此，它对我们四年的大学学习生活具有重要意义。设计题目给定的零件是CA6140车床法兰盘（0404）零件，该零件年产量为4000件，设其备品率为4%，机械加工废品率为1%，则该零件的年生产纲领为：N=Qn(1+ + )=40001(1+4%+1%)=4200(件/年)法兰盘的年产量为4200件，查表可知该产品为中批生产。一零件的分析（一）零件的作用题目给的零件是CA6140卧式车床上的法兰盘，它位于车床丝杆的末端，主要作用是标明刻度，实现纵向进给。零件的 100外圆上标有刻度线，用来对齐调节刻度盘上的刻度值，从而能够直接读出所调整的数值。法兰盘中部的通孔则给传递力矩的标明通过，本身没有受到多少力的作用。该零件年产量为4000件，设其备品率为4%，机械加工废品率为1%，则该零件的年生产纲领为：N=Qn(1+ + )=40001(1+4%+1%)=4200(件/年)，法兰盘的年产量为4200件，查表可知该产品为中批生产。（二）零件的工艺分析法兰盘共有三组加工表面，他们之间有一定的位置要求。现分述如下：1以20 的孔为中心加工表面；2 俩端面；3 以90为中心的加工表面。它们之间的位置要求主要是：（1）100mm 左端面与45 mm孔中心轴的跳动度为；（2）90mm 右端面与 45 mm孔中心轴线的跳动度为。经过对以上加工表面的分析，我们可先选定粗基准，加工出精基准所在的加工表面，然后借助专用夹具对其他加工表面进行加工，保证它们的位置精度。二工艺规程设计（一）确定毛坯的制造形式零件材料是HT200。零件年产量是中批量,而且零件加工的轮廓尺寸不大,在考虑提高生产率保证加工精度后可采用铸造成型，采用方法为砂模机器造型。零件形状并不复杂，因此毛坯形状可以与零件的形状尽量接近，内孔不铸出。（二）基准的选择 1 粗基准的选择因为法兰盘可归为轴类零件，一般以外圆作为粗基准。一般以非加工表面作为粗基准，但本零件各面均需加工，此时应以加工余量最小的面为粗基准，所以对于本零件可以先以法兰盘右端 45的外圆及 90的右端面作为粗基准，利用三爪卡盘夹紧45 mm外圆可同时削除五个自由度，再以 90的右端面定位可削除自由度。2 精基准的选择精基准的选择主要考虑基准重合与统一基准原则。以20mm孔为精基准。（三）制定工艺路线制定工艺路线应该使零件的加工精度（尺寸精度、形状精度、位置精度）和表面质量等技术要求能得到合理的保证。在生产纲领已经确定为大批生产的条件下，可以考虑采用通用机床配以志用夹具，并尽量使工序集中来提高生产率。还有，应当考虑经济效果，以便降低生产成本。1 工艺路线方案一(一)工序粗车 100mm柱体左右端面及外圆外圆留有余量。以右端45 mm为粗基准(二)工序钻、扩、粗铰、精铰 20mm孔至图样尺寸并车孔左端的倒角。(三)工序粗车45，90的外圆，粗车各端面，粗车90的倒角，粗车3x2的槽，R5的圆角。以20为精基准。(四)工序半精车90外圆及各端面，车槽32，R5的圆角。(五)工序半精车100左右端面及外圆，精车100的左端面。(六)工序粗铣90的左端面；粗铣、精铣 90柱体右侧面。(七)工序钻 49孔。(八)工序钻4孔，铰 6孔。(九)工序磨削100的右端面，90外圆及左右端面，45外圆。(十)工序磨削外圆面 100， 90 。(十一)工序刻字刻线。(十二)工序镀铬。(十三)工序检测入库。2 工艺路线方案二(一)工序钻、扩、铰20的孔，以右端45的外圆为粗基准。(二)工序粗车100外圆，B面，90外圆及右侧面，3x2槽，45外圆。粗车零件左右端面(三)工序粗车零件左右端面，并倒20孔的倒角，以及零件右端45度倒角。(四)工序半精车100外圆，90外圆。(五)工序半精车零件左端面。(六)工序精车100外圆，并倒100，90的倒角。(七)工序精车零件在端面。(八)工序粗铣 90的左端面；粗铣、精铣 90柱体右侧面。(九)工序钻 49孔。(十)工序钻4孔，铰 6孔。(十一)工序磨削90外圆及右侧45外圆。(十二)工序抛光B面。(十三)工序刻字画线。（十四）工序镀铬。（十五）工序检测入库。3工艺方案的比较与分析上述两种工艺方案的特点在于：方案二考虑以20孔为精加工基准，而方案一则是从右端面开始加工到左端面，然后再钻孔 20mm，这时则很难保证其圆跳动的误差精度等。因此决定选择方案二作为加工工艺路线比较合理。（四）毛坯尺寸的确定与机械加工余量由于本零件材料为灰铸铁，由工艺手册得，毛坯为双侧加工，MA为G，加工精度为8到10级，这里选取9级。则，由机械制造工艺设计简明手册表2.2-4得：零件延轴线方向的加工余量为：2x2.5mm=5mm100径向加工余量为6mm，轴向加工余量为2x2.5mm=5mm90径向加工余量为2x2.5mm=5mm，轴向加工余量为2x2.5mm=5mm45径向加工余量为2x2.5mm=5mm由机械零件工艺性手册表：2-64得：100，90柱体圆角为：R=2mm；右端45的圆角为：R=4mm；铸件上连接法兰的过渡部分尺寸确定为：R=5mm，C=3mm，H=15mm。由以上资料得出毛坯尺寸图（见附图）。（五）确定切削用量及基本工时工序钻，扩，铰20孔1.加工条件工件材料：HT200 硬度170241HB，取190HB，机器砂型铸造。加工要求：钻，扩，铰20孔机床：转塔车床C365L2.计算切削用量1) 钻 18孔（1）刀具选择：查机械制造工艺设计简明手册选用 18高速钢锥柄标准花钻。（2）切削用量选择：查切削用量手册得：f=0.700.86mm/r,再由机械制造工艺设计简明手册C365L车床进给量取f =0.76mm/r。查切削用量简明手册取V =13m/min=230r/min按机床选取n =238r/m,故=18m/min(3)计算基本工时：T=（L+L1+L2）/(fn)=0.66min。2) 扩19.8 孔（1）刀具选择：选用 19.8高速钢锥柄扩孔钻。（2）确定切削用量：查切削用量简明手册得：f=0.901.1mm/r,再由机械制造工艺设计简明手册C365L车床进给量取f =0.92mm/r。扩孔时的切削速度，由现代机械制造工艺流程设计实训教程得公式：扩=（1/21/3）钻查切削用量简明手册取VC =0.29m/s=17.4m/minVC=（1/21/3）VC =5.88.7m/min=93140r/min按机床选取n =136r/m,故=8.5m/min (3)计算基本工时：T=（L+L1+L2）/(fn)=(91+14+2)/(0.92136)=0.86min。其中L=91，L1=14,L2=2 3)铰20 （1）刀具选择： 20高速钢锥柄机用铰刀（2）确定切削用量：背吃刀量ap=0.12。由切削用量简明手册表2.11 f=1.32.5mm/r,取f=1.68由切削用量简明手册表2.30得=7.9m/min=125.8 r/min按机床选取 =136 r/min所以实际切削速度=8.54m/min (3)计算基本工时：T=(L+L1+L2)/(f*n) =0.44min工序粗车100外圆、车B面。车90外圆及右侧面、3x2槽、45外圆1. 加工条件机床选择：CA6140车床刀具1：刀片材料YG6，刀杆尺寸BxH=16x25mm，刀具2：刀片材料为高速钢，成型车刀，刀杆尺寸30x45 刀具3：刀片才；材料高速钢，切断车刀，刀杆尺寸16x252.计算切削用量（1）粗车100外圆用刀具11)确定背吃刀量a (即切深a ) 粗车的余量为1.5mm，一次走刀完成，即a =1.5mm。2)确定进给量查切削用量简明手册：加工材料HT200、工件直径100mm、切削深度a =1.5mm，则进给量为0.60.9 mm/r。再根据CA6140车床说明书，取横向进给量取f =0.86mm/r。选择磨钝标准及耐用度：根据切削用量简明手册表1.9，取车刀后面最大磨损量为0.81.0。焊接车刀耐用度T=60mm。3)确定切削速度V 根据切削用量简明手册表1.27=57.46 m/min=172 r/min按CA6140车床转速（机械制造工艺设计简明手册表4.28）选择与172r/min相近似的机床转速n =200r/min,则实际切削速度V = 66.6m/min。4）计算基本工时：按机械制造工艺设计简明手册公式计算：T=0.149min（2）粗车 90外圆选择刀具：用刀具1。1）确定背吃刀量粗车外圆ap=1.1mm。2)确定进给量由切削用量简明手册HT200，刀杆尺寸16 x25，,工件直径为90mm，则f=0.60.9 mm/r。再根据CA6140车床说明书，取横向进给量取f =0.86mm/r。由切削用量简明手册表1.9查取后刀面磨损最大限度为0.81.0，焊接耐用度T=60mm。3)确定切削速度VC根据切削用量简明手册表1.27=44 m/min=147.6 r/min按CA6140车床转速选择与157.5r/min相近似的机床转速n =160r/min,则实际切削速度V =47.728 m/min。4)计算基本工时：T=（L+L1+L2+L3）i/(fn)=0.153min(3) 粗车45 外圆选择刀具1 1）确定切削深度粗车外圆，一次走刀，则ap=1.1mm。2)确定进给量由切削用量手册，HT200，刀杆尺寸16x 25，ap=1.1,工件直径为45mm，则f=0.40.5mm/r。再由简明手册表4.23查取f =0.45mm/r。 3)确定切削速度VC根据切削用量手册表1.27查取：=62.7 m/min=399 r/min按CA6140车床说明书，选择与399r/min相近似的机床转速n =400r/min,则实际切削速度V = 62.8m/min。4)计算基本工时：T=（L+L1+L2+L3）i/(fn) =0.286min。（4）成型车刀加工B面 1）确定切削深度，一次走刀，则ap=2.5mm。T=120min2)确定进给量f=0.0350.070mm/r。取f =0.050mm/r。 3)确定切削速度VC根据切削用量手册表1.27查取：=40.602 m/min=121.987 r/min按CA6140车床说明书，选择与121.987r/min相近似的机床转速n =125r/min,则实际切削速度V =41.605m/min。4)计算基本工时：T=（L+L1+L2+L3）i/(fn) =11.04min。（5）车90右端面及3x2槽 1）确定切削深度，一次走刀，则ap=2.5mm。2)确定进给量由切削用量手册表1.4，f=0.60.9mm/r。根据CA6140机床说明书（见工艺手册表1.31）取f=0.86 mm/r3)确定切削速度VC根据切削用量手册表1.27查取：=13.965 m/min=46.815 r/min按CA6140车床说明书，选择与46.815r/min相近似的机床转速n =50r/min,则实际切削速度V = 15.072m/min。4)计算基本工时：T=（L+L1+L2+L3）i/(fn) =1.419min。工序粗车零件左右端面，并倒20孔的倒角，零件右端45度倒角1. 加工条件机床选择：CA6140车床刀具1：刀片材料YG6，刀杆尺寸BxH=16x25mm， 2.计算切削用量（1）粗车零件左端面，即，粗车 100左端面1）确定切削用量ap =1.1mm。2)确定进给量查切削用量简明手册：取进给量为0.60.9 mm/r。再根据CA6140车床说明书（见机械制造工艺设计简明手册表1.31查取）进给量取f =0.86mm/r。根据切削用量简明手册表1.9，取车刀后面最大磨损量为0.81.0。焊接车刀耐用度T=60mm。3)确定切削速度V 根据切削用量简明手册表1.27=49.56 m/min=149 r/min按CA6140说明书，选择与149r/min相近似的机床转速n =160r/min,则实际切削速度V =53m/min。4）计算基本工时：按机械制造工艺设计简明手册公式计算：T= 0.385min（2）粗车零件右端面1）确定切削用量ap =2.5mm。2)确定进给量查切削用量简明手册：取进给量为0.40.5 mm/r。再根据CA6140车床说明书（见机械制造工艺设计简明手册表1.31查取）进给量取f =0.45mm/r。根据切削用量简明手册，取车刀后面最大磨损量为0.81.0。焊接车刀耐用度T=60mm。3)确定切削速度V 根据切削用量简明手册表1.27=14 m/min=89r/min按CA6140说明书，选择与89r/min相近似的机床转速n =100r/min,则实际切削速度V =15.7m/min。（3）计算基本工时：按机械制造工艺设计简明手册公式计算：T= 0.674min工序半精车100外圆、B面，90外圆、45外圆1.加工条件机床选择：CA6140车床刀具1：刀片材料YG6，刀杆尺寸BxH=16x25mm，刀尖圆弧半径0.5mm2.计算切削用量（1）半精车100外圆用刀具11)确定背吃刀量a (即切深a ) 半车的余量为0.9mm，一次走刀完成，即a =0.9mm。2)确定进给量查切削用量简明手册表1.6：加工材料HT200、工件直径100mm、切削深度a =0.9mm，表面粗糙度为6.3，刀尖圆弧半径0.5mm，则进给量为0.250.40 mm/r。再根据CA6140车床说明书，取横向进给量取f =0.30mm/r。车刀耐用度T=60mm。3)确定切削速度V 根据切削用量简明手册表1.27=103.071 m/min=309.971 r/min按CA6140车床转速（机械制造工艺设计简明手册表4.28）选择与309.871r/min相近似的机床转速n =320r/min,则实际切削速度V = 106.509m/min。4）计算基本工时：按机械制造工艺设计简明手册公式计算：T=0.2.6min（2）半精车 90外圆选择刀具：用刀具1。1）确定背吃刀量半精车外圆ap=1.4mm。2)确定进给量由切削用量简明手册表1.6，HT200，刀杆尺寸16 x25，表面粗糙度为6.3，刀尖圆弧半径0.5mm,工件直径为90mm，则f=0.250.40 mm/r。再根据CA6140车床说明书，取横向进给量取f =0.30mm/r，车刀耐用度T=60mm。3)确定切削速度VC根据切削用量简明手册表1.27=103.071m/min=353.719 r/min按CA6140车床转速选择与353.719r/min相近似的机床转速n =400r/min,则实际切削速度V =116.557 m/min。4)计算基本工时：T=（L+L1+L2+L3）i/(fn)=0.115min(3) 半精车45 外圆选择刀具1 1）确定切削深度粗车外圆，一次走刀，则ap=1.4mm。2)确定进给量由切削用量手册，HT200，刀杆尺寸16x 25，ap=1.1,工件直径为45mm，表面粗糙度为6.3，刀尖圆弧半径0.5mm，则f=0.250.40mm/r。再由简明手册表4.23查取f =0.30mm/r。 3)确定切削速度VC根据切削用量手册表1.27查取：=103.071 m/min=686.719r/min按CA6140车床说明书，选择与686.719r/min相近似的机床转速n =710r/min,则实际切削速度V = 107.457m/min。4)计算基本工时：T=（L+L1+L2+L3）i/(fn) =0.246min。工序半精车零件左端面，即100左端面1.加工条件机床选择：CA6140车床刀具1：刀片材料YG6，刀杆尺寸BxH=16x25mm，刀尖圆弧半径0.5mm2.计算切削用量半精车100左端面1)确定背吃刀量a (即切深a ) 半车的余量为0.9mm，一次走刀完成，即a =0.9mm。2)确定进给量查切削用量简明手册表1.6：加工材料HT200、工件直径100mm、切削深度a =0.9mm，表面粗糙度为6.3，刀尖圆弧半径0.5mm，则进给量为0.250.40 mm/r。再根据CA6140车床说明书，取横向进给量取f =0.30mm/r。车刀耐用度T=60mm。3)确定切削速度V 根据切削用量简明手册表1.27=103.071 m/min=316.235 r/min按CA6140车床转速（机械制造工艺设计简明手册表4.28）选择与316.235r/min相近似的机床转速n =320r/min,则实际切削速度V = 106.509m/min。4）计算基本工时：按机械制造工艺设计简明手册公式计算：T=1.158min工序精车100外圆，并倒90，100的倒角1)确定背吃刀量a (即切深a ) 半车的余量为0.5mm，一次走刀完成，即a =0.5mm。2)确定进给量查切削用量简明手册表1.6：加工材料HT200、工件直径100mm、切削深度a =0.5mm，表面粗糙度为1.6，刀尖圆弧半径0.5mm，则进给量为0.100.15 mm/r。再根据CA6140车床说明书，取横向进给量取f =0.12mm/r。车刀耐用度T=60mm。3)确定切削速度V 根据切削用量简明手册表1.27=142.020 m/min=452.292 r/min按CA6140车床转速（机械制造工艺设计简明手册表4.28）选择与452.292r/min相近似的机床转速n =450r/min,则实际切削速度V = 141.3m/min。4）计算基本工时：按机械制造工艺设计简明手册公式计算：T=0.315min工序精车零件左端面，即100左端面1)确定背吃刀量a (即切深a ) 半车的余量为0.5mm，一次走刀完成，即a =0.5mm。2)确定进给量查切削用量简明手册表1.6：加工材料HT200、工件直径100mm、切削深度a =0.5mm，表面粗糙度为1.6，刀尖圆弧半径0.5mm，则进给量为0.100.15 mm/r。再根据CA6140车床说明书，取横向进给量取f =0.12mm/r。车刀耐用度T=60mm。3)确定切削速度V 根据切削用量简明手册表1.27=142.020 m/min=452.292 r/min按CA6140车床转速（机械制造工艺设计简明手册表4.28）选择与452.292r/min相近似的机床转速n =450r/min,则实际切削速度V = 141.3m/min。4）计算基本工时：按机械制造工艺设计简明手册公式计算：T=2.00min工序粗铣90左右侧面，精铣90右侧面1.加工条件：机床的选择：X62W，功率7.5KW，装夹系统刚性好；刀具的选择：铣刀材料为YG6，由ap=8，ae=1121mm，根据工艺手册表3.128，铣刀选择为80110mm；由切削手册表6-7选择刀具如下：粗铣刀为粗齿圆柱形铣刀，Z=10；精铣刀为细齿圆柱形铣刀，Z=14，圆柱铣刀寿命为180min2.切削用量选择： (1) 粗铣左侧面，粗铣刀具1）切削用量 ap=8，ae=11mm ，一次完成2）确定进给量由切削手册表3.5当机床X62W功率为5-10KW,采用YG6硬质合金材料加工铸铁取=0.14-0.24mm/z,取=0.24mm/z。3）确定切削速度Vc 由切削手册表3,27=119.619m/min=380.952r/min 根据X61W机床说明书(见切削手册表4.2-39)取主轴转速n =475r/min.则实际切削速度为Vc =149.15m/min当n =475r/min时,工作台为每分钟进给量是进给速度fm=fzzn机=0.2410475=1140mm/min.X62W机床说明书(见切削手册表3.23)取fm=950mm/min4）计算基本工时 T=(L+L1)/fm=(38+5)/950=0.0453 min(2) 粗铣右侧面，粗铣刀具(1) 粗铣左侧面，粗铣刀具1）切削用量 ap=8，ae=10mm，俩次完成2）确定进给量由切削手册表3.5当机床X62W功率为5-10KW,采用YG6硬质合金材料加工铸铁取=0.14-0.24mm/z,取=0.24mm/z。3）确定切削速度Vc 由切削手册表3,27=160.952m/min=512.586r/min 根据X61W机床说明书(见切削手册表4.2-39)取主轴转速n =600r/min.则实际切削速度为Vc =188.4m/min当n =600r/min时,工作台为每分钟进给量是进给速度fm=fzzn机=0.2410600=1440mm/min.X62W机床说明书(见切削手册表3.23)取fm=950mm/min4）计算基本工时 T=(L+L1)/fm=(48.2+5+38)/950=0.096 min（3）精铣右侧面精铣刀具1）切削用量 ap=8，ae=1mm ，一次完成2）确定进给量由切削手册表3.5当机床X62W功率为5-10KW,采用YG6硬质合金材料加工铸铁取=0.14-0.24mm/z,取=0.24mm/z。3）确定切削速度Vc 由切削手册表3,27=404.312m/min=1287.618r/min 根据X61W机床说明书(见切削手册表4.2-39)取主轴转速n =1180r/min.则实际切削速度为Vc 370.52m/min当n =1180r/min时,工作台为每分钟进给量是进给速度fm=fzzn机=0.24141180=2832mm/min.X62W机床说明书(见切削手册表3.23)取fm=1180mm/min4）计算基本工时 T=(L+L1)/fm=(48.2+5)/1180=0.0451min工序钻4-9孔1)刀具选择选用9高速钢,锥柄标准麻花钻。选用Z525型摇臂钻床。2）确定切削用量4个孔共走四次刀。由切削用量手册f=0.470.57mm/r,由钻床取 f =0.40mm/r.由切削用量手册，取V查=0.36m/s=21.6m/min，则n=764.331 r/min由钻床说明书，取n机=850r/
