X52k立式铣床数控化改造总体及横向进给伺服系统设计【全套4张CAD图纸+毕业论文】【兰州理工大学独家】

收藏

压缩包内文档预览:
预览图
编号:347758    类型:共享资源    大小:1.10MB    格式:RAR    上传时间:2014-10-29 上传人:好资料QQ****51605 IP属地:江苏
45
积分
关 键 词:
x52k 立式 铣床 数控 改造 总体 整体 横向 进给 伺服系统 设计 cad 图纸 全套 毕业论文 兰州 理工大学 独家
资源描述:

【温馨提示】 购买原稿文件请充值后自助下载。

以下预览截图到的都有源文件,图纸是CAD,文档是WORD,下载后即可获得。


预览截图请勿抄袭,原稿文件完整清晰,无水印,可编辑

有疑问可以咨询QQ:414951605或1304139763


摘  要
本全面阐述了数控铣床的结构原理,设计特点,论述了采用伺服电机和滚珠丝杠螺母副的优点。详细介绍了数控铣床的结构设计及校核,并进行了分析。另外汇总了有关技术参数。
其中着重介绍了滚珠丝杠的原理及选用原则,系统地对滚珠丝杠生产、应用等环节进行了介绍。包括种类选择、参数选择、精度选择、循环方式选择、与主机匹配的原则以及厂家的选择等。

关键词:铣床,数控,伺服电机,滚珠丝杠


Abstract
Elaborated comprehensively the numerical control CNC planer type milling machine's structure principle, the design feature, elaborated has used step-by-steps the electrical machinery and the ball bearing guide screw nut vice-merit. Introduced in detail the numerical control CNC planer type milling machine's structural design and the examination, and have carried on the analysis. And has compiled the related technical parameter.
In which introduced emphatically the ball bearing guide screw principle and selects the principle,To ball bearing links and so on guide screw production, application has systematically carried on the introduction. Including the type choice, the parameter choice, the precision choice, the round-robin mode choice, the principle as well as the factory choice which matches with the main engine and so on.

Key Words:  milling machine, Numerical control, Step-by-step, serve motor, Ball bearing guide screw nut


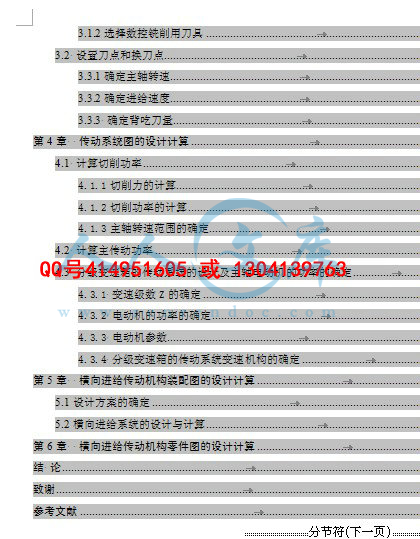

目  录
摘  要 II
Abstract III
目  录 IV
第1章 数控机床发展概述 1
1.1 机床数控化改造的必要性 1
1.2 数控化改造的特点 2
1.3 数控机床的发展趋势 2
1.3.1 高速化 2
1.3.2 高精度化 3
1.3.3 功能复合化 3
1.3.4 控制智能化 4
1.3.5 体系开放化 5
1.3.6 驱动并联化 5
1.3.7 极端化(大型化和微型化) 5
1.3.8 信息交互网络化 6
1.3.9 新型功能部件 6
1.3.10 高可靠性 6
1.3.11 加工过程绿色化 7
1.3.12 多媒体技术的应用 7
第2章 数控机床总体方案的制订及比较 8
2.1总体方案设计的内容 8
2.2 改造方案的确定 8
第3章 确定切削用量及选择刀具 11
3.1 科学选择数控刀具 11
3.1.1 选择数控刀具的原则 11
3.1.2 选择数控车削用刀具 11
3.1.3 选择数控铣削用刀具 12
3.2 设置刀点和换刀点 12
3.3 确定切削用量 13
3.3.1 确定主轴转速 13
3.3.2 确定进给速度 13
3.3.3 确定背吃刀量 13
第4章 主运动系统设计 14
4.1 对立式数控铣床主传动系统简介 14
4.2 对立式数控铣床主传动系统的要求 15
4.3 主传动的类型及方案选择 15
4.4 计算切削功率 16
4.4.1切削力的计算 16
4.4.2切削功率的计算 17
4.4.3主轴转速范围的确定 17
4.5 计算主传动功率 17
4.6 分级变速箱的传动系统的设计及主轴电动机的功率的确定 18
4.6.1 变速级数Z的确定 19
4.6.2 电动机的功率的确定 19
4.6.3 电动机参数 20
4.6.4 分级变速箱的传动系统变速机构的确定 20
第5章 进给系统的设计与计算 22
5.1设计方案的确定 22
5.2横向进给系统的设计与计算 22
结 论 30
致谢 31
参考文献 32



第1章 数控机床发展概述
1.1 机床数控化改造的必要性
从微观上看,数控机床比传统机床有以下突出的优越性,而且这些优越性均来自数控系统所包含的计算机的威力。
1)可以加工出传统机床加工不出来的曲线、曲面等复杂的零件。由于计算机有高超的运算能力,可以瞬间准确地计算出每个坐标轴瞬时应该运动的运动量,因此可以符合成复杂的曲线或曲面。
2)可以实现加工的自动化。而且是柔性自动化,从而效率可比传统机床提高3~7倍。由于计算机有记忆和存储能力,可以将输入的程序记住和存储下来,然后按程序规定的顺序自动去执行,从而实现自动化。数控机床只要更换一个程序,就可实现另一工件加工的自动化,从而使单件和小批生产得以自动化,故被称为实现了“柔性自动化”。
3)加工零件的精度高,尺寸分散度小,使装配容易,不再需要“修配”。
4)可实现多工序的集中,减少零件在机床间的频繁搬动。
5)拥有自动报警、自动监控、自动补偿等多种自律功能,因而可实现长时间无人看管加工。
6)由以上5条派生出的好处。如:降低了工人的劳动强度,减少了工装,缩短了新产品试制周期和生产周期,可对市场需求作出快速反映等等。
以上这些优越性是前人想象不到的,是一个极为重大的突破。此外,机床数控化还是推行FMC(柔性制造单元)、FMS(柔性制造系统)以及CIMS(计算机集成制造系统)等企业信息化改造的基础。数控技术已经成为制造业自动化的核心技术和基础技术。
从宏观上看,工业发呆国家的军、民机械工业,在70年代末、80年代初已开始大规模应用数控机床。其实质是,采用信息技术对传统产业(包括军、民机械工业)进行技术改造。除在制造过程中采用数控机床、FMC、FMS外,还包括在产品开发中推行CAD、CAE、CAM、虚拟制造以及在生产管理中推行MIS(管理信息系统)、CIMS等等。以及在其生产的产品中增加信息技术,包括人工智能等的含量。由于采用信息技术对国外军、民机械工业进行深入改造(称之为信息化),最终使得他们的产品在国际军品和民品的市场上竞争力大为增强。而我们在信息技术改造传统产业方面比发达国家约落后20年。如我国机床拥有量中,数控机床的比重(数控化率)到1995年只有1.9%,而日本在1994年已达到20.8%,因此每年都有大量机电产品进口。这也就从宏观上说明了机床数控化改造的必要性。
1.2 数控化改造的特点
1)减少投资额、交货期短。同购置新机床相比,一般可省下60%~80%的费用,改造费用低。特别是大型、特殊机床尤为明显。一般大型机床改造,只花新机床购置费用的1/3,交货期短。但有些特殊情况,如高速主轴、托盘自动交换装置的制作与安装过于费工、费钱,往往改造成本提高2~3倍,与购置新机床相比,只能节省投资50%左右。
2)机械性能稳定可靠,结构受限。所利用的车床、立株等基础条件都是重而坚固的铸造构件,而不是那种接焊构件,改造后的机床女性能高、质量好,可以作为新设备继续使用多年。但是受到原来机械结构的限制,不宜做突破性的改造。
3)熟悉设备、便于操作维修。购买新设备时,不了解新设备是否能满足其加工要求,改造则不然。可以精确地计算出机床的加工能力:另外,由于多年使用,操作者对机床的特性早已了解,在操作使用和维修方面培训时间短,见效快。改造的机床一安装好,就可以实现全负荷运转。
4)分利用现有的条件。可以充分利用现有地基,不必像购入新设备时那样需重新构筑地基。
5)以采用最新的控制技术,可根据技术革新的发展速度,及时地提高生产设备的自动化水平和效率,提高设备质量和档次,将旧机床改成当今水平的机床。
1.3 数控机床的发展趋势
1.3.1 高速化
随着汽车、国防、航空、航天等工业的高速发展以及铝合金等新材料的应用,对数控机床加工的高速化要求越来越高。
(1)主轴转速:机床采用电主轴(内装式主轴电机),主轴最高转速达200000r/min;
(2)进给率:在分辨率为0.01μm时,最大进给率达到240m/min且可获得复杂型面的精确加工;
(3) 运算速度:微处理器的迅速发展为数控系统向高速、高精度方向发展提供了保障,开发出CPU已发展到32位以及64位的数控系统,频率提高到几百兆赫、上千 兆赫。由于运算速度的极大提高,使得当分辨率为0.1μm、0.01μm时仍能获得高达24~240m/min的进给速度;
(4)换刀速度:目前国外先进加工中心的刀具交换时间普遍已在1s左右,高的已达0.5s。德国Chiron公司将刀库设计成篮子样式,以主轴为轴心,刀具在圆周布置,其刀到刀的换刀时间仅0.9s。
1.3.2 高精度化
数控机床精度的要求现在已经不局限于静态的几何精度,机床的运动精度、热变形以及对振动的监测和补偿越来越获得重视。
(1) 提高CNC系统控制精度:采用高速插补技术,以微小程序段实现连续进给,使CNC控制单位精细化,并采用高分辨率位置检测装置,提高位置检测精度(日本已 开发装有106脉冲/转的内藏位置检测器的交流伺服电机,其位置检测精度可达到0.01μm/脉冲),位置伺服系统采用前馈控制与非线性控制等方法;
(2)采用误差补偿技术:采用反向间隙补偿、丝杆螺距误差补偿和刀具误差补偿等技术,对设备的热变形误差和空间误差进行综合补偿。研究结果表明,综合误差补偿技术的应用可将加工误差减少60%~80%;
(3)采用网格解码器检查和提高加工中心的运动轨迹精度,并通过仿真预测机床的加工精度,以保证机床的定位精度和重复定位精度,使其性能长期稳定,能够在不同运行条件下完成多种加工任务,并保证零件的加工质量。
1.3.3 功能复合化
复合机床的含义是指在一台机床上实现或尽可能完成从毛坯至成品的多种要素加工。根据其结构特点可分为工艺复合型和工序复合型两类。工艺复合型机床如镗铣钻 复合——加工中心、车铣复合——车削中心、铣镗钻车复合——复合加工中心等;工序复合型机床如多面多轴联动加工的复合机床和双主轴车削中心等。采用复合机 床进行加工,减少了工件装卸、更换和调整刀具的辅助时间以


内容简介:
毕业设计(论文)X52K立式铣床数控化改造总体及横向进给伺服系统设计所在学院专 业班 级姓 名学 号指导老师 年 月 日摘 要本全面阐述了数控铣床的结构原理,设计特点,论述了采用伺服电机和滚珠丝杠螺母副的优点。详细介绍了数控铣床的结构设计及校核,并进行了分析。另外汇总了有关技术参数。其中着重介绍了滚珠丝杠的原理及选用原则,系统地对滚珠丝杠生产、应用等环节进行了介绍。包括种类选择、参数选择、精度选择、循环方式选择、与主机匹配的原则以及厂家的选择等。关键词:铣床,数控,伺服电机,滚珠丝杠AbstractElaborated comprehensively the numerical control CNC planer type milling machines structure principle, the design feature, elaborated has used step-by-steps the electrical machinery and the ball bearing guide screw nut vice-merit. Introduced in detail the numerical control CNC planer type milling machines structural design and the examination, and have carried on the analysis. And has compiled the related technical parameter.In which introduced emphatically the ball bearing guide screw principle and selects the principle,To ball bearing links and so on guide screw production, application has systematically carried on the introduction. Including the type choice, the parameter choice, the precision choice, the round-robin mode choice, the principle as well as the factory choice which matches with the main engine and so on.Key Words: milling machine, Numerical control, Step-by-step, serve motor, Ball bearing guide screw nut目 录摘 要IIAbstractIII目 录IV第1章 数控机床发展概述11.1 机床数控化改造的必要性11.2 数控化改造的特点21.3 数控机床的发展趋势21.3.1 高速化21.3.2 高精度化31.3.3 功能复合化31.3.4 控制智能化41.3.5 体系开放化51.3.6 驱动并联化51.3.7 极端化(大型化和微型化)51.3.8 信息交互网络化61.3.9 新型功能部件61.3.10 高可靠性61.3.11 加工过程绿色化71.3.12 多媒体技术的应用7第2章 数控机床总体方案的制订及比较82.1总体方案设计的内容82.2 改造方案的确定8第3章 确定切削用量及选择刀具113.1 科学选择数控刀具113.1.1 选择数控刀具的原则113.1.2 选择数控车削用刀具113.1.3 选择数控铣削用刀具123.2 设置刀点和换刀点123.3 确定切削用量133.3.1 确定主轴转速133.3.2 确定进给速度133.3.3 确定背吃刀量13第4章 主运动系统设计144.1 对立式数控铣床主传动系统简介144.2 对立式数控铣床主传动系统的要求154.3 主传动的类型及方案选择154.4 计算切削功率164.4.1切削力的计算164.4.2切削功率的计算174.4.3主轴转速范围的确定174.5 计算主传动功率174.6 分级变速箱的传动系统的设计及主轴电动机的功率的确定184.6.1 变速级数Z的确定194.6.2 电动机的功率的确定194.6.3 电动机参数204.6.4 分级变速箱的传动系统变速机构的确定20第5章 进给系统的设计与计算225.1设计方案的确定225.2横向进给系统的设计与计算22结 论30致谢31参考文献32第1章 数控机床发展概述1.1 机床数控化改造的必要性从微观上看,数控机床比传统机床有以下突出的优越性,而且这些优越性均来自数控系统所包含的计算机的威力。1)可以加工出传统机床加工不出来的曲线、曲面等复杂的零件。由于计算机有高超的运算能力,可以瞬间准确地计算出每个坐标轴瞬时应该运动的运动量,因此可以符合成复杂的曲线或曲面。2)可以实现加工的自动化。而且是柔性自动化,从而效率可比传统机床提高37倍。由于计算机有记忆和存储能力,可以将输入的程序记住和存储下来,然后按程序规定的顺序自动去执行,从而实现自动化。数控机床只要更换一个程序,就可实现另一工件加工的自动化,从而使单件和小批生产得以自动化,故被称为实现了“柔性自动化”。3)加工零件的精度高,尺寸分散度小,使装配容易,不再需要“修配”。4)可实现多工序的集中,减少零件在机床间的频繁搬动。5)拥有自动报警、自动监控、自动补偿等多种自律功能,因而可实现长时间无人看管加工。6)由以上5条派生出的好处。如:降低了工人的劳动强度,减少了工装,缩短了新产品试制周期和生产周期,可对市场需求作出快速反映等等。以上这些优越性是前人想象不到的,是一个极为重大的突破。此外,机床数控化还是推行FMC(柔性制造单元)、FMS(柔性制造系统)以及CIMS(计算机集成制造系统)等企业信息化改造的基础。数控技术已经成为制造业自动化的核心技术和基础技术。从宏观上看,工业发呆国家的军、民机械工业,在70年代末、80年代初已开始大规模应用数控机床。其实质是,采用信息技术对传统产业(包括军、民机械工业)进行技术改造。除在制造过程中采用数控机床、FMC、FMS外,还包括在产品开发中推行CAD、CAE、CAM、虚拟制造以及在生产管理中推行MIS(管理信息系统)、CIMS等等。以及在其生产的产品中增加信息技术,包括人工智能等的含量。由于采用信息技术对国外军、民机械工业进行深入改造(称之为信息化),最终使得他们的产品在国际军品和民品的市场上竞争力大为增强。而我们在信息技术改造传统产业方面比发达国家约落后20年。如我国机床拥有量中,数控机床的比重(数控化率)到1995年只有1.9%,而日本在1994年已达到20.8%,因此每年都有大量机电产品进口。这也就从宏观上说明了机床数控化改造的必要性。1.2 数控化改造的特点1)减少投资额、交货期短。同购置新机床相比,一般可省下60%80%的费用,改造费用低。特别是大型、特殊机床尤为明显。一般大型机床改造,只花新机床购置费用的1/3,交货期短。但有些特殊情况,如高速主轴、托盘自动交换装置的制作与安装过于费工、费钱,往往改造成本提高23倍,与购置新机床相比,只能节省投资50%左右。2)机械性能稳定可靠,结构受限。所利用的车床、立株等基础条件都是重而坚固的铸造构件,而不是那种接焊构件,改造后的机床女性能高、质量好,可以作为新设备继续使用多年。但是受到原来机械结构的限制,不宜做突破性的改造。3)熟悉设备、便于操作维修。购买新设备时,不了解新设备是否能满足其加工要求,改造则不然。可以精确地计算出机床的加工能力:另外,由于多年使用,操作者对机床的特性早已了解,在操作使用和维修方面培训时间短,见效快。改造的机床一安装好,就可以实现全负荷运转。4)分利用现有的条件。可以充分利用现有地基,不必像购入新设备时那样需重新构筑地基。5)以采用最新的控制技术,可根据技术革新的发展速度,及时地提高生产设备的自动化水平和效率,提高设备质量和档次,将旧机床改成当今水平的机床。1.3 数控机床的发展趋势 1.3.1 高速化 随着汽车、国防、航空、航天等工业的高速发展以及铝合金等新材料的应用,对数控机床加工的高速化要求越来越高。 (1)主轴转速:机床采用电主轴(内装式主轴电机),主轴最高转速达200000r/min; (2)进给率:在分辨率为0.01m时,最大进给率达到240m/min且可获得复杂型面的精确加工; (3) 运算速度:微处理器的迅速发展为数控系统向高速、高精度方向发展提供了保障,开发出CPU已发展到32位以及64位的数控系统,频率提高到几百兆赫、上千 兆赫。由于运算速度的极大提高,使得当分辨率为0.1m、0.01m时仍能获得高达24240m/min的进给速度; (4)换刀速度:目前国外先进加工中心的刀具交换时间普遍已在1s左右,高的已达0.5s。德国Chiron公司将刀库设计成篮子样式,以主轴为轴心,刀具在圆周布置,其刀到刀的换刀时间仅0.9s。 1.3.2 高精度化 数控机床精度的要求现在已经不局限于静态的几何精度,机床的运动精度、热变形以及对振动的监测和补偿越来越获得重视。 (1) 提高CNC系统控制精度:采用高速插补技术,以微小程序段实现连续进给,使CNC控制单位精细化,并采用高分辨率位置检测装置,提高位置检测精度(日本已 开发装有106脉冲/转的内藏位置检测器的交流伺服电机,其位置检测精度可达到0.01m/脉冲),位置伺服系统采用前馈控制与非线性控制等方法; (2)采用误差补偿技术:采用反向间隙补偿、丝杆螺距误差补偿和刀具误差补偿等技术,对设备的热变形误差和空间误差进行综合补偿。研究结果表明,综合误差补偿技术的应用可将加工误差减少60%80%; (3)采用网格解码器检查和提高加工中心的运动轨迹精度,并通过仿真预测机床的加工精度,以保证机床的定位精度和重复定位精度,使其性能长期稳定,能够在不同运行条件下完成多种加工任务,并保证零件的加工质量。 1.3.3 功能复合化 复合机床的含义是指在一台机床上实现或尽可能完成从毛坯至成品的多种要素加工。根据其结构特点可分为工艺复合型和工序复合型两类。工艺复合型机床如镗铣钻 复合加工中心、车铣复合车削中心、铣镗钻车复合复合加工中心等;工序复合型机床如多面多轴联动加工的复合机床和双主轴车削中心等。采用复合机 床进行加工,减少了工件装卸、更换和调整刀具的辅助时间以及中间过程中产生的误差,提高了零件加工精度,缩短了产品制造周期,提高了生产效率和制造商的市 场反应能力,相对于传统的工序分散的生产方法具有明显的优势。 加工过程的复合化也导致了机床向模块化、多轴化发展。德国Index公司最新推出的车削加工中心是模块化结构,该加工中心能够完成车削、铣削、钻削、滚 齿、磨削、激光热处理等多种工序,可完成复杂零件的全部加工。随着现代机械加工要求的不断提高,大量的多轴联动数控机床越来越受到各大企业的欢迎。 在2005年中国国际机床展览会(CIMT2005)上,国内外制造商展出了形式各异的多轴加工机床(包括双主轴、双刀架、9轴控制等)以及可实现45轴联动的五轴高速门式加工中心、五轴联动高速铣削中心等。 1.3.4 控制智能化 随着人工智能技术的发展,为了满足制造业生产柔性化、制造自动化的发展需求,数控机床的智能化程度在不断提高。具体体现在以下几个方面: (1) 加工过程自适应控制技术:通过监测加工过程中的切削力、主轴和进给电机的功率、电流、电压等信息,利用传统的或现代的算法进行识别,以辩识出刀具的受力、 磨损、破损状态及机床加工的稳定性状态,并根据这些状态实时调整加工参数(主轴转速、进给速度)和加工指令,使设备处于最佳运行状态,以提高加工精度、降 低加工表面粗糙度并提高设备运行的安全性; (2)加工参数的智能优化与选择:将工艺专家或技师的经验、零件加工的一般与特殊规律,用现代智能方法,构造基于专家系统或基于模型的“加工参数的智能优化与选择器”,利用它获得优化的加工参数,从而达到提高编程效率和加工工艺水平、缩短生产准备时间的目的; (3)智能故障自诊断与自修复技术:根据已有的故障信息,应用现代智能方法实现故障的快速准确定位; (4)智能故障回放和故障仿真技术:能够完整记录系统的各种信息,对数控机床发生的各种错误和事故进行回放和仿真,用以确定错误引起的原因,找出解决问题的办法,积累生产经验; (5)智能化交流伺服驱动装置:能自动识别负载,并自动调整参数的智能化伺服系统,包括智能主轴交流驱动装置和智能化进给伺服装置。这种驱动装置能自动识别电机及负载的转动惯量,并自动对控制系统参数进行优化和调整,使驱动系统获得最佳运行; (6) 智能4M数控系统:在制造过程中,加工、检测一体化是实现快速制造、快速检测和快速响应的有效途径,将测量(Measurement)、建模 (Modelling)、加工(Manufacturing)、机器操作(Manipulator)四者(即4M)融合在一个系统中,实现信息共享,促进 测量、建模、加工、装夹、操作的一体化。 1.3.5 体系开放化 (1)向未来技术开放:由于软硬件接口都遵循公认的标准协议,只需少量的重新设计和调整,新一代的通用软硬件资源就可能被现有系统所采纳、吸收和兼容,这就意味着系统的开发费用将大大降低而系统性能与可靠性将不断改善并处于长生命周期; (2)向用户特殊要求开放:更新产品、扩充功能、提供硬软件产品的各种组合以满足特殊应用要求; (3) 数控标准的建立:国际上正在研究和制定一种新的CNC系统标准ISO14649(STEP-NC),以提供一种不依赖于具体系统的中性机制,能够描述产品 整个生命周期内的统一数据模型,从而实现整个制造过程乃至各个工业领域产品信息的标准化。标准化的编程语言,既方便用户使用,又降低了和操作效率直接有关 的劳动消耗。 1.3.6 驱动并联化 并联运动机床克服了传统机床串联机构移动部件质量大、系统刚度低、刀具只能沿固定导轨进给、作业自由度偏低、设备加工灵活性和机动性不够等固有缺陷,在机 床主轴(一般为动平台)与机座(一般为静平台)之间采用多杆并联联接机构驱动,通过控制杆系中杆的长度使杆系支撑的平台获得相应自由度的运动,可实现多坐 标联动数控加工、装配和测量多种功能,更能满足复杂特种零件的加工,具有现代机器人的模块化程度高、重量轻和速度快等优点。 并联机床作为一种新型的加工设备,已成为当前机床技术的一个重要研究方向,受到了国际机床行业的高度重视,被认为是“自发明数控技术以来在机床行业中最有意义的进步”和“21世纪新一代数控加工设备”。 1.3.7 极端化(大型化和微型化) 国防、航空、航天事业的发展和能源等基础产业装备的大型化需要大型且性能良好的数控机床的支撑。而超精密加工技术和微纳米技术是21世纪的战略技术,需发 展能适应微小型尺寸和微纳米加工精度的新型制造工艺和装备,所以微型机床包括微切削加工(车、铣、磨)机床、微电加工机床、微激光加工机床和微型压力机等 的需求量正在逐渐增大。 1.3.8 信息交互网络化 对于面临激烈竞争的企业来说,使数控机床具有双向、高速的联网通讯功能,以保证信息流在车间各个部门间畅通无阻是非常重要的。既可以实现网络资源共享,又 能实现数控机床的远程监视、控制、培训、教学、管理,还可实现数控装备的数字化服务(数控机床故障的远程诊断、维护等)。例如,日本Mazak公司推出新 一代的加工中心配备了一个称为信息塔(e-Tower)的外部设备,包括计算机、手机、机外和机内摄像头等,能够实现语音、图形、视像和文本的通信故障报 警显示、在线帮助排除故障等功能,是独立的、自主管理的制造单元。 1.3.9 新型功能部件 为了提高数控机床各方面的性能,具有高精度和高可靠性的新型功能部件的应用成为必然。具有代表性的新型功能部件包括: 高频电主轴:高频电主轴是高频电动机与主轴部件的集成,具有体积小、转速高、可无级调速等一系列优点,在各种新型数控机床中已经获得广泛的应用; 直 线电动机:近年来,直线电动机的应用日益广泛,虽然其价格高于传统的伺服系统,但由于负载变化扰动、热变形补偿、隔磁和防护等关键技术的应用,机械传动结 构得到简化,机床的动态性能有了提高。如:西门子公司生产的1FN1系列三相交流永磁式同步直线电动机已开始广泛应用于高速铣床、加工中心、磨床、并联机 床以及动态性能和运动精度要求高的机床等; 德国EX-CELL-O公司的XHC卧式加工中心三向驱动均采用两个直线电动机; 电滚珠丝杆:电滚珠丝杆是伺服电动机与滚珠丝杆的集成,可以大大简化数控机床的结构,具有传动环节少、结构紧凑等一系列优点。 1.3.10 高可靠性 数控机床与传统机床相比,增加了数控系统和相应的监控装置等,应用了大量的电气、液压和机电装置,易于导致出现失效的概率增大;工业电网电压的波动和干扰 对数控机床的可靠性极为不利,而数控机床加工的零件型面较为复杂,加工周期长,要求平均无故障时间在2万小时以上。为了保证数控机床有高的可靠性,就要精 心设计系统、严格制造和明确可靠性目标以及通过维修分析故障模式并找出薄弱环节。国外数控系统平均无故障时间在710万小时以上,国产数控系统平均无故 障时间仅为10000小时左右,国外整机平均无故障工作时间达800小时以上,而国内最高只有300小时。 1.3.11 加工过程绿色化 随着日趋严格的环境与资源约束,制造加工的绿色化越来越重要,而中国的资源、环境问题尤为突出。因此,近年来不用或少用冷却液、实现干切削、半干切削节能 环保的机床不断出现,并在不断发展当中。在21世纪,绿色制造的大趋势将使各种节能环保机床加速发展,占领更多的世界市场。 1.3.12 多媒体技术的应用 多媒体技术集计算机、声像和通信技术于一体,使计算机具有综合处理声音、文字、图像和视频信息的能力,因此也对用户界面提出了图形化的要求。合理的人性化 的用户界面极大地方便了非专业用户的使用,人们可以通过窗口和菜单进行操作,便于蓝图编程和快速编程、三维彩色立体动态图形显示、图形模拟、图形动态跟踪 和仿真、不同方向的视图和局部显示比例缩放功能的实现。除此以外,在数控技术领域应用多媒体技术可以做到信息处理综合化、智能化,应用于实时监控系统和生 产现场设备的故障诊断、生产过程参数监测等,因此有着重大的应用价值。 第2章 数控机床总体方案的制订及比较2.1总体方案设计的内容 数控系统总体方案的拟定应包括以下内容:系统运动方式的确定、伺服系统的选择、执行机构的结构及传动方式的确定、计算机系统的选择等内容。2.2 改造方案的确定在我国设备数控改造时,较多采用步给电机作为私服驱动元件。步给电机是一种特殊结构的电机,它利用通电激磁绕组产生反应力矩,将脉冲电信号的能量转换为机械位移的机电执行元件,当激磁绕组按一定规律获得分配比例关系,而且转动与输入脉冲在时间上同步,因此可以利用这些特点控制运动的速度和位移量。步进电机结构简单,电气控制和驱动电路也简单,体积小,重量轻,价格便宜,实际制造较简单,容易调试,使用维修方便。位移精度较好,对各种干扰因素不敏感,结构误差不会累积。另外,机电时间常数小,反应快。但步给点饥也有缺点,主要是容易丢步,启动频率低,工作频率也不够高,低频率振动大,冲击大,有时还有自激振荡。补给电机没有过载能力,当工作条件变动时,可能造成失误,因此步进电机多用于负载较小,负载变化不大或要求不高的经济型简易型数控设备中。功率放大光电隔离微 机步进电 机横向工作台步进电 机功率放大光电隔离采用直流或交流伺服闭环控制方案,结构复杂,技术难度大,调试和维修困难得多,造价也高。闭环控制可以达到很好的机床精度,能补偿机械传动系统中各种误差,消除间隙、干扰等对加工精度影响,一般应用与要求高的数控设备中。另外,由于闭环控制使机械传动得各个环节都综合作用于反馈信号,因此对系统得稳定性造成影响因素都严格控制把关。由于改造数控车床的目标工件加工精度不十分高,采用闭环系统的必要性不大。采用直流或交流伺服电机的半闭环控制,其性能介于开环和闭环之间。由于调速范围宽,过载能力强,又采用反馈控制,因此性能远优于步给电机开环控制:反馈环节不包括大部分机械传动元件,调试比闭环简单,系统的稳定性较易保证,所以比闭环容易实现。但是采用半闭环控制,调试比开环控制步给要困难些,设计上也要有其自身的特点;另外反馈环节外的传动元件将会直接影响机床精度和加工精度,因此在设计也必须重视。查看了铣床的有关资料,按铣床改造后拟加工的零件要求,确定数控系统的选用步进电机拖动的开环系统,纵向脉冲当量为0.001mm/脉冲,横向脉冲当量为0.005mm/脉冲。该系统的伺服驱动装置主要是步给电机、功率步进电机、电液脉冲马达等。由数控系统送出的进给指令脉冲,经驱动电路控制和功率放大后,使不给电机转动,通过齿轮副与滚珠丝杠副驱动执行部件。只要控制指令脉冲的数量、频率以及通电顺序,便可控制执行部件运动的位移量、速度和运动方向。这种系统不需要将所测得的实际位置和速度反馈到输入端,故称之为开环系统,该系统的位移精度主要决定于步给电机角位移精度,齿轮丝杠等传动元件的节距精度,所以系统的位移精度较低。该系统结构单调,调试维修方便,工作可靠,成本低,易改装成功。数控改造中主要机械部件改装,一台新的数控机床,在设计上要达到:有高的静动态刚度;运动副之间的摩擦系数小,传动无间隙;功率大;便于操作和维修。机床数控改造时应尽量达到上任要求。不恩能够认为将数控装置与普通机床连接在一起就达到了数控机床的要求,还应对主要部件进行相与的改造使其达到一定的设计要求,才能获得预期的改造目的。滚珠丝杠副是精密元件,工作时要严防灰尘特别是切削及硬砂粒进入渠道。在纵向丝杠上也可加整体铁板防护罩。滚珠丝杠参照汉江机床厂的产品样本选取FC1B系列,即外插管变螺距型滚珠丝杠副。其优点是螺母的轴向尺寸小,切已经预加载荷消除间隙。纵向进给机构的改造。拆除原机床的进给箱和溜板箱,利用原机床进给箱的安装孔和销钉孔安装齿轮箱体。滚珠丝杠仍安置在原丝杠的位置,两端仍采用原固定方式。这样可减少改装工作量,并由于滚珠丝杠的摩擦系数小于原丝杠,从而使纵向进给整体刚度只可能增加。横向进给机构改造。保留原手动机构,用于微进给和机床刀具对零的操作,原有的支承结构也保留。步给电机-齿轮箱体安装在机床后侧。为了便于安装滚珠丝杠,丝杠轴不是整体的,而采用分移式,然后用套筒刚性联接。纵、横向进给机构都采用一级齿轮减速,并用双片齿轮错齿法消除间隙。双片齿轮间没有加弹簧自动消除间隙。因为弹簧的弹力很难适应负载的变化。当负载变大时,弹簧力显小,起不到消除间隙的目的;当负载小时,弹簧力有显大,则加速齿轮的磨损。应次,采用定期人工调整、螺钉紧固的方法消除间隙。拖板与滑动导轨接触的两端面要密封好,绝对防止硬质颗粒状的异物进入滑动面损伤导轨。在溜板箱上安装纵、横向快速进给按钮和急停按纽。31第3章 确定切削用量及选择刀具3.1 科学选择数控刀具 3.1.1 选择数控刀具的原则 刀具寿命与切削用量有密切关系。在制定切削用量时,应首先选择合理的刀具寿命,而合理的刀具寿命则应根据优化的目标而定。一般分最高生产率刀具寿命和最低成本刀具寿命两种,前者根据单件工时最少的目标确定,后者根据工序成本最低的目标确定。选择刀具寿命时可考虑如下几点根据刀具复杂程度、制造和磨刀成本来选择。复杂和精度高的刀具寿命应选得比单刃刀具高些。对于机夹可转位刀具,由于换刀时间 短,为了充分发挥其切削性能,提高生产效率,刀具寿命可选得低些,一般取15-30min。对于装刀、换刀和调刀比较复杂的多刀机床、组合机床与自动化加 工刀具,刀具寿命应选得高些,尤应保证刀具可靠性。车间内某一工序的生产率限制了整个车间的生产率的提高时,该工序的刀具寿命要选得低些当某工序单位时间 内所分担到的全厂开支M较大时,刀具寿命也应选得低些。大件精加工时,为保证至少完成一次走刀,避免切削时中途换刀,刀具寿命应按零件精度和表面粗糙度来 确定。与普通机床加工方法相比,数控加工对刀具提出了更高的要求,不仅需要冈牲好、精度高,而且要求尺寸稳定,耐用度高,断和排性能坛同时要求安装调整方 便,这样来满足数控机床高效率的要求。数控机床上所选用的刀具常采用适应高速切削的刀具材料(如高速钢、超细粒度硬质合金)并使用可转位刀片。 3.1.2 选择数控车削用刀具数控车削常用的一般分成型车刀、尖形车刀、圆弧形车刀以及三类。成型车刀也称样板车刀,其加工零件的轮廓形状完全由车刀刀刃的形伏和尺寸决定。数控车削加 工中,常见的成型车刀有小半径圆弧车刀、非矩形车槽刀和螺纹刀等。在数控加工中,应尽量少用或不用成型车刀。尖形车刀是以直线形切削刃为特征的车刀。这类 车刀的刀尖由直线形的主副切削刃构成,如900内外圆车刀、左右端面车刀、切槽(切断)车刀及刀尖倒棱很小的各种外圆和内孔车刀。尖形车刀几何参数(主要 是几何角度)的选择方法与普通车削时基本相同,但应结合数控加工的特点(如加工路线、加工干涉等)进行全面的考虑,并应兼顾刀尖本身的强度。二是圆弧形车刀。圆弧形车刀是以一圆度或线轮廓度误差很小的圆弧形切削刃为特征的车刀。该车刀圆弧刃每一点都是圆弧形车刀的刀尖,应此,刀位点不在圆弧 上,而在该圆弧的圆心上。圆弧形车刀可以用于车削内外表面,特别适合于车削各种光滑连接(凹形)的成型面。选择车刀圆弧半径时应考虑两点车刀切削刃的圆弧 半径应小于或等于零件凹形轮廓上的最小曲率半径,以免发生加工干浅该半径不宜选择太小,否则不但制造困难,还会因刀尖强度太弱或刀体散热能力差而导致车刀 损坏。 3.1.3 选择数控铣削用刀具在数控加工中,铣削平面零件内外轮廓及铣削平面常用平底立铣刀,该刀具有关参数的经验数据如下:一是铣刀半径RD应小于零件内轮廓面的最小曲率半径 Rmin,一般取RD=(0.8-0.9)Rmin。二是零件的加工高度H(1/4-1/6)RD,以保证刀具有足够的刚度。三是用平底立铣刀铣 削内槽底部时,由于槽底两次走刀需要搭接,而刀具底刃起作用的半径Re=R-r,即直径为d=2Re=2(R-r),编程时取刀具半径为 Re=0.95(Rr)。对于一些立体型面和变斜角轮廓外形的加工,常用球形铣刀、环形铣刀、鼓形铣刀、锥形铣刀和盘铣刀。目前,数控机床上大多使用系列化、标准化刀具,对可转位机夹外圆车刀、端面车刀等的刀柄和刀头都有国家标准及系列化型号对于加工中心及有自动换刀装置的机 床,刀具的刀柄都已有系列化和标准化的规定,如锥柄刀具系统的标准代号为TSG-JT,直柄刀具系统的标准代号为DSG-JZ,此外,对所选择的刀具,在 使用前都需对刀具尺寸进行严格的测量以获得精确数据,并由操作者将这些数据输入数据系统,经程序调用而完成加工过程,从而加工出合格的工件。 3.2 设置刀点和换刀点刀具究竟从什么位置开始移动到指定的位置呢?所以在程序执行的一开始,必须确定刀具在工件坐标系下开始运动的位置,这一位置即为程序执行时刀具相对于工件 运动的起点,所以称程序起始点或起刀点。此起始点一般通过对刀来确定,所以,该点又称对刀点。在编制程序时,要正确选择对刀点的位置。对刀点设置原则是: 便于数值处理和简化程序编制。易于找正并在加工过程中便于检查;引起的加工误差小。对刀点可以设置在加工零件上,也可以设置在夹具上或机床上,为了提高零 件的加工精度,对刀点应尽量设置在零件的设计基准或工艺基谁上。实际操作机床时,可通过手工对刀操作把刀具的刀位点放到对刀点上,即“刀位点”与“对刀 点”的重合。所谓“刀位点”是指刀具的定位基准点,车刀的刀位点为刀尖或刀尖圆弧中心。平底立铣刀是刀具轴线与刀具底面的交点;球头铣刀是球头的球心,钻 头是钻尖等。用手动对刀操作,对刀精度较低,且效率低。而有些工厂采用光学对刀镜、对刀仪、自动对刀装置等,以减少对刀时间,提高对刀精度。加工过程中需 要换刀时,应规定换刀点。所谓“换刀点”是指刀架转动换刀时的位置,换刀点应设在工件或夹具的外部,以换刀时不碰工件及其它部件为准。 3.3 确定切削用量数控编程时,编程人员必须确定每道工序的切削用量,并以指令的形式写人程序中。切削用量包括主轴转速、背吃刀量及进给速度等。对于不同的加工方法,需要选 用不同的切削用量。切削用量的选择原则是:保证零件加工精度和表面粗糙度,充分发挥刀具切削性能,保证合理的刀具耐用度,并充分发挥机床的性能,最大限度 提高生产率,降低成本。 3.3.1 确定主轴转速主轴转速应根据允许的切削速度和工件(或刀具)直径来选择。其计算公式为:n=1000v/71D式中:v速度,单位为m/m动,由的耐用度决定;n一一主轴转速,单位为r/min,D工件直径或刀具直径,单位为mm。计算的主轴转速n,最后要选取机床有的或较接近的转速。 3.3.2 确定进给速度进给速度是数控机床切削用量中的重要参数,主要根据零件的精度和表面粗糙度要求以及刀具、工件的材料性质选取。最大进给速度受机床刚度和进给系统的性能限 制。确定进给速度的原则:当工件的质量要求能够得到保证时,为提高生产效率,可选择较高的进给速度。一般在100一200mm/min范围内选取;在切 断、加工深孔或用高速钢刀具加工时,宜选择较低的进给速度,一般在20一50mm/min范围内选取;当加工精度,表面粗糙度要求高时,进给速度应选小 些,一般在20-50mm/min范围内选取;刀具空行程时,特别是远距离“回零”时,可以设定该机床数控系统设定的最高进给速度。 3.3.3 确定背吃刀量背吃刀量根据机床、工件和刀具的刚度来决定,在刚度允许的条件下,应尽可能使背吃刀量等于工件的加工余量,这样可以减少走刀次数,提高生产效率。为了保证 加工表面质量,可留少量精加工余量,一般0.2一0.5mm,总之,切削用量的具体数值应根据机床性能、相关的手册并结合实际经验用类比方法确定。 同时,使主轴转速、切削深度及进给速度三者能相互适应,以形成最佳切削用量。切削用量不仅是在机床调整前必须确定的重要参数,而且其数值合理与否对加工质量、加工效率、生产成本等有着非常重要的影响。所谓“合理的”切削用量是指充 分利用刀具切削性能和机床动力性能(功率、扭矩),在保证质量的前提下,获得高的生产率和低的加工成本的切削用量。第4章 主运动系统设计4.1 对立式数控铣床主传动系统简介主传动系统是用来实现机床主运动的传动系统,他应具有一定的转速和一定的变速范围,以便采用不同材料的刀具,加工不同的材料、不同尺寸、不同要求的工作、并能方便的实现运动的开停、变速、换向和制动等。数控机床主传动系统主要包括电动机、传动系统和主轴部件,它与普通机床的主传动系统相比在结构上简单,这是因为变速功能全部或大部分主轴电动机的无极调速来承担,省去了复杂的齿轮变速机构,有些只有二级或三极齿轮变速系统用以扩大电动机无级调速的范围。在主传动系统方面,具有下列特点:(1)目前数控机床的主传动电机已不再采用普通的交流异步电机或传统的直流调速电机,它们已逐步被新型的交流调速电机和直流调速电机所代替。(2)转速高,功率大。它能使数控机床进行大功率切削和高速切削,实现高效率加工。(3)变速范围大。数控机床的主传动系统要求有较大的调速范围,一般Rn100,以保证加工时能选用合理的切削用量,从而获得最佳的生产率、加工精度和表面质量。(4)主轴速度的变换迅速可靠。数控机床的变速是按照控制指令自动进行的,因此变速机构必须适应自动操作的要求。由于直流和交流主轴电机的调速系统日趋完善,不仅能够方便地实现宽范围的无级变速,而且减少了中间传递环节,提高了变速控制的可靠性。4.2 对立式数控铣床主传动系统的要求 (1)主轴具有一定的转速和足够的转速范围、转速级数,能够实现运动的开停、变速、换向和制动,以满足机床的运动要求。(2)主电动机具有足够的功率,全部机构和元件具有是够的强度和刚度,以满足机床的动力要求。(3)主传动的有关结构,特别是主轴组件要有足够高的精度、抗振性,热变形和噪声要小,传动效率要高,以满足机床的工作性能要求。(4)操纵灵活可靠,调整维修方便,润滑密封良好,以满足机床的使用要求。(5)结构简单紧凑,工艺性好,成本低,以满足经济性要求。4.3 主传动的类型及方案选择 数控机床的调速是按照控制指令自动执行的,因此变速机构必须适应自动操作的要求。在主传动系统中,目前多采用交流主轴电动机和直流主轴电动机无级凋速系统。为扩大调速。为了适应不同的加工要求,目前主传动系统主要有三种变速方式1具有变速齿轮的主传动这是大、中型数控机床采用较多的一种变速方式。通过几对齿轮降速,增大输出扭矩,以满足主轴输出扭矩特性的要求,见图1-1所示。一部分小型数控机床也采用此种传动方式以获得强力切削时所需要的扭矩。图1.1 图1.2 图1.32通过带传动的主传动通常选用同步齿形带或多楔带传动,这种传动方式多见于数控车床,它可避免齿轮传动时引起的振动和噪声,见图1-2所示。3由调速电机直接驱动的主传动这种主传动是由电动机直接驱动主轴,即电动机的转子直接装在主轴上,因而大大简化了主轴箱体与主轴的结构,有效地提高了主轴部件的刚度,但主轴输出扭矩小,电机发热对主轴的精度影响较大。如图1-3所示。近年来,出现了一种新式的内装电动机主轴,即主轴与电动机转子合为一体。其优点是主轴组件结构紧凑,重量轻,惯量小,可提高起动、停止的响应特性,并利于控制振动和噪声。缺点是电动机运转产生的热量亦使主轴产生热变形。因此,温度控制和冷却是使用内装电动机主轴的关键问题。日本研制的立式加工中心主轴组件,其内装电动机最高转速可达20000r/min。本次设计采用变速齿店主传动系统。使主轴获得较高的转速和骄傲大的转矩。二级以上齿轮变速系统虽然此种结构复杂,制造和维修费用高,但和以上两种驱动方式比,变速装置多采用齿轮变速结构,可以使用可调的交、直流无级变速电动机,经齿轮变速后,实现分段无级变速,调速范围增加,且能满足各种切削运动的转矩输出,因此选用二级以上齿轮变速系统作为主传动的变速方式。4.4 计算切削功率 4.4.1切削力的计算铣削时的切削力,公式如下 (3-1)式中铣削时的主切削力(N)加工材料影响的系数每齿进给量(mm)背吃刀量(mm)铣削宽度铣刀齿数铣刀直径(mm)用直径=50mm的四齿锥柄立铣刀,铣刀宽=40mm的刚工件,=0.05mm,=4mm,=68mm,计算得:=132N4.4.2切削功率的计算切削时所消耗的功率称为切削功率。切削功率的公式计算: (3-2)式中:切削功率(kw)切削力(N)切削速度(m/min)根据机床设计手册典型加工条件以及钢材料的铣削速度范围,取=100m/min计算得:=2.2kw4.4.3主轴转速范围的确定 主轴转速范围:50-2000r/min;4.5 计算主传动功率 用下列粗略估算主电动机的功率 (3-3) 式中,为铣床主传动系统总机械效率,主运动为回转运动时,;主运动为直线运动时,。取主传动的总效率=0.7则初选电动机功率取电动机额定转速为;额定最高转速为4.6 分级变速箱的传动系统的设计及主轴电动机的功率的确定由3.2中初选电动机功率为4kw,计算转速依据如下公式计算: (3-4)则电动机的恒功率调速范围:主轴恒功率调速范围:因此主轴要求的恒功率变速范围远大于电动机所能提供的恒功率围,所以在电动机与主轴之间要串联一个分级变速箱,来扩大电动功率变速范围。4.6.1 变速级数Z的确定如取变速箱的公比 则由于无级变速时 故变速箱的变速极数 可取Z=3 (3-5)虽然此中方法功率特性图示连续的、无缺口(即没有功率降低区)和无重但是Z=3,变速箱机构较复杂。因此为简化变速箱机构,取Z=2。4.6.2 电动机的功率的确定由公式(35)可知,应增大 即 所以比大很多。此时变速箱每挡内有部分低转速只能恒转矩变速,主传动系统的功率特性图中出现缺口区。缺口处的功率为 低谷处功率应保证传递全部功率,只有选择额定功率较大的电机给予补偿。所以选用的交流变频电动机。则缺口处的功率为。有很大的改善。4.6.3 电动机参数一、电动机性能指标电机采用CTB系列变频电机,型号:CBT43P5BXB504,主要技术指标如下。(1)电压:三相380V/50Hz;(2)变频调速范围:5100Hz无级调速,550Hz恒转矩调速,50100Hz恒功率调速,级数为4级,额定转速1440r/min;(3)电机应能承受额定转矩的60%过载,历时1min,低速时转矩平滑,无爬行现象;能通过变频装置的电压提升,保证电动机频率在5Hz时输出额定转矩而不致使电机因发热而烧毁。(4)CTB系列变频电机,型号:CBT43P5BXB504 主要性能参数如表3.1所示:表3.1图4.1为电动机外形图图3.14.6.4 分级变速箱的传动系统变速机构的确定本系统设计的传动系统具有两档速度,低档转速为,高档转。采用二级变速传动,传动比为的高速传动的低速传动两种变速机构,采用拨叉变速。显然如果要求巧内作恒功率的不停车变速可用高档。如果要求在内作恒功率的不停车变速可用低档。转速图和功率特性图如图3.2所示。图4.1第5章 进给系统的设计与计算5.1设计方案的确定利用微机对纵横垂直进给系统进行半闭环控制,脉冲当量都为0.01mm/脉冲,驱动元件采用步进电机,传动系统采用滚珠丝杠副。采用微机对数据进行计算处理,由I/O接口输出步进脉冲,经一级齿轮减速滚珠丝杠转动,从而实现纵向、横向、垂直进给运动。5.2横向进给系统的设计与计算1横向进给系统的设计采用半闭环机床进给系统,步进电机经一级减速齿轮传动副,滚珠丝杆拖动工作台。传感器与电机轴相联,用来检测电机转角和转速,并把它们转换为电信号反馈给数控装置,传感器采用脉冲编码器。2横向进给系统的设计计算工作台重量:W=889.2Kgf=8892N(根据图纸粗略计算)时间常数:T=25 ms滚珠丝杠基本导程:Lo=6mm行程:S=375mm步距角: /step快速进给速度:500mm/min(1)切削力计算 由机床设计手册可知,切削功率式中: N-电机功率,查机床说明书,N=7.5 KW;-主传动系统总效率,一般为0.70.85取=0.7;K-进给系统功率系数,取为K=0.96。则有: Nc=7.50.70.96=5.04 kw切向铣削力:F=10 N式中: V-主轴传递全部功率时的最底切削速度(m/s)则有: V=D95/60000=1.7m/s=102m/minF=2964(N)进给工作台工作载荷计算从数控铣床中表2-1可得知,在一般立式铣削时,工作台纵向进给方向载荷:F=1.0Fz=5294 N工作台横向进给方向载荷: F=0.4Fz=0.42964=1185 N工作台横向进给方向载荷: F=0.2Fz=0.22964=592 N(2)滚珠丝杠设计计算:由数控技术可知,采用燕尾导轨,导轨铣床丝杠的轴向力:采用矩型导轨式中K=1.1 =0.15则有:1)强度计算:寿命值: n-为丝杆转速(r/min)v-为最大切削力下的进给速度(m/min),取最高进给速度的1/3T-额定寿命,查表得 T=15000h -滚珠丝杆导程,取=6mm则有:v=r/minL最大动负载C 查表得:运转状态系数 则C根据最大动负荷C的值,可选则滚珠丝杠的型号。查表2-5得,选取滚珠丝杠直径为50mm,型号为ND5006,其额定载荷为29350N,所以强度足够。效率计算:根据机械原理的公式,丝杠螺母副的传动效率为:式中:-为丝杆螺旋升角,查得:-为摩擦角,滚珠丝杆副的滚动摩擦系数f=0.0030.004,其摩擦角约等于 则有: 3)刚度验算:滚珠丝杠受工作负载F引起的导程的变化量丝杆的拉压变形量 式中:mm=0.6cm; E-为材料弹性模量,对钢A-为滚珠丝杠截面积=6.15则有: cm滚珠与螺纹滚道间的接触变形量有预紧:式中:-为滚珠直径,查表得=3.969mmZ圈数列数2513=75-为预紧力则有:2.3mm则丝杆的总变形量9um查表知E级精度丝杠允许的螺距误差(1m长)为15um/m 故刚度足够。4)稳定性验算失稳时的临界载荷式中:E-为丝杆材料弹性模量,对钢I-为截面惯性矩,对丝杆圆截面-为丝杆底径,=48mm则有:260444 L-为丝杆最大工作长度,取L=375mm-为丝杆支承方式系数,参考图2-13和表2-7,取=2.0则有:稳定安全系数:1548所选丝杆稳定安全系数,查表得:则有 ,故稳定性不存在问题。(3)齿轮及转矩的有关计算1)有关齿轮计算传动比故取 Z1=40 Z2=50m=2 mmB=20 mm则有2)转动惯量计算:工作台质量折算到电机轴上的转动惯量丝杠的转动惯量齿轮的转动惯量电动机转动惯量很少,可以忽略因此,总的转动惯量 =14.6874所需转动力矩计算快速空载启动时所需力矩 式中 -空载启动时折算到电机轴上的加速度力矩; -折算到电机轴上的摩擦力矩; -由于丝杠预金所引起,折算到电机轴上的附加摩擦力矩;式中:-为传动系统各部件惯量折算到电机轴上的总等效转动惯量( -为电机最大角加速度() -为运动部件最大快进速度对应的电机最大转速() t-为运动部件从静止启动加速到最大快进进给速度所需时间(s),取t=0.025s则有:空载摩擦力矩:式中: G-运动部
