普通平口钳的设计【全套7张CAD图纸和毕业论文】【机械专业原创设计】

资源目录

普通平口钳的设计【全套CAD图纸+毕业论文】【机械专业原创设计】.rar

平口钳所有图纸集合.dwg---(点击预览)

!!普通平口钳的设计论文.doc---(点击预览)

压缩包内文档预览：

编号：349291 类型：共享资源大小：1.30MB 格式：RAR 上传时间：2014-10-29 上传人：好资料QQ****51605 IP属地：江苏

45
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 普通平口钳设计全套 cad 图纸毕业论文机械专业原创

资源描述：

【温馨提示】购买原稿文件请充值后自助下载。

以下预览截图到的都有源文件,图纸是CAD，文档是WORD，下载后即可获得。

预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

摘要
普通平口钳的主要功能是夹紧工件，以使加工方便、快捷。本论文利用普通平口钳的特性，对其使用功能进行了拓展，如充当划线平台、绕制弹簧、校正小钢材等。使平口钳的功能更加全面化。
平口钳是一种在机床工作台上用来夹持工件、以便于对工件进行加工的夹具。平口钳装配图采用了俯视图、主视图、三维立体图和一个表示单独零件的爆炸视图来表达。主视图采用了全剖视图，反映平口钳的工作原理和零件间的装配关系。俯视图反映了固定钳身的结构形状。
根据使用条件的不同，加工环境的不同，人们还会对平口钳进行进一步的改进创新和功能的拓展，会有越来越多不同的结构使平口钳的使用功能多样化、全面化。

关键词：平口钳,传动,夹紧力
Abstract
Ordinary vises 's main function is to clamp the workpiece, so that the processing is convenient, shortcut. This paper uses the ordinary vises characteristics, the functions of expansion, such as acting as the crossed the platform, winding spring, correction of small steel. The vise features a more comprehensive.
Vise is a work table of a machine tool is used to clamp the workpiece, in order to facilitate the machining of a workpiece fixture. Vise assembly employs a planform, main view, three-dimensional map and a separate parts of the exploded view to express. The main view of the full section view, reflect the flat-nose pliers working principle and the assembly relation between parts. Overlooking the map reflects the fixed clamp body shape.
According to different use conditions, processing of the different environment, people also to clamp for further improvement and innovation and function expansion, there will be more and more different structure makes the flat-nose pliers use functional diversification, comprehensive.
Key Words: bench vice, Hydraulic transmission, Clamp strength

目录
摘要 II
Abstract III
目录 IV
第1章绪论 1
第2章本课题研究任务 3
2.1 内容 3
2.2规格和主要参数 3
2.3 要求 3
2.4 毕业设计（论文）的工作内容 3
第3章总体方案的设计 4
3.1 平口钳结构 4
3.2 工作原理 5
3.3 分项分析 5
3.3.1 形态分析 5
3.3.2 色彩分析 5
3.3.3 人机关系分析 6
3.3.4 工艺分析 6
第4章各组成部分的设计 7
4.1 固定钳座的设计 7
4.2 活动钳身的结构设计 8
4.3 丝杠螺母的设计 9
4.4 钳口板的结构设计 10
4.5 固定钳口板用螺钉的结构设计 11
4.6螺母的选择设计 11
4.7销的选择设计 12
4.8螺杆的结构设计 12
4.9 螺杆的强度校核计算 13
4.10垫片的选择设计 14
第5章平口钳的主要零件的加工工艺 15
5.1 固定钳身加工 15
5.1.1图纸分析 15
5.1.2加工工艺路线的总体设计 15
5.1.3毛坯设置 16
5.2 钳口板加工 16
5.2.1 图纸分析 16
5.2.2加工工艺路线的总体设计 17
5.2.3 毛坯设置 17
5.3 固定螺钉的加工 17
5.3.1 图纸分析 17
5.3.2工件的基准分析 18
5.3.3 加工工艺路线的总体设计 18
5.4 活动钳口加工 18
5.4.1图纸分析 18
5.4.2加工工艺路线的总体设计 20
5.5 丝杠加工 20
5.5.1图纸分析 20
5.5.2工件的基准分析 21
5.5.3加工工艺路线的总体设计 21
5.6 丝杠螺母加工 21
5.6.1图纸分析 21
5.6.2 工件的基准分析 22
5.6.3 加工工艺路线的总体设计 22
总结 24
致谢 25
参考文献 26

第1章绪论
机械加工中，平口钳是较为常见的装夹工具，它分机用和手用两种，都是利用两钳口作定位基准，靠丝扛、螺母传送机械力的原理进行工作的。平口钳结构简单，装夹迅速。加工时省时省力，提高了加工效率、加工精度、产品质量。普通平口钳的主要功能是夹紧工件，以使加工方便、快捷。本论文利用普通平口钳的特性，对其使用功能进行了拓展，如充当划线平台、绕制弹簧、校正小钢材等。使平口钳的功能更加全面化。
根据使用条件的不同，加工环境的不同，人们还会对平口钳进行进一步的改进创新和功能的拓展，会有越来越多不同的结构使平口钳的使用功能多样化、全面化。
平口钳是机械加工和钳工装配或维修所必备的辅助工具。主要由活动钳口、固定钳口、丝杆和固定钳身 4部分组成。丝杆起松紧作用。转式平口钳的钳体可在水平方向作360°旋转,并能在钳工操作所需位置固定。有些转式平口钳还可在垂直或水平方向作任意旋转。一般情况下，平口钳都带有便于锤打用的砧板。其规格用钳口宽度来表示，常用规格有100mm，125mm，150mm等。
　　使用注意事项：
　　（1）夹紧工件时要松紧适当，不得借助其他工具加力。
　　（2）强力作业时，应尽量使力朝向固定钳身。
　　（3）不许在滑动钳身和光滑平面上敲击作业。
（4）对丝杠、螺母等活动表面应经常清洗、润滑，以防生锈。

图1 各式各样的平口钳

下面介绍另外一种平口钳：

平面油压虎钳采用油压结构,能轻易的锁紧工件. 虎钳滑动面及底面,经过精密研磨,平行度精准,虎钳本体使用球墨铸铁FCD60制造，抗张力强，耐磨性高，不易变形. 虎钳滑动面热处理HRC45°以上，保持长久耐磨及精度。最适合于普通铣床,CNC数控铣床,机械加工,模具制造业使用。


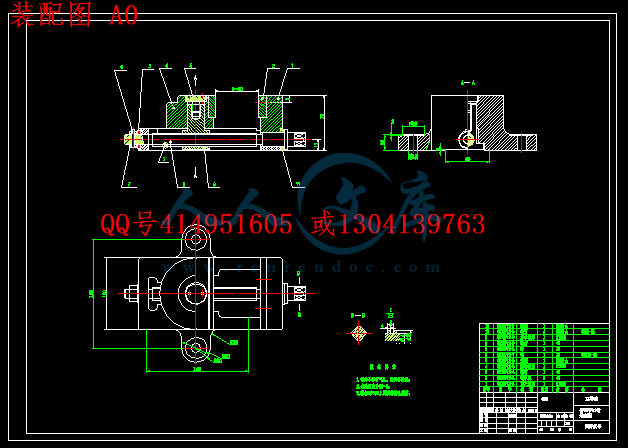

装配图 A0.gif


内容简介：: 西安科技大学高新学院毕业设计（论文）普通平口钳的设计系别：机电信息学院专业：机械设计制造及其自动化学生姓名：学号：设计(论文)题目：普通平口钳的设计起迄日期:2012年9月24日 2012年12月16日设计(论文)地点:指导教师:专业教研室负责人: 年月日摘要普通平口钳的主要功能是夹紧工件，以使加工方便、快捷。本论文利用普通平口钳的特性，对其使用功能进行了拓展，如充当划线平台、绕制弹簧、校正小钢材等。使平口钳的功能更加全面化。平口钳是一种在机床工作台上用来夹持工件、以便于对工件进行加工的夹具。平口钳装配图采用了俯视图、主视图、三维立体图和一个表示单独零件的爆炸视图来表达。主视图采用了全剖视图，反映平口钳的工作原理和零件间的装配关系。俯视图反映了固定钳身的结构形状。根据使用条件的不同，加工环境的不同，人们还会对平口钳进行进一步的改进创新和功能的拓展，会有越来越多不同的结构使平口钳的使用功能多样化、全面化。关键词：平口钳,传动,夹紧力27AbstractOrdinary vises s main function is to clamp the workpiece, so that the processing is convenient, shortcut. This paper uses the ordinary vises characteristics, the functions of expansion, such as acting as the crossed the platform, winding spring, correction of small steel. The vise features a more comprehensive.Vise is a work table of a machine tool is used to clamp the workpiece, in order to facilitate the machining of a workpiece fixture. Vise assembly employs a planform, main view, three-dimensional map and a separate parts of the exploded view to express. The main view of the full section view, reflect the flat-nose pliers working principle and the assembly relation between parts. Overlooking the map reflects the fixed clamp body shape.According to different use conditions, processing of the different environment, people also to clamp for further improvement and innovation and function expansion, there will be more and more different structure makes the flat-nose pliers use functional diversification, comprehensive.Key Words: bench vice, Hydraulic transmission, Clamp strength普通平口钳的设计毕业设计（论文）目录摘要IIAbstractIII目录IV第1章绪论1第2章本课题研究任务32.1 内容32.2规格和主要参数32.3 要求32.4 毕业设计（论文）的工作内容3第3章总体方案的设计43.1 平口钳结构43.2 工作原理53.3 分项分析53.3.1 形态分析53.3.2 色彩分析53.3.3 人机关系分析63.3.4 工艺分析6第4章各组成部分的设计74.1 固定钳座的设计74.2 活动钳身的结构设计84.3 丝杠螺母的设计94.4 钳口板的结构设计104.5 固定钳口板用螺钉的结构设计114.6螺母的选择设计114.7销的选择设计124.8螺杆的结构设计124.9 螺杆的强度校核计算134.10垫片的选择设计14第5章平口钳的主要零件的加工工艺155.1 固定钳身加工155.1.1图纸分析155.1.2加工工艺路线的总体设计155.1.3毛坯设置165.2 钳口板加工165.2.1 图纸分析165.2.2加工工艺路线的总体设计175.2.3 毛坯设置175.3 固定螺钉的加工175.3.1 图纸分析175.3.2工件的基准分析185.3.3 加工工艺路线的总体设计185.4 活动钳口加工185.4.1图纸分析185.4.2加工工艺路线的总体设计205.5 丝杠加工205.5.1图纸分析205.5.2工件的基准分析215.5.3加工工艺路线的总体设计215.6 丝杠螺母加工215.6.1图纸分析215.6.2 工件的基准分析225.6.3 加工工艺路线的总体设计22总结24致谢25参考文献26 第1章绪论机械加工中，平口钳是较为常见的装夹工具，它分机用和手用两种，都是利用两钳口作定位基准，靠丝扛、螺母传送机械力的原理进行工作的。平口钳结构简单，装夹迅速。加工时省时省力，提高了加工效率、加工精度、产品质量。普通平口钳的主要功能是夹紧工件，以使加工方便、快捷。本论文利用普通平口钳的特性，对其使用功能进行了拓展，如充当划线平台、绕制弹簧、校正小钢材等。使平口钳的功能更加全面化。根据使用条件的不同，加工环境的不同，人们还会对平口钳进行进一步的改进创新和功能的拓展，会有越来越多不同的结构使平口钳的使用功能多样化、全面化。平口钳是机械加工和钳工装配或维修所必备的辅助工具。主要由活动钳口、固定钳口、丝杆和固定钳身 4部分组成。丝杆起松紧作用。转式平口钳的钳体可在水平方向作360旋转,并能在钳工操作所需位置固定。有些转式平口钳还可在垂直或水平方向作任意旋转。一般情况下，平口钳都带有便于锤打用的砧板。其规格用钳口宽度来表示，常用规格有100mm，125mm，150mm等。使用注意事项：（1）夹紧工件时要松紧适当，不得借助其他工具加力。（2）强力作业时，应尽量使力朝向固定钳身。（3）不许在滑动钳身和光滑平面上敲击作业。（4）对丝杠、螺母等活动表面应经常清洗、润滑，以防生锈。图1 各式各样的平口钳下面介绍另外一种平口钳：图2平面油压虎钳平面油压虎钳采用油压结构,能轻易的锁紧工件. 虎钳滑动面及底面,经过精密研磨,平行度精准,虎钳本体使用球墨铸铁FCD60制造，抗张力强，耐磨性高，不易变形. 虎钳滑动面热处理HRC45以上，保持长久耐磨及精度。最适合于普通铣床,CNC数控铣床,机械加工,模具制造业使用。平口钳是对现有螺纹传动平口钳的改进，主要用于成批生产。它能实现快速夹紧与快速松开，且能保证夹紧力大小。这样就可以避免过去要夹紧一个较薄的零件时，因夹紧力没有办法确定调式的时间，同时因能实现快速夹紧与快速松开，从而大大的提高生产效率。钳工用平口钳，是现在市场所没有的。一、根据现在生产核技术越来越高，生产精度越高，同时也是生产越来越精巧，夹紧力也要求越来越准确，不能过大过小。但传统的平口钳所产生的夹紧力是根据师傅的经理来保证的，因此极有可能会产生以上的不足而使废品率提高，根据生产的需要，特此设计一套适合加工的钳工用平口钳。二、传统的平口钳工作效率比较低，传统平口钳是螺纹传动，无法实现快速夹紧与松开，使得生产效率比较低。现有的平口钳基本上用在铣床上，能实现快速夹紧与松开，但是要配有一个机动的动力源，如果用在钳工上就成本太高，所以不适用。新设计的钳工用平口钳，不但可以实现快速夹紧与松开的同时，系统的动力源为手动，这样相对于机床用的平口钳来说成本比较低，只比传统平口钳的成本高不了多少。钳工用平口钳有以上优点，新的平口钳的问世是迟早的问题，是必然的趋势。第2章本课题研究任务2.1 内容1）普通平口钳的方案设计； 2）普通平口钳的总装图的绘制（含技术要求、明细表）； 3）普通平口钳的主要零件图绘制；4）设计说明书编写。 2.2规格和主要参数本工程设计名称：普通平口钳本普通平口钳的规格: 钳口最大张开度80mm本普通平口钳技术参数:钳口宽度钳口高度钳口最大张开度100mm30mm80mm 两钳口的平行度、两钳口对导轨面的垂直度：0.025mm/100mm2.3 要求 1）独立完成的详细设计； 2）图纸绘制和标注应符合国家或行业标准； 3）设计或论文应在教学计划所规定的时间内完成； 4）论文书面材料的形成应符合学院相关规定。2.4 毕业设计（论文）的工作内容1）普通平口钳的方案设计； 2）普通平口钳的总装图的绘制（含技术要求、明细表）； 3）普通平口钳的主要零件图绘制；4）设计说明书编写。第3章总体方案的设计本设计中，充分考虑到平口钳的功能需求和与系统的配合需求，在具体实现的过程中，以系统的可靠性与易用为准则，尽量把钳工用平口钳设计成为一个功能齐全、可靠性高且易于使用的产品。 3.1 平口钳结构平口钳主要由活动钳身、固定钳身、丝杆、手柄等可活动零件，以及螺钉、螺母等起固定作用的零件组成。3.2 工作原理平口钳的固定钳身用螺栓固定于工作台边缘上，固定钳身装在固定钳身上，并能绕固定钳身轴心线绕一定角度转动，当转到要求的方向时，扳动夹紧手柄使夹紧螺栓旋紧，使固定钳身固紧。活动钳身通过导轨与固定钳身的导轨配合。处于活动钳身上的丝杆可以旋转，但不能轴向移动，并与安装在固定钳身内的丝杠螺母配合。当摇动手柄时，丝杠旋转，带动活动钳身相对于固定钳身作轴向移动，在钳口的作用下夹紧或放松物件。其次，在丝杆与活动钳身配合处有弹簧，其借助挡圈和开口销固定在丝杠上，当放松丝杠时，可使活动钳身及时地退出。另外，在固定钳身和活动钳身上，各有用螺钉固定的钢制且制有交叉网纹的钳口，起夹紧、防滑的作用。3.3 分项分析3.3.1 形态分析平口钳采用工业的几何外形，包含曲线、棱角、圆弧等形态符号，体现出很强的机械时代信息。圆形开槽固定钳身隐含着可旋动的滑槽语义；棱角分明的钳体结合有弧度的曲线，传达工具硬朗、稳固的机械工具品质。出于使用环境的限定，其不加修饰的外形给我们一种机械的美感，传达出工业产品的力量感，似乎能嗅出其原材料的金属味。固定钳身与活动钳身张合作用、钳口交叉网纹等借鉴仿生动物嘴巴、牙齿形态，抽象提炼工业基本形态。总体体现简洁、几何、机械、有力度的工业特征。3.3.2 色彩分析产品采用单一的深蓝色涂饰符合设计车间产品的要求，具有理性、现代、工业的语义。其次，蓝色为冷色调，有镇静的效果，从心理层面可以平定人的情绪，蓝色也是后退色，使人感觉时间过得很快。在机器高速运转，工件切削等重体力、高噪音的生产环境里，稳定工人的情绪，营造色彩舒适的环境很重要，因而冷静、平稳的蓝色在此处使用得很恰当。除外，无镀色的钳口、螺栓等零件也起到一定的色彩分割作用，不至于产品整体看起来呆板，并且起到了划分功能的语义效果。3.3.3 人机关系分析平口钳是车间里用于夹紧固定工件，帮助钳工对工件进行再加工，如锯断、打磨等操作，解决了钳工夹紧工件的困难。回转式平口钳最大的人机工学优点在于它能多角度回转固定钳身，当工件夹紧后，需要从另一个角度打磨时，取下工件再安装上会错位。而加上回转功能后，钳工只需要扳转夹紧螺栓手柄，调整固定钳身到最适加工位置，仍可在原地进行加工工件，减少身体扭动活动。宽大的钳口和有曲线坡度的钳身提供了也很大的加工空间，适合钳工宽松地使用各种工具，如锯、磨刀、锉刀。此外，钳身的宽度、高度都符合人机尺寸；丝杆手柄、夹紧螺栓的手柄考虑到了省力问题，加大了手柄条的长度，一方面应用了杠杆省力的原理，降低工人操作强度；另一方面，设计的手柄是活动的，可供两侧使用，即可推又可拉，同时也满足双手操作使用。前身尖锐的棱角处理倒角，打磨圆滑，防止对操作者刮伤。3.3.4 工艺分析1、工艺方法分析平口钳零部件繁多，主要涉及到铸铁、钢材料的成型加工工艺。钳身、固定钳身等主要大体部件都采用HT200灰口铸铁，其具有优良的铸造性、减震性、耐磨性等特点，材料价格低廉，生产加工简单。运用砂型铸造工艺，再经打磨，处理粗糙度等方法成型。丝杆则是45钢经拔制成棒状、再在机床，如车床、铣床上，由高速旋转刀头从工件上铣削出螺纹的螺纹加工方法。螺栓、螺钉则是采用Q235材料，应用相似的成型工艺加工而成。弹簧经弹簧钢拔制、冷成型工艺。钳口由45钢经过锻造，提高硬度与韧性，再经热处理淬硬，具有较好的耐磨性。与前身配合的螺纹孔则是由镗床镗出来的。表面处理采用烤漆，镀层工艺，起防水、防蚀、防锈作用。2、工艺水平分析整体工艺为一般加工成型工艺，涉及的都是铸造、锻造、车削等基本的金属加工工艺。特殊处理部分主要在钳口和丝杆部分，钳口因为采用的工序较为复杂，有锻造、磨削钳口和底平面、淬硬，应用工艺水平较高。丝杆的加工方法多样化，有车削、铣削等工序，高精度要求，目前加工丝杆的方法更多，但基于当时工艺，已属于较好工艺水准。除此之外，整体钳身部分有较大倒角，也经过加工打磨，处理得很得当。第4章各组成部分的设计4.1 固定钳座的设计钳座属于机架、箱体类零件。该类零件特点是形状不规则，结构较复杂。固定钳身的总体组合方式为综合式，由圆柱台和若干凸台组成。其作用主要是固定连接，与桌面和台面连接紧固的；还有一部分是和其他零件配合连接；固定其他零件，为其他零件提供安装区域。根据固定钳座的零件图画出三维实体图，选取材料为HT1502。固定钳座的零件图（图2）：图2固定钳座的零件图固定钳身的三维实体图（图3、图4）：图3 固定钳身（上视） 4.2 活动钳身的结构设计根据活动钳身的零件图画出三维实体图，选取材料为HT1502。活动钳身的零件图（图5）：图5活动钳身的零件图图6 活动钳4.3 丝杠螺母的设计根据杠螺母的零件图画出二维实体图，选取材料为HT150。根据杠螺母的二维图画出三维实体图。4.4 钳口板的结构设计根据钳口板的零件图画出三维实体图，选取材料为45 。钳口板的零件图（图11）：图11 钳口板零件图钳口板的三维实体图（图12）：图12 钳口板4.5 固定钳口板用螺钉的结构设计根据设计需求和平口钳的使用性能要求，本设计中选取标准件螺钉GB/T 68，选取材料为Q235。查取设计手册可得相关尺寸，根据查得的相关尺寸设计得钳口板用螺钉的三维实体图（图13）：图13 固定钳口板用螺钉4.6螺母的选择设计根据设计需求和平口钳的使用性能要求，本设计中选取标准件螺母GB/T 61742000M1010，选取材料为35。查取设计手册可得相关尺寸，根据查得的相关尺寸设计得螺母M10的三维实体图（图16）。图16 螺母M104.7销的选择设计根据设计需求和平口钳的使用性能要求，本设计中选取标准件y圆锥销GB/T 913x14，选取材料为Q235。查取设计手册可得相关尺寸，根据查得的相关尺寸设计得销的三维实体图（图17）。图17 销4.8螺杆的结构设计根据螺杆的零件图画出三维实体图，选取材料为45。螺杆的零件图（图18）：图18 螺杆（丝杠）的零件图螺杆的三维实体图（图19）：图19 螺杆（丝杠）4.9 螺杆的强度校核计算进行轴的强度校核计算时，应根据轴的具体受载及应力情况，采取相应的计算方法，并恰当地选取其许用应力。本设计中，螺杆主要是扭矩，则应该按扭转强度条件计算。这种方法是只按轴所受的扭矩来计算轴的强度，轴的扭转强度条件为：式中：扭转切应力，Mpa；T轴所受的扭矩，N.mm；轴的抗扭截面系数， n轴的转数，p轴传递的功率，d计算截面处轴的直径，mm；许用扭转切应力，Mpa。根据国家标准，选取许用扭转切应力为25-45Mpa. T=15 kN.m。截面处轴的直径为18mm。代入数据可算得实际扭转切应力为12.86 Mpa，与理论相比可知符合设计使用性能的要求。所以，和螺母配合处轴的尺寸选择合理。4.10垫片的选择设计为了使螺杆在固定钳身里能够较好的定位，特配备两个垫圈，一个用于和M10螺母的配合使用，另一个用在螺杆的把手方位与固定钳身的配合使用。和M10螺母配合使用的弹簧垫圈（图20）选用标准件，按GB 9387，相关尺寸为：d=10.2，s=b=2.6，0m=1.3 材料为65 Mn、表面氧化。图20 垫圈螺杆的把手方位与固定钳身的配合使用的垫圈选用标准件，按GB 9387，相关尺寸为：d=18.3，s=b=4.5 ，0m=2.25 材料选取为Q235。第5章平口钳的主要零件的加工工艺5.1 固定钳身加工5.1.1图纸分析在了解零件形状和结构之后，应检查零件视图是否正确、足够，表达是否直观、清楚，绘制是否符合国家标准，尺寸、公差以及技术要求的标准是否齐全、合理等。本次设计的工件为固定钳身数控加工工艺规程制订，零件的图纸包括：一张零件图。其中零件图中的图形都是采用主视图的画法，这样就已经能够表达清楚零件的各部分尺寸。图纸当中有对固定钳身数控加工工艺规程制订各部分表面粗糙度的要求大部分为3.2m。如图5-1，平口钳固定钳身三维图所示材料为HT200号钢，单生产。5-1固定钳身三维图1、几何元素分析：该工件外形复杂，包含了平面、圆弧面、孔等几何元素,其中，圆弧面在设计的过程中利用导动进行切除。2、材料分析：材料为HT200，调制状态，硬度为HRC20-30，适合加工中心加工。零件结构工艺性好还是差对其工艺过程的影响非常大，不同结构的零件尽管都能满足使用性能要求，但它们的加工方法和制造成本却可能有很大的差别。良好的结构工艺性就是指在满足使用性能的前提下，能以较高的生产率和最低的成本而方便地加工出来。零件结构工艺性审查是一项复杂而细致的工作，要凭借丰富的实践经验和理论知识。审查时，发现问题应向设计部门提出修改意见加以改进。首先我们应当清楚工艺安排应做到正确、完整、统一和清晰，所用术语、符号、计量单位和编号都要符合相应标准。由于该零件有端面、外表面、倒角需要加工，且各表面之间有较高的尺寸精度和长度的要求，考虑到数控机床具有在一次安装下加工出多个表面的特点，因此该零件加工适宜采用工序集中的方式，这样就使每道工序加工内容很多，工艺路线变短。选用工序集中的方式加工不仅能够保证加工精度、充分利用了现有设备，而且也减少了工件装夹次数，利于保证表面间的位置精度，缩短了生产加工时间，大大提高了劳动生产率。零件的技术要求包括下列几个方面：（1）加工表面的尺寸精度（2）主要加工表面的形状精度（3）主要加工表面之间的相互位置精度（4）加工表面的粗糙度以及表面质量方面的其他要求（5）热处理要求（6）其他要求（如动平衡、未注圆角或倒角、去毛刺、毛坯要求等）要注意分析这些要求在保证使用性能的前提下是否经济合理，在现有生产条件下能否实现。特别要分析主要表面的技术要求，因主要表面的加工确定了零件工艺过程的大致轮廓。该零件固定钳身在加工时要保证它的各项精度指标，如：各项尺寸精度、表面粗糙度等。（1）首先加工后要求达到一定的精度要求。（2）零件加工时保证不同的长度尺寸及表面粗糙度要求。（3）零件的外轮廓要光滑。5.1.2加工工艺路线的总体设计对于多台不同的数控机床、多道工序才能完成加工的零件,工序的划分自然以机床为单位来进行。而对于需要很少的数控机床就能加工完零件全部内容的情况,数控加工工序的划分一般按照下列方法进行：以一次安装所进行的加工作为一道工序。以一个完整数控程序连续加工的内容作为一道工序。以工件上的结构内容组合用一把刀具加工为一道工序。以粗、精加工划分工序。所以综合考虑具体情况和经济性,机床设备、现有的工装设备等因素,为了更好的完成加工, 我模拟了2个加工工序方案。方案一:以装夹划分需要两道工序。工序一，第一次装夹然后进行粗精加工使工件达到加工精度。工序二，掉头装夹进行粗精加工。方案二:以粗精加工划分需要两道工序。工序一，第一次装夹然后进行粗加工，掉头再进行粗加工。工序二，装夹工件进行精加工，再掉头，再进行精加工。经过比较方案二要比方案一多装夹2次，在同样保证加工精度的情况下明显方案一更为方便快捷提高了工作效率所以我选择方案一做为我设计的零件的数控加工工序，以一次安装所进行的加工作为一道工序,以安装的加工作为工序,我的零件共需要两次装夹,分别进行粗加工、精加工。这样两道工序就能完成零间的加工,定位基准可以得到很好的保证,不会出现定位误差。每次装夹都要对刀,这样就只对刀两次,保证了刀位误差。铣削加工工艺路线的拟定是制定铣削工艺规程的重要内容之一，其主要内容包括选择各种加工表面的加工方法、划定加工阶段、划分工序的先后顺序等。对于数控铣床，应重点考虑几个方面：能保证零件的加工精度和表面粗糙度的要求；是走刀路线最短，既可简化程序段，又可减少刀具空行程时间，提高加工效率应使数值计算简单，程序段数量少，以减少编程工作量。 1、根据工件的几何元素要求，本工件的加工方法为外轮廓的铣削，曲面的铣削。2、按照铣削加工的工艺原则，工件的加工工艺方法为：（1）在平口钳上装夹毛坯，加工部分高出平口钳70mm；（2）使用直径为12mm，圆弧为3mm的牛鼻刀对零件（不包括流道和型腔）进行粗加工；（3）使用直径为8mm的牛鼻刀对零件进行二次开粗；（4）使用直径为8mm的球头刀对零件整体（不包括流道和型腔）进行精加工；（5）使用直径为12mm的平刀进行平面加工。（6）对零件进行抛光处理，使零件达到所要求的表面粗糙度；5.1.3毛坯设置数控铣床它的夹头用虎钳夹装夹毛坯，毛坯尺寸10010067mm。用牛鼻铣刀1015粗铣刀，粗铣时最大进给量为2mm，主轴的转速为1000转/分钟。粗加工余量为0.5mm，Cimatron E8. 下工件设置，毛坯设置尺寸设置：10010030.76mm材料：45#钢选择定位基准（1）粗基准的选择原则选择粗基准时，主要要求保证各加工面有足够的余量，并注意尽快获得精基面。本固定钳身的加工应遵循的原则有：（1）合理分配加工余量原则（2）保证零件相互位置要求原则（3）夹紧原则（4）不重复使用原则本次设计的固定钳身粗基准的选择遵循的是合理分配加工余量原则，所选的基准为零件的外圆柱表面。2）精基准的选择原则选择精基准时，主要考虑保证加工精度。本固定钳身数控加工工艺规程制订的加工应遵循的原则有：（1）基准重合原则固定钳身数控加工工艺规程制订为轴类零件即选用外表面基准作为定位基准，以避免定位基准与设计基准不重合误差。（2）自为基准原则选择加工表面本身作为定位基准，本零件对加工表面没有太高的尺寸精度要求，所以不必考虑此原则。（3）互为基准原则当对工件上两个相互位置精度要求很高的表面进行加工时，需要用两个表面互相作为基准，反复进行加工，以保证位置精度要求。（4）所选精基准应保证工件安装可靠，夹具设计简单、操作方便。无论是精基准还是粗基准的选择，上述原则都不可能同时满足，有时还相互矛盾的，因此，选择根据实际情况分析，权衡利弊，保证其主要要求。本次设计的固定钳身数控加工工艺规程制订精基准的选择遵循的是基准重合原则，固定钳身数控加工工艺规程制订轴类零件即选用外表面基准作为定位基准，以避免定位基准与设计基准不重合误差。由于毛坯已经确定采用铸件，比较适用于尺寸较小、精度较高的毛坯。铸件的毛坯精度较高,硬度较大，外圆柱表面的毛坯余量均匀。所以，可以直接采用钢料的外圆柱表面作为粗加工定位基准。以毛坯的外圆柱表面作为粗定位基准，加工出零件的精加工定为基准。这样可以确保重要表面的精加工余量，采用外圆柱表面作为粗加工定位基准，达到了简单、方便、快捷的目的。缩短了加工时间，提高了生产效率。5.2 钳口板加工5.2.1 图纸分析如图5-2，钳口板三维图所示材料为45号钢，单生产。图5-2钳口板三维图1、几何元素分析：该工件外形简单，包含了平面、孔等几何元素。2、精度分析：该工件被加工部分的各尺寸和形位公差、表面粗糙度要求较高，部分尺寸达到IT8-IT7级精度。3、材料分析：固定螺钉的材料为45钢，调制状态，硬度为HRC20-30，适合加工中心加工。5.2.2加工工艺路线的总体设计铣削加工工艺路线的拟定是制定铣削工艺规程的重要内容之一，其主要内容包括选择各种加工表面的加工方法、划定加工阶段、划分工序的先后顺序等。对于数控铣床，应重点考虑几个方面：能保证零件的加工精度和表面粗糙度的要求；是走刀路线最短，既可简化程序段，又可减少刀具空行程时间，提高加工效率应使数值计算简单，程序段数量少，以减少编程工作量。 3.1 根据工件的几何元素要求，本工件的加工方法为外轮廓的铣削。3.2 按照铣削加工的工艺原则，工件的加工工艺方法为：（1）在平口钳上装夹100x27x10的毛坯，加工部分高出平口钳10mm；（2）使用直径为10mm，圆弧为3mm的牛鼻刀对零件（不包括流道和型腔）进行粗加工；5.2.3 毛坯设置数控铣床它的夹头用虎钳夹装夹毛坯，毛坯尺寸1002710mm。用牛鼻铣刀1015粗铣刀，粗铣时最大进给量为2mm，主轴的转速为1000转/分钟。粗加工余量为0.5mm。5.3 固定螺钉的加工5.3.1 图纸分析如图3-1，固定螺钉三维图，固定螺钉二维图，所示材料为45号钢，单生产。图5-3 固定螺钉三维图1、几何元素分析：该工件外形规则，包含了槽、阶梯轴等几何元素,其中，偏心部分在设计的过程中利用偏移命令建立。2、精度分析：该工件被加工部分的各尺寸和形位公差、表面粗糙度要求较高，部分尺寸达到IT8-IT7级精度。3、材料分析：固定螺钉的材料为45钢，适合加工中心、数控车加工。5.3.2工件的基准分析 1、设计基准分析：工件的设计基准为轴线。 2、工艺基准分析：该零件用到数控车加工，以左端面和轴线为工艺基准，左端面为粗基准。5.3.3 加工工艺路线的总体设计 1、加工方法：根据工件的几何元素要求，本工件的加工方法包括外轮廓铣削，轴类切削。 2、加工工艺路线：（1）车削右端面，保证平面度（2）在车床上加工右端面，保证右端的轴。（3）夹住左端轴，车加工左端轴。（4）夹住右端的轴，加工出左端直径4mm的阶梯轴。（5）夹住左端，加工出M4的孔5.4 活动钳口加工5.4.1图纸分析如图5-4，平口钳活动钳口三维图，所示材料为45号钢，单生产。图5-4 平口钳活动钳口三维图1、几何元素分析该工件是眼睛片的凹模，外形形状复杂，具有较多的曲面，倒角，而且其中流道的宽度较窄，对刀具要求高，难度大，对切削用量、进给量要求很高，必须有很高的表面粗糙度和尺寸精度2、精度分析该工件加工部分要求很高，必须拥有很高的表面粗糙度和尺寸精度。该工件被加工部分的各尺寸和形位公差、表面粗糙度要求很高，主要尺寸高达IT1IT2级精度。凹模主要工作部分的表面粗糙度为0.8um，其余的为3.2um。最大极限尺寸减其基本尺寸所得的代数差为上偏差；最小极限尺寸减其基本尺寸所得的代数差为下偏差；确定公差相对零线位置的那个极限偏差。它可以是上偏差或下偏差，一般为靠近零线的那个偏差为基本偏差；加工精度包含了三个方面内容：尺寸精度：指加工后零件的实际尺寸与零件尺寸的公差带中心的相符合程度形状精度：指加工后零件表面的实际几何形状与理想的几何形状的相符合程度位置精度：指加工后零件有关表面之间的实际位置彧理想位置的相符合程度3、材料分析毛胚材料为45钢，主要用于制造强度较高、韧性中等的零件，通常在调制、正火状态下使用，如齿轮、齿条、链轮、轴、键、销、压铸机及泵的零件等。可代替渗碳钢制造齿轮、轴、活塞销等，但要经过表面淬火处理。热处理规范及金相组织：金属材料热处理，是指在一定的条件下将材料加热到一定的温度，并保持一定时间，随后以各种不同的数独使其冷却到室温。以改变材料的内部结构组织，从而获得所需要的物理、力学或化学性能。5.4.2加工工艺路线的总体设计铣削加工工艺路线的拟定是制定铣削工艺规程的重要内容之一，其主要内容包括选择各种加工表面的加工方法、划定加工阶段、划分工序的先后顺序等。对于数控铣床，应重点考虑几个方面：能保证零件的加工精度和表面粗糙度的要求；是走刀路线最短，既可简化程序段，又可减少刀具空行程时间，提高加工效率应使数值计算简单，程序段数量少，以减少编程工作量。根据工件的几何元素要求，本工件的加工方法为外轮廓的铣削，曲面的铣削。按照铣削加工的工艺原则，工件的加工工艺方法为：（1）在平口钳上装夹200x200x40的毛坯，加工部分高出平口钳30mm；（2）使用直径为16mm，圆弧为3mm的牛鼻刀对零件（不包括流道和型腔）进行粗加工；（3）使用直径为10mm的平底刀对零件四个角进行局部精加工；（4）使用直径为10mm的球头刀对零件整体（不包括流道和型腔）进行精加工；（5）使用直径为4mm的球头刀加工出流道；（6）对四个型腔单独抽取电极，制作出形状一致的电极，再做完全部精加工后，利用电火花，打出型腔；（7）对零件进行抛光处理，使零件达到所要求的表面粗糙度；5.5 丝杠加工5.5.1图纸分析如图5-5，平口钳丝杠三维图，所示材料为45号钢，单生产。图5-5 平口钳丝杠三维图1 几何元素分析：该工件是外形简单，但是由于装夹位置太小，所以加工起来比较复杂，要多次用到配合进行加工。2 精度分析：该工件被加工部分的各尺寸和形位公差、表面粗糙度要求一般。3 材料分析：轴的材料为45钢，适合车削加工。5.5.2工件的基准分析设计基准分析：工件的设计基准为轴的中心线。5.5.3加工工艺路线的总体设计 1 加工方法：根据工件的几何元素要求，本工件的加工方法为车削加工。考虑到装夹的难度和安全问题，本次加工的过程中要多次用到配合进行辅助加工。2 加工工艺路线：（1）车削右端面，保证平面度（2）对右端进行加工。（3）夹住右端200mm的轴径，车加工左端轴。（4）夹住右端的轴，加工出左端直径12mm的退到槽。5.6 丝杠螺母加工5.6.1图纸分析如图5-6方块螺母三维图，所示材料为HT150钢，单生产。图5-6 方块螺母三维图1、几何元素分析：该工件外形规则，包含了槽、阶梯轴等几何元素,其中，偏心部分在设计的过程中利用偏移命令建立。 2、精度分析：该工件被加工部分的各尺寸和形位公差、表面粗糙度要求较高，部分尺寸达到IT8-IT7级精度。 3、材料分析：固定螺钉的材料为45钢，适合加工中心、数控车加工。5.6.2 工件的基准分析 1、设计基准分析：工件的设计基准为轴线。 2、工艺基准分析：该零件用到数控车加工，以左端面和轴线为工艺基准，左端面为粗基准。5.6.3 加工工艺路线的总体设计铣削加工工艺路线的拟定是制定铣削工艺规程的重要内容之一，其主要内容包括选择各种加工表面的加工方法、划定加工阶段、划分工序的先后顺序等。对于数控铣床，应重点考虑几个方面：能保证零件的加工精度和表面粗糙度的要求；是走刀路线最短，既可简化程序段，又可减少刀具空行程时间，提高加工效率应使数值计算简单，程序段数量少，以减少编程工作量。根据工件的几何元素要求，本工件的加工方法为外轮廓的铣削，曲面的铣削。按照铣削加工的工艺原则，工件的加工工艺方法为：（1）在平口钳上装夹57x50x57的毛坯，加工部分高出平口钳30mm；（2）使用直径为16mm，圆弧为3mm的牛鼻刀对零件（不包括流道和型腔）进行粗加工；（3）使用直径为10mm的球头刀对零件整体（不包括流道和型腔）进行精加工；（4）使用直径为4mm的球头刀加工出流道；（5）对零件进行抛光处理，使零件达到所要求的表面粗糙度。第6章平口钳的使用说明书钳工用普通平口钳的操作很容易掌握。其操作步骤如下：一、根据所加工工件的大小和材料以及加工时的受力大小和力的类型，确定要夹紧此类工件的夹紧力，并调好夹紧力。二、调整好夹紧力以后，就拧紧不动。三、将工件放入钳口，用手推动活动钳口，夹紧工件，给工件一个初始夹紧力，然后压下刹铣手柄。四、夹紧之后是钳工工作者进行加工了。五、只要拧开扳手就可以拖动活动钳口，从而松开。总结通过本次毕业设计，我对工厂生产加工实际零件的总体工艺流程有了一定程度的了解和把握，这对我是受益匪浅的，对今后参加社会工作将会有很大的帮助同时我认识到了自己的不足之处，也清楚了自己今后应该努力的方向。短短几周的毕业设计，使我发现自己所掌握的知识是如此贫乏，自己综合应用所学专业知识的能力是如此不足，两年来学习了那么多课程，今天才知道自己并不会用。在这次作毕业设计的时间里自己又学到了很多知识，也让我由理论转变为实际的一个转折。因此，它在几年的学习中占有重要的地位。例如：在设计固定钳身前首先要绘制出图形，这就需要你牢固掌握机械制图这门课程。另外，在加工固定钳身模型过程中，首先要对零件图纸的分析及对零件工艺分析；其二选择最佳加工方法、确定加工方案；其三划分工序与工步；其四选择合适的切学用量；其五确定进给路线、安排加工顺序；其六确定对刀方法与换刀点；最后加工出实件。这样培养我们综合运用已学过的专业课的理论知识，独立分析和拟订一个零件的合理的工艺路线，而且进一步培养了我们的机械制图、分析计算、结构设计、编写技术文件等基本能力。通过这次毕业设计，使自己对工艺人员所从事的工作有了亲身的体验，学会了查图表、资料、手册等工具书。总之，通过实例对工艺规程的编制和切削用量的选择计算等做了一次练习，使我受益匪浅，为我今后学习和工作打下一个坚实而良好的基础。在此，忠心感谢老师的帮助和指导. 致谢本论文是在导师XXX的悉心指导下完成的，经过几个月的时间，在各位老师的帮助下，在我的不断努力下，我的毕业设计终于要完成了。从设计中我学到许多知识，也理解了做任何事都要细心的道理。知识的积累是一点一滴的，在设计中我也感受颇深。首先，要感谢我的毕业设计指导xx老师。在毕业设计中，给了我许多指导性的建议和改进方法，使我在设计过程中少走弯路，在生活上也给与了一定的关心和支持。其次，也要感谢姚敏茹老师，他对我的设计提出了许多改进的建议，并且对我的设计方案，图形绘制等提出了许多宝贵的建议。对我的方案改进和图形的修改有了非常大的帮助。同时也要感谢XX老师，正是他们在课堂上的谆谆教诲，使我掌握了充足的知识来完成此次毕业设计。我也非常感谢我的父母，是他们在生活上和学习上给我关心和帮助，让我能全身心的投入到学习中。再次，也非常感谢学校能给我这次机会来进行我的毕业设计，让我把书本上的知识运用的实践中去，让我深刻的体会到了“学以致用”的道理。让我在实践中丰富和充实了自己。最后，要感谢所有曾经帮助我的同学，我的舍友，使他们的鼓励和帮助，让我的设计圆满结束。参考文献 1成大先。机械设计手册。化学工业出版社，2001：P79-1022曹玉平，阎祥安。传动与控制M。天津大学出版社，2003：P45-683黄迷梅。气动密封与泄漏防治M。北京：机械工业出版社，2003：P14-194周士昌。气动系统设计运行禁忌470倒M北京：机械工业出版社，2002：P77-985陈次昌，宋文武。流
