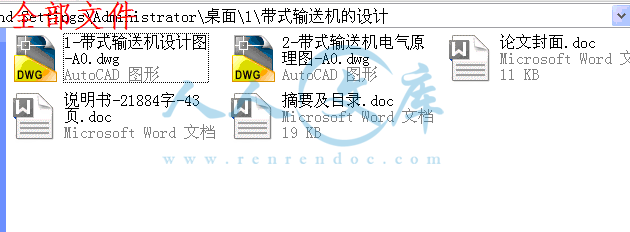

带式输送机的设计-含电气图【2张CAD图纸+毕业论文】【矿山输送机械】

目  录
第一章 概述…………………………………………………………………………………………1
 第一节  带式输送机的应用……………………………………………………………………2
 第二节  带式输送机的分类及特点……………………………………………………………3
 第三节  带式输送机的技术优势……………………………………………………………4
第二章 带式输送机的结构及原理…………………………………………………………5
 第一节  带式输送机的工作原理………………………………………………………………5
 第二节  带式输送机的结构…………………………………………………………………7
 第三节  布置方式 …………………………………………………………………………8
第三章 带式输送机的整体设计与选择………………………………………………10
 第一节  带式输送机的控制要求……………………………………………………………10
 第二节  系统设计与实现……………………………………………………………………14
 第三节  系统的运行结果……………………………………………………………………29
第四章 其它装置的选用……………………………………………………………………31
 第一节  制动装置……………………………………………………………………………31
 第二节  改向装置……………………………………………………………………………32
 第三节  给料装置……………………………………………………………………………32
 第四节  卸料装置……………………………………………………………………………34
 第五节  清扫装置……………………………………………………………………………35
 第六节  头部漏斗……………………………………………………………………………38
 第七节  电气及安全保护装置………………………………………………………………38
结束语……………………………………………………………………………………………40
致谢…………………………………………………………………………………………………41
考文献………………………………………………………………………………………………42

第一章 概 述
中国古代的高转筒车和提水的翻车，是现代斗式提升机和刮板输送机的雏形；17世纪中，开始应用架空索道输送散状物料；19世纪中叶，各种现代结构的输送机相继出现。
1868年，在英国出现了带式输送机；1887年，在美国出现了螺旋输送机；1905年，在瑞士出现了钢带式输送机；1906年，在英国和德国出现了惯性输送机。此后，输送机受到机械制造、电机、化工和冶金工业技术进步的影响，不断完善，逐步由完成车间内部的输送，发展到完成在企业内部、企业之间甚至城市之间的物料搬运，成为物料搬运系统机械化和自动化不可缺少的组成部分。
带式输送机由驱动装置拉紧装置输送带中部构架和托辊组成输送带作为牵引和承载构件，借以连续输送散碎物料或成件品。
　　带式输送机是一种摩擦驱动以连续方式运输物料的机械。应用它，可以将物料在一定的输送线上，从最初的供料点到最终的卸料点间形成一种物料的输送流程。它既可以进行碎散物料的输送，也可以进行成件物品的输送。除进行纯粹的物料输送外，还可以与各工业企业生产流程中的工艺过程的要求相配合，形成有节奏的流水作业运输线。所以带式输送机广泛应用于现代化的各种工业企业中。
　　在矿山的井下巷道、矿井地面运输系统、露天采矿场及选矿厂中，广泛应用带式输送机。它用于水平运输或倾斜运输。
带式输送机自1795年被发明以来，经过两个多世纪的发展，已被电力、冶金、煤炭、化工、矿山等各行各业广泛采用。特别是第二次工业革命带来了新材料、新技术的采用，使带式输送机的发展步入了一个新纪元。当今，无论从输送量、运距、经济效益等各方面来衡量，它已经可以同火车、汽车运输相抗衡，成为三足鼎立局面，并成为各国争先发展的行业。它具有一下特点：
(1)、结构简单。带式输送机的结构由传动滚筒、改向滚筒、托辊或无辊式部件、驱动装置、输送带等几大件组成，仅有十多种部件，能进行标准化生产，并可按需要进行组合装配、结构十分简单。
(2)、输送物料范围广泛。带式输送机的输送带具有抗磨、耐酸碱、耐油、阻燃等各种性能，并耐高、低温，可按需要进行制造，因而能输送各种散料、块料、化学品、生熟料和混凝土。
(3)、输送量大。运量可从每小时几公斤到几千吨，而且是连续不间断运送，这是火车、汽车运输望尘莫及的。
(4)、运距长。单机长度可达十几公里一条，在国外已十分普及，中间无需任何转载点。
第一节 带式输送机的应用
带式输送机是连续运输机的一种，连续运输机是固定式或运移式起重运输机中主要类型之一，其运输特点是形成装载点到装载点之间的连续物料流，靠连续物料流的整体运动来完成物流从装载点到卸载点的输送。在工业、农业、交通等各企业中,连续运输机是生产过程中组成有节奏的流水作业运输线不可缺少的组成部分。
连续运输机可分为:
1.具有挠性牵引物件的输送机,如带式输送机,板式输送机,刮板输送机,斗式输送机、自动扶梯及架空索道等;
2.不具有挠性牵引物件的输送机,如螺旋输送机、振动输送机等;
3.管道输送机(流体输送),如气力输送装置和液力输送管道.
其中带输送机是连续运输机中是使用最广泛的, 带式输送机运行可靠，输送量大，输送距离长，维护简便，适应于冶金煤炭，机械电力，轻工，建材，粮食等各个部门。
目前带式输送机已广泛应用于国民经经济各个部门,近年来在露天矿和地下矿的联合运输系统中带式输送机又成为重要的组成部分.主要有:钢绳芯带式输送机、钢绳牵引胶带输送机和排弃场的连续输送设施等。
这些输送机的特点是输送能力大(可达30000t/h),适用范围广(可运送矿石,煤炭,岩石和各种粉状物料,特定条件下也可以运人),安全可靠,自动化程度高,设备维护检修容易,爬坡能力大(可达16°),经营费用低,由于缩短运输距离可节省基建投资。
目前,带式输送机的发展趋势是:大运输能力、大带宽、大倾角、增加单机长度和水平转弯,合理使用胶带张力,降低物料输送能耗,清理胶带的最佳方法等.我国已于1978年完成了钢绳芯带式输送机的定型设计.钢绳芯带式输送机的适用范围：
1.适用于环境温度一般为°°C;在寒冷地区驱动站应有采暖设施;
2.可做水平运输,倾斜向上不超过 (16°)和向下()运输不超过,也可以转弯运输;运输距离长,单机输送可达15km；
3.可露天铺设,运输线可设防护罩或设通廊；
4.输送带伸长率为普通带的1/5左右;其使用寿命比普通胶带长;其成槽性好;运输距离大。
第二节 带式输送机的分类及特点
带式输送机分类方法有多种,按运输物料的输送带结构可分成两类,一类是普通型带式输送机,这类带式输送机在输送带运输物料的过程中,上带呈槽形,下带呈平形,输送带有托辊托起,输送带外表几何形状均为平面;另外一类是特种结构的带式输送机,各有各的输送特点.其简介如下:
  1.QD80轻型固定式带输送机   QD80轻型固定式带输送机与TDⅡ型相比,其带较薄、载荷也较轻,运距一般不超过100m,电机容量不超过22kw.
2.   它属于高强度带式输送机,其输送带的带芯中有
平行的细钢绳，一台运输机运距可达几公里到几十公里.
3.U形带式输送机   它又称为槽形带式输送机,其明显特点是将普通带式输送机的槽形托辊角由提高到使输送带成U形.这样一来输送带与物料间产生挤压,导致物料对胶带的摩擦力增大,从而输送机的运输倾角可达25°.
4. 管形带式输送机   U形带式输送带进一步的成槽,最后形成一个圆管状,即为管形带式输送机,因为输送带被卷成一个圆管,故可以实现闭密输送物料,可明显减轻粉状物料对环境的污染,并且可以实现弯曲运行.
5.气垫式带输送机   其输送带不是运行在托辊上的,而是在空气膜(气垫)上运行,省去了托辊,用不动的带有气孔的气室盘形槽和气室取代了运行的托辊,运动部件的减少,总的等效质量减少,阻力减小,效率提高,并且运行平稳,可提高带速.但一般其运送物料的块度不超过300mm.增大物流断面的方法除了用托辊把输送带强压成槽形外,也可以改变输送带本身,把输送带的运载面做成垂直边的,并且带有横隔板，一般把垂直侧挡边作成波状,故称为波状带式输送机,这种机型适用于大倾角,倾角在30°以上,最大可达90°.
6.压带式带输送机   它是用一条辅助带对物料施加压力.这种输送机的主要优点是:输送物料的最大倾角可达90°,运行速度可达6m/s,输送能力不随倾角的变化而变化,可实现松散物料和有毒物料的密闭输送.其主要缺点是结构复杂、输送带的磨损增大和能耗较大。
7.钢绳牵引带式输送机   它是无际绳运输与带式运输相结合的产物,既具有钢绳的高强度、牵引灵活的特点,又具有带式运输的连续、柔性的优点。
第三节 带式输送机的技术优势
　　首先是它运行可靠。在许多需要连续运行的重要的生产单位，如发电厂煤的输送，钢铁厂和水泥厂散状物料的输送，以及港口内船舶装卸等均采用带式输送机。如在这些场合停机，其损失是巨大的。必要时，带式输送机可以一班接一班地连续工作。
　　带式输送机动力消耗低。由于物料与输送带几乎无相对移动，不仅使运行阻力小(约为刮板输送机的1／3-1／5)，而且对货载的磨损和破碎均小，生产率高。这些均有利于降低生产成本。
　　带式输送机的输送线路适应性强又灵活。线路长度根据需要而定．短则几米，长可达10km以上。可以安装在小型隧道内，也可以架设在地面交通混乱和危险地区的上空。
根据工艺流程的要求，带式输送机能非常灵活地从一点或多点受料．也可以向多点或几个区段卸料。当同时在几个点向输送带上加料(如选煤厂煤仓下的输送机)或沿带式输送机长度方向上的任一点通过均匀给料设备向输送带给料时，带式输送机就成为一条主要输送干线。
带式输送机可以在贮煤场料堆下面的巷道里取料，需要时，还能把各堆不同的物料进行混合。物料可简单地从输送机头部卸出，也可通过犁式卸料器或移动卸料车在输送带长度方向的任一点卸料。
