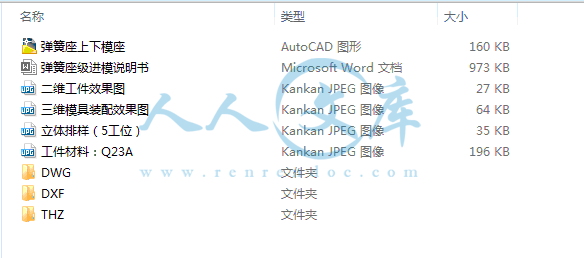

弹簧座多工位级进模设计【CAD图纸+毕业论文】【2014年原创】.rar
全套设计-弹簧座多工位级进模设计【PROE】
立体排样(5工位).JPG---(点击预览)
弹簧座级进模说明书.doc---(点击预览)

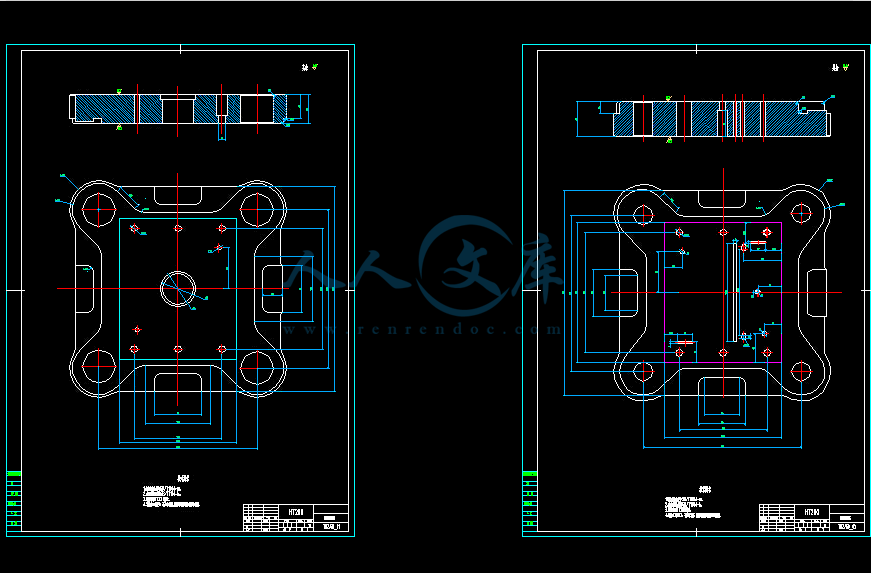

弹簧座上下模座.dwg---(点击预览)
工件材料:Q23A.jpg---(点击预览)
二维工件效果图.JPG---(点击预览)
三维模具装配效果图.JPG---(点击预览)
DWG
DXF
凸模零件图.dxf
排样图.dxf

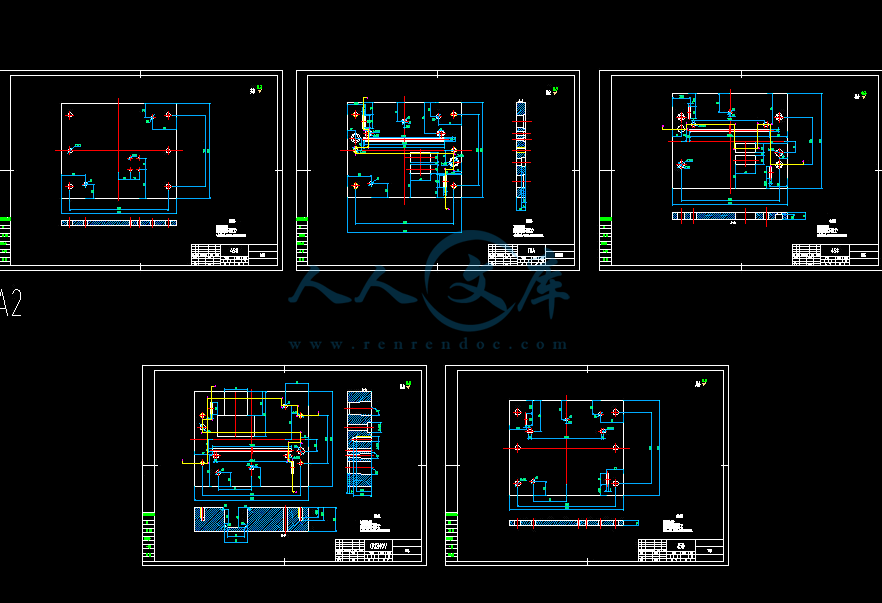

板类零件图.dxf

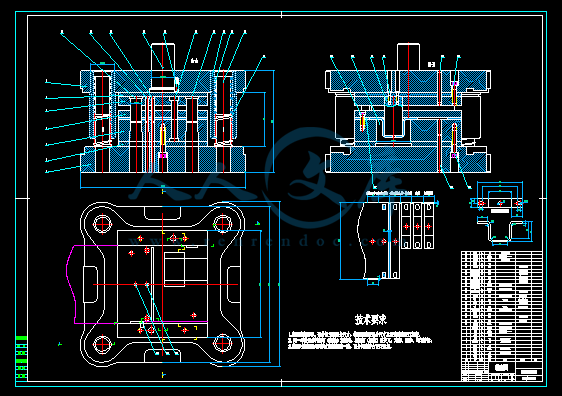

装配图.dxf
THZ
240_200_50_.prt.1
240_200_50_.prt.2
240_200_50_.prt.3
240_200_50_.prt.4
240_200_60_.prt.1
240_200_60_.prt.2
240_200_60_.prt.3
240_200_60_.prt.4
32_150_48_4_.prt.1
32_215_.prt.1
32_395_84_.prt.1
32_84_4_.asm.1
35_20_87_.prt.1
35_20_87_.prt.2
4_.prt.1
current_session.pro
din6325_8x70.prt.1
din6325_8x80.prt.1
din7984_4x20.prt.1
din7984_8x25.prt.1
din912_88_10x40.prt.1
din912_88_10x50.prt.1
gb_240_200_230.asm.1
gb_240_200_230.asm.2
new_stamp_ref_10.prt.1
new_stamp_ref_10.prt.2
new_stamp_ref_11.prt.1
new_stamp_ref_12.prt.1
new_stamp_ref_7.prt.1
new_stamp_ref_8.prt.1
new_stamp_ref_8.prt.2
new_stamp_ref_9.prt.1
new_stamp_ref_9.prt.2
strip_asm.asm.1
strip_asm.asm.2
strip_asm.asm.3
strip_asm.asm.4
strip_prt.prt.1
strip_prt.prt.2
THZ.idx
thz.prt.3
thz.prt.4
thz_cont_cut_stamp_1.prt.1
thz_cont_cut_stamp_1.prt.2
thz_cont_cut_stamp_2.prt.1
thz_cont_cut_stamp_2.prt.2
thz_cont_cut_st_rect_head_1.prt.1
thz_cont_cut_st_rect_head_2.prt.1
thz_cont_cut_st_rect_head_3.prt.1
thz_cut_plate_1.prt.1
thz_cut_plate_1.prt.2
thz_cut_plate_1.prt.3
thz_cut_plate_1.prt.4
thz_cut_plate_1.prt.5
thz_cut_plate_1.prt.6
thz_guide_plate_1.prt.1
thz_guide_plate_1.prt.2
thz_guide_plate_1.prt.3
thz_mold.asm.10
thz_mold.asm.11
thz_mold.crc
thz_ref.prt.1
thz_ref.prt.2
thz_ref.prt.3
thz_ref_0.xpr
thz_ref_1.xpr
thz_ref_2.xpr
thz_ref_3.xpr
thz_ref_4.xpr
thz_ref_5.xpr
thz_stamp_guide_plate_1.prt.1
thz_stamp_guide_plate_1.prt.2
thz_stamp_guide_plate_1.prt.3
thz_stamp_guide_plate_1.prt.4
thz_stamp_head_plate_1.prt.4
thz_stamp_head_plate_1.prt.5
thz_stamp_pressure_plate_1.prt.2
thz_stamp_pressure_plate_1.prt.3
thz_stamp_pressure_plate_2.prt.3
thz_stamp_pressure_plate_2.prt.4
trail.txt.1
wanqu1.prt.1
wanqu1.prt.2
wanqu2.prt.1
wanquaomo.prt.1
xld_x.prt.1
xwd.prt.1
压缩包内文档预览:
预览图
编号:351519    类型:共享资源    大小:23.28MB    格式:RAR    上传时间:2014-11-04 上传人:好资料QQ****51605 IP属地:江苏
90
积分
关 键 词:
弹簧 座多工位级进模 设计 cad 图纸 毕业论文 原创
资源描述:

【温馨提示】 购买原稿文件请充值后自助下载。

以下预览截图到的都有源文件,图纸是CAD,文档是WORD,下载后即可获得。


预览截图请勿抄袭,原稿文件完整清晰,无水印,可编辑

有疑问可以咨询QQ:414951605或1304139763



弹簧座多工位级进模设计

专业班级:                      学生姓名:
指导教师:                      职    称:
摘 要
冲压模具在实际工业生产中应用广泛。冲压模具的自动送料技术也投入到实际的生产中,冲压模具可以大大的提高劳动生产效率,减轻工人负担,具有重要的技术进步意义和经济价值。在这次设计中,首先运用PRO/E软件的三维造型功能,对零件进行三维造型。对零件进行工艺性分析,大大简化计算并得到精确结果,在此基础上应用AutoCAD绘制零件的二维图纸,以加深对冲裁件、拉深件和成形件结构的工艺性的理解。设定零件的工艺方案,比较工艺方案并确定工艺方案。计算毛坯的尺寸,计算冲裁次数,设定各步半成品的尺寸并绘出工序简图。计算各个工序的工作压力,设计并绘出模具简图,选取各个合适的零件。了解落料模、拉深模、整形模、切边模和冲孔模的特点和需要注意的问题,在模具简图的基础上进行模具结构工艺性分析,进行模具结构设计并选择冲压设备。

关键词:级进模;模具设计;工艺设计;结构设计;

Abstract
Punching die has been widely used in industry. More Self-acting feed technology of punching die is also used in production, punching die could increase the efficiencies of production and could alleviate the work burden,so it has significant meaning in technologic progress and economic value. In this design, first we use the 3D software function of PRO/E to create 3D model of the part.  During the procedure, the work piece’s craftwork character is analyzed, and the work piece’s 2D drawings are made by AutoCAD, so that the work piece can be better comprehended. Learn the structural craftwork character of the work piece, so does the drawing and forming craftwork character. Make sure the work piece’s craft project, compare them and make the final decision. Calculate the size of the roughcast and select its shape. Calculate the times of the drawings, make sure the size of the semi-manufactured work piece of every steps, and draw the working procedure’s sketch. Calculate the every working pressure, design and draw die’s sketch, select every appropriate parts. Comprehend every needed dies’ character and the issues that is needed to be played more attention. On the base of the dies’ sketch ,the dies’ structure is analyzed, and then go on designing their structures and selecting punch equipments.

Keywords:  progressive die; Craft project; manufacture; structure design


目 录
摘 要 I
Abstract II
1 绪论 1
1.1冲压技术的发展及应用 1
1.2模具发展现状 2
1.3本课题的主要内容与意义 3
2 工艺分析及冲压方案确定 5
2.1冲压件的工艺分析 6
2.2工艺方案的分析和确定 6
2.2.1 工艺方案分析 6
2.2.2 冲压工艺方案的确定 7
2.3 冲压排样图设计 7
2.3.1排样原则 7
2.3.2排样图 11
2.3.3压力中心计算 12
3 模具主要工艺参数计算 13
3.1 模具冲裁间隙选择 13
3.2 模具刃口尺寸计算 13
3.2.1 刃口尺寸计算的基本原则 13
3.2.2 刃口尺寸的计算 14
4 模具总体设计 17
4.1 送料方式的选择 17
4.2 卸料方式的选择 18
4.3 模具定位与紧固件的选择 18
4.4 模具导向零件的选择 19
5 模具主要零部件设计 21
5.1 主要模板的设计 21
5.2 凸模设计 21
5.2.1 凸模设计原则 21
5.2.2 凸模固定方式 22
5.2.3 凸模长度的计算 22
5.2.4 凸模结构设计 22
5.2.5 凸模的材料和技术要求 25
5.3 凹模结构设计 25
5.3.1 凹模设计原则 25
5.3.2 凹模结构形式 25
5.3.3 凹模刃口形式确定 25
5.3.4 凹模外形尺寸的确定 26
5.3.5 凹模的材料和技术要求 27
5.4 模具材料的选用 27
6 模具装配 29
6.1 模具装配精度要求 29
6.2 级进模装配 29
6.2.1 连续冲裁模装配精度要点 29
6.2.2 组件装配 29
6.2.3 总装配 30
6.2.4 检验及试模 30
6.3模具工作过程 31
6.4模具更换安装操作流程 32
6.4.1 卸模操作流程 32
6.4.2 装模操作流程 32
7 冲压设备的选择 35
7.1 冲裁力的计算 35
7.2 压力机选用 35
7.2.1 冲压设备规格的选择 35
7.2.2 公称压力(吨位) 35
7.2.3 滑块行程和行程次数 35
7.2.4 装模高度 36
7.2.5 模具冲压设备的选择及参数 36
结论 37
参考文献 38
致  谢 39


1 绪论
1.1冲压技术的发展及应用
冲压成形作为现代工业中一种十分重要的加工方法,用以生产各种板料零件,具有很多独特的优势,其成形件具有自重轻、刚度大、强度高、互换性好、成本低、生产过程便于实现机械自动化及生产效率高等优点,是一种其它加工方法所不能相比和不可替代的先进制造技术,在制造业中具有很强的竞争力,被广泛应用于汽车、能源、机械、信息、航空航天、国防工业和日常生活的生产之中。
在吸收了力学、数学、金属材料学、机械科学以及控制、计算机技术等方面的知识后,已经形成了冲压学科的成形基本理论。以冲压产品为龙头,以模具为中心,结合现代先进技术的应用,在产品的巨大市场需求刺激和推动下,冲压成形技术在国民经济发展、实现现代化和提高人民生活水平方面发挥着越来越重要的作用。
进几十年来,冲压技术有了飞速的发展,它不仅表现在许多新工艺与新技术在生产的广泛应用上,如:旋压成形、软模具成形、高能率成形等,更重要的是人们对冲压技术的认识与掌握的程度有了质的飞跃。
现代冲压生产是一种大规模继续作业的制造方式,由于高新技术的参与和介入,冲压生产方式由初期的手工操作逐步进化为集成制造。生产过程逐步实现机械化、自动化、并且正在向智能化、集成化的方向发展。实现自动化冲压作业,体现安全、高效、节材等优点,已经是冲压生产的发展方向其主要表现和发展方向如下:
(1) 冲压成形理论及冲压工艺方面
冲压成形理论的研究是提高冲压技术的基础。目前,国内外对冲压成形理论的研究非常重视,在材料冲压性能研究、冲压成形过程应力应变分析、板料变形规律研究及坯料与模具之间的相互作用研究等方面均取得了较大的进展。特别是随着计算机技术的飞跃发展和塑性变形理论的进一步完善,近年来国内外已开始应用塑性成形过程的计算机模拟技术,即利用有限元(FEM)等有值分析方法模拟金属的塑性成形过程,根据分析结果,设计人员可预测某一工艺方案成形的可行性及可能出现的质量问题,并通过在计算机上选择修改相关参数,可实现工艺及模具的优化设计。这样既节省了昂贵的试模费用,也缩短了制模具周期。
(2) 冲模是实现冲压生产的基本条件.
在冲模的设计制造上,目前正朝着以下两方面发展:一方面,为了适应高速、自动、精密、安全等大批量现代生产的需要,冲模正向高效率、高精度、高寿命及多工位、多功能方向发展,与此相比适应的新型模具材料及其热处理技术,各种高效、精密、数控自动化的模具加工机床和检测设备以及模具CAD/CAM技术也在迅速发展;另一方面,为了适应产品更新换代和试制或小批量生产的需要,锌基合金冲模、聚氨酯橡胶冲模、薄板冲模、钢带冲模、组合冲模等各种简易冲模及其制造技术也得到了迅速发展。
精密、高效的多工位及多功能级进模和大型复杂的汽车覆盖件冲模代表了现代冲模的技术水平。目前,50个工位以上的级进模进距精度可达到2微米,多功能级进模不仅可以完成冲压全过程,还可完成焊接、装配等工序。我国已能自行设计制造出达到国际水平的精度达2~5微米,进距精度2~3微米,总寿命达1亿次。我国主要汽车模具企业,已能生产成套轿车覆盖件模具,在设计制造方法、手段方面已基本达到了国际水平,但在制造方法手段方面已基本达到了国际水平,模具结构、功能方面也接近国际水平,但在制造质量、精度、制造周期和成本方面与国外相比还存在一定差距。
模具制造技术现代化是模具工业发展的基础。计算机技术、信息技术、自动化技术等先进技术正在不断向传统制造技术渗透、交叉、融合形成了现代模具制造技术。其中高速铣削加工、电火花铣削加工、慢走丝切割加工、精密磨削及抛光技术、数控测量等代表了现代冲模制造的技术水平。高速铣削加工不但具有加工速度高以及良好的加工精度和表面质量(主轴转速一般为15000到40000r/min),加工精度一般可达10微米,最好的表面粗糙度Ra≤1微米),而且与传统切削加工相比具有温升低、切削力小,因而可加工热敏材料和刚性差的零件,合理选择刀具和切削用量还可实现硬材料(60HRC)加工;电火花铣削加工(又称电火花创成加工)是以高速旋转的简单管状电极作三维或二维轮廓加工(像数控铣一样),因此不再需要制造昂贵的成形电极,模具加工过程中的检测技术也取得了很大的发展,现在三坐标测量机除了能高精度地测量复杂曲面的数据外,其良好的温度补偿装置、可靠的抗振保护能力、严密的除尘措施及简单操作步骤,使得现场自动化检测成为可能。此外,激光快速成形技术(RPM)与树脂浇注技术在快速经济制模技术中得到了成功的应用。利用RPM技术快速成形三维原型后,通过陶瓷精铸、电弧涂喷、消失模、熔模等技术可快速制造各种成形模。
(3) 冲压设备和冲压生产自动化方面
性能良好的冲压设备是提高冲压生产技术水平的基本条件,高精度、高寿命、高效率的冲模需要高精度、高自动化的冲压设备相匹配。为了满足大批量高速生产的需要,目前冲压设备也由单工位、单功能、低速压力机朝着多工位、多功能、高速和数控方向发展,加之机械乃至机器人的大量使用,使冲压生产效率得到大幅度提高,各式各样的冲压自动线和高速自动压力机纷纷投入使用。如在数控四边折弯机中送入板料毛坯后,在计算机程序控制下便可依次完成四边弯曲,从而大幅度提高精度和生产率;在高速自动压力机上冲压电机定转子冲片时,一分钟可冲几百片,并能自动叠成定、转子铁芯,生产效率比普通压力机提高几十倍,材料利用率高达97%;公称压力为250KN的高速压力机的滑块行程次数已达2000次/min以上。

1.2模具发展现状
现代模具工业有“不衰亡工业”之称。世界模具市场总体上供不应求,市场需求量维持在600亿至650亿美元,同时,我国的模具产业也迎来了新一轮的发展机遇。近几年,我国模具产业总产值保持13%的年增长率(据不完全统计,2004年国内模具进口总值达到600多亿,同时,有近200个亿的出口),到2005年模具产值预计为60


内容简介:
江苏大学本科毕业设计IJ I A N G S U U N I V E R S I T Y成成 教教 本本 科科 毕毕 业业 设设 计(论计(论 文)文) 弹簧座多工位级进模设计弹簧座多工位级进模设计The design of spring seat progressive die 学 院 名 称: 江 苏 大 学 专 业 班 级: 20XX 级 XX 专业 学 生 姓 名: 指导教师姓名: 指导教师职称: 教 授 函 授 站: 2013 年 4 月江苏大学本科毕业设计I弹簧座多工位级进模设计专业班级: 学生姓名: 指导教师: 职 称: 摘摘 要要冲压模具在实际工业生产中应用广泛。冲压模具的自动送料技术也投入到实际的生产中,冲压模具可以大大的提高劳动生产效率,减轻工人负担,具有重要的技术进步意义和经济价值。在这次设计中,首先运用 PRO/E 软件的三维造型功能,对零件进行三维造型。对零件进行工艺性分析,大大简化计算并得到精确结果,在此基础上应用 AutoCAD 绘制零件的二维图纸,以加深对冲裁件、拉深件和成形件结构的工艺性的理解。设定零件的工艺方案,比较工艺方案并确定工艺方案。计算毛坯的尺寸,计算冲裁次数,设定各步半成品的尺寸并绘出工序简图。计算各个工序的工作压力,设计并绘出模具简图,选取各个合适的零件。了解落料模、拉深模、整形模、切边模和冲孔模的特点和需要注意的问题,在模具简图的基础上进行模具结构工艺性分析,进行模具结构设计并选择冲压设备。关键词:级进模;模具设计;工艺设计;结构设计;江苏大学本科毕业设计IIAbstract Punching die has been widely used in industry. More Self-acting feed technology of punching die is also used in production, punching die could increase the efficiencies of production and could alleviate the work burden,so it has significant meaning in technologic progress and economic value. In this design, first we use the 3D software function of PRO/E to create 3D model of the part. During the procedure, the work pieces craftwork character is analyzed, and the work pieces 2D drawings are made by AutoCAD, so that the work piece can be better comprehended. Learn the structural craftwork character of the work piece, so does the drawing and forming craftwork character. Make sure the work pieces craft project, compare them and make the final decision. Calculate the size of the roughcast and select its shape. Calculate the times of the drawings, make sure the size of the semi-manufactured work piece of every steps, and draw the working procedures sketch. Calculate the every working pressure, design and draw dies sketch, select every appropriate parts. Comprehend every needed dies character and the issues that is needed to be played more attention. On the base of the dies sketch ,the dies structure is analyzed, and then go on designing their structures and selecting punch equipments. Keywords: progressive die; Craft project; manufacture; structure design江苏大学本科毕业设计III目 录摘 要.IABSTRACT.II1 绪论.11.1 冲压技术的发展及应用.11.2 模具发展现状.21.3 本课题的主要内容与意义.32 工艺分析及冲压方案确定.52.1 冲压件的工艺分析.62.2 工艺方案的分析和确定.62.2.1 工艺方案分析.62.2.2 冲压工艺方案的确定.72.3 冲压排样图设计.72.3.1 排样原则.72.3.2 排样图.112.3.3 压力中心计算.123 模具主要工艺参数计算.133.1 模具冲裁间隙选择.133.2 模具刃口尺寸计算.133.2.1 刃口尺寸计算的基本原则.133.2.2 刃口尺寸的计算.144 模具总体设计.174.1 送料方式的选择.174.2 卸料方式的选择.184.3 模具定位与紧固件的选择.184.4 模具导向零件的选择.195 模具主要零部件设计.215.1 主要模板的设计.215.2 凸模设计.215.2.1 凸模设计原则.215.2.2 凸模固定方式.225.2.3 凸模长度的计算.22江苏大学本科毕业设计IV5.2.4 凸模结构设计.225.2.5 凸模的材料和技术要求.255.3 凹模结构设计.255.3.1 凹模设计原则.255.3.2 凹模结构形式.255.3.3 凹模刃口形式确定.255.3.4 凹模外形尺寸的确定.265.3.5 凹模的材料和技术要求.275.4 模具材料的选用.276 模具装配.296.1 模具装配精度要求.296.2 级进模装配.296.2.1 连续冲裁模装配精度要点.296.2.2 组件装配.296.2.3 总装配.306.2.4 检验及试模.306.3 模具工作过程.316.4 模具更换安装操作流程.326.4.1 卸模操作流程.326.4.2 装模操作流程.327 冲压设备的选择.357.1 冲裁力的计算.357.2 压力机选用.357.2.1 冲压设备规格的选择.357.2.2 公称压力(吨位).357.2.3 滑块行程和行程次数.357.2.4 装模高度.367.2.5 模具冲压设备的选择及参数.36结论.37参考文献.38致 谢.39弹簧座多工位级进模设计11 绪论1.1 冲压技术的发展及应用冲压成形作为现代工业中一种十分重要的加工方法,用以生产各种板料零件,具有很多独特的优势,其成形件具有自重轻、刚度大、强度高、互换性好、成本低、生产过程便于实现机械自动化及生产效率高等优点,是一种其它加工方法所不能相比和不可替代的先进制造技术,在制造业中具有很强的竞争力,被广泛应用于汽车、能源、机械、信息、航空航天、国防工业和日常生活的生产之中。在吸收了力学、数学、金属材料学、机械科学以及控制、计算机技术等方面的知识后,已经形成了冲压学科的成形基本理论。以冲压产品为龙头,以模具为中心,结合现代先进技术的应用,在产品的巨大市场需求刺激和推动下,冲压成形技术在国民经济发展、实现现代化和提高人民生活水平方面发挥着越来越重要的作用。进几十年来,冲压技术有了飞速的发展,它不仅表现在许多新工艺与新技术在生产的广泛应用上,如:旋压成形、软模具成形、高能率成形等,更重要的是人们对冲压技术的认识与掌握的程度有了质的飞跃。现代冲压生产是一种大规模继续作业的制造方式,由于高新技术的参与和介入,冲压生产方式由初期的手工操作逐步进化为集成制造。生产过程逐步实现机械化、自动化、并且正在向智能化、集成化的方向发展。实现自动化冲压作业,体现安全、高效、节材等优点,已经是冲压生产的发展方向其主要表现和发展方向如下:(1) 冲压成形理论及冲压工艺方面冲压成形理论的研究是提高冲压技术的基础。目前,国内外对冲压成形理论的研究非常重视,在材料冲压性能研究、冲压成形过程应力应变分析、板料变形规律研究及坯料与模具之间的相互作用研究等方面均取得了较大的进展。特别是随着计算机技术的飞跃发展和塑性变形理论的进一步完善,近年来国内外已开始应用塑性成形过程的计算机模拟技术,即利用有限元(FEM)等有值分析方法模拟金属的塑性成形过程,根据分析结果,设计人员可预测某一工艺方案成形的可行性及可能出现的质量问题,并通过在计算机上选择修改相关参数,可实现工艺及模具的优化设计。这样既节省了昂贵的试模费用,也缩短了制模具周期。(2) 冲模是实现冲压生产的基本条件.在冲模的设计制造上,目前正朝着以下两方面发展:一方面,为了适应高速、自动、精密、安全等大批量现代生产的需要,冲模正向高效率、高精度、高寿命及多工位、多功能方向发展,与此相比适应的新型模具材料及其热处理技术,各种高效、精密、数控自动化的模具加工机床和检测设备以及模具 CAD/CAM 技术也在迅速发展;另一方面,为了适应产品更新换代和试制或小批量生产的需要,锌基合金冲模、聚氨酯橡胶冲模、薄板冲模、钢带冲模、组合冲模等各种简易冲模及其制造技术也得到了迅速发展。精密、高效的多工位及多功能级进模和大型复杂的汽车覆盖件冲模代表了现代冲模的江苏大学本科毕业设计2技术水平。目前,50 个工位以上的级进模进距精度可达到 2 微米,多功能级进模不仅可以完成冲压全过程,还可完成焊接、装配等工序。我国已能自行设计制造出达到国际水平的精度达 25 微米,进距精度 23 微米,总寿命达 1 亿次。我国主要汽车模具企业,已能生产成套轿车覆盖件模具,在设计制造方法、手段方面已基本达到了国际水平,但在制造方法手段方面已基本达到了国际水平,模具结构、功能方面也接近国际水平,但在制造质量、精度、制造周期和成本方面与国外相比还存在一定差距。模具制造技术现代化是模具工业发展的基础。计算机技术、信息技术、自动化技术等先进技术正在不断向传统制造技术渗透、交叉、融合形成了现代模具制造技术。其中高速铣削加工、电火花铣削加工、慢走丝切割加工、精密磨削及抛光技术、数控测量等代表了现代冲模制造的技术水平。高速铣削加工不但具有加工速度高以及良好的加工精度和表面质量(主轴转速一般为 15000 到 40000r/min),加工精度一般可达 10 微米,最好的表面粗糙度 Ra1 微米) ,而且与传统切削加工相比具有温升低、切削力小,因而可加工热敏材料和刚性差的零件,合理选择刀具和切削用量还可实现硬材料(60HRC)加工;电火花铣削加工(又称电火花创成加工)是以高速旋转的简单管状电极作三维或二维轮廓加工(像数控铣一样) ,因此不再需要制造昂贵的成形电极,模具加工过程中的检测技术也取得了很大的发展,现在三坐标测量机除了能高精度地测量复杂曲面的数据外,其良好的温度补偿装置、可靠的抗振保护能力、严密的除尘措施及简单操作步骤,使得现场自动化检测成为可能。此外,激光快速成形技术(RPM)与树脂浇注技术在快速经济制模技术中得到了成功的应用。利用 RPM 技术快速成形三维原型后,通过陶瓷精铸、电弧涂喷、消失模、熔模等技术可快速制造各种成形模。(3) 冲压设备和冲压生产自动化方面性能良好的冲压设备是提高冲压生产技术水平的基本条件,高精度、高寿命、高效率的冲模需要高精度、高自动化的冲压设备相匹配。为了满足大批量高速生产的需要,目前冲压设备也由单工位、单功能、低速压力机朝着多工位、多功能、高速和数控方向发展,加之机械乃至机器人的大量使用,使冲压生产效率得到大幅度提高,各式各样的冲压自动线和高速自动压力机纷纷投入使用。如在数控四边折弯机中送入板料毛坯后,在计算机程序控制下便可依次完成四边弯曲,从而大幅度提高精度和生产率;在高速自动压力机上冲压电机定转子冲片时,一分钟可冲几百片,并能自动叠成定、转子铁芯,生产效率比普通压力机提高几十倍,材料利用率高达 97%;公称压力为 250KN 的高速压力机的滑块行程次数已达 2000 次/min 以上。1.2 模具发展现状现代模具工业有“不衰亡工业”之称。世界模具市场总体上供不应求,市场需求量维持在 600 亿至 650 亿美元,同时,我国的模具产业也迎来了新一轮的发展机遇。近几年,我国模具产业总产值保持 13%的年增长率(据不完全统计,2004 年国内模具进口总值达到 600 多亿,同时,有近 200 个亿的出口) ,到 2005 年模具产值预计为 600 亿元,模具弹簧座多工位级进模设计3及模具标准件出口将从现在的每年 9000 多万美元增长到 2005 年的 2 亿美元左右。单就汽车产业而言,一个型号的汽车所需模具达几千副,价值上亿元,而当汽车更换车型时约有 80%的模具需要更换。2003 年我国汽车产销量均突破 400 万辆,预激 2004 年产销量各突破 500 万辆,轿车产量将达到 260 万辆。另外,电子和通讯产品对模具的需求也非常大,在发达国家往往占到模具市场总量的 20%之多。目前,中国 17000 多个模具生产厂点,从业人数约 50 多万。1999 年中国模具工业总产值已达 245 亿元人民币。工业总产值中企业自产自用的约占三分之二,作为商品销售的约占三分之一。在模具工业的总产值中,冲压模具约占 50%,塑料模具约占 33%,压铸模具约占 6%,其它各类模具约占 11%。模具是工业生产中的基础工艺装备,是一种高附加值的高技术密集型产品,也是高新技术产业的重要领域,其技术水平的高低已成为衡量一个国家制造水平的重要标志。随着国民经济总量和工业产品技术的不断发展,各行各业对模具的需求量越来越大,技术要求也越来越高。目前我国模具工业的发展步伐日益加快, “十一五期间”产品发展重点主要应表现在 2:(1)汽车覆盖件模;(2)精密冲模;(3)大型及精密塑料模;(4)主要模具标准件;(5)其它高技术含量的模具。目前我国模具年生产总量虽然已位居世界第三,其中,冲压模占模具总量的 40%以上,但在整个模具设计制造水平和标准化程度上,与德国、美国、日本等发达国家相比还存在相当大的差距。以大型覆盖件冲模为代表,我国已能生产部分轿车覆盖件模具。轿车覆盖件模具设计和制造难度大,质量和精度要求高,代表覆盖件模具的水平。在设计制造方法、手段上已基本达到了国际水平,模具结构功能方面也接近国际水平,在轿车模具国产化进程中前进了一大步。但在制造质量、精度、制造周期和成本方面,以国外相比还存在一定的差距。标志冲模技术先进水平的多工位级进模和多功能模具,是我国重点发展的精密模具品种,在制造精度、使用寿命、模具结构和功能上,与国外多工位级进模和多功能模具相比,存在一定差距。1.3 本课题的主要内容与意义本课题主要研究的是级进模的设计。级进模是在压力机一次冲程中,在有规律排列的几个工位上分别完成一部分冲裁工序,在最后工序冲出完整工件。因为级进模是连续冲压,生产过程中相当于每次冲程冲制一个工件,故生产效率高。级进模冲裁可以减少模具数量,操作方便安全,便于实现冲压生产自动化。但它在定位中产生的累计误差会影响工件精度,因此级进模多用于生产批量大,精度要求不高,需要多工序冲裁的小零件加工。根据零件图的设计要求,进行冲压工艺分析,制定工艺方案,编制零件的加工工艺过江苏大学本科毕业设计4程卡。设计内容还包括:排样图设计,总的冲压力计算机压力中心计算,刃口尺寸计算,弹簧、橡胶件的计算和选用,凸、凹模或凸、凹模结构设计以及其他冲模零件的设计,绘制模具装配图和工作零件图。编写毕业设计说明书。主要内容如下:1 到模具制造相关企业调研,了解模具生产,制造,加工情况。结合本设计课题,查阅相关资料。并完成基本参数的计算及冲压机的选用;2 确定模具类型及结构,分析设计已知工件级进模具。充分分析工件结构,工艺性,了解级进模机构及工作原理完;3 运用 CAD,PRO/E 等工具软件辅助设计完成模具整体结构;4 对模具工作部分尺寸及公差进行设计计算;5 对模具典型零件需进行选材及工艺路线分析;6 绘制模具零件图及装配图;7 编写设计说明书。该课题是来源于生产实际,零件结构典型,使用量大,难度适中。本课题在分析零件结构特征的基础上,优化设计模具,采用多工序级进模。紧密结合生产实际的课题,对学生了解和掌握冲压模具制品生产过程、模具设计,提高工程设计和解决实际问题的能力,具有很重要的意义。学生经过本模具的设计后,能较好的掌握冲压模具的设计流程和方法,使其具备一定的冲压模具设计能力,为以后走入工厂打下良好的基础。弹簧座多工位级进模设计52 工艺分析及冲压方案确定课题设计:本次设计题目是弹簧座级进模设计。零件结构如图 2-1图 2-1 弹簧座结构图零件实体如图 2-2图 2-2 弹簧座实体图材料属性见表 2-1表 2-1 材料属性材料厚度(mm)生产批量抗剪强度)/(MPa抗拉强度)/(MPab伸长率%)/(屈服点)/(MPasQ2354大批量3103503804302125240江苏大学本科毕业设计62.1 冲压件的工艺分析由零件图,对冲压件的形状、尺寸、精度要求、材料性能进行分析。工艺分析就是对产品的的冲压工艺方案进行技术和经济上的可行性论证,确定冲压工艺性的好坏。凡冲压工艺性不好的,可会产品设计人员,在保证产品使用要求的前提下,对冲压件的形状、尺寸、精度要求及原材料做必要的修改。本零件采用 4mm 的 Q235 料带冲压而成。工件由图 2-1 可以看出,该零件外形尺寸不大,但外形复杂,挂钩处外形小且精度要求较高 ,属于中小型冲压件。零件冲裁成形的难点在于冲压出精度要求较高的挂钩,一次冲裁很难完成,因此工序的合理分布和冲模结构设计,将成为零件能否顺利成形的关键。由于该零件有 1 个 7mm 和 2 个 Omm 的孔,而且有直线组成的不规则轮廓外形,因而模具包含有冲孔、多次冲裁及落料等工序。对于2 小孔,由于孔径大于或者等于料厚,不属于深孔冲裁,因此在模具设计时没有必要对冲孔小凸模采取适当保护措施加以保护,也没有必要对凸模进行强度校验。从材质上看,冲裁材料较薄,有利于成型,总体来说,该零件冲压工艺性较好。2.2 工艺方案的分析和确定2.2.1 工艺方案分析冲裁工序可分为单工序冲裁、复合工序冲裁和连续冲裁。(1) 单工序模在一副模具中完成只完成一种工序的冲模,如落料模,冲孔模,拉深模等结构较为简单,生产效率不高,一般适用于小批量生产。(2) 复合模是在单工序模的基础上发展起来的一种较先进的模,在一副冲模中一次定位可以同时完成几个工序。复合模结构紧凑,一套模具能完成若干工序,大大减少了模具和占用的冲压设备的数量,减少了操作人员和周转时间,劳动生产效率高。(3) 连续模是把完成一个冲件的几个工序,排列成一定的顺序,组成连续模,在冲裁过程中,条料在模具中依次在不同的工序位置上,分别完成冲件所要求的工序,除最初几次冲程外,以后每次冲程都可以完成一个(或几个)冲裁件。 在一副模具中,可以完成包括冲裁,弯曲,拉深和成形等多道冲压工序;减少了使用多副模具的周转和重复定位过程,显著提高了劳动生产率和设备利用率。由于在级进模中工序可以分散在不同的工位上,故不存在复合模的“最小壁厚”问题,设计时还可根据模具强度和模具的装配需要留出空工位,从而保证模具的强度和装配空间。 多工位级进模通常具有高精度的内、外导向(除模架导向精度要求高外,还必须对细小凸模实施内导向保护)和准确的定距系统,以保证产品零件的加工精度和模具寿命。 多工位级进模常采用高速冲床生产冲压件,模具采用了自动送料、自动出件、安全检测等自动化装置,操作安全,具有较高的生产效率。目前,世界上最先进的多工位级进模工位数多达 50 多个,冲压速度达 1000次分以上。多工位级进模结构复杂,镶块较多,模具制造精度要求很高,给模具的制造、调试及维修带来一定的难度。同时要求模具零件具有互换性,在模具零件磨损或损坏后要求更换迅速,方便,可靠。所以模具工作零件选材必须好(常采用高强度的高合弹簧座多工位级进模设计7金工具钢、高速钢或硬质合金等材料) ,必须应用慢走丝线切割加工、成型磨削、坐标镗、坐标磨等先进加工方法制造模具。 多工位级进模主要用于冲制厚度较薄(一般不超过4mm) 、产量大,形状复杂、精度要求较高的中、小型零件从零件图可看出,该零件包括冲孔、多次冲裁外形和落料等基本工序,可以采用以下三种工艺方案:(1) 先落料,再冲孔,再冲外形采用三副单工序模生产。(2) 落料冲外形复合冲压,再冲孔采用一复合模一单工序生产。(3) 冲孔、冲外形和落料连续冲压,采用级进模生产。对以上三种工艺方案进行分析比较:方案一:模具结构简单,但需要三道工序、三套模具才能完成零件的加工,生产效率较低,难以满足零件大批量生产的需求。由于零件结构简单,为提高生产效率,主要应采用复合冲裁模或级进冲裁模方式。方案二:复合模定位精度高并且满足大批量生产的要求,仍然需要一副复合模和一副单工序模,成本较高。同时需要考虑提高劳动效率和节约人力成本,该工件并不适合用复合模加工。方案三:级进模本身能满足大批量生产,而且生产效率最高,也能够自动进料,节约人力。由于工件精度为 IT12 级,符合级进模加工工件的精度要求。综上所述,最后确定用级进冲裁方式进行生产。2.2.2 冲压工艺方案的确定 根据上述原则,对上面的各道基本工序做不同的组合,排出顺序,得出具体的工艺方案:工件由十道工序冲压成形,由于要实现自动进料,要先在第一工序安排冲定位孔。工序一:冲定位孔,侧刃;工序二:冲 O 型孔;工序三:冲切下方长条矩形孔;工序四:第一次弯曲成型工序五:第二次弯曲成型(整形,防止回弹)工序六:切断单边载体落料2.3 冲压排样图设计2.3.1 排样原则在一幅级进模里,因冲的制件不同,各工位就有不同的冲压工序,每个工位的冲压性质都须遵循一定的规则,如果违背就冲不出合格的制件,所以必须设计好。排样是模具结构设计的主要依据,排样图的好坏,直接关系到模具的设计。级进弯曲是指弯曲件采用级进模在多个工位上分步弯曲成形的一种冲压方 法。由于江苏大学本科毕业设计8在冲压过程中,毛坯始终在长长的条料上进行,所以级进弯曲除了遵守多道单工序模弯曲变形规律之外,其万曲工序往往比单工序模要增多一些,使级进模结构变得较为复杂。级进弯曲模一般由冲裁工序和弯曲工序组成。冲裁工序在开始的几个工位二合最后,弯曲工序后面工位。冲裁工序在级进冲压过程中,担当切除弯曲件展开外形之外的多余部分料、加工出必要载体和供定距用导正销孔、弯曲后冲孔和分离制件等。在绘制排样图的过程中,应注意提高冲压原材料的利用率。但提高原材料的利用率,不能以大幅提高冲裁模结构的复杂程度为代价。 排样工作虽然比较简单,但很有讲究,而且非常重要。排样原则如下: 提高材料的利用率:对冲裁件来说,由于产量大、冲压的生产率高,所以材料费用常会占冲件成本的60以上。材料利用率是一项很重要的经济指标。要提高材料利用率,就必须减少废料面积。冲裁过程中所产生的废料可分为结构废料与工艺废料两种。结构废料是由工件的形状决定的,而工艺废料则是由冲方式和排样方式所决定的。因此要提高材料的利用率只要应从减少工艺废料着手,设计处合理的排样方案。有时,在不影响冲件使用性能的前提下,页可适当改变冲裁件的形状。A 使工人操作方便、安全、减轻工人的劳动强度。条料在冲裁过程中翻动要少,在材料利用率相同或相近时,应尽可能选条料宽、进距小的排样方法。它还可减少板料裁切次数,节省剪裁备料时间。B 使模具结构简单、模具寿命较高。C 排样应保证冲裁件的质量。对于弯曲件的落料,在排样时还应考虑板料的纤维方向。排样设计的内容包括选择排样方法;确定搭边的数值;计算条料宽度及送料步距;画出排样图。有必要时还应核算材料的利用率。 排样方法:根据材料经济利用的程度,排样方法可以分为:A 有废料排样法有废料排样法是在冲裁件与冲裁件之间以及冲裁件与条料侧边之间,都有工艺余料(称搭边)存在,冲裁是闲着冲裁件的封闭轮廓进行,所以冲裁件质量较好,模具寿命较长,但材料利用率较低。B 少废料排样法少废料排样法是只有在冲裁件与冲裁件之间或只有在冲裁件与条料侧边之间留有搭边,而在冲裁件与条料侧边或在冲裁件与冲裁件之间无搭边存在。这种排样方法的冲裁只沿着冲裁件的部分外轮廓进行,材料利用率可达 7090C 无废料排样法无废料排样法是在冲裁件与冲裁件之间以及冲裁件与条料侧边之间均无搭边存在。这种排样方法的冲裁件实际上是直接由切断条料获得,所以材料利用率可达 8595。弹簧座多工位级进模设计9采用少、无废料的排样法,材料利用率高,不但有利于一模获得多个冲裁件,而且可以简化模具结构、降低冲裁件。但少、无废料排样的应用范围有一定的局限性,受到工件形状、结构的限制、且由于条料本身的宽度公差以及条料导向与定位所产生的误差会直接影响冲裁件尺寸二使冲裁件的精度降低。同时,往往因模具单面受力而加快磨损,降低模具寿命,也会直接影响冲裁件的断面质量。因此,排样时必须全面权衡利弊。无论时采用有废料或少、无废料的排样,根据冲裁件在条料上的不同布置方法,排样方法又有直排,斜排,对排。可以根据不同的冲裁件形状加以选用。 搭边:排样时冲裁件与冲裁件之间以及冲裁件与条料之间留下的工艺余料称为搭边。A 搭边的作用1. 起起补偿条料的剪裁误差、送料步距误差,以及补偿由于条料与导料板之间有间隙所造成的松辽歪斜误差的作用2. 使凸、凹模刃口双边受力。由于搭边的存在,使凸、凹模刃口沿整个封闭轮廓线冲裁。受力平衡,合理间隙不易破坏,模具寿命与工作断面质量都能提高3. 对于利用搭边拉条料的自动送料模具,搭边使条料有一定的刚度,以保证条料的连续送进。B 搭边的数值搭边过大,浪费材料。搭边过小,起不到上述应有的作用,过小的搭边还可能被拉入凸模和凹模的间隙,使模具容易磨损,甚至损坏模具刃口。搭边的合理数值就是保证冲裁件质量,保证模具较长寿命、保证自动送料时步被拉弯拉断条件下允许的最小值。 。搭边值通常由经验确定,表 2-1 所列搭边值为普通冲裁时经验数据之一。表 2-1 搭边 a 和 a1 数值圆件及 r2t 的工件矩形工件边长 L50mm矩形工件边长 L50mm或 r2t 的工件材料厚度工件间 a1沿边 a工件间 a1沿边 a工件间 a1沿边 a0.250.250.50.50.80.81.21.21.61.62.02.02.52.53.03.03.53.54.04.05.05.0121.81.21.00.81.01.21.51.82.22.53.00.6t2.01.51.21.01.21.51.82.22.52.83.50.7t2.21.81.51.21.51.82.02.22.52.53.50.7t2.52.01.81.51.82.02.22.52.83.24.00.8t2.82.21.81.51.82.02.22.52.83.24.00.8t3.02.52.01.82.02.22.52.83.23.54.50.9t搭边值是废料,所以应尽量取小,但过小的搭边值容易挤进凹模,增加刃口磨损表2-1 给出了钢(WC0.05%0.25%)的搭边值。对于其他材料的应将表中的数值乘以下列数:钢(WC0.3%0.45%) 0.9江苏大学本科毕业设计10钢(WC0.5%0.65%) 0.8硬黄铜 11.1 硬铝 11.2软黄铜,纯铜 1.2搭边值由查表得:最小工件间搭边 a=2.5mm,侧面搭边=2.8mm1a为保证工件质量,这里取搭边值:工件间搭边 a=5mm,侧面搭边=3mm1a 计算步距、条料宽度和材料利用率:选定排样方法和确定搭边值之后,就要计算送料步距和条料宽度,这样才能画出排样图。(1) 送料步距 A条料在模具上每次送进的距离成为送料步距(简称步距或进距) 。每个步距可以冲出一个零件,也可以冲出几个零件。送料步距的大小应为条料上两个对应冲裁件的对应点之间的距离。(2) 条料宽度 B条料式由板料剪裁下料而得,为保证送料顺利,剪裁时得公差带分布规定上偏差为零,下偏差为负值。条料在模具上送进时一般都有导向,当是使用导料板导向而无测压装置时,在宽度方向也会产生送料误差。条料宽度 B 得计算应保证在这二种误差得影响下,仍能保证在冲裁件与条料侧边之间有一定得搭边值。当用手将条料紧贴搭边导料板时,条料宽度按下式计算: 零件展开后弯曲尺寸件长12343Lllllc、为标注在外侧的弯曲件尺寸1l2l3l4lC 为弯曲时纤维伸长的修正系数在此取 c=1.5 1225BLa 长12174BLa 宽式中:L冲裁件与送料方向垂直得最大尺寸冲裁件与条料侧边之间的搭边1a板料剪裁时得下偏差考虑到料带两边需冲定位孔,应选取宽度为 56mm 料带。(3) 材料的利用率0010074.68%ABS式中:-材料的利用率 A-一个步距内的工件的实际面积 S-送料步距 B-条料宽度经由 PEO/E 对材料,排样分析可得如图结果:弹簧座多工位级进模设计11图 2-2 材料利用率分析2.3.2 排样图根据上面所述,得出下面的排样图江苏大学本科毕业设计12图 2-3 排样图2.3.3 压力中心计算冲裁力合力的作用点称为冲裁的压力中心。为了保证压力机和模具平稳的工作,中小型模具就是要使其压力中心与模柄轴线相垂合。计算压力中心时,画出图。在图 3-33 中将 XOY 坐标建立在图的对称中心线上。根据图分析,因为工件图形对称,故落料时 F1 的压力中心在 O1 点上;冲孔时 F2 的压力中心在 O2 上。求合力压力中心按式 nnnllllllx.2122110 nnnlllllly.2122110经过 PRO/E 条料压力中心分析计算可得如图 2-4 结果图 2-4 压力中心弹簧座多工位级进模设计133 模具主要工艺参数计算3.1 模具冲裁间隙选择冲裁间隙值的选取对工件质量、冲裁力的大小、模具寿命都有显著的影响: 1.冲裁间隙对总裁件的质量的影响:当间隙大时,材料所受拉伸作用增大,冲裁完毕后,因材料的弹性恢复,冲裁件尺寸向实体方向收缩,使落料件尺寸小于凹模尺寸,而冲孔件的孔径则大于凸模尺寸;当间隙小时,凸模压入板料接近于挤压状态,材料受凸、凹模挤压力大,压缩变形大,冲裁完毕后,材料的弹性恢复使落料件尺寸增大,而冲孔件的孔径则变小。2.冲裁间隙对模具寿命的影响:因为总裁过程中,模具端面受到很大的垂直压力与侧压力,而模具表面与材料的接触面限在刃口附近的狭小区域,这就意味即使整个模具和板材的接触面之间产生局部附着现象,当接触面发生相对滑动时,附着部分便发生剪切而引起磨损-附着磨损,这是模具磨损的主要形式。当模具间隙减小时,接触压力会随之增大,摩擦距离也随之增长,摩擦发热严重,因此模具磨损加剧,甚至使模具与材料之间产生粘着现象。而接触压力的增大,还会引起刃口的压缩疲劳破坏,使之崩刀。小间隙还会产生凹模胀裂,小凸模折断,凸、凹模相互啃刃等民常损坏,这些都是导致模具寿命大大降低。因此,适当增大模具间隙,可使凸、凹模侧面与材料间摩擦减小,并减缓间隙不均匀的不利因素,从而提高模具寿命。但间隙过大时,板料的弯曲拉伸相应境大,使模具刃品商面上的下面上在正压力增大,容易产生崩刃或产生塑性变形加剧,降低模具寿命。同时,间隙过大,卸料力会随之增大,也会加剧模具的磨损。所以选用合理的总裁间隙对于提高总裁制品的精度、模具寿命、减小冲裁力是至关重要的。本冲压件电器小钩片,并无较高尺寸精度要求,但应尽量少毛刺,选用较小的间隙。根据我国冲裁隙指导性技术文件 ,对 Q235 在冲裁件断面质量、尺寸精度要求较高时,t=4mm,初始双面间隙 Z=0.50.58mm。冲切:各处凸模均为切边型凸模,类似于简单模中的冲孔,以凸模为基准设计按级进模刃口设计原则,凸模基本尺寸以相应部分的名义尺寸为准凹模尺寸以各相应部分单边放大一冲裁间隙 c:0.5mm冲裁间隙较大时会出现废料穿过板料而随凸模上升的现象,也会使脆性材料从凹模孔中高速穿过,以致危及操作者的安全。本套模具所使用的是 Q235 料带,厚度 4mm。冲裁间隙根据资料取 Z=0.5mm3.2 模具刃口尺寸计算3.2.1 刃口尺寸计算的基本原则 冲裁件的尺寸精度主要取决与模具刃口的尺寸的精度,模具的合理间隙也要靠模具刃口尺寸及制造精度来保证。正确确定模具刃口尺寸及制造公差,是设计冲裁模主要江苏大学本科毕业设计14任务之一。从生产实践中可以发现: 1、由于凸、凹模之间存在间隙,使落下的料和冲出的孔都带有锥度,且落料件的大端尺寸等于凹模尺寸,冲孔件的小端尺寸等于凸模的尺寸。 2、在尺量与使用中,落料件是以大端尺寸为基准,冲孔孔径是以小端尺寸为基准。 3、冲裁时,凸、凹模要与冲裁件或废料发生摩擦,凸模越磨愈小,凹模越磨愈大,结果使间隙越来越大。由此在决定模具刃口尺寸及其制造公差时需要考虑以下原则: 1、落料件尺寸由凹模尺寸决定,冲孔时的尺寸由凸模尺寸决定。故设计落料模时,以凹模为基准,间隙取在凹模上:设计冲孔模时,以凸模尺寸为基准,间隙取在凹模上。 2、考虑到冲裁中凸、凹模的磨损,设计落料凹模时,凹模基本尺寸应取尺寸公差范围的较小尺寸;设计冲孔模时,凹模基本尺寸应取工件孔尺寸公差范围的较大尺寸。这样在凸凹麽磨损到一定程度的情况下,也能冲出合格的制件。凸凹模间隙则取最小合理间隙值。 3、确定冲模刃口制造公差时,应考虑制件的公差要求。如果对刃口精度要求过高(即制造公差过小) ,会使模具制造困能,增加成本,延长生产周期;如果对刃口要求过低(即制造公差过大)则生产出来的制件有可能不和格,会使模具的寿命降低。若工件没有标注公差,则对于非圆形工件安国家“配合尺寸的公差数值”IT14 级处理,冲模则可按 IT11 级制造;对于圆形工件可按 IT17IT9 级制造模具。冲压件的尺寸公差应按“如体”原则标注单项公差,落料件上偏差为零,下偏差为负;冲孔件上偏差为正,下偏差为零。3.2.2 刃口尺寸的计算凸、凹模加工方法一般分为两种:凸、凹模分开加工法和凸、凹模配合加工法。当凸、凹模分开加工时,模具具有互换性,便于模具成批制造。但是制模精度要求高、制造困难、相应地会增加加工成本。凸、凹模配合加工适合于较复杂的、非圆形的模具,制造简便,成本低廉。采用配做法制模时,配做件的最后精加工要等基准件完全加工完才进行。按配做法制模的加工顺序,落料时先加工凹模,配做凸模;冲孔时先加工凸模,配做凹模。在工件尺寸精度较低,特别是板料较薄时,基准件的公差值较大,而配做件允许的公差值要小得多。这说明基准件加工较容易,而配做件加工较难。由于现在凹模基本上都采用线切割方法加工,精度可达0.010.02mm,而凸模因结构形式不同有多种加工方法。在留出不小于 0.02mm 研磨量的情况下,凹模型孔一般都能采用线切割方法一次加工出来。因此,对于常用的冲裁模,选择凹模为配做件,加工比较方便。5选择凹模为配做件,对于冲孔,按前述方法计算的刃口尺寸仍可以直接在凸模和凹模工作图上进行标注。而对于落料,则需要将计算的凹模刃口尺寸换算为凸模刃口尺寸后,弹簧座多工位级进模设计15再进行标注,由先制凹模改为先制凸模。查冲压工艺及模具设计中表 2-6,知 =0.5mm,=0.58mm, minzmaxZ凹模按照冲孔凸模、落料凸模的实际尺寸进行配做,双边最小间隙为 0.10mm,最大间隙不得超过 0.13mm。取中间值 Z=0.12mm。表 3-1 系数 x非圆形圆形10.750.50.750.5料厚 t(mm)工件公差/mm1122440.160.200.240.300.170.350.210.410.250.490.310.590.360.420.500.600.160.200.240.300.160.200.240.30为保证冲出合格冲件。冲裁件精度 IT10 以上,X 取 1. 冲裁件精度 IT11IT13,X 取0.75. 冲裁件精度 IT14,X 取 0.5。由于本产品采用 IT12 级精度,所以非圆形时 X 取1,圆形时取 0.75。表 3-2 公差等级表侧刃:截面基本尺寸长 45,宽 6,查公差等级表,可知,+0.21025+0.103: +0.250450000.10.1d250.75 0.2525.19ppdx 0.10.1min000d45.190.545.69ddpdZ江苏大学本科毕业设计16:+0.1030000.030.04d2.9 1 0.13.0ppdx 0.030.03min000d3.00.53.5ddpdZ定位孔:基本尺寸为 7,查公差等级表,可知+0.1207: +0.12070000.040.04d70.75 0.127.09ppdx 0.040.04min000d7.090.57.59ddpdZ矩形孔:要求尺寸为,+0.1205+0.40167.1: +0.12050000.040.04d50.75 0.125.09ppdx 0.040.04min000d5.090.55.59ddpdZ:+0.40167.10000.10.1d167.1 0.5 0.4167.3ppdx 0.10.1min000d167.40.5167.9ddpdZ精修:基本尺寸有,R0.6,R0.8,R0.5,R3.5,查公差等级表,可知,。+0.01400.6+0.01400.8+0.01400.5+0.01401.30:+0.01400.60000.0200.020d0.60.75 0.0140.611ppdx : +0.01400.80000.0200.020d0.80.75 0.0140.811ppdx :+0.01400.50000.0200.020d0.50.75 0.0140.511ppdx :+0.01403.50000.0200.020d3.50.75 0.0143.51ppdx 弹簧座多工位级进模设计174 模具总体设计4.1 送料方式的选择随着我国工业的发展,冲压制件类型、工艺的复杂化以及人性化生产要求,手工送料的冲压加工生产由于存在着效率、速度、精度、安全等方面的一系列问题,冲压生产的手工送料已逐步由自动送料机构所飞取代,从而进一步满足了冲压生产自动化,大幅度提高生产节拍、生产质量等的要求。 冲压生产自动化主要是指包括材料供给、制品及废料的排出、模具更换、冲床的调整与运转、冲压过程异常状况的监视等作业过程自动化,将这些技术应用到冲压生产流水线的相应环节从而实现冲压生产过程的自动化。自动送料机构作为冲压加工生产实现自动化的最基本的要求,是在一套模具上实现多工位冲压的根本保证,它的自动化程度高低,直接影响着冲压生产效率、生产节拍以及冲压生产整体自动化水平。普通压力机上的送料机构根据送料动力的不同可分为机械、液压、气动三大类,在冲压加工中以机械与气动二类应用较多。气动送料机构具有灵巧轻便、通用性强、其送料长度和材料厚度可调整、机构反应迅速的优点。但是,由于气动送料机构是采用压差式气动原理工作,故机构工作噪声较大,影响冲压工作环境,主要用于冲压的前期送料和小批量、多品种的生产。机械送料机构尽管调整相对困难且机构较大,但具有送料准确可靠、机构冲击与振动少、噪声低、稳定性好等优点,仍是目前冲压加工中最常用的自动送料方式。 目前冲压生产线的配置中应用较为广泛的是开式单点压力机加装辊轮送料机(或气动送料机) ,这种生产线可以做单工序或多工序的连续冲压,操作性良好;另一种开式双点压力机加装多工位送料装置,搭配开卷装置、校平装置等组成的用于多工位连续冲压的生产线,由于占地面积和工序间的搬运都明显减少,在生产中应用呈现逐渐增多的趋势;而电机厂应用最多的专门冲制电机硅钢片的生产线则是由高速压力机加装凸轮分割型送料机,配装开卷机、校平装置等组成。由此可见,送料机构的性能高低直接影响着生产线的推广应用,因此,针对冲压制件的工艺要求、生产的实际情况等的不同来选择不同的送料机构是十分必要的。多工位送料系统是一个类似移动臂的装置,主要作用是把冲压件从一个工位移到另一个工位。一组模具内的每一副模具的冲压工作都在同一台压力机内完成。多工位送料移动杆沿着模区移动,它们是主要结构件,移动冲压件的端拾器就安装在这些结构件上。在汽车车身冲压厂,根据送料的传动方式,多工位送料系统主要有:机械送料、电子送料和组合式送料。机械式送料是通过与压力机传动系统的直接联接完成冲压件从一个工位移动到另一个工位。压力机横梁上的动力输出装置把能量从压力机的顶部输送到地面,由随动器驱动的大型机械凸轮安装在送料机构上,旋转凸轮带动机械送料动作。其主要缺点:机构磨损及能量积累易影响送料精度、速度和产量;机械传送设计规格参数一旦确定,不能江苏大学本科毕业设计18更改;随着加工零件尺寸增大,传送机构也将增大,机构零件的预期寿命就会缩短。电子伺服送料是用单独伺服电动机驱动,借助齿轮箱和传动轴,伺服电机与送料系统相联并在计算机的控制下工作。与压力机的动作协调是由压力机和控制器之间所交换的电子信号完成的。其运动轨迹由计算机程序完成,柔性较好,根据工件的需要可以提供任意的送料距离、夹紧行程、闭合行程和抬起行程。与机械送料相比较具有无需使用压力机的动力输出装置;各轴(包括行程长度和时间曲线)可以实现行程轨迹编程;在无需调整滑块的情况下,可以对送料装置进行微动调整,加减速度快;机械部件数目少,故障率降低等优点。组合式送料装置的某些动作由机械系统完成,而另一些动作则由电子系统完成,结构随厂家的不同而异,这种送料方式在汽车覆盖件生产中应用有限。根据工件的传送方式又有:三座标式和真空吸盘式(即横杆式“Crossbar” ) 。近年来,由于在多工位压力机上“一次多件”冲压工艺的发展以及人们个性化需求的突出,真空吸盘式传送装置得到越来越多的应用。例如日本小松公司的新型多工位压力机就较多的采用了真空吸盘式传送装置。因该级进模选用的冲压设备为开式压力机且垂直于送料方向的凹模宽度 B 小于送料方向的凹模长度 L 故采用横向送料方式,即由右向左(或由左向右)送料。带料的送进选择依靠压力机上的自动进料装置送进。4.2 卸料方式的选择刚性卸料与弹性卸料的比较:刚性卸料是采用固定卸料板结构。常用于较硬、较厚且精度要求不高的工件冲裁后卸料。当卸料板只起卸料作用时与凸模的间隙随材料厚度的增加而增大,单边间隙取(0.20.5)t。当固定卸料板还要起到对凸模的导向作用时卸料板与 凸模的配合间隙应该小于冲裁间隙。此时要求凸模卸料时不能完全脱离卸料板。主要用于卸料力较大、材料厚度大于 2mm 且模具结构为倒装的场合。弹压卸料板具有卸料和压料的双重作用,主要用于料厚小于或等于 2mm 的板料由于有压料作用,冲件比较平整。卸料板与凸模之间的单边间隙选择(0.10.2)t,若弹压卸料板还要起对凸模导向作用时,二者的配合间隙应小于冲裁间隙。常用作落料模、冲孔模、正装复合模的卸料装置。 因该冲压工件平直度较高,料厚为 4mm 相对较薄,卸料力较小,弹压卸料模具比刚性卸料模具方便,操作者可以看见条料在模具中的送进动态,且弹性卸料板对工件施加的是柔性力,不会损伤工件表面,所以采用弹性卸料。本次设计的模具主要是冲裁和落料,因此选用固定卸料板。卸料零件的选择:本副模具选择用扁平弹簧、等高套,卸料板和螺塞及导料板上压边与浮料块将工件推出。弹簧座多工位级进模设计194.3 模具定位与紧固件的选择固定板选择:对于大型的凸,凹模零件,一般通过固定板间接固定在模板上,以节约贵重的模具钢。固定板固定凸模(凹模)要求固紧可靠并有良好的垂直度。因此固定板必须有足够的厚度。可按以下经验公式计算,对于凹模固定板 H=(0.60.8)H0,式中H0 为凹模厚度;对于凸模固定板 H=(11.5)D。式中 D 为凸模直径。因此选择凹模固定板(即下模底座)厚 60mm;凸模固定板厚 20mm。如图 4-1 所示:图 4-1 凸模固定板模板的选择:模板分为带导柱和不带导柱两种情况,按其形状有适用于圆形,正方形,或长方形模具的,可按冷冲模国家标准或工厂标准,选择合适的形式和尺寸,或参照标准进行设计。螺钉和销钉的选择:螺钉是紧固模具零件的,冲模中多采用内六角螺钉。螺钉主要承受拉力,其尺寸及数量一般根据经验确定,小型和中型模具采用M6mm,M8mm,M10mm 或 M12mm 等,选 46 个,要按具体位置进行布置。大型模具选 M12mm 或 M16mm 或更大规格,选用过大会给攻螺纹丝带来困难。冲摸中圆柱销起定位作用,圆柱销承受一般的错移力。一般圆柱销用两个以上,布置时候一般离模具刃口较远。对于中小型模具选 d=6,8,10,12 几种尺寸,错移力较大的情况可适当选大一些。根据本副模具的情况选择 M10mm 的内六角螺钉和 d=8mm 的圆柱销等。4.4 模具导向零件的选择为了便于装模或在精度要求较高的情况下,模具都采用导向装置,以保证精确的导向。导向装置可分为:导柱和导套导向;导板导向;套筒式导向。本设计的模具由于零件材料属导较薄(0.5mm)采用导柱导套导向,为了保证冲模精江苏大学本科毕业设计20度采用钢球滚珠滚动导向。导柱和导套与上下模板固定组成模架。如下图所示:图 4-2 外导柱保持圈组件弹簧座多工位级进模设计215 模具主要零部件设计5.1 主要模板的设计标准的级进模模板包括:卸料板、固定板、凹模板、垫板、上模板、下模板,其中卸料板、固定板、凹模板是关键的三块模板,也是级进模比不可少的。该模具中固定板起着固定凸模的作用,卸料板主要起卸料、压料同时还具有一定的导向作用;凹模板前面已经提到,既充当凹模刃口,又可以在其上镶拼凹模镶块。另外,在进行级进模设计时,有一项很重要,就是设计让位,一般弯曲或成形等工位的所有后续工位都需要让位,而且要充分让位,不但需要考虑静态让位,还要考虑动态让位。本设计中在凹模板上镶拼凹模镶块,工件成形后由凹模下端垫块中的斜面滑出,保证了漏料的顺畅。模座分带导柱和不带导柱两种,根据生产规模和生产要求确定是否带导柱的模座。本模具采用四导柱、导套来保证模具上、下模的精确导向。滑动导柱、导套都是圆柱形的,其加工方便,可采用车床加工,装配容易。导柱的长度应保证上模座最底位置时(闭合状态) ,导柱上端面与上模座顶面的距离 15mm。而下模座底面与导柱底面的距离为5mm。导柱的下部与下模座导柱孔采用 R7/h5 的过盈配合,导套的外径与上模座导套孔采用 R7/h5 的过盈配合。导套的长度,需要保证冲压时导柱一定要进入导套 10mm 以上。导柱与导套之间采用 H7/h6 的间隙配合。模座的的尺寸 L/mmB/mm 为 315mm315mm。模座的厚度应为凹模厚度的 1.52 倍,上模座的厚度为,40,上垫板厚度取 15,固定板厚度取 20,下模座的厚度为 50mm。该级进模各模板的外形尺寸设计如下:上模板(GB) ;240LH上垫板 ;240LH凸模固定板 ;240LH卸料板 ;240LH凹模板 240LH下垫板 ;240LH下模板(GB) ;240LH故:模具闭合高度。=50+10+20+H+20+50+10+60=240mmH总自由权衡各孔位置,先设计各模板如下所示:5.2 凸模设计5.2.1 凸模设计原则a) 保证凸模,凹模有足够的强度、刚度和硬度;b) 凸模和凹模的结构简单可靠,制造方便;江苏大学本科毕业设计22c) 废料的排除应该方便、可靠。5.2.2 凸模固定方式a) 对形状规则凸模均采用阶梯式,台肩固定的结构,凸模与固定板多采用 H7/m6配合;b) 异形凸模采用直通式,台肩固式的结构;c) 对于一些大中型凸模,其自身的安装基面较大,可采用螺钉将凸模直接固定在凸模固定板上。这种固定方法,安装与拆卸简便,稳定性好。5.2.3 凸模长度的计算使用弹性卸料装置,如图所示,导料板的厚度对凸模长度没有影响,凸模长度应按下式进行计算:图3-3 凸模长度示意图L = h1 + h2 + t + A 式中,h1凸模固定板厚度,mm;h2弹性卸料板厚度,mm;t板料的厚度,mm;A自由尺寸,mm。同样包括3部分:闭合状态时固定板和卸料板之间的距离,凸模的修磨量,凸模进入凹模的距离0.54mm。A 相对要长一些,要考虑弹性元件的压缩量。所以 L=20+10+20+4=54mm。5.2.4 凸模结构设计凸模尺寸以第四章计算尺寸为准;长度方向上,因侧刃与冲定位孔凸模要求不高;其他冲裁凸模应保持长度一致,长度 L=固定板厚度+自由高度+卸料板厚度+入体深度,取64mm。弹簧座多工位级进模设计23图 5-1 侧刃侧刃主要作用冲切废料,定距。材料为 Cr12MoV,淬火硬度为 5864HRC。图 5-2 O 形凸模O 形凸模作用冲切废料,定距。材料为 Cr12MoV,淬火硬度为 5864HRC。江苏大学本科毕业设计24图 5-3 冲孔凸模冲孔凸模主要作用冲切中心孔,并为下一步导正做准备。材料为 Cr12MoV,淬火硬度为 5864HRC。图 5-4 弯曲凹模镶块凹模镶块主要作用弯曲成型。材料为 Cr12,淬火硬度为 5864HRC。弹簧座多工位级进模设计255.2.5 凸模的材料和技术要求凸模材料常用的有:T10A,9Mn2V,Cr12,Cr6WV 等冷作模具钢。热处理要求达到5862 HRC,尾部回火至4050 HRC。技术要求按 GB 28701981冷冲模零件的技术条件执行。一般凸模的通用技术条件如下:凸模尾部端面与凸模固定板装配后一体磨平;保持刃口锋利,不得倒钝;刃口部位的粗糙度值Ra 为0.80.4m;小直径凸模的刃口端面不允许打中心孔。5.3 凹模结构设计5.3.1 凹模设计原则凹模的设计应保证使模具结构简单,强度好,精度高,5.3.2 凹模结构形式凹模的结构形式比较多,这里凹模选择整体式+镶拼式结构,部分凸模选用镶嵌式结构是因为该工位为最后切断工位,凹模边界较窄,需要强度,硬度较高的材料。在多工位级进模中,小型,中型工件适合采用整体式凹模,这样安装,调试方便,易于快速生产。但在凹模材料的选择上,材料的热处理上尤为注意,因为局部凹模的损坏,会导致整个凹模板报废。5.3.3 凹模刃口形式确定如图 3-1 所示的三种刃口均为直筒式。其刃口加工方便、强度高,且刃口尺寸不会因修磨而过大变化,适用于冲裁形状复杂或精度要求高的制件。其缺点是冲落部分的制件或废料积存在刃口部位,增大了推件力和凹模的胀裂力,会加快刃口磨损。刃口高度一般按板料厚度选取:t0.5mm,h=34mm;0.5mm510mm,h=1015mm。一般用于单工序冲裁模或连续冲裁模且采用下出料的情况。凹模刃口形式如图 3-51所示江苏大学本科毕业设计263-5 刃口结构形式由于工件厚度为 t=0.8mm,采用直筒形刃口故取 h=4mm,=25.3.4 凹模外形尺寸的确定凹模的外形尺寸应保证凹模有足够的强度、刚度和修磨量。外形尺寸如图凹模厚度: Ha=Kb ,且Ha15mm Ha凹模厚度K修正系数B最大孔口尺寸凹模壁厚: c=(1.32.0)Ha,且 c3040mm。 图3-6 凹模外形凹模板的厚度主要是从螺钉旋入深度和凹模刚度的需要考虑k 由表 2.5 查得 k=0.2,ha=0.2100=20mm。这里取 ha=50mm。 这里取 c=50mm。弹簧座多工位级进模设计27图3-7 凹模外形5.3.5 凹模的材料和技术要求凹模所用材料和凸模的选材基本相同。热处理要求比凸模的硬度稍高一些,为6064HRC。技术要求按GB 28701981冷冲模零件的技术条件执行。通用技术条件和凸模的类似。凹模的设计制造有以下两种方案:1.凹模采用整体制造。该方案机械加工余量很大,平面磨削也不方便,成形模块向上凸起,且成形模块磨损后不可修复,必须整块凹模更换。2.将侧刃、冲定位孔凹模采用同一固定块固定,这样可保证定位的准确性,也增加了凹模的整体强度;将其他凹模各自以固定块固定,通过过盈配合镶嵌在凹模固定板上,以慢走丝一次定位割出固定板各型腔,确保凹模位置准确。本设计选用的是第一套方案,因为工件精度要求不高,整体凹模可以更快速加工制造。凹模材料定为 Cr12MoV,淬火硬度为 6062HRC,厚度为 50mm。5.4 模具材料的选用利用模具生产制品零件,其模具质量的好坏,寿命的长短,直接关系到插头件制造精度、性能和成本。是提高劳动生产率、降低消耗、创造效益,尽快使插头件占领市场的重要性条件。而模具的质量、使用寿命、制造精度及合格率很大程度上取决于设计时对模具材料的选用、热处理工艺要求、模具零件配合精度及公差等级的选择和表面质量江苏大学本科毕业设计28要求。冷冲模材料应具有的性能:冷冲模包括冲裁模、弯曲模、拉深模、成形模和冷挤压模等。冷冲模在工作中承受冲击、拉深、压缩弯曲、疲劳磨擦等机械的作用。模具常常发生脆断、堆塌、磨损、啃伤和软化等形成的失效。因此,作为冷冲模主要材料的钢材,应具有的以下几点性能。1.应具有较高的变形抗力:主要抗力指标包括淬火、回火抗压强度、弯强度等。其中硬度是模具注意重要的抗力指标,高的硬度是保持模具耐磨性的必要条件。工作零件热处理后的硬度在 60HRC 强度和抗弯强度才能保证模具具有较高的变形能力。2.应具有较高的断裂抗主要抗力指标有材料的抗冲击性能抗压强度、抗弯强度 断裂抗力和冲击载荷下抵抗模具裂纹产生一个特性,也是作为防止断裂的一个重要依据。其基体中碳含量越高冲击韧性越高。故对韧性的要求应依据载荷较大的冷冲镦及剪切模易受偏心弯曲载荷细长凸模或有应力集中的模具,都需要有较高的韧性。3.应具有较高的耐磨性和抗疲劳性能:对于在一定条件下工作的模具钢,为了提高耐磨性,需要在硬度高的基体上均匀分布有大量细小硬的碳化物 相同硬度下,提高钢的性能是模具在交变应力条件下产生的疲劳破坏,如模具长期使用有刮痕凹槽等4.应具有较好的冷、热加工工艺性:钢材的加工性能包括可锻性、可加工性、淬透性、淬硬性较小的脱碳敏感性和较小变形倾向等,以方便模具的加工,易于成形及防止热处理后变形等。弹簧座多工位级进模设计296 模具装配6.1 模具装配精度要求模具装配精度一般由设计人员根据产品零件的技术要求、生产批量等因素确定,它概括为模架的装配精度、主要工作零件及其他零件的装配精度,主要从以下几个方面体现。(1) 相关零件的位置精度。相关零件的位置精度指冲压模的凸、凹的位置精度,注射模的定、动模型腔之间的位置精度等。(2) 相关零件的运动精度。相关零件的运动精度包括直线运动精度、圆周运动精度及传动精度等,例如模架中导柱和导套之间的配合状态、卸料装置运动的灵活可靠、进料装置的送料精度等。(3) 相关零件的配合精度。相关零件的配合精度是指相互配合零件间的间隙和过盈程度是否符合技术要求,例如凸模与固定的配合精度、销钉与销钉孔的配合精度、导柱与导套的配合精度等。(4) 相关零件的接触精度。相关零件的接触精度指注射模具分型面的接触状态,弯曲模的上、下成形表面的吻合一致性及注射模滑块与锁紧块的斜面贴合情况等。冲压模架的精度检查验收依据为冲模模架技术条件(GB/T 124471990),注射模模架及零件的精度检查验收依据为中小型模架技术条件(GB/T 12556.21990)及大型模架技术条件(GB/T 12555.21990)。6.2 级进模装配6.2.1 连续冲裁模装配精度要点 凹模上各型孔的位置尺寸及步距,要求加工正确。 凹模型孔板、凸模固定板和卸料板,三者型孔位置尺寸必须一致,即装配后各组型孔三者的中心线一致。 各组凸、凹模的冲裁间隙均匀一致。6.2.2 组件装配选择装配基准件。连续冲裁模以凹模为装配基准件。 将凸模依次压入固定板。复查凸模与固定板的垂直度合格后,磨削凸模组件的上端面平齐。 将模柄压入上模座中,配磨端面平齐。江苏大学本科毕业设计306.2.3 总装配 组装下模。把凹模放在下模座的对称中心位置上,用平行夹板夹紧,通过凹模螺钉孔在下模座上钻出锥窝,通过凹模销孔在下模座上引钻、铰销孔成。拆去凹模,在下模座上按锥窝制螺纹过孔及沉孔。再重新将凹模装在下模座上,装入销钉定位,用螺钉紧固。 将凸模组件装在上模座上。a在凹模上放上等高垫块,将凸模组件装入凹模孔内。b预装上模座。以导柱、导套定位安装上模座,用平行夹头将上模座和凸模固定板夹紧。通过凸模固定板孔在上模座上钻锥窝,拆开后按锥窝钻螺纹过孔、沉孔,然后用螺钉将上模座、凸模固定板稍加紧固 调整凸、凹模配合间隙。将上、下模合模,再将模具翻转,从下模座的漏料孔观察凸、凹模的配合间隙, 用手锤敲击凸模固定板的侧面进行调整使配合间隙均匀。经上述调整后,以纸作冲压材料,进行试冲。如果冲出的纸样轮廓齐整,没有毛刺或毛刺均匀,说明凸、凹模间隙是均匀的,如果只有局部毛刺,则说明间隙是不均匀的,应重新进行调整直到间隙均匀为止。 调好间隙后,将凸模固定板的紧固螺钉拧紧,在钻床上配钻、配铰定位销孔,装入定位销钉。 装导板。以凹模为基准,调整导板位置;试冲,达到要求后钻、铰销孔并装销钉。 装承料板及弹簧侧压装置。6.2.4 检验及试模模具检验按冲模技术条件(GB/T 146621993) 进行总装配检验。试冲是模具装配的重要环节,按照图样加工和装配好的冲模,必须经过试模、调整后,才能作为成品交付生产使用。多工位级进模装配完成后,必须在生产条件下进行试冲,即试冲用设备和试冲用材料与技术条件均要符合生产要求。通过试冲及对试冲件的严格检验,检查模具的性能是否达到设计要求;压力机选用是否合适;制件质量是否符合图纸要求;冲压工艺安排是否合理等等。对于试冲制件的质量问题,认真分析问题原因,提出有针对性的调整方案,并对模具实施修整,继续进行试冲,直至能冲制出合格制件,并投入正常使用。试模的技术要求如下:弹簧座多工位级进模设计311.保证装配后的模具能够被顺利地安装到工艺规程要求的压力机上;2.检查试冲件的质量是否符合图纸要求,分析出现误差及缺陷的原因,并对模具进行调整与修理,保证用符合要求的料带在调试好的模具上顺利地冲出合格的制件;3.试冲数量:多工位精密自动级进模连续试冲时间应大于 3 min ,或连续完成一定量无故障制件,模具才能交付客户或者生产部门使用。通常,仅按照图样加工和装配好的冲模,还不能完全达到上述要求,因为冲压件设计、冲压工艺、冲模设计直到冲模制造,任何一个环节的缺陷,都将在冲模调整中得到反映,都会影响冲模达到上述要求。所以,冲模试冲的目的和任务就是在正常生产条件下,通过试冲发现模具设计和制造缺陷,找出原因,对模具进行适当的调整和修理后再试冲,直到冲出合格制件,并能安全、稳定地投入生产使用。合模试冲过程如下7:1.检查冲压机、送料机及校平机的电源、气路是否工作正常;2.清理冲压机台的上下台面,保证清洁无杂物;3.安装料带 把合格的料带置放于送料机上,并导入校平机;4.清理冲压模具的上下表面,凡是与冲压机台接触的位置都不能有杂物并将模具吊装于冲压机台台面之上;5.根据模具的合模闭合高度,调整压力机工作台的闭合高度,使其略高于模具的闭死高度 510mm;6.操作冲压机,使其与模具完全接触,把模具锁紧于机台之上;7.将料带导入模具,校正其位置后,开始试冲;8.第一个料带范围内(前十个工位)的产品丢弃,后续产品送质检部门检验如果合格,继续生产,否则,根据检查结果,作相应的模具调整,或是冲压机台高度的调整,直至冲出合格的产品。6.3 模具工作过程第一步毛坯定位。在没有冲压工作时,滑块一般处于上死点位置,上下模分开,此时将板料送入模具,并与定位导向装置接触,以保持板料冲压时的正确位置。第二步操纵离合器按钮。此时上模随压力机滑块迅速向下运动,首先是托料导向装置将条料托起然后是卸料板与托料导向装置夹住毛坯。第三步材料冲压分离。上模随压力机滑块继续下行,弹簧压缩,材料在冲床的压力下迅速分离,冲下的制件落入凹模孔中,而坯料留在在导向装置上。此时送料装置继续向前送料,重复这一过程。第四步卸料。压力机滑块通过下死点后回程带动上模上行,坯料则由卸料板卸料弹江苏大学本科毕业设计32簧的回弹力从凸模上卸下,滑块回到上死点,冲裁过程完成一次。卡凹模里的材料在以后冲裁中被不断往下推,直到从下模座的孔口中落下。6.4 模具更换安装操作流程6.4.1 卸模操作流程1.卸模前首先检查模具导向装置、模腿、刃口部位是否完好,以断定模具是否维修(模腿松动、导向装置正常磨损应及时报告当值生产班长填写模具维修通知单安排维修),如模具完好应先将下脚料清理干净、导向装置及刃口部位用机油润滑后方可卸模。2.因机床结构性能要求,卸模前用手攀动飞轮使模具闭合先将两边螺丝松动(如点车闭合容易造成惯性倒车将操纵机构弯棒压断损坏,同时容易造成电机电流过大烧坏) ,再利用中间螺栓将模具夹紧块顶出后将中间螺栓推出恢复,将机床点车升至上死点(注意点车频率、不准瞬间多次点动) ,再将下模座固定螺栓卸掉。6.4.2 装模操作流程1. 上模前首先检查模具导向装置、模腿部位是否松动、设备闭合高度是否与模具闭合高度相符(必须使用卷尺测量) ,如不符应将设备闭合高度比模具闭合高度调整稍高2mm 后方可操作。将模具上模座、下模座、机床工作台及滑块底面擦拭干净后将模具居中调正放在滑块中心,有需垫垫铁的模具必需用垫铁高度一致的垫,应均匀的垫、限位上面必须垫实,如中小型冲床上模具需垫、垫铁的应垫在下面注意不能堵住下走料孔、并垫在受力部位,以免造成下走料不顺畅或下模受力偏造成模具压弯或将模具损坏。2.因机床结构性能要求,上模前用手攀动飞轮使滑块闭合模柄进入滑块夹模孔内、双手抓住导轴两侧将模具往后推使其与滑块夹模孔里边贴实后,先将两边螺丝交替紧住(严禁点车闭合、避免将模具卡住或模具内部受损) ,再将中间螺栓辅助顶住模柄夹紧,固定下模座方式同大型设备固定模座一样,模具装好后以纸或比该模具制件稍薄的料试冲,调整好后再用该模具相应件冲制并找质检测量合格后将连杆锁紧块锁紧,并用调整扳手试验锁紧后是否有效(如锁紧后还能调动应立即通知维修人员修复) 。弹簧座多工位级进模设计33江苏大学本科毕业设计34图 6-1 模具总装图弹簧座多工位级进模设计357 冲压设备的选择7.1 冲裁力的计算冲裁力bFLt为材料的抗拉强度,Q235 材料的取 400MPbbt 为材料厚度 t=4mmL 为冲裁周长520 4 400832bFLtKN 。832FKN总7.2 压力机选用冲压设备类型的选择,主要是跟据冲压工艺性质、生产批量大小、冲压件的几何形状、尺寸及精度要求等因素来确定。冲压件生产中常用的是曲柄压力机和液压机,它们在性能方面见冲模技术第 31 页表 1-29。在中小型冲裁件、弯曲件或浅拉深件的冲压生产中,主要选用开式压力机。这种压力机具有三面敞开的操作空间、操作方便、容易安装机械化装置和成本低廉等优点。但刚度较差,工作时床身的角变形会导致冲模间隙分布不均,降低冲模的寿命和冲裁件的质量,因而适于精度要求不太高的冲压件生产。因为此零件的精度要求不太高,属于
