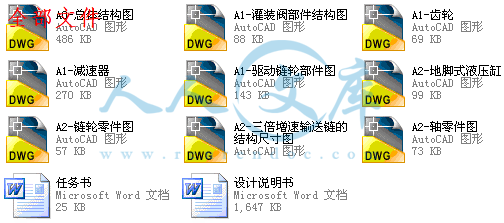

[全部文件] 那张截图中的文件为本资料所有内容,下载后即可获得。


预览截图请勿抄袭,原稿文件完整清晰,无水印,可编辑。

有疑问可以咨询QQ:414951605或1304139763

摘  要

本文主要介绍了一种为液体饮料生产企业设计的自动灌装生产线。分析了定量常压式灌装设备的国内外现状,探讨了产品的市场开发背景,对设备的基本原理、结构设计以及各个子系统,如供送系统、灌装系统、控制控制系统以及执行系统的主要功能都作了详细介绍,论述了设备开发过程中采用的一些关键技术;采用单片机控制,系统控制方便准确、稳定可靠;执行机构可靠性高、稳定性好;传感器的应用更是提高了设备的可靠性;抗干扰设计和一体化的设计简化了系统结构,降低了重量,节省了成本。
本文研究成果及主要工作包括:首先,通过对比和分析完成了对各个子系统环节的选择与设计的基本思想和开发思路,单片机应用系统的开发,进行了硬件设计和软件编程;其次,对设备进行了准确度等级的检测实验和商品实例分析;最后,对系统的各个组成机构进行了整体一致性地分析和控制。设备具有精度高、速度快、稳定可靠、操作简单等优点,配以自动式封盖机能适用于自动化生产,可广泛应用于食品,医药,轻工,化工,纺织,电子,仪表等行业,提高了企业的劳动生产率和计量保证能力,具有较高的应用价值和良好的市场前景。


关键词:灌装;直线型;控制;单片机



目  录
第1章  绪论
1.1包装机械化的重要意义.........................................1
1.2包装机械的主要特点及发展动向.................................2
1.3包装机械工业的概况及展望.....................................3
1.4包装机械的组成...............................................4
第2章  灌装机械
2.1概述.........................................................6
2.1.1国内外饮料灌装机械的发展概况............................6
2.1.2我国饮料灌装机械制造业概况..............................7
2.1.3液体灌装机械的分类......................................7
2.1.4国内外液体灌装机械的发展趋势............................9
2.2总体方案设计的基本内容.......................................9
2.2.1确定功能与应用范围......................................9
2.2.2工艺分析...............................................10
2.2.3总体布局...............................................10
2.2.4拟订主要的工作参数.....................................11
2.3方案的提出..................................................11
第3章  总体方案的设计分析和方案的比较与选择
3.1设计分析....................................................12
3.1.1功能与应用范围.........................................12
3.1.2工艺分析...............................................12
3.1.3对执行构件的运动要求...................................13
3.1.4机构选型...............................................13

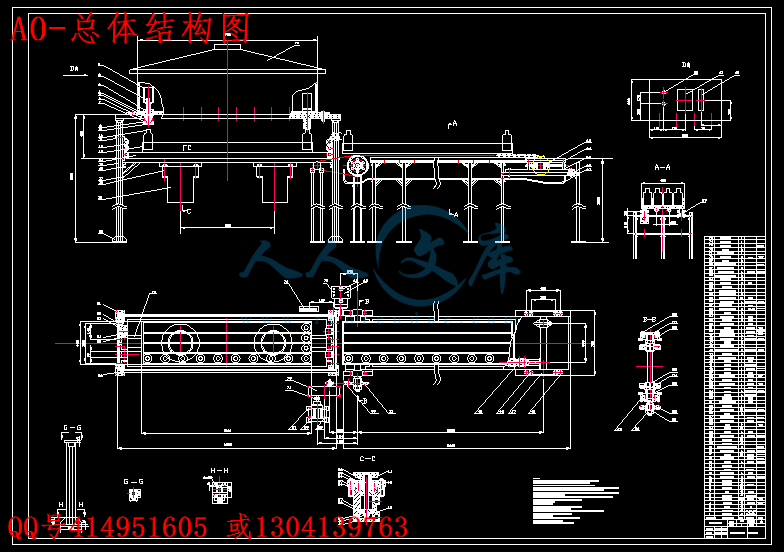

3.2灌装机的总体结构............................................15
第4章  液料供送系统的设计计算和选用
4.1输送管路的设计..............................................16
4.2输送液泵的确定..............................................17
4.3阀端孔口流量的计算..........................................20
4.4灌装时间的计算: .............................................22
4.5供液系统原理图..............................................23
4.6供液系统所选元件的参数与一些重要参数........................24
第5章  供瓶系统的设计计算和选用
5.1输送线方案的选用............................................25

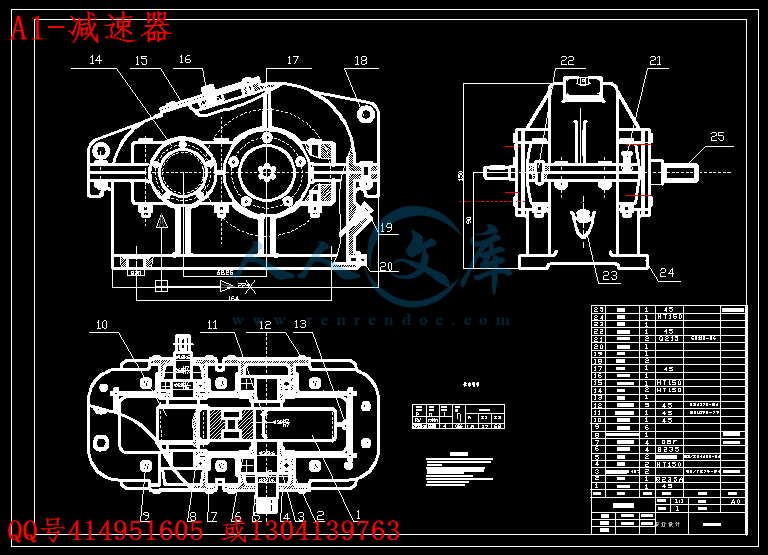

5.2电机到减速器的传动设计与计算................................25
5.2.1轴转速功率扭矩的计算....................................25

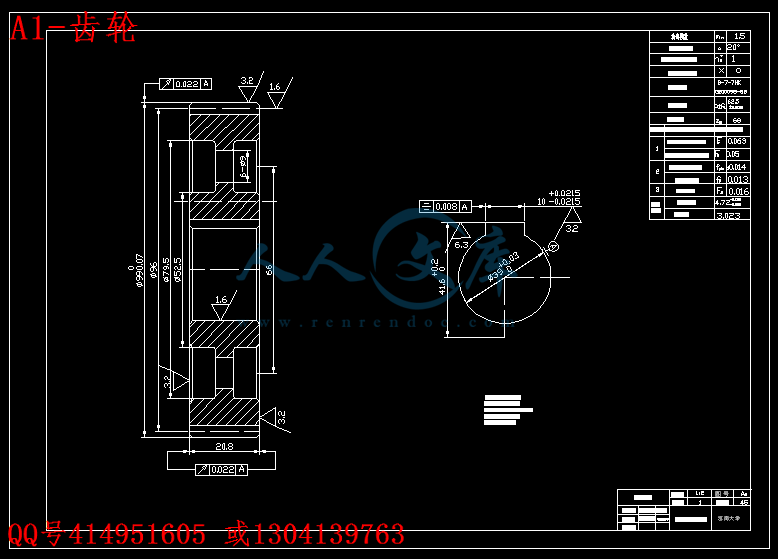

5.2.2直齿圆柱齿轮传动设计....................................27
5.2.3轴的结构设计............................................33
5.3链传动设计计算..............................................35
5.4输送线部分的计算............................................40
5.5轴系部件的设计计算..........................................41
5.5.1轴的设计计算............................................42
5.5.2轴承的选用和计算........................................48
5.5.3键的校核计算............................................49
第6章  灌装系统设计和选用
6.1灌装机储液箱的尺寸确定......................................51
6.1.1储液箱容量的计算........................................51
6.1.2结构设计................................................51
6.2储液箱上的一些辅件的说明....................................51

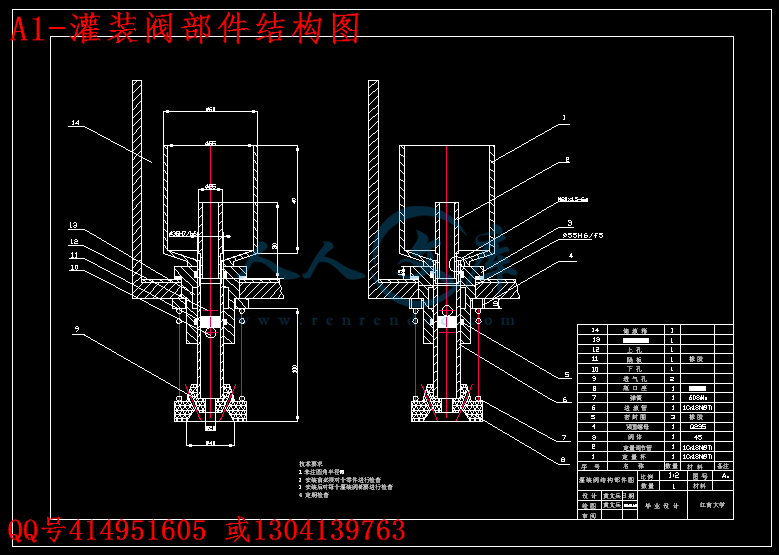

6.3罐装方法与定量方法的选用....................................52
6.3.1灌装方法...............................................52
6.3.2定量方法...............................................53
第7章  执行系统的设计计算和选用
7.1动作分析与执行件的选用......................................55
7.1.1动作分析................................................55
7.1.2执行件的选用............................................55
7.2设计分析与方案设计..........................................55
7.3机械液压系统设计与计算......................................56
7.4液压系统回路方案设计........................................60
7.5选择液压元件................................................61
7.6液压系统性能验算............................................62
第8章  控制系统的设计和选用
8.1水箱液位控制................................................64
8.2执行系统的控制..............................................67
参考文献.......................................................69
翻译
中文译文.......................................................77
致谢............................................................81



第1章  绪论

1.1包装机械化的重要意义
近半个多世纪以来,随着生产与流通日益社会化,现代化,产品包装正以崭新的面貌崛起,受到人们的普遍重视。
现在包装的基本定义是:对不同批量的产品,选择某种有保护性,装饰性的材料或包装容器,并借助适当的包装方法实现包装作业,以达到规定的数量和质量,同时设法改善外部结构,降低生产成本,从而在流通到消费的过程中使之容易储存搬运,防止产品破损变质,便于识别回收和利用,有吸影力,广开销路,不断促进扩大再生产。
无论在国外或国内,包装工程已经涉及到各行各业,面广量大,对人民生活,国际贸易和国防建设到带来了深刻的影响,甚至在现实生活中出现了过去难以想象的新情况:未经包装出售的商品越来越少,而且包装上的失败往往会使好的产品得不到好的销售。因而不妨这样说,在将来,没有现代化的包装就没有商品的生产和销售。可是如果没有先进的工业与科学技术的综合发展,也不可能出现现代化的包装工程。
迄今,一些科技发达的国家,在食品,医药,轻工,化工,纺织,电子,仪表和兵器等工业部门,已经程度不同地形成了由原料处理,中间加工和产品包装三大基本环节构成的包装连续化和自动化的生产加工过程,有的还将包装材料加工,包装容器成型和包装成品储存系统都联系起来组成高效率的流水作业线。再者,为使包装产品更好地进入流通领域,大都配有专门的自动化仓库,并采用托盘集装箱运输。
大量事实表明,实现包装的机械化和自动化,尤其是实现具有高灵敏度和高灵活性的自动化包装线,不仅体现了现代化生产的方向,同时也可以获得较大的经济效益。
一  能增加各种品种,改善产品质量,增加市场竞争力。
现代包装机械所能完成的工作已经远超过了简单地模仿人的动作,甚至可以说在很多场合用巧妙的机械方法包装出来的产品,不论在式样,质地或精度等方面,大多是手工无法胜任的。
二  能改善劳动条件,避免污染危害环境。
对一些特殊的包装物品,实现包装的机械自动化,便可以大大改善操作条件,避免污染危害环境。至于对需要进行长期,频繁,重复的以及其他笨重的包装工作,如果能实现机械化和自动化,则可以大大减轻体力劳动,增加工人健康和提高生产效率。
三  能节约原材料,减少浪费,降低成本。
有一些粉末,液体在手工包装过程中容易发生起泡,飞溅,外泄等现象,如果改为机械包装则会大大减少损失。
四  能提高生产效率,加速产品的不断更新。
机械包装反对生产能力往往比手工包装提高几十倍,甚至是几百倍,这样将会更好地适应市场的实际需要,合理地安排劳动力,为社会创造更多的财富。
由此可见,实现包装机械化和建立现代化包装工业,是关系到国家长远规划的一件大事,也是搞好社会主义现代化的一项重要内容。

1.2包装机械的主要特点及发展动向
包装机械的作用是给有关行业提供必要的技术装备,以完成所需要的产品包装工艺过程。为了对包装机的发生和发展找出规律性认识并制定出适当的对策,有必要深入地了解它的一些特点:
一  包装机械是特殊的专业机械。
包装机械是特殊的专业机械,种类很多。包装物品不仅花色品种多,而且多数是可以变化的。而且人们对包装还提出更高的要求,从而使得包装机械不断地提高和改进。
包装不单作为一个独立的工业部门已经取得的惊人的发展,同时也逐渐地成为一门崭新的综合科学。
二  在发展专用机械的同时,积极开发通用包装机械。
包装机械在发展专用机械的同时,为满足现代包装的实际需要正在不断扩大其通用能力,积极开发新型的通用包装机。
研制通用包装机的目的,一是适应被包装物品,材料和包装形式的多样化,二是要照顾制造使用单位的技术力量,设备配置和生产成本。所以人们越来越重视包装机的通用性。
三  包装机械日趋联动化,高速化,自动化
包装机械日趋联动化,高速化,自动化,并相应提高自动化水平,使设备功能逐步完善。
实践表明,搞好包装机械自动化不单脱离不开机电液气等常规技术手段的相互配合,同时还必须了解和掌握有关尖端技术,尽量吸收和改进包装机械确有的价值,使之保持一定的生命力。

1.3包装机械工业的概况及展望
在世界范围内,包装工业的发展比较短。科学技术发达的欧美各国大体上是从本世纪开始初叶起步的,及至50年代才有大的发展。由于社会上的各方面的积极推动和有利配合,终于逐步建立起包装材料,包装印刷,包装机械等生产部门和与之相适应的科研,设计,教育,学术,管理等机构,进而形成了独立完整的包装工业体系,而在国民经济中占有重要的地位。
据有关专家预计,2005年我国包装机械产量将增加到67万台(套),到2010年将增至93万台。
   快速发展的食品加工业,需要大量高品质的包装机械和食品加工机械,也给包装机械制造行业带来了商机。目前我国食品加工能力还远不能满足需要,因此在提高农副产品深加工能力的同时,食品机械和包装设备的需求就必然加大。
   据有关方面预计,到2005年国内市场食品机械和包装设备的总需求应为650亿元左右,即每年保持12%以上的增长率才能满足市场需求。同时,这两个行业将淘汰部分低产量高能耗的生产设备,争取使新型高效设备所占比例达到60%。由于中国国产机械的技术和质量还无法满足要求,对国外此类设备的进口需求将增加。
   随着我国经济形势持续高速发展,人民生活水平不断提高,人们对医疗健康的需求越来越高,因此带动了医药行业的快速发展,并由此推动了对制药机械需求的增长,促进了制药装备工业的繁荣。据统计,2003年前3个季度,我国制药机械制造业产品销售收入达到了l4.15亿元,实现利润达到25.73%。
今后要运用系统工程的观点,进一步统筹规划,分工发展食品,农副产品,医药,轻工,兵器等部门急需的包装机械以及相关的包装配套设备,还须抓好包装材料加工和成型机械,包装检测装置以及包装基础件的生产,并且充分利用现有条件全面开展产品的系列化,零部件的通用化和标准化等工作,以加快包装机械更新换代的步伐。

1.4包装机械的组成
包装机械由动力机,传动部分和执行部分等构成。为便于掌握和研究包装机械的工作原理与结构性能,通常又将包装机械分成以下9个组成要素。
一  被包装物品的计量与供送系统
被包装物品的计量与供送系统是指将被包装物品进行计量,整理,排列,运输到预定的工位的装置系统。有的还完成被包装物品的成型和分割。
二  被包装材料的整理与供送系统
包装材料的整理与供送系统是指将包装材料进行定长切断或整理排列,并逐个输送到预定的工位的装置系统。有的在供送过程中还完成制袋或包装容器的竖立,定型,定位。
三  主传动系统
住传动系统是指将包装物品和包装材料由一个包装共位传送到下一个工位的装置系统。单工位包装机则没有主传动系统。
四  包装执行机构
包装执行机构是指直接进行裹包,填充,封口,贴标,捆扎和容器成型等包装操作的机构。
五  成品输出机构
成品输出机构是指将包装品从包装机上卸下,定向排列并输出的机构。有的机械的成品输出由主传动系统完成或靠重力卸下。
六  动力机与传动系统
动力机与传动系统是指将动力与运动传递给执行机构和控制元件,使之实现的预定动作的装置系统。
七  控制系统
控制系统由各种自动和手动控制装置等组成,是现在包装机的重要组成部分,包括包装过程及其参数的控制,包装质量,故障与安全的控制等。
八  机身
机身用于支撑和固定有关零部件,保持其工作时要求的相对位置,并起一定的保护,美化外观等作用。


内容简介:
XXXX大学毕 业 设 计 任 务 书一、 题目及专题:1 题目:直线型液体自动灌装机设计2 专题:二、 课题来源及选题依据:来源于工厂生产实际。首先,通过对比和分析完成了对各个子系统环节的选择与设计的基本思想和开发思路,单片机应用系统的开发,进行了硬件设计和软件编程;其次,对设备进行了准确度等级的检测实验和商品实例分析;最后,对系统的各个组成机构进行了整体一致性地分析和控制。设备具有精度高、速度快、稳定可靠、操作简单等优点,配以自动式封盖机能适用于自动化生产,可广泛应用于食品,医药,轻工,化工,纺织,电子,仪表等行业,提高了企业的劳动生产率和计量保证能力,具有较高的应用价值和良好的市场前景。三、 本设计应达到的要求:1 设计技术要求本设计由灌装水厂提出.设计要求:对现有的直线型液体灌装机做一些技术上的改进,使直线型灌装生产线性能有大的提高.包装规格:灌装矿泉水。灌装瓶是规格为:灌装体积为600ml,直径60mm。包装材料:塑料瓶灌装能力:10,0000瓶/天灌装时间:12s/次设计要求:结构简单,成本低,工作稳定性较好,方便控制2设计工作量要求设计技术图样不少于折合A0三张、设计说明书一份(不少于12000字)。四、 接受任务的学生:机电05专升本 班 姓名黄文兵 五、 开始及完成日期:自2008年2月25日至2008年4月23日六、 设计指导:指导教 王海彦 签名签名签名 金属工艺教研室主任 签名 机械工程学院院长 签名2008年5月11日直线型液体自动灌装机设计XXXX 学 院毕业设计(论文)说明书题目 直线型液体自动灌装机设计 院(系) XXXX学院 专业 机电 姓名 孙华伟 指导老师 黄文兵 20XX年 4 月 26 日摘 要本文主要介绍了一种为液体饮料生产企业设计的自动灌装生产线。分析了定量常压式灌装设备的国内外现状,探讨了产品的市场开发背景,对设备的基本原理、结构设计以及各个子系统,如供送系统、灌装系统、控制控制系统以及执行系统的主要功能都作了详细介绍,论述了设备开发过程中采用的一些关键技术;采用单片机控制,系统控制方便准确、稳定可靠;执行机构可靠性高、稳定性好;传感器的应用更是提高了设备的可靠性;抗干扰设计和一体化的设计简化了系统结构,降低了重量,节省了成本。本文研究成果及主要工作包括:首先,通过对比和分析完成了对各个子系统环节的选择与设计的基本思想和开发思路,单片机应用系统的开发,进行了硬件设计和软件编程;其次,对设备进行了准确度等级的检测实验和商品实例分析;最后,对系统的各个组成机构进行了整体一致性地分析和控制。设备具有精度高、速度快、稳定可靠、操作简单等优点,配以自动式封盖机能适用于自动化生产,可广泛应用于食品,医药,轻工,化工,纺织,电子,仪表等行业,提高了企业的劳动生产率和计量保证能力,具有较高的应用价值和良好的市场前景。关键词:灌装;直线型;控制;单片机目 录第1章 绪论1.1包装机械化的重要意义.11.2包装机械的主要特点及发展动向.21.3包装机械工业的概况及展望.31.4包装机械的组成.4第2章 灌装机械2.1概述.62.1.1国内外饮料灌装机械的发展概况.62.1.2我国饮料灌装机械制造业概况.72.1.3液体灌装机械的分类.72.1.4国内外液体灌装机械的发展趋势.92.2总体方案设计的基本内容.92.2.1确定功能与应用范围.92.2.2工艺分析.102.2.3总体布局.102.2.4拟订主要的工作参数.112.3方案的提出.11第3章 总体方案的设计分析和方案的比较与选择3.1设计分析.123.1.1功能与应用范围.123.1.2工艺分析.123.1.3对执行构件的运动要求.133.1.4机构选型.133.2灌装机的总体结构.15第4章 液料供送系统的设计计算和选用4.1输送管路的设计.164.2输送液泵的确定.174.3阀端孔口流量的计算.204.4灌装时间的计算: .224.5供液系统原理图.234.6供液系统所选元件的参数与一些重要参数.24第5章 供瓶系统的设计计算和选用5.1输送线方案的选用.255.2电机到减速器的传动设计与计算.255.2.1轴转速功率扭矩的计算.255.2.2直齿圆柱齿轮传动设计.275.2.3轴的结构设计.335.3链传动设计计算.355.4输送线部分的计算.405.5轴系部件的设计计算.415.5.1轴的设计计算.425.5.2轴承的选用和计算.485.5.3键的校核计算.49第6章 灌装系统设计和选用6.1灌装机储液箱的尺寸确定.516.1.1储液箱容量的计算.516.1.2结构设计.516.2储液箱上的一些辅件的说明.516.3罐装方法与定量方法的选用.526.3.1灌装方法.526.3.2定量方法.53第7章 执行系统的设计计算和选用7.1动作分析与执行件的选用.557.1.1动作分析.557.1.2执行件的选用.557.2设计分析与方案设计.557.3机械液压系统设计与计算.567.4液压系统回路方案设计.607.5选择液压元件.617.6液压系统性能验算.62第8章 控制系统的设计和选用8.1水箱液位控制.648.2执行系统的控制.67参考文献.69翻译中文译文.77致谢.81第1章 绪论11包装机械化的重要意义近半个多世纪以来,随着生产与流通日益社会化,现代化,产品包装正以崭新的面貌崛起,受到人们的普遍重视。现在包装的基本定义是:对不同批量的产品,选择某种有保护性,装饰性的材料或包装容器,并借助适当的包装方法实现包装作业,以达到规定的数量和质量,同时设法改善外部结构,降低生产成本,从而在流通到消费的过程中使之容易储存搬运,防止产品破损变质,便于识别回收和利用,有吸影力,广开销路,不断促进扩大再生产。无论在国外或国内,包装工程已经涉及到各行各业,面广量大,对人民生活,国际贸易和国防建设到带来了深刻的影响,甚至在现实生活中出现了过去难以想象的新情况:未经包装出售的商品越来越少,而且包装上的失败往往会使好的产品得不到好的销售。因而不妨这样说,在将来,没有现代化的包装就没有商品的生产和销售。可是如果没有先进的工业与科学技术的综合发展,也不可能出现现代化的包装工程。迄今,一些科技发达的国家,在食品,医药,轻工,化工,纺织,电子,仪表和兵器等工业部门,已经程度不同地形成了由原料处理,中间加工和产品包装三大基本环节构成的包装连续化和自动化的生产加工过程,有的还将包装材料加工,包装容器成型和包装成品储存系统都联系起来组成高效率的流水作业线。再者,为使包装产品更好地进入流通领域,大都配有专门的自动化仓库,并采用托盘集装箱运输。大量事实表明,实现包装的机械化和自动化,尤其是实现具有高灵敏度和高灵活性的自动化包装线,不仅体现了现代化生产的方向,同时也可以获得较大的经济效益。一 能增加各种品种,改善产品质量,增加市场竞争力。现代包装机械所能完成的工作已经远超过了简单地模仿人的动作,甚至可以说在很多场合用巧妙的机械方法包装出来的产品,不论在式样,质地或精度等方面,大多是手工无法胜任的。二 能改善劳动条件,避免污染危害环境。对一些特殊的包装物品,实现包装的机械自动化,便可以大大改善操作条件,避免污染危害环境。至于对需要进行长期,频繁,重复的以及其他笨重的包装工作,如果能实现机械化和自动化,则可以大大减轻体力劳动,增加工人健康和提高生产效率。三 能节约原材料,减少浪费,降低成本。有一些粉末,液体在手工包装过程中容易发生起泡,飞溅,外泄等现象,如果改为机械包装则会大大减少损失。四 能提高生产效率,加速产品的不断更新。机械包装反对生产能力往往比手工包装提高几十倍,甚至是几百倍,这样将会更好地适应市场的实际需要,合理地安排劳动力,为社会创造更多的财富。由此可见,实现包装机械化和建立现代化包装工业,是关系到国家长远规划的一件大事,也是搞好社会主义现代化的一项重要内容。1.2包装机械的主要特点及发展动向包装机械的作用是给有关行业提供必要的技术装备,以完成所需要的产品包装工艺过程。为了对包装机的发生和发展找出规律性认识并制定出适当的对策,有必要深入地了解它的一些特点:一 包装机械是特殊的专业机械。包装机械是特殊的专业机械,种类很多。包装物品不仅花色品种多,而且多数是可以变化的。而且人们对包装还提出更高的要求,从而使得包装机械不断地提高和改进。包装不单作为一个独立的工业部门已经取得的惊人的发展,同时也逐渐地成为一门崭新的综合科学。二 在发展专用机械的同时,积极开发通用包装机械。包装机械在发展专用机械的同时,为满足现代包装的实际需要正在不断扩大其通用能力,积极开发新型的通用包装机。研制通用包装机的目的,一是适应被包装物品,材料和包装形式的多样化,二是要照顾制造使用单位的技术力量,设备配置和生产成本。所以人们越来越重视包装机的通用性。三 包装机械日趋联动化,高速化,自动化包装机械日趋联动化,高速化,自动化,并相应提高自动化水平,使设备功能逐步完善。实践表明,搞好包装机械自动化不单脱离不开机电液气等常规技术手段的相互配合,同时还必须了解和掌握有关尖端技术,尽量吸收和改进包装机械确有的价值,使之保持一定的生命力。1.3包装机械工业的概况及展望在世界范围内,包装工业的发展比较短。科学技术发达的欧美各国大体上是从本世纪开始初叶起步的,及至50年代才有大的发展。由于社会上的各方面的积极推动和有利配合,终于逐步建立起包装材料,包装印刷,包装机械等生产部门和与之相适应的科研,设计,教育,学术,管理等机构,进而形成了独立完整的包装工业体系,而在国民经济中占有重要的地位。据有关专家预计,2005年我国包装机械产量将增加到67万台(套),到2010年将增至93万台。 快速发展的食品加工业,需要大量高品质的包装机械和食品加工机械,也给包装机械制造行业带来了商机。目前我国食品加工能力还远不能满足需要,因此在提高农副产品深加工能力的同时,食品机械和包装设备的需求就必然加大。 据有关方面预计,到2005年国内市场食品机械和包装设备的总需求应为650亿元左右,即每年保持12以上的增长率才能满足市场需求。同时,这两个行业将淘汰部分低产量高能耗的生产设备,争取使新型高效设备所占比例达到60。由于中国国产机械的技术和质量还无法满足要求,对国外此类设备的进口需求将增加。 随着我国经济形势持续高速发展,人民生活水平不断提高,人们对医疗健康的需求越来越高,因此带动了医药行业的快速发展,并由此推动了对制药机械需求的增长,促进了制药装备工业的繁荣。据统计,2003年前3个季度,我国制药机械制造业产品销售收入达到了l415亿元,实现利润达到2573。今后要运用系统工程的观点,进一步统筹规划,分工发展食品,农副产品,医药,轻工,兵器等部门急需的包装机械以及相关的包装配套设备,还须抓好包装材料加工和成型机械,包装检测装置以及包装基础件的生产,并且充分利用现有条件全面开展产品的系列化,零部件的通用化和标准化等工作,以加快包装机械更新换代的步伐。1.4包装机械的组成包装机械由动力机,传动部分和执行部分等构成。为便于掌握和研究包装机械的工作原理与结构性能,通常又将包装机械分成以下9个组成要素。一 被包装物品的计量与供送系统被包装物品的计量与供送系统是指将被包装物品进行计量,整理,排列,运输到预定的工位的装置系统。有的还完成被包装物品的成型和分割。二 被包装材料的整理与供送系统包装材料的整理与供送系统是指将包装材料进行定长切断或整理排列,并逐个输送到预定的工位的装置系统。有的在供送过程中还完成制袋或包装容器的竖立,定型,定位。三 主传动系统住传动系统是指将包装物品和包装材料由一个包装共位传送到下一个工位的装置系统。单工位包装机则没有主传动系统。四 包装执行机构包装执行机构是指直接进行裹包,填充,封口,贴标,捆扎和容器成型等包装操作的机构。五 成品输出机构成品输出机构是指将包装品从包装机上卸下,定向排列并输出的机构。有的机械的成品输出由主传动系统完成或靠重力卸下。六 动力机与传动系统动力机与传动系统是指将动力与运动传递给执行机构和控制元件,使之实现的预定动作的装置系统。七 控制系统控制系统由各种自动和手动控制装置等组成,是现在包装机的重要组成部分,包括包装过程及其参数的控制,包装质量,故障与安全的控制等。八 机身机身用于支撑和固定有关零部件,保持其工作时要求的相对位置,并起一定的保护,美化外观等作用。九 包装机械的辅助件和设备辅助机械包括包装材料,包装件和相关机械和设备。第2章 灌装机械2.1概述液体灌装是包装的重要组成部分,主要包括在食品领域中对啤酒、饮料、白酒葡萄酒、植物油和调味品的包装,还包括洗涤类日化、矿物油和农药等化工类液体产品的包装。液体灌装机械大部分用于食品行业,尤其是饮料制造业。将液体灌装到包装容器内的装置称为灌装机械或灌装设备。液体依据自身黏度的不同,有的借助于自重即能灌入包装容器,对于低黏度的液体,根据是否含有二氧化碳气体分为含气和不含气体两类。液体包装容器主要有玻璃,金属罐,以及用塑料或任性复合材料制成的各种杯,管,瓶,袋等。在我国目前广泛采用玻璃瓶和塑料瓶。其主要缺点是较重,成本低,化学稳定性好,可以长时间保存,无毒,可清洗,可以回收。现在正在进行研制新型包装材料。采用机械化的灌装方法不仅可以提高劳动生产力,减少产品损失,保证包装质量,而且可以减少生产环境与被灌装液体的相互污染。2.1.1国内外饮料灌装机械的发展概况饮料灌装机械是伴随饮料工业的产生而产生,并追随饮料工业的发展而进步的。1890年,美国研制出玻璃灌装机械,1902年市场上出现灌装番茄酱的压力灌装机械,1912年发明了封口机械,不久灌装机械和封口机械合为一体。在20世纪末,德国制造出手动灌装机。含气体饮料的灌装工艺难度较大,灌装设备的发展大约经历了三个阶段。第一阶段是1952年-1957年之间,完成了含气体饮料的灌装机械由差压灌装向等压灌装发展,采用的是机械阀。第二阶段是1957年-1759年,这期间先是德国HK公司,之后是法国和前苏联,发明研制了等压弹簧阀,弹簧在等压状态下,借助弹簧力将冲液阀打开,破瓶后冲液阀可以自动关闭,这样不仅使灌装机械的结构简单了,而且延长了灌装阀的有效工作时间,为灌装机械的高速化创造了条件。等压弹簧阀的出现是灌装发展史上的一个重要阶段,至今等压灌装机还广泛使用,只是功能更完善,结构更合理。第三阶段是一德国SEN公司发明的电动阀为标志,电动阀中气阀和水阀的开启和关闭由可控编程器控制,对灌装时间,灌装速度进行严格的控制和可靠的界定。2.1.2我国饮料灌装机械制造业概况我国饮料灌装机械制造业起步晚,20世界60年代前基本是空白,当时国内的啤酒厂和汽水厂都是使用美国和日本20世纪30-40年代的设备,工艺落后,机械陈旧,严重影响了我国啤酒和汽水饮料工业的发展,1967年我国才开始研制和生产灌装机械。进入20世纪70年代,我国先后引进了一些国外灌转生产线,在装备一些设备的同时,也促进了我国包装机械行业进入了一个新的发展时期。机械,轻工,军工等领域的一些企业开始在仿制和消化国外技术的基础上,又开发和研制出了各种中小型的灌装机械,提供给国内的一些饮料生产厂,促进了我国饮料业的发展。进入20世纪80年代,我国采用技术贸易结合的方式,引进德国SEN公司的20000瓶/小时的啤酒灌装生产线和日本三菱公司18000瓶/小时的含气饮料灌装生产线的制造技术,到1991年又引进了德国KHS公司30000瓶/小时的啤酒灌装生产线及生产技术。这样我国不仅能够生产中小型的灌装机,而且能够生产大型灌装机,技术水平上了一个新的台阶,将我国的液体灌装设备制造业的整体水平提高到了一个新的水平。2.1.3液体灌装机械的分类日常生活中,需要商品包装的液体涉及到很多领域,范围广泛。包装容器各式各样,包装容量从几十毫升到上百升。下面就食品行业(包括部分化工行业)常见的,灌装容量在1502000的各式灌装设备进行简单的分类:在我国,玻璃瓶包装饮料总产量的24.3%(1997),达260万吨;在啤酒行业,主流的包装容器也是玻璃瓶。玻璃瓶虽有运输成本高,易破碎等缺点,但其气密性好,理化指标稳定,没有影响饮料品质的不良气味,目前依是液体包装的主要容器。铝质易拉罐用于啤酒饮料的包装,马口铁易拉罐用于果菜汁饮料及一些流体食品的包装。由于今年来易拉罐的包装成本大幅度下降,灌装饮料的产量逐渐上升。除上述的几类灌装机械外,制造商还可以根据客户的要求设计出各色各样的灌装机。多数情况下,一种液体的包装,可以有几种灌装机械供选用。2.1.4国内外液体灌装机械的发展趋势一 灌装机械制造水平的发展体现在灌装阀核心的发展上:从机械阀到等压阀,再到电子阀。这些都体现了技术的进步和发展。二 灌装机械向大型化发展。为适合食品饮料工业的大生产,以获取规模经济利润,灌装机械向高速化,高生产能力化发展。三 灌装机械结构趋向于简单合理。灌装机械产品结构越来越简单,零部件在减少,设备可靠性在提高,成本降低,操作简单,维修方便。四 灌装机械在向多功能发展。能够使用用户改变包装容器,改变灌装液体的需要。更换部件也能适应封口形式的变化,产品的适应性提高,市场竞争力加强。五 灌装机械的光机电的一体化。先进的控制系统用于灌装机械中,人机界面,故障自我诊断,实现了设备运行的智能化。六 灌装机械技术的精确,高效,自动化。精确的灌装量,灌装过程的高速,可靠,尽量少的液损,整条生产线的最优化控制,都由于电子技术的实际应用而成为可能。电子灌装阀灌装技术的迅速发展是大的趋势。目前国外使用的电子灌装阀有三种形式:探针式电子阀,配置电磁流量计的电子阀,配置定量筒的电子阀。我国的一些灌装设备厂也在研制设计一些符合我国国情的电子灌装阀,但是电子灌装阀在我国的推广使用受到了国产灌装器容器几何形状精度不高和电子元件水平的制约。2.2总体方案设计的基本内容2.2.1确定功能与应用范围早期的灌装机械功能单一的居多数,这样可以简化设计,并且比较容易成功。若将多台机械和多道工序合成由一台包装来完成,可以取得明显的经济效益。确定灌装机的功能与应用范围,需要注意两个问题:(1)可靠性。在一般情况下,功能增加灌装操作环节变多,故障发生的可能性也相应增大。因此,只有在单功能灌装的操作都相当稳定可靠的情况下,才能考虑将它们组成多功能的多功能灌装机。(2)适应性。任何灌装机的应用范围都是有限的,机器的功能越多,结构就越复杂。因此,常将多功能灌装机设计成组合的形式,也可以根据用户的不同需要灵活增加或改装一些组合部件。2.2.2二工艺分析工艺分析是研究,分析和确定所设计的包装机械完成预计包装工序的工艺方法。需要考虑的几个问题:1包装方法(1)把保证灌装质量放在首要位置。不论选用何种灌装方法,都要保证灌装质量。(2)当有多种方法可以选择时,应选用容易实现的方案。2机器类型(1)根据灌装执行机构的多少选择机械类型。(2)根据生产率的高低选择机械类型。3包装程序,包装工艺和工位数(1)包装程序是指:完成包装操作的先后顺序。包装方式往往决定了包装程序。(2)包装工艺路线:包括包装材料和包装物品的供送路线,以及他们在包装过程中的传送路线,包装成品的输出线。4运动要求和机构选型根据已定的功能,应用条件和范围,工艺方法,分析和确定对执行机构的运动要求,进而完成机构的选型及其综合。2.2.3总体布局总体布局是指灌装机的有关组件,部件在整机中相对空间位置的合理配置。(1)布置执行机构(2)布置传动系统(3)布置操作条件(4)选择支承形式(5)绘制总体布局图2.2.4拟订主要的工作参数 灌装机械的主要技术参数:(1)机构参数(2)运动参数(3)动力参数(4)工艺参数2.3方案的提出本设计由灌装水厂提出.设计要求:对现有的直线型液体灌装机做一些技术上的改进,使直线型灌装生产线性能有大的提高. 用途:包装低粘度的不含气体的液体饮料(如矿泉水、饮料等)包装规格:灌装矿泉水。灌装瓶是规格为:灌装体积为600ml,直径60mm。包装材料:塑料瓶灌装能力:10,0000瓶/天灌装时间:12s/次设计要求:结构简单,成本低,工作稳定性较好,方便控制灌装机械的主要技术指标(1)灌装液体粘度小于1Pa.s(2)灌装速度6次/min。(3)灌装容器尺寸范围:高度20mm-200mm,截面直径70mm(4)系统压力:0.5-3MPa.第3章 总体方案的设计分析和方案的比较与选择3.1设计分析3.1.1功能与应用范围用途:包装低粘度的不含气体的液体饮料(如矿泉水、饮料等)包装规格:灌装矿泉水/饮料。灌装瓶规格为:灌装体积为600ml,直径60mm。包装材料:塑料瓶/玻璃瓶。灌装能力:10,0000瓶/天。设计要求:结构简单,成本低,工作稳定性较好,方便控制。灌装机械的主要技术指标:(1)灌装液体粘度小于1Pa.s(2)灌装速度6次/min(3)灌装容器尺寸范围:高度20mm-200mm,截面直径70mm(4)系统压力:0.5-3MPa.3.1.2工艺分析1确定机器类型(1)工位所设计的生产线批量不是较大,而且整条生产线的灌装动作也不是较多,所以用单工位的灌装机。因为其结构较为简单,可以控制成本。(2)运动形式液体包装机的运动有间歇式和连续式两种运动类型。连续性的生产量较大,但其结构复杂,而且控制要求精度较高。间歇式的生产量不是很大,而且结构简单,成本低。所以根据设计要求,选用间歇式。2确定包装程序,工艺路线和工位数(1)包装程序灌装瓶运动到位后,由推动液压缸将其顶起,进行灌装,灌装完成后再将其推到下一个生产工位。(2)工艺路线单工位的液体灌装工艺路线有多种,如直线型分布,依照工艺顺序将生产线布置成直线,也可以将其分布成立体型等等。设计要求中指出要降低生产成本,要求控制方便,所以选用直线型的工艺路线。(3)工位数因为生产批量不是很大,所以选用单工位。这样就可以省去主传动系统,简化了结构。3.1.3对执行构件的运动要求(1)输送系统要求运动平稳,工作噪声较小,在规定的时间内将灌装瓶输送到指定的灌装平台上。(2)顶起部件的运动要求可以将灌装平台和其上部的灌装瓶顶起,并起支撑的作用。输送部件运动要求在规定的时间内将物体推到规定的位置。(3)液体灌装要求灌装动作要稳定,而且对灌装精度有较高的要求。(4)成品输出,灌装完成后还要将灌装瓶推送到指定的下一条生产线上,再由输送机构将其输出。3.1.4机构选型一 供送液体系统的机构因为灌装的是低粘度的液体,所以液体的供送可以选用液压泵,也可以借助高液位依靠液体的自身重力完成灌装。但采用高液位灌装时,灌装速度是变量,而且对灌装的精度有较大的影响,同时对灌装的稳定性也不利。所以选用一套液压供送装置进行供送。二 供送灌装瓶系统的机构参考现有的的输送机械,选用板式输送机。三 执行机构系统的选型根据工艺分析和设计要求,可以选用液压缸、气压缸做执行机构,也可以选用机械传动。液压系统的优点:1)布置不受严格的空间位置限制,系统布局安装有很大的灵活性,能够组成复杂的系统。2)可以在运用过程中实现无极调速。3)运动均匀平稳。4)操作控制方便,省力,容易实现自动控制。5)液压元件是工业基础件,已经标准化,系列化和通用化。6)单位质量输出功率大,动态性能好。气压执行也具有上面的优点,但气压传动有冲击,不利于系统的稳定性控制。所以选用液压传动作为执行机构。四 传动系统各种传动形式的特点比较:1带传动:带传动的功率不大(可以用于中小功率),结构尺寸比其它传动形式大,但传动平稳,能缓冲 吸收冲击震动,常用于高速传动中。中心距变化范围大,可以用于较远距离的传动,噪音小,结构简单,成本低,安装要求不高。2链传动:链传动的瞬时传动比是变化的,而且有冲击震动,所以不适合于高速传动及传动比要求准确的场合,一般多用于底速传动及传动要求不太严格的场合。中心距变化范围大,可以用于较远距离的传动,在高温,油,酸等恶劣条件下工作,轴承和轴的作用力小。3齿轮齿轮传动:齿轮传动的瞬时传动比是不变化的,而且效率高,体积较小。外形尺寸小,圆周速度及功率范围广。圆柱齿轮的设计加工容易,但速度高时有噪音。斜齿圆柱齿轮传动平稳,噪音小,承载能力高。人字齿轮基本上同斜齿圆柱齿轮相同,它对轴承不产生轴向力。锥齿轮加工困难,开式齿轮传动磨损大。4蜗杆传动:蜗杆传动速度比大,传递运动平稳,但效率低,消耗有色金属。结构紧凑,外形尺寸小,传动比大,传动比不变,无噪声,可以做成自琐机构。5摩擦轮传动:传动平稳,噪声小,有过载保护作用,可以在运行中平稳地调整传动比,广泛地应用于无级调速。6高副传动:可以实现较为准确的要求的运动参数,结构简单,成本低。7螺旋传动:能将旋转运动变成直线运动,并能够以较小的转距得到较大的轴向力,传动平稳,无噪声,无噪声比大,可以用于微调,可以做成自琐机构。8平面连杆机构,空间连杆机构:可以由连续匀速运动转换成轨迹较为复杂的运动,可实现急回运动,有一定位置度或相对位置的运动,低副运动,有利于润滑,可传递较大动力。所以,根据系统设计要求选用链传动。五 自动控制系统为实现灌装生产的有序化和严格控制生产节奏,供液系统,输送系统和执行系统需要配备自动控制装置,以实现生产的有序化和自动化,所以选用单片机进行系统控制。六 机身为适应系统的运转,并考虑生产的批量,底座与箱机架都采用了槽钢。3.2灌装机的总体结构根据包装容器的传送形式,灌装机可以分为直线型和旋转型两种。前者包装容器沿直线作周期性的间隙移动,在停歇时完成灌装。后者,包装容器绕圆周作回转运动,同时进行灌装。直线型灌装机结构简单,成本低,但工作稳定性不如旋转型灌装机。第4章 液料供送系统的设计计算和选用4.1输送管路的设计输液管尺寸的确定 从储液槽到灌装机储液箱的输液管路一般均用圆管铺设.首先要合理选择它的内径和壁厚 (1)圆管内径 设输液管的内径为d(m),截面积为A(),液体在管内的流速为u(m/s),体积流量为v(),由于:故得:可见,欲求d必须先求v和u.为此,又设:W-管内质量流量(kg/s)-液体的密度()-每瓶灌装液体的质量(kg)-灌装机最大的生成能力(pcs/h)逐写出:所以: 在流量保持定值的条件下,虽然提高流速会使管径和设备投资费用都相应减少,但往往要增加输送液料所需的动力和操作费用.因此设计时应根据具体情况参考表10-1适当选取流速,根据系统的设计要求,取u=3m/s所以:(2)圆管壁厚圆管的壁厚一般根据系统的耐压和耐腐蚀等条件,按标准规格选用,选:t=5mm.4.2输送液泵的确定: 要在单位时间内给灌装机储液箱输送一定数量的液体原料,必须借助高位槽或输送泵作动力源.因为高位槽不方便控制液体的量,而且根据连续性方程可知高位槽中的液体原料在下落时会影响供液的压力,所以用输送泵作动力源给灌装机储液箱供液. 为合理确定输液泵的功率,应运用能量守恒定律,亦即流体力学的柏努力方程求解:为了求管子损失压头,需要算出雷诺系数其中:由于,可知液体在管内是紊流的,动能修正系数可取=1.另外,若取管子绝对粗糙度=0.2,经查表得摩擦系数=0.035,则直管阻力损失压头:又查表得标准弯头阻力系数=0.75,球心阀全开时阻力系数=6.4,进口阻力系数=0.5,出口阻力系数=1,则局部阻力损失压头:设灌装机储液箱的自由液面,而储液槽液面为2-2,取=0,=3,管路上多了一个标准弯头,故损失压头:代入有关数值,可得泵的压头则输液泵所需的轴功率:4.3阀端孔口流量的计算液料经灌装阀孔口的体积流量用通式表示为式中-孔口的流通面积() -孔口的流速(m/s)液料流速可由灌装阀端孔口截面0-0与储液槽液面2-2之间所建立的柏努力方程式得求:设储液箱液面的表面积为,其速度折算系数为,按流体连续性原理得相应的流速同样,设某段的截面面积为,其速度折算系数为=,按流体力学的连续性原理得相应的流速:显然:将以上的,带入,经整理得:解出为简化分析计算:令,并取灌装阀的孔口截面压头和流速系数代入可得:由此可见,液料体积流量V主要取决于三个参数:通道流速系数C,孔口流通面积,孔口截面压头H。1)通道流速系数C液料经灌装阀通道所受到的阻力越小,C值就越大,但它小于1。通常,C值用实验的方法确定,也可以通过计算的方法算出。若已知灌装阀的结构及操作条件,通过查表可以确定出各段的阻力系数和。不过阀中各部位的阻力系数不仅难以求出,而且相互之间又有影响,结果使得流速系数降低,要行修正。一般建议取修正系数=0.77-0.87之间。这样修正后的流速系数对灌装低粘度的液体,一般取c=0.5。查参考表,集合设计要求,取c=0.5。2)孔口流通面积在瓶口尺寸允许的条件下应尽可能地取较大的,并且尽量增加该截面的浸润周边长度,以将少雷诺系数,从而使得液体流动更加稳定。3)孔口截面压头H它包括两项:一是,孔口截面的静压头,它除受自由出流或淹没出流的影响外,更重要的是取决于储液箱和灌装瓶内的气压差。另一个是孔口截面位压差,它除受定量方法的影响外,更重要的是取决于储液箱内自由液面对灌装阀端面孔口截面的高度。综合上面的计算,得出:参考表10-2,取用V=3m/s。4.4灌装时间的计算:根据定量方法的和灌装阀管口伸至瓶内位置的不同对灌装时间影响也不同。如图所示,若管口伸至瓶颈部分,随定量杯内的液位逐渐降低,液体流速也会相应降慢,故此灌装过程属于不稳定的管口自由流出出液,即液料体积流量V为变量,它是孔口截面位压头的函数。设定量杯的截面积为定值,当内存液料距离管口的高度为Z时,其瞬时流量将上式转换为则定量杯所存的液料全部注入瓶内所需的灌装时间-定量杯冲满液料时距离管口的高度(m)-定量杯流完液料时距离管口的高度(m)带入有关数据计算得:根据设计要求分析可得,可以满足使用要求。4.5供液系统原理图4.6供液系统所选元件的参数与一些重要参数1液压泵 型号规格 CB-B500 排量 500ml/r 压力 2.5mpa 转速 1450r/min 效率 0.93 驱动功率 6.5kw 表面尺寸 174*120*185mm2节流阀 型号规格 LF-B32H 公称压力 31.5mpa 公称流量 200L/min 质量 15kg3溢流阀 型号规格 YF3-10B-* 通经 10mm 额定流量 63ml/s 调压范围 0.5-16mpa 卸荷压力 0.45mpa 质量 1.9kg4电磁换向阀 型号规格 CE系列 通径 10额定压力 16mpa通过流量 605阀端口流量 110ml/s6灌装时间 6s7管路直径 100mm8管路壁厚 5mm第5章 供瓶系统的设计计算和选用5.1输送线方案的选用板式输送机在工业部门中应用广泛.它可以沿水平方向或倾斜方向输送各种散装物料或成件物品,它也可以用于流水线生产.可以输送比较沉重的,较大的物料或成件物品.也可以在较高的温度环境下输送物快.一 板式输送机的优点:1使用范围广泛.2输送能力大.3牵引链的强度高,可以作长距离的输送.4输送线路布置灵活.5在输送过程中可以进行各种工艺的加工.6运行平稳可靠.二 布置形式:为满足灌装工艺要求,简单布置形式,采用水平布置形式.三 板式输送机的主要部件:1牵引链:2底板:3驱动部分:4张紧部分:5机架:5.2电机到减速器的传动设计与计算:设计一级减速器,具体设计计算如下。参考现有的生产线上的电机,选用电机为:YH100L2,转速2700r/min,额定功率3kw,电流6A,转差率10%,功率因数0.875.2.1轴转速、功率、扭矩的计算第一根轴的转速为电机的转速,=2700(轴1通过联轴器与电机相联)第二根轴的转速为与链轮相联的轴的转速。从上面输送线的计算可以得知=700传动比为 各轴功率的计算:第一根轴 第二根轴 =2.88kw轴的扭矩计算: 从上可以得出如下表格的数据轴号转速输出功率输出转矩传动比效率电机轴2700311轴27002.9710505386099轴7002.88392910.975.2.2直齿圆柱齿轮传动设计1 选择齿轮材料 查表 大小齿轮均用45号钢,调质 2 按齿面接触疲劳强度来计算 确定齿轮传动精度等级 按 估取圆周速度为= 查表选取 公差等级为8级 小轮分度圆直径,由公式可得 齿宽系数查表,按齿轮相对轴承为非对称布置, 可取= 小轮齿数,在推荐值1720中选则。 =17 大轮齿数= = 圆整,取 齿数比 传动比误差 = 误差范围在的范围内,所以合适。 小轮转矩 由前面的计算可知 载荷系数K 使用系数,查表得 =1 动载荷系数 ,查表得初值 = 齿向载荷分布系数 ,查表得 = 齿向载荷分配系数 ,由下式及得 查表并插值 则载荷系数K的初值 弹性系数 查表得 = 节点影响系数 ,查表() 得= 重合度系数 ,查表得 许用接触应力 接触疲劳极限应力,查表得 应力循环次数 = 则查图得接触强度的寿命系数,(不允许有点蚀) =1 硬化强度 =1 接触强度安全系数,按一般可靠度 =,取 = 故由上面的一系列参数可以得出 齿轮模数 查表取 小齿轮分度圆直径的参数值圆整 = =25.5 圆周速度V 与估取值误差不大,对取值影响不大,不必修正 小轮分度圆直径 大轮分度圆直径 中心距a 齿宽b 大轮齿宽 小轮齿宽 3 齿根弯曲疲劳强度校核计算: 齿形系数 查图867 小轮 =2.9 大轮 =2.8应力修正系数 查图868小轮 =1.54大轮 =1.73 重合度系数 许用弯曲应力由式(871)得 弯曲疲劳极限 查图872 = = 弯曲寿命系数 查图873 =1 =1 尺寸系数 查图874 =1 安全系数 查图827 =1.3 则 故 5.2.3轴的结构设计: 第一根轴的结构设计及分配 轴的结构设计1拟定轴上零件的装配方案2根据轴向定位要求确定直径和长度轴段1 :轴段1与联轴器相连。由最小直径及剖分式轴承段轴的直径。根据工作需要及工艺要求取轴段1长为 轴段2 :根据端盖的定位及,确定轴段2的长度和直径为 轴段 3 : 根据所选的深沟球轴承6404直径为d=20mm,可以确定轴段3的直径,以及轴承的宽度为19mm,可以定轴的长度为38mm 轴段 4 : 由于小齿轮直径为26mm,与轴的直径相差不大,所以可以将小齿轮与轴段4做成一体,可以定轴段4的直径为,=小齿轮宽度+与箱壁的距离。 轴段5同轴3段一样。第二根轴的结构设计与分配一 根据轴向定位要求确定各轴段直径和长度轴段 1 :根据链轮的直径为270mm,以及宽为100mm,可以将轴的第一段作成花键 轴段 2:根据端盖的定位及,确定轴段2的长度和直径为 轴段 3 :根据所选的轴承型号6407直径为35mm,宽为25mm,以及挡圈。可定轴段3的直径及长度为 轴段 4 :长度比轴一的长度略短些。可取 轴段 5 :轴段5+轴段6=轴段3。可定轴段5的直径为 轴段 6 :轴段6=60-20=40mm 轴的强度校核和受力将在5.5.1中进行分析和计算5.3链传动设计计算:根据系统设计要求和各种传动形式的特点,选用链传动。根据减速器的输出轴进行设计计算。输送链水平布置,按低速设计。1 链轮齿数Z1,Z2:(1)按表8-6选z1。取。(2)(3)速比i1通常2若载荷平稳,尺寸允许可取i=8-10。2 确定链条节距p:(1)计算功率式中p-额定功率-工作情况系数因为工作平稳,所以从表8-8中得:=1.0所以Pc=1.0*7.5=7.5kw。(2)特定条件下,单排链传递功率Po小链轮齿数系数。查表8-9,取=1.12传动比系数。查表8-10,取=1.09中心距系数。查表8-11,取=1.0多排链系数。查表8-12,取=1.0(3)由P0,n,在图8-12中查出节距P和链号:链号05B节距P=8mm,排距Pt=5.64mm,滚子外径=5mm,内链节内宽=3.0mm销轴=8.6mm,极限拉伸载荷=4400N,质量q=0.18kg/m3 确定中心距a和链条节数Lp(1)若a过小,则循环次数增加,加速磨损疲劳,而且包角a1变小,容易发生跳齿。(2)若a过大,可以减少链磨损,延长寿命,但可能有抖动,而且尺寸加大。(3)一般取a0=30p-50p。amax=80p。取=40p=40*7.5=300mm。(4)则链条长度为:(5)Lp圆整,取偶数L=196。(6)计算实际中心距:(7)a的差值为1.7mm50kg所以,可以使用,安全。 (3)动载荷的计算:板式输送机牵引力的动载荷计算可按下式计算-牵引链动载荷(kg)-牵引链的最大加速度()-重力加速度(取10)-输送机行走部分换算质量的减少系数。因为Lc=30m,所以=0。5Z-驱动链轮齿数t-牵引链条节距(m)参考现有的灌装机的结构得知,可以使用。5.5轴系部件的设计计算轴系部件轴系部件包括传动轴,轴承,传动件以及键。本系统中传动件为链传动,其设计已计算完成,现计算传动轴和对轴承进行选用和计算。5.5.1轴的设计计算传动件装在轴上以实现回转运动和传递功率,支撑传动件是机器中不可缺少的通用零件。1轴的材料要求:由于轴的载荷通常是变载荷,或变应力,故材料应具备较好的强度和韧性。对轴的表面与支承有相对滑动的轴,还需要求材料有较好的耐磨性。2材料:通常材料与热处理(1)碳素钢:主要是45号钢,经调质或正火等热处理;轻载荷或不重要的场合可以使用Q235,Q255,Q275等普通碳素钢;(2)合金钢:常用40Cr,38CrSi,20CrMnTi,35SiMn,38CrMnAlA等合金钢,可以用于重载荷,要求重量轻或耐磨的公况下。热处理后或沾火后皆可以提高强度。但对应力集中较为敏感,所以应采用较低的表面粗糙度,在结构设计时尽量消除或减少应力集中源。要求以刚度为轴的主的重要轴,由于合金钢与碳素钢的弹性模量相差不大,所以不宜采用较贵的合金钢。(3)球墨铸铁:吸收冲击较好,对应力集中适应性强,可以铸,获得较复杂的形状,但韧性低3毛坯:一般可以用圆钢为毛坯,较重要的轴则需锻造,也有铸造毛坯。4初算轴径计算公式:c与材料的许用应力有关,可以参考表19-2p轴的传动功率(kw)n轴的转速(r/min)所以:因为轴上有双键,所以d增加7%d=43.29*1.07=46.32mm取d=60mm5结构设计(1)计算转矩:T=9550*P/n =9550*7/140 =477.5N.m查表得 K=1.5Tc=477.5*1.5=716.25(2)为轴向夹紧,须取与配合的轴长度要小一些(3)定位轴肩直径一般须增大不小于5mm.。(4)取轴径d=60mm,轴段长L=82mm(5)查手册确定键的尺寸参数选用A型键14*9*75和A型键18*11*70与轴承盖子相关的尺寸:由轴径线速度选密封形式V= 当v10m/s,时用皮碗密封;当v=6m/s-30m/s,时用非接触式密封。V=0.44m/s2*100000r()时可以用油润滑。=22001N;,因=500/15300=0.0349,用线形插值法可求得e=0.23,与原估计相近,适用。5.5.3键的校核计算键是一种标准件,根据连接的具体结构,使用要求以及工作条件选择合适的类型,最后按连接的直径从标准中选用相应的剖面尺寸,并选择键的长度。键长要比轮毂的长度短并且符合键长标准,然后进行键连接的强度进行校核因为使用普通平键,所以对其进行校核。键的长度为L,轴的直径为d的平键当轴传递转矩T时,键的工作平面压力N的作用,工作面受挤压,键受剪切,失效形式是键,轴槽和轮毂槽三者中最弱的工作面被挤压破坏和键被剪坏。当键是用45钢制造时,主要失效形式是压溃,所以通常只进行挤压强度计算。假定挤压应力在键的接触面上是均匀分布的,此时挤压强度条件是剪切强度强度条件为式中d-轴的直径(mm)h-键的接触长度(mm)-许用挤压应力(MPa)-许用剪切(MPa)键的材料一般采用抗拉强度极限-的精拔钢制造,常用材料为45号钢;轴的材料一般为钢;而轮毂材料可能是钢或铸铁。当计算结果不能满足强度要求时,可以用双键。所选用的键符合强度要求,可以使用。第6章 灌装系统设计和选用6.1灌装机储液箱的尺寸确定6.1.1储液箱容量的计算储液箱容量应能保证系统工作时储液箱其最底液面高于定量杯口5mm以上,但不能大于定量杯的最高位置, 储液箱应能保证供液的充足.系统停止工作时其最高液面不超过储液箱高度的80%,当系统中的液体全部返回储液箱时,液体不能溢出箱外.储液箱有效容积确定:-泵的流量(ml)-与系统有关的经验系数,对于低压系统,取2-4;对于中压系统,取5-7;对于高压系统,去8-12。取=2。=2*=2*20000ml=40000ml.6.1.2结构设计储液箱的长宽高尺寸是根据储液箱的有效容积来确定,它的长宽高按1:1:1-1:2:3结合系统的发热和散热及热平衡原则开计算,因为系统中发热少,所以无需热平衡效核.参照现有的水箱结构尺寸,定其长宽高分别为:900mm,500mm,200mm。3储液箱内壁应进行加工处理储液箱需要进行喷丸,酸洗和表面清洗,内壁可以涂一层塑料簿膜或清漆6.2储液箱上的一些辅件的说明1灌装的液体中没有需要过滤的杂质,所以不需要增加过滤器件.2储液箱的上腔必须维持一定的压力,保证灌装的速度,所以储液箱上应设置保压气孔,而且需要增加空气过滤器件.3系统中不需要蓄能器.因为泵的流量经节流阀后所得流量同灌装容积相等,而且泵的工作是稳定的,不考虑系统泄露.4管路直径和接头参照供料系统部分的设计.液压系统中使用的管子种类有刚管,紫铜管,橡胶管5管路中需要压力表6管路中需要温度表7管路中需要有液位观察器件8密封件的选用:0型密封圈.6.3罐装方法与定量方法的选用6.3.1灌装方法由于液料的物理化学性质各有差异,在灌装时,就有着不同的灌装要求。液料由储液装置灌入包装容器常采用以下几种方法。(1)常压法灌装常压法灌装是在大气压力下,直接依靠常压法灌装液体的自重流入包装容器内。常压法灌装的工艺过程为:1)进液排气:液体进入容器,同时容器内的空气被排除。2)停止进液:容器内的液体到达定量的要求时,进液停止。3)排除余液:排除气管中的残液,该过程对排气至储液箱上部气室的那些结构是必须的。常压法灌装主要用于灌装低粘度的不含气体的液体。(2)等压法灌装等压法灌装利用储液箱上部气室的压缩空气,给包装容器冲气,使压力接近相等,然后被灌装的液体靠自重流入容器内。等压法灌装的工艺过程为:1)冲起等压2)进液回气3)停止进液4)释放压力。等压法灌装法适用于含气饮料,如啤酒,汽水等的灌装,以利减少所含气体的损失。(3)真空法灌装真空法灌装是在低于大气压的条件下进行灌装。它有两种基本方法:一种是差压真空式,让储液箱内部处于常压状态,而只对包装容器内部抽气,使其形成一定的真空度,液体依靠两容器内的压力差,流入包装容器内。一种是重力真空式,让储液箱和包装容器处于接近相等的真空状态,液体靠自重流入该容器内。目前,国内常用差压真空式,它结构简单,工作可靠。真空法灌装的工艺过程为:1)瓶抽真空2)进液排气3)停止进液4)余液回流。真空法灌装法适用于灌装粘度较大的液体和有毒的液体。这种方法不但能提高灌装速度而且能减少液体与容器内的残存空气的接触和作用,故有利于保存产品,还能限制有毒性的气体和液体的外散,从而改善操作条件,但对灌装含有芳香性气体的酒类却是不适用的。(4)虹吸法灌装虹吸法灌装是应用虹吸原理使液料经虹吸管被吸入容器,直至两者液位相等为止。虹吸法灌装适合灌装低粘度不含气体的液体灌装,结构简单,但灌装速度较低。(5)压力法灌装压力法灌装是借助机械或气液压等装置活塞往复运动,将粘度较大的液体从储液箱吸入活塞缸内,然后再强制压入待灌装的容器内。这种方法有时也用于汽水之类饮料的灌装,可依靠本身所具有的气力直接灌入瓶内。在灌装方法的选择时,除考虑液体本身的粘度特性以外,还必须认真分析产品的工艺要求以及灌装机械设备的结构与运转情况。同时,在灌装过程中,还要求设法减少液体和空气的接触,并尽量消除瓶颈残留空气的影响。综上叙述,选用常压法灌装。6.3.2定量方法液体定量多用容积式定量法,大体上有如下三种。(1)控制液位定量法控制液位定量法是通过灌装时控制被灌装容器的液位来达到定量值的。(2)定量杯定量法定量杯定量法是将液料先注入定量杯中,然后再进行灌装。若不考虑液损,则每次灌装的液体容积应与定量杯的相应容积相等。(3)定量泵定量法定量泵定量法是采用机械压力灌装的一种定量方法。每次灌装物料的容积与活塞往复的行程成正比。比较上面的三种定量方法,不难了解,第二种方法由于直接受到瓶子容积精度以及瓶口密封程度的影响,其定量精度较差,结构简单,至今还被使用。实际上,选择定量方法首先应考虑产品所需要的精度。而定量的精度与产品有关,越是名贵的产品,其计量误差应取得较小。此外,选择定量方法还要考虑液体本身的工艺特性。结合设计要求选用定量杯定量法。所以,灌装阀的结构简图:第7章 执行系统的设计计算和选用7.1动作分析与执行件的选用7.1.1动作分析当灌装瓶子的送料机构将料送到位后,升降液压缸将托盘以及灌装瓶顶起,进行灌装. 灌装结束后下降,然后推动液压缸工作,将托盘以及灌装瓶推到下一条输送生产线,之后推动液压缸收回,系统回位,进行下一个工作循环.灌装系统要求灌装要稳定可靠,迟滞小,所以选用液压传动教好.7.1.2执行件的选用选用液压传动系统是针对液压刚压力和速度的控制,把系统的油液压力和缸的运动速度控制在一定的范围内,既满足了使用要求,又确保了系统安全,平稳的运行。7.2设计分析与方案设计设计分析油缸最大工作行程400mm 额定工作油压6MPa移动负载质量36kg 移动速度控制6m/min 加速度的大小0.1 m/s 加速和减速时间均为0.2 s为了使系统运行平稳可靠可以把液压缸运行划分为几个过程,基本过程: 起动,加速,差动快进,工进,快退,原位停止. 1 液压元件的选择和比较 系统只要求保证液压缸有一定的压力和速度就可以了,所以其设计发难有多种。在机械部分上的压力控制可以选用溢流阀,减压阀,顺序阀等调节,也可以用硬编传感器璧还控制,在速度上可以用节流阀,调速阀调节,位移可以用电容传感器,位移传感器,电杆传感器,限位开关等尽现测量。 液压缸有双活塞杆液压缸,单活塞杆液压缸,增压缸,增速缸等。在机电控制部分主要有单片机控制和PLC控制. 对液压缸的选择进行比较,活塞杆液压缸运动范围较大,主要用于大型设备中。由于本题负载较小,运动速度也不大,所以选用满足一般使用要求的活塞杆液压缸,制造成本低,安装制造方便。 压力控制上,压力控制与传感器测量的选择。如果选用传感器,势必要遇到闭环控制,灵敏度高,非线性误差等,操作起来不容易。 选用压力阀,成本低,使用方便,选用先导型溢流阀性能较好,压力调节精度高,且可以实现远程控制调节。由于工作负载不大,变化也不大,而且对速度要求也不高,所以选用节流阀速度控制就可以满足使用要求,若选用调速阀只能安装在油路上,出口压力随执行环节负载而变,成本高。 2电气设计 选用单片机控制成本低,控制精度高,因此选用单片机。 3电动机选型 电动的种类很多,一般液压缸使用在大功率的场合,而且往往是环境恶劣的地方,所以选用的必须保证在这种场合电动机能正常工作,经过考虑选用Y系列封闭式异步电动机较适合,效率高,耗电少,性能好,噪声低,振动小,体积小,重量轻,运行可靠维修方便。 7.3机械液压系统设计与计算 1.负载移动力分析 负载移动阻力F=500N,惯性力: 100=50N,设负载动摩擦系数0.1,静摩擦阻力, 0.1*(100*10)=100N,0.2*100*10=200N ,考虑液压缸密封装置的摩擦阻力(取液压缸的机械效率m0.9),则液压缸在各工况阶段的负载值见表1-1 表1-1液压缸各运动阶段负载表: 运动阶段计算公式液压缸负载()液压缸推力()启动200223加速150166.7快进100111灌装600666.7缩回100111停止5055.62.运动分析:根据条件,快进、快退速度为,由于加速时间很短所以可忽落不计。因此设定其行程分别为100mm和300mm。确定液压缸的参数:(1)、液压缸的工作压力:6Mpa(2)、确定液压缸尺寸:选用单活塞式液压缸,并使。采用差动连接,因管路中有压力损失。工进时,为使运动平稳,在液压缸回油路上要加背压阀,背压法一般为(5-15)*pa,选取背压阀10*pa。由表11可知,最大负载为工进阶段的负载666.7N ,根据,可求出液压缸大腔面积为1.21*工况计算公式负载(N)液压缸N(kw)开启启动N=Q*223=0=5 22.3_16.67_加速166.7顶起11111.10.01*0.95灌装666.733.30.004*1.58缩回启动22322.3_加速166.716.7_缩回11111.10.01*1.49停止0000012.4mm根据2348-80 圆整成就近的标准值,得16mm,液压缸活塞直径d=D/=11.39mm,圆整后取d=12mm,于是液压缸有效面积为:*=2 = 按最低工进速度验算液压缸尺寸,查产品样本,调速阀最小稳定流量,因工进速度v=0.02m/s为最小速度,则由,=0.04,满足最低速度要求。4.计算液压缸各工作阶段的工作压力、流量、和功率:根据液压缸的负载图和速度图及液压缸的有效面积,可以算出液压缸工作过程各阶段的压力流量和功率,在计算工进时背压按代人,快退时背压按 代入计算。5.液压缸壁厚和外径的计算液压缸的壁厚由液压缸的强度条件来计算我们这里采用无缝钢管材料,其壁厚按薄壁圆筒公式计算:R=P3/(2DQ)式中 R-液压缸壁厚(mm) D-液压缸内径(mm) P3-试验压力,一般取最大工作压力的(1.25到1.5)倍,这里取1.3倍 Q-缸筒材料的许用应力。其值为:无缝钢管:Q=100到110Mpa。这里取Q=100Mpa于是得 R=0.834又由于薄壁液压缸的内径D与其厚度r的比值D/d=10综上所述 0.854=R=L/20+D/2式中 L-液压缸的最大行程 D-液压缸的内径于是得 H=20mm(这里取H=34.5mm)活塞宽度B一般取B=(0.6到1.0)D;这里取B=20mm缸盖滑动支撑面的长度L1根据液压缸内径D确定:当D=80mm时,取L1=(0.6到1.0)D,这里取L1=25mm为保证最小导长H,必要时可在缸盖与活塞之间增加一隔套K来增加H的值。隔套的长度C由需要的最小导长H决定,即 C=H-(L+B)/2,取C=14。9.缸体长度的确定液压缸缸体内部长度应等于活塞的行程与活塞的宽度之和。缸体外形长度还要考虑液压缸俩端端盖的厚度。一般液压缸缸体长度不应大于内径的20到30倍。7.4液压系统回路方案设计(1)调速回路:该液压系统功率小,因此选用节流阀调速方式。考虑运动过程中进退两种工况,宜采用调速阀来保证速度稳定,并将调速阀装在液压缸回油路上阻尼作用,使负载低速运动时比较平稳。(2)换向调速回路和卸荷回路:负载采用单活塞杆液压缸驱动。由工况可知,系统压力和流量不大,同时考虑负载实现自动化移动,选用三位四通电磁换向阀,并对流量的控制。(3)快速运动回路:为实现负载快速进给,选用三位四通电磁换向阀构成液压缸的差动连接。这种连接的快速运动会回路,结构简单,也比较经济。(4)压力控制回路由于液压系统流量较小,负载工作进给时,采用回油路节流调速,故选用定量泵供油。比较简单,经济, 7.5选择液压元件: 1、液压泵的参数计算取液压系统的泄漏系数k=1.1,则液压泵的最大流量k()=1.1*0.2=0.22,根据拟订的液压系统是回油路节油路节流调速,进油路损失pa,故液压泵工作压力为: =(22+5)*=27pa。根据、和已选定的单向定量泵形式,查手册选用YB-D型定量叶片泵。该泵额定压力为10Mpa,转速为600-2000r/min,该泵额定流量为0.2*,由工况分析知,最大功率在快退阶段,如果取液压缸的效率为0 .75,驱动液压泵最大输入功率为:=944w查电工手册选取1200w的电动机。2.选择控制元件: 根据系统最大工作压力的通过元件的最大流量,选用各类阀的规格,见表1-7。 表1-7 选用各类阀的规格序号控制元件名称型号规格技术数据(pa)Q=()实际流量Q()额定流量时压力损失1溢流阀YF3-10B=100Q=0.317*0.1*卸荷压力1-1.52三位四通阀电磁换向阀34D-25BP=100Q=0.317*0.1*23顺序阀Q1-25BP=100Q=0.317*0.1*4单向阀1-25BP=100Q=0.317*0.1*1.53辅助元件选用说明:滤油器:液压泵吸油口需装粗滤器,选用XU-16x100J线隙式100um进口滤油流量Q=16L/min。7.6液压系统性能验算: (1)、回路中压力损失: 上面已确定管路直径d=5mm,长度在管道布置图前暂按进油管、回油管均为L=2m估算。油液运动粘度取v=1.5x,以下为验算工进和快退时的压力损失。(2)、确定液压泵工作压力:工进时,负载压力:=526=液压泵工作压力:P+ =(61+5.49)*=快退时,负载压力:=液压泵工作压力:P+(10.9+6.98)*=(3)、液压系统的效率: 由于在整个工作循环中,工进占用时间最长,因此,系统的效率可以用工进时的情况来计算。工进速度为0.02m/s,则液压缸的输出功率为:=Fv=6667*0.02=13,33W液压缸输出功率:=PQ=67*0.1*=670W工进时液压回路效率:=0.04 液压系统效率:,取液压泵效率=0.75,液压缸效率=0.88,液压缸效率于是0.75*0.88*0.04=0.03(4)、液压系统的发热温升验算: 液压泵输入功率:=893*(1-0.03)=893W液压缸有效功率:=15.4W系统总发热功率:=(1-)=893*(1-0.03)=844W油箱散热面积:A=1.15油液温升,取=15,则=48显然温升=超过允许值,应改善冷却条件,如采用风扇冷,值可取20,同时增大油箱散热面积,V=7*12(L)=84*,于是:A=1.5=28故没有超过允许温升25-30的范围。第8章 控制系统的设计和选用8.1水箱液位控制图7-48是水位控制原理图,图中虚线表示允许料位变化的上下限。在正常情况下,应保持料位在虚线范围之内。为此,在料仓内的不同高度安装2个料位检测器,以感知料位的变化情况。其中,A处于上限料位,B处于下限料位,A、B各通过一个电阻与地相连。电机带动泵供料,单片机控制电机转动,以达到对料位控制的目的。供料时,料位上升,当达到上限时,C处的料位器得到信号,此时电机和泵停止供料。当料位处于下限位时,B处的料位器得到信号,启动电机并开始供料。如此反复循环。单片机的控制电路如图7-49所示。对该控制电路作如下说明: 由于8031单片机没有内部ROM,因此需外扩展ROM作为程序存储器。本系统使用2764构成8KB的外扩展程序存储器,74LS373作为地锁存器。 两个料位器信号由P1.0和P1.1输入,这两个信号共有4种组合状态,如表7-6所示:表7-6 料位信号及操作状态表C(P1.1) B(P1.0)操 作00110101电机运转维持原状故障警报电机停转 其中,第3种组合在正常情况下是不可能发生的,但在设计中还是应该考虑到,并作为一种故障状态。 控制信号由P1.2端输出去控制电机。为了提高控制的可靠性,使用了光电耦合。 由P1.3输出报警信号,驱动一支发光二极管进行光报警。程序设计如下程序流程图所示。 主程序: ORG 8000H AJMP LOOP LOOP: ORL P1,#03H ;为检查料位状态作准备 MOV A,P1 JNB ACC.0,ONE ;P1.0=0 则转 JB ACC.1,TWO ;P1.1=1 则转 BACK: ACALL D10S ;延时10秒 AJMP LOOP ; ONE: JNB ACC.1,THREE ;P1.0=0则转 CLR 93H ;P1.30,启动报警装置 SETB 92H ;P1.21,停止电机工作 FOUR: SJMP FOUR ; THREE; CLR 92H ;启动电机 AJMP BACK TWO: SETB 92H ;停止电机工作 AJMP BACK 延时子程序D10S(延时10秒): ORG 8030H MOV R3,#19H LOOP3: MOV R1,#85H LOOP1: MOV R2,#FAH LOOP2: DJ
