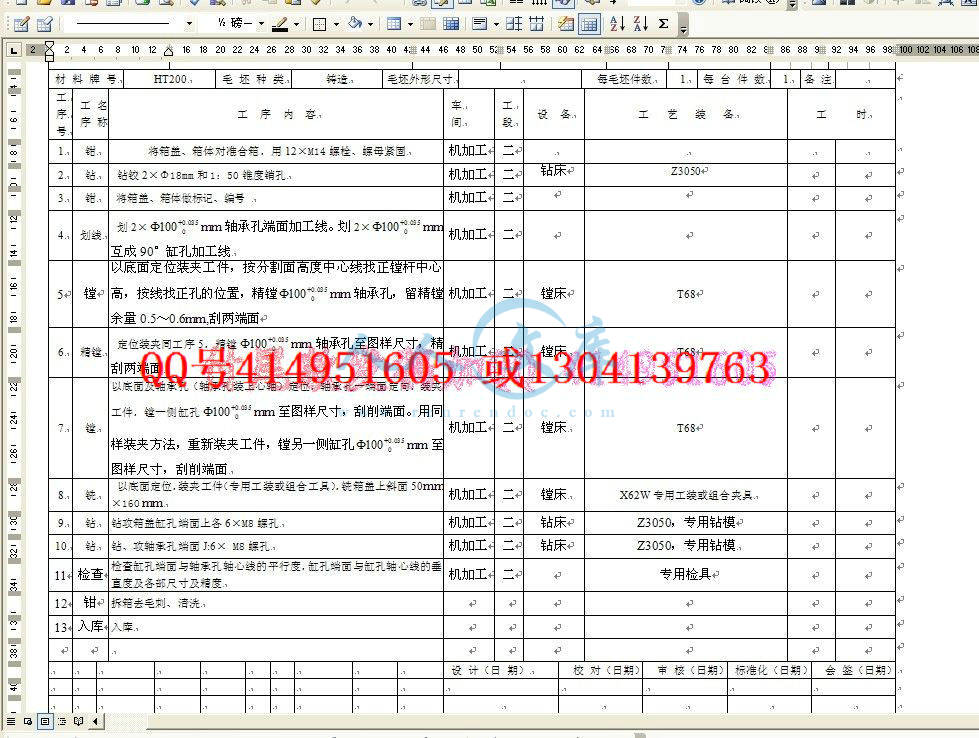

！！曲轴箱机械加工工艺过程卡.doc---(点击预览)

！！曲轴箱体机械加工工艺过程卡.doc---(点击预览)

！！任务245-1P52QFMI曲轴箱体加工工艺规程设计及夹具设计说明书.doc---(点击预览)

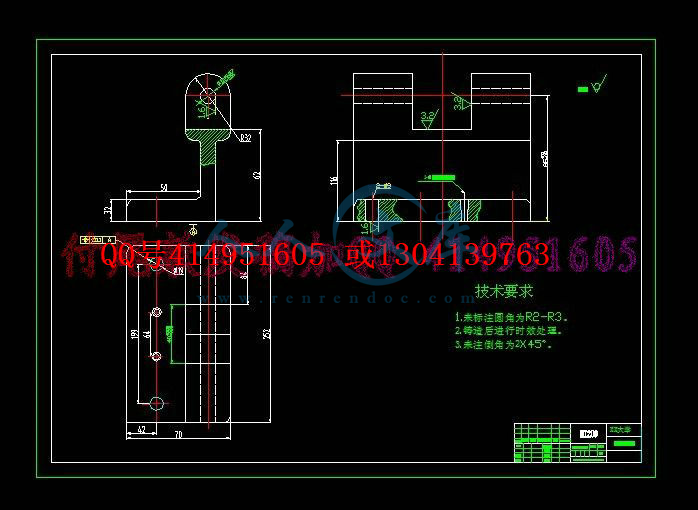

！！任务245-1P52QFMI曲轴箱体加工工艺规程设计及夹具设计[20号]夹具装配图.dwg---(点击预览)

！！任务245-1P52QFMI曲轴箱体加工工艺规程设计及夹具设计.doc---(点击预览)

！！1P52QFMI曲轴箱体工序卡片.doc---(点击预览)

压缩包内文档预览：

编号：365036 类型：共享资源大小：6.67MB 格式：RAR 上传时间：2014-11-16 上传人：好资料QQ****51605 IP属地：江苏

45
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: p52qfmi 曲轴箱体加工工艺规程设计夹具全套 cad 图纸原创毕业设计

资源描述：

【温馨提示】购买原稿文件请充值后自助下载。

以下预览截图到的都有源文件,图纸是CAD，文档是WORD，下载后即可获得。

预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

摘要

本设计1P52QFMI曲轴箱体零件加工过程的基础上。主要加工部位是平面和孔加工。在一般情况下，确保比保证精密加工孔很容易。因此，设计遵循的原则是先加工面后加工孔表面。孔加工平面分明显的阶段性保证粗加工和加工精度加工孔。的基础上，通过输入输出底面作一个良好的基础过程的基础。主要的流程安排是支持在定位孔过程中的第一个，然后进行平面和孔定位技术支持上加工孔。整个过程是一个组合的选择工具。专用夹具夹具的选择，有自锁机构，因此，更高的生产力，对于大批量，满足设计要求。
关键词：1P52QFMI曲轴箱体类零件；工艺；夹具；

ABSTRACT
Basic process of machining the crankcase of the pump body. The main processing parts processing plane and holes. In general, ensure easy to guarantee precision machining holes than. Therefore, the design principle is first machined surface after machining hole surface. Periodic hole machining plane is obvious that rough machining and machining precision machining hole. Based on the basic input and output, the bottom surface as a good foundation process. The main flow arrangement is supported in the positioning hole of the first, and then the processing hole plane and the hole positioning technology support. The whole process is a combination of the selection tool. Special fixture fixture selection, a self-locking mechanism, therefore, higher productivity, for large quantities, to meet the design requirements.
Keywords: crankcase body parts; technology; fixture;

目录
摘要 II
ABSTRACT III
第一章加工工艺规程设计 1
1.1 零件的分析 1
1.1.1 零件的作用 1
1.1.2 零件的工艺分析 1
1.2 1P52QFMI曲轴箱体加工措施 2
1.2.1 孔和平面的加工顺序 2
1.2.2 孔系加工方案选择 2
1.3 1P52QFMI曲轴箱体加工定位基准的选择 3
1.3.1 粗基准的选择 3
1.3.2 精基准的选择 3
1.4 1P52QFMI曲轴箱体加工主要工序安排 3
1.5 机械加工余量、工序及毛坯的确定 6
1.6确定切削用量及基本工时（机动时间） 7
1.7 时间定额计算及生产安排 18
第二章镗Φ55孔夹具设计 22
2.1 研究原始质料 22
2.2 定位、夹紧方案的选择 22
2.3切削力及夹紧力的计算 23
2.4 误差分析与计算 25
2.5 夹具体的设计 26
2.6 夹具设计及操作的简要说明 26
总结 28
参考文献 29
致谢 30

第一章加工工艺规程设计

1.1 零件的分析
1.1.1 零件的作用
题目给出的零件是1P52QFMI曲轴箱体。1P52QFMI曲轴箱体零件的加工质量，并确保组件正确安装。因此，1P52QFMI曲轴箱体加工质量不但影响装配精度和运动精度，又影响精度，性能和寿命。

1.1.2 零件的工艺分析

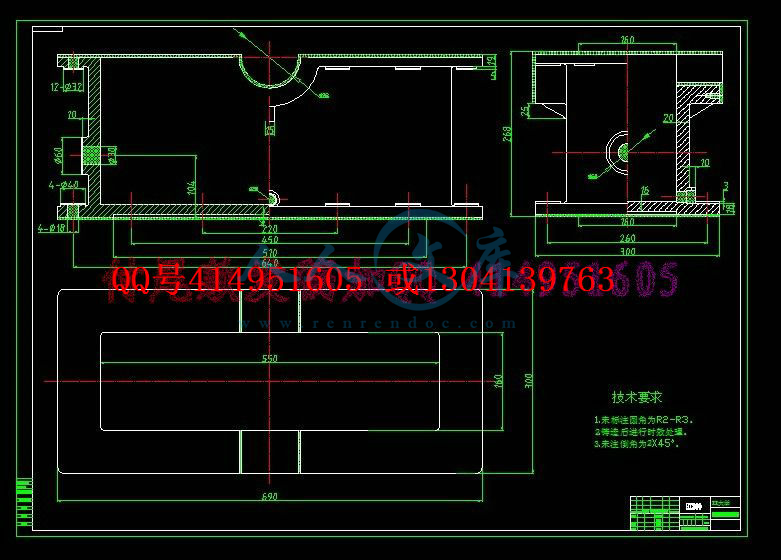

由1P52QFMI曲轴箱体零件图可知。通1P52QFMI曲轴箱体零件图显示。分别安装在五个平面的外表面加工的需要。支持前和后孔。此外，表面还需加工一系列孔。可分三组加工表面。分析如下：
1）箱盖、箱体分割面的平面度公差为0.03mm.
2）轴承孔由箱盖、箱体两部分组成，其尺寸 mm的分割面位置，对上、下两个半圆孔有对称度要求，其对称度公差为0.02mm
3）两个轴承孔mm的同轴度公差为Φ0.03mm.
4）Φ140mm端面对mm孔轴心线的垂直度公差为0.03 mm.
5）箱盖上部2×mm孔端面对其轴心线的垂直度公差为0.03mm.对mm轴承孔轴心线平行度公差为0.03 mm。
6）铸件不得有砂眼、夹潭、缩松等缺陷。
7）未注明铸造圆角R3~R5。
8）未注明倒角2×45°.
9）非加工表面涂防锈漆。
10) 箱体底部做煤油渗漏试验
11) 材料HT200














内容简介：: 宁波大红鹰学院机械加工工序卡片产品型号零件图号产品名称1P52QFMI曲轴箱体零件名称1P52QFMI曲轴箱体共 7 页第 1 页车间工序号工序名材料牌金40刨端面HT200毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸件11设备名称设备型号设备编号同时加工件数刨床B1010A1夹具编号夹具名称切削液专用刨夹具开工位器具编号工位器具名称工序工时准终单件描图工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1分割面定位，按分割面加工线找正，装夹工件，刨底面，留加工余量2mm专用夹具、刨刀、游标卡尺3003000.1625146s装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期宁波大红鹰学院机械加工工序卡片产品型号零件图号产品名称1P52QFMI曲轴箱体零件名称1P52QFMI曲轴箱体共 7 页第 2 页车间工序号工序名材料牌金50刨端面HT200毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸件690*300*26811设备名称设备型号设备编号同时加工件数刨床B1010A1夹具编号夹具名称切削液专用刨夹具开工位器具编号工位器具名称工序工时准终单件描图工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助底图号1以底面定位，装夹工件，刨分割面，留着余量0.40.5mm专用夹具、刨刀、游标卡尺15023.50.232.514.3装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期宁波大红鹰学院机械加工工序卡片产品型号零件图号产品名称1P52QFMI曲轴箱体零件名称1P52QFMI曲轴箱体共 7 页第 3 页车间工序号工序名材料牌金60刨端面HT200毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸件690*300*26811设备名称设备型号设备编号同时加工件数刨床B1010A1夹具编号夹具名称切削液专用刨夹具开工位器具编号工位器具名称工序工时准终单件描图工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1以分割面定位，装夹工件，精刨底面至图样尺寸260mm(注意保留工序7留磨余量)专用夹具、刨刀、游标卡尺25047.10.22.515.8装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期宁波大红鹰学院机械加工工序卡片产品型号零件图号产品名称1P52QFMI曲轴箱体零件名称1P52QFMI曲轴箱体共 7 页第 4 页车间工序号工序名材料牌金90刨端面HT200毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸件690*300*26811设备名称设备型号设备编号同时加工件数钻床Z30501夹具编号夹具名称切削液专用钻夹具开工位器具编号工位器具名称工序工时准终单件描图工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1以分割面定位，装夹工件，用专用钻模，按底面外形找正钻418mm孔，锪440mm专用夹具、高速钢复合钻头、游标卡尺40029.70.45025s装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期宁波大红鹰学院机械加工工序卡片产品型号零件图号钻孔产品名称1P52QFMI曲轴箱体零件名称1P52QFMI曲轴箱体共 7 页第 5 页车间工序号工序名材料牌金100钻孔HT200毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸件690*300*26811设备名称设备型号设备编号同时加工件数钻床Z30501夹具编号夹具名称切削液专用钻夹具开工位器具编号工位器具名称工序工时准终单件描图工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1以底面定位，装夹工件，用专用钻模，按分割面外形找正，钻1216mm孔，锪1232mm内径千分尺、直柄麻花钻48058.340.543161s装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期宁波大红鹰学院机械加工工序卡片产品型号零件图号产品名称1P52QFMI曲轴箱体零件名称1P52QFMI曲轴箱体共 7 页第 6 页车间工序号工序名材料牌金110钻HT200毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸件690*300*26811设备名称设备型号设备编号同时加工件数钻床Z30501夹具编号夹具名称切削液专用钻夹具开工位器具编号工位器具名称工序工时准终单件描图工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1钻、攻放油孔Rc1/3 60圆锥内螺纹，锪平面30mm，钻视油孔30mm，锪平面60mm，钻、攻3M6螺纹孔内径千分尺、直柄麻花钻42010.440.58173s装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期宁波大红鹰学院机械加工工序卡片产品型号零件图号产品名称1P52QFMI曲轴箱体零件名称1P52QFMI曲轴箱体共 7 页第 7 页车间工序号工序名材料牌金120钻孔、攻丝HT200毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸件690*300*26811设备名称设备型号设备编号同时加工件数磨床M7132Z1夹具编号夹具名称切削液专用夹具开工位器具编号工位器具名称工序工时准终单件描图工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1以底面定位，装夹工件，磨分割面至图样尺寸，保证尺寸260mm磨床4204.70.33126s装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期7分类号密级宁宁波大红鹰学院毕业设计(论文)毕业设计（论文）题目1P52QFMI曲轴箱体加工工艺规程设计及夹具设计所在学院专业班级姓名学号指导老师年月日诚信承诺我谨在此承诺：本人所写的毕业设计（论文）1P52QFMI曲轴箱体加工工艺规程设计及夹具设计均系本人独立完成，没有抄袭行为，凡涉及其他作者的观点和材料，均作了注释，若有不实，后果由本人承担。承诺人（签名）：年月日摘要本设计1P52QFMI曲轴箱体零件加工过程的基础上。主要加工部位是平面和孔加工。在一般情况下，确保比保证精密加工孔很容易。因此，设计遵循的原则是先加工面后加工孔表面。孔加工平面分明显的阶段性保证粗加工和加工精度加工孔。的基础上，通过输入输出底面作一个良好的基础过程的基础。主要的流程安排是支持在定位孔过程中的第一个，然后进行平面和孔定位技术支持上加工孔。整个过程是一个组合的选择工具。专用夹具夹具的选择，有自锁机构，因此，更高的生产力，对于大批量，满足设计要求。关键词：1P52QFMI曲轴箱体类零件；工艺；夹具；ABSTRACTBasic process of machining the crankcase of the pump body. The main processing parts processing plane and holes. In general, ensure easy to guarantee precision machining holes than. Therefore, the design principle is first machined surface after machining hole surface. Periodic hole machining plane is obvious that rough machining and machining precision machining hole. Based on the basic input and output, the bottom surface as a good foundation process. The main flow arrangement is supported in the positioning hole of the first, and then the processing hole plane and the hole positioning technology support. The whole process is a combination of the selection tool. Special fixture fixture selection, a self-locking mechanism, therefore, higher productivity, for large quantities, to meet the design requirements.Keywords: crankcase body parts; technology; fixture;目录摘要IIIABSTRACTIV第一章加工工艺规程设计11.1 零件的分析11.1.1 零件的作用11.1.2 零件的工艺分析11.2 1P52QFMI曲轴箱体加工措施21.2.1 孔和平面的加工顺序21.2.2 孔系加工方案选择21.3 1P52QFMI曲轴箱体加工定位基准的选择31.3.1 粗基准的选择31.3.2 精基准的选择31.4 1P52QFMI曲轴箱体加工主要工序安排41.5 机械加工余量、工序及毛坯的确定61.6确定切削用量及基本工时（机动时间）71.7 时间定额计算及生产安排15第2章设计钻底面孔夹具202.1设计分析202.2设计方案论证202.3切削力及夹紧力的计算202.4 设计及操作的简要说明212.5 结构分析212.6 夹具的公差232.7 工序精度分析24第3章磨结合面夹具设计253.1 设计要求253.2 夹具设计253.2.1总体要求253.2.2 定位基准的选择253.2.3 定位方案和元件设计253.2.4 定位误差的计算263.2.5 夹紧力计算273.2.6 夹紧机构的设计293.2.7确定夹具体结构尺寸和总体结构293.2.8夹具设计及操作的简要说明31总结32参考文献33致谢3435第一章加工工艺规程设计1.1 零件的分析1.1.1 零件的作用题目给出的零件是1P52QFMI曲轴箱体。1P52QFMI曲轴箱体零件的加工质量，并确保组件正确安装。因此，1P52QFMI曲轴箱体加工质量不但影响装配精度和运动精度，又影响精度，性能和寿命。1.1.2 零件的工艺分析由1P52QFMI曲轴箱体零件图可知。通1P52QFMI曲轴箱体零件图显示。分别安装在五个平面的外表面加工的需要。支持前和后孔。此外，表面还需加工一系列孔。可分三组加工表面。分析如下：1）箱盖、箱体分割面的平面度公差为0.03mm.2）轴承孔由箱盖、箱体两部分组成，其尺寸 mm的分割面位置，对上、下两个半圆孔有对称度要求，其对称度公差为0.02mm3）两个轴承孔mm的同轴度公差为0.03mm.4） 140mm端面对mm孔轴心线的垂直度公差为0.03 mm.5）箱盖上部2mm孔端面对其轴心线的垂直度公差为0.03mm.对mm轴承孔轴心线平行度公差为0.03 mm。6）铸件不得有砂眼、夹潭、缩松等缺陷。7）未注明铸造圆角R3R5。8）未注明倒角245.9）非加工表面涂防锈漆。10) 箱体底部做煤油渗漏试验11) 材料HT2001.2 1P52QFMI曲轴箱体加工措施从以上的分析。1P52QFMI曲轴箱体加工是平面孔系。一般来说，平面加工要比保证孔精度比较容易一些。因此，在这个过程中确保和孔位置精度。由于是大生产量生产。要考虑因素如何满足提高加工过程中的效率问题。1.2.1 孔和平面的加工顺序1P52QFMI曲轴箱体类零件的加工应遵循的原则一个基准，定位基准的表面处理。然后，整个系统的过程。应遵循这一原则。平平面定位可保证定位牢固可靠，保证各个孔的加工粗糙度和精度。其次，首先先加工面可以去除铸件不均匀表面，进而为孔加工提供前提，也有利于保护刀具。1.2.2 孔系加工方案选择通过1P52QFMI曲轴箱体的加工方案，应选择符合加工方法，加工精度和加工设备。主要考虑加工精度和效率，此外还有考虑经济因素。满足精度和生产率的要求，应选择在的最终价格。根据基1P52QFMI曲轴箱体部要求显示和生产力的要求，目前应用在镗床夹具镗床组合适于。（1）镗套加工在大批量生产中，加工1P52QFMI曲轴箱体通孔通常是在组合镗床的镗模。加工孔镗夹具在设计和制造要求。当镗杆的镗套引导镗，镗模的精度直接保证钥匙孔的精度。镗模提高系统抗振动、刚度。同时加工几个工件的过程。生产效率很高。结构复杂，成本高制造困难，镗模制造和装配在夹具误差镗杆镗衬套磨损等原因。加工精度可通过钻孔获得也受到一定的限制。（2）用坐标镗方法在现代生产中，不仅要求产品的生产率高，而且可以实现大的品种和数量，和产品的升级换代，所需时间短。普通的镗模加工，生产成本高，周期长，难满足要求，和坐标镗可以满足这一要求。镗加工模板还需要利用坐标镗床。随着坐标镗削的方法，需要1P52QFMI曲轴箱体孔的和在直角坐标转换成的和公差的公差，然后用在笛卡尔坐标系统的运动精度镗。1.3 1P52QFMI曲轴箱体加工定位基准的选择1.3.1 粗基准的选择基准的选择应满足下列要求：（1）保证每个重要支持均匀的加工余量；（2）保证零件和管壁有一定的差距。为了满足要求，主要支持应作主要参考孔。作粗基准输入轴和输出轴。因此，主轴承孔的精定位，孔的加工余量必须统一。因与孔的位置，墙是相同的核心的位置。孔的余量均匀保证余量均匀。1.3.2 精基准的选择1P52QFMI曲轴箱体孔与孔，孔与平面，平面与平面的位置。从孔与孔的位置，孔与平面，平面与平面的位置。精基准的选择应能确保在整个过程的统一的管道基本上可以使用参考位置。从管底座零件图的分析，支撑孔平行并覆盖大面积的平面与主轴，适合用作精基准。但与平面定位只能三自由度的限制，如果使用一二孔定位方法对典型的全过程，基本能够满足定位要求的参考。最后，虽然它是装配基准通油管底座地，但因它是对垂直主轴承孔的基础。1.4 1P52QFMI曲轴箱体加工主要工序安排用于零件的批量生产，总是首先产生均匀的基准。基管的处理的第一步是处理一个统一的基础。具体安排第一孔定位粗后，加工顶平面。第二步是定位两个工艺孔。由于顶面处理后到管道基础处理已经完成，除了个人的过程，作定位基准。因此，孔底面也应在两个工艺孔加工工艺处理。工序安排应该是尽可能地先加工表面然后再加工孔。首先粗加工面，然后粗加工孔。螺纹孔钻床的钻头，切削力大，也应在粗加工阶段完成。对于工件，需要精加工是支持前孔与平面结束后。根据以上原则应该先完成加工平面加工孔，但在本装置实际生产不易保证孔和端面互相垂直的。因此，工艺方案实际上是用于精加工轴承孔，从而支持扩孔芯棒定位端处理，所以容易保证的端部的图纸上的全跳动公差。螺纹孔攻丝时，切削力小，可以分散在后期阶段。加工完成后，还要检验入库等操作，卫生打扫干净。根据分析1P52QFMI曲轴箱体加工路线：1铸铸造2清砂清砂3热处理人工时效处理4涂漆非加工表面涂防锈漆5划线划分割面加工线，划mm轴承孔线，照顾壁厚均匀，并保证轴承孔的加工量6刨以分割面定位，按分割面加工线找正，装夹工件，刨底面，留加工余量2mm7刨以底面定位，装夹工件，刨分割面，留着余量0.40.5mm8刨以分割面定位，装夹工件，精刨底面至图样尺寸260mm(注意保留工序7留磨余量)9钻以分割面定位，装夹工件，用专用钻模，按底面外形找正钻418mm孔，锪440mm10钻以底面定位，装夹工件，用专用钻模，按分割面外形找正，钻1216mm孔，锪1232mm11钻钻、攻放油孔Rc1/3 60圆锥内螺纹，锪平面30mm，钻视油孔30mm，锪平面60mm，钻、攻3M6螺纹孔12磨以底面定位，装夹工件，磨分割面至图样尺寸，保证尺寸260mm13钳煤油渗漏试验14检验检查各部尺寸工艺路线一：1铸铸造2清砂清砂3热处理人工时效处理4涂漆非加工表面涂防锈漆5划线划分割面加工线，划mm轴承孔线，照顾壁厚均匀，并保证轴承孔的加工量6刨以分割面定位，按分割面加工线找正，装夹工件，刨底面，留加工余量2mm7刨以底面定位，装夹工件，刨分割面，留着余量0.40.5mm8刨以分割面定位，装夹工件，精刨底面至图样尺寸260mm(注意保留工序7留磨余量)9钻以分割面定位，装夹工件，用专用钻模，按底面外形找正钻418mm孔，锪440mm10钻以底面定位，装夹工件，用专用钻模，按分割面外形找正，钻1216mm孔，锪1232mm11钻钻、攻放油孔Rc1/3 60圆锥内螺纹，锪平面30mm，钻视油孔30mm，锪平面60mm，钻、攻3M6螺纹孔12磨以底面定位，装夹工件，磨分割面至图样尺寸，保证尺寸260mm13钳煤油渗漏试验14检验检查各部尺寸工艺路线二：方案二把钻孔工序调整到最前面了，这样违反先面后孔的规则，并且可能导致孔的基准不足。以上工艺过程详见机械加工工艺过程综合卡片。综合选择方案一：1铸铸造2清砂清砂3热处理人工时效处理4涂漆非加工表面涂防锈漆5划线划分割面加工线，划mm轴承孔线，照顾壁厚均匀，并保证轴承孔的加工量6刨以分割面定位，按分割面加工线找正，装夹工件，刨底面，留加工余量2mm7刨以底面定位，装夹工件，刨分割面，留着余量0.40.5mm8刨以分割面定位，装夹工件，精刨底面至图样尺寸260mm(注意保留工序7留磨余量)9钻以分割面定位，装夹工件，用专用钻模，按底面外形找正钻418mm孔，锪440mm10钻以底面定位，装夹工件，用专用钻模，按分割面外形找正，钻1216mm孔，锪1232mm11钻钻、攻放油孔Rc1/3 60圆锥内螺纹，锪平面30mm，钻视油孔30mm，锪平面60mm，钻、攻3M6螺纹孔12磨以底面定位，装夹工件，磨分割面至图样尺寸，保证尺寸260mm13钳煤油渗漏试验14检验检查各部尺寸1.5 机械加工余量、工序及毛坯的确定“1P52QFMI曲轴箱体” 零件材料采用HT200制造。材料是HT200，硬度HB170到240，大批量生产，铸造毛坯。（1）面的加工余量。根据工步余量如下：粗刨：参照工艺手册第1卷。其余量，现取。精刨：参照工艺手册，其余量值规定为。（2）底面螺孔毛坯为实心，不冲孔（3）前后端面加工余量。根据工艺要求，各工序余量如下：粗刨：参照工艺手册第1卷，铸件公差等级选用CT7。（4）侧面螺孔余量毛坯为实心，不冲孔。 1.6确定切削用量及基本工时（机动时间）工序1：无切削加工，无需计算工序2：无切削加工，无需计算工序3：无切削加工，无需计算工序4：无切削加工，无需计算工序5：以分割面定位，按分割面加工线找正，装夹工件，刨底面，留加工余量2mm机床：牛头刨床B1010A刀具：YG硬质合金刀具。因其单边余量：Z=3mm所以刨削深度：每齿进给量：取：取速度每齿进给量：取取速度机床主轴转速：按照参考文献，取实际刨削速度：进给量：每分进给量：：,取切削工时被切削层长度：由毛坯可知，刀具切入长度：刀具切出长度：取走刀次数为1机动时间：机动时间：所以该工序总机动时间工序7：以底面定位，装夹工件，刨分割面，留着余量0.40.5mm机床：牛头刨床B1010A刀具：YG硬质合金刀具。因其单边余量：Z=3mm所以刨削深度：每齿进给量：取：取刨削速度每齿进给量：取取刨削速度机床主轴转速：按照参考文献，取实际刨削速度：进给量：每分进给量：：根据参考文献,取切削工时被切削层长度：由毛坯可知，刀具切入长度：刀具切出长度：取走刀次数为1机动时间：机动时间：所以该工序总机动时间刨削深度：每齿进给量：取：取刨削速度每齿进给量：取取刨削速度机床主轴转速：按照参考文献，取实际刨削速度：进给量：每分进给量：：,取切削工时被切削层长度：可知，刀具切入长度：刀具切出长度：取走刀次数为1机动时间：机动时间：所以该工序总机动时间工序8：以分割面定位，装夹工件，精刨底面至图样尺寸260mm(注意保留工序7留磨余量)机床：牛头刨床B1010A刀具：YG硬质合金刀具。因其单边余量：Z=3mm所以刨削深度：每齿进给量：取：取刨削速度每齿进给量：取取刨削速度机床主轴转速：按照参考文献，取实际刨削速度：进给量：每分进给量：：根据参考文献,取切削工时被切削层长度：由毛坯可知，刀具切入长度：刀具切出长度：取走刀次数为1机动时间：机动时间：所以该工序总机动时间刨削深度：每齿进给量：取：取刨削速度每齿进给量：取取刨削速度机床主轴转速：按照参考文献，取实际刨削速度：进给量：每分进给量：：,取切削工时被切削层长度：可知，刀具切入长度：刀具切出长度：取走刀次数为1机动时间：机动时间：所以该工序总机动时间工序 10以底面定位，装夹工件，用专用钻模，按分割面外形找正，钻1216mm孔，锪1232mm机床：立式钻床Z3050刀具：根据参照参考文献选高速钢锥柄麻花钻头。钻孔切削深度：进给量：取。切削速度：参照资料表2.441，取。机床主轴转速：，按照参考文献，取所以实际切削速度：切削工时被切削层长度：刀具切入长度：刀具切出长度：取走刀次数为1机动时间：工序11、钻、攻放油孔Rc1/3 60圆锥内螺纹，锪平面30mm，钻视油孔30mm，锪平面60mm，钻、攻放油孔Rc1/3 60圆锥内螺纹，锪平面30mm，钻视油孔30mm，锪平面60mm，钻、攻3M6螺纹孔机床：钻床Z525刀具：麻花钻、扩孔钻、铰刀（1）钻底面M6-6H底孔4.8切削深度：进给量：，取切削速度：，取机床主轴转速：，取实际切削速度：被切削层长度：刀具切入长度：刀具切出长度：走刀次数为1机动时间：进给量：由于其螺距,因此进给量切削速度：参照工艺手册，取机床主轴转速：，取丝锥回转转速：取实际切削速度：被切削层长度：刀具切入长度：刀具切出长度：（盲孔）机动时间：工序12：以底面定位，装夹工件，磨分割面至图样尺寸，保证尺寸260mm机床：磨床M7132Z刀具：砂轮。因其单边余量：Z=0.5mm所以磨削深度：每齿进给量：取：取刨削速度每齿进给量：取取刨削速度机床主轴转速：按照参考文献，取实际刨削速度：进给量：每分进给量：：根据参考文献,取切削工时被切削层长度：由毛坯可知，刀具切入长度：刀具切出长度：取走刀次数为1机动时间：机动时间：所以该工序总机动时间磨削深度：每齿进给量：取：取刨削速度每齿进给量：取取刨削速度机床主轴转速：按照参考文献，取实际刨削速度：进给量：每分进给量：：,取切削工时被切削层长度：可知，刀具切入长度：刀具切出长度：取走刀次数为1机动时间：机动时间：所以该工序总机动时间1.7 时间定额计算及生产安排设年产量是10万件。一年有250个工作日。一个日产量420。一天工作时间的计算8个小时，每部分的生产时间不应超过1.14min。机械加工单（在上述生产类型：）时间定额：大规模生产）因此在单一的时间定额的计算公式的大规模生产：参照工艺手册（大量生产时）大批量生产时间定额公式为：其中：单件时间定额基本时间（机动时间）辅助时间。各种辅助生产加工服务时间，包括装卸时间和辅助时间工作布置场所地、休息时间占操作时间的百分比值工序1：粗、精刨底面机动时间：辅助时间：取工步辅助时间为。在装卸时间非常的短暂，所以取装卸工件时间为。则：根据工艺手册，单间时间定额：工序2：钻底面孔机动时间：根据工艺手册单间时间定额：因此布置一台机床即能满足生产要求。工序3：粗刨凸台机动时间：辅助时间：取工步辅助时间为。装卸时间短暂，所以取装卸工件时间为。则：根据工艺手册，单间时间定额：因此布置一台机床即能满足生产要求。工序4：钻侧面孔机动时间：辅助时间：取工步辅助时间为。由于装卸时间很短，所以取装卸工件时间为。则：根据工艺手册，单间时间定额：因此布置一台机床即能满足生产要求。工序5：粗刨端面机动时间：辅助时间：取工步辅助时间为。则：根据工艺手册，单间时间定额：因此布置一台机床即能满足生产要求。工序6：刨端面机动时间：辅助时间：取工步辅助时间为。所以取装卸工件时间为。则：根据工艺手册，单间时间定额：因此布置一台机床即能满足生产要求。工序9：粗镗支承孔机动时间：辅助时间：参取工步辅助时间为。所以取装卸工件时间为。则：根据工艺手册，单间时间定额：即能满足生产要求工序11：精镗支承孔机动时间：辅助时间：取工步辅助时间为。在加工过程中时间,短暂，所以装卸工件时间为。则：根据工艺手册，单间时间定额：即能满足生产要求工序12：端面螺纹孔攻丝机动时间：辅助时间：取装卸工件辅助时间为。则：参照钻孔值，取单间时间定额：因此布置一台机床即能满足生产要求。工序14：精刨端面机动时间：辅助时间：取辅助时间为。由于在加工过程中装卸时间非常的短暂，取装卸时间为。则：根据工艺手册，单间时间定额：即能满足生产要求工序15：精刨侧面机动时间：辅助时间：取工步辅助时间为。在加工过程短暂，所以取装卸工件时间为。则：根据工艺手册，单间时间定额：即能满足生产要求工序17：底面螺纹孔攻丝机动时间：辅助时间：取装卸辅助时间，工步辅助时间为。则：参照钻孔值，取单间时间定额：因此布置一台机床即能满足生产要求。第2章设计钻底面孔夹具设计任务设计在成批生产条件下,在专用立式钻床上设计钻底面孔夹具2.1设计分析1、18为自由尺寸,可一次钻削保证.该孔在轴线方向的设计基准是以钻套的中心线.径线的设计基准是以轴承孔与另一端面.2、面铣结合面是前一工序已完成的尺寸 3、专用钻床的最大钻孔直径为18mm.主轴端面到工作台面的最大距离H=700mm,工作台面尺寸为375x500mm2, 其空间尺寸完全满足夹具的布置和加工范围的要求。 4、本工序是对孔进行加工，采取移动的夹具，钻模板选用旋式；使用快换钻套。2.2设计方案论证1、定位基准的选择工序结合面是已加工过的平面，且又是本工序要加工的孔19mm的设计基准，按照基准重合原则选择它作为定位基准是比较恰当的。若定位元件采用110的轴承孔，则基准不重合。因此，选择结合面与轴承端面作为定位比较合理。2、夹紧结构的确定当定位心轴水平放置时，在专用钻床上钻19 mm孔的钻前力和扭矩力均由重力与外力来承担，这时工件的夹紧可以有两种方案：（1）在箱体的底面上，采用压板压紧，夹紧力与切削力处于平行状态。这种结构复杂，装卸工件比较麻烦。（2）在箱体的底面上采用螺纹夹紧装置，加紧力与切削力平行，这种结构简单。装卸工件比较容易。2.3切削力及夹紧力的计算刀具：麻花钻，dw=18mm,则F=9.8154.5 ap0.9af0.74ae1.0Zd0-1.0Fz (切削手册)查表得：d0=19mm,ae=195, af =0.2, ap =9.5mm, Fz =1.06所以：F=(9.8154.52.50.90.20.74192201.06) 19=79401N查表可得，铣削水平分力，垂直分力，轴向力与圆周分力的比值：FL/ FE=0.8, FV / FE =0.6, FX / Fe =0.53故FL=0.8 FE =0.879401=63521N FV=0.6 FE=0.679401=47640N FX =0.53 FE=0.5379401=42082N在计算切削力时，必须考虑安全系数，安全系数 K=K1K2K3K4 式中：K1 基本安全系数，2.5 K2加工性质系数，1.1 K3刀具钝化系数，1.1 K2断续切削系数，1.1则F/=K FH=2.51.11.11.163521 =211366N选用螺旋板夹紧机构，故夹紧力 fN=1/2 F/ f为夹具定位面及夹紧面上的摩擦系数，f=0.25则 N=0.52113660.25=52841N2.4 设计及操作的简要说明在设计夹具时，为降低成本，可选用手动螺钉夹紧，本道工序的铣床夹具就是选择了手动螺旋板夹紧机构。由于本工序是粗加工，切削力比较大，为夹紧工件，势必要求工人在夹紧工件时更加吃力，增加了劳动强度，因此应设法降低切削力。可以采取的措施是提高毛坯的制造精度，使最大切削深度降低，以降低切削力。2.5 结构分析按设计步骤，先在各视图部位用双点划线画出工件的外形，然后围绕工件的布置定位，加紧和导向元件再进一步考虑零件的装卸，各部件结构单元的划分，加工时操作的方便和结构工艺性的问题使整个夹具设计形成一个整体。夹具体是夹具的基本组成部分，为了满足加工要求，特定的文件夹应该有足够的刚度和强度，以及更好的结构的过程。由于铸造工艺性好，几乎没有零件的尺寸，形状，同时限制重量和结构的复杂性，良好的减振器，抗压能力好，因此铸造选择材料HT200铸件后，时效处理，以消除应力。对夹具体的设计的基本要求（1）应该保持精度和稳定性在夹具体表面重要的面，如安装接触位置，安装表面的刀块夹紧安装特定的，足够的精度，之间的位置精度稳定夹具体，夹具体应该采用铸造，时效处理，退火等处理方式。（2）应具有足够的强度和刚度在加工过程中夹具体不允许因夹紧力和切削力等外力变形，夹具应有足够的厚度，适当加固刚度。（3）结构的方法和使用应该不错夹较大的工件的外观，更复杂的结构，之间的相互位置精度与每个表面的要求高，所以应特别注意结构的过程中，应处理的工件，夹具，维修方便。再满足功能性要求（刚度和强度）前提下，应能减小体积减轻重量，结构应该简单。（4）应便于铁屑去除在加工过程中，如果不及时清除，切削热的积累会破坏夹具定位精度，也会破坏的定位精度，甚至发生事故。因此，在这个过程中的铁屑不多，可适当增加定位装置和夹紧表面之间的距离增加的铁屑空间：对切削过程中产生更多的，一般应在夹具体上面。（5）安装应牢固、可靠夹具安装在所有通过夹安装表面和相应的表面接触或实现的。当夹安装在重力的中心，夹具应尽可能低，支撑面积应足够大，以安装精度要高，以确保稳定和可靠的安装。夹具底部通常是中空的，识别特定的文件夹结构，然后绘制夹具布局。图中所示的夹具装配。加工过程中，夹具必承受大的夹紧力切削力，产生冲击和振动，夹具的形状，取决于夹具布局和夹具和连接，在因此夹具必须有足够的强度和刚度。在加工过程中的切屑形成的有一部分会落在夹具，积累太多会影响工件的定位与夹紧可靠，所以夹具设计，必须考虑结构应便于铁屑。此外，夹点技术，经济的具体结构和操作、安装方便等特点，在设计中还应考虑。在加工过程中的切屑形成的有一部分会落在夹具，切割积累太多会影响工件的定位与夹紧可靠，所以夹具设计，必须考虑结构应便排出铁屑。1、夹具采用分铸式铸件组合的结构。铸造简单，刚性较好。为保证铸件壁厚均匀，内腔掏空；为减少加工面，各部件的结合面处设置铸件凸台。2、定位板和定位钉安装在夹具体的底面与侧面并通过夹具体的孔与底面的平行度，保证工件底面与夹具底面的平行度。3、为了便于装卸零件，夹具采用了铰链式的钻模板结构。以保证钻套的位置精度，用琐紧螺钉锁紧。2.6 夹具的公差1、制订夹具公差的基本原则和方法（1）满足误差不等式并有精度储备的的原则零件加工中受工艺系统各种误差因素的影响而使加工尺寸产生一定的误差，设除夹具本身之外工艺系统其他各误差环节所造成的总和，同时考虑到要维持夹具的使用精度，在寿命期内应留出允许的磨损公差为m.因此，夹具的制造误差应当保证被加工工件的尺寸误差在考虑上述两项误差之后。仍在允许的尺寸公差范围之内于是就有不等式（2）、基本尺寸按工件相应尺寸的平均值标注并采用双向对称偏差的原则。为了便于尺寸计算和误差分析，并尽可能避免计算中的错误，凡是夹具上与被加工主件尺寸相应的尺寸，其基本尺寸均应按工件尺寸的平均尺寸标注，其公差取工件尺寸公差的1/21/5标注。底面与结合面的尺寸为160，选用尺寸偏差时为1600.36mm.2.与加工要求没有直接关系的加具尺寸公差的制订与加工要求无直接关系的尺寸是指不直接与零件加工尺寸相对应的夹具尺寸。他们的尺寸公差无法从工件上相对应的尺寸来确定。但他们的公差也并非对加工精度没有影响。属于这种夹具公差的多为夹具内部结构配合尺寸公差，如定位元件与夹具体、可换钻套与衬套、导向套与刀具、铰链连接的轴与孔、夹具机构上各零件的配合尺寸公差等。这类尺寸公差主要是根据零件的功用和装配要求，直接根据国家标准规定的公差配合来选用的。如夹具中起导向作用并相对滑动的连接副一般选用;有相对活动而无导向作用的连接副一般选用、；铰链连接则按基轴制选用、等间隙配合。2.7 工序精度分析在夹具设计中，当结构方案确定后，应对所设计的夹具进行精度分析和误差计算。影响原始尺寸18的各项误差分析1、重合,故产生定位误差。定位尺寸160mm定位尺寸公差=02mm，在加工尺寸方向上的投影，这里I的方向与加工方向是一致的，所以=0.2mm,因为平面定位。所以故2、垂直度所引起的夹具安装误差，对工序尺寸18的影响均小，既可以忽略不计。3、面到钻套座孔之间的距离公差，按工件相应尺寸公差的五分之一，。4、通常不超过0.005mm.。5、偏移用概率法相加总误差为：0. 098137mm0.2mm从以上的分析可见，所设计的夹具能满足零件的加工精度要求。第3章磨结合面夹具设计3.1 设计要求为了提高劳动生产率和降低生产成本，保证加工质量，降低劳动强度，需要设计专用夹具。对于磨结合面夹具设计，由于对加工精度要求不是很高，所以在本道工序加工时，主要考虑如何降低降低生产成本和降低劳动强度。3.2 夹具设计3.2.1总体要求设计夹具，首先要仔细分析加工零件的技术要求，运用夹具设计的基本原理和方法，拟定夹具设计方案；在满足加工精度的条件下，合理的进行安装、定位、夹紧；在完成夹具草图后，进一步考虑零件间的连接关系和螺钉、螺母、定位销等的固定方式，设计合理的结构实现个零部件间的相对运动；根据零件的使用要求，选择相应的材料。3.2.2 定位基准的选择在加工中用作确定工件在夹具中占有正确位置的基准，称为定位基准。据夹具手册知定位基准应尽可能与工序基准重合，在同一工件的各道工序中，应尽量采用同一定位基准进行加工。该零件以三面定位，滑鞍上的装配基准为平面，而它们又是滑鞍上其他要素的设计基准，因此以这些装配基准平面作为定位基准，避免了基准不重合误差，有利于提高滑鞍各主要表面的相互位置精度。有零件图可知,根据本道工序，选底面和侧面为定位基准。 3.2.3 定位方案和元件设计根据以上零件的结构分析以及定位基准的选择，可得定位基准为平面，因此可选择定位元件为支承板,如图4.1定位支承板所示。图3.1 定位支承板根据工序图及对零件的结构的分析，本道工序需限制4个自由度，为了增加定位的可靠行，实际限制了其6个自由度。本夹具采用6点定位原则，用两个固定的支撑板作为一大平面即D面，限制了工件的两个旋转自由度和一个移动自由度；用W面作为一小平面，限制了工件的一个旋转自由度和一个移动自由度；用一个底面C来限制了工件上下移动自由度。3.2.4 定位误差的计算定位误差：其中：，夹紧误差：其中接触变形位移值：查5表1215有。磨损造成的加工误差：通常不超过夹具相对刀具位置误差：取误差总和：从以上的分析可见，所设计的夹具能满足零件的加工精度要求。3.2.5 夹紧力计算根据工件受力切削力、夹紧力的作用情况，找出在加工过程中对夹紧最不利的瞬间状态，按静力平衡原理计算出理论夹紧力。最后为保证夹紧可靠，再乘以安全系数作为实际所需夹紧力的数值。即：安全系数K可按下式计算有：式中：为各种因素的安全系数，查参考文献5表可得：所以有：螺旋夹紧时产生的夹紧力按以下公式计算有：式中参数由参考文献5可查得：螺旋夹紧力：该夹具采用螺旋夹紧机构，用螺栓通过弧形压块压紧工件，受力简图如下：图4.1受力简图由表得：原动力计算公式即：由上述计算易得：由计算可知所需实际夹紧力不是很大，为了使其夹具结构简单、操作方便，决定选用手动螺旋夹紧机构。3.2.6 夹紧机构的设计采用螺旋直接夹紧或与其他元件组合实现夹紧工件的机构，统称螺旋夹紧机构。由于这类夹紧机构简单，夹紧可靠，通用性大，故在机床夹具中得到广泛运用。它的主要缺点是夹紧和松开工件时比较费力。本夹具采用移动压板进行夹紧，同时保证了夹紧可靠和动作迅速的要求。同时，由于移动压板标准件，可直接购买，降低了夹具的制造成本。夹紧力的计算单个螺旋夹紧时产生的夹紧力按下列计算：式中： W0单个螺旋夹紧产生的夹紧力（N）； Q 原始作用力（N）； L作用力臂（mm）；螺杆端部与工件间的当量摩擦半径（mm），其值视螺杆端部的结构形式而定，参见机床夹具设计手册第三版表1-2-20；螺杆端部与工件间的摩擦角（）；螺纹中径之半（mm）；螺旋升角（），参见机床夹具设计手册第三版表1-2-21；螺旋副的当量摩擦角（），式中为螺旋副的摩擦角（），为螺纹牙型半角（），参见机床夹具设计手册第三版表1-2-22。3.2.7确定夹具体结构尺寸和总体结构夹具体：夹具的定位、引导、夹紧装置装在夹具体上，使其成为一体，并能正确的安装在机床上。夹具体是将夹具上的各种装置和元件连接成一个整体的最大最复杂的基础件。夹具体的形状和尺寸取决于夹具上各种装置的布置以及夹具与机床的连接，而且在零件的加工过程中，夹具还要承受夹紧力、切削力以及由此产生的冲击和振动，因此夹具体必须具有必要的强度和刚度。切削加工过程中产生的切屑有一部分还会落在夹具体上，切屑积聚过多将影响工件的可靠的定位和夹紧，因此设计夹具体时，必须考虑结构应便于排屑。此外，夹具体结构的工艺性、经济性以及操作和装拆的便捷性等，在设计时也应加以考虑。夹具体设计的基本要求（1）应有适当的精度和尺寸稳定性夹具体上的重要表面，如安装定位元件的表面、安装对刀块或导向元件的表面以及夹具体的安装基面，应有适当的尺寸精度和形状精度，它们之间应有适当的位置精度。为使夹具体的尺寸保持稳定，铸造夹具体要进行时效处理，焊接和锻造夹具体要进行退火处理。（2）应有足够的强度和刚度为了保证在加工过程中不因夹紧力、切削力等外力的作用而产生不允许的变形和振动，夹具体应有足够的壁厚，刚性不足处可适当增设加强筋。（3）应有良好的结构工艺性和使用性夹具体一般外形尺寸较大，结构比较复杂，而且各表面间的相互位置精度要求高，因此应特别注意其结构工艺性，应做到装卸工件方便，夹具维修方便。在满足刚度和强度的前提下，应尽量能减轻重量，缩小体积，力求简单。（4）应便于排除切屑在机械加工过程中，切屑会不断地积聚在夹具体周围，如不及时排除，切削热量的积聚会破坏夹具的定位精度，切屑的抛甩可能缠绕定位元件，也会破坏定位精度，甚至发生安全事故。因此，对于加工过程中切屑产生不多的情况，可适当加大定位元件工作表面与夹具体之间的距离以增大容屑空间：对于加工过程中切削产生较多的情况，一般应在夹具体上设置排屑槽。（5）在机床上的安装应稳定可靠夹具在机床上的安装都是通过夹具体上的安装基面与机床上的相应表面的接触或配合实现的。当夹具在机床工作台上安装时，夹具的重心应尽量低，支承面积应足够大，安装基面应有较高的配合精度，保证安装稳定可靠。夹具底部一般应中空，大型夹具还应设置吊环或起重孔。工件装夹方案确定以后，根据定位元件及夹紧机构所需要的空间范围及机床工作台的尺寸，确定夹具体的结构尺寸，然后绘制夹具总图。详见绘制的夹具装配图。3.2.8夹具设计及操作的简要说明如前所述，应该注意提高生产率，但该夹具设计采用了手动夹紧方式，在夹紧和松开工件时比较费时费力。由于该工件体积小，经过方案的认真分析和比较，选用了手动夹紧方式（螺旋夹紧机构）。这类夹紧机构结构简单、夹紧可靠、通用性大，在机床夹具中很
