立柱联轴器座工艺和钻铣2道典型工序夹具设计【全套CAD图纸】【原创毕业设计】

收藏

压缩包内文档预览:

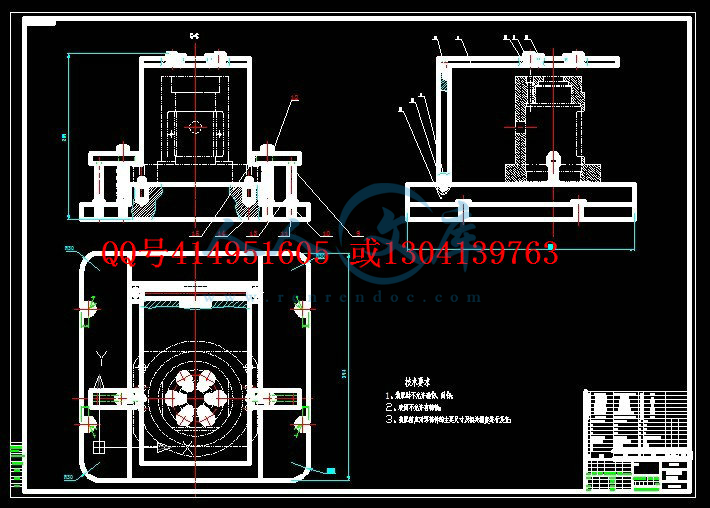

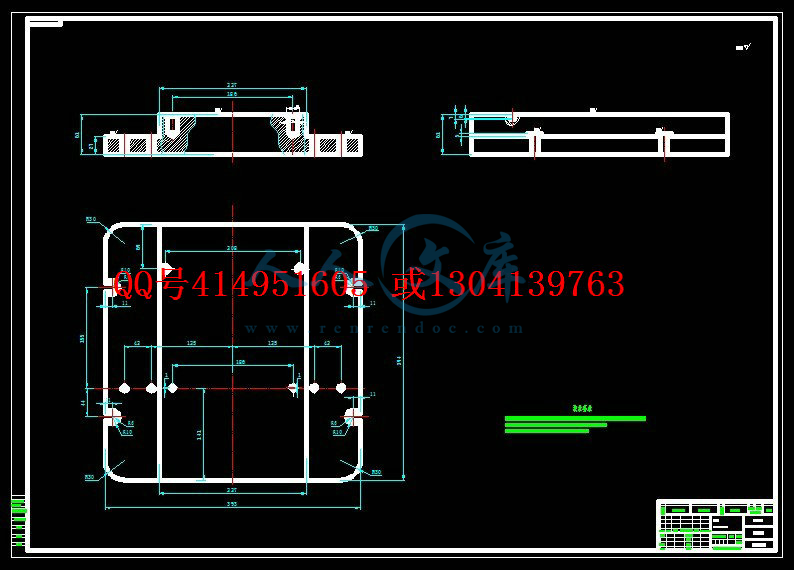

预览图
编号:365134    类型:共享资源    大小:1.16MB    格式:ZIP    上传时间:2014-11-16 上传人:好资料QQ****51605 IP属地:江苏
45
积分
关 键 词:
立柱 联轴器 工艺 以及 典型 工序 夹具 设计 全套 cad 图纸 原创 毕业设计
资源描述:

【温馨提示】 购买原稿文件请充值后自助下载。

以下预览截图到的都有源文件,图纸是CAD,文档是WORD,下载后即可获得。


预览截图请勿抄袭,原稿文件完整清晰,无水印,可编辑

有疑问可以咨询QQ:414951605或1304139763

摘  要
本文是对立柱联轴器座零件加工应用及加工的工艺性分析,主要包括对零件图的分析、毛坯的选择、零件的装夹、工艺路线的制订、刀具的选择、切削用量的确定、加工工艺文件的填写。选择正确的加工方法,设计合理的加工工艺过程。此外还对填料箱盖零件的两道工序的加工设计了专用夹具.
机床夹具的种类很多,其中,使用范围最广的通用夹具,规格尺寸多已标准化,并且有专业的工厂进行生产。而广泛用于批量生产,专为某工件加工工序服务的专用夹具,则需要各制造厂根据工件加工工艺自行设计制造。本论文夹具设计的主要内容是设计磨中心孔夹具。

关键词:立柱联轴器座,加工工艺,加工方法,工艺文件,夹具
Abstract
This paper is on the bracket parts processing application and processing technology and analysis, including the parts of the plan, the choice of blank, the clamping, the craft route making, tool selection, the determination of cutting conditions, processing documents. Choose the correct processing methods, design the reasonable process. In addition to the stuffing box cover part two process designing special fixture.
Machine tool fixture of many kinds, among them, the most widely used common fixture, size specifications have been standardized, and a professional production plant. While widely used in batch production, specially for a workpiece processing services for the fixture, it needs each factory according to workpiece machining technology to design and manufacture. In this paper, fixture design are the main contents of design of fixture for grinding center.
Key words: scaffold, processing technology, processing method, process documentation, fixture

                         目  录

摘  要 2
Abstract 3
1 绪 论 6
2   零件的分析 5
2.1零件的工艺分析 5
3零件的工艺要求 5
3  工艺规程设计 6
3.1 加工工艺过程 6
3.2确定各表面加工方案 6
3.2.1影响加工方法的因素 6
3.3加工方案的选择 7
3.3 确定定位基准 7
3.2.1粗基准的选择 7
3.2.1精基准选择的原则 8
3.4工艺路线的拟订 9
3.4.1工序的合理组合 9
3.4.2工序的集中与分散 9
3.4.3加工阶段的划分 10
3.4.4加工工艺路线方案的比较 11
3.5零件的偏差,加工余量,工序尺寸及毛坯尺寸的确定 12
3.5.1毛坯的结构工艺要求 13
3.5.2零件的偏差计算 13
3.6确定切削用量及基本工时(机动时间) 14
3.7时间定额计算及生产安排 19
4 铣底面夹具设计 22
4.1设计要求 22
4.2夹具设计 22
4.2.1  定位基准的选择 22
4.2.2  切削力及夹紧力的计算 22
4.3定位误差的分析 23
4.4夹具设计及操作的简要说明 24
5 钻孔夹具设计 24
5.1 问题的指出 24
5.2 夹具设计 24
5.2.1 定位基准的选择 24
5.2.2 切削力及夹紧力的计算 25
5.3 定位误差的分析 26
5.4 定位元件设计 26
5.5 定位误差分析 28
5.6 钻套、衬套、钻模板及夹具体设计 28
5.7 夹具精度分析 30
5.8 夹具设计及操作的简要说明 31
总 结 32
参考文献 33
致谢 34


1绪 论

机械设计制造及其夹具设计是我们融会贯通大学所学的知识,将理论与实践相结合,对专业知识的综合运用训练,为我们即将走向自己的工作岗位打下良好的基础。
机械加工工艺是规定产品或零件机械加工工艺过程和操作方法,是指导生产的重要的技术性文件。它直接关系到产品的质量、生产率及其加工产品的经济效益,生产规模的大小、工艺水平的高低以及解决各种工艺问题的方法和手段都要通过机械加工工艺来体现,因此工艺规程的编制的好坏是生产该产品的质量的重要保证的重要依据。在编制工艺时须保证其合理性、科学性、完善性。
而机床夹具是为了保证产品的质量的同时提高生产的效率、改善工人的劳动强度、降低生产成本而在机床上用以装夹工件的一种装置,其作用是使工件相对于机床或刀具有个正确的位置,并在加工过程中保持这个位置不变。它们的研究对机械工业有着很重要的意义,因此在大批量生产中,常采用专用夹具。
而本次对于零件加工工艺及夹具设计的主要任务是:
⑴ 完成零件零件加工工艺规程的制定;
⑵ 完成专用夹具的设计。
通过对零件零件的初步分析,了解其零件的主要特点,加工难易程度,主要加工面和加工粗、精基准,从而制定出零件加工工艺规程;对于专用夹具的设计,首先分析零件的加工工艺,选取定位基准,然后再根据切销力的大小、批量生产情况来选取夹紧方式,从而设计专用夹具。



2   零件的分析
2.1零件的工艺分析
立柱联轴器座是一个很重要的零件,因为其零件尺寸比较小,结构形状较复杂,但其加工孔和底面的精度要求较高,此外还有立柱联轴器座小端面(Φ90端面)端要求加工,对精度要求也很高。零件的底面、中心孔Φ100H7和Φ60H7孔粗糙度要求都是,所以都要求精加工。其中心孔Φ100H7和Φ60H7孔有同轴度公差要求因为其尺寸精度、几何形状精度和相互位置精度,以及各表面的表面质量均影响机器或部件的装配质量,进而影响其性能与工作寿命,因此它们的加工是非常关键和重要的。
3零件的工艺要求
一个好的结构不但要应该达到设计要求,而且要有好的机械加工工艺性,也就是要有加工的可能性,要便于加工,要能够保证加工质量,同时使加工的劳动量最小。而设计和工艺是密切相关的,又是相辅相成的。设计者要考虑加工工艺问题。工艺师要考虑如何从工艺上保证设计的要求。

图2.1 零件零件图
该加工有七个加工表面:平面加工包括零件底面、底部平面;孔系加工包括大、小头孔、小孔。


内容简介:
1南通职业大学毕业设计说明书(论文)题目:立柱联轴器座工艺和钻铣 2 道典型工序夹具设计姓 名: 专业名称: 指导老师: 完成时间: 2摘 要本文是对立柱联轴器座零件加工应用及加工的工艺性分析,主要包括对零件图的分析、毛坯的选择、零件的装夹、工艺路线的制订、刀具的选择、切削用量的确定、加工工艺文件的填写。选择正确的加工方法,设计合理的加工工艺过程。此外还对填料箱盖零件的两道工序的加工设计了专用夹具.机床夹具的种类很多,其中,使用范围最广的通用夹具,规格尺寸多已标准化,并且有专业的工厂进行生产。而广泛用于批量生产,专为某工件加工工序服务的专用夹具,则需要各制造厂根据工件加工工艺自行设计制造。本论文夹具设计的主要内容是设计磨中心孔夹具。关键词:立柱联轴器座,加工工艺,加工方法,工艺文件,夹具AbstractThis paper is on the bracket parts processing application and processing technology and analysis, including the parts of the plan, the choice of blank, the clamping, the craft route making, tool selection, the determination of cutting conditions, processing documents. Choose the correct processing methods, design the reasonable process. In addition to the stuffing box cover part two process designing special fixture.Machine tool fixture of many kinds, among them, the most widely used common fixture, size specifications have been standardized, and a professional production plant. While widely used in batch production, specially for a workpiece processing services for the fixture, it needs each factory according to workpiece machining technology to design and manufacture. In this paper, fixture design are the main contents of design of fixture for grinding center.Key words: scaffold, processing technology, processing method, process documentation, fixture 目 录摘 要 2ABSTRACT 31绪 论 62 零件的分析 52.1 零件的工艺分析53 零件的工艺要求53 工艺规程设计 63.1 加工工艺过程 63.2 确定各表面加工方案63.2.1 影响加工方法的因素63.3 加工方案的选择73.3 确定定位基准 73.2.1 粗基准的选择73.2.1 精基准选择的原则83.4 工艺路线的拟订93.4.1 工序的合理组合93.4.2 工序的集中与分散93.4.3 加工阶段的划分103.4.4 加工工艺路线方案的比较113.5 零件的偏差,加工余量,工序尺寸及毛坯尺寸的确定123.5.1 毛坯的结构工艺要求133.5.2 零件的偏差计算133.6 确定切削用量及基本工时(机动时间)143.7 时间定额计算及生产安排194 铣底面夹具设计 224.1 设计要求224.2 夹具设计224.2.1 定位基准的选择定位基准的选择224.2.2 切削力及夹紧力的计算切削力及夹紧力的计算2254.3 定位误差的分析234.4 夹具设计及操作的简要说明245 钻孔夹具设计 245.1 问题的指出 245.2 夹具设计 245.2.1 定位基准的选择245.2.2 切削力及夹紧力的计算255.3 定位误差的分析 265.4 定位元件设计 265.5 定位误差分析 285.6 钻套、衬套、钻模板及夹具体设计 285.7 夹具精度分析 305.8 夹具设计及操作的简要说明 31总 结 32参考文献 33致谢 341绪 论机械设计制造及其夹具设计是我们融会贯通大学所学的知识,将理论与实践相结合,对专业知识的综合运用训练,为我们即将走向自己的工作岗位打下良好的基础。机械加工工艺是规定产品或零件机械加工工艺过程和操作方法,是指导生产的重要的技术性文件。它直接关系到产品的质量、生产率及其加工产品的经济效益,生产规模的大小、工艺水平的高低以及解决各种工艺问题的方法和手段都要通过机械加工工艺来体现,因此工艺规程的编制的好坏是生产该产品的质量的重要保证的重要依据。在编制工艺时须保证其合理性、科学性、完善性。而机床夹具是为了保证产品的质量的同时提高生产的效率、改善工人的劳动强度、降低生产成本而在机床上用以装夹工件的一种装置,其作用是使工件相对于机床或刀具有个正确的位置,并在加工过程中保持这个位置不变。它们的研究对机械工业有着很重要的意义,因此在大批量生产中,常采用专用夹具。而本次对于零件加工工艺及夹具设计的主要任务是: 完成零件零件加工工艺规程的制定; 完成专用夹具的设计。通过对零件零件的初步分析,了解其零件的主要特点,加工难易程度,主要加工面和加工粗、精基准,从而制定出零件加工工艺规程;对于专用夹具的设计,首先分析零件的加工工艺,选取定位基准,然后再根据切销力的大小、批量生产情况来选取夹紧方式,从而设计专用夹具。2 零件的分析2.1 零件的工艺分析立柱联轴器座是一个很重要的零件,因为其零件尺寸比较小,结构形状较复杂,但其加工孔和底面的精度要求较高,此外还有立柱联轴器座小端面(90 端面)端要求加工,对精度要求也很高。零件的底面、中心孔100H7和60H7孔粗糙度要求都是,所以都要求精加工。其中心孔100H7和60H7孔6 . 1Ra有同轴度公差要求因为其尺寸精度、几何形状精度和相互位置精度,以及各表面的表面质量均影响机器或部件的装配质量,进而影响其性能与工作寿命,因此它们的加工是非常关键和重要的。3 零件的工艺要求一个好的结构不但要应该达到设计要求,而且要有好的机械加工工艺性,也就是要有加工的可能性,要便于加工,要能够保证加工质量,同时使加工的劳动量最小。而设计和工艺是密切相关的,又是相辅相成的。设计者要考虑加工工艺问题。工艺师要考虑如何从工艺上保证设计的要求。图 2.1 零件零件图该加工有七个加工表面:平面加工包括零件底面、底部平面;孔系加工包6括大、小头孔、小孔。 以平面为主有: 零件底面的粗、精铣加工,其粗糙度要求是;2 . 3Ra 立柱联轴器座小端面的粗、精铣加工,其粗糙度要求是。2 . 3Ra 孔系加工有: 62H6和130H7粗、精镗加工,其表面粗糙度为;2 . 3Ra 2X8H7、的小孔钻铰加工,2 . 3Ra零件毛坯的选择铸造,因为生产率很高,所以可以免去每次造型。单边余量一般在,结构细密,能承受较大的压力,占用生产的面积较小。因其13mm年产量是中批量生产。上面主要是对零件零件的结构、加工精度和主要加工表面进行了分析,选择了其毛坯的的制造方法为铸造和中批的批量生产方式,从而为工艺规程设计提供了必要的准备。3 工艺规程设计3.1 加工工艺过程由以上分析可知,该零件零件的主要加工表面是平面、孔系。一般来说,保证平面的加工精度要比保证孔系的加工精度容易。因此,对于零件来说,加工过程中的主要问题是保证孔的尺寸精度及位置精度,处理好孔和平面之间的相互关系以各尺寸精度。由上面的一些技术条件分析得知:零件的尺寸精度,形状精度以及位置关系精度要求都不是很高,这样对加工要求也就不是很高。3.2 确定各表面加工方案一个好的结构不但应该达到设计要求,而且要有好的机械加工工艺性,也就是要有加工的可能性,要便于加工,要能保证加工的质量,同时使加工的劳动量最小。设计和工艺是密切相关的,又是相辅相成的。对于我们设计零件的加工工艺来说,应选择能够满足平面孔系和孔加工精度要求的加工方法及设备。除了从加工精度和加工效率两方面考虑以外,也要适当考虑经济因素。在满足精度要求及生产率的条件下,应选择价格较底的机床。3.2.1 影响加工方法的因素 要考虑加工表面的精度和表面质量要求,根据各加工表面的技术要求,选择加工方法及分几次加工。 根据生产类型选择,在大批量生产中可专用的高效率的设备。在单件小批量生产中则常用通用设备和一般的加工方法。如、柴油机连杆小头孔的加工,7在小批量生产时,采用钻、扩、铰加工方法;而在大批量生产时采用拉削加工。 要考虑被加工材料的性质,例如:淬火钢必须采用磨削或电加工;而有色金属由于磨削时容易堵塞砂轮,一般都采用精细车削,高速精铣等。 要考虑工厂或车间的实际情况,同时也应考虑不断改进现有加工方法和设备,推广新技术,提高工艺水平。 此外,还要考虑一些其它因素,如加工表面物理机械性能的特殊要求,工件形状和重量等。选择加工方法一般先按这个零件主要表面的技术要求来选定最终加工方法。再选择前面各工序的加工方法,如加工某一轴的主要外圆面,要求公差为IT6,表面粗糙度为 Ra0.63m,并要求淬硬时,其最终工序选用精度,前面准备工序可为粗车半精车淬火粗磨。3.3 加工方案的选择 由参考文献3表 2.112 可以确定,平面的加工方案为:粗铣精铣() ,粗糙度为6.30.8,一般不淬硬的平面,精铣的粗糙度可79ITIT:aR以较小。 由参考文献3表 2.111 确定,627的表面粗糙度要求为 6.3,则选择孔的加方案序为:粗镗精镗。小孔钻铰孔加工方法:因为孔的表面粗糙度的要求,所以我们采用钻扩铰的加6 . 1Ra工方法。 小头端面的加工方法是:因孔两侧面表面粗糙度的要求较高,为,所以我们采用粗铣6 . 1Ra精铣。3.3 确定定位基准3.2.1 粗基准的选择选择粗基准时,考虑的重点是如何保证各加工表面有足够的余量,使不加工表面与加工表面间的尺寸、位子符合图纸要求。粗基准选择应当满足以下要求: 粗基准的选择应以加工表面为粗基准。目的是为了保证加工面与不加工面的相互位置关系精度。如果工件上表面上有好几个不需加工的表面,则应选择其中与加工表面的相互位置精度要求较高的表面作为粗基准。以求壁厚均匀、外形对称、少装夹等。 选择加工余量要求均匀的重要表面作为粗基准。例如:机床床身导轨面8是其余量要求均匀的重要表面。因而在加工时选择导轨面作为粗基准,加工床身的底面,再以底面作为精基准加工导轨面。这样就能保证均匀地去掉较少的余量,使表层保留而细致的组织,以增加耐磨性。 应选择加工余量最小的表面作为粗基准。这样可以保证该面有足够的加工余量。 应尽可能选择平整、光洁、面积足够大的表面作为粗基准,以保证定位准确夹紧可靠。有浇口、冒口、飞边、毛刺的表面不宜选作粗基准,必要时需经初加工。要从保证孔与孔、孔与平面、平面与平面之间的位置,能保证零件在整个加工过程中基本上都能用统一的基准定位。从零件零件图分析可知,主要是选择加工零件底面的装夹定位面为其加工粗基准。3.2.1 精基准选择的原则 基准重合原则。即尽可能选择设计基准作为定位基准。这样可以避免定位基准与设计基准不重合而引起的基准不重合误差。 基准统一原则,应尽可能选用统一的定位基准。基准的统一有利于保证各表面间的位置精度,避免基准转换所带来的误差,并且各工序所采用的夹具比较统一,从而可减少夹具设计和制造工作。例如:轴类零件常用顶针孔作为定位基准。车削、磨削都以顶针孔定位,这样不但在一次装夹中能加工大多书表面,而且保证了各外圆表面的同轴度及端面与轴心线的垂直度。 互为基准的原则。选择精基准时,有时两个被加工面,可以互为基准反复加工。例如:对淬火后的齿轮磨齿,是以齿面为基准磨内孔,再以孔为基准磨齿面,这样能保证齿面余量均匀。自为基准原则,有些精加工或光整加工工序要求余量小而均匀,可以选择加工表面本身为基准。例如:磨削机床导轨面时,是以导轨面找正定位的。此外,像拉孔在无心磨床上磨外圆等,都是自为基准的例子。此外,还应选择工件上精度高。尺寸较大的表面为精基准,以保证定位稳固可靠。并考虑工件装夹和加工方便、夹具设计简单等。要从保证孔与孔、孔与平面、平面与平面之间的位置,能保证零件在整个加工过程中基本上都能用统一的基准定位。从零件零件图分析可知,它的底平面,适于作精基准使用。但用一个平面和一个孔定位限制工件自由度不够,如果使用典型的一面两孔定位方法,则可以满足整个加工过程中基本上都采用统一的基准定位的要求。至于两侧面,因为是非加工表面,所以也可以用的44孔为加工基准。选择精基准的原则时,考虑的重点是有利于保证工件的加工精度并使装夹9准。3.4 工艺路线的拟订对于中批量生产的零件,一般总是首先加工出统一的基准。零件的加工的第一个工序也就是加工统一的基准。具体安排是先以孔和面定位粗、精加工零件底面底部平面。后续工序安排应当遵循粗精分开和先面后孔的原则。3.4.1 工序的合理组合确定加工方法以后,就按生产类型、零件的结构特点、技术要求和机床设备等具体生产条件确定工艺过程的工序数。确定工序数的基本原则: 工序分散原则工序内容简单,有利选择最合理的切削用量。便于采用通用设备。简单的机床工艺装备。生产准备工作量少,产品更换容易。对工人的技术要求水平不高。但需要设备和工人数量多,生产面积大,工艺路线长,生产管理复杂。 工序集中原则工序数目少,工件装,夹次数少,缩短了工艺路线,相应减少了操作工人数和生产面积,也简化了生产管理,在一次装夹中同时加工数个表面易于保证这些表面间的相互位置精度。使用设备少,大量生产可采用高效率的专用机床,以提高生产率。但采用复杂的专用设备和工艺装备,使成本增高,调整维修费事,生产准备工作量大。一般情况下,单件小批生产中,为简化生产管理,多将工序适当集中。但由于不采用专用设备,工序集中程序受到限制。结构简单的专用机床和工夹具组织流水线生产。加工工序完成以后,将工件清洗干净。清洗是在的含 0.4%1.1%8090 c:苏打及 0.25%0.5%亚硝酸钠溶液中进行的。清洗后用压缩空气吹干净。保证零件内部杂质、铁屑、毛刺、砂粒等的残留量不大于。mg2003.4.2 工序的集中与分散制订工艺路线时,应考虑工序的数目,采用工序集中或工序分散是其两个不同的原则。所谓工序集中,就是以较少的工序完成零件的加工,反之为工序分散。 工序集中的特点工序数目少,工件装夹次数少,缩短了工艺路线,相应减少了操作工人数和生产面积,也简化了生产管理,在一次装夹中同时加工数个表面易于保证这些表面间的相互位置精度。使用设备少,大量生产可采用高效率的专用机床,以提高生产率。但采用复杂的专用设备和工艺装备,使成本增高,调整维修费10事,生产准备工作量大。 工序分散的特点工序内容简单,有利选择最合理的切削用量。便于采用通用设备,简单的机床工艺装备。生产准备工作量少,产品更换容易。对工人的技术水平要求不高。但需要设备和工人数量多,生产面积大,工艺路线长,生产管理复杂。工序集中与工序分散各有特点,必须根据生产类型。加工要求和工厂的具体情况进行综合分析决定采用那一种原则。一般情况下,单件小批生产中,为简化生产管理,多将工序适当集中。但由于不采用专用设备,工序集中程序受到限制。结构简单的专用机床和工夹具组织流水线生产。由于近代计算机控制机床及加工中心的出现,使得工序集中的优点更为突出,即使在单件小批生产中仍可将工序集中而不致花费过多的生产准备工作量,从而可取的良好的经济效果。3.4.3 加工阶段的划分零件的加工质量要求较高时,常把整个加工过程划分为几个阶段: 粗加工阶段粗加工的目的是切去绝大部分多雨的金属,为以后的精加工创造较好的条件,并为半精加工,精加工提供定位基准,粗加工时能及早发现毛坯的缺陷,予以报废或修补,以免浪费工时。粗加工可采用功率大,刚性好,精度低的机床,选用大的切前用量,以提高生产率、粗加工时,切削力大,切削热量多,所需夹紧力大,使得工件产生的内应力和变形大,所以加工精度低,粗糙度值大。一般粗加工的公差等级为IT11IT12。粗糙度为 Ra80100m。 半精加工阶段半精加工阶段是完成一些次要面的加工并为主要表面的精加工做好准备,保证合适的加工余量。半精加工的公差等级为 IT9IT10。表面粗糙度为Ra101.25m。 精加工阶段精加工阶段切除剩余的少量加工余量,主要目的是保证零件的形状位置几精度,尺寸精度及表面粗糙度,使各主要表面达到图纸要求.另外精加工工序安排在最后,可防止或减少工件精加工表面损伤。精加工应采用高精度的机床小的切前用量,工序变形小,有利于提高加工精度精加工的加工精度一般为 IT6IT7,表面粗糙度为Ra101.25m。此外,加工阶段划分后,还便于合理的安排热处理工序。由于热处理性质11的不同,有的需安排于粗加工之前,有的需插入粗精加工之间。但须指出加工阶段的划分并不是绝对的。在实际生活中,对于刚性好,精度要求不高或批量小的工件,以及运输装夹费事的重型零件往往不严格划分阶段,在满足加工质量要求的前提下,通常只分为粗、精加工两个阶段,甚至不把粗精加工分开。必须明确划分阶段是指整个加工过程而言的,不能以某一表面的加工或某一工序的性质区分。例如工序的定位精基准面,在粗加工阶段就要加工的很准确,而在精加工阶段可以安排钻小空之类的粗加工。3.4.4 加工工艺路线方案的比较在保证零件尺寸公差、形位公差及表面粗糙度等技术条件下,成批量生产可以考虑采用专用机床,以便提高生产率。但同时考虑到经济效果,降低生产成本,拟订三个加工工艺路线方案。方案一:1、铸造2、时效处理3、粗、精铣底面4、粗、精铣顶面5、钻铰2-8孔6、钻孔6-13.57、粗铣、精铣顶面8、粗、精车内孔及台阶9、钻孔6-M8底孔10、攻丝6-M811、粗铣侧面台阶面12、精铣侧面台阶面13、钻20孔14、钻2XM4螺纹孔底孔15、攻丝2XM416、检、检查各部分尺寸及精度17、入库、组装入库方案二:1、铸造2、时效处理3、粗、精铣底面4、粗、精铣顶面5、粗铣、精铣顶面6、粗、精车内孔及台阶7、粗铣侧面台阶面8、精铣侧面台阶面9、钻铰2-8孔1210、钻孔6-13.511、钻孔6-M8底孔12、攻丝6-M813、钻20孔14、钻2XM4螺纹孔底孔15、攻丝2XM416、检、检查各部分尺寸及精度17、入库、组装入库加工工艺路线方案的论证: 从前两步工序可以看出:方案把粗、精加工都安排在一个工序中,以便装夹、安装工件。 再看后面的镗孔、铣孔工序,方案把粗、精加工分在两个不同的工序中,而方案都在一个工序中,这样不但有利于工件的安装,且在设计专用夹具时也可以减少工件的安装次数。方案二与方案三区别在于先镗孔磨孔后再钻各凸台面小孔。这样钻孔后导致孔内的粗糙度受到影响。方案 2 中其工序较为集中,如粗、精加工都安排在一个工序中,以便装夹、安装工件。由以上分析:方案为合理、经济的加工工艺路线方案。具体的工艺过程如下表:1、铸造2、时效处理3、粗、精铣底面4、粗、精铣顶面5、钻铰2-8孔6、钻孔6-13.57、粗铣、精铣顶面8、粗、精车内孔及台阶9、钻孔6-M8底孔10、攻丝6-M811、粗铣侧面台阶面12、精铣侧面台阶面13、钻20孔14、钻2XM4螺纹孔底孔15、攻丝2XM416、检、检查各部分尺寸及精度17、入库、组装入库3.5 零件的偏差,加工余量,工序尺寸及毛坯尺寸的确定零件的锻造采用的是 HT200 铸造制造,其材料是 HT200,生产类型为中批13量生产,采用铸造毛坯。3.5.1 毛坯的结构工艺要求零件为锻造件,对毛坯的结构工艺性有一定要求: 由于铸造件尺寸精度较高和表面粗糙度值低,因此零件上只有与其它机件配合的表面才需要进行机械加工,其表面均应设计为非加工表面。 为了使金属容易充满模膛和减少工序,铸造件外形应力求简单、平直的对称,尽量避免铸造件截面间差别过大,或具有薄壁、高筋、高台等结构。 铸造件的结构中应避免深孔或多孔结构。 铸造件的整体结构应力求简单。 工艺基准以设计基准相一致。 便于装夹、加工和检查。 结构要素统一,尽量使用普通设备和标准刀具进行加工。在确定毛坯时,要考虑经济性。虽然毛坯的形状尺寸与零件接近,可以减少加工余量,提高材料的利用率,降低加工成本,但这样可能导致毛坯制造困难,需要采用昂贵的毛坯制造设备,增加毛坯的制造成本。因此,毛坯的种类形状及尺寸的确定一定要考虑零件成本的问题但要保证零件的使用性能。在毛坯的种类形状及尺寸确定后,必要时可据此绘出毛坯图。3.5.2 零件的偏差计算 零件底平面和底部平面的偏差及加工余量计算底平面加工余量的计算。根据工序要求,其加工分粗、精铣加工。各工步余量如下:粗铣:由参考文献4表 1119。其余量值规定为 2-3mm,现取 3mm。查3可知其粗铣时精度等级为 IT12,粗铣平面时厚度偏差取0.21mm精铣:由参考文献3表 2.359,其余量值规定为。1.0mm又由参考文献4表 1119 可得铸件尺寸公差为。1.40.6毛坯的名义尺寸为:422.2 1.045.2mm毛坯最小尺寸为:45.20.644.6mm毛坯最大尺寸为:45.2 1.446.6mm粗铣后最大尺寸为:42 1.043mm粗铣后最小尺寸为:420.2141.79mm精铣后尺寸与零件图尺寸相同,且保证各个尺寸精度 15d8。 大小头孔的偏差及加工余量计算参照参考文献3表 32,325,2.313 和参考文献15表 18,可以14查得:孔62H7、130H7粗镗孔的精度等级:,表面粗糙度,尺寸偏差是13IT 12.5Raum。0.39mm精镗孔的精度等级:,表面粗糙度,尺寸偏差是8IT umRa6 . 1。0.039mm根据工序要求,小头孔加工分为钻、扩、铰三个工序,而大头孔加工分为粗镗、精镗二个工序完成,各工序余量如下:钻孔 参照参考文献3表 2.347,表 2.348。确定工序尺寸及加工余量为:加工该孔的工艺是:钻扩铰3.6 确定切削用量及基本工时(机动时间)工序 1:铣底面。机床:铣床 X52K刀具:硬质合金可转位端铣刀(面铣刀) ,材料:, ,齿15YT100Dmm数,此为粗齿铣刀。5Z 因其单边余量:Z=3mm所以铣削深度:=3mmpa2.2pamm精铣该平面的单边余量:Z=1.0mm铣削深度:pa1.0pamm每齿进给量:根据参考文献3表 2.473,取:根据参fa0.15/famm Z考文献3表 2.481,取铣削速度2.8/Vm s每齿进给量:根据参考文献3表 2.473,取根据参考faZmmaf/18. 0文献3表 2.481,取铣削速度2.47/Vm s机床主轴转速:n10001000 2.47 60471.97 /min3.14 100Vnrd按照参考文献3表 3.174,取 475 /minnr实际铣削速度 :v 3.14 100 4752.49/10001000 60dnvm s进给量: fV0.18 5 475/607.12/ffVa Znmm s 工作台每分进给量: mf7.12/427.5/minmffVmm smm15:根据参考文献3表 2.481,取amma60切削工时被切削层长度 :由毛坯尺寸可知, l141lmm68lmm刀具切入长度:1l 2210.5()(1 3)lDDa220.5(10010060 )(1 3)12mm刀具切出长度:取2lmml22走刀次数为 1机动时间: 1jt121141 1220.36min427.5jmllltf机动时间:1jt12168 1220.19min427.5jmllltf所以该工序总机动时间110.55minjjjttt工序2:钻铰2-8孔切削深度:pammap4进给量:根据机械加工工艺手册表 2.4.39,取frmmf/35. 0切削速度:参照机械加工工艺手册表 2.4.41,取VsmV/47. 0机床主轴转速:,取nmin/5991314. 36047. 0100010000rdVnmin/600rn 实际切削速度: VsmndV/48. 06010006001314. 310000被切削层长度 :lmml22刀具切入长度:1lmmctgctgkDlr33. 62120215)21 (21刀具切出长度: 取2lmml412mml32走刀次数为 1机动时间:jtmin15. 060035. 0333. 62221fnllltj工序 4:粗铣两侧面及凸台机床:组合铣床刀具:硬质合金端铣刀 YG8,硬质合金立铣刀 YT1516(1)粗铣两侧面铣刀直径,齿数mmdw32012Z铣削深度:pammap3每齿进给量:根据机械加工工艺手册表 2.4.73,取faZmmaf/25. 0铣削速度:参照机械加工工艺手册表 2.4.81,取VsmV/3机床主轴转速:,取nmin/17932014. 3603100010000rdVnmin/150rn 实际铣削速度:VsmndV/51. 260100015032014. 310000进给量:fVsmmZnaVff/5 . 760/1501225. 0工作台每分进给量:mfmin/450/5 . 7mmsmmVffm:根据机械加工工艺手册表 2.4.81,amma192被切削层长度 :由毛坯尺寸可知lmml140刀具切入长度:1lmmaDDl34) 31 (5 . 0221刀具切出长度:取2lmml22走刀次数为 1机动时间:1jtmin39. 0450234140211mjflllt(2)粗铣凸台铣刀直径,齿数mmdw506Z铣削深度:pammap3每齿进给量:根据机械加工工艺手册表 2.4.77,取faZmmaf/22. 0铣削速度:参照机械加工工艺手册表 2.4.88,取VsmV/33. 0机床主轴转速:,取nmin/1265014. 36033. 0100010000rdVnmin/150rn 实际铣削速度:VsmndV/39. 06010001505014. 31000017进给量:fVsmmZnaVff/360/15062 . 0工作台每分进给量:mfmin/180/3mmsmmVffm走刀次数为 1机动时间:(其中)2jtmin46. 01802614. 302mjfDtmmD260因为: 12jjtt本工序机动时间:jtmin46. 02jjtt工序 5:粗镗,半精镗 62H7 孔,留磨削余量 1mm机床:镗床 T68刀具:高速钢刀具VCWr418(1)粗镗孔mm62切削深度:pammap2进给量:根据机械加工工艺手册表 2.4.66,刀杆伸出长度取,fmm200切削深度为。因此确定进给量mm2rmmf/6 . 0切削速度:参照机械加工工艺手册表 2.4.66,取Vmin/15/25. 0msmV机床主轴转速:,取nmin/5 .607914. 315100010000rdVnmin/60rn 实际切削速度: VsmndV/25. 0601000607914. 310000工作台每分钟进给量:mfmin/36606 . 0mmfnfm被切削层长度 :lmml19刀具切入长度:1lmmtgtgkalrp4 . 52302)32(1刀具切出长度: 取2lmml532mml42行程次数 :i1i机动时间:1jtmin79. 013644 . 519211mjflllt(3)粗镗 孔mm035. 010018切削深度:pammap2进给量:由于与孔同轴,因此取fmm035. 0100mm003. 060rmmf/6 . 0机床主轴转速:由于与孔同轴,因此nmm035. 0100mm003. 060min/60rn 实际切削速度:VsmndV/31. 0601000609914. 310000工作台每分钟进给量:mfmin/36606 . 0mmfnfm被切削层长度 :lmml4行程次数 :i1i机动时间:由于与孔同轴,应在相同的时间内3jtmm035. 0100mm013. 080完成加工,因此min79. 013jjtt由于312jjjttt 本工序机动时间:jtmin97. 02jjtt(4)钻螺孔切削深度:pammap95. 5进给量:根据机械加工工艺手册表 2.4.39,取frmmf/25. 0切削速度:参照机械加工工艺手册表 2.4.41,取VsmV/45. 0机床主轴转速:,取nmin/7239 .1114. 36045. 0100010000rdVnmin/700rn 实际切削速度: VsmndV/44. 06010007009 .1114. 310000被切削层长度 :lmml17刀具切入长度:1lmmctgctgkDlr5 . 5212029 .11)21 (21刀具切出长度:2l02l走刀次数为 1机动时间:jtmin13. 070025. 05 . 51721fnllltj19由以上计算过程可知:本工序机动时间min76. 0jt工序 3:钻、扩、铰孔。209H机床:立式钻床 Z525刀具:根据参照参考文献3表 4.39 选高速钢锥柄麻花钻头。工序 6:钻孔6机床:台式钻床4006ZA刀具:根据参照参考文献3表 4.39,选硬质合金锥柄麻花钻头切削深度:pammap3根据参考文献3表查得:进给量,切削速度394 . 20.22/fmm r。smV/36. 0机床主轴转速:n,min/1147614. 36036. 010001000rdVn按照参考文献3表 3.131,取。1600 /minnr实际切削速度 :v3.14 6 16000.50/10001000 60Dnvm s 切削工时被切削层长度 :l30lmm刀具切入长度:1l16(1 2)1202422rDlctgkctgmm刀具切出长度: 取。2lmml412mml32加工基本时间: jt1230430.11min0.22 1600jLlltf n3.7 时间定额计算及生产安排根据设计任务要求,该零件的年产量为 5000 件。一年以 240 个工作日计算,每天的产量应不低于 21 件。设每天的产量为 21 件。再以每天 8 小时工作时间计算,则每个工件的生产时间应不大于 22.8min。参照参考文献3表 2.52,机械加工单件(生产类型:中批以上)时间定额的计算公式为: (大量生产时) Ntktttzzfjd/%)1)(0/Ntzz因此在大批量生产时单件时间定额计算公式为: %)1)(ktttfjd20其中: 单件时间定额 基本时间(机动时间)dtjt 辅助时间,用于某工序加工每个工件时都要进行的各种辅助动ft作所消耗的时间,包括装卸工件时间和有关工步辅助时间 布置工作地、休息和生理需要时间占操作时间的百分比值k 粗、精铣面粗加工机动时间:jt0.55minjt粗精加工机动时间:jt0.58minjt精辅助时间:参照参考文献3表 2.545,取工步辅助时间为。ftmin41. 0由于在生产线上装卸工件时间很短,所以取装卸工件时间为,min1则 min41. 1141. 0ft:根据参考文献3表 2.548,k13k单间时间定额有:dt()(1%)(0.55 1.41)(1 13%)2.21min22.8minfdjtttk粗粗()(1%)(0.58 1.41)(1 13%)2.25min22.8minfdjtttk精精因此应布置二台粗、精机床即可以完成此二道工序的加工,达到生产要求。 钻、扩、铰孔209H机动时间: jt0.250.160.070.48minjt 辅助时间:参照参考文献3表 2.541,取工步辅助时间为。ftmin775. 1由于在生产线上装卸工件时间很短,所以取装卸工件时间为,min1则 min775. 11775. 1ft:根据参考文献3表 2.543,k14.12k单间时间定额:dt()(1%)(0.48 1.775)(1 12.14%)2.04min22.8mindjftttk因此应布置一台机床即可完成本工序的加工,达到生产要求 粗、精镗孔粗镗孔:机动时间:43.7jt0.11minjt粗辅助时间:参照参考文献3表 2.537,取工步辅助时间为。ftmin81. 0由于在生产线上装卸工件时间很短,所以取装卸工件时间为,min3则 min81. 3381. 0ft:根据参考文献3表 2.539,。k83.14k21单间时间定额有:dt()(1%)(0.11 3.81)(1 14.83%)4.50min22.8mindfjtttk粗因此应布置一台机床即可以完成本工序的加工,达到生产要求。精镗孔到要求尺:机动时间:43.9jt0.104minjt精辅助时间:参照参考文献3表 2.537,取工步辅助时间为。ftmin81. 0由于在生产线上装卸工件时间很短,所以取装卸工件时间为,min3则 min81. 3381. 0ft:根据参考文献3表 2.539,。k83.14k单间时间定额:()(1%)(0.1043.81)(1 14.83%)4.49min22.8mindfjtttk精因此应布置一台机床即可以完成本工序的加工,达到生产要求。 钻各小孔机动时间: jt0.11minjt 辅助时间:参照参考文献3表 2.541,取工步辅助时间为。ftmin775. 1由于在生产线上装卸工件时间很短,所以取装卸工件时间为,min1则 min775. 11775. 1ft:根据参考文献3表 2.543,。k14.12k单间时间定额,由式(1.11)有:dt()(1%)(0.11 1.775)(1 12.14%)2.11min22.8mindjftttk因此应布置一台机床即可完成本工序的加工,达到生产要求4 铣底面夹具设计为了提高劳动生产,保证加工质量,降低劳动强度,需要设计专用夹具。下面即为铣床夹具(铣底面夹具)的专用夹具,本夹具将用于X52K立式铣床。4.1 设计要求本夹具无严格的技术要求,因此,应主要考虑如何提高劳动生产率,降低劳动强度,精度不是主要考虑的问题。4.2 夹具设计4.2.1 定位基准的选择定位基准的选择为了提高加工效率及方便加工,决定材料使用高速钢,用于对进行加工,准备采用手动夹紧。4.2.2 切削力及夹紧力的计算切削力及夹紧力的计算刀具:铣刀 D=50 面铣刀。则轴向力:见工艺师手册表 28.4F=Cdfk 3.1F0FzFyF 式中: C=420, Z =1.0, y =0.8, f=0.35FFF k =(F07. 1)190200()1903 . 1FnHBF=420)(212307. 135. 05 .138 . 00 . 1N转矩T=C dfkT0TZTyT式中: C =0.206, Z =2.0, y =0.8TTTT=0.206)(34.1707. 135. 05 .138 . 00 . 2MN 功率 P =mKWdTV726. 083095.1634.17300在计算切削力时,必须考虑安全系数,安全系数 K=K K K K123423式中 K 基本安全系数,1.5;1 K 加工性质系数,1.1;2K刀具钝化系数, 1.1;3K 断续切削系数, 1.14则 F =KF=1.5/)(423921231 . 11 . 11 . 1N钻削时 T=17.34 NM切向方向所受力: F =1NLT267106534.173取1 . 0fF =4416f)(6 .4411 . 0NF Ff1所以,时工件不会转动,故本夹具可安全工作。4.3 定位误差的分析制造误差ZZ (1)中心线对定位件中心线位置精度. 取.mm05. 003. 02mm04. 02(2)内外圆同轴度误差(查表 P297)故,mm008. 03mmDW142. 016. 005. 008. 004. 0125. 022222252423222则.533. 032142. 0知此方案可行。4.4 夹具设计及操作的简要说明由于是大批大量生产,主要考虑提高劳动生产率。因此设计时,需要更换零件加工时速度要求快。本夹具设计,用移动夹紧的大平面定位三个自由度,24定位两个自由度,用定位块定位最后一个转动自由度。此时虽然有过定位,但底面是经精铣的面,定位是允许的。5 钻孔夹具设计5.1 问题的指出本夹具主要用来钻 6XM8 螺纹底孔6.8 由于工艺要求不高,因此,在本道工序加工时,主要应考虑如何提高劳动生产率,降低劳动强度。5.2 夹具设计5.2.1 定位基准的选择由零件图可知,6XM8 在圆周上均匀分布,尺寸精度为自由尺寸精度要求。其设计基准为两对称孔中心距,由于难以使工艺基准与设计基准统一为了提高加工效率及方便加工,决定钻头材料使用高速钢,用于对 6 孔进行加工。同时,为了缩短辅助时间,准备采用螺旋夹紧。5.2.2 切削力及夹紧力的计算夹具的夹紧装置和定位装置1 2夹具中的装夹是由定位和夹紧两个过程紧密联系在一起的。定位问题已在前面研究过,25其目的在于解决工件的定位方法和保证必要的定位精度。仅仅定好位在大多数场合下,还无法进行加工。只有进而在夹具上设置相应的夹紧装置对工件进行夹紧,才能完成工件在夹具中装夹的全部任务。夹紧装置的基本任务是保持工件在定位中所获得的即定位置,以便在切削力、重力、惯性力等外力作用下,不发生移动和震动,确保加工质量和生产安全。有时工件的定位是在夹紧过程中实现的,正确的夹紧还能纠正工件定位的不正确。一般夹紧装置由动源即产生原始作用力的部分。夹紧机构即接受和传递原始作用力,使之变为夹紧力,并执行夹紧任务的部分。他包括中间递力机构和夹紧元件。考虑到机床的性能、生产批量以及加工时的具体切削量决定采用手动夹紧。螺旋夹紧机构是斜契夹紧的另一种形式,利用螺旋杆直接夹紧元件,或者与其他元件或机构组成复合夹紧机构来夹紧工件。是应用最广泛的一种夹紧机构。螺旋夹紧机构中所用的螺旋,实际上相当于把契绕在圆柱体上,因此他的作用原理与斜契是一样的。也利用其斜面移动时所产生的压力来夹紧工件的。不过这里上是通过转动螺旋,使绕在圆柱体是的斜契高度发生变化来夹紧的。典型的螺旋夹紧机构的特点:(1)结构简单;(2)扩力比大;(3)自琐性能好;(4)行程不受限制;(5)夹紧动作慢。夹紧装置可以分为力源装置、中间传动装置和夹紧装置,在此套夹具中,中间传动装置和夹紧元件合二为一。力源为机动夹紧,通过螺栓夹紧移动压板。达到夹紧和定心作用。工件通过定位销的定位限制了绕Z轴旋转,通过螺栓夹紧移动压板,实现对工件的夹紧。并且移动压板的定心装置是与工件外圆弧面相吻合的移动压板,通过精确的圆弧定位,实现定心。此套移动压板制作简单,便于手动调整。通过松紧螺栓实现压板的前后移动,以达到压紧的目的。压紧的同时,实现工件的定心,使其定位基准的对称中心在规定位置上。刀具:高速钢麻花钻头,尺寸为12。 则轴向力:见工艺师手册表 28.4F=Cdfk3.1F0FzFyF 式中: C=420, Z=1.0, y=0.8, f=0.35FFF26 k=(F07. 1)190200()1903 . 1FnHBF=420)(212307. 135. 0128 . 00 . 1N转矩T=C dfkT0TZTyT式中: C =0.206, Z =2.0, y =0.8TTTT=0.206)(34.1707. 135. 05 .138 . 00 . 2MN 功率 P=mKWdTV726. 05 .133095.1634.17300在计算切削力时,必须考虑安全系数,安全系数 K=K KKK1234式中 K 基本安全系数,1.5;1 K 加工性质系数,1.1;2K刀具钝化系数, 1.1;3K 断续切削系数, 1.14则 F =KF=1.5/)(423921231 . 11 . 11 . 1N所以,钻削时工件不会转动,故本夹具可安全工作。5.3 定位误差的分析定位元件尺寸及公差的确定。本夹具的主要定位元件为止口,而该定位元件的尺寸公差为,而孔径尺寸为自由尺寸精度要求,可满足加工要求。003. 05.4 定位元件设计本工序选用的是两销与一面,定位基准为一面两孔,所对应的定位元件是两销,一个为圆销,另一个位菱形销,因此主要设计为两销设计。由夹具装配图中可得两销中心距 其尺寸公差取工件孔中心距公差320gLmm 所以两孔中心距为: 两孔尺寸:110.333Lgmm 0.330.33320mm200mm根据机床夹具设计手册削边销与圆柱销的设计计算过程如下:27(1)确定两定位销中心距尺寸及其偏xLLx320xgLLmm111()0.330.11533LxLgmm:(2)确定圆柱销直径及其公差:1d1d (基准孔最小直径)11200dDmm1D取1d7f 所以圆柱销尺寸为 70(3)削边销的宽度 b 和 B 由机床夹具设计手册表 2-1-3 可换定位销的规格及主要尺寸得) 8bmm25195BDmm(4)削边销与基准孔的最小配合间隙2 1222 ()2LxLgbD 其中:基准孔最小直径 圆柱销与基准孔的配合间隙2D120.0222 8 (0.11 0.33)20.034200mm (5)削边销直径及其公差2d 2222000.034199.966dDmm 28按定位销一般经济制造精度,其直径公差带为 h6,根据机械制图第六版附录 D 表则菱形销的定位圆柱部分定位直径尺寸为22D 00.046199.966mm(6)补偿值1min110.330.110.110.38522LgLxmm5.5 定位误差分析本夹具选用的定位元件为一面两销定位。其定位误差主要为:(1)移动时基准位移误差. j y .1110.0460.0220.0550.123j ymindDXmm (2)转角误差 111min222min2dDXdDXtgL 其中:1min2min2()2LxLgXX 0.1230.0460.0220.3330.00082 320tg 0.0455.6 钻套、衬套、钻模板及夹具体设计工艺孔的加工需钻、扩、铰三次切削才能满足加工要求。故选用快换钻套(其结构如下图所示)以减少更换钻套的辅助时间。根据工艺要求:工艺孔mm027. 012分钻、扩、铰三个工步完成加工。即先用mm10的麻花钻钻孔,根据 GB114184 的规定钻头上偏差为零,故钻套孔径为mmF811即mm034. 0016. 011。再用mm85.11标准扩孔钻扩孔,根据 GB114184 的规定mm85.11扩孔钻的尺寸为mm0027. 085.11,故钻套尺寸为mmF785.11即mm034. 0016. 085.11。最后用mm12的标准铰刀铰孔,根据 GB114184 的规定标准铰刀尺寸为mm015. 0008. 012故钻套孔径尺寸为mm039. 0021. 012。29 图:快换钻套铰工艺孔钻套结构参数如下表:DdH公称尺寸允差1D2Dh1hm1mr121818+0.023+0.01230281271011.520.545衬套选用固定衬套其结构如图所示:其结构参数如下表:dD公称尺寸允差H公称尺寸允差C 1C18+0.0182425+0.03910.6300+0.025钻模板选用悬挂式钻模板,在本夹具中选用的是气动滑柱式钻模板。利用夹具体内安装气缸,使滑柱带动升降板上升或下降由于气缸始终作用故不需要自锁机构。夹具体的设计主要考虑零件的形状及将上述各主要元件联成一个整体。这些主要元件设计好后即可画出夹具的设计装配草图。整个夹具的结构见夹具装配图 2 所示。5.7 夹具精度分析利用夹具在机床上加工时,机床、夹具、工件、刀具等形成一个封闭的加工系统。它们之间相互联系,最后形成工件和刀具之间的正确位置关系。因此在夹具设计中,当结构方案确定后,应对所设计的夹具进行精度分析和误差计算。由工序简图可知,本道工序由于工序基准与加工基准重合,又采用顶面为主要定位基面,故定位误差很小可以忽略不计。本道工序加工中主要保证wd两工艺孔尺寸及位置度公差及表面粗糙度。本道工序mm027. 012mm1 . 0m3 . 6最后采用精铰加工,选用 GB114184 铰刀,直径为,并采用钻套,mm015. 0008. 012铰刀导套孔径为,外径为同轴度公差为。mmd039. 0021. 012mmD023. 0012. 018mm005. 0固定衬套采用孔径为,同轴度公差为。mm034. 0016. 018mm005. 0该工艺孔的位置度应用的是最大实体要求。即要求:(1) 、各孔的实际轮廓受最大实体实效边界的控制即受直径为的理想圆柱面的mm9 .111 . 012控制。 (2) 、各孔的体外作用尺寸不能小于最大实体实效尺寸mm12。 (3) 、当各孔的实际轮廓偏离其最大实体状态,即其直径偏离最大实体尺寸mm12时可将偏离量补偿给位置度公差。 (4) 、如各孔的实际轮廓处于最小实体状态即其实际直径为mm027.12时,相对于最大实体尺寸mm12的偏离量为mm027. 0,此时轴线的位置度误差可达到其最大值mm127. 0027. 01 . 0。即孔的位置31度公差最小值为mm1 . 0。工艺孔的尺寸,由选用的铰刀尺寸满足。mm027. 012mm015. 0008. 012工艺孔的表面粗糙度,由本工序所选用的加工工步钻
