以下预览截图到的都有源文件,图纸是CAD，文档是WORD，下载后即可获得。
预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。
有疑问可以咨询QQ：414951605或1304139763
摘 要
本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。
油压马达座零件的工艺规程及其钻、攻8-M10深20螺纹的专用夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。
关键词：工艺、工序、专用夹具、定位、误差。
Abstract
This design involves the machinery manufacturing process and fixture design, metal cutting machine tool, tolerance and measurement and other aspects of knowledge.
Special fixture design process of hydraulic motor seat parts and drilling, tapping screw is 20、 8-M10 deep process design, including the parts processing process design and fixture three. In the process of design should first of all parts for analysis, to understand the parts of the process to design blank structure, and choose the good parts machining datum, design a part of the process route; then the parts of each step of the process dimension calculation, is the key to determine the process equipment and cutting the amount of each working procedure design; then the special fixture fixture design, selection of the various components, such as the connecting part positioning element, clamping elements, guiding elements, fixture and machine tools and other components; the positioning errors calculated fixture positioning, analysis the rationality and shortcoming of the fixture structure, pay attention to improve and design in later.
Keywords : Technology, process, fixture, positioning, error
目录
摘 要 1
Abstract 2
目 录 3
第1章 绪论 4
1.1 机床夹具主要功能 4
1.2 机床夹具组成 4
1.3 机床夹具分类 4
第2章 工艺规程设计 10
2.1毛坯的制造形式 10
2.2零件分析 10
2.3 基面选择 11
2.3.1 粗基准的选择 11
2.3.2精基准的选择 11
2.4制定工艺路线 12
2.5确定各工序的加工余量、计算工序尺寸及公差 13
2.6定切削用量及基本工时 16
第3章 油压马达座专用夹具设计 30
3.1问题的提出 30
3.2定位基准的选择 30
3.3切削力和夹紧力的计算 30
3.4定位误差分析 31
3.5 钻套的设计 31

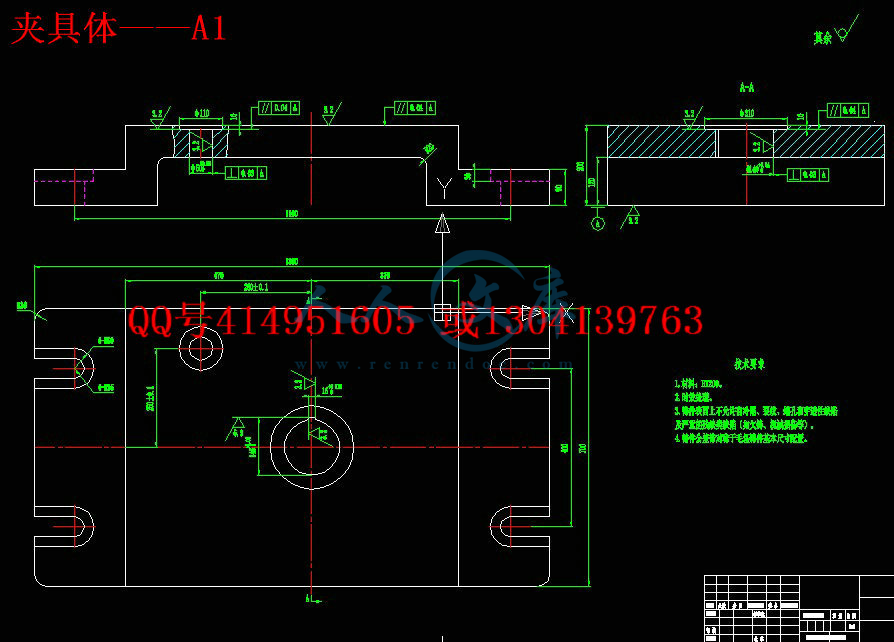

3.6 夹具截图 33
结论 35
参考文献 36
致 谢 37
第一章 绪论
1.1机床夹具的主要功能
机床夹具已成为机械加工时的重要装备，同时是机械加工不可缺少的部件，在机床技术向高速、高效、精密、复合、智能、环保方向发展的带动下，夹具技术也正朝着高精、高效、模块、组合、通用 、经济方向发展。机床夹具的主要功能是使工件定位夹紧，使工件相对于刀具及机床占有正确的加工位置，保证其被加工表面达到工序所规定的技术要求，工件定位后，经夹紧装置施力于工件，将其固定夹牢，使其在加工过程中不致因切削力、重力、离心力等外力作用而发生位置改变。为了适应不同行业的需求和经济性，夹具有不同的型号，以及不同档次的精度标准供选择。
安装方法有找正法和用专用夹具，找正法用于单件、小批生产中，而专用夹具用于生产批量较大或特殊需要时。
1.2机床夹具的组成
（1）定位支承元件 确定工件在夹具中的正确位置并支承工件。
（2）夹紧装置 将工件夹紧不发生移动。
（3）对刀或导向元件 保证刀具与工件加工表面的正确位置。
（4）夹具体 将夹具的所有组成部分组成一体，并保证它们之间的相对位置关系。
1.3 夹具设计的步骤和基本要求
一：夹具设计的基本要求
夹具在机械加工中起着重要的作用，它直接影响机械加工的质量、工人的劳动强度、生产率和加工成本。因此对设计的夹具，提出以下几点基本要求。
（1）能稳定可靠地保证工件的加工技术要求。若工件达不到加工技术要求，成为废品，则夹具设计是失败的，该夹具不能用与生产。
（2）操作简单，便于工件安装，减轻工人的劳动强度，节省工件安装时间，降低辅助工时，保证高的生产效率。
（3）具有良好的工艺性，便于制造，降低夹具制造成本，从而降低分摊在工件上的加工成本。
为保证上述基本要求，夹具的生产过程应按下面程序进行：夹具生产任务书—夹具的结构设计—使用、制造部门会签——夹具制造——夹具验收——生产使用。
夹具生产任务书是由工艺人员在编制工艺规程时，根据生产需要而提出的。任务书中包含内容有设计理由、使用车间、使用设备，该夹具所使用工件工序的工序图并在工序图上要标明工序要求、加工表面、尺寸精度要求及定位定位基准、夹紧点。这是设计夹具的依据，也是验收制造夹具的依据。夹具结构设计是设计人根据夹具设计任务书的加工要求，提出几种可行方案、分析比较、进行误差计算，以确定出合理方案，进行设计。夹具结构设计完成后，要会同使用部门、制造部门就夹具的结构合理性、结构工艺性和经济性进行审核、会签、交付制造。制成的夹具要同设计人员。工艺人员、使用部门、制造部门共同进行验证。当确认夹具可保证工件该工序加工要求，能保证生产率、操作方便、安全，就可交付生产车间使用。
二:夹具的设计步骤
当接到夹具设计任务书后，按下面6个步骤，逐步设计。
（1）明确设计任务，收集研究设计的原始资料。原始资料包括如下内容。
A：加工零件的零件图、毛坯图及加工工艺过程，所设计夹具应有的工序图，并了解该工序所使用的设备、刀具、量具、其他辅具以及该工序的加工余量、切削用量、加工要求、生产节拍等参数。
B：了解零件的生产类型，就是决定夹具采用简单结构或复杂结构的依据。若属大批量生产，则力求夹具结构完善、生产率高 或是单件小批量生产或急于应付生产，则夹具结构应简单，以便迅速制造交付使用。
C：收集该夹具所用机床的资料，主要指与夹具连接部分的安装尺寸。如铣床夹具要安装在工作台上，要收集工作如大小，工作如T形槽及槽距，以及机床的技术参数。
D：收集所使用刀具的资料如刀具的精度、安装方式、使用要求及技术条件等。
E：收集国内外同类型夹具资料，吸收其中先进而又能结合本厂情况的合理部分。
F：了解本厂制造夹具的能力和使用的条件，如夹具制造的条件及精度水平，有无压缩空气压值等。
