上海某办公楼给排水系统设计 【优秀排水工程设计+10张CAD图纸】

收藏

压缩包内文档预览:
预览图
编号:368667    类型:共享资源    大小:744.23KB    格式:RAR    上传时间:2014-11-28 上传人:QQ14****9609 IP属地:陕西
48
积分
关 键 词:
办公楼 排水系统 排水工程设计
资源描述:

上海某办公楼给排水系统设计 【优秀排水工程设计+10张CAD图纸】

【带开题高高+26页@正文14500字】【详情如下】【需要咨询购买全套设计请加QQ1459919609 】.bat

外文原文.doc

外文译文.doc

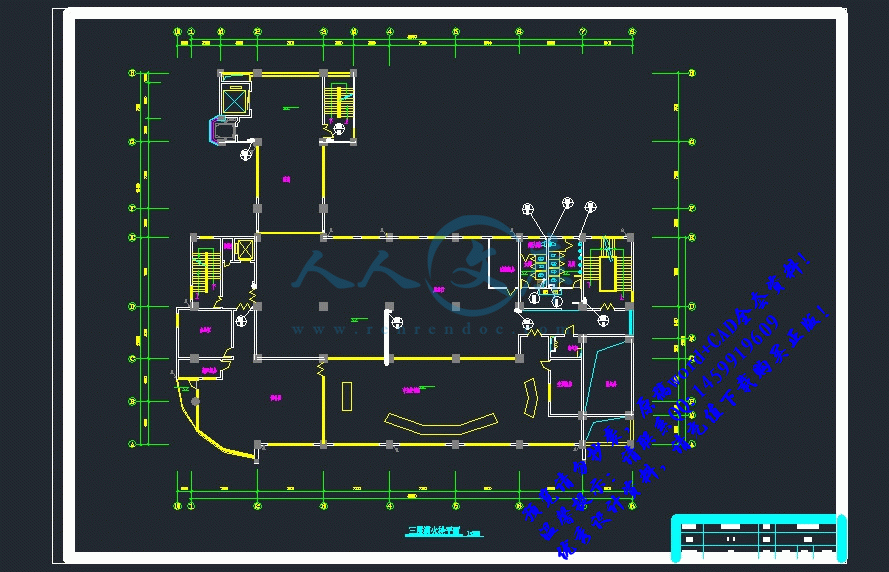

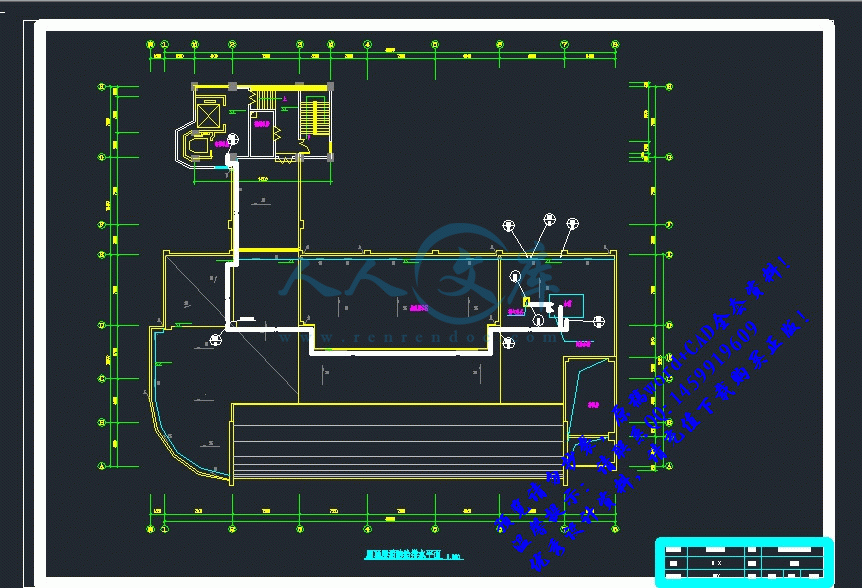

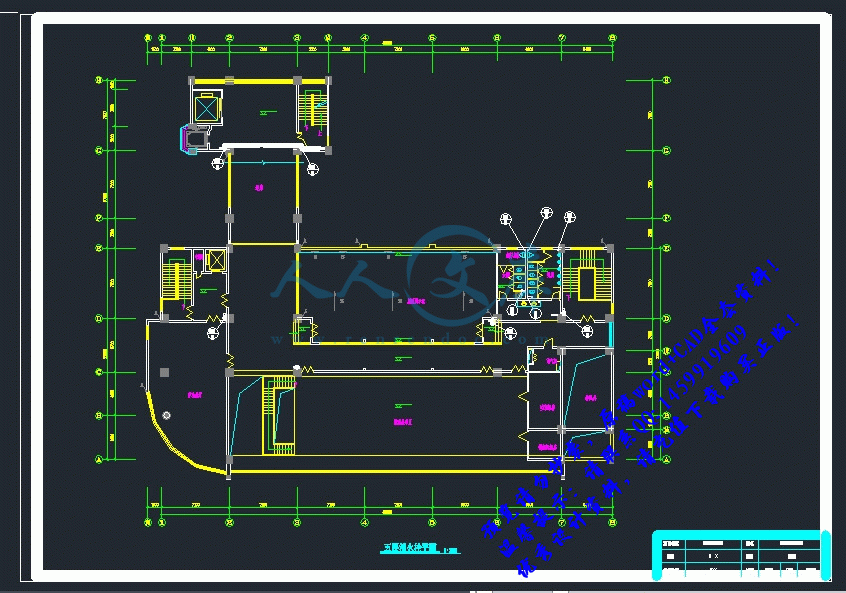

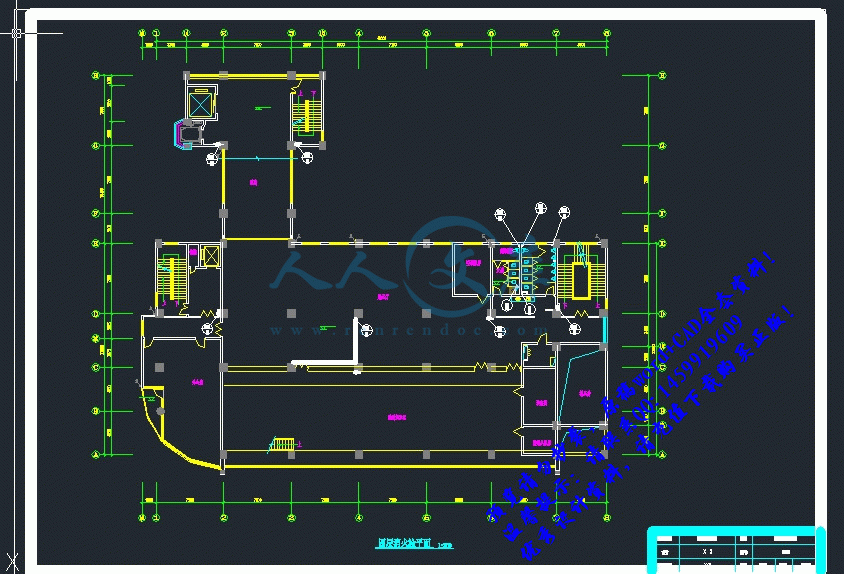

平面图.dwg

开题报告.doc

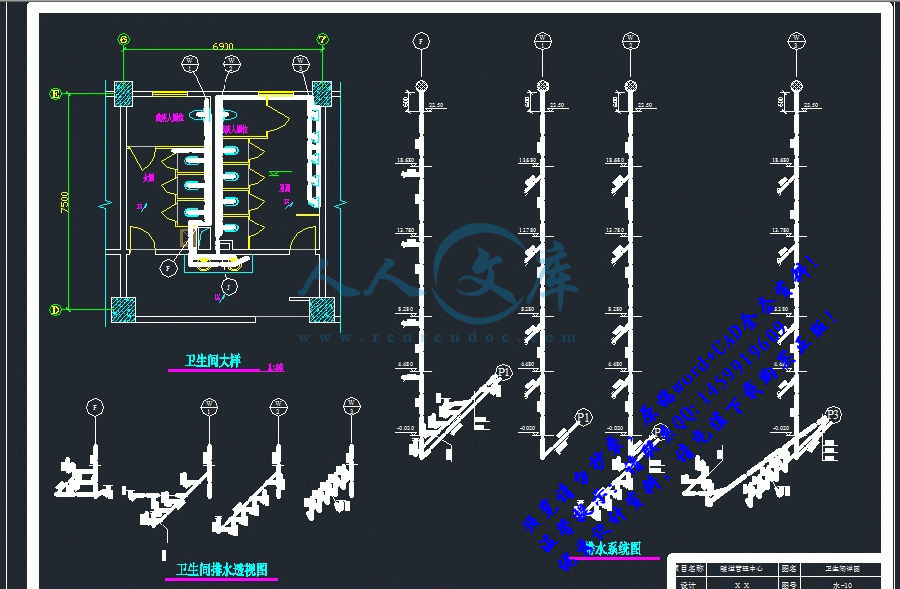

排水系统和卫生间大样.dwg

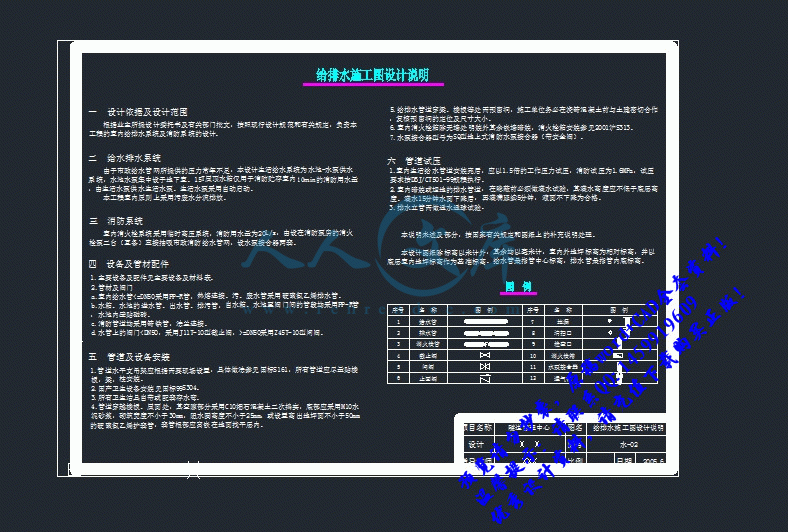

施工图设计说明.dwg

正文.doc

目录.doc

给水与消火栓系统.dwg

翻译.doc

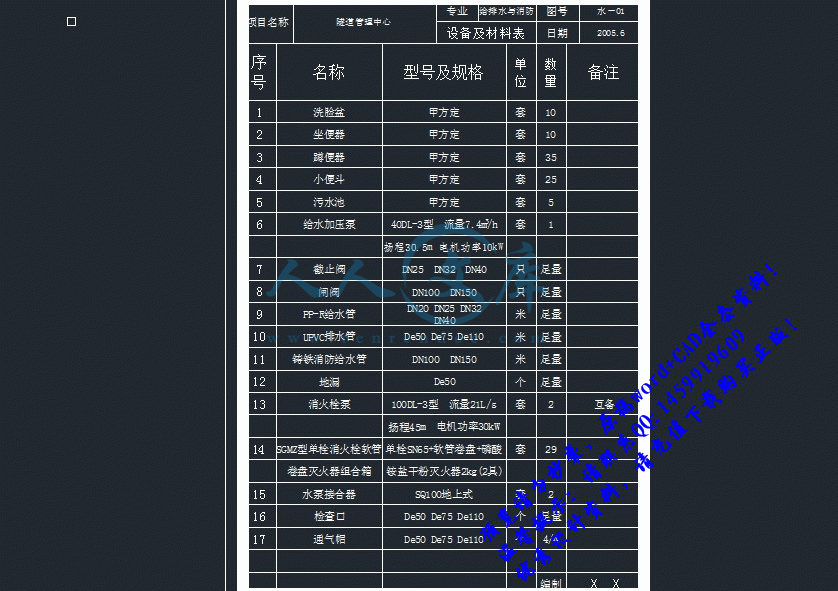

设备及材料表.dwg

目录

1  绪论 ……………………………………………………………………………………… 1

 1.1 本课题研究背景 …………………………………………………………………… 1

 1.2 课题的意义与目的 ………………………………………………………………… 1

  1.1.1 意义 ………………………………………………………………………………… 1

  1.1.2 目的和作用…………………………………………………………………………… 1

 1.3 技术要求及指导思想 ……………………………………………………………… 1

 1.4 本课题在国内外的发展状况 …………………………………………………… 2

  1.4.1 我国近年建筑给排水技术情况回顾 ……………………………………………… 2

  1.4.2 西方发达国家目前建筑给排水的一些特点 ……………………………………… 3

 1.5 本课题应解决的主要问题 ………………………………………………………… 4

2  设计说明书 ……………………………………………………………………………… 5

 2.1 室内给水工程 ……………………………………………………………………… 5

  2.1.1 给水系统选择 ……………………………………………………………………… 5

  2.1.2 系统组成 …………………………………………………………………………… 5

  2.1.3 加压设备及构筑物 ………………………………………………………………… 5

 2.2 室内排水工程 ……………………………………………………………………… 5

  2.2.1 排水系统选择 ……………………………………………………………………… 5

  2.2.2 系统组成 …………………………………………………………………………… 5

 2.3 室内消防工程 ……………………………………………………………………… 5

  2.3.1 消防系统选择 ……………………………………………………………………… 5

  2.3.2 系统组成 …………………………………………………………………………… 6

  2.3.3 主要设备 …………………………………………………………………………… 6

 2.4 管道布置及设备安装要求 ………………………………………………………… 6

  2.4.1 给水管道布置与设备安装要求 …………………………………………………… 6

  2.4.2 排水管道布置与设备安装要求 …………………………………………………… 7

  2.4.3 消防管道布置与设备安装要求 …………………………………………………… 8

3  计算说明书 ……………………………………………………………………………… 11

 3.1 室内给水系统的计算 …………………………………………………………… 11

  3.1.1 给水用水定额及时变化系数 ……………………………………………………… 11

  3.1.2 最高日用水量 ……………………………………………………………………… 11

  3.1.3 最高日最大时用水量 ……………………………………………………………… 11

  3.1.4 设计秒流量的计算 ………………………………………………………………… 11

  3.1.5 室内所需水压的计算 ……………………………………………………………… 11

  3.1.6 水箱、贮水池的容积计算 ………………………………………………………… 12

  3.1.7 水泵的选型计算 …………………………………………………………………… 12

 3.2 室内排水系统的计算 …………………………………………………………… 14

  3.2.1 设计要点 …………………………………………………………………………… 14

  3.2.2 设计计算 …………………………………………………………………………… 14

 3.3 消火栓系统的计算 ……………………………………………………………… 20

  3.3.1 消火栓的保护半径 ………………………………………………………………… 20

  3.3.2 消火栓口所需压力 ………………………………………………………………… 20

  3.3.3 消防用水量计算 …………………………………………………………………… 20

致谢 ……………………………………………………………………………………… 23

参考文献………………………………………………………………………………… 24

1  绪论

1.1 本课题研究背景

给水排水工程是现代化城市基础设施建设与工业企业建设的重要组成部分之一,它的建设与发展直接关系到城市(镇)居民的生活水平、生活质量的提高与工业企业规模的扩大与发展,但同时也受到当地自然资源状况、经济发展水平、文化背景与发展历史的限制。随着我国城市化步伐的加速和工业经济的发展,城市居民生活用水和工业企业用水需求量日益增加,对用水水质的要求也日益严格。但是,我国是一个人均水资源量十分贫乏的国家,目前严重的水污染使得部分水体丧失原有功能,更加剧了水资源的紧张局面,缺水已成为城市与工业发展最为重要的限制条件之一,有效利用现有的有限水资源成为摆在给水排水工程技术人员面前的一个重要而紧迫的课题。

1.2 课题的意义与目的

1.2.1 意义

工程设计是对拟建工程的实施在技术和经济上所进行的全面而详尽的安排,是联系项目决策与工程实体的桥梁,是工程建设最为重要的阶段。优秀的工程设计不仅是提升工程技术水平和保证工程质量的基础,而且是节约工程投资、改善工程经济条件的保证。通过设计训练,不仅能够学到工程设计的基本方法,而且能够学会运用工程经济思想综合解决工程问题。

1.2.2 目的和作用

毕业设计是高等院校培养具有创新精神和实践能力的高级专业人才不可缺少的重要实践教学环节,是教学计划的重要组成部分,是对我们学生进行综合训练的重要阶段。通过毕业设计,能够培养我们综合运用专业知识及相关知识的能力和工程实践能力,在指导教师的帮助下,在查阅中外文献、资料收集及调查研究、计算机编程及应用、工程设计及图纸绘制、设计计算说明书的撰写等方面的能力得到一定程度的提高,进而提高适应实际工作需要的能力。

1.3 技术要求及指导思想

适用、经济、卫生、安全是保证建筑给排水工程设计质量,满足生产、生活和消防的基本要求,具体应体现在下列各方面:

(1) 给水方面,要厉行节约用水,建筑给水工程设计中,如经济技术比较合理时,应尽可能采用循环或重复利用的给水系统,及其他有效的节水节能措施。如充分利用城市管网的水压,在多层或高层建筑的低层部分由市政管网直接供水。另外,保护饮用水水质卫生是保障人民身体健康的重要保证,应当采取有效地防止饮用水回流污染的措施。

(2) 排水方面,应根据污水性质、浓度、水量并结合室外污水处理情况,尽可能分流排水,以便回收有用物质或为污水处理提供便利条件。

(3) 消防系统设计要做到保障安全、技术先进、经济合理,其中最重要的是能够确保人生与财产的安全。

1.4 本课题在国内外的发展概况

1.4.1 我国近年建筑给排水技术情况回顾

a 建筑给水

建筑给水的任务是将符合水质标准的水送至生活、生产和消防给水系统各用水点,满足水量和水压的要求。这涉及到水的分配、计量、输送、储存和加压以及水质标准和防水质污染。

水的分配方面,我国已明令限期禁用普通旋启式水龙头,而代之以瓷片式水龙头。瓷片式水龙头节水,使用方便,冷热水混合效果好,但缺点是水流阻力大,对系统的影响是:直接影响水箱设置高度和给水方式。节水技术方面光电和红外感应控制已从水龙头出水控制扩大至小便器和大便器的冲洗用水。

水的输送突出表现在塑料管的推广应用,建设部等四部委1999年12月发文:“关于在住宅建设中淘汰落后产品的通知”,明确2000年6月1日起在城镇新建住宅中禁用使用冷镀锌钢管于室内给水管道,并根据当地实际情况,逐步限时淘汰热浸镀钢管。推荐应用铝塑复合管、交联聚乙烯管和三型聚丙烯管等新型管材。世界上不少发达国家早在十多年前已规定,建筑中不准使用镀锌钢管;香港水务局在1995年起已明确规定,新建筑中不得使用镀锌钢管,旧建筑物内原有管道亦必须限期改造;而上海也已规定,凡1998年5月1日起设计的施工图和1998年10月1日起开工的住宅、多层住宅和多层公共建筑,其室内的给水管道,禁止设计、使用镀锌钢管,推广使用塑料给水管。

给水流量计算,在概率法计算给水设计秒流量作了有益的探索,用生活用水定额来确定用水概率已达到实用阶段。

管道连接除了不同材质的给水塑料管采用相应的接口方式外,沟槽式管接头是一项重大进展,沟槽式连接方式不破坏镀锌层、拆卸方便、不动用明火、施工快速、口径运用范围大、耐压值高、优点突出,已成为和螺纹、法兰、承插口连接并列的一种新的接头方式。

水的储存方面,已经历了水箱的材质改善、补气式气压给水设备补气方式改进和隔膜式气压给水设备隔膜形式发展三大进展,目前储水装置成为热点的问题是气压水罐调节水量的确定和气压水罐的主功能探索。

水质方面,建筑给水系统已从单一系统的单一水质标准一生活饮用水水质标准,发展为标准高的饮用净水系统和标准低的杂用水系统,多种水质标准多种系统适用于各种不同用途的用水要求。防水质污染措施管是建筑给水的薄弱环节。在现阶段,建筑给水水质保障技术受到高度重视,措施全面而且可行,其中防污隔断阀的应用更使防回流污染落到实处。

b 建筑排水

节水型卫生器具重点推荐采用6L的冲洗水箱,在现阶段地漏也受到关注,用于不同场合的不同型式的地漏先后得到应用,传统的钟罩式地漏和防返溢地漏受到挑战,对地漏的学术讨论日益深化。

排水塑料管的噪声防治,或采用改变水流状态的方法、或采用改变管道结构型式、或兼用两种方式,都有一定效果。排水塑料管的推广应用已从以室内为重点,转到侧重于室外埋地排水管,加筋管、波纹管、缠绕管和玻璃钢夹砂管用于室外埋地排水充分发挥了塑料管的材质特性。

建筑中水是污水处理回用中的一个重要环节。不少城市有关建筑中水工程的指令性规定,有利于建筑中水技术的进展。雨水利用已列入议事日程。为缓解室外排水系统满流、室内排出管因房屋沉降而倒坡等排出管排水工况恶化问题,重力排水系统止回阀得到认可。

参 考 文 献

[1] 王增长主编. 建筑给水排水工程. 第四版,北京:中国工业建筑出版社,1998,33~60,240~249

[2] 陈秀生主编. 给水排水设计手册——建筑给水排水. 第二版,北京:中国工业建筑出版社,2001,5~77

[3] 姜文源主编. 建筑给水排水常用设计规范详解手册. 北京:中国工业建筑出版社,1996,59~222

[4] 赵基兴编著. 建筑给排水实用新技术. 上海:同济大学出版社,2002,23~55

[5] 马金 等编著. 建筑给水排水工程. 北京:清华大学出版社,2004,39~87

[6] 上海市建设和管理委员会主编. 建筑给水排水设计规范(GB50015-2003). 北京:中国计划出版社,2003,14~38,51~69

[7] 华东建筑设计研究院有限公司主编. 民用建筑水灭火系统设计规程(DGJ08-94-2001) . 上海,2001,19~34

[8] 中国建筑标准设计研究所主编. 给水排水制图标准(GB/T50106-2001) . 北京:中国建筑咨讯网,2002,7~30

[9] 刘耀华编. 安装技术. 北京:中国工业建筑出版社,1997,227~254

[10] Sullivan, James A. Plumbing, installation and Design. Reston,  Publishing, 1991, 53~69

[11] Nielsen, Louis S. , Standard Plumbing Engineering Design New York, 1982, 104~135


内容简介:
Water Supply And Drainage Engineering Design for A Certain Office Building of ShanghaiGeneral Illustrate of the DesignI. Source of the designThe target of the design is water supply and drainage engineering of a certain office building of Shanghai. The task is entrusted by the “Tunnel Project Tunnel Administration Center of East Fu Xing Road”, appointed to design by the “Tunnel Project Track Traffic Design Research Institute of Shanghai”.II. Design standardThe water supply and drainage engineering design is processed according to the design specification, “Code for Design of Building Water Supply and Drainage” (GB50015-2003) strictly, while the fire-fighting system design is according to the “Code for Design of Water Extinguishing System Of Civil Buildings” (DGJ08-94-2001).III. Design principle 1. Design considerations and range of the designingAccording to the design trust deed and written instructions or comments of the related departments given by the owner, the design of the water supply and drainage system and fire-fighting system in the room is carried out according to current design specification and relevant regulations. 2. Water supply and drainage systemBecause the pressure of the municipal water supply pipe network is insufficient throughout the year, the life water supply system is the pond - the water supply system of the water pump originally. The pond and the water pump concentrate on locating the basement. 15T roof water tank is used in fire control only, storing indoor fire control water consumption of 10min. The water is supplied by the life water pump. The life water pump is started automatically.In this project, it is adopted dirty to abolish moisture discharged to shed in principle. 3. Fire-fighting systemThe indoor fire hydrant system adopts the temporary high-pressure system. The water consumption of fire control is 20L/s. Two fire pumps which are set up in the pump house for fire control (standby for each other) suck the feed pipe of municipal fire control directly. Two sets combining device of water pumps are set up. 4. Equipment and pipe fittings (1) Capital equipment and fittings meet the capital equipment and material form. (2) Pipe material and valvea. Feed pipes adopt PP-R pipes, hot to melt and join; the drainage pipes adopt UPVC pipes;b. Penstock, outlet pipes, blowdown pipes of the water tank and pond, and the pipes since water tank and pond to valves also adopt PP-R pipes all. The pond inboard wall sticks to the ceramic tile;c. The fire control pipeline adopts cast iron pipe, the flange is joined;d. Valves on the water pipe, DN50, adopt the stop valve of the Model J11T-10, while DN50, adopt the floodgate valve of the Model Z45T-10. 5. The pipeline and rig up(1) Pipeline level prop hanger should set up live according to need, concrete method pay respects to national standard S161. All pipelines should try best to be installed stick to the floor , roof beam, the post.(2) See national standard 99S304 in domestic hygiene rig up.(3) The slope of the indoor drainage pipeline:De50i = 0.035De75i = 0.025De110i = 0.020(4) Drainage pipeline should adopt 45 three direct links or four direct links and 90oblique three direct links or oblique four direct links.(5) All cleaners and polishes are taken by oneself or related trap .(6) The pipeline passes through the floor, roofing place , its space part adopts the detailed stone concrete of C10 two times to smash really, the bottom should adopt the cement mortar of M10. The width of bricks laying are not smaller than 30mm, and the height of water blocking ring is not smaller than 25mm. Sleeve pipe root inlay in ground making level layer in conformity with nest.(7) Give drainage pipeline wear roof beam , floor ,etc., it should reserve holes in a utensil, unit in charge of construction must cooperate with the building construction closely in front of the concrete in casting, check the localization and size of reserving holes.(8) Indoor fire hydrant case have wall office to put the others inlay wall install , each fire hydrant case is to see 2001 Shanghai S313 to install.(9) The adapter type of the water pump, for the SQ type on the ground fire control water pump adapter (taking the relief valve). 6. Pipeline equipment painting and warm keeping(1) PaintingRoom metal equipments that reveal prop up hanger , are needed to be brushed two layers of red lead after eliminating, and two layers of antirust paint.(2) Warm keepingThe water supply pipeline that will be exposed installation in the room adopts the ultra thin glass wool to keep warm , the thickness of heat preservation is 30mm. Outside make glass cloth to be waterproof, the concrete method can be looked up from national standard 87S159. 7. Pressure in pipelines test(1) After the supply water pipeline is installed in the room, it should be tested by 1.5 times of working pressure. The fire-fighting pipeline pressure test is processed by 1.6MPa.(2) The drainage pipeline of the ground is put or buried secretly in the room , must be poured water to test before being concealed. It should highly not be lower than the height of ground floor to pour water. Pouring water for 15 minutes after the surface of water drops, fill with and last 5 minutes , it is qualified not to drop to the liquid .(3) Drain off water and set up and is in charge of needing to make open ball of open water to test.Originally prove that has not been stated, deal with the additional remarks on the drawing according to the pertinent regulations of state.This design drawing is except that elevation is counted with the rice, the others are counted with mm. , level ground elevation is the relative elevation inside and outside the room, regard inland level ground elevation of room of ground floor as basic elevation . The feed pipe refers to in charge of the centre elevationing , the drain pipe refers to the bottom elevation while managing.IV. Architectural design materials 1. Construction design material(1) The plane figure of every storey of the building, elevation, the big master drawing of the bathroom.(2) This office building is a building of structure of a five-storey reinforced concrete frame. Storey of the basement is 4.9m high, and the 1st floor to the 5th floor is successively 4.5m, 3.8m, 5.5m, 4.9m, 3.8m high. The elevation of the first layer of indoor ground is 0.000m. 2. Operating position of the building The building originally designed is the five - storey office building .There are the municipal water supply pipe network in the east of the building, municipal fire control water supply pipe network in the north. The pipe diameter is DN150, it is 1 meter to in charge of carrying and covering the thickness of soil, long-term working pressure that can be offered is 100kPa.上海某办公楼给排水系统设计设计总说明一、设计任务来源此次设计的对象是上海某办公楼给排水工程(含消防),经复兴东路隧道工程隧道管理中心委托,由上海市隧道工程轨道交通设计研究院委派进行设计。二、设计标准 本设计中,给排水系统设计严格按照设计规范:建筑给水排水设计规范(GB50015-2003)实施;消防系统设计则按照设计规范:上海民用建筑水灭火系统设计规程(DGJ08-94-2001)实施。三、设计原则(一)设计依据及设计范围根据业主所提设计委托书及有关部门批文,按照现行设计规范和有关规定,负责本工程的室内给排水系统及消防系统的设计。(二)给水排水系统由于市政给水管网所提供的压力常年不足,本设计生活给水系统为水池水泵供水系统,水池水泵集中设于地下室。15T屋顶水箱仅用于消防,贮存室内10min的消防用水量,由生活水泵供水。生活水泵采用自动启动。本工程室内原则上采用污废水分流排放。(三)消防系统室内消火栓系统采用临时高压系统,消防用水量为20L/s,由设在消防泵房内的消火栓泵两台(互备),直接抽吸市政消防给水管,设水泵结合器二套。(四)设备及管材配件 1. 主要设备及配件见主要设备及材料表。 2. 管材及阀门 a. 给水管采用PP-R管,热熔连接;污、废水管采用硬聚氯乙烯排水管; b. 水箱、水池的进水管、出水管、排污管,自水箱、水池至阀门间的管段也采用PP-R管。水池内壁贴瓷砖; c. 消防管道均采用铸铁管,法兰连接; d. 水管上的阀门DN50,采用J11T-10型截止阀,DN50采用Z45T-10型闸阀。(五)管道及设备安装 1. 管道水平支吊架应根据需要现场设置,具体做法参见国标S161。所有管道应尽量贴楼板,梁,柱安装。 2. 国产卫生设备安装见国标99S304。 3. 室内排水管道的坡度:De50i = 0.035De75i = 0.025De110i = 0.020 4. 排水管道的横管与横管、横管与立管的连接,应采用45三通或四通和90斜三通或斜四通。立管底部与排出管连接处,应采用两个45弯头或采用半径不小于4倍管径的90弯头。 5. 所有卫生洁具自带或配套存水弯。 6. 管道穿越楼板、屋面处,其空隙部分采用C10细石混凝土二次捣实,底部应采用M10水泥砂浆,砌筑宽度不小于30mm,阻水圈高度不小于25mm,或设置高出地平面不小于50mm的硬聚氯乙烯护套管,套管根部应窝嵌在地面找平层内。 7. 给排水管道穿梁、楼板等处需预留孔洞,施工单位务必在浇铸混凝土前与土建密切合作,复核预留孔洞的定位及尺寸大小。 8. 室内消火栓箱除无墙处明装外其余嵌墙安装,每个消火栓箱安装参见2001沪S313。 9. 水泵接合器型号为SQ型地上式消防水泵接合器(带安全阀)。(六)管道设备油漆及保温 1. 油漆室内明露的金属设备支吊架,均需除锈后刷红丹两道,防锈漆两道。 2. 保温室内明露的给水管道均采用超细玻璃棉保温,保温层厚度为30mm。外包玻璃布防水,具体做法详见国标87S159。(七)管道试压 1. 室内生活给水管道安装完后,应以1.5倍的工作压力试压,消防试压为1.6Mpa,试压要求按DBJ/CT501-99规程执行。 2. 室内暗装或埋地的排水管道,在隐蔽前必须做灌水试验,其灌水高度应不低于底层高度。灌水15分钟水面下降后,再灌满延续5分钟,液面不下降为合格。 3. 排水立管需作通水通球试验。本说明未述及部分,按国家有关规定和图纸上的补充说明处理。本设计图纸除标高以米计外,其余均以毫米计,室内外地坪标高为相对标高,并以底层室内地坪标高作为基准标高。给水管是指管中心标高,排水管是指管内底标高。四、主要技术资料(一)建筑设计资料1. 建筑物各层平面图,立面图,卫生间大样图。2. 该办公楼为五层高钢筋混凝土框架结构的建筑物,地下室层高4.9米,一至五层层高依次为4.5米、3.8米、5.5米、4.9米及3.8米;首层室内地面标高为0.000米。(二)建筑物使用情况1. 建筑物概述:本设计的建筑物为五层办公楼。2. 给水水源:建筑物东面有城市给水干管作为本建筑物水源,北面有市政消防给水管网,管径为DN150,管顶覆土厚度为1米,常年可提供的工作压力为100kPa。 3. 排水条件:建筑物北面有城市排水管道,管径为DN400,管顶覆土厚度为1.8米。上海XXXX学院土木与建筑工程系毕业设计开题报告 课题名称:上海某办公楼给排水系统设计 专业:建筑环境与设备工程 班级:XXXXXXX 姓名:XX 导师:XXX1课题名称:上海某办公楼给排水系统设计2课题研究背景给水排水工程是现代化城市基础设施建设与工业企业建设的重要组成部分之一,它的建设与发展直接关系到城市(镇)居民的生活水平、生活质量的提高与工业企业规模的扩大与发展,但同时也受到当地自然资源状况、经济发展水平、文化背景与发展历史的限制。随着我国城市化步伐的加速和工业经济的发展,城市居民生活用水和工业企业用水需求量日益增加,对用水水质的要求也日益严格。但是,我国是一个人均水资源量十分贫乏的国家,目前严重的水污染使得部分水体丧失原有功能,更加剧了水资源的紧张局面,缺水已成为城市与工业发展最为重要的限制条件之一,有效利用现有的有限水资源成为摆在给水排水工程技术人员面前的一个重要而紧迫的课题。3课题的意义毕业设计是高等院校培养具有创新精神和实践能力的高级专业人才不可缺少的重要实践教学环节,是教学计划的重要组成部分,是对我们学生进行综合训练的重要阶段。通过毕业设计,能够培养我们综合运用专业知识及相关知识的能力和工程实践能力,在指导教师的帮助下,在查阅中外文献、资料收集及调查研究、计算机编程及应用、工程设计及图纸绘制、设计计算说明书的撰写等方面的能力得到一定程度的提高,进而提高适应实际工作需要的能力。工程设计是对拟建工程的实施在技术和经济上所进行的全面而详尽的安排,是联系项目决策与工程实体的桥梁,是工程建设最为重要的阶段。建筑给排水系统的设计看似简单,但它与我们的日常生活息息相关。作为工程设计人员,应本着技术、安全、经济性原则,在实践中努力创新,寻求最佳的给排水设计方案,适应建筑设计发展的新要求,满足不同的使用要求。通过设计训练,我们不仅要学会工程设计的基本方法,也要学会运用工程经济思想综合解决工程问题。同时,通过毕业设计,我们应树立正确的设计思想,培养严肃认真的科学态度和严谨求实的科学作风。能遵守纪律,善于与他人合作和敬业精神,树立正确的工程观点、生产观点、经济观点和全局观点。4文献调研情况针对此次的毕业设计,主要学习研究建筑中给水、排水系统及消防系统的设计及相关技术。4.1 我国近年建筑给排水技术情况回顾4.1.1 建筑给水建筑给水的任务是将符合水质标准的水送至生活、生产和消防给水系统各用水点,满足水量和水压的要求。这涉及到水的分配、计量、输送、储存和加压以及水质标准和防水质污染。水的分配方面,我国已明令限期禁用普通旋启式水龙头,而代之以瓷片式水龙头。瓷片式水龙头节水,使用方便,冷热水混合效果好,但缺点是水流阻力大,对系统的影响是:直接影响水箱设置高度和给水方式。节水技术方面光电和红外感应控制已从水龙头出水控制扩大至小便器和大便器的冲洗用水。水的输送突出表现在塑料管的推广应用,建设部等四部委1999年12月发文:“关于在住宅建设中淘汰落后产品的通知”,明确2000年6月1日起在城镇新建住宅中禁用使用冷镀锌钢管于室内给水管道,并根据当地实际情况,逐步限时淘汰热浸镀锌钢管。推荐应用铝塑复合管、交联聚乙烯管和三型聚丙烯管等新型管材。世界上不少发达国家早在十多年前已规定,建筑中不准使用镀锌钢管;香港水务局在1995年起已明确规定,新建筑中不得使用镀锌钢管,旧建筑物内原有管道亦必须限期改造;而上海也已规定,凡1998年5月1日起设计的施工图和1998年10月1日起开工的住宅、多层住宅和多层公共建筑,其室内的给水管道,禁止设计、使用镀锌钢管,推广使用塑料给水管。给水流量计算,在概率法计算给水设计秒流量作了有益的探索,用生活用水定额来确定用水概率已达到实用阶段。管道连接除了不同材质的给水塑料管采用相应的接口方式外,沟槽式管接头是一项重大进展,沟槽式连接方式不破坏镀锌层、拆卸方便、不动用明火、施工快速、口径运用范围大、耐压值高、优点突出,已成为和螺纹、法兰、承插口连接并列的一种新的接头方式。水的储存方面,已经历了水箱的材质改善、补气式气压给水设备补气方式改进和隔膜式气压给水设备隔膜形式发展三大进展,目前储水装置成为热点的问题是气压水罐调节水量的确定和气压水罐的主功能探索。水质方面,建筑给水系统已从单一系统的单一水质标准一生活饮用水水质标准,发展为标准高的饮用净水系统和标准低的杂用水系统,多种水质标准多种系统适用于各种不同用途的用水要求。防水质污染措施管是建筑给水的薄弱环节。在现阶段,建筑给水水质保障技术受到高度重视,措施全面而且可行,其中防污隔断阀的应用更使防回流污染落到实处。4.1.2 建筑排水节水型卫生器具重点推荐采用6L的冲洗水箱,在现阶段地漏也受到关注,用于不同场合的不同型式的地漏先后得到应用,传统的钟罩式地漏和防返溢地漏受到挑战,对地漏的学术讨论日益深化。排水塑料管的噪声防治,或采用改变水流状态的方法、或采用改变管道结构型式、或兼用两种方式,都有一定效果。排水塑料管的推广应用已从以室内为重点,转到侧重于室外埋地排水管,加筋管、波纹管、缠绕管和玻璃钢夹砂管用于室外埋地排水充分发挥了塑料管的材质特性。建筑中水是污水处理回用中的一个重要环节。不少城市有关建筑中水工程的指令性规定,有利于建筑中水技术的进展。雨水利用已列入议事日程。为缓解室外排水系统满流、室内排出管因房屋沉降而倒坡等排出管排水工况恶化问题,重力排水系统止回阀得到认可。4.1.3 建筑消防建筑消防为建筑给水排水技术人员所重视。建筑消防正处于以消火栓给水系统为主向以自动喷水灭火系统为主,临时高压消防给水系统向稳高压消防给水系统发展、卤代烷灭火系统向系统替代和卤代烷替代物替代的转折期。4.2 西方发达国家目前建筑给排水的一些特点4.2.1 卫生间安装的工厂化对于各类高级建筑,如豪华酒店、高级办公楼等,大量的卫生间和紧张的工期使其安装的工厂化成为必要。以阿尔及利亚希尔顿豪华五星级酒店为例,在施工过程中,采用了瑞士GEBERIT公司的GIS支撑系统(GEBERIT INSTALLTION SYSTEM)。该系统为金属支撑骨架结构,具有足够的强度。可以作为独立墙,也可以依靠现有建筑隔墙,厚度在10cm到22cm之间。高度从1.2m到整个层高,可以根据需要调整。它的作用是通行和隐蔽管道,悬挂并固定卫生洁具,坐便器的水箱也安装在该隔墙里。完整的GIS系统包括:支撑构件;安装连接件;给水和排水管;面板。GEBERIT公司是世界著名的给排水材料和附件生产厂家,应用该公司提供的工作软件,我们根据卫生间的建筑布置和详细尺寸,作出GIS隔墙的材料下料表。拿到这些表格的工人在车间里进行预制加工,隔墙内的给水管和排水管的安装也同时完成。完成后的管道预留与立管的接头和与卫生洁具的接口,并以GEBERIT专用的管帽或管堵作好封堵。这一过程快速简便,还能与土建的施工交叉,很好地解决了工程工期紧迫的矛盾。一旦土建条件具备,这些预制元件就能马上搬运至现场就位,同卫生洁具和先期完成的管道井立管连接。当然,GIS系统也不可避免地存在一些问题:首先是提高了安装的造价;另外在设计方案阶段就必须综合考虑,因为GIS系统的厚度会影响到卫生间的建筑面积,给后期带来一些协调方面的问题和变更。4.2.2 设计体现节水和卫生安全发达国家在节水方面仍然走在前列,他们在城市节水的技术与管理上都有很大发展。体现在建筑内生活用水的节约上,就是采用优质管材和连接,供给卫生用水,减少渗漏;使用节水型设备和配件(夹气水嘴、夹气淋浴头等),减少用水量;在公共区域使用全自动开关(红外线检测控制开关等)取代传统的易造成水浪费的机械式开关,同时也减少了污染;利用污水处理和回用达到节水目的。在安全方面,目前仍在我国大量使用的金属镀锌管使用年限稍长便会发生锈蚀,影响水质,危害到人的健康。而欧共体国家的法律对取自管道和设备的水都有严格规定,这些国家从材料和技术上进行研究,生产出适用于供水系统的塑料管道来保证水质符合卫生方面的要求。这些塑料具有不导电的特性,是抗腐蚀的新型材料。现在国内已有GEBERIT公司和其它西欧公司的相似产品生产并得到应用,国家有关部门逐步淘汰镀锌管材的强制性法规也在酝酿之中,我们的生活饮用水质将会不断地得到提高。4.2.3 以人为本的宗旨和严格的质量意识在设计中,工程师通过技术手段处处体现以人为本、为人服务的宗旨。 仍以希尔顿酒店为例,所有客房卫生间的管道均在本层GIS隔墙中通行,在管道井内和立管连接。避免检修维护时到不相关的下层去,保证了入住宾客的个人私密性。也避免了因管道穿过楼板可能带来的漏水现象。针对管道噪音问题,所有的主干管都采取了隔音消声处理,为客户创造了更安静的环境等。不管是优质材料、设备和新技术的应用,还是节水安全、以人为本的宗旨,都体现出西方工程师对工程质量的严格要求。施工前,设计师制定了非常详细的技术条款对工程的有关技术参数、材料设备和实施手段进行了描述。施工过程中,现场由设计方指定的监理根据技术条款对承包商的工作进行监督。承包商按照技术条款选用的设备材料都必须制成技术卡片,标明产地,材质,技术指标等,呈送设计师备案,只有经过设计师审批通过方能用于工程当中。设计师也定期到现场处理问题,监督施工。4.2.4 其他西欧一些国家普遍采用安装DN25自救水枪并预留DN65水龙带接口的方法,DN65接口供消防队员使用,不再备用大口径水龙带。西欧国家工程师在设计中更注重人的因素和给排水系统的环境与社会效益。发达国家的先进科技支持着他们产品的开发和应用,使设备的性能更趋安全、高效;卫生洁具节水,低噪、美观、舒适;管材和配件性能更优越。这正是我国和发达国家的差距之所在,也是我们建筑给排水发展的大趋向。建筑给水排水技术是水工业中的一个重要分支,其发展是与社会进步、国力增强密切相关的。作为建筑设备的重要组成部分,给排水系统设计是否合理,对今后的装修、日常使用与维护将产生重要影响。因此作为一名设计人员,在进行工程设计时应当综合考虑各方面因素,以寻求最佳的设计方案。我认为我国今后的建筑给排水技术的发展,应当以两点为核心:以人为本、节约用水。通过对阿尔及利亚希尔顿豪华酒店的给排水系统工程的了解,可以看到在“以人为本”方面,我国与发达国家仍存在着差距。我们完全可以借鉴国外先进的技术的同时结合我国的国情,根据工程的具体情况,采用不同的技术手段来达到“以人为本”,并逐步赶上发达国家的水平。“节水”更是一个全球性的话题。随着人民生活质量的提高,对供水量和质的要求正不断扩展,同时实施水的可持续利用和保护,使水资源不受破坏,并能进入良性的水质、水量再生循环,也已成为政府和广大人民群众关注的焦点。这一切都给建筑给排水工程的设计提出了许多新的要求,供水技术先进化的步伐急待加快。而目前节水最关键的是人们节水的意识,人们的用水习惯。据调查目前这种观念尚未真正有效树立。应倡导人们将淡水资源当作一种珍稀资源,节制使用,呼吁全民节水。而我们也应当在节水技术上不断探索、研究,以期取得更好的节水效果。5设计主要内容本课题要求根据所给建筑图图纸及图纸中各房间的用途,对该办公楼进行给排水系统设计,从而保证办公设施使用人员的正常工作生活。5.1 建筑给水系统设计主要内容:确定生活给水设计标准与参数进行用水量计算;选择给水方式,布置给水管道及设备;进行给水管网水力计算及室内所需水压的计算;高位水箱、贮水池容积计算并确定构造尺寸;选择生活水泵;确定管材及设备;绘制给水系统的平面图、系统图及卫生间大样图。5.2 建筑排水系统设计主要内容:选择排水体制;确定排水系统的形式和污水处理方法;排水管道水力计算及通气系统计算;选择管材及管道安装;绘制排水系统的平面图及系统图。5.3 建筑消防系统设计(消火栓系统)主要内容:消防水量计算;消防给水方式的确定;消防栓、消防管道布置;消防管道水力计算及消防水压计算;消防泵的选择;确定稳压系统;绘制消火栓系统的平面图及系统图。6成果形式最终设计成果有:设计图纸,要求使用计算机绘图;计算说明书和设计说明,包含有管道直径的选用计算过程、水力计算过程和设备的选用计算过程等详细内容。7进度计划此次设计工作的起止日期为:2005年4月4日2005年6月22日。现制定以下简要进度计划:4.44.22 文献初步调研,完成开题报告。在此过程中查阅各类相关文献,明确设计程序及具体采用的方法,结合毕业实习所学知识,为设计工作打下良好基础。4.245.27 根据建筑图纸和所掌握的资料,进行系统设计,并绘图。5.306.20 完成计算说明书与设计说明,设计图定稿,并对设计成果进行检查,避免不必要的错、漏现象发生。6.206.24 毕业设计答辩。8论文提纲 前言 目录一、 设计任务及设计资料(一) 设计任务书(二) 设计文件及设计资料二、 设计计算(一) 建筑给水系统的计算(二) 建筑排水系统的计算(三) 建筑消防系统的计算三、 设计说明(一) 建筑给水工程(二) 建筑排水工程(三) 建筑消防工程(四) 主要构筑物与设备 总结 主要参考文献9参考文献 (1)姜文源主编,建筑给水排水常用设计规范详解手册,北京,中国建筑工业出版社,1996年; (2)赵基兴编著,建筑给排水实用新技术,上海,同济大学出版社,2000年; (3)马金 等编著,建筑给水排水工程,北京,清华大学出版社,2004年; (4)陈秀生主编,给水排水设计手册建筑给水排水,第二版,北京,中国建筑工业出版社,2001年。上海某办公楼给排水系统设计 第 24 页 共 25 页 1 绪论1.1 本课题研究背景给水排水工程是现代化城市基础设施建设与工业企业建设的重要组成部分之一,它的建设与发展直接关系到城市(镇)居民的生活水平、生活质量的提高与工业企业规模的扩大与发展,但同时也受到当地自然资源状况、经济发展水平、文化背景与发展历史的限制。随着我国城市化步伐的加速和工业经济的发展,城市居民生活用水和工业企业用水需求量日益增加,对用水水质的要求也日益严格。但是,我国是一个人均水资源量十分贫乏的国家,目前严重的水污染使得部分水体丧失原有功能,更加剧了水资源的紧张局面,缺水已成为城市与工业发展最为重要的限制条件之一,有效利用现有的有限水资源成为摆在给水排水工程技术人员面前的一个重要而紧迫的课题。1.2 课题的意义与目的1.2.1 意义工程设计是对拟建工程的实施在技术和经济上所进行的全面而详尽的安排,是联系项目决策与工程实体的桥梁,是工程建设最为重要的阶段。优秀的工程设计不仅是提升工程技术水平和保证工程质量的基础,而且是节约工程投资、改善工程经济条件的保证。通过设计训练,不仅能够学到工程设计的基本方法,而且能够学会运用工程经济思想综合解决工程问题。1.2.2 目的和作用毕业设计是高等院校培养具有创新精神和实践能力的高级专业人才不可缺少的重要实践教学环节,是教学计划的重要组成部分,是对我们学生进行综合训练的重要阶段。通过毕业设计,能够培养我们综合运用专业知识及相关知识的能力和工程实践能力,在指导教师的帮助下,在查阅中外文献、资料收集及调查研究、计算机编程及应用、工程设计及图纸绘制、设计计算说明书的撰写等方面的能力得到一定程度的提高,进而提高适应实际工作需要的能力。1.3 技术要求及指导思想适用、经济、卫生、安全是保证建筑给排水工程设计质量,满足生产、生活和消防的基本要求,具体应体现在下列各方面:(1) 给水方面,要厉行节约用水,建筑给水工程设计中,如经济技术比较合理时,应尽可能采用循环或重复利用的给水系统,及其他有效的节水节能措施。如充分利用城市管网的水压,在多层或高层建筑的低层部分由市政管网直接供水。另外,保护饮用水水质卫生是保障人民身体健康的重要保证,应当采取有效地防止饮用水回流污染的措施。(2) 排水方面,应根据污水性质、浓度、水量并结合室外污水处理情况,尽可能分流排水,以便回收有用物质或为污水处理提供便利条件。(3) 消防系统设计要做到保障安全、技术先进、经济合理,其中最重要的是能够确保人生与财产的安全。1.4 本课题在国内外的发展概况1.4.1 我国近年建筑给排水技术情况回顾a 建筑给水建筑给水的任务是将符合水质标准的水送至生活、生产和消防给水系统各用水点,满足水量和水压的要求。这涉及到水的分配、计量、输送、储存和加压以及水质标准和防水质污染。水的分配方面,我国已明令限期禁用普通旋启式水龙头,而代之以瓷片式水龙头。瓷片式水龙头节水,使用方便,冷热水混合效果好,但缺点是水流阻力大,对系统的影响是:直接影响水箱设置高度和给水方式。节水技术方面光电和红外感应控制已从水龙头出水控制扩大至小便器和大便器的冲洗用水。水的输送突出表现在塑料管的推广应用,建设部等四部委1999年12月发文:“关于在住宅建设中淘汰落后产品的通知”,明确2000年6月1日起在城镇新建住宅中禁用使用冷镀锌钢管于室内给水管道,并根据当地实际情况,逐步限时淘汰热浸镀钢管。推荐应用铝塑复合管、交联聚乙烯管和三型聚丙烯管等新型管材。世界上不少发达国家早在十多年前已规定,建筑中不准使用镀锌钢管;香港水务局在1995年起已明确规定,新建筑中不得使用镀锌钢管,旧建筑物内原有管道亦必须限期改造;而上海也已规定,凡1998年5月1日起设计的施工图和1998年10月1日起开工的住宅、多层住宅和多层公共建筑,其室内的给水管道,禁止设计、使用镀锌钢管,推广使用塑料给水管。给水流量计算,在概率法计算给水设计秒流量作了有益的探索,用生活用水定额来确定用水概率已达到实用阶段。管道连接除了不同材质的给水塑料管采用相应的接口方式外,沟槽式管接头是一项重大进展,沟槽式连接方式不破坏镀锌层、拆卸方便、不动用明火、施工快速、口径运用范围大、耐压值高、优点突出,已成为和螺纹、法兰、承插口连接并列的一种新的接头方式。水的储存方面,已经历了水箱的材质改善、补气式气压给水设备补气方式改进和隔膜式气压给水设备隔膜形式发展三大进展,目前储水装置成为热点的问题是气压水罐调节水量的确定和气压水罐的主功能探索。水质方面,建筑给水系统已从单一系统的单一水质标准一生活饮用水水质标准,发展为标准高的饮用净水系统和标准低的杂用水系统,多种水质标准多种系统适用于各种不同用途的用水要求。防水质污染措施管是建筑给水的薄弱环节。在现阶段,建筑给水水质保障技术受到高度重视,措施全面而且可行,其中防污隔断阀的应用更使防回流污染落到实处。b 建筑排水节水型卫生器具重点推荐采用6L的冲洗水箱,在现阶段地漏也受到关注,用于不同场合的不同型式的地漏先后得到应用,传统的钟罩式地漏和防返溢地漏受到挑战,对地漏的学术讨论日益深化。排水塑料管的噪声防治,或采用改变水流状态的方法、或采用改变管道结构型式、或兼用两种方式,都有一定效果。排水塑料管的推广应用已从以室内为重点,转到侧重于室外埋地排水管,加筋管、波纹管、缠绕管和玻璃钢夹砂管用于室外埋地排水充分发挥了塑料管的材质特性。建筑中水是污水处理回用中的一个重要环节。不少城市有关建筑中水工程的指令性规定,有利于建筑中水技术的进展。雨水利用已列入议事日程。为缓解室外排水系统满流、室内排出管因房屋沉降而倒坡等排出管排水工况恶化问题,重力排水系统止回阀得到认可。c 建筑消防建筑消防为建筑给水排水技术人员所重视。建筑消防正处于以消火栓给水系统为主向以自动喷水灭火系统为主,临时高压消防给水系统向稳高压消防给水系统发展、卤代烷灭火系统向系统替代和卤代烷替代物替代的转折期。1.4.2 西方发达国家目前建筑给排水的一些特点a 卫生间安装的工厂化对于各类高级建筑,如豪华酒店、高级办公楼等,大量的卫生间和紧张的工期使其安装的工厂化成为必要。以阿尔及利亚希尔顿豪华五星级酒店为例,在施工过程中,采用了瑞士GEBERIT公司的GIS支撑系统(GEBERIT INSTALLTION SYSTEM)。该系统为金属支撑骨架结构,具有足够的强度。可以作为独立墙,也可以依靠现有建筑隔墙,厚度在10cm到22cm之间。高度从1.2m到整个层高,可以根据需要调整。它的作用是通行和隐蔽管道,悬挂并固定卫生洁具,坐便器的水箱也安装在该隔墙里。完整的GIS系统包括:支撑构件;安装连接件;给水和排水管;面板。GEBERIT公司是世界著名的给排水材料和附件生产厂家,应用该公司提供的工作软件,我们根据卫生间的建筑布置和详细尺寸,做出GIS隔墙的材料下料表。拿到这些表格的工人在车间里进行预制加工,隔墙内的给水管和排水管的安装也同时完成。完成后的管道预留与立管的接头和与卫生洁具的接口,并以GEBERIT专用的管帽或管堵作好封堵。这一过程快速简便,还能与土建的施工交叉,很好地解决了工程工期紧迫的矛盾。一旦土建条件具备,这些预制元件就能马上搬运至现场就位,同卫生洁具和先期完成的管道井立管连接。当然,GIS系统也不可避免地存在一些问题:首先是提高了安装的造价;另外在设计方案阶段就必须综合考虑,因为GIS系统的厚度会影响到卫生间的建筑面积,给后期带来一些协调方面的问题和变更。b 设计体现节水和卫生安全发达国家在节水方面仍然走在前列,他们在城市节水的技术与管理上都有很大发展。体现在建筑内生活用水的节约上,就是采用优质管材和连接,供给卫生用水,减少渗漏;使用节水型设备和配件(夹气水嘴、夹气淋浴头等),减少用水量;在公共区域使用全自动开关(红外线检测控制开关等)取代传统的易造成水浪费的机械式开关,同时也减少了污染;利用污水处理和回用达到节水目的。在安全方面,目前仍在我国大量使用的金属镀锌管使用年限稍长便会发生锈蚀,影响水质,危害到人的健康。而欧共体国家的法律对取自管道和设备的水都有严格规定,这些国家从材料和技术上进行研究,生产出适用于供水系统的塑料管道来保证水质符合卫生方面的要求。这些塑料具有不导电的特性,是抗腐蚀的新型材料。现在国内已有GEBERIT公司和其它西欧公司的相似产品生产并得到应用,国家有关部门逐步淘汰镀锌管材的强制性法规也在酝酿之中,我们的生活饮用水质将会不断地得到提高。c 以人为本的宗旨和严格的质量意识在设计中,工程师通过技术手段处处体现以人为本、为人服务的宗旨。 仍以希尔顿酒店为例,所有客房卫生间的管道均在本层GIS隔墙中通行,在管道井内和立管连接。避免检修维护时到不相关的下层去,保证了入住宾客的个人私密性。也避免了因管道穿过楼板可能带来的漏水现象。针对管道噪音问题,所有的主干管都采取了隔音消声处理,为客户创造了更安静的环境等。不管是优质材料、设备和新技术的应用,还是节水安全、以人为本的宗旨,都体现出西方工程师对工程质量的严格要求。施工前,设计师制定了非常详细的技术条款对工程的有关技术参数、材料设备和实施手段进行了描述。施工过程中,现场由设计方指定的监理根据技术条款对承包商的工作进行监督。承包商按照技术条款选用的设备材料都必须制成技术卡片,标明产地,材质,技术指标等,呈送设计师备案,只有经过设计师审批通过方能用于工程当中。设计师也定期到现场处理问题,监督施工。d 其他西欧一些国家普遍采用安装DN25自救水枪并预留DN65水龙带接口的方法,DN65接口供消防队员使用,不再备用大口径水龙带。西欧国家工程师在设计中更注重人的因素和给排水系统的环境与社会效益。发达国家的先进科技支持着他们产品的开发和应用,使设备的性能更趋安全、高效;卫生洁具节水,低噪、美观、舒适;管材和配件性能更优越。这正是我国和发达国家的差距之所在,也是我们建筑给排水发展的大趋向。1.5 本课题应解决的主要问题建筑给水的任务是将符合水质标准的水送至生活、生产和消防给水系统各用水点,满足水量和水压的要求。在完成给水管线布置,绘出管道轴测图后进行给水系统的计算。以此确定给水管网各管段的管径和给水系统所需的压力,复核室外给水管网的水压是否满足室内给水系统所需压力的要求。设置升压、贮水设备的给水系统,还要选定升压、贮水设备和确定其设置高度。建筑排水是在完成排水管线布置,绘出管道轴测图后进行排水系统的计算,以此确定排水管网各管段的管径、横向管道的坡度和通气管的管径,以及各种控制点的标高和排水管件的组合形式。消火栓给水系统的设计,主要是根据规范规定的消防用水量及要求使用的水枪数量和水压确定管网的管径,系统所需的水压,水池、水箱的容积和水泵的型号等。2 设计说明书2.1 室内给水工程2.1.1 给水系统选择由于市政管网所提供的工作压力常年无法满足室内使用需求,因此采用设水泵的给水方式,并在系统中增设贮水池,采用水泵与室外管网间接连接的方式。2.1.2 系统组成建筑内给水系统由引入管、水表节点、给水管道、配水装置、用水设备和附件。此外包括地下贮水池及和压水泵,以及消防用屋顶水箱。2.1.3 加压设备及构筑物生活加压泵采用40DL-3型水泵,流量4.9-7.4m3/h,扬程37-32m,配套电机功率为10kW。地下室贮水池仅起调节水量的作用,因此有效容积为1.2 m3。屋顶水箱由生活给水管供水,作消防水箱用,有效容积按贮存10min的室内消防用水总量来确定,选用标准图S3:S151 () 15m3方形水箱,尺寸为360024002000mm。2.2 室内排水工程2.2.1 排水系统选择根据规范,粪便污水不能直接排放,需经过化粪池处理之后才能排入市政下水道。采用室内污、废水分流排水系统。2.2.2 系统组成室内排水系统主要组成部分包括:卫生洁具、排水管道、通气管道、检查口、清扫口、室外排水管道、检查井、化粪池等。2.3 室内消防工程2.3.1 消防系统选择本建筑属二类建筑,设室内、室外消火栓用水量分别为20L/s、20L/s,每根竖管最小流量10L/s,每支水枪最小流量5L/s。室内消火栓不分区,采用水箱和水泵联合供水的临时高压给水系统,每个消火栓处设直接启动消防水泵的按钮。高位水箱贮存10min的消防用水,消防泵及管道均单独设置,给水管材采用铸铁管。每个消火栓口径为65mm单栓口,水枪喷嘴口径19mm,充实水柱为12mH2O,采用衬胶水带,直径65mm,长度25m。消防泵直接从市政消防给水管网抽水,消防水箱则由生活水泵供水,火灾延续时间以2h计。2.3.2 系统组成消火栓系统由消防泵、消防管网、自动稳压消火栓和水泵接合器组成。2.3.3 主要设备消防泵选用:100DL-3型2台,一用一备,流量20-35L/s,扬程65.1-51.0m,配套电机功率为30kW。2.4 管道布置及设备安装要求2.4.1 给水管道布置与设备安装要求给水管道采用PP-R管,热熔连接。管道的布置与建筑物的性质、结构情况、用水要求、配水点和室外给水管道的位置以及给水系统的给水方式有关。一般应符合下列原则和要求。a 室内给水管道的布置(1) 确保供水安全的良好的水力条件,力求经济合理室内给水管道应在满足水量、水压要求的前提下,使管线布置得最短,尽可能呈直线走向。配水点分散的建筑宜多设立管,并根据室外干管的情况和配水点位置分别设置引入管,以减少管路的水头损失,降低室内给水管网所需压力。引入管、主干管、立管应尽量敷设在用水量最大或不允许间断供水的配水点附近,这对保证供水安全、减少流程中不合理的转输流量、降低室内管网所需压力、节约管材都是有利的。(2) 保证管道不受损坏,防止水质污染给水埋地管应避免布置在可能受重物压坏处,管道不得穿越生产设备基础,如遇特殊情况,必须穿越时,应与有关专业人员协商处理。给水管道不得敷设在排水沟内。给水管道不得穿过大、小便槽,当立管位于小便槽顶部0.5米以内时,在小便槽顶部应有建筑隔断措施,以防管道腐蚀。给水管道不宜穿过伸缩缝、沉降缝,否则就采取软性接头法或丝扣弯头法、活动支架法保护措施。(3) 不影响生产安全、建筑空间的使用给水管道的位置不得妨碍生产操作、交通运输和建筑物的使用。管道不得布置在遇水易燃、易爆和易损坏的原料、产品和设备上面,并应尽量避免在生产设备上面通过。管道不宜穿过橱窗、壁柜和木装修。(4) 便于管道安装、维修管道与管道、墙、梁、柱及设备之间应保持一定的间距,以便安装、维修。b室内给水管道的敷设(1) 室内给水管道的敷设有两种方式,明装、暗装,按照使用要求确定(2) 明装管道应尽量沿墙、梁、柱等敷设。(3) 暗装管道横干管除直接埋地外,宜敷设在地下室、顶棚或管沟内,立管可敷设在管井中。(4) 给水管与其它管道同沟或共架敷设时,宜设在排水管、冷冻管上面,热水管或蒸汽管下面,给水管不宜与输送易燃、可燃或有害的液体、气体的管道同沟敷设。(4) 管道井尺寸应根据管道数量、管径大小、排列方式、维修条件结合建筑平面合理确定。(5) 给水管穿过地下室外墙或地下构筑物的墙壁处,应采取防水措施。穿过承重墙或基础处,应预留洞口,且管顶上部净空不得小于建筑物沉降量,一般尺寸一般采用d + 50 mm d + 100 mm。(5) 给水横干管宜有0.0020.005的坡度,坡向泄水装置。(6) 为防止生活饮用水管道被使用过的水回流而造成污染,管道敷设时,应注意配水出口不得被任何液体或杂质所淹没。配水口与用水设备溢流水位间的最小距离,即空气间隙不得小于配水出口处给水管管径的2.5倍。特殊洁具和生产用水设备不能设置最小空气间隙时,应采取其它有效的隔断措施。(7) 生产用水设备和特制的卫生洁具给水配件安装高度,应按设备和洁具的构造确定。(8) 给水与排水管平行、交叉时,其距离分别大于0.5米和0.15米,交叉时给水管在上。(9) 立管上设闸阀,横管上设截止阀,但当立管管径小于50mm时,采用截止阀。(10) 水泵基础高出地面20,水泵采用自动启动。2.4.2 排水管道布置与设备安装要求a 室内排水管道的布置排水管道的布置应满足良好的水力条件,还需考虑维护的方便,保证管道正常运行以及经济和美观的要求。为此,应做到以下几点:(1) 排水立管应布置在污水最集中、污水水质最脏、杂质最多、污物浓度最大的排出处,使得横支管最短,尽快转入立管,尽快排出室外。(2) 排水立管一般不要穿入卧室、病房等卫生要求高、需要保持安静的房间,最好不要放在邻近卧室内墙,以免立管水流冲刷声通过墙体传入卧室内。要求高的建筑物,立管可暗设于专门的管井、管槽内,管井位置也不宜靠近卧室内墙,否则就做适当的隔音处理。(3) 排水横支管一般在本层地面上或楼板下明设。 特殊要求、考虑影响美观时,可在管槽、管道井、管沟或吊顶内暗设,但必须考虑便于安装和维修。为了防止排水管(尤其是存水弯部分)的结露,必须采取防结露措施。(4) 排水出户管(排水横干管)一般按坡度要求埋设于地下。(5) 排水管不允许布置在有特殊生产工艺和卫生要求的厂房以及食品和贵重商品仓库、通风室和配电间内,也不应布置在食堂,尤其是锅台、炉灶、操作主副食烹调处。(6) 排水管道不得布置在遇水引起燃烧爆炸或损坏原料、产品和设备的上面。(7) 排水管道以最短距离通至室外。因为排水管较易堵塞,如埋设在室内地下管道过长,清通和检修都不便。此外,管道过长则坡降较大,必然加深室外管道的埋深。(8) 室内排水管道的布置,应考虑有足够的空间或方便条件,以利安装、拆换管件和清通维护工作的进行。(9) 如果排水出户管须与给水引入管布置在同一条时,两根管道的外壁水平距离不应小于1.5米。b 室内排水管道的敷设排水管必须根据重力流管道和所选用排水管道材质的特点进行敷设,应做到下面几点:(1) 埋入地下的排水管与地面要有一定保护距离,以防止被重物压坏,而且管道不得穿越生产设备的基础;否则不但影响管道的维修,而且使管道承受振动和局部荷载所产生的不均匀沉降等影响。(2) 排水管不要穿过风道、烟道及厨柜等。排水管最好避免穿过伸缩缝,必须穿过时,应加套管。如遇有沉降缝时,必须另设一路排水管分别排出。(3) 布置在高层建筑管井内的排水立管,必须每层设置支撑支架,以防整根立管重量下传至最低层。高层建筑如旅馆、公寓、商业楼等管井内的排水立管,不宜每一根单独排出,往往在下一技术层内用水平管加以连接,分几路排出。连接多根排水立管的总排水横管,必须按坡度要求以支架固定。为了考虑高层排水管道的抗震和减噪要求,在支架固定处以及支架与建筑物砌体连接处,均设置抗震支架及垫橡胶块。(4) 为了考虑建筑物沉陷对排水横管产生剪切的影响,高层建筑排水出户管应考虑采取防沉陷措施,当前处理办法是:将排水管出外墙至第一个排水检查井的管段布置在管沟内,用弹性支架或弹性吊架支撑。(5) 排水管穿过承重墙或基础处,应预留孔洞,使管顶上部净空不得小于建筑物的沉降量,一般不小于0.15米。(6) 由于当前国内很多城市尚未建成全市性的污水处理厂,因此,尚须考虑设置化粪池。所以,室内宜采用分流三管制的排水系统。(7) 排水立管的敷设多采用内敷设暗装形式,但也可以采用排水立管外敷设明装形式。立管直接明装在建筑物次立面的外墙上, 不影响建筑物立面美观的前提下,有利于卫生间内部的整洁,避免了管道穿越楼板,支管与立管的连接不受限制,减少了卫生洁具排水时的相互干扰,增大了横管的坡度和排水能力。有条件的地方可以采用这种传统的敷设方法。(8) 排水立管的设计和安装,要注意上下层外墙厚度是否一致以及基础构造形式,在墙或基础的凸出部位可采用Z形管拐弯。(9) 确定立管的排出管穿基础标高时,既要计算支管在立管上的搭接高度,注意室外排水管道标高,又要注意基础的结构作法,尽可能使穿墙排水管不穿过钢筋混凝土地梁。如必须穿过钢筋混凝土地梁时,应及时向结构设计人员提供准确的留洞位置及孔洞大小。如果穿墙管较多,会使地梁中间几乎掏空。这样在此开间内做“双梁”(中空)形式的地梁,以保证建筑结构的安全。(10) 地漏是卫生间中最易出问题的一个薄弱环节,可采用一种抗虹吸式存水弯作为地漏水封。(11) 立管沿墙敷设,其管轴与墙同距离(L)不得小于下述规定:DG = 50mm L = 50mm; DG = 75mm L = 70mm;DG = 100mm L = 80mm; DG = 150mm L = 100mm。(12) 立管应设置检查口,离地面1.2米,中间每隔一层设一个清扫口。(13) 检查井用砖砌,井径1米。2.4.3 消防管道布置与设备安装要求a 消防给水管道的布置(1) 室内消火栓数量超过10个且室内消火栓用水量大于等于15L/s时,室内消防给水管道至少应有两条引入管与室外环状给水管网连接。(2) 超过五层或体积超过10000m3的公共建筑、高层和超高层公共建筑及其裙房的室内消火栓给水系统,当立管为两条或两条以上时,应在竖向构成环状管网。(3) 住宅宜设置不少于两根的消火栓给水立管。但设置连廊的单元式住宅、塔式住宅可设一根消火栓给水立管。连廊式住宅和十八层以上的塔式住宅的室内消火栓给水立管应在竖向构成环状管网。十八层以上的设置连廊的单元式住宅其单元与单元之间的室内消火栓给水立管应在屋顶连通。(4) 室内环状管网的引入管为两条或两条以上时,当其中一条发生故障,其余引入管应仍能供给全部室内消火栓消防用水量。(5) 室内消防给水管道应采用阀门分成若干独立段,如某段损坏时,停止使用的室内消火栓在同层中不应超过5个,高层建筑阀门的设置应保证检修管道时,关闭的消防给水立管不超过一条。当消防给水立管超过4条时,可允许关闭不相邻的两条立管。阀门应采用有明显开启状态标志的阀门。阀门宜设置在立管两端,且应处于经常开启的状态。(6) 消防给水立管的管径按立管消防用水量计算。高层建筑其最小管径不得小于100mm。b 消火栓的设置及安装(1) 设有室内消火栓给水系统的建筑物,其各层应设置室内消火栓。室内消火栓应设置在楼梯出入处或楼梯前室、走道等明显易于取用的地点。(2) 消防电梯前室应设室内消火栓。该消火栓可作为普通的室内消火栓使用。(3) 建筑物中的避难层、避难区、直升飞机停机坪和避难走道应设置室内消火栓。(4) 室内消防给水立管的布置,应保证室内任何部位有两个室内消火栓水枪的充实水柱同时到达。居住建筑、多层公共建筑和高层建筑的裙房可利用上、下层的室内消火栓水枪的充实水柱到达,高层公共建筑和超高层建筑应保证室内同层消火栓水枪的充实水柱到达。(5) 室内消火栓的间距应计算确定。高层公共建筑和超高层建筑的室内消火栓的布置间距不应大于30m。居住建筑、多层公共建筑和高层建筑的裙房中室内消火栓的布置间距不应超过50m。(6) 设有室内消火栓的建筑,应在平屋顶上或通向屋顶的最高楼梯间内设置带有压力表的供试验和检查用的消火栓。该消火栓不应设在电梯机房内。(7) 室内消火栓栓口的直径应为65mm。栓口离地面或地板面的高度宜为1.10m,其出水方向宜向下或与设置消火栓的墙面垂直。(8) 室内消火栓应采用单阀单出口型。条状建筑的尽端可设置单立管连接的双阀双出口型消火栓。(9) 每个室内消火栓处宜设置消火栓箱。箱内应配置喷嘴口径为19mm的水枪和长度为20m或25m,直径为65mm的衬胶水带,并应有启动消防泵的按钮,按钮应有保护设施。消火栓箱可根据建筑要求明装或嵌墙暗装。c 水泵接合器的确定和设置水泵接合器的数量应按室内消防用水量计算决定,每个水泵接合器的流量应按10-15L/s计算。室内消火栓给水系统、自动喷水灭火系统的水泵接合器宜集中布置,但两者之间应分开设置。若设置有困难时,可共用给水干管,在自动喷水灭火报警阀后不允许设消火栓。水泵接合器应采用地上式或侧墙式,并应有明显的指示标志。水泵接合器应设在消防车易于到达的地点,同时还应考虑在其附近15-40m范围内有供消防车取水的室外消火栓或贮水池。3 计算说明书3.1 室内给水系统的计算3.1.1 给水用水定额及时变化系数按建筑物的性质和室内卫生设备之完善程度,选用qd = 60L/(人班),时变化系数Kh = 2.0,m = 200。3.1.2 最高日用水量3.1.3 最高日最大时用水量其中,根据建筑物性质,选取T = 10h。3.1.4 设计秒流量的计算 (3-1)根据建筑物的用途,选用 =1.5,k = 0,所以: (3-2)3.1.5 室内所需水压的计算由各管段的设计秒流量qg,控制流速在允许范围内,可查得管径D和单位长度沿水头损失i,由hy = iL计算管路的沿程水头损失hy。各项计算结果均列入表3.1中。局部水头损失:hj = 30%hy = 0.314.22 = 4.27 kPa因此,计算管路的水头损失为:H2 = (hy+ hj) = 14.22 + 4.27 = 18.49 kPa因为办公楼用水量较小,选用LXS湿式水表。总水表安装在贮水池的进水管上。根据设计秒流量qg = 1.98L/s = 7.13m3/h,选用口径40mm的总水表,其公称流量为10 m3/h qg,最大流量为20 m3/h。所以,水表的水头损失:hd小于水表水头损失允许值,因此水表的水头损失:H3 = hd = 12.18 kPa所以,给水系统所需的压力为:H = H1 + H2 + H3 + H4 = 27.1510 + 18.49 + 12.18 + 15 = 317.17 kPa3.1.6 水箱、贮水池的容积计算本设计中,生活用水采用的是设水泵的给水方式。由于不允许直接从市政管网抽水,因此地下室设贮水池。生活贮水池的调节水量按最高日用水量的10%计。a 水箱由于水箱仅用作消防水箱,因此其容积按贮存10min的室内消防用水总量来确定,按下式计算:Vx = 0.6Qx = 0.620.06 = 12.04m3据此,选用标准图S3:S151 () 15m3方形水箱,尺寸为360024002000mm。b 贮水池贮水池容积应按以下公式计算:V (Qb QL)Tb + Vf + Vs由于贮水池仅起调节水量的作用,所以有效容积不计Vf和Vs。因资料不足,调节水量按10% Qd确定,所以V 10% Qd = 0.112 = 1.2m3为保证室内用水,贮水池容积取2.0m3。3.1.7 水泵的选型计算图3.1 给水管网水力计算草图表3.1 给水管网水力计算表计算管段编号卫生器具名称及其当量数当量总数Ng设计秒流量qg(L/s)管径DN(mm)流速v(m/s)每米管长沿程水头损失i(kPa)管段长度L(m)管段沿程水头损 失hy = iL(kPa)管段沿程水头损失累计hy(kPa)大便器小便斗洗脸盆污水池0.50.251.01.00-110.250.15200.790.1230.750.090.091-220.500.21200.560.2280.750.170.2662-330.750.26200.690.3360.750.250.513-441.000.30200.790.4220.750.320.834-551.250.34200.890.5346.203.314.145-6151.750.40250.610.1881.950.374.516-7252.250.45250.690.2340.900.214.727-8352.750.50250.760.2790.900.254.978-9453.250.54250.820.3220.900.295.269-10553.750.58250.880.3650.500.185.4410-1195218.750.89320.870.2774.901.366.8011-1218104217.501.25400.750.1625.500.897.6912-1327156326.251.54401.020.2753.801.058.7413-1436208435.001.77401.060.2954.501.3310.0714-15452510543.751.98401.190.35511.704.1514.220-110.500.21200.561-221.000.30200.792-331.500.37200.973-442.000.42250.644-5413.000.52250.795-10415.000.67251.026-51.000.30200.79hy = 14.22 kPaa 流量由于高位水箱仅用于消防,因此水泵流量采用设计秒流量qg确定,所以:Q = 1.98L/s = 7.13m3/hb 扬程水泵与室外管网通过贮水池间接连接,因此从水池抽水时,其扬程应满足:Hb H1 + H2+ H4 (3-3)所以,水泵扬程需要304.99 kPa。根据计算结果,生活加压泵采用40DL-3型水泵,流量4.9-7.4m3/h,扬程37-32m,配套电机功率为10kW。3.2 室内排水系统的计算根据系统选择,采用污、废水分流的排水体系,根据实际情况,设置F、W1、W2、W3四根排水立管,底层单独排出。各管段的水力计算见成果表。3.2.1 设计要点(1) 每个卫生间均应设置一个100mm的地漏,地漏的顶面应低与地面510mm。水封深度应界于50100mm之间。(2) 排水立管应隔层设检查口,中心距地面通常为1.2m,水平管道末端应设清扫口。(3) 管材为硬聚氯乙烯排水管。(4) 通气管根据计算确定。3.2.2 设计计算a 设计秒流量设计秒流量按公式: (3-4)进行计算。其中,取1.5;立管F为生活废水立管,qmax = 0.33L/s;立管W1、W2、W3为生活污水立管,W1、W2的qmax = 1.5 L/s,W3的qmax = 0.05 L/s。b 立管F的计算该立管接纳的排水当量总数为:Np = 0.534 = 2.12L/s最下部管段排水设计秒流量:qu = 0.121.5+ 0.33 = 0.59L/s选用立管管径De = 50mm,因设计秒流量0.59L/s小于最大允许排出流量4.5L/s,所以不需要设专用通气立管。排出管计算:由总设计秒流量0.59L/s查得,De = 50mm,管道坡度取0.020,充满度为0.5时,允许最大流量为0.66L/s,流速为0.80m/s,符合要求。c 立管W1的计算该立管接纳的排水当量总数为:Np = 184 = 72L/s最下部管段排水设计秒流量:qu = 0.121.5+ 1.5 = 3.03L/s选用立管管径De = 110mm,因设计秒流量3.03L/s小于最大允许排出流量4.5L/s,所以不需要设专用通气立管。排出管计算:由总设计秒流量3.03L/s查得,De = 110mm,管道坡度取0.007,充满度为0.5时,允许最大流量为3.43L/s,流速为0.81m/s,符合要求。d 立管W2的计算该立管接纳的排水当量总数为:Np = 22.54 = 90L/s最下部管段排水设计秒流量:qu = 0.121.5+ 1.5 = 3.21L/s选用立管管径De = 110mm,因设计秒流量3.21L/s小于最大允许排出流量4.5L/s,所以不需要设专用通气立管。排出管计算:由总设计秒流量3.21L/s查得,De = 110mm,管道坡度取0.010,充满度为0.5时,允许最大流量为4.10L/s,流速为0.97m/s,符合要求。e 立管W3的计算该立管接纳
