普通式双柱汽车举升机的结构设计【优秀双柱汽车举升机设计+12张CAD图纸】

资源目录

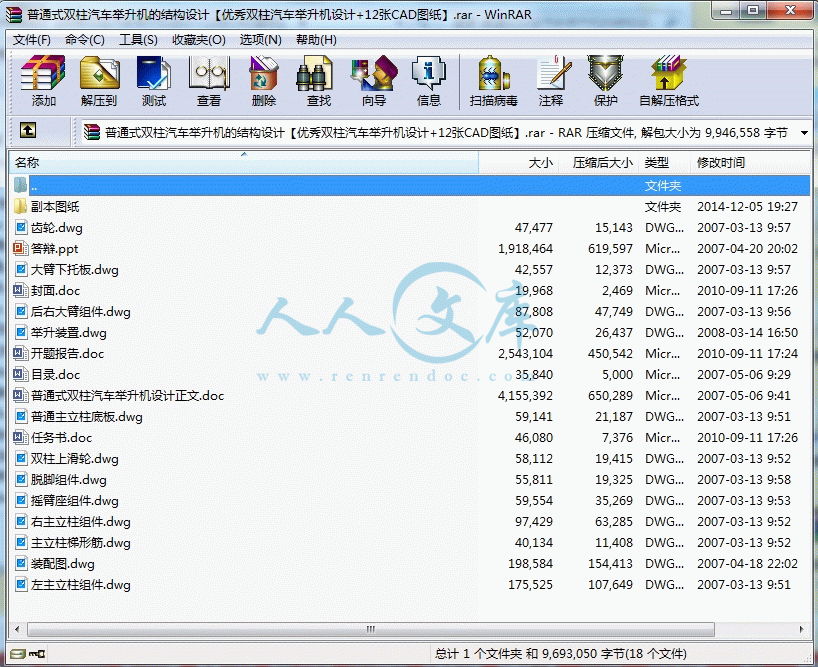

普通式双柱汽车举升机的结构设计【优秀双柱汽车举升机设计+12张CAD图纸】.rar

普通式双柱汽车举升机设计正文.doc---(点击预览)

副本图纸

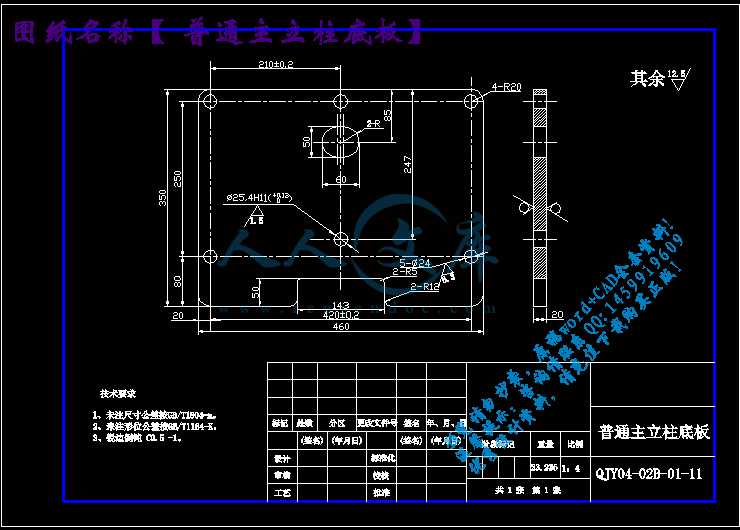

普通主立柱底板01.dwg---(点击预览)

左主立柱组件02.dwg---(点击预览)

右主立柱组件2.dwg---(点击预览)

双柱上滑轮02.dwg---(点击预览)

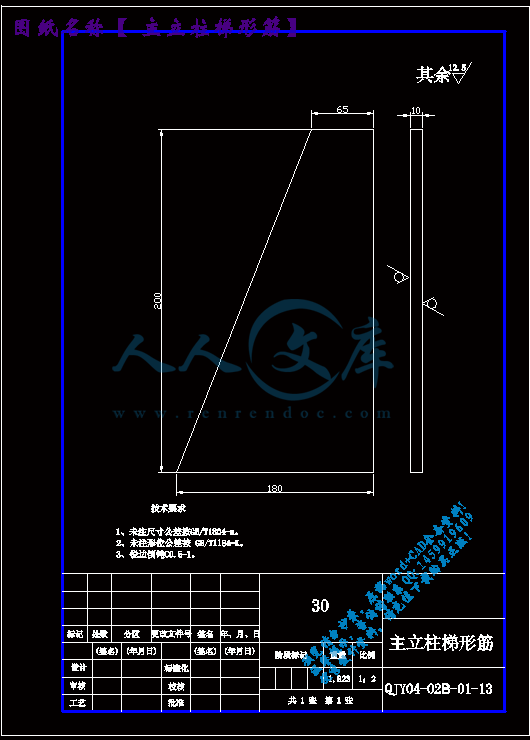

主立柱梯形筋02.dwg---(点击预览)

压缩包内文档预览：

编号：369464 类型：共享资源大小：2.29MB 格式：RAR 上传时间：2014-12-05 上传人：QQ14****9609 IP属地：陕西

45
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 普通式双柱举升机汽车设计举升机结构设计普通式双柱汽车举升机双柱汽车举升机设计

资源描述：

普通式双柱汽车举升机设计

普通式双柱汽车举升机的结构设计【优秀双柱汽车举升机设计+12张CAD图纸】

【任务书+开题报告+外文翻译+答辩ppt+23页@正文9300字】【详情如下】【需要咨询购买全套设计请加QQ1459919609 】.bat

主立柱梯形筋.dwg

举升装置.dwg

任务书.doc

副本图纸

双柱上滑轮.dwg

右主立柱组件.dwg

后右大臂组件.dwg

大臂下托板.dwg

封面.doc

左主立柱组件.dwg

开题报告.doc

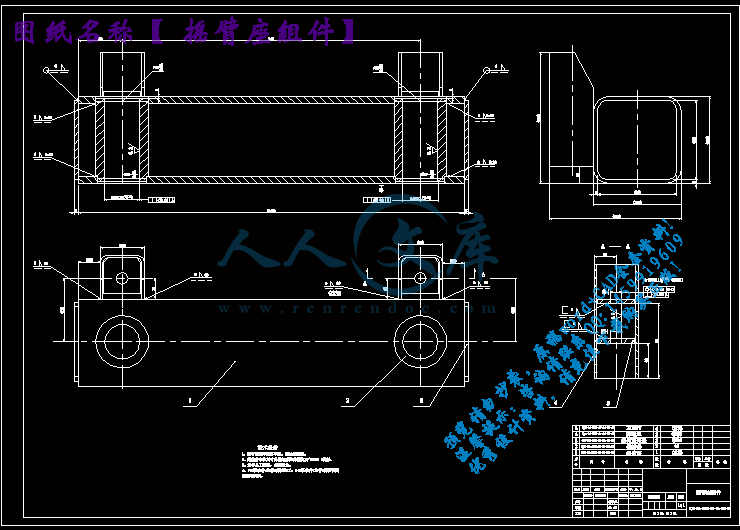

摇臂座组件.dwg

普通主立柱底板.dwg

普通式双柱汽车举升机设计正文.doc

目录.doc

答辩.ppt

脱脚组件.dwg

装配图.dwg

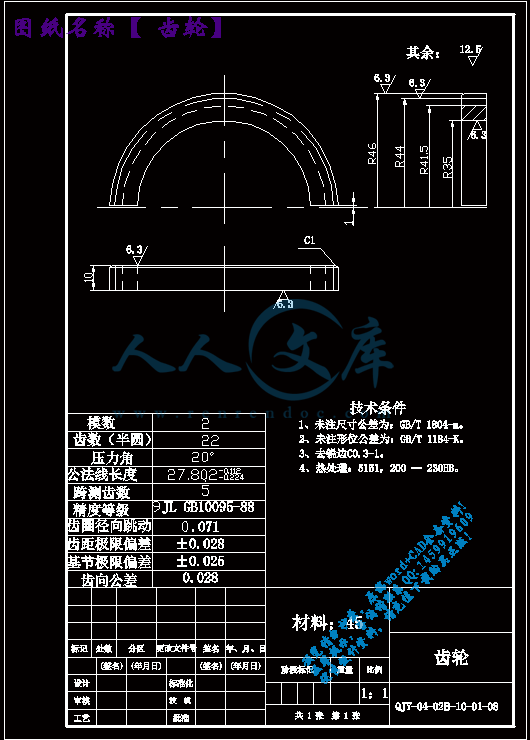

齿轮.dwg

任务书

题目：普通式双柱汽车举升机设计

一、题目来源、目的、意义

本课题来源于科技股份有限公司与本校合作项目——汽车举升机

设计科研项目。尽管国内有不少举升机生产单位，其产品占有了国内一定的市

场份额，但总体质量有待提高。经市场调研、分析，本设备预计有一定的国外

市场需求，有较好的国内外应用前景，价格适中，适合在国内外推广应用。双

柱式举升机是一种广泛用于轿车等小型车维修用的举升设备。随着轿车工业的

发展和轿车等小型车的使用日趋普及，此种型式的举升机需求量也会日益增大。

课题紧贴当前的制造业领域，为学生提供了一种专业训练的形式。

二、主要工作内容

课题的主要工作内容以机械结构设计为主，使学生在接触实际科研项目中，

学会如何解决实际问题，如何综合运用所学的理论知识，设计出规范化、标准

化的图纸用于加工生产。

主要内容：在参考国内外各种举升机结构的基础上，考虑到由于QJY04-02

型（含B型）举升机，具有结构紧凑、外形美观、操作简便等特点，适用于各

种汽车修理和保养单位，故针对QJY04-02（含B型）型普通双柱式举升机，分

析其结构的合理性，并进行校核验算。通过对普通式双柱汽车举升机结构设计

与计算，保证所设计的举升机满足工作使用要求。

三、主要技术指标（或主要论点）

双柱式举升机的结构型式有多种，QJY04-02型（含B型）举升机系指液

压驱动的双柱式举升机。举升机构的传动系统由液压系统驱动和控制，由两立

柱内安装的液压油缸实现上下运动，推动连接立柱与滑台的链条，使滑台上安

装的大滚轮沿立柱滚动，实现滑台的上下移动。

本机主要技术性能指标为：额定举升载荷4吨；电动机功率2.2 KW；举

升臂在最低位置时的举升高度为120mm，最大举升高度为1850mm，工作行程为

1730mm，总高为2630mm，总宽为3254mm。

四、进度计划

第1周?第3周：查阅资料，翻译要求字数的英文资料，调研市场上几种主要

的举升机，并进行方案论证，写出开题报告。

第4周?第6周：参考一些样机结构，进行结构设计与计算。

第7周?第9周：结构分析与验算，满足技术性能指标和使用要求。

第10周?第14周：计算机绘制结构设计图纸，包括装配图和零件图。

第15周?第16周：编写毕业设计说明书。

第17周?第18周：评审、答辩。

五、主要参考资料（外文资料至少一篇）

[1] 孔红梅，等.液压举升机同步系统[J] .液压气动与密封，2000,(1):20?23.

[2] 刘敏杰,等.几种举升机构的结构与性能分析[J].专业汽车，1999,(2):23?25.

[3] 王惠.举升机液压系统的设计[J].机械设计，1996,(4)：25?27.

[4] 郑国庆.DJ2-2.5型双柱汽车举升机双安全系统设计[J].设备与使用，1995,(3):20?23.

[5] 胡均安,等.汽车举升机立柱结构的神经网络模型建立[J]. 湖北工学院学报，2001,(4):56?58.

[6] 高凤林. QJJ2.5-2汽车举升机及其使用与维护[J]. 中国汽车保修设备，1999,(5):20?23.

[7] Dianel.M..2D DEM Verification: Load Behavior and Force on a Lifer

Bar[J].Journal of the South African Institute of Mining and Metallurgy.

V99n2 1999, (2)：93-96.

普通式双柱汽车举升机设计

摘要：双柱式汽车举升机是一种汽车修理和保养单位常用的举升设备，广泛应用于轿车等小型车的维修和保养。目前，全国生产汽车举升机的厂家较多，生产的举升机的形式也比较繁多，有双柱式举升机、四柱式举升机、剪式举升机、组合移动汽车式举升机等。本文较全面地介绍了举升机的分类，在确定了所要设计的举升机的方案之后，即针对举升机的结构及其特点要求进行了设计与说明，同时对举升机设计过程中所涉及到的工艺性问题进行补充说明。然后分析了普通式双柱汽车举升机主立柱的截面特性，并对主立柱的强刚度和托臂的强度进行了校核验算。对液压缸活塞杆强度以及受压杆的稳定性也进行了验算，以保证所设计的举升机满足使用要求。

本课题所设计的是液压驱动的普通式双柱汽车举升机。它的特点是：①性能可靠，低能耗，操作方便；②无横梁，结构简单；③非对称托臂可伸缩，保证了安全性；④托脚的最低位置低，使得车辆的底盘可以比较低，对各种车辆的适应性扩大了；⑤与螺杆式的举升机相比，使用寿命较长；⑥价格低廉，拥有的市场份额较大。

关键词：普通式，双柱举升机，结构特点，非对称式，机械结构设计，液压驱动，截面特性

摘要………………………………………………………………………… 1

1 举升机的方案拟定……………………………………………………… 1

1．1 举升机的基本情况 ………………………………………………… 1

1．1．1 常用汽车举升机的结构类型…………………………………… 1

1．1．2 汽车举升机的主要参数………………………………………… 1

1．2 汽车举升机的主要结构与要求…………………………………… 2

1．2．1举升装置的要求………………………………………………… 2

1．3 普通式双柱汽车举升机结构方案的确定 ………………………… 2

2 普通式双柱汽车举升机的结构设计 ………………………………… 3

2．1 举升装置…………………………………………………………… 3

2．2 立柱………………………………………………………………… 4

2．3 支撑机构…………………………………………………………… 5

2．4 平衡机构…………………………………………………………… 6

2．5 保险机构…………………………………………………………… 6

3 普通式双柱汽车举升机的强刚度分析与验算………………………… 7

3．1 普通式双柱举升机立柱的结构分析和验算……………………… 7

3．1．1 主立柱的截面特性分析与计算………………………………… 7

3．1．2 主立柱的强度分析与验算……………………………………… 9

3．1．3 主立柱的刚度计算……………………………………………… 15

3.2 托臂的强度校核……………………………………………………… 15

3．2．1 托臂的截面特性………………………………………………… 15

3．2．2 托臂的强度核算………………………………………………… 16

3．2．3 从托臂处考虑挠度情况………………………………………… 18

4 液压系统………………………………………………………………… 19

4．1 液压系统工作原理………………………………………………… 19

4．2 液压缸活塞杆受压校核…………………………………………… 20

4．2．1 液压缸活塞杆强度验算………………………………………… 20

4．2．2 液压缸活塞杆受压稳定性校核………………………………… 20

5 结论……………………………………………………………………… 21

参考文献…………………………………………………………………… 21

1 举升机的方案拟定

1.1 举升机的基本情况

1.1.1 常用汽车举升机的结构类型

目前，全国生产汽车举升机的厂家较多，生产的举升机的形式也比较繁多，有双柱式举升机、四柱式、剪式、组合移动汽车式等。

仅从举升机的外型来分类的基本形式就有：普通双柱式、龙门双柱式、四立柱式、剪式、移动式和单立柱式等汽车举升机

按照举升机的举升装置的形式分类也有很多种，包括丝杠螺母举升式、链条传动举升式、液压缸举升式、齿轮齿条举升式等举升机。

从举升机的驱动方式分，主要有：电机驱动式举升机和液压驱动式举

升机。

参考文献

[1] 孔红梅，等.液压举升机同步系统[J].液压气动与密封，2000,(1):20--23.

[2] 刘敏杰,等.几种举升机构的结构与性能分析[J].专业汽车，1999,(2):23--25.

[3] 王惠.举升机液压系统的设计[J].机械设计，1996,(4)：25--27.

[4] 胡均安,等.汽车举升机立柱结构的神经网络模型建立[J].湖北工学院学报，2001,(4):56--58.

[5] 陈耀华.重型自卸汽车多级缸式液压举升系统的设计计算[J].汽车研究与开发,1994,(3):22--26.

[6] 王国彪,杨占敏.液压举升机构定位尺寸的分析[J].矿山机械,1995,(4):39--41.

[7] 林晨.新型液压汽车举升机[J].林产化工通讯,1995,(2):22.

[8] 文嘉性,冯克良,章武烈.QJ-2型汽车举升机的设计与制造[J].陕西汽车,1995,(3):17-25.

[9] 钟建琳. Pro/Engineer典型机械设计[M].北京：机械工业出版社，2002年：110.















内容简介：: 任务书题目：普通式双柱汽车举升机设计任务规定进行日期自 20* 年 * 月 * 日起，至 20* 年 * 月* 日止一、题目来源、目的、意义本课题来源于科技股份有限公司与本校合作项目汽车举升机设计科研项目。尽管国内有不少举升机生产单位，其产品占有了国内一定的市场份额，但总体质量有待提高。经市场调研、分析，本设备预计有一定的国外市场需求，有较好的国内外应用前景，价格适中，适合在国内外推广应用。双柱式举升机是一种广泛用于轿车等小型车维修用的举升设备。随着轿车工业的发展和轿车等小型车的使用日趋普及，此种型式的举升机需求量也会日益增大。课题紧贴当前的制造业领域，为学生提供了一种专业训练的形式。二、主要工作内容课题的主要工作内容以机械结构设计为主，使学生在接触实际科研项目中，学会如何解决实际问题，如何综合运用所学的理论知识，设计出规范化、标准化的图纸用于加工生产。主要内容：在参考国内外各种举升机结构的基础上，考虑到由于QJY04-02 型（含B型）举升机，具有结构紧凑、外形美观、操作简便等特点，适用于各种汽车修理和保养单位，故针对QJY04-02（含B型）型普通双柱式举升机，分析其结构的合理性，并进行校核验算。通过对普通式双柱汽车举升机结构设计与计算，保证所设计的举升机满足工作使用要求。三、主要技术指标（或主要论点）双柱式举升机的结构型式有多种，QJY04-02型（含B型）举升机系指液压驱动的双柱式举升机。举升机构的传动系统由液压系统驱动和控制，由两立柱内安装的液压油缸实现上下运动，推动连接立柱与滑台的链条，使滑台上安装的大滚轮沿立柱滚动，实现滑台的上下移动。本机主要技术性能指标为：额定举升载荷4吨；电动机功率2.2 KW；举升臂在最低位置时的举升高度为120mm，最大举升高度为1850mm，工作行程为1730mm，总高为2630mm，总宽为3254mm。四、进度计划第1周第3周：查阅资料，翻译要求字数的英文资料，调研市场上几种主要的举升机，并进行方案论证，写出开题报告。第4周第6周：参考一些样机结构，进行结构设计与计算。第7周第9周：结构分析与验算，满足技术性能指标和使用要求。第10周第14周：计算机绘制结构设计图纸，包括装配图和零件图。第15周第16周：编写毕业设计说明书。第17周第18周：评审、答辩。五、主要参考资料（外文资料至少一篇）1 孔红梅，等.液压举升机同步系统J .液压气动与密封，2000,(1):2023.2 刘敏杰,等.几种举升机构的结构与性能分析J.专业汽车，1999,(2):2325.3 王惠.举升机液压系统的设计J.机械设计，1996,(4)：2527.4 郑国庆.DJ2-2.5型双柱汽车举升机双安全系统设计J.设备与使用，1995,(3):2023.5 胡均安,等.汽车举升机立柱结构的神经网络模型建立J. 湖北工学院学报，2001,(4):5658.6 高凤林. QJJ2.5-2汽车举升机及其使用与维护J. 中国汽车保修设备，1999,(5):2023.7 Dianel.M.2D DEM Verification: Load Behavior and Force on a Lifer BarJ.Journal of the South African Institute of Mining and Metallurgy. V99n2 1999, (2)：93-96.六、系审批意见系主任（签名）: 七、院领导审核意见院领导（签名）: 八、学生实际完成日期九、同组设计（论文）者 4毕业设计题目：普通式双柱汽车举升机设计院校：专业：姓名：班级：指导老师：毕业设计（论文）开题报告开题报告1 课题分析1.1 常用汽车举升机的结构类型目前，全国生产汽车举升机的厂家较多，生产的型式也较繁多。有双柱式、四柱式、剪式、组合移动汽车式等。其中各类举升机从不同的方面又可分成好几类：单从举升机的外型来分类的基本形式有：普通双柱、龙门双柱、四立柱、剪式、移动式和单立柱式等（分别如下列各图所示1.11.6）。图1.1普通双柱式汽车举升机图1.2 龙门双柱式汽车举升机图1.3 四立柱式汽车举升机图1.4 剪式汽车举升机图1.5 组合移动式汽车举升机图1.6单立柱式汽车举升机各种形式各有千秋，适用于不同的场合。最常用的形式是前四种，即：普通双柱式、龙门双柱式、四立柱式和剪式。剪式举升机分为大剪（子母式）、小剪（单剪式）举升机。双柱式举升机分又分为机械式和液压式举升机。机械式举升机曾流行于1992-1998年间，该举升机特点是同步性好，但由于机械磨损维护成本高（经常需要更换铜锣母以及轴承），每年一台举升机的维修更换需要1000元左右，因此目前不生产此举升机，使用者们最终会将该产品更换为维护成本小的液压举升机。1.2 各类汽车举升机的使用情况从调研的情况来看，双立柱结构形式的汽车举升机为最多，其次是四立柱式，同时还有少些的剪式举升机。汽车举升机生产厂的市场占有率如表1.1和图1.7，其中永红和宝得宝生产的举升机市场占有率最高，分别为34.1%和28.5%。国产和进口的百分比分别为：77.1%和22.9% 。进口的举升机大部分是比较早期的产品。另外，未被统计的大部分小厂都是拥有国产的举升机。表1.1举升机主要生产厂的市场占有率总台数编号生产厂台数百分比 1 宝得宝 61 28.5% 2 永红 73 34.11% 举升机总数 214 3 中大 8 3.74% 4 序达 9 4.21% 5 其他 41 19.16% 6 进口 49 22.90% 图1.7汽车举升机主要生产厂的市场占有率百分比图1.3 汽车举升机的主要参数普通双立柱式、龙门双立柱式、和四立柱式这三种目前市场上主要的汽车举升机主要技术参数统计如表1.2，1.3，1.4所示。表1.2普通双立柱式汽车举升机主要参数额定举升质量最大举升高度盘距地高度全程上升时间全程下降时间 2.5-3.5 T 1700-1800mm 110-180mm 50-70 Sec 20-60 Sec表1.3龙门双立柱式汽车举升机主要参数额定举升质量最大举升高度盘距地高度全程上升时间全程下降时间2.5-3.5 T 1700-1800mm 110-180mm 50-70 Sec 20-60 Sec表1.4四立柱式汽车举升机主要参数额定举升质量最大举升高度盘距地高度全程上升时间全程下降时间2.5-3.5 T 1700-1800mm 110-180mm 50-70 Sec 20-60 Sec2 举升机的方案拟定2.1 主要结构及其结构形式举升机的结构形式主要有：（1）整体结构形式；（2）举升方式；（3）驱动方式；（4）平衡方式；（5）保险与保护方式；（6）托盘结构。常用的几种举升机整体结构形式包括有普通式、龙门式、四柱式、剪式、移动式和单立柱式六种。目前市场上最常见的是普通式和龙门式。普通式举升机的结构形式比较简单，制作成本相对于龙门式稍低。但从整个机器的强刚度的角度去考虑，龙门式就占优势了，简单地说就等于是在普通式的基础上再多加了横梁，于是便形成了龙门式，但也因此增加了它的制作成本。四柱式的定位非常稳固，但一般用于比小轿车稍大的车型的维修和保养，制作成本不低。剪式举升机又分为大剪（子母式）和小剪（单剪）举升机。但由于不是批量，所以价格偏高。对于体积可以说是庞大的大型客车来说，使用以上几种举升机就比较困难。因此，又有了组合移动式举升机。既可以是双柱式的，也可以是四柱式。这样的组合方便地适用于各种车型，但一般仅在给大型车进行维修或保养的时候才使用。单立柱式举升机占地面积小，适用于小型汽车使用。由于是单柱，较大型车就无法使用，就降低了它的使用价值。常用的几种举升机整体结构形式的主要特点如下表2.1所示：表2.1各类汽车举升机结构的主要特点结构形式主要特点普通双柱结构简单成本低、使用方便，但对地基要求较高。龙门双柱强度比普通双柱的高、但成本也有所提高。四立柱能作四轮定位用。剪式能隐藏与地面水平，不占空间，对地基要求低。移动式能双柱、四柱或多柱联动，方便地适应于各种车型。单立柱式占地小，适用于小型汽车。 2.2 驱动、举升及同步方式举升机的驱动方式主要有：电机驱动和液压驱动。液压驱动方式通常有链条传动举升和液压缸直接举升方式。液压式举升机维护成本低，油缸的油封为进口的话一般使用510年没问题。其中电机驱动又分单电机和多电机，液压驱动又分单液压缸和多液压缸等多种驱动方式。单缸举升机也分为两种，一直被业内人士称作老单缸和新单缸。单缸的优点是：同步性好，不存在颠簸现象，有底板，举升机得扭力靠底板抵消，安全性好，是目前最理想得举升机。双缸举升机也分有两种：龙门式举升机和无地板举升机。但由于是双缸，所以同步性问题难以解决，往往要靠两根钢丝绳来平衡。油缸以及钢丝绳只要调整得松紧一致，举升机就可以同步运作。双缸的优点是：没有底板，为了最大得节省材料，去掉底板，使得立柱得扭力靠地面来抵消，所以对地基要求很高。如果驱动是单液压缸，则升降运动采用机械方式同步。如果采用多个液压缸驱动，则升降运动既可以采用机械同步（如，钢丝绳同步），也可以采用同步液压缸或副缸随同主缸同步升降。常用的举升方式有：丝杠螺母方式举升、钢丝绳或链条传动举升方式和液压缸直接举升等方式。从液压和机械两种举升方式来看，机械方式和液压方式各占一半，但机械的略多有些，如图2.1所示：图2.1汽车举升机举升方式百分比图1液压；2机械丝杠螺母传动的举升方式一般采用电机驱动。如用单电机驱动，则各柱的升降运动，一般应用机械同步方式；若用多电机驱动，则采用机械同步或采用电气方式同步进行升降运动。在电气方式同步时，副柱上的升降是随同主柱的升降运动同步进行的。钢丝绳或链条传动举升方式可采用电机驱动或液压缸驱动，一般采用钢丝绳平衡同步举升。上述各种方式各有特点：丝杠螺母方式传动的自锁性好，安全性也较好。而且采用电机驱动，维护保养均较方便，传递比较清洁，没有液压油，但制造工艺性差。而液压驱动举升方式则工作平稳，加工制造方便，但是需要液压系统。与机械系统相比，液压回路容易产生故障，维护保养工作较多。相比液压缸举升机产生成本比丝杠螺母举升形式的要低。液压缸的产生远比丝杠螺母机构简单，容易组织产生。且使用寿命比丝杠螺母要长。所以本次设计所采用的是液压举升方式。2.3 举升机的结构设计此次将举升机的结构形式设计为普通式双柱汽车举升机。普通式汽车举升机的总体结构如图2.3所示：图2.3普通式二柱汽车举升机的总体结构（1）举升机构举升机构是由液压系统以及电器系统组成的。通过电器系统来控制液压单元，油液通过进出液压缸并通过滑台链条来带动整个设备的举升动作，如图2.4所示：图2.4举升机构示意图（2）立柱与支撑机构举升机的立柱包括左、右两个主立柱，中间放置滑台和液压系统。举升机的支撑机构是托臂。当汽车进入到举升机的范围里时，就是通过改变摇臂的角度或方向来改变托臂的整个工作范围的宽度。（3）平衡机构由于举升机在上升或下降时必须有强制性平衡装置以确保汽车整体的水平位置，所以本次设计采用了左右对称的钢丝绳走向，可以通过改变钢丝绳的张力来使左右两边的滑台在抬升的过程中保持平衡。（4）保险机构与保护汽车举升机是一种安全性能要求特别高设备。通常设有多种保险装置和保护措施：液压回路的保压、机械锁止保险装置、机械自锁装置、举升过载保护、冲顶保护、防滑等等。本次设计中电磁铁安全锁机构的组成是：两个滑台上均有安装安全卡位条，在汽车升起后，卡位条与电磁铁连接的支撑板构成机械自锁机构。3 普通式双柱汽车举升机方案的确定通过对举升机的了解，确定了本次设计采用的方案。本次设计所采用的是液压驱动的普通式双柱汽车举升机。此举升机构的传动系统是由液压系统驱动和控制的，由两边两个立柱里安装的液压油缸来推动连接立柱与滑台的链条，使滑台上安装的大滚轮沿立柱滚动，实现滑台的上下移动。用钢丝绳作为同步装置来保持整个举升机的同步性。托臂与立柱内的滑台相连，当滑台上下移动时就带动托臂一起移动。参考文献1 孔红梅，等.液压举升机同步系统J.液压气动与密封，2000,(1):20-23.2 刘敏杰,等.几种举升机构的结构与性能分析J.专业汽车，1999,(2):23-25.3 王惠.举升机液压系统的设计J.机械设计，1996,(4)：25-27.4 胡均安,等.汽车举升机立柱结构的神经网络模型建立J.湖北工学院学报，2001,(4):56-58.5 陈耀华.重型自卸汽车多级缸式液压举升系统的设计计算J.汽车研究与开发,1994年03期.6 王国彪,杨占敏.液压举升机构定位尺寸的分析J.矿山机械,1995年04期.7 林晨.新型液压汽车举升机J.林产化工通讯,1995年02期.8 文嘉性,冯克良,章武烈.QJ2型汽车举升机的设计与制造J.陕西汽车,1995年03期.9 王惠.举升机液压系统的设计J.机械设计,1996年04期.10 王琪.汽车举升机丝杆螺母机构的安全设计J.机械设计与制造工程,1999年06期.11 张子健.机械举升机双回路保护装置及电路原理J.汽车维修,1999年08期.12 雷翔.单柱双节液压举升机J.汽车维修,1999年06期.13 郑国庆.DJ2-2.5型双柱汽车举升机双安全系统设计J.设备与使用，1995,(3):20-23.14 高凤林. QJJ2.5-2汽车举升机及其使用与维护J.中国汽车保修设备，1999,(5):20-23.15 钟裕荣,庄清溪,张弋于,黎保新. YFJ-50移动式气液举升机的研制J.机电工程技术,2004年08期.11普通式双柱汽车举升机设计摘要：双柱式汽车举升机是一种汽车修理和保养单位常用的举升设备，广泛应用于轿车等小型车的维修和保养。目前，全国生产汽车举升机的厂家较多，生产的举升机的形式也比较繁多，有双柱式举升机、四柱式举升机、剪式举升机、组合移动汽车式举升机等。本文较全面地介绍了举升机的分类，在确定了所要设计的举升机的方案之后，即针对举升机的结构及其特点要求进行了设计与说明，同时对举升机设计过程中所涉及到的工艺性问题进行补充说明。然后分析了普通式双柱汽车举升机主立柱的截面特性，并对主立柱的强刚度和托臂的强度进行了校核验算。对液压缸活塞杆强度以及受压杆的稳定性也进行了验算，以保证所设计的举升机满足使用要求。本课题所设计的是液压驱动的普通式双柱汽车举升机。它的特点是：性能可靠，低能耗，操作方便；无横梁，结构简单；非对称托臂可伸缩，保证了安全性；托脚的最低位置低，使得车辆的底盘可以比较低，对各种车辆的适应性扩大了；与螺杆式的举升机相比，使用寿命较长；价格低廉，拥有的市场份额较大。关键词：普通式，双柱举升机，结构特点，非对称式，机械结构设计，液压驱动，截面特性1 举升机的方案拟定1.1 举升机的基本情况1.1.1 常用汽车举升机的结构类型目前，全国生产汽车举升机的厂家较多，生产的举升机的形式也比较繁多，有双柱式举升机、四柱式、剪式、组合移动汽车式等。仅从举升机的外型来分类的基本形式就有：普通双柱式、龙门双柱式、四立柱式、剪式、移动式和单立柱式等汽车举升机按照举升机的举升装置的形式分类也有很多种，包括丝杠螺母举升式、链条传动举升式、液压缸举升式、齿轮齿条举升式等举升机。从举升机的驱动方式分，主要有：电机驱动式举升机和液压驱动式举升机。1.1.2 汽车举升机的主要参数普通式双柱举升机、龙门式双柱举升机和四立柱式举升机这三种目前市场上主要的汽车举升机的主要技术参数统计如表1.2所示。表1.2汽车举升机的主要参数额定举升质量最大举升高度盘距地高度全程上升时间全程下降时间普通式双柱 2.5-4 T 1700-1800mm 110-180mm 50-70 Sec 20-60 Sec龙门式双柱 2.5-4 T 1700-1800mm 110-180mm 50-70 Sec 20-60 Sec四立柱式 2.5-4.5 T 1700-1800mm 110-180mm 50-70 Sec 20-60 Sec1.2 汽车举升机的主要结构与要求举升机的结构形式主要有：（1）整体结构形式；（2）举升方式；（3）驱动方式；（4）平衡方式；（5）保险与保护方式；（6）托盘结构。1.2.1 举升装置的要求在我国的规定中讲到举升机的设备安装电器系统的绝缘、耐压和保护电路的连续性都要符合GB5226的有关规定。而在欧美地区同样也有其相应的明文规定。举升机的设计中液压系统的设计也是至关重要的。在欧洲地区液压缸、气缸、管路及接头受调压阀设定的最大压力的限制。他们至少应承受该压力的2倍（采用液压驱动时）或是该压力的3倍（采用气压驱动时）并且要没有永久变形。软管、气袋、膜盒的尺寸在设计时应使之承受至少3倍的调压阀设定的最大压力值的爆破压力。我国对举升机的性能要求也比较繁多，例如：（1）举升机应设有限制行程限位装置，如有需要则该装置应动作灵敏、安全可靠。（2）液压系统工作应平稳、无振动、无爬行现象。（3）液压式举升机除液压系统能自锁外还应没有机械锁止装置。（4）机械式举升机任意时刻都能安全自锁。（5）举升机正常运行时的噪音不得超过80dB。（6）举升机工作环境温度为040，全行程连续举升额定质量20次，油温不得高于60。（7）在试验台上对液压系统施高150%的额定使用压力，维持2min，不允许有永久变形、漏油及其他异常现象。（8）在无故障工作基础上，机械式举升机的使用继续进行到3000次，则液压举升机可以继续进行到9000次，以安全可靠为前提，检查零部件损坏程度，允许更换损坏件，允许添加润滑剂。1.3 普通式双柱汽车举升机结构方案的确定通过对汽车举升机的结构的认识和了解，确定了本次设计的举升机的总体方案。如下图1.10所示：图1.10普通式双柱举升机的结构示意图本次设计的是由液压驱动的QJY04-02B型普通式双柱汽车举升机。它的结构主要包括以下几个部分：举升装置、同步驱动装置、立柱和托臂。QJY04-02B型普通式双柱汽车举升机的举升机构的传动系统是由液压系统来驱动和控制的，由两边两个立柱里安装的液压油缸来推动连接立柱与滑台的链条，使滑台上安装的大滚轮沿立柱滚动，实现滑台的上下移动。用钢丝绳作为同步装置来保持整个举升机的同步性。托臂与立柱内的滑台相连，当滑台上下移动时就带动托臂一起移动。2 普通式双柱汽车举升机的结构设计2.1 举升装置本次设计的举升机的举升装置是由液压系统以及电箱组成的。通过电箱的开关启动电动机来控制液压单元，液压油进出液压缸，并通过链条连接液压缸和滑台来带动整个设备的举升动作，如图2.1所示：图2.1驱动举升装置示意图图2.1是本次设计的普通式双柱汽车举升机的驱动装置及举升装置的示意图，从图中可以看到左右两边立柱内的两个举升装置是通过液压软管来连接的，它的一个不足的地方就是左右两个液压缸在开始举升时有一个时间差，这会导致因左右两边的举升速度不一样而举升不平衡。因此，我们在液压举升的基础上增加了钢丝绳的同步装置，用这样的同步装置来弥补液压缸带来的缺点。图2.2是普通式双柱汽车举升机的举升装置的结构图：图2.2普通式双柱汽车举升机的举升装置结构图从图中可以看到，普通式双柱汽车举升机的举升装置是将链条镶嵌在滑轮槽内来带动液压杆达到举升的目的。2.2 立柱普通式双柱汽车举升机的立柱有两个，分别是左、右两边各一个立柱。图2.3是左边立柱的俯视图。整个举升机的重量几乎都是由立柱来支撑的，因此它必须要有一定的强度和刚度。（强刚度的设计计算在第四章）。立柱中间的空间是用来放置举升装置以及滑台部件的。整个立柱部分的行位公差要求也比较高，如图水平方向的立柱臂和垂直方向的立柱壁要求要保持一定的直线度和平行度，立柱内外表面还要有一定的粗糙度等。图2.3左立柱的俯视图2.3 支撑机构托臂部分是属于举升机的支撑机构。当汽车进入到举升机的范围里时，整个支撑机构就通过改变摇臂的角度或方向来改变托臂的整个工作范围的宽度。本次设计的支撑机构是非对称式的托臂，这样设计增加了托臂的宽度，实质就等于增加了托臂的工作范围，而且左右两侧的托臂的臂长都是有一定的伸缩性的。如图2.4所示：图2.4非对称式托臂的工作范围示意图1托臂原始工作位置，2托臂伸长后的工作位置其中，图中方格阴影部分就是托臂的工作范围。托臂未伸长前的工作范围按照轨迹1来运动；托臂伸长后的工作范围按照轨迹2来运动；而且，图中的轨迹1和2是托臂的两个极限位置，在1和2的范围内，托臂的长度是可以伸缩的。但是由于托臂属于支撑机构，它是要承受一定的重量的，所以本次设计采用非对称式的结构就更能保证托臂的强刚度了。非对称式托臂的详细结构如下图2.5所示：图2.5非对称式托臂的结构图2.4 平衡机构由于举升机在上升或下降时必须要采用强制性的平衡装置来确保汽车整体的水平位置保持一致，所以本次设计采用了钢丝绳来作为整个举升机的平衡机构。本次设计所采用的是在单个立柱内安装两副左右对称的钢丝绳，但是在这个单个立柱里面的钢丝绳的走向确是两个相反的方向，用户可以通过改变钢丝绳的张力来使左右两边的滑台在抬升的过程中保持平衡。要注意的是两边确定的钢丝绳的张力必须一致，这样才能真正的平衡。单个立柱里的钢丝绳的走向如图2.6所示：图2.6单个立柱内钢丝绳的走向示意图2.5 保险机构汽车举升机是一种对安全性能要求特别高的举升设备。通常设有多种保险装置和保护措施：液压回路的保压、机械锁止保险装置、机械自锁装置、举升过载保护、冲顶保护、防滑等等。机械自锁是指失去驱动力后，利用机械机构的重力（被驱动物体的阻力）来自动阻碍其运动的保护10。本次设计中电磁铁安全锁机构的组成是：在两个滑台上均有安装安全卡位条，当汽车升起后，卡位条与电磁铁连接的支撑板构成机械自锁机构，由于两个立柱上均装有电磁铁安全锁，如图2.7所示，并且这两个安全锁所装的位置不在同一直线上而是互相错开在对角线上，起到双保险的作用7。图2.7电磁铁安全锁1电磁铁，2保险孔板，3保险孔支撑座作为保险装置的电磁铁安全锁是由好几个零件组成的。其中主要的几个零件包括：保险孔板、保险孔支撑座和电磁铁。当电磁铁得电将保险孔支撑座吸住时，它和锁紧板之间没有接触，此时的举升机处于保险打开状态，整个滑台可以自由地上下移动。当电磁铁失电时，保险孔支撑座处于图示状态，此时的保险孔支撑座将与滑台上的锁紧板互相顶住，使滑台固定在一个位置而不能上下移动，起到保险的作用。3 普通式双柱汽车举升机的强刚度分析与验算双柱式汽车举升机的结构形式有多种，QJY04-02B型举升机系是指液压驱动的双柱举升机。此类举升机构的传动系统由液压系统驱动和控制的，通过两立柱内安装的液压油缸实现上下运动，推动连接立柱与滑台的链条，使滑台上安装的大滚轮沿立柱滚动，实现滑台的上下移动。举升设备的主要部分有：举升机构、支承机构、平衡机构和电磁铁安全锁机构。本次设计的举升机的主要性能参数为：额定举升载荷4吨；在载重4吨情况下，由最低位置举升到最高位置需50秒；当拉下操纵杆使溢流阀接通，4吨轿车由最高位置降到最低位置所需时间不小于50秒；电动机功率2.2 KW；举升臂在最低位置时的举升高度为120mm，最大举升高度为1850mm，工作行程为1730mm。3.1 普通式双柱举升机立柱的结构分析和验算3.1.1 主立柱的截面特性分析与计算5主立柱体是举升机主要的受力承重部件。举升机立柱在工作时受来自于保险锁机构处因承重的压力和升降滑台滚轮作用在立柱上的弯矩。因此，立柱在这两种力的作用下，有向内弯的变形趋势，底部焊口在拉压应力的作用下有开裂的倾向，故立柱底部与底座处焊有加强筋。立柱壳体用钢板整体压制成形，其内部相应位置焊有保险装置支承板，用于锁定状态时受力和承重，下部与底座焊接。其中一个立柱体上还装有液压泵站和电气控制箱。主立柱作为主要的承重部件，先对其截面特征进行分析，主要是确定立柱截面形心的位置和截面的惯性矩。3.1.1.1 确定立柱截面形心和中性轴的位置将整个截面分为A1、A2、A3三个部分，取与截面底边互相重合的Z轴为参考轴（见图4.1举升机主立柱横截面示意图），Z1、Z2、Z3分别为三个组合截面的中性轴，则三个截面的面积及其形心至Z轴的距离分别为：图4.1举升机主立柱横截面示意图重心C到相应边的距离e：19 (4.1)整个截面形心C在对称轴Y上的位置则为：(4.2)3.1.1.2 确定惯性矩设三截面的形心分别为C1、C2、C3，其形心轴为Z1、Z2、Z3（图4.1），它们距Z轴的距离分别为：由平行移轴公式，三截面对中性轴Z的惯性矩分别为： (4.3) 、为三截面对各自心轴Z1、Z2、Z3的惯性矩，将三截面对中性轴Z的惯性矩相加，可得立柱整个截面对中性轴Z的惯性矩： 3.1.1.3 立柱静矩S的计算：（1）立柱整个截面上半部分的静矩S1： (4.4) 其中、分别为三截面各自的静矩，所以立柱整个截面上半部分的静矩S为：（2）立柱整个截面下半部分的静矩S2： 3.1.2 主立柱的强度分析与验算举升机工作时，其托臂将汽车举升至一定高度后锁定，举升机直接承载处位于托臂端部，故应先对滑台部件进行受力分析（见图4.2滑台部件受力情况示意图）：在分析之前，对滑台部件进行了调查。其中本次设计的滑台部件的组成之一是大滑轮，滑轮的种类形状有很多，有“两个大圆柱滚轮型”、“四个顶角处是采用四个小滚轮型”、还有最原始的“四个角用四个橡胶滑块”或是“用两个滑块代替两个大圆柱滚轮”，但是用的较多的是“采用两个大圆柱滚轮”的形式，如果采用其他类型的滚轮例如用滑块来代替滚轮，那么整个滑台就不容易锁定，容易滑动；除此之外就是同步性的问题也不容易解决。图4.2滑台部件受力情况示意图3.1.2.1 滑台部件受力情况分析滑台部件自身重量近似估算如下：滑台组合件尺寸：采用160160方钢，壁厚8 mm，高800mm滑台体积：摇臂座尺寸：采用100100方钢，壁厚8 mm，长440mm摇臂座体积：托臂近似尺寸：采用100100方钢，壁厚8 mm，长（800310）1110mm托臂体积：钢材比重选取：所以，滑台部件、摇臂座和托臂的重量为将滑台、摇臂座和托臂一起考虑图4.2中，单侧托臂受到的最大载荷为2吨，加上自重，托臂端部受力为2066.37kg,F1和F2是立柱通过滚轮给予的反力，FBX和FBY为保险支承板给予的支承力，B处为支承点，假定自重全部集中在负载处，有： (4.5) (4.6) (4.7) 由式4.7得，代入式4.6 假定则由式4.5得：综上所述，考虑滑台部件中滑台、摇臂座和托臂的总自重，假定自重全部集中在负载处，近似估算值为66.37kg。单侧托臂受到的最大载荷为2000kg，加上滑台部件的自重，托臂端部受力大小为2066.37kg，F1和F2是立柱通过滚轮给予的反力，F1=F2，FBX和FBY为保险支承板给予的支承力，B处是支承点位置，则：。3.1.2.2 举升机主立柱受力情况分析主立柱受力情况（见图4.3普通式双柱举升机主立柱受力情况示意图），F1和F2是滑台通过滚轮作用在立柱上的力（图示为最高位置），FBX和FBY为滑台作用在立柱上的支承力（压力），RHX、RHY和MH为底部支座反力。针对立柱受力情况，经计算得：图4.3普通式双柱举升机主立柱受力情况示意图RHX=0 RHY=FBY=2066.37kg 3.1.2.3 普通式双柱举升机主立柱强度校核计算从图4.3看出，整个立柱体相当于一个悬臂梁，可画出立柱的弯矩图和剪力图。由F1引起的弯矩图和剪力图见图4.4：图4.4立柱上F1作用力及其弯矩图和剪力图l=2600mm b=2415mm a=185mm 由F2引起的弯矩图和剪力图见图4.5：图4.5 立柱上F2作用力及其弯矩图和剪力图l=2600mm b=1890mm a=710mm 由FBY产生的M引起的弯矩图见图4.6：图4.6立柱上M作用力及其弯矩图综上所述，立柱受力的合成弯矩图和合成剪力图如图4.7所示。图4.7立柱受力的合成弯矩图和合成剪力图从图中可以得出在截面C处，剪力最大（QC=5234.804kg），弯矩最大（MC=2748272.1kg）,所以此处是危险截面。前面计算已经得到，抗弯截面模数为： (4.8)截面上半部分静矩S171.24cm3， (4.9)以下进行强度校核：（1）校核正应力强度： (4.10)许用应力选： (4.11)，满足强度条件。（2）校核剪应力强度：(4.12)选，而许用应力(4.13)，满足强度条件。（3）折算应力强度校核：主立柱横截面上的最大正应力产生在离中性轴最远的边缘处，而最大剪应力则产生在中性轴上，虽然通过上面的校核说明在这两处的强度都是满足要求的，但是因为在截面C处，M和Q都具有最大值，正应力和剪应力都比较大，因此这里的主应力就比较大，有必要根据适当的强度理论进行折算应力校核，取该截面边缘处某点K进行计算：(4.14)(4.15) 由于点K处在复杂应力状态，立柱体材料采用的30钢是塑性材料，可以采用第四强度理论20，将的数值代入，用统计平均剪应力理论对此应力状态建立的强度条件为： (4.16)所以即 (4.17)按第四强度理论所算得的折算应力也满足许用强度要求。3.1.3 主立柱的刚度计算用迭加法：（1）由F2引起的绕度：（往外弯）用式 (4.18)E：弹性模量的选择：碳钢取：196206Gpa取201Gpa=20.1106N/cm2= = (4.19)（2）（往内弯）由F1引起的绕度：（3）由M引起的绕度： (4.20)（往外弯）此植可忽略不计。实际往内弯的绕度 3.2 托臂部分的强度校核3.2.1 托臂部分截面特性托臂部分截面属于变截面，以下先计算截面特性数据：（1）小臂截面尺寸：7070方钢，壁厚8mm，a=70,b=54惯性矩： (4.21) (4.22)静矩计算：（2）大臂截面尺寸：9292方钢，壁厚8mm，a=92,b=76惯性矩： 3.2.2 托臂部分强度核算图示为左后托臂部件图：图4.9左后托臂部件图图中的A、B、C、D分别对应着托臂示意图中的A、B、C、D四个截面：下图是托臂示意图：图4.10托臂示意图按照A,B,C,D几个典型截面进行分析，各个截面的截面图如下： (a) A-A截面 (b) B-B截面（同D-D截面） (c) C-C截面图4.10典型截面示意图（1）A截面：惯性矩：I=129.225cm4 ；Wx=36.92cm3 保险系数较小可满足强度要求。（2）B截面：92*92方钢A1=8015=1200mm2 yA1=92+15/2=99.5mm A2=9292-7676=8464-5776=2688mm2 yA2=92/2=46mm YC=(120099.5+268846)/(1200+2688)=243048/3888=62.51mm IA1=80153/2+(99.5-62.51)21200=1664412.12mm4 IA2=(924-764)/12+(62.51-46)22688=392.46cm4 所以cm4W=89.41cm3 保险系数较小可满足强度要求。（3）C截面：A1=12cm2yA1=92+15/2+60=15.95cm A2=26.88cm2yA2=4.6cm A3=6010=6cm2 yA3=92+60/2=12.2cm yC=(1215.95+26.884.6+612.2)/(12+26.88+6)=8.56cm IA1=50153/2+(15.95-8.56)212=641.73cm4 IA2=(924-764)/12+(8.56-4.6)216.88=759.875cm4 IA3=1*63/12+(12.2-8.56)26=183.615cm4 所以IA总=IA1+IA2+IA3=1585.22cm4 W=I总/8.65=1585.22/8.65=183.26cm3 MC=2066.3794=194238.78kgcm 满足强度要求。（4）D截面：惯性矩：I=318.976cm4 ； W=69.342cm3MD=2066.3753=109517.61kgcm ,保险系数较小可满足强度要求。3.2.3 从托臂处考虑挠度情况托臂亦相当于一个悬臂梁，端部受力P2066.37kg，托臂部件由大臂和小臂组成，将从大臂和小臂处分别考虑：小臂端部处挠度：（4.23）大臂端部处挠度：经受力分析，大臂端部受一个力P2066.37kg和一个弯矩 M2066.3770144645.9kgcm；（4.24）因载荷引起的挠度为：因托臂的大小臂之间有1mm间隙，由此产生挠度：主立柱的弯曲绕度使滑台产生转动，滑台的转动又使托臂有一定的下沉量，经计算，。故托臂端部总下沉量为：在举升机行业标准中，此值满足距立柱最远点的托臂支承面下沉量要求。4 液压系统4.1 液压系统工作原理启动电动机按钮后电机起动并带动油泵从油箱中吸入压力油送到举升缸中使活塞杆移动，此时安全溢流阀关闭。此阀的压力在出厂前已经调好，以保证起重的额定载荷的要求。当系统中压力超过极限时，自动溢流卸油阀松开，起动按钮停止供油，提升结束，开始作业工作。如果拉动滑台上两个机械安全锁后再按手动式下降阀便开始卸油下降，其工作原理图见图5.1：图5.1液压系统工作原理图1-齿轮泵，2-电动机，3-滤油器，4-单向阀，5-溢流阀，6-手动式下降阀， 7-伺服限流阀，8-软管，9-防油管爆裂阀，10-举升缸，11-液位计，12-空气滤清4.2 液压缸活塞杆受压校核4.2.1 液压缸活塞杆强度验算根据活塞杆只受压力的工作情况，强度验算公式为：d35.7（F/）1/2mm (5.1) 式中：F载荷力KN。这里 F=1/2G=(4000/2)g=2000Kgf=19.62KN (5.2)活塞杆材料应用应力MPa=s/n (5.3)其中：s材料屈服极限，n=安全系数。取s =315MPa，n=3，=105MPa。则 d35.7（19.62/105）1/2 =15.432 mm 实际采用之活塞杆直径d=38mm15.432mm，所以符合受压强度要求。4.2.2 液压缸活塞杆受压稳定性校核液压缸压杆安装形式如下图示：图5.2液压缸压杆安装图已知：缸体长度 L=1078mm工作
