种子营养钵成型装备与覆膜机送膜机构设计【优秀农业用机械设计+5张CAD图纸】

资源目录

种子营养钵成型装备与覆膜机送机构设计【优秀农业用机械设计+5张CAD图纸】.rar

育苗系统虚拟机机械外文文献翻译@中英文翻译@外文翻译.doc---(点击预览)

种子营养钵成型装备与覆膜机送机构设计任务书.doc---(点击预览)

正文.doc---(点击预览)

封皮及任务书.doc---(点击预览)

外观图.dwg---(点击预览)

压缩包内文档预览：

编号：369466 类型：共享资源大小：886.38KB 格式：RAR 上传时间：2014-12-05 上传人：QQ14****9609 IP属地：陕西

48
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 种子营养钵体成型装备设备设计覆膜机机构农业机械机械设计送膜机构

资源描述：

种子营养钵成型装备与覆膜机送机构设计【优秀农业用机械设计+5张CAD图纸】

种子营养钵成型装备设计

覆膜机送膜机构设计

种子营养钵成型装备与覆膜机送膜机构设计

种子营养钵成型机设计

种子营养钵题覆膜机设计

农业用机械设计

种子营养钵成型装备与覆膜机送膜机构设计【优秀农业用机械设计+5张CAD图纸】

【带任务书+外文翻译+38页@正文14100字】【详情如下】【需要咨询购买全套设计请加QQ1459919609 】.bat

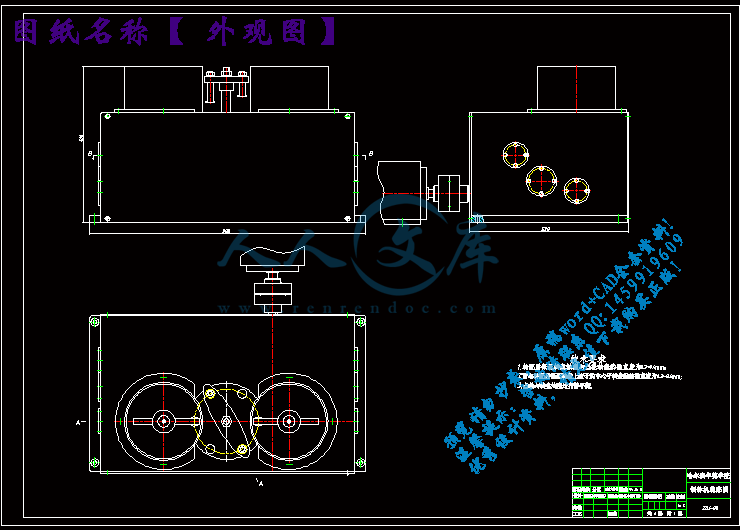

外观图.dwg

封皮及任务书.doc

正文.doc

种子营养钵成型装备与覆膜机送机构设计任务书.doc

装配图1.dwg

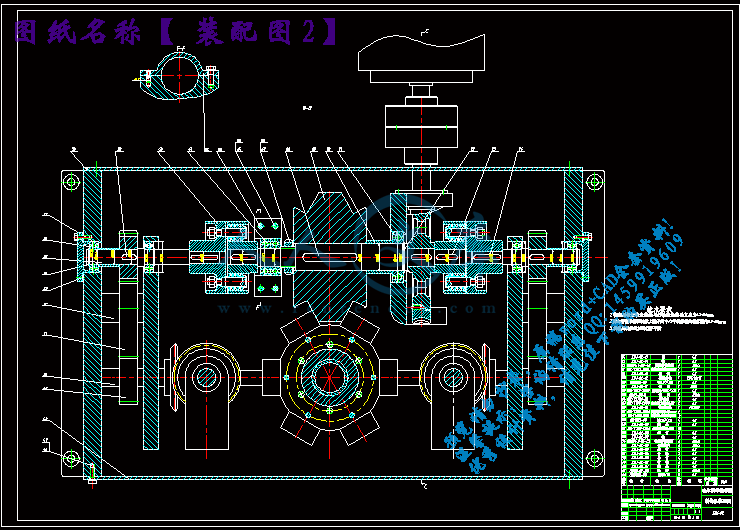

装配图2.dwg

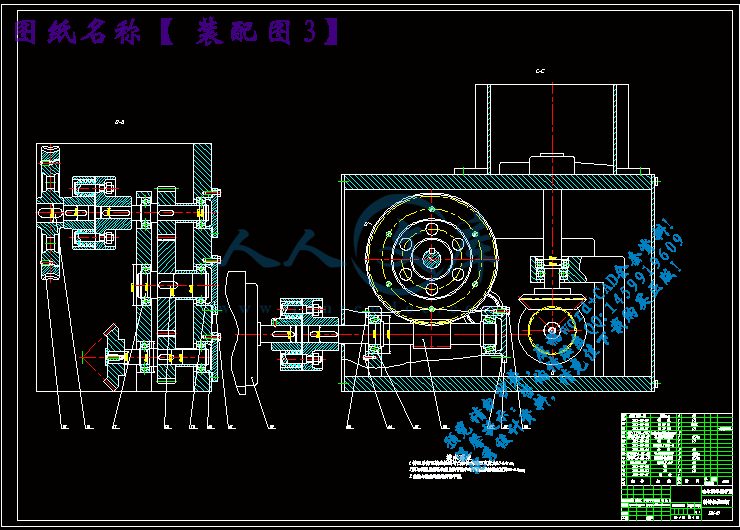

装配图3.dwg

送膜机构.dwg

任务书

毕业设计（论文）题目：种子营养钵成型装备与覆膜机送机构设计

立题的目的和意义：

意义：（一）减轻劳动强度

从制钵工序开始一直到钵苗入土，其中涉及的各个环节如从土壤筛选、运输、制钵成型到钵上播种、施肥、浇水到钵苗的搬运以及移栽机上的分苗等，几乎全部由手工完成，劳动强度大，费工费时，效率低下。因此减轻移栽作业的劳动强度和提高移栽质量具有重要意义。

（二）提高作物的种植效益

早春提前育苗后移栽，可以使作物的成熟期提前，从而提前产品的上市期，比在自然条件下生长的作物在价格价格上具有相对优势。

通过集中育苗后移栽，使作物在自然条件下生长期相对缩短，从而提高复种指数，进而通过提高土地的利用率来提高单位为面积的产量。

（三）保证移栽作业质量和提高效率

机械移栽能够保证移栽质量，自动送苗，自动取苗，机械种植，保苗率高，栽植均匀度高，栽植一致性好，施肥浇水也比手工均匀，稳定，效率更高。

目的：机械化种植，不仅能够弥补手工缺陷，而且更加快捷方便，改善了农业生产上的不足，实现自动一体化的发展。

技术要求与主要内容：

1、主要设计参数

主要设计参数制钵生产率≥1万株/h，营养土压缩比为1.8--2.2时，制出的钵体强度适宜机械化移栽。

2、营养钵参数

营养钵的大小首先要满足农艺的要求，即根据钵体中所带的营养成分能保证幼苗在育苗期间的正常需要，确定营养钵的最小体积。根据试验，营养钵的体积应大于20㎝.其次，要综合考虑机械适应性，用土量等多种因素。而营养钵的形状，主要应满足农艺和机具的要求。本课题拟采用圆柱形钵体，其中钵体规格为（直径×高）：30×30。

3、工艺流程

营养钵制作工艺：铺土-刮平-打孔-播种-再次铺土-压实-托膜。

摘要

本文所设计的新型型制钵机是用来生产在农业生产中广泛使用的育秧钵。育秧钵的钵体由配有各种肥料的土壤做成圆柱状，上端有一凹孔，用来播种种子。用育秧钵进行育苗和移栽，能够保证种子有足够养料以及种子成苗后可以方便的移栽到田间，种子发芽率、成活率高，苗体强壮且防虫害。

新型制钵机，吸取了前人研究成果的精华，与手工制钵和过去的制钵机不同的是，ZBJ1000型制钵机具有生产率更高，结构更简单，操作更方便，基本实现自动化，性价比高等优点；提高了生产效率并可实现大规模生产，可以保证秧苗早育、早熟、早上市，同时还能节约劳动力、种子、肥料、农药等。

本文从新型制钵机的工作原理、运动协调、总体结构、运动和尺寸等多方面进行了说明和分析。

关键词　制钵机；育秧；运动分析；营养钵

Abstract

New earthen bowl machine ,which is designed in this text ,is used to produce the seedling bowl ,which is very popular in the agricultural produce .The seedling bowl is made as a cylinder by the nutritional soil ,which consists of all kinds of fertilizer .And there is a cave pit in the top of the bowl , which is the very hole we put the seedling in .Growing and transplanting the seeds in this bowl can make sure the seeds have enough time and nutrition to grow with ,high germination rate ,high survival rate ,strong and anti-pest.

New earthen bowl machine ,differently from the former machine ,has lots of benefits just like :higher production ,easier structure ,more convenient handling ,automation and economy .Besides it can realize the earlier growth ,earlier maturity ,earlier on market , and it can economy labor force ,fertilizer and agrochemical at the same time.

This text is going to introduce the New earthen bowl machine about its structure ,motion ,work principle and size.

Keywords earthen； bowl machine； nursery； kinematical analysis； bowl

摘要I

AbstractII

第1章绪论1

1.1 国内发展概况1

1.2 国外发展状况1

1.3 制钵机的应用前景2

第2章制钵机的构成5

2.1 工作机构完成的主要工作过程：5

2.2 传动机构5

2.3 机构的方案比较及选择6

2.3.1 制钵压钵、送钵执行机构的方案比较6

第3章铺土机构设计及参数要求8

3.1 铺土机构设计8

3.2 打孔机构的设计8

3.21 打孔机构设计参数及要求8

3.22 打孔机构设计8

3.23 打孔机构液压缸的设计8

3.3 液压缸筒厚和外径的确定10

3.4 液压缸工作行程的确定10

3.4.1 播种机构设计参数及要求10

3.4.2 播种机构设计10

3.4.3 播种机构液压缸的设计12

第4章脱模机构和传动机构设计14

4.1 压实和脱模机构的设计14

4.1.1 压实和脱模机构设计参数及要求14

4.1.2 压实和脱模机构设计14

第5章电动机功率和轴径的选择15

5.1 传动比的确定16

5.2 蜗杆和蜗轮的结构设计16

5.2.1 传径动直齿圆柱齿轮的设计17

5.2.2 径向蜗形凸轮的设计19

5.3圆锥齿轮设计和校对21

结论23

致谢24

参考文献26

附录127

附录229

附录331

附录435

附录536

附录637

附录738

第1章绪论

1.1 国内发展概况

我国对农作物机械化育苗移栽技术的研究早在20世纪50年代末至60年代初已经开始，但当时人们只看到育苗移栽的好处和效率，忽视了经济效益，更没有科学地分析育苗移栽机械化生产过程中的多种技术难题。近年来，人们对育苗移栽技术有了进一步认识，开始对其重视起来。然而，由于我国地域辽阔，自然条件千差万别，各地的生产条件和环境各不相同，加之各地经济发展水平不一致，所以到现在为止，总体上基本于一种小规模手工操作状态。如四川、贵州等地由于土地连片面积小，实现大型机械化移栽有一定的困难，因此多采用单家单户式的土块育苗、人工栽植方式;而东北等大型农场多采用工厂化营养钵育苗和机械化栽植工艺。目前，“机械化制钵机的研制”课题被国家科委列入“九五”攻关项目，已研制出2ZBJ-50型机械化制鉢机，能实现制钵过程机械化操作，制造出的营养钵体能够满足玉米、棉花等经济作物的移栽要求。总的来说我国制钵机的研制与开发有了较大发展。目前，我国在这方面的研究也很多，并且有越来越多的适应性和更广的机型正在研究中心或已研制出来，将能更好的为国民生产发展作贡献。

1.2 国外发展状况

20世纪初期，欧洲一些国家开始大量种植蔬菜和经济作物，出现了早期的近代秧苗栽植机具。这些机具仍为手动栽植，只是减轻了栽秧者肢体反复屈伸的繁重劳动；到20世纪30年代后期，出现了栽植机构或栽核器代替人工直接栽秧，使送秧入沟过程实现了机械化；自20世纪50年代开始，欧洲国家开展作物压缩土钵育苗及移栽的生产技术研究，研制出多种不同结构

型式的半自动移栽机和制钵机；至20世纪70年代，前苏联蔬菜栽植机械化水平为58%，国营农场已达67%；到20世纪80年代，半自动移栽机已在西方国家的农业生产中广泛使用，制钵育苗和移栽已形成完整的机械作业系统，实现了各种机械配套使用。到目前为止，作物压缩土钵成型、钵上单粒精密播种和相应的自动化移栽设备在技术上基本达到了完善，亦广泛应用于实际生产。欧洲的几个主要国家(如法国、德国、荷兰、西班牙、丹麦等)大部分的蔬菜生产和几乎全部的大地花卉生产都采用育苗移栽生产工艺。据调查，10年前美国加利福尼亚州的色拉蔬菜一结球葛芭大约99%采用露地直播，现今移栽面积比例已接近20%。农场蔬菜种植户认为购买商品苗较露地直播生产成本大约增加20%。但采用移栽的蔬菜种植密度有保证、产量可增加20%，更主要的是移栽蔬菜长势整齐，便于机械化收获。

参考文献

1 朱德泉；朱德文；钟成义；陈永生；黄莉莉；张念生；机械化连续制钵机的研究；机械工程师；2007年01期。

2 张丽丽，张秀德，赵娜，小型制钵机的三维制造及运动干涉分析，农机化研究；2006年10期。

3 宋井玲；营养钵机械化制作技术的研究；机械工程师；2007年09期。

4 李惠，朱德文；对滚式棉花机械化制钵机设备的研制；机械工程师；2007年06期。

5 钟成义，陈永生，朱德泉；新型连续式棉花机械化制钵设备的研制；机械研究与应用；2006年04期。

6 王君玲，高玉芝，李成华；旱地钵苗移栽机械化生产的现状及发展趋势；农业机械化与电气化；2003，05期　

7 孙恒,陈作模.机械原理(第七版)。北京：高等教育出版社，2006.

8 成大先主编.机械设计手册.北京：化学工业出版社，2004.

9 郑文纬,吴克坚.东南大学机械学学科组,机械原理[M].北京:高等教育出版,1999,6.

10 蒋恩臣.农业生产机械化.3版.北京:中国农业出版社，2003,3

11 机械设计手册编委会.机械设计手册.第2卷.北京：机械工业出版社，2004,8

12 农业工程大学.农业机械学[M].北京:北京农业出版社,1999，6

13 杨文珍，陆秋君，赵匀.圆盘式精密播种制钵机运动学优化设计.浙江大学学报（农业与生命科学版）31（3）,2005,4

14 杨文珍，陆秋君，赵匀.圆盘式精密播种制钵机计算机分析与设计.中国农业化，2004,4

15 C.Murugaboopathi.etc.New Rice Growing System to Increase Labor

Productivity in Japan.AMA.1992.23(1)

16 Peters R.M. Analysis and Synthesis of Eccentric chainwheel Drives.Mechanism and Machines Theory.(1927)








内容简介：: 哈尔滨工业大学华德应用技术学院毕业设计（论文）题目种子营养钵成型装备与覆膜机送膜机构设计专业机械设计制造及其自动化学号 1109511121 学生陈文强指导教师毕经毅答辩日期 2013.12.17 哈工大华德学院哈工大华德学院毕业设计（论文）评语姓名：陈文强学号： 1109511121 专业：机械设计制造及其自动化毕业设计（论文）题目：种子营养钵成型装备与覆膜机送膜机的设计工作起止日期：_2013_年_9 月_10_ 日起_2013_年_12_ 月_20_日止指导教师对毕业设计（论文）进行情况，完成质量及评分意见：_指导教师签字：指导教师职称：评阅人评阅意见：_ _评阅教师签字：_ 评阅教师职称：_答辩委员会评语：_根据毕业设计（论文）的材料和学生的答辩情况，答辩委员会作出如下评定：学生毕业设计（论文）答辩成绩评定为：对毕业设计（论文）的特殊评语：_答辩委员会主任（签字）：职称：_答辩委员会副主任（签字）：答辩委员会委员（签字）：_ _ _ _ _ _ _ _ _ _ _ _ _ _ _年月日哈工大华德学院毕业设计（论文）任务书姓名：陈文强院（系）：机电与汽车工程学院专业：机械设计制造及其自动化班号：1095111 任务起至日期：2013 年 9 月 10 日至 2013 年 12 月 20 日毕业设计（论文）题目：种子营养钵成型装备与覆膜机送机构设计立题的目的和意义：意义：（一）减轻劳动强度从制钵工序开始一直到钵苗入土，其中涉及的各个环节如从土壤筛选、运输、制钵成型到钵上播种、施肥、浇水到钵苗的搬运以及移栽机上的分苗等，几乎全部由手工完成，劳动强度大，费工费时，效率低下。因此减轻移栽作业的劳动强度和提高移栽质量具有重要意义。（二）提高作物的种植效益早春提前育苗后移栽，可以使作物的成熟期提前，从而提前产品的上市期，比在自然条件下生长的作物在价格价格上具有相对优势。通过集中育苗后移栽，使作物在自然条件下生长期相对缩短，从而提高复种指数，进而通过提高土地的利用率来提高单位为面积的产量。（三）保证移栽作业质量和提高效率机械移栽能够保证移栽质量，自动送苗，自动取苗，机械种植，保苗率高，栽植均匀度高，栽植一致性好，施肥浇水也比手工均匀，稳定，效率更高。目的：机械化种植，不仅能够弥补手工缺陷，而且更加快捷方便，改善了农业生产上的不足，实现自动一体化的发展。技术要求与主要内容： 1、主要设计参数主要设计参数制钵生产率1万株/h，营养土压缩比为1.8-2.2时，制出的钵体强度适宜机械化移栽。 2、营养钵参数营养钵的大小首先要满足农艺的要求，即根据钵体中所带的营养成分能保证幼苗在育苗期间的正常需要，确定营养钵的最小体积。根据试验，营养钵的体积应大于20.其次，要综合考虑机械适应性，用土量等多种因素。而营养钵的形状，主要应满足农艺和机具的要求。本课题拟采用圆柱形钵体，其中钵体规格为（直径高）：3030。 3、工艺流程营养钵制作工艺：铺土-刮平-打孔-播种-再次铺土-压实-托膜。进度安排：2013.9.102013.9.20：设计讲解、收集资料、撰写开题报告、文献综述2013.9.212013.11.5：平面图，剖视图、零件图设计2013.11.62013.12.5：图形绘制和设计说明书文本撰写2013.12.62013.12.15：整理汇总毕业设计考核资料并上交2013.12.172013.12.18：根据老师的批阅意见进行修改 2013.12.192013.12.20：准备参加毕业答辩同组设计者及分工：独自完成指导教师签字_ 年月日系（教研室）主任意见：系（教研室）主任签字_ 年月日哈尔滨工业大学华德应用技术学院本科生毕业设计（论文）摘要本文所设计的新型型制钵机是用来生产在农业生产中广泛使用的育秧钵。育秧钵的钵体由配有各种肥料的土壤做成圆柱状，上端有一凹孔，用来播种种子。用育秧钵进行育苗和移栽，能够保证种子有足够养料以及种子成苗后可以方便的移栽到田间，种子发芽率、成活率高，苗体强壮且防虫害。新型制钵机，吸取了前人研究成果的精华，与手工制钵和过去的制钵机不同的是，ZBJ1000型制钵机具有生产率更高，结构更简单，操作更方便，基本实现自动化，性价比高等优点；提高了生产效率并可实现大规模生产，可以保证秧苗早育、早熟、早上市，同时还能节约劳动力、种子、肥料、农药等。本文从新型制钵机的工作原理、运动协调、总体结构、运动和尺寸等多方面进行了说明和分析。关键词制钵机；育秧；运动分析；营养钵 - -Abstract New earthen bowl machine ,which is designed in this text ,is used to produce the seedling bowl ,which is very popular in the agricultural produce .The seedling bowl is made as a cylinder by the nutritional soil ,which consists of all kinds of fertilizer .And there is a cave pit in the top of the bowl , which is the very hole we put the seedling in .Growing and transplanting the seeds in this bowl can make sure the seeds have enough time and nutrition to grow with ,high germination rate ,high survival rate ,strong and anti-pest.New earthen bowl machine ,differently from the former machine ,has lots of benefits just like :higher production ,easier structure ,more convenient handling ,automation and economy .Besides it can realize the earlier growth ,earlier maturity ,earlier on market , and it can economy labor force ,fertilizer and agrochemical at the same time.This text is going to introduce the New earthen bowl machine about its structure ,motion ,work principle and size.Keywords earthen； bowl machine； nursery； kinematical analysis； bowl - I - 目录摘要IAbstractII第1章绪论11.1 国内发展概况11.2 国外发展状况11.3 制钵机的应用前景2第2章制钵机的构成52.1 工作机构完成的主要工作过程：52.2 传动机构52.3 机构的方案比较及选择62.3.1 制钵压钵、送钵执行机构的方案比较6第3章铺土机构设计及参数要求83.1 铺土机构设计8 3.2 打孔机构的设计83.21 打孔机构设计参数及要求83.22 打孔机构设计83.23 打孔机构液压缸的设计83.3 液压缸筒厚和外径的确定103.4 液压缸工作行程的确定103.4.1 播种机构设计参数及要求103.4.2 播种机构设计103.4.3 播种机构液压缸的设计12第4章脱模机构和传动机构设计144.1 压实和脱模机构的设计144.1.1 压实和脱模机构设计参数及要求144.1.2 压实和脱模机构设计14第5章电动机功率和轴径的选择15 5.1 传动比的确定165.2 蜗杆和蜗轮的结构设计165.2.1 传径动直齿圆柱齿轮的设计175.2.2 径向蜗形凸轮的设计19- -5.3圆锥齿轮设计和校对21结论23致谢24参考文献26附录127附录229附录331附录435附录536附录637附录738- -第1章绪论1.1 国内发展概况我国对农作物机械化育苗移栽技术的研究早在20世纪50年代末至60年代初已经开始，但当时人们只看到育苗移栽的好处和效率，忽视了经济效益，更没有科学地分析育苗移栽机械化生产过程中的多种技术难题。近年来，人们对育苗移栽技术有了进一步认识，开始对其重视起来。然而，由于我国地域辽阔，自然条件千差万别，各地的生产条件和环境各不相同，加之各地经济发展水平不一致，所以到现在为止，总体上基本于一种小规模手工操作状态。如四川、贵州等地由于土地连片面积小，实现大型机械化移栽有一定的困难，因此多采用单家单户式的土块育苗、人工栽植方式;而东北等大型农场多采用工厂化营养钵育苗和机械化栽植工艺。目前，“机械化制钵机的研制”课题被国家科委列入“九五”攻关项目，已研制出2ZBJ-50型机械化制鉢机，能实现制钵过程机械化操作，制造出的营养钵体能够满足玉米、棉花等经济作物的移栽要求。总的来说我国制钵机的研制与开发有了较大发展。目前，我国在这方面的研究也很多，并且有越来越多的适应性和更广的机型正在研究中心或已研制出来，将能更好的为国民生产发展作贡献。1.2 国外发展状况20世纪初期，欧洲一些国家开始大量种植蔬菜和经济作物，出现了早期的近代秧苗栽植机具。这些机具仍为手动栽植，只是减轻了栽秧者肢体反复屈伸的繁重劳动；到20世纪30年代后期，出现了栽植机构或栽核器代替人工直接栽秧，使送秧入沟过程实现了机械化；自20世纪50年代开始，欧洲国家开展作物压缩土钵育苗及移栽的生产技术研究，研制出多种不同结构- 0 -型式的半自动移栽机和制钵机；至20世纪70年代，前苏联蔬菜栽植机械化水平为58%，国营农场已达67%；到20世纪80年代，半自动移栽机已在西方国家的农业生产中广泛使用，制钵育苗和移栽已形成完整的机械作业系统，实现了各种机械配套使用。到目前为止，作物压缩土钵成型、钵上单粒精密播种和相应的自动化移栽设备在技术上基本达到了完善，亦广泛应用于实际生产。欧洲的几个主要国家(如法国、德国、荷兰、西班牙、丹麦等)大部分的蔬菜生产和几乎全部的大地花卉生产都采用育苗移栽生产工艺。据调查，10年前美国加利福尼亚州的色拉蔬菜一结球葛芭大约99%采用露地直播，现今移栽面积比例已接近20%。农场蔬菜种植户认为购买商品苗较露地直播生产成本大约增加20%。但采用移栽的蔬菜种植密度有保证、产量可增加20%，更主要的是移栽蔬菜长势整齐，便于机械化收获。1.3 制钵机的应用前景 (1)机械化育苗的发展促进了种植制度的改革和进步机械化育苗技术的发展促使作物移栽种植面积增加，露地直播面积减少。种植者认为:购买商品苗直接定植，虽然较露地直播约增加成本20%左右，但是可实现管理规范化，而且种植密度有保障，节省劳力，能增产20%，作物生长整齐一致，便于机械化作业和采收。 (2)发展机械化商品苗是设施园艺发展的必然趋势“九五 ” 以来，我国各地都在积极调整种植结构，发展适度规模种植，引进先进科技成果，加强科技投入，提高市场竞争力。这种形势给机械化育苗和秧苗商品化生产带来新的契机和发展机遇。目前全国从事轻基质育苗的生产商有近百家，但育苗的经营规模普遍偏小，商品苗销量超过千万株的几乎空白(王耀林，2000)。在国外，育苗公司承担着商品苗的培育及运输，这极大地方便了种植农户，同时也体现了大农业生产的专业化。机械化育苗的诞生，推动了育苗业的发展，使蔬菜育苗生产进一步走向了专业化和商品化，经营规模越来越大。 (3)发展机械化商品育苗是历史的必然，我国有4000万个蔬菜种植农户田吉林，2000)。他们所用的菜苗大多数采用自育自用。由于劳动力素质不高，设施简陋，育苗方法和手段落后，一方面导致种子浪费，另一方面质量不能保证，不利于集约化管理和提高蔬菜质量，而机械化育苗能克服以上不足。我国蔬菜苗的年需求量是4000多亿株(田吉林，2000)，发展商品苗具有巨大的市场潜力。从国外的发展历程看，要想使我国的蔬菜育苗形成一个产业，靠传统的土法育苗、塑料钵育苗是不行的，因为无法完成远距离运输和机械化移栽。另外，随着蔬菜生产市场化、销售化体系的建立，季节差价越来越小，人们对依靠栽长龄大苗、解决早熟、提高效益的观念逐渐淡化。而机械化育苗根系活力好，缓苗快，能获得较长的采收期和更高的产量，适应我国设施园艺快速发展的需要，前景广阔，是发展的必然方向。移栽机的研究开发必须与育苗技术相结合。移栽机与栽培方式、育苗方式等不配套，农艺与农机工程技术缺乏有机结合，育苗设备与移栽机械未达到协调发展，不能充分发挥移栽机械的效率。过去30年，我国研制的各种移栽机没有能够推广的主要原因之一就是移栽机械与育苗技术脱节，移栽机与所育钵苗不配套，如果这个问题不解决，国产移栽机就难以推广。事实上，目前国内研制的部分移栽机在性能方面与国外目前广泛采用的移栽机的性能几乎相同，但是，国外的移栽机与育苗技术已成为一体，密不可分，因此能应用广泛。钵体的紧实度是营养钵的机械性能，可以用钵体容量和钵体强度来评价：合适的钵体紧实度应在满足钵苗生长要求的前提下，达到机械化移栽的紧实度要求。营养钵的大小首先要满足农艺的要求即根据钵中所带的营养成分能保证幼苗在育苗期间生长的需要确定营养钵的最小体积。根据试验,营养钵的体积应大于20cm。其次要综合考虑机械适用性、用土量等多种元素。而营养钵的形状，主要应满足移栽机作业的要求。此外，营养钵的成分、含水率、压实强度应同时满足农艺和机具的要求。本课题采用圆柱形钵体，其中钵体规格为（直径高）：3030mm。则营养钵的体积为： (1-1)式中钵体的直径(mm)；钵体的高(mm)；钵体的体积(cm)。故满足要求。取未被压缩的营养土的密度1.2g/cm，则当营养土的压缩比=2时，营养钵的密度 (1-2) 则营养钵的质量 (1-3) 营养钵制作工艺铺土刮平打孔播种再次铺土压实脱模。(1)铺土再摸盘中填料刮平。再摸盘中适当的土作为底土,并将多余的土刮去。每个摸盘上根据钵体尺寸可以有几十甚至上百个孔以实现成批刮平。(2)打孔采用冲头对摸盘空孔中的土进行冲压打出种坈,并对土进行少量压实,以保证冲头提取后种坑的完整性。(3)播种在摸盘每个穴孔中精确定量播入种子。可采用吸附式或抽板式播种机,也可手工播种(本设计采用抽板式)。(4)再次铺土保证两次铺土的用土量大约是钵体成型后体积的2倍。(5)压实用冲头对穴孔中的土进行冲压,使土壤压实成型。(6)脱模用冲头将成型的钵从模盘的穴孔中压出到接盘中。设计参数：主要设计参数制钵生产率1万株/h，钵体合格率95%,传动方式为液压，所需人力3人4人。而且，营养土压缩比为1.82.2时，制出的钵体强度适宜机械化移栽总体方案选择：选用原盘是作为样机设计方案。各工位的运动根据营养钵的形状、制钵生产率指标和生产工艺要求,制钵机可分为圆盘式和直线式两种。直线式制钵机,传送机构加工简单,各工位安装调整比较容易,但占地面积大,模版需及时回收。同时需要多个人来工作。圆盘式制钵机机构紧凑,占地面积小模版不用回收,省时省力。但回转圆盘加工精度要求高,各工位调整比较困难。经比较,最后决定铺土、打孔、播种和压实脱模机构由液压传动来实现，而运送机构由蜗形凸轮实现。制钵机采用圆盘式第2章制钵机的构成制钵机由两大部分组成：工作机构和传动机构。1.工作机构的任务主要包括两项内容：一是制造出营养钵；二是向钵体里精确播入种子。从这两点出发，按照设计要求，设计制钵机的工作机构。它3由六部分组成：模板、铺土机构（2个）、打孔机构、播种机构和压实脱模机构。由液压机构实现。2.传动机构的传动路线有两条：一条的主要功能是把模板不间断地送到各个工位机构的下面，即转盘的周期性运转。用蜗形凸轮实现。另一条的功能是完成土壤的搅拌和填料动作。由锥齿轮实现。2.1 工作机构完成的主要工作过程：（1）一次填土，将配有各种肥料的营养土填入料斗中，搅拌并铺到模版中（2）压实打坑，用冲头对模板穴孔中的土进行冲压，打出种坑并对土进行少量压实；（3）播种，采用抽板式播种器；（4）再次填土，保证两次铺土的用土量是成型后的2倍；（5）压实和脱模，用冲头将土再次压实并冲出。2.2 传动机构初步考虑，传动路线应该有两条：一条的只要功能应该完成模版的运送，精确送到各个工位的下面。另一条的功能是完成土壤的搅拌和填料动作。工作机构的设计机械化制钵机主要由模板运送机构、铺土机构、打孔机构、播种机构、压实脱模机构等组成。对一个孔的营养土的土量来说，由质量守恒：（2-1）则 mm 2.3 机构的方案比较及选择2.3.1 制钵压钵、送钵执行机构的方案比较方案一：曲柄（偏心轮）滑块（滑杆）机构（如图2.3所示）图2.3（偏心轮）图2.3偏心轮的匀速转动，推动滑块上下滑动，滑块带动压杆推杆上、下移动实现对模盘孔内土进行冲压成钵。优点：偏心轮适合较高的转速，在曲柄转动下，带动压杆往复运动，并且采用对心结构，能使压杆推杆运动平稳，而且能够承受较大的载荷，机械效率较高。缺点：传动路线较长。方案二：凸轮机构（如图2.4所示）图2.4（凸轮）图2.4凸轮机构匀速转动，推动推杆上下移动，压杆推杆对营养土钵冲压成型。优点：通过设计不同的轮廓曲线，可以实现预期的各种运动规律，并能有效冲击，只要恰当设计好轮廓曲线，能使压力大小随运动而变化并且凸轮机构响应快速，机构紧凑。缺点：凸轮不适合较快速的运转，很容易磨损。方案三：曲柄滑块机构（如图2.5所示）图2.5（曲柄滑块）图2.5曲柄匀速转动，推动滑块上下移动，滑块带动压杆推杆上下移动实现对营养土的冲压。此方案与方案一、二比较，区别在于驱动构件的不同，在大麻烦是动力部分，无法提供足够的动力带动驱动件转动。第3章铺土机构设计及参数要求铺土机构要求能定时控制料斗的下料，而且能够定量控制落入模板各孔的土量，同时还要满足总体的设计要求。3.1 铺土机构设计本设计中有两个铺土工位。为节省整个机构的零件个数，决定在两个工位上采用相同的结构，只是用土量和料箱大小不同。在料箱的底部有两个刮土板板用来搅拌营养土同时把营养土刮入料箱底部的小孔，这个小孔和营养钵的大小相同并且一一对应的。刮土板的搅拌运动是由传动机构的圆锥齿轮带动的。传动机构中的直齿圆锥齿轮传动机构改变运动传递方向。3.2 打孔机构的设计3.21 打孔机构设计参数及要求打孔机构要求能准确无误地打出种坑，为下一步播种作好准备，而且打孔机构下端在压土时不能与模板发生碰撞。3.22 打孔机构设计打孔机构由打孔头、压板、导套、导柱、液压缸和支板等组成,具体结构见图22。导套构见图和导柱使打孔机构下端的运动精度很高，一般不会和模板发生碰撞。当模板被运送至打孔工位时,压头和压板在油缸的作用下,向下运动,运动至规定的打孔深度(打孔深度可以调节，本设计取实际工作行程),行程开关发出信号,油缸在液压阀的作用下停止并返回,完成了打孔作业。3.23 打孔机构液压缸的设计打孔用液压缸为双作用单活塞液压缸，采用前部法兰安装。 (1)估算最大负载由于要压缩营养土，为使打孔机构适应性较大，将压力取得大些。如果取每个压头所需最大压力为,则最大负载力(2)工作压力的确定由于所受负载很小，由机械设计师手册表30103液压公称压力系列9，取P=10MPa(3)计算液压缸内径D及活塞杆直径d由液压系统设计简明手册10，液压缸内径 (3-1) 式中工作循环中最大的外负载(N)；液压缸工作压力(MPa)，10MPa；液压缸回油腔背压力(MPa)；活塞杆直径与液压缸内径之比；液压缸的机械效率，取0.95。由10,10可取1MPa ，按工作压力选比值0.7，则有根据10,11,将液压缸直径圆整为标准系列直径10mm。活塞杆直径，按及10,11活塞杆直径系列，取7mm。3.3 液压缸筒厚和外径的确定液压缸体材料选用无缝钢管，采用薄壁圆筒结构，其壁厚按薄壁圆筒公式计算式中液压缸壁厚(m)；试验压力，一般取最大工作压力的(1.251.5)倍(MPa)；缸筒材料的许用应力。无缝钢管：100110 MPa。取0.7mm可求得缸筒外径取11.5。3.4 液压缸工作行程的确定打孔机构实际的工作行程为=38mm，由10,12液压缸活塞行程系列(GB2349-80)，取液压缸的工作行程为mm。3.4.1 播种机构设计参数及要求播种机构要求能定量精确播种，空穴率或重播率极小，或根本不出现，而且还要尽量减少种子的机械损伤。其中种子必须是经过丸粒化的种子，直径在69.5mm之间。除此之外，还要满足总体的设计要求。3.4.2 播种机构设计播种机构主要由料斗、刮种板、固定孔板、活动孔板、液压缸和支座等组成。具体结构见图3.4所示。图3-4 播种机结构图刮种板位于料斗和固定孔板之间，活动孔板位于固定孔板的正下方。为使种子下落顺畅，料斗上加工有1条长槽，宽度为25mm(长槽用立铣刀加工，宽度要和立铣刀直径系列相符合)，为减少和防止种子受到机械损伤，在槽内还粘有2mm厚的橡皮圈。刮种板分为两层，其中上层是一块金属板，也加工有1条长槽，宽度为20mm，而下层是粘到金属板孔的毛刷(目的是为了减少种子的机械损伤)。固定孔板和活动孔板都加工有1个通孔，可和模板孔一一对齐。未工作时，刮种板与料斗的孔正好错开，料斗被封闭，而固定孔板和活动孔板的孔正好一一对齐。工作时，液压缸的活塞杆带动刮土板和活动孔板一齐运动。当运动距离为=11mm时,固定孔板和活动孔板正好错开,而刮种孔与固定孔板只有2mm的间隙，所以，种子还没有落入固定孔板孔内。刮土板和活动孔板继续运动，随着刮种板和固定孔板孔对齐，种子填满固定孔板各孔，同时刮种板上的毛刷不断把多余的种子清扫出固定孔板(固定孔板各孔要求有且只有唯一一粒种子)。当运动距离为=45mm时，活塞杆便开始返回。刮种板与固定孔板和料斗孔之间间隙逐渐减少直至都被封闭，此时，固定孔板和活动孔板的孔还没有对齐，种子仍滞留在固定孔板孔内。活塞杆继续带动活动孔板返回，至初始位置停止运动，此时刚好活动孔板孔与固定孔板的孔对齐，种子落入模板内，完成一个工作循环。若要求播入多粒种子于各模板孔，则只需播种机构重复上面的动作即可。3.4.3 播种机构液压缸的设计播种机构液压缸为双作用单活塞液压缸，采用底座型安装。(1)估算最大负载刮土板和活动孔板的质量约为5kg，种子给刮板的最大压力约为90N,由于刮板与活动孔板两面均受摩擦，则 (3-2)其中结合面数，摩擦系数，由文献8可取 55.6N取60N4.工作压力的确定由于所受负载很小，由机械设计师手册表30103液压公称压力系列9，取MPa5.计算液压缸内径D及活塞杆直径d由液压系统设计简明手册10，液压缸内径 (3-3) 式中工作循环中最大的外负载(N)；液压缸工作压力(MP)；液压缸回油腔背压力(MP)；活塞杆直径与液压缸内径之比；液压缸的机械效率，取0.95。由文献10可取0.3MPa ，按工作压力选比值0.3，则有0.0121m根据文献10液压缸内径尺寸系列,将液压缸直径圆整为标准系列直径12mm。活塞杆直径，按及文献10活塞杆直径系列，取4mm。6.液压缸筒厚和外径的确定液压缸体材料选用无缝钢管，采用薄壁圆筒结构，其壁厚按薄壁圆筒公式计算式中液压缸壁厚(m)；试验压力，一般取最大工作压力的(1.251.5)倍(MPa)；缸筒材料的许用应力。无缝钢管：100110 MPa。m按上式计算所的液压缸的壁厚往往很小，使缸筒的刚度往往很不够，因此，值应取得大些，取2mm可求得缸筒外径mm7.液压缸工作行程的确定播种机构实际的工作行程为=35mm，由10,12液压缸活塞行程系列(GB2349-80)，取液压缸的工作行程为mm.第4章脱模机构和传动机构设计4.1 压实和脱模机构的设计4.1.1 压实和脱模机构设计参数及要求压实和脱模机构要求能将营养钵压实成型，而且将成型钵体脱出，落入接盘，同时还要满足总体的设计要求。4.1.2 压实和脱模机构设计压实和脱模机构的执行机构采用两个冲头。它们由传动机构的轴1带动偏心轮运动，进而带动冲头的上下运动。2.传动机构设计图4-1 传动系统示意图由电动机经过蜗轮蜗杆减速器，通过直齿圆柱齿轮减速。带动偏心轮运转，完成压紧和冲出动作。通过圆锥齿轮传动改变运动传递的方向，完成土壤的搅拌和填料动作。其中，通过径向蜗形凸轮的特殊结构，可以实现转盘的周期性转动。第5章电动机功率和轴径的选择已知条件：压紧冲击力约为1000N左右，偏心轮半径40mm。Nm (5-1) 式中压紧力，N；偏心轮半径，mm；转矩，Nm。接下来按照扭转强度条件确定轴的最小直径，也可用于传动轴的计算。对于转轴，由于跨距未知，无法计算弯矩，在计算中只考虑转矩，而弯矩的影响则用降低许用应力的方法来考虑。由材料力学可知，轴受转矩作用时，其强度条件为（5-2）或.9mm 式中轴的直径，mm；轴剖面中最大扭转剪应力，MPa；轴传递的功率，kW；轴的转速，r/min；许用扭转剪应力，MPa，见表5-1；由许用扭转剪应力确定的系数，见表5-1；抗扭剖面模量。表5-1 轴的常用材料的许用扭转剪应力和值轴的材料Q2354540CrMPa12203040405215813511810610697由于轴传递转矩最大，因此其最小轴径也是最大的。取 =30mm =25mm =20mm5.1 传动比的确定减速器的传动比：各级转速为： r/min r/min r/min 由于单级传动比比较大，因此决定选用蜗轮蜗杆减速器。5.2 蜗杆和蜗轮的结构设计蜗杆与轴做成一个整体，成为蜗杆轴。蜗轮为了节省贵重的有色金属，做成装配式。这种结构由青铜齿圈与铸铁轮心所组成，齿圈与轮心采用过盈配合H7/s6或者是H7/r6，并且加台阶和沿接合面周围加装46个螺钉，来增强连接的可靠性。为了便于钻孔，应该将螺纹孔中心线向材料较硬的轮心一边偏移23mm。图5-1 蜗轮和蜗杆结构图5.2.1 传径动直齿圆柱齿轮的设计1.选择齿轮材料、热处理方式和精度等级。径向蜗形凸轮的特点径向蜗形凸轮大多用于高速，轻载，定位精度要求特别准确的间隙传动中，这种凸轮机构，无论使用圆柱形滚子或者是圆锥形滚子，载停顿时都能在各对滚子之间保持稳定的定位精度，但使用圆锥形滚子增加了安装和调整的间隙，因此实际的使用中多采用圆柱形滚子。端面蜗形凸轮的啮合间隙，通常是难以调整的，滚子嵌入凹槽的深度在转位过程中是有变化的，但径向蜗形凸轮就很少有这种缺点，因为滚子是沿着锥形曲面运动的，所以滚子位置沿半径方向的微小变化，影响凸轮的正常工作。因此这种凸轮传动的承载能力和定位精度都有所提高，工作也很平稳。径向蜗形凸轮机构的最大特点是：将凸轮无间隙附在转位盘上，容易获得顶压，若二者加工精确，安装适当，就可以使转位盘在转位和停顿过程中，预压不被释放。避免了振动的产生；另外在高速传动时，由于惯性扭矩增大，凸轮轴会出项负值扭矩，容易产生侧隙而引起振动，不过这种预压方式能够消除侧隙，所以该机构特别适用于高速，见图2-8。图5-2 径向蜗形凸轮机构在传动同样功率的情况下，径向蜗形凸轮传动机构体积小于蜗轮蜗杆机构，同时该凸轮传动还有超出其他间歇传动的如下有点：转位角可以从任意选取，但较小的转位角，在同样升程的情况下，要求凸轮直径增大，所以只有在及其空间不受限制，低速惯性力不大的时候方可使用较小的转位角。凸轮曲线可以采用任何要求的运动规律及相应的加速度曲线。转位盘每转的停顿数可以从2开始，当每转要求以6次以上的停顿数时，其滚子数等于停顿次数，此时凸轮每转一转有一个滚子通过，如停顿数在25之间（表5-2）：表5-2 蜗形凸轮停顿数与滚子数转位盘每转停顿数转位盘上滚子数凸轮每转一次通过滚子数26834369234825102径向蜗形凸轮的缺点时加工困难，不能在直角坐标系中制造。在一个直角三坐标系与二个转角组合的坐标系中，或在二个转角组合的坐标系中都可以加工。因此，这种径向蜗形凸轮必须使用专用机床制造。另外，端面蜗形凸轮机构的分度数可以做得较大，而径向蜗形凸轮机构的分度数就难以做得太大，一般位5.2.2 径向蜗形凸轮的设计径向蜗形凸轮的直径，转位角，转位盘的节圆直径，转位盘的滚子数及径向蜗形凸轮机构的中心距。通常选取在经济性和配套互换性上有影响的重要参数位优先数自变量。计算径向蜗形凸轮的转位角：（5-3）式中转位时间，s；工作循环周期，s；转位角，度。所以从动件（转盘）的运动规律，对传动机构的工作性能有很大影响，因此，运动规律必须合理选择。在专用机械设备中，余弦、正弦及复合运动规律被广泛采用。采用余弦曲线规律，在开始及终了时有柔性冲击，正弦和复合正弦则无冲击，但结构尺寸比余弦大左右，且计算复杂。从动件转动应平稳，从无冲击和振动小的要求来看，选择正弦和复合正弦较好。在此次设计中采用正弦运动规律。（1）根据从动件（转位盘）的直径、工位数及所需工作时间，计算出转位凸轮的最小直径，确定凸轮的升程。（5-4）式中转位盘半径，mm；转位盘工位数；所以 mm由压力角确定（蜗形凸轮的最小直径）。所以 mm（2）计算出蜗轮的位移曲线。蜗形凸轮的展开图，曲线1为滚子的理论轮廓曲线，其位移运动方程式如下：（5-5）式中蜗形凸轮的瞬时转位角。曲线2为滚子2的理论轮廓曲线，其位移运动方程式如下：（5-6）式中（转位角工位等分角）（5-7）式中转位盘瞬时转位角。（3）曲线的修正。因转位盘工作时滚子实际沿着半径的圆弧方向运动，而以上计算按弦线进行，所以必须进行修正，否则转位时，滚子轴对槽会发生歪斜，产生卡住和加重磨损，影响及其工作。曲线1的修正方程： (5-8) 曲线2的修正方程： (5-9) 这样由、组成曲线1的实际轮廓曲线，由、组成曲线2的轮廓曲线。5.3圆锥齿轮设计和校对在决定锥齿轮的尺寸之前，先要确定以下一些条件（1）由于为小型农用机械锥齿轮传动,初取，因为，取；（2）该齿轮的受力较大，故材料选用铸钢ZG35；（3）该齿轮的传动功率是第轴的功率；则设计参数可依次得出：（1）计算基本参数1)齿数比锥距平均分度圆直径所以以表示当量直齿圆柱齿轮的模数，则当量齿数为 2)根据求齿形系数Y，查表可得Y=0.282；3)根据齿轮材料求4）查表查得的铸钢单向工作时的=16.5，因为是开式传动，所以将降低20%使用，得=13.25）求Y =0.28213.2=3.72;6)求齿宽系数及齿宽一般取，则： 7）求锥齿轮的评价模数由上述一些条件查得=4.5，所以求得锥齿轮大端模数由于m=5.4mm不是标准模数，所以取m=6mm,所以齿顶高结论为使制钵机械具有多功能性，使生产的钵体多样化及方便改变生产率的大小，可通过调节机构上的部件得以实现。若要改变制钵体的形状大小，可通过改变冲钵杆上的螺母上下位置来改变冲杆下冲的位置深度，从而改变冲钵时的压缩程度，进而实现改变成钵体的尺寸大小，达到改变钵体形状的目的。若要改变制钵机械的生产率问题，可通过更换不同角度拨盘改变转动的角度从而改变转动效率，进而改变生产率。也可通过改变电动机V带轮的大小来改变传动比来改善生产率，进而实现不同生产率的调节。然而，通过调节各部件达到改变生产过程的目的同时也会对机械各部件的受力情况，运动轨迹产生影响,所以在调节部件时要注意个部件临界条件，以免对机械造成损坏、运动碰撞等一些损失。致谢2013年9月，我开始了我的毕业论文工作，时至今日，论文基本完成。从最初的茫然，到慢慢的进入状态，再到对思路逐渐的清晰，整个写作过程难以用语言来表达。历经了几个月的奋战，紧张而又充实的毕业设计终于落下了帷幕。回想这段日子的经历和感受，我感慨万千，在这次毕业设计的过程中，我拥有了无数难忘的回忆和收获。 9月初，在与导师的交流讨论中我的题目定了下来，当选题报告，开题报告定下来的时候，我当时便立刻着手资料的收集工作中，当时面对浩瀚的书海真是有些茫然，不知如何下手。我将这一困难告诉了导师，在导师细心的指导下，终于使我对自己现在的工作方向和方法有了掌握。我深知我的毕业论文课题有一定的难度，所以暑假里两个月虽不在学校，我也并没与完全放松，而是抓住机会寻找与设计相关的机械设备，参观学习，掌握其运动原理及传动方案，为毕业论文的初总体设计打下基础。在搜集资料的过程中，我认真准备了一个笔记本。我在学校图书馆，电子图书馆搜集资料，还在网上查找各类相关资料，将这些宝贵的资料全部记在笔记本上，尽量使我的资料完整、精确、数量多，这有利于论文的撰写。然后我将收集到的资料仔细整理分类，及时拿给导师进行沟通。 10月底，资料已经查找完毕了，我开始着手论文的写作。在写作过程中遇到困难我就及时和导师联系，并和同学互相交流，请教专业课老师。在大家的帮助下，困难一个一个解决掉，论文也慢慢成型。 11月中旬，论文的文字叙述已经完成。11月底开始进行相关总体设计和个部分机构计算设计通过学习过的Proe/AutoCAD等绘图软件绘制各部件机构运动简图。为了画出自己满意的图形，我又仔细学习了Proe/AutoCAD的绘图技术。在设计计算初期初期，由于没有设计经验，觉得无从下手，空有很多设计思想，却不知道应该选哪个，经过导师的指导，我的设计渐渐有了头绪，通过查阅资料，逐渐确立了总体结构系统方案。总体结构中制钵压钵系统的同步协调运动，以及精确播种系统与推钵的运动方案是个比较头疼的问题，在反复推敲与思考，查阅相关机械的结构又经指导老师的指导后，最终确定立式一体制钵机结构，让制钵压钵、播种、推钵一体式协调动作，完成制钵流程。当我终于完成了所有打字、绘图、排版、校对的任务后整个人都很累，但同时看着电脑荧屏上的毕业设计稿件我的心里是甜的，我觉得这一切都值了。这次毕业论文的制作过程是我的一次再学习，再提高的过程。在论文中我充分地运用了大学期间所学到的知识。我不会忘记这难忘的几个月的时间。毕业设计的制作给了我难忘的回忆。在我徜徉书海查找资料的日子里，面对无数书本的罗列，最难忘的是每次找到资料时的激动和兴奋；记忆最深的是每一步小小思路实现时那幸福的心情；为了论文我曾赶稿到深夜，但看着亲手打出的一字一句和那些只有通过Mathtype软件才能打出来的公式时，心里满满的只有喜悦毫无疲惫。这段旅程看似荆棘密布，实则蕴藏着无尽的宝藏。我从资料的收集中，掌握了机械设计计算的知识，再次练习了Proe/AutoCAD等绘图软件，让我对我所学过的知识有所巩固和提高，并且让我对当今农业机械最新发展技术有所了解。在整个过程中，我学到了新知识，增长了见识。在今后的日子里，我仍然要不断地充实自己，争取在所学领域有所作为。脚踏实地，认真严谨，实事求是的学习态度，不怕困难、坚持不懈、吃苦耐劳的精神是我在这次设计中最大的收益。我想这是一次意志的磨练，是对我实际能力的一次提升，也会对我未来的学习和工作有很大的帮助。在这次毕业设计中也使我们的同学关系更进一步了，同学之间互相帮助，有什么不懂的大家在一起商量，听听不同的看法对我们更好的理解知识，所以在这里非常感谢帮助我的同学。在此更要感谢我的导师毕老师，在他的细心指导和关怀下，使我能够顺利的完成毕业设计。在我的学业和论文的研究工作中无不倾注着老师们辛勤的汗水和心血。毕老师的严谨治学态度、渊博的知识、无私的奉献精神使我深受启迪。从尊敬的导师身上，我不仅学到了扎实、宽广的专业知识，也学到了做人的道理。在此我要向我的导师致以最衷心的感谢和深深的敬意。参考文献1 朱德泉；朱德文；钟成义；陈永生；黄莉莉；张念生；机械化连续制钵机的研究；机械工程师；2007年01期。2 张丽丽，张秀德，赵娜，小型制钵机的三维制造及运动干涉分析，农机化研究；2006年10期。3 宋井玲；营养钵机械化制作技术的研究；机械工程师；2007年09期。4 李惠，朱德文；对滚式棉花机械化制钵机设备的研制；机械工程师；2007年06期。5 钟成义，陈永生，朱德泉；新型连续式棉花机械化制钵设备的研制；机械研究与应用；2006年04期。6 王君玲，高玉芝，李成华；旱地钵苗移栽机械化生产的现状及发展趋势；农业机械化与电气化；2003，05期7 孙恒,陈作模.机械原理(第七版)。北京：高等教育出版社，2006. 8 成大先主编.机械设计手册.北京：化学工业出版社，2004. 9 郑文纬,吴克坚.东南大学机械学学科组,机械原理M.北京:高等教育出版,1999,6.10 蒋恩臣.农业生产机械化.3版.北京:中国农业出版社，2003,311 机械设计手册编委会.机械设计手册.第2卷.北京：机械工业出版社，2004,812 农业工程大学.农业机械学M.北京:北京农业出版社,1999，613 杨文珍，陆秋君，赵匀.圆盘式精密播种制钵机运动学优化设计.浙江大学学报（农业与生命科学版）31（3）,2005,414 杨文珍，陆秋君，赵匀.圆盘式精密播种制钵机计算机分析与设计.中国农业化，2004,415 C.Murugaboopathi.etc.New Rice Growing System to Increase LaborProductivity in Japan.AMA.1992.23(1)16 Peters R.M. Analysis and Synthesis of Eccentric chainwheel Drives.Mechanism and Machines Theory.(1927)附录1育苗系统虚拟机旧系统的虚拟机的幼苗成型机的改进得到了体积庞大，结构复杂，效率低、成本高。本设计从基于虚拟机的老苗系统。对输电系统和驱动器上的提高。本机可广泛应用于玉米，蔬菜瓜果等幼苗系统端口本机采用单相电动机，做动力源，可在广大农村的实际，不需要担心需要更高的电源电压的问题。本文详细的虚拟机器设计减速系统各组成部分的齿轮和具体尺寸苗和执行系统进行设计。该机设计采用传输率.电力计算.带滑轮，标准外观.收缩设计齿轮，锥齿轮的设计计算和三维设计组织结构图，装配图的原理和方法。关键词：育苗口机，虚拟体，还原系统，执行器螺旋输送机是纯碱生产的主要设备，俗有“喉音，说：”。成品在煅烧，纯碱，屏幕和分布采用螺旋输送过程是由多段螺旋叶片，壳长。结合大量的运输材料和高温，在启停频繁操作，螺旋叶片总的交变力，变形和弯曲的影响。轻者引起振动，重者造成螺片连接板螺栓断裂，使操作人员的工作量增加，烧碱生产。据统计，螺旋输送机比其他转运蛋白如：皮带，吊带的措施，如频率要相对较多，如刮刀的烦恼：31米螺旋转运已连续九次有连接板螺栓断裂现象，运营商带来了很大的麻烦，为了避免振动，螺旋壳断裂现象，应加强前安装零部件的制备及各工序质量控制装置。有很大的困难：是指壳对齐中线一圆形基准的外壳，如图所示。寻找的是前，应先在一个螺旋运输机头（部分）和尾机电动机安装一根钢丝绳，和在重锤重量相应部门的两端，钢丝线，使头部，尾部的高度符合安装尺寸的要求，所以，钢丝的两端的位置是理想的位置。外壳安装由于自尊的公司，其余的是无处不在的作用产生不同程度的弯曲现象，虽然计算线经验公式的偏转：F = W（Lx）x / 2GB。在确定正确的板标高情况，可用手轴螺旋叶片，寻求其弯曲的地区。消除螺旋叶片弯曲是由火焰矫正法火焰温度的确定，根据弯曲度的选择。在托瑞的板框挂瓦差距反映弯曲程度的大小。备件仓库接收备件，但尽管有证书并不能满足安装技术要求。一些制造误差较大，一些交通，放置在变形，很有必要在安装前零部件检查，完成预安装工作。螺旋运输机主要检查是否有螺旋叶片弯曲变形的现象可以被设置，螺旋叶片的观察，请执行卡搅拌轴轴时。用于螺旋输送机的两个耦合：一种是电机的输出轴转速玉减速机联轴器，弹性联轴器之间可以根据安装的规范要求。浮盘每盘耦合之间的轴向间隙超过标准，一般可取10 -确保整个螺旋14mm 窜动。吊盘旗下的决策的螺旋叶片的正常运行的位置是一个关键问题。在确定位置后，用壳体理论设计值确定起重机的瓷砖的高度往往不能满足安装要求。体验大量我们，因为与悬浮架都安自有公差制造土乔板，其尺寸大的波动性和结果。托瑞板安装以避免这种现象的具体措施，对挂瓦架三角洲的1和2的三角洲托瑞板尺寸，因此，每一个准确的安装托板做吊顶，中心旗下的和理想的线的中心重合，以保证水度螺旋叶片轴。在确定的轴向位置的老爹类，要考虑输料螺旋输送机温度。当物料温度高于70问委员会不能按设计位置中心位置。本文介绍了一个经验公式，即：从螺旋输送机，每头不相邻的托板中心跨度的计算公式，可分为：LN = LN + 5 + 3（N - 10）毫米一些制造误差较大，一些交通，放置在变形，很有必要在最初，设计托板用螺栓固定到壳体，其缺点是易松动，并增加泄漏，后来改为用手工焊焊接在外壳。焊接避免壳和板变形，先点焊定位，然后采用跳焊的方法，使用4线，直径180220A的房间中的电流。严格控制焊接技术，不仅可以避免焊接温度过高的外壳和托盘变形引起的，同时可以使熔渗金属焊根和保障之间强度托板和壳接头在调试，在好几个地方的螺旋输送机吊架旗下可产生不同程度的原因可以跳动，跳动和图。这种现象可以归因于出现，一般来说，托瑞板标高和螺旋叶片弯曲所致。在确定正确的老爹板标高情况，可用手轴螺旋叶片，寻求其弯曲的地区。消除螺旋叶片弯曲是由火焰矫正法火焰温度的确定，根据弯曲度的选择。在托瑞的板框挂瓦差距反映弯曲程度的大小。备件仓库接收备件，但尽管有证书并不能满足安装技术备件检查，完成预安装工作。螺旋运输机主要检查是否有螺旋叶片弯曲变形的现象可以被设置，螺旋叶片的观察，请执行卡搅拌轴轴时。除了看执行反馈螺旋叶片轴线的垂直度，以及执行与相邻的两个螺钉孔的同心度，如果垂直度、同心度不满足安装要求，你固定的执行。附录2seedling system virtual machineThe Old syetem made by virtual machine seedling FengWoWei moldingmachine improvement derived huge volume,complicated structure, low efficiency and high cost. This design from old seedlings system based on virtual machine.On the transmission system and actuators on improved greatly. Thismachine can be used widely in corn, vegetable melon and fruit to wait seedlings system port,This machine adopts single-phase motor do power source,can be in the vast rural practical, need not worry require a higher powervolage problem. This paper has a detailed design of virtual machione of decelerate of seedling and execution system of system components gears and detailed dimension to carry on the design. This maching design using standard looked. shorten design of transmission ratio.torque and power calculation. Belt pulleys, gear bevel gear design calculation and dimension design organization chart, the principle and the scheme assembly drawing. Keywords:seedling system port machine,virtual bady, reduction system,actuatorsScrew conveyor is one of the main equipment of soda production, vulgar have guttural, said.Soda ash in calcination, finished products, screen and distribution process by adopting spiral transport is composed by multi-section spiral leaf, shell is long. Together with large amount of transport materials and high temperature, operating in open stop frequent, spiral leaf total by alternating force, the influence of bending deformation and more. Light person causes vibration, the person that weigh cause spiral shell leaf connection plate bolt fracture, cause operators workload increase, soda production. According to statistics, screw conveyor than other transporters such as: leather belt, condole measures, scraper troubles such as frequency wants relatively more, such as: 31 meters spiral transporters have nine consecutive times have connection plate bolt cracking phenomena, operator brings great trouble, in order to avoid vibration, spiral shell fracture phenomenon, should strengthen before installing spare parts preparation and installation of each process quality control. Shell with great difficulty: refers to align the centerline a shell of semicircle benchmark, as shown in figure 1 shows. Looking for is the former, should first in a spiral transporters head (part) and tail electromechanical motivation erection a piece of wire line, and ends with corresponding department in weight of heavy hammer, steel wire line close, make head, tail height meets installation size requirements, so, steel wire ends position is the ideal location. Shell installation Due to the company of self-respect, the rest are everywhere role produces different degree of flexure phenomenon, although calculation wire line the deflection of empirical formulas: f = w (L - X) X / 2gb. But in installation spiral leaf, still cannot meet the practical requirements. For more than 30 meters of spiral transporters, not a bit of practical calculation is bigger than deflection 2 millimeter. Therefore, completely according to different lengths of deflection formula hang line (different lengths of spiral transport) each point deflections, also is very difficult to guarantee each section at the bottom of the spiral shell YeYu standard clearance. Shell fixation, through silver piece holder and on the basis of Angle and link up, for or spiral transporters usually adopts 75mm Angle, consider shell be heated bilges cold influence, will grow on cutting Angle spiral empty hole, as figure2shows. The retaining bolt pre-compression not excessive, the shell of the tail wheel must not any object block. So, shell will have free channeling dynamic leeway.附录3中华人民共和国法定计量单位中华人民共和国法定计量单位（GB3310031021993）我国的法定计量单位（以下简称法定单位）包括：（1）国际单位制的基本单位：见表2-1；（2）国际单位制的辅助单位：见表2-2；（3）国际单位制中具有专门名称的导出单位：见表2-3；（4）国家选定的非国际单位制单位：见表2-4；（5）由以上单位构成的组合形式的单位；（6）由词头和以上单位构成的十进倍数和分数单位（词头见表2-5）。法定单位的定义、使用方法等，由国际计量局另行规定。表2-1 国际单位制的基本单位量的单位单位名称单位符号长度质量时
