人人文库网 > 图纸下载 > 毕业设计 > 载重汽车主减速器及差速器设计【7张图纸】【优秀】

载重汽车主减速器及差速器设计说明书.doc

载重汽车主减速器及差速器设计【7张图纸】【优秀】

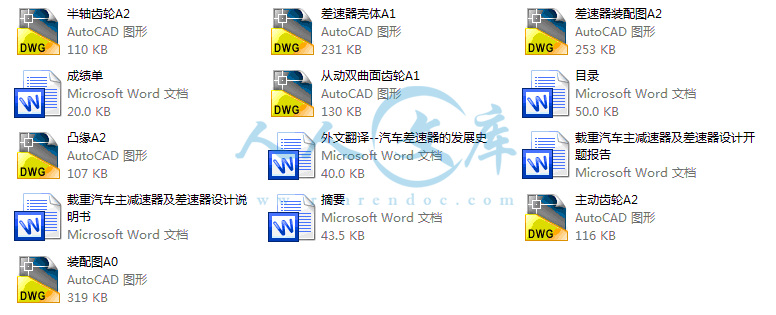

资源目录

载重汽车主减速器及差速器设计【7张图纸】【优秀】.rar

载重汽车主减速器及差速器设计说明书.doc---(点击预览)

载重汽车主减速器及差速器设计开题报告.doc---(点击预览)

差速器装配图A2.dwg---(点击预览)

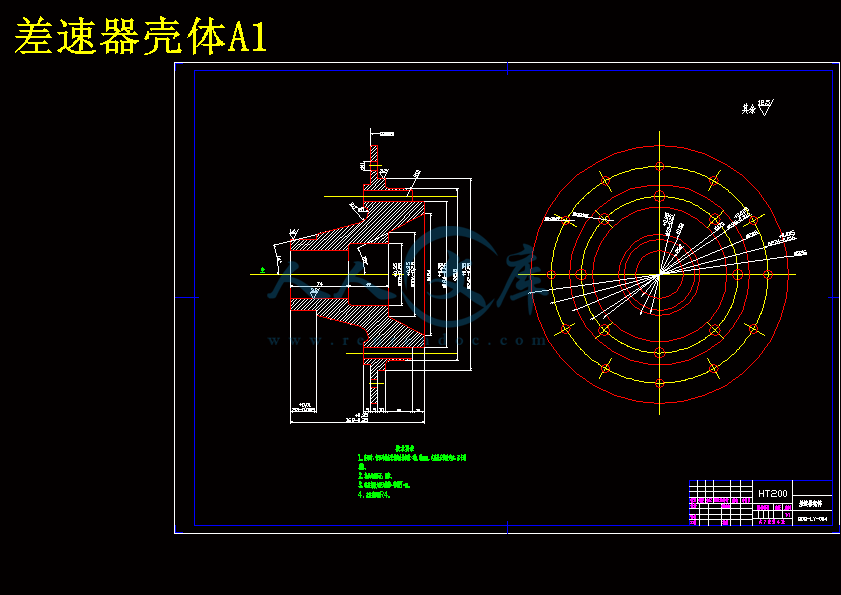

差速器壳体A1.dwg---(点击预览)

外文翻译--汽车差速器的发展史.doc---(点击预览)

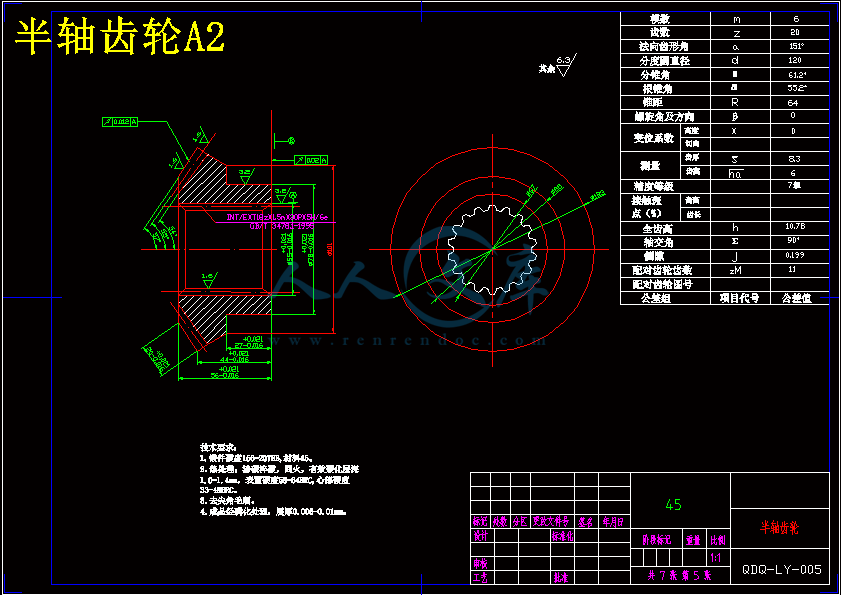

半轴齿轮A2.dwg---(点击预览)

凸缘A2.dwg---(点击预览)

从动双曲面齿轮A1.dwg---(点击预览)

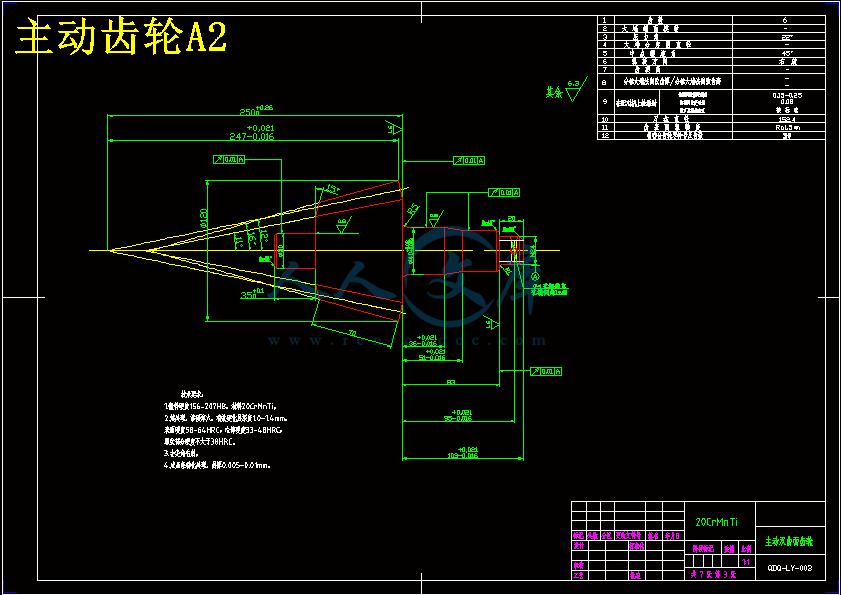

主动齿轮A2.dwg---(点击预览)

压缩包内文档预览：(预览前20页/共39页)

编号：372973 类型：共享资源大小：1.11MB 格式：RAR 上传时间：2014-12-13 上传人：上*** IP属地：江苏

45
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 载重汽车主减速器差速器设计图纸优秀

资源描述：

载重汽车主减速器及差速器设计

39页 17000字数+说明书+开题报告+外文翻译+7张CAD图纸

主动齿轮A2.dwg

从动双曲面齿轮A1.dwg

凸缘A2.dwg

半轴齿轮A2.dwg

外文翻译--汽车差速器的发展史.doc

差速器壳体A1.dwg

差速器装配图A2.dwg

成绩单.doc

摘要.doc

目录.doc

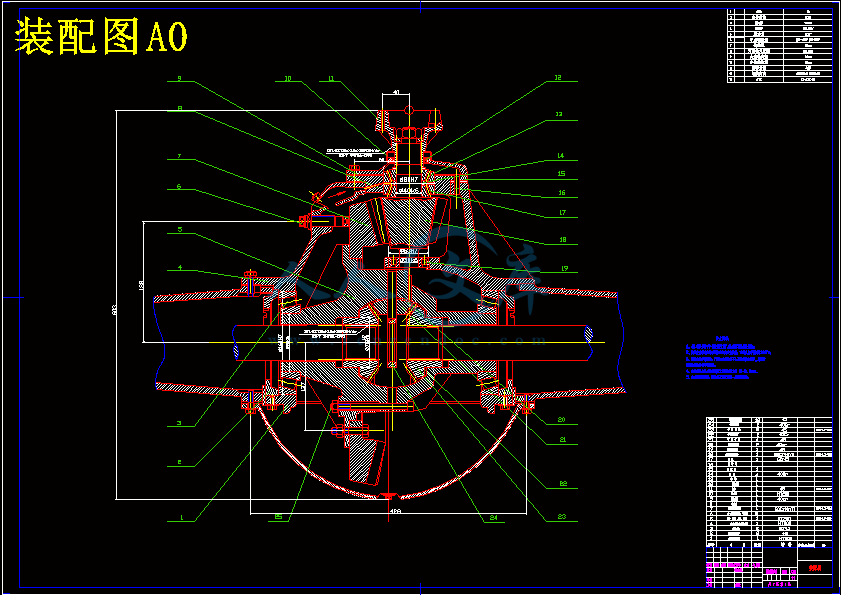

装配图A0.dwg

载重汽车主减速器及差速器设计开题报告.doc

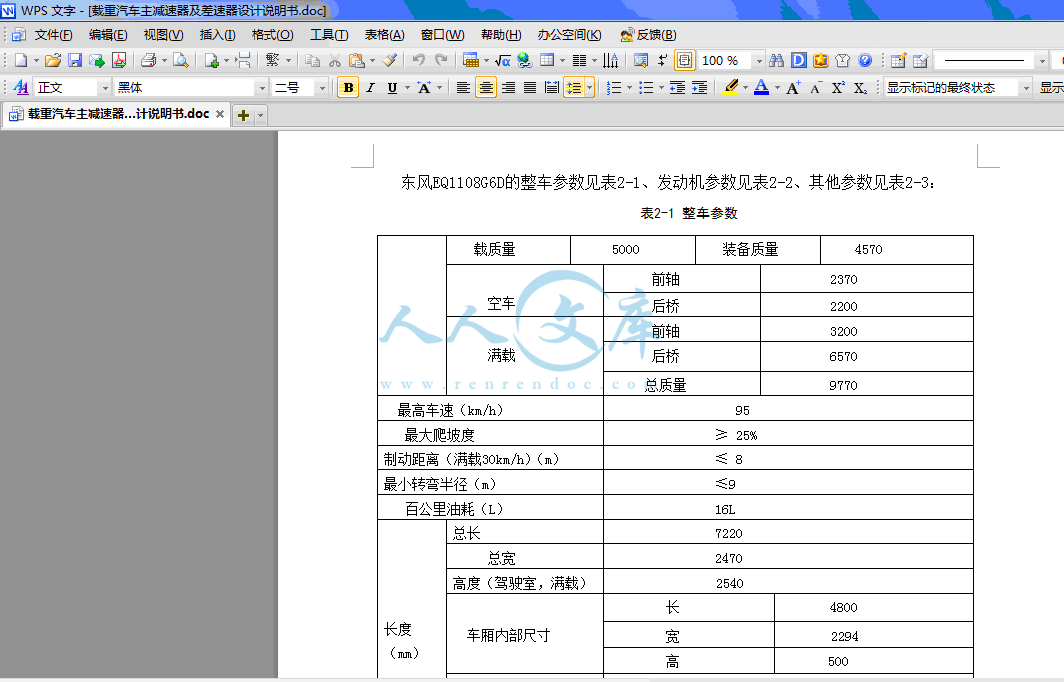

载重汽车主减速器及差速器设计说明书.doc












1绪论1

2设计任务书2

3设计计算说明书3

3.1 主减速器的结构形式的选择3

3.1.1 主减速器的齿轮类型选择3

3.1.2 主减速器的减速形式选择5

3.1.3 主减速器主、从动双曲面齿轮的支承型式7

3.2 主减速器基本参数的选择与计算载荷的确定9

3.2.1车轮滚动半径和主减速比的确定：9

3.2.2主减速器齿轮计算载荷的确定10

3.2.3主减速器齿轮基本参数的确定12

3.3主要计算17

3.3.1 单位齿长上的圆周力17

3.3.2轮齿的弯曲强度计算18

3.3.3 轮齿的接触强度计算20

3.4 主减速器轴承的计算21

3.4.1 双曲面齿轮的轴向力和径向力计算21

3.5 主减速器齿轮的材料及热处理22

3.6 差速器总成的设计23

3.6.1 差速器结构形式选择24

3.6.2 差速器齿轮主要参数选择25

3.6.3 差速器齿轮强度计算28

4使用说明书29

4.1主要参数29

4.2主减速器及差速器工作原理29

4.3润滑使用及维修30

5标准审查报告30

5.1 产品图样的审查30

5.2 产品技术文件的审查31

5.3 标注件的使用情况31

5.4 审查结论31

结论32

参考文献33

致谢34

载重汽车主减速器及差速器设计

摘要：汽车主减速器及差速器是汽车后桥的主要部件之一，其基本的功用是增大由传动轴或直接由变速器传来的转矩，再将转矩分配给左右驱动车轮，并使左右驱动车轮具有汽车行驶运动所要求的差速功能。同时，驱动桥还要承受作用于路面和车架或承载车身之间的铅垂力、纵向力、横向力及其力矩。其质量、性能的好坏直接影响整车的安全性、经济性、舒适性、可靠性。

　　　本文参考了东风EQ1090E载重汽车驱动桥，在论述载重汽车汽车驱动桥运行机理的基础上，提练出了在驱动桥设计中应掌握的满足汽车行驶的平顺性和通过性、降噪技术的应用及零件的标准化、部件的通用化、产品的系列化等三大关键技术；阐述了汽车驱动桥的基本原理并进行了系统分析；根据经济、适用、舒适、安全可靠的设计原则和分析比较，确定了载重汽车驱动桥结构形式、布置方法、主减速器总成、差速器总成的结构型式；并对主要零部件进行了强度校核，完善了主减速器及差速器的整体设计。

　　　通过本课题的研究，开发设计出适用于装置大功率发动机载重汽车的单级驱动桥产品，确保设计的载重汽车驱动桥经济、实用、安全、可靠。　　　

关键词：载重汽车；主减速器；差速器；设计

双曲面齿轮传动的特点是主从动齿轮的轴线相互垂直但不相交，且主动齿轮轴线相对从动齿轮轴线向上或向下偏移一距离E，称为偏移距，如图2-1所示。当偏移距大到一定程度时，可使一个齿轮轴从另一个齿轮轴旁通过。这样就能在每个齿轮的两边布置尺寸紧凑的支承。这对于增强支承刚度、保证轮齿正确啮合从而提高齿轮寿命大有好处。双曲面齿轮的偏移距使得其主动齿轮的螺旋角大于从动齿轮的螺旋角。因此，双曲面传动齿轮副的法向模数或法向周节虽相等，但端面模数或端面周节是不等的。主动齿轮的端面模数或端面周节大于从动齿轮的。这一情况就使得双曲面齿轮传动的主动齿轮比相应的螺旋锥齿轮传动的主动齿轮有更大的直径和更好的强度和刚度。其增大的程度与偏移距的大小有关。另外，由于双曲面传动的主动齿轮的直径及螺旋角都较大，所以相啮合齿轮的当量曲率半径较相应的螺旋锥齿轮当量曲率半径为大，从而使齿面间的接触应力降低。随偏移距的不同，双曲面齿轮与接触应力相当的螺旋锥齿轮比较，负荷可提高至175％。双曲面主动齿轮的螺旋角较大，则不产生根切的最少齿数可减少，所以可选用较少的齿数，这有利于大传动比传动。当要求传动比大而轮廓尺寸又有限时，采用双曲面齿轮更为合理。因为如果保持两种传动的主动齿轮直径一样，则双曲面从动齿轮的直径比螺旋锥齿轮的要小，这对于主减速比i0≥4.5的传动有其优越性。当传动比小于2时，双曲面主动齿轮相对于螺旋锥齿轮主动齿轮就显得过大，这时选用螺旋锥齿轮更合理，因为后者具有较大的差速器可利用空间。通过这次驱动桥（主减速器与差速器方向）的设计工作，主要完成了以下工作：

（1）确定了载重汽车主减速器及差速器各总成及零部件的结构形式；

（2）计算出载重汽车主减速器及差速器各总成及零部件的基本参数；

（3）通过计算数据对载重汽车主减速器及差速器各总成及零部件进行了强度校核及寿命校核；

（4）通过计算数据画出了主减速器及差速器装配图及各零件图。

从本次设计中主要了解了驱动桥的结构组成、工作原理，了解了驱动桥设计的基本步骤和方法，了解了一些车桥行业常用的结构和企业产品，了解了一些车桥行业的发展现状和趋势。

展望车桥行业的前景，驱动桥正在向着单级化，智能化的方向发展。汽车发动机向低速大转矩发展的趋势，使得驱动桥的传动比向小速比发展。单级桥产品的优势为单级桥的发展拓展了广阔的前景。由于计算机辅助设计在机械汽车行业越来越深入的运用，AUTOCAD，PRO/E，ANSYS，MATHLAB等分析绘图软件的运用，未来所设计车得车桥必将更加高效、优化，符合21世纪节能的要求。

随着电动车行业的迅猛发展，也必将带动电动车驱动桥的发展。

参考文献

[1]刘惟信主编，《汽车车桥设计》，清华大学出版社，2004.

[2]刘惟信主编，《汽车设计》，清华大学出版社，2001.

[3]纪常伟、冯能莲主编，《汽车构造底盘篇》机械工业出版社，2006.

[4]陈家瑞主编，《汽车构造》，人民交通出版社，2003.

[5]纪峻岭主编，《传动轴、差速器、驱动桥及车桥》，第一版，北京:化学工业出版社2005.

[6]刘惟信编著，《驱动桥》(设计丛书)，北京:人民交通出版社，1987.

[7]陈家瑞主编，《汽车构造》(下册)，第三版，人民交通出版.

[8]余志生主编，汽车理论，第四版，机械工业出版社，2004.

[9] 王望予主编.《汽车设计》第三版.机械工业出版社.2000.05.

[10]杨玉学编.《汽车实用技术手册》.辽宁科学技术出版社. 1982.1.

[11]纪名刚编.《机械设计》.高等教育出版.2004.5.

[12]冯之敬主编，《机械制造工程原理》，清华大学出版社，1998.

内容简介：: 科技译文题目汽车差速器的发展史学院名称专业名称年级学生姓名学号汽车差速器的发展史在火车和汽车出现之前，马车一直都是人们出行十分重要交通工具。人们喜欢乘坐马车从容地穿过乡村的大道或古旧的城区街巷去拜访朋友。追溯以往，我们已经没有办法知道是谁第一个发明了车轮子，谁又造出了第一辆带轮子的车辆。虽然车轮技术在初期并不太理想，但是它的出现还是提高了人类搬运物品的速度，促进了人类的发展。公元前2000年，有的部落开始用马来拉有轮子的车，这种车轮已经开始像圆形，而不是早期车轮那样以整个木头块做成的。约公元前1世纪，罗马制车匠发明了四轮马车并逐渐加以改进，使得四轮马车可以以前轮为导向前进。为了让四轮马车的性能更高，他们在车轮上镶嵌金边用来减少车轮与车体的摩擦。此后这种用作长途运输的马拉车成为各国主要的运输车辆。它的优点是运输量大和运行平稳，缺点是需要较为平坦的路面才能行驶。随着用于四轮马车行驶的道路年久失修，人们又改用实用的两轮车，因为它可以在崎岖的地形条件能够行驶。后来经过再次改进，但人们对四轮马车的速度始终不能满意，希望发明一种比马更有耐力和更强壮的动力机器，以使车轮能够转得更快。几千年后，在英国和美国的一些地方，少数人开始试验用蒸汽做动力，以钢铁做道路。蒸汽火车便这样出现了，它的使用大大缩短了人们远程旅行的时间。不过由于铁轨铺设的限制，人们去大多数地方还只有依靠马车。为了解决这个问题，寻找一种能够完全替代马车的物品，发明家们又开始忙碌了起来。后来经过不懈努力，卡尔本茨研发出了一种能够代替马车的，就是由钢铁制成的三轮汽车。本茨发明的三轮汽车装载量只相当于两轮马车，并没有舒适的车箱可供乘客遮风挡雨，不能获得大家认可。可金子早晚都会发光的，不久有人对三轮汽车进行了改造，将它变为了四个轮子，并且具有像马车一样的带窗箱子，还让它有了一个好听的名字“无马马车”。在这种四轮汽车出现后，它与四轮马车最大不同的地方在于转弯的时候。四轮马车在转弯的时候是控制马拖动改变前面两个轮子的前进方向，再由与两个前轮相连接的车箱拖动后轮进行转向运动。由于马是动力的来源，前轮只是被马拖着完成转向的，后轮通过车体带动完成的，所以不存在转向困难的问题。而汽车的结构则完全不同，它将发动机安装在车身上，但是驱动汽车前进的力却必须直接传送到轮子上。动力传递要经过离合器、变速器、万向节、传动轴等装置。这样汽车的前轮与后轮之间就多出来了一根杠杆，而杠杆只能以一种速度传给后面的两个轮，这样的直接后果就是后轮不能以不同速度转动，就会造成转弯困难。若汽车顺利转弯，两个后轮就不能以相同的速度转动。汽车在转弯的时候，车轮的行驶轨迹是一个圆弧，如果向左转弯，圆弧的中心点就在左侧，同一时间，右侧轮子走的弧线就比左侧轮子长。汽车转弯时要平衡左右轮的差异，右侧的轮子转的快一点，左侧的轮子转的慢一点，用转速的不同来弥补距离上的差异。汽车工程师为了解决这个问题。他们先是试着让两个后轮不再使用一根杠杆进行连接而是断开，让两个后轮独自拥有一根杠杆，也就是两个独立的轴，就是半轴。只要对两个半轴上的杠杆分别施以不同的力量，就能使得左右两个车轮具有不同的转速。断开后麻烦就来了，汽车只有一根传动轴，怎么能分别给两个半轴合理传输动力呢?这就需要一个装置来做中间“人”。先用两根杠杆在垂直角度与两个连接后轮的杠杆相连，然后再通过一个杠杆在水平的位置与垂直的位置两个杠杆相交，从而带动两个后轮的转动。这样的连接方式虽然可以使得两个后轮进行转动，但不能实现两个车轮以不同的速度转动，因为它们实际的意义上还是一个整体。经过不断的实验发现，在连接两个后轮的杠杆上各安装一个十字杠杆，并且与它们的垂直角度也安装一个相同的十字杠杆，并用这个十字杠杆来带动两个轮上的十字杠杆。随着垂直角度的十字杠杆的转动，中间的这个十字杠杆并不会在同一时间内带动连接两个后轮的十字杠杆，从而实现了两个车轮处于有不同的转速。这样虽然能解决了两后轮不同转速的问题，但是十字杠杆的空间过大，三个十字杠杆就容易出现带动困难的情况。后又在十字杠杆的基础上增加更多的杠杆，总共增加到了十二根，就形成了三个有十二根杠杆的风车轮，这样三个风车轮都能够很好的转动。解决方案的模型已经造出，总不可能在汽车上直接就安装吧。在机械上与风车轮具有相同功能的就是齿轮，而且齿轮可以根据需要打造更多的齿进行咬合，使用寿命还比较长，出现脱落的机率微乎其微，完全是实现这个模型的最佳选择。当时这样的设计只是简单的完成了原始的方案，并没有实际上应用到汽车上。就像任何一幅大作都需要画龙点睛的一笔，完成这一笔的人就是法国雷诺汽车的创始人路易斯雷诺。雷诺在看到了这个原始的设计后，要想若将它应用到汽车上还需要改进才行。不光需要齿轮紧紧咬合，还需要使齿轮可以随着其他齿轮一起转动，但齿轮还不能太多，六个就足够。东西是有了，还是应该给它取个好听的名字，“差速器”就不错，形象而且生动。就这样，解决汽车转弯问题的差速器诞生了。在此后的一百多年里，汽车外观和其他部件换了一代又一代，但这个关键部件还是没有多大的改变，因为它的组成原理注定了它就是那个样子。什么样子呢?简单一点的说就是由六个齿轮所组成。复杂一点，就是由一组行星齿轮组成，核心是两个行星齿轮和两个与左右后轮传动轴相连接的半轴齿轮。什么是行星齿轮?在浩瀚的宇宙中，有这样一种星球，它不仅围绕着自己的轴线进行转动，而且还围绕着其他的星球进行转动。如地球，地球就是一个行星。不仅要自转，还要围绕着太阳进行不停地公转。明白了什么是行星后，就容易理解行星齿轮了。行星齿轮是指那些不仅自身要转动，而且还要围绕着其他齿轮转动的齿轮。差速器是由六个齿轮组成的，两个行星齿轮+两个半轴齿轮=四个齿轮，还有两个。剩下的这两个齿轮就是负责与传动杆连接的，将发动机输出的动力，在经过了变速箱和传动轴顺利的交接给差速器，再由差速器根据实际的情况将动力分配到左右两个后轮。只有将差速器安装在传动杆与两个后轮半轴之间才可以实现合理的控制车轮的转速，从而实现两个车轮具有不同速度的目的。在将这六个齿轮安装到相应位置后，总不能让它们裸露在外吧，还需要安一个遮风挡雨的保护壳，以保护齿轮不受到其他位置零部件的干扰。为了节省空间，现代的差速器很少再使用经典的平面齿轮了，更多的是使用曲齿圆锥齿轮、交错轴斜齿轮、准双曲面齿轮甚至蜗杆，但基本的六个齿轮的结构一直延续了下来。History of automotive differentialBefore the advent of the train and bus, coach has been very important for people to travel transportation. People like to take a leisurely carriage road through the village streets of the city or to visit old friends. Trace the past, we have no way of knowing who invented the wheel first child, who has created the first one wheeled vehicles. Although the wheel technology in the early and less than ideal, but its there or to improve the human handling of goods, promoting human development. 2000 BC, some tribes began to Malays pull a wheeled vehicle, the wheels have started like this round, rather than early, as the whole wheel made of wood blocks. 1st century BC, the Roman system, Cartwright invented the chariot and gradually be improved, making the four-wheel carriage can be driven forward. In order for carriage of higher performance, they are embedded in Phnom Penh on wheels used to reduce the friction wheel and body. After such a long-distance transport of horse-drawn vehicles for a major national transport vehicles. The advantage is that transport large and smooth operation, drawback is the need to travel relatively flat road. With the road for carriage driving dilapidated, two-wheelers people and use practical, because it can travel over rough terrain can be. Later, after once again improved, but it is the speed of the carriage is not always satisfactory, hoping to invent a more endurance than the horse power and more robust machines to make the wheels to turn faster. Thousands of years later, in some parts of the United Kingdom and the United States, few people began to experiment with steam-powered, with a steel-made road. This steam train will be there, its use greatly reduces the distance people travel time. However, because of restrictions on the laying of tracks, most places only people to rely on the carriage. To solve this problem, to find a way to completely replace the carriage of goods, inventors began to busy again. Later, through unremitting efforts, Carl Benz developed a way to replace the carriage, is made of three cars of steel. Benz invented the three-wheeled vehicles loading only the equivalent of two carriages, the carriages are not comfortable shelter for passengers, can not get you recognized. Sooner or later gold will be shining, and soon was on the three vehicles has been transformed, it becomes four wheels, and has the same belt as the carriage window boxes, it also has a nice name, No Mama car. In this four-wheeled vehicles appears, with the biggest wagon is a different place when cornering. When the carriage is in turn control the horse drag to change the forward direction of the front two wheels, then connected with the two front wheels for steering the rear trunk drag movement. As the horse is a source of power, front wheel only to be dragged to complete turn of the horse, rear-wheel drive through the body done, so there is no turning difficult problems. The cars structure is completely different, it will be the engine installed in the car body, but the forces driving the car forward, but must be sent directly to the wheels. Power transfer to go through the clutch, transmission, universal joints, drive shafts and other devices. This cars front and rear wheels out more between a lever, while the lever can only be passed back to a speed of two wheels, so a direct consequence of the rear wheels can rotate at different speeds, will result in turning difficult. If the car turns smoothly, the two rear wheels can not turn the same speed. When the car turns, the wheel travel path is an arc, if turning left, the center of the arc on the left, at the same time, the right wheels to go a long arc than the left wheel. When the car turns left and right wheels to balance the difference the right wheels turn a little faster, turn the wheel left a little slower, with different speed to compensate for the distance differences. Automotive engineers to solve this problem. First they try to make the two rear wheels are no longer using a lever connected but disconnected, so that the two rear wheels with a lever alone, that is, two independent axes, is the axle. As long as the lever on the axle of the two were subject to different forces, we can make about two wheels have different speeds. After the trouble came off, the car is only a drive shaft, how can two axle, respectively, to transmit power it reasonable? This requires a device to do the middle of person. First with two levers and two connections in the vertical angle of the lever connected to the rear, and then by a lever in a horizontal position and vertical position of the two levers intersect, so as to drive two rear wheels turn. Although such a connection can be made for the two rear wheels rotating, but can not achieve the two wheels rotate at different speeds, because their actual sense, or as a whole. After years of experiments found that the lever connecting the two rear wheels of the installation of a cross on the lever, and with them also installed a vertical angle of the same cross levers, and use this leverage to drive two wheels cross the cross on the lever. With the vertical angle of the cross lever rotation in the middle of the cross lever and not at the same time connecting the two rear wheels driven by the cross levers, wheels in order to achieve the two different speeds. Although this can solve the problem of two different speed rear wheel, but the space is too large cross levers, three cross drive lever prone to difficult situations. Then on the basis of the cross lever to add more leverage, increased to a total of twelve, to form a three twelve leverage wind wheel, so all three can be a good wind wheels turning. Solution model has manufactured, the total can not be directly installed in the car on it. With the wind in the mechanical function of the wheel is the same gear, and gear as needed to create more teeth to bite, life is relatively long, there is minimal chance of loss is completely the best choice to achieve this model. This design was simply to complete the original program does not actually applied to the car. Like any masterpiece needs a finishing touch to complete this amount of people is the founder of France, Louis Renault Renault. Renault saw the original design, in order to apply it to the car If we need to improve Caixing. Closely not only need to gear meshing, gear may also need to rotate together with the other gear, but gear can not be too much, six is enough. What is there, or should give it a nice name, differential pretty good, and vivid image. In this way, to solve the problem of differential turning car was born. Over the next 100 years, other components for automotive appearance and generation after generation, but the key components is not much change, because its composed of the principle that it is destined that way. Look like? Simple point that is formed by the six gears. Complex that is formed by a group of planetary gears, two core and two planetary gear shaft with the left rear wheel axle gear connected. What is a planetary gear? In the vast universe, there is such a planet, it is not only revolve around their own axis of rotation, but also around other planets to rotate. Such as the Earth, the Earth is a planet. Not only to rotation, but also around the sun to keep the revolution. Understand what is a planet, the planetary gear up it is easy to understand. Planetary gear means to turn that not only their own, but also around the other gears of the gear. Differential is composed of six gears, planetary gear + two = four gear two axle gear, there are two. The remaining two gears with the drive rod is responsible for connecting the engine output power, gearbox and drive shaft after a smooth transition to the differential, then the differential will be based on the actual situation to the power distribution left and right rear wheels. Only differential installed in the rear axle drive rod between the two can achieve reasonable control wheel speed, in order to achieve the speed of two wheels with different purposes. In this six gear installed to the appropriate location, can not let them exposed it, still need a safe shelter to protect shell to protect the gear position is not affected by other parts of the interference. To save space, modern differential rarely use the classic flat gear, and more is to use the song bevel gears, screw gears, hypoid gears or worm, but the basic structure of the six gears have been continued down. - 9 -毕业论文（设计）成绩单院系专业入学时间学号学生姓名班级周数起止日期指导教师职称论文题目载重汽车主减速器及差速器设计指导教师评语建议成绩指导教师签名年月日评阅人评语建议成绩评阅人签名年月日答辩与评分综合成绩答辩小组负责人签名年月日本成绩单一式二份，一份装订在毕业论文（设计）中，一份入学生学籍档案。毕业设计评价表指导教师评语建议成绩指导教师签名年月日评阅人评语建议成绩评阅人签名年月日答辩与评分综合成绩答辩小组负责人签名年月日院学术委员会意见主任（院长）签字：年月日载重汽车主减速器及差速器设计摘要：汽车主减速器及差速器是汽车后桥的主要部件之一，其基本的功用是增大由传动轴或直接由变速器传来的转矩，再将转矩分配给左右驱动车轮，并使左右驱动车轮具有汽车行驶运动所要求的差速功能。同时，驱动桥还要承受作用于路面和车架或承载车身之间的铅垂力、纵向力、横向力及其力矩。其质量、性能的好坏直接影响整车的安全性、经济性、舒适性、可靠性。本文参考了东风EQ1090E载重汽车驱动桥，在论述载重汽车汽车驱动桥运行机理的基础上，提练出了在驱动桥设计中应掌握的满足汽车行驶的平顺性和通过性、降噪技术的应用及零件的标准化、部件的通用化、产品的系列化等三大关键技术；阐述了汽车驱动桥的基本原理并进行了系统分析；根据经济、适用、舒适、安全可靠的设计原则和分析比较，确定了载重汽车驱动桥结构形式、布置方法、主减速器总成、差速器总成的结构型式；并对主要零部件进行了强度校核，完善了主减速器及差速器的整体设计。通过本课题的研究，开发设计出适用于装置大功率发动机载重汽车的单级驱动桥产品，确保设计的载重汽车驱动桥经济、实用、安全、可靠。关键词：载重汽车；主减速器；差速器；设计毕业设计说明书中文摘要毕业设计说明书外文摘要Differential design of the main gear and truckAbstractAutomotive final drive and rear axle differential is one of the main components, its basic function is to increase the drive shaft or transmission came directly from the torque, then torque distribution to the left and right drive wheels, and to drive the wheels with the car driving around the required differential movement capabilities. Meanwhile, the drive axle must bear the effect on the body surface and the frame or between the vertical load force, longitudinal force, lateral force and torque. Its quality, performance, a direct impact on vehicle safety, economy, comfort and reliability. This reference to the east EQ1090E truck drive axle, in his discussion of automotive drive axle truck running mechanism, based on the extraction of a bridge design in the driver should have to meet the comfort and vehicle driving through sex, noise reduction technology and standardization of parts, components of the universal, the product series such as the three key technologies; describes the basic principles of automotive drive axle and a systematic analysis; based on economic, suitable, comfortable, safe and reliable design principles and analysis and comparison identified the truck driver bridge structure, layout methods, the main gear assembly, thedifferential assembly structure; and strength check of major components were to improve the final drive and the overall design of differential . Through this research project, designed to develop high-power engine on the device for single-stage drive axle truck products, ensure that the design of the truck drive axle economic, practical, safe and reliable. 朗读显示对应的拉丁字符的拼音字典Keywords： heavy truck; Final drive; Differential; Design.毕业设计说明书外文摘要本科生毕业设计选题审批表毕业设计题目载重汽车主减速器及差速器设计指导教师职称学生具备条件熟练做图的能力以及独立分析问题的能力选题完成形式毕业设计说明书和图纸内容简要：汽车主减速器及差速器是汽车后桥的主要部件之一，其基本的功用是增大由传动轴或直接由变速器传来的转矩，再将转矩分配给左右驱动车轮，并使左右驱动车轮具有汽车行驶运动所要求的差速功能。同时，驱动桥还要承受作用于路面和车架或承载车身之间的铅垂力、纵向力、横向力及其力矩。其质量、性能的好坏直接影响整车的安全性、经济性、舒适性、可靠性。本文参考了东风EQ1090E载重汽车驱动桥，在论述载重汽车汽车驱动桥运行机理的基础上，提练出了在驱动桥设计中应掌握的满足汽车行驶的平顺性和通过性、降噪技术的应用及零件的标准化、部件的通用化、产品的系列化等三大关键技术；阐述了汽车驱动桥的基本原理并进行了系统分析；根据经济、适用、舒适、安全可靠的设计原则和分析比较，确定了载重汽车驱动桥结构形式、布置方法、主减速器总成、差速器总成的结构型式；并对主要零部件进行了强度校核，完善了主减速器及差速器的整体设计。通过本课题的研究，开发设计出适用于装置大功率发动机载重汽车的单级驱动桥产品，确保设计的载重汽车驱动桥经济、实用、安全、可靠。系主任签字：年月日院长签字：年月日2选题的依据及意义（包括课题的理论价值和实践价值；国内外的研究概况等）：载重汽车实指最大总质量大于3500Kg的M类和N类汽车。它由重型牵引车和重型挂车组成的汽车列车。用于运载尺寸和重量都超过公路交通法规规定限界的大型货车。欧洲重型汽车制造公司大力推行海外战略，欧洲各大公司正在努力将其先进的生产制造技术移
