基于ProE的碟型弹簧零件库开发

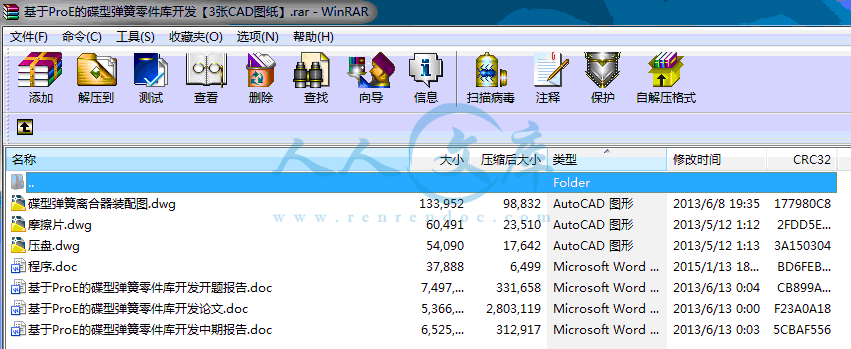

54页 13000字数+说明书+中期报告+开题报告+3张CAD图纸【详情如下】

压盘.dwg

基于ProE的碟型弹簧零件库开发中期报告.doc

基于ProE的碟型弹簧零件库开发开题报告.doc

基于ProE的碟型弹簧零件库开发论文.doc

摩擦片.dwg

碟型弹簧离合器装配图.dwg

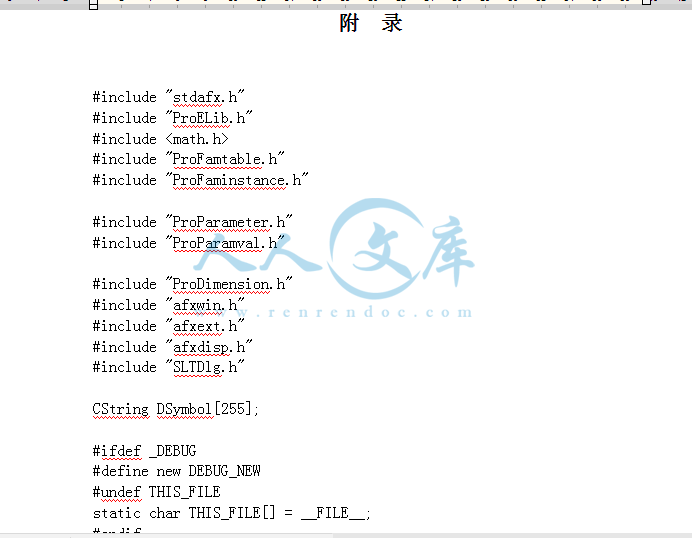

程序.doc

基于Pro/E的碟簧零件库开发

摘  要

   本课题针对多种类型碟簧,提出基于Pro/E平台开发交互式3D碟簧零件库的一种可行方案。并且成功开发设计出能满足用户要求的碟簧模型库。

   本文首先简单介绍了与本课题相关的Pro/E开发功能,包括自定义菜单的生成、对话框的制作、Pro/TOOLKIT应用程序的执行。其次根据本课题的要求,分析了碟簧开发的整体设计思路。然后以普通碟簧为例,较详细地说明了碟簧零件库的建库过程,并给出了测试实例。最后对开发的三维建模程序进行测试。结果表明:开发程序正确无误,建模迅速,大大提高了这类通用件在Pro/E平台上的设计效率。

关键词:Pro/E;碟簧模型库;Pro/TOOLKIT;零件库

Development of Disc Spring Parts Library Based on Pro/E

Abstract

   This article introduces a feasible method of development of the disc springs 3D part library based on Pro/E. And the disc spring parts library is successfully designed meet to the user requirements.

   Firstly, this article simply introduces the development functions of Pro/E referring to this task which includes the creation of menu, the creation of the dialogue, the Pro/TOOLKIT procedure execution. Then the precept to the overall design way of disc spring library is analyzed. With an example of disc spring in detail, the development method of the disc springs part library is discussed. At last, the test of all process of three-dimension-part-model driven by database is performed indicates that the program is right, and the model can be set up quickly. The efficiency for the design of interchangeable part based on Pro/E can be increased.


Keywords: Pro/E; Disc spring parts library; Pro/TOOLKIT; Part Library

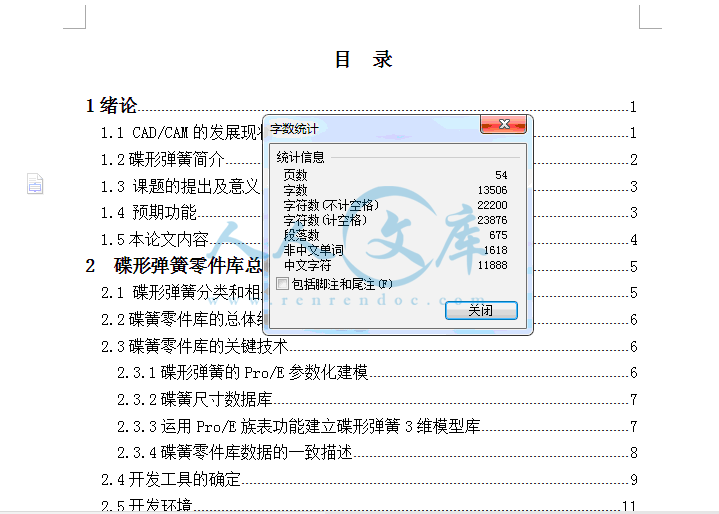

目  录

1绪论1

  1.1 CAD/CAM的发展现状1

  1.2碟形弹簧简介2

  1.3 课题的提出及意义3

  1.4 预期功能3

  1.5本论文内容4

2  碟形弹簧零件库总体设计方案5

  2.1 碟形弹簧分类和相关国家标准5

  2.2碟簧零件库的总体结构和建库步骤6

  2.3碟簧零件库的关键技术6

   2.3.1碟形弹簧的Pro/E参数化建模6

   2.3.2碟簧尺寸数据库7

   2.3.3运用Pro/E族表功能建立碟形弹簧3维模型库7

   2.3.4碟簧零件库数据的一致描述8

  2.4开发工具的确定9

  2.5开发环境11

   2.5.1硬件开发环境11

   2.5.2 软件开发环境12

3  碟形弹簧的结构尺寸数据库的建立13

  3.1结构尺寸数据库的内容13

  3.2碟形弹簧结构尺寸数据的录入13

  3.3建库结果17

4  碟形弹簧2D结构图的制作18

  4.1 AutoCAD绘图环境设置18

  4.2碟形弹簧二维图绘制的内容和方法18

   4.2.1小图绘制的要求18

   4.2.2大图绘制的要求18

  4.3基于photoshop的碟形弹簧2D结构图制作19

   4.3.1小图具体打印的设置19

   4.3.2大图具体打印的设置20

   4.3.3小图片的photoshop处理20

   4.3.4大图的photoshop处理23

5  碟形弹簧3D模型库的建立26

  5.1碟形弹簧的参数化建模26

  5.2模型库的建立28

6  标准件库检索程序的开发和运行32

  6.1发工具简介32

  6.2 Visual C++的ProE二次开发环境配置33

  6.3程序的挂接运行和验证36

7装配图说明39

  7.1离合器工作原理39

8结  论40

参考文献41

致  谢42

   我国碟形弹簧的研究主要是在上世纪七十年代,八十年代后开始有企业生产碟簧,随着我国改革开放,进口设备的引进,碟簧的使用越来越广泛。在21世纪中,碟形弹簧被使用在航天航空、防御系统、医疗器械、汽车、电力、建筑、机床等行业领域。在重型机械中,可以作为强力缓冲和减震弹簧;在轴系结构中,可作为角接触滚动轴的承向预紧装置。例如,预紧碟簧在法兰密封中的使用,尤其是在余锅系统中的使用,针对法兰螺栓预紧力松弛这一现状,可在螺栓两侧或一侧安装预紧碟簧,以碟簧的微小变形量提供足够的预紧力负荷,从而降低法兰泄漏风险。此外,预紧碟簧在炼油装置、加氢高压换热器等此类装置上都有被运用到。再如,根据碟形弹簧的特点,轴向尺寸小、承载能力大、具有变刚度和非线性的变形特性,因而常应用于车辆离合器中,实现动力的接合与分离。碟形弹簧离合器设计的优劣,直接影响到车辆的使用性能。碟簧应用十分广泛,所以开发建立碟簧零件库是具有必要性和研究意义的。

1.3 课题的提出及意义

   产品的三维设计离不开CAD/CAM系统的支持,具有技术成熟、功能强大的Pro/ENGINEER参数化造型系统在设计和制造业中引起了人们的重视,并得到了日益广泛的应用。Pro/ENGINEER提供了强大的三维几何造型功能,使我们能够创建出各种复杂的几何模型,作为通用的三维CAD/CAM系统在功能上基本能够满足产品三维设计要求,但有时这些功能并不能满足我们的需求。例如标准零件系列,它们的结构都是相同的,区别只在于尺寸,如果标准零件系列都通过三维建模的方式来实现,那么工作量将非常巨大。虽然Pro/ENGINEER自身也有一些模型库,但是这远远满足不了用户的要求。因此,也就有了本课题研究开发的必要。

   机械产品的开发过程中会用到大量的通用零件、标准件、相似件。如何建立这些常用零部件的库,利用已有的资源,花费较少的时间完成产品设计是用户非常关心的问题。建立这些通用件、标准件、相似件零件库作为一项可行方案,一方面可以避免不同设计者的重复劳动,提高设计效率,提高设计的标准化程度,减少错误发生率,缩短产品开发周期;另一方面还可以基于该软件的三维实体模型进行更深层次的分析(如有限元分析等),以确保机械设计结果安全可靠。

   综上,对碟形弹簧零件进行其零件库的开发是非常有必要的。因此也就有了本课题的提出。

1.4 预期功能

   如今,虽然绘图软件很多,而且建模方法也越来越智能,易学易懂。但是有些零件,具有相似性和通用性,如标准件,常用件等。如果每用一次都要建一次模型,那么将会大大延长设计周期,如此繁琐而重复的步骤,将给设计者带来不必要的负重。本课题将通过参数化建模,解决这一问题。用户只需正确选择或输入零件相关参数,Pro/E便能自动生成用户所需的模型,这样大大缩短了开发设计的时间,提高了零件的结构设计效率。

1.5本论文内容

   在本课题中,主要是基于Pro/E为开发平台,实现高效快速的参数化碟簧建模。

   本文首先简单介绍了一些绘图软件特别是Pro/ENGINEER的现状,说明了研究本课题的必要性以及重要性;其次介绍了一些Pro/ENGINEER二次开发工具;接着确定本课题的总体方案;最后详细地介绍了对碟簧进行二次开发的全过程。本文的重点在于对解决碟簧数据的归类描述和存储的部分。

   本文对碟簧零件库的设计将包含以下内容:

   ①碟簧数据的归类记录和参数化建模;

   ②碟簧三维模型库的开发及其与检索程序的挂接和运行调试。

   像碟形弹簧这类零件,在机械设计中经常会用到,如果像传统的建模方法,当用到同一种类型的零件时(只是参数不一样,模型形状极其类似),每用一次就建一次模型,这样是极费时间和精力的,不仅事倍功半,而且也会延长设计者的开发周期。

   通过以上研究,利用Pro/ENGINEER、Pro/TOOLKIT和Visual C++6.0等进行Pro/E的二次开发,将弹簧零件进行参数化、模块化,这样就不用再进行繁琐的手工建模过程。用户只需输入弹簧的相关设计参数,便能快捷准确地得到自己想要的模型,大大方便了用户,提高了设计效率。

参考文献

[1]刘志才,杨振东. 对碟形弹簧结构要素的探讨. 淮海工学院学报,1994

[2]陈俊芳. 法兰预紧碟簧在催化余锅系统中的应用. 河北化工,2009

[3]邵忍平,刘丽春,黄欣娜. 拖拉机离合器碟形弹簧优化设计. 机械科学与技术,1996

[4]沈铁敏,熊建武.  Pro/E参数化设计的应用研究. 中国西部科技,2008

[5]郑德超 ,王斌 ,周雁丰 ,李震.基于Pro/E的三维参数化零部件库建设.

 科技创新导报,2010

[6]张道富. 基于PRO/E参数化建模的产品快速修改设计研究. 电子机械工程, 2005

[7]金建国,周明华,邬学军.参数化设计综述. 计算机工程与应用, 2003

[8]孟祥旭,徐延宁.参数化设计研究. 计算机辅助设计与图形学学报,2002

[9]黎永林,顾立志,宋金玲.基于特征的参数化造型技术族研究与应用.工具技术,2009

[10]刘新东. 基于Pro/E三维模型参数化设计的应用. 电工技术, 2009

[11]沈铁敏,熊建武. Pro/E参数化设计的应用研究. 中国西部科技, 2008

[12]郭连水,宋建平,戴约真.基于特征的参数化设计方法。

 航空学报,1994,(10):1201~1206

[13]黄恺,李雷.《Pro/E参数化设计高级应用教程》. 化学工业出版社, 2008

[14]沈萌红,关金生.基于Pro/E的三维参数零件库的开发.

 现代设计与制造,2003,32(7):115~118

[15]易先忠.碟形弹簧基本特性参数分析. 石油机械,1995

[16]易先忠.碟形弹簧的力学性能研究.钻采工艺,1998

[17]Current state of CAD-a users’ perspective. Microwave Engineering   Europe,2000,5:23~29

[18]Parametric Technology Corporation. Pro/ENGINEER Wildfire Pro/TOOLKIT User’s Guide. USA Parametric Technology Corporation,2003

[19]Chen,F.Z. Construction of screw geometry via 3-D CAD system for the analysis and synthesis of spatial mechanisms. Transaction of the Canadian Society for Mechanical Engineering,2000,2:401~410

内容简介:
毕业设计(论文)中期报告题目:基于ProE的碟型弹簧零件库开发系 别 机电信息系 专 业 机械设计制造及其自动化 班 级 姓 名 学 号 导 师 2013年 3月21日1. 设计(论文)进展状况1.1针对碟簧三维零件库的设计与开发,查阅了相关的机械设计手册、期刊等资料,结合国内外现状、研究内容、步骤、设计要求及进度安排做了本课题的开题报告。查阅外文网等相关网页获取了一篇跟本课题相关的外文,并对其进行了完整的翻译。1.2针对碟簧零件,依据其结构特征,运用关系数据库系统Access建立便于查询检索的无支承面碟簧、有支承面碟簧和开槽形碟簧的零件结构尺寸参数数据库。如表1所示。表1 系列A无支承面碟簧尺寸参数表1.3将所做课题碟簧三维零件库的设计与开发的内容进行了分类,即碟簧的分类:无支承面碟簧、有支承面碟簧和开槽形碟簧等,运用AutoCAD绘制其零件结构图,如图1所示: a无支承面碟簧 b有支承面碟簧 c开槽形碟簧图1碟簧的类型1.4初步完成无支承面碟簧、有支承面碟簧和开槽形碟簧的参数化建模,如图2所示。并且基于所建立的模型运用族表初步建立了对应类型碟簧的零件库 a无支承面碟簧 b有支承面碟簧c开槽形碟簧图2碟簧ProE模型2. 存在问题及解决措施 首先,不能熟练的运用Pro/E软件,在做装配图过程中总是出现报警等命令,致使工作无法正常进行。通过老师的指点,使我对数据库,参数化建模,族表的建立有了更深的认识理解。平时要多练习软件。3. 后期工作安排首先要完善碟簧的三维模型设计,其次按照毕业设计后期的进度,完成自己的任务。安排如下:11-15周,完善碟簧的参数化建模;16-17周,撰写毕业设计论文;18周,整理资料,准备答辩 指导教师签字: 年 月 日毕业设计(论文)开题报告题目:基于ProE的碟型弹簧零件库开发系 别 机电信息系 专 业 机械设计制造及其自动化 班 级 姓 名 学 号 导 师 2012年12月25日一、毕业设计(论文)综述(题目背景、研究意义及国内外相关研究情况)1.题目背景与意义碟型弹簧作为机电产品常用零件应用十分广泛,实际中对于其的设计建模已转变成一项重复性的工作,传统人工设计建模费时费力效率低下。针对此问题,如果能够利用三维CAD系统Pro/E开发建立对应的碟型弹簧三维零件件库则可以从根本上解决人工设计建模效率低下的问题。实际中,基于该零件库,设计者只需根据实际需求选定所需型号和结构参数即可通过Pro/E系统自动完成对应零件的设计建模。这不仅可以提高设计人员工作效率,工作质量,而且可以将他们从简单的重复性设计工作中解放出来,把精力投入到更有价值的创造性工作中。2.碟型弹簧设计研究与发展碟形弹簧又名贝勒维尔弹簧垫圈,是法国人贝勒维尔在十九世纪六十年代发明的,欧美一些国家又用发明人的名字称为贝氏弹簧(Belleville Spring)。普通碟形弹簧就像一只无底的装菜的盘子,它由外径(D)、内径(d) 、厚度(t)、高度(Ho)四个参数组成。是用金属板料或锻压坯料而成的截锥形截面的垫圈式弹簧。20世纪30年代早期,工程师(G.M.)Almen and Laszio发展了理论、制订了生产、质量标准DIN 2092和DIN 2093。这些标准作为碟形弹簧的第一次工业标准被世界各地接受, 并传遍了欧洲,目前已经被许多跨国公司广泛采用。 日本制订了他们自己的相应标准,但美国还没有就碟形弹簧制定自己的工业标准。许多美国生产商以DIN标准作为碟形弹簧质量标准。1980年我国也参照DIN规定制定了相应标准,1992年作了修订,标准号为GB/T19721992,它规定了碟形弹簧的尺寸系列、技术要求、试验方法、检验规则和设计计算。3碟簧的应用我国碟形弹簧的研究主要是在上世纪七十年代,八十年代后开始有企业生产碟簧,随着我国改革开放,进口设备的引进,碟簧的使用越来越广泛。在21世纪中,碟形弹簧被使用在航天航空、防御系统、医疗器械、汽车、电力、建筑、机床等行业领域。在重型机械中,可以作为强力缓冲和减震弹簧;在轴系结构中,可作为角接触滚动轴的承向预紧装置。1例如,预紧碟簧在法兰密封中的使用,尤其是在余锅系统中的使用,针对法兰螺栓预紧力松弛这一现状,可在螺栓两侧或一侧安装预紧碟簧,以碟簧的微小变形量提供足够的预紧力负荷,从而降低法兰泄漏风险。2 此外,预紧碟簧在炼油装置、加氢高压换热器等此类装置上都有被运用到。再如,根据碟形弹簧的特点,轴向尺寸小、承载能力大、具有变刚度和非线性的变形特性,因而常应用于车辆离合器中,实现动力的接合与分离。碟形弹簧离合器设计的优劣,直接影响到车辆的使用性能。3 碟簧应用十分广泛,所以开发建立碟簧零件库是具有必要性和研究意义的。二、本课题研究的主要内容和采用的研究方案、研究方法或措施1.论文主要研究内容(题目要求) (1)依据 GB/T1972-2005碟形弹簧对普通碟簧进行分类碟簧可以根据D/t和ho/t的比值不同分为A(D/t18,ho/t0.4)、B(D/t28,ho/t0.75、C(D/t40,ho/t1.3)三个尺寸系列,其中每个系列又可以根据碟簧的厚度分为三个类别,两种型式,见表1:表1碟簧的分类类别碟簧厚度t/mm型式图形11.25无支承面21.25636.016有支承面(2)归类后,各类碟型弹簧零件结构尺寸数据库的建立画出碟簧的二维图形;2用Excel表格对碟簧的相关数据进行整理,如表2表2 碟簧系列A的相关数据然后把Excel中的数据倒在Access中建立起相应的数据库。(3)归类后,碟簧的ProE参数化建模 所谓参数化设计,就是将原有设计中某些尺寸,如定形、定位或装配尺寸定义为变量,通过修改这些变量的值,计算机根据一些简单公式计算出生成尺寸并变动其他相关尺寸,使得这些新的参数值自动完成产品设计过程的一种设计方法。 以下是碟簧参数化建模,见图1。 图 1 碟簧的三维图 2.运用族表建立碟簧Pro/E零件库(1) 首先建立一个普通模型,作为原始模型来使用,见图2。 图2 模型的建立(2) 创建族表:工具族表,进入族表编译器,见图3。. 图3 族表编译器(3)加入项,进入项目选取窗口,见图4;加入实例行,增加多个行输入实例数据见图5。 图4选取窗口 图5 实例数据的输入(4)输入完毕,校验实例,见图6。图6 校验3.本课题研究的重点及难点(1)依据国标对碟簧进行分类总结;(2)画出碟簧二维图形,并对其数据进行整理,建立数据库;(3)熟练掌握Pro/E的参数化建模,用Pro/E建立碟簧的参数化模型(4)根据碟簧数据建立族表,并运用族表建立零件库;(5)编译可以对零件库的零件进行检索,调用的程序。4.完成本课题的工作方案及进度计划进度计划(1)13周: 查阅资料,依据国标对碟簧进行分类(2)46周: 总体的方案设计(3)78周: 数据库的建立(4)913周: 零件的参数化建模,应用族表建立零件库(5)1416周:撰写论文(6)17周: 修改并完成论文的最终稿(7)18周: 答辩课题方案:(1)在网上或图书馆查寻一些资料,阅读相关的文献与书籍。(2)学会理解Pro/E参数化建模原理及分析。(3)了解碟簧用途和现实意义。(4)分析碟簧的造型特征,进行参数化碟型弹簧。(5)了解碟簧参数化造型基本思路完成碟型弹簧参数化造型。(6)学会零件库的使用完成碟型弹簧零件库的建立。5 指导教师意见(对课题的深度、广度及工作量的意见) 指导教师: 年 月 日6 所在系审查意见: 系主管领导: 年 月 日参考文献1刘志才,杨振东. 对碟形弹簧结构要素的探讨. 淮海工学院学报,19942陈俊芳. 法兰预紧碟簧在催化余锅系统中的应用. 河北化工,20093邵忍平,刘丽春,黄欣娜. 拖拉机离合器碟形弹簧优化设计. 机械科学与技术,19964沈铁敏,熊建武. Pro/E参数化设计的应用研究. 中国西部科技,20085 郑德超 ,王斌 ,周雁丰 ,李震.基于Pro/E的三维参数化零部件库建设. 科技创新导报,2010 6 张道富. 基于PRO/E参数化建模的产品快速修改设计研究. 电子机械工程, 20057 金建国,周明华,邬学军.参数化设计综述. 计算机工程与应用, 20038 孟祥旭,徐延宁.参数化设计研究. 计算机辅助设计与图形学学报,20029 黎永林,顾立志,宋金玲.基于特征的参数化造型技术族研究与应用.工具技术,200910 刘新东. 基于Pro/E三维模型参数化设计的应用. 电工技术, 200911 沈铁敏,熊建武. Pro/E参数化设计的应用研究. 中国西部科技, 200812 郭连水,宋建平,戴约真.基于特征的参数化设计方法。航空学报,1994,(10):1201120613 黄恺,李雷.Pro/E参数化设计高级应用教程. 化学工业出版社, 200814 沈萌红,关金生.基于Pro/E的三维参数零件库的开发.现代设计与制造,2003,32(7):11511815 易先忠.碟形弹簧基本特性参数分析. 石油机械,199516 易先忠.碟形弹簧的力学性能研究.钻采工艺,199817 Current state of CAD-a users perspective. Microwave Engineering Europe,2000,5:232918Parametric Technology Corporation. Pro/ENGINEER Wildfire Pro/TOOLKIT Users Guide. USA Parametric Technology Corporation,200319 Chen,F.Z. Construction of screw geometry via 3-D CAD system for the analysis and synthesis of spatial mechanisms. Transaction of the Canadian Society for Mechanical Engineering,2000,2:401410本科毕业设计本科毕业设计( (论文论文) )题目:基于题目:基于 Pro/EPro/E 的碟簧零件库开发的碟簧零件库开发系系 别:别: 机电信息系 专专 业:业:机械设计制造及其自动化 班班 级:级: 学学 生:生: 学学 号:号: 指导教师:指导教师: 2013 年 04 月I基于基于 Pro/EPro/E 的碟簧零件库开发的碟簧零件库开发摘摘 要要本课题针对多种类型碟簧,提出基于 Pro/E 平台开发交互式 3D 碟簧零件库的一种可行方案。并且成功开发设计出能满足用户要求的碟簧模型库。本文首先简单介绍了与本课题相关的 Pro/E 开发功能,包括自定义菜单的生成、对话框的制作、Pro/TOOLKIT 应用程序的执行。其次根据本课题的要求,分析了碟簧开发的整体设计思路。然后以普通碟簧为例,较详细地说明了碟簧零件库的建库过程,并给出了测试实例。最后对开发的三维建模程序进行测试。结果表明:开发程序正确无误,建模迅速,大大提高了这类通用件在 Pro/E 平台上的设计效率。关键词关键词:Pro/E;碟簧模型库;Pro/TOOLKIT;零件库IIDevelopment of Disc Spring Parts Library Based on Pro/EAbstractThis article introduces a feasible method of development of the disc springs 3D part library based on Pro/E. And the disc spring parts library is successfully designed meet to the user requirements.Firstly, this article simply introduces the development functions of Pro/E referring to this task which includes the creation of menu, the creation of the dialogue, the Pro/TOOLKIT procedure execution. Then the precept to the overall design way of disc spring library is analyzed. With an example of disc spring in detail, the development method of the disc springs part library is discussed. At last, the test of all process of three-dimension-part-model driven by database is performed indicates that the program is right, and the model can be set up quickly. The efficiency for the design of interchangeable part based on Pro/E can be increased.Keywords: Pro/E; Disc spring parts library; Pro/TOOLKIT; Part LibraryIII目目 录录1 1 绪论绪论.11.1 CAD/CAM 的发展现状 .11.2 碟形弹簧简介 .21.3 课题的提出及意义.31.4 预期功能.31.5 本论文内容 .42 2 碟形弹簧零件库总体设计方案碟形弹簧零件库总体设计方案.52.1 碟形弹簧分类和相关国家标准.52.2 碟簧零件库的总体结构和建库步骤 .62.3 碟簧零件库的关键技术 .62.3.1 碟形弹簧的 Pro/E 参数化建模 .62.3.2 碟簧尺寸数据库 .72.3.3 运用 Pro/E 族表功能建立碟形弹簧 3 维模型库 .72.3.4 碟簧零件库数据的一致描述 .82.4 开发工具的确定 .92.5 开发环境 .112.5.1 硬件开发环境 .112.5.2 软件开发环境.123 3 碟形弹簧的结构尺寸数据库的建立碟形弹簧的结构尺寸数据库的建立.133.1 结构尺寸数据库的内容 .133.2 碟形弹簧结构尺寸数据的录入 .133.3 建库结果 .174 4 碟形弹簧碟形弹簧 2D2D 结构图的制作结构图的制作.184.1 AUTOCAD 绘图环境设置 .184.2 碟形弹簧二维图绘制的内容和方法 .184.2.1 小图绘制的要求 .184.2.2 大图绘制的要求 .184.3 基于PHOTOSHOP的碟形弹簧 2D 结构图制作 .194.3.1 小图具体打印的设置 .194.3.2 大图具体打印的设置 .204.3.3 小图片的 photoshop 处理 .204.3.4 大图的 photoshop 处理 .23IV5 5 碟形弹簧碟形弹簧 3D3D 模型库的建立模型库的建立.265.1 碟形弹簧的参数化建模 .265.2 模型库的建立 .286 6 标准件库检索程序的开发和运行标准件库检索程序的开发和运行.326.1 发工具简介 .326.2 VISUAL C+的 PROE 二次开发环境配置.336.3 程序的挂接运行和验证 .367 7 装配图说明装配图说明.397.1 离合器工作原理 .398 8 结结 论论.40参考文献参考文献.41致致 谢谢.42毕业设计(论文)知识产权声明毕业设计(论文)知识产权声明.43毕业设计(论文)独创性声明毕业设计(论文)独创性声明.44附附 录录.451 绪论11 1 绪论绪论1.11.1 CAD/CAMCAD/CAM 的发展现状的发展现状CAD/CAM 技术作为电子信息技术的重要组成部分,其应用已遍及各个工程领域,是工程设计、产品制造业界的一场革命。经过四十多年的发展,CAD/CAM技术有了长足的进步。以前 CAD/CAM 技术大都是在工作站平台上运行和开发,随着计算机水平的大幅提高,目前 CAD/CAM 软件均可以在微机上运行。微机平台为普及 CAD 的应用创造了绝好的条件。在此基础上,CAD/CAM 软件厂商展开了新一轮的竞争。目前 CAD/CAM 软件动态如下:Unigraphics(UG)UG 是 UnigraphicsSolutions 公司的拳头产品。该公司首次突破传统CAD/CAM 模式,为用户提供一个全面的产品建模系统。在 UG 中,优越的参数化和变量化技术与传统的实体、线框和表面功能结合在一起,这一结合被实践证明是强有力的,并被大多数 CAD/CAM 软件厂商所采用。 SOLIDEDGESOLIDEDGE 是真正 Windows 软件。它不是将工作站软件生硬地搬到 Windows平台上,而是充分利用 Windows 基于组件对象模型(COM)的先进技术重写代码。SOLIDEDGE 与 MicrosoftOffice 兼容,与 Windows 的 OLE 技术兼容,这使得设计师们在使用 CAD 系统时,能够进行 Windows 下字处理、电子报表、数据库操作等。SOLIDEDGE 具有友好的用户界面,它采用一种称为 SmartRibbon 的界面技术,用户只要按下一个命令按钮,既可以在 SmartRibbon 上看到该命令的具体的内容和详细的步骤,同时在状态条上提示用户下一步该做什么。SOLIDEDGE 是基于参数和特征实体造型的新一代机械设计 CAD 系统,它是为设计人员专门开发的,易于理解和操作的实体造型系统。 AutoCADAutoCAD 是 Autodesk 公司的主导产品。Autodesk 公司是世界第四大 PC 软件公司。目前在 CAD/CAE/CAM 工业领域内,该公司是拥有全球用户量最多的软件供应商,也是全球规模最大的基于 PC 平台的 CAD 和动画及可视化软件企业。Autodesk 公司的软件产品已被广泛地应用于机械设计、建筑设计、影视制作、视频游戏开发以及 Web 网的数据开发等重大领域。1 绪论2毕业设计(论文)3AutoCAD 是当今最流行的二维绘图软件,它在二维绘图领域拥有广泛的用户群。AutoCAD 有强大的二维功能,如绘图、编辑、剖面线和图案绘制、尺寸标注以及二次开发等功能,同时有部分三维功能。在许多实际应用领域(如机械、建筑、电子)中,一些软件开发商在 AutoCAD 的基础上已开发出许多符合实际应用的软件。 Pro/EngineerPro/Engineer 系统是美国 Parametric Technology Corporation(简称 PTC)的产品。PTC 公司提出的单一数据库、参数化、基于特征、全相关的概念改变了机械 CAD/CAE/CAM 的传统观念,这种全新的概念已成为当今世界机械CAD/CAE/CAM 领域的新标准。利用该概念开发出来的第三代机械 CAD/CAE/CAM产品 Pro/Engineer 软件能将设计至生产全过程集成到一起,让所有的用户能够同时进行同一产品的设计制造工作,即实现所谓的并行工程。Pro/Engineer 系统主要功能如下:真正的全相关性,任何地方的修改都会自动反映到所有相关地方;具有真正管理并发进程、实现并行工程的能力;具有强大的装配功能,能够始终保持设计者的设计意图;容易使用,可以极大地提高设计效率。Pro/Engineer 系统用户界面简洁,概念清晰,符合工程人员的设计思想与习惯。整个系统建立在统一的数据库上,具有完整而统一的模型。Pro/Engineer 建立在工作站上,系统独立于硬件,便于移植。因此,本开发利用 Pro/Engineer 为平台对弹簧进行二次开发。1.21.2 碟形弹簧简介碟形弹簧简介碟形弹簧又名贝勒维尔弹簧垫圈,是法国人贝勒维尔在十九世纪六十年代发明的,欧美一些国家又用发明人的名字称为贝氏弹簧(Belleville Spring) 。普通碟形弹簧就像一只无底的装菜的盘子,它由外径(D) 、内径(d) 、厚度(t) 、高度(Ho)四个参数组成。我国碟形弹簧的研究主要是在上世纪七十年代,八十年代后开始有企业生产碟簧,随着我国改革开放,进口设备的引进,碟簧的使用越来越广泛。在 21世纪中,碟形弹簧被使用在航天航空、防御系统、医疗器械、汽车、电力、建筑、机床等行业领域。在重型机械中,可以作为强力缓冲和减震弹簧;在轴系结构中,可作为角接触滚动轴的承向预紧装置。例如,预紧碟簧在法兰密封中的使用,尤其是在余锅系统中的使用,针对法兰螺栓预紧力松弛这一现状,可毕业设计(论文)4在螺栓两侧或一侧安装预紧碟簧,以碟簧的微小变形量提供足够的预紧力负荷,从而降低法兰泄漏风险。此外,预紧碟簧在炼油装置、加氢高压换热器等此类装置上都有被运用到。再如,根据碟形弹簧的特点,轴向尺寸小、承载能力大、具有变刚度和非线性的变形特性,因而常应用于车辆离合器中,实现动力的接合与分离。碟形弹簧离合器设计的优劣,直接影响到车辆的使用性能。碟簧应用十分广泛,所以开发建立碟簧零件库是具有必要性和研究意义的。1.31.3 课题的提出及意义课题的提出及意义产品的三维设计离不开 CAD/CAM 系统的支持,具有技术成熟、功能强大的Pro/ENGINEER 参数化造型系统在设计和制造业中引起了人们的重视,并得到了日益广泛的应用。Pro/ENGINEER 提供了强大的三维几何造型功能,使我们能够创建出各种复杂的几何模型,作为通用的三维 CAD/CAM 系统在功能上基本能够满足产品三维设计要求,但有时这些功能并不能满足我们的需求。例如标准零件系列,它们的结构都是相同的,区别只在于尺寸,如果标准零件系列都通过三维建模的方式来实现,那么工作量将非常巨大。虽然 Pro/ENGINEER 自身也有一些模型库,但是这远远满足不了用户的要求。因此,也就有了本课题研究开发的必要。机械产品的开发过程中会用到大量的通用零件、标准件、相似件。如何建立这些常用零部件的库,利用已有的资源,花费较少的时间完成产品设计是用户非常关心的问题。建立这些通用件、标准件、相似件零件库作为一项可行方案,一方面可以避免不同设计者的重复劳动,提高设计效率,提高设计的标准化程度,减少错误发生率,缩短产品开发周期;另一方面还可以基于该软件的三维实体模型进行更深层次的分析(如有限元分析等) ,以确保机械设计结果安全可靠。综上,对碟形弹簧零件进行其零件库的开发是非常有必要的。因此也就有了本课题的提出。1.41.4 预期功能预期功能如今,虽然绘图软件很多,而且建模方法也越来越智能,易学易懂。但是有些零件,具有相似性和通用性,如标准件,常用件等。如果每用一次都要建一次模型,那么将会大大延长设计周期,如此繁琐而重复的步骤,将给设计者带来不必要的负重。本课题将通过参数化建模,解决这一问题。用户只需正确毕业设计(论文)5选择或输入零件相关参数,Pro/E 便能自动生成用户所需的模型,这样大大缩短了开发设计的时间,提高了零件的结构设计效率。1.51.5 本论文内容本论文内容在本课题中,主要是基于 Pro/E 为开发平台,实现高效快速的参数化碟簧建模。本文首先简单介绍了一些绘图软件特别是 Pro/ENGINEER 的现状,说明了研究本课题的必要性以及重要性;其次介绍了一些 Pro/ENGINEER 二次开发工具;接着确定本课题的总体方案;最后详细地介绍了对碟簧进行二次开发的全过程。本文的重点在于对解决碟簧数据的归类描述和存储的部分。本文对碟簧零件库的设计将包含以下内容:碟簧数据的归类记录和参数化建模;碟簧三维模型库的开发及其与检索程序的挂接和运行调试。2 碟形弹簧零件库总体设计方案62 2 碟形弹簧零件库总体设计方案碟形弹簧零件库总体设计方案2.12.1 碟形弹簧分类和相关国家标准碟形弹簧分类和相关国家标准依据 GB/T1972-2005碟形弹簧对普通碟簧进行分类,碟簧可以根据D/t 和 ho/t 的比值不同分为 A(D/t18,ho/t0.4) 、B(D/t28,ho/t0.75、C(D/t40,ho/t1.3)三个尺寸系列,其中每个系列又可以根据碟簧的厚度分为三个类别,两种型式,见表 2.1:表 2.1 碟簧的分类类别碟簧厚度t/mm型式图形11.2521.256无支承面36.016有支承面在普通碟簧的基础上进行开槽,成为开槽形碟簧,如下图 2.1:图 2.1 开槽形碟簧毕业设计(论文)72.22.2 碟簧零件库的总体结构和建库步骤碟簧零件库的总体结构和建库步骤碟簧零件库的总体结构如下图 2.2 所示,底层是零件库的数据层,中间层是零件库的数据存储软件,上层是零件库检索程序。 图 2.2 碟簧零件库的总体结构依据上图所示的结构,建库步骤为:对碟簧数据的分析归类;针对归类后碟簧数据,选用对应工具实现数据的一致性记录存储,建立碟簧结构尺寸数据库和模型库;开发零件库检索程序。2.32.3 碟簧零件库的关键技术碟簧零件库的关键技术.1 碟形弹簧的碟形弹簧的 Pro/EPro/E 参数化建模参数化建模所谓参数化设计,就是将原有设计中某些尺寸,如定形、定位或装配尺寸定义为变量,通过修改这些变量的值,计算机根据一些简单公式计算出生成尺寸并变动其他相关尺寸,使得这些新的参数值自动完成产品设计过程的一种设计方法。针对碟簧,运用 ProE 完成参数化建模的结果如图 2.3 所示。图 2.3 碟簧的三维图尺寸数据库三维模型库二维图检索程序ACCESSProE毕业设计(论文).2 碟簧尺寸数据库碟簧尺寸数据库建立碟簧尺寸数据库的基本思路 :根据国标 GB/T1972-2005 对碟簧进行分类,再运用 Access 软件建立碟簧数据库,把各类碟簧的结构尺寸输入到该数据库中。作用:建立好的碟簧数据库,它所包含的每一张结构尺寸数据表与不同类型的碟簧一一对应,基于它可通过程序依尺寸实现对碟簧的检索。.3 运用运用 Pro/EPro/E 族表功能建立碟形弹簧族表功能建立碟形弹簧 3 3 维模型库维模型库首先建立一个普通模型,作为原始模型来使用,见图 2.4。图 2.4 模型的建立创建族表:【工具】【族表】 ,进入族表编译器,见图 2.5。 图 2.5 族表编译器毕业设计(论文)9加入项,进入项目选取窗口,见图 2.6,选取模型结构参数,添加到族表,加入实例行,增加多个行输入实例数据见图 2.7。 图 2.6 选取窗口 图 2.7 实例数据的输入输入完毕,校验实例,见图 2.8。 图 2.8 校验.4 碟簧零件库数据的一致描述碟簧零件库数据的一致描述针对所归类建立的图,表,模型等的碟簧数据,为了能够用检索程序实现对它们的一致性访问和准确调用,必须解决它们之间的一致性关联描述问题。采用 XML 来实现对碟簧数据的一致性的关联描述,以下为 XML 文件的内容: 毕业设计(论文)10 用 XML 文件可以实现对碟簧零件内容的一致性记录。其中 Name 属性记录碟簧的名称信息,data 属性则对应记录某种碟簧所关联的二维图、数据表和三维模型等碟簧数据文件的名称信息。针对某种碟簧,在建立其二维图和三维模型时,要按照 XML 文件中所记录的对应类型碟簧的 data 属性的取值来实现对它们的命名,例如,对于无支承面 A 系列碟簧,它的零件三维模型名为“seriesa.prt,它的二维图片小图名称为“seriesa-2d.jpg” ,大图名称为“seriesa-2d-zoom.jpg” ,它的数据表名称为“seriesa“。这样,就可以保证检索程序基于 XML 文件所记录的内容实现对碟簧数据的一致性调用。2.42.4 开发工具的确定开发工具的确定Pro/TOOLKIT 是美国 Parametric Technology Corporation(PTC)公司为Pro/ENGINEER 软件提供的开发工具包,其主要目的是让用户或第三方通过 C 程序代码扩充 Pro/ENGINEER 系统的功能,开发基于 Pro/ENGINEER 系统的应用程序模块,不仅如此,还可以利用 Pro/TOOLKIT 提供的 UI 对话框、菜单以及 VC的可视化界面技术,设计出方便实用的人机交互界面,从而大大提高系统的使用效率。Pro/TOOLKIT 是 Pro/ENGINEER 的一个应用程序接口(API),它的编程语言是 C 语言,可以对 Pro/ENGINEER 进行功能扩展,满足 PTC 客户的特定需求。而且,Pro/TOOLKIT 提供了定制标准 Pro/ENGINEER 用户界面的能力,自动执行毕业设计(论文)11重复性的程序,通过 Pro/ENGINEER 集成的内部程序(Dll)或外部应用程序(Exe)可以为造型用户提供自定义的应用程序、设计规划和绘图自动化。Pro/TOOLKIT 工具包提供了开发 Pro/ENGINEER 所需的函数库文件和头文件,使用户编写的应用程序能够安全地控制和访问 Pro/ENGINEER,并可以实现应用程序模块与 Pro/ENGINEER 系统的无缝集成。Pro/TOOLKIT 工具包是随 Pro/ENGINEER 安装盘一起提供的,安装时在“元件”列表框中选中“API Toolkits”复选框,并在“子元件”列表框中选中“Pro/TOOLKIT”复选框,这样将在 Pro/ENGINEER 系统的默认目录下自动创建两个下级目录:protoolkit 和 prodevelop。Pro/TOOLKIT 采用面向对象的程序设计方法(Object_Oriented Programming) 。在 Pro/ENGINEER 和应用程序之间主要是通过特定的数据结构来传递信息,以应用程序来说这种数据结构并不是直接访问的,而只能通过Pro/TOOLKIT 提供的函数来访问。Pro/ENGINEER 软件本身自带了一些二次开发工具,如族表工具、用户定义特征(UDF) 、Pro/Program、J-link、Pro/Toolkit 等。以下简单介绍上述几种二次开发工具:族表(Family Table)通过族表可以方便地管理具有相同或相近结构的零件,特别适用于标准零件的管理。族表工具是通过建立一个通用零件作为父零件,然后在其基础上对各参数加以控制生成派生零件。整个族表是通过电子表格来实现的,因此可以称其为表格驱动。用户定义特征(UDF)用户定义特征是将若干个系统特征整合为一个自定义特征,使用时作为一个整体出现。UDF 适用特定产品的特定结构,有利于设计者根据产品特征快速生成几何模型。Pro/ProgramPro/ENGINEER 软件对于每个模型都有一个主要设计步骤和参数列表Pro/Program,它是由类似 BASIC 的高级语言构成,用户可以根据设计需要来编辑该模型的 Program,使其以一个程序来工作。通过运行该程序,系统通过人机交互的方法来控制系统参数、特征出现与否以及特征的具体尺寸等。J-linkJ-link 是 Pro/ENGINEER 中自带的基于 JAVA 语言的二次开发工具,是一种面向对象、独立于操作系统平台的开发工具。用户通过 JAVA 编程实现向Pro/ENGINEER 软件添加功能。毕业设计(论文)12Pro/TOOLKITPro/TOOLKIT 同 J-link 一样也是 Pro/ENGINEER 自带的二次开发工具。在Pro/TOOLKIT 中,PTC 向用户提供了大量的 C 语言函数库,函数采用面向对象的风格。通过调用这些底层函数,用户能方便而又安全地访问 Pro/ENGINEER 的数据库及内部应用程序,进行二次开发,扩展一些特定功能。上述各种二次开发工具集中在 Pro/ENGINEER 的“工具”菜单中,如图 2.9所示。其中“辅助应用程序”主要用来调用 Pro/TOOLKIT 程序。图 2.9 开发工具由于 Pro/TOOLKIT 具有函数简单,应用方便等优点,本课题将使用Pro/TOOLKIT 进行二次开发研究。2.52.5 开发环境开发环境开发环境包括两部分:即硬件开发环境和软件开发环境。.1 硬件开发环境硬件开发环境本课题是基于 Pro/Engineer Wildfire2.0 的二次开发,因此只要能够安装支持 Pro/E Wildfire2.0 版本即可。建议配置如表 2.2 所示。表 2.2 计算机配置项目推荐配置CPU1.0GHz 以上(建议 2.0GHz)内存256MB 以上(建议 512MB)显卡显存 32MB 以上,推荐使用 Geforce4 以上的显卡毕业设计(论文)13网卡必须安装网卡(或使用虚拟网卡).2 软件开发环境软件开发环境操作平台:Windows2000/XP/NT;开发平台:Pro/ENGINEER Wildfire2.0;开发语言:Visual C+6.0。3 碟形弹簧的结构尺寸数据库的建立143 3 碟形弹簧的结构尺寸数据库的建立碟形弹簧的结构尺寸数据库的建立3.13.1 结构尺寸数据库的内容结构尺寸数据库的内容结构尺寸数据库的内容主要是针对不同类型的碟簧,建立与之相对应的结构尺寸数据表。依据本次课题碟簧的分类,数据库包含 14 张数据表,分别是无支承面碟簧系列 A(series a)、无支承面碟簧系列 B(series b)、无支承面碟簧系列C(series c)、有支承面碟簧系列 A(series bz)、有支承面碟簧系列 B(series bz)、有支承面碟簧系列 c(series cz)、非常用碟簧(series f) 、无支承面开槽形碟簧系列 A(series ak)、无支承面开槽形碟簧系列 B(series bk)、无支承面开槽形碟簧系列 C(series ck)、有支承面开槽形碟簧系列 A(series azk)、有支承面开槽形碟簧系列 B(series bzk)、有支承面开槽形碟簧系列 C(series czk)和非常用开槽形碟簧(series fk).总共有 14 张数据表。3.23.2 碟形弹簧结构尺寸数据的录入碟形弹簧结构尺寸数据的录入打开 Access 软件,点击菜单栏的【文件】【新建】 ,选择【空数据库】 ,出现如下图所示的界面,选择要创建的位置,文件名命名为“diehuang”点击【创建】,如图 3.1 所示。图 3.1 创建空数据库毕业设计(论文)15出现图所示的界面双击打开图中的使用设计器创建表 ,打开后如图 3.2所示。图 3.2(a) 使用设计器创建表图 3.2(b) 表的创建毕业设计(论文)16在表中创建的标准件数据表的基本结构形式如图 3.3 所示,表中所定义的各个字段的名称是依据国标所规定的碟簧结构参数加以建立的。图 3.3 标准件数据表的基本结构选中表中的 ID 行,点击工具菜单栏中的主键按钮,设置 ID 行为该标的主键,如图 3.4 所示。图 3.4 设置主键注意,无支承面碟簧数据表的字段名称有 8 项内容:ID、标准件编号、标准件模板、DD、d 、t、ho、H0。有支撑面碟簧数据表的字段名称有 9 项内容:ID、标准件编号、标准件模板、DD、d 、t、t 、ho、H0。其中,ID 的数据类毕业设计(论文)17型为自动编号,其余的数据类型为文本,DD 代表的是碟簧外径、d 代表的是碟簧内径 、t 代表的是碟簧厚度、t代表的是有支承碟簧的减薄厚度、ho 代表的是无支承面碟簧压平时变形量的计算值、H0 代表的是单片碟簧的自由高度。点击对该表的保存。在出现的另存为对话框中输入所设计的名称,确定,将该表保存为“seriesa.mdb” ,此处的命名是根据前面所提出的 XML 文件中该型碟簧的 data 属性的取值进行其数据表的命名,如图 3.5 所示。图 3.5 保存关闭上图中的设计视图,得到如下表“seriesa.mdb” ,如图 3.6 所示。图 3.6 数据库毕业设计(论文)18打开表“seriesa.mdb”,按照 GB/T1972-2005 结构尺寸一一输入到该表中,具体形式如图 3.7 所示。在数据表中标准件编号要与用 proe 建模时族表的实例名一致;数据表中标准件模板的名称要与对应的零件库名称一致。图 3.7 seriesa 结构尺寸表3.33.3 建库结果建库结果依据国标把各类碟簧的结构尺寸输入到该数据库中,如图 3.8 所示。图 3.8 碟簧数据库毕业设计(论文)194 4 碟形弹簧碟形弹簧 2D2D 结构图的制作结构图的制作4.14.1 AutoCADAutoCAD 绘图环境设置绘图环境设置AutoCAD 图层的设置:图层 0 线型设置为细实线 Continuous,线宽为0.13mm;图层 1 线型设置为粗实线 Continuous,线宽为 0.25mm;图层 2 线型设置为 CENTER2,线宽为 0.13mm;图层 3 线型设置为 hidden2,线宽为 0.13mm。4.24.2 碟形弹簧二维图绘制的内容和方法碟形弹簧二维图绘制的内容和方法 以下具体步骤均已无支承面 A 系列碟簧为例。.1 小图绘制的要求小图绘制的要求所用图框为 80*80mm;小图的标注字母字号为 2.5;字体是 Tines New Roman,斜体,下标的字号为 1.5,字体为 Times New Roman,正体;小图标注的数字的字号为 2.5,字体为 Times New Roman,正体;小图的 GB 号字体为 Tines New Roman,字号 3;汉字的字体是黑体,字号为 3;小图中,粗实线宽度选择 0.13,其他线型全设成 0.05。.2 大图绘制的要求大图绘制的要求所用图框为 60*60mm;大图的标注字母(无论大小写)字号为2,字体Times New Roman,斜体;下标的字号为1,字体为Times New Roman,正体;大图标注的数字的字号为2,字体为Times New Roman,正体;大图的GB号字体为Times New Roman,字号为2.5,正体;汉字的字体为黑体,字号为2.5;大图中,粗实线宽度选择0.13,其他线型全设成0.05。毕业设计(论文)204.34.3 基于基于 photoshopphotoshop 的碟形弹簧的碟形弹簧 2D2D 结构图制作结构图制作用 AutoCAD 绘制的二维图如图 4.1 所示。 图 4.1(a)小图 图 4.1(b)大图.1 小图具体打印的设置小图具体打印的设置打印设置如下图 4.2 所示:打印机设置所选打印机为:Postscript Level 1.pc3;用打印到文件设置打印位置;在打印设置选项中其打印比例为 1:2 ;打印偏移采用居中打印;打印区域设置采用窗口对绘图区域进行窗选。生成相应的.Eps 文件。 图 4.2 小图打印设置毕业设计(论文).2 大图具体打印的设置大图具体打印的设置如下图 4.3 所示:打印机设置所选打印机为:Postscript Level 1.pc3;用打印到文件设置打印位置;在打印设置选项中其打印比例为 1:1 ;打印偏移采用居中打印;打印区域设置采用窗口对绘图区域进行窗选。打印生成.Eps 文件。图 4.3 大图打印设置.3 小图片的小图片的 photoshopphotoshop 处理处理打开用 AutoCAD 打印生成的.esp 文件;如图 4.4 所示。图 4.4 打开 esp 文件毕业设计(论文)22在栅格化通用 ESP 格式对话框中分辨率设置为 300 像素,模式设置为RGB 颜色,其他不变。如图 4.5 所示。图 4.5 栅格化用矩形选框工具选择整个图形区域,复制所选区域,在文件选项下选新建命令新建绘图区域,新建对话框设置如图 4.6 所示。图 4.6(a) 复制图 4.6(b) 新建毕业设计(论文)23粘贴后如图 4.7 所示。再次用矩形选框工具选择整个图形区域,复制。图 4.7 粘贴再次新建,新建对话框设置如图 4.8 所示,大小设置 宽度:450 像素;高度:450 像素;分辨率:300 像素;模式:RGB。图 4.8 新建粘贴后如图 4.9 所示。保存。其二维图片命名为“seriesa-2d.jpg” ,该命名要根据 XML 文件中该型碟簧 data 属性的取值对其进行命名。毕业设计(论文)24图 4.9 粘贴.4 大图的大图的 photoshopphotoshop 处理处理 打开用 AutoCAD 打印生成的.esp 文件;如图 4.10 所示。图 4.10 打开 esp 文件在栅格化通用 ESP 格式对话框中分辨率设置为 300 像素,模式设置为RGB 颜色,其他不变。如图 4.11 所示。图 4.11 栅格化毕业设计(论文)25 用矩形选框工具选择整个图形区域,复制所选区域,在文件选项下选新建命令新建绘图区域,新建对话框设置如图 4.12 所示。图 4.12(a) 复制图 4.12(b) 新建粘贴后如下图所示。再次用矩形选框工具选择整个图形区域,复制,如图 4.13 所示。毕业设计(论文)26图 4.13 粘贴 再次新建,新建对话框设置如图 4.14 所示。大小设置 宽度:750 像素;高度:750 像素;分辨率:300 像素;模式:RGB。图 4.14 新建粘贴后如图 4.15 所示。保存。其二维图片命名为:“seriesa-2d-zoom.jpg” , 该命名要根据 XML 文件中该型碟簧 data 属性的取值对其进行命名。毕业设计(论文)27图 4.15 粘贴5 碟形弹簧 3D 模型库的建立285 5 碟形弹簧碟形弹簧 3D3D 模型库的建立模型库的建立5.15.1 碟形弹簧的参数化建模碟形弹簧的参数化建模下面以普通无支承面碟形弹簧为例,介绍说明碟簧的参数化建模过程。打开 Pro/ENGINEER 软件,新建一个零件,命名为“seriesa.prt”,不使用缺省模板,选择“mmns_part_solid” ,进入零件设计环境。选取主菜单中的【工具】【参数】命令,弹出“参数”对话框,如图5.1 所示,单击“”按钮,添加五个参数 DD、D、T、H0、HH0。DD 表示碟簧的外径,D 表示碟簧的内径,T 表示碟簧的厚度,HO 表示碟簧的是无支撑面碟簧压平时变形量的计算值,HH0 表示的是单片碟簧的自由高度,添加完这 5 个参数后,预先设置各参数的值。如 DD=8,D=4.2,T=0.4,H0=0.2,HH0=0.6。单击“确定”按钮。图 5.1 参数设置图选取 FRONT 平面为草绘平面,并取默认的草绘方向和参照面。进入草绘环境后,绘制矩形,并标注相应尺寸,如图 5.2 的图形。图 5.2 草绘图毕业设计(论文)29点击【工具】【关系】命令,弹出“关系”对话框,输入关系如图 5.3所示,较验,确定。图 5.3 关系设置图完成草绘图,点击【插入】【旋转】 ,完成后,普通碟簧的三维模型如图 5.4 所示图 5.4 零件图 毕业设计(论文)305.25.2 模型库的建立模型库的建立首先用已建立的碟簧的参数化模型,作为原始模型来使用,见图 5.5。 图 5.5 建立的碟簧的参数化模型创建族表:【工具】【族表】 ,进入族表编译器,见图 5.6。 图 5.6 族表编译器点击【添加/删除表列】按钮,弹出【族项目】选取窗口,如图 5.7 所示。毕业设计(论文)31图 5.7 族项目在【族项目】选取窗口的添加项目一栏中选择【参数】 ,弹出【选取参数】选取框,选取参数,如图 5.8 所示,通过选取所定义的碟簧结构参数来建立族表。图 5.8 选取参数点击【插入选取的】 ,回到【族项目】选取窗口,如图 5.9 所示;点击确定,回到组表编辑器,如图 5.10 所示。图 5.9 族项目毕业设计(论文)32图 5.10 族表编辑器点击【插入】【实例行】 ,步骤如图 5.11 所示,结果如图 5.12 所示。图 5.11 插入实例行图 5.12 族表编辑器输入尺寸数据一种方法是手动输入,这种方法速度比较慢;另一种方法是运用 Excel 软件。首先,将 Access 建立的碟簧数据库中的尺寸数据复制粘贴到 Excel 表格中,如图 5.13 所示。需要注意的是实例名一栏的编号与 Access 表中标准件编号要一致。毕业设计(论文)33图 5.13Excel 表格然后把 Excel 表格中整体内容复制到族表中,结果如图 5.14 所示。图 5.14 实例数据的输入输入完毕,校验实例,见图 5.15。图 5.15 校验保存,命名为“seriesa.prt”,该命名按 XML 文件中对应类型碟簧 data 属性进行模型文件命名。保存后打开“seriesa.prt” ,弹出【选取实例】选取框,如图 5.10 所示。毕业设计(论文)34图 5.10 选取实例6 标准件库检索程序的开发和运行356 6 标准件库检索程序的开发和运行标准件库检索程序的开发和运行6.16.1 发工具简介发工具简介VC+是微软公司开发的一个 IDE(集成开发环境),换句话说,就是使用 c+的一个开发平台。VC+是 Windows 平台上的 C+编程环境,学习 VC 要了解很多 Windows 平台的特性并且还要掌握 MFC、ATL、COM 等的知识,难度比较大。Windows 下编程需要了解 Windows 的消息机制以及回调(callback)函数的原理;MFC 是Win32API 的包装类,需要理解文档视图类的结构,窗口类的结构,消息流向等等;COM 是代码共享的二进制标准,需要掌握其基本原理等等。VC 作为一个主流的开发平台一直深受编程爱好者的喜爱,但是很多人却对它的入门感到难于上青天,究其原因主要是大家对他错误的认识造成的,严格的来说 VC+不是门语言,虽然它和 C+之间有密切的关系,如果形象点比喻的话,可以 C+看作为一种”工业标准” ,而 VC+则是某种操作系统平台下的”厂商标准”,而”厂商标准”是在遵循”工业标准”的前提下扩展而来的。VC+应用程序的开发主要有两种模式,一种是 WIN API 方式,另一种则是MFC 方式,传统的 WIN API 开发方式比较繁琐,而 MFC 则是对 WIN API 再次封装,所以 MFC 相对于 WIN API 开发更具备效率优势,但为了对 WINDOWS 开发有一个较为全面细致的认识,笔者在这里还是以讲解 WIN API 的相关内容为主线。Visual C+以拥有“语法高亮” ,IntelliSense(自动编译功能)以及高级除错功能而著称。比如,它允许用户进行远程调试,单步执行等。还有允许用户在调试期间重新编译被修改的代码,而不必重新启动正在调试的程序。其编译及建置系统以预编译头文件、最小重建功能及累加连结著称。这些特征明显缩短程式编辑、编译及连结的时间花费,在大型软件计划上尤其显著要想学习好 VC 必须具备良好的 C/C+的基础,必要的英语阅读能力也是必不可少的,因为大量的技术文档多以英文形式发。毕业设计(论文)366.26.2 VisualVisual C+C+的的 ProEProE 二次开发环境配置二次开发环境配置 创建新工程启动 VC+,新建工程。 选择 MFC AppWizard(dll)方式。 指定工程名称及存放路径。 然后按“OK”按钮。如图 6.1 所示图 6.1 新建设置包含文件路径Pro/Toolkit 头文件位于 protoolkitincludes 文件夹中。在 VC+6.0 的集成开发环境中选择 VC 主菜单 Tools/Option(工具/选项)菜单,系统弹出的“Options(选项) ”对话框,打开“Directories(目录) ”选项卡,如图 6.2所示,在Shaw directories for:(目录S:)下拉列表中选择“Includes files,在“Directories(目录) ”中添加如下路径,设置 PROTOOLKIT 头文件所在文件夹:D:PTCPROTOOLKITINCLUDESD:PTC PROTOOLKITPROTK_APPLSINCLUDESD:PTCPRODEVELOPINCLUDES D:PTC (注:“D:PTC”为 Pro/E 程序所在的主文件夹毕业设计(论文)37 此设置只需一次,下次打开 c+新程序时不需重新设置了)图 6.2 选项设置库文件路径Pro/Toolkit 的库文件位于 protoolkiti486_ntobj 文件夹中。在Shaw directories for:(目录S:)下拉列表中选择“Library files,加入如下路径,设置 Pro/TOOLKIT 库文件所在文件夹,如图 6.3 所示:D:PTCPRODEVELOPI486_NTOBJD:PTCPROTOOLKITI486_NTOBJ图 6.3 选项设置连接所需库文件选择 VC 主菜单 Project/Setting(工程/设置)命令,选择“Link(连接) ”选项卡,在“Category:(分类) ”下拉列表中选择 Input(输入) ,在 Object/Library modules(对象/库模块) ”下加入 protk_dll.lib (改成毕业设计(论文)38protoolkit.lib 则生成 exe 文件) mpr.lib wsock32.lib。 (注意:有的书上还要添加“libc.lib,libcd.lib” ,据本设计实践得知,添加这两个库文件会导致应用程序打开失败,即启动应用程序时 Pro/E 窗口会自动关闭) ,在“Ignore Libraries(忽略库)”中加入 msvcrt.lib。如图 6.4 所示图 6.4 Project/Settings(工程/设置)由于没有采用 Pro/Toolkit 提供的 make 文件生成应用程序在 VC 环境直接连接时会出现多个连接错误(error (s) ) ,而不能生成 DLL 文件。因此,须在菜单 Project/Settings(工程/设置)的 Link(连接) ”选项页设定强制文件输出,即选中自定义分类中的“Force file output(强制输出) ”的复选框。如图 6.5 所示图 6.5 Project/Settings(工程/设置)毕业设计(论文)39 编写注册文件在 Pro/E 中运行 Pro/Toolkit 应用程序,必须先注册,向 Pro/E 系统传递应用程序的信息,注册文件中包含:Name, Startup, exec_file,text_dir,end等字段,具体字段及其意义可参考有关文献。如果在本机上运行 Pro/toolkit应用程序,一般可选择 name, startup ,exec_file,text_dir, allow_stop , revision ,end 字段即可。下面是本系统注册文件的内容:name ProELibstartup dlldelay_start FALSEallow_stop TRUEexec_file E:ProELibDebugProELib.dlltext_dir E:ProELibrevisionend 内容写好后命名为“protk.dat” 。6.36.3 程序的挂接运行和验证程序的挂接运行和验证打开 proe 软件点击【工具】【辅助应用程序】【注册】 ,选择保存的注册文件“protk.dat” ,如图 6.6 所示启动 proelib,如图 6.7 所示。 图 6.6 工具 图 6.7 辅助应用程序毕业设计(论文)40菜单栏出现【碟簧标准件库】 ,如图 6.8 所示图 6.8 菜单栏打开【碟簧标准件库】 ,如图 6.9 所示图 6.9 碟簧标准件库选择“无支撑面碟簧 A 系列” ,在标准件编号中选择 SERIESA_0,如下图 6.7所示图 6.7 碟簧标准件库毕业设计(论文)41点击决定,出现了无支撑面碟簧 A 系列,标准件编号为 SERIESA_0 的碟簧模型,如图 6.8 所示图 6.8 碟簧零件模型7 装配图说明427 7 装配图说明装配图说明7.17.1 离合器工作原理离合器工作原理如图 7.1 所示,摩擦离合器一般是有主动部分、从动部分组成、压紧机构和操纵机构四部分组成。离合器在接合状态时,发动机扭矩自曲轴传出,通过飞轮 2 和压盘借摩擦作用传给从动盘 3,在通过从动轴传给变速器。当驾驶员踩下踏板时,通过拉杆,分离叉、分离套筒和分离轴承 8,将分离杠杆的内端推向右方,由于分离杠杆的中间是以离合器盖 5 上的支柱为支点,而外端与压盘连接,所以能克服压紧弹簧的力量拉动压盘向左,这样,从动盘 3 两面的压力消失,因而摩擦力消失,发动机的扭矩就不再传入变速器,离合器处于分离状态。当放开踏板,回位弹簧克服各拉杆接头和支承中的摩擦力,使踏板返回原位。此时压紧弹簧就推动压盘向右,仍将从动盘 3 压紧在飞轮上 2,这样发动机的扭矩又传入变速器。1-轴承 2-飞轮 3-从动盘 4-压盘 5-离合器盖螺栓 6-离合器盖 7-膜片弹簧 8-分离轴承 9-轴图 7.1 离合器总成8 结论438 8 结结 论论像碟形弹簧这类零件,在机械设计中经常会用到,如果像传统的建模方法,当用到同一种类型的零件时(只是参数不一样,模型形状极其类似) ,每用一次就建一次模型,这样是极费时间和精力的,不仅事倍功半,而且也会延长设计者的开发周期。通过以上研究,利用 Pro/ENGINEER、Pro/TOOLKIT 和 Visual C+6.0 等进行 Pro/E 的二次开发,将弹簧零件进行参数化、模块化,这样就不用再进行繁琐的手工建模过程。用户只需输入弹簧的相关设计参数,便能快捷准确地得到自己想要的模型,大大方便了用户,提高了设计效率。参考文献44参考文献参考文献1刘志才,杨振东. 对碟形弹簧结构要素的探讨. 淮海工学院学报,19942陈俊芳. 法兰预紧碟簧在催化余锅系统中的应用. 河北化工,20093邵忍平,刘丽春,黄欣娜. 拖拉机离合器碟形弹簧优化设计. 机械科学与技术,19964沈铁敏,熊建武. Pro/E 参数化设计的应用研究. 中国西部科技,20085郑德超 ,王斌 ,周雁丰 ,李震.基于 Pro/E 的三维参数化零部件库建设. 科技创新导报,2010 6张道富. 基于 PRO/E 参数化建模的产品快速修改设计研究. 电子机械工程, 20057金建国,周明华,邬学军.参数化设计综述. 计算机工程与应用, 20038孟祥旭,徐延宁.参数化设计研究. 计算机辅助设计与图形学学报,20029黎永林,顾立志,宋金玲.基于特征的参数化造型技术族研究与应用.工具技术,200910刘新东. 基于 Pro/E 三维模型参数化设计的应用. 电工技术, 200911沈铁敏,熊建武. Pro/E 参数化设计的应用研究. 中国西部科技, 200812郭连水,宋建平,戴约真.基于特征的参数化设计方法。航空学报,1994, (10):1201120613黄恺,李雷.Pro/E 参数化设计高级应用教程. 化学工业出版社, 200814沈萌红,关金生.基于 Pro/E 的三维参数零件库的开发.现代设计与制造,2003,32(7):11511815易先忠.碟形弹簧基本特性参数分析. 石油机械,199516易先忠.碟形弹簧的力学性能研究.钻采工艺,199817Current state of CAD-a users perspective. Microwave Engineering Europe,2000,5:232918Parametric Technology Corporation. Pro/ENGINEER Wildfire Pro/TOOLKIT Users Guide. USA Parametric Technology Corporation,200319Chen,F.Z. Construction of screw geometry via 3-D CAD system for the analysis and synthesis of spatial mechanisms. Transaction of the Canadian Society for Mechanical Engineering,2000,2:401410致谢45致致 谢谢从毕业设计开始到现在,我得到了杜老师的极大帮助。由于这次课题涉及的软件比较多,老师为我提供了相关软件资料,让我更好的去完成相关环节。在这几个月里,我学到了不少东西,不仅有与毕业设计相关的,还有一些其他专业知识。在此,我要衷心地对他说一声:“您辛苦了,谢谢您!”在此之前,我对 Pro/ENGINEER Wildfire 这个软件并不是很了解,通过这次学习,我初步了解了二维建模与三维建模的异同之处,初步掌握了Pro/ENGINEER 的相关功能及各种模型的建模方法。由于本设计还要用到Pro/TOOLKIT 和 Visual C+6.0,我还查阅学习了相关书籍。以前对 C 语言不是很了解,现在对 VC+6.0 的应用有了更深的理解。在设计期间,我还通过互联网了解了 Pro/E 二次开发目前的市场前景。目前 Pro/E 在中国应用广泛,许多公司均采用 Pro/E 进行三维绘图。特别是在深圳、上海等发达城市,应用更为广泛。但是,从事 Pro/E 二次开发工作的相关专业人士却并不多。因此,Pro/E 二次开发在目前市场上还是有很大发展潜力的。最后,再次感谢指导老师给予我的帮助!毕业设计(论文)独创性声明46毕业设计(论文)独创性声明毕业设计(论文)独创性声明秉承学校严谨的学风与优良的科学道德,本人声明所呈交的毕业设计(论文)是我个人在导师指导下进行的研究工作及取得的研究成果。尽我所知,除了文中特别加以标注和致谢的地方外,毕业设计(论文)中不包含其他人已经发表或撰写过的成果,不包含他人已申请学位或其他用途使用过的成果。与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示了致谢。毕业设计(论文)与资料若有不实之处,本人承担一切相关责任。毕业设计(论文)作者签名:指导教师签名:日期:附录47附附 录录#include stdafx.h#include ProELib.h#include #include ProFamtable.h#include ProFaminstance.h#include ProParameter.h#include ProParamval.h#include ProDimension.h#include afxwin.h#include afxext.h#include afxdisp.h#include SLTDlg.hCString DSymbol255; #ifdef _DEBUG#define new DEBUG_NEW#undef THIS_FILEstatic char THIS_FILE = _FILE_;#endifBEGIN_MESSAGE_MAP(CProELibApp, CWinApp)END_MESSAGE_MAP()CProELibApp:CProELibApp() CProELibApp theApp;void nut();void ProEFunction();附录48static uiCmdAccessState TestAccessDefault(uiCmdAccessMode access_mode) return (ACCESS_AVAILABLE);extern C void user_terminate() extern C int user_initialize( int argc, char *argv, char *proe_vsn, char *build, wchar_t err_buff)uiCmdCmdId cmd0_id,cmd01_id,cmd1_id,cmd2_id,cmd3_id,cmd4_id,cmd5_id; ProFileName UserMsg;ProStringToWstring(UserMsg, msg.txt); ProMenuFileRegister( UserMenu, msg.txt, NULL ); ProMenubarMenuAdd (
