目录
摘要 3
Abstract 4
第1章 绪论 1
1.1无轴式搅拌机研究发展现状 1
1.2无轴式搅拌机与卧轴搅拌主机相比具有的优越性 2
1.3 无轴式搅拌机主要技术要素 3
1.4课题研究背景及意义 3
1.4.1课题研究背景 4
1.4.2题研究意义 4
第2章 设计方案拟定 5
2.1搅拌机的工作原理 5
2.2无轴搅拌机的主要参数 5
2.3无轴搅拌机参数选取的准则 6
2.4搅拌叶片的设计 7
第3章 无轴搅拌机的结构设计 8
3.1 无轴搅拌机的结构 8
3.2电动机的选择 8
3.3联轴器的选择 9
3.4轴承的选择 9
3.5键的选择 10
3.6搅拌端轴的选择 10
3.7 机座的设计 11
3.8搅拌器的设计 11
3.9 搅拌桶的设计 14

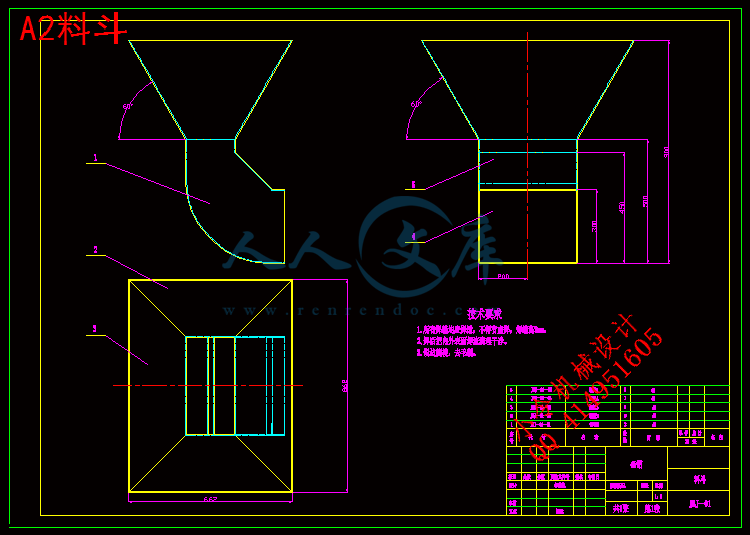

3.10料斗的设计 15
第4章 搅拌机的推车设计 17
4.1 推车的简述 17
4.2推车结构设计 18
4.2.1底盘的设计 18
4.2.2夹紧装置的设计 19
致谢 23
参考文献 24
摘要
随着我国经济建设和科学技术的迅速发展，基础性建设规模的不断扩大和生产自动化更多的用于生产，建筑机械在经济建设中起着越来越重要的作用。混凝土搅拌设备是建筑机械中的一个重要代表，它是混凝土生产的一个关键设备。由于混凝土搅拌设备的工作对象是砂石和水泥等混合料，并且用量大，工作环境恶劣。因此混凝土搅拌设备在向高技术、高效能、自动化、智能化的方向发展有很大的必要性。虽然物料搬运技术不断发展，但推车仍作为不可缺少的搬运工具而沿用至今。推车在生产和生活中获得广泛应用是因为它造价低廉、维护简单、操作方便、自重轻，能在机动车辆不便使用的地方工作，在短距离搬运较轻的物品时十分方便。

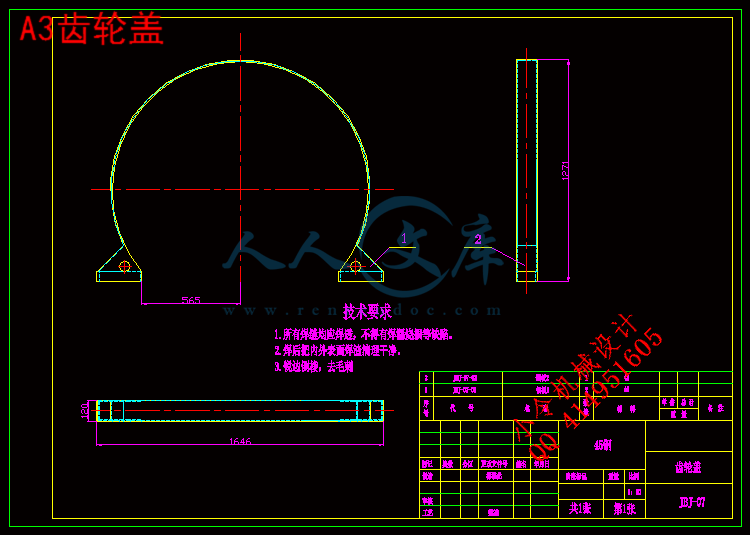

本次设计主要包含搅拌桶设计、螺旋输送机的设计等。依据国家的相关标准，在零部件、材料、结构工艺等方面设计出结构合理的、满足要求生产需要的混凝土搅拌设备。重点研究搅拌桶和搅拌叶片的设计、制造。对的涉及的零部件进行设计、校核，对各部件提出细化的参数内容，待各零件的尺寸正式确定后，进行总体布置，满足各种要求并用SOLIDWORK建模，绘制各零件二维图。
关键词：无轴搅拌机、螺旋、设计
Abstract
As China's economic construction and the rapid development of science and technology, basic construction scale continuous enlargement and production automation more for production, construction machinery on economic construction plays a more and more important role. Concrete mixing equipment is an important representative construction machine, it is one of the key equipment concrete production. Because concrete mixing equipment work object is sand and cement mixture, and dosage is big, working conditions. So in concrete mixing equipment to the high technology, high efficiency, automation, intelligent direction has great necessity. Although material handling technology develops ceaselessly, but still as indispensable cart handling tools and continue to use up to now. Carts in production and life were widely available because it low cost, convenient operation, simple maintenance and light weight, can in motor vehicle inconvenience used in place of work, in short handling lighter goods is very convenient.
This design mainly included bone bunker design, screw conveyor design, etc. On the basis of the national standards, in parts, materials and structure technology designed structure reasonable and meet the requirements of production need concrete mixing equipment. Key research power house and bone bin of design, manufacturing. The parts were involved in the design, checking, put forward the thinning of parts for various parts, parameters of content, size officially decided after general layout, meet various requirements and all parts, SOLIDWORK modeling two-dimensional chart drawing.
Keywords: shaftless mixer, spiral, design
第1章 绪论
1.1无轴式搅拌机研究发展现状
混凝土搅拌机是把水泥、砂石骨料和水混合并拌制成混凝土混合料的机械。主要由拌筒、加料和卸料机构、供水系统、原动机、传动机构、机架和支承装置等组成。
混凝土搅拌机，包括通过轴与传动机构连接的动力机构及由传动机构带动的滚筒，在滚筒筒体上装围绕滚筒筒体设置的齿圈，传动轴上设置与齿圈啮合的齿轮。本实用新型结构简单、合理，采用齿轮、齿圈啮合后，可有效克服雨雾天气时，托轮和搅拌机滚筒之间的打滑现象；采用的传动机构又可进一步保证消除托轮和搅拌机滚筒之间的打滑现象。自落式搅拌机有较长的历史，早在20世纪初，由蒸汽机驱动的鼓筒式混凝土搅拌机已开始出现。50年代后，反转出料式和倾翻出料式的双锥形搅拌机以及裂筒式搅拌机等相继问世并获得发展。自落式混凝土搅拌机的拌筒内壁上有径向布置的搅拌叶片。工作时，拌筒绕其水平轴线回转，加入拌筒内的物料，被叶片提升至一定高度后，借自重下落，这样周而复始的运动，达到均匀搅拌的效果。自落式混凝土搅拌机的结构简单，一般以搅拌塑性混凝土为主。
强制式搅拌机从20世纪50年代初兴起后，得到了迅速的发展和推广。最先出现的是圆盘立轴式强制混凝土搅拌机。这种搅拌机分为涡桨式和行星式两种。19世纪70年代后，随着轻骨料的应用，出现了圆槽卧轴式强制搅拌机，它又分单卧轴式和双卧轴式两种，兼有自落和强制两种搅拌的特点。其搅拌叶片的线速度小，耐磨性好和耗能少，发展较快。强制式混凝土搅拌机拌筒内的转轴臂架上装有搅拌叶片，加入拌筒内的物料，在搅拌叶片的强力搅动下，形成交叉的物流。这种搅拌方式远比自落搅拌方式作用强烈，主要适于搅拌干硬性混凝土。
连续式混凝土搅拌机装有螺旋状搅拌叶片，各种材料分别按配合比经连续称量后送入搅拌机内，搅拌好的混凝土从卸料端连续向外卸出。这种搅拌机的搅拌时间短，生产率高、其发展引人注目。随着混凝土材料和施工工艺的发展、又相继出现了许多新型结构的混凝土搅拌机,如蒸汽加热式搅拌机,超临界转速搅拌机，声波搅拌机，无搅拌叶片的摇摆盘式搅拌机和二次搅拌的混凝土搅拌机等。 20世纪70年代未至80年代初，我国为适应建筑业商品混凝土大规模发展的需要，在引进国外样机的基础上，有关院所厂家陆续开发了新一代Jz型双锥自落式搅拌机、D型单卧轴强制式搅拌机。其中，JS型双卧轴搅拌机在80年代初研制成功。80年代末，我国混凝土搅拌产品开发重点转向商品混凝土成套设备，研制出了10多种混凝土搅拌楼(站)。经过引进吸收、自主开发等几个阶段，到本世纪初，国内混凝土搅拌机技术得到长足发展，在产品规格和生产数量上，都达到了一定规模，出现了一批具有自主知识产权的新技术，逐步形成了一个具有一定规模和竞争能力的行业。2006年，我国生产装机容量0.5～6m3的搅拌站2100多台，已成为混凝土搅拌设备的生产大国。
自上世纪八十年代初最早开始研制JS系列双卧轴强制式混凝土搅拌主机，至今，已研制生产从JS35～JS6000系列搅拌主机，一直处于国内领先水平，特别是自2000年采用PRO/E三维软件，对搅拌主机系列进行优化设计，对搅拌装置进行了运动分析和受力分析，大大提高产品的可靠性，达到国际先进水平。这些产品的研制，基本满足了商品混凝土发展的需求，但随着主机市场的进一步拓展，对新型主机的需求越来越迫切。无轴式搅拌机在国外也处在研究发展阶段。图1-1为无轴式混凝土搅拌机简图。
图1-1无轴式混凝土搅拌机简图
1.2无轴式搅拌机与卧轴搅拌主机相比具有的优越性
无轴式搅拌机与卧轴搅拌主机(如图1-2)相比有以下一些优点：
（1）解决了混凝土搅拌中普遍存在的抱轴问题。
（2）避免了因搅拌臂自重而产生的弯矩。
（3）避免了因搅拌臂的布置所产生的偏心力对轴端的冲击，延长了轴端密封的使用寿命。
（4）卧轴搅拌机的搅拌臂与连接套数量较多，占用罐腔的空间大，减少了罐腔的有效容积，无轴搅拌机搅拌装置结构轻巧，构思灵活，采用简单而流畅的螺旋带臂座，有效提高了罐腔的有效几何容积。
（5）无轴式搅拌机无需更换搅拌臂，维修方便，降低了工人的劳动强度。
（6）减少了因抱轴所需的冲洗次数，节约了用水，而且减少了环境污染，节约了
