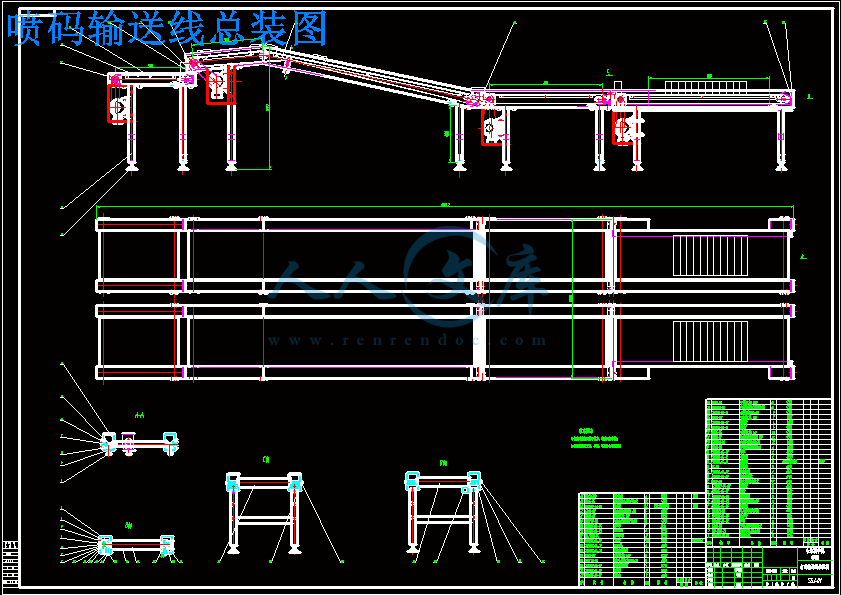

喷码输送线总装图.dwg

外文翻译--带式输送机.doc

大带轮.dwg

封皮及任务书.doc

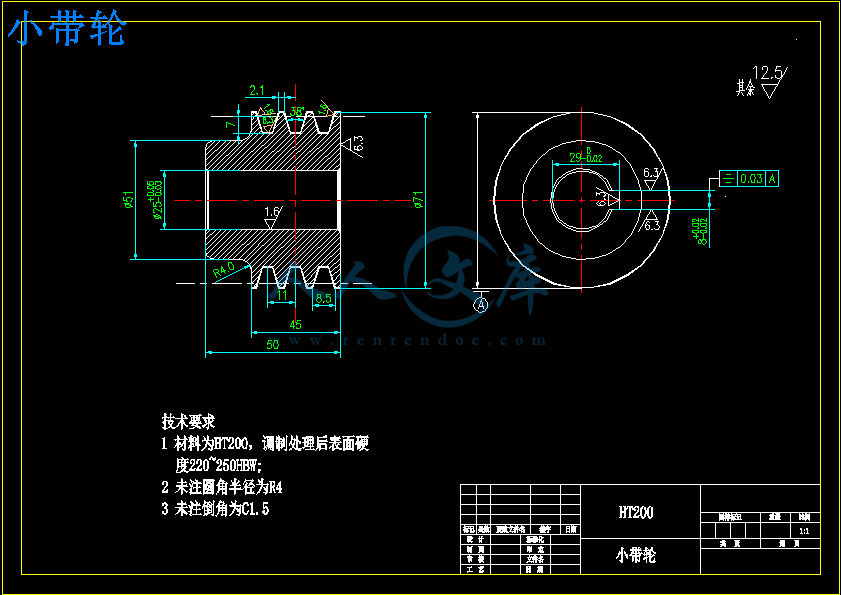

小带轮.dwg

整条烟喷码线及码垛机构的设计论文.doc

码垛机装配图.dwg

轴承座.dwg

摘   要

　　　本次设计是关于输送机、码垛机的设计。首先对胶带输送机、码垛机作了简单的概述；接着分析了带式输送机、码垛机的选型及计算方法；然户根据这些设计准则与计算选型方法按照给定的参数要求进行选型设计；接着对所选择的输送机和码垛机各主要部件进行了校核。普通型带式输送机由三个主要部件组成：传动装置、拉紧装置及胶带；码垛机由推出机构、步进机和气压系统等组成。最后简单的说明了输送机和码垛机的安装与维护。目前，胶带输送机正朝着长距离，高速度，低摩擦的方向发展，近年来出现的气垫式胶带输送机就是其中一个。在胶带输送机的设计、制造以及应用方面，目前我国与国外先进水平相比仍有较大差距，国内在设计制造带式输送机过程中存在着很多不足；码垛机是机、电一体化高新技术产品，中、低位码垛机可以满足中低产量的生产需要。

　　　 本次设计代表了设计的一般过程，对今后的选型设计工作有一定的参考价值。

关键词  带式输送机;码垛机;选型设计;主要部件

Abstract

　　　This design is about conveyors, palletizers design. First, belt conveyor , stacking machine briefly outlined ; then analyzes the selection and calculation methods conveyor, stacking machines ; contingent households calculated based on these design criteria and selection process according to the given parameters required be the type design ; then on conveyors and palletizers all major components were selected check . Normal belt conveyor consists of three main components: gear, and belt tensioning device ; palletizer launched by the agency , stepping machines and pneumatic system components. Finally, a brief description of the installation and maintenance of conveyors and stacker machines. Currently, the belt conveyor is moving in the direction of long-distance, high-speed, low- friction development , in recent years the cushion belt conveyor is one of them . In the belt conveyor design, manufacture and application of China's current compared with foreign advanced level there is still a wide gap between the country there are many deficiencies in the design and manufacture of conveyor process ; palletizer is a mechanical, electrical integration high-tech products , the low stacking machine to meet the production needs of the low yield.        This design represents a general process of design , selection of design work for the future has a certain reference value.Keywords   belt conveyors； palletizers ； selection and design ； the main components

目  录

摘要I

AbstractII

第1章  绪论1

1.1研究的目的和意义1

1.2本课题主要研究内容1

1.3课题的基本内容1

1.4研究方案及目标  1

1.5为完成课题所需的条件2

第2章 带式输送机、码垛机的概述3

2.1带式输送机的应用3

2.2带式输送机的分类3

2.3带式输送机的机构与工作原理3

2.4带式输送机的发展与现状3

2.5码垛机的应用4

2.6码垛机的分类4

2.7码垛机的工作原理4

2.8码垛机的发展与现状4

2.9本章小结5

第3章  带式输送机和码垛机的设计6

3.1  带式输送机设计的技术参数6

3.2  输送机带速的选择6

3.3  输送带宽度的计算选择6

3.4  圆周驱动力7

3.4.1计算公式8

3.4.2主要阻力计算8

3.4.3倾斜阻力计算9

3.5  传动功率计算10

3.5.1传动轴功率（PA）计算10

3.5.2电动机功率计算11

3.6输送带张力计算12

3.6.1输送带不打滑条件校核13

3.6.2输送带下垂度校核14

3.6.3各特性点张力计算14

3.6.4传动滚筒、改向滚筒合张力计算16

3.7传动滚筒最大扭矩计算16

3.8拉紧力计算17

3.9输送带强度校核计算17

3.10驱动装置的选用与设计17

3.10.1电机的选用17

3.10.2液力耦合器19

3.10.3联轴器19

3.11 码垛机的设计选型及介绍20

3.11.1电动机的计算选取20

3.12本章小结22

第4章  输送带的计算选型23

4.1输送带的结构23

4.2覆盖胶的性能及适用情况25

4.3输送带的带芯25

4.4本章小结27

第5章  输送机部件的选用28

5.1传动滚筒28

5.1.1传动滚筒的作用及类型28

5.1.2传动滚筒的选型及设计28

5.1.3传动滚筒的结构28

5.1.4传动滚筒的直径验算29

5.2托辊30

5.2.1托辊的作用与类型30

5.2.2托辊的选型31

5.2.3托辊的校核33

5.3制动装置34

5.3.1制动装置的作用34

5.3.2制动装置的种类34

5.3.3制动装置的选型35

5.4改向装置35

5.5拉紧装置36

5.5.1拉紧装置的作用36

5.5.2张紧装置在使用中应满足的要求36

5.5.3拉紧装置在过渡工况下的工作特点36

5.5.4拉紧装置布置式应遵循的原则37

5.5.5拉紧装置的种类及特点37

5.6码垛机设备的维护与保养38

5.7本章小结39

结论40

致谢41

参考文献42

第1章  绪  论

1.1  研究的目的和意义

　　　整条烟喷码线及装箱机构的设计分为：整条烟的输送机、打码输送机、自动装箱机部分组成。适用于中小城市规模销售，做到喷码到户。该机械结构只适用于常见包装方式的整条烟。

　　　 该系统的研制，就是净化烟草行业的销售市场，有效地控制假冒伪劣烟充斥市场，更有效地保护消费者的利益，做到专买专卖。

1.2 本课题主要研究内容

　　　根据市场和目前技术状况的分析以及对现有技术成果的分析、消化和吸收，以经济性、实用性和可靠性等原则，制定总体设计方案，采用优化设计

的方法总体结构设计，在此基础上设计出输送机和码垛机。

1.3 课题的基本内容

　　　根基市场和目前技术状况的分析以及对自身技术成果的分析、消化、和吸收，以经济性、实用性和可靠性等原则，制定总体设计方案，采用优化设计的方法总体结构设计，在此基础上设计出输送机和码垛机。

1.4   研究方案及目标

　　　方案：理解输送机、码垛机的工作原理，广泛收集国内外相关资料，对各种主要研究成果进行整理分析并结合老师所给技术参数设计计算出各部件的外形尺寸。画出设计图，并对所设计的结构进行相应的校核。

　　　目标：设计出结构合理的输送机、码垛机结构，并对此基础上进行校核，使输送机、码垛机能接近合理结构。

1.5  为完成课题所需的条件

熟练掌握设计思路；了解并掌握校核各零件的计算公式；能快速准确的通过网络查阅所需材料；熟练应用CAD等制图软件及工具。　　　第2章 带式输送机和码垛机的概述

2.1  带式输送机的应用

　　　带式输送机是连续运输机的一种，连续运输机是固定式或运移式起重运输机中主要类型之一，其运输特点是形成装载点之间的连续物料流，靠连续物料流的整体运动来完成物流从装载点到卸载点的输送。在工业、农业、交通等各企业中，连续运输机是生产过程中组成有节奏的流水作业运输线不可缺少的组成部分。

2.2  带式输送机的分类

　　　带式输送机分类方法有多种，按运输物料的输送带结构可分为两类，一类是普通型带式输送机，这类带式输送机在输送带输送物料的过程中，上带呈槽形，下带呈平形，输送带有托辊托起，输送带外表几何形状均为平面；另外一类是特种结构的带式输送机，各有各的输送特点。

2.3  带式输送机的机构与工作原理

　　　带式输送机由输送带、驱动装置、托辊、机架、拉紧装置和制动装置等组成。输送带绕经驱动滚筒和改向滚筒形成环形封闭带。上下两股输送带分别支撑在上托辊和下托辊上。拉紧装置保证输送带正常运转所需的张紧力。工作时，驱动滚筒通过摩擦力驱动输送带运行。物料装在输送带上与输送带一同运动。通常利用上股输送带运输物料，并在输送带绕过机头滚筒改变方向时卸载。必要时，可利用专门的卸载装置在输送机中部任意点进行卸载。

2.4  带式输送机的发展与现状

　　　 国外带式输送机技术的发展很快，其主要表现在2个方面：一方面是带式输送机的功能多元化，应用范围扩大化；另一方面是带式输送机的技术与装备有了巨大的发展，尤其是长距离，大运量，高带速等大型带式输送机已成为发展的主要方向，其核心技术是开发应用于带式输送机动态分析与监控技术，提高了带式输送机的运行性能和可靠性。我国生产制造的皮带输送机的品种、类型较多。在“八五”期间，带式输送机的技术水平有了很大提高，如大倾角长距离带式输送机成套设备，高产高效工作面顺槽可伸缩带式输送机等均填补了国内空白，并对带式输送机的减低关键技术及其主要元部件进行了理论研究和产品开发，研制成功了多种软件起动和制动装置以及PLC为核心的可编程电控装置，驱动系统采用调速型液力耦合器和行星齿轮减速器。

2.5  码垛机的应用

　　　码垛机是机、电一体化高新技术产品，中、低位码垛机可以满足中低产量的生产需要。可按照要求的编组方式和层数，完成对料袋、胶块、箱体等各种产品的码垛。最优化的设计使得垛形紧密、整齐。

2.6  码垛机的分类

　　　码垛机按智能化水平分为：机器人码垛机和机械式码垛2种。机械式码垛机可以分为：龙门式码垛码垛机、立柱式码垛机、机械臂式码垛机。

　　　码垛机按照行业分为：食品饮料行业码垛、水泥自动装车码垛机、工业品码垛机等。

2.7 码垛机的工作原理

　　　平板上工件符合栈板要求的一层工件，平板及工件向前移动直至栈板垂直面。上方挡料杆下降，另三方定位挡杆起动夹紧，此时平板复位。各工件下降到栈板平面，栈板平面与平板底面相距10mm,栈板下降一个工件高度。往复上述直到栈板堆码达到设定要求。

2.8  码垛机的发展与现状

我国包装机械起步较晚，解放后轻工业开发了一批专用包装设备，为饮料厂、卷烟厂、火柴厂配套，尚未形成行业。80年代初，包装机械作为新兴的工业部门开始发展起来，经过近二十年的艰苦努力，一支从包装设备科研、设计、生产制造及教育管理的行业队伍已经形成，并初具规模，产品品

第3章  带式输送机、码垛机的设计

3.1  带式输送机设计的技术参数

　　　参数和工作条件

输送物料：整条烟

物料特性：1）块度：0-400mm

                       2）密度：0.9kg∕m3

                       3）在输送带上堆积角：p=23°

       （3）工作环境：室内、干燥

       （4）输送系统及相关尺寸：1）运距：10m

          2）倾斜角：β=16°

3.2  输送机带速的选择

　　　输送带的带速很大程度上取决于所输送的物料的特性、所期望的输送能力和所采用的输送带的张力。

　　　块状易碎的物料会有带速的限制。当输送带和所输送的物料通过托辊时，较低的带速可以使易碎的物料在装料和卸料点处不会发生跳动和碎裂。本设计的输送物料为块状易碎物料，根据所需要的输送量计算得带速为1.6m∕s。
