摘 要
颚式破碎机按动颚的运动特征，可以分为简单摆动性、复杂摆动性和混合型三种型式。人们关注的是如何提高破碎机的效率，降低功率消耗。因此现在最重要的课题是研制能量消耗低、生产能力大、易损零件寿命长、性能安全可靠的破碎设备。

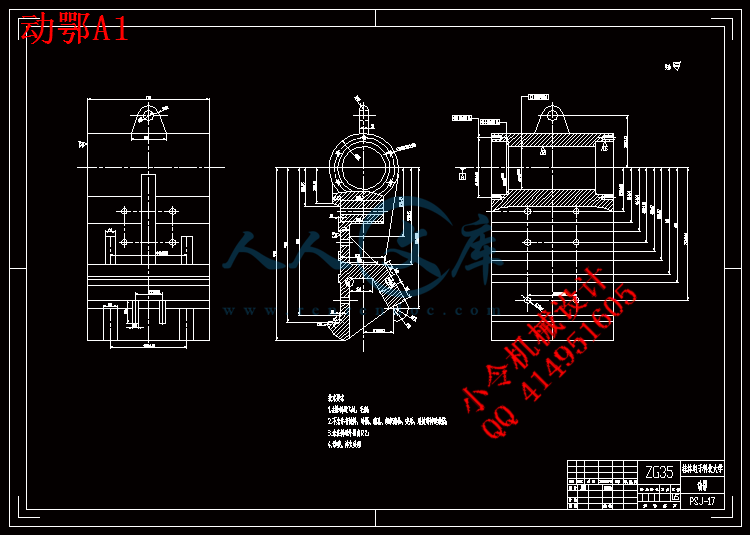

本文主要是对PE600×900复摆式颚式破碎机设计计算。复摆式颚式破碎机由动颚在偏心轴带动下作复杂往复的一般平面运动而得名，动颚上点的运动轨迹一般是封闭曲线。因为复摆式颚式破碎机的偏心轴上负荷很大，所以一般制成中、小型，破碎比最大可达10。在工作过程中，偏心轴逆时针旋转，对装入的物料有向下退和夹持的作用力。复摆式颚式破碎机主要有机架、偏心轴、动鄂、动鄂衬板、定额衬板等部件，包括调整装置、安全保护装置和密封防尘装置。本论文主要研究复摆颚式破碎机的运动分析、结构参数、性能参数、电动机的选择、偏心轴的设计校核、V带的计算、传动方案的比较确定、偏心轴的优化改进措施、调整装置和安全保护装置。
关键词：复摆式颚式破碎机；传动；功率消耗
Abstract
Jaw crusher can divide into simple, complex and mixed swing types by the motion feature of jaw. what people concern is how to improve the efficiency of the crusher, reduce power consumption. So now the most important task is to develop low energy consumption, large capacity, long life wearing parts, performance, safety and reliability of the crushing equipment.
This article is about a PE600 × 900 complex pendulum jaw crusher design and calculations. Complex tilting jaw crusher named after jaw reciprocating complex motion in general plane which driven by the eccentric shaft. Moving trajectory of the point on the jaw is generally closed curve. Because the eccentric shaft load is large, so the complex pendulum jaw crusher is generally small or medium size and broken up can be more than 10. In operation, the eccentric shaft is rotated counterclockwise, the material has the back downward and the clamping force. Complex pendulum jaw crusher are made of main frame, eccentric shaft, moving jaw, movable jaw liners, a fixed lining and other components, including the adjustment devices, security protection devices and sealed dust devices. In this articles are mainly researched compound pendulum jaw crusher motion analysis, structural parameters, performance parameters, select the motor, the eccentric shaft design check, calculate V belt, compared to determine the transmission scheme, the eccentric shaft optimization improvements, adjustments equipment and safety devices.
Keyword：Jaw crusher; drive; power consumption
目 录
前言 1
1 颚式破碎机的意义和现状发展 2
1.1 颚式破碎机破碎物料的意义 2
1.2 颚式破碎机的应用 2
1.3 颚式破碎机的现状和发展 2
1.3.1破碎机的现状 2
1.3.2破碎机的发展 3
2 颚式破碎机类型和工作原理 4
2.1 颚式破碎机的类型 4
2.2 复摆型（复杂摆动型）颚式破碎机工作原理 6
2.3 复摆型颚式破碎机的优缺点 7
2.4 复摆型颚式破碎机的结构 7
3 颚式破碎机主要零部件和基本数据 9
3.1 传动件 9
3.2 机架 10
3.3 动颚 10
3.4 动颚衬板和定颚衬板 11
3.5 偏心轴与其转速n 12
3.6 飞轮 12
4 PE600×900型颚式破碎机的结构参数计算设计 15
4.1 行程特性值 15
4.2 啮角α 15
4.3 动颚的水平行程 16
4.4 偏心距e 16
4.5 动颚轴承中心距给矿口平面的高度h 16
4.6 偏心距e对连杆长度的比值 17
4.7 推力板长度K 17
4.8 连杆长度 17
4.9 悬挂高度 17
4.10 传动角 17
5 PE600×900型颚式破碎机的性能参数计算设计 18
5.1 破碎力计算 18
5.2 最大破碎力 19
5.3 主轴转速 20
5.4 电动机功率 20
5.5 电动机选择 20
5.6 生产能力 21
5.7 轴功率 22
6 偏心轴的结构设计及尺寸确定 24
6.1 偏心轴的结构设计 25
6.2 偏心轴细部 26
6.3 偏心轴校核 26
7 V带、带轮和飞轮设计 28
7.1 确定计算功率 28
7.2 带轮的结构设计 29
7.3 传动方案的比较和选择 30
7.4 飞轮的设计 30
8 优化改进措施和调整装置 32
8.1 采用外锥套代替平键联接 32
8.2 偏心轴的改进 32
8.2.1改进前的状况 32
8.2.2修复改进措施 33
8.2.3改进效果 33
8.3 调整装置 34
8.4 过载保护装置 34
8.4.1剪切销安全联轴器的过载保护 34
8.4.2传动链其它位置的过载保护 35
8.5 密封防尘装置 35
9 结论 36
谢辞 37
参考文献 38
前言
从第一颚式破碎机的问世，颚式破碎机已经有140年的历史，在改善的过程，其结构和性能进行了改进。因为颚式破碎机结构单一、工作性能可靠、使用维修容易等优点，所以在冶金、矿山、建材、化工、煤炭等行业被普遍利用。为了改良颚式破碎机整体性能和提高工作效率，国内外研制了各类型号颚式破碎机。
复摆颚式破碎机主要是由动颚衬板和固定衬板组成。动颚衬板做往复运动的固定衬板的相对运动，周期接近和分离，动颚衬板和固定衬板之间的物料时，分裂和弯曲和破碎。复摆颚式破碎机重量轻，主要包括：结构简单，连接杆，支架，轴和一对轴承，并与单摆颚式破碎机生产效率高的机器的规格。复摆颚式破碎机主要适用于破碎中硬度物料，多用于中、细碎，破碎比可达。随着科学技术机械工业的提高，复摆颚式破碎机倾向大型化方向发展。所以，一个合理的传动装置可以使复摆颚式破碎机运行的更加顺利，工作更加合理有效。动颚的优化设计可使磨损速度降低，振动、噪音和载荷冲击都会减少，也减轻工作人员的劳动强度，提高生产效率，提高了产品质量，降低制造成本。
颚式破碎机的粉碎工作在动颚衬板和定额版之间进行，装配在机架上的一块颚板称为定颚板，固定在往复运动动颚 上的另一块衬板称为动颚板，颚板表面一般加工成齿形。动颚板、定颚板以及侧衬板构成了一个破碎腔，所以颚式破碎机的迸料口和排料口都是长方形。破碎机的命名规范用进料口宽度×长度（B×L）。我国研制的复摆颚式粉碎机规范机型中，用汉语拼音字头P(破)，E(颚)和B×L(mm)来表示其规格。例如，进口600mm×900mm复摆颚式破碎机，本论文由PE600×900表示。
1 颚式破碎机的意义和现状发展
1.1 颚式破碎机破碎物料的意义
(1)增加物料的比表面积。物料粉碎之后，比表面积会增加，提高了物料物理作用的效果和化学反应的速率。例如，几个不同的固体材料的混合物，如果对象是破碎的和更细，混合均匀度较高。(2)可以制备为工业所用的物料。经过破碎、筛分物料量大，能满足材料不同粒度的要求，该材料可用于土木工程施工，可以配制混凝土，他们在民间，已被广泛应用于水利工业。(3)使物料中的有用矿物分离。物料分为单金属矿，以及多金属矿，原矿多为一些品质很低的物料，将原矿破碎筛分后，可以将有用金属、脉石和有害杂质分离开来，除去有害杂质从而得到高品质的精矿。(4) 为原料的粉碎。磨矿过程需要小于1.5mm的材料，由材料的断裂提供。
1.2 颚式破碎机的应用
颚式破碎机是广泛应用于工业部门的挖掘、民用和化工等，该机主要用于各种材料的硬度高于7级。颚式破碎机材料硫铁矿石、石灰石、重晶石和青金石。使用的颚式破碎机的生产过程，应事先设定控制进给速度装置，预筛选和检查筛选，将原料粉碎后粒度均匀，破碎率显著降低，提高产品质量。
按最大给料粒度选择型破碎机。生产小于550吨/小时，倾向于选择颚式破碎机；应用于中、细碎，且在生产量较小时选用颚式破碎机。
1.3 颚式破碎机现状与发展
1.3.1颚式破碎机现状
海内颚式破碎机类型比较齐备，依然是传统复摆颚式破碎机得到广泛的使用，各制造厂的产品质量出入很小，为缩小差距与国外产品的差距，尽快抢先世界先进水平，刻不容缓是提高和发展颚式破碎机研究设计水准。
国内机械设计研究所和大学已经与工作机械厂共同研制成功的双腔颚式破碎机。其特征是将周期间断工作变成连续工作状态，大大提高了破碎机工作功用。
美国某破碎机公司成功研制了一种倾斜式颚式破碎机，传
