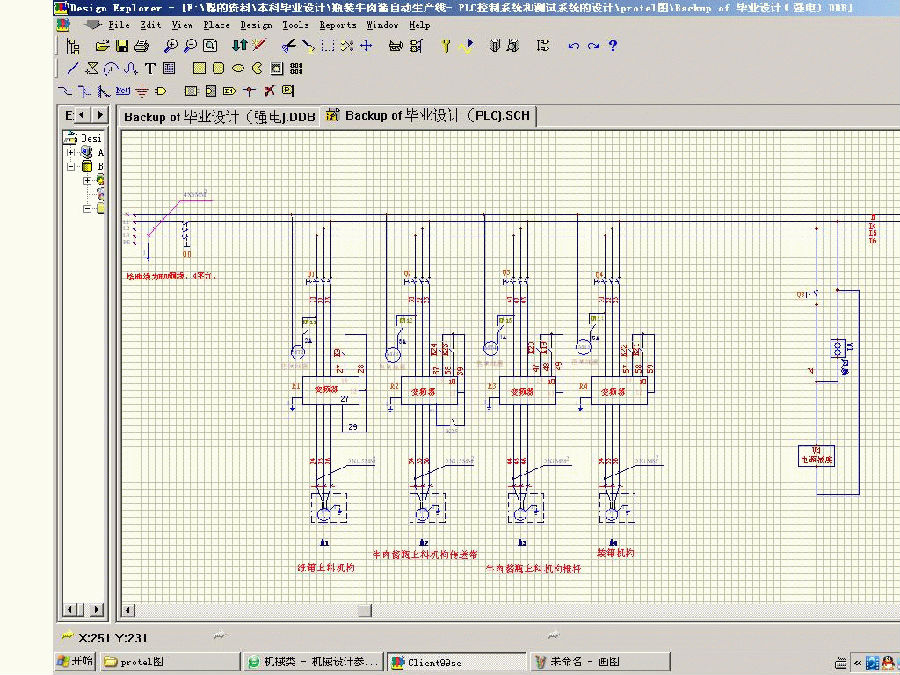

protel图

说明.txt---(点击预览)

BA180A~1.DDB

Backup of BA180A~1.SCH

Backup of Backup of Backup of 毕业设计（强电).SCH

Backup of Backup of Previous Backup of 毕业设计（PLC）.SCH

Backup of Backup of 毕业设计（强电).DDB

Backup of Backup of 毕业设计（强电).SCH

Backup of Previous Backup of 毕业设计（PLC）.DDB

Backup of Previous Backup of 毕业设计（PLC）.SCH

Backup of Previous Backup of 毕业设计（PLC）1.DDB

Backup of Previous Backup of 毕业设计（PLC）2.DDB

Backup of 毕业设计（强电).DDB

Backup of 毕业设计（强电）.SCH

Previous Backup of Backup of Previous Backup of 毕业设计（PLC）.SCH

压缩包内文档预览：

编号：402392 类型：共享资源大小：737.08KB 格式：RAR 上传时间：2015-01-30 上传人：QQ14****9609 IP属地：陕西

30
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 基于plc控制系统瓶装牛肉自动生产线测试系统基于PLC控制系统的瓶装牛肉酱自动生产线测试系统设计

资源描述：

瓶装牛肉酱自动生产线- PLC控制系统和测试系统的设计

瓶装牛肉酱自动生产线测试系统的设计

plc程序

protel图

基于PLC控制系统的瓶装牛肉酱自动生产线测试系统的设计【优秀PLC控制设计】

【带任务书+开题报告+41页@正文16900字】【详情如下】【需要咨询购买全套设计请加QQ1459919609 】.bat

任务书.doc

开题报告.doc


瓶装牛肉酱自动生产线PLC控制系统和测试系统的设计正文.doc


瓶装牛肉酱自动生产线－PLC控制系统和测试系统的设计

任务书

一、毕业论文（设计）任务

课题内容:

设计瓶装牛肉酱自动生产线的PLC控制系统和测试系统，采用PLC控制系统控制生产线的运动，并采用传感器监控生产状态。

设计依据：

1. 瓶装牛肉酱容量为230g，计量误差控制在±2g；

2. 瓶装牛肉酱尺寸：底部直径120mm，开口直径90mm，瓶高200mm；

3. 要求工作稳定，使用寿命10年；

4. 生产能力： 50瓶／min；

5. 瓶装牛肉酱为36瓶一箱包装。

课题任务要求:

独立完成任务，通过设计，主要是使学生系统熟悉和掌握机电控制知识等，培养学生具有综合运用所学的有关理论知识去独立分析、解决实际问题的能力，为其今后从事有关实际工作打下良好基础。

本设计难度较大，每位学生应本着实事求是的态度，注重理论与实践相结合，积极主动地进行调查、预测、计算、分析和论证；设计成果应体系完整、结构严谨、层次分明，观点概念表达准确、清晰，资料数据真实可靠、选用合适，方案设计切实可行、特色突出，各类计划安排合理，计算方法应用得当、结果正确，分析论证充分、有理有据，格式、图表和写作规范、统一。

课题完成后应提交的资料（或论文、设计说明书、调查报告、图表、设计图纸、软件、实物）：

1）熟悉毕业设计（论文）任务书，查阅有关资料，填写开题报告；

2）翻译有关技术资料，应有书面成果；

3）完成PLC控制程序和确定测试传感器；

4）提交设计说明书和控制程序流程

主要参考文献与外文翻译文件（由指导教师选定）：

1.王小玲.工业机械手的PLC控制.机电工程技术.2004年第33卷第09期

2.王永华.现代电气及可编程控制技术.北京航空航天大学出版社,2003,9

3.殷洪义. 可编程序控制器选择设计与维护.北京:机械工业出版社,2004

4.丁炜等.可编程控制器在工业控制中的应用.北京:化学工业出版社,2004

5.吴爱萍.PLC控制的设计技巧.工业控制计算机,2003

1、毕业论文（设计）装订成一本。（按顺序）

（1）封面（2）中文摘要

（3）英文摘要（4）论文目录

（5）论文正文（6）参考文献

（7）致谢（8）附录（过长公式的推演、图表、编写的程序等）

2、毕业论文（设计）附件装订一本。（按顺序）

（1）毕业论文（设计）任务书（2）开题报告

（3）需单独装订的图纸（4）外文原文（或影印件）

（5）中文译文

3、需要单独装订的图纸（设计类）按顺序装订成一本。

4、修改稿（经、管、文法专业）按顺序装订成一本。

5、论文电子文档（含扫描图片、CAD图）交由系（部）保存。

摘要

瓶装牛肉酱自动生产线是一类比较传统的生产线，随着国民经济的发展和人民生活的改善，这种自动生产线技术也得到了空前的发展。近年来，我国的瓶装牛肉酱需求量日趋增大，随着市场竞争的加剧与消费群体的日益成熟，对瓶装牛肉酱的要求也越来越高。但是我国的瓶装牛肉酱生产工业目前还存在许多不尽如人意的地方。由于瓶装牛肉酱自动生产线的控制复杂，目前我国大多数瓶装牛肉酱生产企业技术装备落后，自动化程度低，产品质量不稳定。如何提高瓶装牛肉酱生产的综合自动化水平，增强我国瓶装牛肉酱产业的综合实力和国际竞争力是一个刻不容缓的研究课题。为此，本文通过对瓶装牛肉酱自动生产线的控制及关键问题的分析，从硬件、软件两个方面对瓶装牛肉酱生产过程中的自动控制系统进行设计。整个系统分为两个部分。第一部分为可编程控制器(PLC)控制系统的设计，控制瓶装牛肉酱自动生产线的相关动作，主要完成对现场数字、模拟信号进行采集和处理以及对执行元件进行实时控制的功能。第二部分为测试系统的设计，通过PLC系统的内部信号对系统进行测试，并将结果显示到文本屏上，方便用户处理各种情况。

关键词：装箱机；瓶装牛肉酱； PLC

Abstract

Automatic production line of bottled sauce beef is one of traditional production line. With the development of civil economy and the improvement of demotic living condition，Bottled sauce beef industry has also been rapidly improved. But still，because of the complex technology of the bottled sauce beef production，there are many drawbacks，Such as behindhand technical equipments，rare application of automation，instable product quality. How to improve the integrated automation level in automatic production line of bottled sauce beef becomes a urgent research project. Thus，this paper designs the automatic production line of bottled sauce beef in hardware and software through analyzing the technology and the analysis of key issues. Two aspects of the bottled sauce beef process in the control system design. Adopting a classification system as a whole structure. The first class for the programmable logic controller(PLC), complete control of the main software interface and control process data monitoring, management and recording functions. PLC main sub-stations between the stations and through network connection, PLC and IPC network connection. The two class for Test System (PLC),system is tested by internal signal of PLC, and result is printed by the signal screen for convenient.

Key words: packing machine ; bottled sauce beef ; PLC

第1章绪论1

1.1 装箱机的定义1

1.2 装箱机的工作过程1

1.3 自动装箱机的工作原理1

1.4 装箱机的选择2

1.5 我国装箱机市场状况2

1.6 装箱机的技术发展趋势3

1.7 国外先进装箱机3

1.8 国内设备的技术创新4

1.9 毕业设计题目及基本参数5

第2章总体方案设计7

2.1 控制与检测设计所需要的的结构参数7

2.2 整体控制与检测方案设计及PLC的选用7

2.2.1整体控制与检测方案设计7

2.2.2 PLC控制与检测系统的选用8

2.3 纸箱上料机构的控制与检测设计8

2.4 牛肉酱瓶上料机构的控制与检测设计9

2.5 装箱机构的控制与检测设计10

第3章硬件电路设计12

3.1 硬件电路设计所需元器件12

3.1.1硬件电路设计所需元器件简介12

3.1.2硬件电路设计所需元器件分析与统计14

3.2 强电的电路设计15

3.2.1纸箱上料机构的电路设计15

3.2.2牛肉酱瓶上料机构的电路设计15

3.2.3装箱机构的电路设计16

3.3 PLC相关硬件的电路设计17

3.3.1纸箱上料机构的PLC电路设计17

3.3.2牛肉酱瓶上料机构的PLC电路设计17

3.3.3 PLC输出端的电路设计18

3.3.4 PLC其他端口的电路设计19

第4章软件程序设计20

4.1 程序初始准备工作20

4.1.1 上电清零程序设计20

4.1.2 复位指示灯程序设计20

4.1.3 缺料报警程序设计21

4.1.4 牛肉酱瓶上料满足装箱要求程序设计21

4.1.5 启动、急停程序设计22

4.2 手动程序设计22

4.2.1 手动控制各个电机动作的程序设计22

4.2.2 整机复位的程序设计23

4.2.3 手动部分结尾的程序设计24

4.3 自动程序设计24

4.3.1 纸箱上料的自动程序设计24

4.3.2 牛肉酱上料的自动程序设计25

4.3.3 推杆动作的自动程序设计25

4.3.4 装箱动作的自动程序设计26

4.4 报警程序设计27

第5章结论28

参考文献29

致谢30

附录一 PLC输入、输出批注表31

附录二 PLC程序设计指令表33

第1章绪论

1.1装箱机的定义

装箱机是一种将无包装的产品或者小包装的产品半自动或者自动装入运输包装的一种设备，其工作原理是将产品按一定排列方式和定量装入箱中（瓦楞纸箱、塑料箱、托盘），并把箱的开口部分闭合或封牢。按照装箱机的要求，它应具有纸箱成形(或打开纸箱)、计量、装箱的功能，有些还配有封口或者捆扎功能。包装机械是集机、电、光、声、磁、化、生、美为一体的高技术、高智能、高竞争的产品。发展速度快、更新速度快是它的一大特点。世界上一切高技术成果，都会在包装机械产品中得到应用。

自动装箱机用于完成运输包装，它将包装成品按一定排列方式和定量装入箱中，并把箱的开口部分闭合或封固。装盒机是用于产品销售包装的机械，它将经过计量的一份定量物料装入盒中，并把盒的开口部分闭合或封固。装箱机和装盒机均有容器成形(或打开容器)、计量、装入、封口等功能。

1.2装箱机的工作过程

在自动包装流水线中，装箱机是整线系统运行的核心，虽不是产品直接生产机械，但它却是实现生产自动化所必需的。装箱机用于完成运输包装，它将包装成品按一定排列方式和定量装入箱中，并把箱的开口部分闭合或封固。

参考文献

[1].Glenn Davis. Introduction to Packaging Machinery. USA: Packaging Machinery Manufacturers Institute(PMMI)，1997

[2].孙凤兰，马喜川. 包装机械概论. 北京: 印刷工业出版社,?2005

[3].鄢腊梅. 我国包装机械的现状分析及国际市场的开拓[J]. 中国包装工业，2001

[4].李越. 技术进步是中国食品包装机械的发展方向[J]. 中国包装，2003

[5].贺素良. 包装设备数字控制技术. 长沙: 国防科技大学出版社，2002

[6].许林成等. 包装机械原理与设计[M] . 上海科学技术出版社.，1988

[7].原魁. 变频器基础及应用. 北京: 冶金工业出版社，1997

[8].孙风兰. 食品包装机械学. 黑龙江科学技术出版社，1990

[9].高德. 包装机械设计. 北京：化学工业出版社,?2005

[10].赵淮. 包装机械产品大全. 北京:?化学工业出版社,?2003

[11].詹启贤等. 自动机械设计. 轻工业出版社，1987

[12].李国忱，孙风兰. 食品包装工程. 黑龙江教育出版社，1989

[13].金国斌. 现代包装技术. 上海: 上海大学出版社，2001

[14].徐景珩. 未来十年中国食品和包装机械发展趋势. 北京: 中国轻工业出版社，1995

[15].陆振曦. 食品机械原理与设计. 北京: 中国轻工业出版社，1995

[16].高军，吕金丽.装盒机构的设计.机械传动，2002(3)

[17].田耀华.药品装盒机的基木要求和发展前景. 中国制药装备，2005(12)

[18].杨日升.药品机包盒工艺初探. 印刷杂志，2005(10)

[19].邹慧君等.机械产品概念设计及其方法综述[J]. 机械设计与研究，1998

[20].彭国勋.论我国包装机械的振新之路[J]. 包装与食品机械，2004,(2)

[21].熊勇刚等.现代设计理论和方法在包装机械中的应用[J]. 包装工程，2002,(3)

[22].戴宏明.中国包装机械的发展战略研究[J]. 包装工程，2003, (3)

[23].赵淮.我国包装机械行业现状和提高技术水平的思路[J]. 中国机械工程，2003,( 3)

[24].关立文等.机械产品概念设计:综述与展望[J]. 机械设计2001,(8)

[25].林学翰，徐瑞红，张林桂.包装技术与方法[M]. 长沙:湖南大学出版社,1988

[26].彭国勋.包装机械浅论. 机械工业出版社，1985

[27].汤瑞.轻工机械设计. 同济大学出版社，1994

[28].牧野洋.自动机械机构学. 日刊工业新闻社，1980





内容简介：: 此程序用台达最新的PLC编程软件带有仿真器的WPLSoftv211软件查看。需要的话请联系我，不看这个文件也可以，用PDF的文件就可以通过毕业答辩了，要是想学习的话可以看这个原文件。0M1002 启始正向（ RUN的瞬间 On）脉冲ZRSTS0自动程序S10ZRSTY0凸轮电机Y10ZRSTM0M10ZRSTC0C10ZRSTT0T1026X2推杆上限位()Y12推杆复位指示灯28X4凸轮复位盘()Y13凸轮复位指示灯30X11曲柄复位()Y14曲柄复位指示灯32X25缺箱传感器()M100报警启动()Y7缺箱指示灯SETS100报警36X26缺瓶传感器()M100报警启动()Y11缺瓶指示灯SETS100报警40X5 瓶子计数1CNTC0K947X6 瓶子计数2CNTC1K9P.254X7 瓶子计数3CNTC2K961X10 瓶子计数4CNTC3K968C0C1C2C3()M1 36瓶满足装箱要求73X21手动按钮SETS5手动程序75X22自动按钮X23启动按钮SETS0自动程序78X24急停按钮ZRSTY0凸轮电机Y100ZRSTC0C100ZRSTM0M100报警启动ZRSTT0T100ZRSTS0自动程序S100报警104SS5手动程序X13凸轮电机按钮Y2推杆电机正转Y3推杆电机反转Y4装箱电机()Y0凸轮电机X14传送电机按钮Y2推杆电机正转Y3推杆电机反转()Y1传送电机X15推杆伸出Y1传送电机Y0凸轮电机Y4装箱电机()Y2推杆电机正转X16推杆缩回Y1传送电机Y0凸轮电机Y4装箱电机()Y3推杆电机反转X20曲柄按钮Y2推杆电机正转Y3推杆电机反转Y0凸轮电机()Y4装箱电机X17复位按钮X3推杆下限位SETY3推杆电机反转P.3X4凸轮复位盘SETY0凸轮电机X11曲柄复位SETY4装箱电机SETM4X3推杆下限位M4RSTY3推杆电机反转X4凸轮复位盘M4RSTY0凸轮电机X11曲柄复位M4RSTY4装箱电机X3推杆下限位X4凸轮复位盘X11曲柄复位RSTM4X3推杆下限位X4凸轮复位盘X11曲柄复位X22自动按钮SETS0自动程序167SS0自动程序Y2推杆电机正转Y3推杆电机反转Y4装箱电机SETY0凸轮电机TMRT0K5T0X4凸轮复位盘RSTY0凸轮电机X1吸嘴接近开关SETS1瓶上料185SS1瓶上料Y2推杆电机正转Y3推杆电机反转M1 36瓶满足装箱要求()Y1传送电机M1 36瓶满足装箱要求SETS2推杆出194SS2推杆出Y1传送电机Y0凸轮电机Y4装箱电机()Y2推杆电机正转X2推杆上限位SETS3推杆回P.4201SS3推杆回Y1传送电机Y0凸轮电机Y4装箱电机()Y3推杆电机反转X3推杆下限位SETS4装箱208SS4装箱TMRT1K5X11曲柄复位T1()M2M2Y2推杆电机正转Y3推杆电机反转Y0凸轮电机()Y4装箱电机X12记箱数CNTC4K10000ZRSTC0C3RET234SS100报警M100报警启动()Y5报警指示灯()Y6报警蜂鸣器ZRSTY0凸轮电机Y100ZRSTC0C100ZRSTM0M100报警启动ZRSTT0T100ZRSTS0自动程序S100报警RET264P.5264END请打印Backup of 毕业设计（强电）.SCH和Backup of Previous Backup of 毕业设计（PLC）.SCH两个文件。广东白云学院毕业论文（设计）任务书机电工程系机械设计制造及其自动化专业机械班题目瓶装牛肉酱自动生产线 PLC控制系统和测试系统的设计任务起止日期：年月日年月日学生姓名学号指导教师教研室主任年月日审查系主任年月日批准一、毕业论文（设计）任务课题内容:设计瓶装牛肉酱自动生产线的PLC控制系统和测试系统，采用PLC控制系统控制生产线的运动，并采用传感器监控生产状态。设计依据：1. 瓶装牛肉酱容量为230g，计量误差控制在2g；2. 瓶装牛肉酱尺寸：底部直径120mm，开口直径90mm，瓶高200mm；3. 要求工作稳定，使用寿命10年；4. 生产能力： 50瓶min；5. 瓶装牛肉酱为36瓶一箱包装。课题任务要求: 独立完成任务，通过设计，主要是使学生系统熟悉和掌握机电控制知识等，培养学生具有综合运用所学的有关理论知识去独立分析、解决实际问题的能力，为其今后从事有关实际工作打下良好基础。本设计难度较大，每位学生应本着实事求是的态度，注重理论与实践相结合，积极主动地进行调查、预测、计算、分析和论证；设计成果应体系完整、结构严谨、层次分明，观点概念表达准确、清晰，资料数据真实可靠、选用合适，方案设计切实可行、特色突出，各类计划安排合理，计算方法应用得当、结果正确，分析论证充分、有理有据，格式、图表和写作规范、统一。课题完成后应提交的资料（或论文、设计说明书、调查报告、图表、设计图纸、软件、实物）：1）熟悉毕业设计（论文）任务书，查阅有关资料，填写开题报告；2）翻译有关技术资料，应有书面成果；3）完成PLC控制程序和确定测试传感器；4）提交设计说明书和控制程序流程主要参考文献与外文翻译文件（由指导教师选定）：1. 王小玲.工业机械手的PLC控制.机电工程技术.2004年第33卷第09期2. 王永华.现代电气及可编程控制技术.北京航空航天大学出版社,2003,93. 殷洪义. 可编程序控制器选择设计与维护.北京:机械工业出版社,20044. 丁炜等.可编程控制器在工业控制中的应用.北京:化学工业出版社,20045.吴爱萍.PLC控制的设计技巧.工业控制计算机,2003同组设计者：注：此任务书由指导教师填写，如不够填写，可另加页。二、毕业论文（设计）工作进度计划表序号毕业论文（设计）工作任务工作进度日程安排周次123456789101112131415161718192012345678910 注：1. 此表由指导教师填写。2. 此表每个学生人手一份，作为毕业设计（论文）检查工作进度之依据。3. 进度安排请用“一”在相应位置画出。三、学生完成毕业论文（设计）阶段任务情况检查表时间第一阶段第二阶段第三阶段内容组织纪律完成任务情况组织纪律完成任务情况组织纪律完成任务情况检查记录教师签字签字日期签字日期签字日期注：1. 此表应由指导教师认真填写。阶段分布由各系自行决定。2. “组织纪律”一栏应按广东白云学院学生学籍管理办法规定，根据学生具体执行情况，如实填写。3. “完成任务情况”一栏应按学生是否按进度保质保量完成任务的情况填写。包括优点，存在的问题与建议。四、学生毕业论文（设计）资料袋要求：1、毕业论文（设计）装订成一本。（按顺序）（1）封面（2）中文摘要（3）英文摘要（4）论文目录（5）论文正文（6）参考文献（7）致谢（8）附录（过长公式的推演、图表、编写的程序等）2、毕业论文（设计）附件装订一本。（按顺序）（1）毕业论文（设计）任务书（2）开题报告（3）需单独装订的图纸（4）外文原文（或影印件）（5）中文译文3、需要单独装订的图纸（设计类）按顺序装订成一本。4、修改稿（经、管、文法专业）按顺序装订成一本。5、论文电子文档（含扫描图片、CAD图）交由系（部）保存。注：毕业论文（设计）资料袋由学校统一印刷学生送交全部文件日期学生（签名）指导教师验收（签名） /PLC/article/2009-4-17/5824-1.htm/v_show/id_XNzIzOTk3NDg=.html/v_show/id_XMTU5NTcwMzEy.html/v_show/id_XMTY3MDU3Mzk2.html/v_show/id_XMzQ1ODM3NzY=.html/v_show/id_XMTYwNTg5ODEy.html/v_show/id_XMTY3MDU3Mzk2.html广东白云学院毕业论文(设计)开题报告题目：瓶装牛肉酱自动生产线- PLC控制系统和测试系统的设计课题类型：论文设计综合学生姓名：关毅鹏学号： 0612014145班级： 06机械专业（全称）：机械设计制造及其自动化系别：机电工程系指导教师：孙晓辉2009年 11 月一、课题研究的目的、意义：本文通过对瓶装牛肉酱自动生产线的控制及关键问题的分析，从硬件、软件两个方面对瓶装牛肉酱生产过程中的自动控制系统进行设计。整个系统分为两个部分。第一部分为可编程控制器(PLC)控制系统的设计，控制瓶装牛肉酱自动生产线的相关动作，主要完成对现场数字、模拟信号进行采集和处理以及对执行元件进行实时控制的功能。第二部分为测试系统的设计，通过PLC系统的内部信号对系统进行测试，并将结果显示到文本屏上，方便用户处理各种情况。目前，世界各国对包装机械发展十分重视，集机、电、气、光、生、磁为一体的高新技术产品不断涌现生产高效率化、资源高利用化、产品节能化、高新技术实用化、科研成果商业化已成为世界各国包装机械发展的趋势这也是我国包装机械业的发展方向对于我国的包装机械生产企业，并不是求大求全，而是应求精求专。美国、日本、意大利的包装机械生产企业大部分规模不大，但专业化程度很高。资料显示，包括装箱机在年内全球的包装机械需求以每年5.3%的速度增长。全球市场上的包装机械（包括装箱机）大约有三分之一来自德国，销量名列全球第一，其次是美国、日本和意大利。我国一些跨国公司和外资企业使用的装箱机大部分都是从国外进口。有关信息显示，到2010年国内食品和包装机械市场总需求量将达到1100亿元，其中装箱机的市场需求量潜力巨大，仅中粮集团的30多条生产线，潜在销售额就达到2000万元左右。另外，装箱机在金属铁罐生产领域内的应用也具有非常大的市场。据调查，全国的制罐企业有一千多家，如果每个企业配置1至3台装箱机，那么市场容量为10003000台，销售额可达618亿元人民币。由此可见国内装箱机市场前景非常乐观。当前，我国包装机械行业正受到国际金融危机的影响和国际市场竞争的挑战，以价格竞争的销售策略已经不能显现企业的优势。抓住机遇，调整产品结构，以高科技产品提升企业竞争力是未来我国包装机械行业应对危机和挑战的唯一出路。面对我国装箱机的市场需求，包装机械企业应重点开发一批具有国际先进水平的全自动、多功能、节能、环保的现代化装箱机，提高国产装箱机的市场竞争力。专家指出，在开发装箱机产品中一定要充分体现出高效、高精、智能化、标准化、模块化、弹性化且具有多种切换功能、可拆卸以及节能、环保的设计理念。在引进、消化、吸收的基础上，开发出具有自主知识产权的国产品牌。1、模块化设计是未来包装机械设计的方向。模块化设计就是在一定范围内，在对不同功能或相同功能下的不同性能、不同规格的产品进行功能分析的基础上，划分并设计出一系列功能模块，通过模块的选择和组合可以构成不同的产品，换用一个或几个单元，即可应对包装产品的变化，满足不同产品装箱的需求。另外在设计中还要体现零件的可拆卸性。良好的可拆卸性可以使装箱机便于维护，所用易损件要便于回收和可再生利用，从而达到方便用户、节省成本和保护环境的目的。 2、均衡寿命设计是近年来提出的科学、环保设计理念。它要求在设计中尽量使每个零部件具有相同或相似的使用寿命。就装箱机而言，某种重要组成模块应具有较长的寿命，而易于损坏的模块要易于更换，对于一些关键部件和涉及到安全性的模块在设计时应考虑设计成可维修、便于检测的结构。3、人机工程设计在现代化的装箱机设计中也具有重要的意义。人机工程设计的目的是为减少装箱机使用中人的差错，发挥人和机械各自的特点以提高装箱机整体的可靠性。利用人机工程学原理设计装箱机的人机系统，包括要适于人的使用习惯，便于识别操作，保证安全问题和不易出错的防误操作设计等。这些都要通过机电一体化控制，利用计算机实现自动操作、自动数据收集、自动检验以及自动诊断来实现。二、本课题国内外研究的历史、现状和研究目标：近年来，国外一些厂商通过对技术的不断改进，使装箱机性能更好地适应了自动化、多功能及高效率的要求。SWF公司推出的DP320装箱机，具有高速、适应性广、用户界面友好等特点。该设备的装箱速度达到每分钟25箱，可以连续包装不同规格的玻璃、塑料或金属容器，适用的包装方式与容器尺寸范围很广。 DP320具有一系列的独特性能，包括垂直纸箱输送、PLC控制、安全保护自锁、拥堵自动截至传感器等。还配有规格更换辅助装置、NEMA 12电控系统，下游还设有一个光电控制器以实现自动启动或停机。该机器采用纸箱带式输送，配备低压气动装置和塑料带以实现平稳输送。Douglas设备公司最新推出的Axiom系列新型装箱机通过采用伺服系统间歇运动控制纸箱包装过程，使生产速度提高50%，而运动范围则缩小30%。Axiom系列采用第三代伺服设计，通过动态增强位置重复精度以及简化失误检测与恢复，使生产效率大幅提升。该设备的不锈钢网板以及零部件数减少了50%，可有效减少设备维护和配件更换等所需时间。ABC公司推出的新型装箱机在装箱同时，可以在高速生产线上直接完成纸箱表面印刷。通过这台设备，客户可以在生产线上直接完成企业商标、产品批号、产品说明等信息的印制。这种新型设备具有良好的适应性，当装箱完成时，相关的图案、文字就同时出现在纸箱的各个部分，如顶部、侧面、角部或端部。包装制造商不再需要购买多色印刷头、纸箱旋转与定位设备，这些设备不但价格昂贵而且会影响生产线速度。该机可实现纸箱双侧打码以及在包装与封箱两端加注运输标志，即采用一个印刷头能够完成纸箱的双侧印刷，或采用两个印刷头完成四面印刷。如果纸箱干净、平整，可以获得最佳的印刷清晰度。印刷控制系统可以安装于纸箱控制板旁边，易于纸箱规格更换或印刷数据切换。它每分钟可以完成35箱的包装我国的装箱机制造业起步较晚，目前国内专业装箱机的生产企业只有十几家。国产装箱机与世界先进水平还有较大的差距，还不适应国内市场需求和国际市场的竞争环境。国产设备在自动控制、自动化程度和加工精度等方面还比较落后。性能不稳定、结构复杂、耗能、维修麻烦、效率低是国产装箱机需要解决的主要问题。针对上述情况，我国有的啤酒企业的工程技术人员，针对啤酒装箱机性能单一的弊端，设计出了新型直线连续式啤酒装箱机，可以适应各种产量的包装生产线，动力配置只有0.12kw。简洁的抓瓶头结构，简化的装卸方式，较低的压缩空气噪音和设备重量，以及方便的操作与维修，显著降低了能耗并提高工作效率。其次，要进行我国包装机械业的结构调整在“十五”期间乃至2010年，我国包装机械业要着重进行产业结构、产品结构和组织结构的调整在产业结构调整上要提高生产集中度，促进专业化、系列化生产，提高产品质量和对市场的适应能力；要积极发展和扶持一批拥有名牌产品的重点骨干企业，加快现代企业制度的建立和完善.形成行业排头兵.参与国际市场竞争，从而加快产业提升在产品结构调整上，要改变目前产品结构中以低技术含量为主的状况，淘汰一批低效高耗的、低档次、低附加值的、劳动密集型的产品，学习国外先进技术，开发生产高效低耗的、产销对路的大型成套设备和高新技术产品，开发出“新、奇、特”的包装设备，加速包装机械的更新换代，开拓国际市场。在组织结构调整上，要成立跨部门的企业集团，树立大行业的全局观念，进行组织结构优化组合，实现行业资产优化配置，统一思想，强化管理，形成优势互补、分工合作、共同发展的新格局。发展中高档设备，努力提高技术含量，把产品做精、做细、做专、做强，靠技术进步来推动行业的发展。近年来，国产装箱机在产品结构升级和技术创新方面也取得了较大的进展。江西德赛特包装机械设备有限公司研制成功的多功能全自动装箱机在多项性能指标上都达到了国际先进水平。这项多功能全自动装箱机适用各种规格圆形瓶、扁形瓶、方形瓶。其特点是可以根据装箱要求，能将产品自动分道理排。在控制上，它采用伺服系统，因而定位准确、动作稳定，可以自动完成瓶子提升、移动、降落的装箱动作，抓瓶器还可以将瓶子自动装进带隔板的纸箱内。该机结构设计的合理性体现在：运动由伺服驱动器和变频器控制的电机驱动，起步和终止均缓慢平稳；装箱速度采用变频器进行无级调速，生产效率极高，生产速高达1000090000瓶/小时；更换不同瓶型时，只需要更换夹瓶机构即可。该装箱机采用现代显示技术触摸屏，设备常见故障可自行分析、诊断，并排除。产品除了设置保护罩，还配备光电安全保护装置，当装箱过程中出现缺瓶、缺箱、堵箱、错位等现象时，能立即自动停机，保护机器。该公司正在开发一种适用于异形铁罐及PET瓶等高度不同的非标容器的装箱机，现在已经突破了倒罐、卡罐、吸罐导向、精确定位等一系列技术和制造难题，即将完成试制，投入批量生产。大连佳林设备制造有限公司近日研制成功的润滑油全自动装箱机通过抓住塑料瓶的瓶颈每次可以将1230瓶产品进行装箱，每小时装瓶数量达到7000瓶，这在国内处于领先水平。该装箱机通过真空泵控制抓头上的真空或是通过电磁的吸、放来实现抓放产品。它通过机械运转，气动和机电控制把产品准确可靠地从输瓶台上装入纸箱。该设备运行平稳，动作协调，通过变频电机独立驱动不同的机械机构使产品提升、平移、降落，并与气动、电、光控制相结合实现自动化操作。它采用无压力输送，输箱通道采用三段（进箱段，装箱段，出箱段）无压力控制设计，由变频驱动的减速电机来实现快速进箱、装箱及出箱。此外，它采用两组箱体底部定位，不但定位效果好，还减少了因纸箱外型尺寸差异所造成的故障停机。为了满足食品包装的要求，该设备还使用了无油润滑的气动元件，大部份运动部件之间均采用了终生不需要注油润滑的人性化设计，避免了油的污染，也减少了用户的维护成本。三、本课题研究的基本内容和方法：本设计的主要设计内容为瓶装牛肉酱装箱机的上料装置设计、酱瓶装箱装置设计。完成的主要工作有：1. 综述了瓶装牛肉酱装箱机的发展历程，发展现状及发展战略。我国早期的瓶类生产装箱主要是采用手工装箱，后来随着生产的发展和技术的进步，逐渐采用机械化装箱。2. 确定了总体方案、硬件电路设计、软件程序设计的内容。3. 设计了纸箱上料机构的控制与检测设计。 4. 设计了牛肉酱瓶上料机构，通过电机驱动齿形带对牛肉酱进行定量输送。5. 设计了装箱机构，将瓶装牛肉酱装入纸箱内，同时控制完成纸箱的折叠封合。本机总体上具有较高的性价比，具有很强的竞争力和很好的发展前景。四、课题研究的步骤及进度安排：本设计步骤及进度安排：1总体方案设计、控制系统设计与检测系统设计,并拟订控制草案；（08年12月下旬）2. 翻译英文资料；（09年1月上旬）3纸箱上料机构控制设计和检测系统设计，完成相应电气图；（09年1月中旬2月下旬）4牛肉酱瓶上料控制设计和检测系统设计，完成相应的电气图；（09年3月上旬）5装箱装置控制设计和检测系统设计，完成相应的电气图；（09年4月底前）6PLC程序梯形图设计；(09年4月中旬)7. 编写毕业设计说明书；（09年4月底前）8. 整理、完善毕业设计，准备答辩.（09年5月上旬）五、课题的成果形式：1）设计说明书：不少于10000字2）设计图纸：电气图 2张 PLC程序梯形图 5页3）不少于2000字的英文翻译。六、其他有关问题或保障机制：指导教师意见指导教师签名：月日专业教研室意见教研室主任签名：月日系（部）意见系主任签名：月日可另加附页瓶装牛肉酱自动生产线PLC控制系统和测试系统的设计毕业论文（设计）题目：瓶装牛肉酱自动生产线- PLC控制系统和测试系统的设计Automatic Production Line Of Bottled Sauce Beef - Design Of Control System And Test System By PLC2010 年 5 月瓶装牛肉酱自动生产线PLC控制系统和测试系统的设计摘要瓶装牛肉酱自动生产线是一类比较传统的生产线，随着国民经济的发展和人民生活的改善，这种自动生产线技术也得到了空前的发展。近年来，我国的瓶装牛肉酱需求量日趋增大，随着市场竞争的加剧与消费群体的日益成熟，对瓶装牛肉酱的要求也越来越高。但是我国的瓶装牛肉酱生产工业目前还存在许多不尽如人意的地方。由于瓶装牛肉酱自动生产线的控制复杂，目前我国大多数瓶装牛肉酱生产企业技术装备落后，自动化程度低，产品质量不稳定。如何提高瓶装牛肉酱生产的综合自动化水平，增强我国瓶装牛肉酱产业的综合实力和国际竞争力是一个刻不容缓的研究课题。为此，本文通过对瓶装牛肉酱自动生产线的控制及关键问题的分析，从硬件、软件两个方面对瓶装牛肉酱生产过程中的自动控制系统进行设计。整个系统分为两个部分。第一部分为可编程控制器(PLC)控制系统的设计，控制瓶装牛肉酱自动生产线的相关动作，主要完成对现场数字、模拟信号进行采集和处理以及对执行元件进行实时控制的功能。第二部分为测试系统的设计，通过PLC系统的内部信号对系统进行测试，并将结果显示到文本屏上，方便用户处理各种情况。关键词：装箱机；瓶装牛肉酱； PLC AbstractAutomatic production line of bottled sauce beef is one of traditional production line. With the development of civil economy and the improvement of demotic living condition，Bottled sauce beef industry has also been rapidly improved. But still，because of the complex technology of the bottled sauce beef production，there are many drawbacks，Such as behindhand technical equipments，rare application of automation，instable product quality. How to improve the integrated automation level in automatic production line of bottled sauce beef becomes a urgent research project. Thus，this paper designs the automatic production line of bottled sauce beef in hardware and software through analyzing the technology and the analysis of key issues. Two aspects of the bottled sauce beef process in the control system design. Adopting a classification system as a whole structure. The first class for the programmable logic controller(PLC), complete control of the main software interface and control process data monitoring, management and recording functions. PLC main sub-stations between the stations and through network connection, PLC and IPC network connection. The two class for Test System (PLC),system is tested by internal signal of PLC, and result is printed by the signal screen for convenient. Key words: packing machine ; bottled sauce beef ; PLC第1章绪论11.1 装箱机的定义11.2 装箱机的工作过程11.3 自动装箱机的工作原理11.4 装箱机的选择21.5 我国装箱机市场状况21.6 装箱机的技术发展趋势31.7 国外先进装箱机31.8 国内设备的技术创新41.9 毕业设计题目及基本参数5第2章总体方案设计72.1 控制与检测设计所需要的的结构参数72.2 整体控制与检测方案设计及PLC的选用72.2.1整体控制与检测方案设计72.2.2 PLC控制与检测系统的选用82.3 纸箱上料机构的控制与检测设计82.4 牛肉酱瓶上料机构的控制与检测设计92.5 装箱机构的控制与检测设计10第3章硬件电路设计123.1 硬件电路设计所需元器件123.1.1硬件电路设计所需元器件简介123.1.2硬件电路设计所需元器件分析与统计143.2 强电的电路设计153.2.1纸箱上料机构的电路设计153.2.2牛肉酱瓶上料机构的电路设计153.2.3装箱机构的电路设计163.3 PLC相关硬件的电路设计173.3.1纸箱上料机构的PLC电路设计173.3.2牛肉酱瓶上料机构的PLC电路设计173.3.3 PLC输出端的电路设计183.3.4 PLC其他端口的电路设计19第4章软件程序设计204.1 程序初始准备工作204.1.1 上电清零程序设计204.1.2 复位指示灯程序设计204.1.3 缺料报警程序设计214.1.4 牛肉酱瓶上料满足装箱要求程序设计214.1.5 启动、急停程序设计224.2 手动程序设计224.2.1 手动控制各个电机动作的程序设计224.2.2 整机复位的程序设计234.2.3 手动部分结尾的程序设计244.3 自动程序设计244.3.1 纸箱上料的自动程序设计244.3.2 牛肉酱上料的自动程序设计254.3.3 推杆动作的自动程序设计254.3.4 装箱动作的自动程序设计264.4 报警程序设计27第5章结论28参考文献29致谢30附录一 PLC输入、输出批注表31附录二 PLC程序设计指令表33 V第1章绪论1.1 装箱机的定义装箱机是一种将无包装的产品或者小包装的产品半自动或者自动装入运输包装的一种设备，其工作原理是将产品按一定排列方式和定量装入箱中（瓦楞纸箱、塑料箱、托盘），并把箱的开口部分闭合或封牢。按照装箱机的要求，它应具有纸箱成形(或打开纸箱)、计量、装箱的功能，有些还配有封口或者捆扎功能。包装机械是集机、电、光、声、磁、化、生、美为一体的高技术、高智能、高竞争的产品。发展速度快、更新速度快是它的一大特点。世界上一切高技术成果，都会在包装机械产品中得到应用。自动装箱机用于完成运输包装，它将包装成品按一定排列方式和定量装入箱中，并把箱的开口部分闭合或封固。装盒机是用于产品销售包装的机械，它将经过计量的一份定量物料装入盒中，并把盒的开口部分闭合或封固。装箱机和装盒机均有容器成形(或打开容器)、计量、装入、封口等功能。1.2 装箱机的工作过程在自动包装流水线中，装箱机是整线系统运行的核心，虽不是产品直接生产机械，但它却是实现生产自动化所必需的。装箱机用于完成运输包装，它将包装成品按一定排列方式和定量装入箱中，并把箱的开口部分闭合或封固。1.3 自动装箱机的工作原理自动装箱机能自动将包装物整形排列，装入打开的纸箱中，并完成不干胶封口等动作的装箱设备，所有动作都是全自动完成的。大多数自动装箱机采用新型为组合结构，包括成箱装置、整列装置、充填装置和封箱装置等功能单元，分别完成相应的功能动作，各装置都安装在同一主机架上。成箱装置的箱坯架在上方，充填装置在成箱装置正下方，整列装置在充填装置的前方，封箱装置在充填装置的后方。采用PLC和示屏控制。设有缺瓶报警停机，无瓶不装箱安全装置。大大方便操作、管理、减少生产人员和劳动强度，是自动化规模生产必不可少的设备。1.4 装箱机的选择装箱机的选择一般可从以下方面考虑：（1）机械结构：产品的收集、整理、集束排列是装箱机的关键，所以用户在选购前应该注意装箱机的机械结构部分是否能满足用户的生产需要。另外，根据产品的不同装箱方式，一般有抓、夹、吸、推四种可选择的装箱方式，用户选购前应该根据需要选择最佳的装箱方式。（2）自动控制：控制系统是所有功能正常运行的保证，也是对故障和出现意外时的自动保护，所以用户在选择时要详细了解控制系统是如何设置的。（3）生产速度：能否达到生产要求。（4）内部配置：好的配置才能保证有好的产品，所以用户在选购装箱机时要注意其内部的配置是否选用了品质较好的配件。1.5 我国装箱机市场状况资料显示，包括装箱机在年内全球的包装机械需求以每年5.3%的速度增长。全球市场上的包装机械（包括装箱机）大约有三分之一来自德国，销量名列全球第一，其次是美国、日本和意大利。我国一些跨国公司和外资企业使用的装箱机大部分都是从国外进口。有关信息显示，到2010年国内食品和包装机械市场总需求量将达到1100亿元，其中装箱机的市场需求量潜力巨大，仅中粮集团的30多条生产线，潜在销售额就达到2000万元左右。另外，装箱机在金属铁罐生产领域内的应用也具有非常大的市场。据调查，全国的制罐企业有一千多家，如果每个企业配置1至3台装箱机，那么市场容量为10003000台，销售额可达618亿元人民币。由此可见国内装箱机市场前景非常乐观。我国的装箱机制造业起步较晚，目前国内专业装箱机的生产企业只有十几家。国产装箱机与世界先进水平还有较大的差距，还不适应国内市场需求和国际市场的竞争环境。国产设备在自动控制、自动化程度和加工精度等方面还比较落后。性能不稳定、结构复杂、耗能、维修麻烦、效率低是国产装箱机需要解决的主要问题。针对上述情况，我国有的啤酒企业的工程技术人员，针对啤酒装箱机性能单一的弊端，设计出了新型直线连续式啤酒装箱机，可以适应各种产量的包装生产线，动力配置只有0.12kw。简洁的抓瓶头结构，简化的装卸方式，较低的压缩空气噪音和设备重量，以及方便的操作与维修，显著降低了能耗并提高工作效率。1.6 装箱机的技术发展趋势当前，我国包装机械行业正受到国际金融危机的影响和国际市场竞争的挑战，以价格竞争的销售策略已经不能显现企业的优势。抓住机遇，调整产品结构，以高科技产品提升企业竞争力是未来我国包装机械行业应对危机和挑战的唯一出路。面对我国装箱机的市场需求，包装机械企业应重点开发一批具有国际先进水平的全自动、多功能、节能、环保的现代化装箱机，提高国产装箱机的市场竞争力。专家指出，在开发装箱机产品中一定要充分体现出高效、高精、智能化、标准化、模块化、弹性化且具有多种切换功能、可拆卸以及节能、环保的设计理念。在引进、消化、吸收的基础上，开发出具有自主知识产权的国产品牌。1、模块化设计是未来包装机械设计的方向。模块化设计就是在一定范围内，在对不同功能或相同功能下的不同性能、不同规格的产品进行功能分析的基础上，划分并设计出一系列功能模块，通过模块的选择和组合可以构成不同的产品，换用一个或几个单元，即可应对包装产品的变化，满足不同产品装箱的需求。另外在设计中还要体现零件的可拆卸性。良好的可拆卸性可以使装箱机便于维护，所用易损件要便于回收和可再生利用，从而达到方便用户、节省成本和保护环境的目的。 2、均衡寿命设计是近年来提出的科学、环保设计理念。它要求在设计中尽量使每个零部件具有相同或相似的使用寿命。就装箱机而言，某种重要组成模块应具有较长的寿命，而易于损坏的模块要易于更换，对于一些关键部件和涉及到安全性的模块在设计时应考虑设计成可维修、便于检测的结构。3、人机工程设计在现代化的装箱机设计中也具有重要的意义。人机工程设计的目的是为减少装箱机使用中人的差错，发挥人和机械各自的特点以提高装箱机整体的可靠性。利用人机工程学原理设计装箱机的人机系统，包括要适于人的使用习惯，便于识别操作，保证安全问题和不易出错的防误操作设计等。这些都要通过机电一体化控制，利用计算机实现自动操作、自动数据收集、自动检验以及自动诊断来实现。1.7 国外先进装箱机近年来，国外一些厂商通过对技术的不断改进，使装箱机性能更好地适应了自动化、多功能及高效率的要求。SWF公司推出的DP320装箱机，具有高速、适应性广、用户界面友好等特点。该设备的装箱速度达到每分钟25箱，可以连续包装不同规格的玻璃、塑料或金属容器，适用的包装方式与容器尺寸范围很广。 DP320具有一系列的独特性能，包括垂直纸箱输送、PLC控制、安全保护自锁、拥堵自动截至传感器等。还配有规格更换辅助装置、NEMA 12电控系统，下游还设有一个光电控制器以实现自动启动或停机。该机器采用纸箱带式输送，配备低压气动装置和塑料带以实现平稳输送。Douglas设备公司最新推出的Axiom系列新型装箱机通过采用伺服系统间歇运动控制纸箱包装过程，使生产速度提高50%，而运动范围则缩小30%。Axiom系列采用第三代伺服设计，通过动态增强位置重复精度以及简化失误检测与恢复，使生产效率大幅提升。该设备的不锈钢网板以及零部件数减少了50%，可有效减少设备维护和配件更换等所需时间。ABC公司推出的新型装箱机在装箱同时，可以在高速生产线上直接完成纸箱表面印刷。通过这台设备，客户可以在生产线上直接完成企业商标、产品批号、产品说明等信息的印制。这种新型设备具有良好的适应性，当装箱完成时，相关的图案、文字就同时出现在纸箱的各个部分，如顶部、侧面、角部或端部。包装制造商不再需要购买多色印刷头、纸箱旋转与定位设备，这些设备不但价格昂贵而且会影响生产线速度。该机可实现纸箱双侧打码以及在包装与封箱两端加注运输标志，即采用一个印刷头能够完成纸箱的双侧印刷，或采用两个印刷头完成四面印刷。如果纸箱干净、平整，可以获得最佳的印刷清晰度。印刷控制系统可以安装于纸箱控制板旁边，易于纸箱规格更换或印刷数据切换。它每分钟可以完成35箱的包装。1.8 国内设备的技术创新近年来，国产装箱机在产品结构升级和技术创新方面也取得了较大的进展。江西德赛特包装机械设备有限公司研制成功的多功能全自动装箱机在多项性能指标上都达到了国际先进水平。这项多功能全自动装箱机适用各种规格圆形瓶、扁形瓶、方形瓶。其特点是可以根据装箱要求，能将产品自动分道理排。在控制上，它采用伺服系统，因而定位准确、动作稳定，可以自动完成瓶子提升、移动、降落的装箱动作，抓瓶器还可以将瓶子自动装进带隔板的纸箱内。该机结构设计的合理性体现在：运动由伺服驱动器和变频器控制的电机驱动，起步和终止均缓慢平稳；装箱速度采用变频器进行无级调速，生产效率极高，生产速高达1000090000瓶/小时；更换不同瓶型时，只需要更换夹瓶机构即可。该装箱机采用现代显示技术触摸屏，设备常见故障可自行分析、诊断，并排除。产品除了设置保护罩，还配备光电安全保护装置，当装箱过程中出现缺瓶、缺箱、堵箱、错位等现象时，能立即自动停机，保护机器。该公司正在开发一种适用于异形铁罐及PET瓶等高度不同的非标容器的装箱机，现在已经突破了倒罐、卡罐、吸罐导向、精确定位等一系列技术和制造难题，即将完成试制，投入批量生产。大连佳林设备制造有限公司近日研制成功的润滑油全自动装箱机通过抓住塑料瓶的瓶颈每次可以将1230瓶产品进行装箱，每小时装瓶数量达到7000瓶，这在国内处于领先水平。该装箱机通过真空泵控制抓头上的真空或是通过电磁的吸、放来实现抓放产品。它通过机械运转，气动和机电控制把产品准确可靠地从输瓶台上装入纸箱。该设备运行平稳，动作协调，通过变频电机独立驱动不同的机械机构使产品提升、平移、降落，并与气动、电、光控制相结合实现自动化操作。它采用无压力输送，输箱通道采用三段（进箱段，装箱段，出箱段）无压力控制设计，由变频驱动的减速电机来实现快速进箱、装箱及出箱。此外，它采用两组箱体底部定位，不但定位效果好，还减少了因纸箱外型尺寸差异所造成的故障停机。为了满足食品包装的要求，该设备还使用了无油润滑的气动元件，大部份运动部件之间均采用了终生不需要注油润滑的人性化设计，避免了油的污染，也减少了用户的维护成本。1.9 毕业设计题目及基本参数本设计的题目为瓶装牛肉酱的封口机构包装机构及封箱的控制设计。本设计主要完成纸盒、牛肉酱瓶的上料及装箱装置设计。优点：（1）直观性好，顾客易于辨认商品的品质；（2）保护商品，防止损坏和污染；（3）密封性好，防潮、防变质。基本参数为：1. 瓶装牛肉酱容量为230g，计量误差控制在2g；2. 瓶装牛肉酱尺寸：底部直径120mm，开口直径90mm，瓶高200mm；3. 要求工作稳定，使用寿命10年；4. 生产能力： 50瓶min；5. 瓶装牛肉酱为36瓶一箱包装。6.瓶子灌装之和的质量为：516g本设计的设计任务为：总体方案设计、传动系统控制设计；纸箱上料机构的控制设计，完成相应PLC程序；牛肉酱瓶上料机构的控制设计，完成相应PLC程序；装箱装置机构的控制设计，完成相应PLC程序；部分电路图设计；设计说明书一份，字数为1.5万；电气图纸合计为5张，利用计算机。37第2章总体方案设计2.1 控制与检测设计所需要的的结构参数本设计的装箱机为立式瓶装牛肉酱装箱机。机器的总体尺寸为15001444750。立式机器不仅节省了空间，而且比较美观。为了节省空间，本设计选用了YCJ电动机，及电动机和减速器直联。机座号为160，电动机功率为3，输出轴转速为58，输出转矩为452，电动机代号为100。2.2 整体控制与检测方案设计及PLC的选用根据本设计的结构参数确定整体的控制方案，以及选用合适的PLC来控制、协调和检测整机的运作。2.2.1整体控制与检测方案设计图2-1瓶装牛肉酱自动生产线工艺流程示意图本设计的工艺路线为：1、纸箱送料2、瓶装牛肉酱送料3、装箱本设计主要完成纸箱上料机构的控制设计、瓶装牛肉酱送料机构的控制设计、装箱机构的控制设计三部分的控制设计。2.2.2 PLC控制与检测系统的选用PLC，是Programmable Logic Controller的缩写，又名可编程、可编程控制器、可编程序控制等，是为工业自动化领域专门设计的、实现数字运算操作的电子装置。台达PLC采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。台达PLC及其有关的外围设备都是按易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计，在本设计中选用台达的PLC来完成对整个机器的控制及检测。详情请见本设计的硬件电路设计中的PLC硬件电路的设计。2.3 纸箱上料机构的控制与检测设计纸箱上料的运动过程：主要由凸轮带动带有吸嘴的轴上下运动完成的。轴上附有拨杆，在将纸箱吸下的过程中，拨杆压住连杆上的小轴，这时弹簧处于拉伸状态，连杆向上运动，使连杆带动挡片挡住上面的纸箱，从而保证只有一个箱被吸下。在箱被放下的过程中，挡片逐渐压在箱上，防止箱蹦起来。当负压真空装置向上运动时，连杆在弹簧的作用下向下运动，使连杆带动挡片向上翻。如此往复运动完成吸纸箱的过程。当纸箱被放下时，停止吸气，纸箱被支撑起来，传送装置将纸箱传送到下一道工序。在此处安装检测纸箱到位的接近传感器步进电机带动减速装置再联接到凸轮上图2-2纸箱上料机构的控制与检测设计纸箱上料运动的控制设计：纸箱上料的运动主要由凸轮控制，这样需要用一个步进电机带动减速装置再联接到凸轮上，由凸轮运动的角度来对纸箱上料的整个机构进行控制，因此对于控制系统来说只要控制步进电机就可以实现对纸箱的上料了，见图2-2纸箱上料机构的控制与检测设计。纸箱上料运动的检测设计：在吸嘴位置安装检测纸箱到位的接近传感器，这样如果纸箱没有料供上、外界的影响或者机器本身的原因导致纸箱上料出现问题可以及时的让控制系统知道，然后报警，让工作人员来处理实际出现的问题。见图2-2纸箱上料机构的控制与检测设计。2.4 牛肉酱瓶上料机构的控制与检测设计1、牛肉酱瓶上料机构的控制与检测设计传送部分牛肉酱瓶上料机构传送部分的运动过程：被包装的牛肉酱瓶由齿形带传送到指定位置，经过滑槽到达工作架上，推瓶板的机构将牛肉酱瓶推到纸箱里。传送牛肉酱瓶的速度及间歇时间由槽轮控制，推瓶板的机构由齿轮齿条带动。步进电机控制传送带的启停此处安装接近传感器用来统计牛肉酱瓶上料的数量。图2-3牛肉酱瓶上料机构传送部分的控制与检测设计牛肉酱瓶上料机构传送部分的控制设计：通过传感器和步进电机来实现。在指定位置安装传感器，步进电机开始工作，从而带动带轮转动，将牛肉酱瓶送到指定位置。传感器统计达到箱内的数量要求以后，步进电机接收到传感器发出的信号，让步进电机停止送料，等到装箱完成的传感器发出信号后，步进电机又开始工作，如此循环，见图2-3牛肉酱瓶上料机构传送部分的控制与检测设计。牛肉酱瓶上料机构传送部分的检测设计：通过传感器来实现。在指定位置安装传感器，在传感器统计箱内的数量时，若长时间没有到达到要求的数量，这说明机器的动作出现了问题，步进电机接收到传感器发出的信号，让步进电机停止送料，报警，让工作人员来处理出现的问题，见图2-3牛肉酱瓶上料机构传送部分的控制与检测设计。2、牛肉酱瓶上料机构的控制与检测设计推杆部分牛肉酱瓶上料机构的运动过程：齿条由齿轮带动运动，带动推杆将牛肉酱推入箱中（推杆凹进去的部分可容纳了36瓶牛肉酱，即一箱）。图2-4牛肉酱瓶上料机构推杆部分的控制与检测设计牛肉酱瓶上料机构的控制设计：当传送带处的传感器发出完成36瓶的信号时，齿条由齿轮带动开始运动，带动推杆将36瓶牛肉酱推入箱中，见图2-4牛肉酱瓶上料机构推杆部分的控制与检测设计。牛肉酱瓶上料机构的检测设计：牛肉酱瓶上料机构的检测由图2-4牛肉酱瓶上料机构推杆部分的控制与检测设计中所示的称重传感器来完成，预先称出36瓶牛肉酱瓶的重量，并将此参数写入PLC的相关程序当中，如果实际的称重小于此参数，说明少装了一瓶或者多瓶牛肉酱，报警，停机，等待工作人员来处理相关的问题。见图2-4牛肉酱瓶上料机构推杆部分的控制与检测设计。2.5 装箱机构的控制与检测设计装箱机构的运动过程：装箱装置由曲柄摇杆机构带动，经过固定装置及拨杆，从而完成装箱的过程，装箱共分三道工序，分别为：A. 装牛肉酱瓶B. 打印日期C. 盖纸箱盖酱瓶带图2.5装箱机构传送带图纸箱的传送装置曲柄摇杆机构带动，能实现上下左右运动，即作平行四边形运动。当纸箱被吸下来时，该传送装置向上运动，辅助将箱撑起来。然后传送装置向前运动，完成装箱和盖箱盖后，传送装置向下运动，然后往回运动，进行下一次动作。该机构设计为纯机械设计，要严格要求与其他动作的时间和空间同步化，因此在设计方面要求很高的精度。纸箱传送装置如图2-6所示。连杆纸箱（送箱架图2-6 纸箱传送装置纸箱处安装计数接近传感器装箱机构的控制设计：装箱机构的控制主要是由曲柄摇杆机构完成，曲柄摇杆机构由步进电机带动完成相关动作。装箱机构的检测设计：纸箱处的支架上安装接近传感器，用来检测装箱的动作是否成功完成，这里的接近传感器还有一个用处是用来统计机器完成的箱数，以便用户了解工作进度。第3章硬件电路设计3.1 硬件电路设计所需元器件搭建本设计的控制与检测系统所需要的元器件有PLC（可编程控制器）、电机、接近传感器、称重传感器、变频器、导线等。3.1.1硬件电路设计所需元器件简介1、PLC（可编程控制器）：PLC = Programmable logic Controller，可编程逻辑控制器，一种数字运算操作的电子系统，专为在工业环境应用而设计的。它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算，顺序控制，定时，计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。PLC实质是一种专用于工业控制的计算机，其硬件结构基本上与微型计算机相同，如图所示： a. 中央处理单元(CPU) 中央处理单元(CPU)是PLC的控制中枢。它按照PLC系统程序赋予的功能接收并存储从编程器键入的用户程序和数据；检查电源、存储器、I/O以及警戒定时器的状态，并能诊断用户程序中的语法错误。当PLC投入运行时，首先它以扫描的方式接收现场各输入装置的状态和数据，并分别存入I/O映象区，然后从用户程序存储器中逐条读取用户程序，经过命令解释后按指令的规定执行逻辑或算数运算的结果送入I/O映象区或数据寄存器内。等所有的用户程序执行完毕之后，最后将I/O映象区的各输出状态或输出寄存器内的数据传送到相应的输出装置，如此循环运行，直到停止运行。为了进一步提高PLC的可靠性，近年来对大型PLC还采用双CPU构成冗余系统，或采用三CPU的表决式系统。这样，即使某个CPU出现故障，整个系统仍能正常运行。 b. 存储器存放系统软件的存储器称为系统程序存储器。存放应用软件的存储器称为用户程序存储器。 c. 电源 PLC的电源在整个系统中起着十分重要的作用。如果没有一个良好的、可靠的电源系统是无法正常工作的，因此PLC的制造商对电源的设计和制造也十分重视。一般交流电压波动在+10%(+15%)范围内，可以不采取其它措施而将PLC直接连接到交流电网上去。2、步进电机：将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。由于脉冲信号数与步距角的线性关系，加上步进电机只有周期性的误差而无累积误差等特点，使得在速度、位置等控制领域用步进电机来控制变的非常的简单。步进电机是一种感应电机，它的工作原理是利用电子电路，将直流电变成分时供电的，多相时序控制电流，用这种电流为步进电机供电，步进电机才能正常工作，驱动器就是为步进电机分时供电的，多相时序控制器虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。步进电机作为执行元件，是机电一体化的关键产品之一, 广泛应用在各种自动化控制系统中。随着微电子和计算机技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。3、变频器：利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。它主要由两部分电路构成，一是主电路（整流模块、电解电容和逆变模块），二是控制电路（开关电源板、控制电路板）。CPU就安装在控制电路板上，变频器的操作软件烧录在CPU上，同一型号的变频器软件是固定的，唯一例外的就是三晶变频器，软件可根据使用需求更改。4、接近传感器：代替限位开关等接触式检测方式，以无需接触检测对象进行检测为目的的传感器的总称。能检测对象的移动信息和存在信息转换为电气信号。在换为电气信号的检测方式中，包括利用电磁感应引起的检测对象的金属体中产生的涡电流的方式、捕测体的接近引起的电气信号的容量变化的方式、利石和引导开关的方式。在JIS规格中，根据IEC60947-5-2的非接触式位置检测用开关，制定了JIS规格（JIS C 8201-5-2低压开关装置及控制装置、第5控制电路机器及开关元件、第2节接近开关）。在JIS的定义中，在传感器中也能以非接触方式检测到物体的接近和附近检测对象有无的产品总称为“接近开关”，由感应型、静电容量型、超声波型、光电型、磁力型等构成。在本技术指南中，将检测金属存在的感应型接近传感器、检测金属及非金属物体存在的静电容量型接近传感器、利用磁力产生的直流磁场的开关定义为“接近传感器”。5、称重传感器：按转换方法分为光电式、液压式、电磁力式、电容式、磁极变形式、振动式、陀螺仪式、电阴应变式等8类，以电阻应变式使用最广。电阻应变式传感器利用电阻应变片变形时其电阻也随之改变的原理工作（图11）。主要由弹性元件、电阻应变片、测量电路和传输电缆4部分组成。电阻应变片贴在弹性元件上，弹性元件受力变形时，其上的应变片随之变形，并导致电阻改变。测量电路测出应变片电阻的变化并变换为与外力大小成比例的电信号输出。电信号经处理后以数字形式显示出被测物的质量。3.1.2硬件电路设计所需元器件分析与统计1、纸箱上料机构的控制与检测设计所需元器件：a. 电机用来带动减速装置驱动凸轮运动，带动吸嘴取放纸箱。b. 接近传感器纸箱到位接近传感器，用来检测纸箱是否到位。c. 变频器用PLC的信号来控制步进电机的转动。2、牛肉酱瓶上料机构的控制与检测设计所需元器件：a. 步进电机用来带动传送带装置，传送带带动牛肉酱瓶到达需要的位置。b. 接近传感器牛肉酱瓶到位接近传感器，用来检测纸箱是否到位，并且将牛肉酱瓶的数量记录下来。d. 称重传感器称取36个牛肉酱瓶的重量，如果少瓶则报警。c. 变频器用PLC的信号来控制步进电机的转动。3、装箱机构的控制与检测设计所需元器件：a. 步进电机用来带动减速装置驱动曲柄摇杆运动。b. 接近传感器纸箱到位接近传感器，用来检测纸箱是否到位，并且将牛肉酱瓶的数量记录下来。c. 变频器用PLC的信号来控制步进电机的转动。表3-1硬件电路设计所需元器件统计相关机构/所需元件PLC电机接近传感器称重传感器变频器纸箱上料机构牛肉酱瓶上料机构装箱机构3.2 强电的电路设计3.2.1纸箱上料机构的电路设计纸箱上料的运动主要由凸轮控制，这样需要用一个步进电机M1带动减速装置再联接到凸轮上。步进电机M1要通过变频器然后接到工业用的电源上，如图纸箱上料机构的电路设计所示。图3-1纸箱上料机构的电路设计3.2.2牛肉酱瓶上料机构的电路设计牛肉酱瓶上料机构传送带部分：步进电机M2开始工作，从而带动带轮转动，将牛肉酱瓶送到指定位置。传感器统计达到箱内的数量要求以后，步进电机M2接收到传感器发出的信号，让步进电机M2停止送料，等到装箱完成的传感器发出信号后，步进电机又开始工作，如此循环。步进电机M2要通过变频器然后接到工业用的电源上，如图3-2牛肉酱瓶上料机构的电路设计所示。牛肉酱瓶上料机构推杆部分：当传送带处的传感器发出完成36瓶的信号时，齿条由齿轮带动开始运动，带动推杆将36瓶牛肉酱推入箱中。齿轮的转动由步进电机M3带动，步进电机M3要通过变频器然后接到工业用的电源上，如图3-2牛肉酱瓶上料机构的电路设计所示。图3-2牛肉酱瓶上料机构的电路设计（左边为传送带控制，右边为推杆控制）3.2.3装箱机构的电路设计纸箱的传送装置曲柄摇杆机构带动，能实现上下左右运动，即作平行四边形运动。当纸箱被吸下来时，该传送装置向上运动，辅助将箱撑起来。然后传送装置向前运动，完成装箱和盖箱盖后，传送装置向下运动，然后往回运动，进行下一次动作。曲柄摇杆机构的运动由步进电机M4驱动，步进电机M4要通过变频器然后接到工业用的电源上，如图3-3装箱机构的电路设计所示。图3-3装箱机构的电路设计3.3 PLC相关硬件的电路设计3.3.1纸箱上料机构的PLC电路设计纸箱上料的运动主要由凸轮控制，需要用一个电机带动减速装置再联接到凸轮上。而这个电机的控制就要用PLC来实现了，PLC可以控制电机的启动、停止，方便对整个系统的协调。X13连接凸轮电机按钮，X4连接凸轮复位开关，X1连接吸嘴接近开关。如图纸箱上料机构的PLC电路设计所示。图3-4纸箱上料机构的PLC电路设计3.3.2牛肉酱瓶上料机构的PLC电路设计牛肉酱瓶上料机构传送带上设计有4个传感器，用来检测牛肉酱瓶是否达到装箱的要求，分别连接X5,X6,X7,X10，四个端口。如图3-5所示。图3-5计数器PLC接线图推杆部分需要设计有推杆伸出、缩回按钮，分别与X15、X16端口连接；推杆上、下限位开关分别与X2、X3端口连接。这样可以将推杆伸出、缩回和推杆上、下限位状态信号传送给PLC，让PLC再进行处理。如图3-6所示。图3-6推杆PLC接线图3.3.3 PLC输出端的电路设计输出端口的接线如下， Y0:凸轮电机Y1:传送电机Y2:推杆电机正转Y3:推杆电机反转Y4:装箱电机Y5:报警指示灯Y6:报警蜂鸣器Y7:缺箱指示灯Y9:缺瓶指示灯Y10:推杆复位指示灯Y11:凸轮复位指示灯Y12:曲柄复位指示灯Y0到Y4要控制四个电机的启动、停止等动作，并且将其动作相互协调。Y5到Y12均为指示灯，可以让工作人员更清楚的知道机器工作的状态，或者在机器出问题的时候，工作人员能很快的找出机器到底哪个地方出了问题，对机器的维护，以及机器的生产效率起到很关键的作用。具体接线情况如图3-7所示PLC输出端的电路设计所示。图3-7所示PLC输出端的电路设计3.3.4 PLC其他端口的电路设计一个机器的控制系统不可缺少按钮有启动、停止和复位按钮，分别与X23、X24、X17连接，另外本设计加入了一个缺箱传感器，一个缺瓶传感器，当有缺箱或者缺瓶情况发生时，机器就会报警，提醒工作人员来加料，如图3-8所示。图3-8 PLC其他端口的电路设计第4章软件程序设计4.1 程序初始准备工作4.1.1 上电清零程序设计启始正向（RUN的瞬间On）脉冲（M1002）的时候对所有的步进指令、输出、中间继电器、计数器、计时器清零处理。如图4-1所示。图4-1上电清零程序设计4.1.2 复位指示灯程序设计当牛肉酱瓶上料时，推杆的运动；纸箱上料时，凸轮的运动；装箱时，曲柄的运动；都有一个复位问题。即让其回到原始的运动位置以便对下面的机器正常动作做好准备。设有X2推杆上限位开关、X4凸轮复位开关、X11曲柄复位开关，分别触发推杆复位指示灯，凸轮复位指示灯，曲柄复位指示灯，如图4-2所示。图4-2复位指示灯设计4.1.3 缺料报警程序设计在上料的过程的中，由于加工速度、特殊情况等原因，难免会出现缺料的情况，这时需要让工作人员知道现在机器缺料了，让工作人员及时来加料。在这个过程中机器要报警，并停机。设有X25缺箱传感器，X26缺瓶传感器分别触发Y7缺箱指示类，Y11缺瓶指示灯，并报警。如图4-3所示。图4-3缺料报警程序设计4.1.4 牛肉酱瓶上料满足装箱要求程序设计根据对牛肉酱瓶装箱的设计，每36瓶装一箱，在传送带处设计四个传感器，用来计数，由于装箱的时候是每9瓶一排，共4排，所以要用四个传感器分别计数。分别设有X5瓶子计数1，X6瓶子计数2，X7瓶子计数3，X10瓶子计数4，触发相应的计数器，当计数器都满足大于9的要求时，启动中间继电器M1，如图4-4所示。图4-4牛肉酱瓶装箱计数的程序设计4.1.5 启动、急停程序设计机器的启动、急停一定要有相应的按钮设计，当X21手动按钮按下时执行S5手动程序，跳转到手动程序段上；当自动按钮按下时，并且启动按钮处于闭合状态，启动S0自动程序，跳转到自动程序上；当急停按钮按下时，所有的步进指令、输出、中间继电器、计数器、计时器清零处理，并且停机报警。如图4-5启动、急停程序设计所示。图4-5启动、急停程序设计4.2 手动程序设计4.2.1 手动控制各个电机动作的程序设计1、当X13纸箱上料的凸轮电机启动按钮按下，同时Y2推杆电机正转开关、Y3推杆电机反转开关、Y4装箱电机启动开关失电时，则启动Y0纸箱上料的凸轮电机。2、当X14传送牛肉酱瓶的传送带电机启动按钮按下，同时Y2推杆电机正转开关、Y3推杆电机反转开关失电时，则启动Y1传送牛肉酱瓶的传送带电机。3、当X15推杆伸出按钮按下，同时Y1传送牛肉酱瓶的传送带电机开关、Y0纸箱上料的凸轮电机开关、Y4装箱电机启动开关失电时，则启动Y2推杆电机正转。4、当X16推杆缩回按钮按下，同时Y1传送牛肉酱瓶的传送带电机开关、Y0纸箱上料的凸轮电机开关、Y4装箱电机启动开关失电时，则启动Y3推杆电机反转。5、当X20装箱动作曲柄电机启动按钮按下，Y2推杆电机正转开关、Y3推杆电机反转开关、Y0纸箱上料的凸轮电机开关失电时，则启动Y4装箱电机。如图4-6手动控制各个电机动作的程序设计。图4-6手动控制各个电机动作的程序设计4.2.2 整机复位的程序设计机器在动作的过程中，难免会出现这样那样的问题，如机器故障、停电、发生事故等原因，机器在停下的时候，各个电机驱动的机构可能有没有复位的情况，这时，就要用到复位按钮，当X17复位按下时，推杆电机反转直到X3推杆下限位开关触发，纸箱上料凸轮转动直到X4纸箱上料凸轮复位接近传感器触发，装箱电机转动直到X11装箱电机复位接近传感器触发，如图4-7整机复位的程序设计。图4-7整机复位的程序设计4.2.3 手动部分结尾的程序设计当复位按下时，推杆电机反转直到推杆下限位开关触发，纸箱上料凸轮转动直到纸箱上料凸轮复位接近传感器触发，装箱电机转动直到装箱电机复位接近传感器触发。以上的动作完成后对Y3推杆电机、Y0纸箱上料凸轮电机、Y4装箱电机都需要清零，并且对中间继电器清零，当X3推杆电机、X4纸箱上料凸轮电机、X11装箱电机都复位以后，如果X22自动按钮按下，运行S0自动程序。如图4-8手动部分结尾的程序设计所示。图4-8手动部分结尾的程序设计4.3 自动程序设计4.3.1 纸箱上料的自动程序设计当自动按钮按下或者由手动程序跳转到S0自动程序里，同时Y2、Y3推杆电机正、反转失电，Y4装箱电机启动开关失电时，纸箱上料Y0凸轮电机开始运动。这里要设计一个T0计时器进行延时，这样可以跳过X4纸箱上料凸轮复位传感器的失电干扰，在这里计时器延时时间设为0.5秒，具体情况还要进行现场实验才能得到合适的参数。纸箱上料凸轮的运动过程：当纸箱上料凸轮转动时，T0计时器开始延时跳过传感器的信号，转过失电信号区以后，X4传感器开始工作一直得电，直到再次转到失电信号区时，Y0纸箱上料凸轮电机停止转动。与此同时，当X1吸嘴接近开关触发时，说明纸箱上料成功，转入下一个步进指令S1牛肉酱瓶上料动作启动。如图4-9纸箱上料的自动程序设计。图4-9纸箱上料的自动程序设计4.3.2 牛肉酱上料的自动程序设计步进指令S1牛肉酱瓶上料动作启动，同时要满足Y2、Y3推杆电机正、反转无动作，满足36瓶的装箱要求（M1），Y1传送带电机启动，转入步进指令S2推杆动作。如图4-10牛肉酱上料的自动程序设计。图4-10牛肉酱上料的自动程序设计4.3.3 推杆动作的自动程序设计步进指令S2推杆出动作启动，同时要满足Y1传送带电机、Y0纸箱送料凸轮电机、Y4装箱电机动作无动作，当到达X2推杆上限位时，跳入步进指令S3推杆回动作。同时要满足Y1传送带电机、Y0纸箱送料凸轮电机、Y4装箱电机动作无动作，当到达X3推杆下限位时，跳入步进指令S4装箱动作。如图4-11推杆动作的自动程序设计。图4-11推杆动作的自动程序设计4.3.4 装箱动作的自动程序设计图4-12装箱动作的自动程序设计步进指令S4装箱动作启动，同时满足Y2、Y3推杆电机正反转，纸箱上料凸轮电机无动作。这里要设计一个T0计时器进行延时，同纸箱上料的自动程序设计中的作用类似，同时用X12计数传感器记录装箱机共完成的装箱数并且要清C0到C3计数器，以便下一次动作。到此，自动程序执行完毕，用RET命令返回。4.4 报警程序设计S100报警步进程序一般是不执行的，只有在特殊的情况下才执行，因此要设计一个M100报警启动，以免报警程序误读，浪费工作人员的时间，也影响工作的效率，报警步进程序启动后，首先报警指示灯亮，报警蜂鸣器响，提醒工作人员，机器出问题了。同时对所有的步进指令、输出、中间继电器、计数器、计时器进行清零处理。如图4-12报警程序设计所示。图4-12报警程序设计第5章结论牛肉酱包装机械属于高技术、高智能、高竞争的机电一体化产品，高技术成果都会在包装机械产品中得到应用。纸箱包装机械可分为折纸、下纸、牛肉酱瓶推送、纸箱打开、纸箱传输、折舌、插舌、压平和打批号等功能。因此在设计过程中还要考虑机械润滑、机械安全运行、包装卫生等功能。我国国产瓶装牛肉酱装箱机虽然在近十几年来获得了快速的发展，但其面临的问题依然不少。在国内瓶类装箱装备行业中牛肉酱自动装箱机的制造商之中，技术含量和质量较高的制造商寥寥无几，且大多停留在半自动或中低速水平，同国外的同类产品相比，无论在装备的发展水平、技术含量和应用推广方面都不尽人意。本设计的主要设计内容为瓶装牛肉酱装箱机的上料装置控制设计、牛肉酱瓶装箱装置控制设计。完成的主要工作有：1. 综述了瓶装牛肉酱装箱机的发展历程，发展现状及发展战略。我国早期的瓶类生产装箱主要是采用手工装箱，后来随着生产的发展和技术的进步，逐渐采用机械化装箱。2. 确定了总体方案、硬件电路设计、软件程序设计的内容。3. 设计了纸箱上料机构的控制与检测设计。 4. 设计了牛肉酱瓶上料机构，通过电机驱动齿形带对牛肉酱进行定量输送。5. 设计了装箱机构，将瓶装牛肉酱装入纸箱内，同时控制完成纸箱的折叠封合。本机总体上具有较高的性价比，具有很强的竞争力和很好的发展前景。此外包装机械也可以有一些附加功能，如包装箱中加入量杯、药勺开瓶等工具，以方便用户使用。在机种的开发方面可以设计较为先进的机械，如无菌包装机械、保鲜包装机械等。还可以开发药品包装前处理成套设备和后处理配套设备。但由于经验不足，本设计也存在不足之处，有些地方考虑不够周到，这些问题都有待进一步解决。参考文献1. Glenn Davis. Introduction to Packaging Machinery. USA: Packaging Machinery Manufacturers Institute(PMMI)，19972. 孙凤兰，马喜川. 包装机械概论. 北京: 印刷工业出版社,20053. 鄢腊梅. 我国包装机械的现状分析及国际市场的开拓J. 中国包装工业，20014. 李越. 技术进步是中国食品包装机械的发展方向J. 中国包装，20035. 贺素良. 包装设备数字控制技术. 长沙: 国防科技大学出版社，20026. 许林成等. 包装机械原理与设计M . 上海科学技术出版社.，19887. 原魁. 变频器基础及应用. 北京: 冶金工业
