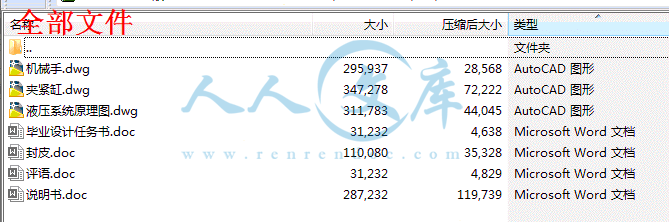

[全部文件] 那张截图中的文件为本资料所有内容，下载后即可获得。

预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

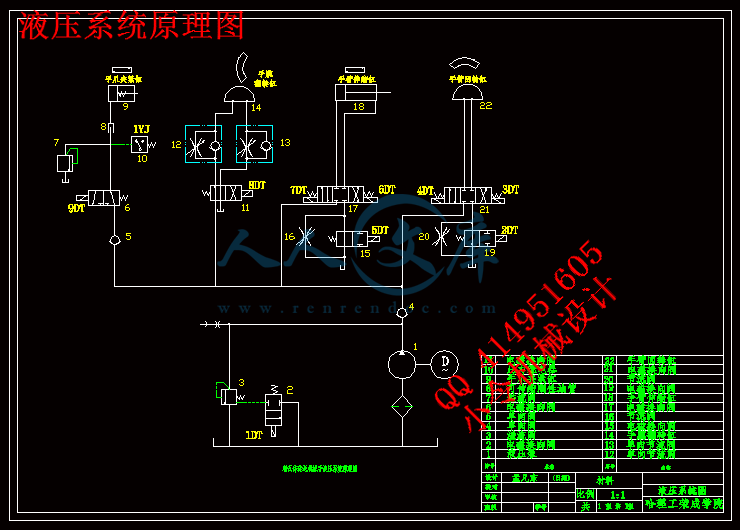

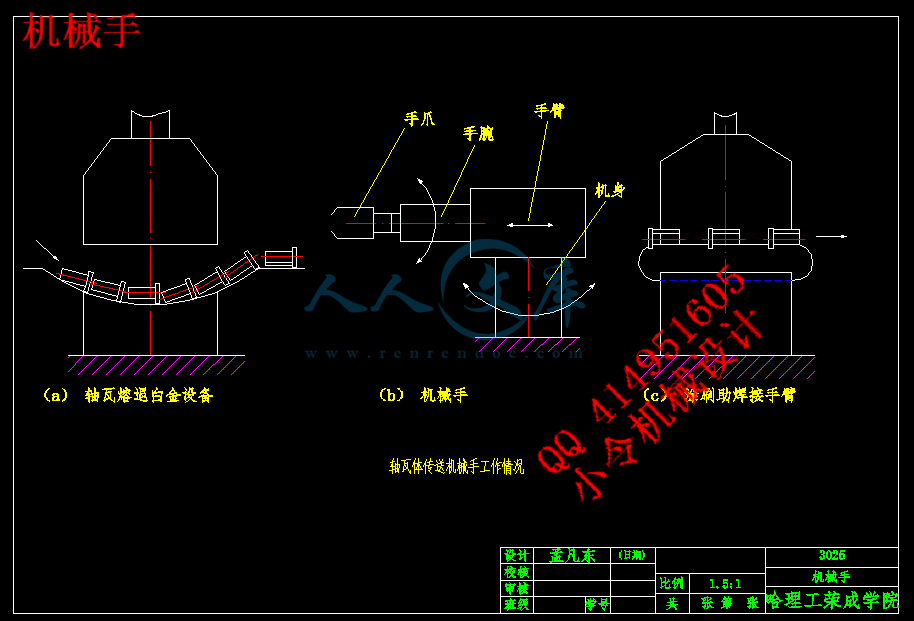

轴瓦体机械手液压系统设计
摘要

轴瓦体机械手是模仿人的手部动作，按给定程序、轨迹和要求实现自动抓取、搬运和操作的自动装置。它特别是在高温、高压、多粉尘、易燃、易爆、放射性等恶劣环境中，以及笨重、单调、频繁的操作中代替人作业，因此获得日益广泛的应用。机械手一般由执行机构、驱动系统、控制系统及检测装置三大部分组成，智能机械手还具有感觉系统和智能系统。本篇介绍的工业机械手属圆柱坐标式、全液压驱动机械手。本篇根据液压系统设计的一般程序，分四步详细地介绍了工业机械手液压系统设计过程，其中第3步拟定液压系统原理图是重点。

关键词　机械手；液压；电气
不要删除行尾的分节符，此行不会被打印
目录
摘要…… I
第1章绪论 1
1.1 课题背景 1
1.2 机械手的定义与分类 2
1.3 机械手应用及组成结构 3
1.4 机械手的发展趋势 4
1.5 轴瓦体 5
第2章机械手的工作特点及基本动作 6
2.1 机械手的工况特点及要求 6
2.2 轴瓦体传送机械手的基本动作 6
2.3 液压系统分析 9
第3章液压系统原理设计 10
3.1 手部抓取缸 10
3.2 腕部摆动液压回路 11
3.3 小臂伸缩缸液压回路 12
3.4 总体系统图 13
第4章抓取机构设计 15
4.1 手部设计计算 15
4.1.1 对手部设计的要求 15
4.1.2 拉紧装置原理 15
4.2 腕部设计计算 17
4.3 臂伸缩机构计算 18
第5章机身机座的机构设计 21
5.1 常用的定位方式 21
5.2 影响平稳性和定位精度的因素 21
5.3 机械手运动的缓冲装置 23
第6章机械手的控制 24
致谢 26
参考文献 27
千万不要删除行尾的分节符，此行不会被打印。在目录上点右键“更新域”，然后“更新整个目录”。打印前，不要忘记把上面“Abstract”这一行后加一空行
第1章绪论
1.1课题背景
随着现代工业技术的发展，工业自动化技术越来越高，生产工况也有趋于恶劣的态势，这对一线工人的操作技能也提出了更高的要求，同时操作工人的工作安全也受到了相应的威胁。工人工作环境和工作内容也要求理想化简单化，对于一些往复的工作由机械手远程控制或自动完成显得非常重要。这样可以避免一些人不能接触的物质对人体造成伤害，如冶金、化工、医药、航空航天等。
在机械制造业中，机械手应用较多，发展较快。目前主要应用于机床、模锻压力机的上下料以及焊接、喷漆等作业，它可以按照事先制定的作业程序完成规定的操作，有些还具备有传感反馈能力，能应付外界的变化。如果机械手发生某些偏离时，会引起零部件甚至机械本身的损坏，但若有了传感反馈自动，机械手就可以根据反馈自行调整。应用机械手，有利于提高材料的传送、工件的装卸、刀具的更换以及机器的装配等的自动化程度，从而可以提高劳动生产率，降低生产成本，加快实现工业生产机械化和自动化的步伐。
机械手技术涉及到力学、机械学、电气液压技术、自动控制技术、传感器技术和计算机技术等科学领域，是一门跨学科综合技术。近些年，随着计算机技术、电子技术以及传感技术等在机械手中越来越多的应用，机械手已经成为工业生产中提高劳动生产率的重要因素。
借助PLC强大的工业处理能力，很容易实现工业生产的自动化。基于此思路设计的机械手，在实现各种要求的工序前提下，大大提高了工业过程的质量，而且大大解放了生产力，改善了工作环境，减轻了劳动强度，节约了成本，提高了生产效率，具有十分重要的意义。
同时，借助组态软件的辅助作用，大大提高了系统的工作效率。因此，在自动化机床和综合加工自动生产线上，目前几乎都设有机械手，以减少人力和更准确地控制生产的节拍，便于有节奏地进行生产。
工业机械手是近几十年发展起来的一种高科技自动化生产设备。工业机械手是工业机器人的一个重要分支。它的特点是可通过编程来完成各种预期的作业任务，在构造和性能上兼有人和机器各自的优点，尤其体现了人的智能和适应性。机械手作业的准确性和各种环境中完成作业的能力，在国民经济各领域有着广阔的发展前景。
综上所述，有效地应用机械手是发展机械工业的必然趋势。

1.2机械手的定义与分类
机械手是一种能自动化定位控制并可重新编程序以变动的多功能机器，它有多个自由度，
