摘 要
在人们生活水平日益提高的今天，越来越多的高空作业问题围绕着我们，并且困扰着我们，主要的原因是由于使用的举升方法既不便捷，也不专业，更不安全，占用了大量人力、物力，并造成了很多财务、资源浪费。因此特拟定自行走小型举升车这样一个设计题目，利用所学习的知识，借鉴前人的产品，设计出有特色的专用举升车辆，从而给人们生活带来方便。

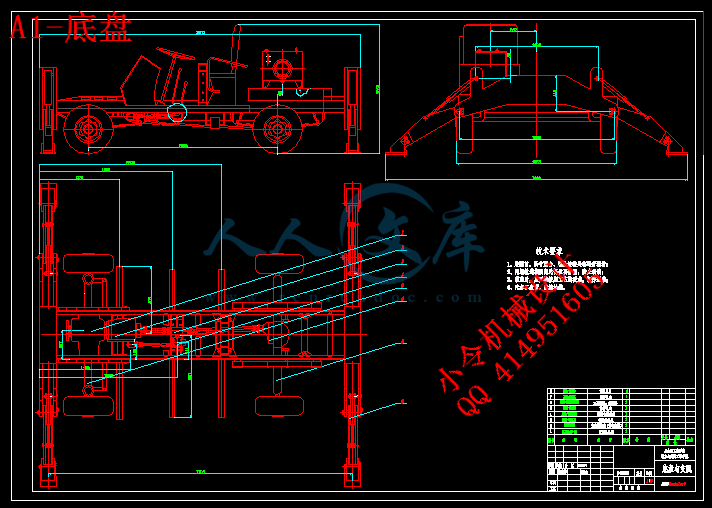

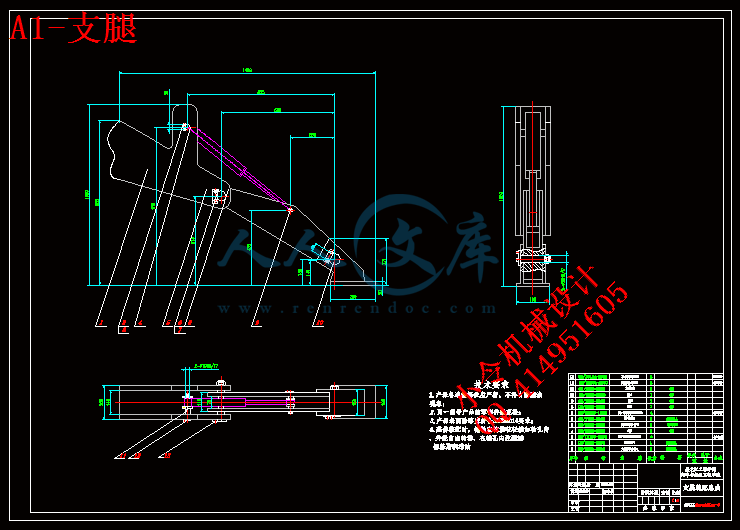

设计承担的任务是设计三类底盘的设计和液压系的统设计，三类底盘的设计即为横梁、纵梁的布局，液压系的统设计主要完成液压系统原理、液压油箱以及支腿机构的设计。机械举升部分采用三节举升臂，利用金属焊接及销轴连接组合各臂，使用平行四边形的四连杆变形对吊篮进行调平，通过对液压系统控制来完成特定的动作；液压控制系统包括选取液压缸、控制系统及元件的选择。

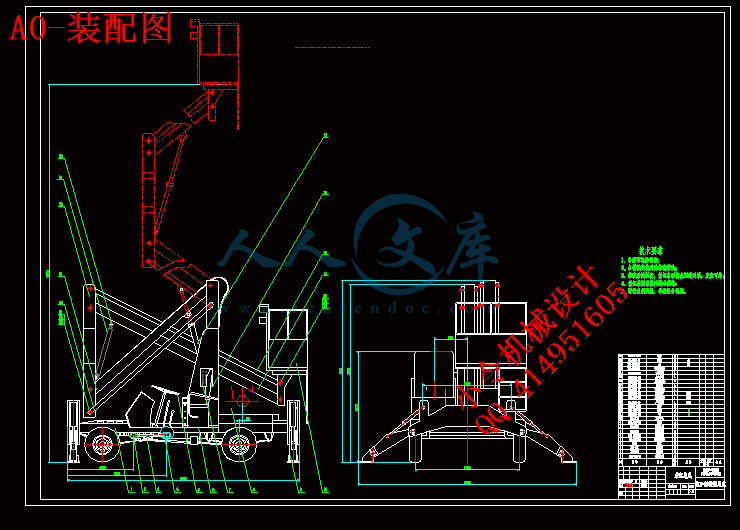

设计依据国家标准和机械行业标准，通过查阅机械设计手册等书籍，利用相关计算公式和材料信息，系统的对机构进行了强度校核，验证了设计的合理性，确定了各零件的使用材料、外形尺寸和加工方法，并完成了整体构架的装配方案，使机构能够实现最大举升达10.79m这样一个高度。
关键词：曲臂式高空作业车；举升机构；液压系统设计；小型；设计
ABSTRACT
In people's standard of living increased today, more and more aerial problems around us and haunt us, the main reason is due to the lifting method is neither convenient nor professional, more insecurity, which takes A lot of manpower, material resources, and caused a lot of financial, resource waste. Therefore, developing their own special take such a small lift truck design topic, the use of the knowledge acquired, the previous reference products, designed with special features lift vehicle, to bring convenience to people's lives.
The task is designed for selecting three chassis design of hydraulic design, three types of ec namely for the chassis design of longitudinal beams and the integration of layout, hydraulic design mainly complete hydraulic system principle, hydraulic oil tank, and a leg design of organization. and design of lifting mechanism; type selection small vehicles from car chassis, lifting mechanism mainly complete mechanical lifting part design and hydraulic control system design. One mechanical lifting part adopts three lifting arm, using metal welding and pin shaft connecting each arm, the use of combination of a parallelogram linkage deformation of the basket, through adjusting hydraulic system to specific action control, The hydraulic control system, including the selection of hydraulic cylinder, control systems and components.
On the basis of the national standards and design of mechanical industry standard, access to mechanical design manuals, etc, using the formula for calculating the related books and materials, the information system of organization, the intensity of the rationality of the design and use of materials, components, the dimensions and processing method and completed the overall architecture of the assembly, the most heavily to realize that institutions such a height of 10.79 m.
Keywords: Song arm type aloft working car；Lifting mechanism；Hydraulic system design；small；Design
目 录
摘要 I
Abstract II
第1章 绪论 1
1.1 概述 1
1.2 相关技术的现状和发展趋势 1
1.3 设计的主要内容 3
第2章 总体方案设计分析 4
2.1 方案确定 4
2.2 外形尺寸确定 5
2.3 三类底盘的选择 6
2.4 本章小结 6
第3章 工作机构设计 8
3.1 确定尺寸及材料 8
3.2 受力分析 10
3.3 本章小结 16
第4章 辅助机构设计 17
4.1 回转机构简介 17
4.2 支腿机构设计计算 17
4.2.1 支腿跨距的确定 17
4.2.2 最大载荷时支腿力的计算 20
4.2.3 撑脚接地面积确定 21
4.3 取力器布置方案及基本参数选择 21
4.4 本章小结 22
第5章 液压系统设计 23
5.1 主要机构液压回路的设计与分析 23
5.1.1 变幅回路 23
5.1.2 回转机构 24
5.2 主要液压元器件的选择计算 26
5.2.1 驱动液压缸的计算确定 26
5.2.2 液压泵的选型计算 31
5.2.3 液压控制阀的选用 33
5.2.4 油箱容积与管路内径计算 34
5.2.5 管路内径计算 35
5.2.6 液压油的选用 36
5.3 本章小结 36
第6章 整车性能计算分析 37
6.1 动力性计算 37
6.2 高空作业车汽车变速器速比 37
6.2.1 发动机外特性 37
6.2.2 汽车的行驶方程式 39
6.2.3 动力性评价指标的计算 40
6.3 燃油经济性计算 44
6.4 稳定性计算 45
6.5 本章小结 45
结论 46
参考文献 47
致谢 48
附录 49
第1章 绪 论
1.1 概述
由于交通管理部门经常会遇到交通信号灯、交通监控器、交通指示牌的维修和更换，基础交通设施的安装建设等高空作业问题，所以近年来交通设施高空作业车大量投入使用。
高空作业车是用来运送工作人员和工作装备到指定高度进行交通设施维修或安装作业的特种车辆，是将高空作业装置安装在汽车底盘上组成的。交通设施高空作业车装置包括工作臂、回转平台、副车架、工作平台、液压系装置等。现在的高空作业装置具有操作平顺、工作稳定、安全可靠等优点，大大提高了空中作业的工作效率。交通设施高空作业车是利用汽车底盘作为行走机构，机动灵活，行驶速度高，可快速转移，转移到作业场地后能迅速投入工作，因此被广泛应用。
1.2 相关技术的现状和发展趋势
我国高空作业机械的生产于20世纪70年代末开始起步，发展较快，目前生产经营企业已由原来的几家迅速增加到40余家，其中与国外合资或合作生产的企业有5家。根据2004年和2005年《中国工程机械年鉴》，2003年高空作业机械工业总产值为32139万元，生产各类高空作业平台。行业几个骨干企业通过近几年的技术改造，其生产规模不断扩大，形成了各自特色的产品系列，基本能满足国内市场高空作业机械的需要，企业的各项主要经济指标逐步上升，经济效益也逐年提高[1]。
我国高空作业机械行业的一些骨干企业利用自己的技术和设备优势，通过学习引进和消化国外先进技术开发了许多新产品，其产品的技术水平和产品质量都不断提高，达到和接近了国际同类产品的水平，推动了高空作业机械行业的技术进步，在国内市场中竞争力强，市场销路好，产量增加较快。一些企业利用自身的优势，在原有产品的基础上根据国内底盘品种的发展和基础零部件的更新，不断加大新产品的开发力度，走企业横向联合多种经营的综合开发道路，不但使企业自身的生产和销售步入了良性循环轨道，还带动了附属企业和国内相关产品的销售发展。
产品性能提高：我国高空作业机械产品的需求量随着国民经济和城市建设的发展逐年增加，各种规格的新产品近几年增加较快。如北京起重机器厂在短短几年时间先后开发了车载剪叉式平台、剪叉自行式平台、折臂式平台、单扼柱铝合金平台和双扼柱铝合金平台、箱型界面铝合金扼柱平台、手动铝合金扼柱平台等近10个品种、30多个规格的产品。杭州赛奇工程机械厂近几年先后开发了单扼柱铝合金平台、双扼柱铝合金平台及多扼柱铝合金平台，其中多扼柱铝合金平台完成了10m、14 m、16 m、18 m、20 m共7种规格的研制。杭州爱知工程车辆有限公司开发了全液压驱动的自行式高空作业平台，为国内传播修造、建筑、机场及工矿企业的安装检修工程等提供了新的品种。浦沅集团有限公司开发了12 m、16 m、20 m、25 m、30 m高空作业车和QKH8-19-8起重机高空作业车。锦州中型机械股份有限公司今年也完成了22 m、32 m、50 m大高度高空消防救援车的研制，徐州中型机械厂完成了67 m大高度高空消防救援车的研制[2]。
扩展产品的使用功能和用途：我国高空机械的使用范围还比较窄，使用较多的主要有路灯、道路交通、园林部门、国内大多厂家把用户集中在车站、地铁、商店、工厂、供电、路灯等部门，其市场远远没有挖掘和佩玉出来。高空作业机械在有发展前途的电力、电信及有限电视系统使用较少，究其原因是国内产品技术性能及参数还不能完全满足上述三大系统使用的要求，在产品用途和功能上还需要更新。如将高空作业机械用在建筑使用中以替代某些脚手架施工、建筑物外墙表面的装饰、倾斜和维护等；绝缘架线和维修；消防救援及大型物体（传播、飞机）维护检查等，但开发以上这些产品需要从产品的适应性、技术性能上进行较大的突破。
随着我国经济的发展，停电对工农生产和人民生活带来的损失不可估量，国家已经开始实行《电力法》，对供电可靠性要求越来越高，在电力系统企业要求供电可靠率达到99.9%，所以如何解决不停电维修—带电作业的问题已经非常突出，这就要求不但能登高作业，还要具有绝缘性能好的高空作业车，这种新型高空作业车要打破常规的格局，工作斗，臂架要求采用非金属的高性能绝缘材料，工作斗对整个作业的控制不能采用一般的电控和液控，还要具有起吊能力，并有更可靠的安全性、平稳性、微调性。电信和有线电视系统使用的高空作业车要求小巧灵活，能走街穿巷，操作方便、乘坐舒适，这就要求设计小型先进的汽车底盘，并解决动力输出问题。应该特别注意的是，高空作业车新产品的开发不能限制在汽车上，应该考虑它是一种工程机械，以适应用户的需要为前提，行走方式可以采用电动自行式、液控自行式、轮胎自行式、履带自行式等。我国文化传播行业对轮胎液控自行式高空作业车的需求量很大，建筑行业对履带自行式产品也将产生需求，室外装修、清洗行业大量需要自行式高空作业车。随着高速公路、高架桥的建设，将需要大量具备低空作
