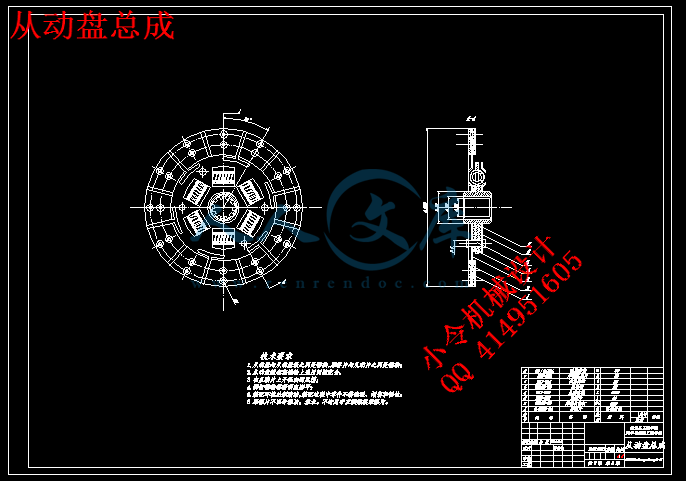

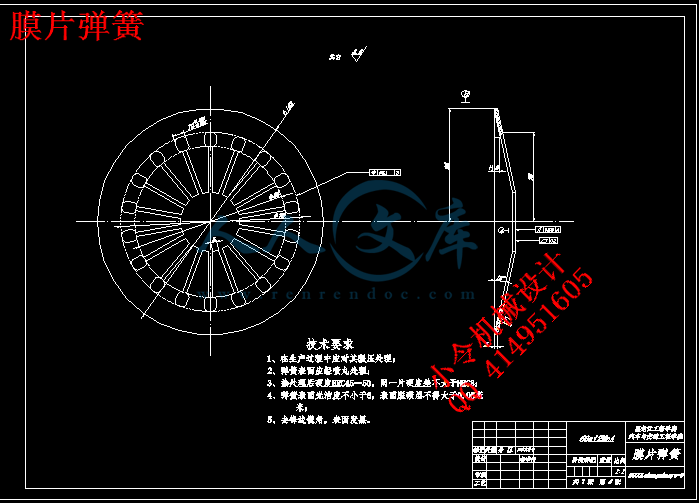

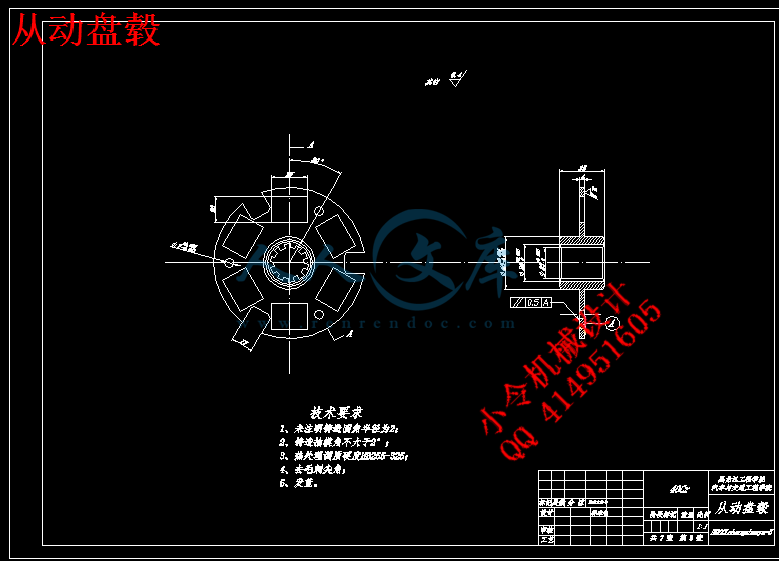

微型汽车离合器设计【7张CAD图纸】【推式膜片弹簧】【车辆专业】

【温馨提示】 购买原稿文件请充值后自助下载。

[全部文件] 那张截图中的文件为本资料所有内容，下载后即可获得。

预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

目  录

摘要 Ⅰ
Abstract Ⅱ
第1章 绪论 1
1.1离合器的发展 1
1.2 研究现状 3
1.3 研究内容 4
第2章 离合器结构方案选取 5
2.1设计参数和结构要求 5
2.2 离合器结构设计 6
2.2.1 摩擦片的选择 6
2.2.2 压紧弹簧的结构形式及布置 6
2.2.3 压盘的驱动方式 7
2.2.4 分离杠杆、分离轴承 8
2.2.5 离合器的通风散热措施 9
2.3本章小结 9
第3章 离合器基本结构参数的确定 10
3.1摩擦片主要参数的选择 10
3.2离合器后备系数β的确定 11
3.3单位压力P的确定 11
3.4本章小结 12
第4章 离合器从动盘设计 13
4.1从动盘结构介绍 13
4.2 从动盘设计 14
4.2.1从动片的选择和设计 14
4.2.2 从动盘毂的设计 15
4.2.3 摩擦片的材料选取及与从动片的固紧方式 17
4.3 扭转减振器的结构简单介绍 18
4.4  减振弹簧设计 18
4.5本章小结 22
第5章 压盘的设计 23
5.1 压盘传力方式的选择 23
5.2 压盘的几何尺寸的确定 23
5.3压盘传动片的材料选择 23
5.4本章小结 23
第6章 分离装置的设计 24
6.1分离杆的设计 24
6.2离合器分离套筒和分离轴承的设计 24
6.3本章小结 25
第7章 离合器膜片弹簧的设计 26
7.1 膜片弹簧的结构特点 26
7.2膜片弹簧的变形特性和加载方式 26
7.3 膜片弹簧的弹性变形特性 27
7.4 膜片弹簧的参数尺寸确定 28
7.5本章小结 33
第8章 离合器盖的设计 34
8.1离合器盖的设计 34
8.2 传力片的设计 34
8.3本章小结 35
第9章 操纵机构的设计 36
9.1操纵机构踏板力和行程 36
9.2操纵机构的结构形式 36
9.3 操纵机构的设计计算 37
9.4本章小结 38
结论 39
参考文献 40
致谢 42
附录A 43
附录B 46

摘   要

汽车离合器位于发动机和变速箱之间的飞轮壳内，用螺钉将离合器总成固定在飞轮的后平面上，离合器的输出轴就是变速箱的输入轴。
离合器是汽车传动系中的重要部分，在机械传动系中是作为一个独立的总成而存在的，它是汽车传动系中直接与发动机相连接的总成，对汽车的性能起着重要的作用。此次设计离合器是主要目的是利用传统的设计方法，学习传统方法中的基本步骤，了解设计过程，把学过的知识综合的运用到设计过程中，从而更坚实的掌握学过的知识。
离合器设计的内容主要包括压盘总成、从动盘总成、膜片弹簧三个部分。首先，对离合器各零件的参数、尺寸、材料、及结构进行设计，然后用Auto CAD工程图。
本文主要是对轿车的膜片式弹簧离合器进行设计。根据车辆使用条件和车辆参数，按照离合器系统的设计步骤和要求，主要进行了以下工作：选择相关设计参数主要为：摩擦片外径的确定，离合器后备系数的确定，单位压力的确定。并进行了总成设计主要为：分离装置的设计（包括分离轴承、分离套筒等），以及从动盘设计包括从动片设计和从动盘毂设计，主动部分的设计，包括压盘、离合器盖设计、弹性传动片设计，其中离合器盖的设计只是简单的设计，操纵机构的设计是大体上计算出踏板的行程、踏板力，是否符合人体工程学要求。扭转减震器中的螺旋弹簧的设计。还重点研究了膜片弹簧在分离过程中的受力，对受力过程进行数学分析，并对其进行校核，以提高膜片弹簧离合器的使用寿命，使膜片弹簧离合器在工作过程中处于最佳状态。

关键词：离合器；压盘；从动盘；膜片弹簧；摩擦片

ABSTRACT

Automobile Clutch in the engine and gearbox between the flywheel shell, with screw will be fixed in the clutch assembly after the plane of the flywheel, clutch gearbox output shaft is the input shaft。
Automobile clutch is an important part of the power train of the car ,it plays an important role. The main purpose of this design is using traditional methods to learn the basic steps, comprehending the design process, using the learned knowledge to the design process, thus a more solid grasp of the knowledge learned.
There are three main parts of the clutch design: driven disc design, diaphragm-spring design and the driving disc design. Firstly, this paper calculates the parameters, and chooses sizes and materials for the clutch’s parts. Then draw the three-dimension-blueprint of the assembly and components. Finally transforms the three-dimension-blueprint into Auto CAD engineering plat.
This paper is a car diaphragm spring clutch design. In accordance with the conditions of vehicles and vehicle parameters, in accordance with the clutch system design steps and requirements for the following main tasks: choosing the main design parameters are: the determination of friction plate diameter, back-up clutch coefficient determination unit to determine the pressure. And designed primarily for the assembly: the design of separation devices (including the separation of bearings, sleeve separation, etc.), as well as the follower plate follower piece design includes the design and the design of the driven wheel disc, part of the design of the initiative, including the pressure plate, Clutch cover design, flexible drive chip design, which covered the design of the clutch is a simple design, is designed to manipulate the whole body out of the trip pedal, pedal power, with the ergonomic requirements. To reverse the shock absorber of the coil spring design.This paper also studies force exerted on diaphragm in the process of separation, and analyzing the process mathematically, then examines and calculates relative parameter. In conclusion, the design will prolong the lifetime of diaphragm-spring clutch, and makes the clutch in best state when it’s working.

Key words: Clutch; Diaphragm Spring; Driven Plate; Pressure Plate; Friction Disc.
