双层畜禽运输车的改装设计

52页 18000字数+说明书+任务书+开题报告+6张CAD图纸【详情如下】

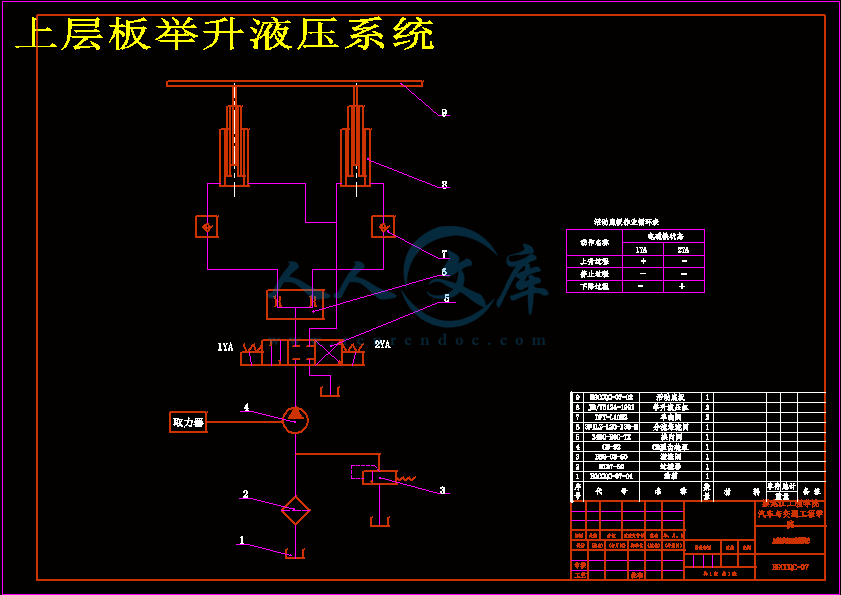

上层板举升液压系统.dwg

上层活动底板.dwg

中期检查表.doc

任务书.doc

优秀设计.doc

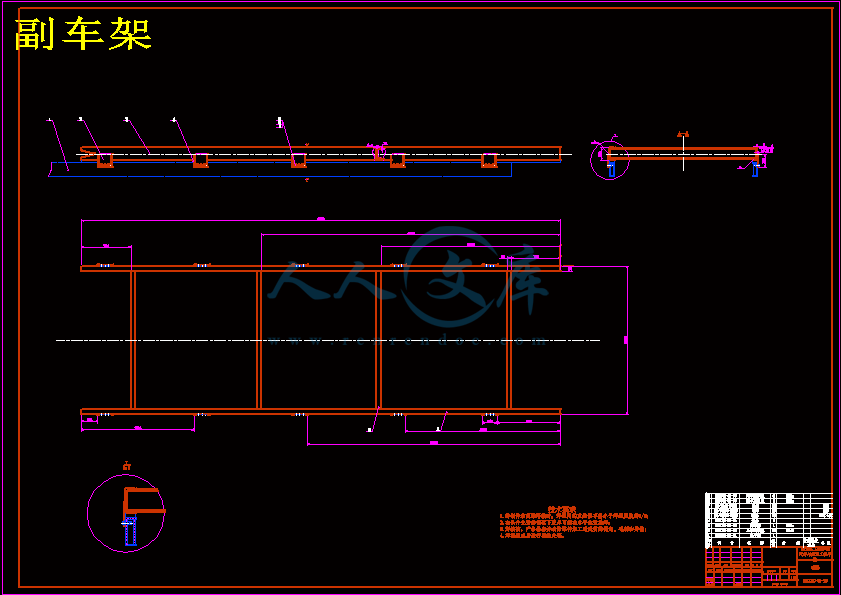

副车架.dwg

双层畜禽运输车的改装设计开题报告.doc

双层畜禽运输车的改装设计说明书.doc

双层畜禽运输车装配图.dwg

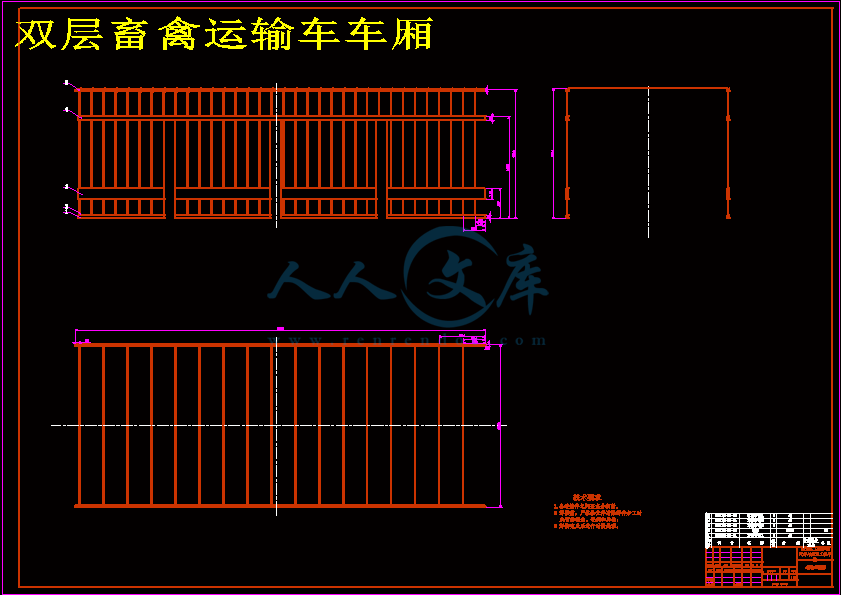

双层畜禽运输车车厢.dwg

封皮.doc

成绩评定表.doc

指导教师评分表.doc

指导记录.doc

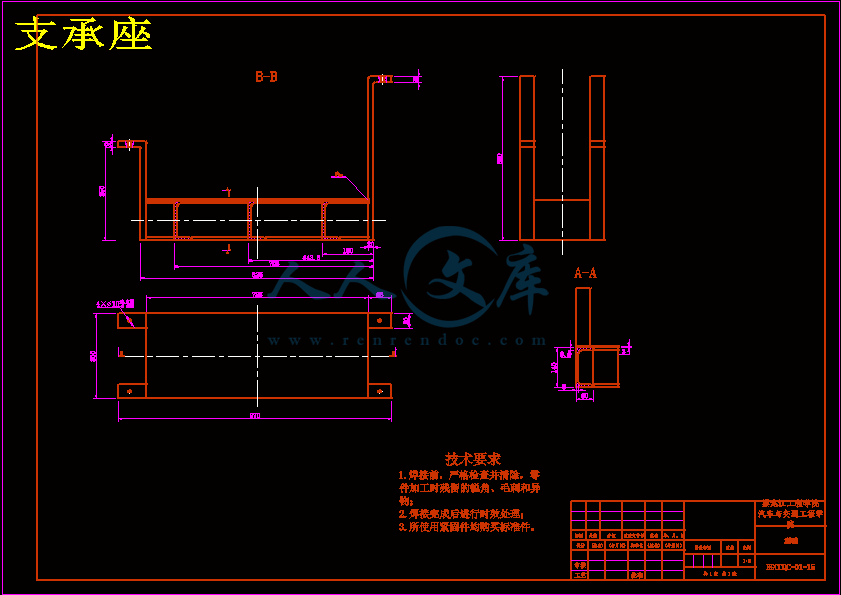

支承座.dwg

目录.doc

答辩评分表.doc

线性滑轨.dwg

设计图纸8张.dwg

评阅人评分表.doc

车厢.dwg

题目审定表.doc











摘要

随着我国国民经济的发展，人民生活水平的提高。人们对禽类、肉类制品的需求量急剧增加。而畜禽的养殖场地远离市区，这样就需要将鲜活畜、禽运输到指定地点。因此畜禽运输车的市场需求量也较大。为了能够同时运输禽类和中大型动物，满足消费者和养殖业者的需要，并且从大幅度的提高运输效率、降低运输成本、减少运输途中的货损和货差，提高运输的安全性和减少污染保护环境的方面考虑，设计制造双层畜禽运输车成为专用汽车发展道路上的一项重要任务。

首先分析了现在畜禽运输车的现状和不足之处，明确了双层畜禽运输车的主要优点。在此基础上，通过对整体方案的分析选择、举升机构的计算校核、液压系统的选择与设计、辅助装置的选择与设计及对整车的性能分析，利用CAD软件绘制出二维图形。最后设计出的双层畜禽运输车能够满足工艺合理、小批量加工容易、成本低、可靠性高的加工和使用要求。

关键词：双层；运输；畜禽；改装；设计

ABSTRACT

Along with the development of our national economy and improvement of people's living standard. People on the poultry, meat products demand has increased dramatically. And livestock and poultry breeding sites away from downtown, so it needs to fresh livestock and poultry transportation to the designated place. So the market demand of livestock transporters bigger also. In order to can simultaneously transport poultry and medium-large animals, meet the needs of consumers and aquaculture, and those from the large scale enhancement transportation efficiency and reduce the transportation cost, reduce transit goods damage and poor, improve transport safety and reduce pollution of environmental protection into consideration, design and manufacture of special cars double livestock transporters become the development path is an important task.

First analyzed the status and livestock transporters now deficiency, clear the double livestock transporters’ main advantage.On this basis, through the analysis of the overall scheme selection, the calculation of lifting mechanism of dynamicrigidity, the selection and design of hydraulic system, auxiliary devices selection and design of the vehicle and the performance analysis, use CAD software rendering the 2d graphics. Finally designed double livestock transporters can meet the technological reasonable, small batch easy processing, low cost, high reliability processing and use requirement.

Key words: Double Layer；Transportation；Livestock and Poultry；Modification；Design

摘要I

AbstractII

第1章绪论1

1.1概述1

1.1.1双层畜禽运输车的总体结构1

1.1.2双层畜禽运输车的研究现状1

1.2研究的意义目的2

1.3研究的主要内容2

第2章整体方案分析选择及举升机构计算与校核3

2.1概述3

2.2活动底板的设计计算3

2.2.1活动底板的结构设计3

2.2.2上层板剪力及弯矩的求解3

2.2.3上层板弯曲变形校核5

2.2.4上层板的挠度计算6

2.3方案的选择7

2.4液压缸的设计7

2.4.1液压举升机构的主要技术参数7

2.4.2液压缸的设计要求8

2.4.3三级同步液压缸结构设计及内径的确定8

2.4.4三级同步液压缸柱塞杆直径的确定11

2.4.5三级同步液压缸壁厚、外径等参数的计算12

2.4.6三级同步液压缸外形尺寸的校核15

2.5液压缸主要零件结构、材料及技术要求16

2.5.1缸体16

2.5.2活塞17

2.5.3活塞杆18

2.5.4活塞杆的导向、密封和防尘19

2.5.5液压缸的排气装置19

2.5.6液压缸安装连接部分的形式和尺寸20

2.6本章小结20

第3章液压泵选择与设计21

3.1液压泵的工作原理21

3.2液压泵的形式21

3.3液压泵主要参数及型号21

3.4液压泵主要参数的确定22

3.4.1液压泵工作压力的计算22

3.4.2液压泵理论流量的计算22

3.4.3液压泵排量的计算22

3.4.4液压泵功率的计算22

3.5液压系统原理23

3.6本章小结24

第4章辅助装置的选择与计算25

4.1副车架主要尺寸参数设计计算25

4.1.1副车架主要尺寸设计25

4.1.2副车架的强度刚度弯曲适应性校核25

4.2喷淋装置的设计计算31

4.2.1喷淋系统技术方案31

4.2.2喷淋系统结构31

4.3登坡板的结构与设计计算32

4.3.1登坡板的长度32

4.3.2钢丝绳的拉力33

4.3.3卷筒（或滑轮）的直径34

4.3.4登坡板提升时所需功率35

4.4支承座的结构与设计计算35

4.5上层活动底板上升所需定滑轮和钢丝绳直径的计算36

4.6本章小结37

第5章整车性能分析38

5.1概述38

5.2汽车动力性能分析38

5.2.1基本参数确定38

5.2.2汽车的行驶方程39

5.2.3汽车最高车速的确定42

5.3汽车燃油经济性44

5.4本章小结44

结论45

参考文献46

致谢47

第1章绪论

1.1 概述

1.1.1双层畜禽运输车的总体结构

双层畜禽运输车属于栅栏式运输车，其汽车车厢采用栅栏结构，主要适用于运输牲畜、家禽等。具有双层车厢结构的栅栏式运输车运输效率高，适用与长途运送牲畜、家禽等。栅栏式牲畜运输车均设有便于牲畜上下的门梯。该门梯通常利用后厢板翻下作为登坡板，也有的采用电动绞盘提升登坡板。

在栅栏式牲畜运输车中，双层车厢运输车最为常见。对于双层车厢牲畜运输车，根据其第二层车厢底板的结构特点可分为可拆卸式底板、液压折叠式底板和液压升降式底板三种类型。本设计采用液压升降式底板。该型式的第二层车厢底板由分布与车厢后面两个角的两个液压缸和钢丝绳实现上升和下降。装载时，首先将活动底板搁在底层底板上。当装满牲畜后，将其举升到一定高度后锁止，然后装载底层车厢；卸载相反。这种型式的牲畜运输车优点是装载、卸载都非常方便，必要时可将活动底板降落在底层底板上，作一般货车使用。1.2研究的意义目的

近几十年来它在国内外获得迅速的发展与普及,它最大的优点是具有自重轻、仓栅栏杆可半拆、全拆和随意升降、方便实用、安全可靠等，并可根据用户要求设计制作双层鲜活动物运输车、瓜果蔬菜运输车等。适合广大用户的中短途公路运输使用，也可作普通载货汽车使用，在高度发达的公路运输业，特别是现代物流产业的飞速发展。仓栅式运输车必将得到迅速的推广、普及。是城市、城际物流运输市场开发的经济型产品。同时在双层畜禽运输车的研究和生产过程中，也带动了钢铁，化工等其它很多行业，又提供了大量的工作岗位，减轻就业压力，并日趋完善，成为系列化多品种的产品。因此，双层畜禽运输车的发展是很有必要的。

1.3研究的主要内容

本章针对我所做设计的课题做了综合性的阐述，通过查找书籍，以及在网络上查找的资料，我了解了我所做双层畜禽运输车的基本状况；特别是专用车的设计特点及设计思路，还有在以后的设计中有可能面临的问题，进行了细致的了解与阐述。本设计主要进行双层畜禽运输车的整车设计，二类底盘的选型，举升液压系统主要技术参数的计算，车厢设计，以及根据畜禽的运输需求而增设的降温喷淋系统。整车性能分析，利用CAD软件建立双层畜禽运输车的装配图以及零部件图。

本章对双层畜禽运输车状况进行了分析，了解了我国双层畜禽运输车行业与欧美等国家的差距与需要发展的地方。目前，我国改装车市场最大销售量约25万辆左右，改装量最大的除了客车外，主要有厢式车、罐式车、自卸车等主要车型。但是总体来看，这些专用车均存在技术附加值低、工艺较落后等问题。从品种来看，我国改装车品种较少，仅有400多个品种。那么，未来改装车市场到底是什么市场呢？肯定地说，应该向多品种、高、精、尖方向发展。经过本章的学习了解，相信在下几章的设计学习中会有了依据，为本次设计开了一次好头。第2章整体方案分析选择及举升机构计算与校核

2.1 概述

双层畜禽运输车改装结构中液压系统；活动底板的结构和车厢结构为其重要组成部分，它直接关系到双层畜禽运输车的使用性能和整车布置，它是决定双层畜禽运输车改装设计优劣的主要因素。因此首先对活动底板进行设计。

2.2活动底板的设计计算

上层活动底板结构类似于车厢底板，其结构由两根通长槽型纵梁、四根横梁和底面分布矩形加强筋的薄钢板组成。

2.2.1活动底板的结构设计

上层活动底板是由车架承载的，而纵梁作为上层活动底板的主要承载元件，也是车架中最大的加工件，其形状应力求简单。其中载货汽车的车架纵梁延多取平直且断面也不变或少变，以简化工艺。因此载货汽车的断面多采用开口朝内的槽型，槽型断面粱的弯曲刚度大、强度高、工艺性好，零件的安装与紧固方便。同时，由若干根横梁将左右纵梁连接在一起，构成一完整的车架，其中横梁起支承上层活动底板，保证车架有足够的扭转刚度，限制其变形和降低某些部位的应力的作用。

本车上层活动底板初选等宽的梯形车架，车架宽度为2250，车架长度为6000。纵梁采用槽型钢结构，槽型钢型号：14#B（140*60*8），横梁钢板厚度都采用8，车架材料采用Q345。薄钢板和加强筋的材料采用45。

2.2.2上层板剪力及弯矩的求解

作用在上层板梯形车架上的弯曲力矩主要由车架纵梁承受。由于条件限制，为了计算弯曲力矩，将车架纵梁承受载荷简化为均布载荷，当车架纵梁承受的是均布载荷时，车架的简化计算可按下述进行，但需要一定的假设即认为纵梁为简支梁，忽略不计局部扭矩的影响。

由以上可画出上层板车架的等效粱受力及剪力和弯矩示意图：

结论

本设计是根据传统双层畜禽运输车设计方法，并结合现代设计方法进行设计的，其设计的主要结论如下：

（1）本课题设计的双层畜禽运输车的装载质量为8吨，属于中型运输车；

（2）本课题设计的双层畜禽运输车区别与以往利用分布于车厢四个角的四个液压缸实现上层活动底板的上升和下降，本设计采用两个分布在车厢后端两个角的三级同步液压缸再通过钢丝绳的连接实现上层活动底板的上升与下降；

（3）本设计采用了一种车辆自带水源和自身储气压力的装载畜禽运输车的喷水降温装置。

本双层畜禽运输车设计结构合理，符合实际应用，具有很好的动力性和经济性，液压举升机构及零部件的设计能尽量满足零件的标准化、部件的通用化和产品的系列化及汽车变型的要求，修理、保养方便，机件工艺性好，制造容易，降低生产成本。

此次设计的双层畜禽运输车基本完成了设计任务的要求，但是设计过程还存在许多不足。本设计是对大学四年的一次检验，是对以前所学知识的一次全面复习和总结。通过这次毕业设计使我掌握了设计的方法和提高了自我学习的能力，但是在某些方面，做得还不够认真仔细，恳请各位老师同学给予批评指正。

参考文献

[1]徐达，丛锡堂.专用汽车构造与设计[M].北京：人民交通出版社，2008.2.

[2]卞学良.专用汽车结构与设计[M].北京：机械工业出版社，2007.7.

[3]清华大学余志生.汽车理论[M].北京：机械工业出版社，2009.3.

[4]马兰.机械制图[M].北京：机械工业出版社，2006.5.

[5]许贤良王传礼.液压传动[M].北京：国防工业出版社，2006.9.

[6]陈家瑞.汽车构造[M].北京：机械工业出版社，2005.1.

[7]周松鹤，徐烈烜.工程力学[M].北京：机械工业出版社，2007.5.

[8]孙伟，张丽萍.同步二级伸缩液压缸的研究[J].机床与液压,2006.NO.2.

[9]奚永新，徐兵，傅新，杨华勇.三级同步液压缸仿真与研究[J].液压与气动，2004（7）.

[10]周宏建，谢萌，崔冬梅.几种常见支腿及加强筋形式的比较[J].水泥科技，2009.NO.3.

[11]张荣生.一种多用途仓栅式散粮运输车结构设计[J].专用汽车，2010（3）.

[12]司景萍.专用汽车副车架的改装分析及设计要点[J].内蒙古公路与运输，1997（1）.

[13]武汉工学院.专用汽车副车架的设计与计算[J].专用汽车，1993（2）.

[14]于贵文，臧克江，林晶.双作用多级液压缸的设计[J].中国工程机械学报，2007，5（4）.

[15]吴宗泽，罗圣国.机械设计课程设计手册[M].北京：高等教育出版社，2006.5.

[16]机械设计手册编委会.机械设计手册[M]. 北京：机械工业出版社，2004.8.

[17] 黄贵东,沈光烈,黄昶春,韦志林.汽车车架有限元分析模型的改进与应用[J].装备制造技术，2007.2.

[18] 沈炜良,边立静,伍建华.重型载货汽车车架的结构分析及优化设计[J].广西大学学报，2007.9.

[19]QIAO W G, ZHANG X. Study about the Dynamic Analysis and Optimize of Container Vehicle with Cranes [A]. Proceedings of 5th International Conference on Material Handling, Chongqing,2005.

[20] Karnopp D,Margolis D,Rosenberg R.System dynamics: modeling and simulation of mechatronic systems[J].3rd ed. New York:Wiley and Sons,2000.

内容简介：: 毕业设计（论文）中期检查表填表日期2011年 4 月 18 日迄今已进行 8 周剩余 9 周学生姓名祝庆贺院系汽车与交通工程学院专业、班级车辆工程B07-2班指导教师姓名苏清源职称副教授从事专业车辆工程是否外聘是否题目名称双层畜禽运输车的改装设计学生填写毕业设计（论文）工作进度已完成主要内容待完成主要内容（一）计算说明部分1、双层畜禽运输车方案的选择2、液压缸的计算及校核3、液压泵计算及选择4、上层板设计计算5、辅助装置的计算（二）图纸部分双层畜禽运输车装配草图（一）图纸部分双层畜禽运输车装配图（A0加长一张）副车架装配图（A0一张）双层畜禽运输车车厢(A0两张)上层板（A0一张）支承座（A2一张）线性滑轨（A2一张）上层板举升液压系统（A2一张）（二）完成设计说明书存在问题及努力方向1、初步计算不够精确；2、结构进行改进、完善，争取达到设计的合理化、最优化； 3、双层畜禽运输车装配草图存在一定问题。学生签字：指导教师意见指导教师签字：年月日教研室意见教研室主任签字：年月日SY-025-BY-2毕业设计（论文）任务书学生姓名祝庆贺院系汽车与交通工程学院专业、班级车辆工程B07-2班指导教师姓名苏清源职称副教授从事专业车辆工程是否外聘是否题目名称双层畜禽运输车的改装设计一、设计目的、意义目的: 综合性地运用几年内所学知识去分析、解决一个问题，在作毕业设计的过程中，在所学知识得到疏理和运用，提高自己动手能力和培养自己的解决问题的能力.现状与意义：随着我国经济的发展，人民生活水平的提高。人们对禽类、肉类制品的需求量急剧增加。而畜禽的养殖场地远离市区，这样就需要将鲜活畜、禽运输到指定地点。因此畜禽车的市场需求量也较大。而双层畜禽车既可以运输鸡鸭等禽类，也可以运输猪、羊等中大型动物，满足消费者和养殖业主的需要，因此双层畜禽运输车近年来国内市场需求量越来越大，市场前景十分广阔。随着经济的发展，畜禽运输车呈现出重型化、智能化、高档化，多极化发展的趋势。二、设计内容、技术要求（研究方法）设计的基本内容：本设计将参考现有畜禽运输车的基本形状，并根据设计要求查找相关资料进行的设计，其中主要的设计内容有：二类底盘的选择；液压系统的选择和设计；以及根据畜禽的运输需求而增设的降温喷淋系统。在设计完整车后，对轴荷进行合理的分配，使之符合使用要求。最后进行整车的性能分析计算。在对各种结构件进行了分析计算后，绘制双层畜禽运输车的整体图及主要部件的零件图。本车的装载质量为8t。本设计主要研究方法：（1）二类底盘的选择计算；（2）对液压系统的改装设计；（3）喷淋及辅助系统的设计计算；（4）使用AutoCAD进行整车图和零部件图的绘制；三、设计完成后应提交的成果1、整体装配图； A0 三张2、零件图； A1 一张 3、说明书； 1.52.0万字四、设计进度安排1、调研、资料收集，完成开题报告第1、2周2、方案设计与分析第3周3、二类底盘选型第4周4、双层底板的设计计算第5周5、液压装置设计计算选型第6周6、总布置；第7、8周7、喷淋等系统设计第9周8、完成设计图纸第10、11周9、整车性能计算分析；整车设计修正；第12周10、完成设计说明书的撰写第13、14周11、设计审核第15周12、设计修改第16周13、毕业答辩第17周五、主要参考资料1、专用汽车设计徐达机械工业出版社 2、汽车设计手册 3、专用汽车构造刘哲义,何明辉主编. 武汉工业出版社 4、机械设计手册 5、汽车构造 6、相关期刊、杂志六、备注指导教师签字：年月日教研室主任签字：年月日优秀毕业设计（论文）推荐表题目双层畜禽运输车的改装设计类别毕业设计学生姓名祝庆贺系、专业、班级汽车与交通工程学院车辆工程B07-2班指导教师苏清源职称副教授设计成果明细：答辩委员会评语：答辩委员会主任签字（盖章）：系部公章：年月日备注：注：“类别”栏填写毕业论文或毕业设计SY-025-BY-3毕业设计（论文）开题报告学生姓名院系汽车与交通工程学院专业、班级车辆工程B07-2指导教师姓名职称副教授从事专业车辆工程是否外聘是否题目名称双层畜禽运输车的改装设计一、课题研究现状,选题的目的、依据和意义1、研究现状当今世界，随着经济的快速发展，高速公路里程的迅速增加，汽车向专业化、高速化、重型化方向发展的趋势越来越明显，促使对专用车的需求逐年增加。专用车已成为运输及各种特殊用途的主力车种，在汽车工业中占有举足轻重的地位。专用汽车是指装置有专用设备、具备专用功能、用于承担专门运输任务或专项作业的汽车，专用汽车的研制、生产和应用不仅在实现专业化运输和作业方面受到社会的广泛重视和欢迎，而且在提高运输效率、降低运输成本、扩大汽车的应用领域等方面都发挥着极重要的作用。我国专用汽车的生产是20世纪60年代初在军用改装车、消防改装车的基础上逐步发展起来的。我国专用汽车行业在不断学习和创新中前进、成长，为推动各行业发展做出了巨大贡献。从专用汽车整体生产水平来看，一方面多数产品结构简单、技术含量较低，有些产品虽有一定技术含量，但由于是引进技术，仿造较多，缺少创新，没有自己的知识产权。另一方面专用汽车种类繁多，需要不同的专用底盘，而我国目前除自卸车底盘可以批量供应，混凝土搅拌运输车、汽车起重机等专用底盘有少量供应外，其他绝大多数专用汽车仍然用二类载货汽车底盘改装，这也制约了专用汽车生产整体水平的提高。随着我国国民经济的发展，人民生活水平的提高。人们对禽类、肉类制品的需求量急剧增加。而畜禽的养殖场地远离市区，这样就需要将鲜活畜、禽运输到指定地点。因此畜禽运输车的市场需求量也较大。而双层畜禽运输车既可以运输鸡、鸭、鹅等禽类，也可以运输猪、牛、羊等中大型动物，满足消费者和养殖业主的需要，因此双层畜禽运输车近年来国内市场需求量越来越大，市场前景十分广阔。专用汽车的研制、生产和应用不仅在实现门到门的专业运输和作业方面受到社会的广泛重视和欢迎，而且在大幅度的提高运输效率、降低运输成本、扩大汽车的应用领域等方面都发挥着重要的作用，汽车运输的专业化，可以减少运输途中的货损和货差，提高运输的安全性，同时减少了污染，保护了环境。随着经济的发展，畜禽运输车呈现出重型化、智能化、高档化，多极化发展的趋势。目前,我国猪、牛、羊等牲畜及鸡、鸭、鹅等家禽蛋品的收购销售,运输工具大多采用普通汽车。收购旺季时,还使用拖拉机运输,因而必然存在许多不可克服的缺点。如运输不安全,禽畜死亡率高,运输亏损等。每年给国家造成数亿元的损失。由于运输工具落后,经济效益低,使禽畜经营普遍出现亏损。于是双层畜禽运输车应运而生，双层畜禽运输车属于仓栅式运输车。而仓栅式运输车的标准称为仓栅式专用运输车，车厢在外型设计上，力求造型美观、内部结构合理、工艺先进，采用优质钢材为骨架，严格按照行业标准焊接而成，厢板经工装夹具压制而成瓦楞型，具有较高的强度，同时具有自重轻、仓栅栏杆可半拆、全拆和随意升降、方便实用、安全可靠等特点。根据用户要求设计制作双层鲜活动物运输车、瓜果蔬菜运输车等。适合广大用户的中短途公路运输使用，也可作普通载货汽车使用，在高度发达的公路运输业，特别是现代物流产业的飞速发展。仓栅式运输车必将得到迅速的推广、普及。是城市、城际物流运输市场开发的经济型产品。专用汽车是一种高技术产品，它将机械、电子、液压、化工、环保等各领域的先进技术模块化地集成在一个汽车底盘上，从而实现一些特定的功能，所以专用汽车生产的显著特点产品技术上要单独设计，生产方式是多品种、小批量和高要求，这既不同于普通专用汽车的改装方式，也不同与一般汽车的大批量生产方式，技术、生产难度很大。国外专用汽车产品基本上都采用了汽车领域的相关先进技术，产品开发创新很快，能够最大限度的满足用户对专用汽车的需求，一些发达国家有几千种甚至上万种产品供应市场。中国专用汽车在产量上虽已具备了相当规模，但多数是劳动密集型的中低技术含量的产品。由于专用汽车大多数品种的市场容量小，新产品开发投入资金较大、回收期长，中国只有极少数企业通过引进技术和自主开发达到了较高水平，而大部分企业相对规模较小，技术力量薄弱，研发资金匮乏，只能对原产品进行一些改进。因此，中国的专用汽车大部分产品技术还处于较低水平，导致一些高技术、高附加值的产品及关键零部件需要进口，因此制约了高水平专用汽车的开发生产。虽然中国专用汽车发展取得了很大进步，但是，中国专用汽车行业整体上与欧、美、日等国家和地区的先进水平相比，国内专用汽车市场开发比较缓慢，市场细分程度不够，产品雷同性大，不能满足用户个性化需求，低水平竞争还比较严重，主要体现在一下几个方面。（1）生产企业过多过散，目前中国大多数专用汽车生产企业的症状是：厂点分散，规模较小，开发能力较弱。（2）产品结构不合理，由于中国正处于发展中国家向发达国家转变的过程中，基础设施建设还处于高峰期，所以中国专用汽车市场的需求还是以运输物资、满足基础设施建设为主，加上中国劳动力资源比较丰富，该市场形态决定了中国专用汽车现阶段呈现结构形式单一、功能单一、低附加值产品过多的状况。（3）科技含量高的产品缺乏自主研发能力。（4）生产工艺工装水平低。（5）专用底盘的开发生产与市场需求仍有差距。（6）专用汽车市场的拓展受到一定的限制。由于专用汽车近几年的快速发展，专用汽车行业出现了部分车型产量过剩苗头的同时，也存在着部分车型供不应求、生产能力不足的现象，因此，结构性过剩是当前汽车工业产能过剩的基本特点，也是当前汽车工业发展存在的主要问题。专用汽车是汽车工业的一部分，它的发展中也会出现同样的问题，因此研究分析中国专用汽车市场特点和发展现状，展望专用汽车发展趋势，对于推动专用汽车行业的发展，调整企业产品开发战略无疑具有重要的意义。我国专用汽车行业发展的市场空间是巨大的，经济发展带来社会分工的细化，将对专用汽车的需求表现为多元化。随着市场需求的增大，技术需求的提高，势必推动专用汽车制造厂向着品牌化、专业化、集团化、规模化方向发展。新形势下，如何缩小与国外发达国家的差距，将中国专用车市场做大做强是一项重要而深远的课题。随着我国经济的持续发展，国家各项政策的逐步完善，相信在全行业的共同努力下，我国的专用汽车产业通过积极参与国际市场竞争，一定会赶上甚至超越世界发达国家的发展水平，实现由中国制造向中国创造的飞跃。2、目的、依据和意义本课题的选择充分考虑了所研究课题对汽车车辆工程专业学生学习和工作的指导作用。对本课题的研究能够使学生了解专用汽车改装设计方法，通过本课题的研究学生可以完成理论课程的实践总结，获得一定的工程设计工作方法。综合性地运用几年内所学知识去分析、解决一个问题，在作毕业设计的过程中，对所学知识进行疏理和运用，提高自己动手能力和培养自己的解决问题的能力。通过对双层畜禽运输车的研究，培养了我的综合分析和解决问题的能力和独立工作能力。二、设计（论文）的基本内容、拟解决的主要问题1、研究的基本内容本设计将参考现有畜禽运输车的基本形状，并根据设计要求查找相关资料进行设计，其中主要的设计内容有：二类底盘的选择；液压系统的选择和设计；以及根据畜禽的运输需求而增设的降温喷淋系统。在设计完整车后，对轴荷进行合理的分配，使之符合使用要求。最后进行整车的性能分析计算。在对各种结构件进行了分析计算后，绘制双层畜禽运输车的整体图及主要部件的零件图。并保证工艺合理、小批量加工容易、成本低、可靠性高。2、拟解决的主要问题（1）二类底盘的选择；（2）对液压系统的改装设计；（3）喷淋及辅助系统的设计计算。三、技术路线（研究方法）调查研究，资料收集，撰写开题报告举升机构的设计二类底盘的选择锁止定位装置的设计液压装置设计计算选型车厢双层底板的设计计算喷淋及辅助系统的设计计算撰写设计说明书完成设计图纸初步审核，查找不足之处、进行修改再次审核，形成研究成果四、进度安排1、调研、资料收集，完成开题报告第1、2周（2月28日3月13）2、方案设计与分析第3周（3月14日3月20日）3、二类底盘选型第4周（3月21日3月27日）4、双层底板的设计计算第5周（3月28日4月3日）5、液压装置设计计算选型第6周（4月4日4月10日）6、总布置；第7、8周（4月11日4月24日）7、喷淋等系统设计第9周（4月25日5月1日）8、完成设计图纸第10、11周（5月2日5月15日）9、整车性能计算分析；整车设计修正；第12周（5月16日5月22日）10、完成设计说明书的撰写第13、14周（5月23日6月5日）11、设计审核第15周（6月6日6月12日）12、设计修改第16周（6月13日6月19日）13、毕业答辩第17周（6月20日6月26日）五、参考文献1徐达.专用汽车构造与设计M.北京：人民交通出版社，2008.2.2卞学良.专用汽车结构与设计M. 北京:机械工业出版社，2007.7.3冯晋祥.专用汽车设计M.北京：人民交通出版社，2006.4张介民.剪叉式升降机构液压缸驱动力计算J.工程机械，1990(12)：18-22.5归正，韩跃军.液压悬挂机构的分析重型运输车辆J.工程机械，2002(9)：26-27.6中国汽车工程学会专用车分会.专用汽车行业发展状况回顾与展望（摘要）J.专用汽车，2005(5).7崔增辉，王祖德.专用汽车发展趋势研究J.汽车工业研究，2006(3).8张海鹰.3201Z型自卸车举升机构设计及力学分析J.市政技术，2004(1):22-25.9高学亮.性能优越的斯太尔系列汽车底盘.专用汽车,1999(3).10钱伟鑫.专用汽车造型设计的美学法则及其应用.专用汽车，1996(4).11秦四成等.自卸汽车新型举升机构优化设计.建筑机械，1998(2).12刘翠.中国专用汽车发展现状与趋势研究.河南农业大学硕士学位论文，2010.13吴越俊.运输类专用汽车未来的发展趋势分析.专用汽车，2009，(7).14陈家瑞.汽车构造M.北京：机械工业出版社，2005.1.15许贤良王传礼.液压传动M.北京：国防工业出版社，2006.9.16乔维高.专用汽车结构与设计M.北京：北京大学出版社，2010.9.17QIAO W G, ZHANG X. Study about the Dynamic Analysis and Optimize of Container Vehicle with Cranes A. Proceedings of 5th International Conference on Material Handling, Chongqing,2005.18 Nakayama T,Suda E.The present and future of electric power steering.Int.J.of Vehicle Design,1994,15(3,4,5):243254.六、备注指导教师意见：签字：年月日毕业设计（论文）开题报告设计（论文）题目: 双层畜禽运输车的改装设计院系名称: 汽车与交通工程学院专业班级: 车辆工程B07-2 学生姓名: 导师姓名: 开题时间: 2011年02月28号指导委员会审查意见：签字：年月日黑龙江工程学院本科生毕业设计本科学生毕业设计双层畜禽运输车的改装设计院系名称：汽车与交通工程学院专业班级：车辆工程B07-2班学生姓名：指导教师：职称：副教授黑龙江工程学院二一一年六月摘要随着我国国民经济的发展，人民生活水平的提高。人们对禽类、肉类制品的需求量急剧增加。而畜禽的养殖场地远离市区，这样就需要将鲜活畜、禽运输到指定地点。因此畜禽运输车的市场需求量也较大。为了能够同时运输禽类和中大型动物，满足消费者和养殖业者的需要，并且从大幅度的提高运输效率、降低运输成本、减少运输途中的货损和货差，提高运输的安全性和减少污染保护环境的方面考虑，设计制造双层畜禽运输车成为专用汽车发展道路上的一项重要任务。首先分析了现在畜禽运输车的现状和不足之处，明确了双层畜禽运输车的主要优点。在此基础上，通过对整体方案的分析选择、举升机构的计算校核、液压系统的选择与设计、辅助装置的选择与设计及对整车的性能分析，利用CAD软件绘制出二维图形。最后设计出的双层畜禽运输车能够满足工艺合理、小批量加工容易、成本低、可靠性高的加工和使用要求。关键词：双层；运输；畜禽；改装；设计ABSTRACTAlong with the development of our national economy and improvement of peoples living standard. People on the poultry, meat products demand has increased dramatically. And livestock and poultry breeding sites away from downtown, so it needs to fresh livestock and poultry transportation to the designated place. So the market demand of livestock transporters bigger also. In order to can simultaneously transport poultry and medium-large animals, meet the needs of consumers and aquaculture, and those from the large scale enhancement transportation efficiency and reduce the transportation cost, reduce transit goods damage and poor, improve transport safety and reduce pollution of environmental protection into consideration, design and manufacture of special cars double livestock transporters become the development path is an important task.First analyzed the status and livestock transporters now deficiency, clear the double livestock transporters main advantage.On this basis, through the analysis of the overall scheme selection, the calculation of lifting mechanism of dynamicrigidity, the selection and design of hydraulic system, auxiliary devices selection and design of the vehicle and the performance analysis, use CAD software rendering the 2d graphics. Finally designed double livestock transporters can meet the technological reasonable, small batch easy processing, low cost, high reliability processing and use requirement.Key words: Double Layer；Transportation；Livestock and Poultry；Modification；DesignII目录摘要IAbstractII第1章绪论11.1概述11.1.1双层畜禽运输车的总体结构11.1.2双层畜禽运输车的研究现状11.2研究的意义目的21.3研究的主要内容2第2章整体方案分析选择及举升机构计算与校核32.1概述32.2活动底板的设计计算32.2.1活动底板的结构设计32.2.2上层板剪力及弯矩的求解32.2.3上层板弯曲变形校核52.2.4上层板的挠度计算62.3方案的选择72.4液压缸的设计72.4.1液压举升机构的主要技术参数72.4.2液压缸的设计要求82.4.3三级同步液压缸结构设计及内径的确定82.4.4三级同步液压缸柱塞杆直径的确定112.4.5三级同步液压缸壁厚、外径等参数的计算122.4.6三级同步液压缸外形尺寸的校核152.5液压缸主要零件结构、材料及技术要求162.5.1缸体162.5.2活塞172.5.3活塞杆182.5.4活塞杆的导向、密封和防尘192.5.5液压缸的排气装置192.5.6液压缸安装连接部分的形式和尺寸202.6本章小结20第3章液压泵选择与设计213.1液压泵的工作原理213.2液压泵的形式213.3液压泵主要参数及型号213.4液压泵主要参数的确定223.4.1液压泵工作压力的计算223.4.2液压泵理论流量的计算223.4.3液压泵排量的计算223.4.4液压泵功率的计算223.5液压系统原理233.6本章小结24第4章辅助装置的选择与计算254.1副车架主要尺寸参数设计计算254.1.1副车架主要尺寸设计254.1.2副车架的强度刚度弯曲适应性校核254.2喷淋装置的设计计算314.2.1喷淋系统技术方案314.2.2喷淋系统结构314.3登坡板的结构与设计计算324.3.1登坡板的长度324.3.2钢丝绳的拉力334.3.3卷筒（或滑轮）的直径344.3.4登坡板提升时所需功率354.4支承座的结构与设计计算354.5上层活动底板上升所需定滑轮和钢丝绳直径的计算364.6本章小结37第5章整车性能分析385.1概述385.2汽车动力性能分析385.2.1基本参数确定385.2.2汽车的行驶方程395.2.3汽车最高车速的确定425.3汽车燃油经济性445.4本章小结44结论45参考文献46致谢47第1章绪论1.1 概述1.1.1双层畜禽运输车的总体结构双层畜禽运输车属于栅栏式运输车，其汽车车厢采用栅栏结构，主要适用于运输牲畜、家禽等。具有双层车厢结构的栅栏式运输车运输效率高，适用与长途运送牲畜、家禽等。栅栏式牲畜运输车均设有便于牲畜上下的门梯。该门梯通常利用后厢板翻下作为登坡板，也有的采用电动绞盘提升登坡板。在栅栏式牲畜运输车中，双层车厢运输车最为常见。对于双层车厢牲畜运输车，根据其第二层车厢底板的结构特点可分为可拆卸式底板、液压折叠式底板和液压升降式底板三种类型。本设计采用液压升降式底板。该型式的第二层车厢底板由分布与车厢后面两个角的两个液压缸和钢丝绳实现上升和下降。装载时，首先将活动底板搁在底层底板上。当装满牲畜后，将其举升到一定高度后锁止，然后装载底层车厢；卸载相反。这种型式的牲畜运输车优点是装载、卸载都非常方便，必要时可将活动底板降落在底层底板上，作一般货车使用。1.1.2双层畜禽运输车的研究现状随着我国国民经济的发展，人民生活水平的提高。人们对禽类、肉类制品的需求量急剧增加。而畜禽的养殖场地远离市区，这样就需要将鲜活畜、禽运输到指定地点。因此畜禽运输车的市场需求量也较大。而双层畜禽运输车既可以运输鸡、鸭、鹅等禽类，也可以运输猪、牛、羊等中大型动物，满足消费者和养殖业主的需要，因此双层畜禽运输车近年来国内市场需求量越来越大，市场前景十分广阔。专用汽车的研制、生产和应用不仅在实现门到门的专业运输和作业方面受到社会的广泛重视和欢迎，而且在大幅度的提高运输效率、降低运输成本、扩大汽车的应用领域等方面都发挥着重要的作用，汽车运输的专业化，可以减少运输途中的货损和货差，提高运输的安全性，同时减少了污染，保护了环境。随着经济的发展，畜禽运输车呈现出重型化、智能化、高档化，多极化发展的趋势。虽然中国专用汽车发展取得了很大进步，但是，中国专用汽车行业整体上与欧、美、日等国家和地区的先进水平相比，国内专用汽车市场开发比较缓慢，市场细分程度不够，产品雷同性大，不能满足用户个性化需求，低水平竞争还比较严重，主要体现在一下几个方面。（1）生产企业过多过散，目前中国大多数专用汽车生产企业的症状是：厂点分散，规模较小，开发能力较弱。（2）产品结构不合理，由于中国正处于发展中国家向发达国家转变的过程中，基础设施建设还处于高峰期，所以中国专用汽车市场的需求还是以运输物资、满足基础设施建设为主，加上中国劳动力资源比较丰富，该市场形态决定了中国专用汽车现阶段呈现结构形式单一、功能单一、低附加值产品过多的状况。（3）科技含量高的产品缺乏自主研发能力。（4）生产工艺工装水平低。（5）专用底盘的开发生产与市场需求仍有差距。（6）专用汽车市场的拓展受到一定的限制。1.2研究的意义目的近几十年来它在国内外获得迅速的发展与普及,它最大的优点是具有自重轻、仓栅栏杆可半拆、全拆和随意升降、方便实用、安全可靠等，并可根据用户要求设计制作双层鲜活动物运输车、瓜果蔬菜运输车等。适合广大用户的中短途公路运输使用，也可作普通载货汽车使用，在高度发达的公路运输业，特别是现代物流产业的飞速发展。仓栅式运输车必将得到迅速的推广、普及。是城市、城际物流运输市场开发的经济型产品。同时在双层畜禽运输车的研究和生产过程中，也带动了钢铁，化工等其它很多行业，又提供了大量的工作岗位，减轻就业压力，并日趋完善，成为系列化多品种的产品。因此，双层畜禽运输车的发展是很有必要的。1.3研究的主要内容本章针对我所做设计的课题做了综合性的阐述，通过查找书籍，以及在网络上查找的资料，我了解了我所做双层畜禽运输车的基本状况；特别是专用车的设计特点及设计思路，还有在以后的设计中有可能面临的问题，进行了细致的了解与阐述。本设计主要进行双层畜禽运输车的整车设计，二类底盘的选型，举升液压系统主要技术参数的计算，车厢设计，以及根据畜禽的运输需求而增设的降温喷淋系统。整车性能分析，利用CAD软件建立双层畜禽运输车的装配图以及零部件图。本章对双层畜禽运输车状况进行了分析，了解了我国双层畜禽运输车行业与欧美等国家的差距与需要发展的地方。目前，我国改装车市场最大销售量约25万辆左右，改装量最大的除了客车外，主要有厢式车、罐式车、自卸车等主要车型。但是总体来看，这些专用车均存在技术附加值低、工艺较落后等问题。从品种来看，我国改装车品种较少，仅有400多个品种。那么，未来改装车市场到底是什么市场呢？肯定地说，应该向多品种、高、精、尖方向发展。经过本章的学习了解，相信在下几章的设计学习中会有了依据，为本次设计开了一次好头。第2章整体方案分析选择及举升机构计算与校核2.1 概述双层畜禽运输车改装结构中液压系统；活动底板的结构和车厢结构为其重要组成部分，它直接关系到双层畜禽运输车的使用性能和整车布置，它是决定双层畜禽运输车改装设计优劣的主要因素。因此首先对活动底板进行设计。2.2活动底板的设计计算上层活动底板结构类似于车厢底板，其结构由两根通长槽型纵梁、四根横梁和底面分布矩形加强筋的薄钢板组成。2.2.1活动底板的结构设计上层活动底板是由车架承载的，而纵梁作为上层活动底板的主要承载元件，也是车架中最大的加工件，其形状应力求简单。其中载货汽车的车架纵梁延多取平直且断面也不变或少变，以简化工艺。因此载货汽车的断面多采用开口朝内的槽型，槽型断面粱的弯曲刚度大、强度高、工艺性好，零件的安装与紧固方便。同时，由若干根横梁将左右纵梁连接在一起，构成一完整的车架，其中横梁起支承上层活动底板，保证车架有足够的扭转刚度，限制其变形和降低某些部位的应力的作用。本车上层活动底板初选等宽的梯形车架，车架宽度为2250，车架长度为6000。纵梁采用槽型钢结构，槽型钢型号：14#B（140*60*8），横梁钢板厚度都采用8，车架材料采用Q345。薄钢板和加强筋的材料采用45。2.2.2上层板剪力及弯矩的求解作用在上层板梯形车架上的弯曲力矩主要由车架纵梁承受。由于条件限制，为了计算弯曲力矩，将车架纵梁承受载荷简化为均布载荷，当车架纵梁承受的是均布载荷时，车架的简化计算可按下述进行，但需要一定的假设即认为纵梁为简支梁，忽略不计局部扭矩的影响。由以上可画出上层板车架的等效粱受力及剪力和弯矩示意图：图2.1 上层板额定载荷时的剪力和弯矩图由以上示意图可知：纵梁所受到的最大弯矩：（2.1）式中：载荷集度(N/m)；所求截面距支座A的距离；最大弯矩。（2.2）式中：纵梁所受剪力。（2.3）将它们代入式(2.4)、(2.5)，则可求出纵梁的最大弯应力。（2.4）（2.5）式中：疲劳安全系数，；动载荷系数，；纵梁在计算断面处的弯曲截面系数。对于槽型断面纵梁：（2.6）式中：槽型断面的腹板高；翼缘宽；梁断面的厚度。因此最大弯应力为：120.96Mpa=345Mpa通过以上计算，上层板的剪力和弯矩均符合要求。2.2.3上层板弯曲变形校核由以上知道上层板梯形车架的等效简支梁形式，利用叠加法可求得梁的最大挠度和最大转角，然后进行上层板梯形车架弯曲变形的校核。当粱的形式为下图所示时，粱的挠曲线方程为：（2.7）梁的转角方程为：（2.8）式中：作用在梁上的力，规定其向下为正，向上为负； E梁构成材料的弹性模量，； I为梁的惯性矩。查阅槽钢标准可知：14#b型的惯性矩=61.1。最大挠度：由计算的挠度和转角，参照选材的许用挠度和许用最大转角，均在许用数值之内。图2.2 上层板梯形车架等效简支粱2.2.4上层板的挠度计算为了保证整车及有关机件的正常工作，对纵梁的最大挠度应予以限制。这就要求对纵梁的弯曲刚度进行校核。如果把纵梁看成支承跨度为轴距的简支梁，根据材料力学给出的截面极惯性矩的简支梁在其跨度的中间承受集中载荷时，挠度与刚度的关系式如下：（2.9）可知（2.10）根据德国对各种汽车车架的实验结果表明，当轴距的单位为m，的单位为cm4，为使纵梁在满载时的挠度在容许值以内，则应使，或应使。大多数汽车的值在20-30间，日本一些4t平头载货汽车甚至达到58.3。由此，取值为20 ，已知上层板所需转载质量为4000kg,上层板的跨度=6000mm，弹性模量为Mpa。因此跨度的中间承受的集中载荷如下：（2.11）由公式2.10得同时得知通过以上计算可知，上层板的挠度符合要求。2.3方案的选择由设计任务书要求设计的双层畜禽运输车的最大装载质量为8吨，以及上层板和车厢质量。查阅相关资料可知CA1160型载货车的最大装载质量符合本次的设计需求，因此选择CA1160作为改装所用二类底盘，其主要技术参数如下表：表2.1 CA1160的主要技术参数名称数值汽车总长/mm汽车总宽/mm汽车总高/mm最大总质量/t整车整备质量/t最大装载质量/t货箱长度/mm货箱宽度/mm前后悬/mm轴距/mm轮距/mm轮胎数900024942805165.410.405680023001400/22004800180062.4液压缸的设计2.4.1液压举升机构的主要技术参数1、举升高度：1.4m ； 2、上升时速度：0.06m/s ；3、下降时速度：0.04m/s ； 4、最大举升质量：5吨。2.4.2液压缸的设计要求液压缸的设计要考虑下列基本要求：1、液压缸承受最大的负载力。2、输出最大速度或动作时间t。3、液压缸最大行程L。2.4.3三级同步液压缸结构设计及内径的确定三级同步液压缸结构简图如图2.3所示。它由一级活塞和两级活塞套叠而成，直径最小的一级为柱塞。在两级活塞的底部各有1个单向阀，它们在正常运行时是关闭的，从而形成独立的容腔1和2，容腔3通过油口和液压系统相连。当液压缸上行时，压力油进入容腔3，推动最大一级活塞向上移动，缸筒与活塞之间的环形体积缩小，其中的油液通过活塞杆上的侧向小孔进入下一级活塞腔，使较小一级活塞也向上移动，相似的环形容腔的油液进入下一级，推动最小一级的活塞向上移动。通过合理设计有关几何参数，就能实现三级的同步动作，而且相对速度相同。下行过程也可以做同样的分析。值得注意的是在运行过程中，由于各容腔的压力，所以两个单向阀始终关闭，在下降行程接近极限位置时，单向阀阀芯的导向杆碰到缸底，使阀口打开，油液流出直至各级间达到平衡状态，使其消除累积的同步误差。具有同步伸缩是这种三级液压缸的最大特点，而且缩回速度远大于伸出速度，因而使三级同步伸缩液压缸比一般的三级伸缩液压缸工作效率提高了几倍。另外由于三级同步伸缩液压缸的工作速度连续平稳，并且当负载变化时，液压缸中的工作压力又能随负载平稳自行调节，是这种液压缸工作时，既平稳又无冲击振动，大大改善了液压系统的工作性能。而且这种三级同步液压缸具有一般性，其工作原理同样适用于二级、四级及多级同步伸缩液压缸。图2.3 三级同步液压缸结构简图图2.4 三级同步液压缸受力分析简图油缸选型主要依据所需的最大作用力以及最大工作行程来确定的。根据液压系统中油缸的工作特点，由图2.4可知（2.12）式中：i第i级活塞缸；液压系统额定工作压力（MPa）；系统效率，通常按=0.8。如表2.2所示选取,越高，对密封要求也越高，成本亦随之上升；根据机构的类型及其工作特点，取MPa。表2.2 液压设备常用的工作压力设备类型机床农业机械或中型工程机械液压机、重型机械、起重运输机械磨床组合机床龙门刨床拉床工作压力P/（MPa）0.82.0352881010162032其中，单个液压缸的最大作用力：（2.13）由式（2.12）可知：（2.14）表2.3缸筒内径尺寸系列（GB/T2348-1993）810121620253240506380（90）100（110）125（140）160（180）200（220）250（280）320（360）400（450）500取第一级液压缸内径因（2.15）所以（2.16）由公式分析，如不计缸筒壁厚时，有（2.17）（2.18）（2.19）由表2.3取第二级液压缸内径；取第三级液压缸内径。2.4.4三级同步液压缸柱塞杆直径的确定在单杆活塞中，d值可由D和v求的，标准液压缸的v系列值为1.06、1.12、1.25、1.4、1.6、2、2.5、和5，为了减少冲击（即不使往返运动速度相差过大），一般推荐v1.6。活塞运动速度受结构的限制，范围0.10.2m/sv1m/s。活塞杆直径也可以按其工作时的受力情况由如表2.4所示初步选取。表2.4 活塞杆直径的选取活塞杆受力情况工作压力p/MPa活塞杆直径d受拉d=(0.30.5) D受压及拉p5d=(0.50.55)D受压及拉57d=0.7D液压系统各液压缸均采用双作用三级同步活塞缸。即受压也受拉，而且工作压力p大于7所以活塞杆直径选公式：（2.20）将D值代入（2.20）式中，可求得表2.5 液压缸活塞杆外径尺寸系列（GB/T2348-1993）456810121416182022252832364045505663708090100110125140160180200220250280320360根据表2.5取活塞杆直径d为45 mm。2.4.5三级同步液压缸壁厚、外径等参数的计算液压缸的壁厚由液压缸的强度条件来计算。液压缸的壁厚一般是指缸筒结构中最薄处的厚度。从材料力学可知，承受内压力的圆筒，其内应力分布规律因壁厚的不同而各异。一般计算时可以分为薄壁圆筒和厚壁圆筒。液压缸的内径D与其壁厚的比值D/10的圆筒称为薄壁圆筒。起重运输机械和工程机械的液压缸，一般用无缝钢管材料，大多属于薄壁圆筒结构，其壁厚按薄壁圆筒公式计算：（2.21）式中：液压缸壁厚； D 液压缸的内径；试验压力，取=16 MPa；缸筒材料的许用应力。其值为：锻钢：=110120 MPa；铸钢：=100110 MPa；钢管：=100110 MPa；高强度铸铁：=60 MPa；灰铸铁：=25 Mpa；取=1.510=15 MPa本设计的转向液压缸的材质是钢管，其=100110 MPa，所以选=110 MPa。将Py、值代入（3-10）式中，可求得液压缸壁厚度算出后，即可求出缸体的外径为（2.22）（2.23）（2.24）将值分别代入式（2.22）、式（2.23）、式（2.24）中，可求得分别取；。液压缸无杆腔面积：液压缸有杆腔面积：导向长度：活塞宽度导向套滑动面长度已知：；。求固有频率式中：取起升总质量为4500Kg；液压缸行程；油弹性模量 ,查表取；有杆腔面积与无杆腔面积比；求最小加速时间=0.66s求液压缸的最大速度=2.94m/s式中总循环时间，据液压手册选取；求最大加速度求液压缸运动过程中需要达到的最大压力，其中：=9.8Mpa2.4.6三级同步液压缸外形尺寸的校核1、缸筒外径强度校核当时，按下式校核强度，即式中：缸体材料的许用应力，取；最高工作压力；试验压力，工作压力小于时，；液压缸缸筒厚度；液压缸内径；强度系数，对于无缝钢管，；壁厚公差及腐蚀的附加厚度，通常圆整到标准厚度值；通过以上计算，缸筒外径强度满足设计要求。2、活塞杆直径强度及稳定性校核活塞杆直径强度按下式检验强度，即式中：液压缸负载；缸底材料的许用应力。当安装杆长度与其直径d之比10，并且杆件承受压载荷时，则需校验稳定性。液压缸承受的压负载，不能大于液压缸保持工作稳定性所允许的临界负载。液压缸的稳定条件为：式中液压缸临界负载；稳定安全系数，通常取24。按等截面法，将活塞杆与缸体视为一个整体杆件，可按欧拉公式计算临界负载，即：则：式中活塞杆截面二次极矩，为活塞直径对于实心杆，；活塞杆材料弹性模量，对于钢材；末端条件系数，；活塞杆计算长度；根据以上计算活塞杆直径强度及稳定性校验满足强度要求。2.5液压缸主要零件结构、材料及技术要求2.5.1缸体1、缸体端部联接模式采用简单的焊接形式，其特点：结构简单，尺寸小，重量轻，使用广泛。缸体焊接后可能变形，且内径不易加工。所以在加工时应小心注意。主要用于柱塞式液压缸。2、缸体的材料液压缸缸体的常用材料为20、35、45号无缝钢管。因20号钢的机械性能略低，且不能调质，应用较少。当缸筒与缸底、缸头、管接头或耳轴等件需要焊接时，则应采用焊接性能比较好的35号钢，粗加工后调质。本设计采用45号钢，并应调质到241285HB。缸体毛坯可采用锻刚，铸铁或铸铁件。铸刚可采用ZG35B等材料，铸铁可采用HT200HT350之间的几个牌号或球墨铸铁。特殊情况可采用铝合金等材料。3、缸体的技术要求(1)缸体内径采用H8、H9配合。表面粗糙度：当活塞采用橡胶密封圈时，Ra为0.10.4，当活塞用活塞环密封时，Ra为0.20.4。且均需衍磨。(2)缸体内径D的圆度公差值可按9、10或11级精度选取，圆柱度公差值应按8级精度选取。(3)缸体端面T的垂直度公差可按7级精度选取。(4)当缸体与缸头采用螺纹联接时，螺纹应取为6级精度的公制螺纹。(5)当缸体带有耳环或销轴时，孔径或轴径的中心线对缸体内孔轴线的垂直公差值应按9级精度选取。(6)为了防止腐蚀和提高寿命，缸体内表面应镀以厚度为3040的铬层，镀后进行衍磨或抛光。2.5.2活塞1、活塞与活塞杆的联接型式如表2.6所示表2.6 活塞与活塞杆的联接型式联接方式备注说明整体联接螺纹连接半环联接用于工作压力较大而活塞直径又较小的情况常用的联接方式用于工作压力、机械震动较大的情况下这里采用螺纹联接。2、活塞与缸体的密封结构随工作压力、环境温度、介质等条件的不同而不同。常用的密封结构如表2.7所示。表2.7 常用的密封结构密封形式备注说明间隙密封活塞环密封O型密封圈密封Y型密封圈密封用于低压系统中的液压缸活塞的密封适用于温度变化范围大，要求摩擦力小、寿命长的活塞密封密封性能好，摩擦系数小；安装空间小，广泛用于固定密封和运动密封用在20MPa下、往复运动速度较高的液压缸密封结合本设计所需要求，采用O型密封圈密封比较合适。3、活塞的材料液压缸常用的活塞材料为耐磨铸铁、灰铸铁（HT300、HT350）、钢及铝合金等，这里采用45号钢。4、活塞的技术要求(1)活塞外径D对内孔D1的径向跳动公差值，按7、8级精度选取。(2)端面T对内孔D1轴线的垂直度公差值，应按7级精度选取。(3)外径D的圆柱度公差值，按9、10或11级精度选取。2.5.3活塞杆1、端部结构活塞杆的端部结构分为外螺纹、内螺纹、单耳环、双耳环、球头、柱销等多种形式。根据本设计的结构，为了便于拆卸维护，可选用内螺纹结构外接单耳环。2、活塞杆材料活塞杆有实心和空心两种。实心活塞杆的材料为35、45号钢；空心活塞杆材料为35、45号无缝钢管。本设计采用实心活塞杆，选用45号钢。3、活塞杆的技术要求(1)活塞杆的热处理：粗加工后调质到硬度为229285HB，必要时，再经过高频淬火，硬度达HRC4555。在这里只需调质到230HB即可。(2)活塞杆的圆度公差值，按911级精度选取。这里取10级精度。(3)活塞杆的圆柱度公差值，应按8级精度选取。(4)活塞杆的径向跳动公差值，应为0.01mm。(5)端面T的垂直度公差值，则应按7级精度选取。(6)活塞杆上的螺纹，一般应按6级精度加工（如载荷较小，机械振动也较小时，允许按7级或8级精度制造）。(7)活塞杆上工作表面的粗糙度为Ra0.63, 为了防止腐蚀和提高寿命，表面应镀以厚度约为40的铬层，镀后进行衍磨或抛光。2.5.4活塞杆的导向、密封和防尘1、导向套(1)导向套的导向方式、结构如表2.8所示。表2.8导向套的导向方式导向方式备注说明缸盖导向减少零件数量，装配简单，磨损相对较快导向套导向管通导套可利用压力油润滑导向套，并使其处于密封状态可拆导向套容易拆卸，便于维修。适用于工作条件恶劣、经常更换导向套的场合球面导向套导向套自动调整位置，磨损比较均匀由于本设计主要用于举升上层活动底板，在工作过程中液压缸伸缩的次数相对较少，所以磨损程度也相对较少。为了减少零件数量，降低成本可以采用缸盖导向的导向方式。(2)导向套材料导向套的常用材料为铸造青铜或耐磨铸铁。由于选用的是和缸盖一体的导向套，所以材料和缸盖也是相同的，都选用耐磨铸铁。(3)导向套的技术要求导向套的内径配合一般取为H8/f9，其表面粗糙度则为Ra0.631.25。2、活塞杆的密封与防尘这里仍采用O型密封圈，材料选择薄钢片组合防尘圈，防尘圈与活塞杆的配合可按H9/f9选取。薄钢片厚度为0.5mm。2.5.5液压缸的排气装置排气阀用于排除液压缸内的空气，使其工作稳定。通常将排气阀安装在液压缸的端部。2.5.6液压缸安装连接部分的形式和尺寸1、液压缸进出油口接头的联接螺纹尺寸，按表37-7-8选取标准值。2、液压缸为尾部法兰型安装的主要尺寸（按P37-231选取）。3、缸盖的材料。液压缸的缸盖可选用35、45号锻钢或ZG35、ZG45铸钢或HT200、HT300、HT350铸铁等材料。在这里选择ZG45铸钢。缸盖按9、10或11级精度选取。2.6本章小结本章主要进行上层活动底板的参数计算及校核，通过以上的结构设计和力学分析，该上层活动底板已经符合力学性能的要求；同时对三级同步液压缸整体进行设计，通过确定液压缸的技术要求，从而计算出三级同步液压缸各级缸筒直径及行程，液压缸活塞杆直径，液压缸壁厚、外径，液压缸外形尺寸，液压缸缸体长度等参数。且对液压缸各个参数进行校核。并完成对液压缸主要零件结构、材料及技术要求，液压缸的导向、密封和防尘，液压缸的排气装置，以及液压缸安装联接部分的形式及尺寸。让三级同步液压缸能够达到工作稳定，运行平稳，安全等要求。第3章液压泵选择与设计3.1液压泵的工作原理液压泵是将机械能转换为流体压力能的设备。主要涉及以下几个方面：1、液压泵是一个或几个密封腔油腔容积作周期变化来进行工作的。泵的输出油量取决于密封容积的体积变化和变化频率。2、为了保证密封容积变大时只与排油管相连接，容积变小时只与吸油管相连接，根据本系统需要，设置两个单向阀。3、容积式油泵的排油压力取决于排油管道中油液所受到的负载大小，吸油时容积增大，形成一定的真空，油液在泵内的压力差有作用下进行了密封容积。3.2液压泵的形式液压泵的分类：液压油泵的形式包括定量泵和变量泵两种。选择油泵时考虑的主要因素有：打击频率和打击能量对系统流量的要求、流量波动变化范围、泵本身的可靠性及稳定性等。1、定量泵与变量泵相比，定量泵具有价格低廉、耐冲击、承受最高工作压力高、可靠性好等优点。如果工作过程中流量变化范围不大，系统流量变化可以通过蓄能器来均衡，则可以考虑用定量泵。2、变量泵采用变量泵可以满足液压举升系统各种不同工况对打击频率和打击能量的要求。同时调节变量泵排量可以满足液压缸工作过程中系统流量变化的要求。相同行程的条件下，举升高频率越大则变量泵排放的流量越大，采用变量泵来调节打击频率和打击能量。变量泵适合于工作过程中流量变化范围大的场合。3.3液压泵主要参数及型号根据主机工况、功率大小和系统对工作性能的要求，首先确定液压泵的类型，然后按系统所要求的压力、流量大小确定其规格和型号。主要考虑以下几个方面： 1、液压泵的类型选择；2、液压泵的工作压力；3、液压泵的流量。举升机构常用油泵分为齿轮油泵与柱塞泵两类。齿轮泵多为外啮合式，在相同体积下齿轮泵比柱塞泵流量大但油压低。柱塞泵最大特点是油压高（油压范围1635MPa），且在最低转速下仍能产生全油压，固可缩短举升时间。中轻型举升机构上多采用齿轮泵，常用系列有CB、CBX、CG、CN等；重型举升机构常采用柱塞泵。3.4液压泵主要参数的确定3.4.1液压泵工作压力的计算MPa （3.1）式中油缸最大作用力，(N)；油缸横截面积，(m2)。代入式（3.1）则：3.4.2液压泵理论流量的计算液压泵的理论流量是指泵在单位时间内理论上可排出的液体体积。 3.4.3液压泵排量的计算 mL/r （3.2）式中油泵流量，(L/min)；油泵额定转速，(r/min)；油泵转速r/min 由式（3.2）计算得：3.4.4液压泵功率的计算（3.3）式中油泵最大工作压力；油泵理论流量。由式（3.3）计算得：根据以上求得的值，按系统中拟订的液压泵的形式，从机械设计手册中选择相应的液压泵产品。为使液压泵油一定的压力储备，所选泵的额定压力一般要比最大工作压力大2560%。查找手册选择CB型齿轮泵，其参数如表3.1所示。表3.1 CB型齿轮泵的各参数值型号排量压力/Mpa转速/(r/min)特点生产厂额定最高额定最高CB321001012.514501650铝合金壳体浮动轴套天津机械厂确定液压泵的驱动功率在工作中，如果液压泵的压力和流量比较恒定，则其中液压泵的总效率，参考如表3.2所示选择=0.7。表3.2各液压泵的总效率液压泵类型齿轮泵螺杆泵叶片泵柱塞泵总效率50.800.600.750.800.85根据此选用CAST7-110型取力器3.5液压系统原理在液压系统中用到了CB型齿轮泵和两个三级同步液压缸、过滤器、DB型二级同心先导溢流阀、三位四通电磁换向阀、分流集流阀、两个单向阀、油箱、高低压油管等液压元器件，由它们共同构成了液压系统，完成指定的动作，实现双层畜禽运输车上层活动底板的功能要求。要进行上层活动底板的上升工作过程，将三位四通电磁阀的1YA端通电，液压油通过溢流阀再经过三位四通电磁阀、分流集流阀、单向阀进入三级同步液压缸，实现液压的伸展动作，从而使得上层活动底板升高到指定位置。此过程中，溢流节流阀起到稳定液压油流量，使其不受到外界负荷的变化的影响，只受到节流阀阀心开口大小的控制，分流集流阀能够自动地对输入油液的流量等量进行分配，实现同步运动。要进行上层活动底板的下降工作过程时，将三位四通电磁阀的2YA端通电，液压缸的液压油经过电磁阀流回油箱，从而使得上层活动底板降落到一层板的位置。图3.1 双层畜禽运输车液压系统原理图3.6本章小结本章对液压泵进行设计，通过确定液压泵的参数来选择液压泵，从而了解了液压泵的种类和结构特点以及工作原理。另外针对液压泵的工作要求选择了相应的取力器。在液压缸和液压泵设计选取完成后再对一些液压控制阀进行选取进而完成了双层畜禽运输车的液压系统原理图。第4章辅助装置的选择与计算4.1副车架主要尺寸参数设计计算4.1.1副车架主要尺寸设计在设计自双层畜禽运输车时，所选取的二类底盘只有主车架，为了增加车架的强度刚度，延长车架的使用寿命，在原有主车架的基础上增加了副车架。其形状同主车架，在主副车架之间加一定厚度的松质木条。其长度同副车架的长度，宽度同副车架的厚度。主副车架用止推连接板进行加固连接。对具有较高质心位置及载质量较大的厢式车一般采用槽形通长式副纵粱。制造材料应具有良好的焊接性和机械性能，一般要求抗拉强度 370Nmm2 屈服极限，240Nmm2。，延伸率以20翼缘宽度应与主车架纵粱(简称主纵粱)翼缘宽度相同不宜大于主纵粱翼缘宽度。副纵粱截面尺寸确定后，要分别对副纵粱和主纵粱进行强度计算，并根据其惯性矩、抗弯截面系数分配弯矩。在汽车制造工艺中，钢板冲压成型工艺占有十分重要的位置。冲压成形的零件具有互换性好、能保证装配的稳定性、生产效率高和生产成本低等优点。载重汽车用中板数量较多，受力的车架纵梁和横梁、车厢的纵梁和横梁均采用中板冲制且多以低合金高强度钢板冲压生产，也是适应提高汽车承载能力、延长使用寿命、降低汽车自重和节能节材以及安全行驶等要求的发展趋势。副车架材料选用载重汽车横纵梁的一般选用材料，纵梁和横梁均采用Q345进行生产。副车架对主车架起到加固作用，其宽度和选用的底盘的宽度相同，高度也相同，长度在底盘主车架长度基础上去掉主车架与车厢之间的距离长度。其尺寸设计如下：表4.1 副车架尺寸名称数值副车架长度/mm副车架宽度/mm副车架高度/mm副车架厚度/mm6800210018094.1.2副车架的强度刚度弯曲适应性校核1、额定装载时整车重心作用点的求解对主车架来说，其整车重心后移。其受力简图如下图4.1 主车架额定装载运输重心作用简图设定双层畜禽车在额定装载质量下，其前后轴承受的载荷相同，即有：由图4.1，可以列出：求得：2、副车架剪力及弯矩的求解由主车架重心作用简图及求得的整车重心作用点，可以画出额定装载质量时双层畜禽车副车架受力简化图如下图：图4.2 副车架额定装载受力简图将此时受力的副车架看为简支梁(见下图)，以便进行强度刚度及弯曲变形的校核。由下图，可以列方程组：图4.3 副车架等效简支粱简图可求得：即大小为57732.45N，方向与设定的方向相同。可求得：即大小为749.77N，方向与设定的方向相同。列出弯曲剪力及弯矩方程：OA段 (0X1500) (4.1) (0X1500) (4.2) AB段 (1500X3900) (4.3) (1500X3900) (4.4)BC段 (3900X6800) (4.5)(3900X6800) (4.6)根据以上剪力和弯矩的求解，可以画出剪力及弯矩图如下图：图4.4 副车架额定载荷时剪力及弯矩图3、副车架强度刚度校核对于塑性材料，其弯曲正应力强度条件为：由即有（4.7）式中：梁内最大弯矩截面弯矩值；抗弯截面模量；梁截面对中性轴的惯性矩；最大弯矩截面距中性轴最远处。对与矩形副车架截面，截面惯性矩（4.8）即有：由于副车架设计成对称的矩形，其截面上下边缘最大抗拉应力与最大抗压应力相等，即有：在所选材料的许用应力范围内。4、副车架弯曲变形校核由以上知道副车架的等效简支梁形式，利用叠加法可求得梁的最大挠度和最大转角，然后进行副车架弯曲变形的校核。当梁的形式为下图所示形式时，梁的挠曲线方程为： (0xa) （4.9） (axl) （4.10）梁的转角方程为：（4.11）（4.12）式中：作用在梁上的力，规定其向下为正，向上为负； E梁构成材料的弹性模量，； I为梁的惯性矩，。进行叠加后求得，在双层畜禽运输车额定装载时，其挠度为： (0xa) (axl)即有最大挠度：求得A、B两处转角为：即梁的最大转角：由计算的挠度和转角，参照选材的许用挠度和许用最大转角，均在许用数值之内。图4.5 副车架等效简支粱4.2喷淋装置的设计计算4.2.1喷淋系统技术方案在装载禽畜运输车的适当部位加载一个外用水箱，水箱上设有气管接头，用气管及气阀与运输车自身的储气筒连接，同时，水箱上设有水管接头，采用滤清器和水管及水阀与均布设置在车厢框架上的喷头连接，在水箱上还设有灌水口和限压阀。在运输行驶途中，根据气温设计情况来操作，当温度较高时，可随时打开气阀和水阀，水箱中的水流通过储气筒中的储气压力作用至喷头处雾化而洒至畜禽动物身上，利用行驶中的风力使水汽化而带走大量的热量，达到降温的目的，由于喷水所需的气量很少，降温过程中不影响车辆的正常行驶。4.2.2喷淋系统结构喷淋装置结构示意图如图4.6所示：装载禽畜运输车的喷水降温装置是由水箱10、储气筒9、气阀8、气管7、滤清器6、水阀3、水管2和喷头1构成。水箱10上设有注水口5和限压阀4用来灌注清水和使水箱内保持规定的气压，同时，水箱10上设有用于连接的气管接头和水管接头；通过气管7、气阀8以及气管接头与车辆自身的储气筒9构成进气通道，即储气筒9是通过气管7和气阀8及气管接头与水箱10相连接，喷头1是均布设置在车箱框架上，喷头1是通过水管2、水阀3和滤清器6与水箱10相连接。水箱中的水在储气压力作用下由喷头1喷出并雾化，从而洒至所装载的禽畜动物身上，利用行驶中的风力使水汽化而带走大量的热量，使畜禽动物体温得到降低，在运输过程中可根据需要随时打开气阀和水阀进行喷水，使禽畜动物的体温保持恒定，每次喷水结束后关闭气阀8及水阀3即可。整个降温过程不影响车辆的正常行驶。图4.6喷淋装置结构示意图 1喷头 2水管 3水阀 4限压阀 5注水口 6-滤清器 7气管 8气阀 9储气筒 10水箱4.3登坡板的结构与设计计算栅栏式畜禽运输车均设有便于牲畜上下车的门梯。该门梯通常利用后厢板翻下作为登坡板，也有的采用电动绞盘提升登坡板。如图6-7所示是一种机械式登坡板结构简图。登坡板放下，便于牲畜上下车；而当车辆行驶时，则通过由钢丝绳、卷筒所组成的提升机构将登坡板提升到垂直位置，作为车厢的后栏板。4.3.1登坡板的长度登坡板长度的选择应该使其有合适的坡度角，则：（4.13）式中：登坡板长度（mm）；车厢底板的离地高度（mm）；登坡板的坡度角，一般应使，否则坡陡，牲畜难以上下车；取。图4.7 登坡板结构简图另外，当登坡板提升到垂直位置时，为了使汽车的高度不超过4m，可将登坡板设计成折叠式，其折叠部分的长度应满足如下要求： mm （4.14）将、代入式（4.14）得：取4.3.2钢丝绳的拉力当登坡板接地端刚离开地面时，由登坡板的力矩平衡条件得：则：（4.15）式中：；（4.16） F每根钢丝绳的拉力（N）；登坡板上的质量（kg）；登坡板上钢丝绳的牵引位置尺寸（mm）； a、b卷筒相对于车厢的位置尺寸（mm）。已知：a=2620mm；b=350mm；=1780mm; =17。将以上数据代入式（4.16）得：由式（4.15）可知，长度对钢丝绳的拉力有较大的影响。为了减少钢丝绳的拉力，进而减少登坡板提升时所需功率，长度应尽可能取大值。当然，为了不妨碍登坡板的折叠，应使。在选用钢丝绳时，应使：（4.17）式中：钢丝绳破断拉力的总和（N），可在钢丝绳标准中查得；钢丝绳破断拉力换算系数。一般取；安全系数，可取。由式（4.17）得：由此查机械设计手册中钢丝绳标准可得钢丝绳直径。4.3.3卷筒（或滑轮）的直径在提升机构中，卷筒用来驱动和收放钢丝绳，滑轮则用来导向和支承钢丝绳。如果动力装置（电机或取力器）安装在车厢的上部，则可以不用滑轮而直接用卷筒来导向和支承钢丝绳。滑轮或卷筒直径愈小，则钢丝绳的弯曲变形愈大。为了提高钢丝绳的使用寿命，卷筒或滑轮的最小直径应满足下列条件：（4.18）式中：D卷筒或滑轮的名义直径，即槽底直径（mm）； d钢丝绳直径，即绳的外接圆直径（mm）；由钢丝绳用途和工作类型决定的系数，可查有关标准。对于登坡板的提升机构，可取。因此根据有关标准卷筒和滑轮的直径分别为125、225。4.3.4登坡板提升时所需功率 (4.19)式中：提升机构的总效率；提升时钢丝绳的线速度，； t登坡板的总提升时间（s）；提升过程结束时，绕在卷筒上的钢丝绳总长度（），（4.20）设计时，可根据提升时间选择钢丝绳的线速度和卷筒的转速，然后根据所需功率选择动力装置。提升登坡板的动力装置既可以是取力器，也可以是直流电机。本双层畜禽运输车所选用的动力装置是取力器。4.4支承座的结构与设计计算本支承座主要用来安放三级同步液压缸和定滑轮。支承座由支承座横梁、支承座纵梁、薄钢板、钢板和螺栓组成。通过螺栓与双层畜禽运输车主车架和副车架相连接。其结构如下图所示：图4.8 支承座结构简图1、螺栓剪切力的计算（4.21）根据这个强度条件可计算所需的螺栓个数，即式中：螺栓材料的许用切应力，；剪切面积；螺栓直径，；螺栓的个数。所以取n=8。因此每个支承座的螺栓个数为4。2、支承座焊接强度的校核焊缝的长度和宽度分别为50和6。 (4.22)式中：A焊缝面积；焊接材料的许用应力，；因此所需材料及焊缝宽度合格。4.5上层活动底板上升所需定滑轮和钢丝绳直径的计算在选用钢丝绳时，应使：（4.23）式中：钢丝绳破断拉力的总和（N），可在钢丝绳标准中查得；钢丝绳破断拉力换算系数。一般取；安全系数，可取。由式（4.23）得：由此查机械设计手册中钢丝绳标准可得钢丝绳直径卷筒或滑轮的最小直径应满足下列条件：（4.24）式中：D滑轮的名义直径，即槽底直径（mm）； d钢丝绳直径，即绳的外接圆直径（mm）；由钢丝绳用途和工作类型决定的系数，可查有关标准。对于上层活动底板的提升机构，可取。因此根据有关标准滑轮的直径为280。4.6本章小结本章对副车架的主要技术参数、喷淋装置系统、登坡板的结构、支承座和上层活动底板的滑轮和钢丝绳进行了设计计算或校核。通过校核计算各装置均符合技术要求。第5章整车性能分析5.1概述从上述分析过程中可以看出，双层畜禽运输车的改装设计要综合考虑各项因素，既要结构紧凑又要安全可靠。因此对双层畜禽运输车的整车性能分析也很重要,本章主要是对双层畜禽运输车的各项性能进行了逐一分析,确保双层畜禽运输车在使用过程中安全可靠。5.2汽车动力性能分析5.2.1基本参数确定发动机的输出转矩和输出功率随着发动机的转速的变化曲线是两条重要特性曲线，为非线性曲线。工程实践表明，可用二次三相式来描述汽车发动机的的外特性，即（5.1）式中：发动机输出转矩(Nm); 发动机输出转速(r/min); a、b、c待定系数，有具体的外特性曲线决定。根据外特性数值建立外特性方程式如果已知发动机的外特性，则可利用拉格朗日三点插值法求出公式中的三个待定系数的a、b、c。在外特性曲线上取三点，即、及、，依拉氏插值三项式有（5.2）将上式展开，按幂次高低合并，即可得三个待定系数为：（5.3）（5.4）（5.5）因为不知道外特性曲线图，故按经验公式拟合外特性方程式。如果没有所要发动机的外特性，但从发动机铭牌上知道该发动机的最大输出功率及相应转速和该发动机的最大转矩及相应转速时，可用下列经验公式来描述发动机的外特性：（5.6）式中：发动机最大输出转矩（Nm）；发动机最大输出转矩时的转速（r/min）；发动机最大输出功率时的转速（r/min）；发动机最大输出功率时的转矩（Nm）。由公式（5.1）和公式（5.2）可得（5.7）对台架试验数据用修正系数进行修正，才能得到发动机的使用外特性。按GB标准试验中=0.850.91。5.2.2汽车的行驶方程双层畜禽运输车在直线行驶时，驱动力和行驶阻力之间的关系式如下：（5.8）式中：驱动力；滚动阻力；空气阻力；坡度阻力；加速阻力。1、驱动力的计算双层畜禽运输车在地面行驶时受到发动机限制所能产生的驱动力与发动机输出转矩的关系为：（5.9）式中变速器某一挡的传动比；主减速器传动比；传动系统某一挡的机械效率；驱动轮的动力半径。2、滚动阻力的计算双层畜禽运输车的滚动阻力的计算公式为：（5.10）式中：双层畜禽运输车的总质量；道路坡度角；滚动阻力系数。3、坡道阻力的计算汽车上坡行驶时，整车重力沿坡道的分力为坡道阻力，其计算公式为：（5.11）4、空气阻力的计算汽车的空气阻力与车速的平方成反比，即（5.12）式中：空气阻力系数，双层畜禽运输车可取为0.50.9；A迎风面积（m2），可按估算，为轮距，为整车高
