斯太尔后双桥粉粒物料运输车改装设计

43页 17000字数+说明书+任务书+开题报告+5张CAD图纸【详情如下】

中期检查表.doc

任务书.doc

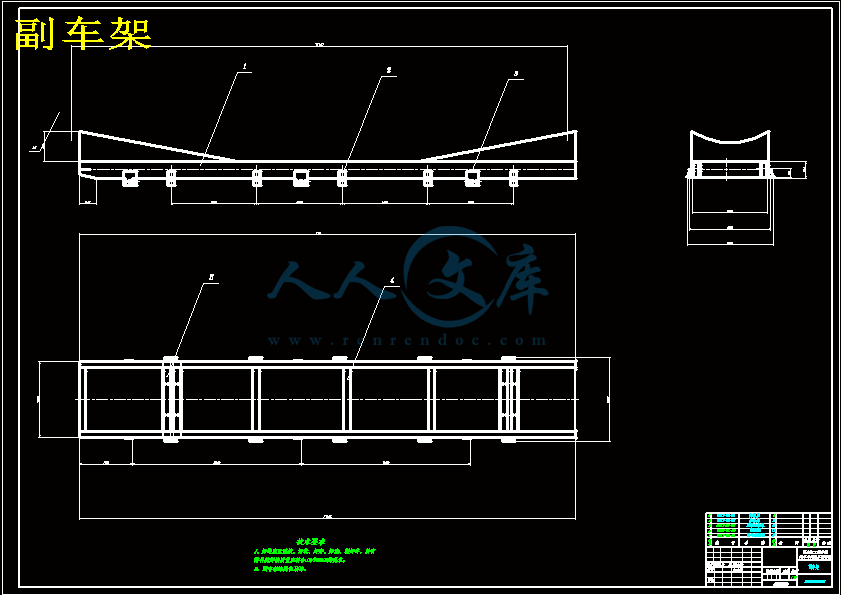

副车架.dwg

多孔板.dwg

指导记录.doc

指导记录封皮.doc

斯太尔后双桥粉料物总装图.dwg

斯太尔后双桥粉粒物料运输车改装设计开题报告.doc

斯太尔后双桥粉粒物料运输车改装设计说明书.doc

罐体总成.dwg

设计图纸5张.dwg

过程管理封皮.doc

过程管理材料.doc

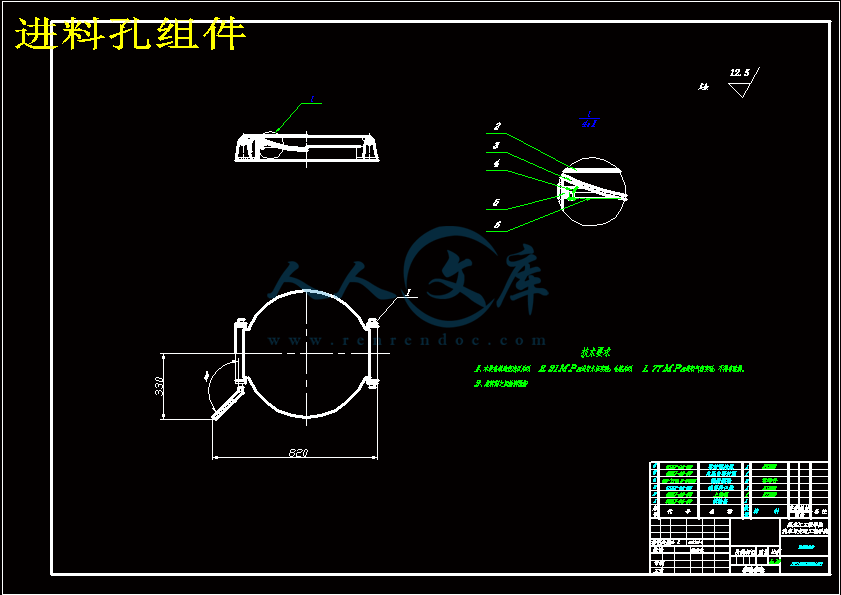

进料孔组件.dwg

题目审定表.doc











摘要

粉罐车是指装运水泥、煤粉、石粉、化学粉料等散装粉料的专用车辆。其有着降低成本、节约时间、提高效率、保护环境和减轻劳动强度等诸多优点，近年来发展迅速，被广泛应用于现代化作业中。

本文主要介绍了斯太尔后双桥粉粒物料运输车的改装设计说明，从整车的整体布置选型到整车的性能分析都有着全面的介绍。通过对不同方案的研究比较与分析，对粉罐罐体、进料装置、出料装置、流态化床、取力机构、气卸系统和辅助系统均进行了详细设计与选型，并对其工作原理有着清晰的说明，以及其优缺点和成本亦有清晰地对比介绍和分析，并对整车的性能进行了分析，在保证了本设计的先进性和实用性的基础上也保证了设计的经济性。

关键词：专用汽车；散装水泥罐；流态化床；粉粒物料运输。

ABSTRACT

Powder tanker shipping is the cement, coal, stone powder, chemical powder and other bulk powder of special vehicles. It has to reduce costs, save time, improve efficiency, protect the environment and reduce labor intensity, and many other advantages, the rapid development in recent years, is widely used in modern operations.

This paper describes a powder material truck Steyr Shuangqiao after modification design specifications, from the overall layout of the vehicle selection and vehicle performance analysis have a comprehensive introduction. By comparing the different programs of research and analysis of the powder jars the body, feeding device, a feeding device, fluidized bed, take the power sector, gas discharge systems and auxiliary systems are carried out a detailed design and selection type, And its working principle has a clear description, as well as its advantages and disadvantages and costs are clearly described and analyzed to compare, and analyze the performance of the vehicle, in ensuring the design of advanced and practical but also on the basis of ensure the design economy.

Keywords: Special Purpose Vehicle; bulk cement tank; fluidized bed; powder material transport.

摘要III

AbstractII

第1章绪论1

1.1课题研究现状1

1.2本课题研究的主要内容与技术路线6

第2章总体方案的选择7

2.1 罐体型式的选择7

2.3 空气压缩机的选择7

2.4 卸料装置的选择8

2.5取力器的布置9

2.6 本章小结9

第3章二类底盘的选型及总布置10

3.1 二类底盘的选型10

3.2总体布置的原则10

3.3整车参数的确定13

3.3.1 装载质量和总质量的确定13

3.4 本章小结13

第4章罐体的总体结构和设计14

4.1 罐体总成结构及工作原理14

4.2 罐体的结构与外形尺寸设计15

4.2.1 罐体的截面形状15

4.2.2 罐体封头的形状15

4.2.3初步确定罐体尺寸及材料15

4.3 罐体容积计算15

4.3.1罐体有效装载容积的计算16

4.3.2 罐体扩大容积的计算16

4.3.3 罐体装载容积的计算17

4.3.4 气室容积计算17

4.4 流态化装置的设计17

4.4.1 流态化装置的类型和结构17

4.4.2 多孔板的设计18

4.4.3 流态化元件选择18

4.5 流态化床主要参数计算19

4.5.1.临界流态化床气流速度19

4.5.2.流态化床面积A19

4.5.3.罐体最大空床截面积19

4.5.4.粉料带出气流速度19

4.5.5.最小空床截面积20

4.6 进料装置设计20

4.7 出料装置、卸料软管和卸压装置21

4.7.1 出料装置21

4.7.2 卸料软管21

4.7.3 卸压装置22

4.8 罐体内部结构的设计23

4.8.1 气室结构的设计23

4.8.2 中央气室长度的设计23

4.8.3 气化板宽度的设计23

4.8.4 流态化板倾斜角度及气化层倾斜角度的设计23

4.8.5 封头部分流态化板尺寸设计23

4.9 罐体的材料选择23

4.10 罐体厚度的计算23

4.10.1 罐体的最小厚度23

4.10.2 厚度附加量24

4.11 封头设计24

4.12 罐体支承座设计25

4.13 本章小结25

第5章卸料装置的设计计算及选型26

5.1 输送空气量的确定26

5.2 输料管内径和气流速度的确定27

5.3 流态化元件压力损失28

5.4 本章小结28

第6章整车性能分析29

6.1 汽车动力性能分析29

6.1.1 基本参数的确定29

6.1.2 汽车最高车速的确定31

6.2 燃油经济性计算32

6.3 整车轴荷分配计算34

6.4 整车稳定性分析34

6.4.1 空载质心高度的计算34

6.4.2 空载侧倾角的计算35

6.5 本章小结35

参考文献36

致谢37

附录38

1.1课题研究现状

散装物料运输是指对粉末状、颗粒状、流态状等物质，无需采用任何包装措施，而采用专用散装运输车进行运输。在所有散装物料运输车中，应用最广泛的是散装水泥运输车。

近年来，粉粒物料运输车市场发展迅速。经过近几年的快速发展，世界粉粒物料运输车行业已经形成一定的产业规模，相关粉粒物料运输车产业也日渐完善，但是国内粉粒物料运输车市场还远未成熟，同发达的欧美国家相比，无论市场规模、产品档次、品种规格、消费水平等方面都还有相当大的差距。随着市场经济的发展，粉粒物料运输车技术水平、产品质量的提高，应用领域的不断扩展，我国的粉粒物料运输车将会有巨大的市场需求和发展空间。通过此次作业，可使我对专用车的改装有更好的了解，也对各种汽车在不同用途时的改装有了更好的掌握，在以后的工作中可以更好的完成有关专用车的改装，维修等。

1.2本课题研究的主要内容与技术路线

设计主要内容及分析、校核：

1、进行底盘的选择；

2、根据设计总成进行汽车动力性、经济性、稳定性校核，实现整车的优化匹配；

3、进行罐体结构、流化床、硫化和送料动力系统、送料系统、罐体与底盘连接结构等的设计与校核；

4、绘制设计车辆的总图和上述部分的结构装配图、零件图。

本课题研究的主要技术路线如图1.1所示。

基本信息>>

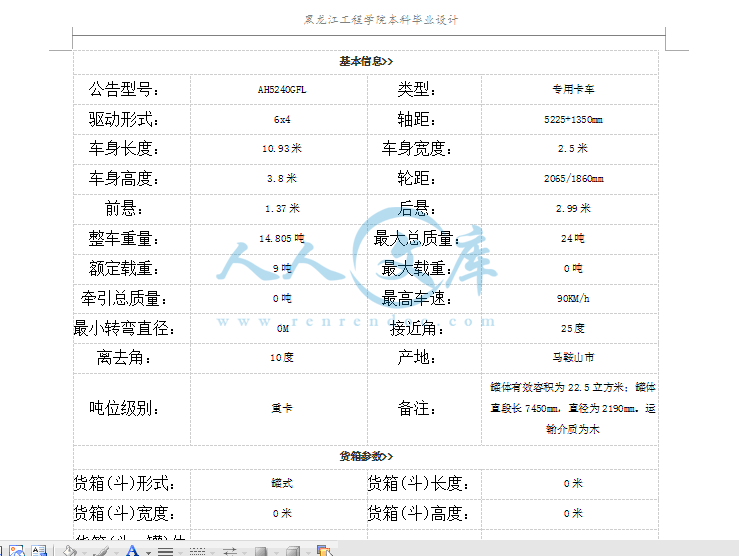

公告型号：AH5240GFL 类型：专用卡车

驱动形式：6x4 轴距：5225+1350mm

车身长度：10.93米车身宽度：2.5米

车身高度：3.8米轮距：2065/1860mm

前悬：1.37米后悬：2.99米

整车重量：14.805吨最大总质量：24吨

额定载重：9吨最大载重：0吨

牵引总质量：0吨最高车速：90KM/h

最小转弯直径：0M接近角：25度

离去角：10度产地：马鞍山市

吨位级别：重卡备注：罐体有效容积为22.5立方米；罐体直段长7450mm，直径为2190mm。运输介质为木

货箱参数>>

货箱(斗)形式：罐式货箱(斗)长度：0米

货箱(斗)宽度：0米货箱(斗)高度：0米

货箱(斗、罐)体积：22.5立方米

发动机>>

查看本车型发动机详细数据>>

发动机型号：潍柴 WP10.290 汽缸数：6

燃油种类：柴油汽缸排列形式：直列

排量：9.726L排放标准：国III

最大输出功率：213KW马力：290马力

扭矩：1160N·m最大扭矩转速：1200—1600

压缩比：

驾驶室参数>>

卧铺尺寸：0mm准乘人数：3人

座位排数：1排

变速箱>>

查看本车型变速箱详细数据>>

变速箱型号：法士特 9JS119 变速箱形式：手动

变速箱档位数：9个变速箱油容量：12.5升

底盘>>

前桥型号：前桥形式：

前桥允许载荷：6500KG后桥型号：

后桥形式：后桥允许载荷：17500KG

最终传动比：悬挂形式：

弹簧片数：9/12 减震器：

轮胎>>

轮胎形式：轮胎数：10个

轮胎规格：11.00-20

油箱>>

油箱容量：纠错

全负荷最低燃油耗率：190g/kW.h发动机净重：1000KG

发动机尺寸：1288x817x1121mm压缩比：16.4：1

一米外噪音：dB汽缸行程：156mm

汽缸缸径：123mm每缸气门数：0

点火次序：1-5-3-6-2-4进气形式：增压中冷

驾驶室参数>>

准乘人数：3人卧铺尺寸：0mm

座位排数：1排??

离合器>>

形式：Φ430mm 拉式膜片弹簧离合器材质：?

3.2总体布置的原则

总体布置的任务是正确选定整车参数，合理布置工作装置和附件，使取力装置、专用工作装置、其它附件与所选定的汽车底盘构成相互协调和匹配的整体，达到设计任务书所提出的要求，（图3.1为气泄粉罐车整车结构图）布置时应按照以下原则：

（1）尽量避免变动汽车底盘各总成位置；

（2）尽量满足专用工作装置性能的要求，充分发挥专用功能；

（3）必须对装载质量，轴荷分配等参数进行估算和校核；

（4）应避免工作装置的布置对车架造成集中载荷；

（5）应尽量减少专用汽车的整车整备质量；

应符合有关法规的要求。

参考文献

[1] 殷爽.我国专用汽车及其底盘发展现状和趋势分析[J].中国发动机网,2008,10.

[2]乔维高,蒋崇贤.我国散装运输车的现状及发展[J].重型汽车,2001,05(10):11-13.

[3]齐国才.QYZ 5260GFL 型粉粒物料运输车的设计[J].汽车研究与开发, 2001,05(10):92-94.

[4]李晶. 专用汽车发展遇到的主要问题[J].中国商用汽车网,2008,10.

[5]向晓峰.卧式散装水泥车流化床设计的几个问题[J].专用汽车,2006,2(2):32-34.

[6]韩万喜.气卸散装水泥运输车吹卸效率探究[J].重型汽车,2002,05(10):13-14.

[7]张泽．气卸式散装水泥罐车结构分析[J].设计研究院,2003年．

[8]刘圣田．气卸散装水泥罐式汽车罐体结构参数的设计[J].2002年．

[9]王月岭,刘英,颜承敏.粉粒物料运输车新型罐盖结构[J].专用车,2007,05(5):44.

[10]李仲山,颜福高,朱文．重力举升式粉罐车远距离低速密相输送分析[M].专用汽车,2004年．

[11]张利平．液压控制系统及设计[M].化学工业出版社，2007年．

[12]叶军祥.自卸车液压举升机构的受力分析与计算方法[J].专用汽车,1993,03(3):51-52 .

[13] 徐达,陆锦容．专用汽车工作装置原理与设计计算[M].北京：理工大学出版社,2002年．

[14]曹春丽．气卸散装水泥罐式汽车关键技术的探讨[J].一汽四平专用车厂，2005年．

[15]Record 15077 in Database EQAJD1200201，2001．

[16]E.?R.?Goodbary?-?Goodbary?Equipment?Co.Design.Considerations?for?the?Goodbary?Bottom?Dump?Haulage?Trucks,SAE Paper,?Number:?770548?

[17] X IE Kaiquan. Collective design of Truck with front Crane.1994.

内容简介：: SY-025-BY-5毕业设计（论文）中期检查表填表日期2011年 4 月18日迄今已进行 7 周剩余 9 周学生姓名齐力系部汽车与交通工程学院专业、班级车辆工程07-2班指导教师姓名齐晓杰职称教授从事专业车辆工程是否外聘是否题目名称斯太尔粉粒物料运输车改装设计学生填写毕业设计（论文）工作进度已完成主要内容待完成主要内容1方案设计与分析；2二类底盘的选型；3总体的布置4粉罐车的设计计算与选型；5辅助系统设计；6完成所设计装配图的主视图初始位置。1完成所设计零件图图纸；2整车性能计算分析3说明书的编写完成与修改4完善图纸存在问题及努力方向在进行CAD图纸的绘制过程中，有许多错误，在以后的时间里对其逐步的修改。学生签字：齐力指导教师意见指导教师签字：年月日教研室意见教研室主任签字：年月日SY-025-BY-2 毕业设计（论文）任务书学生姓名齐力系部汽车与交通工程学院专业、班级车辆工程B07-2班指导教师姓名齐晓杰职称教授从事专业车辆工程是否外聘否题目名称斯太尔后双桥粉粒物料运输车改装设计一、设计目的、意义全面训练资料查询能力和专业知识综合运用能力，综合训练独立设计能力和工程设计软件的应用能力，提高独立工作能力和素质。近年来，粉粒物料运输车市场发展迅速。经过近几年的快速发展，世界粉粒物料运输车行业已经形成一定的产业规模，相关粉粒物料运输车产业也日渐完善，但是国内粉粒物料运输车市场还远未成熟，同发达的欧美国家相比，无论市场规模、产品档次、品种规格、消费水平等方面都还有相当大的差距。本课题的研究能够使学生了解专用汽车改装设计方法，使研究学生可以完成理论课程的实践总结，获得一定的工程设计工作方法。因此，本课题设计研究内容对于全面提高学生工程设计能力和素质，研究粉粒物料运输车改装设计问题具有重要的现实意义和良好的实用意义。二、设计内容、技术要求（研究方法）1、研究的基本内容主要技术指标、要求或生产纲领：外型尺寸：1120025003950(mm)；罐体有效容积:25.2立方米；罐体外形尺寸(直段长最大直径):78002220(mm)；总质量: 25000(Kg)；额定质量：10800(Kg)；整备质量： 14070(Kg)；最高车速：90(km/h)；发动机功率： 213(kw)；运输介质: 粉状石墨,密度:450千克/立方米；设计主要内容及分析、校核：1、选择二类汽车底盘，进行发动机、离合器、变速箱、传动轴、驱动桥以及车轮的选型和校核；2、根据所选总成进行汽车动力性、经济性、稳定性校核，实现整车的优化匹配；3、进行罐体结构、流化床、取力器及传动系统、送料系统、罐体与底盘连接结构等的设计与校核；绘制设计车辆的总图和上述部分的结构装配图、零件图。三、设计完成后应提交的成果1、设计完整的整体装配图，零、部件图，折合 A0图纸至少3.5张；2、设计计算说明书：1.52.0万字；3、相关设计资料应齐全。四、设计进度安排（1）第1周：领取任务、资料收集，进行调研；（2）第2周：继续调研，撰写开题报告，制定方案；（3）第3周：开题答辩、设计任务、总体方案草图设计与计算；（4）第4周：总体设计方案草图审核与修改；（5）第5-10周：完成图纸各总成、所有零件图的设计、计算与校核；（6）第11-12周：总图的修订、部件修订、校核、完成计算、修订说明书；（7）第13周：毕业设计（论文）修改、完善；（8）第14周：毕业设计（论文）委员会小组审核、预审；（9）第15周：毕业设计（论文）修改、完善；（10）第16周：毕业设计（论文）指导教师总审核；（11）第17周：毕业设计（论文）答辩准备及答辩。五、主要参考资料1陈家瑞.汽车构造（上.下册）M.北京：人民交通出版社，1994.2余志生.汽车理论M.北京：机械工业出版社，2000.3王望予.汽车设计（第四版）M.北京:机械工业出版社，2004.4刘惟信.汽车设计M.北京:清华大学出版社，2001.5卞学良.专用汽车结构与设计.机械工业出版社，2008.1版.6王国权、龚国.汽车设计课程设计指导书.机械工业出版社，2010.3版.7参考网址：/zixieche/Products2.html六、备注指导教师签字：年月日教研室主任签字：年月日SY-025-BY-4毕业设计（论文）指导记录日期2011.2.28地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）今天老师给了我们任务书，并且给我们讲解了设计的主要任务，让我们详细了解设计的主要任务，我们对此次设计有了一定的了解。学生（记录人）签名：齐力指导教师签名：日期2011.3.3地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）老师对我们详细讲解了设计的任务，预期要达到的目标，及成果，资料收集，进行调研。对我们进行了鼓励，非常感谢老师！学生（记录人）签名：齐力指导教师签名：日期2011.3.8地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）今天老师下达任务，要求我们继续进行调研，对粉罐车结构要进行全面的了解，研究透彻，并且撰写开题报告，制定方案，为下面的设计做好准备。学生（记录人）签名：齐力指导教师签名：SY-025-BY-4毕业设计（论文）指导记录日期2011.3.10地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）今天老师下达任务，要求我们还是继续进行调研，对粉罐车结构要进行全面的了解，研究透彻，并且撰写开题报告，制定方案，为下面的设计做好准备。学生（记录人）签名：齐力指导教师签名：日期2011.3.15地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）今天进行开题答辩，根据开题答辩的要求进行设计任务、总体方案的草图的设计与计算。学生（记录人）签名：齐力指导教师签名：日期2011.3.17地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）今天老师的要求是根据开题答辩的要求进行对整体方案各方面进行具体实施，绘制粉罐车总体方案草图，为以后的设计任务打下基础。学生（记录人）签名：齐力指导教师签名：SY-025-BY-4毕业设计（论文）指导记录日期2011.3.22地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）今天老师对我的设计总体设计方案草图进行了审核，并对我做出了修改，提出了宝贵的修改意见和建议。谢谢老师！学生（记录人）签名：齐力指导教师签名：日期2011.3.24地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）今天齐老师对我修改的总设计方案草图的结构进行了指导，提出了各方面的意见。布置了下面该进行的各个方面的任务。学生（记录人）签名：齐力指导教师签名：日期2011.3.29地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）今天齐老师布置的任务是要求在以后的设计中完成对所有零件图的设计、计算与校核。完成所有总布置的装配。学生（记录人）签名：齐力指导教师签名：SY-025-BY-4毕业设计（论文）指导记录日期2011.3.31地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）今天老师要求我们还是进行上次的任务，并对上次的任务又进行了详细的说明。要求我们必须按时按质完成任务。学生（记录人）签名：齐力指导教师签名：日期2011.4.5地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）今天齐老师对我完成的部分任务进行了检查，提出了各方面的意见，对某些欠缺的部分进行指导。非常感谢老师！学生（记录人）签名：齐力指导教师签名：日期2011.4.7地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）对粉罐车结构进行了修改，老师给予了肯定，并详细的讲解了工作原理及有关结构的优化。谢谢老师！学生（记录人）签名：齐力指导教师签名：SY-025-BY-4毕业设计（论文）指导记录日期2011.4.12地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）总体基本完成，老师对粉罐车结构进行了指正，标注有的地方标错了，回去继续修改。学生（记录人）签名：齐力指导教师签名：日期2011.4.14地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）向齐老师交上了装配图、部件图及总体布置图，老师对其中的错误进行了指导，仍需修改。学生（记录人）签名：齐力指导教师签名：日期2011.4.19地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）今天进行了中期检查，对前期的任务进行了汇报，老师对不足之处进行了指正，仍需修改。学生（记录人）签名：齐力指导教师签名：SY-025-BY-4毕业设计（论文）指导记录日期2011.4.22地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）今天老师布置的任务是继续进行修改，对不足之处进行了指正。谢谢老师！学生（记录人）签名：齐力指导教师签名：日期2011.4.26地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）今天齐老师对我们前期的任务进行了总结，对修改的图纸又进行指正，对不足之处又进行了修改，让我们在进行进一步的修改。学生（记录人）签名：齐力指导教师签名：日期2011.4.28地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）今天齐老师对我们前期的任务又进行了总结，对修改的图纸又进行指正，对不足之处又进行了修改，让我们在进行进一步的修改。学生（记录人）签名：齐力指导教师签名：SY-025-BY-4毕业设计（论文）指导记录日期2011.5.5地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）总体基本完成，老师对粉罐车结构进行了指正，下一步的任务是进行全面的修订。学生（记录人）签名：齐力指导教师签名：日期2011.5.10地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）向齐老师交上了装配图、部件图及总体布置图，老师对其中的错误进行了指导，仍需修改，继续修订设计说明书。学生（记录人）签名：齐力指导教师签名：日期2011.5.12地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）今天齐老师主要检查了说明书的情况，对说明书的编写格式提出了很多要求，要求我们按照规范进行编写。学生（记录人）签名：齐力指导教师签名：SY-025-BY-4毕业设计（论文）指导记录日期2011.5.17地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）总体基本完成，老师对粉罐车结构进行了指正，对说明书的编写又进行了检查，对粉罐车结构细节提出了诸多建议。非常感谢老师！学生（记录人）签名：齐力指导教师签名：日期2011.5.19地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）今天向齐老师汇报了任务，齐老师让我们继续进行修改。直到按时按质完成任务。学生（记录人）签名：齐力指导教师签名：日期2011.5.24地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）今天齐老师对我们进行了全面的总结，要求我们进行毕业设计总体修改，总体完善。学生（记录人）签名：齐力指导教师签名：SY-025-BY-4毕业设计（论文）指导记录日期2011.5.26地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）今天齐老师对我们总体修改的情况进行了检查，对我们不足之处又进行了指正。要求我们在预审时按时按质完成任务。学生（记录人）签名：齐力指导教师签名：日期2011.5.31地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）今天毕业设计委员会小组对我粉罐车的设计进行了审核、预审。提出了诸多意见和建议。要求继续进行完善。学生（记录人）签名：齐力指导教师签名：日期2011.6.2地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）今天齐老师对预审的结果进行了总结。对我们完成的任务给予了肯定，要求我们继续进行进一步的完善。学生（记录人）签名：齐力指导教师签名：SY-025-BY-4毕业设计（论文）指导记录日期2011.6.7地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）今天齐老师给我们的任务是要求我们进行进一步的修改完善，确保各方面完整无误。学生（记录人）签名：齐力指导教师签名：日期2011.6.9地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）今天齐老师给我们的任务是要求我们进行进一步的修改完善，确保各方面完整无误。并且检查了设计说明书、图纸的完善情况，齐老师给予了肯定。学生（记录人）签名：齐力指导教师签名：日期2011.6.14地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）今天齐老师对我们所完成的任务进行了总的审核，对某些细节问题提出了修改意见。非常感谢齐老师！学生（记录人）签名：齐力指导教师签名：SY-025-BY-4毕业设计（论文）指导记录日期2011.6.16地点办公室指导方式面授指导记录（指导内容、存在问题及解决思路）今天我们把毕业设计完成的任务全部上交到齐老师办公室，齐老师进行了最后的总审核。最后齐老师签字上交。非常感谢齐老师对我毕业设计的精心指导，再次感谢！学生（记录人）签名：齐力指导教师签名：毕业设计（论文）指导记录题目GKT-13高位举升路灯维护车改装设计学生姓名鲍仕林院系名称汽车与交通工程学院专业班级车辆工程07-6班指导教师齐晓杰职称教授教务处制毕业设计（论文）开题报告设计（论文）题目: 斯太尔后双桥粉粒物料运输车改装设计院系名称: 汽车与交通工程学院专业班级: B07-2班学生姓名: 齐力导师姓名: 齐晓杰开题时间: 指导委员会审查意见：签字：年月日开题报告撰写要求一、“开题报告”参考提纲1. 课题研究目的和意义；2. 文献综述（课题研究现状及分析）；3. 基本内容、拟解决的主要问题；4. 技术路线或研究方法；5. 进度安排；6. 主要参考文献。二、“开题报告”撰写规范请参照黑龙江工程学院本科生毕业设计说明书及毕业论文撰写规范要求。字数应在4000字以上，文字要精练通顺，条理分明，文字图表要工整清楚。毕业设计（论文）开题报告学生姓名齐力系部汽车与交通工程学院专业、班级B07-2班指导教师姓名齐晓杰职称教授从事专业车辆工程是否外聘是否题目名称斯太尔后双桥粉粒物料运输车改装设计一、课题研究现状散装物料运输是指对粉末状、颗粒状、流态状等物质，无需采用任何包装措施，而采用专用散装运输车进行运输。在所有散装物料运输车中，应用最广泛的是散装水泥运输车。近年来，粉粒物料运输车市场发展迅速。经过近几年的快速发展，世界粉粒物料运输车行业已经形成一定的产业规模，相关粉粒物料运输车产业也日渐完善，但是国内粉粒物料运输车市场还远未成熟，同发达的欧美国家相比，无论市场规模、产品档次、品种规格、消费水平等方面都还有相当大的差距。随着市场经济的发展，粉粒物料运输车技术水平、产品质量的提高，应用领域的不断扩展，我国的粉粒物料运输车将会有巨大的市场需求和发展空间。欧美发达国家自30年代就开始研究和应用散装运输，目前其散粒物资散装运输约占80%以上，散装运输技术也有很大的发展，而我国散装运输起步较晚，60年代末期第一辆散装水泥车问世，随后相继出现了各种形式的散装水泥运输车、散装粮食运输车、散装电石粉运输车、散装煤粉运输车等。自70年代以来，国内一些科研部门和厂家在散装物料运输车的研制方面，特别是对散装水泥运输车的研究取得了可喜的进展。我国散装水泥车经过三十余年的发展，已经成为成熟的产品。近年来，在产品，在产品开发。架构改进方面出现了一是可喜的动向。如改进流态化元件、开发多用途散装运输车、客服“单向性”，提高运输效果等作为一种成熟的产品，国产散装水泥运输车在专业性能、专用功能正越来越接近发达国家同类的水平。但散装物料运输车是一种对汽车进行改装的产品，汽车底牌、空气机等配套件对产品质量影响很大，而且我国现有的设计、生产、管理方面与国外惊醒比较，距国际水平还存在不少差距。我国城市及公路建设发展迅速，汽车新政策、新标准及有关法规大量出台，促使商用汽车向着更加有利于社会和经济可持续发展的方向发展，并带动劳碌运输业及建筑业想着更加专业、集约、高校和环保方向发展。随之，专用汽车在国民经济发展中的地位日益突出，货车专用化成为一种趋势。用户要求，专用汽车（包括专用货车和专用作业车）不仅要性能好、效率高、运输量大、成本低，而且要符合新的法规要求，为用户带来越来越多的经济效益，这已是大多数生产厂家的共识。多年来，我国基础建设投入不断加大，带动了公路交通网络建设和城市现代化建设的飞速发展。粉粒物料（尤其是水泥、面粉、煤粉等）作为重要生产资料和生活资料，其运输总量不断扩大，运输方式也随着用户对车辆运输效率和低成本经营等要求的提高而向着大型化、散装化、高效化方向发展，2001年我国发布的（散装水泥发展“十五”规划）更是将散装水泥运输的发展推向前沿。目前，大多数专用汽车企业制造的粉粒运输车罐体均采用环焊缝连接，即钢板的轮制方向与罐体的环向一致。参照压力容器的生产和经验，这种环焊缝罐体受力没有问题，但罐体外焊缝的焊接却严重的制约着生产效率，并降低了整车的外观效果。在专用汽车的设计中，许多工作是变形产品和系列化产品的设计，若采用传统的二维设计不仅工作繁复而且易出差错，而使用现在通用的各种三维制图软件进行参数化设计，往往可以达到事半功倍的效果在南方气候潮湿的季节里，粉料物料运输车内粉粒物料在运输中受潮结块常有发生。粉粒物料一般在三种状况下容易受潮：一是通过散装水泥船长距离运输的水泥，因为船舱属非容器式密封罐，密封性差，在船靠岸后水泥通过吸送式管道输送到由进料口装入受潮的水泥没有无法进料的问题，但运到目的地出料就成问题了，整个过程经过了水泥厂到水泥船再到水泥运输车，多增加的一道输送环节，就加大了受潮结块的机会；二是运送到火力发电厂的部分吸水粉煤灰易遇潮结块；三是运输过程中出现的意外状况，如下雨时罐盖没有压紧而有雨水渗入等。结块大到一定程度，会有部分散装落在流化床和两封头附近，更多的是聚集到最底部的出料口附近。容易造成出料管道堵塞，而影响正常出料。此处所说的结块大部分是粉料的软结块团，并没有到班结的地步，整个流化床尚能正常工作。随着国内石油工业的蓬勃发展，各大油田基础建设项目日益增多，对水泥、矿粉、碱、白灰、石粉等粉状和粉状物料的装载、运输和卸载生产运输任务十分繁重。然而油田常用粉粒物料运输车存在卸料不净、运输效率低等诸多问题。因此，迫切需要一种结构合理、技术先进、工作可口的粉粒物料运输车。承德石油高等科学科研人员与唐山专用汽车公司于2007年合作研发了新型粉粒物料运输车。该车采用密封的罐体结构，大大降低了粉尘对环境的污染，并对粉状和粉状物料具有较好的吹卸效果，在石油行业具有良好的推广应用前景。在工程实际中，许多物理模型受到的载荷往往不知一种，有时十分复杂。利用工程仿真软件对模型分析计算，如何将复杂载荷简化处理，提高正确的载荷模型，使其接近实际情况，就显得极其重要。因此，载荷施加的正确与否，将直接影响着计算结果的成败。利用有限元分析软件ANSYS对散装水泥运输车进行分析设计，也是如此。随着我国对基础建设投入的不断加大，水泥作为基础建设的重要物资，需求量越来越大。市场对散装水泥运输车的需求也越来越大。早在上世纪60年代，我国就开始了散装水泥运输车的开发研究工作。经过数十年的发展，已经开发出多品种、多样式的散装散装水泥车。新结构、新技术也不断得以应用，大吨位的半挂式散装车型将成为今后发展的主要趋势。随着计算机辅助工程融入汽车设计过程的进程加快，有限元在产品设计阶段对模型进行静态分析，有限元法是一种数值计算近似方法，以位移法为基础，采用离散化思想，计算出哥哥单元的位移和应力。半挂式散装水泥运输车主要由车架和罐体两大不凡组成，两者通常是焊接在一起的。罐体由圆柱筒、过度锥筒、原封头、滑料板、隔仓板等组成。由于几何结构上的复杂性，正确施加水泥载荷成为问题的关键。然而大量有关ANSYS分析的书籍和用ANSYS对散装装物料运输车进行有限元分析的文献并未给出类似载荷的施加方法。鉴于此就很有必要提出一种载荷模型和载荷施加方法，以期在工程设计中处理类似载荷时具有指导意义和参考价值。随着市场对粉粒物料运输车需求量的增长，客户对产品性能要求的多元化是改装车行业需要面对的重要问题。粉粒物料运输车罐体容积的不同要求是设计工作中最常见、最繁琐的一部分。罐体容积的改变主要通过改变罐体锥段及斜圆柱尺寸来实现。罐体锥段、斜圆柱下料尺寸的精准程度直接影响产品的内在质量及外观。锥段、斜圆柱下料样板的制作水平决定了下料尺寸误差的可控性。2003年，商务部、公安部、建设部、交通部联合发布了（有关限期禁止在城市城区现场搅拌混凝土的通知），确定了124个禁止现场搅拌的城市，2004年国家七部局又出台了（散装水泥管理办法）。两个文件带来的结果是，我国粉粒物料原书车辆产销连续几年快速增长。粉粒物料运输车适用于粉煤灰、水泥、石灰粉、矿石粉、颗粒碱等颗粒直径不大于0.1mm粉粒干燥物料的散装运输。主要供水泥厂、水泥仓库和大型建筑工地使用，可以节约大量包装材料和装卸劳动。相较于普通运输车辆，罐式车的技术含量更高，并且只有罐式半挂车公告内企业能够生产此类车，而在罐式车中，粉粒物料运输车占了很大一把分比例。客户在选择粉粒物料运输车时，最重要的要素就是罐体的容积。需要大容积的可以选择两个仓，可以达到三四十立方。其次，要看公告。因为罐式车在技术性能和安全性能等方面比普通的货物运输车辆要高很多，所以必须有国家公共才能购买。目前在梁山，很多企业都没有公告。所以客户在选购车辆时一定要查清楚这家企业的公告资源。最后是质量。如果客户需要大容积的粉粒物料运输车，罐体可能有两个舱之间开裂，容积内的粉尘会溢出来。国内罐式汽车的市场现状分析：1.罐式汽车的市场现状分析：罐式汽车包括低温液体运输车、粉粒物料运输车、粉粒食品运输车、化工液体运输车、混凝土搅拌运输车、沥青运输车、散装水泥车、液化气体运输车、运油车等。常见的有油罐式汽车、散装物罐式汽车等。从我国罐式汽车产销状态看，罐式汽车具有较好的市场发展环境和发展势头。目前我国罐式汽车市场年需求在4万辆以上，其中油料运输、建筑工程和水泥运输、化工产品运输在我国发展在我国发展势态较好。从2006年至2008年全国罐式汽车产销看，2006年到2007年产销幅较大，分别为44%和46%，2007到2008年增幅较为平稳。2罐式汽车发展的机遇与方向：宏观经济环境拉动着市场需求，为我国物流运输汽车的发展提供了新的机遇。罐式汽车的发展方向是：发挥我国现有在大吨位罐式汽车设计和加工的优势，对原有产品进行性能优化，巩固市场占有率，继续保持也太视频运输车的生产优势，大力推进油罐式汽车产品的市场开拓。在液化石油气罐式汽车的基础上，想起他介质罐式汽车产品拓展，特别是低温系列液氮、液氩、液氧等气体运输车。罐式汽车主要发展压力和常压两大系列。一是压力罐式汽车在现有的液化石油气，丙烯、苯酚、环氧乙烷运输车的基础上，想低温、超高压、高附加值的方向发展。加快开发如：液氨、二硫化碳、液氧、液氩等低温介质、天然气等超高压介质的液态低温高压运输车。二是常压罐式汽车在现有的加运油车、液态食品运输车、洒水车、吸污车、散装物料运输车、散装水泥运输车等产品的基础上，重点向有色金属方向发展，积极贯彻和实施差您轻量化的设计、制定理念。有效抑制罐式汽车的产能过剩，优化罐式汽车的使用环境。二.选题目的和意义:本课题的选择充分考虑了研究课题对汽车车辆工程专业学生学习和工作的指导作用，对本课题的研究能够使学生了解专用汽车改装设计方法，通过本课题的研究学生可以完成理论课程的实践总结，获得一定的工程设计工作方法专用汽车系列产品的设计，多数是在定型产品结构的基础上，变化其统计即主要是相应的罐体锥段的长宽尺寸，就可设计出衍生的并行产品。为适应市场变化，满足客户需要，提高衍生变形产品的设计效率，从而更好地提升产品的质量，需要一种简易边界的应用软件，而采用Eccel软件中的函数计算功能即可得以实现。发展粉料散装运输车具有节约资源，保护环境和减轻劳动强度等诸多优点。但对于颗粒粗、比重大、含水量高、流态化性能差的粉料。用普通卧式粉料运输车就无法达到预期目的，如石灰粉、铁粉等就必须用举升式粉料运输车才能完成装、运、卸任务。举升式粉料运输车在装料和行驶时，罐体中心线处于水平位置；卸料时举升机构将罐体前段升起，与地面没有一定夹角，在运用气力输送方式有效的将罐内粉料排除。正是这种举升功能使得罐体结构简化，大大提升罐体的有效装载容积和对介质的适应性，最大限度地发掘粉料运输车的运输潜力。通过此次作业，可使我对专用车的改装有更好的了解，也对各种汽车在不同用途时的改装有了更好的掌握，在以后的工作中可以更好的完成有关专用车的改装，维修等。二、设计（论文）的基本内容、拟解决的主要问题1.选择二类汽车底盘，进行发动机、离合器、变速箱、传动轴、驱动桥以及车轮的选型和校核；2.根据所选总成进行汽车动力性、经济性、稳定性校核，实现整车的优化匹配3.进行罐体结构、流化床、取力器及传动系统、送料系统、罐体与底盘连接结构等的设计与校核 4.绘制设计车辆的总图和上述部分的结构装配图、零件图。三、技术路线（流程图）不合理完成设计说明书绘制CAD零件图、装配图进行罐体结构、流化床、取力器及传动系统、送料系统、罐体与底盘连接结构等的设计与校核进行汽车动力性、经济性、稳定性校核进行发动机、离合器、变速箱、传动轴、驱动桥以及车轮的校核进行发动机、离合器、变速箱、传动轴、驱动桥以及车轮的选型选择二类汽车底盘调研和收集资料四、进度安排1周，题目下达，资料收集；编写开题报告；2周，设计流程方案设计，完成开题报告；3周，设计内容结构设计，初定设计结构、部件关联尺寸、参数；4-6周，结合设计内容进行顶岗实习，完成顶岗实习报告；7、8周，完成液压系统设计，装配图设计；9、10周，完成零部件设计；11、12周，进行关键部件强度校核，整理设计计算说明书；13周，指导教师预检，修改设计内容；14周，预答辩，修改设计内容；15、16周，全面完善设计内容；17周，答辩五、参考文献1徐达.专用汽车工作装置原理与设计计算 (修订版) M.北京:北京理工大学出版社, 20022哈尔滨建筑工程学院.工程起重机. 北京 :中国建筑工业出版社, 19813王志福等.轮式起重机. 北京:中国建筑工业出版社, 19824李炳泉.消防车的结构与使用. 北京:机械工业出版社, 19905邹有慧.汽车运输装卸机械. 北京:人民交通出版社, 19916何存兴.液压元件. 北京:机械工业出版社, 19827郁永章.活塞式压缩机. 北京:机械工业出版社, 19828蒋能照,余有水.氟利昂制冷剂. 上海:上海科学技术出版社, 19839王喜斌.LJ353 自卸汽车液压系统工作原理及架构介绍专用汽车, 198910张洪欣主编. 汽车设计, 北京:机械工业车版社, 198911王望予主编. 汽车设计第3版. 北京:机械工业出版社, 200012余志生主编. 汽车理论第3版. 北京:机械工业出版社, 200013陈家瑞主编. 汽车构造, 北京:机械工业出版社, 200014Sebulke A.The Two-Mass Flywheel-A Torsional Vibration Damper for the Power Train Of Passenger Cars-State of the Art and Further Technical Development，(SAE 870394).SAE Transactions.1987(2):89 9815Yasuo Shimizu, Toshitake Kawai.Development of Electric Power Steering. SAE Paper No.910014.六、备注指导教师意见：签字：年月日黑龙江工程学院本科毕业设计本科学生毕业设计斯太尔后双桥粉粒物料运输车改装设计系部名称：汽车与交通工程学院专业班级：车辆工程 B07-2 班学生姓名：指导教师：职称：教授黑黑龙龙江江工工程程学学院院二一一年六月黑龙江工程学院本科毕业设计I摘要粉罐车是指装运水泥、煤粉、石粉、化学粉料等散装粉料的专用车辆。其有着降低成本、节约时间、提高效率、保护环境和减轻劳动强度等诸多优点，近年来发展迅速，被广泛应用于现代化作业中。本文主要介绍了斯太尔后双桥粉粒物料运输车的改装设计说明，从整车的整体布置选型到整车的性能分析都有着全面的介绍。通过对不同方案的研究比较与分析，对粉罐罐体、进料装置、出料装置、流态化床、取力机构、气卸系统和辅助系统均进行了详细设计与选型，并对其工作原理有着清晰的说明，以及其优缺点和成本亦有清晰地对比介绍和分析，并对整车的性能进行了分析，在保证了本设计的先进性和实用性的基础上也保证了设计的经济性。关键词：专用汽车；散装水泥罐；流态化床；粉粒物料运输。黑龙江工程学院本科毕业设计IIABSTRACTPowder tanker shipping is the cement, coal, stone powder, chemical powder and other bulk powder of special vehicles. It has to reduce costs, save time, improve efficiency, protect the environment and reduce labor intensity, and many other advantages, the rapid development in recent years, is widely used in modern operations.This paper describes a powder material truck Steyr Shuangqiao after modification design specifications, from the overall layout of the vehicle selection and vehicle performance analysis have a comprehensive introduction. By comparing the different programs of research and analysis of the powder jars the body, feeding device, a feeding device, fluidized bed, take the power sector, gas discharge systems and auxiliary systems are carried out a detailed design and selection type, And its working principle has a clear description, as well as its advantages and disadvantages and costs are clearly described and analyzed to compare, and analyze the performance of the vehicle, in ensuring the design of advanced and practical but also on the basis of ensure the design economy.Keywords: Special Purpose Vehicle; bulk cement tank; fluidized bed; powder material transport.黑龙江工程学院本科毕业设计目录摘要.IIIAbstract.II第 1 章绪论.11.1 课题研究现状.11.2 本课题研究的主要内容与技术路线.6第 2 章总体方案的选择.72.1 罐体型式的选择.72.3 空气压缩机的选择.72.4 卸料装置的选择.82.5 取力器的布置.92.6 本章小结.9第 3 章二类底盘的选型及总布置.103.1 二类底盘的选型.103.2 总体布置的原则.103.3 整车参数的确定.133.3.1 装载质量和总质量的确定.133.4 本章小结.13第 4 章罐体的总体结构和设计.144.1 罐体总成结构及工作原理.144.2 罐体的结构与外形尺寸设计.154.2.1 罐体的截面形状.154.2.2 罐体封头的形状.154.2.3 初步确定罐体尺寸及材料.154.3 罐体容积计算.154.3.1 罐体有效装载容积的计算.164.3.2 罐体扩大容积的计算.16黑龙江工程学院本科毕业设计4.3.3 罐体装载容积的计算.174.3.4 气室容积计算.174.4 流态化装置的设计.174.4.1 流态化装置的类型和结构.174.4.2 多孔板的设计.184.4.3 流态化元件选择.184.5 流态化床主要参数计算.194.5.1.临界流态化床气流速度.194.5.2.流态化床面积 A.194.5.3.罐体最大空床截面积.194.5.4.粉料带出气流速度.194.5.5.最小空床截面积.204.6 进料装置设计.204.7 出料装置、卸料软管和卸压装置.214.7.1 出料装置.214.7.2 卸料软管.214.7.3 卸压装置.224.8 罐体内部结构的设计.234.8.1 气室结构的设计.234.8.2 中央气室长度的设计.234.8.3 气化板宽度的设计.234.8.4 流态化板倾斜角度及气化层倾斜角度的设计.234.8.5 封头部分流态化板尺寸设计.234.9 罐体的材料选择.234.10 罐体厚度的计算.234.10.1 罐体的最小厚度.234.10.2 厚度附加量.244.11 封头设计.244.12 罐体支承座设计.254.13 本章小结.25第 5 章卸料装置的设计计算及选型.265.1 输送空气量的确定.26黑龙江工程学院本科毕业设计5.2 输料管内径和气流速度的确定.275.3 流态化元件压力损失.285.4 本章小结.28第 6 章整车性能分析.296.1 汽车动力性能分析.296.1.1 基本参数的确定.296.1.2 汽车最高车速的确定.316.2 燃油经济性计算.326.3 整车轴荷分配计算.346.4 整车稳定性分析.346.4.1 空载质心高度的计算.346.4.2 空载侧倾角的计算.356.5 本章小结.35参考文献.36致谢.37附录.38黑龙江工程学院本科毕业设计0第 1 章绪论1.1 课题研究现状散装物料运输是指对粉末状、颗粒状、流态状等物质，无需采用任何包装措施，而采用专用散装运输车进行运输。在所有散装物料运输车中，应用最广泛的是散装水泥运输车。近年来，粉粒物料运输车市场发展迅速。经过近几年的快速发展，世界粉粒物料运输车行业已经形成一定的产业规模，相关粉粒物料运输车产业也日渐完善，但是国内粉粒物料运输车市场还远未成熟，同发达的欧美国家相比，无论市场规模、产品档次、品种规格、消费水平等方面都还有相当大的差距。随着市场经济的发展，粉粒物料运输车技术水平、产品质量的提高，应用领域的不断扩展，我国的粉粒物料运输车将会有巨大的市场需求和发展空间。欧美发达国家自 30 年代就开始研究和应用散装运输，目前其散粒物资散装运输约占 80%以上，散装运输技术也有很大的发展，而我国散装运输起步较晚，60 年代末期第一辆散装水泥车问世，随后相继出现了各种形式的散装水泥运输车、散装粮食运输车、散装电石粉运输车、散装煤粉运输车等。自 70 年代以来，国内一些科研部门和厂家在散装物料运输车的研制方面，特别是对散装水泥运输车的研究取得了可喜的进展。我国散装水泥车经过三十余年的发展，已经成为成熟的产品。近年来，在产品，在产品开发。架构改进方面出现了一是可喜的动向。如改进流态化元件、开发多用途散装运输车、客服“单向性”，提高运输效果等作为一种成熟的产品，国产散装水泥运输车在专业性能、专用功能正越来越接近发达国家同类的水平。但散装物料运输车是一种对汽车进行改装的产品，汽车底牌、空气机等配套件对产品质量影响很大，而且我国现有的设计、生产、管理方面与国外惊醒比较，距国际水平还存在不少差距。我国城市及公路建设发展迅速，汽车新政策、新标准及有关法规大量出台，促使商用汽车向着更加有利于社会和经济可持续发展的方向发展，并带动劳碌运输业及建筑业想着更加专业、集约、高校和环保方向发展。随之，专用汽车在国民经济发展中的地位日益突出，货车专用化成为一种趋势。用户要求，专用汽车（包括专用货车和专用作业车）不仅要性能好、效率高、运输量大、成本低，而且要符合新的法规要求，为用户带来越来越多的经济效益，这已是大多数生产厂家的共识。黑龙江工程学院本科毕业设计1多年来，我国基础建设投入不断加大，带动了公路交通网络建设和城市现代化建设的飞速发展。粉粒物料（尤其是水泥、面粉、煤粉等）作为重要生产资料和生活资料，其运输总量不断扩大，运输方式也随着用户对车辆运输效率和低成本经营等要求的提高而向着大型化、散装化、高效化方向发展，2001 年我国发布的（散装水泥发展“十五”规划）更是将散装水泥运输的发展推向前沿。目前，大多数专用汽车企业制造的粉粒运输车罐体均采用环焊缝连接，即钢板的轮制方向与罐体的环向一致。参照压力容器的生产和经验，这种环焊缝罐体受力没有问题，但罐体外焊缝的焊接却严重的制约着生产效率，并降低了整车的外观效果。在专用汽车的设计中，许多工作是变形产品和系列化产品的设计，若采用传统的二维设计不仅工作繁复而且易出差错，而使用现在通用的各种三维制图软件进行参数化设计，往往可以达到事半功倍的效果在南方气候潮湿的季节里，粉料物料运输车内粉粒物料在运输中受潮结块常有发生。粉粒物料一般在三种状况下容易受潮：一是通过散装水泥船长距离运输的水泥，因为船舱属非容器式密封罐，密封性差，在船靠岸后水泥通过吸送式管道输送到由进料口装入受潮的水泥没有无法进料的问题，但运到目的地出料就成问题了，整个过程经过了水泥厂到水泥船再到水泥运输车，多增加的一道输送环节，就加大了受潮结块的机会；二是运送到火力发电厂的部分吸水粉煤灰易遇潮结块；三是运输过程中出现的意外状况，如下雨时罐盖没有压紧而有雨水渗入等。结块大到一定程度，会有部分散装落在流化床和两封头附近，更多的是聚集到最底部的出料口附近。容易造成出料管道堵塞，而影响正常出料。此处所说的结块大部分是粉料的软结块团，并没有到班结的地步，整个流化床尚能正常工作。随着国内石油工业的蓬勃发展，各大油田基础建设项目日益增多，对水泥、矿粉、碱、白灰、石粉等粉状和粉状物料的装载、运输和卸载生产运输任务十分繁重。然而油田常用粉粒物料运输车存在卸料不净、运输效率低等诸多问题。因此，迫切需要一种结构合理、技术先进、工作可口的粉粒物料运输车。承德石油高等科学科研人员与唐山专用汽车公司于 2007 年合作研发了新型粉粒物料运输车。该车采用密封的罐体结构，大大降低了粉尘对环境的污染，并对粉状和粉状物料具有较好的吹卸效果，在石油行业具有良好的推广应用前景。在工程实际中，许多物理模型受到的载荷往往不知一种，有时十分复杂。利用工程仿真软件对模型分析计算，如何将复杂载荷简化处理，提高正确的载荷模型，使其接近实际情况，就显得极其重要。因此，载荷施加的正确与否，将直接影响着计算结果的成败。利用有限元分析软件 ANSYS 对散装水泥运输车进行分析设计，也是如此。黑龙江工程学院本科毕业设计2随着我国对基础建设投入的不断加大，水泥作为基础建设的重要物资，需求量越来越大。市场对散装水泥运输车的需求也越来越大。早在上世纪 60 年代，我国就开始了散装水泥运输车的开发研究工作。经过数十年的发展，已经开发出多品种、多样式的散装散装水泥车。新结构、新技术也不断得以应用，大吨位的半挂式散装车型将成为今后发展的主要趋势。随着计算机辅助工程融入汽车设计过程的进程加快，有限元在产品设计阶段对模型进行静态分析，有限元法是一种数值计算近似方法，以位移法为基础，采用离散化思想，计算出哥哥单元的位移和应力。半挂式散装水泥运输车主要由车架和罐体两大不凡组成，两者通常是焊接在一起的。罐体由圆柱筒、过度锥筒、原封头、滑料板、隔仓板等组成。由于几何结构上的复杂性，正确施加水泥载荷成为问题的关键。然而大量有关 ANSYS 分析的书籍和用ANSYS 对散装装物料运输车进行有限元分析的文献并未给出类似载荷的施加方法。鉴于此就很有必要提出一种载荷模型和载荷施加方法，以期在工程设计中处理类似载荷时具有指导意义和参考价值。随着市场对粉粒物料运输车需求量的增长，客户对产品性能要求的多元化是改装车行业需要面对的重要问题。粉粒物料运输车罐体容积的不同要求是设计工作中最常见、最繁琐的一部分。罐体容积的改变主要通过改变罐体锥段及斜圆柱尺寸来实现。罐体锥段、斜圆柱下料尺寸的精准程度直接影响产品的内在质量及外观。锥段、斜圆柱下料样板的制作水平决定了下料尺寸误差的可控性。2003 年，商务部、公安部、建设部、交通部联合发布了（有关限期禁止在城市城区现场搅拌混凝土的通知），确定了 124 个禁止现场搅拌的城市，2004 年国家七部局又出台了（散装水泥管理办法）。两个文件带来的结果是，我国粉粒物料原书车辆产销连续几年快速增长。粉粒物料运输车适用于粉煤灰、水泥、石灰粉、矿石粉、颗粒碱等颗粒直径不大于 0.1mm 粉粒干燥物料的散装运输。主要供水泥厂、水泥仓库和大型建筑工地使用，可以节约大量包装材料和装卸劳动。相较于普通运输车辆，罐式车的技术含量更高，并且只有罐式半挂车公告内企业能够生产此类车，而在罐式车中，粉粒物料运输车占了很大一把分比例。客户在选择粉粒物料运输车时，最重要的要素就是罐体的容积。需要大容积的可以选择两个仓，可以达到三四十立方。其次，要看公告。因为罐式车在技术性能和安全性能等方面比普通的货物运输车黑龙江工程学院本科毕业设计3辆要高很多，所以必须有国家公共才能购买。目前在梁山，很多企业都没有公告。所以客户在选购车辆时一定要查清楚这家企业的公告资源。最后是质量。如果客户需要大容积的粉粒物料运输车，罐体可能有两个舱之间开裂，容积内的粉尘会溢出来。国内罐式汽车的市场现状分析：1.罐式汽车的市场现状分析：罐式汽车包括低温液体运输车、粉粒物料运输车、粉粒食品运输车、化工液体运输车、混凝土搅拌运输车、沥青运输车、散装水泥车、液化气体运输车、运油车等。常见的有油罐式汽车、散装物罐式汽车等。从我国罐式汽车产销状态看，罐式汽车具有较好的市场发展环境和发展势头。目前我国罐式汽车市场年需求在 4 万辆以上，其中油料运输、建筑工程和水泥运输、化工产品运输在我国发展在我国发展势态较好。从 2006 年至 2008 年全国罐式汽车产销看，2006 年到 2007 年产销幅较大，分别为 44%和 46%，2007 到 2008 年增幅较为平稳。2罐式汽车发展的机遇与方向：宏观经济环境拉动着市场需求，为我国物流运输汽车的发展提供了新的机遇。罐式汽车的发展方向是：发挥我国现有在大吨位罐式汽车设计和加工的优势，对原有产品进行性能优化，巩固市场占有率，继续保持也太视频运输车的生产优势，大力推进油罐式汽车产品的市场开拓。在液化石油气罐式汽车的基础上，想起他介质罐式汽车产品拓展，特别是低温系列液氮、液氩、液氧等气体运输车。罐式汽车主要发展压力和常压两大系列。一是压力罐式汽车在现有的液化石油气，丙烯、苯酚、环氧乙烷运输车的基础上，想低温、超高压、高附加值的方向发展。加快开发如：液氨、二硫化碳、液氧、液氩等低温介质、天然气等超高压介质的液态低温高压运输车。二是常压罐式汽车在现有的加运油车、液态食品运输车、洒水车、吸污车、散装物料运输车、散装水泥运输车等产品的基础上，重点向有色金属方向发展，积极贯彻和实施差您轻量化的设计、制定理念。有效抑制罐式汽车的产能过剩，优化罐式汽车的使用环境。二.选题目的和意义:本课题的选择充分考虑了研究课题对汽车车辆工程专业学生学习和工作的指导作用，对本课题的研究能够使学生了解专用汽车改装设计方法，通过本课题的研究学生可以完成理论课程的实践总结，获得一定的工程设计工作方法专用汽车系列产品的设计，多数是在定型产品结构的基础上，变化其统计即主要是相应的罐体锥段的长宽尺寸，就可设计出衍生的并行产品。为适应市场变化，满足客户需要，提高衍生变形产品的设计效率，从而更好地提升产品的质量，需要一种简黑龙江工程学院本科毕业设计4易边界的应用软件，而采用 Eccel 软件中的函数计算功能即可得以实现。技术路线图图1.1 技术路线图发展粉料散装运输车具有节约资源，保护环境和减轻劳动强度等诸多优点。但对于颗粒粗、比重大、含水量高、流态化性能差的粉料。用普通卧式粉料运输车就无法达到预期目的，如石灰粉、铁粉等就必须用举升式粉料运输车才能完成装、运、卸任务。举升式粉料运输车在装料和行驶时，罐体中心线处于水平位置；卸料时举升机构将罐体前段升起，与地面没有一定夹角，在运用气力输送方式有效的将罐内粉料排除。正是这种举升功能使得罐体结构简化，大大提升罐体的有效装载容积和对介质的适应调研和收集资料选择二类汽车底盘进行发动机、离合器、变速箱、传动轴、驱动桥以及车轮的选型进行汽车动力性、经济性、稳定性校核进行罐体结构、流化床、取力器及传动系统、送料系统、罐体与底盘连接结构等的设计与校核绘制 CAD 零件图、装配图完成设计说明书进行发动机、离合器、变速箱、传动轴、驱动桥以及车轮的校核不合理黑龙江工程学院本科毕业设计5性，最大限度地发掘粉料运输车的运输潜力。通过此次作业，可使我对专用车的改装有更好的了解，也对各种汽车在不同用途时的改装有了更好的掌握，在以后的工作中可以更好的完成有关专用车的改装，维修等。1.2 本课题研究的主要内容与技术路线设计主要内容及分析、校核：1、进行底盘的选择；2、根据设计总成进行汽车动力性、经济性、稳定性校核，实现整车的优化匹配；3、进行罐体结构、流化床、硫化和送料动力系统、送料系统、罐体与底盘连接结构等的设计与校核；4、绘制设计车辆的总图和上述部分的结构装配图、零件图。本课题研究的主要技术路线如图 1.1 所示。黑龙江工程学院本科毕业设计6第 2 章总体方案的选择2.1 罐体型式的选择粉粒物料运输车按其罐体型式不同可分为立式粉罐汽车、卧式粉罐汽车、举升式粉罐汽车。立式粉粒物料运输车的罐体中心线呈铅垂防线，车辆可载一个或多个立式罐。立式罐汽车适用范围广，能用于粉料、颗粒料等多种粉粒物料的散装运输。但整车质心教高，采用多个罐体时结构复杂，制造成本也较高。卧式粉罐汽车是目前使用最为广泛的一种罐式车型。其特点是罐体中心线呈水平方向，罐体可以是单个仓，也可以分隔两个仓。若罐体内的流态化床与水平面成一个倾角，称为内倾卧式粉罐汽车。若罐体中心线与水平面成一个不大的倾角，则为外倾卧式粉罐汽车。卧式粉罐汽车仅在出料口处设置流态化床，卧式粉料物料运输车具有结构简单，操作方便，卸料性能稳定和质心低的优点，但适用性受到限制，一般仅用于流态化性能较好的散装粉料运输。举升式粉罐运输车在装料和行驶时，罐体中心线处于水平位置，卸料时举升机构将罐体前端升起，成倾斜状态。举升式粉料物料运输车的灌内底部通常仅在出料口处设置流态化床，卸料时罐体呈倾斜状态，粉料在重力的作用下自动下滑，集中到出料口后卸出。所以，罐体内部结构简单，容积效率高，适用范围广，常用来装运流态化性能差的粉料，但由于增加了举升机构，使用，维修复杂。综上所述，本设计中选择双锥内倾卧式粉罐，如图 2.1 所示。图2.1 双锥内倾卧式粉罐结构图2.3 空气压缩机的选择散装水泥运输车使用的空气压缩机应满足下列要求:黑龙江工程学院本科毕业设计7（1）具有的流量和压力与罐体的容积相适应；（2）在空气压缩机的压力-流量特性曲线图上，当压力变化时，流量变化应很小；（3）在空气压力不变的情况下应有稳定的空气流量；（4）排出的压缩空气应无油、无水、无杂质；（5）体积小，质量轻，便于安装，能连续运转 1h，工作可靠，使用寿命长，维修方便等常用的空气压缩机有回转滑片式和摆杆式两种。摆杆式空气压缩机相比回转摆杆式空气压缩机具有体积小、排量大、排出气体洁净无油的优点，遂本设计产品采用摆杆式空压机。根据以上要求，结合生产实际并参考市场同类产品，选择由青岛镇兴泰克机械有限公司生产的 VS 230-10 型空气压缩机。无润滑摆动式空气压缩机属容积式回转类的一种。根据四连杆的曲柄连杆机构原理，通过驱动轴（轮）带动曲柄旋转，使转子作90 度往复摆动，周期性改变汽缸内工作容积，从而实现连续吸气、压缩、排气，汽缸中四个工作腔利用密封条互相密封，缸中运动件接触面间润滑由密封条自身润滑，不用加油，排出的压缩空气纯洁无油，对粉料无污染；并且该机结构独特，性能可靠，具有体积小、重量轻、耗能低、振动小、排气量大、维修方便等特点。因此，非常适合用做气卸装置的气源。其技术参数如表 2.1 所示。表2.1 VS 230-10型空压机参数排气量 m /min310公称排气压力 MPa0.2轴功率 kw25.5最高转速 r/min900连续运转时间 min60吸气温度 C40排气温度 C200润滑油温度 C70机器重量 kg1992.4 卸料装置的选择出料装置有上吸式和下排式两种形式：黑龙江工程学院本科毕业设计8（1）上吸式出料装置具有卸料平顺，吸嘴高度可以调节，不易产生堵塞等优点，目前应用较广。（2）下排式出料装置具有结构简单，维修方便，节约罐体有效容积等优点，但易产生堵塞。出料口开设在罐体下部中央的多孔板和罐体壳上，与出料管的一端焊接。2.52.5 取力器的布置除了少量专用汽车的工作装置因考虑工作可靠和特殊的要求而配备专门动力驱动外（例如部分冷藏汽车的机械制冷系统），绝大多数专用汽车上的专用设备都是以汽车底盘自身的发动机为动力源，经过取力器，用来驱动齿轮液压泵、真空泵、柱塞泵、轻质油液压泵、自吸液压泵、水泵、空气压缩机等，从而为自卸车等诸多专用汽车配套使用。根据取力器相对汽车底盘变速器的位置，取力器的取力方式可分为前置、中置和后置三种基本型式。本设计选用中置式的变速器侧盖取力。由于在设计变速器时已考虑了动力输出，因而一般在变速器的侧面都留有标准的接口，也有专门生产与之配套的取力器厂家，因此这种取力器较常用2.6 本章小结本章确定了整车总体设计方案，即为设计一种采用摆杆式空气压缩机和上吸式气卸式散装水泥运输改装车。通过比较立式粉罐汽车、卧式粉罐汽车、举升式粉罐汽车和斗式粉罐汽车的罐体的结构特点选定双锥卧式罐体。黑龙江工程学院本科毕业设计9 第 3 章二类底盘的选型及总布置3.1 二类底盘的选型目前，改装专用汽车选用的底盘主要是二类或三类底盘，也有为某些专用汽车设计的专用底盘。专用汽车底盘选型的好坏对专用汽车性能影响很大。汽车底盘的选择或设计专用车底盘主要根据专用汽车的类型、用途、转载质量、使用条件、专用汽车的性能指标、专用设备或装备的外形尺寸、动力匹配等来决定。目前我国对常规的罐式车通常采用二类底盘改装设计。所谓二类底盘，是指在基本型整车的基础上去掉货箱。根据产品的可靠性大多选用大品牌的底盘车辆，故本设计中选用华菱星马牌重卡 290 马力 6X4 散装运输车。二类底盘的具体参数如表 3.1 所列。表3.1 运输车具体参数列表华菱星马牌重卡 290 马力 6X4 散装运输(AH5240GFL) 黑龙江工程学院本科毕业设计10基本信息基本信息公告型号：AH5240GFL 类型：专用卡车驱动形式：6x4 轴距：5225+1350mm车身长度：10.93 米车身宽度：2.5 米车身高度：3.8 米轮距：2065/1860mm前悬：1.37 米后悬：2.99 米整车重量：14.805 吨最大总质量：24 吨额定载重：9 吨最大载重：0 吨牵引总质量：0 吨最高车速：90KM/h最小转弯直径：0M接近角：25 度离去角：10 度产地：马鞍山市吨位级别：重卡备注：罐体有效容积为 22.5 立方米；罐体直段长 7450mm，直径为 2190mm。运输介质为木货箱参数货箱参数货箱(斗)形式：罐式货箱(斗)长度：0 米货箱(斗)宽度：0 米货箱(斗)高度：0 米货箱(斗、罐)体积：22.5 立方米发动机发动机查看本车型发动机详细数据查看本车型发动机详细数据发动机型号：潍柴 WP10.290 汽缸数：6 燃油种类：柴油汽缸排列形式：直列排量：9.726L排放标准：国 III 最大输出功率：213KW马力：290 马力扭矩：1160Nm最大扭矩转速：12001600 压缩比：驾驶室参数驾驶室参数卧铺尺寸：0mm准乘人数：3 人黑龙江工程学院本科毕业设计11座位排数：1 排变速箱变速箱查看本车型变速箱详细数据查看本车型变速箱详细数据变速箱型号：法士特 9JS119 变速箱形式：手动变速箱档位数：9 个变速箱油容量：12.5 升底盘底盘前桥型号：前桥形式：前桥允许载荷：6500KG后桥型号：后桥形式：后桥允许载荷：17500KG最终传动比：悬挂形式：弹簧片数：9/12 减震器：轮胎轮胎轮胎形式：轮胎数：10 个轮胎规格：11.00-20 油箱油箱油箱容量：纠错 0L全负荷最低燃油耗率：190g/kW.h发动机净重：1000KG发动机尺寸：1288x817x1121mm压缩比：16.4：1一米外噪音：dB汽缸行程：156mm汽缸缸径：123mm每缸气门数：0点火次序：1-5-3-6-2-4进气形式：增压中冷驾驶室参数准乘人数：3 人卧铺尺寸：0mm座位排数：1 排离合器形式：430mm 拉式膜片弹簧离合器材质：黑龙江工程学院本科毕业设计123.2 总体布置的原则总体布置的任务是正确选定整车参数，合理布置工作装置和附件，使取力装置、专用工作装置、其它附件与所选定的汽车底盘构成相互协调和匹配的整体，达到设计任务书所提出的要求，（图 3.1 为气泄粉罐车整车结构图）布置时应按照以下原则：（1）尽量避免变动汽车底盘各总成位置；（2）尽量满足专用工作装置性能的要求，充分发挥专用功能；（3）必须对装载质量，轴荷分配等参数进行估算和校核；（4）应避免工作装置的布置对车架造成集中载荷；（5）应尽量减少专用汽车的整车整备质量；（6）应符合有关法规的要求。图3.1 气卸粉罐车整车结构图3.3 整车参数的确定3.3.1 装载质量和总质量的确定am初步选定的总质量为 25000Kg,整备质量为 14070Kg，额定装载质量 10800Kg。3.4 本章小结本章选定了二类地盘,二类底盘对其参数做了详细介绍，介绍了二类地盘的总体布置原则,选定了整车的总质量参数,整备质量和额定装载质量。黑龙江工程学院本科毕业设计13第 4 章罐体的总体结构和设计4.1 罐体总成结构及工作原理卧式罐体一般是由圆柱体、斜锥体、椭圆封头、多孔板、滑料板几部分组成，见图 4.1。依据对罐体装载量、罐体整体尺寸的要求，通过试算罐体有效容积，可基本确定罐体的外观尺寸。图 4.1 罐体结构图卧式罐气力卸料原理简图。如图 4.2 卸料时，压缩空气经进气气管 10 进入气室7，穿过流态化装置 11 后到达粉料颗粒之间，使粉料流态化；当罐内压力上升到196kPa 时，打开卸料阀 4，粉料在罐内压力作用下经卸料管 3 排出。黑龙江工程学院本科毕业设计141-吸嘴；2-调节螺母；3-出料管；4-蝶阀；5-二次进风装置；6-卸料管接头；7-气室；8-滑料；9-罐体；10-进压缩空气管；11-流态化装置；图4.2 卧式罐气力卸料原理简图4.2 罐体的结构与外形尺寸设计4.2.1 罐体的截面形状罐体的截面形状是降低车辆质心的主要措施，它要根据整车的总体布置、选型协调、质心高度、装运物品的种类等因素，选用适合某种罐式汽车的最佳截面形状。由于圆形截面罐体表面积最小，材料最省，容积效率最高，容器壁中的拉应力最小，刚性好，特别适合高压罐体，工艺性好，所以本设计选用圆形截面7。4.2.2 罐体封头的形状罐体的封头有椭圆形、蝶形、锥形、平板形 4 种形式。椭圆形封头和蝶形封头的受力情况最好，质量小，国家已有标准的封头系列，就用最广泛，所以本设计选用椭圆形封头。4.2.3 初步确定罐体尺寸及材料根据设计书的设计要求，结合生产实际中对长距离大质量运输的要求及参考国内外同类产品及材料性能，初步设计圆柱筒体和封头材料选择 16MnR，罐体圆柱部分长为 7041mm，直径为 1840 mm。根据JB-T4737-95 椭圆形封头标准及GB150-1998 钢制压力容器标准确定封头高 400mm.4.3 罐体容积计算罐体总容积 V总容积为罐体壳所包容的体积。双锥内倾卧式罐体，总体积V 为图柱筒体积V11V、直角斜锥筒容积 V2和封头容积 V3之和，即 123VVVV (4.1)黑龙江工程学院本科毕业设计15(1)圆柱筒体容积1V计算 21112VR L （3m）（4.2)V1=23.141.1171.1171.2813mV1=10.0373m式中 1R圆柱筒体内壁半径（m）； 1L圆柱筒体长度的 1/2（m）。(2)斜锥筒体容积2V计算两端斜锥筒体容积相等，则 V2=2/3（R12R22R1 R2) L2 =2(3.14/3)(1.1171.1170.9850.985+1.1170.985)2.244 =15.474 m3 （4.3）式中 1R、2R分别为斜锥筒体大、小端内壁半径（m）； 2L单个斜锥筒体长度（m）。(3)椭圆封头容积3V计算封头有半球形、椭圆形、蝶形等几种。椭圆形封头有半个椭圆壳体和一段短圆柱筒体组成，两封头容积相等。则 V3=2(R22 L3+2/3R22 L4) =2（3.140.9852 0.0192/33.140.9852 0.398) =2.774 m3 （4.4）式中 3L短圆柱筒体长度（m）； 4L封头长度，即椭圆短轴之半（m） V=28.285m3黑龙江工程学院本科毕业设计164.3.1 罐体有效装载容积的计算有效装载容积指用于装载粉料的罐内容积，用下式计算（4.5）easmVp式中罐体的标定装载质量（kg）；em ps粉料的堆积密度（kg/）。3m Va= me/ ps=10930/450=24.28 m34.3.2 罐体扩大容积的计算由于粉料的内摩擦力，进料口的数目、位置等原因，装料时粉料不能充满罐体上部的所有空间；粉料在流态化过程中空隙率要增加，上界面升高，装料时也需要流出这部分空间。在上部流出的空间称为扩大容积，按下式确定： Vb=KbVa （4.6）式中扩大容积系数，通常取为 0.10.2。取 0.1aKakVb =0.124.28=2.4283m4.3.3 罐体装载容积的计算有效装载容积与扩大容积之和叫做装载容积，即气体分布板和滑料板以上的罐内容积Vd=Va+Vb =26.708（4.7）3m4.3.4 气室容积计算Vc=V-Va-Vb=1.55m3（4.8）4.4 流态化装置的设计流态化装置又称流态化，主要由流态化元件、多孔板、压板、螺栓等组成，是气卸粉罐车的重要部分，它直接影响粉罐车的专业技能。流态化装置的作用：一是与滑料板、罐体壁构成气室；二是使压缩空气形成微细、均匀的气流进入粉料中，使粉料流态化。4.4.1 流态化装置的类型和结构目前普遍采用的流态化装置有两类：单一流态化装置和复合型流态化装置。双锥内倾式罐体所采用的复合型流态化装置的结构如图 4.3 所示。它由滑板、支承架、多孔板、流态化元件、压板等组成。黑龙江工程学院本科毕业设计17滑料板与罐体构成气室壳体，多孔板置于其上构成气室。滑料板与罐体的母线平行，多孔板向罐体的出料口倾斜。流态化元件被压条压在多孔板上，用螺栓将压板、流态化元件和多孔板三者固定在一起。这样便形成了完整的流态化装置。1-罐体；2-滑料板；3-支承架；4-流态化装置；5-多孔板；6-流态化元件；7-压板；8-螺栓图4.3 复合型流态化装置图4.4.2 多孔板的设计多孔板的作用是支承流态化元件及其上面的粉料，保证压缩空气均匀穿过。多孔板与水平面的夹角一般取粉料静态安息角的 1/3，常取 1015，此角度越大，卸料速度越快，但角度过大，容器的空间利用率越小。根据经验，选择该角度为 10。多孔板常采用 4mm 厚的钢板制造，上面均匀分布直径为 2030mm 的孔，孔距大小与孔数多少以有利于均匀布气、支承强度和节约钻孔工时来确定。多孔板沿罐体全长布置,图 4.4 为多孔板结构示意图。图4.4 多孔板结构示意图（孔径为20mm，孔距为80mm）4.4.3 流态化元件选择流态化元件的作用是使压缩空气透过而形成均匀、细微的气流，故又称气体分布板。对其要求是：（1）具有一定的透气阻力，并且随气流速度的增加阻力急骤增加。黑龙江工程学院本科毕业设计18（2）孔隙适宜，分布均匀，布气分散高度，受粉料层厚度影响少。（3）只能透过气体，不能通过粉料，吸湿性和附着力低，表面光整平滑，易于粉料流动，长期使用不易堵塞，并且易恢复透气性。（4）有一定的强度，耐磨、耐温、耐腐蚀，物理化学性质稳定。流态化元件的材料分为软、硬两类。硬质材料虽然刚性好，耐磨，不易受潮，但易破碎，易堵塞，空隙不易恢复，制造工艺也复杂，价格高，故很少采用。软质材料有工业帆布、夹毛毡、涤纶帆布等。它们具有质量轻、易安装、易取得、价格便宜等优点。用化纤维经过特殊编织的帆布，在我国已有生产，它透气性好，阻力高，不易受潮。因此可采用有涤纶帆布编织而成的软质流态化元件。4.5 流态化床主要参数计算4.5.1.临界流态化床气流速度 fV (m/s) (4.9)1.820.943 0.880.06()4.08(10 )ssgfgdV式中粉状石墨的颗粒直径，sd688 10 m颗粒真密度，粉状石墨灰为 3200kg/； s3m气体密度，空气取为 2.75kg/； g3m气体的动力粘度，一般取为 0.0218Pa s；那么粉状石墨的临界流态化气流速度为： m/sfV60.940.880.0688 10(32002.75)0.0090.02182.751. 82（）4.5.2.流态化床面积 A 流态化床面积的大小与流态化床结构形式、罐体形式和尺寸、所装粉料的性质有关，其中起主要作用的是粉料的临界流态化速度。故流态化床的面积应满足以下要求： (4.10)fQAv式中 Q气体的流量；粉料临界流态化速度。fv黑龙江工程学院本科毕业设计19m27.5833.30.009fQv4.5.3.罐体最大空床截面积maxA对于粉状石墨， =1.85Q （4.1maxA1）式中 Q空气流量 (m3/min) maxA=1.85Q=1.85 7.5=13.875 m24.5.4.粉料带出气流速度tv粉料带出气流速度即粉料开始形成稀相流态化床时的气流速度(大于 )。若气流tv速度达到此值，床层的稳定操作行为将急剧偏离理想行为，导致操作失常。可按下tv式计算： (m/s) (4.12)1223()4225sgtggvds 式中 g重力加速度，g=9.81m/。2s粉状石墨的带出气流速度为：tv 1223634(32002.75) 9.8188 102252.75 0.0218 10tv=0.58m/s4.5.5.最小空床截面积minA最小空床截面积出现在罐体顶部的某一位置，即流态化床顶。在床顶的气流速度不能超过，否则会导致稀相床出现。最小空床截面积可以用下式计算：tv =0.216m2 (4.13)minA60tQv7.560 0.58即最小空床截面积为： =0.216m2minA黑龙江工程学院本科毕业设计204.6 进料装置设计粉料车上的装料口有两个作用，一是装粉料入罐，二是维修时作为入孔，装料口的直径大多在 400500mm 之间，本设计选取 500mm。进料装置由进料口盖、密封圈、锁紧装置和进料口等组成。按密封方式可分为外压密封式、内压自封式和双重密封式，本设计选用内压自封式，如图 4.5 所示。 1-活动销轴 2-内压自密封圈3-球面料口盖4-上盖板5-固定销轴图4.5 进料口盖内压自封式装料口的承压面为球面板，装料口盖关闭后，球面板便与唇状密封圈贴合，当气压卸料系统工作时，唇状密封圈在罐内压缩空气的作用下进一步紧压在球面板上，形成可靠的环形密封带，在装料口座与球面板所形成的楔形及密封圈唇边的综合作用下，罐内的气压越高，装料口盖的密封性越好，一般情况下，只要罐内的气压达到 49kPa，即可实现可靠的密封9。4.7 出料装置、卸料软管和卸压装置4.7.1 出料装置出料装置有上吸式和下排式两种形式。由于本设计是举升式气卸粉罐车，卸料时举升后状态与立罐相似，所以选用下排式出料装置。下排式出料装置，具有结构简单，维修方便等优点。出料口开设在罐体后部的蝶形封头内，与出料管的一端焊接4.7.2 卸料软管如图 4.6 所示，卸料软管为多层夹布的耐油胶管，其两端用卡箍 4 与快速接头3（凹端）和快速接头 1（凸端）相紧密的连接箍紧。O 形橡胶密封圈 2 置于快速接头 3 中。使用时，先抬起快速接头 3 上的勾柄，带动勾架前移，使两勾勾住快速接头1 2 3 4 5黑龙江工程学院本科毕业设计211 的凸端，然后用力压下勾柄，凸凹两端就紧密连成一体。1-快速接头凸端 2-O形橡胶密封圈 3-快速接头凹端 4-卡箍 5-第一节卸料软管6-第二节软管及快速接头 7-二次风套管图4.6 卸料软管4.7.3 卸压装置卸压装置的用途是：装料前或卸料后，打开卸压球阀排放罐内剩余的压力空气；若卸料途中出现故障，应用卸压装置排气卸压后再进行检修。图 4.7 所示为卸压装置。卸压管 3 的一端装有多孔圆管，其上套有滤芯 1，用卡箍 2 箍紧，伸于罐体内部的上方；卸压管另一端伸于罐体外部，装有球阀 4。卸压时罐内的气体通过滤芯经卸压管、球阀排出，而水泥被过滤不能排出，以防污染外界环境。 1-滤芯 2-卡箍 3-卸压管 4-卸压球阀7 1 2 3 4 5 4 1 61 2 3 4黑龙江工程学院本科毕业设计22图 4.7 卸压装置4.8 罐体内部结构的设计4.8.1 气室结构的设计采用两个气室的结构，即中央气室和两侧的气室。中央气室位于罐体的中间部位（出灰口设置于中央气室处），设置单独管道对中央气室供给压缩空气，该结构两侧气室相通，结构对称公用同一管道输送压缩空气。4.8.2 中央气室长度的设计中气室的长短影响剩灰率和罐体的有效容积。增加中央气室的长度，剩灰率会相应的增加，罐体有效容积增加，减小中央气室的长度剩灰率降低，罐体有效容积减小，整个罐体质心增高，依据实践经验确定该散装水泥车罐体的中央气室的长度为11915mm。4.8.3 气化板宽度的设计气化板的宽度影响罐体的剩灰率和有效容积，增加气化板宽度，剩灰率增大，罐体有效容积增大，减小气化板宽度，剩灰率减小。整个罐体质心增高，国内生产的散装粉粒物料运输车车气化板宽度一般在 500600mm 之间，这里取气化板宽度为600mm。4.8.4 流态化板倾斜角度及气化层倾斜角度的设计罐体内大部分粉煤灰是在重力作用下通过流板集中于透气层上，然后由透气层输送到出料口，一般粉煤灰的的静止休止角为 4045，取 40。气化层的倾斜角度为610，这里取 10。4.8.5 封头部分流态化板尺寸设计封头部分流板折边底线的形状以及流板斜边边缘的形状都为不规则曲线，难以计算。比较简单可行的办法是在试制过程中根据所采用的封头确定其流板各部的尺寸，然后制作成样板进行加工。4.9 罐体的材料选择普通碳素钢的机械性能好，有足够的强度、韧性和良好的工艺性，价格便宜，是目前制作罐体的最常用的材料。本设计中的罐体部分采用普通碳素钢为制作材料。4.10 罐体厚度的计算4.10.1 罐体的最小厚度对于薄壁容器，为了满足制造工艺要求以及运输和安装过程中的刚度要求，根据工程实践经验，规定了不包括腐蚀余量的圆筒最小厚度。对于普通碳素钢，当内径黑龙江工程学院本科毕业设计23 时，其最小厚度由以下经验公式确定：3800Dmm (mm) （4.21）min21000DS即有 mmmin22 22004.410001000DS4.10.2 厚度附加量罐体的厚度附加量 C 包括钢板或者钢管的厚度负偏差和腐蚀余量。即 1C2C （4.22）12CCC当不大于 0.25mm，且不超过名义厚度的 6%时，可取=0。查有关手册可知，1C1C对于普通碳素钢，当钢板厚度在 3.84.0mm 时，负偏差=0.3mm。1C腐蚀余量应根据截止的腐蚀性和容器的使用寿命而定。我国钢制压力容器2C规定：对于碳素钢，取1mm。考虑到散装水泥罐装的是干粉状石墨，腐蚀性较2C 小，取=1.7mm。则有： 2C12CCC=0.3+1.7=2.0mm因此筒体部分钢板的厚度可选定为：SminSSC=4.4+2=6.4mm 取 7mm参考其他椭圆封头式罐体，封头部分的钢板厚度比筒体部分大 1mm，即封头部分采用 8mm 普通碳素钢板。综上所述，罐体选材确定为：筒体部分采用 7mm 碳素钢板，封头部分采用 8mm碳素钢板。4.11 封头设计封头包括半球形、碟形、椭圆形和无拆边球面形等凸形封头，以及锥形封头和平盖等。椭圆形封头的受力情况好，质量小，国家已经有标准的封头系列，应用最广泛。椭圆形封头是由半个椭球及高度为的直边部分组成。图 4.8 为椭圆封头各参数h示意图。黑龙江工程学院本科毕业设计24图4.8 椭圆封头参数关系示意图查阅中华人民共和国行业标准异形筒体和封头的规定，可知对于椭圆封头有，即22iDHmm 111693423.2542344iHD（4.23）同样可以查得与有以下关系，如表 4.1 所列。iDh表4.1 Di与h关系列表(mm)iD40045090090015001500(mm)h406080120=1693mm，处于1500mm 区间内，所以取 h=120mm。iD4.12 罐体支承座设计罐体与汽车架的联接是通过罐体底部的支承座和固定装置来完成。支承座有整体式和分置式两类，分置式又分纵梁分置式、横梁分置式和纵横梁分置式三种。它们都是焊接在罐体的底部，与罐体成一体。通常在焊接处加有补强钢板。本设计选用整体式支承座，整体式支承座的纵梁和横梁焊成一体，再与罐体焊在一起，纵梁截面与上部零件的连接面组成长方形，横梁截面多为 L 形，支承座与汽车之间用固定装置联锁。4.13 本章小结本章确定了粉罐装置的材料及外形尺寸，完成了流态化装置、进料装置、出料装置、卸料软管和卸压装置的设计计算，确定了与粉罐相关装置的设计，进一步为下章的设计计算提供参数。黑龙江工程学院本科毕业设计25第第 5 章章卸料装置的设计计算及选型一般对气力输送系统的基本要求是：压缩空气具有一定的压力、流量和调节二相流浓度的功能；压缩空气不含水、油及其它杂质；结构紧凑，工作可靠，操作方便，压力损失小。5.1 输送空气量的确定系统需要的输送空气量 Q（m /min）用下式确定。3 gavKQ式中: 输送系统的漏气系数，取=1.2；aKaK 卸料速度（kg/min），根据散装水泥运输行业标准取v=1.2t/min；v 固气二相流浓度，取=4080；空气密度（kg/m ）。g3在气力卸料过程中，从罐体内排出的固气二相流流量应等于空气压缩机的流量，才能维持罐内压力稳定，故可用下式计算： )(mgqQv式中: Q空气压缩机流量（m /min），选为 Q=6 m /min；33 输料管中粉料流量（m /min）。mq3 21200/Rtvqm（5.1）式中: R输料管直径，为便于实现“三化” ，规定我国散装粉料罐式汽车输料管直径一般都采用 100mm；t单位时间。=0.03185 m /minmq3 )03185. 06(75. 2102 . 13 =73.11黑龙江工程学院本科毕业设计26则 gavKQ 75. 211.7312002 . 1 =7.1623 m /min35.2 输料管内径和气流速度的确定我国气卸散装粉料罐式汽车和输料管直径一般都采用 100mm，实践证明是可行也便于实现“三化” 。罐体内流态化床的建立，赋予了粉料流体的特性，使之具有从卸料口流出的能力。但要完成在输料管中的整个输送过程，还必须使粉料具有足够的能量来克服各种阻力，始终维持其悬浮状态到达输料管出口。这个能量由罐内压力和气流速度来提供。输料管入口处的固气二相流速度用下式确定10。 21160)/(4dvQvs式中: 在入口处压力下固气二相流速度（m/s）；1v 在入口处压力下空气流量（m /min），取=5.2 m /min；1Q31Q3 粉料密度（kg/m ），粉状石墨的堆密度为 450 kg/m ；s33 d输料管内径（m），取 0.1m。则 =14.654m/s1v （5.2）)1 (2222gsggdvvvH式中: 气体密度（kg/m ），在气体压力 P=0.3MPa，气体温度 T=373K，气体g3常数 R =29.28 时，=p/（R T）=2.75 kg/m ；aga3 v 气体速度，m/s；g1847. 36001. 014. 362RQvg 混合比，取 23； /粉料速度平方与气流速度平方之比，通常取 0.650.85,本设计取2sv2gv0.70。黑龙江工程学院本科毕业设计27则 )1 (2222gsggdvvvH =238.4711Pa5.3 流态化元件压力损失流态化元件的压力降取决于流态化元件的材料的种类和特性，由实际测量得到。考虑到使用一段时间后透气性有所下降，阻力略有增加，选取值时应略高于实测2H值。设计中的流态化元件为纺织制作的帆布，故取=9.8kPa。2H5.4 本章小结通过本章的设计计算，确定了系统所需输送空气量、系统压力损失，并主要根据这两方面内容及其工作特性选择了空压机的类型和型号，使气卸系统能高效稳定工作。黑龙江工程学院本科毕业设计28第第 6 章章整车性能分析6.1 汽车动力性能分析6.1.1 基本参数的确定发动机的输出转矩和输出功率随着发动机的转速变化的二条重要特性曲线，为非线形曲线。工程实践表明，可用而次三相式来描述汽车发动机的的外特性，即（6.1）cbnanTeee2式中: 发动机输出转矩(Nm)；eT 发动机输出转速(r/min)；en a、b、c待定系数，有具体的外特性曲线决定。根据外特性数值建立外特性方程式。如果已知发动机的外特性，则可利用拉格朗日三点插值法求出公式中的三个待定系数的 a、b、c。在外特性曲线上取三点，即、1eT、及、，依拉氏插值三项式有1en2eT2en3eT3n)()()()()()(231321312321323121321eeeeeeeeeeeeeeeeeeeeeeeeeeeennnnnnnnTnnnnnnnnTnnnnnnnnTT将上式展开，按幂次高低合并，即可得三个三个待定系数为)()()(231333212231211eeeeeeeeeeeeeeennnnTnnnnTnnnnTa)()()()()()(231332132122313121132eeeeeeeeeeeeeeeeeeeeennnnTnnnnnnTnnnnnnTnnb )()()(231332132122313121132eeeeeeeeeeeeeeeeeeeeennnnTnnnnnnTnnnnnnTnnc在发动机外特性曲线图未知的情况下，可按经验公式拟合外特性方程式。如缺少所需发动机的外特性，但从发动机铭牌上可以得到该发动机的最大输出功率及相emP黑龙江工程学院本科毕业设计29应转速和该发动机的最大转矩及相应转速时，可用下列经验公式来描述发动机的外特性。 22)()(etptpememennnnTTTT（6.2）式中: 发动机最大输出转矩（Nm）； emT 发动机最大输出转矩时的转速（r/min）；tn 发动机最大输出功率时的转速（r/min）；pn 发动机最大输出功率时的转矩（Nm）。pT pempnPT9550由公式可得： 2222)()()()(2)(pttpememptpemtptpemnnnTTTcnnTTnbn
