威驰轿车驾驶员座椅设计

30页 15000字数+说明书+任务书+开题报告+外文翻译+8张CAD图纸【详情如下】

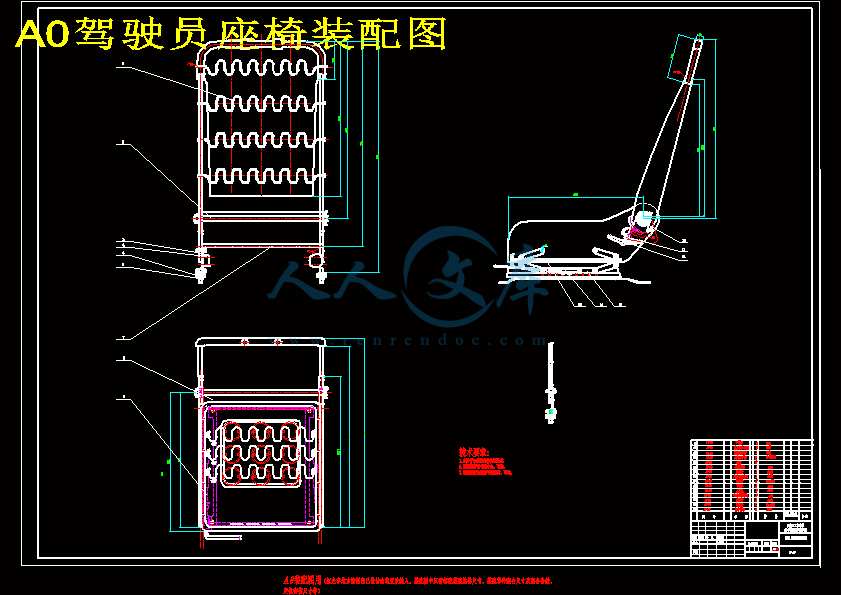

A0驾驶员座椅装配图.dwg

A1座垫骨架总成.dwg

A1弹簧垫总成.dwg

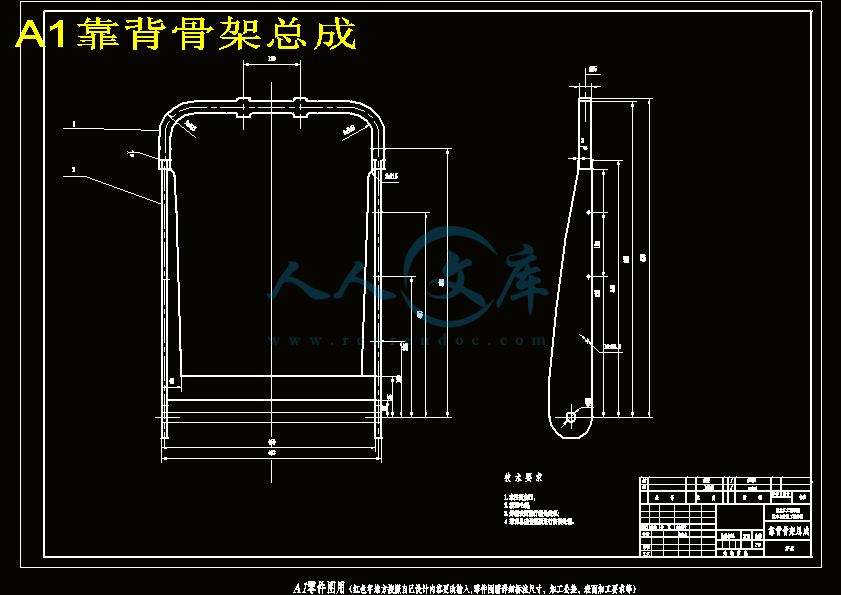

A1靠背骨架总成.dwg

A3手柄.dwg

A3板簧.dwg

A3齿板.dwg

外文翻译--座椅的清洁.doc

威驰轿车驾驶员座椅设计开题报告.doc

威驰轿车驾驶员座椅设计说明书.doc

封面.doc

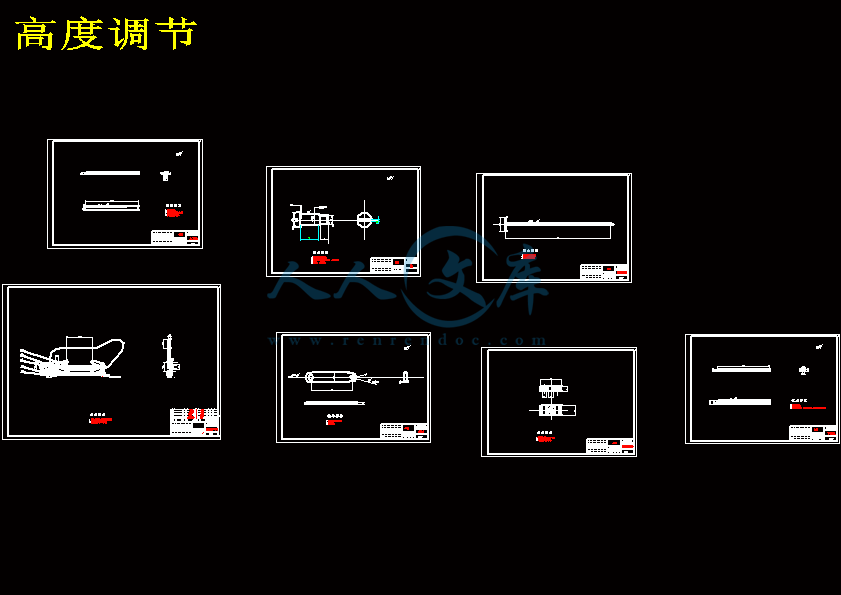

高度调节.dwg

01.题目审定表.doc

02.-任务书.doc

04.毕业设计中期检查表.doc

05.指导教师评分表.doc

06.评阅人评分表.doc

07.答辩评分表.doc

08.成绩评定表.doc

09.优秀毕业设计推荐表.doc

10.过程管理封皮.doc

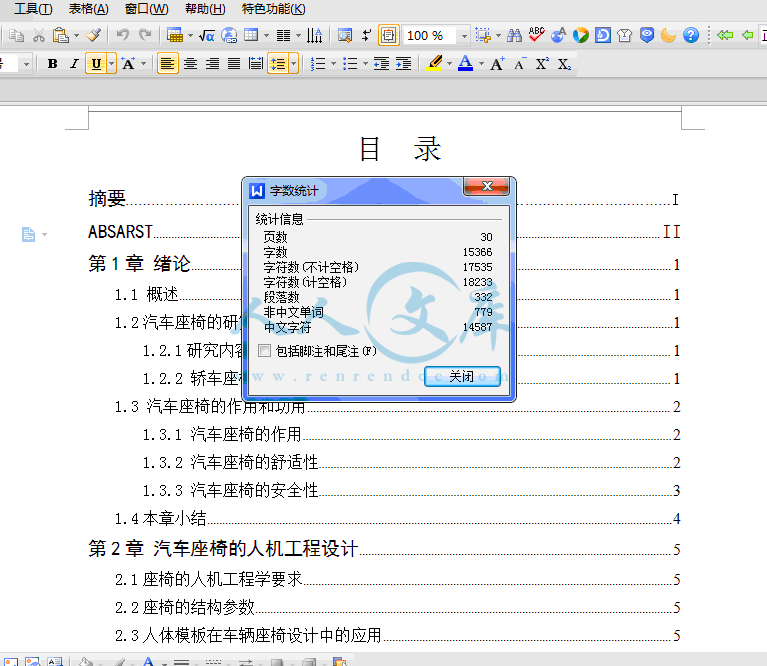

摘要……I

AbsarstII

第1章绪论1

1.1 概述1

1.2汽车座椅的研究内容和设计要求1

1.2.1研究内容1

1.2.2 轿车座椅的设计要求1

1.3 汽车座椅的作用和功用2

1.3.1 汽车座椅的作用2

1.3.2 汽车座椅的舒适性2

1.3.3 汽车座椅的安全性3

1.4本章小结4

第2章汽车座椅的人机工程设计5

2.1座椅的人机工程学要求5

2.2座椅的结构参数5

2.3人体模板在车辆座椅设计中的应用5

2.4座椅布置6

2.5人体压力在座椅上的分布6

2.6座椅的静态舒适性设计6

2.7座椅的动态舒适性设计7

2.8本章小结7

第3章驾驶员座椅的结构设计8

3.1 汽车座椅的结构和分类8

3.2 汽车座椅的主要部件设计9

3.2.1 靠背与座垫设计9

3.2.2 头枕设计9

3.2.3 座椅调节机构设计10

3.3 本章小结13

第4章座椅部件设计14

4.1 板簧的设计14

4.2高度调节支撑杆的工艺过程设计14

4.3 销的工艺过程设计15

4.4 齿板与调角器手柄的设计15

4.5 滑轨的设计16

4.6本章小结18

第5章座椅骨架的强度校核19

5.1 有限元算法在汽车座椅安全性研究中的应用19

5.2 轿车座椅的强度要求19

5.2.1 座椅的静强度20

5.2.2 座椅的冲击强度20

5.2.3 座椅的疲劳强度21

5.3 确定需要分析的部件21

5.3.1 结果分析25

结论27

参考文献28

致谢30

附录31

摘要

随着汽车保有量的增加，汽车的舒适性和安全性越来越受到人们的重视。然而座椅作为直接与人体接触的部件，其重要性自然不言而喻。关于座椅的安全性分析，其理论和方法都得到了广泛的认可。与此同时，在满足安全性的前提下，如何提高汽车座椅的舒适性并尽可能的减轻质量，也越来越引起业界的关注。

本设计主要针威驰轿车驾驶员座椅在设计中存在的一些不足进行了优化。同时参照威驰轿车驾驶员座椅实际尺寸进行改装设计，加装了座椅的升降装置以满足舒适性的要求。运用Ansys软件分析座椅骨架的静态特性。

最后通过强度校核以及实际生产中该座椅存在的一些问题，对靠背和座垫骨架进行了改进，使其工艺更为简单。

关键词：轿车；驾驶员座椅；静态特性；舒适性；安全性

ABSTRACT

With the increasing of cars, the comfort and safety of cars are taken seriously increasingly. However, the seat is contact with human body parts directly, whose importance is of natural self-evident. Moving on the seat of the safety analysis, the theories and methods have been widely recognized. At the same time, under the premise of security, how to improve the car seat and the economy as much as possible has been drawn more and more attention of the industry .

The design of the main drivers for the domestic middle seat in the design of cars that exist in a number of shortcomings were optimized. At the same time, according to the actual software and hardware conditions, I dismantled a seat entity. To a certain basis of simulation analysis, inquire about relevant information and standards, parameters of the dynamic and static characteristics are optimized

At last, through strength check, a number of problems are considered in the seat actual production. Backrest and cushion framework are improved to process with more simple and a better economy.

Key words: Car；Driver Seat；Static Characteristic；Dynamic Characteristis； Amenity ；Safety

第1章绪论

1.1 概述

汽车座椅属于汽车的基本装置，是汽车的重要安全部件。在汽车中，它将人体和车身联系在一起，直接关系到乘员的驾乘舒适性和安全性。1886年德国人戴姆勒制成了最早的汽车座椅，其座垫是以棉花等软填料作为芯子，靠背是用木板和木条围成。一百多年来，随着汽车的发展和人们要求的不断提高，汽车座椅已不是单纯满足乘坐和美观需要的车身部件，而是关系到汽车的驾乘舒适性和安全性，集人机工程学、机械振动、控制工程等为一体的系统工程产品。第2章汽车座椅的人机工程设计

2.1座椅的人机工程学要求

1)各部贴合感：要求座椅靠背和坐垫的形状与人体背部、臀部及大腿底面的形状相贴合。贴合感强的座椅将有利于改进接触面积和部位。

2)横向稳定性：汽车转弯时，人体承受横向加速度，为了提高乘员的身体保持性，要求座椅的侧面稍加高，以便两跨和大腿部能轻轻支承身体。

3)背部和腰部的合理支承：汽车座椅设计时应提供形状和位置适宜的两点支承，第一支承位于人体第5—6胸椎之间的高度上，作为肩靠能减轻颈曲变形；第二支承设置在腰曲部位，作为腰靠，能保证乘坐姿势下近似于正常的腰曲弧线。

4)各部合适的软硬感：座椅最重要的作用是支撑乘员的身体，不能只是一把安乐椅，表面硬一些的座椅不易使人疲劳，但与身体不是特别贴合的硬座椅会压迫身体的某一部分，使疲劳感倍增。

5)振动舒适性：需要设计好座椅的静态刚度、共振频率及衰减特性。

2.2座椅的结构参数

汽车座椅的舒适性通常包括震动舒适性、坐姿舒适性和操作舒适性。震动舒适性一般不能只靠尺寸参数来保证，而驾驶席的坐姿舒适性和操作舒适性以及乘员席的坐姿舒适性则通过座椅的结构和尺寸参数得到相应程度的保证。座椅的尺寸结构参数可参考驾驶或乘坐姿势下人体尺寸的测量值加以确定。

2.3人体模板在车辆座椅设计中的应用靠背的设计主要指强度设计和造型设计，设计时应使靠背的高度、形状符合人体曲线，使背部肌肉处于放松状态，并能给背部、肩部有效可靠的支撑，使驾驶员保持稳定的坐姿，还要有足够的侧背支撑，从而避免高速转弯时的横向滑动。设计时，靠背的高度和宽度一般分别为600 mm 和480 mm。不同的靠背倾角会导致不同的椎间盘内压力及背部肌肉负荷。当靠背倾角超过110°时，椎间盘压力显著减小，所以设计时应考虑合理的靠背倾角。为了提高舒适性，满足司乘人员在休息时的需求，靠背倾角应为可调式，并且调整范围尽可能大。一般载重汽车为100°～115°，大客车为95°～135°，轿车为80°～170°。本设计靠背高度为600 mm,宽度为480 mm,靠背调节角度为80°～160°。

座垫设计主要是座垫深度和坐垫倾角的确定。座垫深度的设计原则是在充分利用靠背的情况下，使臀部得到合理支撑。人体在坐姿状态下，坐骨与小腿足部构成稳定的人体支撑。座垫深度过大时，造成人体躯干相对前移，腰部得不到良好的支撑，引起疲劳；座垫深度过小时，会因大腿得不到良好的支撑而感到不舒适：因此，座垫的深度应按臀部至大腿表面全长的3/4 设计，一般取400～480

mm 。座垫的倾角应兼顾安全性和舒适性，一般为2°～10°。本设计中座垫深度取450 mm,座垫倾角取5°。

3.2.2 头枕设计

头枕是为提高汽车乘坐舒适性和安全性而设置的一种辅助装置。头枕的主要作用是保障安全，一旦汽车发生追尾碰撞，颈椎会承受到很大的加速度而容易伤害。有了头枕的承托，可以减少头部自由移动的空间，降低对颈椎的冲击力，起到避免或减轻乘员颈部受伤的作用。按照国家标准，汽车座椅头枕属汽车整车强制认证检测项目之一，汽车前排座椅应装有头枕。本设计中头枕的结构如图3.2具体尺寸如表3.3

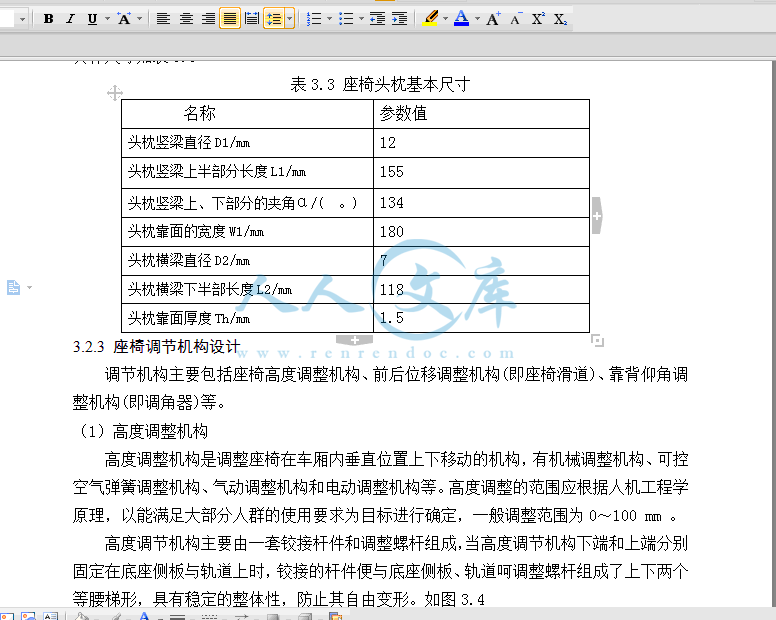

表3.3 座椅头枕基本尺寸

名称参数值

头枕竖梁直径D1/mm12

头枕竖梁上半部分长度L1/mm155

头枕竖梁上、下部分的夹角α/(?。)134

头枕靠面的宽度W1/mm180

头枕横梁直径D2/mm7

头枕横梁下半部长度L2/mm118

头枕靠面厚度Th/mm1.5

3.2.3 座椅调节机构设计

调节机构主要包括座椅高度调整机构、前后位移调整机构(即座椅滑道)、靠背仰角调整机构(即调角器)等。

（1）高度调整机构

高度调整机构是调整座椅在车厢内垂直位置上下移动的机构，有机械调整机构、可控空气弹簧调整机构、气动调整机构和电动调整机构等。高度调整的范围应根据人机工程学原理，以能满足大部分人群的使用要求为目标进行确定，一般调整范围为0～100 mm 。

高度调节机构主要由一套铰接杆件和调整螺杆组成，当高度调节机构下端和上端分别

结论

汽车座椅是汽车重要的部件，它严重影响乘员的安全性。通过本次设计，座椅的的对结构有了更进一步的认识。此次设计在传统座椅设计的基础上，有以下几点改进。

（1）选材方面抛弃了传统座椅中使用的钢板和钢管等钢质材料，运用了新型镁铝合金材料，大大减轻了座椅的质量，这也是今后座椅轻量化的一个研究方向。

（2）通过研究发现，滑道、调节连接板应力比较大，进行适当的加厚。

（3）上框、下框和座盆对整个座椅结构影响较少，合理布置能提供很大的轻量化空间。

（4）本次设计在力求座椅结构简单的前提下，使其功能尽可能全面，使其具有前后调节高度调节和后背倾角调节的基本功能。

参考文献

[1] 谷正气.轿车车身[M].湖南：人民交通出版社.2002.

[2] 黄天泽，黄金陵.汽车车身结构与设计[M].湖南：机械工业出版社.1997.

[3] 李卓森，高云凯，李宇彤.中外汽车构造图册[M].吉林：吉林科学技术出版社.1995.

[4] 《汽车工程手册》编辑委员会.汽车工程手册·设计篇[M].湖南：人民交通出版社.2001

[5] 周一鸣，毛恩荣.车辆人机工程学[M].北京：北京理工大学出版社.2001.

[6] 陈家瑞.汽车构造[M].湖南：机械工业出版社.2000.

[7] 赵爱霞.镁铝合金轻量化汽车座椅骨架的静态模拟分析[D].长春：吉林大学车辆工程系，2005.

[8] 秦启斌.LZW1010MC微型乘载车司机座椅设计[J].五菱汽车四季期刊.2001.

[9] 张洪欣，林逸.汽车座椅的性能、设计与实验[M].吉林：吉林工业大学出版社.2000.

[10] 王磊.轿车座椅结构优化仿真研究[D].长春：吉林大学车辆工程系.2008.

[11] 燕峰,李世国. 汽车座椅的设计与优化[J].辽宁：鞍山科技大学学报. 2004.

[12] 史慧丽. 轿车驾驶座椅的人机工程学研究与设计[D].山东大学.2005.

[13] 叶彪. 客车乘客座椅的乘坐舒适性[J].客车技术与研究. 2003 .

[14] 张道林,杨维平. 基于人机工程学的轻卡驾驶室座椅设计方法[J].重庆工学院学报(自然科学版). 2008.

[15] 陈金华. 机械系统的人机工程设计与参数化设计[D].南京理工大学. 2002

[16] 董宇清,孟宪国. 亚星乘客座椅的设计[J].客车技术与研究. 2003

[17] 郭世永.基于MATLAB汽车电动座椅水平自动调节控制的仿真与分析[D].青岛理工大学.2005.

[18]任金东，葛安林，黄金陵.基于知识的汽车驾驶员座椅布置系统[J]．汽车工程.2003.

[19] SAE J 4002 H-Point Machine and Design Tool Producedures and Specifications Feb 2004.

[20] Tamara Reid Bush ect. Measering and Modeling Support Forces of People to assist in the Development of the ASPECT Manikin Weighting SAE Technical 2000.

[21] Standard Test Method for Rear End Impact Crash Tests May 19, 2004.

[22] S. JANDA, J. VALENTA Mathematical model of the lumbar spine loads.

[23] Neil J Mansfield Localized vibration at the automotive seat-person interface The 2001 International Congress and Exhibition on Noise Control Engineering The Hague, 2001 .

[24] 谢友志.汽车安全座椅改进设计[J].湖北汽车工业学院学报.2009.

[25] 张静,孙昕.儿童家用汽车安全座椅的造型设计[J].包装工程.2008.

内容简介：: SY-025-BY-1毕业设计（论文）题目审定表指导教师姓名鲍宇职称高级实验师从事专业车辆工程是否外聘是否题目名称汽车驾驶员座椅设计课题适用专业车辆工程课题类型Y 课题简介：（主要内容、意义、现有条件、预期成果及表现形式。）一、主要研究内容：驾驶员座椅的调角器，升降器，水平滑轨的设计。研究方法：通过对威驰轿车驾驶员座椅进行测试分析,借助已有轿车驾驶员座椅的数据收集,总结轿车驾驶员座椅的工作特征，来满足人们的需求。二、研究的意义：现代汽车的大量使用与普及，驾驶员对座椅提出了更舒适更人性化的新课题。目前汽车座椅位置的调节多基于手动调节的机械，不方便驾驶员的操作。为此，本项目研究的基本思路是针对汽车座椅位置的调节方式，根据一威驰车现有座椅，测量结构尺寸，设计出实现既定功能的座椅。目前国内汽车座椅基本上是一种固定的姿势，人长时间保持一种相对稳定的坐姿很容易疲劳，从提高驾乘人员舒适度的角度，给出一种新型电动座椅的设计思路。三、现有条件：会使用CAD绘制二维图，实验室内威驰轿车。四、预期成果及表现形式：1、设计说明书。2、设计图纸。3、使用说明书。指导教师签字：年月日教研室意见1选题与专业培养目标的符合度好较好一般较差2对学生能力培养及全面训练的程度好较好一般较差3选题与生产、科研、实验室建设等实际的结合程度好较好一般较差4论文选题的理论意义或实际价值好较好一般较差5课题预计工作量较大适中较小6课题预计难易程度较难一般较易教研室主任签字：年月日系（部）教学指导委员会意见：负责人签字：年月日注：课题类型填写 W.科研项目；X.生产（社会）实际；Y.实验室建设；Z.其它。SY-025-BY-2毕业设计（论文）任务书学生姓名冷永欣院系汽车与交通工程学院专业、班级车辆工程B07-3班指导教师姓名鲍宇职称高级实验师从事专业汽车运用是否外聘是否题目名称威驰轿车驾驶员座椅设计一、设计（论文）目的、意义对轿车驾驶员座椅的结构特点进行分析，并在此基础上，根据驾驶员的工作特点，选择座椅的功能结构，具体设计一驾驶员座椅，完成具体尺寸的计算和相关校核，要求设计合理，结构紧凑。依据威驰车现有座椅，测量结构尺寸，设计出实现既定功能的座椅。二、设计（论文）内容、技术要求（研究方法）设计内容:1现有基础之上，完成座椅升降功能。2完成驾驶员座椅的结构设计；3座椅骨架的强度校核。研究方法；实验室调研三、设计（论文）完成后应提交的成果：1、设计说明部分：毕业设计计算说明书（15000字）2、设计图纸：图纸（折合零号图至少三张）四、设计（论文）进度安排：（1）第1周( 2月28日3月6日)：查阅参考资料，收集相关技术资料，了解威驰轿车座椅机构特点，重点了解座椅运动关系。（2）第2周( 3月7日3月13日)：结合任务书制定设计方案，撰写开题报告。（3）第3周(3月14日3月20日)：查找相关设计资料或手册，完成座椅设计（底座、靠背）（4）第4周( 3月21日3月27日)：实现座椅运动功能（上下、前后、翻转）。（5）第5周(3月28日4月3日)：绘制图纸，完成驾驶员座椅动态特性计算以及座椅骨架的强度校核。（6）第6周(4月4日4月10日)：绘制图纸，完成驾驶员座椅动态特性计算以及座椅骨架的强度校核。（7）第7周(4月11日4月17日)：绘制部分零件图，设计导轨、翻转控制机构等零部件。撰写说明书。（8）第8周(4月18日4月24日)：接受中期检查。（9）第9周(4月25日5月1日)：对中期检查的不足之处进行修改。（10）第10周(5月2日5月8日)：完善设计内容，绘制图纸，实现设计功能，完成座椅校核。（11）第11周(5月9日5月15日)：进行相关校核，完成设计，图纸修改，撰写说明书。（12）第12周( 5月16日5月22日)：完成设计图纸及说明书初稿。（13）第13周( 5月23日5月29日)：说明书及图纸送审，根据审阅老师意见进行修改。（14）第14周( 5月30日6月5日)：预答辩。（15）第15周( 6月6日6月12日)：修改预答辩中发现的问题准备答辩。（16）第16周( 6月13日6月19日)：修改预答辩中发现的问题准备答辩。（17）第17周( 6月20日6月26日)：答辩。五、主要参考资料1 洪福生国外越野车发展新动态汽车与配件，1996242 庄继德汽车系统工程北京机械工程出版社，19973 吴修义从国际汽车展览会看分动器发展趋势上海汽车，1997(2)4 严欣贤，李成刚，胡于进，易建军多轴驱动车辆的扭矩优化分配汽车技术，20005 越野史话湖南现代道路交通，2002(2) 6 高阳四轮驱动汽车扭矩分配电子控制系统研究硕士学位论文吉林：吉林大学，20076六、备注指导教师签字：年月日教研室主任签字：年月日SY-025-BY-5毕业设计中期检查表填表日期2010年 4月18 日迄今已进行 8 周剩余 9 周学生姓名冷永欣院系汽车与交通工程学院专业、班级07车辆3班指导教师姓名鲍宇职称高级实验师从事专业汽车运用是否外聘是否题目名称汽车驾驶员座椅设计学生填写毕业设计工作进度已完成主要内容待完成主要内容存在问题及努力方向学生签字：指导教师意见指导教师签字：年月日教研室意见教研室主任签字：年月日毕业设计指导教师评分表学生姓名冷永欣院系汽车与交通工程学院专业、班级车辆07-3指导教师姓名鲍宇职称高级实验师从事专业汽车运用是否外聘是否题目名称驾车驾驶员座椅设计序号评价项目满分得分1选题与专业培养目标的符合程度，综合训练情况；题目难易度102题目工作量；题目与工程实践、社会实际、科研与实验室建设等的结合程度103综合运用知识能力（设计涉及学科范围，内容深广度及问题难易度）；应用文献资料能力154设计（实验）能力；计算能力（数据运算与处理能力）；外文应用能力205计算机应用能力；对实验结果的分析能力（或综合分析能力、技术经济分析能力）106插图（图纸）质量；设计说明书撰写水平；设计的实用性与科学性；创新性207设计规范化程度（设计栏目齐全合理、SI制的使用等）58科学素养、学习态度、纪律表现；毕业论文进度10得分 X= 评语：（参照上述评价项目给出评语，注意反映该论文的特点）工作态度：好较好一般较差很差研究能力或设计能力：强较强一般较弱很弱工作量：大较大适中较少很少说明书规范性：好较好一般较差很差图纸规范性：好较好一般较差很差成果质量（设计方案、设计方法、正确性）好较好一般较差很差其他：指导教师签字：年月日毕业设计评阅人评分表学生姓名冷永欣专业班级车辆07-3指导教师姓名鲍宇职称高级实验师题目汽车驾驶员座椅设计评阅组或预答辩组成员姓名出席人数序号评价项目满分得分1选题与专业培养目标的符合程度，综合训练情况；题目难易度102题目工作量；题目与工程实践、社会实际、科研与实验室建设等的结合程度103综合运用知识能力（设计涉及学科范围，内容深广度及问题难易度）；应用文献资料能力154设计（实验）能力；计算能力（数据运算与处理能力）；外文应用能力255计算机应用能力；对实验结果的分析能力（或综合分析能力、技术经济分析能力）156插图（图纸）质量；设计说明书撰写水平；设计的实用性与科学性；创新性207设计规范化程度（设计栏目齐全合理、SI制的使用等）5得分 Y= 评语：（参照上述评价项目给出评语，注意反映该论文的特点）回答问题：正确基本正确基本不正确不能回答所提问题研究能力或设计能力：强较强一般较弱很弱工作量：大较大适中较少很少说明书规范性：好较好一般较差很差图纸规范性：好较好一般较差很差成果质量（设计方案、设计方法、正确性）好较好一般较差很差其他：评阅人或预答辩组长签字：年月日注：毕业设计（论文）评阅可以采用2名评阅教师评阅或集体评阅或预答辩等形式。毕业设计答辩评分表学生姓名冷永欣专业班级车辆07-3指导教师鲍宇职称高级实验师题目汽车驾驶员座椅设计答辩时间月日时答辩组成员姓名出席人数序号评审指标满分得分1选题与专业培养目标的符合程度，综合训练情况，题目难易度、工作量、与实际的结合程度102设计（实验）能力、对实验结果的分析能力、计算能力、综合运用知识能力103应用文献资料、计算机、外文的能力104设计说明书撰写水平、图纸质量，设计的规范化程度（设计栏目齐全合理、SI制的使用等）、实用性、科学性和创新性155毕业设计答辩准备情况56毕业设计自述情况207毕业设计答辩回答问题情况30总分 Z= 答辩过程记录、评语：自述思路与表达能力：好较好一般较差很差回答问题：正确基本正确基本不正确不能回答所提问题研究能力或设计能力：强较强一般较弱很弱工作量：大较大适中较少很少说明书规范性：好较好一般较差很差图纸规范性：好较好一般较差很差成果质量（设计方案、设计方法、正确性）好较好一般较差很差其他：答辩组长签字：年月日毕业设计（论文）成绩评定表学生姓名冷永欣性别男院系汽车与交通工程学院专业车辆工程班级07-3设计（论文）题目汽车驾驶员座椅设计平时成绩评分（开题、中检、出勤）指导教师姓名鲍宇职称高级实验师指导教师评分（X）评阅教师姓名职称评阅教师评分（Y）答辩组组长职称答辩组评分（Z）毕业设计（论文）成绩百分制五级分制答辩委员会评语：答辩委员会主任签字（盖章）：院系公章：年月日注：1、平时成绩（开题、中检、出勤）评分按十分制填写，指导教师、评阅教师、答辩组评分按百分制填写，毕业设计（论文）成绩百分制=W+0.2X+0.2Y+0.5Z 2、评语中应当包括学生毕业设计（论文）选题质量、能力水平、设计（论文）水平、设计（论文）撰写质量、学生在毕业设计（论文）实施或写作过程中的学习态度及学生答辩情况等内容的评价。优秀毕业设计（论文）推荐表题目汽车驾驶员座椅设计类别毕业设计学生姓名冷永欣院（系）、专业、班级汽车与交通工程学院车辆07-3指导教师鲍宇职称高级实验师设计成果明细：答辩委员会评语：答辩委员会主任签字（盖章）：院、系公章：年月日备注：注：“类别”栏填写毕业论文、毕业设计、其它毕业设计（论文）过程管理材料题目轿车驾驶员座椅设计学生姓名冷永欣系部名称汽车与交通工程学院专业班级车辆07-3指导教师鲍宇职称高级实验师教研室车辆工程起止时间2011年3月1日6月25日教务处制黑龙江工程学院本科生毕业设计附录座椅的清洁清洁座椅由于座椅在车内占了大部分的面积，每个人都坐在上面，沾上脏东西的时候，建议使用长毛的刷子和吸力强的吸尘器的吸口把污物吸出来，对于不同材质的座椅使用此方法都有很好的清洁效果。对于特别脏的座椅，清洁时就没有那么简单了，要进行几个步骤才能彻底打扫干净。首先，用毛刷子清洗较脏的局部，比如较大污渍，垃圾等；然后，用干净的抹布蘸少量的中性洗液，在半干半湿的情况下，全面擦拭座椅表面，特别要注意的是，抹布一定要拧干，以防止多余的水分。清洗地毯汽车里面最容易脏的就是地毯，汽车本身自带的地毯基本是和汽车一体的，不容易拆下来清洁，最好在汽车内放置活动的脚垫。如果脚垫不太脏的话，拿到车外拍打就可以了。如果使用毛刷头的吸尘器进行吸尘处理的话，可以使较脏的地毯看上去不那么脏乱。对于更加脏一些的地毯，就只能动用洗涤剂了，在洗涤前先进行上述两项除尘工作，然后喷洒适量的洗涤剂，用刷子刷洗干净，最后用干净的抹布将多余的洗涤剂吸掉就可以了。整个冬季，汽车始终在车窗紧闭，日照不足的情况下行驶，车厢内空气混浊；内饰件色泽灰暗，细菌滋生；坐垫、地毯等绒毛位置遍布螨虫。随着天气转暖，这些螨虫将大量繁殖，会引发过敏、鼻炎、哮喘等多种疾病。所以在春季到来时，您一定要给爱车做一次内饰清洁杀菌护理。由于坐椅在车内占了大部分的面积，而且与人体接触最多、最直接，沾上脏东西会使人很不舒服。对于非真皮面料的坐椅来说，如果不是很脏，可以把长毛刷子与吸力强的吸尘器配合使用，一边刷坐椅表面一边用吸尘器把污物吸出来。如果坐椅特别脏，往往还需要进行几个步骤才能彻底打扫干净。首先，用毛刷子清洗较脏的局部，比如较大的污点、污垢等；然后用干净的抹布沾上少量的中性洗涤液，在半干半湿的状态下，全面擦拭坐椅表面。特别值得注意的是，抹布一定要拧干，以防水分渗入坐椅的海绵中，使坐椅不容易干燥，同时还容易重新吸附灰尘。还需要再用吸尘器对坐椅清洁一下，以使其尽快干爽起来专业的车内清洁美容程序严谨复杂。首先，要用大功率的真空吸尘器吸去表面及深层尘土，我们一般的家用或车用吸尘器的吸入功率小，深层尘土无法吸出。做完吸尘，再把专用的绒毛清洗药液喷洒到汽车顶篷、地毯、绒座椅、门帮等绒布位置，用毛刷彻底刷洗，并用纯棉毛巾将污迹吸收。由于绒毛清洗剂性质温和，清洗后，绒布位置膨松柔软，不留污痕。如果是真皮座椅的话，就要用皮塑护理剂进行清洁和护理，才能达到既清洁又保持皮质柔软的效果。像仪表台、方向盘、挡位区等塑胶件部位也要进行彻底刷洗，如风道口尘土过厚还要拆下清洗。汽车真皮座椅小常识：现在中国人的汽车80以上都是真皮座椅，因为真皮座椅美观耐用，容易清理，与人体表皮功能接近，触感舒适，其毛细孔具又良好的透气性，表面平滑。另外真皮座垫不易燃烧，不怕烟蒂烧破，还可增加制冷效果，节省空调燃烧消耗等优点，在国人眼中真皮座椅是高贵豪华的象征。但很多人堆如何保养清洁却知甚少。要了解如何保养清洁真皮，那就要对皮有个深刻的了解。汽车同家用皮衣、皮鞋、皮料、完全不同，汽车皮从制作原料上分为黄牛皮和水牛皮两种。其中以黄牛皮为主要原料，黄牛皮具又质量柔软，弹性好，毛孔细密等优点。从制作工艺上又可以分为头层皮和二层皮，头层皮革手感及柔软度好，比较耐用。二层皮革张幅小，手感硬屈折性差，使用寿命短，故价格差比较大，还有就是产地的差别，一般有五个级别，分别是意大利皮、德国皮、南韩皮、泰国皮、和国产皮。由于真皮每天都要同人体有接触，所以给真皮带来最大危害的就是人体的油脂，还有一些来自外界的其它损害也对真皮座垫有着极大危害。如果长时间不进行养护的话，就会造成皮质变硬变脏，最后结果就是产生龟裂，所以认真保养对于真皮座垫来说是至关重要的。现今专业皮革清洁用品一般采用皮革专业柔软清洁剂。这种清洁剂具有去污柔和，无溶解性，不会伤害皮质也不会影响皮革的原貌或光亮度等特点，对环境和皮革具有良好的保养作用。车内清洗完，还要把后备箱清洗干净。许多司机把后备箱当成储物箱，后备箱成了全车最脏细菌最多的地方。清洗时要把所有杂物取出，用药液彻底刷洗干净。全车清洗完成后，就要进行第二步：高温杀菌，即我们常说的“汽车桑拿”。因为许多细菌，比如螨虫，肉眼看不到，也刷洗不掉，只有用汽车蒸汽机将杀菌药液加温到100度再雾化喷出。当车厢及后备箱内充满雾化药液后封闭10分钟，药液全部渗透到车体里，才能达到消毒杀菌的作用，并可留下淡淡的芳香。杀菌完成后，就要进行下一步程序：上光护理。车内塑胶部件在清洗后还要打上保护剂，即增亮增艳，同时防止饰件褪色、老化。一些美容店为图省事，会用罐装表板蜡喷到塑胶件上，这样做，既不利于保护剂的渗透，还会溅到挡风玻璃或汽车漆面上，形成油点痕迹。为最后一步的玻璃清洁工作带来困难，造成很长一段时间内前风挡玻璃油污一片的现象。正确的方法是，用软毛巾将塑胶保护液轻轻涂抹到相应位置，最后用干净毛巾将浮油擦净。车内原有的座套、脚垫等如果过于陈旧，建议您一并更换，保证车内空气的彻底清新。后备箱里也要配好成型的后备箱垫和储物箱，防止油污或其它脏东西的再次污染。 SEAT CLEAN Due to the seat in the car cleaning seat for most of the area, everyone sits above, with dirty thing, it is recommended to use hair brush and strong attraction to the mouthpiece of the vacuum suction for different contamination of the seat material used this method has good cleaning effect.For special dirty cleaning seat, not so simple, want to undertake a few steps can thoroughly clean. First, by the dirty cleaning brush partial, such as larger besmirch, rubbish, etc. Then, with a clean dishcloth smallSexual lotion, in half dry half wet conditions, comprehensive wipe seat surface, paying special attention to, twist dry dishcloth must, in order to prevent excess moisture.The car carpet cleaning the carpet is the most easy dirty, automobile cabin is basic the carpet itself and the car, not easy to clean, best down in automobile placed in the mat. Activity If the pads not too dirty words, got the car slapping. If use brush head cleaner for handling, can make the aspiration of a dirty carpet looks not so untidy. For some of the more dirty carpet, can use detergent, before catharsis dust on the first two, then spray adequate scour scrub clean, brush with a clean cloth, finally will spare detergent can suck.Throughout the winter, car Windows closed and sunshine throughout the insufficiency of carriage driving, the air inside cloudy, Trim color gloomy, bacterial growth, Cushion, carpet nap position throughout mite. As the weather warmed up, these mite will multiply, can cause allergic rhinitis, asthma, and other diseases. So in the spring arrives, you must give a car interior clean sterilization nursing.Due to sit in the car for most of the area, and contact with most, the most direct, touch dirt will make people uncomfortable. For the leather fabrics, if not just very dirty, can brush hair with strong attraction, the cleaner brush aside seating surfaces absorb the dirt with cleaner.If the chair special dirty, often also needs a few steps can thoroughly clean. First, by the dirty cleaning brush partial, such as larger stain, dirt, etc, Then use clean dishcloth with small amounts of neutral detergent, in a dry and wet conditions, wipe chair surface.Especially, it is worth noting, twist dry dishcloth must, in case the moisture infiltration of sponge chair, chair is not easy to dry, also easy to absorb dust. Still need reoccupy cleaner is to sit chair clean, dry up as soon as possible in order to make its professional car cleaning procedure rigorous complicated beauty. Above all, want to use the high vacuum cleaner to surface and deepDust, our common household or dust cleaner, deep breathing dust cannot absorb. Finish, again for dust cleaning solution spray to car fluffy carpet nap, institute, seat, door to help, etc, brush with wool flannel with cotton towels, scrub thoroughly absorbed. Will smear Mild detergent nap because after cleaning, flannelette position, leavening soft. If you are leather seats with skin clean and plastic nursing care agent, can achieve clean and maintain coriaceous softness. Like instrument platform, steering wheel, such pieces of plastic parts tests area will thoroughly scrub, wind canal to tear down too thick dust cleaning.Automotive leather seats little common sense: now, more than 80% of the Chinese car is leather seats, because dermal seat beautiful and durable, easy to clean, and human skin to feel comfortable, function, with its wool stoma and good air permeability, surface smoothness. Another dermal seat cushion, fear not burning cigarette burns, still can increase the cooling effect, save consumption advantages, such as air combustion abbreviated dermal seat is the symbol of luxurious nobility. But how many Monroe maintain clean has little knowledge.To understand how to maintain clean leather, it will have a profound understanding of skin. Automotive leather, leather shoes with household, leather, completely different from making materials, auto water and leather can be divided in leather. With ox skin as main raw materials, cattle leather and quality soft, elastic, pores close, etc.From the production process and can be divided into the head skin and skin, head layer 2 leather handle and softness, more durable. Second, small leather piece of hardware, use inflectional sex life is short, so the price difference is big, also is the origin of the difference, generally have five levels, respectively is Italy, Germany, South Korea, Thailand, and domestic skin. Because every day with human dermis, so have the maximum damage to leather is human body, and some of the oil from the outside of the other damage leather seat cushion has great harm. If long time no maintenance, will cause cortical harden become dirty, and the result is so serious cracks and maintenance for leather seat cushion is essential.Nowadays professional leather cleaning products generally adopted professional soft leather cleaner. The cleaner with downy, no solubility, wont hurt cortex will not affect leather characteristics, such as original or brightness of environment and leather with good maintenance function.After cleaning the car, washing clean trunk. Many of the driver trunk as a locker, all the dirty trunk became the most bacteria. When cleaning out all the impurities, scrub clean thoroughly solution.After cleaning the car to the second step:, that we often high-temperature sterilization, auto sauna. Because many bacteria, such as mite, invisible, scrub with cars, only to be liquor heating steam sterilization 100 degrees out again atomization. When the car and backup box full of atomization solution after 10 minutes, all closed liquor body, can permeate the disinfection antiseptic effect, and can leave subtle aromas.Sterilization, after the completion of the program: glazing to nurse. After cleaning car components in the play will brighten, namely, increasing protective colourful and prevent trim fade, aging. Some body, can use for hooking panels wax spray cans and plastic parts to do so, neither against the permeability, protective splashed windshield or car lacquer face, forming grease spots. For the last step of cleaning glass, causing a long time before the windshield of oil. Accurate method is to use soft towel, plastic to protect liquid gently daub appropriate position to end with a clean towel, float oil rub-up. The original seatcover, pads car etc if too old, suggest you replace, ensure the fresh air vehicle thoroughly. The trunk should also prepare the trunk of molding and locker, prevent oil or other dirty things pollute again1毕业设计（论文）开题报告设计（论文）题目: 威驰轿车驾驶员座椅设计院系名称: 汽车与交通工程学院专业班级: 车辆工程073 学生姓名: 导师姓名: 开题时间: 2011-03-01 指导委员会审查意见：签字：年月日开题报告撰写要求一、“开题报告”参考提纲1. 课题研究目的和意义；2. 文献综述（课题研究现状及分析）；3. 基本内容、拟解决的主要问题；4. 技术路线或研究方法；5. 进度安排；6. 主要参考文献。二、“开题报告”撰写规范请参照黑龙江工程学院本科生毕业设计说明书及毕业论文撰写规范要求。字数应在4000字以上，文字要精练通顺，条理分明，文字图表要工整清楚。毕业设计（论文）开题报告学生姓名院系汽车与交通工程学院专业、班级车辆工程B07-3班指导教师姓名职称高级实验师从事专业汽车运用是否外聘是否题目名称威驰轿车驾驶员座椅设计一、课题研究现状、选题目的和意义1 课题研究现状：我国是人口大国，物质方面的需求量要高于其他国家和地区。近几年来，我国经济发展迅速，汽车消费逐渐成为带动国民生产总值的重要指标。中国加入WTO后，中国的汽车工业，特别是轿车工业面临前所未有的挑战和机遇。1999年在上海召开的财富500强会议上美国通用总裁指出，如果中国保持目前的经济增长速度，汽车消费在今后10年内将以每年15%的速度增长，即2010年中国汽车市场将是1999年规模的4倍，汽车总拥有量将达到44005000万辆，年需求量达到600-700万辆，而轿车在汽车保有量中所占的比例也将由1995年的17%提高到2010年的50%。在我国加入WTO所面临的冲击下，中国的制造业无不是严阵以待，力图在竞争中保持优势，对汽车设计的要求促使我国汽车行业转变以往非自主研发的被动局面。科学技术的发展，促使了轿车车身设计技术的变革和进步。特别是计算机技术的高速发展是计算机辅助设计和计算机辅助制造（CAD，CAM）技术在汽车领域得以广泛应用，为现代汽车设计与制造提供了新的手段。而人机工程学的发展，使得汽车设计又进入了一个新的领域。位于天津的中国汽车技术研究中心一位技术人员说，国家对汽车座椅生产中的健康没有明确指标，国标上也没见到具体的指标，对于司机来说，在行驶中调整好座椅的高度，倾斜度就行了。目前中国的汽车生产商处于初期阶段，座椅生产还谈不上大规模应用人机工程学理论等。人是人机系统中最重要最活跃的环节，同时也是最难控制的环节。从人的方面入手设计机械系统才能达到更加合理的效果，设计出的产品才能有使用的价值。以往的汽车设计中对人机工程学的应用主要集中在初期的驾驶室配置的布置上，汽车安全性能的检验中。所用的人体模型多为二维模板或者是配有传感器的三维实体模型。传统的汽车人机工程设计往往是在车身结构设计，内部造型设计基本完成后进行的，人机工程方面的设计和考虑严重滞后于车身结构，造型和空气动力性等方面的设计和考虑。这对于现在计算机广泛应用于设计和制造的高效竞争形势是不利的。人类一天的姿势主要有坐，躺，站三个动作。无论居家工作交通还是休闲，作者的时间占其中的相当大的作用，工作休闲外出都离不开乘坐或是驾驶汽车。随着经济水平的提高和我国加入WTO，汽车价格相对于一般的家庭来说亦不是遥不可及。许多家庭都拥有私家车，这在大大方便了人们生活同时，一些由于乘坐和驾驶的引发的健康问题也相继出现，究其原因，汽车座椅难逃干系。汽车座椅在形形色色的汽车广告中难成主角，消费者在购车时往往不会过多关注这些与汽车外观和性能关系不大的“物件”。德国一家健康组织告诫汽车厂商和消费者，在设计和购买汽车时多关注下座椅，因为他直接影响着驾乘者的健康。长时间坐在汽车座椅中，若是脊椎得不到应有的支撑，则腰部就会因弓弯而造成椎骨，椎盘，肌腱的负荷，进而导致慢性肌肉疲劳并产生酸痛。再加上长时间维持相同坐姿，还会造成脊椎压力过大而导致椎间盘突出，若是压迫到神经，容易发生麻痹的现象。然而在开车的过程中，脊椎不一定保持停滞状态外，也会跟着路况的变化而变化，这些情况下，脊椎的变化也更加复杂，其所导致坐姿不良的状况，会引起腰酸背疼或慢性的肌肉发炎。2 选题的目的和意义：选题目的：现代汽车的大量使用与普及，驾驶员对座椅提出了更舒适更人性化的新课题。目前汽车座椅位置的调节多基于手动调节的机械，不方便驾驶员的操作。为此，本项目研究的基本思路是针对汽车座椅位置的调节方式，根据一威驰车现有座椅，测量结构尺寸，设计出实现既定功能的座椅。目前国内汽车座椅基本上是一种固定的姿势，人长时间保持一种相对稳定的坐姿很容易疲劳，从提高驾乘人员舒适度的角度，给出一种新型电动座椅的设计思路。驾车人无论做短途还是长途旅行都要求座椅十分舒适，座椅的设计必须能适应各种身材和高度的男女驾车人。座椅的外观必须要具有吸引力，令人赏心悦目。运用统计学对所做的市场调查进行统计分析，找出问题所在。运用人体测量学，对选定研究范围内的人群进行测量，记录实验数据并进行分析。运用生理学，心理学研究办法设计满足人体舒适性的座椅。对所做座椅进行实验评定。由以上结果各个步骤得到座椅设计的关键部分和设计相关性准则，为今后汽车座椅的参数化造型设计提供参考。选题意义：（1）从人的安全，健康的角度：现代人越来越多的时间是在汽车中度过，座椅的安全与舒适直接影响到人们的健康与安全。尤其是对脊椎的伤害。（2）从社会的角度：汽车走进千家万户，人们对汽车的情感也有所转变，从以前的遥远，到现在的拥有，将来必将转变为挑剔。因此汽车的发展也要跟上时代的步伐。座椅是汽车与人接触的界面，人们在选则汽车时往往首先接触到的是它的座椅。（3）从经济和技术的角度：汽车制造业正向全面数字化设计，制造和测试这种新方式转变。在汽车产品开发CAC，CAM，CAE，PDM环境下，传统的实物模型被数字模型所取代。这使得汽车产品可以直接从设计阶段进入生产阶段。实现了汽车开发过程中多学科，多领域的集成化，并行化和协同化，缩短了产品的设计和开发周期，获得了更短的产品上市时间。从这个角度来看，我们在技术上也要脱离那种反复的设计实验周期，使得汽车座椅的设计走向数字化和虚拟化的道路。二、设计（论文）的基本内容、拟解决的主要问题设计的基本内容：（1）依据威驰车现有座椅，测量结构尺寸。（2）对轿车驾驶员座椅的结构特点进行分析，并在此基础上，根据驾驶员的工作特点，选择座椅的功能结构。（3）具体设计一驾驶员座椅要设计合理，结构紧凑。（4）完成具体尺寸的计算和相关校核。（5）完成
