威驰汽车电器实验台设计

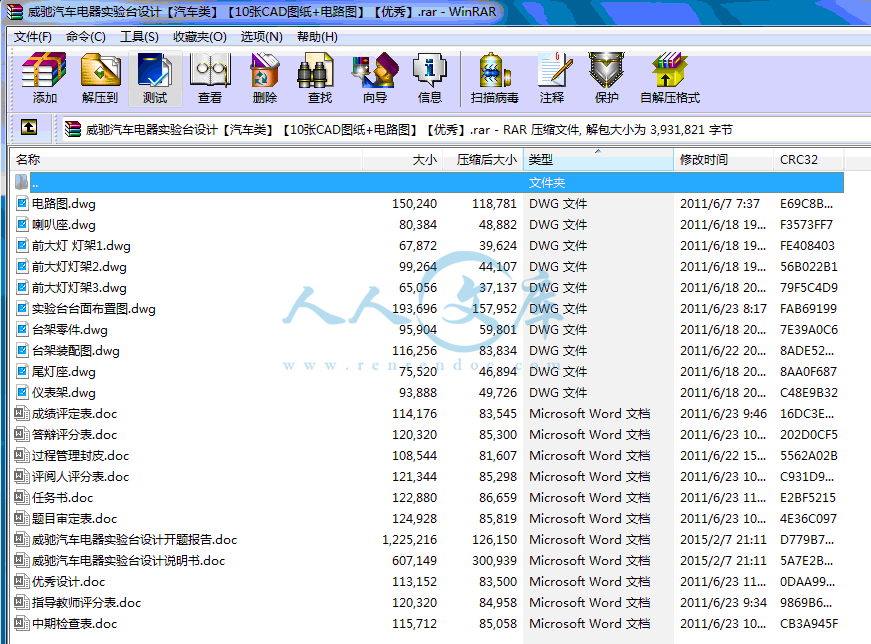

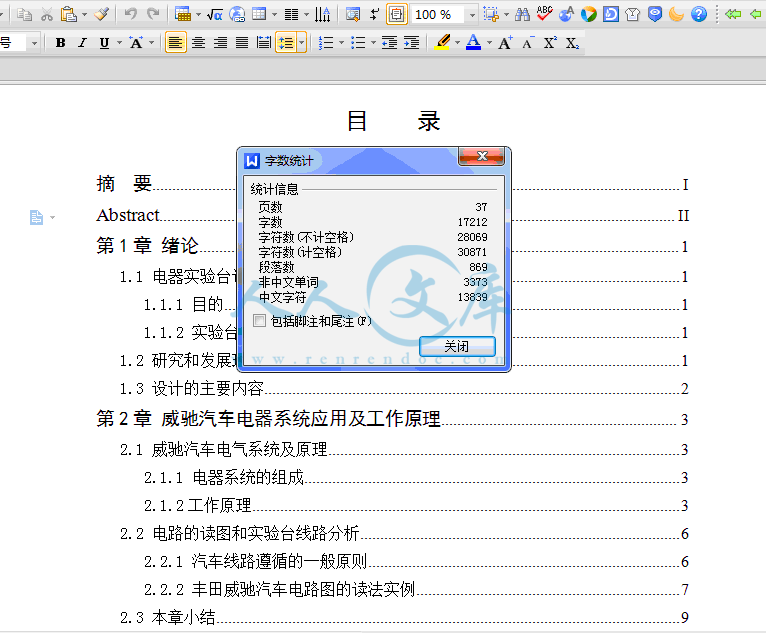

37页 17000字数+说明书+任务书+开题报告+10张CAD图纸【详情如下】

中期检查表.doc

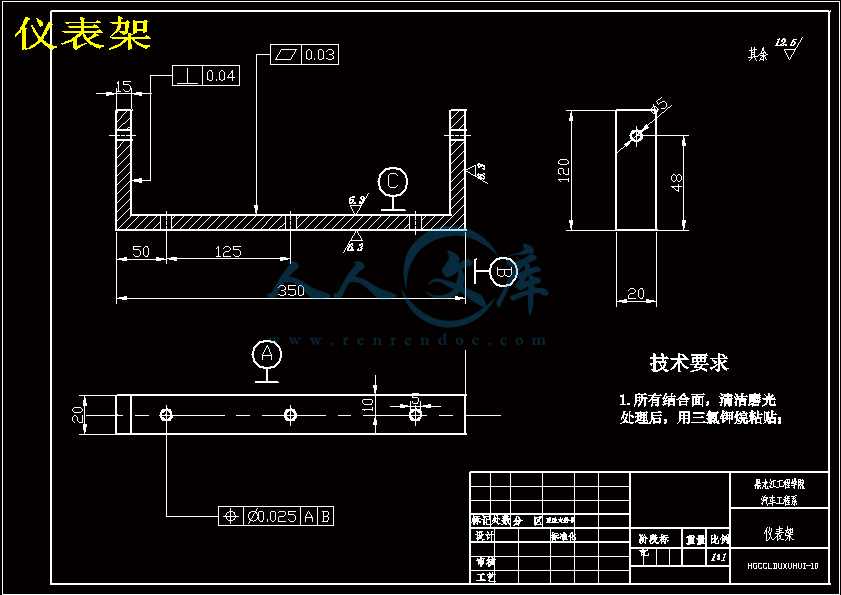

仪表架.dwg

任务书.doc

优秀设计.doc

前大灯灯架1.dwg

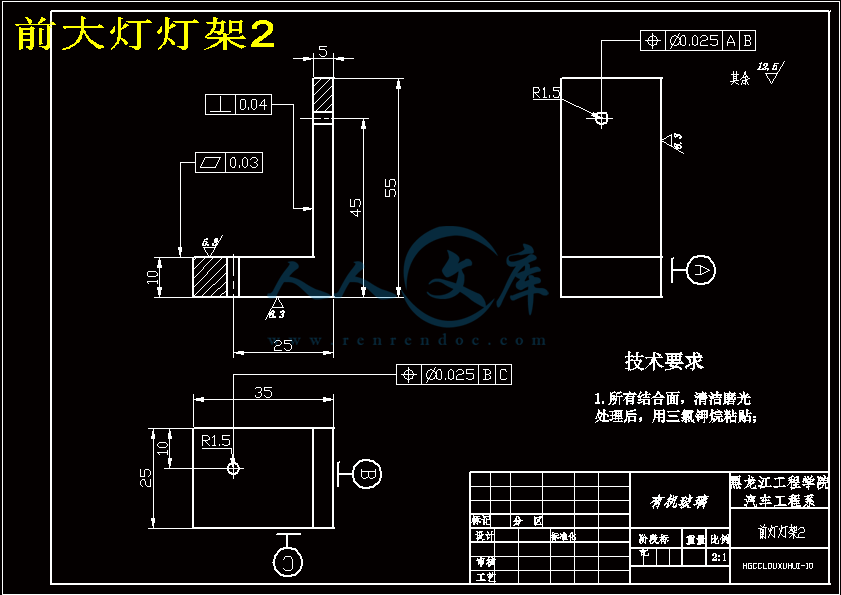

前大灯灯架2.dwg

前大灯灯架3.dwg

台架装配图.dwg

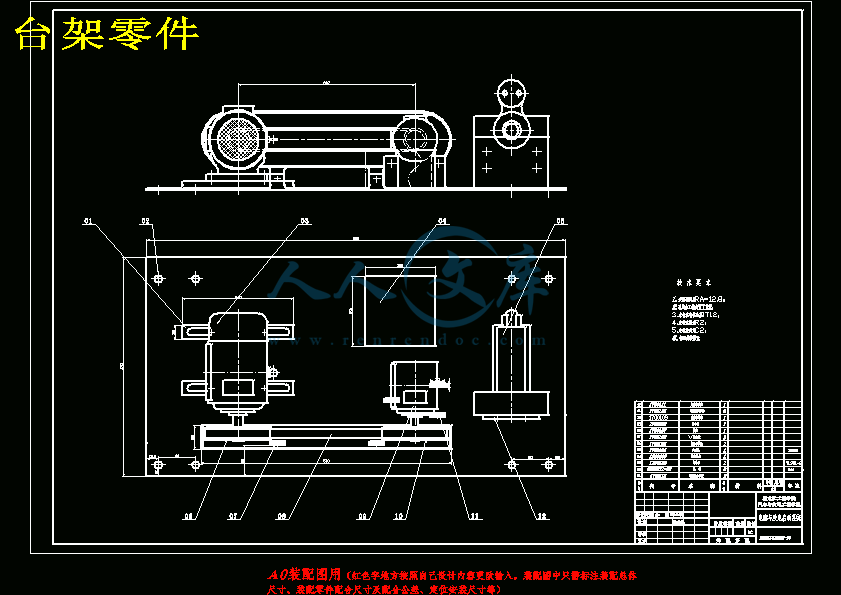

台架零件.dwg

喇叭座.dwg

威驰汽车电器实验台设计开题报告.doc

威驰汽车电器实验台设计说明书.doc

实验台台面布置图.dwg

尾灯座.dwg

成绩评定表.doc

指导教师评分表.doc

电路图.dwg

答辩评分表.doc

评阅人评分表.doc

过程管理封皮.doc

题目审定表.doc













摘要

本设计的目的是用威驰汽车的车身电器制作一个实验台，此实验台可以模拟电源及起动系、照明系、信号系统及辅助电器系统的实际工作情况。通过实际的演示和排除故障的过程使学生对每个电器元件和整个电器系统更加深刻的理解，从而达到理论联系实际的目的。

本设计首先在符合本次设计基本要求的基础上，确定了总体设计方案。采用威驰汽车电器系统，电动机和蓄电池为实验台提供电源。本次设计中，主要完成了台架及板面的设计、充电系统动力源设计、元件布局、实验台电器元件接线等工作。

关键词：电器；实验台；设计；模拟；故障

ABSTRACT

This design with the purpose of making a carriage with the electronic of the Corolla car, the function of this set is that imitate the actual work circumstance of the charging system, the illumination system, the signal system and the meter system .by practice demonstrate and the process of expel breakdown, student can deepen the knowledge of each electronic component and entire electronic system, thereby attain the goal of integrate theory with practice.

This design is based on the basic requirements first,and then confirm the total design project.Adopt the electric appliances system of the corolla car, electric motor and storage battery to provide power supply for the experiment pedestal.In this design,mainly complete the design of experiment pedestal and flat piece, charging system , the composition of component and the connection of electric appliances component.

Keywords: Electric appliances；Design；Calculation；Imitate；Material

目　　录

摘要I

AbstractII

第1章绪论1

1.1 电器实验台设计的目的和意义1

1.1.1 目的1

1.1.2 实验台设计的意义1

1.2 研究和发展现状1

1.3 设计的主要内容2

第2章威驰汽车电器系统应用及工作原理3

2.1 威驰汽车电气系统及原理3

2.1.1 电器系统的组成3

2.1.2工作原理3

2.2 电路的读图和实验台线路分析6

2.2.1 汽车线路遵循的一般原则6

2.2.2 丰田威驰汽车电路图的读法实例7

2.3 本章小结9

第3章电器实验台的设计10

3.1 实验台的总体设计要求10

3.2 威驰汽车电器实验台的设计10

3.2.1 台面设计10

3.2.2 台架的选材10

3.2.3 台架的设计11

3.3 实验台面板设计12

3.4 附属件的定位与设计13

3.4.1 电动机的选择13

3.4.2 V带及带轮的设计13

3.4.3 键的选择20

3.5 本章小结20

第4章电器实验台的故障检修21

4.1 基本测量技术21

4.1.1 电阻检测法21

4.1.2 电压检测法21

4.2 汽车电路检修方法22

4.2.1 直观诊断法22

4.2.2 断路法22

4.2.3 短路法22

4.2.4 试灯法22

4.2.5 仪表法22

4.3 本章小结22

第5章威驰电器实验台的功能开发23

结论25

参考文献26

致谢27

第1章绪论

1.1 电器实验台设计的目的和意义

1.1.1 目的

随着轿车产量和保有量日益增大，相关的使用与维修问题也接踵而来，而现代轿车是以广泛采用电子技术为标志的,其结构比较复杂,且汽车运行中电器故障所占的比重远远高于其他故障,约占40% ～60% ,这对从事汽车工程相关专业的人员提出了更高的要求[1]。先进的汽车实验台可以培养学生实践动手能力，分析处理问题能力，工程实践能力和创新能力及商品意识，很好的满足专业技术人才培养的要求。因此，设计出的汽车电器系统实验台作为实验设备，在教学的过程中可以为学生及汽车专业技术人才营造良好的学习氛围，起到理论联系实际的一个纽带，为实验教学提供了有利的条件，在满足教学实验的基础上提高了学生及汽车故障诊断、维修能力。学生掌握汽车电器的故障诊断这项技能，对学生未来的发展是有很大帮助的。如何设计一个使学生容易理解、操作简单、经济、方便维修的实验台是这次设计的主要目的。

1.1.2 实验台设计的意义

１、先进的汽车实验、实训台设计与制作可以培养学生实践动手能力、分析处理问题的能力、工程实践能力和创新能力及商品意识,满足专业技术人才培养的要求。可以提高汽车的使用寿命和经济效益,推动汽车工业及国民经济的发展。

２、与实践相结合,提高学生的实际操作能力。

３、伴随汽车电器技术的进步,实验台还可以进行更新换代,节约研制经费。

４、对实验台的开发和设计,可以建立一种科研环境,给学生营造良好的学习氛围。在设计过程中,需要对以往学过的知识进行复习,还有很多的理论需要深入的研究,以便同实际操作结合。

1.2 研究和发展现状

随着汽车工业的发展，汽车作为一种代步工具，已经进入普及时代。目前，平均每辆汽车上的电子装备已经占到整车成本的20%——30%，一些高档轿车上电器产品所占比重更高，电器产品的费用已经占到整车成本的50%以上。据美国汽车工业界的预测，2003年全球汽车电器产品的总销售额将达800亿美元。

第2章威驰汽车电器系统应用及工作原理

2.1 威驰汽车电气系统及原理

2.1.1 电器系统的组成

1）电源系

包括蓄电池、发电机及其调节器，二者并联，提供汽车用电设备所需的电能

2）启动系

主要由起动机及其控制电路组成

3）点火系

汽油机所使用，是指在气缸内产生电火花的全部设备，左右是在气缸内形成高压电火花，以点燃混合气

4）照明与信号系统

由各种照明灯和信号灯及声音信号装备组成，完成各种照明任务和向环境发出行车信号，保障行车安全。

5）仪表和报警系统

包括各种仪表和报警装置，用来检测汽车、发动机的工作情况。

6）电子控制系统

包括发动机电子控制系统、电子控制系统、汽车悬挂系统等，主要由相应的传感器、电子控制单元、执行器组成，完成相应对象或过程的控制。

7）辅助电器

车身电器及其他辅助电器。

2.1.2工作原理

导线

表2.1 导线颜色

B-黑L-蓝R-红BR-棕LG-浅绿V-紫

G-绿O-橙W-白GR-灰P-粉红Y-黄

第一个字母表示基色

第二个字母表示条纹颜色

例如导线颜色编号为L-V，则在实际电路中，导线的基本颜色为蓝色，条纹颜色为紫色。

汽车电气系统的导线采用低压导线，随着汽车用电设备的增加,安装在汽车上的导线也越来越多,为了便于识别和检修汽车电器设备,通常将电线束中的低压线采用不同颜色组成，不同的车系导线的颜色不同。导线颜色用字母代号表示，字母代号的含义见下表。

汽车线路由于车型结构、电气设备的数量、安装位置和接线方法的不同而各有差异，但其线路都应遵循一定的原则，了解这些原则对读图是很有帮助的。

(1)汽车线路为单线制。单线连接是汽车线路的特殊性，它是指汽车上所有电气设备的正极均采用导线互相连接，而所有的负极则分别与车架或车身金属部分相连，即搭铁。任何一个电路中的电流都是从电源的正极出发经导线流入用电设备后，由电器设备自身或负极导线（全车有统一的颜色标识）搭铁，通过车架或车身流回电源负极而形成回路[6]。

(2)各用电设备均采用并联。汽车上的两个电源（蓄电池与发电机）之间以及所有用电设备之间，都是正极接正极，负极接负极，并联连接。

(3)汽车线路为负极搭铁。一般说来，汽车线路都是负极搭铁，负极搭铁对车架或车身的化学腐蚀较轻，对无线电干扰较小。

(4)汽车线路有颜色和编号特征。为了便于区别各线路的连接，

结论

本设计根据汽车电器实验台的设计方法，确定了实验台的总体设计方案，先后进行台面、台架、电动机、V带、带轮、电路结构设计和校核，并运用AutoCAD软件绘制出主要零部件的工程图和装配图。设计威驰汽车电器实验台。

本课题设计的实验台，配备全车电器实体总成以及相关辅助原件、可演示全车电器系统的整个工作过程，通过原车组合仪表和LED灯动态显示电器系统的工作原理及运行过程，可模拟实际运行工况设置多种常见故障（如左前大灯近光、右前大灯近光、左前大灯远光、右前大灯远光、左侧转向灯、右侧转向灯、前雾灯、后雾灯、倒车灯、制动车灯、喇叭音响等）。钢结构支架焊接经喷塑工艺制作，安全可靠、坚固耐用，万向脚轮方便教学。

本实验台结构合理，符合实际应用，但此设计过程仍有许多不足，在设计结构尺寸时，有些设计参数是采用实际测量的方法得出，这样就带来了一定的误差。另外，在某些方面，由于时间问题，做得还不够仔细，恳请各位老师同学给予批评指正。

参考文献

[1] 魏春源汽车电气与电子.[M]. 北京理工大学出版社 2004.7

[2] 戴冠军丰田轿车电控系统维修手册.[M]. 机械工程出版社 2002.7

[3] 鲍宇孙中平徐本财捷达汽车电器试验台.[J].交通科技与经济 2007 9

[4] 王宗秀丰田威驰发动机电控系统电路图.[J].汽车维修技师 2004

[5] 邵贝贝龚光华等单片机认识与实践.[M]. 北京航空航天大学出版社 2006 8

[6] 张桂红单片机原理与应用.[M]. 福建科学技术出版社 2007 2

[7] 刘同雨，谢云叶单片机在机动车点火系统中的应用.[J].拖拉机与农用运输车 2005 2

[8] 徐鑫国产TQD-2型汽车电器实验台改进方法.[J].实验室研究与探索 2003.10

[9] 李俄收，吴文民汽车点火系统的种类和特点.[J]. 汽车电器 2003

[10] 范伟单片机的应用与发展.[J].佳木斯工学院学报 1999.9

[11] 徐春华牛继高汽车电子技术的发展和单片机的应用.[J].2007.11

[12] TOYATA 威驰电路图.[J]. 丰田汽车公司 2002

[13] TOYATA VIOS 修理手册（上下册）.[J].丰田汽车公司 2002

[14] The automotive ignition system. [J]. By: Hayden, Howard C.. Physics Teacher, Feb96, Vol. 34 Issue 2

[15]System-on-a-Programmable-Chip Development Platforms in the Classroom .[J]. By: Hall, Tyson S.; Hamblen, James O.. IEEE Transactions on Education, Nov2004, Vol. 47 Issue 4, p502-507, 6p; DOI: 10.1109/TE.2004

[16]The automotive ignition system .[J]. By: Hayden, Howard C.. Physics Teacher, Feb96, Vol. 34 Issue 2, p90, 4p, 6 Diagrams, 2 Graphs

[17]Ignition.[J].Frederickson, Grant A. Library Journal; 01/01/97, Vol. 122 Issue 1, Academic Journal

[18]Mikrokomputery jednouk adowe rodziny MCS-51.[J]. A Rydzewski -Wydawnictwo Naukowo–Techniczne, Warszawa, 1995

内容简介：: 毕业设计（论文）中期检查表填表日期2011年 4月20 日迄今已进行 8 周剩余 9 周学生姓名杜旭辉院系汽车与交通工程学院专业、班级车辆工程B07-10指导教师姓名鲍宇职称高级实验师从事专业汽车运用是否外聘是否题目名称威驰汽车电器实验台设计学生填写毕业设计（论文）工作进度已完成主要内容待完成主要内容（1）台架的设计；（2）台面的布置；（3）台架及台面的设计草图。（1）将草图完善，绘制出完整装备图；（2）绘制出电路总图；（3）完成设计说明书。存在问题及努力方向在设计的过程中，对台架的总体设计布局不够合理，对装配图的画法不够清晰。在以后的设计中将明确目标，理清思路，认真学习研究将毕业设计完成。学生签字：杜旭辉指导教师意见指导教师签字：年月日教研室意见教研室主任签字：年月日SY-025-BY-5SY-025-BY-2毕业设计（论文）任务书学生姓名杜旭辉院系汽车与交通工程学院专业、班级车辆工程B07-10班指导教师姓名鲍宇职称高级实验师从事专业汽车运用是否外聘是否题目名称威驰汽车电器实验台设计一、设计（论文）目的、意义根据威驰轿车电路原理以及特征，设计出具有教学演示功能的教学实验台，可以通过实验端子可以检测不同电器系统的故障，并且通过编制简单程序实现故障序号的显示，便于故障查找。二、设计（论文）内容、技术要求（研究方法）设计内容:1、完成台架实验台布局设计、演示装置设计、2、实现电气系统的功能，结合不同电气设备进行电路优化设计。3、面板设计及选择原件定位。4、演示装置及检测装置设计。5、实现故障设置，故障演示。研究方法: 实验室调研，借鉴参考台架。三、设计（论文）完成后应提交的成果：1、设计说明部分：（1）毕业设计计算说明书（15000字）2、设计图纸：图纸（折合零号图至少三张）四、设计（论文）进度安排：（1）第1周( 2月28日3月6日)：查阅参考资料，收集相关技术资料，了解实验台的结构及工作原理，设计功能的开发方案。（2）第2周( 3月7日3月13日)：结合任务书制定设计方案，撰写开题报告。（3）第3周(3月14日3月20日)：查找相关设计资料或手册，设计实验台布置方案，依据设计功能，选择元器件，实现布局。（4）第4周( 3月21日3月27日)：根据总体布置要求，完成元件定位件设计及电气线路优化。（5）第5周(3月28日4月3日)：绘制图纸，完成电器元件布置（避免线速交叉）。（6）第6周(4月4日4月10日)：实现充电系统原件功能实现（发电机）。（7）第7周(4月11日4月17日)：绘制部分零件图，完成台架设计。根据教学功能设计演示及分析功能。撰写说明书。（8）第8周(4月18日4月24日)：接受中期检查。（9）第9周(4月25日5月1日)：对中期检查的不足之处进行修改。（10）第10周(5月2日5月8日)：完善设计内容，绘制图纸，解决不同功能匹配。（11）第11周(5月9日5月15日)：进行相关校核，完成设计。（12）第12周( 5月16日5月22日)：完成设计图纸及说明书初稿。（13）第13周( 5月23日5月29日)：说明书及图纸送审，根据审阅老师意见进行修改。（14）第14周( 5月30日6月5日)：预答辩。（15）第15周( 6月6日6月12日)：修改预答辩中发现的问题准备答辩。（16）第16周( 6月13日6月19日)：修改预答辩中发现的问题准备答辩。（17）第17周( 6月20日6月26日)：答辩。五、主要参考资料苏州捷维，天津优耐特、山东金诺、长春三峰、韩国G3相关教具网站。六、备注指导教师签字：年月日教研室主任签字：年月日SY-025-BY-10优秀毕业设计（论文）推荐表题目威驰汽车电器实验台设计类别毕业设计学生姓名杜旭辉院（系）、专业、班级汽车与交通工程学院车辆工程07-10班指导教师鲍宇职称高级实验师设计成果明细：答辩委员会评语：答辩委员会主任签字（盖章）：院、系公章：年月日备注：注：“类别”栏填写毕业论文、毕业设计、其他毕业设计（论文）开题报告设计（论文）题目:威驰汽车电器实验台设计院系名称: 汽车与交通工程学院专业班级: 学生姓名: 导师姓名: 开题时间: 2011年2月28日指导委员会审查意见：签字：年月日开题报告撰写要求一、“开题报告”参考提纲1. 课题研究目的和意义；2. 文献综述（课题研究现状及分析）；3. 基本内容、拟解决的主要问题；4. 技术路线或研究方法；5. 进度安排；6. 主要参考文献。二、“开题报告”撰写规范请参照黑龙江工程学院本科生毕业设计说明书及毕业论文撰写规范要求。字数应在4000字以上，文字要精练通顺，条理分明，文字图表要工整清楚。毕业设计（论文）开题报告学生姓名院系汽车与交通工程学院专业、班级车辆工程BW07-10指导教师姓名职称高级实验师从事专业汽车运用是否外聘是否题目名称威驰汽车电器试验台设计一、课题研究现状、选题目的和意义1、国内研究现状随着汽车工业的发展，汽车作为一种代步工具，已经进入普及时代。目前平均每辆轿车上的电气设备已经占到整车成本的20%-30%，一些高档轿车上电器产品所占比重更高，电器产品的费用已经占到整车成本的50%以上。据美国汽车工业界的预测，2010年全球汽车电器产品的总销售额达到1200亿美元。汽车电器是汽车的重要组成部分，其自身的性能对汽车的动力性、经济型、可靠性、安全性、操纵性、舒适性、娱乐性等各种性能都会产生直接而重要的影响。现代汽车已经不再是传统的机电产品，其中器和机械部分的发展已经达到了极致，汽车电器还有广泛的发展空间，汽车上70%的革新来自汽车电子技术及产品。汽车电子属于典型的高技术、高附加值、高增长的新兴产业，具有巨大的市场容量和很强的技术渗透性与产品带动性，是我国占领产业技术制高点、大力推进高新技术产业化的良好机遇。在发达国家，汽车已经进入电子时代，汽车电器技术已经成为当代汽车技术领域关注和研究的重点问题。实验台的技术参数：（1）、实验台基本结构由金属喷塑机箱加上喷砂铝板构成，装备有客户指定车型发动机电子控制系统,包括发动机控制模块实验单元、点火系统单元、燃油喷射系统实验单元、驻车防盗系统及点火开关实验单元、空气流量传感器实验单元、曲轴和凸轮轴位置传感器实验单元、节气门体实验单元、发动机冷却液温度和进气温度传感器实验单元、氧传感器、爆震传感器实验单元、实验台稳压电源系统、OBD电脑诊断座，配件数量和原车相同，不使用任何替代配件；每个实验单元自成体系，所有传感器实验单元可单独使用，也可以组合在一起运行，每个实验单元的铝制面板上雕刻有电路图,并安装数字式显示表显示传感器的运行状态、燃油压力表显示燃油系统的压力、示波器（根据客户需求）显示传感器信号波形、点火系统次级波形、喷油器信号波形等。（2）、严格按照原车电路和装配关系将以上各种配件有机的连接在一起，配合必要的辅助系统，可以模拟各种工况条件下发动机控制系统的工作过程；（3）、利用信号发生器可以模拟各种传感器的信号，体会发动机电控系统的运行过程，采用节气门的开度信号可以控制空气流量和发动机的转速；（4）、故障诊断系统采用通讯式电脑诊断和在线式电脑诊断两种方法，台架配备有诊断连接插头，可通过汽车电脑故障诊断仪对整个汽车电控燃油喷射系统传感器、执行器系统进行检测和故障诊断；可以连接汽车专用示波器或万用表，能直接在线读取汽车电控燃油喷射系统传感器、执行器系统正常状态与故障状态下的电路参数；（5）、电路故障设置采用单片机智能故障设置系统，可以设置电路断路和虚接故障，也可以根据实际情况设置对地或其他电路短路故障，相关电路全部设置故障点；故障设置分实训和教学两种模式，方便老师讲授和组织实训教学，教学模式下可以通过LED指示故障点的具体位置，方便学生体会电路常见故障对于系统的影响，而实训模式则不需要提示功能；（6）、面板采用喷沙铝板氧化而成，结实耐用，永不变色；面板上绘制控制系统电路图解，方便进行电路分析；在电路相应位置配备电压检测端子，可以检测各个端子的电压信号，便于故障分析；在教学中，汽车电器课不同于一般的理论课，它不是通过在黑板上进行理论证明、公式推导所能解决的。因此，学生很难真正理解汽车电器的组成、工作原理，要解决电器设备的故障更加困难。只有设计一个直观的实验台才能满足教学的需要，目前市场上销售的电器实验台，虽然可以满足教学要求，但是价格都比较昂贵、维修困难，不适合中小型学校教学。2国外研究现状随着现代电子技术在汽车上的大量应用，传统意义上的机械式汽车被现代电子化汽车所取代，各种电子电器产品已占汽车总成本的30，甚至更多，而且这种趋势还在不断发展。电子技术的应用，在解决汽车的经济性、安全性、舒适性等方面起着非常重要的作用，然而，众多电子产品的开发与应用，也给汽车行业带来了一个不容忽视的重要课题-汽车电磁兼容的研究。电磁兼容技术（EMC）是由电磁干扰引出的一项新技术。它是指电气装置或电气系统不产生干扰或不受环境干扰，工作在指定环境中的能力。要想解决电磁兼容问题，首先就要找到汽车电磁环境中的干扰源。干扰源可以分为车内干扰源和车外干扰源。车内干扰源是指车上各种电子电气系统产生的电磁干扰。电子电器设备产生的电磁干扰是由于汽车上使用的电子产品中有许多导线、线圈和带有触点的电器，都具有不同的电容和电感，而任何一个具有电感和电容的闭合回路都会形成振荡回路。当电器设备工作产生火花时，就会产生高频振荡并以电磁波形式发射到空中，对汽车上及周围数百米范围内的收音机、电视机和其它无线电装置的正常工作，产生不同程度的干扰。汽车产生的干扰不但会影响外界的电子电器设备的正常工作，而且会影响自身电子电器设备的正常工作，因此，电子环境干扰会对电子产品的性能产生不利的影响，甚至会导致其功能丧失。汽车的无线电干扰源主要是发动机的点火系统，其干扰波来自点火系统次级电压的高频振荡。其次，在发电机负载电流突变和整流时也会产生电磁波。起动机、发电机、闪光器、触点式电磁振动电喇叭、雨刮器、仪表系统等也都会产生较小的传导干扰和辐射干扰的电磁波。汽车电器产生的干扰电磁波具有脉冲特性且频带较宽，其频率一般在0.151 000 MHz之间。汽车电器产生的干扰电磁波，分传导干扰和辐射干扰两种。传导干扰电磁波，是通过汽车导线直接输入无线电设备和电子设备内部的，而辐射干扰电磁波则是在空间传播，通过天线（如点火系高压线就相当于天线）输入无线电设备内部。车外干扰源由自然现象、社会环境等引起的外部电磁干扰对汽车电子系统的影响也较为严重，外部电磁干扰是指人为的各种电器设备，如：高压输电线、电车轨道附近、广播电视设备及无线电通讯设备等所辐射出来的对汽车起干扰的电磁辐射及由雷电等自然现象引起的电磁干扰。国外汽车电磁兼容研究现状目前，世界上汽车发达国家对汽车电磁兼容研究已经取得了一些成就，形成了一套汽车电磁兼容体系。这主要表现在：具有较为完善的汽车电磁兼容测试标准和规范；具有有效的对汽车整车和零部件进行电磁兼容检测、管理和认证的机构；具有高精度的汽车电磁兼容测试系统；研制出了大型的汽车电磁兼容预测、分析和设计软件。第三方测试认证机构、汽车研究机构等也都开展了汽车电磁兼容方面的研究，并相继建立了自己的电磁兼容实验室。选题目的和意义根据威驰轿车电路原理以及特征，设计出具有教学演示功能的教学实验台，可以通过控制平台在线模拟包括电线束、仪表盘，各种开关等功能的演示，还可以设置各种故障，让同学自动分析故障的来源、如何引起的此故障，并且可设置各种复合故障，这样对了解整车电路起到更直观更深入的教学目的，各原车组成部分均设置在平台上，汽车可直观的观察各部分的组成。实现多功能立体化教学实验台，以便于学生更好的学习与掌握。二、设计（论文）的基本内容、拟解决的主要问题本设计的主要内容:1、完成台架实验台布局设计、演示装置设计、2、实现电气系统的功能，结合不同电气设备进行电路优化设计。3、面板设计及选择原件定位。4、演示装置及检测装置设计。5、实现故障设置，故障演示。拟解决的主要问题: 1、完成台架整体电路图 2、绘制台架定位图3、绘制台架总装图4、设置大灯故障并加以解决三、技术路线（研究方法）四、进度安排（1）第1周( 2月28日3月6日)：查阅参考资料，收集相关技术资料，了解实验台的结构及工作原理，设计功能的开发方案。（2）第2周(3月7日3月13日)：结合任务书制定设计方案，撰写开题报告。（3）第3周(3月14日3月20日)：查找相关设计资料或手册，设计实验台布置方案，依据设计功能，选择元器件，实现布局。（4）第4周(3月21日3月27日)：根据总体布置要求，完成元件定位件设计及电气线路优化。（5）第5周(3月28日4月3日)：绘制图纸，完成电器元件布置（避免线速交叉）。（6）第6周(4月4日4月10日)：实现充电系统原件功能实现（发电机）。（7）第7周(4月11日4月17日)：绘制部分零件图，完成台架设计。根据教学功能设计演示及分析功能。撰写说明书。（8）第8周(4月18日4月24日)：接受中期检查。（9）第9周(4月25日5月1日)：对中期检查的不足之处进行修改。（10）第10周(5月2日5月8日)：完善设计内容，绘制图纸，解决不同功能匹配。（11）第11周(5月9日5月15日)：进行相关校核，完成设计。（12）第12周(5月16日5月22日)：完成设计图纸及说明书初稿。（13）第13周(5月23日5月29日)：说明书及图纸送审，根据审阅老师意见进行修改。（14）第14周(5月30日6月5日)：预答辩。（15）第15周(6月6日6月12日)：修改预答辩中发现的问题准备答辩。（16）第16周(6月13日6月19日)：修改预答辩中发现的问题准备答辩。（17）第17周(6月20日6月26日)：答辩。五、参考文献 1 许景波，刘浩宇。汽车电器实训M北京理工大学出版社2009.6 2 马兰，机械制图M机械工业出版社，2006.6 3 李韶东，汽车电控系统故障码手册M机械工业出版社2008.8 4 孙仁云，付百学。汽车电器与电子技术.M.机械工业出版社.2006 5 李涵武，赵雨旸.汽车电器与电子控制技术M.哈尔滨工业大学出版社，2007 6 罗玉玺，石爱勤.汽车电路分析.2009.3 7 汽车工程编写组编辑委员会.汽车工程手册设计篇.北京:人民交通出版社，2001 8.刘剑冰，汽车电器实验台研究D，吉林大学，2007 9 黄丽雯陈渝光高精度汽车电子点火控制系统J;微计算机信息;2008年 10 郑家骧陈桂英机械制图及计算机绘图机械工业出版社 2001年11 扬胜强现代工程制图，国防工业出版社，2001 12于慧力，冯新敏。传动零部件设计实例精解。机械工程出版社。2009.4 13王大全，汽车常用数据手册，化学工业出版社，2006.9 14肖伟，汽车电器件试验系统研究J。天津市汽车研究所2005.1 15高文敏。传感器在汽车电子控制系统中故障自诊断。J。机电设备，2004.2 16侯军兴，汽车故障诊断技术的现状与发展趋势.J 农业装备与车辆工程.2006.6 17马桂英.现代汽车电子控制技术应用与发展.J. 浙江交通职业技术学院学报，2008.2 18张启明，汽车CAD技术人民交通出版社，2005.9 19Automobile electrical equipment and electronic control JNew Engine Design and Automotive Filtration,1998 20The Theory of Electromagnetic Field J New Engine Design and Automotive Filtration,1998指导教师意见：签字：年月日黑龙江工程学院本科生毕业设计本科学生毕业设计威驰汽车电器实验台的设计院系名称：汽车与交通工程学院专业班级：车辆工程 07-10 班学生姓名：指导教师：职称：高级实验师黑黑龙龙江江工工程程学学院院二一一年六月黑龙江工程学院本科生毕业设计I摘要本设计的目的是用威驰汽车的车身电器制作一个实验台，此实验台可以模拟电源及起动系、照明系、信号系统及辅助电器系统的实际工作情况。通过实际的演示和排除故障的过程使学生对每个电器元件和整个电器系统更加深刻的理解，从而达到理论联系实际的目的。本设计首先在符合本次设计基本要求的基础上，确定了总体设计方案。采用威驰汽车电器系统，电动机和蓄电池为实验台提供电源。本次设计中，主要完成了台架及板面的设计、充电系统动力源设计、元件布局、实验台电器元件接线等工作。关键词：电器；实验台；设计；模拟；故障黑龙江工程学院本科生毕业设计IIABSTRACTThis design with the purpose of making a carriage with the electronic of the Corolla car, the function of this set is that imitate the actual work circumstance of the charging system, the illumination system, the signal system and the meter system .by practice demonstrate and the process of expel breakdown, student can deepen the knowledge of each electronic component and entire electronic system, thereby attain the goal of integrate theory with practice.This design is based on the basic requirements first,and then confirm the total design project.Adopt the electric appliances system of the corolla car, electric motor and storage battery to provide power supply for the experiment pedestal.In this design,mainly complete the design of experiment pedestal and flat piece, charging system , the composition of component and the connection of electric appliances component. Keywords: Electric appliances；Design；Calculation；Imitate；Material黑龙江工程学院本科生毕业设计目录摘要.IAbstract.II第 1 章绪论.11.1 电器实验台设计的目的和意义.11.1.1 目的.11.1.2 实验台设计的意义.11.2 研究和发展现状.11.3 设计的主要内容.2第 2 章威驰汽车电器系统应用及工作原理.32.1 威驰汽车电气系统及原理.32.1.1 电器系统的组成.32.1.2 工作原理.32.2 电路的读图和实验台线路分析.62.2.1 汽车线路遵循的一般原则.62.2.2 丰田威驰汽车电路图的读法实例.72.3 本章小结.9第 3 章电器实验台的设计.103.1 实验台的总体设计要求.103.2 威驰汽车电器实验台的设计.103.2.1 台面设计.103.2.2 台架的选材.103.2.3 台架的设计.113.3 实验台面板设计.123.4 附属件的定位与设计.133.4.1 电动机的选择.133.4.2 V 带及带轮的设计.133.4.3 键的选择.203.5 本章小结.20黑龙江工程学院本科生毕业设计第 4 章电器实验台的故障检修.214.1 基本测量技术.214.1.1 电阻检测法.214.1.2 电压检测法.214.2 汽车电路检修方法.224.2.1 直观诊断法.224.2.2 断路法.224.2.3 短路法.224.2.4 试灯法.224.2.5 仪表法.224.3 本章小结.22第 5 章威驰电器实验台的功能开发.23结论.25参考文献.26致谢.27黑龙江工程学院本科生毕业设计0第 1 章绪论1.1 电器实验台设计的目的和意义1.1.1 目的随着轿车产量和保有量日益增大，相关的使用与维修问题也接踵而来，而现代轿车是以广泛采用电子技术为标志的,其结构比较复杂,且汽车运行中电器故障所占的比重远远高于其他故障,约占 40% 60% ,这对从事汽车工程相关专业的人员提出了更高的要求1。先进的汽车实验台可以培养学生实践动手能力，分析处理问题能力，工程实践能力和创新能力及商品意识，很好的满足专业技术人才培养的要求。因此，设计出的汽车电器系统实验台作为实验设备，在教学的过程中可以为学生及汽车专业技术人才营造良好的学习氛围，起到理论联系实际的一个纽带，为实验教学提供了有利的条件，在满足教学实验的基础上提高了学生及汽车故障诊断、维修能力。学生掌握汽车电器的故障诊断这项技能，对学生未来的发展是有很大帮助的。如何设计一个使学生容易理解、操作简单、经济、方便维修的实验台是这次设计的主要目的。1.1.2 实验台设计的意义、先进的汽车实验、实训台设计与制作可以培养学生实践动手能力、分析处理问题的能力、工程实践能力和创新能力及商品意识,满足专业技术人才培养的要求。可以提高汽车的使用寿命和经济效益,推动汽车工业及国民经济的发展。、与实践相结合,提高学生的实际操作能力。、伴随汽车电器技术的进步,实验台还可以进行更新换代,节约研制经费。、对实验台的开发和设计,可以建立一种科研环境,给学生营造良好的学习氛围。在设计过程中,需要对以往学过的知识进行复习,还有很多的理论需要深入的研究,以便同实际操作结合。1.2 研究和发展现状随着汽车工业的发展，汽车作为一种代步工具，已经进入普及时代。目前，平均每辆汽车上的电子装备已经占到整车成本的 20%30%，一些高档轿车上电器产品所占比重更高，电器产品的费用已经占到整车成本的 50%以上。据美国汽车工业界的预测，2003 年全球汽车电器产品的总销售额将达 800 亿美元。汽车电器是汽车的重要组成部分，其自身的性能对汽车的动力性、经济性、可靠性、安全性、操纵性、舒适性、娱乐性等各种性能都会产生直接而重要的影响。现代汽车已不再是传统的机电产品，其中汽车机械部分的发展已经达到了极致，汽黑龙江工程学院本科生毕业设计1车电器还有广泛的发展空间，汽车上 70%的革新来自汽车电子技术及产品。汽车电子属于典型的高技术、高附加值、高增长的新兴产业，具有巨大的市场容量和很强的技术渗透性与产业带动性，是我国占领产业技术制高点、大力推进高新技术产业化的良好机遇。在发达国家，汽车已经进入电子时代，汽车电器技术已经成为当代汽车技术领域关注和研究的重点问题。在教学中，汽车电器课不同于一般的理论课, 它不是通过在黑板上进行理论证明、公式推导所能够解决的。因此，学生很难真正理解汽车电器的组成、工作原理，要解决电器设备的故障更加困难。只有设计一个直观的实验台才能满足教学的需要,目前市场上销售的电器实验台，虽然可以满足教学要求，但是价格都比较昂贵、维修困难不适合中小型学校教学。1.3 设计的主要内容由以上论述可知，威驰电器实验台主要由台架和台面组成。主要内容如下：、电器实验台总体设计：要求实验台可以演示汽车电器系统（起动，充电，照明，仪表，音响，刮水器等辅助电器系统）的工作原理，电器元件依据丰田威驰轿车实际元件布局，实验台可以实现汽车电器系统功能演示，并可以设置不同教学故障。、台架及面板的设计：方便实验教学，具有便于实验测试操作。预留出汽车电器故障检测诊断接口。、元件布局：符合汽车电器系统工作要求，具有规范性，方便理解汽车电器系统结构原理。、充电系统动力源设计：实现对汽车发电机的工作驱传动，完成他激到自激过渡。黑龙江工程学院本科生毕业设计2 第 2 章威驰汽车电器系统应用及工作原理2.1 威驰汽车电气系统及原理2.1.1 电器系统的组成1）电源系包括蓄电池、发电机及其调节器，二者并联，提供汽车用电设备所需的电能2）启动系主要由起动机及其控制电路组成3）点火系汽油机所使用，是指在气缸内产生电火花的全部设备，左右是在气缸内形成高压电火花，以点燃混合气4）照明与信号系统由各种照明灯和信号灯及声音信号装备组成，完成各种照明任务和向环境发出行车信号，保障行车安全。5）仪表和报警系统包括各种仪表和报警装置，用来检测汽车、发动机的工作情况。6）电子控制系统包括发动机电子控制系统、电子控制系统、汽车悬挂系统等，主要由相应的传感器、电子控制单元、执行器组成，完成相应对象或过程的控制。7）辅助电器车身电器及其他辅助电器。2.1.2 工作原理导线表 2.1 导线颜色B-黑L-蓝R-红BR-棕LG-浅绿V-紫G-绿O-橙W-白GR-灰P-粉红Y-黄第一个字母表示基色第二个字母表示条纹颜色例如导线颜色编号为 L-V，则在实际电路中，导线的基本颜色为蓝色，条纹颜色为紫色。黑龙江工程学院本科生毕业设计3汽车电气系统的导线采用低压导线，随着汽车用电设备的增加,安装在汽车上的导线也越来越多,为了便于识别和检修汽车电器设备,通常将电线束中的低压线采用不同颜色组成，不同的车系导线的颜色不同。导线颜色用字母代号表示，字母代号的含义见下表。汽车线路由于车型结构、电气设备的数量、安装位置和接线方法的不同而各有差异，但其线路都应遵循一定的原则，了解这些原则对读图是很有帮助的。(1)汽车线路为单线制。单线连接是汽车线路的特殊性，它是指汽车上所有电气设备的正极均采用导线互相连接，而所有的负极则分别与车架或车身金属部分相连，即搭铁。任何一个电路中的电流都是从电源的正极出发经导线流入用电设备后，由电器设备自身或负极导线（全车有统一的颜色标识）搭铁，通过车架或车身流回电源负极而形成回路6。(2)各用电设备均采用并联。汽车上的两个电源（蓄电池与发电机）之间以及所有用电设备之间，都是正极接正极，负极接负极，并联连接。(3)汽车线路为负极搭铁。一般说来，汽车线路都是负极搭铁，负极搭铁对车架或车身的化学腐蚀较轻，对无线电干扰较小。(4)汽车线路有颜色和编号特征。为了便于区别各线路的连接，汽车所有低压导线，必须选用不同颜色的单色或双色线，并在每根导线上编号，编号由生产厂家统一编定。(5)将导线做成线束。为了不使全车电线零乱，便于安装和绝缘保护，将导线做成线束。一辆车可以有多个线束。1、熔断器熔断器俗称保险管，在电路中起保护作用。当电路中流过超过规定的过大电流时，熔断器的熔丝自身发热而熔断，切断电路，以防止烧坏电路连接导线和用电设备，并把故障限制在最小范围内。通常情况下，将很多熔断器组合在一起安装字熔断器盒内，并在熔断器盒盖上注明熔断器的名称、额定容量和位置。一般情况下，环境温度在 180320C 时，当流过熔断器的电流为额定电流的 1.1倍时，熔断器不熔断；达到 1.35 倍时，熔丝在 60s 内熔断；达到 1.5 倍时，20A 以内的熔丝在 15s 内熔断，30A 以内的熔丝在 30s 内熔断。熔断器在使用中应注意一下几点：(1)熔断器熔断后，必须真正找到故障原因，彻底排除故障。(2)更换熔断器时，一定要与原规格相同。2、连接器黑龙江工程学院本科生毕业设计4连接器就是通常所说的连接插头和插座，用于线束或导线与导线间的相互连接。为了防止连接器在汽车行驶中脱开，所有的连接器均采用了闭锁装置。要拆开连接器时，不允许在未解除闭锁的情况下用力拉导线，这样会损坏闭锁或连接导线。正确的拆卸方法是先压下闭锁，再把连接器拉开。本次设计用到的连接器如图 2.13. C9、组合开关 J1、J2、J22、J28、J29、J34、J35、J37、J38、J39、中继接线器图2.1 连接器图3.继电器一般用于操纵开关的触点电容量较小，不能直接控制工作电流较大的用电设备，常采用继电器来控制它的接通和断开4。汽车上的继电器有很多，常见的有三类：常开继电器、常闭继电器和常开、常闭混合型继电器。常开继电器平时触点是断开的，继电器动作后触点才接通；常闭继电器平时触点是闭合的，继电器动作后触点断开；混合型继电器平时常闭触点接通，常开触点断开，如果继电器线圈通电，则变成相反状态。4、电源及起动系统电路电源及起动系统由蓄电池电路、发电机工作电路、仪表板中的发电机警报灯电路及起动机工作电路组成。发电机是汽车上的主要供电设备，它与蓄电池并联。其作用是：在汽车正常行使时，向各用电设备供电，并及时对蓄电池进行补充充电。5、辅助电器系统(1) 电动刮水器威驰轿车电动刮水器采用了电动三连杆机构，并没有多个球头活结，转动和换向非常自如。刮水器电机由一个永磁直流电机和一个蜗轮蜗杆减速器组成。为了确保摆杆与雨黑龙江工程学院本科生毕业设计5刷器能在正常工作结束后回到前风窗玻璃下边沿，在减速器蜗轮输出轴的背面装有自动复位导电片，并在减速器盖板上带有与导电片相接触的导电触点，再通过刮水器开关的关闭档位，共同完成刮水器的自动复位功能。2.2 电路的读图和实验台线路分析2.2.1 汽车线路遵循的一般原则汽车线路由于车型结构、电气设备的数量、安装位置和接线方法的不同而各有差异，但其线路都应遵循一定的原则，了解这些原则对读图是很有帮助的。1、汽车线路为单线制。单线连接是汽车线路的特殊性，它是指汽车上所有电气设备的正极均采用导线互相连接，而所有的负极则分别与车架或车身金属部分相连，即搭铁。任何一个电路中的电流都是从电源的正极出发经导线流入用电设备后，由电器设备自身或负极导线（全车有统一的颜色标识）搭铁，通过车架或车身流回电源负极而形成回路6。2、各用电设备均采用并联。汽车上的两个电源（蓄电池与发电机）之间以及所有用电设备之间，都是正极接正极，负极接负极，并联连接。3、汽车线路为负极搭铁。一般说来，汽车线路都是负极搭铁，负极搭铁对车架或车身的化学腐蚀较轻，对无线电干扰较小。4、汽车线路有颜色和编号特征。为了便于区别各线路的连接，汽车所有低压导线，必须选用不同颜色的单色或双色线，并在每根导线上编号，编号由生产厂家统一编定。下面介绍一些阅读整车电路图的基本方法：1、按整车电路系统的各功能及工作原理把整车电气系统划分成若干个独立的电路系统，分别进行分析。这样化整体为部分，可以有重点地进行分析。为了阅读方便，现在多数汽车的电路原理图是按各个电路系统进行绘制的。2、在分析某个电路系统前，要清楚该电路中所包括的各部件的功能、作用和技术参数等。例如电路中的各种自动控制开关在什么样的条件下闭合或断开等等。3、在阅读电路图时，应掌握回路原则，即电路中工作电流是由电源正极流出，经用电设备后流回电源负极。电路中只有当电流流过用电设备时，用电设备才能工作。4、按操纵开关的功能及不同工作状态来分析电路的工作原理。如点火系供电，点火开关应处于点火挡或启动挡。在标准画法的电路图中，开关总是处于零位，即开关处于断开状态；电子开关的状态则视具体情形而定。所说的电子开关主要包括晶体管及晶闸管等具有开关特性的电子元件。黑龙江工程学院本科生毕业设计65、阅读电路图时，把含有线圈和触点的继电器看成是由线圈工作的控制电路和触点工作的主电路两部分。主电路中的触点只有在线圈电路中有工作电流流过后才能动作。在电路图中画出的是继电器线圈处于失电状态。6、读接线图时，要正确判断接点标记、线型和色码标志。相关知识已介绍。需指出的是，标记颜色的字母因母语不同而有区别，美国、日本及我国采用英文字母；德国采用德语字母；前苏联采用俄语字母。总之，掌握这些读图的基本方法，只是为读图打下一定基础。要达到快速准确的读图，还需要不断学习和实践。2.2.2 丰田威驰汽车电路图的读法实例下面以威驰汽车刮水器和洗涤器、转向灯电路为例，介绍威驰轿车电路的读图。分析电路之前，首先要弄清以下内容，在进行分析。（1）元件的安装位置拿到电路图首先要找到该系统的主要电器元件，然后再进行线路分析，可以避免盲目性。例如刮水器电机 F7、洗涤器电机 W1、刮水器和洗涤器组合开关 C9、点火开关 I11 等配合元件的位置图就能知道这些电器元件在实验台上的安装位置。（2）继电器位置在各系统的工作电路中经常出现一些继电器，这些继电器的位置可通过继电器位置图获得。如图 3-2 所示。在了解以上内容的基础上，就可以进行电路分析了7。1、刮水器和洗涤器工作电路（1）刮水器低速工作如电路图，点火开关打至点火挡，刮水器和洗涤器开关处于低速挡位置，刮水器低速工作电流通路为：蓄电池正极-FL MAIN 2.0L 熔断器-接线盒 1A 插头的 1 号端子-100A 熔断器-接线盒 1D 插头的 1 号端子-接线盒 2B 插头的 1 号端子-25A 熔断器-接线盒 2Q 插头的 1 号端子-点火开关 I11 的 AM1 端子-点火开关I11 的 IG1 端子-接线盒 2Q 插头的 7 号端子-继电器 IG1 的 1 端子-继电器 IG1的 2 端子-接线盒 2F 插头的 11 号端子-中继线连接器 J2 的 A 端子-负极搭铁，此时继电器 IG1 吸合，电流经继电器 IG1 的 5 号端子-继电器 IG1 的 3 号端子-25A 熔断器-接线盒 2Q 插头的 9 号端子-刮水器和洗涤器开关 C9 的 8 号端子-刮水器和洗涤器开关 C9 的 7 号端子-配线连接器 ID4 的 7 端子-刮水器电机 F7的 1 号端子（L-B 线）-刮水器电机 F7 的 5 号端子（W-B 线）-负极搭铁。（2）刮水器高速工作黑龙江工程学院本科生毕业设计7点火开关打至点火挡，刮水器和洗涤器开关处于高速挡位置，刮水器低速工作电流通路为：蓄电池正极-FL MAIN 2.0L 熔断器-接线盒 1A 插头的 1 号端子-100A 熔断器-接线盒 1D 插头的 1 号端子-接线盒 2B 插头的 1 号端子-25A 熔断器-接线盒 2Q 插头的 1 号端子-点火开关 I11 的 AM1 端子-点火开关 I11 的 IG1端子-接线盒 2Q 插头的 7 号端子-继电器 IG1 的 1 端子-继电器 IG1 的 2 端子-接线盒 2F 插头的 11 号端子-中继线连接器 J2 的 A 端子-负极搭铁，此时继电器IG1 吸合，电流经继电器 IG1 的 5 号端子-继电器 IG1 的 3 号端子-25A 熔断器-接线盒 2Q 插头的 9 号端子-刮水器和洗涤器开关 C9 的 8 号端子-刮水器和洗涤器开关 C9 的 9 号端子-接线盒 2Q 插头的 4 号端子-接线盒 2H 插头的 5 号端子-刮水器电机 F7 的 4 号端子（L-R 线）-刮水器电机 F7 的 5 号端子（W-B 线）-负极搭铁。（3）刮水器间歇工作点火开关打至点火挡，刮水器和洗涤器开关处于间歇速位置，刮水器间歇工作电流通路为：蓄电池正极-FL MAIN 2.0L 熔断器-接线盒 1A 插头的 1 号端子-100A 熔断器-接线盒 1D 插头的 1 号端子-接线盒 2B 插头的 1 号端子-25A 熔断器-接线盒 2Q 插头的 1 号端子-点火开关 I11 的 AM1 端子-点火开关 I11 的 IG1端子-接线盒 2Q 插头的 7 号端子-继电器 IG1 的 1 端子-继电器 IG1 的 2 端子-接线盒 2F 插头的 11 号端子-中继线连接器 J2 的 A 端子-负极搭铁，此时继电器IG1 吸合，电流经继电器 IG1 的 5 号端子-继电器 IG1 的 3 号端子-25A 熔断器-接线盒 2Q 插头的 9 号端子-刮水器和洗涤器开关 C9 的 8 号端子-刮水器和洗涤器开关 C9 的 7 号端子-配线连接器 ID4 的 7 端子-刮水器电机 F7 的 1 号端子（L-B线）-刮水器电机 F7 的 5 号端子（W-B 线）-负极搭铁。此时，刮水器电机 F7的 3 号端子内线路吸合，前刮水器电机 F7 停止工作，如此反复达到间歇刮水的目的。（4）洗涤器工作点火开关打至点火挡，刮水器和洗涤器开关处于洗涤挡位置，洗涤器工作电流通路为：蓄电池正极-FL MAIN 2.0L 熔断器-接线盒 1A 插头的 1 号端子-100A 熔断器-接线盒 1D 插头的 1 号端子-接线盒 2B 插头的 1 号端子-25A 熔断器-接线盒 2Q 插头的 1 号端子-点火开关 I11 的 AM1 端子-点火开关 I11 的 IG1 端子-接线盒 2Q 插头的 7 号端子-继电器 IG1 的 1 端子-继电器 IG1 的 2 端子-接线盒2F 插头的 11 号端子-中继线连接器 J2 的 A 端子-负极搭铁，此时继电器 IG1 吸合，电流经继电器 IG1 的 5 号端子-继电器 IG1 的 3 号端子-15A 熔断器-接线盒2H 插头的 21 号端子-喷洗器电机-刮水器和洗涤器开关 C9 的 4 号端子-刮水器黑龙江工程学院本科生毕业设计8和洗涤器开关 C9 的 5 号端子-中继线连接器 J14 的 A 端子-负极搭铁5。2、转向信号灯工作电路(1)左转向灯工作点火开关打至点火挡，转向信号开关处于左转向位置，工作电流通路为：蓄电池正极-FL MAIN 2.0L 熔断器-接线盒 1A 插头的 1 号端子-100A 熔断器-接线盒 1D 插头的 1 号端子-接线盒 2B 插头的 1 号端子-25A 熔断器-接线盒 2Q插头的 1 号端子-点火开关 I11 的 AM1 端子-点火开关 I11 的 IG1 端子-接线盒 2Q 插头的 7 号端子-继电器 IG1 的 1 端子-继电器 IG1 的 2 端子-接线盒2F 插头的 11 号端子-中继线连接器 J2 的 A 端子-负极搭铁，此时继电器 IG1吸合，电流经继电器 IG1 的 5 号端子-继电器 IG1 的 3 号端子-10A 熔断器-接线盒 2P 插头的 5 号端子-中继线连接器 J33 的 E 端子-转向信号闪光器继电器 T4 的 1 号端子-转向信号闪光器继电器 T4 的 7 号端子-中继线连接器 J2 的A 端子-负极搭铁，同时，蓄电池正极-FL MAIN 2.0L 熔断器-接线盒 1A 插头的 1 号端子-10A 熔断器-接线盒 1 插头-接线盒 2H 插头的 19 号端子-接线盒 2T 插头的 4 号端子-转向信号闪光器继电器 T4 的 4 号端子-转向信号闪光器继电器 T4 的 3 号端子-各左转向灯-负极搭铁。(2)右转向灯工作点火开关打至点火挡，转向信号开关处于右转向位置，工作电流通路为：蓄电池正极-FL MAIN 2.0L 熔断器-接线盒 1A 插头的 1 号端子-100A 熔断器-接线盒 1D 插头的 1 号端子-接线盒 2B 插头的 1 号端子-25A 熔断器-接线盒 2Q插头的 1 号端子-点火开关 I11 的 AM1 端子-点火开关 I11 的 IG1 端子-接线盒 2Q 插头的 7 号端子-继电器 IG1 的 1 端子-继电器 IG1 的 2 端子-接线盒2F 插头的 11 号端子-中继线连接器 J2 的 A 端子-负极搭铁，此时继电器 IG1吸合，电流经继电器 IG1 的 5 号端子-继电器 IG1 的 3 号端子-10A 熔断器-接线盒 2P 插头的 5 号端子-中继线连接器 J33 的 E 端子-转向信号闪光器继电器 T4 的 1 号端子-转向信号闪光器继电器 T4 的 7 号端子-中继线连接器 J2 的A 端子-负极搭铁，同时，蓄电池正极-FL MAIN 2.0L 熔断器-接线盒 1A 插头的 1 号端子-10A 熔断器-接线盒 1 插头-接线盒 2H 插头的 19 号端子-接线盒 2T 插头的 4 号端子-转向信号闪光器继电器 T4 的 4 号端子-转向信号闪光器继电器 T4 的 2 号端子-各右转向灯-负极搭铁8。2.3 本章小结本章首先确定了全车线路中的基本元件，全车线路中的基本元件与实车一致，以黑龙江工程学院本科生毕业设计9方便学生与实车对照。实验台电路连接方式与实车一致，并分析了丰田威驰汽车电路图的读图方法。第 3 章电器实验台的设计3.1 实验台的总体设计要求电器实验台的设计要满足教学的需要, 即具有良好的示教效果以及便捷的操控性能。同时进行相关辅助功能的开发, 从而锻炼学生的工程实践应用能力。具体要求体现以下几个方面：、选型。在选择参照车型时应充分考虑它的代表性，因此要使所选择的电器系统在实际工作性能上能够反映现代汽车技术的先进性，体现发展的趋势和潮流，同时具有普及性，便于汽车工程相关专业实践教学环节的展开；并且所选择车辆具有鲜明技术特色。、服务教学。因为设计是为教学服务的，因此在设计实施的具体过程中，首要的问题就是要保证电器系统的工作性能以及每一个器件的工作原理均得到体现，表达要力争简单、明了，使用起来方便快捷，设置故障诊断功能有利于提高学生的工程实践运用能力。、实验台布局。在考虑布局合理、结构紧凑的同时, 还要便于教学并注意各个电器元件在工作时相互之间功率的匹配。此外，要求实验台具有直观形象的教学演示功能以及良好的操纵控制性能。3.2 威驰汽车电器实验台的设计电器实验台的设计要实现良好的操控性能及示教效果,要求台架结构稳定, 并考虑到电器系统构件的支撑及定位紧凑、台面质量分布均匀度、台面的整洁度、台面稳定性、运动件与固定件是否发生干涉等因素。3.2.1 台面设计电器实验台的板面设计和制作主要依据威驰轿车的车身线束进行布置,同时也参照了威驰车身的各电器元件的布置情况。板面尺寸的确定主要依据各个电器元件的形位尺寸和位置尺寸,根据线束的布置及几个主要元件的形位尺寸,然后初步估算板面的大小,把布置在板面轮廊上的元件的位置确定下来，初步估算板面采用1800100060（单位：mm）。黑龙江工程学院本科生毕业设计103.2.2 台架的选材台架的材料选用 45 钢,强度、价格均可行。台架的各连接处均采用焊接,其强度不低于材料的强度,可以达到支撑台面及固定、稳定的作用。3.2.3 台架的设计图3.1 台架图1前照灯；2雾灯；3刮水器；4喷水盒；5继电器；6仪表盘；7后视镜；8ECU；9信号发生器；10尾灯；11门锁；12牌照灯；13喇叭；14玻璃升降机；15控制区。黑龙江工程学院本科生毕业设计11图3.2 实验台台面布置图台架的制作方案：为了更好地达到汽车电器系统实验台的设计目的和完成预期的效果，为教学提供更直观、生动的教学模具，完成发动机各工况的模拟，实验台的工作原理及故障演示，初步选择台架为如图 3.1 所示，电器实验台台架的设计是根据板面的布置情况和大小,以及某些元件的传动需要来进行设计的,以 45 钢的角铁和方钢为主,各连接处采用焊接和螺栓联接,其强度不低于原材料的强度,可以达到支撑台面以及固定、稳定性的作用。为了移动方便,采用橡胶轮,这样可以起到减震的作用。台架的尺寸：长*高*宽=1600850850（单位：mm）。3.3 实验台面板设计实验台上合理的布置前照灯、尾灯、雾灯、仪表盘、传感器、继电器、开关、ECU 等电器元件。各区域设计力争紧凑演示板尺寸为 1600 mm850 mm，台面中部布置仪表盘，显示系统的工作信息，具体位置如图 3 .2 所示。为了演示实验台的教学功能，需要设计电源系统（如图 3.3）图3.3 电源与发电启动系统台架的校核台架有 2 个稳定的位置，即水平位置和水平方向呈 50夹角的位置。（1）水平状态时，台架所受的重力对台架支撑点的作用力由面板的材料强度承受，合力矩为零，此时台架处于稳定状态。（2）水平呈 50夹角位置时（指翻转状态），整个板面的质心 G 向左边偏移，偏移量为：803. 050cos25 . 250cos21k由于台架设计有增加翻转平衡度的附加支撑腿，将板的重力 G 分解成垂直板面向下的力 F 和沿着板面向下的力 F 时（如图 3.1 所示），此时沿顺时针方向的回复力矩：黑龙江工程学院本科生毕业设计12 NkgNkgLGLFLFM5 .61225 . 2/8 . 950250cos21111而逆时针反向的反转力矩 M=，由于 F 通过轴的中心，力臂 L=0,所以 M=0，故板面只受到回复力矩 M 作用，而此时又有支撑臂阻挡，因此，能够保持稳定状态。（3）对支撑杆的剪切校核。选取螺栓的材料为 Q235 号钢，查表得知，因此装配时不严格控制预紧力，在板面翻转的过程中螺栓的受力随角度的不同而改变，查表得知切许用切应力:。 55 . 3/S求得: )5 . 2,25. 11(4908 . 95075.584/2354/11mLmLLFLFNgmGMpas NGF97.314643. 049050cos1解得螺栓受力剪切力：NLLFF485.1575 . 2/25. 197.314/11 MPaPaMMNdSF35. 81035. 8/54.1244485.1574485.1576222对合叶的剪切校核。合叶所受合力为： MPaGFF71. 010810036.37555.18910810050sin37sin66满足条件。同时为实现板面的翻转功能，连接板面的曲柄连杆机构上臂短、下臂长，保证板面展开处在最大角度位置，使板面保持在与水平呈50的位置上，板面的质心在附加腿的范围内，从而实现稳定控制。3.4 附属件的定位与设计3.4.1 电动机的选择因威驰汽车的车用发电机的额定功率为 0.6kw,额定转速为：4000r/min，所以要求选用的电动机的额定功率应大于发电机的额定功率。考虑到电动机的工作环境, 选用 Y 系列的三项鼠异步电动机。(1)电动机的型号：Y90L-2。(2)电动机的基本参数：额定功率为:0.75kw；满载转速为：2825r/min；质量为：16kg；电动机外型：长宽高=285165170（单位：mm）；轴伸尺寸：DE=1940（单位：mm）；电动机中心高 H 为：80（单位：mm）。3.4.2 V 带及带轮的设计为实现可靠的传动, 依据设计目的, 考虑到实验台是用于教学, 工作时间短, 且黑龙江工程学院本科生毕业设计13周期性工作。选择带传动, 皮带的工作表面在短期内不会过量磨损, 而使用寿命能够足够长,无需经常更换9。1、设计的主要技术参数电动机的转速 n1=2825r/min发电机的 n2=4000r/min发电机的输入功率 P=0.6kw2、V 带的结构与规格普通 V 带已经标准化有 Y、A、B、C、D、E 七种型号。七种型号的普通 V 带截面尺寸依次增加，截面大的普通 V 带在同样条件下可传递的功率也大，带的尺寸见表 3.1 所示。表 3.1 V 带截面尺寸（GB/T11544-1997）型号YZABCDE顶宽b6101317223238节宽bp5.38.51114192732高度h4.06.08.011141923楔角40每米质量q/(kg/m)0.020.060.100.170.300.620.90V 带分为普通 V 带、窄 V 带、联组 V 带、齿形 V 带等多种类型，其中普通 V 带应用最广。本次设计选用普通 V 带。(1)带的结构由强力层、压缩层和包封层组成，见图 3.4。承受负载拉力的主要是强力层，由橡胶构成的上下部分压缩层承受弯曲时的拉伸和压缩，强力层由化学纤维做成帘布芯或绳芯。绳芯结构的强力层柔软、易弯曲，寿命也长，可用于较小的带轮。如图 3.5，当带受纵向弯曲时，在带中保持原长度不变的周线称为节线；由全部节线构成的面称为节面。带的节面宽称为节宽（bp），节宽在带受纵向弯曲时其长度是不变的。V 带轮上，与带轮轮槽的基准宽度相对应的带轮直径称为基准直径 d（见表 3.8）。V 带在规定张紧力作用下，位于带轮基准直径上的周线长度为基准长度 Ld。普通 V 带的基准长度系列和带长修正系数如表 3.2。黑龙江工程学院本科生毕业设计14 图3.4 带的结构图图3.5 带的受力图表 3.2 V 带基准长度 Ld 和带长修正系数 KL基准长度普通V带Ld/mmYZABC4000.960.794501.000.805001.020.815600.826300.840.817100.860.838000.900.859000.920.870.8210000.940.890.8411200.950.910.8612500.980.930.8814001.010.960.9016001.040.990.920.8318001.061.010.950.8620001.081.030.980.88(2)单根普通 V 带的许用功率在传动过程中，一旦带在带轮上打滑或带发生疲劳损坏（如脱层、撕裂或拉断），带传动就无法完成运动不能传递动力。因此带传动的设计准则应同时考虑这两方面的因素，既保证带不打滑，又具有一定的疲劳寿命。为了保证带传动不出现打滑，单根普通 V 带能传递的功率1000)11 (1000)11 (110veAveFPff(3.1) 式中：A 为单根普通 V 带的横截面积。为了使带具有一定的疲劳寿命，应使 (3.2)1maxcb故紧边拉应力黑龙江工程学院本科生毕业设计15 (3.3)cb1式中：为带的许用应力。将(3.3)代入公式（3.1）得带传动在既不打滑又有一定寿命时，单根 V 带能传递的功率kWAvePfcb1000)11)(0(3.4)影响带传动工作情况的因素有很多，用(3.4)算出的功率 P0 为单根 V 带的某一特定条件下的功率。这一特定条件是：载荷平稳、包角、带长 Ld 为特定长度、抗拉体为化学纤维绳芯结构的条件下，这一特定条件下的单根普通 V 带所能传递的功率 P0 为基本额定功率。见表 3.3。表 3.3 单根普通 V 带的基本额定功率 P0型号小带轮基准直径d1/mm 小带轮转速n1/(r/min)20002400280032003600400050006000500.200.220.260.280.300.320.340.31560.250.300.330.350.370.390.410.40630.320.370.410.450.470.490.500.48710.390.460.500.540.580.610.620.56800.440.500.560.610.640.670.660.61Z900.480.540.600.640.680.720.730.56表 3.4 包角修正系数K包角/(0)1180170160150140130120110 K1.000.980.950.920.890.860.820.78 表 3.5 单根普通 V 带 i 1 时额定功率的增量0P传动比i小带轮轮速n1(r/min)1.00-1.011.02-1.041.05-1.081.09-1.121.13-1.181.19-1.241.25-1.341.35-1.511.52-1.9924000.000.000.000.000.000.000.000.000.010.017300.000.000.000.000.000.000.010.010.010.028000.000.000.000.000.010.010.010.010.020.029800.000.000.000.010.010.010.010.020.020.0212000.000.000.010.010.010.010.020.020.020.0314600.000.000.010.010.010.020.020.020.020.03Z28000.000.010.020.020.030.030.030.040.040.04黑龙江工程学院本科生毕业设计16对于上述特定条件不同的工作条件，单根普通 V 带所能传递的功率是在单根普通 V 带基本额定功率 P0 值的基础上加以修正得到的。修正后即得实际工作条件下，单根 V 带所能传递的功率P0称为许用功率。LKKPPP)(000(3.5)式中：功率增量，考虑传动比 i 1 时，带在大轮上的弯曲应力较小，0P带在寿命相同条件下，可增大传递的效率。普通 V 带的值见表 3.4；0P 包角修正系数，考虑时对传动能力的影响，见表 3.5K01180 带长修正系数，考虑带长不为特定长度时，带长度对传动能力的LK影响，见表 3.2。3、V 带传动的设计带传动设计的原始数据一般有：传动用途，载荷性质，传递的额定功率 P，带轮的转速，带传动外廓尺寸的要求。普通 V 带传动的设计任务主要是：选择合理的传动参数，确定 V 带型号，长度和根数，确定带轮的材料和尺寸。普通 V 带的设计步骤如下.表 3.6 工作情况系数 KA 原动机电动机（交流启动、三角启动、直流并励）、四缸以上的内燃机电动机（联机交流启动、直流复励或串励）、四缸以下的内燃机每天工作小时数/h载荷性质工作机16 16载荷变动很小液体搅拌机、通风机和鼓风机、轻负荷输送机 1.0 1.1 1.2 1.1 1.2 1.3载荷变动小带式输送机、通风机发电机 1.1 1.2 1.3 1.2 1.3 1.4载荷变动较大制砖机、往复式水泵和压缩机 1.2 1.3 1.4 1.4 1.5 1.6载荷变动很大破碎机、磨碎机 1.3 1.4 1.5 1.5 1.5 1.8(1)计算功率 Pc已知电动机转速 n1=2825r/min,发电机转速 n2=4000r/min,发电机的输入功P=0.6KW黑龙江工程学院本科生毕业设计17查表 3.6 得 KA=1.0 故Pc= KAP=1.00.6=0.6KW(2)选择 V 带型号选择普通 V 带根据计算功率 Pc=0.6KW 和小带轮转速 n1=2825r/min 此坐标位于 Z 型处，选用Z 型计算(3)求大、小带轮基准直径 d1、d2由表 3.7 d2 应不小于 50 现取 d2=75mm 得mmndnd10775)015. 01 (28254000)1 (1221误差故允许。%51.44|1.44-1.469|i表 3.7 V 带轮基准直径系列型号YZABC最小基准直径dmin/mm205075125200注：V带轮的基准直径系列为20 22.4 25 28 31.5 35.5 40 45 50 56 63 71 75 80 85 90 95 100 106 112 118等。(4)验算带速 V smndV/7 .1510006040007510006022带速在 525m/s 范围内，合适(5)求 V 带基准长度 Ld 和中心距 a初步选取中心距 a0 a0=1.4(d1+d2)=1.4(108+75)=256.2mm取 a0=300mm0.7(d1+d2)=128mm a060 - - - -38对应的d - 80 118190 315黑龙江工程学院本科生毕业设计19图3.4 V带轮图4、V 带轮结构设计根据表 3.8d1=2d=219=38mm L=2d=219=38mm。基准直径 dd=108mm da=dd+2ha=108+22=112mmb=8.5mm ha=2 hf=7.0e=12 f=7 =5.5B=2f=27=14 =340。带轮如图 3.4 所示。3.4.3 键的选择由于 d=19mm所以根据机械设计手册选择 A 型键键 6638 GB/T1096-200310。3.5 本章小结本章首先设计了实验台的台架、台面，并确定了附属件的定位，着重论述了 V带轮的设计与校核，最后确定了本实验台所能实现的功能黑龙江工程学院本科生毕业设计20第 4 章电器实验台的故障检修4.1 基本测量技术万用表是在检修电路时，最长使用的测量工具。下面介绍一下使用指针式万用表对汽车电器中常用电子元件的测量方法。4.1.1 电阻检测法电阻检测法又称测电阻法。该方法操作简单、安全，但只适用于对分离元件的故障检测。具体操作步骤如下：1、了解待检测元件的正常电阻特性不同，要用电阻检测法检测元件故障，首先就要了解被测元件的正常电阻值。当然对汽车器件电阻值的了解，很多时候并不需要严格查对厂家数据标准，而只需大致了解普通电器(如灯泡、线圈等)电阻变化规律(功率越大阻值越小)、阻值范围（零点几欧至百欧左右)和特殊器件(如开关、导线、电子器件)的电阻特性要求即可。2、万用表电阻档测量待检元件电阻值，测量前应针对不同元件的电阻值数量级别选择不同量程，再进行测量。对电子元件要调换表笔分别测其正、反向电阻(注意在量程选择后，测量前对万用表内电阻校零。)黑龙江工程学院本科生毕业设计213、用测量值与元件的正常电阻值比较，并判断检测元件的故障：（1）二者相等（或在允许范围内近似相等），说明器件无故障。（2）测量值为无穷大，说明断路（测量值比正常值明显增大，说明接触不良)。（3）测量值为 0，说明短路(测量值比正常值明显小，说明局部短路)。 4.1.2 电压检测法电压检测法又称测电压法，它适用于对整体电路(全电路)断路故障部位的判断，具体操作如下：1、开关闭合，让电路通电(带电)。2、把万用表档位选择开关置于直流 50V 档。3、把万用表黑表笔搭铁，红表笔从电源正极开始，按电流的流经电路的先后顺序依次移动。凡指针指示 12V 的部位都无故障。若表笔移动到某处时，指针指示值忽然变为 0 或明显减小，则此处即为故障所在，指示值为 0，说明断路；指示值明显减小，说明接触不良。4.2 汽车电路检修方法4.2.1 直观诊断法汽车电路发生故障时，有时会出现冒烟、火花、异响、焦臭、发热等异常现象。这些现象可通过人的眼、耳、鼻、身感觉到，从而可以直接判断出故障所在部位。例如汽车行驶中，突然发现转向灯和转向指示灯均不亮故障，用手一摸，发现闪光器发热烫手，说明闪光器以被烧坏11。4.2.2 断路法汽车电路设备发生搭铁(短路)故障时，可以用断路法判断，即将怀疑有的搭铁故障的电路段断路后，根据电器设备中搭铁故障是否还存在，判断电路搭铁的部位和原因。如行驶时，听到电喇叭长呜，则可以将继电器“按钮”接线柱上的导线拆开，此时如果喇叭停鸣，则说明喇叭按钮至继电器这段电路中有搭铁现象。4.2.3 短路法汽车电路中出现断路故障，还可以用短路法判断，即用起子或导线将被怀疑有断踏故障的电路短接，观察仪表指针变化或电器设备工作状况，从而判断出该电路中是否存在断路故障。例如怀疑汽车电路中的各种开关有故障，可用导线短接来判断开关是好还是坏。4.2.4 试灯法试灯法就是用一只车用灯泡作为试灯，检查电路中有无电路故障。例如用试灯的一端和交流发电机的“电枢”接线柱连接，另一端搭铁。如果灯不亮，说明蓄电池至黑龙江工程学院本科生毕业设计22交流发电机“电枢”接线柱间有断路现象；若灯亮，说明该段线路良好。4.2.5 仪表法观察汽车仪表板上的电流表、水温表、燃油表、机油压力表等的指示情况，判断电路中有无故障。4.3 本章小结本章介绍了本实验台的检测方法。学生可以运用不同的检测方法进行检测。第 5 章威驰电器实验台的功能开发作为有一定使用年限的教学设备，实验台的后续功能开发是很有必要的。本设计主要是从以下几方面入手。第一、设备本身进行升级前面我们已经对汽车电子技术的发展有了较为详细的认识，看见未来电子设备的发明创造会越来越快，随之更替的速度也会加速，这对已经完成制作的实验台无疑是难以跟上其步伐的。这时只有对其升级，在其原有设备的基础上对淘汰较快的进行更换，以达到充分利用设备潜能的目的，不断的延续实验台的使用寿命，减少不必要的资金投入。第二、通过预留外界端口或是对其控制线路进行可行范围内的改造这样做可以对一些原本不能在实验台实现的功能进行演示，让同一个实验台可以完成多个实验项目，就好象又为此购置了一个实验台一样，符合经济性的要求。例如，在实验台接有自诊断端口接头，一旦接上转用的诊断设备就能实现模拟的诊断过程，充分展示数据流功能。如果有相应的发动机实验台架，将其进行连接，便能真正的演示汽车的大部分使用工况，这实际上是对已有台架的功能进行的很大的扩充。第三、实验台的控制功能升级根据汽车电器系统中使用的传感器的工作特性,利用单片机编程模拟信号,同时实黑龙江工程学院本科生毕业设计23现相应的演示功能。并且在信号调试过程中了解车用电器系统信号的特征,完善实验台电器系统装备,实现电器系统,电控系统功能合一。同时在故障诊断能力提出更高的要求,能够在更大程度加强对于学生工程实践应用能力的培养。汽车行业的迅猛发展,汽车控制装备的广泛应用,势必对汽车相关专业从业人员的素质要求越来越高。为更好的适应电子技术的更新,丰田威驰轿车实验台对于提升学生的工程实践能力会将起到巨大的作用。第四、用单片机根据各个传感器的工作特性，利用单片机或是其他的模拟设备对其采集信号、传输信号、反馈信号的功能进行全程模拟，只要程序编的到位就能脱离实际的发动机实验强大的功能模拟。这样做还具有许多的优点：1、单片机系统结构小，质量轻，可以在不更换台架的基础上，安装在同一个台架上；2、硬件的购置费用低经济上成为可能；3、功能强大，可以通过系统外围设备任意输入数据，模拟各个工况的情况；4、操作简单、方便、快捷，甚至避免了噪音和尾气对教学实验室的污染，硬性教学环境。以上均是实验台可以的实际开发的理论方向。黑龙江工程学院本科生毕业设计24结论本设计根据汽车电器实验台的设计方法，确定了实验台的总体设计方案，先后进行台面、台架、电动机、V 带、带轮、电路结构设计和校核，并运用 AutoCAD 软件绘制出主要零部件的工程图和装配图。设计威驰汽车电器实验台。本课题设计的实验台，配备全车电器实体总成以及相关辅助原件、可演示全车电器系统的整个工作过程，通过原车组合仪表和 LED 灯动态显示电器系统的工作原理及运行过程，可模拟实际运行工况设置多种常见故障（如左前大灯近光、右前大灯近光、左前大灯远光、右前大灯远光、左侧转向灯、右侧转向灯、前雾灯、后雾灯、倒车灯、制动车灯、喇叭音响等）。钢结构支架焊接经喷塑工艺制作，安全可靠、坚固耐用，万向脚轮方便教学。本实验台结构合理，符合实际应用，但此设计过程仍有许多不足，在设计结构尺寸时，有些设计参数是采用实际测量的方法得出，这样就带来了一定的误差。另外，在某些方面，由于时间问题，做得还不够仔细，恳请各位老师同学给予批评指正。黑龙江工程学院本科生毕业设计25参考文献1 魏春源汽车电气与电子.M. 北京理工大学出版社 2004.72 戴冠军丰田轿车电控系统维修手册.M. 机械工程出版社 2002.73 鲍宇孙中平徐本财捷达汽车电器试验台.J.交通科技与经济 2007 94 王宗秀丰田威驰发动机电控系统电路图.J.汽车维修技师 2004 5 邵贝贝龚光华等单片机认识与实践.M. 北京航空航天大学出版社 2006 86 张桂红单片机原理与应用.M. 福建科学技术出版社 2007 27 刘同雨，谢云叶单片机在机动车点火系统中的应用.J.拖拉机与农用运输车 2005 28 徐鑫国产 TQD-2 型汽车电器实验台改进方法.J.实验室研究与探索 2003.109 李俄收，吴文民汽车点火系统的种类和特点.J. 汽车电器 200310 范伟单片机的应用与发展.J.佳木斯工学院学报 1999.911 徐春华牛继高汽车电子技术的发展和单片机的应用.J.2007.1112 TOYATA 威驰电路图.J. 丰田汽车公司 200213 TOYATA VIOS 修理手册（上下册）.J.丰田汽车公司 2002 14 The automotive ignition system. J. By: Hayden, Howard C. Physics Teacher, Feb96, Vol. 34 Issue 215System-on-a-Programmable-Chip Development Platforms in the Classroom .J. By: 黑龙江工程学院本科生毕业设计26Hall, Tyson S.; Hamblen, James O. IEEE Transactions on Education, Nov2004, Vol. 47 Issue 4, p502-507, 6p; DOI: 10.1109/TE.200416The automotive ignition system .J. By: Hayden, Howard C. Physics Teacher, Feb96, Vol. 34 Issue 2, p90, 4p, 6 Diagrams, 2 Graphs17Ignition.J.Frederickson, Grant A. Library Journal; 01/01/97, Vol. 122 Issue 1, Academic Journal18Mikrokomputery jednouk adowe rodziny MCS-51.J. A Rydzewski -Wydawnictwo NaukowoTechniczne, Warszawa, 1995致谢三个多月的毕业设计结束了，在这三个多月里，经过数次的尝试和修改，在指导老师鲍宇的精心指导下，我的毕业设计顺利完成了，在这次毕业设计中通过我对威驰轿车的教学改装设计，不仅使我对汽车电子控制系统有了进一步了解，使我对传感器原理及控制技术有了进一步的学习，而且使我的理论专业知识得到了加强和巩固，动手操作实践能力也得到了提高，相信这在以后的工作中将对我会有很大的帮助，同时，也让我体会了理论与实践相结合的重要性。这次毕业设计的圆满结束，特别要感谢我的指导教师鲍宇老师，还有帮助过我的所有老师，在我毕业设计的这段时间里，他们都给了我很大的帮助，才使我的毕业设计能顺利地完成。通过这次毕业设计，感觉到我真的学到了很多的东西，使我在大学中学到的知识全部的贯穿起来，对所学知识的应用能力得到了进一步的提高。再次感谢我的指导教师鲍宇老师和各位老师的指点和帮助！黑龙江工程学院本科生毕业设计27附录 1:英文文献AUTO ELECTRIC APPLIANCES1、Starting SystemAutomobile engines are not self-starts. In order to start them, the engine crankshaft must be turned over. To do this, the starter motor receives electrical power form the storage battery. The starter motor then converts this energy into mechanical energy, which it transmits through the drive mechanism to the engines fly wheel.The starter motor draws a great deal of electrical current from the battery. A large starter motor might require 300 to 400 amperes of current. This current flows through the heavy gauge cables that connect the battery to the starter.The drive controls the flow of this current using the starting switch. However, if the cables were routed from the battery to the starting switch and then on to the starter motor, the voltage drop caused b resistance in the cables would be too great. To avoid this problem, the system is designed with two connected circuits: the starter circuit and the control circuit.1.1 The starting safety switchThe starting safety switch is also called a neutral start switch. It is a normally open switch that prevents the starting system from opening when the automobiles transmission is in gear. If the car has no starting safety switch, it is possible to spin the engine with the transmission in gear. This will make the car lurch forward or backward which could be dangerous. Safety switches or interlock devices are used with all automatic transmissions 黑龙江工程学院本科生毕业设计28and on many late-model cars with manual transmissions. The safety switch can be an electrical switch that opens the control circuit if the car is in gear. It can also be a mechanical interlock device that will not let the ignition switch turn to start if the car is in the gear.1.2 Magnetic Switch (Relays and Solenoids)A magnetic switch in the starting system allows the control circuit to open and close the starter circuit. The switch can be a:(1)Relay which uses the electromagnetic field of a coil to attract an armature and close the contact points.(2)Solenoid which uses the electromagnetic field of a coil to pull a plunger into the coil and close the contact points. The plungers movement can also be used to do a mechanical job, such as shifting the starter motor gear in a solenoid-actuated drive.1.3 Starter MotorThe starter motor converts electrical energy from the battery into mechanical energy to turn the engine. It does this through the interaction of magnetic fields. When current flows through a conductor, a magnetic field is formed around the conductor. If the conductor is placed in another magnetic field, the two fields will be weakened at one side and strengthened at the other side. An automotive starter motor has many conductors and uses a lot of current to create enough rotational force to crank the engine.The armature is the collection of conductors that will spin to crank the engine. The starter drive gear is mounted on the armature shaft. The pole pieces are the stationary magnetic fields. The motor housing encloses the armature and pole pieces, holds the bearings that support the armature shaft, and provides the terminals for connecting the motor to the rest of the staring system.2.I gniting SystemThe ignition system on an internal combustion engine provides the spark that ignites the combustible air/fuel mixture in the combustion chamber. The spark consists of an electric are produced by applying a high voltage across the electrodes of a spark plug. This spark must occur near the end of the compression stroke, as the position approaches top dead center (TDC). The cylinders must fire in the proper order and at a precise instant, depending on engine speed, load and temperature conditions.A spark plug consists of a pair of electrodes called the center and ground electrodes, separated by a gap. A spark is produced by applying a high voltage (from approximately 6 KV to 40 KV) between the center electrode and ground. Once the arc is started, a much lower voltage is required to sustain the arc to ignite the air/fuel mixture.The ignition system is divided into two circuits: the primary and the secondary. The primary circuit is the low-voltage side of the system and controls the secondary circuit, 黑龙江工程学院本科生毕业设计29which is the high-voltage side of the system.The following are the basic parts of the primary ignition circuit:(1)Battery and/or alternator. Supplies the low voltage (12V) used to operate the primary circuit.(2)Ignition switch. Key-operated switch used to feed battery voltage to the primary circuit.(3)Primary wires. Low voltage wires used to connect the electrical components of the primary circuit.(4)Ignition coil primary winding. Current flow through the coil produces an electromagnetic field, which is used to induce a high voltage in the secondary coil.(5)Electronic control unit. Contains a switching transistor controlled by a speed sensor and is used to open and close the primary circuit.(6)Speed sensor, or pickup. Produces a pulsating voltage that signals the generation of an ignition spark.The following are the basic parts of a secondary ignition circuit:(1)Ignition coil secondary winding. Has a high voltage (40,000 V or more) induced in it each time the primary magnetic field collapses.(2)Coil wire. Heavily insulated wire that feeds high voltage from the ignition coil to distributor cap.(3)Distributor rotor. Operates in conjunction with the distributor cap to distribute the high voltage from the ignition coil to the individual spark plug wires in the firing order.(4)Distributor cap. Insulated cap that transfers high voltage from the distributor rotor to spark plug wires.(5)Spark plug wire. Heavily insulated wire that carries high voltage from the distributor to the spark plugs.(6)Spark plug. Provides the air gap within the combustion chamber for the high voltage to arc across, thus igniting the air/fuel mixture.Lighting CircuitThe lighting system in a typical automobile includes the headlight, parking lights, direction-signal lights, side marker, stoplights, tail lights, and interior lights.3.1 Main Lighting SwitchThe main lighting switch (sometimes called the headlight switch) is the heart of the lighting systems. It controls the headlights, parking lights, side 黑龙江工程学院本科生毕业设计30marker lights, taillights, license plate light, instrument panel lig
