解放CA1140重型货车万向传动装置设计

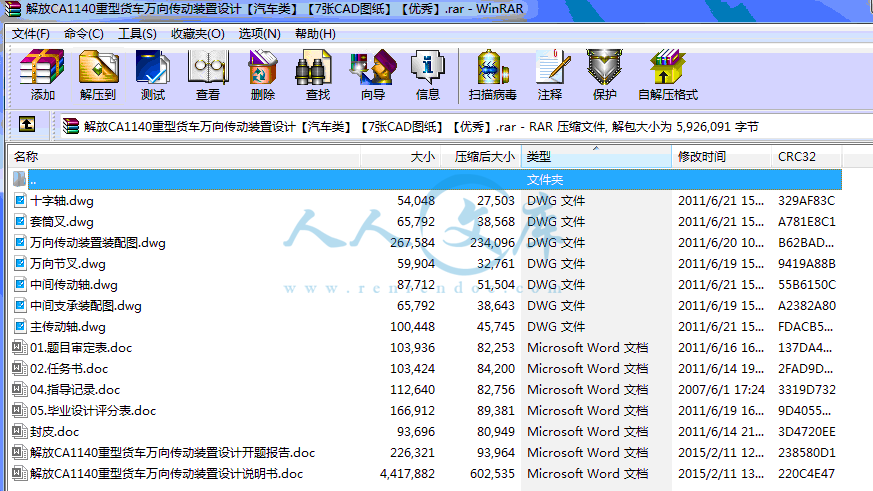

52页 24000字数+说明书+任务书+开题报告+7张CAD图纸【详情如下】

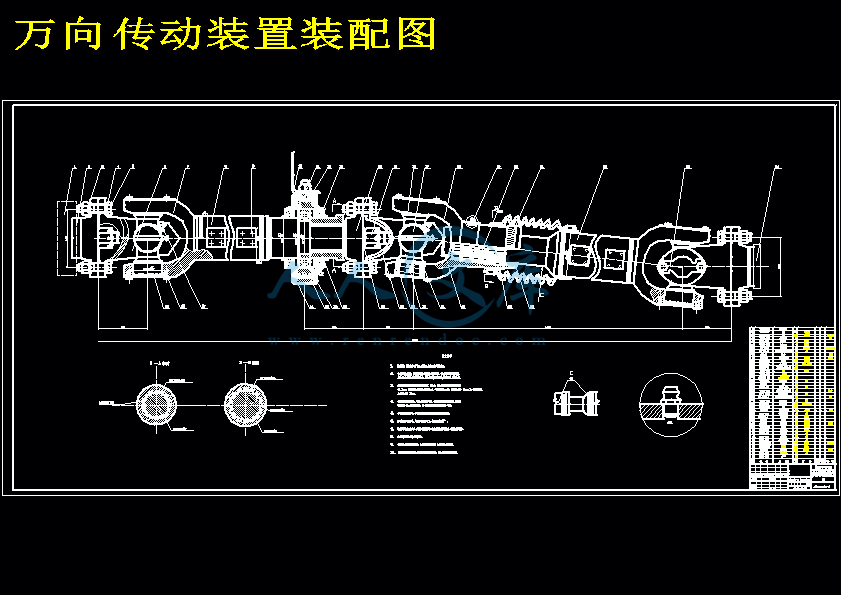

万向传动装置装配图.dwg

万向节叉.dwg

中间传动轴.dwg

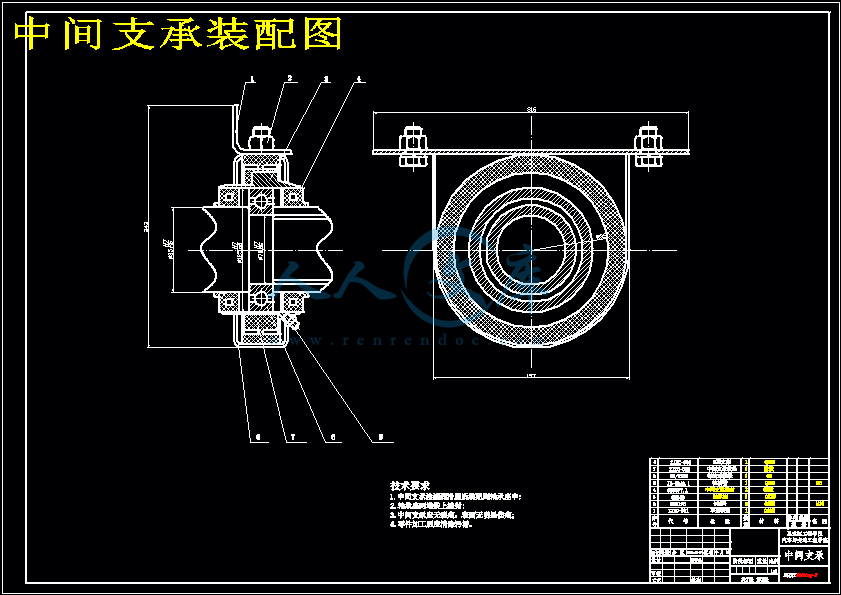

中间支承装配图.dwg

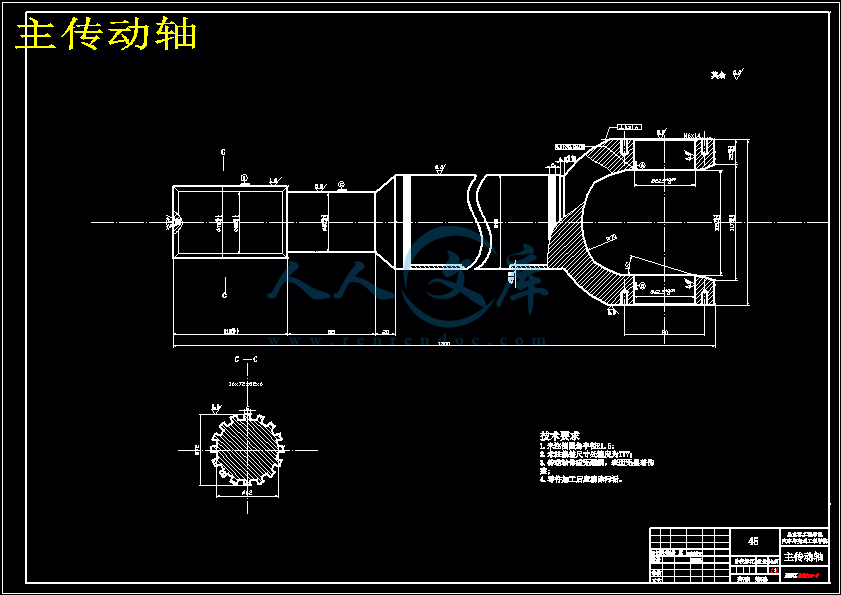

主传动轴.dwg

十字轴.dwg

套筒叉.dwg

封皮.doc

解放CA1140重型货车万向传动装置设计开题报告.doc

解放CA1140重型货车万向传动装置设计说明书.doc

01.题目审定表.doc

02.任务书.doc

04.指导记录.doc

05.毕业设计评分表.doc

摘  要

本毕业设计的任务是对解放CA1140型货车进行万向传动装置的设计、研究。在指导老师的细心指导下,通过对汽车万向传动装置的了解,进一步进行万向传动装置的设计。通过实际的市场调查和客观的实际观察,全面了解万向传动装置的结构,充分了解到万向传动装置的工作原理与意义,及其在汽车行驶中的重要作用。在汽车的正常工作中,是一个必不缺少的部件,也是一个不可替代的关键部件。对于万向传动装置的研究,有很大的发展空间,具有相当大的研究意义。在充分与指导老师讨论、研究后,故选此课题。

在进行设计任务时,分析了万向传动装置类型的,根据题目所要求的原始数据要求,确定了所选用万向传动轴的种类。在初定各个部件的相关尺寸后,根据要求进行了计算和校核,确定了所设计部件的尺寸和参数,并选择了零部件的材料。

关键字:万向节,传动轴,强度,计算,校核

ABSTRACT

This graduation task is on the Jiefang CA1140 type trucks for universal transmission design. In the instructor's careful guidance, through the automotive universal drive unit, further universal design of the drive shaft. Through actual market research and objective observations, a comprehensive understanding of the structure of universal drive shaft to fully understand the universal drive unit works and significance, and its vehicle. In the car's work, is a not missing parts, is a key part. For the study of universal drive shaft, have a high potential for growth, with considerable significance. In fully and instructor to discuss, study, this issue.

The design task, analyzed the universal transmission device type, under the title the required raw data requirements, decide to choose the kind of universal drive shaft. In various parts of the associated YTC sizes depending on the requirements for the calculation and check, determine the design part of dimensions and parameters, and selected parts of the material.

Keywords:Universal joint, Transmission shaft, Strength,Calculation, Check

目  录

摘要 ………………………………………………………………………………………I

Abstract……………………………………………………………………………………II

第1章 绪论 …………………………………………………………………………1

1.1选题的目的和意义 ………………………………………………………………1

1.2国内外研究现状和发展趋势 ……………………………………………………2

第 2 章 设计方案选择 ………………………………………………………………4

2.1万向传动装置基本组成的选择 …………………………………………………4

2.2万向节类型的选择 ………………………………………………………………4

2.3十字轴式万向节结构方案分析 …………………………………………………5

2.4十字轴万向节总成尺寸的确定与强度校核 ……………………………………5

2.5中间支承结构分析与设计 ………………………………………………………6

      2.6本章小结 …………………………………………………………………………6

第3章万向传动轴总成的设计……………………………………………………7

3.1万向传动轴总体概述及传动布置型式的选择 …………………………………7

3.2传动轴断面尺寸的确定与强度校核 ……………………………………………8

       3.2.1传动轴的运动分析 …………………………………………………………8

            3.2.2传动轴的临界转速…………………………………………………………11

            3.2.3传动轴管内外径确定………………………………………………………12

      3.2.4传动轴扭矩强度校核………………………………………………………13

3.3连接花键的设计…………………………………………………………………14

3.3.1主传动轴滑动花键的设计…………………………………………………14

3.3.2中间传动轴连接花键的设计………………………………………………18

3.4本章小结 …………………………………………………………………………20

第4章 万向节总成的设计 ………………………………………………………21

4.1万向节类型的选择………………………………………………………………21

4.2十字轴式万向节的结构分析  …………………………………………………22

      4.2.1十字轴式万向节的结构方案分析  ………………………………………22

      4.2.2十字轴式万向节传动不等速性分析  ……………………………………23

4.3万向节的运动和受力分析  ……………………………………………………24

4.3.1单十字轴万向节的运动和附加弯曲力偶矩的分析 ……………………24

4.3.2双十字轴万向节传动 ……………………………………………………26

4.3.3多十字轴万向节传动 ……………………………………………………27

4.4万向节总成主要参数的确定与强度校核 ……………………………………28

4.4.1十字轴 ……………………………………………………………………28

4.4.2十字轴万向节的滚针轴承 ………………………………………………31

       4.4.3 十字轴万向节的传动效率 ………………………………………………34

4.5连接元件的设计 ………………………………………………………………35

4.5.1连接螺栓 …………………………………………………………………35

4.5.2万向节叉 …………………………………………………………………36

4.6十字轴总成的润滑 ……………………………………………………………38

4.7本章小结 ………………………………………………………………………39

第5章中间支承总成的设计……………………………………………………40

5.1中间支承的结构分析与选择 …………………………………………………40

5.2轴承的选取与校核 ……………………………………………………………41

5.3本章小结 ………………………………………………………………………43

结论………………………………………………………………………………………44

参考文献 ………………………………………………………………………………45

致谢………………………………………………………………………………………46

解放CA1140重型货车原始数据及设计要求

原始数据:

主要参数

额定载荷

(kg)最大总质量

(kg)    最高车速

 (km/h)  最大扭矩

[N· m/(r/min)]额定功率

[kw/(r/min)]

8000 14100      90     608/1800    147/2600

解放CA1140重型货车的一些初定基本参数:

汽车的总长:8005mm 总宽:2476mm 总高;2445mm

变速器传动比:1档-7.287 、2档-4.000、 3档-2.311 、4档-1.548 、5档-1.000 、倒档-6.266

轴距:4750mm

轮距:前轮1972mm , 后轮1820mm

整车整备质量:6100kg

最大总质量:14100kg

传动轴形式:开式,二轴,三十字轴式万向节

第1章 绪  论

 1.1选题的目的和意义

   在重型货车万向传动装置的设计工作中,应充分克服传动效率低、传动部件寿命过短等方面的缺点,吸取在以往设计工作中的教训,大胆开阔视野,充分发挥我们的设计创新能力,利用现有的先进设备,并争取引进更先进的硬件与软件技术,努力与国际接轨,争取开发一条能耗低、低成本、高效率、可靠性高的研究路线。

   同时在降低成本与售价的同时,必须以保证整车性能质量水平为前提,只能提高,不能降低。降低成本与售价, 一方面通过改进设计,简化结构,减少零件,降好自重与材料消耗,另一方面尊通过改善经营管理模式,提高效率,把人员减至最少,让资金周转最快。在设计过程中保证所连接的两轴相对位置在预计范围内变动时,能可靠传动扭矩。保证所连接的两轴能均匀旋转,使夹角变化引起的动载荷在允许范围内。传动效率高、寿命长、结构简单、制造方便。变速器或分动器输出轴与驱动桥输入轴之间普遍采用十字轴万向传动轴。在转向驱动桥中,多采用等速万向传动轴。当后驱动桥为独立的弹性元件,采用万向传动装置。同时也为了综合运用“汽车构造”,“汽车理论”,“汽车设计”等设计专用知识,学习查阅和应用国家标准,培养按国家标准设计应用系统的习惯,熟练掌握汽车结构设计的方法和特点,尤其是万向传动装置设计的方法和特点,为进一步掌握万向传动装置结构设计的一般步骤打下坚实基础。

   如何最优最好的把万向传动装置设计好是我们汽车人需要面对的问题,而其中的基础技术,专利水平则是更需要大力提高的,如果解决重型货车万向传动装置的技术瓶颈,将会大大提高我国的汽车技术水平,不在受制于外国,走自主发展的道路。在当前我国汽车工业还处于以技术引进,加工制造为主的阶段,这要求我们在设计时既要具有前瞻性,又要与实际情况相结合。要有自主开发的能力与信心,以更扎实的理论基础,更专业的基础知识,更强的动手实践能力,更高的综合素质来完实现设计的最终完成。

   通过毕业设计来强化我们对基本知识和基本技能的理解和掌握,培养学生收集资料和调查研究的能力,一定的方案比较、论证的能力,一定的理论分析与设计运算能力,进一步提高应用计算机绘图的能力以及设计计算能力。同时通过重型货车万向传动装置的设计,培养我们综合运用所学知识设计汽车整车及零部件的能力,使我们能熟练掌握重型货车万向传动装置的设计过程;掌握资料的收集和分析、相关参数标准的选择和运用;掌握参数的确定、万向传动装置的布置和计算、设计方案的选择、装配图,零件图的绘制以及设计答辩的全过程。另外对培养我们独立思考问题和解决问题的能力有着极大的帮助,为今后工作做好技术储备,都具有十分重要意义。

第2章 方案的选择

   2.1万向传动装置基本组成的选择

   选定CA1140重型货车车为前置后驱的布置形式,平头驾驶室。因其用途一般,则轴数根据其特点确定为两轴,驱动形式:4х2,后轮驱动。在汽车行驶过程中,由于发动机的振动及不平路面的冲击等因素引起弹性悬架系统的振动,使变速器的输出轴和驱动桥的输入轴相对位置经常变化,故两根轴不能刚性地连接,而必须采用一般由两个十字轴万向节和传动轴组成的万向传动装置。在变速器与驱动桥之间距离较远的情况下,应将传动轴分成两段,并用三个十字轴式刚性万向节连接起来,且在中间传动轴后端加装中间支承。为了避免运动干涉,在传动轴中设有由滑动叉和花键轴组成的伸缩节,以实现传动轴长度的变化。空心传动轴具有较小的质量,能传递较大的转矩,比实心传动轴具有更高的临界转速,所以此传动轴管采用空心传动轴。根据给定的发动机功率、变速器最大传动动比、主速器传动动比计算出最大剪应力和弯曲应力,选取钢材的材料并查得其屈服极限,传动轴临界转速的校核。

2.2万向节类型的选择

对万向节类型及其结构进行分析,并结合CA1140技术要求选择合适的万向节类型。考虑到本毕业设计所针对的车型为重型货车,对其万向传动轴的设计应满足:制造加工容易、成本低,工作可靠承载能力强,使用寿命长,结构简单,调整维修方便等要求,且传动可靠,效率较高,目前允许两传动轴之间的交角一般为15°~20°,在连接角较小时大都使用这种万向节。本设计选用十字轴式刚性万向节,带中间支承的两段式传动轴。

2.3十字轴式万向节结构方案分析

   采用十字轴万向传动轴,为了避免运动干涉,在传动轴中设有由滑动叉和花键轴组成的伸缩节,以实现传动轴长度的变化。空心传动轴具有较小的质量,能传递较大的转矩,比实心传动轴具有更高的临界转速,所以此传动轴管采用空心传动轴。

十字轴式万向节的基本构造,一般由一个十字轴、主动叉、从动叉、滚针轴承及其轴向定位件和橡胶密封件等组成。两个万向节叉上的孔分别松套在十字轴的两对轴颈上。为了减少磨擦损失,提高效率,在十字轴的轴颈处加装有由滚针和套筒组成的滚针轴承。重型汽车有时采取较粗的滚针并分成两段以提高其寿命,也有以滚柱代替滚针的结构。然后,将套筒固定在万向节叉上,以防止轴承在离心力作用下从万向节叉内脱出引起十字轴轴向窜动及避免摩擦发热,有的在十字轴轴端和轴承碗之间加装端面滚针轴承。这样,当主动轴转动时,从动轴既可随之转动,又可绕十字轴中心在任意方向摆动。目前,最常见的滚针轴承轴向定位方式有普通盖板式、弹性盖板式、外卡式、内卡式、瓦盖固定式和塑料环定位式等。

2.4十字轴万向节总成尺寸的确定与强度校核

1、十字轴

车辆行驶时,由于扭矩传递的方向一致,十字轴的受力方向也一致。久而久之,造成十字轴轴颈的单边磨损,随着时间的推移,十字轴受力的一面便会磨损加大,起槽,以致于松旷发响。可以采取将十字轴在相对于原先位置转动90°再使用,这样可以延长使用时间。在组装时应注意将有油嘴的一面朝向传动轴,万向节叉应在十字轴上转动自如,不应有卡滞现象,也不应出现有轴向的间隙。十字轴主要失效形式是轴颈根部断裂,所以设计时应保证该处有足够的抗弯强度。

2、十字轴滚针轴承

滚针轴承的结构分析:汽车万向节用滚针轴承的结构型式较多,但就滚针来说,主要有三种型式:锥头滚针、平头滚针及圆头滚针。为了防止在运输及安装过程中掉针,大多都采用锥头滚针。这种结构的轴承除滚针端头为圆锥形外,还多了一个挡针圈并且在外圈滚道与底道之间加工出基底凹槽,滚针圆锥头靠挡针圈及外圈基底凹槽挡住,从而避免了径向掉针。

3、连接螺栓

   在发动机前置后驱动的汽车中,连接变速器与驱动桥之间的传动轴是靠万向节叉与驱动桥或变速器的法兰盘组成的联轴器来传递转矩的,由于螺栓联接工作时即承受剪切力又承受轴向力,所以需校核抗拉强度,抗剪强度和抗挤压强度。

4、万向节叉

万向节叉与十字轴组成连接支承,在力F作用下产生支承反力,在与十字轴轴孔中心线成截面处,万向节叉承受弯曲和扭转载荷,应对其弯曲应力和扭应力进行校核。

  5、连接花键

  传动轴上的花键应有润滑及防尘措施,花键齿与键槽间隙不易过大,且应按对应标记装配,以免装错而破坏传动轴总成的动平衡。传动轴的伸缩花键一端不应靠近后驱动桥,应靠近中间支承或变速器,以减小其轴向阻力和摩擦。

2.5中间支承结构分析与设计

   在长轴距汽车上,为了提高传动轴临界转速,避免共振以及考虑整车总体布置上的需要,常将传动轴分段。在乘用车中,有时为了提高传动系的弯曲刚度,改善传动系弯曲振动看特性,减小噪声,也将传动轴分成两段。当传动轴分段时,需加设中间支承。中间支承通常安装在车架横梁上或车身底架上,以补偿传动轴轴向和角度方向的安装误差,以及车辆在行驶过程中由于弹性支承的发动机的窜动和车架等变形所引起的位移。目前广泛采用的橡胶弹性中间支承,其结构中采用单列球轴承,橡胶弹性元件能吸收传动轴的振动,降低噪声。这种弹性中间支承不能传递轴向力,它主要承受传动轴因不平衡、偏心等因素引起的径向力,以及万向节上的附加弯矩所引起的径向力。在设计中间支承时,应合理选择橡胶弹性元件的径向刚度,固有频率对应的临界转速 r/min尽可能低于传动轴的常用转速范围,以免共振,保证隔振效果好。许用临界转速为1000~2000r/min,对于乘用车,取下限。当中间支承的固有频率依此数据确定时,由于传动轴不平衡引起的共振转速1000~2000r/mim,而由于万向节上的附加弯矩引起的共振转速为500~1000r/min,这样就避免了中间支承与传动轴的共振。

参考文献

[1]陈家瑞.汽车构造.北京:人民交通出版社,2006.

[2]张洪欣.汽车底盘设计.北京:机械工业出版社,1998.

[3]马兰.机械制图.北京:机械工业出版社,2007.

[4]余志生.汽车理论,北京:机械工业出版社,2000.

[5]《机械设计手册》联合编写组编.机械设计手册,化学工业出版社,2004.

[6]《汽车工程手册》编辑委员会.汽车工程手册,北京:人民交通出版社,2001.

[7]刘惟信.汽车设计.北京:清华大学出版社,2001.

[8]王望予.汽车设计.第4版.北京:机械工业出版社,2004.

[9]周林福.汽车底盘构造与维修.北京:人民交通出版社,2001.

[10]国产重型载货汽车车型及配件目录.中国物资出版社,2001.

[11]Erich Hoepke.载货汽车技术.北京:机械工业出版社,2009.

[12]Julian Happian-Smith. An Introduction to Modern Vehicle Design. Reed Educational and Professional Publishing Ltd ,2002.

[13]卞学良.专用汽车结构与设计.北京:机械工业出版社,2008

[14]F.Schmelz and Graf von H.C.Seherr-Thoss.Universal Joints and Drivershafts.Spring-Verlag Berlin Heidelberg.1992.

[15]仇世侃.刘卷苍.祁东辉.关注汽车工业--我国汽车工业存在的问题及对策思考[J].汽车技术.2008年8期:32-36.

[16]司康.重型载货汽车走出低谷--2004年重卡市场分析及2005年展望[J].重型货车.2005年1期:18-19.

[17]李永钧.2010年上半年汽车进出口高速增长货车整车出口最多重型货车[J].中国汽车市场.2010年4期:57-58.

[18]闻清.重型货车市场:产销提速贡献度大[J].汽车工业研究.2010年4期:47-52.

[19]郑里.重型车市场态势(二)[J].公路运输文摘.2003年11期:44-45.

[20]郭化南.做大做强民族重卡企业[J].走向世界.2008年28期:10-13.

[21]马秋生.机械设计基础.北京:机械工业出版社,2008.

内容简介:
SY-025-BY-1毕业设计(论文)题目审定表指导教师姓名姚佳岩职称副教授从事专业车辆工程是否外聘是否题目名称重型货车万向传动装置设计课题适用专业车辆工程课题类型生产实际 课题简介:(主要内容、意义、现有条件、预期成果及表现形式。) 指导教师签字: 年 月 日教研室意见1选题与专业培养目标的符合度好较好一般较差2对学生能力培养及全面训练的程度好较好一般较差3选题与生产、科研、实验室建设等实际的结合程度好较好一般较差4论文选题的理论意义或实际价值好较好一般较差5课题预计工作量较大适中较小6课题预计难易程度较难一般较易 教研室主任签字: 年 月 日系(部)教学指导委员会意见: 负责人签字: 年 月 日注:课题类型填写 W.科研项目;X.生产(社会)实际;Y.实验室建设;Z.其它。SY-025-BY-2毕业设计(论文)任务书学生姓名胡冰院系汽车与交通工程学院专业、班级车辆工程07-10指导教师姓名姚佳岩职称副教授从事专业车辆工程是否外聘是否题目名称重型货车万向传动装置设计一、设计(论文)目的、意义汽车万向传动装置一般由万向节和传动轴组成,有时还需加装中间支承。主要是实现汽车上任何一对轴线相交且相对位置经常变化的转轴之间的动力传递。万向传动装置除用于汽车的传动系统外,还可用于动力输出装置和转向操纵装置。因此,万向传动装置的结构型式选择、设计参数选取及设计计算对汽车的设计极其重要。通过万向传动装置设计熟悉汽车万向传动装置的结构、性能及设计过程。课题综合运用了机械设计、工程材料、汽车设计、汽车构造、CAD绘图等知识。二、设计(论文)内容、技术要求(研究方法)设计内容 (1)万向节,万向传动轴的结构形式选择(2)万向节,万向传动轴的基本参数选择与设计计算(3) 校核万向传动轴的临界转速等(4)用CAD画装配图和零件图。技术要求(研究方法)(1) 充分利用图书馆及现有的资源收集资料,调研了解万向传动装置的组成、功用,掌握CAD制图的规范及要求,了解国内外万向传动装置的发展状况 (2) 到生产车间及实验室了解万向传动装置的构造,各零部件的装配位置(3) 编写课题研究大纲和开题报告(4) 选择基本参数并对各参数进行设计与计算(5) 遵守设计进度的安排,设计结构要合理、CAD制图要规范、说明书按毕业设计的要求编写,书写规范,保质保量的完成毕业设计的任务。三、设计(论文)完成后应提交的成果CAD装配图和零件图,合计CAD零号图纸三张说明书一份,字数不少于1.5万字四、设计(论文)进度安排(1)收集资料,调研,撰写开题报告 第一周(2)周四交开题报告,实习了解万向传动装置的构造 第二周(3)完成各参数的设计、计算和校核工作,至少应有装配图的草图 第三周第七周(4)中期检查,画装配图和零件图 第八周(5)画装配图和零件图,编写说明书 第九周第十一周(6)交毕业设计说明书和装配图、零件图,修改 第十二周(7)毕业设计指导教师审核 第十三周(8)毕业设计修改 第十四周 (9)毕业设计评阅教师评阅或预审 第十五周 (10) 毕业设计修改 第十六周 (11)毕业设计答辩 第十七周五、主要参考资料1陈家瑞. 汽车构造 .北京:人民交通出版社,20062张洪欣.汽车底盘设计.北京:机械工业出版社19983龚溎义.机械设计课程设计图册.北京:高等教育出版社,19894余志生.汽车理论,北京:机械工业出版社,20005机械设计手册联合编写组编.机械设计手册,化学工业出版社,20046汽车工程手册编辑委员会.汽车工程手册,北京:人民交通出版社,20017刘惟信.汽车设计.北京:清华大学出版社,20018王望予.汽车设计.第3版.北京:机械工业出版社,2000六、备注指导教师签字:年 月 日教研室主任签字: 年 月 日SY-025-BY-4毕业设计(论文)指导记录日期地点指导方式指导记录(指导内容、存在问题及解决思路)学生(记录人)签名: 指导教师签名:日期地点指导方式指导记录(指导内容、存在问题及解决思路)学生(记录人)签名: 指导教师签名:日期地点指导方式指导记录(指导内容、存在问题及解决思路)学生(记录人)签名: 指导教师签名:毕业设计指导教师评分表学生姓名胡冰院系汽车与交通工程学院专业、班级车辆工程07-10指导教师姓名姚佳岩职称副教授从事专业车辆工程是否外聘是否题目名称重型货车万向传动装置设计序号评 价 项 目满分得分1选题与专业培养目标的符合程度,综合训练情况;题目难易度102题目工作量;题目与工程实践、社会实际、科研与实验室建设等的结合程度103综合运用知识能力(设计涉及学科范围,内容深广度及问题难易度);应用文献资料能力154设计(实验)能力;计算能力(数据运算与处理能力);外文应用能力205计算机应用能力;对实验结果的分析能力(或综合分析能力、技术经济分析能力)106插图(图纸)质量;设计说明书撰写水平;设计的实用性与科学性;创新性207设计规范化程度(设计栏目齐全合理、SI制的使用等)58科学素养、学习态度、纪律表现;毕业论文进度10得 分 X= 评 语:(参照上述评价项目给出评语,注意反映该论文的特点)工作态度: 好 较好 一般 较差 很差研究能力或设计能力:强 较强 一般 较弱 很弱工作量: 大 较大 适中 较少 很少说明书规范性: 好 较好 一般 较差 很差图纸规范性: 好 较好 一般 较差 很差成果质量(设计方案、设计方法、正确性)好 较好 一般 较差 很差其他: 指导教师签字: 年 月 日 毕业设计评阅人评分表学生姓名胡冰专业班级车辆工程指导教师姓名姚佳岩职称副教授题目重型货车万向传动装置设计评阅组或预答辩组成员姓名出席人数序号评 价 项 目满分得分1选题与专业培养目标的符合程度,综合训练情况;题目难易度102题目工作量;题目与工程实践、社会实际、科研与实验室建设等的结合程度103综合运用知识能力(设计涉及学科范围,内容深广度及问题难易度);应用文献资料能力154设计(实验)能力;计算能力(数据运算与处理能力);外文应用能力255计算机应用能力;对实验结果的分析能力(或综合分析能力、技术经济分析能力)156插图(图纸)质量;设计说明书撰写水平;设计的实用性与科学性;创新性207设计规范化程度(设计栏目齐全合理、SI制的使用等)5得 分 Y= 评 语:(参照上述评价项目给出评语,注意反映该论文的特点)回答问题: 正确 基本正确 基本不正确 不能回答所提问题研究能力或设计能力:强 较强 一般 较弱 很弱工作量: 大 较大 适中 较少 很少说明书规范性: 好 较好 一般 较差 很差图纸规范性: 好 较好 一般 较差 很差成果质量(设计方案、设计方法、正确性)好 较好 一般 较差 很差其他: 评阅人或预答辩组长签字: 年 月 日注:毕业设计(论文)评阅可以采用2名评阅教师评阅或集体评阅或预答辩等形式。毕业设计答辩评分表学生姓名胡冰专业班级车辆工程指导教师姚佳岩职 称副教授题目重型货车万向传动装置设计 答辩时间月 日 时答辩组成员姓名出席人数6序号评 审 指 标满分得分1选题与专业培养目标的符合程度,综合训练情况,题目难易度、工作量、与实际的结合程度102设计(实验)能力、对实验结果的分析能力、计算能力、综合运用知识能力103应用文献资料、计算机、外文的能力104设计说明书撰写水平、图纸质量,设计的规范化程度(设计栏目齐全合理、SI制的使用等)、实用性、科学性和创新性155毕业设计答辩准备情况56毕业设计自述情况207毕业设计答辩回答问题情况30总 分 Z= 答辩过程记录、评语:自述思路与表达能力:好 较好 一般 较差 很差回答问题: 正确 基本正确 基本不正确 不能回答所提问题研究能力或设计能力:强 较强 一般 较弱 很弱工作量: 大 较大 适中 较少 很少说明书规范性: 好 较好 一般 较差 很差图纸规范性: 好 较好 一般 较差 很差成果质量(设计方案、设计方法、正确性)好 较好 一般 较差 很差其他: 答辩组长签字: 年 月 日毕业设计(论文)成绩评定表学生姓名胡冰性别男院系汽车与交通工程学院专业车辆工程班级07-10设计(论文)题目重型货车万向传动装置设计平时成绩评分(开题、中检、出勤)指导教师姓名职称指导教师评分(X)评阅教师姓名职称评阅教师评分(Y)答辩组组长职称答辩组评分(Z)毕业设计(论文)成绩百分制五级分制答辩委员会评语:答辩委员会主任签字(盖章): 院系公章: 年 月 日注:1、平时成绩(开题、中检、出勤)评分按十分制填写,指导教师、评阅教师、答辩组评分按百分制填写,毕业设计(论文)成绩百分制=W+0.2X+0.2Y+0.5Z 2、评语中应当包括学生毕业设计(论文)选题质量、能力水平、设计(论文)水平、设计(论文)撰写质量、学生在毕业设计(论文)实施或写作过程中的学习态度及学生答辩情况等内容的评价。优秀毕业设计(论文)推荐表题 目重型货车万向传动装置设计类别毕业设计学生姓名胡冰院(系)、专业、班级汽车与交通工程学院 车辆工程 07-10指导教师姚佳岩职 称副教授设计成果明细:答辩委员会评语:答辩委员会主任签字(盖章): 院、系公章: 年 月 日备 注: 注:“类别”栏填写毕业论文、毕业设计、其它毕业设计(论文)过程管理材料题 目重型货车万向传动装置设计学生姓名胡冰院系名称汽车与交通工程学院专业班级车辆工程07-10指导教师姚佳岩职 称副教授教研室汽车运用与维修教研室起止时间2011年2月28日2011年6月24日教 务 处 制SY-025-BY-3毕业设计(论文)开题报告学生姓名院系汽车与交通工程学院专业、班级车辆工程0710班指导教师姓名职称副教授从事专业车辆工程是否外聘是否题目名称重型货车万向传动装置设计一、课题研究现状、选题目的和意义研究现状:当今,汽车万向传动装置一般由万向节和传动轴组成,有时还需加装中间支承。主要是实现汽车上任何一对轴线相交且相对位置经常变化的转轴之间的动力传递。万向传动装置除用于汽车的传动系统外,还可用于动力输出装置和转向操纵装置。万向传动装置设计的合理与否直接影响传动系的传动性能。选用与布置的不当会给传动系增添不必要的和设计未能估算在内的附加动负荷,可能导致传动系不能正常运转和早期损坏,只有合理的设计,才能保证汽车在各种工况和路面条件情况下可靠的传递动力。并且汽车万向传动装置是汽车底盘传动系的主要总成之一,在工作中承受着巨大的转矩和动负荷。经长期使用后,技术状况会发生变化,从而将直接影响发动机动力的传递,降低传动效率,加剧燃料消耗,加速轮胎磨损,同时还会影响变速器和驱动桥的正常工作。万向传动装置的类型可分为闭式和开式两种。闭式万向传动装置采用单万向节,传动轴被封闭在套管中,套管与车架做球铰连接,而与驱动桥固定连接。其最大特点是传动着外壳作为推力管来传递汽车的纵向力,从而使传动轴外壳起到了悬架系统导向机构中纵向摆臂的作用,这对于其后悬架拆用螺旋弹簧作为弹性元件是十分必要的。而开式万向传动装置结构简单,重量轻,现代汽车广泛应用开式万向传动装置。根据在扭转方向是否有明显的弹性,万向节分为刚性万向节和挠性万向节。刚性万向节是靠零件的铰链式连接传递动力,又分成不等速万向节,准等速万向节和等速万向节;挠性万向节是靠弹性零件传递动力的,具有缓冲减振作用。而万向传动装置则是重型货车的关键部件之一,也是汽车国产化技术难度较大的部件之一,没有高技术的设备是很难达到要求的。它是汽车前后动力的传动装置,是汽车正常行驶不可或缺的一部分。随着汽车工业100多年的发展历史,万向传动轴的设计形式也得到了很快的发展。目前,国内只有少数合资企业能够具备这样的生产能力,多数国内企业是在根据国外的样件进行开发生产,基本上没有自主的设计开发能力。主要问题是制造门槛低,技术含量要求不高,制造水平参差不齐。重型货车的配置几乎都没达到皮卡的水平,绝大多数功率还不到350马力,排放高,燃油经济性差。而国外重型卡车不仅技术含量很高,甚至有的还高于乘用车水平,同时具备大功率,低排放和比较出色的燃油经济性。展望未来5年,我国经济将继续保持高增长速度,我国的经济转型也将继续向前推动,国家对基本建设投资的力度加大,尤其是重型汽车生产企业。近几年,随着国内重型载货汽车生产企业与国外重型载货汽车生产企业技术交流、合资合作的加强及发展,以及国内重型载货汽车生产企业为适应市场竞争的需要,研发工作受到广泛重视,在汽车舒适性、安全性、动力性、经济性、可靠性和环保性等方面取得了一定进步。据统计,全国主要25家重卡车企的产能已经达到100万辆以上,在3-5年之后,预计国产重卡的产销量将膨胀达到150200万辆,市场将饱和过剩,铺张浪费,竞争将变得更加惨烈,届时将会有一半的重卡车企遭到淘汰。随着公路和铁路建设,现代物流业和节能减排工程以及民生工程的实施到位,必将为紧系国民经济建设的重卡产业带来新的发展机遇。无数的事实证明,如果我们没有自主创新的最终结果就是企业的发展强烈的依赖别人,落得极为被动的局面,因此我们应该清楚地认识到:在经济全球化的今天,技术并不能全球化,核心技术是买不来的,尤其像万向传动装置等技术,我们基本处于引进来照着搬的套路来的,在大量引进的同时,也失去了很多自主发展的机会,我国应掌握万向传动装置的核心技术,提高制造核心部件的能力,降低损耗,成本和投资风险。所以,必须把提高自主创新能力放在首位,加强我们的自己技术水平,努力做到最好。选题目的: 在重型货车万向传动装置的设计工作中,应充分克服传动效率低、传动部件寿命过短等方面的缺点,吸取在以往设计工作中的教训,大胆开阔视野,充分发挥我们的设计创新能力,利用现有的先进设备,并争取引进更先进的硬件与软件技术,努力与国际接轨,争取开发一条能耗低、低成本、高效率、可靠性高的研究路线。 同时在降低成本与售价的同时,必须以保证整车性能质量水平为前提,只能提高,不能降低。降低成本与售价, 一方面通过改进设计,简化结构,减少零件,降好自重与材料消耗,另一方面尊通过改善经营管理模式,提高效率,把人员减至最少,让资金周转最快。在设计过程中保证所连接的两轴相对位置在预计范围内变动时,能可靠传动扭矩。保证所连接的两轴能均匀旋转,使夹角变化引起的动载荷在允许范围内。传动效率高、寿命长、结构简单、制造方便。变速器或分动器输出轴与驱动桥输入轴之间普遍采用十字轴万向传动轴。在转向驱动桥中,多采用等速万向传动轴。当后驱动桥为独立的弹性元件,采用万向传动装置。同时也为了综合运用“汽车构造”,“汽车理论”,“汽车设计”等设计专用知识,学习查阅和应用国家标准,培养按国家标准设计应用系统的习惯,熟练掌握汽车结构设计的方法和特点,尤其是万向传动装置设计的方法和特点,进一步掌握万向传动装置结构设计的一般步骤打下坚实基础。选题意义: 如何最优最好的把万向传动装置设计好是我们汽车人需要面对的问题,而其中的基础技术,专利水平则是更需要大力提高的,如果解决重型货车万向传动装置的技术瓶颈,将会大大提高我国的汽车技术水平,不在受制于外国,走自主发展的道路。在当前我国汽车工业还处于以技术引进,加工制造为主的阶段,这要求我们在设计时既要具有前瞻性,又要与实际情况相结合。要有自主开发的能力与信心,以更扎实的理论基础,更专业的基础知识,更强的动手实践能力,更高的综合素质来完实现设计的最终完成。 通过毕业设计来强化我们对基本知识和基本技能的理解和掌握,培养学生收集资料和调查研究的能力,一定的方案比较、论证的能力,一定的理论分析与设计运算能力,进一步提高应用计算机绘图的能力以及设计计算能力。同时通过重型货车万向传动装置的设计,培养我们综合运用所学知识设计汽车整车及零部件的能力,使我们能熟练掌握重型货车万向传动装置的设计过程;掌握资料的收集和分析、相关参数标准的选择和运用;掌握参数的确定、万向传动装置的布置和计算、设计方案的选择、装配图,零件图的绘制以及设计答辩的全过程。另外对培养我们独立思考问题和解决问题的能力有着极大的帮助,为今后工作做好技术储备,都具有十分重要意义。二、设计(论文)的基本内容、拟解决的主要问题基本内容: (1)重型货车万向传动装置的原始数据及设计要求 (2)重型货车万向节,万向传动轴的结构形式选择 (3)重型货车万向节,万向传动轴的基本参数选择与设计计算(4)校核万向传动轴的临界转速,扭矩强度等(5)对中间支承结构进行分析与设计计算分析 (6)万向传动装置的总成尺寸的确定与强度校核(7) 用CAD画装配图和零件图,合计CAD图纸三张零号图解决问题:(1) 解决万向传动装置所连接的两轴的夹角及相对位置在一定范围内变化时,不能可靠稳定的传递动力的问题。(2) 保证所连接的两轴尽可能等速运转,解决由于万向节夹角而产生的载荷振动和噪声,使其应在允许的范围之内,并在使用车速内不产生共振现象。(3) 应保证传动效率高,使用寿命长,结构简单,制造方便,制造方便,维修容易等。应解决万向传动装置的质量及制造成本等实际问题。(4)应对万向传动装置在工作中的各种情况有所了解,掌握一定的维护技能。三、技术路线(研究方法)(1) 充分利用图书馆及现有的资源收集资料,调研了解万向传动装置的组成、功用,掌握CAD制图的规范及要求,了解国内外万向传动装置的发展状况。 (2) 到生产车间及实验室了解万向传动装置的构造,各零部件的装配位置,进一步确定万向传动装置的基本尺寸的选取、材料选择、加工精度、热处理方法和传动过程中的接触应力等工作。(3) 编写课题研究大纲和开题报告,确定设计方向、方案。(4) 选择基本参数并对各参数进行设计与计算,并进行受力分析与校核。(5) 遵守设计进度的安排,设计结构要合理、CAD制图要规范、说明书按毕业设计的要求编写,书写规范,保质保量的完成毕业设计的任务。调研了解万向传动基本状况编写开题报告收集资料万向传动设计万向节计算校核与选择完成总装配图掌握基本信息确定方向传动性能分析传动装置总体布置修改完善全部图纸完成设计说明书四、进度安排(1)收集资料,调研,撰写开题报告 第一周(2)周四交开题报告,实习了解万向传动装置的构造 第二周(3)完成各参数的设计、计算和校核工作,至少应有装配图的草图 第三周-第七周(4)中期检查,画装配图和零件图 第八周(5)画装配图和零件图,编写说明书 第九周-第十一周(6)交毕业设计说明书和装配图、零件图,修改 第十二周(7)毕业设计指导教师审核 第十三周(8)毕业设计修改 第十四周 (9)毕业设计评阅教师评阅或预审 第十五周 (10) 毕业设计修改 第十六周 (11)毕业设计答辩 第十七周五、参考文献1陈家瑞.汽车构造.北京:人民交通出版社,2006.2张洪欣.汽车底盘设计.北京:机械工业出版社,1998.3马兰.机械制图.北京:机械工业出版社,2007.4余志生.汽车理论,北京:机械工业出版社,2000.5机械设计手册联合编写组编.机械设计手册,化学工业出版社,2004.6汽车工程手册编辑委员会.汽车工程手册,北京:人民交通出版社,2001.7刘惟信.汽车设计.北京:清华大学出版社,2001.8王望予.汽车设计.第4版.北京:机械工业出版社,2004.9周林福.汽车底盘构造与维修.北京:人民交通出版社,2001.10国产重型载货汽车车型及配件目录.中国物资出版社,2001.11Erich Hoepke.载货汽车技术.北京:机械工业出版社,2009.12Julian Happian-Smith. An Introduction to Modern Vehicle Design. Reed Educational and Professional Publishing Ltd ,2002.13卞学良.专用汽车结构与设计.北京:机械工业出版社,200814F.Schmelz and Graf von H.C.Seherr-Thoss.Universal Joints and Drivershafts.Spring-Verlag Berlin Heidelberg.1992.15仇世侃.刘卷苍.祁东辉.关注汽车工业-我国汽车工业存在的问题及对策思考J.汽车技术.2008年8期:32-36.16司康.重型载货汽车走出低谷-2004年重卡市场分析及2005年展望J.重型货车.2005年1期:18-19.17李永钧.2010年上半年汽车进出口高速增长货车整车出口最多重型货车J.中国汽车市场.2010年4期:57-58.18闻清.重型货车市场:产销提速贡献度大J.汽车工业研究.2010年4期:47-52.19郑里.重型车市场态势(二)J.公路运输文摘.2003年11期:44-45.20郭化南.做大做强民族重卡企业J.走向世界.2008年28期:10-13.21马秋生.机械设计基础.北京:机械工业出版社,2008.六、备注指导教师意见:签字: 年 月 日毕业设计(论文)开题报告 设计(论文)题目:重型货车万向传动装置设计院 系 名 称: 汽车与交通工程学院 专 业 班 级: 车辆工程07-10班 学 生 姓 名: 导 师 姓 名: 开 题 时 间: 2011年3月10日 指导委员会审查意见: 签字: 年 月 日黑龙江工程学院本科生毕业设计本科学生毕业设计重型货车万向传动装置设计 院系名称: 汽车与交通工程学院 专业班级: 车辆工程 B07-10班 学生姓名: 指导教师: 职 称: 副教授 黑 龙 江 工 程 学 院二一一年六月摘要 本毕业设计的任务是对解放CA1140型货车进行万向传动装置的设计、研究。在指导老师的细心指导下,通过对汽车万向传动装置的了解,进一步进行万向传动装置的设计。通过实际的市场调查和客观的实际观察,全面了解万向传动装置的结构,充分了解到万向传动装置的工作原理与意义,及其在汽车行驶中的重要作用。在汽车的正常工作中,是一个必不缺少的部件,也是一个不可替代的关键部件。对于万向传动装置的研究,有很大的发展空间,具有相当大的研究意义。在充分与指导老师讨论、研究后,故选此课题。在进行设计任务时,分析了万向传动装置类型的,根据题目所要求的原始数据要求,确定了所选用万向传动轴的种类。在初定各个部件的相关尺寸后,根据要求进行了计算和校核,确定了所设计部件的尺寸和参数,并选择了零部件的材料。关键字:万向节,传动轴,强度,计算,校核ABSTRACTThis graduation task is on the Jiefang CA1140 type trucks for universal transmission design. In the instructors careful guidance, through the automotive universal drive unit, further universal design of the drive shaft. Through actual market research and objective observations, a comprehensive understanding of the structure of universal drive shaft to fully understand the universal drive unit works and significance, and its vehicle. In the cars work, is a not missing parts, is a key part. For the study of universal drive shaft, have a high potential for growth, with considerable significance. In fully and instructor to discuss, study, this issue.The design task, analyzed the universal transmission device type, under the title the required raw data requirements, decide to choose the kind of universal drive shaft. In various parts of the associated YTC sizes depending on the requirements for the calculation and check, determine the design part of dimensions and parameters, and selected parts of the material. Keywords:Universal joint, Transmission shaft, Strength,Calculation, CheckIII目录摘要 IAbstractII第1章 绪论 11.1选题的目的和意义 11.2国内外研究现状和发展趋势 2第 2 章 设计方案选择 42.1万向传动装置基本组成的选择 42.2万向节类型的选择 42.3十字轴式万向节结构方案分析 52.4十字轴万向节总成尺寸的确定与强度校核 52.5中间支承结构分析与设计 6 2.6本章小结 6第3章万向传动轴总成的设计73.1万向传动轴总体概述及传动布置型式的选择 73.2传动轴断面尺寸的确定与强度校核 8 3.2.1传动轴的运动分析 8 3.2.2传动轴的临界转速11 3.2.3传动轴管内外径确定12 3.2.4传动轴扭矩强度校核133.3连接花键的设计14 3.3.1主传动轴滑动花键的设计143.3.2中间传动轴连接花键的设计183.4本章小结 20第4章 万向节总成的设计 214.1万向节类型的选择214.2十字轴式万向节的结构分析 22 4.2.1十字轴式万向节的结构方案分析 22 4.2.2十字轴式万向节传动不等速性分析 234.3万向节的运动和受力分析 244.3.1单十字轴万向节的运动和附加弯曲力偶矩的分析 244.3.2双十字轴万向节传动 264.3.3多十字轴万向节传动 274.4万向节总成主要参数的确定与强度校核 284.4.1十字轴 284.4.2十字轴万向节的滚针轴承 31 4.4.3 十字轴万向节的传动效率 344.5连接元件的设计 354.5.1连接螺栓 354.5.2万向节叉 364.6十字轴总成的润滑 384.7本章小结 39第5章中间支承总成的设计405.1中间支承的结构分析与选择 405.2轴承的选取与校核 415.3本章小结 43结论44参考文献 45致谢46第1章 绪 论 1.1选题的目的和意义 在重型货车万向传动装置的设计工作中,应充分克服传动效率低、传动部件寿命过短等方面的缺点,吸取在以往设计工作中的教训,大胆开阔视野,充分发挥我们的设计创新能力,利用现有的先进设备,并争取引进更先进的硬件与软件技术,努力与国际接轨,争取开发一条能耗低、低成本、高效率、可靠性高的研究路线。 同时在降低成本与售价的同时,必须以保证整车性能质量水平为前提,只能提高,不能降低。降低成本与售价, 一方面通过改进设计,简化结构,减少零件,降好自重与材料消耗,另一方面尊通过改善经营管理模式,提高效率,把人员减至最少,让资金周转最快。在设计过程中保证所连接的两轴相对位置在预计范围内变动时,能可靠传动扭矩。保证所连接的两轴能均匀旋转,使夹角变化引起的动载荷在允许范围内。传动效率高、寿命长、结构简单、制造方便。变速器或分动器输出轴与驱动桥输入轴之间普遍采用十字轴万向传动轴。在转向驱动桥中,多采用等速万向传动轴。当后驱动桥为独立的弹性元件,采用万向传动装置。同时也为了综合运用“汽车构造”,“汽车理论”,“汽车设计”等设计专用知识,学习查阅和应用国家标准,培养按国家标准设计应用系统的习惯,熟练掌握汽车结构设计的方法和特点,尤其是万向传动装置设计的方法和特点,为进一步掌握万向传动装置结构设计的一般步骤打下坚实基础。 如何最优最好的把万向传动装置设计好是我们汽车人需要面对的问题,而其中的基础技术,专利水平则是更需要大力提高的,如果解决重型货车万向传动装置的技术瓶颈,将会大大提高我国的汽车技术水平,不在受制于外国,走自主发展的道路。在当前我国汽车工业还处于以技术引进,加工制造为主的阶段,这要求我们在设计时既要具有前瞻性,又要与实际情况相结合。要有自主开发的能力与信心,以更扎实的理论基础,更专业的基础知识,更强的动手实践能力,更高的综合素质来完实现设计的最终完成。 通过毕业设计来强化我们对基本知识和基本技能的理解和掌握,培养学生收集资料和调查研究的能力,一定的方案比较、论证的能力,一定的理论分析与设计运算能力,进一步提高应用计算机绘图的能力以及设计计算能力。同时通过重型货车万向传动装置的设计,培养我们综合运用所学知识设计汽车整车及零部件的能力,使我们能熟练掌握重型货车万向传动装置的设计过程;掌握资料的收集和分析、相关参数标准的选择和运用;掌握参数的确定、万向传动装置的布置和计算、设计方案的选择、装配图,零件图的绘制以及设计答辩的全过程。另外对培养我们独立思考问题和解决问题的能力有着极大的帮助,为今后工作做好技术储备,都具有十分重要意义。 1.2国内外研究现状和发展趋势当今,汽车万向传动装置一般由万向节和传动轴组成,有时还需加装中间支承。主要是实现汽车上任何一对轴线相交且相对位置经常变化的转轴之间的动力传递。万向传动装置除用于汽车的传动系统外,还可用于动力输出装置和转向操纵装置。万向传动装置设计的合理与否直接影响传动系的传动性能。选用与布置的不当会给传动系增添不必要的和设计未能估算在内的附加动负荷,可能导致传动系不能正常运转和早期损坏,只有合理的设计,才能保证汽车在各种工况和路面条件情况下可靠的传递动力。并且汽车万向传动装置是汽车底盘传动系的主要总成之一,在工作中承受着巨大的转矩和动负荷。经长期使用后,技术状况会发生变化,从而将直接影响发动机动力的传递,降低传动效率,加剧燃料消耗,加速轮胎磨损,同时还会影响变速器和驱动桥的正常工作。万向传动装置的类型可分为闭式和开式两种。闭式万向传动装置采用单万向节,传动轴被封闭在套管中,套管与车架做球铰连接,而与驱动桥固定连接。其最大特点是传动着外壳作为推力管来传递汽车的纵向力,从而使传动轴外壳起到了悬架系统导向机构中纵向摆臂的作用,这对于其后悬架拆用螺旋弹簧作为弹性元件是十分必要的。而开式万向传动装置结构简单,重量轻,现代汽车广泛应用开式万向传动装置。根据在扭转方向是否有明显的弹性,万向节分为刚性万向节和挠性万向节。刚性万向节是靠零件的铰链式连接传递动力,又分成不等速万向节,准等速万向节和等速万向节;挠性万向节是靠弹性零件传递动力的,具有缓冲减振作用。而万向传动装置则是重型货车的关键部件之一,也是汽车国产化技术难度较大的部件之一,没有高技术的设备是很难达到要求的。它是汽车前后动力的传动装置,是汽车正常行驶不可或缺的一部分。随着汽车工业100多年的发展历史,万向传动轴的设计形式也得到了很快的发展。目前,国内只有少数合资企业能够具备这样的生产能力,多数国内企业是在根据国外的样件进行开发生产,基本上没有自主的设计开发能力。主要问题是制造门槛低,技术含量要求不高,制造水平参差不齐。重型货车的配置几乎都没达到皮卡的水平,绝大多数功率还不到350Nm,排放高,燃油经济性差。而国外重型卡车不仅技术含量很高,甚至有的还高于乘用车水平,同时具备大功率,低排放和比较出色的燃油经济性。展望未来5年,我国经济将继续保持高增长速度,我国的经济转型也将继续向前推动,国家对基本建设投资的力度加大,尤其是重型汽车生产企业。近几年,随着国内重型载货汽车生产企业与国外重型载货汽车生产企业技术交流、合资合作的加强及发展,以及国内重型载货汽车生产企业为适应市场竞争的需要,研发工作受到广泛重视,在汽车舒适性、安全性、动力性、经济性、可靠性和环保性等方面取得了一定进步。据统计,全国主要25家重卡车企的产能已经达到100万辆以上,在3-5年之后,预计国产重卡的产销量将膨胀达到150200万辆,市场将饱和过剩,竞争将变得更加惨烈,届时将会有一半的重卡车企遭到淘汰。随着公路和铁路建设,现代物流业和节能减排工程以及民生工程的实施到位,必将为紧系国民经济建设的重卡产业带来新的发展机遇。无数的事实证明,如果我们没有自主创新的最终结果就是企业的发展强烈的依赖别人,落得极为被动的局面,因此我们应该清楚地认识到:在经济全球化的今天,技术并不能全球化,核心技术是买不来的,尤其像万向传动装置等技术,我们基本处于引进来照着搬的套路来的,在大量引进的同时,也失去了很多自主发展的机会,我国应掌握万向传动装置的核心技术,提高制造核心部件的能力,降低损耗,成本和投资风险。所以,必须把提高自主创新能力放在首位,加强我们的自己技术水平,努力做到最好。 第2章 方案的选择 2.1万向传动装置基本组成的选择 选定CA1140重型货车车为前置后驱的布置形式,平头驾驶室。因其用途一般,则轴数根据其特点确定为两轴,驱动形式:42,后轮驱动。在汽车行驶过程中,由于发动机的振动及不平路面的冲击等因素引起弹性悬架系统的振动,使变速器的输出轴和驱动桥的输入轴相对位置经常变化,故两根轴不能刚性地连接,而必须采用一般由两个十字轴万向节和传动轴组成的万向传动装置。在变速器与驱动桥之间距离较远的情况下,应将传动轴分成两段,并用三个十字轴式刚性万向节连接起来,且在中间传动轴后端加装中间支承。为了避免运动干涉,在传动轴中设有由滑动叉和花键轴组成的伸缩节,以实现传动轴长度的变化。空心传动轴具有较小的质量,能传递较大的转矩,比实心传动轴具有更高的临界转速,所以此传动轴管采用空心传动轴。根据给定的发动机功率、变速器最大传动动比、主速器传动动比计算出最大剪应力和弯曲应力,选取钢材的材料并查得其屈服极限,传动轴临界转速的校核。 图2.1传动装置的布置 2.2万向节类型的选择对万向节类型及其结构进行分析,并结合CA1140技术要求选择合适的万向节类型。考虑到本毕业设计所针对的车型为重型货车,对其万向传动轴的设计应满足:制造加工容易、成本低,工作可靠承载能力强,使用寿命长,结构简单,调整维修方便等要求,且传动可靠,效率较高,目前允许两传动轴之间的交角一般为1520,在连接角较小时大都使用这种万向节。本设计选用十字轴式刚性万向节,带中间支承的两段式传动轴。2.3十字轴式万向节结构方案分析 采用十字轴万向传动轴,为了避免运动干涉,在传动轴中设有由滑动叉和花键轴组成的伸缩节,以实现传动轴长度的变化。空心传动轴具有较小的质量,能传递较大的转矩,比实心传动轴具有更高的临界转速,所以此传动轴管采用空心传动轴。十字轴式万向节的基本构造,一般由一个十字轴、主动叉、从动叉、滚针轴承及其轴向定位件和橡胶密封件等组成。两个万向节叉上的孔分别松套在十字轴的两对轴颈上。为了减少磨擦损失,提高效率,在十字轴的轴颈处加装有由滚针和套筒组成的滚针轴承。重型汽车有时采取较粗的滚针并分成两段以提高其寿命,也有以滚柱代替滚针的结构。然后,将套筒固定在万向节叉上,以防止轴承在离心力作用下从万向节叉内脱出引起十字轴轴向窜动及避免摩擦发热,有的在十字轴轴端和轴承碗之间加装端面滚针轴承。这样,当主动轴转动时,从动轴既可随之转动,又可绕十字轴中心在任意方向摆动。目前,最常见的滚针轴承轴向定位方式有普通盖板式、弹性盖板式、外卡式、内卡式、瓦盖固定式和塑料环定位式等。2.4十字轴万向节总成尺寸的确定与强度校核1、十字轴车辆行驶时,由于扭矩传递的方向一致,十字轴的受力方向也一致。久而久之,造成十字轴轴颈的单边磨损,随着时间的推移,十字轴受力的一面便会磨损加大,起槽,以致于松旷发响。可以采取将十字轴在相对于原先位置转动90再使用,这样可以延长使用时间。在组装时应注意将有油嘴的一面朝向传动轴,万向节叉应在十字轴上转动自如,不应有卡滞现象,也不应出现有轴向的间隙。十字轴主要失效形式是轴颈根部断裂,所以设计时应保证该处有足够的抗弯强度。 2、十字轴滚针轴承滚针轴承的结构分析:汽车万向节用滚针轴承的结构型式较多,但就滚针来说,主要有三种型式:锥头滚针、平头滚针及圆头滚针。为了防止在运输及安装过程中掉针,大多都采用锥头滚针。这种结构的轴承除滚针端头为圆锥形外,还多了一个挡针圈并且在外圈滚道与底道之间加工出基底凹槽,滚针圆锥头靠挡针圈及外圈基底凹槽挡住,从而避免了径向掉针。3、连接螺栓 在发动机前置后驱动的汽车中,连接变速器与驱动桥之间的传动轴是靠万向节叉与驱动桥或变速器的法兰盘组成的联轴器来传递转矩的,由于螺栓联接工作时即承受剪切力又承受轴向力,所以需校核抗拉强度,抗剪强度和抗挤压强度。4、万向节叉万向节叉与十字轴组成连接支承,在力F作用下产生支承反力,在与十字轴轴孔中心线成截面处,万向节叉承受弯曲和扭转载荷,应对其弯曲应力和扭应力进行校核。 5、连接花键 传动轴上的花键应有润滑及防尘措施,花键齿与键槽间隙不易过大,且应按对应标记装配,以免装错而破坏传动轴总成的动平衡。传动轴的伸缩花键一端不应靠近后驱动桥,应靠近中间支承或变速器,以减小其轴向阻力和摩擦。2.5中间支承结构分析与设计 在长轴距汽车上,为了提高传动轴临界转速,避免共振以及考虑整车总体布置上的需要,常将传动轴分段。在乘用车中,有时为了提高传动系的弯曲刚度,改善传动系弯曲振动看特性,减小噪声,也将传动轴分成两段。当传动轴分段时,需加设中间支承。中间支承通常安装在车架横梁上或车身底架上,以补偿传动轴轴向和角度方向的安装误差,以及车辆在行驶过程中由于弹性支承的发动机的窜动和车架等变形所引起的位移。目前广泛采用的橡胶弹性中间支承,其结构中采用单列球轴承,橡胶弹性元件能吸收传动轴的振动,降低噪声。这种弹性中间支承不能传递轴向力,它主要承受传动轴因不平衡、偏心等因素引起的径向力,以及万向节上的附加弯矩所引起的径向力。在设计中间支承时,应合理选择橡胶弹性元件的径向刚度,固有频率对应的临界转速 r/min尽可能低于传动轴的常用转速范围,以免共振,保证隔振效果好。许用临界转速为10002000r/min,对于乘用车,取下限。当中间支承的固有频率依此数据确定时,由于传动轴不平衡引起的共振转速10002000r/mim,而由于万向节上的附加弯矩引起的共振转速为5001000r/min,这样就避免了中间支承与传动轴的共振。 2.6本章小结通过本章方案的选择,能初步确定万向传动轴的方案及主要参数,选用开式两轴传动,根据万向节的类型选取适合本设计的万向节形式及连接方式,选用三个万向节十字轴式,同时也确定了万向节总成主要参数,最后分析传动过程的振动,确定中间支承的选择方案后选定支承方式,对总体的设计有了初步的方向和把握。第3章 万向传动轴总成的设计 3.1万向传动轴总体概述及传动布置型式的选择万向传动轴与其所连接的万向节的结构有关。通常,万向传动轴由中间部分和端部组成。中间部分可分为实心轴或者为空心的轴管。空心的轴管具有较小的质量但能传递较大的转矩和更高的临界转速,故用作汽车传动系的万向传动轴。 传动轴是将发动机输出的转矩经变速器传递给前驱和后驱的传动机构,转速达30007000r/min,振动是传动轴总成设计需考虑的首要问题。尽管采取涂层技术来减小滑移阻力,但产生的滑移阻力仍为等速万向节的1040倍,而滑移阻力将产生振动。为选型设计提供依据,传动轴分为CJ+CJ型、BJ+BJ型(靠花键产生滑移)、BJ+DOJ型、BJ+TJ型、BJ+LJ型5种类型。车辆的万向节传动,主要应用于非同心轴间和工作中相对位置不断改变的两轴之间的动力传递。装在变速器输出轴与前后驱动桥之间。变速器的动力输出轴和驱动桥的动力输入轴不在一个平面内。有的汽车根据总布置要求需将离合器与变速器分开一段距离,变速箱与驱动桥之间的相对位置和它们的输出、输出入轴之间的夹角不断发生变化。这时常采用一根或多根传动轴、两个或多个十字轴万向节的传动。下图3.1为用于汽车变速箱与驱动桥之间的不同万向传动方案。 (a)单轴双万向节式 (b)两轴三万向节式 图3.1 汽车的万向传动方案 如图a为常用的单轴双万向节传动,如图b为连接距离较长且不宜于采用单轴双万向节传动的连接。由于参考车型轴距为4.75米,故选取如图b的传动方案。 3.2传动轴断面尺寸的确定与强度校核 3.2.1传动轴的运动分析传动轴的长度和夹角及它们变化范围,由汽车总布置设计决定。设计时应保证在传动轴长度处在最大值时,套管叉与花键轴有足够的配合长度;而在长度处于最小时,两者不顶死。传动轴夹角的大小影响万向节十字轴和滚针轴承的寿命、万向传动效率和十字轴旋转的不均匀性。当传动轴长度确定后,其断面尺寸必须保证有足够的强度,并能承受相当的转速。其许用的传动轴转速,不应超过临界转速。所谓临界转速,即当某个长度为L的传动轴,在两支点中旋转时,如图3.2所示,由于轴自身的重力作用,使传动轴中心(即质量中心)相对轴线有一偏移量(初挠度)e,如果再考虑到轴与孔的间隙,传动轴质量的不均匀,则e将再增大。当此轴旋转时,在质量中心必有离心力的作用,这个离心力又将引起传动轴的进一步弯曲,产生附加挠度y。由于重力的大小和方向是不变的,而离心力的大小与方向是改变的,故使传动轴的弯曲力(垂直力与离心力的向量和)也周期性的变化着,从而传动轴的挠度也随时在变化。即传动轴的旋转,将伴随有弯曲振动,它的频率即等于传动轴的转速。当传动轴的转速接近于它的弯曲自然振动频率时,即出现共振现象,振幅(挠度)急剧增加,致使传动轴折断,这一转速即为传动轴的临界转速。图3.2 万向节传动轴的弯曲振动传动轴的临界转速与轴的直径、长度和支承点数目有关。设传动轴转速为。作用在传动轴上的离心力则为: (3.1)式中:m传动轴的质量。这时离心力被与长度成正比的材料弹性力p所平衡,由材料力学得知: (3.2)式中:E传动轴材料的抗拉弹性模数,N/mm2;L支承长度,取两万向节的中心距离(mm);I轴剖面对其对称轴线(直径)的转动惯量(m4);系数c与受载情况、支承型式有关,当载荷在两端自由支承的梁上沿长度平均分布时,而在同样受载情况下,对两端固定支架支承的梁;P材料弹性力。由平衡条件得: (3.3)解得: (3.4)式中:e初挠度;y附加挠度;传动轴角速度。当时,轴的挠度y趋于无穷大,即若轴以与此相应的角速度旋转时必将折断。这时: (3.5) 对于直径为D的实心轴,由力学得知 , (3.6) 式中:传动轴材料单位体积重量。由此,对于两端自由支承(开式传动轴),且载荷沿轴长平均分布的轴,其临界转速为: r/min (3.7)对于两端有固定支承的轴(轴封闭于传动轴套管中的闭式传动轴),则: r/min (3.8) 对于大量采用的空心轴,若其剖面外径D,内径为d,则:于是两端自由支承的轴:r/min (3.9)对两端固定支承的轴,则:r/min (3.10)以上各式中D、d、L均用同样的长度单位(毫米)。对于绝大多数开式传动轴,可按两端自由支承的轴来计算,工作长度L可取两万向节中心间距离。如为闭式传动轴,可按两端固定支承的轴承计算,工作长度L可取两轴承中心间距离。从上面公式可以看出:当传动轴外径相同时,空心轴的临界转速比实心的要高。这就是为什么传动轴广泛采用空心轴的原因之一。同时还可看出当L增加,下降,为了提高可缩短传动轴长度,增大轴管内外径。所以当mm时,常采用中间支承。当传动轴外径相同时,空心轴的临界转速比实心的要高。为了提高在制造方面采取的主要措施是;用质量分面比较均匀的焊接钢管代替无缝钢管;作轴管的钢板厚度一般取1.53.0mm;对每根传动轴总成应进行动平衡检验,保证不平衡度在规定范围以内,如果不合格应进行校正(贴焊平衡块)并使偏心振摆也在公差以内。在确定传动轴截面尺寸时,一定要使传动轴的实际最大转速小于其临界转速,其安全系数k应在以下范围内。 (3.11)式中:为对应于车辆最大行驶速度时,传动轴的转速。如果传动轴的动平衡很好,而且花键连接制造精度很高,此时临界转速的安全系数,可取较小值。当传动轴质量不平衡或花键连接处磨损出间隙后,传动轴就能在低于临界转速下发生破坏。表3.1为某载重汽车的实验数据,表示传动轴破坏转速。 传动轴总成应进行动平衡试验,其不平衡度为:对轿车及轻型客、货车,30006000r/min时不大于12Nmm;对5t以上的货车,在10004000r/min时不大于10Nmm。十字轴端面磨损会使其轴向间隙及窜动增大而影响动平衡,因此应严格控制该间隙或采用弹性盖板,有的可加装端面滚针轴承,传动轴总成的径向全跳动动应不大0.50.8mm。由公式3.10可以确定传动轴总成的最大可能长度,如果它小于汽车总布置所要求的传动轴尺寸,则需在变速器和后驱动桥之间安置两根万向传动轴,且在它们的联接处(在前传动轴后端)需设置固定在车架车身上的中间支承。在某些轿车上,为了缩短传动轴的长度而采用加长的变速器。表3.1 某载重汽车传动轴的破坏转速与行驶里程的关系行驶里程(km)017000100000在重心平面上的振摆(mm)1.151.582.75破坏转速与临界转速之比()0.920.860.693.2.2传动轴的临界转速 本设计传动方式为开式、两轴,三个万向节带中间支承形式。解放牌CA1140重型载货汽车主要技参数见附录。由安全系数,得计算临界转,取k=1.5,转速为对应于车辆最大行驶速度时,传动轴的转速 式中:发动机最大功率时的转速r/min;变速器最高档传动比;则:r/min。将 r/min代入得:r/min取r/min3.2.3传动轴管内外径确定选取主传动轴进行计算:电焊管参数应按冶金部标准YB242-63选取。表3.2给出外径D=6095mm的标准参数值。 表3.2 6095mm电焊钢管YB242-63 (mm)外径(mm)钢管厚度(mm)601.4、1.5、1.6、1.8、2.0、2.2、2.5、2.8、3.0、3.2、3.5、63.51.4、1.5、1.6、1.8、2.0、2.2、2.5、2.8、3.0、3.2、3.5、701.4、1.5、1.6、1.8、2.0、2.2、2.5、2.8、3.0、3.2、3.5、751.4、1.5、1.6、1.8、2.0、2.2、2.5、2.8、3.0、3.2、3.5、3.8、4.0、4.2、4.5831.4、1.5、1.6、1.8、2.0、2.2、2.5、2.8、3.0、3.2、3.5、3.8、4.0、4.2、4.5 891.4、1.5、1.6、1.8、2.0、2.2、2.5、2.8、3.0、3.2、3.5、3.8、4.0、4.2、4.5、4.8951.4、1.5、1.6、1.8、2.0、2.2、2.5、2.8、3.0、3.2、3.5、3.8、4.0、4.2、4.5、4.8 由于传动轴为开式,两端自由支承所以临界转速按公式3.9计算。设主传动轴外径为,内径为,传动轴管厚度为B。初选传动轴管外径mm,厚度mm,则mm将r/min,主传动轴长度mm,外径mm,内径mm代入3.9得:经计算主传动轴符合临界转速设计要求。3.2.4传动轴扭矩强度校核在按临界转速初选轴管断面尺寸以后,还需要进行扭转强度验算,由于传动轴夹角引起的附加扭矩和弯矩很小,所以为了计算简单,将不考虑由于夹角而引起的附加扭矩和弯矩,只按纯扭矩计算其扭转应力。传动轴的最大扭转应力(MPa)可按下式计算: (3.12)式中:传动轴的计算扭矩,Nmm;W抗扭断面模量,对空心轴。将W代入上式,则传动轴扭转强度应满足以下要求: (3.13)式中:许用扭转应力,MPa传动轴计算扭计算公式如下: (3.14)式中:发动机最大转矩(Nmm),Nmm;计算驱动桥数,CA1140为后桥驱动车辆,所以取;变速器一挡传动比,CA1140装配的变速器一挡传动比;发动机到万向传动轴之间的传动效率,取;猛接离合器所产生的动载系数,液力自动变速器,具有手动操纵机械变速器的高性能赛车,性能系数 的汽车:,的汽车:或由经验选定。性能系数计算由下式计算: 当时 当时式中:汽车满载质量(若有挂车,则要加上挂车质量),kg;由CA1140技术参数查得:Kg,Nm。代入得:,取。将Nmm、代入公式3.14得: 3987400Nmm将传动轴计算扭矩Nmm,传动轴管外径mm,内径mm代入公式3.13得:MPa 经计算主传动轴轴管符合设计要求,能保证在各种工况下有效的传递转矩。 由于中间传动轴比主传动轴短,所以主传动轴轴管的外径和管壁厚度同样适用于中间传动轴。 3.3连接花键的设计3.3.1主传动轴滑动花键的设计汽车行驶过程中,变速器与驱动桥的相对位置经常变化。为避免运动干涉,传动轴中设有由滑动叉和矩形或渐开线花键轴组成的滑动花键来以实现传动轴长度的变化。滑动花键有矩形花键和渐开线花键两种形式。本设计选矩形花键,用于补偿由于汽车行驶时传动轴两端万向节之间的长度变化。为减小滑动花键的轴向滑动阻力及磨损,有时对花键齿进行磷化处理或喷涂尼龙层,外层设有防尘罩,间隙小一些,以免引起传动轴的振动。有的则是在花键槽中放入滚针、滚柱或滚珠等滚动元件,以滚动摩擦代替滑动摩擦,从而提高传动效率。花键齿与键槽按对应标记装配,以保持传动轴总成的动平衡。动平衡的不平衡度由电焊在轴管外的平衡片补偿。装车时传动轴的伸缩花键一端应靠近变速器,减小其轴向阻力和磨损。其结构图如图3.3所示:图 3.3 万向传动轴花键轴结构简图 1-盖子;2-盖板;3-盖垫;4-万向节叉;5-加油嘴;6-花键套; 7-滑动花键槽;8-油封;9-油封盖;10-传动轴管其主要参数可按照机械设计手册选取。下表3.3给出了部分系列花键的基本尺寸:初选花键断面基本尺寸NdDB 为1662726。矩形花键主要有下图3.4所示四种形式:由于汽车上所用的花键要求可以沿轴向滑动,所以选A型花键。表3.4给出了部分矩形内花键长度:根据表3.4所给出的长度,初选花键长度mm,花键轴孔长度mm。在选定花键尺寸后,还应对作用在花键轴上的扭转应力(MPa)和作用在齿侧的挤压应力(MPa)进行校核。表3.3 矩形花键基本尺寸系列(摘自GB/T 1144-2001) (mm) 规格NDdN 键数 N 大径 D 小径 d 键宽 N101039314 1010292141011310316112102161012511318125112181014012520140125201016014522160145221650435 1650435166053560525167363672626168373782727注:表中 N-键齿数;D-花键大径;d-花键小径;B-键宽;表3.4 矩形内花键长度系列(摘自GB/T 10081-1988) (mm)花键小径d3652花键长度或22120孔的最大长度L200花键长度或系列10,12,15,18,22,25,28,30,32,36,38,42,45,48,50,56,60,63,71,75,80,85,90,95,100,110,120,130,140,160,180,200 对于传动轴上的花键轴,通常以底径计算扭转应力(MPa),的计算公式如下: (3.15)式中:T传动轴的计算转矩(Nmm);花键轴的花键内径(mm);许用应力,按安全系数确定,取,则:MPa;将N.mm、mm代入公式3.15得:MPa 经校核主传动轴花键的齿根扭转应力符合设计要求。传动轴花键的齿侧挤压应力MPa计算公式如下: (3.16) 图3.4矩形花键的主要形式 式中:T传动轴的计算转矩(Nmm);花键转矩分布不均匀系数,取;、分别为花键外径和内径(mm);花键的有效工作长度(mm);N花键齿数;许用挤压应力(MPa)。当花键的齿而硬度大于35HRC时,滑动花键MPa。将Nmm、mm、mm、mm、代入公式(3.16)得:MPa 经校核主传动轴花键齿侧挤压应力符合设计要求。当传递转矩的花键伸缩时,产生的轴向阻力为: (3.17)式中:传动轴所传递的转矩,Nmm;r滑动花键齿侧工作表面的中径,mm;f摩因数,取。代入公式3.17得:N为了减小滑动花键的轴向滑动阻力和磨损,有时对花键齿进行磷化处理或喷涂尼龙层,有的则在花键槽中放入滚针、滚柱或滚珠等滚动元件,以滚动摩擦代替滑动摩擦,从而提高传动效率。但这种结构较复杂,成本较高。有时对于有严重冲击载荷的传动,还采用具有弹性的传动轴。传动轴上的花键应有润滑及防尘措施,花键齿与键槽间隙不宜过大,且应按对应标记装配,以免装错而破坏传动轴总成的动平衡。 3.3.2中间传动轴连接花键的设计 由于所设计的传动轴为两段,为中间传动轴和主传动轴,所以要考虑两段轴的连接问题。通常将中间传动轴加工出一段花键和一段螺纹,花键与中间传动轴凸缘叉组成花键副,再用一个开槽螺母将凸缘叉轴向定位,防止凸缘叉轴向窜动,再将凸缘叉与万向节叉相连实现动力的传递。 选取中间传动轴花键键型为矩型花键,主要尺寸参照表3.3:初选花键小径mm,大径mm,键齿数N=16,键宽B=5mm。参照表3.4,取键长 mm。 选定花键尺寸后,对作用在花键轴上的扭转应力(MPa)和作用在齿侧的挤压应力(MPa)进行校核。对于传动轴上的花键轴,通常以底径计算其扭转应力MPa,其许用应力同上, MPa。的计算公式如下: (3.18)将、代入公式3.18得:MPaMPa 经校核中间传动轴齿根扭转应力符合设计要求。中间传动轴花键的齿侧挤压应力MPa应满足: (3.19)式中:T传动轴的计算转矩(Nmm); 花键转矩分布不均匀系数,取; 、分别为花键外径和内径(mm); 花键的有效工作长度(mm); N花键齿数; 许用挤压应力。当花键的齿而硬度大于35HRC时,非滑动花键许用挤压应力 MPa,取MPa。将N.mm、mm、mm、mm、代入公式(3.19)得:MPa 经校核中间传动轴花键齿侧挤压应力符合设计要求。 3.4本章小结本章完成了对中间传动轴、主传动轴的设计。在给定了发动机转矩、变速器低挡传动比的情况下确定了中间传动轴与主传动轴的内、外径,保证发动机在各工况工作时传动轴不发生共振形成传动轴的折断。在确定了传动轴尺寸后对其扭转应力进行了校核,使传动轴在各种工况以及冲载荷情况下不会产生扭转变形。两段传动轴间转矩是靠主传动轴花键与中间传动轴花键传递的,这两处花键的设计也是这一章的重中之重。本设计中选用了相对渐开线花键定心精度更高、加工更容易的矩型花键,这种形式提高了传动轴高速转动时的稳定性,也减少了花键的磨擦从而提高了传动轴整体的使用寿命。由于花键配合间隙小,减小了车辆行驶时的振动的噪声,提高了驾驶舒适性。第4章 万向节总成的设计 4.1万向节类型的选择万向节是转轴和转轴之间实现变角度传递动力的基本部件,按其在扭转方向上是否有明显的弹性,可分为挠性万向节和刚性万向节。刚性万向节的动力是靠零件之间的铰链式连接传递的;而挠性万向节的动力则靠弹性零件传递的,且有一定的缓冲减振作用。刚性万向节根据其运动特点又可分为不等速万向节、准等速万向节和等速万向节三种形式。不等速万向节是指万向节连接的两轴夹角大于零时,输出轴和输入轴之间以变化的瞬时角速度比传递运动,但平均角速度相等的万向节。准等速万向节是指在设计角度下以相等的瞬时角速度传递运动,而在其他角度下以近似相等的瞬时角速度传递运动的万向节。输出轴和输入轴以始终相等的瞬时角速度传递运动的万向节,称之为等速万向节。万向节分类如下图4.1所示: 万向节刚性万向节不等速万向节十字轴式准等速万向节 双联式 凸块式三销轴式球面滚轮式样等速万向节 球叉式 球笼式 挠性万向节图4.1 万向节的分类由于十字轴式万向节具有结构简单、传动可靠、效率高、且制造成本低,被广泛应用于各类汽车的传动系统中。根据本设计适用的车型,选用十字轴式万向节。 4.2十字轴式万向节的结构方案与传动不等速性分析4.2.1十字轴式万向节的结构方案分析十字轴式万向节的基本构造,一般由一个十字轴、主动叉、从动叉、滚针轴承等组成。两个万向节叉上的孔分别松套在十字轴的两对轴颈上。为了减少磨擦损失、提高效率、在十字轴轴颈和万向节间有由滚针和套筒组成的滚针轴承。然后,将套筒固定在万向节叉上,以防止轴承在离心力作用下从万向节叉内脱出。这样,当主动轴转动时,从动轴既可随之转动,又可绕十字轴中心在任意方向摆动。目前,最常见的滚针轴承轴向定位方式有盖板式、卡环式、瓦盖固定式和塑料环定位式等。最普通的盖板式轴承轴向定位结构是用螺栓和盖板将套筒固定在万向节叉上,并用锁片将螺栓锁紧。它工作可靠,拆装方便,但零件数目较多。有时将弹性盖板点焊于轴承座底部,装配后,弹性盖板对轴承座底部有一定的预压力,用来防止高速转动时由于离心力作用,在十字轴端面与轴承座底之间出现间隙而引起十字轴轴向窜动,并避免了由于这种窜动所造成的传动轴动平衡状态的破坏。卡环式又分为外卡式和内卡式两种。它们具有结构简单、工作可靠、零件少和质量小的优点。瓦盖固定式结构中的万向节叉与十字轴颈配合的圆孔不是一个整体,而分成两半,再用螺钉连接起来。这种结构具有拆装方便、使用可靠的优点,但加工艺复杂。塑料环定位结构是在轴承碗外圆和万向节叉的轴承孔中部开一环形槽,当滚针轴承动配合装入万向节叉到正确位置时,将塑料经万向节叉上的小孔压注到环槽中,待万向节叉上另一与环槽垂直的小孔有塑料溢出时,表明塑料己充满环槽。这种结构轴向定位可靠,十字轴轴向窜动小,但拆装不方便。为了防止十字轴轴向窜动和发热,保证在任何工况下,十字轴轴端面间隙始终为零,有的结构在十字轴轴端与轴承碗之间加装端面止推滚针或滚柱轴承。滚针轴承的润滑和密封好坏直接影响十字轴万向节的使用寿命。毛毡油封由于漏油多,防尘、防水效果差,加注润滑油时,在个别滚针轴承中可能出现空气阻塞而造成缺油,故应用己越来越少。在结构较复杂的双刃口复合油封中反装的单刃口橡胶油封,用作径向密封;另一双刃口橡胶油封用作端面密封。当向十字轴内腔注入润滑油时,陈油、磨损产物及多余的润滑油便从橡胶油封内圆表面与十字轴轴颈接触处溢出,不需安装安全阀,防尘、防水效果良好。在灰尘较多的条件下使用时,可显著提高万向节寿命。十字轴万向节结构简单,强度高,耐久性好,传动效率高,生产成本低;但所连接的两轴夹角不宜过大。当夹角由增至于时,万向节中的滚针轴承寿命将下降到原来寿命的1/4。 表4.1十字轴万向节夹角的范围万向节安装位置或相联两总成夹角不大于离合器与变速器;变速器与分动器(相联总成均装在车架上) 13驱动桥传动轴汽车满载静止时一般汽车 6 越野汽车 12行驶中极限夹角 一般汽车 1520 短轴距越野汽车 304.2.2十字轴式万向节传动不等速性分析 单个十字轴式万向节在输入轴和输出轴之间有夹角的情况下,其两轴的角速度是不相等的。1、主动叉在垂直位置,并且十字轴平面与主动轴垂直。2、主动叉在水平位置,并且十字轴平面与从动轴垂直。 图4.2十字轴式万向节的不等速性 4.3万向节的运动和受力分析 4.3.1单十字轴万向节的运动和附加弯曲力偶矩的分析当十字轴万向节的主、从动轴之间的夹角为时,主、从动轴的角速度1、2 之间存在如下关系: (4.1)式中:主动叉转角,定义为万向节主动叉所在平面与万向节主、从动轴所在平面的夹角。由于是周期为2的周期函数,所以也为同周期的周期函数。当为0、时,2达到最大值,;当为、时,2达到最小值,。因此,当主动轴以等角速度转动时快、时慢,此即为普通十字轴万向节传动的不等速性。十字轴万向节传动的不等速性可用转速不均匀系数K来表示: (4.2)如不计万向节的磨擦损失,主、从动轴转矩T1和T2与各自相应的角速度有的关系,这样有 (4.3)显然,当1/2最小时,从动轴上的转矩为最大值,;当最大时,从动轴上的转矩为最小值,。当T1与一定时,T2在其最大值与最小值之间每一转变化两次。具有夹角的十字轴万向节,由于其主、从动叉轴上的转矩T1 、T2作用在不同的平面上,因此仅在主动轴驱动转矩和从动轴反转的作用下是不能平衡的。在不计万向节惯性力矩时,主、从动叉轴上的转矩T1 、T2和矢量互成一角度而不能自行封闭,此时在万向节上必然还作用有另外的力矩。从万向节叉与十字轴之间的约束关系分析可知,主动叉在十字轴的作用力矩,除主动轴驱动转矩T1之外,还有作用在主动叉平面的弯曲力矩 。同理,从动叉对十字轴也作用有从动轴反转矩T2和作用在从动叉平面的弯曲力矩在这四个力矩的作用下,使十字轴万向节得以平衡。当主动叉在两特殊位置时,附加弯曲力矩的大小及变化特点:当主动叉处于和位置时,如图4.3(a),由于T1作用在十字轴轴线平面上,故必为零,而T2的作用平面与十字轴不共面,必有存在,且矢量垂直于矢量T2,合矢量指向十字轴平面的法线方向,与T1大小相等,方向相反。这样,从动叉上的附加弯矩= T1sin。当主动叉处于和位置时图4.3(b),同理可知为零,主动叉上的附加弯矩= T1tan。(a) 或时 (b) /2或 图4.3 十字轴万向节的力矩平衡分析可知,附加弯矩、的大小是在零与上述两面最大值之间变化,变化周期为,即每一转变化再次。使从动叉轴支承受周期性变化的径向载荷为: (4.4)式中:L2万向节中心至从动叉轴支承间的距离此时,万向节也承受与上述力大小相等、方向相反的力。与此方向相反的反作用力矩则由主动叉轴的支承承受。同样,使主动叉轴支承承受周期性变化的径向载荷,万向节也承受与其大小相等、方向相反的力。在从动轴支承和万向节上造成大小相等、方向相反的侧向载荷为: (4.5)附加弯矩可引起与万向节相连零部件的弯曲振动,在万向节主、从动轴支承上引起周期性变化的径向载荷,从而激起支承处的振动,使传动轴产生附加应力和变形,从而降低传动轴的疲劳强度。因此,为了控制附加弯矩,应避免两轴之间的夹角过大。如果十字轴万向节的主动叉轴转速不变,则从动叉轴周期地加速、减速旋转,产生的惯性力矩为: (4.6)式中,J2从动叉轴旋转质量的转动惯量;2从动叉轴的角加速度,可通过对式4.1求导得出: (4.7)可见,当输入轴转速很高,且输入、输出轴之间夹角较大时,由于从动叉轴旋转的不均匀加剧所产生的惯性力矩,可能会超过结构许用值。应采取有效方法降低此惯性力矩。4.3.2双十字轴万向节传动当输入轴与输出轴之间存在夹角时,单个十字轴万向节的输出轴相对于输入轴是不等速旋转的。为使处于同一平面的输出轴与输入轴等速旋转,可采用双万向节传动,但必须保证与传动轴相边的两面万向节叉布置在同一平面内,且使两万向节夹角1与2相等如图4.4a、c。在双万向节传动中,直接与输入轴和输出轴相连的万向节叉所受的附加弯矩分别由相应轴的支承反力平衡。当输入轴与输出轴的轴线平行时如图4.4a,直接连接传动轴的两万向节叉所受的附加弯矩彼此平衡,传动轴发生如图4.4b中双点划线所示的弹性弯曲,从而引起传动轴的弯曲振动。当输入轴与输出轴的轴线相交时如图4.4c,传动轴两端万向节叉上所受附加弯矩方向相同,不能彼此平衡,传动轴发生如图4.4d中双点划线的弹性弯曲,因此对两端的十字轴产生大小相等、方向相反的径向力。此径向力作用在滚针轴承碗的底部,并在输入轴与输出轴的支承上引起反力。(a) Z型布布置示意图(b) Z型布置时的弯矩图(c) W型布置示意图(d) W型布置时的弯矩图F图4.4附加弯矩对传动轴的作用4.3.3多十字轴万向节传动多万向节传动的从动叉相对主动叉的转角差为: (4.8)式中:多万向节传动的当量夹角;主动叉的初相位角;主动轴转角。式4.8表明,多万向节传动输出轴与输入轴的运动关系,如同具有夹角为,而主动叉具有初相的单万向节传动一样。假如多万向节传动和各轴轴线均在同一平面,且各传动轴两端万向节叉平面之间的夹角为零或/2,则当量夹角为 (4.9)式4.9中,1、2、3等为各万向节的夹角。式中的正负号这样确定:当第一万向节的主动叉处在各轴轴线所在的平面内,在其余的万向节中,如果其主动叉平面与此平面重合定义为正,与此平面垂直定义为负。为使多万向节传动的输出轴与输入轴等速旋转,应使。万向节传动输出轴与输入轴的转角差会引起动力总成支承和悬架弹性元件的振动,还能引起与输出轴相连齿轮的冲击和噪声及驾驶室内的谐振噪声。因此,在设计多万向节传动时,应该让当量夹角不大于。另外,对多万向节传动输出轴的角加速度幅值应加以限制。对于乘用车,;对于商用车,。 图4.5多十字轴万向节传动 4.4万向节总成主要参数的确定与强度校核便于设计时确定十字轴总成尺寸,表4.2列出不同吨位载重汽车的十字轴尺寸范围。4.4.1十字轴根据该设计车型载质量m =8t,按表4.2初选十字轴长H=165mm,轴颈直颈 mm,h=30mm,mm,十字轴油孔直径mm,平均作用力到校核应力处的距离s=15mm,合力F作用线到十字轴中心之间的距离r=67.5mm,滚针直径mm,滚针长度L =24mm,滚针数n =50,滚针轴承帽外径D =61.5mm。十字轴万向节的损坏形式主要是十字轴轴颈和滚针轴承的磨损,十字轴轴颈的滚针轴承帽工作表面出现压痕和剥落。一般情况下,当磨损或压痕超过0.15mm时便应报废。十字轴主要失效形式是轴颈根部断裂,所以设计时应保证该处有足够的抗弯强度。设作用于十字轴轴颈中点的力为F如图4.6所示: (4.10)式中:T万向传动轴计算转矩;r合力F作用线到十字轴中心之间的距离;主、从动叉轴的最大夹角。万向传动轴计算转矩T=3987400Nmm,mm,取。将数据代入公式4.10得: 表4.2推荐选用十字轴尺寸 (mm)载重质量(t)十 字 轴 总 成 (mm)花键外型外径(mm)十 字 轴 滚 针轴 承 套HdhL滚针数 n DC11.59018162031422324直3522.59022212631826354直383410825242931829394直505712734242931838504直6581014734303532438504直6515251654530373245061.54直70(a)(b)图4.6 十字轴主要尺寸及受力情况H-十字轴总长;h-轴颈长度;-轴颈直径;-油孔直径;-滚针直径十字轴轴颈根部的弯曲应力和切应力应满足: (4.11) (4.12)式中:十字轴轴颈直颈(mm);十字轴油道孔直径(mm);s合力F作用线到轴颈根部的距离(mm);弯曲应力的许用值,MPa;切应力的许用值,MPa。将mm,mm,mm,F=31431.87N代入公式4.11、4.12得:MPaMPa经校核十字轴轴颈根部的弯曲应力和切应力均符合设计要求。十字轴常用材料为20CrMnTi 、20Cr、20MnVB、12CrNi3A等低碳合金钢,轴颈表面进行渗碳淬火处理,渗碳层深度为0.81.2mm,表面硬度5864HRC,轴颈端面硬度不低于55HRC,心部硬度为3348HRC。4.4.2十字轴万向节的滚针轴承万向节轴承可以认为是由滚针、密封及轴承套所组成。轴承以总成方式把万向节叉连接起来,轴承套用钢制作,其硬度大于HRC60。轴承应具有易于装入万向节叉的外形。汽车万向节用滚针轴承的结构型式较多,但就滚针来说,主要有三种型式:锥头滚针、平头滚针及圆头滚针。为了防止在运输及安装过程中掉针,大多都采用锥头滚针。这种结构的轴承除滚针端头为圆锥形外,还多了一个挡针圈。并且在外圈滚道与底道之间加工出基底凹槽,滚针圆锥头靠挡针圈及外圈基底凹槽挡住,从而避免了径向掉针。其结构如图4.7所示: 当轴承套的尺寸一定时,应选用小直径滚针配用较粗的轴颈,同时增加滚针数目,以降低滚针与轴颈间的接触应力,十字轴滚针轴承中的滚针直径通常不小于1.6mm以免被压碎,而且尺寸差别要小,否则会加重载荷在滚针间分配的不均匀性,公差带控制在0.003mm以内。滚针轴承径向间隔隙过大,承受载荷的滚针数减少,滚针有被卡住的可能。间隙过小又有可能出现受热卡住或因脏物阻滞卡住。合适的间隙为0.0090.095mm,滚针轴承的周向总间隙以0.080.3mm为好。滚针的长度一般不超过轴颈的长度,这可使其既具有较高的承载能力,又不致因滚针过长发生歪斜而造成应力集中。滚针在轴向的游隙通常不应超过0.20.4mm。图4.7 滚针轴承剖面图1-旋转轴油封;2-挡针圈;3-滚针轴承帽;4滚针;5-油封挡圈十字轴滚针轴承的接触应力应满足: (4.13)式中:滚针直径(mm);十字轴轴颈直径;滚针工作长度(mm);合力F作用下一个滚针所受的最大载荷(N),由下式确定: (4.14)式中:i滚针列数;z每列中的滚针数。当滚针和十字轴轴颈表面硬度在58HRC以上时,许用接触应力为30003200MPa。所设计滚针轴承的滚针列数为i=1,每列中的滚针数z=50。将i=1,z=50,F=31431.87N代入公式4.14得: 将mm,mm,mm,N代入公式4.13得:MPa 经校核轴承滚针接触应力符合设计要求。另外,应检查与从动轴万向节叉连接的滚针轴承的最大负荷,使其不超过许用值。这一最大作用力,可按如下公式计算: (4.15)式中:z滚针数;,滚针的直径和工作长度(mm);发动机在最大转矩下的转速;自发动机至万向节间的变速机构的低档传动比;万向节工作夹角。将z = 50,mm,mm,r/min,N代入公式4.15得:NN 经校核滚针轴承承能承受的最大负荷符合设计要求。当轴承滚针沿圆周无间隙布置时,滚针中心的最大分布直径如图4.8.a所示: (a) 滚针沿圆周无间隙布置 (b) 滚针沿圆周间隙布置图4.8滚针布置图 (4.16)mm式中:Z滚针数。当滚针间的距离为f时,滚针中心分布直径由增加到如图4.8.b所示: (4.17)式中:滚针轴承两个滚针间的间隙。合适的间隙为0.0090.095mm,滚针轴承的周向总间隙以0.080.30mm为好。当mm时:mm4.4.3十字轴万向节的传动效率 十字轴万向节的传动效率与两轴的轴间夹角、十字轴的支承结构和材料、加工和装配精度及润滑条件等有关。当时,可按下式计算: (4.18) 式中:-十字轴万向节传动效率; f-轴颈与万向节叉的摩擦因数,滑动轴承:f=0150.20.滚针轴承:f=0.050.10; -十字轴轴颈直径; -合力作用线到十字轴中心之间的距离。代入式4.18得: 十字轴万向节的传动效率为99%,符合设计标准。 4.5连接元件的设计 4.5.1连接螺栓 在发动机前置后驱动的汽车中,连接变速器与驱动桥之间的传动轴是靠万向节叉与驱动桥或变速器的法兰盘组成的联轴器来传递转矩的,一般情况下,都是选用结构简单、成本低、可传递较大转矩的凸缘联轴器。凸缘叉按标准初选螺栓孔中心圆直径K=125mm,螺栓孔直径L=18mm,凸缘叉边缘厚度H=16mm,螺栓数n=4,螺栓型号M16,螺栓类型为铰制孔螺栓。由于螺栓联接工作时即承受剪切力又承受轴向力,所以需校核抗拉强度,抗剪强度和抗挤压强度。抗拉强度可按如下公式进行校核: (4.19)式中:拉应力(MPa);单个螺栓所受轴向力,;螺栓最小直径,mm;许用拉应,MPa;滑动花键滑动时的磨擦力N。将N,mm代入公式4.19得:MPa 经校核螺栓的拉应力符合要求。抗剪强度按如下公式进行校核: (4.20)式中:剪应力;单个螺栓所受工作剪力(N);螺栓抗剪面直径(mm);m螺栓抗剪面数;螺栓的许用切应(MPa)。单个螺栓所受工作剪力可按如下公式计算:式中:T传动轴传动递的扭矩;K螺栓孔中心圆直径。将MPa,m=1,mm代入公式4.20得:MPa 经校核螺栓切应力符合设计要求。抗挤压强度按如下公式进行校核: (4.21)式中:单个螺栓所受工作剪力(N),=15949.6N;H螺栓杆与孔壁挤压面的最小长度(mm);H=15mm;螺栓或孔壁较弱材料的许用挤压应力(MPa),MPa。将=15949.6N,H=15mm,MPa代入公式4.21得:MPa 经校核螺栓的抗挤压强度符合设计要求。4.5.2万向节叉万向节叉与十字轴组成连接支承,在力F作用下产生支承反力,在与十字轴轴孔中心线成的B-B截面处,万向节叉承受弯曲和扭转载荷,其弯曲应力和扭应力应满足: (4.22) (4.23)式中:、分别为截面B-B处的抗弯截面系数和抗扭截面系数,矩形截面:,;椭圆形截面:,;h、b分别为矩形截面的高和宽或椭圆形截面的长轴和短轴;k与有关的系数,按下表4.3选取;e与十字轴轴孔中心线成的B-B截面到力F作用线的距离;a万向节叉中点与B-B截面相垂直平面到力F作用线的距离。 表4.3 系数K的选取h/b1.01.51.752.02.53.04.010k0.2080.2310.2390.2460.2580.2670.2820.312 如图4.9所示;a=40mm,e=70mm,b=25mm,h=60mm,r=34.5mm。则:,取,由表4-3得k=0.258,F=31431.87N。BB剖面为矩形,所以,。弯曲应力的许用值为5080Mpa,扭应力的许用值为80160Mpa。将b=25mm、k=0.258、h=60mm、e=55mm代入公式4.22和4.23得:Mpa经校核万向节叉弯曲应力和扭转应力均符合设计要求。图4.9 万向节叉 4.6十字轴总成的润滑十字轴万向节在工作中承受着较大的扭矩和交变负荷,其损坏形式主要是十字轴轴颈和滚针轴承的磨损、十字轴轴颈和滚针轴承碗工作面的压痕与剥落。在车辆维护规范中规定:滑动叉键齿和中间轴承使用钙基润滑脂(黄油);十字轴的滚针轴承和三桥驱动汽车的中间轴承使用齿轮油。但在实际工作中,因十字轴的注油嘴与黄油嘴相同,有时是为了操作方便,有时是无加注设备。很多驾驶员和保修人员便错误地对十字轴滚针轴承使用黄油润滑,造成十字轴的早期损坏。万向节十字轴在工作中要承受很大的扭力和交变载荷,维修行业过去常用俗称“黄油”的钙基润滑脂来润滑十字轴。但由于钙基润滑脂的油膜坚韧程度较差,在轴承与轴颈的摩擦表面难以形成良好的油膜,是导致万向节十字轴滚针轴承的早期损坏的原因。另外,由于老式万向节十字轴设计结构原因,当修理工用黄油枪通过注油嘴向十字轴内腔加润滑脂时,因为润滑脂的粘度大,进入狭窄内油槽油道的阻力很大,这时润滑脂靠压力会顶开油嘴对面的减压阀而溢出,这使修理工误认为已给轴承加满脂了,事实上很多时候润滑脂不仅不能进入滚针之间,就是达到十字轴颈端面也是较困难的。因此,维修行业里有用齿轮油代替润滑脂润滑万向节十字轴的做法。据说经过对比实验,用齿轮油润滑万向十字节的使用寿命是使用普通黄油进行润滑的23倍。但这样做也存在需要专门的加压注油工具,同时在第一次加油时需把十字轴卸下清洗,比较麻烦。还有齿轮油的保持性不如润滑脂,其润滑周期需要缩短。考虑以上原因,也有人采用2#极压复合锂基润滑脂,这是基于两点:第一,其流动性较好,这样便于使其到达润滑部位。第二,该脂的抗极压性好,适合万向十字节的工作状态。据我们对用户的了解,目前万向节十字轴的发展趋势为取消注油孔,因此必须选用与设备部件同寿命的润滑脂,用脂类型为:极压复合锂、极压锂、聚脲基脂。如万向机械、纳铁福等公司生产汽车万向节十字轴滚针轴承都用润滑脂润滑。 4.7本章小结本章对单个十字轴万向节、双十字轴万向节、多十字轴万向节进行了运动和受力分析;确定了十字轴主要尺寸参数,并对十字轴轴颈进行了强度校核保证其能够承受各种工况下的载荷;设计了连接件的形式并对连接螺栓和万向节叉进行了强度校核,保证了传动的可靠性。同时确定了万向节的传动效率是否符合要求。本章的重点是滚针轴承设计,在按照标准选定了滚针轴承主要尺寸后,对滚针进行了强度校核。该滚针轴承突出的优点是先取了双刃口复合橡胶油封,用作径向密封;当向十字轴内腔注入润滑油时,陈油、磨损产物及多余的润滑油便从橡胶油封内圆表面与十字轴轴颈接触处溢出,不需安装安全阀,防尘、防水效果良好。在灰尘较多的条件下使用时,可显著提高万向节寿命。以及挡针圈的使用,解决了滚针轴承装配和工作时掉针、卡针的问题。由于毛毡油封漏油多,防尘、防水效果差,加注润滑油时,在个别滚针轴承中可能出现空气阻塞而造成缺油,故应用已越来越少。第5章 中间支承总成的设计 5.1中间支承的结构分析与选择在长轴距汽车上,为了提高传动轴临界转速,避免共振以及考虑整车总体布置上的需要,常将传动轴分段。在乘用车中,有时为了提高传动系的弯曲刚度,改善传动系弯曲振动的特性,减小噪声,也将传动轴分成两段。当传动轴分段时,需加设中间支承。中间支承能常安装在车架横梁上或车身底架上,以补偿传动轴轴向和角度方向的安装误差,以及车车辆行驶过程中由于弹性支承的发动机的窜动和车架等变形所引起的位移。目前中间支承主要有橡胶弹性中间支承和摆臂式中间支承两种形式。橡胶弹性中间支承在其结构中采用单列球轴承,橡胶弹性元件能吸收传动轴的振动,降低噪声。这种弹性中间支承不能传递轴向力,它主要承受传动轴因不平衡、偏心等因素引起的径向力,以及万向节上的附加弯矩所引起的径向力。蜂窝软垫式橡胶弹性中间支承与车架横梁相连接。单列球轴承可在轴承座内滑动。由于蜂窝形橡胶垫的弹性作用,能适应上述安装误差和行驶中出现的位移。此外还可吸收振动并减少噪声。单列球轴承通过油嘴加入的润滑脂来实现,并在球轴承两端安装油封加以密封。蜂窝软垫式结构简单,效果良好,应用广泛。双列圆锥滚子轴承中间支承,其特点是双列圆锥滚子轴承可承受较大的轴向力,且便于调整,使用寿命长。有的汽车采用摆式中间支承,整个中间支承通过螺栓固定在支架和车架横梁上。当发动机轴向窜动时,摆臂可绕支承轴摆动,适应中间传动轴的轴线在纵向平面的位置变化,改善了轴承的受力状况。此外橡胶衬套能适应传动轴轴线在横向平面内少量的位置变化。综上所述,由于本设计适用车型CA1140载重大,行驶时传动轴承受冲击载荷大,而蜂窝软垫式中间支承具有结构简单、质量轻、制造容易、维修保养方便等优点,故本设计选用蜂窝软垫式中间支承,其结构如图5.1。单列球轴承套装在中间传动轴上,内圈由凸缘叉和轴肩轴向定位,外圈由两个卡环固定在轴承座孔上使之不能在轴向滑动。轴承在轴承座内滑动,由于蜂窝软垫的弹性作用能适应安装误差和行驶中出现的位移,此外还可吸收振动,减小噪声,支架由螺
