电动车遮雨外壳冲压模设计

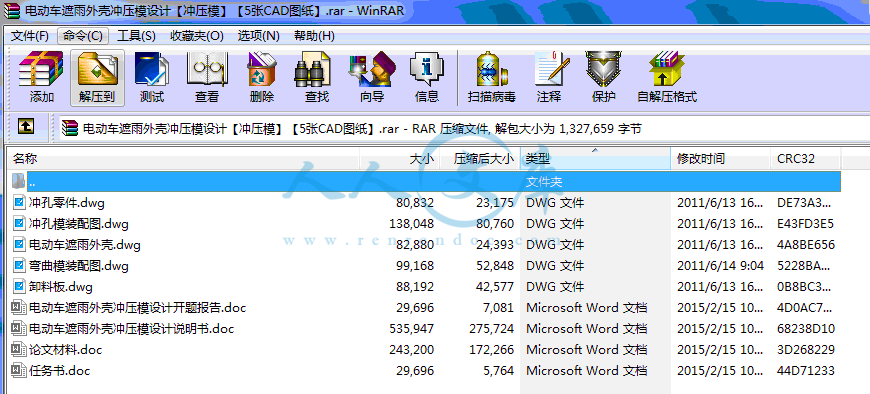

32页 14000字数+说明书+任务书+开题报告+5张CAD图纸【详情如下】

任务书.doc

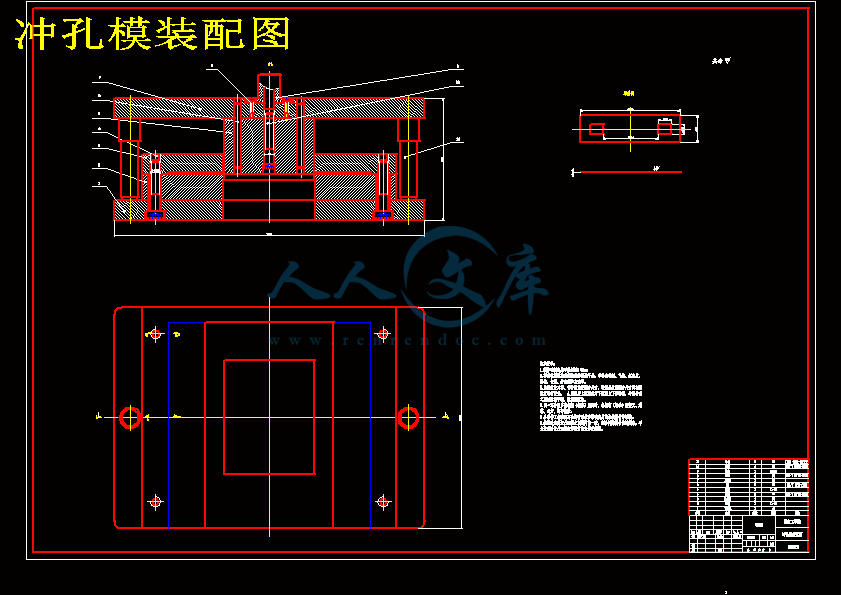

冲孔模装配图.dwg

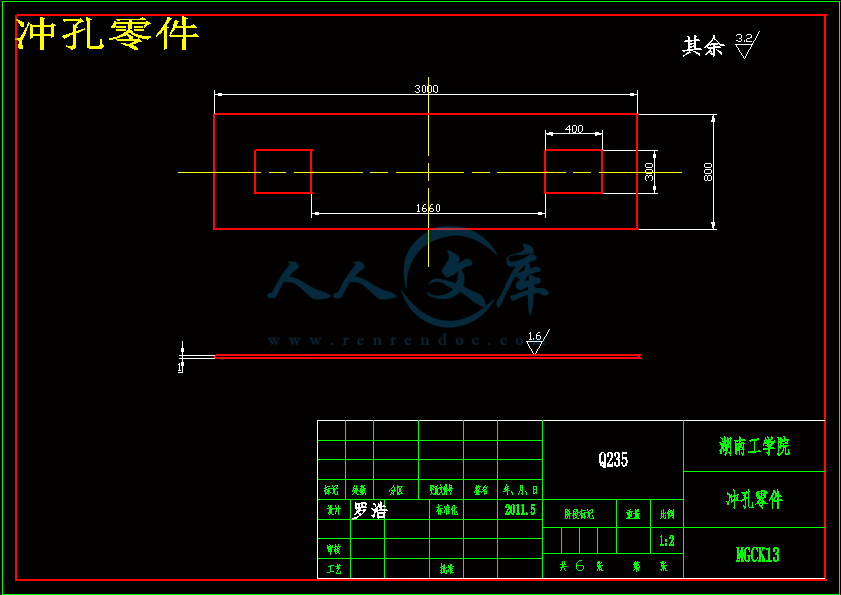

冲孔零件.dwg

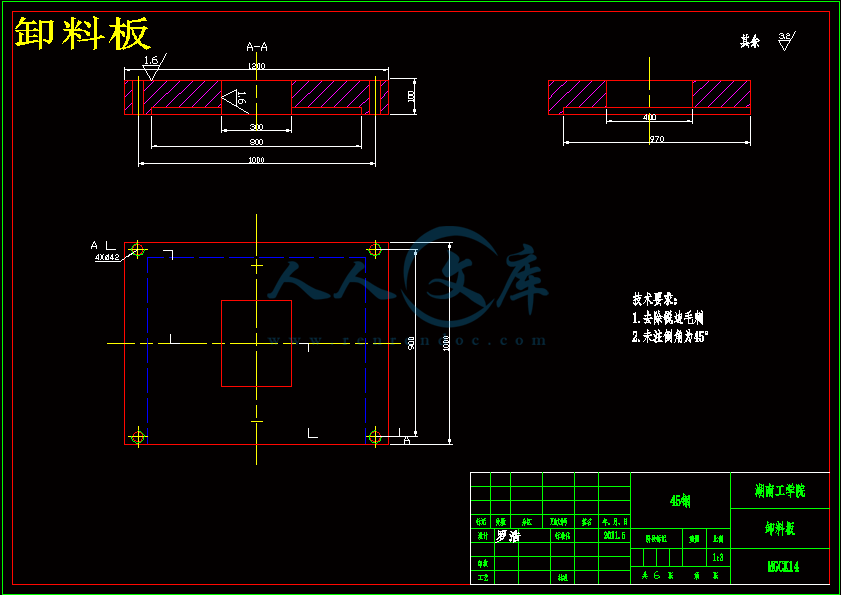

卸料板.dwg

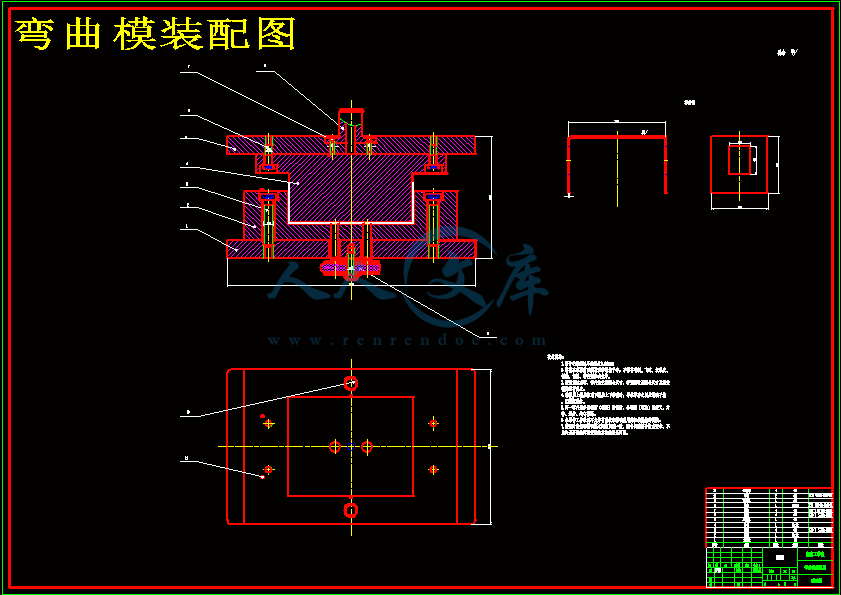

弯曲模装配图.dwg

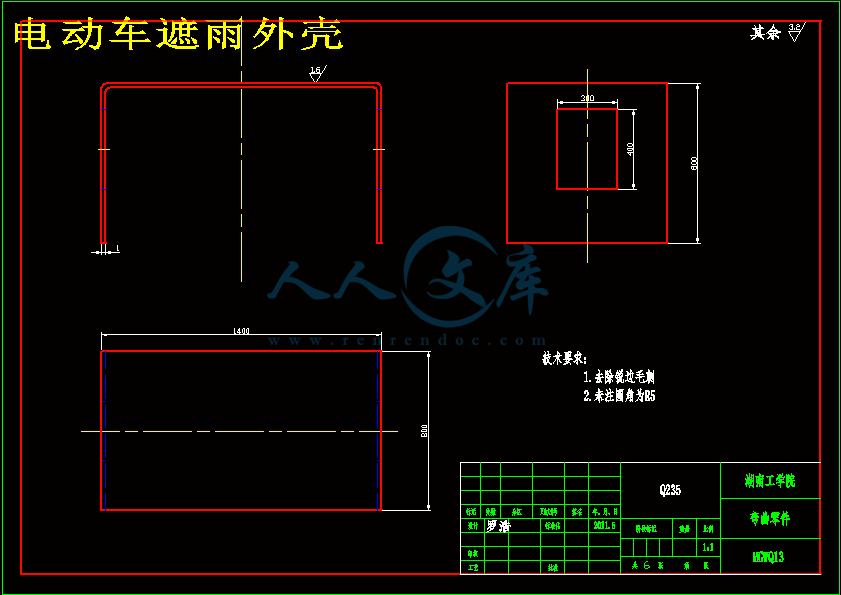

电动车遮雨外壳.dwg

电动车遮雨外壳冲压模设计开题报告.doc

电动车遮雨外壳冲压模设计说明书.doc

论文材料.doc








摘要

本设计进行了落料、冲孔连续模的设计。文中简要概述了冲压模具目前的发展状况和趋势。对产品进行了详细工艺分析和工艺方案的确定。按照冲压模具设计的一般步骤，计算并设计了本套模具上的主要零部件，如：凸模、凹模、凸模固定板、垫板、凹模固定板、卸料板、导尺、挡料销、导正销等。模架采用标准模架，选用了合适的冲压设备。设计中对工作零件和压力机规格均进行了必要的校核计算。此外，本模具采用始用挡料销和钩形挡料销挡料。模具的冲孔和落料凸模分别用不同的固定板固定，便于调整间隙；冲孔凹模和落料凹模则采用整体固定板固定。

关键词：冲压模具；标准模架；冲压设备；校核；冲孔；落料

ABSTRACT

This design contains blanking, punching mould and continuous mode design. This paper summarizes the stamping mould development status and trends .We perform an detailed process analysis and make sure the scheme process. According to the general procedure of stamping mould design, it calculates and designs the main component of this mould, such as the punch, hollowing block, punch plate, pad , retainer plate , stripper plate, lead-ruler ,stop pin , pilot pin and so on. Formwork uses standard module and chooses a suitable .This design conducts necessary check and calculation for the press equipment and working elements. In addition, this mould uses stop pin and stop pin of hook type to block material. Punching and blanking punch of the mould are respectively fixed different fixed plates, which are convenient for adjust clearance. Punching and .blanking hollowing block use overall fixed plate to fix.

Key words: stamping tool; standard module; press equipment; check; punching blanking

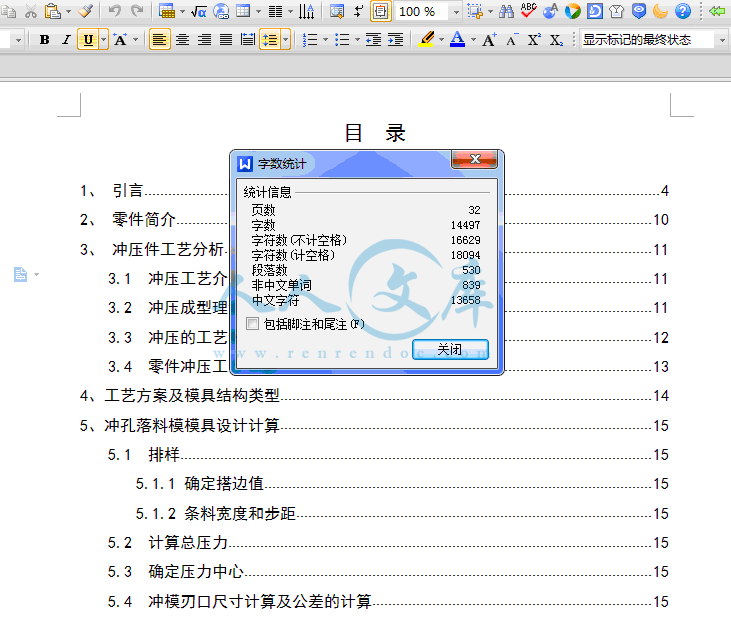

1、引言4

2、零件简介10

3、冲压件工艺分析11

3.1 冲压工艺介绍11

3.2 冲压成型理论11

3.3 冲压的工艺种类12

3.4 零件冲压工艺分析13

4、工艺方案及模具结构类型14

5、冲孔落料模模具设计计算15

5.1 排样15

5.1.1 确定搭边值15

5.1.2 条料宽度和步距15

5.2 计算总压力15

5.3 确定压力中心15

5.4 冲模刃口尺寸计算及公差的计算15

5.5 工件零件结构尺寸16

5.6其定模具零件结构17

5.7 冲床的选定17

5.8 模具的零件图和总装配图18

5.9 模具主要零件的加工工艺过程18

6、弯曲模模具设计计算22

6.1 弯曲件的最小弯曲半径22

6.2 弯曲变形区的应力、应变分析22

6.3 弯曲时的应力和弯矩22

6.4 弯曲件毛坯尺寸计算22

6.5 自由弯曲力的计算23

6.6 校正弯曲时弯曲力计算23

6.7 顶件力和压料力的计算23

6.8 压力机公称压力的确定23

6.9 凸模圆角半径23

6.10 凹模圆角半径23

6.11 凹模工作部分深度23

6.12 凹凸模间隙23

6.13 凹模和凸模的横向尺寸及制造公差24

6.14 其他模具零件结构尺寸25

6.15 模具主要零件的加工工艺过程25

6.16 模具的零件图和总装配图26

7 辅助零件的选用27

7.1 导向零件的选用27

7.2 模柄的选用27

7.3 推件、顶件装置27

7.4 定位装置27

总结29

参考文献30

致谢32

3.1冲压工艺介绍

冲压是靠压力机和模具对板材、带材、管材和型材等施加外力，使之产生塑性变形或分离，从而获得所需形状和尺寸的工件(冲压件)的成形加工方法。冲压和锻造同属塑性加工(或称压力加工)，合称锻压。冲压的坯料主要是热轧和冷轧的钢板和钢带。

全世界的钢材中，有60～70%是板材，其中大部分是经过冲压制成成品。汽车的车身、底盘、油箱、散热器片，锅炉的汽包、容器的壳体、电机、电器的铁芯硅钢片等都是冲压加工的。仪器仪表、家用电器、自行车、办公机械、生活器皿等产品中，也有大量冲压件。

冲压件与铸件、锻件相比，具有薄、匀、轻、强的特点。冲压可制出其他方法难于制造的带有加强筋、肋、起伏或翻边的工件，以提高其刚性。由于采用精密模具，工件精度可达微米级，且重复精度高、规格一致，可以冲压出孔、凸台等。

冷冲压件一般不再经切削加工，或仅需要少量的切削加工。热冲压件精度和表面状态低于冷冲压件，但仍优于铸件、锻件，切削加工量少。

冲压是高效的生产方法，采用复合模，尤其是多工位级进模，可在一台压力机上完成多道冲压工序，实现由带料开卷、矫平、冲裁到成形、精整的全自动生产。生产效率高，劳动条件好，生产成本低，一般每分钟可生产数百件。

3.2冲压成型理论

冲压成形理论的研究是提高冲压技术的基础。目前，国内外对冲压成形理论的研究非常重视，在材料冲压性能研究、冲压成形过程应力应变分析、板料变形规律研究及坯料与模具之间的相互作用研究等方面均取得了较大的进展。特别是随着计算机技术的飞跃发展和塑性变形理论的进一步完善，近年来国内外已开始应用塑性成形过程的计算机模拟技术，即利用有限元（FEM）等有值分析方法模拟金属的塑性成形过程，根据分析结果，设计人员可预测某一工艺方案成形的可行性及可能出现的质量问题，并通过在计算机上选择修改相关参数，可实现工艺及模具的优化设计。这样既节省了昂贵的试模费用，也缩短了制模具周期。

研究推广能提高生产率及产品质量、降低成本和扩大冲压工艺应用范围的各种压新工艺，也是冲压技术的发展方向之一。目前，国内外相继涌现出精密冲压工艺、软模成形工艺、高能高速成形工艺及无模多点成形工艺等精密、高效、经济的冲压新工艺。7 辅助零件的选用

7.1导向零件的选用

导向装置可提高模具精度、寿命以及工件的质量，而且还能节省调试模具的时间，导向装置设计的主意事项：

（1）导柱与导套应在凸模工作前或压料板接触到工件前充分闭合，且此时应保证导柱上端距上模座上平面有10～15 mm的间隙；

（2）导柱、导套与上、下模板装配后，应保持导柱与下模座的下平面、导套上端与上模座的上平面均留2～3 mm的间隙；

（3）对于形状对称的工件，为避免合模安装时引起的方向错误，两侧导柱直径或位置应有所不同；

（4）当冲模有较大的侧向压力时，模座上应装设止推垫，避免导套、导柱承受侧向压力；

（5）导套应开排气孔以排除空气。

根据所选择的模架，选用导柱的规格为：80×500（GB/T 2861.1），选用导套的规格为80×100×80（GB/T 2861.6）。

7.2模柄的选用

根据压力机模柄孔的尺寸：直径: 48 mm，深度: 70 mm，选择凸缘式模柄，查[1]第420 页表15.20，可知其参数如下：

d=70㎜，极限偏差±0.030 mm，总高度L=100 mm，凸缘高L1=23 mm，模柄倒角高度L2=2mm，打杆孔d2=48 mm，凸缘螺钉环绕直径d3=110 mm，凸缘固定螺钉沉孔的直径d4=22 mm，材料为Q235。

7.3推件、顶件装置

推件装置装在上模内，通过冲床滑块内的打料机构完成推件的动作。利用弹性元件定出。刚性推件装置的典型结构应考虑推力均衡分布和尽可能减少对模柄和模座强度的削弱的原则来设计。顶件装置的作用是将工件从凹模中定出，利用弹簧和气垫驱动顶杆订出工件。

下模座的顶杆查[2]第463页表15.44，选取的规格为：选取的规格为：直径d＝50 mm，长度L=300 mm，材料45钢，顶杆50×300 JB/T7650.3。

7.4定位装置

为限定被冲材料的进给步距和正确地将工件安放在冲模上完成下一步的冲压工

参考文献

[1]刘朝儒，吴志均. 机械制图（第五版）[M].北京：高等教育出版社，2006.

[2]崔晓利，杨海茹，贾立红.中文版AutoCAD工程制图（2008版）[M].北京：清华大学出版社，2007.

[3]王致坚，郭雪娥.Pro/e基础教程[M].长沙：湖南大学出版社，2009.

[4]詹友刚.模具设计教程[M].北京：机械工程出版社，2010.

[5]杨可桢，李仲生.机械设计基础[M].北京：高等教育出版社，2006.

[6]王卫卫.材料成形设备[M].北京：机械工业出版社，2007.

[7]翁其金，徐新成.冲压工艺及冲模设计[M].北京：机械工业出版社，2004.

[8]陈嘉真.塑料成型工艺及模具设计[M].北京：机械工业出版社，1995.

[9]伍先明，张蓉.塑料模具设计指导[M].北京：国防工业出版社，2010.

[10]黄毅宏，李明辉.模具制造工艺[M].北京：机械工艺出版社，1999.

[11]杜东福.冷冲压模具设计[M].长沙：湖南科学技术出版社，1985

[12]模具实用技术丛书编委会.冲压设计应用实例[M].北京：机械工业出版社，1994

[13]王同海.实用冲压设计技术[M]. 北京：机械工业出版社，1995

[14]王孝培.冲压手册[M].北京：机械工业出版社，1990

内容简介：: 湖南工学院2011届毕业设计（论文）课题任务书系：机械工程系专业：材料成型及控制工程指导教师蒋冬青学生姓名罗浩课题名称电动车遮雨外壳冲压模设计内容及任务（1）电动车遮雨外壳冲压模设计的工艺分析、模具类型的确定、冲裁模刃口尺寸计算、冲压力及压力中心计算、拉伸力、最小弯曲半径、冲裁件的排样、模具典型结构的选用、定位方案、推件、出件装置的确定等，做整套模具的设计工作;（2）模具零件的设计和装配图及主要零件图的出图；（3）整套模具的检查修改，编写模具的设计计算说明书。研究手段主要运用冲压模课程和其它有关先修课程的理论及生产实践的知识去分析和解决模具设计问题，通过计算，运用标准、规范、手册、图册和查阅有关技术资料等，使用AutoCAD和Pro/e绘图软件对设计的模具进行绘图。拟达到的要求或技术指标按任务书要求完成规定的任务，撰写设计说明书（论文），一律采用计算机编辑。内容包括设计的意义与作用、设计方案选择和计算、主要零件的受力分析和强度校核、经济技术分析等。写出不少于400字的中文摘要；至少翻译一篇本专业外文文献（10000个以上印刷符号），并附译文。需完成不少于3张零号图纸的结构设计图、装配图和零件图，其中应包含一张以上用计算机绘制的具有中等难度的1号图纸，同时至少有折合1号图幅以上的图纸用手工绘制，查阅到10篇以上与题目相关的文献，按要求格式独立撰写不少于12000字的设计说明书。进度安排起止日期工作内容备注（1）2010年10月12月收集资料，确定选题；（2）2011年1月21日 2月28日完成开题报告（3）2011年3月1日4月30日进行工艺及结构设计、绘制装配草图、零件草图以及中期检查；（4）2011年5月1日5月31日图纸及说明书定稿；（5）2011年6月1日6月10日毕业设计答辩。主要参考资料参考文献1刘朝儒，吴志均. 机械制图（第五版）M.北京：高等教育出版社，2006.2崔晓利，杨海茹，贾立红.中文版AutoCAD工程制图（2008版）M.北京：清华大学出版社，2007.3王致坚，郭雪娥.Pro/e基础教程M.长沙：湖南大学出版社，2009.4詹友刚.模具设计教程M.北京：机械工程出版社，2010.5杨可桢，李仲生.机械设计基础M.北京：高等教育出版社，2006.6王卫卫.材料成形设备M.北京：机械工业出版社，2007.7翁其金，徐新成.冲压工艺及冲模设计M.北京：机械工业出版社，2004.8陈嘉真.塑料成型工艺及模具设计M.北京：机械工业出版社，1995.9伍先明，张蓉.塑料模具设计指导M.北京：国防工业出版社，2010.10黄毅宏，李明辉.模具制造工艺M.北京：机械工艺出版社，1999.11杜东福.冷冲压模具设计M.长沙：湖南科学技术出版社，198512模具实用技术丛书编委会.冲压设计应用实例M.北京：机械工业出版社，199413王同海.实用冲压设计技术M. 北京：机械工业出版社，199514王孝培.冲压手册M.北京：机械工业出版社，1990教研室意见年月日系主管领导意见年月日湖南工学院毕业设计开题报告题目电动车遮雨外壳冲压模设计学生姓名班级学号专业材料成型及控制工程一研究目的及意义：（1）综合运用冲压模课程和其它有关先修课程的理论及生产实践的知识去分析和解决模具设计问题，并使所学专业知识得到进一步巩固和深化。（2）学习模具设计的一般方法，了解和掌握常用模具整体设计、零部件的设计过程和计算方法，培养正确的设计思想和分析问题、解决问题的能力，特别是总体设计和计算的能力。（3）通过计算和绘图，学会运用标准、规范、手册、图册和查阅有关技术资料等，培养模具设计的基本技能。二、国内外研究动态和发展趋势模具是工业生产中的重要工艺装备，模具工业是国民经济各部门发展的重要基础之一。随着机械工业、电子工业、航空工业、仪器仪表工业和日常用品工业的发展，塑料成型制件的需求量越来越多，质量要求也越来越高，这就是要求成型塑件的模具的开发、设计与制造的水平也必须越来越高。因此，模具设计水平的高低、模具制造能力的强弱以及模具质量的优劣，都直接影响着各种产品的质量、经济效益的增长以及整体工业水平的提高。模具作为基础工业，它的质量、精度、寿命对其他工业的发展起着之分重要的作用，在国际上被称为“工业之母”，对国名经济的发展起着无可置疑的重要作用。近十年来，模具工业得到了蓬勃发展。一切产品的更新换代多离不开模具，只有提高对模具工业重要性认识才能加速我国工业产品更新换代，才能为我国经济的持续发展提供必要的工业装备，才能使我国工业产品在国际市场上占有一席之地。现在模具行业在激烈的市场竞争中正在向高生产档次、高水平的模具方向发展，竞争的焦点是质量和制造周期，价格是次要的。冲压是利用安装在冲压设备上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种压力加工方法。由于冲压加工通常是在室温下进行的，所以被称为冷冲压。我国冲压模具无论在数量上，还是在质量、技术和能力等方面都已有了很大发展，但与国民经济需求和世界先进水平相比，差距仍很大，一些大型、精密、复杂、长寿命的高档模具每年仍大量进口，特别是中高档轿车的覆盖件模具，目前仍主要依靠进口。一些低档次的简单冲模，已趋供过于求，市场竞争激烈。制造产业是一个国家的综合国力及技术水平的体现，而模具行业的发展是制造产业的关键。针对这种情况，国家出台了相应的政策，正积极发展模具制造产业。冲压加工的工艺和设备正在不断地发展，近年来，出现了很多制造周期短、使用寿命长的新型冲模结构。并且，模具加工工艺及模具材料也相应地在不断革新，从而使冲压生产的产品质量、劳动生产率大大提高，成本也大幅度下降，有利地推动了我国社会主义经济建设和发展。国内、外21世纪的发展方向和动向主要有以下几个方面：（1）冲压成型工艺与理论研究。（2）新一代冲模设计软件技术。（3）在模具设计制造中广泛应用CAD/CAE/CAM技术。（4）冲压加工自动化、精密化和柔性化。（5）冲模新材料及模具热处理新技术的研制、开发以及推广应用（6）提高冲模标准化水平和模具标准化的使用率。三、选题依据由于冲压加工具有许多突出的优点，因此在工业生产中，尤其是在大批生产中得到广泛的应用。可以说，冲压加工已成为现代工业生产的重要手段和发展方向，是提高生产率、提高产品质量、降低生产成本、进行产品更新换代的重要保证。利用冲压模具生产可以保证产品的尺寸精度，使产品质量稳定，而且在加工中不破坏产品表面。用模具生产零部件可以采用冶金厂大量生产的廉价的轧制港胞或钢带为配料，且在生产中不需要加热，具有生产效率高、质量好、重量轻、成本低且节约能源和材料等一系列优点。本课题以拖拉机前罩壳模具设计为案例，以Pro/e和AutoCAD为工具，进行拉深落料冲孔模、弯曲整形模的设计研究工作。以冷冲压技术结合先进的CAD/CAM技术，进而提高提高生产率、减轻劳动强度和缩短模具的设计制造周期，进行拖拉机前罩壳模具设计。四进度安排。进度安排起止日期工作内容备注（1）2010年10月12月收集资料，确定选题；（2）2011年1月21日 2月28日完成开题报告（3）2011年3月1日4月30日进行工艺及结构设计、绘制装配草图、零件草图以及中期检查；（4）2011年5月1日5月31日图纸及说明书定稿；（5）2011年6月1日6月10日毕业设计答辩。五、参考文献1刘朝儒，吴志均. 机械制图（第五版）M.北京：高等教育出版社，2006.2崔晓利，杨海茹，贾立红.中文版AutoCAD工程制图（2008版）M.北京：清华大学出版社，2007.3王致坚，郭雪娥.Pro/e基础教程M.长沙：湖南大学出版社，2009.4詹友刚.模具设计教程M.北京：机械工程出版社，2010.5杨可桢，李仲生.机械设计基础M.北京：高等教育出版社，2006.6王卫卫.材料成形设备M.北京：机械工业出版社，2007.7翁其金，徐新成.冲压工艺及冲模设计M.北京：机械工业出版社，2004.8陈嘉真.塑料成型工艺及模具设计M.北京：机械工业出版社，1995.9伍先明，张蓉.塑料模具设计指导M.北京：国防工业出版社，2010.10黄毅宏，李明辉.模具制造工艺M.北京：机械工艺出版社，1999.11杜东福.冷冲压模具设计M.长沙：湖南科学技术出版社，198512模具实用技术丛书编委会.冲压设计应用实例M.北京：机械工业出版社，199413王同海.实用冲压设计技术M. 北京：机械工业出版社，199514王孝培.冲压手册M.北京：机械工业出版社，1990指导教师批阅意见指导教师(签名)：年月日 2011届毕业设计说明书电动车遮雨外壳冲压模设计系、部：机械工程系学生姓名：指导教师：职称教授专业：材料成型及控制工程班级：完成时间： 31摘要本设计进行了落料、冲孔连续模的设计。文中简要概述了冲压模具目前的发展状况和趋势。对产品进行了详细工艺分析和工艺方案的确定。按照冲压模具设计的一般步骤，计算并设计了本套模具上的主要零部件，如：凸模、凹模、凸模固定板、垫板、凹模固定板、卸料板、导尺、挡料销、导正销等。模架采用标准模架，选用了合适的冲压设备。设计中对工作零件和压力机规格均进行了必要的校核计算。此外，本模具采用始用挡料销和钩形挡料销挡料。模具的冲孔和落料凸模分别用不同的固定板固定，便于调整间隙；冲孔凹模和落料凹模则采用整体固定板固定。关键词：冲压模具；标准模架；冲压设备；校核；冲孔；落料ABSTRACTThis design contains blanking, punching mould and continuous mode design. This paper summarizes the stamping mould development status and trends .We perform an detailed process analysis and make sure the scheme process. According to the general procedure of stamping mould design, it calculates and designs the main component of this mould, such as the punch, hollowing block, punch plate, pad , retainer plate , stripper plate, lead-ruler ,stop pin , pilot pin and so on. Formwork uses standard module and chooses a suitable .This design conducts necessary check and calculation for the press equipment and working elements. In addition, this mould uses stop pin and stop pin of hook type to block material. Punching and blanking punch of the mould are respectively fixed different fixed plates, which are convenient for adjust clearance. Punching and .blanking hollowing block use overall fixed plate to fix. Key words: stamping tool; standard module; press equipment; check; punching blanking目录1、引言42、零件简介103、冲压件工艺分析113.1 冲压工艺介绍113.2 冲压成型理论113.3 冲压的工艺种类123.4 零件冲压工艺分析134、工艺方案及模具结构类型145、冲孔落料模模具设计计算155.1 排样155.1.1 确定搭边值155.1.2 条料宽度和步距155.2 计算总压力155.3 确定压力中心155.4 冲模刃口尺寸计算及公差的计算155.5 工件零件结构尺寸165.6其定模具零件结构175.7 冲床的选定175.8 模具的零件图和总装配图185.9 模具主要零件的加工工艺过程186、弯曲模模具设计计算226.1 弯曲件的最小弯曲半径226.2 弯曲变形区的应力、应变分析226.3 弯曲时的应力和弯矩226.4 弯曲件毛坯尺寸计算226.5 自由弯曲力的计算236.6 校正弯曲时弯曲力计算236.7 顶件力和压料力的计算236.8 压力机公称压力的确定236.9 凸模圆角半径236.10 凹模圆角半径236.11 凹模工作部分深度236.12 凹凸模间隙236.13 凹模和凸模的横向尺寸及制造公差246.14 其他模具零件结构尺寸256.15 模具主要零件的加工工艺过程256.16 模具的零件图和总装配图267 辅助零件的选用277.1 导向零件的选用277.2 模柄的选用277.3 推件、顶件装置277.4 定位装置27总结29参考文献30致谢321、引言冷冲压又称板料冲压，是压力加工中的先进方法之一。它是在常温下利用冲模在压力机上对材料施加压力，使其产生分离或变形，从而获得一定形状、尺寸和性能的零件的加工方法，而冷冲模则是冷冲压加工中所用的工艺装备。冲模是将材料（金属或非金属）批量加工成所需冲件的专用工具。冲模在冲压中至关重要，没有符合要求的冲模，批量冲压生产就难以进行；没有先进的冲模，先进的冲压工艺就无法实现。冲压工艺与模具、冲压设备和冲压材料构成冲压加工的三要素，只有它们相互结合才能得出冲压件在现代工业生产中，模具是生产各种产品的重要工艺装备。80年代以来，在国家产业政策和与之配套的一系列国家经济政策的支持和引导下，我国模具工业发展迅速。采用模具生产零部件，具有生产效率高、质量好、成本低、节约能源和原材料等一系列有点，在铸造、锻造、冲压、塑料、橡胶、玻璃、粉末冶金、陶瓷制品等生产行业中得到了广泛的应用，成为当代工业生产的重要手段和工艺发展方向。模具工业对国民经济和社会发展，起着越来越重要的作用。模具制造水平的高低，也成为了衡量一个国家机械制造水平的作用标志之一。在模具工业中，冲压模具占有重要的比重。从模具角度看，模具是现代制造业中不可或缺的装备，发达国家的模具总产值，早已超过了工作母机（机床）的总产值，其中为冲压工艺服务的冲模约占模具总量的40。据有关文献介绍，冲压方法的增值率达到原材料的312倍，具有明显的综合技术经济优势。以冲压方法为主制造的零件，比较有代表性且与人们日常生活密切相关的有汽车覆盖件、搪瓷和不锈钢器皿、各种家用电器的外壳等，它们带来了产品层出不穷的外观变化。冲压方法也能制造不少产品内部的某些零件，甚至是关键零件，如链轮、汽车大梁、支架等。在制件尺寸大小、制件复杂程度、等方面，冲压方法都有非常大的适用范围。冲模在很大范围内涵盖了其它模具（冷锻模、塑料模、压铸模、粉末冶金模等）的共同内容，所以掌握冲模技术，对了解其它类模具业很有帮助。现代模具工业有“不衰亡工业”之称。世界模具市场总体上供不应求，市场需求量维持在700亿至850亿美元，同时，我国的模具产业也迎来了新一轮的发展机遇。近几年，我国模具产业总产值保持15%的年增长率（据不完全统计，2005年国内模具进口总值达到700多亿，同时，有近250个亿的出口），到2007年模具产值预计为700亿元，模具及模具标准件出口将从现在的每年9000多万美元增长到2006年的2亿美元左右。单就汽车产业而言，一个型号的汽车所需模具达几千副，价值上亿元，而当汽车更换车型时约有80%的模具需要更换。2005年我国汽车产销量均突破550万辆，预计2007年产销量各突破700万辆，轿车产量将达到300万辆。另外，电子和通讯产品对模具的需求也非常大，在发达国家往往占到模具市场总量的20%之多。目前，中国17000多个模具生产厂点，从业人数约50多万。1999年中国模具工业总产值已达245亿元人民币。工业总产值中企业自产自用的约占三分之二，作为商品销售的约占三分之一。在模具工业的总产值中，冲压模具约占50%，塑料模具约占33%，压铸模具约占6%，其它各类模具约占11%。模具的发展是体现一个国家现代化水平高低的一个重要标志，就我国而言，经过了这几十年曲折的发展，模具行业也初具规模，从当初只能靠进口到现在部分进口已经跨了一大步，但还有一些精密的冲模自己还不能生产只能通过进口来满足生产需要。随着各种加工工艺和多种设计软件的应用使的模具的应用和设计更为方便。随着信息产业的不断发展，模具的设计和制造也越来越趋近于国际化。现在模具的计算机辅助设计和制造（CAD/CAM）技术的研究和应用。大大提搞了模具设计和制造的效率。减短了生产周期。采用模具CAD/CAM技术，还可提高模具质量，大大减少设计和制造人员的重复劳动，使设计者有可能把精力用在创新和开发上。尤其是pro/E和UG等软件的应用更进一步推动了模具产业的发展。数控技术的发展使模具工作零件的加工趋进于自动化。电火花和线切割技术的广泛应用也对模具行业起到了飞越发展。模具的标准化程度在国内外现在也比较明显。特别是对一些通用件的使用应用的越来越多。其大大的提高了它们的互换性。加强了各个地区的合作。对整个模具的行业水平的提高也起到了重要的作用。冲压工艺是塑性加工的基本加工方法之一。它主要用于加工板料零件，所以有时也叫板料冲压。冲压不仅可以加工金属板料，而且也可以加工非金属板料。冲压加工时，板料在模具的作用下，于其内部产生使之变形的内力。当内力的作用达到一定程度时，板料毛坯或毛坯的某个部位便会产生与内力的作用性质相对应的变形，从而获得一定的形状、尺寸和性能的零件。冲压生产靠模具与设备完成加工过程，所以它的生产率高，而且由于操作简便，也便于实现机械化和自动化。利用模具加工，可以获得其它加工方法所不能或难以制造的、形状复杂的零件。冲压产品的尺寸精度是由模具保证的，所以质量稳定，一般不需要再经过机械加工便可以使用。冲压加工一般不需要加热毛坯，也不像切削加工那样大量的切削材料，所以它不但节能，而且节约材料。冲压产品的表面质量较好，使用的原材料是冶金工厂大量生产的轧制板料或带料，在冲压过程中材料表面不受破坏。因此，冲压工艺是一种产品质量好而且成本低的加工工艺。用它生产的产品一般还具有重量轻且刚性好的特点。冲压加工在汽车、拖拉机、电机、电器、仪器、仪表、各种民用轻工产品以及航空、航天和兵工等的生产方面占据十分重要的地位。现代各种先进工业化国家的冲压生产都是十分发达的。在我国的现代化建设进程中，冲压生产占有重要的地位。当今，随着科学技术的发展，冲压工艺技术也在不断革新和发展，这些革新和发展主要表现在以下几个方面：（1）工艺分析计算方法的现代化（2）模具设计及制造技术的现代化（3）冲压生产的机械化和自动化（4）新的成型工艺以及技术的出现（5）不断改进板料的性能，以提高其成型能力和使用效果。随着科学技术的不断进步和工业生产的迅速发展，许多新技术、新工艺、新设备、新材料不断涌现，因而促进了冲压技术的不断革新和发展。其主要表现和发展方向如下。(1). 冲压成形理论及冲压工艺方面冲压成形理论的研究是提高冲压技术的基础。目前，国内外对冲压成形理论的研究非常重视，在材料冲压性能研究、冲压成形过程应力应变分析、板料变形规律研究及坯料与模具之间的相互作用研究等方面均取得了较大的进展。特别是随着计算机技术的飞跃发展和塑性变形理论的进一步完善，近年来国内外已开始应用塑性成形过程的计算机模拟技术，即利用有限元（FEM）等有值分析方法模拟金属的塑性成形过程，根据分析结果，设计人员可预测某一工艺方案成形的可行性及可能出现的质量问题，并通过在计算机上选择修改相关参数，可实现工艺及模具的优化设计。这样既节省了昂贵的试模费用，也缩短了制模具周期。研究推广能提高生产率及产品质量、降低成本和扩大冲压工艺应用范围的各种压新工艺，也是冲压技术的发展方向之一。目前，国内外相继涌现出精密冲压工艺、软模成形工艺、高能高速成形工艺及无模多点成形工艺等精密、高效、经济的冲压新工艺。其中，精密冲裁是提高冲裁件质量的有效方法，它扩大了冲压加工范围，目前精密冲裁加工零件的厚度可达25mm，精度可达IT1617级；用液体、橡胶、聚氨酯等作柔性凸模或凹模的软模成形工艺，能加工出用普通加工方法难以加工的材料和复杂形状的零件，在特定生产条件下具有明显的经济效果；采用爆炸等高能效成形方法对于加工各种尺寸在、形状复杂、批量小、强度高和精度要求较高的板料零件，具有很重要的实用意义；利用金属材料的超塑性进行超塑成形，可以用一次成形代替多道普通的冲压成形工序，这对于加工形状复杂和大型板料零件具有突出的优越性；无模多点成形工序是用高度可调的凸模群体代替传统模具进行板料曲面成形的一种先进技术，我国已自主设计制造了具有国际领先水平的无模多点成形设备，解决了多点压机成形法，从而可随意改变变形路径与受力状态，提高了材料的成形极限，同时利用反复成形技术可消除材料内残余应力，实现无回弹成形。无模多点成形系统以CAD/CAM/CAE技术为主要手段，能快速经济地实现三维曲面的自动化成形。(2). 冲模是实现冲压生产的基本条件.在冲模的设计制造上,目前正朝着以下两方面发展:一方面,为了适应高速、自动、精密、安全等大批量现代生产的需要，冲模正向高效率、高精度、高寿命及多工位、多功能方向发展，与此相比适应的新型模具材料及其热处理技术，各种高效、精密、数控自动化的模具加工机床和检测设备以及模具CAD/CAM技术也在迅速发展；另一方面，为了适应产品更新换代和试制或小批量生产的需要，锌基合金冲模、聚氨酯橡胶冲模、薄板冲模、钢带冲模、组合冲模等各种简易冲模及其制造技术也得到了迅速发展。精密、高效的多工位及多功能级进模和大型复杂的汽车覆盖件冲模代表了现代冲模的技术水平。目前，50个工位以上的级进模进距精度可达到2微米，多功能级进模不仅可以完成冲压全过程，还可完成焊接、装配等工序。我国已能自行设计制造出达到国际水平的精度达25微米，进距精度23微米，总寿命达1亿次。我国主要汽车模具企业，已能生产成套轿车覆盖件模具，在设计制造方法、手段方面已基本达到了国际水平，但在制造方法手段方面已基本达到了国际水平，模具结构、功能方面也接近国际水平，但在制造质量、精度、制造周期和成本方面与国外相比还存在一定差距。模具制造技术现代化是模具工业发展的基础。计算机技术、信息技术、自动化技术等先进技术正在不断向传统制造技术渗透、交叉、融合形成了现代模具制造技术。其中高速铣削加工、电火花铣削加工、慢走丝切割加工、精密磨削及抛光技术、数控测量等代表了现代冲模制造的技术水平。高速铣削加工不但具有加工速度高以及良好的加工精度和表面质量（主轴转速一般为1500040000r/min）,加工精度一般可达10微米，最好的表面粗糙度Ra1微米），而且与传统切削加工相比具有温升低（工件只升高3摄氏度）、切削力小，因而可加工热敏材料和刚性差的零件，合理选择刀具和切削用量还可实现硬材料（60HRC）加工；电火花铣削加工（又称电火花创成加工）是以高速旋转的简单管状电极作三维或二维轮廓加工（像数控铣一样），因此不再需要制造昂贵的成形电极，如日本三菱公司生产的EDSCAN8E电火花铣削加工机床，配置有电极损耗自动补偿系统、CAD/CAM集成系统、在线自动测量系统和动态仿真系统，体现了当今电火花加工机床的技术水平；慢走丝线切割技术的发展水平已相当高，功能也相当完善，自动化程度已达到无人看管运行的程度，目前切割速度已达到300mm/min,加工精度可达1.5微米，表面粗糙度达Ra=010.2微米;精度磨削及抛光已开始使用数控成形磨床、数控光学曲线磨床、数控连续轨迹坐标磨床及自动抛光等先进设备和技术;模具加工过程中的检测技术也取得了很大的发展,现在三坐标测量机除了能高精度地测量复杂曲面的数据外,其良好的温度补偿装置、可靠的抗振保护能力、严密的除尘措施及简单操作步骤，使得现场自动化检测成为可能。此外，激光快速成形技术（RPM）与树脂浇注技术在快速经济制模技术中得到了成功的应用。利用RPM技术快速成形三维原型后，通过陶瓷精铸、电弧涂喷、消失模、熔模等技术可快速制造各种成形模。如清华大学开发研制的“M-RPMS-型多功能快速原型制造系统”是我国自主知识产权的世界惟一拥有两种快速成形工艺（分层实体制造SSM和熔融挤压成形MEM）的系统，它基于“模块化技术集成”之概念而设计和制造，具有较好的价格性能比。一汽模具制造公司在以CAD/CAM加工的主模型为基础，采用瑞士汽巴精化的高强度树脂浇注成形的树脂冲模应用在国产轿车试制和小批量生产开辟了新的途径。(3). 冲压设备和冲压生产自动化方面性能良好的冲压设备是提高冲压生产技术水平的基本条件，高精度、高寿命、高效率的冲模需要高精度、高自动化的冲压设备相匹配。为了满足大批量高速生产的需要，目前冲压设备也由单工位、单功能、低速压力机朝着多工位、多功能、高速和数控方向发展，加之机械乃至机器人的大量使用，使冲压生产效率得到大幅度提高，各式各样的冲压自动线和高速自动压力机纷纷投入使用。如在数控四边折弯机中送入板料毛坯后，在计算机程序控制下便可依次完成四边弯曲，从而大幅度提高精度和生产率；在高速自动压力机上冲压电机定转子冲片时，一分钟可冲几百片，并能自动叠成定、转子铁芯，生产效率比普通压力机提高几十倍，材料利用率高达97%；公称压力为250KN的高速压力机的滑块行程次数已达2000次/min以上。在多功能压力机方面，日本田公司生产的2000KN“冲压中心”采用CNC控制，只需5min时间就可完成自动换模、换料和调整工艺参数等工作；美国惠特尼公司生产的CNC金属板材加工中心，在相同的时间内，加工冲压件的数量为普通压力机的410倍，并能进行冲孔、分段冲裁、弯曲和拉深等多种作业。近年来，为了适应市场的激烈竞争，对产品质量的要求越来越高，且其更新换代的周期大为缩短。冲压生产为适应这一新的要求，开发了多种适合不同批量生产的工艺、设备和模具。其中，无需设计专用模具、性能先进的转塔数控多工位压力机、激光切割和成形机、CNC万能折弯机等新设备已投入使用。特别是近几年来在国外已经发展起来、国内亦开始使用的冲压柔性制造单元（FMC）和冲压柔性制造系统（FMS）代表了冲压生产新的发展趋势。FMS系统以数控冲压设备为主体，包括板料、模具、冲压件分类存放系统、自动上料与下料系统，生产过程完全由计算机控制，车间实现24小时无人控制生产。同时，根据不同使用要求，可以完成各种冲压工序，甚至焊接、装配等工序，更换新产品方便迅速，冲压件精度也高。(4). 冲压标准化及专业化生产方面模具的标准化及专业化生产，已得到模具行业和广泛重视。因为冲模属单件小批量生产，冲模零件既具的一定的复杂性和精密性，又具有一定的结构典型性。因此，只有实现了冲模的标准化，才能使冲模和冲模零件的生产实现专业化、商品化，从而降低模具的成本，提高模具的质量和缩短制造周期。目前，国外先进工业国家模具标准化生产程度已达70%80%，模具厂只需设计制造工作零件，大部分模具零件均从标准件厂购买，使生产率大幅度提高。模具制造厂专业化程度越不定期越高，分工越来越细，如目前有模架厂、顶杆厂、热处理厂等，甚至某些模具厂仅专业化制造某类产品的冲裁模或弯曲模，这样更有利于制造水平的提高和制造周期的缩短。我国冲模标准化与专业化生产近年来也有较大发展，除反映在标准件专业化生产厂家有较多增加外，标准件品种也有扩展，精度亦有提高。但总体情况还满足不了模具工业发展的要求，主要体现在标准化程度还不高（一般在40%以下），标准件的品种和规格较少，大多数标准件厂家未形成规模化生产，标准件质量也还存在较多问题。另外，标准件生产的销售、供货、服务等都还有待于进一步提高。2、零件简介名称：电动车挡雨遮阳棚生产批量：小批量材料：Q235材料厚度：1mm要求：试制定冲压工艺规程、设计冲压模具、编制零件加工工艺过程。图1 工件图3、冲压件工艺分析3.1冲压工艺介绍冲压是靠压力机和模具对板材、带材、管材和型材等施加外力，使之产生塑性变形或分离，从而获得所需形状和尺寸的工件(冲压件)的成形加工方法。冲压和锻造同属塑性加工(或称压力加工)，合称锻压。冲压的坯料主要是热轧和冷轧的钢板和钢带。全世界的钢材中，有6070%是板材，其中大部分是经过冲压制成成品。汽车的车身、底盘、油箱、散热器片，锅炉的汽包、容器的壳体、电机、电器的铁芯硅钢片等都是冲压加工的。仪器仪表、家用电器、自行车、办公机械、生活器皿等产品中，也有大量冲压件。冲压件与铸件、锻件相比，具有薄、匀、轻、强的特点。冲压可制出其他方法难于制造的带有加强筋、肋、起伏或翻边的工件，以提高其刚性。由于采用精密模具，工件精度可达微米级，且重复精度高、规格一致，可以冲压出孔、凸台等。冷冲压件一般不再经切削加工，或仅需要少量的切削加工。热冲压件精度和表面状态低于冷冲压件，但仍优于铸件、锻件，切削加工量少。冲压是高效的生产方法，采用复合模，尤其是多工位级进模，可在一台压力机上完成多道冲压工序，实现由带料开卷、矫平、冲裁到成形、精整的全自动生产。生产效率高，劳动条件好，生产成本低，一般每分钟可生产数百件。3.2冲压成型理论冲压成形理论的研究是提高冲压技术的基础。目前，国内外对冲压成形理论的研究非常重视，在材料冲压性能研究、冲压成形过程应力应变分析、板料变形规律研究及坯料与模具之间的相互作用研究等方面均取得了较大的进展。特别是随着计算机技术的飞跃发展和塑性变形理论的进一步完善，近年来国内外已开始应用塑性成形过程的计算机模拟技术，即利用有限元（FEM）等有值分析方法模拟金属的塑性成形过程，根据分析结果，设计人员可预测某一工艺方案成形的可行性及可能出现的质量问题，并通过在计算机上选择修改相关参数，可实现工艺及模具的优化设计。这样既节省了昂贵的试模费用，也缩短了制模具周期。研究推广能提高生产率及产品质量、降低成本和扩大冲压工艺应用范围的各种压新工艺，也是冲压技术的发展方向之一。目前，国内外相继涌现出精密冲压工艺、软模成形工艺、高能高速成形工艺及无模多点成形工艺等精密、高效、经济的冲压新工艺。其中，精密冲裁是提高冲裁件质量的有效方法，它扩大了冲压加工范围，目前精密冲裁加工零件的厚度可达25mm，精度可达IT1617级；用液体、橡胶、聚氨酯等作柔性凸模或凹模的软模成形工艺，能加工出用普通加工方法难以加工的材料和复杂形状的零件，在特定生产条件下具有明显的经济效果；采用爆炸等高能效成形方法对于加工各种尺寸在、形状复杂、批量小、强度高和精度要求较高的板料零件，具有很重要的实用意义；利用金属材料的超塑性进行超塑成形，可以用一次成形代替多道普通的冲压成形工序，这对于加工形状复杂和大型板料零件具有突出的优越性；无模多点成形工序是用高度可调的凸模群体代替传统模具进行板料曲面成形的一种先进技术，我国已自主设计制造了具有国际领先水平的无模多点成形设备，解决了多点压机成形法，从而可随意改变变形路径与受力状态，提高了材料的成形极限，同时利用反复成形技术可消除材料内残余应力，实现无回弹成形。无模多点成形系统以CAD/CAM/CAE技术为主要手段，能快速经济地实现三维曲面的自动化成形。3.3冲压的工艺种类冲压主要是按工艺分类，可分为分离工序和成形工序两大类。分离工序也称冲裁，其目的是使冲压件沿一定轮廓线从板料上分离，同时保证分离断面的质量要求。成形工序的目的是使板料在不破坯的条件下发生塑性变形，制成所需形状和尺寸的工件。在实际生产中，常常是多种工序综合应用于一个工件。冲裁、弯曲、剪切、拉深、胀形、旋压、矫正是几种主要的冲压工艺。冲压用板料的表面和内在性能对冲压成品的质量影响很大，要求冲压材料厚度精确、均匀；表面光洁，无斑、无疤、无擦伤、无表面裂纹等；屈服强度均匀，无明显方向性；均匀延伸率高；屈强比低；加工硬化性低。在实际生产中，常用与冲压过程近似的工艺性试验，如拉深性能试验、胀形性能试验等检验材料的冲压性能，以保证成品质量和高的合格率。模具的精度和结构直接影响冲压件的成形和精度。模具制造成本和寿命则是影响冲压件成本和质量的重要因素。模具设计和制造需要较多的时间，这就延长了新冲压件的生产准备时间。模座、模架、导向件的标准化和发展简易模具(供小批量生产)、复合模、多工位级进模(供大量生产)，以及研制快速换模装置，可减少冲压生产准备工作量和缩短准备时间，能使适用于减少冲压生产准备工作量和缩短准备时间，能使适用于大批量生产的先进冲压技术合理地应用于小批量多品种生产。冲压设备除了厚板用水压机成形外，一般都采用机械压力机。以现代高速多工位机械压力机为中心，配置开卷、矫平、成品收集、输送等机械以及模具库和快速换模装置，并利用计算机程序控制，可组成高生产率的自动冲压生产线。在每分钟生产数十、数百件冲压件的情况下，在短暂时间内完成送料、冲压、出件、排废料等工序，常常发生人身、设备和质量事故。因此，冲压中的安全生产是一个非常重要的问题。3.4零件冲压工艺分析该零件结构简单对称，由直线组成，满足冲裁件的边距要求。初步采用导柱导套进行定位，工件厚度较大，卸料力较大，故采用固定卸料装置，先用冲孔落料模进行加工，再进行弯曲加工。零件上所有未注公差尺寸都属自由尺寸，可按IT12等级确定工件尺寸公差，孔边距的公差是0.11属于IT11级。4、工艺方案及模具结构类型预期方案：1、复合膜复合膜压料较好，制件平整。复杂相撞制造难度低，相对价格低，生产效率较高，精度高，能达到IT8IT11。冲裁件的内孔与外缘的相对位置精度高，适合大批量精度要求高的冲裁件。 2、单工序模单工序模结构简单，制造周期短，成本较低，模具需要导柱进行导向，适合用于生产精度要求不高，形状简单，批量小的冲裁件。先选取一块长3000mm，宽800mm，厚1mm的Q235板进行冲孔，再进行弯曲。对于所给零件，孔边距有公差要求，由于工作尺寸过大且精度要求不高，故使用单工序模进行成型。由工件尺寸可知，凹凸模壁厚大于最小壁厚满足要求，为了便于操作，采用导柱导向固定卸料式单工序模，固定卸料方式和挡料销定位方式。5、冲孔落料模模具设计计算5.1 排样计算调料宽度及确定步距，搭边值。5.1.1确定搭边值搭边宽度对冲裁过程及冲裁件质量有很大影响。搭边过大，材料利用率低，提高了成本；搭边过小时，搭边的强度和刚度不够，冲裁时易拉断。由于使用普通碳素钢Q235，塑性好，有一定的强度是软材料，搭边值要大些。经查资料，当厚度t1 a=1.2 a1= 条料宽度和步距搭边值a=1.2，所以步距为=1630mm，调料宽度按相应的公式计算。 B=（D+2a1）0- （1）查表可知 =0.5所以5.2 计算总压力由于该工件采用倒装式复合模，故总的冲压力为：F总= F孔+F卸（2）冲孔力（3）两个孔卸料力所以 F总= F孔+F卸5.3 确定压力中心由于图形为轴对称图形，压力中心就在几何中心故不需计算。5.4 冲模刃口尺寸计算及公差的计算冲孔凸模经查表可得- D1= D2= Dp1=(dmin+X) （4）查表得X=0.75Dp1=相应的凹模尺寸按凸模尺寸配作，保证双面间隙在0.123-0.180之间。Dp2=(dmin+X) （5） (查表x=0.75)Dp2=相应的凹模尺寸按凸模尺寸配作，保证双面间隙在0.123-0.180之间。孔边距 L=250 Ld=（Lmin+X）（6）（查表x=0.75） Ld=孔心距由于凹模磨损后无变化 Ld=L=21760.06255.5 工件零件结构尺寸凹模模板尺寸 H=Kb=0.12400=48凹模宽度B=s+（2.54）H=（120192）取B=150凹模板边长L=b+2c=400+2150=700 故确定凹模板外形为：1200800100 图2 凹模板外形同理冲孔凸模 L= h1+h2+h3 =100+100+50 =250 凸模强度校核由于此凸模的尺寸较大，所以强度和刚度足够，无需校核。图3 外形如图5.6 零件结构尺寸见下表表1 模具零件结构尺寸序号名称长宽厚材料数量 1上模座1400100015045钢1 2卸料板120080010045钢1 3 凸凹模固定板120080010045钢1 4下模座14001000150 45钢15.7 冲床的选定根据冲床压力 F总=1264KN，模具闭合高度，冲床的工作台面尺寸，选JB21-160 开式固定台冲床。其主要工艺参数如下：公称压力：1600KN 标称压力行程：10mm 滑块固定行程：160mm 行程次数：50n/min 最大封模高度：450mm 工作台尺寸：710mm1120mm5.8 模具的零件图和总装配图见图纸（略）5.9 模具主要零件的加工工艺过程表2落料凹模加工工艺过程序号工序名工序内容 1 备料锻件Cr12：1200800100mm 2 粗铣铣六面到1200800100，并保证上下平面和侧面具有一定的垂直度。 3平面磨用砂轮磨上下两平面使其厚度达100mm，并磨两相邻侧面，使垂直度达0.02mm. 4 钳先划出各孔径中心线并划出凹模洞口轮廓尺寸，再钻螺纹底孔销钉底孔，凹模洞口穿线孔，最后铰销钉孔和攻丝使其达到要求5 热处理淬火使其硬度达60-64HRC6 平面磨用砂轮磨平上下平面，使厚度达100mm7 线切割割凹模洞口，并留0.01-0.02mm研磨余量8 钳1. 研磨洞口内壁侧面达0.8um2. 配推件块到要求9 钳用垫块层保证凸凹模与凹模间隙均匀后，凹模与上模座配销钉孔。10 精磨精磨凹模板上平面使其厚度和粗糙度达要求。11 总装配表3 冲孔凸模加工工艺过程序号工序名工序内容 1 备料锻件Cr12： 400300250mm 2 热处理退火，硬度达180-220HB 3车1. 车一端面，打顶尖孔，车外圆至19mm掉头车另一端面长度至尺寸60mm,打顶尖孔。2. 双顶尖孔，车外圆尺寸18.40.04mm,16.50.04至要求，车尺寸5mm至要求。 4 检验5 热处理淬火，硬度至56-60HRC6 磨削磨削尺寸400mm,300 至要求。7 线切割切除工作端面顶尖孔，高度尺寸至250要求。8 磨削磨削端面至Ra0.8um9 检验表4 凸凹模加工工艺过程序号工序名工序内容 1 备料锻件Cr12:1200800250 2 粗铣铣六面见光 3平磨磨高度两平面到尺寸250mm 4 钳1. 划线在长度方一侧留切割夹位6mm后，分中划凸模轮廓线并划两凹模洞口中心线2. 钻孔按凹模洞口中心钻线切割穿丝孔3. 惚扩凹模落料沉孔到要求，钻螺纹底孔并攻丝到要求。5 热处理淬火硬度达60-64HRC6 平磨磨高度到2507 线切割割凸模及两凹模，并留研磨余量8 钳研配凸模9 平磨磨厚度达要求10 总装配表5卸料板加工工艺过程序号工序名工序内容 1 备料下料45钢：1200800100 2 热处理调质处理硬度24-28HRC 3 粗铣铣六面达1200800100mm，并使上下平面和侧面基本垂直 4 平磨磨平上下平面，厚度达100mm，并磨侧面使其垂直度达0.02mm5 钳1. 划线螺纹中心线，定位销钉中心线及中间型孔轮廓线2. 钻孔螺纹底孔，定位钉底孔型孔穿线孔3. 铰孔，攻丝铰定位钉底孔到要求，螺纹孔攻丝到要求6 线切割割型孔到要求7 钳1. 型孔与凸凹模装配2. 定位钉与定位钉装配3. 螺纹孔与螺钉装配8 平磨磨厚度到要求9 总装配图4 卸料板外形6、弯曲模模具设计计算将以上步骤加工完毕的工件毛坯进行弯曲成形加工，将两端弯成如图所示的形状。图5 毛坯弯曲成形加工图6.1弯曲件的最小弯曲半径查表可得，要弯曲的半径远大于最小弯曲半径0.1t，所以条件合格。6.2弯曲变形区的应力、应变分析由于工件属于宽板，变形阻力较大，弯曲后宽板基本不变，内外层宽度方向的应变接近于0。外层材料在宽度方向为拉应力，内层材料在宽度方向为压应力。6.3弯曲时的应力和弯矩假定：（1）弯曲过程中，毛坯变形区内任意位置上的横截面始终为平面。（2）弯曲过程中，毛坯变形区内横截面的形状尺寸不变，中性层位置仍在板料中间。（3）弯曲件内外层切向应力和应变关系与单位拉伸状态下的应力应变关系完全一致。6.4弯曲件毛坯尺寸计算（7）6.5自由弯曲力的计算有公式（8）可得6.6校正弯曲时弯曲力计算（9）6.7顶件力和压料力的计算顶件力和压料力可取自由弯曲力的60%80%，即顶件力和压料力为143N191N。6.8压力机公称压力的确定即可确定压力机为MP6300热模锻压力机参数如下：标称压力：63MN 滑块行程450mm 滑块行程次数：42次/min 最大封闭高度：1250mm 工作台尺寸：18402300 电动机功率：300KW6.9凸模圆角半径一般取弯曲件的弯曲半径，即6.10凹模圆角半径由于，所以，本次设计中取5mm6.11凹模工作部分深度查表得 =40mm6.12凹凸模间隙（10）6.13凹模和凸模的横向尺寸及制造公差图6 凹模形状如图所示图7 凸模形状如图所示6.14其他模具零件结构尺寸见下表表6 模具零件结构尺寸序号名称长宽厚材料数量1顶料杆20080045钢12上模座20001200200Cr1213下模座20001200200Cr1216.15模具主要零件的加工工艺过程表7 凹模加工工艺过程序号工序名工序内容1备料锻件Cr12：20001200200mm2粗铣铣六面到20001200200mm，并保证上下平面和侧面具有一定的垂直度。3平面磨用砂轮磨上下两平面使其厚度达200mm，并磨两相邻侧面，使垂直度达0.02mm.4钳先划出各孔径中心线并划出凹模洞口轮廓尺寸，再钻螺纹底孔销钉底孔，凹模洞口穿线孔，最后铰销钉孔和攻丝使其达到要求5热处理淬火使其硬度达60-64HRC6平面磨用砂轮磨平上下平面，使厚度达200mm7线切割割凹模洞口，并留0.01-0.02mm研磨余量8钳3. 研磨洞口内壁侧面达0.8um4. 配推件块到要求9钳用垫块层保证凸凹模与凹模间隙均匀后，凹模与上模座配销钉孔。表8凸模加工工艺过程序号工序名工序内容 1 备料锻件Cr12： 400300250mm 2 热处理退火，硬度达180-220HB 3车3. 车一端面，打顶尖孔，车外圆至19mm掉头车另一端面长度至尺寸60mm,打顶尖孔。4. 双顶尖孔，车外圆尺寸18.40.04mm,16.50.04至要求，车尺寸5mm至要求。 4 检验5 热处理淬火，硬度至56-60HRC6 磨削磨削尺寸400mm,300 至要求。 7线切割切除工作端面顶尖孔，高度尺寸至250要求。 8磨削磨削端面至Ra0.8um 9检验6.16模具的零件图和总装配图见图纸（略）7 辅助零件的选用7.1导向零件的选用导向装置可提高模具精度、寿命以及工件的质量，而且还能节省调试模具的时间，导向装置设计的主意事项：（1）导柱与导套应在凸模工作前或压料板接触到工件前充分闭合，且此时应保证导柱上端距上模座上平面有1015 mm的间隙；（2）导柱、导套与上、下模板装配后，应保持导柱与下模座的下平面、导套上端与上模座的上平面均留23 mm的间隙；（3）对于形状对称的工件，为避免合模安装时引起的方向错误，两侧导柱直径或位置应有所不同；（4）当冲模有较大的侧向压力时，模座上应装设止推垫，避免导套、导柱承受侧向压力；（5）导套应开排气孔以排除空气。根据所选择的模架，选用导柱的规格为：80500（GB/T 2861.1），选用导套的规格为8010080（GB/T 2861.6）。7.2模柄的选用根据压力机模柄孔的尺寸：直径: 48 mm，深度: 70 mm，选择凸缘式模柄，查1第420 页表15.20，可知其参数如下：d=70，极限偏差0.030 mm，总高度L=100 mm，凸缘高L1=23 mm，模柄倒角高度L2=2mm，打杆孔d2=48 mm，凸缘螺钉环绕直径d3=110 mm，凸缘固定螺钉沉孔的直径d4=22 mm，材料为Q235。7.3推件、顶件装置推件装置装在上模内，通过冲床滑块内的打料机构完成推件的动作。利用弹性元件定出。刚性推件装置的典型结构应考虑推力均衡分布和尽可能
