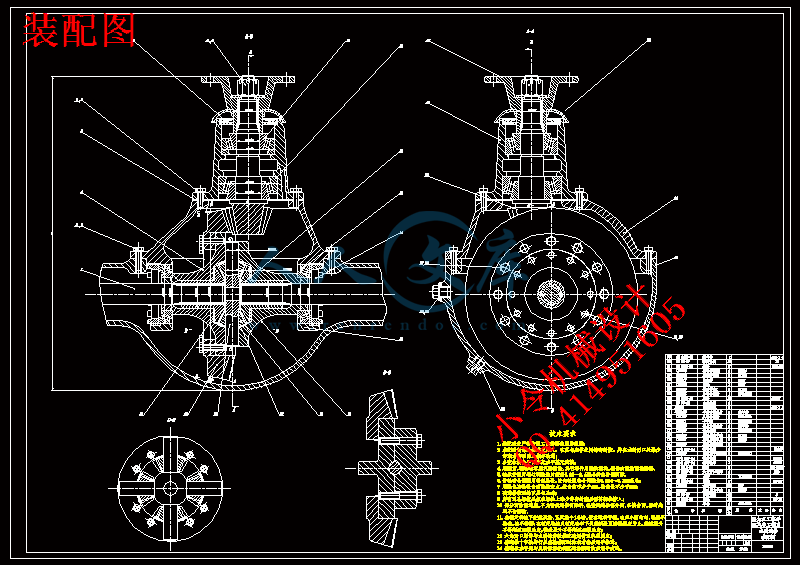

轻型商用车主减速器设计【6张CAD图纸+WORD毕业论文】【汽车车辆专业】

【温馨提示】 购买原稿文件请充值后自助下载。

[全部文件] 那张截图中的文件为本资料所有内容，下载后即可获得。

预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

目    录

摘 要 I
Abstract II
第1章 绪 论 1
1.1 国内外主减速器行业现状和发展趋势 1
1.2 本设计的目的和意义 2
1.3 本次设计的主要内容 2
第2章 主减速器的设计 3
2.1 主减速器的结构型式的选择 3
2.1.1 主减速器的减速型式 3
2.1.2 主减速器齿轮的类型的选择 4
2.1.3 主减速器主动锥齿轮的支承形式 6
2.1.4 主减速器从动锥齿轮的支承形式及安置方法 7
2.2 主减速器的基本参数选择与设计计算 8
2.2.1 主减速比的确定 8
2.2.2 主减速器计算载荷的确定 9
2.2.3 主减速器基本参数的选择 11
2.2.4 主减速器双曲面齿轮的几何尺寸计算 15
2.2.5 主减速器双曲面齿轮的强度计算 23
2.2.6 主减速器齿轮的材料及热处理 27
2.3 主减速器轴承的选择 28
2.3.1 计算转矩的确定 28
2.3.2 齿宽中点处的圆周力 28
2.3.3 双曲面齿轮所受的轴向力和径向力 29
2.3.4 主减速器轴承载荷的计算及轴承的选择 30
2.4 本章小结 34
第3章 差速器设计 35
3.1 差速器结构形式的选择 35
3.2 对称式圆锥行星齿轮差速器的差速原理 37
3.3 对称式圆锥行星齿轮差速器的结构 38
3.4 对称式圆锥行星齿轮差速器的设计 38
3.4.1 差速器齿轮的基本参数的选择 38
3.4.2 差速器齿轮的几何计算 40
3.4.3 差速器齿轮的强度计算 42
3.5 本章小结 43
第4章 驱动半轴的设计 44
4.1 半轴结构形式的选择 44
4.2 全浮式半轴计算载荷的确定 46
4.3 全浮式半轴的杆部直径的初选 47
4.4 全浮式半轴的强度计算 47
4.5 半轴花键的计算 47
4.5.1 花键尺寸参数的计算 47
4.5.2 花键的校核 49
4.6 本章小结 50
结 论 51
参考文献 52
致 谢 53
附录A： 54

摘　　要
本设计的任务是设计一台用于轻型商用车上的主减速器，采用单级主减速器，该减速器具有结构简单、体积及质量小且成本低等优点，因此广泛用于各种中、小型汽车上。例如，轿车、轻型载货汽车都是采用单级主减速器，大多数的中型载货汽车也采用这种形式。
根据轻型载货汽车的外形、轮距、轴距、最小离地间隙、最小转弯半径、车辆重量、满载重量以及最高车速、发动机的最大功率、最大扭矩、排量等重要的参数，选择适当的主减速比。根据上述参数，再结合汽车设计、汽车理论、汽车构造、机械设计等相关知识，计算出相关的主减速器参数并论证设计的合理性。
它功用是：将输入的转矩增大并相应降低转速；当发动机纵置时还具有改变转矩旋转方向的作用。
本设计主要内容有：主减速器的齿轮类型、主减速器的减速形式、主减速器主动齿轮和从动锥齿轮的支承形式、主减速比的确定、主减速器计算载荷的确定、主减速器基本参数的选择、主减速器齿轮的材料及热处理、主减速器轴承的计算、对称式圆锥行星齿轮差速器的差速原理、对称式圆锥行星齿轮差速器的结构、对称式圆锥行星齿轮差速器的设计、全浮式半轴计算载荷的确定、全浮式半轴的直径的选择、全浮式半轴的强度计算、半轴花键的强度计算。

关键词:  主减速比；主动齿轮；从动齿轮；差速器；行星齿轮

Abstract
The design task is to design for a light commercial vehicle on the main reducer, using a single-stage main reducer, the reducer is simple in structure, size and quality of small and low cost, it is widely used in a variety of small and medium-sized car. For example, car, li-
ght truck and are based on single-stage main reducer, the majority of medium-laden vehic-
les were also using this form.
According to the shape of light truck, Tread, wheelbase, minimum ground clearance, minimum turning radius, vehicle weight, loaded weight and the maximum speed, the engI-
ne's maximum power, maximum torque, displacement and other important parameters, se-
lect the appropriate The main reduction ratio. Based on the above parameters, combined w-
ith the car design, automotive theory, automobile construction, mechanical design and oth-
er related knowledge, to calculate the relevant parameters of the main reducer and demon-
strate the rationality of the design.
Its purpose is to: increase the input torque and lower speed; when the motor home also has a vertical change in the direction of the role of spin torque.
The main elements of design are: the main type of gear reducer, speed reducer forms the main, the main driving gear reducer and the driven bevel gear supporting the form of the determination of the main reduction ratio, the main reducer of the calculation to deter-
mine the load, the main reducer Basic parameters of the choice of the main reduce-rgear materials and heat treatment, the calculation of the main bearing reducer, pla-netary gear symmetric conical differential of the differential principle, symmetric co-ne of the structure of planetary gear differential, planetary symmetric cone different-ial gear design, the whole floating axle load calculation to determine the whole dia-meter floating axle option, all the strength of floating axle, the axle spline strength calculation.

Key words: The main reduction ratio; gear; driven gear; differential; Planetary Gear

第1章 绪　　论
1.1国内外主减速器行业现状和发展趋势
中国汽车主减速器产业是紧随桑塔纳等合资项目的国产化配套战略成长起来的，发展时间不长。相比跨过公司，我国汽车主减速器企业多年来定位于汽车集团内部配套或服务于地方区域市场，国内竞争不充分，发展明显滞后于整车。主要表现在以下几个方面：一是市场竞争
