台灯罩模具设计【注塑模】【带UG三维】【11张CAD图纸】

资源目录

台灯罩模具设计【注塑模】【带UG三维】【11张CAD图纸】.rar

台灯罩模具设计说明书.doc---(点击预览)

台灯罩模具设计开题报告.doc---(点击预览)

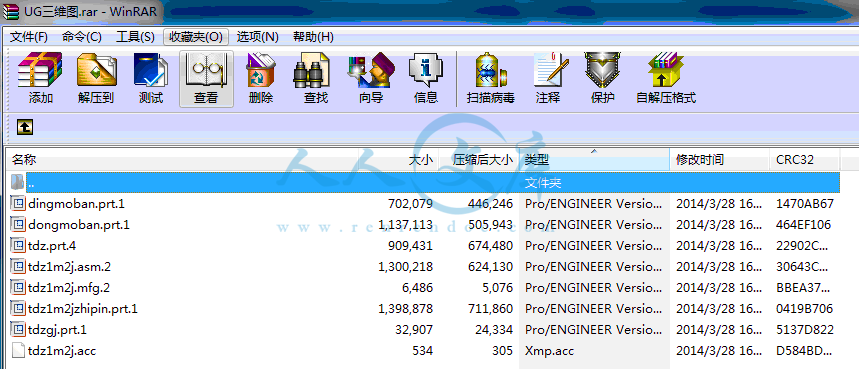

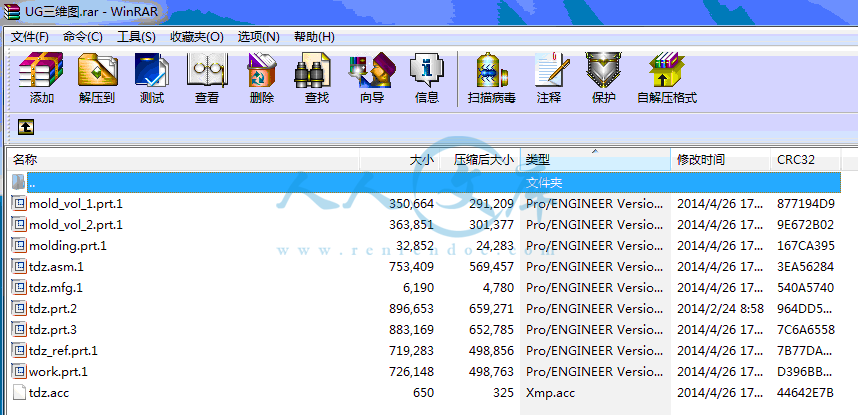

UG三维图.rar

压缩包内文档预览：

编号：410226 类型：共享资源大小：22.06MB 格式：RAR 上传时间：2015-03-07 上传人：上*** IP属地：江苏

40
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 台灯灯罩模具设计注塑模 ug三维 cad图纸

资源描述：

台灯罩模具设计

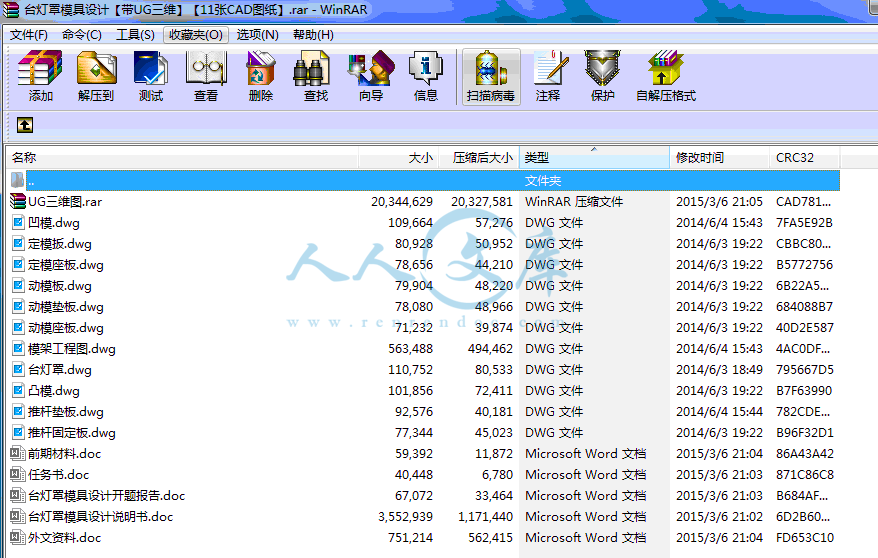

49页 22000字数+说明书+任务书+开题报告+UG三维图+11张CAD图纸【详情如下】

UG三维图.rar

任务书.doc

凸模.dwg

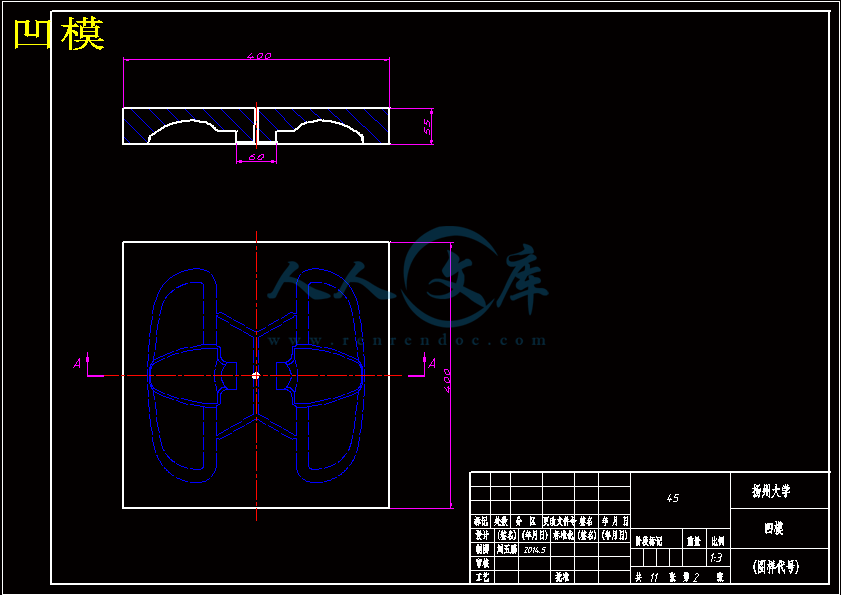

凹模.dwg

前期材料.doc

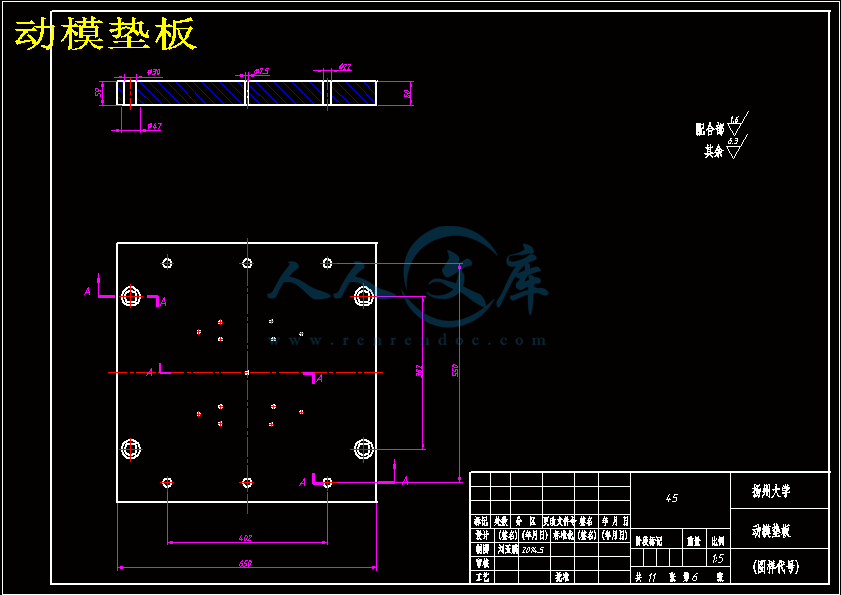

动模垫板.dwg

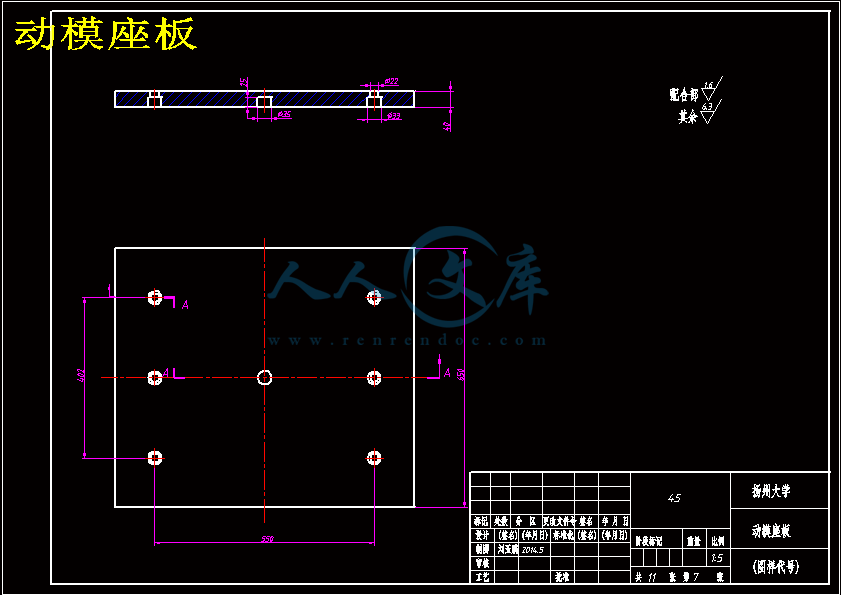

动模座板.dwg

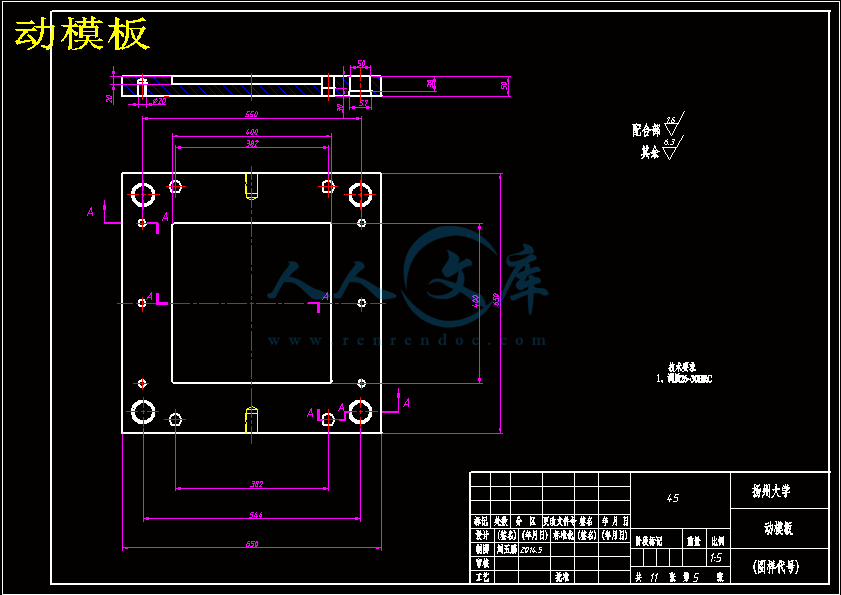

动模板.dwg

台灯罩.dwg

台灯罩模具设计开题报告.doc

台灯罩模具设计说明书.doc

外文资料.doc

定模座板.dwg

定模扳.dwg

推杆固定板.dwg

推杆垫板.dwg

模架工程图.dwg


















摘要

模具技术是一门综合性很强的学科，是近年来飞速发展的学科之一。以塑料模具的发展尤为迅速。在现代生活中能离开模具的产品是越来越少了，随着模具制造行业的发展，许多企业开始追求提高产品质量及生产效率，缩短设计周期及制造周期，降低生产成本，最大限度地提高模具设计和制造业的应变能力等目标。

本课题是设计台灯罩的注射模具。该课题从产品结构工艺性，具体模具结构出发，对模具的浇注系统、模具成型零件的结构、脱模推出系统、冷却系统、注射机的选择及有关参数的校核进行了详细的设计。最后在设计过程中运用PRO/E AutoCAD2007软件进行注塑模结构设计与计算并绘制出模具总装图以及主要零件图，并确保模具结构的可靠性、合理性、实用性。

关键词：PRO/E，Auto CAD2007，模具技术，注射成型，模具设计和制造。

Abstract

Mold Technology is a very comprehensive subject, which is one of the rapid development in recent years. Especially as representative of the Plastic Mold develops rapidly much more.Even the majority of the products can’t depart from mold technology in the current life , Which reveals its obvious importance. With the development of the mold manufacturing industry ,lots of enterprises begin to seek after improving quality and efficiency, shortening the cycle of design and manufacture, reducing the cost, improving strain capacity of the mold design and manufacturing maximumly as targets etc.

In this topic the desk lamp of injection mold is designed. The product structure technology based on the mould structure, specific mould gating system, the structure of its molding part, parting launch system, cooling system, injection machine selection and related parameter checking have been designed detailedly.Finally the application in the design process, PRO/E and AutoCAD2007 software for the structural design of the injection molding and calculates and draws out the mould assembly diagrams, and drawing of the main parts. And make sure that the mould structure of reliability, rationality, practicality.

Key words:PRO/E，Auto CAD2007，Mold Technology, Injection Molding, Mold Design and Manufacturing.

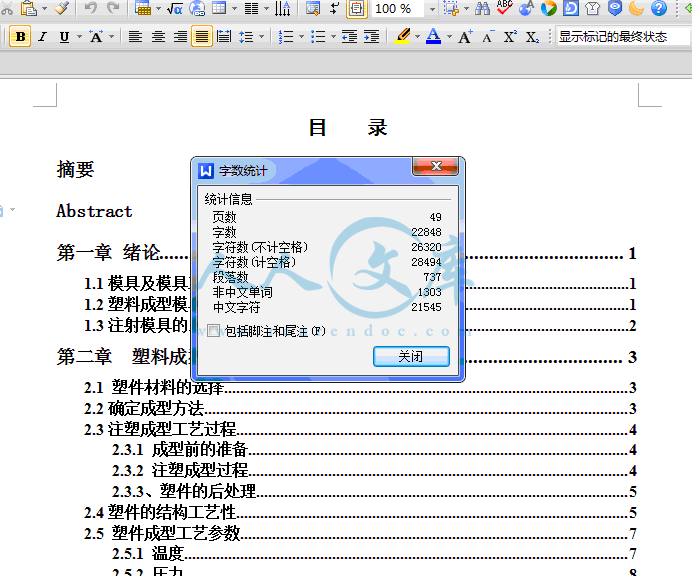

摘要

Abstract

第一章绪论1

1.1模具及模具工业的发展与现状1

1.2塑料成型模具的种类1

1.3注射模具的发展方向2

第二章塑料成型工艺3

2.1 塑件材料的选择3

2.2确定成型方法3

2.3注塑成型工艺过程4

2.3.1 成型前的准备4

2.3.2 注塑成型过程4

2.3.3、塑件的后处理5

2.4塑件的结构工艺性5

2.5 塑件成型工艺参数7

2.5.1 温度7

2.5.2 压力8

2.5.3 成型周期9

第三章台灯罩注射模具设计11

3.1注塑成型设备11

3.1.1注塑机结构组成11

3.1.2 注塑机的分类11

3.1.3 注塑机的型号规格12

3.2注射模具分类及典型结构12

3.2.1注射模分类12

3.2.2注射模典型结构12

3.3台灯罩模具的结构设计13

3.3.1分型面位置的确定13

3.3.2型腔数量的确定14

3.3.3 浇注系统设计14

3.3.4 成型零件设计16

3.3.5 合模导向机构设计19

3.3.6 推出机构设计20

3.3.7 模具温度调节系统设计22

3.3.8 标准模架的选用22

3.3.9 模架的尺寸计算23

3.4 注射模具与注射机的关系24

3.4.1 选择注塑机24

3.4.2最大注射量的校核25

3.4.3 注射压力的校核26

3.4.4 锁模力的校核26

3.4.5 安装部分尺寸校核27

3.4.6 开模行程的校核28

3.4.7 注射机定位孔与模具定位圈配合校核28

3.4.8 推出装置的校核28

第四章台灯罩模具三维设计29

4.1台灯罩三维造型及模具设计29

4.2 模架设计31

4.2.1 定义模具模架31

4.2.2 添加设备32

4.2.3 设计顶出机构33

4.2.4 设计冷却系统33

4.2.5 动画模拟开模34

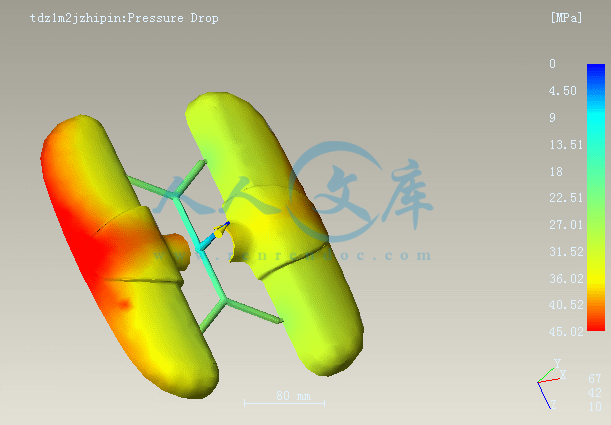

第五章台灯罩注射仿真分析37

5.1 Pro/e塑料顾问的简介37

5.2 塑料顾问模块的进入37

5.3 分析功能应用37

5.4 分析结果37

5.5分析结果的输出39

5.6 注射仿真分析的优缺点40

第六章小结与展望41

6.1小结41

6.2展望41

致谢42

参考文献43

附录44

第一章绪论

1.1模具及模具工业的发展与现状

模具是工业生产的基础工艺装备。振兴和发展我国的模具工业，日益受到人们的重视和关注。在电子、汽车、电机、电器、仪器、仪表、家电和通讯等产品中，60%~80%的零部件，都要依靠模具成形。用模具生产制件所表现出来的高精度、高复杂程度、高一致性、高生产率和低消耗，是其他加工制造方法所不能比拟的。模具又是“效益放大器”，用模具生产的最终产品的价值，往往是模具自身价值的几十倍、上百倍。模具生产技术水平的高低，已成为衡量一个国家产品制造水平高低的重要标志，在很大程度上决定着产品的质量、效益和新产品的开发能力。

80年代以来，在国家产业政策和与之配套的一系列国家经济政策的支持和引导下，我国模具工业发展迅速，年均增速均为13%，1999年我国模具工业产值为245亿，至2002年我国模具总产值约为360亿元，其中塑料模约30%左右。在未来的模具市场中，塑料模在模具总量中的比例还将逐步提高。

我国塑料模工业从起步到现在，历经半个多世纪，有了很大发展，模具水平有了较大提高。成型工艺方面，多材质塑料成型模、高效多色注射模、镶件互换结构和抽芯脱模机构的创新方面也取得较大进展。气体辅助注射成型技术的使用更趋成熟，一些厂家还使用C-MOLD气辅软件，取得较好的效果。热流道模具开始推广，有的厂采用率达20%以上，一般采用内热式或外热式热流道装置，少数单位采用具有世界先进水平的高难度针阀式热流道模具。目前，国内市场对中高档模具的需求量很大，但要求国产模具必须在质量、交货期等方面满足用户的需求。另外，随着近年来工业发达国家的人工费用增加，其模具生产正向发展中国家特别是东南亚国家转移。因此，只要国产模具的质量能够有提高，交货期能够保证，模具出口的前景是十分乐观的。有专家认为，伴随着世界经济的一体化浪潮，全球制造业加速向中国大陆地区转移已是大势所趋，中国也将逐步发展成为世界级的制造业基地。

1.2塑料成型模具的种类

模具的类型通常是按照加工对象和工艺的不同进行分类，从行业角度的区分来看主要有塑料模具、橡胶模具、金属冷冲模具、金属冷挤压模具和热挤压模具、金属拉拔模具、粉末冶金模具、金属压铸模具、金属精密铸造模具、玻璃模具、玻璃钢模具等等。

其中塑料模具又包括：注射模、压缩模、传递模、挤出模、中空吹塑模、真空成型模、压缩空气成型模、旋转成型模、发泡成型模和空气辅助成型模和水辅助成型模等多种模具。

1.3注射模具的发展方向

据业内人士分析，未来我国模具发展趋势包括10个方面：

1、模具日趋大型化。

　　2、模具的精度将越来越高。10年前精密模具的精度一般为5微米，现已达到2~3微米，1微米精度的模具也将上市。

　　3、多功能复合模具将进一步发展。新型多功能复合模具除了冲压成型零件外，还担负叠压、攻丝、铆接和锁紧等组装任务，对钢材的性能要求越来越高。

　　4、热流道模具在塑料模具中的比重也将逐渐提高。

　　5、随着塑料成型工艺的不断改进与发展，气辅模具及适应高压注塑成型等工艺的模具也将随之发展。

6、标准件的应用将日益广泛。模具标准化及模具标准件的应用将极大地影响模具制造周期，还能提高模具的质量和降低模具制造成本。

7、快速经济模具的前景十分广阔。

8、随着车辆和电机等产品向轻量化发展，压铸模的比例将不断提高。同时对压铸模的寿命和复杂程度也将提出越来越高的要求。

9、以塑代钢、以塑代木的进程进一步加快，塑料模具的比例将不断增大。由于机械零件的复杂程度和精度的不断提高，对塑料模具的要求也越来越高。

10、模具技术含量将不断提高。第六章小结与展望

6.1小结

本课题结合现代模具技术行业应用的现状和发展方向，以台灯罩的模具设计为目的，进行了一系列研究与探讨，具体阐述了相机面壳的模具设计的设计过程，并校核了所设计的模具，完成了预期的研究目标。但在很多方面仍有待于进一步完善。

在此次设计的过程中，培养了我的综合运用所学知识的能力，分析和解决实际中所遇到问题的能力，并且能巩固和深化我所学的专业知识，使我在调查研究和收集资料等方面的能力有了显著的提高，同时在理解分析能力、设计计算和绘图能力方面有较大的进步。

6.2展望

通过这次毕业设计，我还发现了自己的许多不足之处，比如想问题总是过于简单化，考虑不全面，爱钻死胡同，想到一个方案也不管是否合理就埋头苦算，到最后还是要改。另外本次设计有关于CAD方面的知识相当欠缺，以后一定会充实这方面的知识，在今后的工作过程中我会做到扬长避短。

设计时，经过不断的到校图书馆认真地查找和借阅相关的参考资料，不但提高了个人查阅资料的能力，还扩阔了我的知识视野。我想这些经历都会成为我将来的工作的宝贵经验。

参考文献

[1] 叶久新、王群主编，《塑料成形工艺及模具设计》机械工业出版社，2008

[2] 陈志刚主编，《塑料成形工艺及模具设计》机械工业出版社，2007

[3] 孙玲主编，《塑料成形工艺及模具设计》清华大学出版社，2007

[4] 李建军，李德群主编，《模具设计基础及模具CAD》机械工业出版社，2005

[5] 刘颜召主编，《PRO/E野火版3.0模具设计与加工》电子工业出版社，2007

[6] 冯炳尧主编，《模具设计与制造简明手册》上海科技出版社，1998

[7] 李得群主编，《国外注射模CAD/CAM/CAE发展概况》 1994

[8] 成大先主编，《机械设计手册(第三版)》化学工业出版社，1993

[9] 曹延安主编，《中国模具工业的现状与发展趋向》 2006

[10] 田福祥主编，《现代模具技术的特点及其发展趋势》 2004

[11] 王国中主编，《注塑模具CAD/CAE/CAM技术》北京理工大学出版社，1998

[12] 贾润礼、程志远主编，《实用注塑模设计手册》中国轻工业出版社，2000

[13] 洪亮主编，《Pro/ENGINEER Wildfire 应用教程》清华大学出版社，2007

[14] 朱光力、万金宝主编，《塑料模具设计》清华大学出版社，2004

[15] 刘来英主编，《注塑成型工艺》机械工业出版社，2004

[16] 编委会编著，《塑料模具技术手册》机械工业出版社，2001.

内容简介：: 扬州大学广陵学院毕业设计（论文）任务书系部：专业：机械设计制造及其自动化学生姓名：刘玉鹏学号： 100007121 毕业（论文）题目：台灯罩模具设计起迄日期： 2014-02-17 2014-06-01 设计（论文）地点：指导老师：高征兵专业负责人：发任务书日期： 2014 年 2 月17 日毕业设计（论文）任务书1、本毕业设计（论文）课题应达到的目的：通过该课题的毕业设计可以使学生掌握注射模设计的基本原理和方法，综合运用本专业所学的专业基础理论和专业知识，分析和解决注射模设计中的问题，着重培养学生的工程设计能力（主要包括设计、计算，绘图及三维CAD软件应用能力）以及独立解决和分析问题的能力。 2、本毕业设计（论文）课题任务的内容和要求（包括原始数据、技术要求、工作要求等）：内容：（1）设计塑料件成型模具（2）模具三维造型（3）绘制模具零件图、装配图（4）完成毕业设计论文要求：（1）在了解塑料加工工艺的基础上，应用三维软件设计塑料成型模具（2）选用相应的图幅完成模具装配图、凹模、凸模、垫板等零件的二维工程图，要求清晰、规范（3）阅读文献，收集已有的相关资料（4）毕业设计要规范，有条理、有侧重、有质量毕业设计（论文）任务书3、对本毕业设计（论文）课题成果的要求（包括毕业设计论文、图表、实物样品等）：（1)实习报告(2)外文翻译(3)毕业设计开题报告(4)设计塑料模具三维造型、模具型腔、模架 (5)毕业设计说明书4、主要参考文献： 1、塑料成形工艺及模具设计机械工业出版社，叶久新、王群主编，2008 2、塑料成形工艺及模具设计机械工业出版社，陈志刚主编，2007 3、塑料成形工艺及模具设计清华大学出版社，孙玲主编，2007 4、模具设计基础及模具CAD 机械工业出版社，李建军，李德群主编，2005 5、PRO/E野火版3.0模具设计与加工电子工业出版社，刘颜召主编，2007 6、模具设计与制造简明手册上海科技出版社，冯炳尧主编，1998 7、国外注射模CAD/CAM/CAE发展概况李得群主编，1994 8、机械设计手册(第三版) 化学工业出版社，成大先主编，1993 9、中国模具工业的现状与发展趋向曹延安主编，2006 10、现代模具技术的特点及其发展趋势田福祥主编，2004 11、注塑模具CAD/CAE/CAM技术北京理工大学出版社，王国中主编，1998 12、实用注塑模设计手册中国轻工业出版社，贾润礼、程志远主编，2000 13、Pro/ENGINEER Wildfire 应用教程清华大学出版社，洪亮主编，2007 14、塑料模具设计清华大学出版社，朱光力、万金宝主编，2004 15、注塑成型工艺机械工业出版社，刘来英主编，2004 16、塑料模具技术手册机械工业出版社，编委会编著，2001.毕业设计（论文）任务书5、本毕业设计（论文）课题工作进度计划起止日期工作内容第13周了解相关知识、完成实习调研，作开题报告第4、5周完成模具结构设计，包括凸凹模具、模架的三维造型第6、7周完成相关的零件图、装配图。中期检查第810周撰写毕业设计说明书第11、12周完善相关资料、答辩所在专业审核意见：负责人：年月日学院意见：院长：年月日扬州大学广陵学院毕业设计（论文）前期工作材料学生姓名：刘玉鹏学号： 100007121 系部：专业：机械设计制造及其自动化设计（论文）题目：台灯罩模具设计指导老师：高征兵材料目录序号名称数量备注1毕业设计（论文）选题、审题表12毕业设计（论文）任务书13毕业设计（论文）实习调研报告14毕业设计（论文）开题报告（含文献综述）15毕业设计（论文）外文资料翻译（含原文）16毕业设计（论文）中期检查表1 2014年 2 月 17 日扬州大学广陵学院毕业设计选题、审题表学院广陵学院选题教师姓名高征兵专业机械设计制造及其自动化专业技术职务讲师申报课题名称台灯罩模具设计课题性质课题来源ABCD课题简介了解注塑模具，对模具的结构认识，使用现代CAD、CAM技术设计模具。设计（论文）要求（包括应具备的条件）1、实习报告2、毕业设计（论文）开题报告3、外文翻译4、设计塑料模具三维造型、模具型腔、模架 5、毕业设计（论文）说明书课题预计工作量大小大适中小课题预计难易程度难一般易所在专业审定意见：负责人（签名）：年月日院主管领导意见：签名：年月日实习报告生产实习是我们机械专业学习的一个重要环节，是将课堂上学到的理论知识与实际相结合的一个很好的机会，对强化我们所学到的知识和检测所学知识的掌握程度有很好的帮助。我去了江苏新宏大集团有限公司进行了为期一个月的生产实习。在新宏大的实习当中，我学到了许多课本上没有的知识，真的是受益匪浅。1、实习目的1、了解更多机械产品、设备，提高对机械工程制造技术的认识，加深机械在工业各领域应用的感性认识，开阔视野。 2、了解相关设备及技术资料，熟悉典型机械的加工工艺。3、获得与专业知识相关的知识，扩宽自己的知识面。 4、学会将理论运用在生产实践，让自己的知识更加牢固，调和理论与实际的关系并且完成从学生到职员的过渡。2、实习单位简介江苏新宏大集团有限公司（母公司）位于江苏省泰州地区兴化市，占地面积48万平方米，资产总额为10亿多元，现有职工1000多人。主要生产转盘真空过滤机、全自动立式压滤机、深锥浓密机、搅拌装置、纤维除雾器、除沫器、分酸器、电炉等产品，同时开发出了侧进式搅拌器、变截面变倾向搅拌桨、立式圆盘真空过滤机、高效深锥浓密机、全自动立式压滤机等装置，为成功开拓氧化铝、钛白粉、湿法冶炼、氧化锰、电解锌、电解锰、电解镍、造纸、钢铁行业奠定了坚实的基础。主要产品国内市场占有率处于绝对优势，同时还广泛销往赞比亚、突尼斯、巴基斯坦、约旦、伊朗、朝鲜、越南等国际市场，参加过国内外三百多项工程建设，正常往来客户1000多家。公司坚持以科技开发为龙头，重视产品的科技含量和新产品的开发，所有产品均有新技术融入。到目前已成功开发了67项专利产品和技术，其中10项为发明专利，一项获得中国专利优秀奖，使我公司产品始终处于同行领先水平。公司坚持“质量第一，顾客至上”的原则，坚持“追求完美质量，提供优质服务”、“保持品质国内同行领先、跻身全球市场竞争舞台”的质量方针。公司将继续加强与国内外知名企业合作，在国外镍资源项目上进一步投资，继续推广先进设备及技术在国内外的各行业的应用，力争拓展更大的市场份额。继续加强新产品的开发和研制、完善现有产品各项性能，为大型化工冶金设备的国产化和民族化作出更大的贡献！三、实习内容第一阶段：公司给我们安排了入职培训，主要进行听课、听讲座、到现场了解机械设备的运转原理和常见的一些故障问题，通过几天的学习和了解我对公司的实力和自己的能力有了一个大概的定位。为自己的职业发展路线和踏入社会做了良好的铺垫。进入工厂后最显眼的莫过于“安全第一”标语。这让我感觉到整个工厂就像是一部运转的庞大机器，每个工序，每个岗位，每位职工都有条不紊的做着自己的工作，没有一丝一毫的偏差。因为每一个要求都不变的，所以每个职工和岗位都看不到慌乱，只能感到一切都在按照程序来运行。第二阶段：我跟着研发部的一位师傅学习对产品的设计。一开始我只在学校学过pro-e的使用，还没有真正意义上设计过或参加设计过产品，因此我对这次实习充满了浓厚的兴趣。在接下来的一段时间里，我就一直在做着设计零件设计模具的工作，当然，我暂时只能从一些比较简单的零部件开始设计，比如说设计一个小齿轮，看似很简单，不过根据设计要求和设计条件来说，那也不是一会儿功夫的事。到了后来，我也渐渐参与一些稍微一点复杂的的零件设计了，我知道这次实习的时间不会很长，所以我就抓紧机会希望能够多学点东西。4、实习总结实践是真理的检验标准，在这次实习过程中，我了解了在设计产品时，首先要了解其生产原理，弄清生产的工艺流程和主要设备的构造及操作。其次，在专业人员指导下，通过参与产品的设计、生产及开发等环节，初步培养了我的知识运用能力。社会工作能力得到了相应的提高,在实习过程中，我不仅从企业职工身上学到了知识和技能，更使我学会了企业中科学的管理方式和他们的敬业精神。感到了生活的充实和学习的快乐，以及获得知识的满足。真正的接触了社会，使我消除了走向社会的恐惧心里，使我对未来充满了信心，我会以良好的心态去面对社会。通过这次实习，也让我感受到了自己素养不足，知识的匮乏和面对困难的勇气，却也磨砺了我的意志，使我有了耐心，学会了一个人静静的思考。我相信再大的困难我都有信心去面对！培养自己的长远眼光，勤于思考，善于总结。把自己不明白的没学会的知识好好向同事学习，来弥补自己的不足。我相信只要今后我继续努力下去，我就一定会做好的。我会继续不断努力的学习专业理论知识，不断学习提高自身专业素质，更好的胜任岗位要求。扬州大学广陵学院毕业设计中期检查表学生姓名刘玉鹏学号100007121 指导教师高征兵选题情况课题名称台灯罩模具设计难易程度偏难适中偏易工作量较大合理较小符合规范化的要求任务书有无开题报告有无外文翻译质量优良中差学习态度出勤情况好一般差工作进度快按计划进行慢中期工作汇报及解答问题情况优良中差中期成绩评定：所在专业意见：负责人年月日6扬州大学广陵学院毕业设计（论文）开题报告学生姓名：学号：专业：机械设计制造及其自动化设计（论文）题目：台灯罩模具设计指导老师： 2014年 4 月 06 日毕业设计（论文）开题报告1、结合毕业设计（论文）课题情况，根据所查阅的文献资料，每人撰写2000字左右的文献综述：文献综述注塑成型是批量生产某些形状复杂部件时用到的一种加工方法。具体指将受热融化的材料由高压射入模腔，经冷却固化后，得到成形品。随着现代制造技术的迅速发展、计算机技术的应用，在现代生产中模具已经成为生产各种产品不可缺少的重要工艺装备。特别是在塑料产品的生产过程中，塑料模具的应用及其广泛，在各类模具中的地位也越来越突出，成为各类模具设计、制造与研究中最具有代表意义的模具之一。而注塑模具已经成为制造塑料制造品的主要手段之一，且发展成为最有前景的模具之一。注射成型是当今市场上最常用、最具前景的塑料成型方法之一，因此注塑模具作为塑料模的一种，就具有很大的市场需求量。本课题应用性强，涉及的知识面与知识点较多，如注塑成型、模具设计、三维造型的应用。1、我国模具工业的现状 80年代以来，在国家产业政策和与之配套的一系列国家经济政策的支持和引导下，我国模具工业发展迅速，年均增速均为13%，1999年我国模具工业产值为245亿，至2002年我国模具总产值约为360亿元，其中塑料模约30%左右。在未来的模具市场中，塑料模在模具总量中的比例还将逐步提高。我国塑料模工业从起步到现在，历经半个多世纪，有了很大发展，模具水平有了较大提高。成型工艺方面，多材质塑料成型模、高效多色注射模、镶件互换结构和抽芯脱模机构的创新方面也取得较大进展。气体辅助注射成型技术的使用更趋成熟，一些厂家还使用C-MOLD气辅软件，取得较好的效果。热流道模具开始推广，有的厂采用率达20%以上，一般采用内热式或外热式热流道装置，少数单位采用具有世界先进水平的高难度针阀式热流道模具。目前，国内市场对中高档模具的需求量很大，但要求国产模具必须在质量、交货期等方面满足用户的需求。另外，随着近年来工业发达国家的人工费用增加，其模具生产正向发展中国家特别是东南亚国家转移。因此，只要国产模具的质量能够有提高，交货期能够保证，模具出口的前景是十分乐观的。有专家认为，伴随着世界经济的一体化浪潮，全球制造业加速向中国大陆地区转移已是大势所趋，中国也将逐步发展成为世界级的制造业基地。二、国外模具制造企业的现状欧美许多模具企业的生产技术水平，在国际上是一流的。将高新技术运用于其中已成为快速制造优质模具的有力保证。CAD/CAE/CAM的广泛运用，显示了用信息技术带动和提升模具工业的优越性，在欧美，这些已得到广泛应用。CAE技术在欧美也逐渐成熟，在注射模设计中应运CAE分析软件，预测成型过程中可能发生的缺陷。CAE技术在模具设计中的作用越来越大，意大COMAU公司应运CAE技术后，试模时间减少了50%以上。为了缩短制模周期、提高市场竞争力，普遍采用高速切削加工技术。目前，欧美模具企业在生产中广泛应运数控高速铣，三轴联动的比较多，也有一些是五轴联动的，大大缩短了制模时间。欧美模具企业十分重视技术进步和设备更新。设备折旧期限一般为4-5年，增加数控高速铣是模具企业设备投资的重点之一。快速成型技术与快速制模技术获普遍应用。在欧洲模具展上，成型技术与快速制模技术占据了十分突出的位置，有SLA、SLS、FDM和LOM等各种类型的快速成型设备，也有专门提供原型制造服务的机构和公司。3、我国模具工业发展趋势1、模具日趋大型化。这是由于模具成型的零件日渐大型化和高生产效率要求而发展的一模多腔所造成的。2、模具的精度越来越高。10年前，精密模具的精度一般为5微米，现在已达到23微米，不久1微米精度的模具将上市。这要求超精加工。3、多功能复合模具将进一步发展。4、热流道模具在塑料模具中的比重逐渐提高。由于采用热流道技术的模具可提高制件的生产率和质量，并能大幅度节约制作的原材料。 5、随着塑料成型工艺的不断改进与发展，气辅模具及适应高压注射成型等工艺的模具将随之发展。这类模具要求刚性好，耐高压，特别是精密模具的型腔应淬火，浇口密封性好，模温能准确控制，所以对模具钢的性能要求很严。 6、标准件的应用将日渐广泛。模具标准化及模具标准件的应用将极大地影响模具制造周期，且还能提高模具的质量和降低模具制造成本。因此，模具标准件的应用在十五期间必将得到较大的发展。 7、快速经济模具的前景十分广阔。现在是多品种小批量生产时代，21世纪，这种生产方式占工业生产的比例将达到75%以上。由此，一方面是制品使用周期缩短，另一方面花样变化频繁，要求模具的生产周期愈短愈好。因此开发快速经济模具将越来越引起人们的关注。 8、以塑代钢、以塑代木的进程进一步加快，塑料模具的比例将不断增大。同时，由于机械零件的复杂程度和精度的不断提高，对塑料模具的要求也越来越高。毕业设计（论文）开题报告2、本课题要研究或解决的问题和拟采用的研究手段（途径）：一、本课题需要研究或解决的问题：（1）设计塑料件成型模具（2）台灯罩模具三维造型（3）绘制台灯罩模具零件图、装配图二、研究手段（途径）（一）台灯罩三维造型应用Pro/E中拉伸、拔模、倒圆角、抽壳、边界混合等相关命令生成的台灯罩模具，如下右图所示。（2）模具设计1、上、下模的设计（1）调入模具参照模型（2）设置收缩率（3）设置毛坯工件（4）设计分型面（5）分割体积块（6）抽取模具元件（7）浇口的设计（8）铸模（9）开模 2、模架的选用根据对零件的体积、质量估计可以计算出公称注射量和锁模里，从而可以根据公称注射量和锁模里选择注塑机。（三）模架的设计（1）载入模具装配元件（2）定义模具模架（3）设计顶出机构（4）设计冷却系统（5）加载所有组件（四）注射机选用后基本参数的校核（1）最大注射量的校核（2）注射压力的校核（3）锁模力的校核（4）最大注射成型面积的校核（五）出图从Pro-e系统转出以下文件的dwg文件，并打印出来。（1）模具装配图（2）台灯罩三维图（3）凹模（4）凸模（5）定模扳（6）定模座板（7）动模板（8）动模座板（9）动模垫板（10）推件板（11）推件固定板和推杆垫板毕业设计（论文）开题报告指导教师意见：1、对“文献综述”的评语：2、对本课题的深度、广度及工作量的意见和对设计（论文）结果的预测：指导老师：年月日所在专业审查意见：负责人：年月日台灯罩模具设计专业：机械设计制造及其自动化学生：指导教师：完成日期： 2014年5月1日扬州大学广陵学院摘要模具技术是一门综合性很强的学科，是近年来飞速发展的学科之一。以塑料模具的发展尤为迅速。在现代生活中能离开模具的产品是越来越少了，随着模具制造行业的发展，许多企业开始追求提高产品质量及生产效率，缩短设计周期及制造周期，降低生产成本，最大限度地提高模具设计和制造业的应变能力等目标。本课题是设计台灯罩的注射模具。该课题从产品结构工艺性，具体模具结构出发，对模具的浇注系统、模具成型零件的结构、脱模推出系统、冷却系统、注射机的选择及有关参数的校核进行了详细的设计。最后在设计过程中运用PRO/E AutoCAD2007软件进行注塑模结构设计与计算并绘制出模具总装图以及主要零件图，并确保模具结构的可靠性、合理性、实用性。关键词：PRO/E，Auto CAD2007，模具技术，注射成型，模具设计和制造。AbstractMold Technology is a very comprehensive subject, which is one of the rapid development in recent years. Especially as representative of the Plastic Mold develops rapidly much more.Even the majority of the products cant depart from mold technology in the current life , Which reveals its obvious importance. With the development of the mold manufacturing industry ,lots of enterprises begin to seek after improving quality and efficiency, shortening the cycle of design and manufacture, reducing the cost, improving strain capacity of the mold design and manufacturing maximumly as targets etc.In this topic the desk lamp of injection mold is designed. The product structure technology based on the mould structure, specific mould gating system, the structure of its molding part, parting launch system, cooling system, injection machine selection and related parameter checking have been designed detailedly.Finally the application in the design process, PRO/E and AutoCAD2007 software for the structural design of the injection molding and calculates and draws out the mould assembly diagrams, and drawing of the main parts. And make sure that the mould structure of reliability, rationality, practicality. Key words:PRO/E，Auto CAD2007，Mold Technology, Injection Molding, Mold Design and Manufacturing.目录摘要Abstract 第一章绪论11.1模具及模具工业的发展与现状11.2塑料成型模具的种类11.3注射模具的发展方向2第二章塑料成型工艺32.1 塑件材料的选择32.2确定成型方法32.3注塑成型工艺过程42.3.1 成型前的准备42.3.2 注塑成型过程42.3.3、塑件的后处理52.4塑件的结构工艺性52.5 塑件成型工艺参数72.5.1 温度72.5.2 压力82.5.3 成型周期9第三章台灯罩注射模具设计113.1注塑成型设备113.1.1注塑机结构组成113.1.2 注塑机的分类113.1.3 注塑机的型号规格123.2注射模具分类及典型结构123.2.1注射模分类123.2.2注射模典型结构123.3台灯罩模具的结构设计133.3.1分型面位置的确定133.3.2型腔数量的确定143.3.3 浇注系统设计143.3.4 成型零件设计163.3.5 合模导向机构设计193.3.6 推出机构设计203.3.7 模具温度调节系统设计223.3.8 标准模架的选用223.3.9 模架的尺寸计算233.4 注射模具与注射机的关系243.4.1 选择注塑机243.4.2最大注射量的校核253.4.3 注射压力的校核263.4.4 锁模力的校核263.4.5 安装部分尺寸校核273.4.6 开模行程的校核283.4.7 注射机定位孔与模具定位圈配合校核283.4.8 推出装置的校核28第四章台灯罩模具三维设计294.1台灯罩三维造型及模具设计294.2 模架设计314.2.1 定义模具模架314.2.2 添加设备324.2.3 设计顶出机构334.2.4 设计冷却系统334.2.5 动画模拟开模34第五章台灯罩注射仿真分析375.1 Pro/e塑料顾问的简介375.2 塑料顾问模块的进入375.3 分析功能应用375.4 分析结果375.5分析结果的输出395.6 注射仿真分析的优缺点40第六章小结与展望416.1小结416.2展望41致谢42参考文献43附录44I台灯罩模具设计第一章绪论1.1模具及模具工业的发展与现状模具是工业生产的基础工艺装备。振兴和发展我国的模具工业，日益受到人们的重视和关注。在电子、汽车、电机、电器、仪器、仪表、家电和通讯等产品中，60%80%的零部件，都要依靠模具成形。用模具生产制件所表现出来的高精度、高复杂程度、高一致性、高生产率和低消耗，是其他加工制造方法所不能比拟的。模具又是“效益放大器”，用模具生产的最终产品的价值，往往是模具自身价值的几十倍、上百倍。模具生产技术水平的高低，已成为衡量一个国家产品制造水平高低的重要标志，在很大程度上决定着产品的质量、效益和新产品的开发能力。 80年代以来，在国家产业政策和与之配套的一系列国家经济政策的支持和引导下，我国模具工业发展迅速，年均增速均为13%，1999年我国模具工业产值为245亿，至2002年我国模具总产值约为360亿元，其中塑料模约30%左右。在未来的模具市场中，塑料模在模具总量中的比例还将逐步提高。我国塑料模工业从起步到现在，历经半个多世纪，有了很大发展，模具水平有了较大提高。成型工艺方面，多材质塑料成型模、高效多色注射模、镶件互换结构和抽芯脱模机构的创新方面也取得较大进展。气体辅助注射成型技术的使用更趋成熟，一些厂家还使用C-MOLD气辅软件，取得较好的效果。热流道模具开始推广，有的厂采用率达20%以上，一般采用内热式或外热式热流道装置，少数单位采用具有世界先进水平的高难度针阀式热流道模具。目前，国内市场对中高档模具的需求量很大，但要求国产模具必须在质量、交货期等方面满足用户的需求。另外，随着近年来工业发达国家的人工费用增加，其模具生产正向发展中国家特别是东南亚国家转移。因此，只要国产模具的质量能够有提高，交货期能够保证，模具出口的前景是十分乐观的。有专家认为，伴随着世界经济的一体化浪潮，全球制造业加速向中国大陆地区转移已是大势所趋，中国也将逐步发展成为世界级的制造业基地。1.2塑料成型模具的种类模具的类型通常是按照加工对象和工艺的不同进行分类，从行业角度的区分来看主要有塑料模具、橡胶模具、金属冷冲模具、金属冷挤压模具和热挤压模具、金属拉拔模具、粉末冶金模具、金属压铸模具、金属精密铸造模具、玻璃模具、玻璃钢模具等等。其中塑料模具又包括：注射模、压缩模、传递模、挤出模、中空吹塑模、真空成型模、压缩空气成型模、旋转成型模、发泡成型模和空气辅助成型模和水辅助成型模等多种模具。1.3注射模具的发展方向据业内人士分析，未来我国模具发展趋势包括10个方面：1、模具日趋大型化。2、模具的精度将越来越高。10年前精密模具的精度一般为5微米，现已达到23微米，1微米精度的模具也将上市。3、多功能复合模具将进一步发展。新型多功能复合模具除了冲压成型零件外，还担负叠压、攻丝、铆接和锁紧等组装任务，对钢材的性能要求越来越高。4、热流道模具在塑料模具中的比重也将逐渐提高。5、随着塑料成型工艺的不断改进与发展，气辅模具及适应高压注塑成型等工艺的模具也将随之发展。 6、标准件的应用将日益广泛。模具标准化及模具标准件的应用将极大地影响模具制造周期，还能提高模具的质量和降低模具制造成本。 7、快速经济模具的前景十分广阔。 8、随着车辆和电机等产品向轻量化发展，压铸模的比例将不断提高。同时对压铸模的寿命和复杂程度也将提出越来越高的要求。 9、以塑代钢、以塑代木的进程进一步加快，塑料模具的比例将不断增大。由于机械零件的复杂程度和精度的不断提高，对塑料模具的要求也越来越高。 10、模具技术含量将不断提高。第二章塑料成型工艺2.1 塑件材料的选择结合台灯罩壁薄的特点，本课题选流动性较好的材料：丙烯腈-丁二烯-苯乙烯共聚物（ABS）。1、使用性能综合性能好，冲击强度、力学强度较高，尺寸稳定，耐化学稳定性，电气性能良好；易于成型和机械加工，其表面可渡铬，适合制作一般机械零件、减磨零件、传动零件和机构零件。2、成型性能（1）无定型塑料。其品种很多，各品种的机电性能及成型特征也各有差异，应按品种来确定成型方法及成型条件。（2）吸湿性强。水的质量分数小于0.3%，必须充分干燥，要求表面光泽的塑件应要求长时间预热干燥。（3）流动性中等。溢边料0.004mm左右。（4）模具设计时注意浇注系统，选择好进料口的位置、进料形式。当推出力过大或机械加工时塑件表面易呈现白色痕迹。3、 ABS的主要性能指标见表2-1。表2-1 ABS的性能指标密度/(gcm-3)1.281.08屈服强度/MP50比体积/(cm3g-1)0.860.98拉伸强度/MP38吸水率/%0.20.4拉压强度/MP53熔点/130160拉弯强度/MP80计算收缩率/%0.30.8拉伸弹性模量/MP1.4103比热容/J(kg) -11470弯曲弹性模量/MP1.41032.2确定成型方法塑料注塑成型，又称注射成型，是目前塑料加工中最普遍采用的方法之一，除用于热塑性塑料成型外，近年来，也用于部分热固性塑料的成型加工。注塑成型生产效率高、易于实现机械化和自动化、并能制造外形复杂、尺寸精确的塑料制品，大约60%70%的塑料制件用此方法生产。本课题的台灯罩采用塑料注塑成型方法。2.3注塑成型工艺过程2.3.1 成型前的准备为使注塑成型过程顺利进行和保证塑件质量，成型前应该对所用塑料原料和设备作好一些准备工作。（1）检验塑料原料的色泽、颗粒大小、均匀性等；测定塑料的工艺性能；如果来料是粉料，则有时还需要对其进行染色和造粒；对易吸湿的塑料进行充分的干燥和预热。（2）对料筒进行清洗或拆换。（3）塑件带有金属嵌件时，应对嵌件进行预热，防止嵌件周围产生过大内应力。（4）脱模困难的塑件，要选择合适的脱模剂。脱模剂是使塑料制件容易从模具中脱出而覆在模具表面的一种助剂。常用的脱模剂有硬脂酸锌、液体石蜡、硅油等。 2.3.2 注塑成型过程注塑过程：首先将准备好的塑料加入注塑机的料斗，然后送进加热的料筒中，经过加热熔融塑化成粘流态塑料，在注塑机的柱塞或螺杆的高压推动下经喷嘴压入模具型腔，塑料充满型腔后，需要保压一定时间，使塑件在型腔中冷却、硬化、定型，压力撤消后开模，并利用注塑机的顶出机构使塑件脱模，最后取出塑件。这样就完成了一次注塑成型工作循环，以后是不断重复上述周期的生产过程。由上面的说明可以知道，注塑成型过程包括加料、塑化、注射、脱模等几个步骤。塑化是颗粒状塑料在注射机料筒中经过加热达到粘流状态并且具有良好可塑性的过程。对塑料的塑化要求是：塑料熔体在进入型腔之前，既要达到规定的成型温度，并要在规定的时间内提供足够量的熔融塑化料各处的温度尽量均匀一致，不发生或极少发生热分解以确保生产的顺利进行。螺杆式注塑机对塑料的塑化比柱塞式注塑机好得多。不管是何种形式的注塑机，注射过程均可分为充模、保压、倒流、浇口冻结后的冷却四个阶段。充模阶段是从柱塞或螺杆开始向前移动起，到塑料熔体经过喷嘴及模具浇注系统充满型腔时为止。塑料熔体充满型腔后，熔体开始冷却收缩，但柱塞或螺杆继续保持施压状态，料筒内的熔料会向模具型腔内继续流入进行补缩，以形成形状完整而致密的塑件。这一阶段称为保压阶段。倒流阶段是柱塞或螺杆开始后退保压结束时开始的，这时型腔内的压力比流道内的高，因此会发生塑料熔体的倒流，从而使型腔内的压力迅速下降，直到浇口处熔料冻结倒流才结束。如果保压结束之前浇口已经冻结或者在喷嘴中装有止逆阀，则倒流阶段就不会存在。浇口冻结后的冷却是从浇口的塑料完全冻结时开始，这一阶段型腔内塑料继续进行冷却，没有塑料从浇口处流进或流出，但型腔内还可能有少量的流动。应该指出，塑料从注入型腔后即被冷却，直至脱模时为止。脱模是塑件冷却到一定温度后开模，在推出机构的作用下将塑料制件推出模外的过程。2.3.3 塑件的后处理为改善和提高塑件的性能和尺寸稳定性，塑件经脱模或机械加工后应进行适当的后处理。后处理主要是指退火和调湿处理。（1）退火处理退火处理是将塑料制件放在定温的加热液体介质中（如热水、热的矿物油、甘油、乙二醇和液体石蜡）或热空气循环烘箱中静置一段时间，然后缓慢冷却的过程。目的是减少或消除塑件的内应力。（2）调湿处理调湿处理是将刚脱模的塑件放在热水中隔绝空气进行防止氧化的退火，同时加快达到吸湿平衡的一种后处理方法。目的是使塑件的颜色、性能、尺寸得到稳定。聚酰胺类塑料制件通常需要进行调湿处理。2.4塑件的结构工艺性要想获得合格的塑料制件，除合理选用塑件的原材料外，还必须考虑塑件的结构工艺性。塑件的结构工艺性与模具设计有直接关系，只有塑件结构设计满足成型工艺要求，才能设计出合理的模具结构，以防止成型时产生气泡、缩孔、凹陷及开裂等缺陷，达到提高生产率和降低成本的目的。塑件结构工艺性设计的主要内容包括：尺寸和精度、表面粗糙度、塑件形状、壁厚、斜度、加强筋、支承面、圆角、孔、螺纹、齿轮、嵌件、文字、符号及标记等。1、脱模斜度查表2-2可知ABS型腔的脱模斜度为，型芯的脱模斜度为。表2-2 常用塑件的脱模斜度塑料名称脱模斜度凹模型芯聚乙烯、聚丙烯、聚酰胺、氯化聚醚硬聚氯乙烯、聚碳酸酯聚苯乙烯、有机玻璃、ABS、聚甲醛热固性塑料2、壁厚塑料制品的壁厚对制品质量有至关重要的影响。壁厚过厚，不但用料多，成本高还容易产生气泡、缩化、凹陷等缺陷，而且冷却时间长生产效率低（对热塑性塑料制品而言）。壁厚过薄，成型困难，流动阻力大，尤其是大型制品和形状复杂制品。制品最小壁厚的确定原则：（1）脱模时受顶出零件的推力不变形；（2）能承受装配时紧固力。壁厚因制品大小和塑料品种的不同而异。热塑性塑料制品的最小壁厚可达到0.25mm，但一般在（0.60.9）mm之间。常用壁厚为（24）mm。本课题台灯罩的壁厚为2mm。（3）制品的精度影响制品精度的因素较多。首先是模具的制造精度和模具的磨损量，其次是成型工艺条件的变化所引起的塑料收缩率的波动。另外，成型后的实效率变化和模具结构形式对尺寸精度也有一定的影响。因此，对塑料制品的精度要求不能过高，应在保证使用性能的情况下，尽可能选用低精度等级。本课题采用一般精度MT3，对应公差为0.55mm。（4）制品的表面粗糙度塑料制品的表面粗糙度主要取决于成型模具型腔表面的粗糙度。另外，塑料品种，成型工艺以及成型模具型腔表面的磨损和腐蚀对制品的表面粗糙度也有一定的影响。一般情况下，模具型腔表面的粗糙度也有一定的影响。一般情况下，模具型腔表面的粗糙度要比所成型制品的表面粗糙度低1-2级。本课题可选用Ra（1.60.2）m。2.5 塑件成型工艺参数2.5.1 温度在注塑成型时需控制的温度有料筒温度、喷嘴温度、模具温度等。（1）料筒温度料筒温度应控制在塑料的粘流温度Tf（对结晶型塑料为熔点Tm）和热分解温度Td之间。料筒温度直接影响到塑料熔体充模过程和塑件的质量。料筒温度高，有利于注射压力向模具型腔内传递，另外，使熔体粘度降低，提高流动性，从而改善成型性能，提高生产率，降低制品表面粗糙度。但料筒温度过高，时间过长时，塑料的热降解量增大，塑件的质量会受到很大影响。选择料筒温度时，应考虑以下几方面的影响因素：塑料的特性热敏性塑料如聚甲醛、聚氯乙烯等要严格控制料筒的最高温度和在料筒中的停留时间；玻璃纤维增强的热塑性塑料由于流动性差而要适当提高料筒温度；对于热固性塑料，为防止熔体在料筒内发生早期硬化，料筒温度倾向于取小值。注塑机类型螺杆式注塑机由于螺杆转动时的剪切作用能获得较大的摩擦热，促进塑料的塑化，因而料筒温度选择比柱塞式注塑机低1020。塑件及模具结构特点薄壁塑件的型腔比较狭窄，塑料熔体注入时的阻力大，冷却快。料筒温度应选择高一些，反之则低一些。对于形状复杂或带有嵌件的制件，或者熔体充模流程曲折较多或较长时，料筒温度也应选择高一些。料筒温度并不是一个恒温，而是从料斗一侧开始到喷嘴为止是逐步升高的，这样可使塑料温度平稳上升达到均匀塑化的目的。（2）喷嘴温度选择喷嘴温度时，考虑到塑料熔体与喷孔之间的摩擦热能使熔体经过喷嘴后出现很高的温升，为防止熔体在直通式喷嘴可能发生的“流涎现象”，通常喷嘴温度略低于料筒的最高温度。但对于热固性塑料一般都将喷嘴温度的取值高于料筒温度，这样一方面使其自身具有良好的流动性，另一方面又能接近硬化温度的临界值，即保证了注射成型，又有利于硬化定型。料筒温度和喷嘴温度主要影响塑料的塑化和流动，由于其影响因素很多，一般都在成型前通过“对空注射法”或“塑件的直观分析法”来进行调整，以便从中确定最佳的料筒和喷嘴温度。（3）模具温度模具温度主要影响塑料在型腔内的流动和冷却，它的高低决定于塑料的结晶性、塑件的尺寸与结构、性能要求以及其他工艺条件（熔料温度、注射压力及注射速度、成型周期等）。如对于熔体粘度高的非结晶型塑料应采用较高的模温；塑件壁厚大时模温一般要高，以减小内应力和防止塑件出现凹陷等缺陷。对于热固性塑料模具温度一般较高，通常控制在150220 度范围，另外动模温度有时还需要比定模高出1015 ，这样会更有利于塑件硬化定型。模具温度根据不同塑料的成型条件，通过模具的冷却（或加热）系统控制。对于要求模具温度较低的塑料，如聚乙烯、聚苯乙烯、聚丙烯、ABS塑料、聚氯乙烯等应在模具上设冷却装置；对模具温度要求较高的塑料，如聚碳酸脂、聚砜、聚甲醛、聚苯醚等应在模具上设加热系统。2.5.2 压力注塑成型过程中的压力包括塑化压力和注射压力两种。（1）塑化压力塑化压力又称背压，是注塑机螺杆顶部熔体在螺杆转动后退时受到的压力。增加塑化压力能提高熔体温度，并使温度分布均匀，但增加塑化压力会降低塑化速率、延长成型周期，甚至可能导致塑料的降解。一般操作中，塑化压力应在保证塑件质量的前提下越低越好，具体数值随所选用的塑料品种而变化，通常很少超过6 MPa。如聚酰胺塑化压力必须较低，否则塑化速率将很快降低。注射热固性塑料时一般塑化压力都比热塑性塑料取的小，约为3.45.2 MPa，并在螺杆启动时可以接近于零。但要注意的是，背压力如果过小，物料易充入空气，使计量不准确，塑化不均匀。（2）注射压力注射压力是指柱塞或螺杆头部注射时对塑料熔体所施加的压力。它的作用：一是克服塑料熔体从料筒流向型腔时的阻力，保证一定的充模速率；二是对塑料熔体进行压实。注射压力的大小，取决于塑料品种、注射机类型、模具浇注系统的结构、尺寸与表面粗糙度、模具温度、塑件的壁厚及流程大小等多种因素。近年来，采用注塑流动模拟的计算机分析软件，可对注射压力进行优化设计。总的来说，确定注射压力的原则是：对于热塑性塑料，注射压力一般在40130 MPa之间。熔体粘度高，冷却速度快的塑料以及成型薄壁和长流程的塑件，采用高压注射有利于充满型腔；成型玻璃纤维增强塑料时采用高压注射有利于塑件表面光洁。其他均应选用低压慢速注射为宜。但要提醒的是，如果注射压力过高，塑件易产生飞边使脱模困难，另外使塑件产生较大的内应力，甚至成为废品。注射压力过低则易产生物料充不满型腔，甚至根本不能成型等现象。对于热固性塑料，由于熔料中填料较多，粘度较大，且在注射过程中对熔体有温升要求，注射压力一般要选择大一些，常用范围约为100170 MPa。在其他条件相同的情况下，柱塞式注塑机作用的注塑压力应比螺杆式的大，因为塑料在柱塞式注塑机料筒内的压力损失比螺杆式的大。为了保证塑件的质量，对注射速度（熔融塑料在喷嘴处的喷出速度）常有一定的要求。一般高压注射时注射速度高，低压注射时速度低。塑件的壁厚对注射速度取值的影响很大，一般厚壁塑件采用较低的注射速度，反之则相反。型腔充满后，注射压力的作用在于对模内熔料的压实。在生产中，压实时的压力等于或小于注射时所用的注射压力。如果注射和压实的压力相等，往往可使塑件的收缩率减小，尺寸波动较小，但会造成脱模时的残余应力较大，成型周期过长。对结晶型塑料如聚甲醛，压实压力大可以提高塑料的熔点，使脱模提前进行，因而成型周期不一定增长。如压实压力小于注射压力，则塑件的性能及脱模与上述情况相反。2.5.3 成型周期完成一次注塑过程所需的时间称为注塑成型周期。它包括以下几部分：（1）注射时间注射时间包括充模时间、保压时间和合模冷却时间。其中保压时间和冷却时间合计为总的冷却时间。充模时间直接反比于充模速率，生产中约为35 s。保压时间就是对塑料的压实时间，在整个注射时间中所占比例较大，约为20120 s。冷却时间以保证塑件脱模时不引起变形为原则，一般约为30120 s。生产中注射时间一般在0.52min，厚大件可达510 min。（2）其他时间（辅助时间）包括开模、脱模、涂脱模剂、安放嵌件、合模等时间。成型周期直接影响劳动生产率和设备的利用率，因此，在生产中，在保证塑件质量的前提下，应尽量缩短成型周期中各阶段的时间。其中，注射时间和冷却时间对塑件质量起着决定性的作用，要根据实际情况合理选择。（3）常用塑料的注塑成型工艺参数见表2-3。表2-3 常用塑料的注塑工艺条件塑料品种注射温度/注射压力/MPa成形收缩率/%聚乙烯1802804998.11.53.5硬聚氯乙烯15020078.5196.10.10.5聚丙烯20026068.7117.71.02.0聚苯乙烯16021549.098.10.40.7聚甲醛18025058.8137.31.53.5聚酰胺（尼龙66） 24035068.7117.71.52.2ABS 23626054.9172.60.30.8聚碳酸酯25030078.5137.30.50.8第三章台灯罩注射模具设计3.1注塑成型设备3.1.1注塑机结构组成（1）注塑装置注射装置的主要作用是使固态的塑料颗粒均匀地塑化成熔融状态，并以足够的压力和速度将塑料熔体注入到闭合的模具型腔中。注射装置包括料斗、料筒、加热器、计算装置、螺杆（柱塞式注射机为柱塞和分流梭）及其驱动装置、喷嘴等部件。（2）合模装置合模装置的作用有三点，第一是实现模具的开闭动作，第二是成形时提供足够的夹紧力使模具紧锁，第三是开模时推出模内的塑料制品。合模装置可以是机械式，也可以是液压式或者液压机械联合作用方式。（3）推出机构推出机构的作用是开模时推出模内的塑料制品。推出机构也有机械式推出和液压式推出两种，液压式推出既有单点推出，又有多点推出。（4）液压传动和电器控制由注射成形过程可知，注射成形由塑料熔融、模具闭合、熔体充模、压实、保压、冷却定型、开模推出制品等多道工序组成。液压传动和电器控制系统是保证注射成型过程按照预定的工艺要求（压力、速度、时间、温度）和动作程序准确进行而设置的。液压传动系统是注射机的动力系统，而电器控制系统是各个动力液压缸完成开启、闭合、注射和推出等动作的控制系统。3.1.2 注塑机的分类注塑机的分类方法很多，目前使用较多的是按注塑机外形特征分类，这种分类方法主要是根据注塑机的合模装置和注射装置的相对位置进行分类的。 1、卧式注塑机合模装置与注射装置的运动轴线呈一线水平排列，具有机身低，操作、维修方便，自动化程度高等特点。所以这种形式应用最广，对大、中、小型都适用，是目前注塑机最基本的形式。 2、立式注塑机合模装置与注射装置的运动轴线呈一线并垂直排列，具有占地面积小，模具拆装容易，模具内安放嵌件方便等优点。但制品顶出后不易脱落，不易实现全自动化操作，且机身高，加料、维修不方便。目前小型注塑机常采用这种形式。 3、角式注塑机合模装置和注射装置的运动轴线互成垂直排列，其优缺点介于立式和卧式之间，使用也较普遍，大、中、小型注塑机均有。3.1.3 注塑机的型号规格注塑机型号规格是用来表示注塑机加工能力的，而反映注塑机加工能力的主要参数是公称注射量和锁模力。因此常用公称注射容积数量和锁模力大小来表示注塑机型号规格。公称注射量是指注塑机在注射螺杆（或柱塞）作一次最大注射行程时，注射装置所能达到的对空注射量。锁模力是由合模机构所能产生的最大模具闭紧力决定的，它反映了注塑机成型制品面积的大小。一般用注塑机的公称注射量和锁模力同时来表示注塑机的加工能力，并以此作为注塑机的系列规格。国产注塑机的型号表示为：XS-ZY-125/90，型号中：X表示（成）形（机），S表示塑料，Z表示注射，Y表示预塑式，125表示公称注射量为125 cm3，90表示最大锁模力为9010 kN。3.2注射模具分类及典型结构3.2.1注射模分类注射模可以按注射模总体结构分类，按塑料品种分类，按模具型腔的容量分类，按制品尺寸精度分类3.2.2注射模典型结构注射模一般可分为单分型面注射模、双分型面注射模、斜导柱侧向分型与抽芯注射模和带有活动镶件的注射模。1、单分型面注射模单分型面注射模也称二板式注射模。它是注射模中最简单的一种结构形式。这种模具只有一个分型面。单分型面注射模具可以根据需要，既可以设计成单型腔注射模，也可以设计成多型腔注射模，应用十分广泛。2、双分型面注射模双分型面注射模具有两个分型面。第一个分型面A-A是定模板与中间板的分型后浇注系统凝料由此脱出，第二个分型面B-B是中间板与推件板之间的分型，分型后塑件由此脱出。与单分型面注射模具比较，双分型面注射模具在定模部分增加了一块可以局部移动的中间板，所以也叫三板模（动模板、中间板、定模板）注射模具。双分型面注射模常用于点浇口进料的单型腔或多型腔的注射模具，开模时，中间板在定模的导柱上与定模板作定距离分离，以便在这两模板之间取出浇注系统凝料。3、斜导柱侧向分型与抽芯注射模当塑件侧壁有通孔、凹穴或凸台时，其成型零件必须制成可侧向移动的，否则塑件无法脱模。带动型芯滑块侧向移动的整个机构称侧向分型与抽芯机构。其中的侧向抽芯机构是由斜导柱和侧型芯滑块所组成的，此外还有楔紧块、挡块、滑块拉杆、弹簧等一些辅助零件。4、带有活动镶件的注射模有些塑件上虽然有侧向的通孔及凹凸形状，但还有更特殊的要求，如模具上需要设置螺纹型芯或螺纹型环等。这样的模具有时很难用侧向抽芯机构来满足侧向抽芯的要求。为了简化模具结构，将不采用斜导柱、斜滑块等机构，而是在型腔的局部设置镶件。开模时，这些活动镶件不能简单的沿开模方向与塑件分离，而是必须在塑件脱模时连同塑件一起移出模外，然后通过手工或专门的工具将它与塑件分离，在下一次合模注射之前，再重新将其放入模内。采用活动镶件结构形式的模具，其优点不仅省去了斜导柱、滑块等负责结构的设计与制造，使模具外形缩小，大大降低了模具的制造成本，更主要的是在某些无法安排斜滑块等结构的场合，必须使用活动镶件形式。这种方法的缺点是操作时安全性差，生产效率较低。3.3台灯罩模具的结构设计结合台灯罩塑件三维图（图3-1），三维图尺寸为长305mm，宽126mm，高66mm。进行台灯罩模具结构方案设计，需要考虑以下几个方面，包括分型面位置的确定、型腔数量的确定、浇注系统设计、成型零件设计、合模导向机构设计、推出机构设计、模具温度调节系统、标准模架的选用及模架的尺寸计算。3.3.1分型面位置的确定分型面是模具上用于取出塑件和（或）浇注系统冷凝料的可分离的接触表面。分型面的设计原则：分型面应选择在塑件断面轮廓最大的位置，以便顺利脱模。在塑件设计阶段，就应考虑成型时分型面的形状和位置，否则无法用模具成型。在模具设计阶段，应首先确定分型面和浇口的位置，然后选择模具的结构。该塑件由于没有侧抽芯机构，结合塑件组成结构分析，设计一个分型面（图3-2）比较合适且便于顺利脱模。分型面图3-1 台灯罩三维图图3-2 分型面3.3.2型腔数量的确定型腔的布置形式有很多，在布置型腔时，要求塑料通过流道那能够顺利到达型腔。通过对塑件结构分析，进行一模一腔（图3-3）和一模两腔（图3-4）对比设计，考虑浇口位置的设计，由于塑件中等尺寸，一模两件或一模多件的对称布置，生产效率较高，故采用一模两件生产，采用直浇口（图3-5），塑件质量容易保证，从零件上端中心进料，料流比较顺畅。图3-3一模一腔3.3.3 浇注系统设计浇注系统是指模具中塑料熔体由注射机喷嘴至型腔之间的进料通道。其作用是将塑料熔体充满型腔并将注射压力传递到型腔的各个部位，以获得组织致密、轮廓清晰、表面光洁、尺寸精确地塑件。图3-4一模两腔图3-5一模两腔直浇口1、对浇注系统的简要分析浇口位置的选择原则：（1）尽量缩短流动距离；（2）浇口应开设在塑件壁厚最大处；（3）必须尽量减少熔接痕；（4）应有利于型腔中气体排出；（5）考虑分子定向影响；（6）避免产生喷射和蠕动；（7）浇口处避免弯曲和受冲击载荷；（8）注意对外观质量的影响。根据本塑件的特征，综合考虑以上几项原则分析，型腔设计成中心浇口，流道开在动模座上。2、浇注系统组成浇注系统由主流道、进料浇口和冷料穴组成。（1）流道设计主流道设计主流道是连接注射机喷嘴与分流道的塑料熔融体通道。主流道如图3-6所示。D：主流道小端直径=d+(0.51) mm =7.5+0.5=8 mm，在此主流道小端直径选用8mm L：主流道长度，根据模具结构确定：主流道锥度，一般为2 4，本课题选用4。分流道设计分流道是主流道与浇口之间的进料通道。如图3-7所示。（2）浇口设计采用直接浇口，这种浇口由主流道直接进料，故熔体的压力损失小，成型容易，且有利于补缩和排气。浇口套为标准件可选购，其结构如图3-8所示。浇口套常用钢材是T8A、T10热处理要求：（50-55）HRC。主流道球面半径比喷嘴球面半径大12mm，在此选用主流道入口的凹坑球面半径也应大于注射机喷嘴球头半径，通常为 =+（12) mm = 18 + 2 = 20 mm 图3-6主流道图3-7分流道3.3.4 成型零件设计注射模的成型零件是指构成模具型腔的零件，通常包括凹模、型芯，以及各种型杆和成型镶块。本设计主要涉及对凹模和型芯的设计。1、成型零件结构设计图3-8 浇口套成型零件在工作时与塑料直接接触，成型塑件。进行成型零件的结构设计时，既要考虑保证获得合格的塑件，又要便于加工制造，还要注意尽量节约贵重模具材料，以降低模具成本。（1）凹模的结构设计凹模是成型制品外表面的成型零件，是制品外表面形状、结构的复制。对于本课题，选用整体镶入结构的凹模结构。整体镶入结构的凹模，结构简单易于制造，也便于维修和更换，一致性较好。凹模的结构如图3-9所示。（2）凸模的结构设计凸模即成型塑料制品内表面的型芯。对于本课题，选用整体镶入结构的凸模。整体镶入结构的凸模，结构简单易于制造，也便于更换。凸模的结构如图3-10所示。图3-9凹模图3-10凸模2、成型零件工作尺寸的计算对于标注公差的凹模、凸模尺寸按相应公式进行尺寸计算。（1）平均收缩率查表 2-3，可知ABS的收缩率=0.3%0.8%，则其平均收缩率=（0.3%+0.8%）/2 =0.55%（2）凹模尺寸计算凹模径向尺寸计算 =305+ 3050.55%(0.50.8)0.55 =306.4mm 式中、塑件上相应尺寸的公差（下同）；、塑件上相应尺寸制造公差，对于中小型塑件取（下同）；由前面算得，。凹模深度尺寸计算 =66+660.55%0.55 =101.9mm （3）凸模尺寸计算凸模径向尺寸计算 =303+3030.55%(0.50.8)0.55 =304.4mm 凸模高度尺寸计算 =65+650.55%0.55 =100.4mm（4）型腔壁厚及底板厚度计算凹模侧壁厚度由于L 100 mm 所以S=（0.2305+17） 0.85 =66.3mm凹模垫板厚度由于b 102300 ，而且L1.5b 所以T=0.153051.5=68.6mm上、两式中，L是型腔长度L=382mm，b是型腔宽度b=382mm。最终选用型腔厚度为66.3mm，底板厚度为68.6mm ，模具组件凹模尺寸为长400mm，宽400mm，高80mm，型腔深34.6mm；凸模长400mm，宽400mm，高32.7mm，型芯高19.2mm。 3.3.5 合模导向机构设计合模导向机构是保证动、定模或在上、下模合模时，正确的定位和导向的零件。合模导向机构主要有导柱导向和锥面定位两种形式，通常采用导柱导向定位，导向机构的作用有以下三点。1、定位作用模具闭合后，保证动、定模或上下模位置正确，保证型腔的形状和尺寸精度。导向机构在模具装配过程中也起到定位作用，即便与模具的装配与调整。2、导向作用合模时，首先是导向零件接触，引导动、定模或上、下模准确闭合，避免型芯先进入型腔造成零件的损坏。3、承受一定的侧向压力塑料熔体在充型过程中可能产生单向侧向压力或受成型设备精度低的影响，导柱将承受一定的侧向压力，以保证模具的正常工作。若侧向压力很大或精度要求高时，则不能单靠导柱来承担，需增设锥面定位机构来承担侧向压力。导柱的结构形式和尺寸标准化，常见的结构形式有带头导柱和有肩导柱。有时为减小导柱与导柱孔间的摩擦，在导柱的工作部位设置粗油槽来存储润滑剂。导柱的直径可由模板外形尺寸确定。导柱应合理均布在模具分型面的四周，导柱中心至模具外缘应有足够的距离，以保证模具的强度。为了保证动模和定模只能按一个方向合模，导柱的布置方式采用等直径导柱的不对称布置或者不等直径的对称布置。本设计采用等直径的不对称布置，导柱形式为带头导柱，公称直径d=30mm。3.3.6 推出机构设计推出机构总的设计要求为：1、推出机构应尽可能设置在动模上，以便利用注射机驱动推出机构，当塑件因形状等关系不能保证留在动模端时，则须采用强留措施，或在定模上设置推出机构2、推出机构须动作可靠、运动灵活、制造方便、维修与更换容易；3、根据塑件的尺寸、形状及塑件材料等选用推杆、推杆的位置及数量，以保证塑件不发生变形、破裂、擦伤以及外观、精度等质量要求。因此，推杆应设置在塑件承力较大的位置；4、对塑件推出阻力较大的部位，须有足够的推出力，以保证塑件各部位均匀推出；5、推杆孔须与推板运动方向平行，与推杆的配合不能过紧或过松，避免推杆折损或产生毛边，造成不易推出，标准规定采用 H7f6 配合。台灯罩模具的顶出机构采用推杆作为推出机构。1、脱模力的计算脱模力是指将塑件从抱紧的型芯上脱出时所需克服的阻力。 = =51062.99N式中是推件板中心所允许的最大变形量，；E是推件板材料的弹性模量（MP），；是塑件对型芯的包容长度，；S是塑料的平均成型收缩率，S=0.55%；是模具型芯的脱模斜度，；是塑件与型芯之间的静摩擦系数，取；是塑料的泊松比，；是无因次系数；2、推杆的设计推杆又称顶杆，在注射模中应用很广泛。（1）推杆的形式推杆形式很多，有圆推杆，矩形推杆，阶梯推杆，盘形推杆，这里采用圆形推杆，该种推杆结构简单，应用最为广泛，对中小型模具，其直径d一般为。（2）推杆的布置本设计采用推杆结合动模座推出塑件，为保证塑件成型质量和顺利脱模，推杆数量n=13，推杆位置均匀布置在动模座四周。（3）推杆的尺寸推杆长度由模板厚度、推出距离确定。推杆直径d的确定可根据压杆稳定公式求得 d = =1.5 =8.13mm式中 y是安全系数，取=1.5 ； L是推杆的长度，L=215mm； n是推杆根数n=13，E是推杆材料的弹性模量（MPa）。因为推杆前端采用螺纹固定，这里推杆直径取d=12mm，螺纹部位直径取d=6mm。（4）复位机构设计为了进行下一循环的成型，脱模推出机构在完成塑件的顶出动作后必须回到初始位置。常用的复位机构有弹簧复位和复位杆复位两种，本设计采用复位杆复位设计。复位杆一般为4根，对称布置在推出板得四周，直径根据模具的大小确定。本设计复位杆直径为30mm。3.3.7 模具温度调节系统设计注射成型时向模具注射200左右的塑料熔体，使熔体在模具内冷却定型，所以模具在成型过程中还起着热交换的作用。模具温度调节系统直接影响着塑件质量和生产效率。成型的塑料品种不同，塑件的质量要求不同，对模具的温度要求也不同。对于多数塑件来说，要求的模温不高，则模具仅设置冷却系统即可。 1、冷却系统的设计原则（1）冷却系统的布置应先于脱模机构；（2）合理地确定冷却管道的直径中心距以及与型腔壁的距离；（3）降低进出水的温度差；（4）浇口处应加强冷却；（5）应避免将冷却水道开在塑件熔接痕处，并注意干涩及密封等问题：（6）冷却水道应便于加工和清理。在本课题中采用通过冷却水道来调节模具的温度。 2、冷却回路的布置模具冷却回路的形式应根据塑件的形状、型腔内温度分布及浇口位置等情况设计成不同的形状。通常有型腔冷却和型芯冷却两种回路的结构形式。（1）型腔冷却回路本设计采用在型腔上方定模板上钻孔，钻出两条平行对称水道，外部设置进出水接头。（2）型芯冷却回路本设计采用单层冷却回路，在型芯上定模板四周钻孔，冷却水在定模板水道内循环流动。3.3.8 标准模架的选用模架是指由模板、导柱、导套和复位杆等零件组成。标准模架则是由结构、形式和尺寸都已经标准化并具有一定互换性的零件成套组合而成的一类模架。GB/ T125552006塑料注射模模架于2007年4月1日起实施，用于取代原来GB T12556.11990塑料注射模中小型模架模架国家标准。国标中模架的形式由其品种、系列、规格以及导柱导套的安装形式等项内容决定。模架的品种是指模架的基本构成形式,每一模架型号代表一个品种。模架型号以模具所采用的浇口形式、制件脱模方法和动定模板组成数目,分为基本型4 种和派生型9种两类共13 种。基本型模架如图3-11所示，派生型模架如图3-12所示。图3-11基本型模架结构(A1A4）图3-12 派生型模架结构(P1P9)3.3.9 模架的尺寸计算中小型标准模架的选择方法有两种经验法，在这里选择一种计算即可。当型腔带镶件时，根据制品的外形尺寸（平面投影面积与高度）以及制品本身结构，可以确定镶件的外形尺寸，然后再按经验确定模架的大小，具体办法见图3-13。1、通过计算可得，该产品的投影面积S=305126=38430mm2 选择A型结构，查手册可得：A =75mm，D =40mm 则模具宽度W=（75+40）2 +1262=482mm长度L=（75+40）2 +305=535mm 2、动模垫板厚度的计算动模垫板厚度和所选模架的两个垫块之间的跨度有关，根据前面的型腔布置，模架应选在初选标准模架：WL=550mm500mm这个范围内，垫块之间的跨度大约为550mm-250mm-100mm=200mm。那么，根据型腔布置及型芯对动模垫板的压力就可以计算得到动模垫板的厚度，即 =72mm式中 d动模垫板刚度计算许用变量= 25=250.001427=0.036 mm=，= =（0.45170+0.001170）um = 0.001427um = L 两个垫块之间的距离，约200mm； L1动模垫板的长度,为600mm。取型芯所受压力的面积A=38400 动模垫板可按标准厚度取80mm 考虑冷却水道，取模架尺寸为600550，模架的尺寸规格见表3-1图3-13 (a)C型（无支承板）（b）A型（有支承板）3.4 注射模具与注射机的关系注射模具是安装在注射机上使用的。在设计模具时，除了应掌握注射成型工艺过程外，还应对所选用注射机的有关技术参数有全面的了解，才能生产出合格的塑料制件。下面讨论它们的相互关系。3.4.1 选择注塑机1、零件体积及质量计算（1）在Pro/E中绘制制件图通过Pro/E造型分析得到制件体积为=148.98。（2）在分型面上的投影面积：应用Pro/E中的“分析”“测量”“区域”命令求得：A=98175（3）为保证正常的注射成型，注射机最大注射量应稍大于制品的重量或体积(包括浇注系统凝料的体积)。通常注射机实际注射量最好在注射机最大注射量的80%以内。计算制件所需注塑量m0及理论注塑容积VC 根据已确定的型腔数和每个塑件的容积，以及估算的浇注系统，凝料容积，确定注塑机的公称注塑量：取1.05 0.8 + =186.225根据上述条件选择注塑机的机型为XSZY500表3-1模架尺寸模板名称模板尺寸模板名称模板尺寸定模座板65065040支承板600550100定模板60055075推杆固定板60037030动模板60055050推杆垫板60037035动模垫板60055060动模座板65065040由表3-1计算出模架的高度为365mm。3.4.2最大注射量的校核为保证正常的注射成型，注射机最大注射量应稍大于制品的重量或体积(包括浇注系统凝料的体积)。通常注射机实际注射量最好在注射机最大注射量的80%以内。根据已确定的型腔数和每个塑件的容积，以及估算的浇注系统，凝料容积，确定注塑机的公称注塑量：取1.05 0.8 + =186.225500 所以注射量符合标准要求。 XSZY500 注塑机的主要参数螺杆（柱塞）直径/mm65注射容量/500注射压力/(Pa)1040锁模力/(N)350最大注射面积/1000模具厚度/mm最大450最小300模板行程/mm700 喷嘴球半径/mm18孔直径/mm7.5定位孔直径/mm150 顶出中心孔直径/mm150两侧孔径/mm24.5孔距/mm5303.4.3 注射压力的校核注射机的额定注射压力即为他的最高压力，应大于注射机成形时所需调用的注射压力。 =1.25100=125MPa式中安全系数，常取K=1.251.4。成形时所需注射压力，在实际生产中大致在70100MPa3.4.4 锁模力的校核注射模从分型面脱开的力（锁模力）应小于注射机额定锁模力即： F式中 F注射机的额定锁模力（KN） A制品和流道在分型面上的投影面积之和（）型腔的平均计算压力（MPa），ABS取35MPa K安全系数，通常取K=1.11.2。 A=981.75，K取1.2，则KpA=41233.5KN350000KN所以锁模力符合要求3.4.5 安装部分尺寸校核图3-14浇口套与喷嘴1、喷嘴尺寸。如图3-14所示，注射机喷嘴头部的球面半径应与模具主流道始端的球面半径R吻合，一避免高压塑料熔体从缝隙出溢出。一般R应比大12mm，否则主流道内的塑料凝料将无法脱出，同理，d应比大0.51mm。由表3-2，知为18，为4。在此R选用19mm，d选用8mm；符合要求。 2、最大，最小模厚。在模具设计时，应使模具架的总厚度位于注射机可安装携具的最大模厚与最小模厚之间。同时应校核模架的外形尺寸，使模架能从注射机的拉杆之间装入，即：HminHmHmaxHmin可装模架最小厚度；Hmax可装模架最大厚度；Hm模架闭合厚度图3-15开模行程由表3-1可知Hmax=700mm， Hmin=300mm，表3-1，可知Hm =370mm。因为,模具高度符合要求。3、模具在注射机上的安装方法有两种：一种是用螺钉直接固定，这时模具座板上孔的位置和尺寸应与注射机模板上的安装螺孔完全吻合，否则无法固定，这种固定较少用。一种是压板固定，这种固定形式安装方便灵活，应用最广泛。本课题选用压板固定。 3.4.6 开模行程的校核注射机的开模行程是有限的，塑件从模具中取出时所需要的开模距离必须小于注射机的最大开模距离，否则塑件无法从模具中取出。开模行程如图3-15开模行程所示。 S + 510 mm ()+式中： H1塑件推出距离，为35mm； H2 包括浇注系统在内的塑件高度，为55mm； S 注射机的最大开模行程，为700mm； a 定模座板与定模型腔的分开距离，为40mm。 S = 700 35 +55 + 40 +10 所以开模行程符合要求。3.4.7 注射机定位孔与模具定位圈配合校核为了使模具主流道的中心线与注射机喷嘴的中心线相重合。模具定模板上凸出的定位圈应与注射机固定板上的定位孔呈较松动的间隙配合。由表3-1知注射机定位孔为，本课题选用的定位圈尺寸为150，符合要求。3.4.8 推出装置的校核图3-16动模座板各种型号的注射机的推出装置和最大推出距离不尽相同，设计时应使模具的推出机构和注射机相适应。由表3-1，可知注射机的推出机构为两侧推出，孔径为24.5mm，孔距为530mm。如图3-16所示的动模板的两孔孔径和孔距与之相同，所以符合。第四章台灯罩模具三维设计随着计算机技术与机械设计制造的领域知识不断融合，出现了多种CAD/CAM软件，如SolidWorks、Inventor、MDT、Cimatron、 Mastercam 、Pro/Engineer 、UG、CATIA等等，软件的发展使得模具数字化设计技术得到了迅速的发展。这些软件各具特色，其中Pro/Engineer是美国参数技术公司（PTC）推出的新一代基于特征、具有全相关数据库的CAD/CAM参数化软件，它具有产品造型设计、装配、模具设计、分析计算、动态模拟仿真等优势功能。模架设计专家（EMX）是Pro/Engineer中的一个扩展模块，是专为满足模架设计与制造的解决方案，它同时将使用者对模架设计的专业知识和整个设计流程整合在一起。它具有内容丰富的模架及附件模具库、可以模拟模具开模仿真和干涉检查等特点。因此，利用Pro/Engineer和EMX进行模具设计应是模具企业优先采用的设计模式4.1台灯罩三维造型利用Pro/E系统下的“零件”/“实体”模块进行三维造型，通过拉伸、倒圆角、拔模、抽壳等特征构造方法，创建如图4-1所示的台灯罩零件模型。通过上一章节计算可知，模具组件（凹凸模）尺寸，凹模尺寸为，长400mm，宽400mm，高80mm，型腔深34.6mm；凸模长400mm，宽400mm，高32.7mm，型芯高19.2mm。工件毛坯尺寸为，长305mm，宽126mm，高66mm。图4-1台灯罩零件模型利用Pro/E系统下的模具模块进行模具组件（凸凹模）设计，过程如下：1、进入“制造”/“模具型腔”模块，新建如图4-1 台灯罩零件模型模具型腔设计文件，直接调入零件模型并定义其为参考模型，将其布局定位。2、设置收缩率根据铸造理论，逐渐在温度下降而凝固的过程中体积会缩小。因此在进行模具设计时，必须考虑材料对零件大小的影响，通常的做法是根据材料的特性适当加大参考模型的尺寸。这样在元件成型后会略有收缩，最后生成的零件才能得到设计要求，该产品的收缩率设置为“0.005”。3、设计毛坯工件工件模型可以从外部导入，也可以在当前文件下建立，在此选择自动创建工件，比较更简便。4、分型面的设计在Pro/E中模具分型面的生成有多种方法，如挤出、复制、裙边、阴影等。在此采用裙边定义分型面的方法。首先生成模型的侧面影像线，再利用裙边曲面建立分型面。5、分割体积块利用刚建立的分型面将参考工件拆分成凸模（型芯）和凹模（型腔）两个体积块。6、抽取模具元件将体积块转换成零件模型，分别如图4-2所示的凸模零件和如所示的凹模零件。图4-2凸模图4-3凹模 7、浇注系统设计注射模的浇注系统是指熔体从注射机的喷嘴开始到型腔为止的流动通道。它的主要作用产将熔体平稳地引入型腔，使熔体按要求填充型腔的各个角落，并顺利排除型腔内的气体。在注射模具中，浇注系统可分为直浇注系统和横浇注系统，由主流道、分流道、浇口、冷料穴组成。台灯罩模具采用直浇注系统。8、铸模浇注系统的各个组成部件创建完成后，可以创建出如图4-4所示的铸模零件。9、组件开模铸件完成后，可以将创建的模具体积块、铸模零件等沿着指定的方向和距离展开，以便清晰地显示模具型腔和型芯系统的结构。组件开模效果如图4-5所示。4.2 模架设计运用EMX4.1（专家模架库）来设计台灯罩壳体模具模架，其制造思路是：建立一个EMX模具项目加载一款合适的标准模架对型腔进行处理加入模具标准件模具结构后期局部处理。由于Pro/E为国外研发的软件，目前在EMX4.1中还没有符合我国国家标准的模架，制作中通常选用与GB类似的模架，然后再参照国家标准，对模架作适当修改。4.2.1 定义模具模架台灯罩外壳模具模架为二板式模架，包括JT板（上模座板）、JL板（下模座板）、A板（定模板）、B板（动模板）、U板（支承板）、C板（支承块）、推杆固定板等。1、新建项目单击EMX工具栏中的“Define new project”按钮，打开“定义新项目”对话框，修改项目名称及前缀名，其他均保持默认设置，单击“确定”，完成新项目的创建。2、载入模具装配零件单击“工程特征”工具栏中的“将元件添加到组件” 按钮，在弹出的“打开”对话框中选择已设计好的装配文件，模具装配文件被载入到组件设计环境中。在程序弹出的元件放置操控板中设置约束类型为“缺省”，并单击鼠标中键完成参照模型的装载。3、项目准备单击EMX工具栏中的“Prepare project”按钮，弹出“准备元件”对话框，在对话框中设置与工件、参照模型、动模、下模等零件相应的参数，然后单击“确定”按钮，结束模架元件的准备。图4-4铸模零件图4-5组件开模4、定义模架组件单击EMX工具栏中的“Define Moldbase Assembly”按钮，弹出“模具组件定义”对话框，在对话框中“功能”栏中单击“载入/保存组件”按钮，在打开的对话框中选择“SA-Type”型号模架，单击“载入”和“确定”按钮，载入模具组件。在“模具组件定义”对话框中单击“大小”按钮，弹出“基体尺寸”对话框，设置模板的宽度为270mm与长度为300mm，然后单击“确定”按钮，完成模板的设置。如图4-6 所示模架结构示意图单击“模具组件定义”对话框中“功能”栏中的“型腔切口”按钮，在弹出的对话框中勾选“矩形嵌件”复选框，设置相应的参数，然后单击“确定”按钮。图4-6 模架结构示意图在主视图模架预览区中双击A 板（定模板），弹出“A/B板-板参数”对话框，设置厚度值，其他参数保持默认设置，单击“确定”按钮，结束A板的设置。同理设置B板（动模板）、JT板（上模座板）及JL板（下模座板）的厚度。4.2.2 添加设备利用EMX对浇注系统中的定位环和浇口套进行设计时，无须单独进行组件创建，直接选用适合的定位环和浇口套、并对其进行参数设置即可。在“模具组件定义”对话框的“功能”栏中单击“添加设备”按钮，再在“选择元件”栏中单击“定模侧定位环”按钮，在打开的对话框中设置相应的参数，高度为25mm，直径为100mm，单击“确定”按钮完成定位环的添加。依次单击“添加设备”按钮和“浇口衬套”按钮，在弹出的“浇口衬套”对话框中设置相应的参数，浇口半径为11mm，直径为20mm，内径为3mm，长度为45 mm，单击“确定”按钮完成浇口衬套的添加。在“模具组件定义”对话框中单击“确定”按钮，程序将自动加载定义的模架，由于此时还没有设置“加载元件”，所以得到的只是该设备的切口。 4.2.3 设计顶出机构由于台灯罩壳体塑料件壁薄，不宜采用推杆、推管或者组合推出，所以台灯罩壳模具的顶出机构宜采用成型零件作为顶板推出结构。1、创建动模切剪特征在模型树中选择动模特征并打开，通过“拉伸”等工具完成动模的切剪。2、设置顶杆参数在EMX工具栏中单击“Define ejector pin on existing point”按钮，选择动模板上的基准点，程序弹出“顶杆”对话框，从中选择相应的参数，直径为12mm，长度为215mm，最后单击“确定”按钮，结束顶杆参数的设置。同理，设置另外12根顶杆的参数。13根顶杆的参数都设置完成后，在菜单栏中选择“EMX4.1/模具基体/装配元件”命令，在弹出的对话框中勾选“顶杆”复选框，再单击“确定”按钮，程序自动加载顶杆元件。3、在支承板上创建沉头螺孔并加载在支承板的适当位置创建2个沉头螺孔并在其中心位置上创建2个基准点。在EMX工具栏中单击“Define screw on existing point”按钮，选择基准点，程序弹出“螺钉”对话框，从中选择相应的参数，最后单击“确定”按钮，结束螺钉的定义。在菜单栏中选择“EMX4.1/模具基体/装配元件”命令，在弹出的对话框中勾选全部复选框，单击“确定”按钮，程序加载所有定义的螺钉和定位环、浇口衬套。4.2.4 设计冷却系统注射机往模具中注入黏流状塑料后，模具经过冷却水道内的水流急速降温，塑料件在很短时间内凝固，被顶出机构推出而不至于变形或翘曲。台灯罩模具的冷却水路为单个冷却水路，也是在进料口附近通入冷却循环水流的循环冷却回路。1、设计水线在模型树中选择并打开定模板零件，在该模型上建立基准平面，并用“草绘工具”创建水线。2、创建喷嘴、接头和密封塞单击EMX工具栏中的“Create cooling bore”按钮，程序弹出“冷却装置”对话框，在该对话框中通过分别单击“喷嘴”按钮、“接头”按钮、“盲孔”按钮及“密封塞”按钮，在弹出的对话框中选择相应的参数完成喷嘴、接头和密封塞的创建。3、加载所有组件在菜单栏中选择“EMX4.1/模具基体/装配元件”命令，在弹出的对话框中勾选全部复选框，单击“确定”按钮，程序自动加载其他未加载的组件。完整的模具结构如图4-8 所示。台灯罩模架的主要零件如图 49图417所示。4.2.5 动画模拟开模单击EMX工具栏中的“Define moldbase opening” 按钮来定义动画模拟开模，弹出“开模模拟”对话框，选中“对所有模型做干涉检查”复选框，设置开模基体及步长，单击“确定”按钮，此时模型处于打开状态。如图4-18所示。单击EMX工具栏中的“Simulate moldbase opening”按钮，弹出“动画”对话框，单击“播放” 按钮，模型开始动画开模模拟，此时可以观察模型中是否有干涉现象产生，单击“关闭”按钮，结束动画模拟开模。图4- 8 台灯罩面壳模具图4-9 顶杆图4-10 定位环图4-11浇口衬套图4-12 动模图4-13 定模图4-14 动模板图4-15 定模板图4-16 定模座板图4-17 动模座板图4-18 打开的模型第五章台灯罩注射仿真分析5.1 Pro/e塑料顾问的简介Pro/e中的塑料顾问模块（Plastic Advisor）是一个分析模块，它是专门用来对塑料制品进行注射仿真分析的。此模块主要分析的是塑料在熔体状态下注射成型过程中的填充状态、注射压力变化、温度缺陷等情况。通过这些分析，用户可以直观看到注射成型中的各种缺陷，使设计人员能在模具设计的初始阶段发现这些问题，并得到正确可靠的信息和建议，使模具设计得到完善和优化。5.2 塑料顾问模块的进入通常进入塑料顾问的方式是在创建了铸模零件后将其打开，然后进入塑料顾问模块，当然也可以从任何打开的普通零件文件中进入塑料顾问模块。1、首先应给出一个浇注点，在工具栏中单击“基准点工具”按钮，然后选取浇口中心位置创建一个点作为浇注点。2、基准点创建完成后，执行菜单栏中的“应用程序Plastic Advisor”命令，此时程序将弹出“选取”对话框，选取刚才创建的浇注点后单击“确定”按钮，此时程序将进入塑料顾问模块。3、在工具栏中单
