复摆颚式破碎机（800X1060）设计

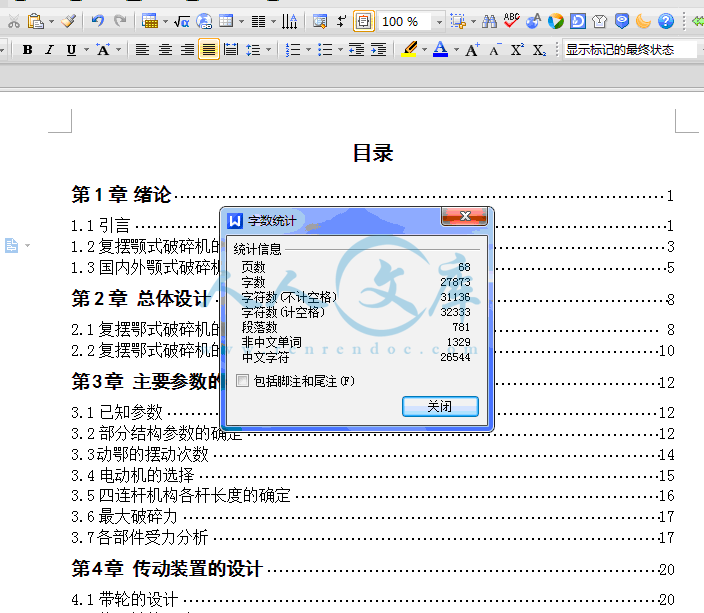

68页 27000字数+说明书+11张CAD图纸【详情如下】

D偏心.dwg

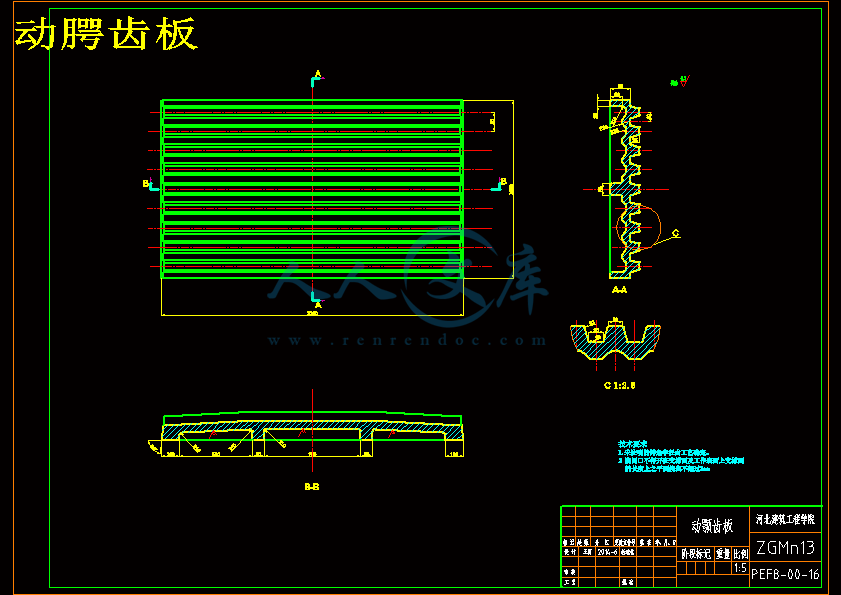

动腭齿板.dwg

动颚.dwg

复摆颚式破碎机（800X1060）设计论文.doc

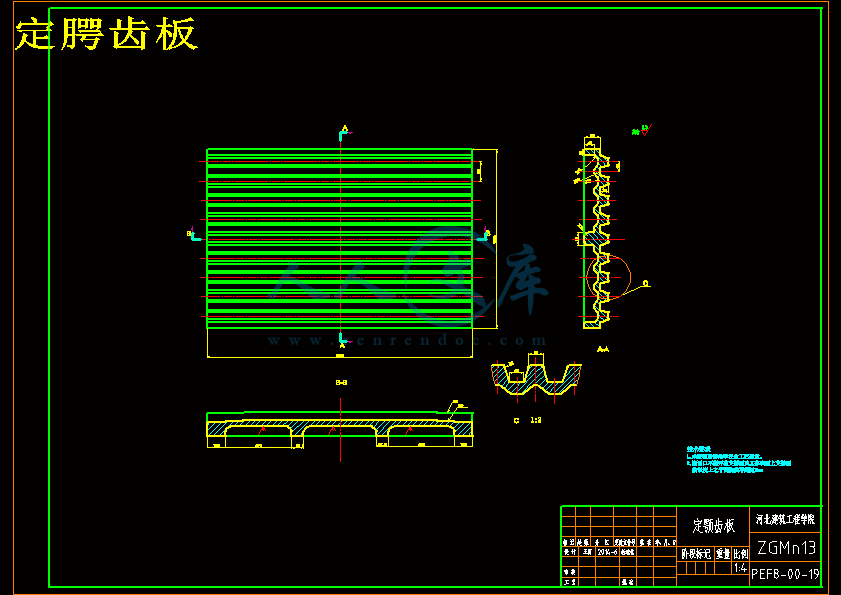

定腭齿板.dwg

带轮.dwg

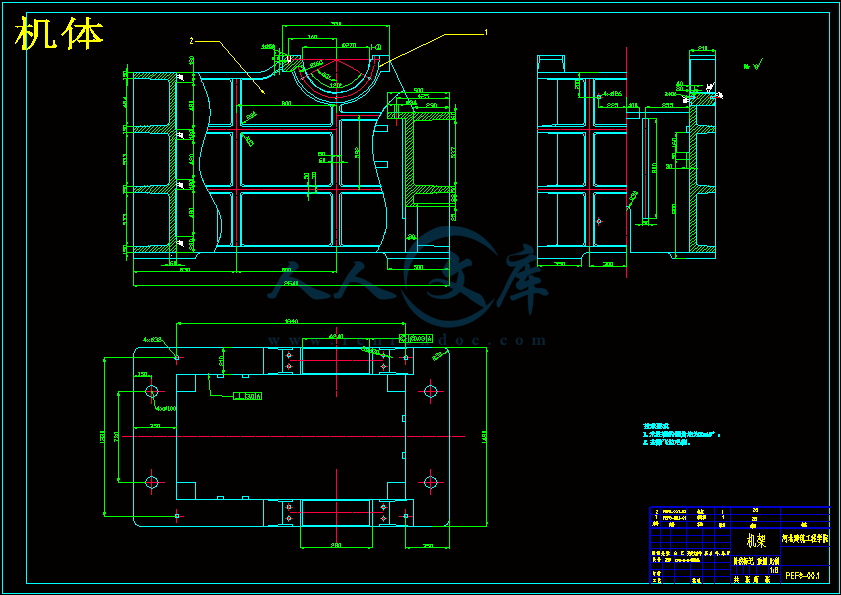

机体.dwg

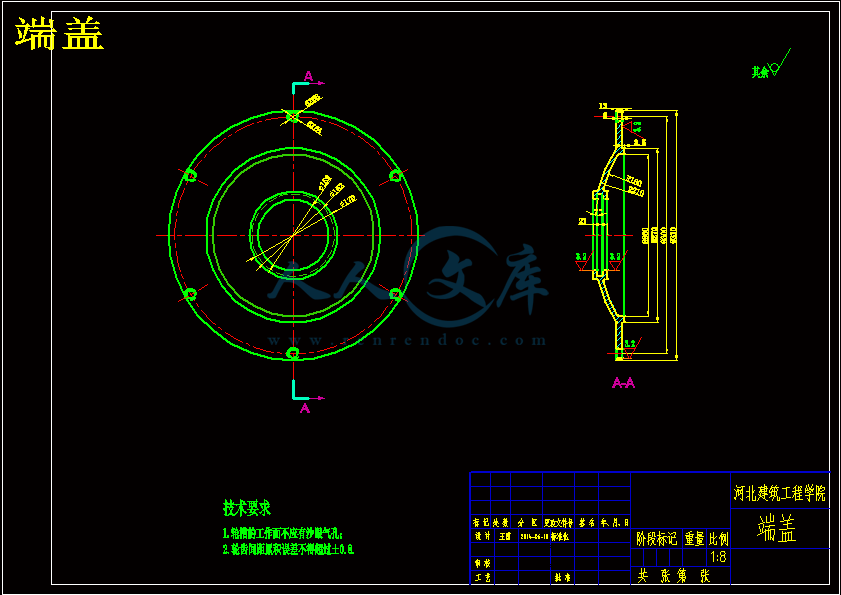

端盖.dwg

衬板.dwg

装配图.dwg

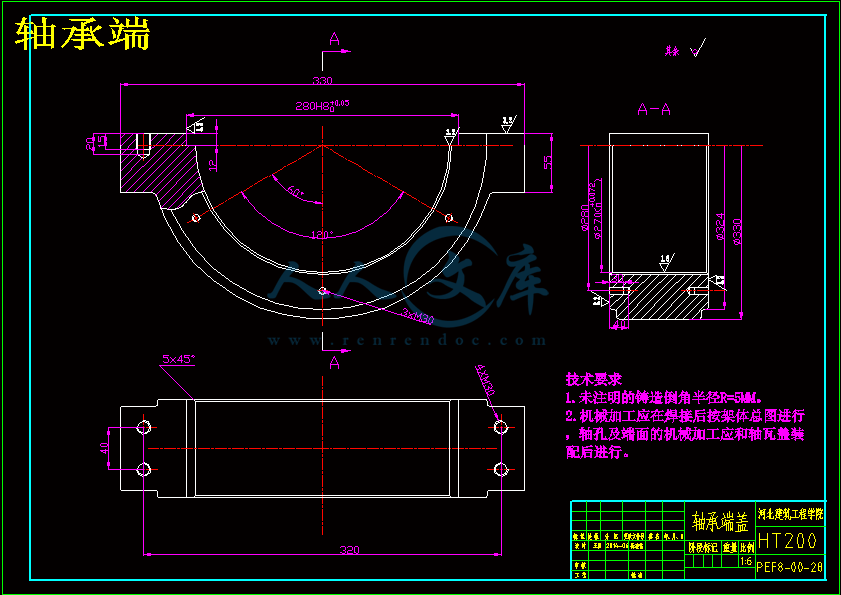

轴承端.dwg

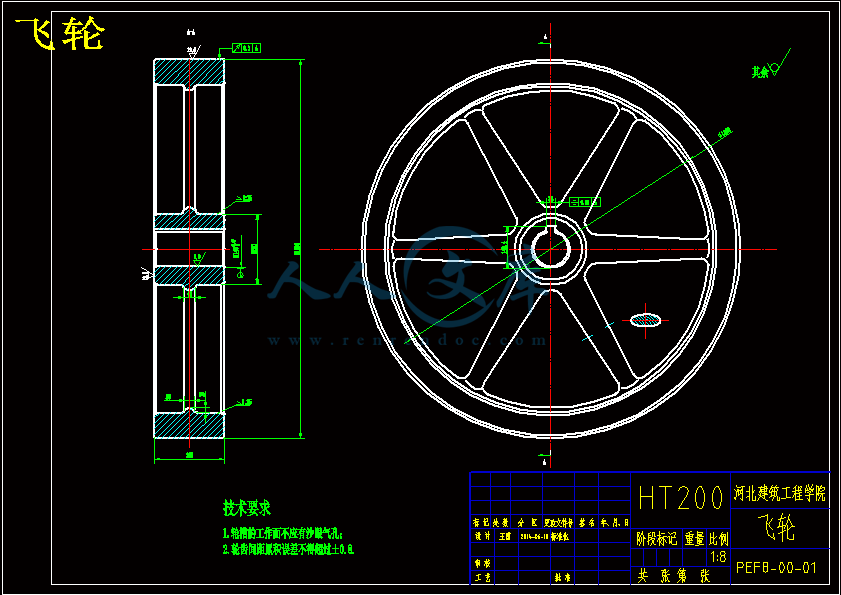

飞轮.dwg














摘要

目前国内使用的破碎机类型很多，主要有鄂式破碎机、锤式破碎机、圆锥破碎机、反击式破碎机和辊式破碎机。复摆式颚式破碎机与简摆式相比较，其优点是：质量较轻，构件较少，结构更紧凑，破碎腔内充满程度较好，所装物料块受到均匀破碎，加以动颚下端强制性推出成品卸料，故生产率较高，比同规格的简摆颚式破碎机的生产率高出20-30%；物料块在动颚下部有较大的上下翻滚运动，容易呈立方体的形状卸出，减少了像简摆式产品中那样的片状成分，产品质量较好。

本设计需求参数为进料口尺寸：800×1060mm；最大进料粒度：640mm；处理能力：85～143m3/h；偏心轴转速：250r/min；排料口调整范围：100～200mm；电动机功率：90KW。设计分析了破碎机的发展现状和研究颚式破碎机的意义及复摆颚式破碎机机构尺寸对破碎性能的影响，计算确定了PE800×1060的机构参数，设计内容主要包括复摆颚式破碎机的动颚、偏心轴、皮带轮、动颚齿板、定颚齿板、机架等一些重要部件；另外，对颚式破碎机的工作原理及特点和主要部件的作用作了介绍，包括保险装置、调整装置、机架结构、润滑装置等；同时对机器的参数（主轴转速、生产能力、破碎力、功率等）作了计算。此外，对破碎的意义、破碎工艺和破碎比的计算，颚式破碎机的主要部件的安装、操作及维修作了简单介绍。

关键词：复摆颚式破碎机带传动飞轮磨损

ABSTRACT

Currently ，the type of the crusher is multitudinous in domestic, mainly including jaw crusher, hammer crusher, cone crusher, impact breaker and roll crusher. Compared with fine impact crusher ，SBM（swinging jaw break machine）′s advantage is: quality is lighter, less compact structure component, broken lumen filled with degree is good, with materials by uniform broken, to block bottom mandatory move jaw is unloading, launch finished higher, than with specifications productivity of fine impact crusher 20-30% higher than the productivity; Material blocks in the lower have bigger jaws move up and down movement, a cube tumbling to the shape of, reducing the discharged as Jane tilting products that flake composition, product quality is better.

This design is done for：the feeding port size is 800 x 1060mm; Maximum feeding granularity is 640mm; Production efficiency is85-143m 3/ h; Eccentric shaft speed is 250r/min; Discharging mouth adjustment range 100mm to 200mm; Motor power is90KW. This design analysis of the current development of the crushier,the meanings of researching the crusher,how the dimensions of jaw crusher effect on the performance of the broken, calculate and determine the PE800 x 1060 structure parameters, the design content mainly includes swing jaw, eccentric shaft, pulley, seing jaw gear plate, and settled jaw gear plate and frame and some other important components; In addition, jaw crusher principle and characteristics and main component function is introduced, including insurance device, adjusting devices and frame structure, lubrication device, etc.; Also on the machine parameters (spindle speed, production capacity, crushing strength, power) calculate as well. In addition, the significance of broken, crushing process and calculation of crushing ratio, jaw crusher main component installation, operation and maintenance are introduced.

KEY WORDS：Jaw crusher Belt drive Flywheel Wear

第1章绪论1

1.1引言·1

1.2复摆颚式破碎机的特点 3

1.3国内外颚式破碎机的发展及现状·5

第2章总体设计8

2.1复摆鄂式破碎机的基本结构· 8

2.2复摆鄂式破碎机的工作原理·10

第3章主要参数的确定12

3.1已知参数12

3.2部分结构参数的确定·12

3.3动鄂的摆动次数·14

3.4电动机的选择·15

3.5四连杆机构各杆长度的确定·16

3.6最大破碎力17

3.7各部件受力分析·17

第4章传动装置的设计20

4.1带轮的设计20

4.2偏心轴的设计·25

4.3飞轮的设计27

4.4轴承的选择与校核29

4.5轴承座的设计·31

4.6配重的选择32

4.7外形尺寸的设计·33

第5章各基本构件的设计35

5.1动鄂的设计·35

5.2齿板的设计38

5.3推力板的设计·40

5.4调整装置的设计·41

5.5破碎腔型的形状·43

5.6机架的设计·44

第6章复摆鄂式破碎机的安装47

6.1破碎机的安装·47

6.2机架的安装·47

6.3偏心轴和机架的安装·48

6.4肘板的安装·48

6.5动鄂的安装·49

6.6齿板的安装·49

第7章颚式破碎机的磨损50

7.1齿板的磨损分析50

7.2颚板磨损机制·51

7.3颚板材质的选择52

第8章破碎机出口扬尘的解决和噪声防治·54

8.1破碎机出口扬尘的解决54

8.2破碎机的噪声危害及防治途径·55

第9章颚式破碎机的使用·56

9.1颚式破碎机的操作56

9.2颚式破碎机的维护与保养·57

总结·59

鸣谢·60参考文献·61

.2 复摆颚式破碎机的特点

复摆颚式破碎机的机构属于四杆机构中曲柄摇杆机构的应用，曲柄为主动件。颚式破碎机以结构简单、性能可靠、维修方便在物料粉碎行业广泛应用。

复摆颚式破碎机的动颚，是直接悬挂在偏心轴上的颚，是曲柄连杆机构，没有单独的连杆。由于动颚是由偏心轴的偏心直接带动，所以活动颚板可同时做垂直和水平的复杂摆动，颚板上各点的摆动轨迹是由顶部的接近圆形连续变化到下部的椭圆形，越到下部的椭圆形越扁，动颚的水平行程则由下往上越来越大的变化着，因此对石块不但能起压碎、劈碎，还能起辗碎作用。由于偏心轴的转向是逆时针方向，动颚上各点的运动方向都有利于促进排料，因此破碎效果好，破碎率较高、产品粒度均匀且多呈立方体。

复摆颚式破碎机和简摆颚式破碎机相比较，复摆颚式破碎机的机器重量较轻，结构简单，生产效率较高等优点。但复摆颚式破碎机的颚板垂直行程大，石料对颚板的磨削作用严重，磨削较快，且能量消耗也大，工作时易产生较多的粉尘在工程上应用较为广泛的是复摆颚式破碎机。国产的颚式破碎机数量最多的也是复摆颚式破碎机。复摆颚式破碎机主要由机架、颚板、侧护板、主轴、飞轮、肘板和调整机构等组成。

机架即机座，实际上是个上下开口的四方斗，主要用作支承偏心轴和承受破碎物料的反作用力，因此要求具有足够强度，一般采用铸钢整体铸造，规格小的可用优质铸铁代替。大型破碎机的机架由分段铸成后再用螺栓装配在一起，铸造工艺较为复杂。自制的小型颚式破碎机可用40～50毫米厚的钢板焊成，但其钢度不如铸钢好。

颚板包括活动颚板和固定颚板，各与颚床组成活动颚和固定颚。颚板用楔形铁块和螺栓固定在颚床表面，保护颚床不受磨损。固定颚的颚床就是机架，活动颚的颚床悬挂在偏心轴上，由于它直接承受对石料的挤压作用力，所以必需有足够的强度和刚度活动颚床一般用铸铁或铸钢制造。颚板直接和石块接触，除承受挤压和冲击力外，尚与石块强烈摩擦，因此要求用高强度且耐磨的材料制造。常用的是铸锰钢颚板，其铸钢含锰量为12～14%左右。若条件受限制时，可用白口铸铁代替，但容易磨损和折断，使用寿命不长。为了有效地破碎石料，颚板表面常铸成波浪形和牙形，其齿峰角度一般为90°～110°，齿高和齿距视出料粒度和产量要求而定。齿形高齿距小，则出料粒度小，产量低，动力消耗大。一般齿高和齿距之比为1/2～1/3之间。由于复摆式的特点造成颚板底部比上部磨损快，所以颚板往往做成上下对称形状，以便磨损后能倒置安装，延长使用寿命。

颚式破碎机的优点是生产率高，结构简单可靠，破碎比较大（i一般为6～8），外形尺寸较小，零件检查和更换较容易，操作维护简便，不用较高技术水（1）机架和支撑装置机架由两个纵向侧壁和两个横向侧壁组成的刚性框架，机架在工作中承受很大的冲击载荷，要求具有足够的强度和刚度，中小型一般用铸铁整体铸造，大于的颚式破碎机都采用组合型机架形式。随着焊接工艺的发展，机架也逐步采用钢板焊接结构。

破碎机的支撑装置主要用于支撑偏心轴和悬挂轴，使他们固定在机架上，支撑装置采用滚动轴承，这不仅可减小摩擦损失，且维修简单，具有润滑条件好和不易漏油等优点。

（2）破碎部件破碎部件是动颚和定颚，两者有颚床和衬板组成，动颚直接承受物料的破碎力，要有足够的强度，且要求轻便，以减少往复摆动时所引起的惯性力。因此，动颚应用优质破碎钢铸成，大型的破碎机一般用铸铁铸成空心的箱形体，小型的则做成肋条结构。衬板是用螺栓固定在板床表面上，期间常垫有塑形材料，以保持衬板与颚床紧密结合。为了有效地破碎物料，衬板的表面常铸成波浪形和三角形。衬板通常下部磨损较快，为了延长使用寿命，做成上下对称，下部磨损后可调换使用。

（3）传动机构偏心轴是颚式破碎机的主轴，是带动连杆或动颚做往复运动的主要部件，通常采用合金钢制造。悬挂轴采用合金钢或优质碳素钢制造。偏心轴的偏心部分悬挂连杆，其两端分别装有飞轮和胶带轮，胶带轮初起传动作用外还兼飞轮的作用。主轴的动力通过连杆，推力板传递给活动颚板，推力板是连接连杆，动颚，和机架的中间连接机构，他起着传递连杆作用力的作用，推力板工作时承受压力作用，通常用铸铁铸成整体的。

（4）拉紧装置有拉杆、弹簧及调节螺母等零件组成。拉杆的一端铰接在动颚底部的耳环上，另一端穿过机架壁，用弹簧及螺母张紧。

（5）调节装置为了得到所需要的产品粒度，颚式破碎机都有出料口调整装置，大、中型破碎机出料口宽度是有使用不同长度的推力板来调整的；通过在机架后壁与顶座之间垫上不同厚度的垫片来补偿颚板的磨损。小型的破碎机通常采用楔铁调整法。

（6）保险装置为保护活动颚板，机架，偏心轴等大型贵重部件免受损坏，一般设有安全装置。当破碎机负荷过大时，推力板或其螺栓断裂，活动颚板停止摆动

总结

颚式破碎机是比较常用的破碎设备，本设计主要针对PE800×1060动颚和传动部分进行设计，包括其主要零件的设计，同时介绍了颚式破碎机的安装、使用及修理等。

本设计是复摆颚式破碎机，通过设计可以得出复摆颚式破碎机与简摆颚式破碎机的不同之处：

1）由于复摆颚式破碎机将简摆颚式破碎机的连杆与动颚合二为一且只有一个肘板，所以其结构更加简单，具有结构简单、运动可靠、重量轻等优点。

2）复摆颚式破碎机动颚上各点的轨迹分布比较合理，其水平行程沿动颚颚板由上至下逐渐加大，正好满足破碎大块物料需加大压缩量的要求，且排料时动颚下端点向下运动，促使排料以提高生产能力。

3）复摆颚式破碎机的动颚垂直行程大，加剧齿板与物料间的摩擦作用，这样不但加快了破碎版磨损，降低其使用寿命，使产品出现粉料，粒度不均匀，而且使非生产性的能量消耗增加。因此在复摆颚式破碎机中使用滚动轴承，且在肘板支承处采用高副滚动联结，以提高破碎机的机械效率，降低其单位功耗。

PE400×600复摆颚式破碎机的基本参数如下：

给料尺寸长度（mm）1060

宽度（mm）800

公称排料口宽度与调整范围（mm）100-200

生产能力（m3/h）85-143

最大入料粒度（mm）640

电动机型号Y315L1-8

功率（KW）90

转速（r/min）740

外形尺寸（长×宽×高）1565×1432×1591

动颚处轴承型号23236C/W33

V带型号及根数D型5根

PE400×600复摆颚式破碎机的部分零件的材料明细表：

机架ZG35

偏心轴45Cr

皮带轮HT200

拉紧弹簧60Si2Mn

固定颚板ZGMn13

推力板HT150

动颚ZG35

活动颚板ZGMn13

连杆Q235

参考文献

【1】高澜庆.王文霞.马飞.破碎机的发展现状与趋势.冶金设备.2001年8月，第4期

【2】母福生.破碎理论的研究现状及发展要求.硫磷设计与粉体工程.2006年，第4期

【3】董书革，饶绮麟.粉碎机构学研究的内容和发展前景.中国工程科学.2006年4月,第8卷第4期

【4】郎宝贤.颚式破碎机现状与发展.矿山机械.2004年1月

【5】银纪普，肖六均.高效细碎机生产应用现状与发展趋势探讨.矿业快报.2000年6月，第12期

【6】李本仁.当前国际破碎机毓前动态及破碎技市加发展趋势.矿山机械.2002年7月

【7】赵昱东.破碎机械在金属矿山的使用与发展.矿业快报.2004年5月，第5期

【8】郭莉英.浅谈碎石化技术及其应用.山西建筑.2007年9月，第25期第33卷

【9】唐敬麟.破碎与筛分机械设计选用手册.北京：化学工业出版社，2001年5月

【10】廖汉元.颚式破碎机.北京：机械工业出版社，1998年9月

【11】成大先.机械设计手册联接与紧固.北京：化学工业出版社.2004年

【12】濮良贵，纪明刚.机械设计.第七版.北京: 高等教育出版社，2001年6月

【13】成大先.机械设计手册常用工程材料.北京：化学工业出版社.2004年

【14】陆玉.机械设计课程设计.第三版.北京：机械工业出版社，2000年5月

【15】胡宗武，徐履冰，石来德.非标准机械设备设计手册.北京：机械工业出版社.2002

【16】杜君文.机械制造技术装备及设计.第1版.天津：天津大学出版社，1998年

【17】苏翼林.材料力学.天津：天津大学出版社.2001年

【18】哈尔滨工业大学理论力学教研室.理论力学.北京：高等教育出版社.2002年

【19】成大先.机械设计手册轴承.北京：化学工业出版社，2004年

【20】崔建勇，印建平.机械制图.北京：机械工业出版社.2003年8月

【21】马海荣.几何量精度设计与检测.北京：机械工业出版社，2004年1月

【22】张艳双，高林.750-1060破碎筛分系统技术改造.华北科技学院学报.2005年2月，第2期

【23】刘群山，张双杰.工业生产技术基础.北京：机械工业出版社.2004年

【24】 M. Lindqvist C.M. Evertsson Liner wear in jaw crushers Machine and Vehicle Systems, Chalmers University of Technology, Goteburg 412 96, Sweden Received 15 June 2002; accepted 23August 2002
