小型自走式播种机设计（汽油机驱动）

62页 24000字数+说明书+任务书+开题报告+Solidworks三维图+动画仿真+17张CAD图纸【详情如下】

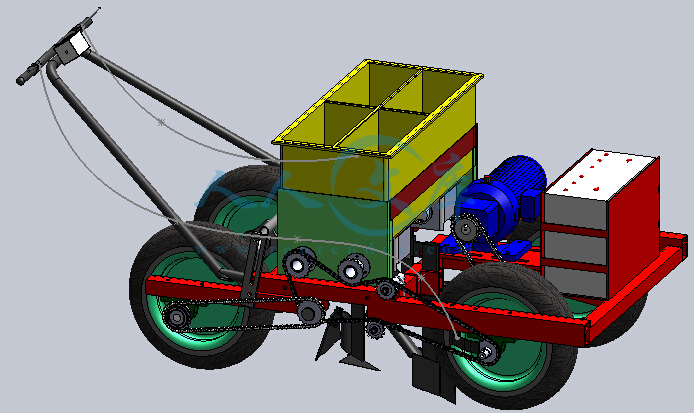

Solidworks三维图+动画仿真.rar

任务书.doc

位置板3#.dwg

前开沟器(2#).dwg

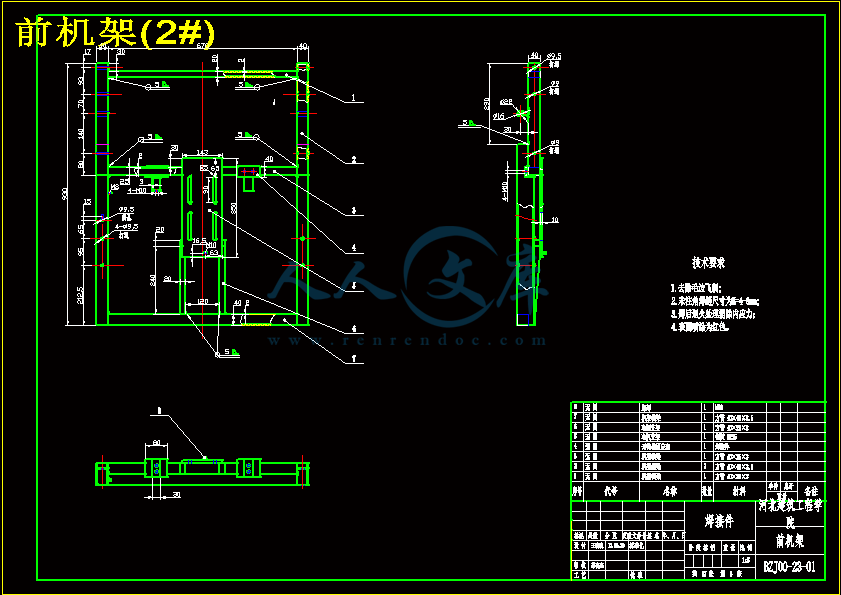

前机架(2#).dwg

前轴(2#).dwg

前飞轮固定套(4#).dwg

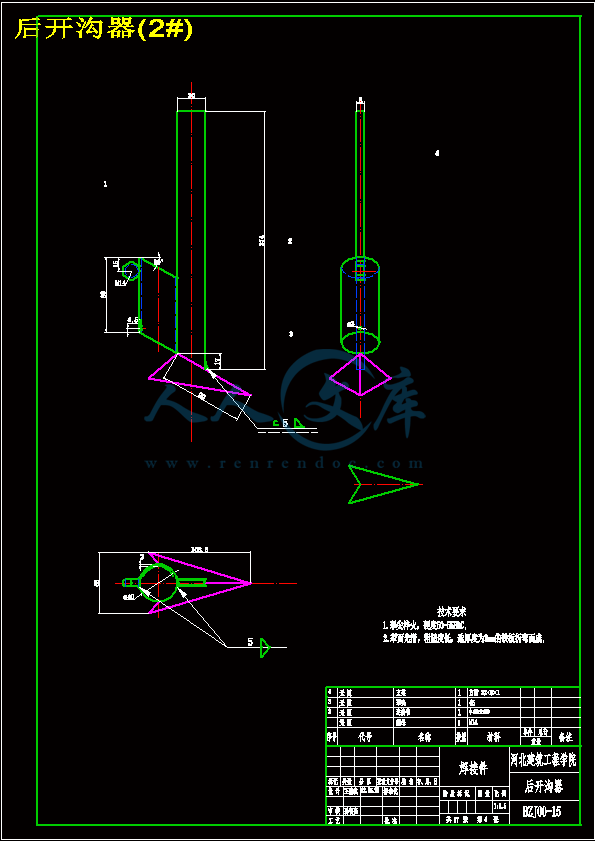

后开沟器(2#).dwg

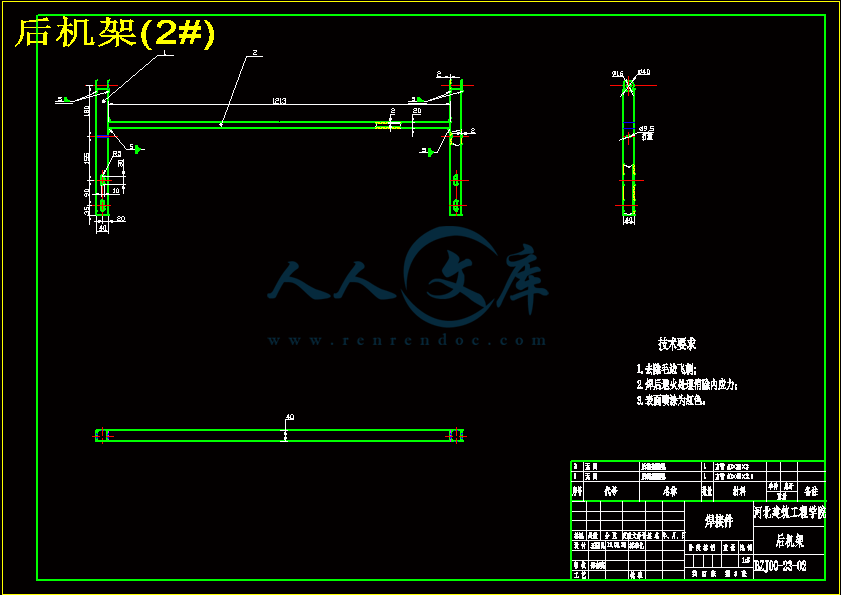

后机架(2#).dwg

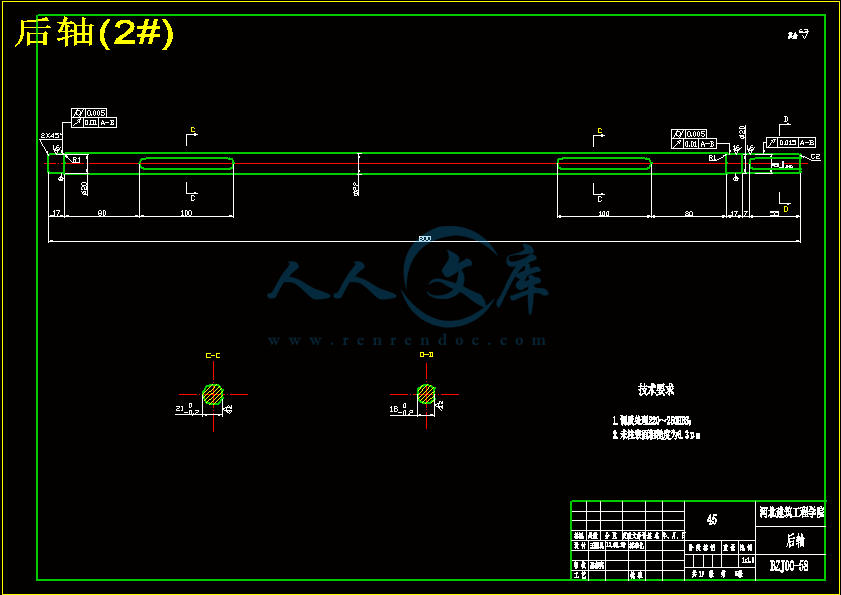

后轴(2#).dwg

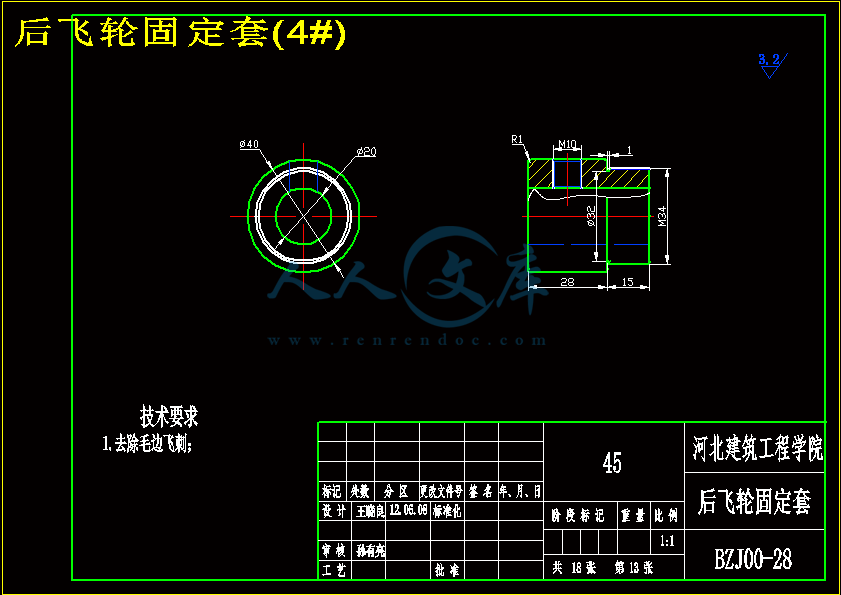

后飞轮固定套(4#).dwg

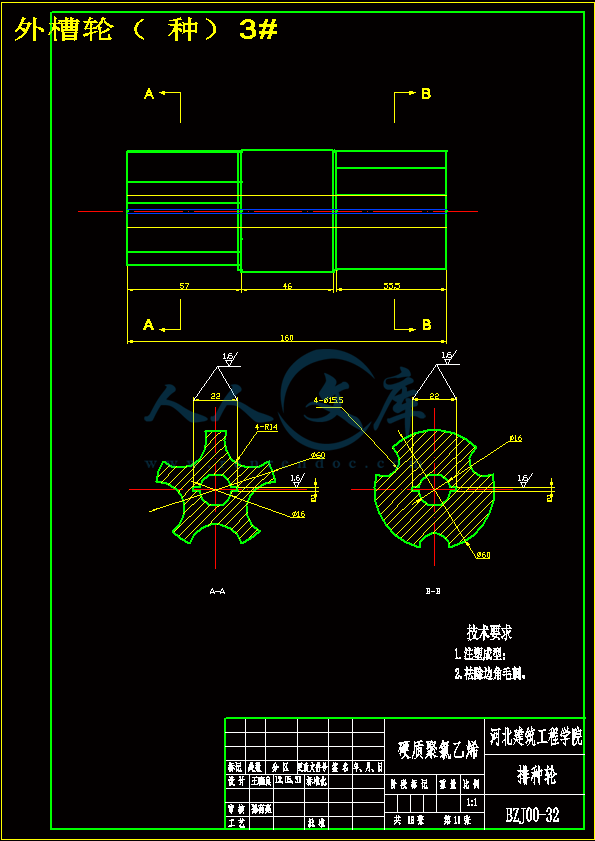

外槽轮（种）3#.dwg

外槽轮（肥)3#.dwg

实习报告.doc

封面.doc

小型自走式播种机设计（汽油机驱动）开题报告.doc

小型自走式播种机设计（汽油机驱动）论文.doc

摘要.doc

汽油机支架2#.dwg

目录.doc

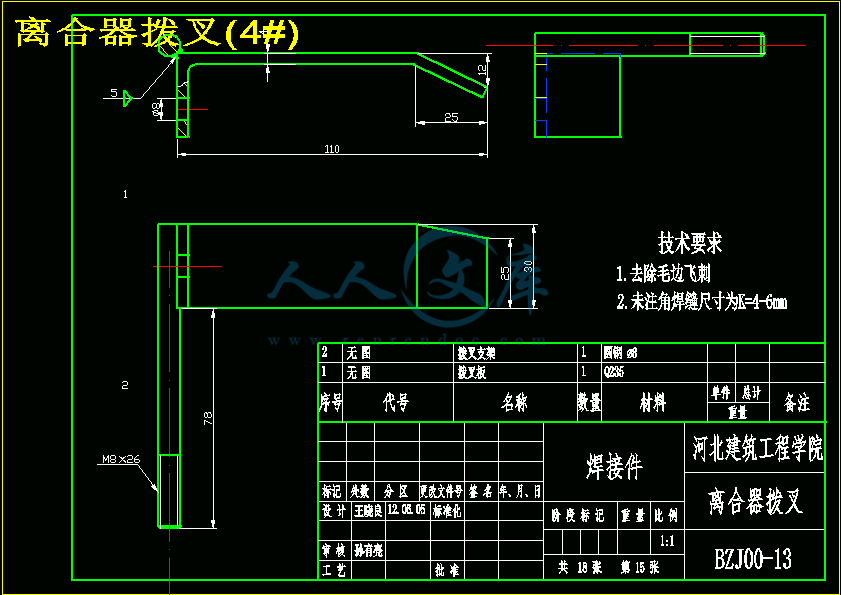

离合器拨叉(4#).dwg

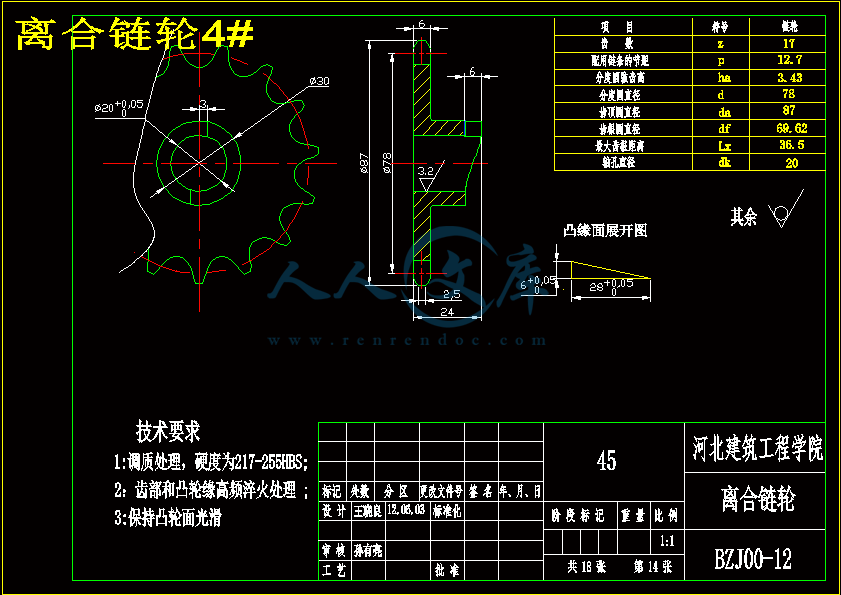

离合链轮4#.dwg

粘贴封面.doc

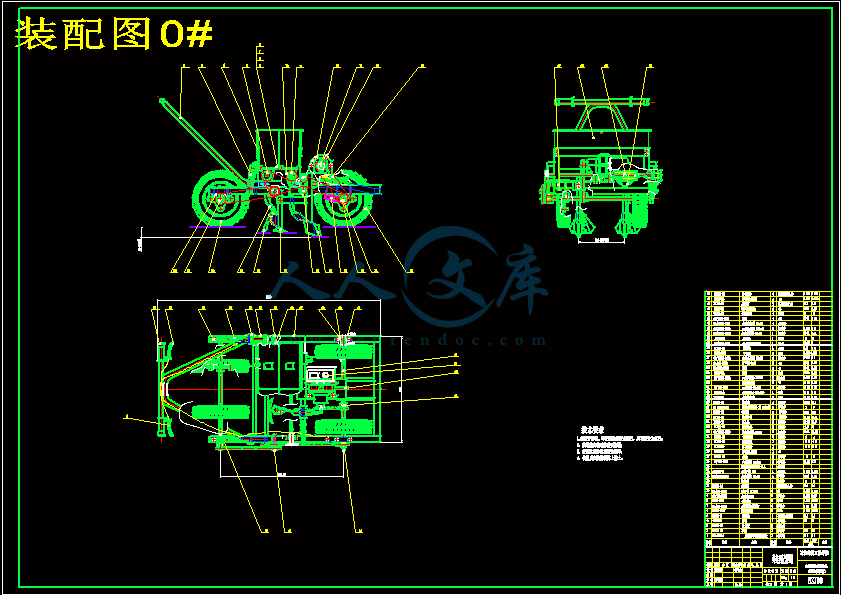

装配图0#.dwg

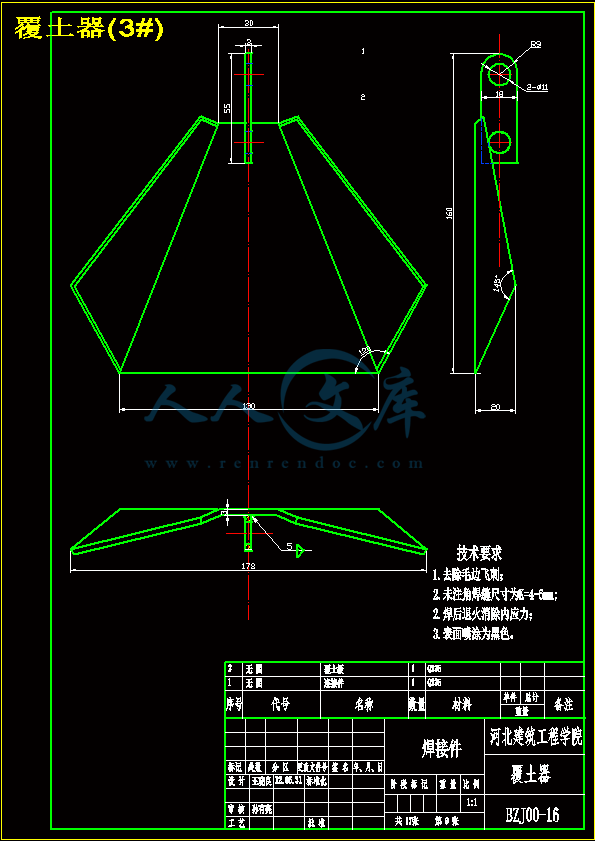

覆土器(3#).dwg

车把(2#).dwg




















第1章前言1

1.1播种机的常识和技术现状·1

1.2播种方式及常见播种类型·3

1.2.1条播·3

1.2.2穴播·4

1.2.3撒播·4

1.2.4精密播种·4

1.2.5联合作业机和免耕播种5

1.3播种工作过程和机械构造·5

1.3.1工作过程·5

1.3.2机械构造·6

1.4播种机械的发展趋势·7

第2章总体设计9

2.1 概述·9

2.2 设计任务10

2.3 设计目的10

2.4 动力方案选择·10

2.5 设计题目分析及设计思想·12

2.6 设计主参数及机构类型确定12

2.6.1工作速度12

2.6.2播量的确定·13

2.6.3种、肥箱的容积13

2.6.4机架设计14

2.6.5工作幅度14

2.6.6 排种、排肥机构设计·14

2.6.7开沟器设计18

2.6.8覆土器设计·22

2.6.9镇压轮设计23

2.6.10 地轮设计23

第3章传动设计及播种技术措施·25

3.1传动原理简图和动力传递路线图25

3.1.1传动原理简图·25

3.1.2动力传动路线图25

3.2传动原理·25

3.3技术措施·26

3.3.1播种均匀性和各行排量一致性措施·26

3.3.2降低破种率措施27

3.3.3种肥同播时，肥料的利用率27

第4章零部件设计·28

4.1种箱及肥箱设计·28

4.2开沟器设计及校核29

4.3排种器·31

4.4地轮参数确定·32

4.4.1轮子直径和轮辋宽度的确定·32

4.4.2轮子滚动阻力计算32

4.5汽油机的选择及链轮设计33

4.5.1汽油机总功率确定33

4.5.2汽油机及减速器的选择34

4.5.3传动比的确定·35

4.5.4链轮选择及设计计算·36

4.6地轮轴设计41

4.7键的校核·47

4.8销的校核·48

4.9轴承的校核49

第5章播种机使用·50

5.1播种量调整50

5.2实际操作说明·51

5.2.1播种作业前准备51

5.2.2播种机的试播及作业·53

5.2.3播种机的保养与保管·54

5.2.4播种质量检查·54

第6章毕业设计小结57

参考文献·59

摘要

随着近来温室大棚的发展以及环保发展意识的日益增强，小型机的需求就显得更为重要，尤其是微动力装置的机械。然而目前广泛应用的播种机是以内燃机及人力为动力装置。本设计电动小型播种机与传统的播种机相比.新颖之处在于播种机采用汽油机为动力装置，从而改善了人们在田间作业时的工作环境，况且更符合环保发展的观点。

本设计主要用于农户田间播种和设施种植播种.增加部分装置也可用于施肥、耙磨、除草等田间作业。详细介绍了播种机的结构组成以及各部件的形式、要求以及功用。详细介绍了汽油机驱动小型播种机动力装置及各部件要求，包括播种机的动力选择、机械传动的选择及尺寸、排种轮设计、排肥轮的设计、开沟器的设计、轴的设计、链轮的设计、其他的各部件设计以及播种机的工作要求、播种前的准备及播种机的使用等。在设计中考虑播种深度连续可调、播种行距连续可调、播种穴距可调、种子破碎率和播种均匀度符合国家标准。设计中在考虑实用的同时，兼顾经济节约，从而达到结构合理、生产成本低、能耗小、效率高，而且操作方便的目的。

关键词：汽油机小型播种机

第1章前言

1.1 播种机的常识和技术现状

以作物种子为播种对象的机械称为种植机械，即播种机械。农业是关系国计民生的基础产业，而播种作业是农业生产过程中六大环节之一，播种机械化是农业机械化过程中最为复杂，也是最为重要的工作。播种机械所面对的播种方式、作物种类、品种变化繁多，这就需要播种机械有较强的适应性并且能满足不同种植要求的工作性能。

播种机一般由机架、牵引或悬挂装置、种子箱、排种器、传动装置、输种管、开沟器、划行器、行走轮和覆土镇压装置等组成。其中影响播种质量的主要是排种装置和开沟器。

1.机械播种的农业技术要求：

1)播量符合要求且准确，排种（排肥）均匀稳定，穴距及每穴粒数均匀。

2)播深符合要求且均匀一致，种子应播在湿土上，用湿土覆盖，无露籽现象，覆土均匀，干早地区播后应同时镇压，以利保墒。

3)播行直，行距一致，地头整齐，不重不漏。

4)尽量采用联合作业。

2.播种机的性能指标：排量稳定性、各行排量一致性、排种均匀性和播种均匀性、穴粒数合格率、粒距合格率、播深稳定性、种子破损率。

3.播种机的分类：

播种机的种类很多，一般可按下列方法进行分类。

1)按播种方式分为撒播机、条播机、穴播机和精密播种机。

2)按适应作物分为谷物播种机、中耕作物播种机及其他作物播种机。

3)按联合作业分为施肥播种机、播种中耕通用机、旋耕播种机、旋耕铺膜播种机。2.2 设计任务

技术要求：播种深度20~60mm连续可调，播种行距200~500mm连续可调，播种穴距0~500mm可调，种子破碎率和播种均匀度符合国家标准。设计要求达到结构合理、生产成本低、能耗小，效率高，满足工作性能，而且操作方便的目的。

工作要求：要求最大生产率为10亩／日。

2.3 设计目的

1．培养学生综合应用所学理论知识和技能，分析和解决机械工程实际问题的能力，熟悉生产技术工作的一般程序和方法。

2．培养学生懂得工程技术工作所必须的全局观念、生产观念和经济观念，树立正确的设计思想和严肃认真的工作作风。

3．培养学生调查研究，查阅技术言文献、资料、手册，进行工程计算、图样绘制及编写技术文件的能力。

2.4 动力方案选择

原播种机为人力或拖拉机为动力带动的播种机，劳动强度大，工作速度慢，环境污染较为严重。我以交流电动机为动力装置，使其工作速度基本达到人的正常行走速度。

设计方案一：汽油机为动力装置，单行播种（如图2—

参考文献

【1】成大先主编.机械设计手册单行本机械传动[M].北京:化学工业出版社.

【2】张光裕主编.工程机械底盘机构与设计[M]（上册）.北京:机械工业出版社,1986.

【3】沈鸿主编.机械工程手册[M] .北京：机械工业出版社，1982.

【4】成大先主编. 机械设计图册[M].北京: 化学工业出版社,1997.

【5】刘兴加编.播种机械[M].北京:农业出版社,1980.

【6】张德文等.精密播种机械[M].北京:农业出版社，1982.

【7】中国农业机械化科学研究院.农业机械设计手册[M].北京: 机械工业出版社,1988.

【8】辽宁省农牧业农业机械化局主编.播种机械[M].北京:农业出版社，1982.

【9】孙有亮主编.机械制造技术基础[M]. 北京:北京大学出版社，2009.

【10】东北农学院.农业机械学[M]（理论与设计，上册）. 北京:农业出版社，1961.

【11】朱喜林，张代治主编.机电一体化设计基础[M].北京: 科学出版社,2004.

【12】陆玉，冯立艳著.机械设计课程设计[M].北京:机械工业出版社,2006.

【13】李宝筏主编.农业机械[M].北京:中国农业出版社,2003.

【14】李海明主编.现代农业机械装备[M]. 北京:中国农业科学技术出版社，2006.

【15】刘景泉主编.农机使用手册[M].北京:人民交通出版社,2005.

【16】《现代机械传动手册》编委会. 现代机械传动手册[M].北京:机械工业出版社，1987.

【17】袁任光编著.可编程序控制器选用手册.北京:机械工业出版社,2002.

【18】G .A. Matthews:pesticide Application Methods, London and New York,1979.

【19】C.B Richey. Agricultural Engineers’ Hand Book New York 1961.

内容简介：: 河北建筑工程学院毕业设计（论文）任务书课题名称小型电动助力播种机设计系：机械工程系专业：机械设计制造及其自动化班级：机081班姓名：张亚东学号： 26号起迄日期： 2012年3月19日 2012年 6月24日设计（论文）地点: 机械系小院指导教师：孙有亮辅导教师：发任务书日期： 2012年3月 19 日 1、本毕业设计（论文）课题应达到的目的： 1）培养学生综合应用所学理论知识和技能，分析和解决机械工程实际问题的能力，熟悉生产技术工作的一般程序和方法。 2）培养学生懂得工程技术工作所必须的全局观念、生产观念和经济观念，树立正确的设计思想和严肃认真的工作作风。 3）培养学生调查研究，查阅技术言文献、资料、手册，进行工程计算、图样绘制及编写技术文件的能力。2、本毕业设计（论文）课题任务的内容和要求（包括原始数据、技术要求、工作要求等）：本毕业设计课题任务的内容：电动助力式小型播种机以人力和电动机（48V直流）动力相结合，主要用于农户田间播种和设施种植播种（以小麦、玉米为主），增加部分装置也可用于施肥、耙磨、除草等田间作业。技术要求：播种深度2060mm连续可调，播种行距200500mm连续可调，播种穴距0500mm可调，种子破碎率和播种均匀度符合国家标准，工作要求：最大生产率为10亩/日。该机结构主要由机架、动力装置、操纵机构、开沟器、镇压轮、播种量调节器和料斗等组成。本设计要求达到结构合理、生产成本低、能耗小，效率高，满足工作性能，而且操作方便的目的。设计成果要求设计图纸和设计计算书各1套，并进行计算机仿真样机和优化设计。3、对本毕业设计（论文）课题成果的要求（包括图表、实物等硬件要求）：设计说明书不少于2万字；工程绘图量不少于折合成图幅为A0号的图纸3张；用计算机进行设计、计算与绘图一般不少于2/3；并进行计算机仿真样机和优化设计。查阅文献15篇以上，翻译与课题有关的外文资料，译文字数不少于3000字。4、主要参考文献1 董刚李建功潘凤章主编.机械设计（第三版）北京：机械工业出版社19982成大先主编.械设计图册北京：化学工业出版社 19973蔡春源主编.机电液设计手册北京：机械工业出版社 19974徐灏主编.新编机械设计师手册北京：机械工业出版社 19955朱喜林张代治主编.机电一体化设计基础北京：科学出版社 20046求是科技编著.PLC应用开发技术与工程实践北京：人民邮电出版社 20057雷天觉主编.液压工程手册北京：机械工业出版社 19908孙桓陈作模主编.机械原理（第六版）北京：高等教育出版社 20019王爱玲主编.现代数控机床北京：国防工业出版社 200310赵如福主编.金属机械加工人员手册（第三版）上海科学技术出版社 199011齐麟张亚雄黎上威董学朱胡松春编著蜗杆传动设计（上、下册）北京：机械工业出版社 198712齿轮手册编委会编著齿轮手册（上、下册）北京：机械工业出版社 199013现代机械传动手册编委会编著现代机械传动手册北京：机械工业出版社 199514郭爱莲主编.新编机械工程技术手册经济日报出版社 199115杨公源主编.机电控制技术及应用北京：电子工业出版社 200516袁任光编著.可编程序控制器选用手册北京：机械工业出版社 200217饶振纲王勇卫编著.滚珠丝杠副及自锁装置北京:国防工业出版社 199018陆玉何在洲佟延伟主编.机械设计课程设计（第三版）北京：机械工业出版社 199919数字化手册系列（软件版）编写委员会编著.机械设计手册（软件版）R2.0北京：机械工业出版社 19995、本毕业设计（论文）课题工作进度计划：起迄日期工作内容3.193.253.264.084.095.205.216.176.186.24完成毕业实习报告，开题报告。设计任务分析与总体方案的确定。实施设计、计算、绘图、试验。进行计算机仿真样机和优化设计，并编写设计说明书。毕业设计（论文）答辩及成绩评定。教研室审查意见：教研室主任签字：年月日系审查意见：系主任签字：年月日河北建筑工程学院毕业实习报告系别机械工程系专业机械设计制造及其自动化班级机083 姓名王晓良学号 2008307335 指导教师孙有亮实习成绩毕业实习报告一、实习目的毕业实习是工科本科学生的一个很重要的实践性教学环节。其任务是根据机械设计及其自动化专业的培养目标，组织学生参观相关的机械企业或部门，培养学生重视实践、增强理论联系实际的观念，深入调查研究、拓宽视野、增强面向人才市场、服务于社会的观念。我们这半学期的主要任务就是进行毕业设计，把我们大学四年所学到的机械知识理论联系现实生产需求进行综合应用。这样即可以进一步巩固所学的理论知识，又对即将走向的工作岗位作一次实战性的演习。因此这次毕业设计对于我们这些即将走向工作岗位的大四的毕业生来说是很重要的。为了给毕业设计做一个良好的铺垫，毕业实习是一个不可缺少的环节。二、实习内容及进度最初是为期两周的与机械相关的英文资料的翻译，期间我们查阅了大量与设计相关的资料，其后就进入了毕业实习阶段。在孙老师的带领下，我们首先来到了张家口宣化农机公司参观实习。宣化农机主营各种玉米，土豆播种和收获机械，因此地特殊的地域和气候环境我们见到的是中小型农机，没见到大型农机，不过见一事之真如，则见事事之真如。不同的厂家不同的产品，使我们开拓了眼界，了解了一个好的设计不一定是复杂的，虽然很简单，但你会说我怎么没想到，这就是创新和发散思维。比如保定一家公司的滚筒式播种机的设计就只用一个弹簧和九十度折角的小杠杆，就能做到只在接地时排种，虽简单却是专利产品。第二阶段我们在孙老师的带领下去唐山一家农机生产工厂。首先对我们进行安全教育。老师给我们看安全生产记录还有事故案例，一些注意事项加血淋淋的案例，尽管我很害怕，不敢听不敢看，但我不能，我必须听还要看，还要做笔记，这些血淋淋的案件给人们敲响了警钟。老师给我们提了好多要求，我们都必须做到，毕竟事故发生了谁也负担不起。生命是无价的，一旦有严重损伤是无法恢复的。安全规范如下：不允许穿凉鞋进厂；进厂必须穿长裤；禁止在厂里吸烟，被发现者罚款；进厂后衣服不准敞开，外套不准乱挂在身上，不得背背包进厂；人在厂里不要成堆，不要站在主干道上注重自身和学校形象；不准乱按按扭、开关。再老师的带领下我们了学习了从了解需求到设计，工艺制定，生产装配及测试的流程。老师告诫我们产品设计是个综合信息处理的复杂过程，它最终的结果是把线条、符号、数字绘制成合理的设计图样，设计人员应从以下几个方面综合考虑；（l）简化每个零件的形状，使机器结构简单；（2）合并零件的功能，减少零件的种类或数量；（3）应用新结构、新工艺、新材料、新原理来简化产品结构，提高产品的可*性；（4）分解部件，研究其装配、组装的最简单的结构；（5）对相似零件进行分组；（6）对相似产品按标准数序列进行产品系列化分析；（7）实现产品零件的通用化和标准化。产品设计人员提高设计质量的关键在于自觉、主动地学习与生产加工过程和加工工艺方面有关的知识，熟练掌握设计技巧。好的设计如果没有好的工艺是会大打折扣的，工艺没有最好只有更好，工艺的改进是无止境的。改进工艺方案：（l）避免没有必要的切削加工，特别是没必要的装夹基准面的切削加工。焊接件准备用自动化程度较高的焊接机器人进行焊接时，应考虑组成零件的焊前加工，保证焊接件各组成零件之间的相互位置尺寸，否则误差太大，机器人将无法自动跟踪焊接。(2)在保证零部件可*、合理使用的前提下，降低尺寸公差、表面粗糙度、形位公差等加工精度等级要求。（3）减少零件的弯曲形状和复杂程度，降低废品率和生产制造成本。（4）型钢在进行长度下料时，尽量把火焰切割改为型钢剪切下料；一般板料的火焰切割改为用剪板机剪切下料；长方形条状工件从四边剪切改为用条钢，仅仅是长度上的剪切下料。通过对农机的生产过程参观，对生产过程的细节问题有了更深的认识，纸上的来终觉浅。如配合和公差以前以为机械是粗糙的活，现在才发现自己是有偏见的，机械是粗中有细。轴承配合误差不能超过俩道（一百道一毫米）。机架要平行且上面的空要定位精确才能保证安装省时省力，提高效率。通过互联网我们了解了国外的先进设备和制造工艺，我们的差距还很大。三、实习结果通过这次的毕业实习加上老师在实习过程中的现场指导，使我对其他同学的课题有了进一步的认识。更了解了自己的不足生产实习是教学计划中一个重要的实践性教学环节，虽然时间不长，但在实习的过程中，都学到了很多东西。在实习的过程中，我对于各种加工机床有了更加直观的了解，通过现场观看各种零件在机床上的加工过程，我对机械制造技术基础上所讲的夹具、定位方法、加工工序、工步等概念有了更加深入的认识；我了解到大多数零件生产工序大致有两种，一种是最原始的手摇手柄定位加工，精确性不高，要求工人有很强的操作能力；另一种是数控控制，由设备自动控制完成的，操作者只是装卸辅助，但这个前提是操作者会操作机器。实习中，我认识到书本理论知识与现实操作的差距，比如，在课堂上时说到自由度、刀具什么的都头头是道，可真正到了工厂里一问这个限定了几个自由度就蒙了，更别说辨认刀具了。但是，这也并不是说书本知识与实际生产完全脱节，在实习参观过程中，有好多知识都得到了体现。比如，我们在机械制造技术基础中所学的编制零件加工工序卡片，我在好多零件加工旁都看到了类似的卡片，听到和见到给人的印象是不一样的。在这短短的一个月的实习中，孙老师带领和教导下以及自已的努力参与学习，对机械专业的各个方面有了深刻的理解和认识，并且巩固了书本上的知识，将理论运用到实际中去，从实际施工中丰富自已的理论知识，学会运用辩证法去处理机械生产中遇到的各种问题，我坚信能过这一段时间的实习，所获得的实践经验对我终身受益，在我毕业后的实际工作中将不断的得到验证。四、实习总结生产实习是我们机械专业知识结构中不可缺少的组成部分，其目的在于通过实习使学生获得基本生产的感性认识，理论联系实际，扩大我们的知识面；同时又是锻炼和培养学生业务能力及素质的重要渠道，培养当代大学生具有吃苦耐劳的精神，也是学生接触社会、了解企业的一个绝好的机会。我们的实习达到了我们所希望的效果，相信通过此次毕业实习，会使我们每一位同学将理论与实际结合的更紧密，更能够使我们掌握工程机械设计的基本流程、各种参数的选取、各种影响因素产生的特点；使我们从容的面对以后的设计和即将踏入的工作岗位。为期一个学期的毕业设计即将结束，也就意味着我的大学生活即将结束。实习虽然结束了，再过两个多月，我们真的就要走上工作岗位了，想想自己大学四年的生活，有许多让我回味的思绪，我感谢老师们对我的谆谆教会，在这个春意盎然的季节，伴随着和煦的春风一起飞扬，飞向远方，去追逐我的梦想！河北建筑工程学院本科毕业设计（论文）题目小型自走式播种机设计(汽油机驱动)系别机械工程系学科专业机械设计制造及其自动化班级机083 姓名王晓良指导教师孙有亮完成日期 2012年6月17日河北建筑工程学院毕业设计（论文）开题报告课题名称小型自走式播种机设计（汽油机驱动）系别：机械工程系专业：机械设计制造及其自动化班级：机083班学生姓名：王晓良学号： 35号指导教师：孙有亮开题时间： 2012年3月23日课题来源指导教师课题课题类别工程设计类一、论文资料的准备1.资料准备1）在中国知网搜索相关论文，加深对播种机各个机构的了解，并熟悉设计过程。1）在百度搜小型自走式播种机设计（汽油机驱动）现状、流行趋势及加工要求。并加深对播种机的了解。4）到图书馆借阅机械设计相关资料，了解设计中需要注意的问题。2. 小型自走式播种机的种类播种机的种类很多，一般可按下列方法进行分类。1)按播种方式分为撒播机、条播机、穴播机和精密播种机。2)按适应作物分为谷物播种机、中耕作物播种机及其他作物播种机。3)按联合作业分为施肥播种机、播种中耕通用机、旋耕播种机、旋耕铺膜播种机。4)按动力联接方式分为牵引式、悬挂式和半悬挂式。5)按排种原理分为机械式、气力式和离心式播种机。3.播种机的历史概况公元前1世纪,中国已推广使用耧，这是世界上最早的条播机具，至今仍在北方旱作区广泛应用。欧洲第一台播种机于1636年在希腊制成。1830年，俄国人在畜力多铧犁上加装播种装置制成犁播机。英、美等国在1860年以后开始大量生产畜力谷物条播机。20世纪以后相继出现了牵引和悬挂式谷物条播机，以及运用气力排种的播种机。1958年挪威出现第一台离心式播种机，50年代以后逐步发展各种精密播种机。我国在20世纪50年代从国外引进谷物条播机、棉花播种机等，60年代先后研制成功悬挂式谷物播种机（如图1-3）、离心式播种机、通用机架播种机和气吸式播种机等多种机型,并研制成功了磨纹式排种器。到70年代,已形成播种中耕通用机和谷物联合播种机两个系列并投入生产。供谷物、中耕作物、牧草、蔬菜用的各种条播机和穴播机都已得到推广使用。与此同时，还研制成功了多种精密播种机。4.播种机的现状及发展趋势播种机的设计开发向大型机械化和小型专业化两个方向发展。在发展大功率拖拉机的地区趋向于进一步增大播种机的工作幅宽和作业速度，改善高速作业下的播种质量。小型专业播种机将更广泛地被应用于玉米、甜菜、棉花、豆类和某些蔬菜作物。排种器零件的制造精度将不断提高，并更多地采用可以在发生异常情况下及时发出报警信号的电子监视装置。此外，播种方法也在不断改进，如采用蠕动泵排种的胶液播种法，可免除不良土壤条件对种子发芽的影响，还能同时施用农药、肥料等。随着农业结构调整的不断推进，各地的温室大棚也越建越多，大棚耕作机械成了农户耕作的急需品。但国内现有的大棚耕作机械显现出机型不多、应用不方便的特点，且多为借用现有的露地用小型耕作机械。近几年针对温室、大棚等特殊耕作环境，国内农机生产厂家研制生产了一些小型耕作机械。但产品大多存在体积大、操作不灵便、在边角地带无法工作、漏耕严重、生产效率低、适应性较差等缺陷，在作业性能、可靠性和耐久性等方面也都存在一些问题。由于多数以柴油机为动力源，这样在封闭的条件下，农产品也受到排放污染，这样产量与产品品质都受到影响。而且在动力装置自身上消耗的功率也不可忽视。相比之下，国外设施农业耕作机械技术非常成熟，其机械作业性能稳定、功能齐全、小巧轻便，但进口机型价格高，一般每台在7000元以上，而且配件不全，维修服务跟不上。我国生产的多功能农田管理机一般比国外的同类机型价格低一半，但其质量往往又让消费者担心。因此，国内目前急需开发小型精密或精量播种机。二、本课题的目的（重点及创新点）本毕业设计（论文）课题应达到的目的：1培养学生综合应用所学理论知识和技能，分析和解决机械工程实际问题的能力，熟悉生产技术工作的一般程序和方法。 2培养学生懂得工程技术工作所必须的全局观念、生产观念和经济观念，树立正确的设计思想和严肃认真的工作作风。3培养学生调查研究，查阅技术言文献、资料、手册，进行工程计算、图样绘制及编写技术文件的能力。4. 我国幅员辽阔，地形复杂，有很多耕地分布在山地和丘陵，不利于大型机械的作业，我设计的这款便携式电动助力播种机自重轻、适应性好，能满足各种地形的需要,减轻广大农民的劳动强度、提高劳动生产率。5 巩固扩大学生对大学基础课程专业知识的掌握，提高分析与解决实际问题的能力；提高解决较复杂工程计算的工作能力；提高计算机绘图的工程图绘制能力。重点：本课题主要包括：小型播种机的总体设计、传动设计及播种技术措施、零部件设计等。该机结构主要由机架、动力装置、操纵机构、开沟器、镇压轮、播种量调节器和料斗等组成。对总体设计需对播种机的工作原理、各机构之间关系、各零、部件组成及关系进行掌握。创新点：本课题采用汽油机机，向小型专业化发展，较人力播种机提高工作速度和工作效率，小型汽油机代替了拖拉机驱动播种机，缩小了转弯半径，减少了碳排放和噪声污染，降低了作业成本；四轮驱动和两轮驱动方便转换，增强了松软土壤作业的适应性和机动能力。适合在小块地域及封闭环境工作，节能环保。便于设施种植和有电力条件的农田使用。三、主要内容、研究方法、研究思路主要内容及要求：本课题任务的主要内容包括：小型播种机的总体设计、传动设计及播种技术措施、零部件设计、电气控制系统设计等。本设计具体要求如下：1.技术要求：播种深度2060mm连续可调，播种行距200500mm连续可调，播种穴距0500mm可调，种子破碎率和播种均匀度符合国家标准。2.设计要求达到结构合理、生产成本低、能耗小，效率高，满足工作性能，而且操作方便的目的。3.工作要求：要求最大生产率为10亩日。研究方法及思路：（1）、根据工作环境要求及设计要求确定其工作原理，选择机构和传动方式。 1.考虑大棚的土壤硬度，电动机功率的选择可以较低；同时注意电气线路部分的高度绝缘。 2.零件可直接选择标准件，其他的小型部件可以自行设计加工。为了结构的复杂性，选链条作为传动方式。 3.为了增大整机的作业牵引力，故把地轮向后调。后面的两个镇压轮也改为电机驱动，使整机变为四轮驱动的形式。 4.因作业场地和机身重量都比较小，整转弯的时候可手动转弯，不对转弯进行机械设计。（2）初步确定主机、主要元件或构件的基本参数和技术性能，如功率、承载、速度、行程或调节幅度、外形尺寸等。 1.播种机的运行速度保持在与人的步行速度。 2.其功率大小，需要根据实地实验进行测算而确定下来。外形尺寸根据以往的成功设计，而选择两垄的播种机机架。而开沟器，覆土器，播种速度，施肥量等可自行调节。 3.通过机构的调整加大机身重量等，可以使整机的地面接触力更大。（3）、通常提出几种不同方案，从技术和设计两个方面比较论证，选择最理想的。通过实验，最终确定所选择的设计方案。基本播种方式有：条播、穴播（点播）、撤播、精密播种、及联合作业播种机五种。这几种机型的辅助部件基本相同，只是其核心工作部件排种器有较大差异。设计方案一：汽油机为动力装置，单行播种。1.优点：结构简单，速度便于控制，对操作人员技术要求不高，对环境无污染。2.缺点：作业效率较低，能源需要定时补给，不适合长时间的作业。设计方案二：汽油机机动力，双行播种。1.优点：结构简单，速度便于控制，无污染，可以方便在大棚环境中工作。2.缺点：双行播种，能源利用率低，工作总量较小，对操作距离有限制，需要自行手动转弯。设计方案三：汽油机动力，三行播种。1.优点：结构简单，速度便于控制，污染小，工作效率更高。2.缺点：作业阻力大，工作总量小，制作比较复杂。经过比较，我选用交流电机动力，双行播种，兼顾效率和经济性。四、总体安排和进度（包括阶段性工作内容及完成日期）3.193.25 完成毕业实习报告，开题报告。3.264.08 设计任务分析与总体方案的确定。 4.095.20 实施设计、计算、绘图、试验。5.216.17 进行计算机仿真样机和优化设计，并编写设计说明书。6.186.24 毕业设计（论文）答辩及成绩评定。五、主要参考文献1 董刚李建功潘凤章主编.机械设计（第三版）北京：机械工业出版社19982成大先主编.械设计图册北京：化学工业出版社 19973蔡春源主编.机电液设计手册北京：机械工业出版社 19974徐灏主编.新编机械设计师手册北京：机械工业出版社 19955朱喜林张代治主编.机电一体化设计基础北京：科学出版社 20046求是科技编著.PLC应用开发技术与工程实践北京：人民邮电出版社 20057雷天觉主编.液压工程手册北京：机械工业出版社 19908孙桓陈作模主编.机械原理（第六版）北京：高等教育出版社 20019王爱玲主编.现代数控机床北京：国防工业出版社 200310赵如福主编.金属机械加工人员手册（第三版）上海科学技术出版社 199011齐麟张亚雄黎上威董学朱胡松春编著蜗杆传动设计（上、下册）北京：机械工业出版社 198712齿轮手册编委会编著齿轮手册（上、下册）北京：机械工业出版社 199013现代机械传动手册编委会编著现代机械传动手册北京：机械工业出版社 199514郭爱莲主编.新编机械工程技术手册经济日报出版社 199115杨公源主编.机电控制技术及应用北京：电子工业出版社 200516袁任光编著.可编程序控制器选用手册北京：机械工业出版社 200217饶振纲王勇卫编著.滚珠丝杠副及自锁装置北京:国防工业出版社 199018陆玉何在洲佟延伟主编.机械设计课程设计（第三版）北京：机械工业出版社 199919数字化手册系列（软件版）编写委员会编著.机械设计手册（软件版）R2.0北京：机械工业出版社 1999指导教师意见：指导教师签名：日期：教研室意见：教研室主任签名：日期：系意见：系领导签名：日期：系盖章摘要随着近来温室大棚的发展以及环保发展意识的日益增强，小型机的需求就显得更为重要，尤其是微动力装置的机械。然而目前广泛应用的播种机是以内燃机及人力为动力装置。本设计电动小型播种机与传统的播种机相比.新颖之处在于播种机采用汽油机为动力装置，从而改善了人们在田间作业时的工作环境，况且更符合环保发展的观点。本设计主要用于农户田间播种和设施种植播种.增加部分装置也可用于施肥、耙磨、除草等田间作业。详细介绍了播种机的结构组成以及各部件的形式、要求以及功用。详细介绍了汽油机驱动小型播种机动力装置及各部件要求，包括播种机的动力选择、机械传动的选择及尺寸、排种轮设计、排肥轮的设计、开沟器的设计、轴的设计、链轮的设计、其他的各部件设计以及播种机的工作要求、播种前的准备及播种机的使用等。在设计中考虑播种深度连续可调、播种行距连续可调、播种穴距可调、种子破碎率和播种均匀度符合国家标准。设计中在考虑实用的同时，兼顾经济节约，从而达到结构合理、生产成本低、能耗小、效率高，而且操作方便的目的。关键词：汽油机小型播种机AbstractWith the development of the greenhouse and the consiousness of protecting our ervironment ,boosting up ,the apply of the powy machine becomes more important ,especially the machine with electric power .but at the present time the seeding-machine which is adopted abroadly is drived ba gad engine or man power .this kind of minitype seeding-machine knows from the conventional seeding-machine .Its novel aspect is its drive set which are drived by electric power completly ,so they will improve the work condition ,and accord with euthenics . This design is applied mostly with the farms of the farmers ,they can also used to fertilize、abrade、get rid of grass and so on ,when we incress some equipment .My design introduce the structure of the seeding-machine and the types of many parts 、some request an fuction .My design introduce the drive equipment of the machine and the types of many parts 、request and fuction .My design also introduce the drive equipment of the machine and the request of the parts which consist of the selecting of the power 、the size 、the design of the axial 、chain wheel 、some other parts and so on .We must consider suiting well of the depth 、the row spacing 、the distance of scoop and the rate of seeds breaking up when seeding .In my design ,while thinking over ap
