简易管子除锈机设计【9张CAD图纸+毕业论文】

资源目录

简易管子除锈机设计【9张CAD图纸+毕业论文】.rar

简易管子除锈机设计论文.doc---(点击预览)

简易管子除锈机设计开题报告.doc---(点击预览)

压缩包内文档预览：

编号：418027 类型：共享资源大小：2.06MB 格式：RAR 上传时间：2015-03-21 上传人：上*** IP属地：江苏

45
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 简易管子除锈机设计 cad图纸毕业论文

资源描述：

简易管子除锈机设计

60页 19000字数+说明书+任务书+开题报告+9张CAD图纸【详情如下】

丝杠A２.dwg

任务书.doc

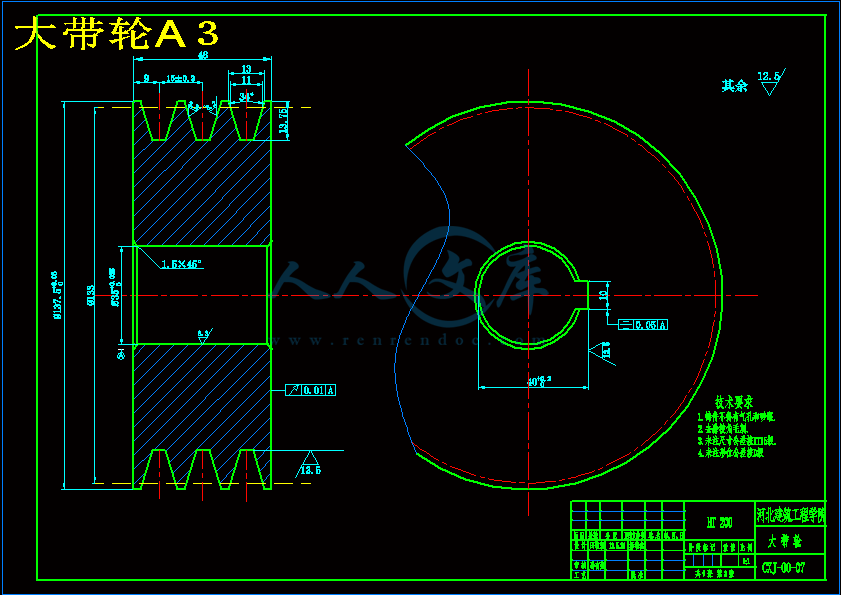

大带轮A３.dwg

实习报告.doc

实心轴A３.dwg

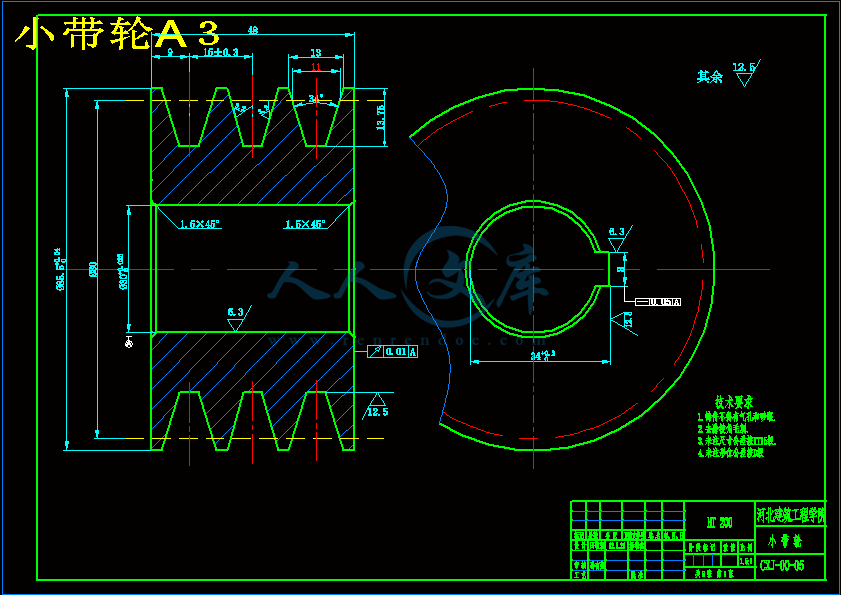

小带轮A３.dwg

摘要.doc

目录.doc

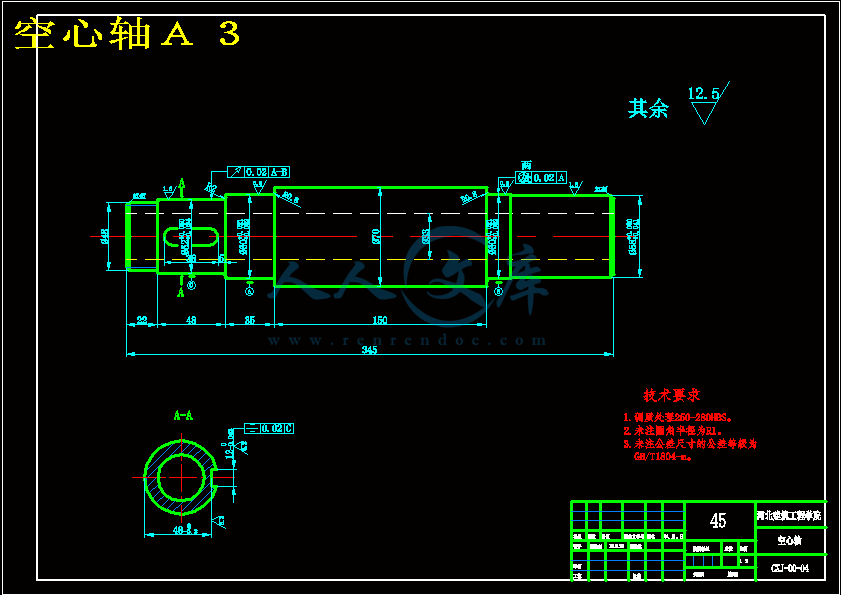

空心轴Ａ３.dwg

简易管子除锈机设计开题报告.doc

简易管子除锈机设计论文.doc

蜗杆A２.dwg

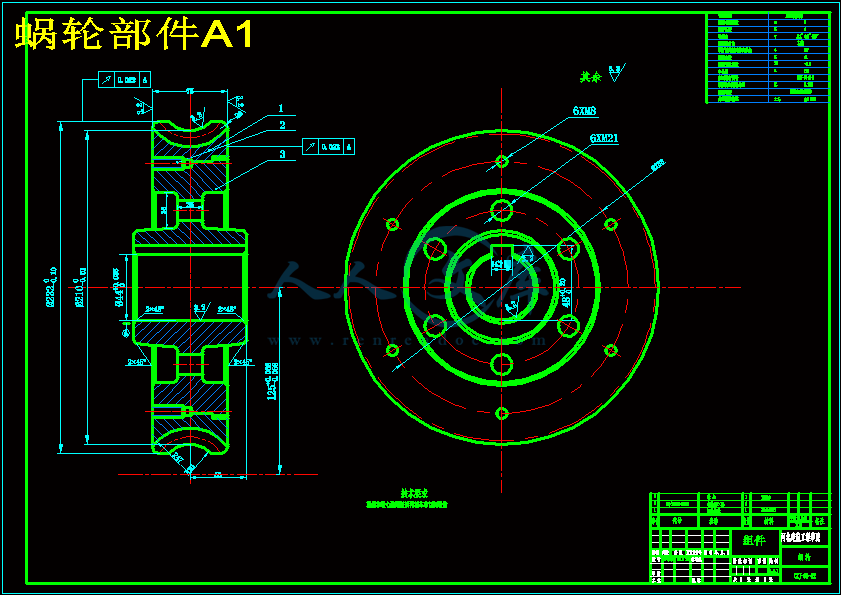

蜗轮部件A1.dwg

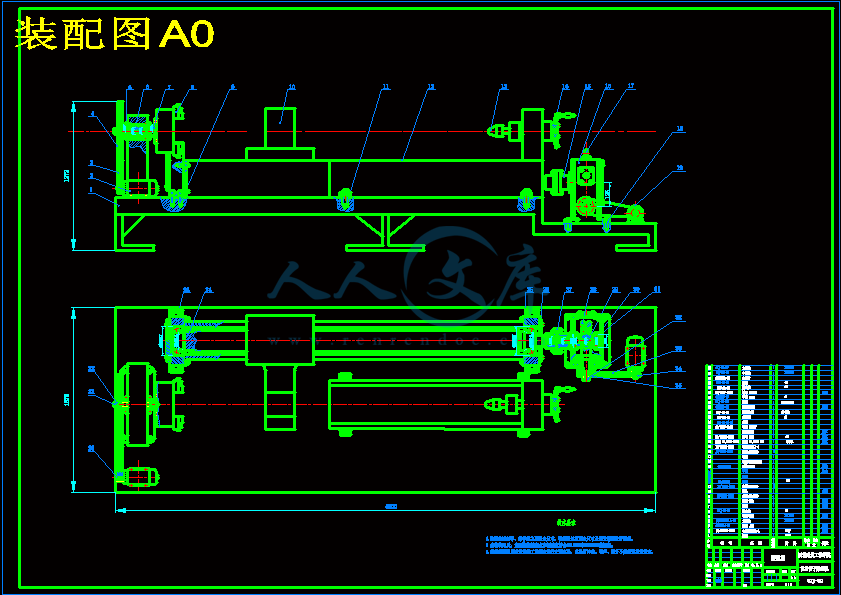

装配图A0.dwg

设计封皮.doc

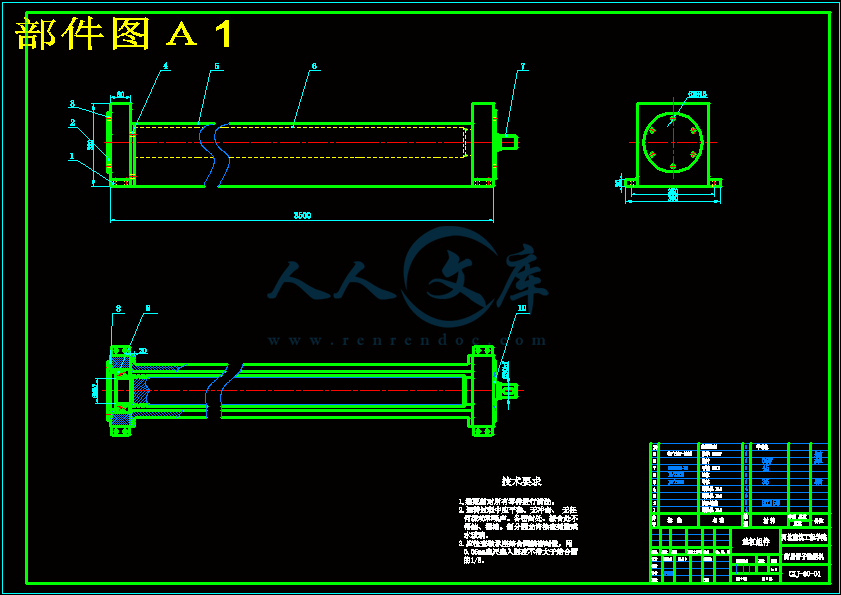

部件图Ａ1.dwg











第1章概述1

第2章总体设计5

2.1 概述·5

2.2 总的设计原则5

2.3 设计任务·5

2.4 设计目的 6

2.5 设计方案的选择·6

2.6 主要参数的确定·9

第3章螺旋机构的设计计算12

3.1耐磨性计算12

3.2验算自锁·15

3.3校核强度15

3.4螺杆的稳定性计算19

3.5轴承的选择·19

第4章蜗轮蜗杆的设计计算21

4.1蜗轮蜗杆的类型,特点21

4.2设计前分析·22

4.3设计计算·23

4.4联轴器的选择27

第5章带传动的设计计算·28

第6章主轴传动部分的设计计算· 33

第7章轴的选择及校核·41

第8章传动减速装置的润滑·47

第9章机架的设计与分析·51

9.1 机架的分类51

9.2 机架的设计准则51

9.3 机架设计的一般要求 53

9.4机架设计步骤·53

9.5机架机构的选择·54

9.6机架常用的材料·55

第10章其他机构的选择·56

10.1导轨的选择 56

10.2 夹紧机构的选择·50

毕业设计小节59

参考文献 60

摘? 要

??? 这篇毕业设计主要阐述的是管道除锈机的设计，管子除锈是管子使用前的一项重要工序，尤其是在钢管使用后非常有必要对管道进行除锈。这对钢管的使用寿命有着很重要的意义。

本设计方案是：该机主要由机架、电动机、变速传动机构、主轴、钢丝刷、圆盘机构等组成。除锈由电机带动，通过普通圆柱蜗轮蜗杆减速器来减速。蜗杆传动是用来传递空间互相垂直的两项错轴之间的运动和动力的一种机械传动形式。由于蜗轮蜗杆传动可以实现自锁，传动比大，噪音小的原因，所以选择蜗轮蜗杆传动。

现有的除锈机，其体积大，不宜搬动，而且把管道固定在机床上后，需要人力用砂纸打磨，一般总共需要3-4个人来工作。耗费人力不说，并且工作环境非常恶劣。

本设计是在机械动力头的基础上，增加适当的零件，实现金属管子机械化除锈工作，达到成本较低、结构合理、劳动强度低、效率高的目的。

本设计需要明确设计任务，由相关的任务书和工具书确定设计的传动方案为机械传动。由以知条件，可计算出工作力和工作速度。选电机，拟定两级减速的各个传动比，确定各级减速的输入输出功率、转速、转矩。其次，查找主要技术参数，明确设计原则，由相关的公式进行轴及各类零件的强度，稳定性及寿命的校核计算；进行机架的设计，包括床身，加紧装置形式的明确和对其强度，刚度，稳定性的校核计算。最后，全面分析设计结果是否符合设计要求，完善各个细节。

关键词：除锈机普通圆柱蜗轮蜗杆减速器圆柱齿轮减速器夹紧机构螺杆

本设计成果的特点

本设计中的简易管子除锈机的最大特点是成本低，体积小，结构简单，易操作，噪音小，工作稳定，效率高。主轴传动采用结构较为简单的皮带传动，可以大大减小本机体积。工作装置的进给采用丝杠传动，可以提高工作稳定性实现自动进给。丝杠传动原动力来自电机加皮带，结构简单，工作可靠。整机重量较轻，操作、搬运所需人力少，除锈速度快，功效大大提高，运行平稳、可靠，节能，能自动调节钢丝刷对管道的压力，减小了除锈机对管道的机械磨损，提高了除锈的质量。

第二章总体设计

2.1 概述

总体设计是机械设计中极为关键的环节，它是对所设计的机械的总的设想，总体设计的成败，关系到整部机械的经济技术指标，直接决定了机械设计的成败。

总体设计指导机构设计和部件设计的进行，一般由主任工程师（或总工程师）主持进行。在接受设计任务以后，应进行深入细致的调查研究，收集国内外同类机械的有关资料，了解当前国内外除锈机的使用、生产、设计和科研情况，并进行分析和比较，制定总的设计原则，设计原则应当保证所设计机型符号有关的方针、政策，在满足使用要求的基础上，力求结构合理、技术先进、经济性好、质量轻、体积小、易操作、寿命长。

2.2 总的设计原则：

1.遵守“三化”：零件标准化、产品系列化、部件通用化。

2.采用“四新”：新技术、新结构、新材料、新工艺。

3.满足“三好”：好制造、好使用、好维修。

制定总则之后，便可以编制设计任务书，在调研的基础上，运用所学知识，从优选择总体方案，以确保设计的成功。制定总则之后，便可以编制设计任务书，在调研的基础上，运用所学知识，从优选择总体方案，以确保设计的成功。

2.3 设计任务

本毕业设计课题任务的内容：管子除锈机是用于金属管子除锈的专用设备。主要由机械动力头、机身、传动机构、工作装置等组成

本设计是在机械动力头的基础上，增加适当的零件，实现金属管子机械化除锈工作，达到成本较低、结构合理、劳动强度低、效率高的目的。

2.4 设计目的

1．培养学生综合应用所学理论知识和技能，分析和解决机械工程实际问题的能力，熟悉生产技术工作的一般程序和方法。

2．培养学生懂得工程技术工作所必须的全局观念、生产观念和经济观念，树立正确的设计思想和严肃认真的工作作风。

3．培养学生调查研究，查阅技术言文献、资料、手册，进行工程计算、图样绘制及编写技术文件的能力。

2.5 设计方案选择

管子除锈机为机械加工的一种机器，除锈的目的是对已经使用后的钢管进行抛光，使其工作时不影响其性能，并能延长钢管的使用寿命。管子除锈机机为机械加工的一种机器，所除锈钢管最大直径为φ25mm。长度6m。丝杠进给速度为：1m/s

1．总体设计方案：

本设计方案是：该机主要由机架、电动机、变速传动机构、主轴、钢丝刷、进刀机构、管子夹紧机构等组成。其结构简图为

毕业设计小结

毕业设计是对我们四年来学习成果的检验，是对我们分析问题，解决问题能力的考验，更是检验我们是不是一个合格的毕业生。

在设计中遇到了不少问题，但通过老师的辅导和自己的努力，问题不断得以解决，在毕业设计过程中，个人的设计和老师的辅导是相辅相成的，这样可以启发学生的思维，拓宽我们的视野，并且在设计中深深体会到了作为一名设计工作者的辛苦和执着，提高了我们的综合运用所学知识和查阅各种资料的能力，使我们受益匪浅，我努力在设计达到了毕业设计任务书中的要求，这样不仅仅是解决了设计中的难题，更重要的是通过一次次的解决难题来弥补了自己学习上的不足之处，这样又学到了许多新的知识，为自己即将走上工作岗位，，可以说是打下了一个扎实的基础。通过这次毕业设计，我对自己又有了一个新的认识，我确信自己在新的工作岗位上一定会尽自己的一份力，发自己的一份热，迎接工作中的各种挑战。

虽然设计任务总算顺利完成了，但是由于时间仓促，而且我个人能力有限，设计任务较为繁重，因此，在设计中的各个环节必有许多不足之处，不可能做得十分细致，难免会有这样或那样的错误和漏洞，在此还请老师给予理解和原谅，并欢迎老师和同学批评指正并提出宝贵意见。

参考文献

【1】清华大学精密仪器系液压教材编写组《金属切削机床液压传动人民教育出版社》1977年

【2】雷天觉主编《液压工程手册》机械工程出版社 1990年

【3】徐灏主编《机械设计手册1》机械工业出版社 1988年

【4】徐灏主编《机械设计手册5》机械工业出版社 1988年

【5】增正明主编《机械工程材料手册——金属材料》机械工业出版社 2003年

【6】孙桓陈作模主编《机械原理（第六版）》高等教育出版社 2000年

【7】蔡春源主编《机电液设计手册（中）》机械工业出版社1996年

【8】董刚李建功潘凤章主编《机械设计（机械类）第三版》机械工业出版社

【9】成大先主编《机械设计图册（上）》化学工业出版社1997年

【10】成大先主编《机械设计图册（下）》化学工业出版社1997年

【11】机械设计手册编写组.机械设计手册.北京：化学工业出版社，1996

【12】李江明.减速器选用手册.北京：机械工业出版社，2000

【13】成大先.机械设计手册-减（变）速器.电机与电器.北京：化学工业出版社，2004

【14】成大先.机械设计手册-轴及其连接.北京：化学工业出版社，2004

【15】成大先.机械设计手册-机械传动.北京:化学工业出版社，2004

【16】许先绪.非标准刀具设计.北京：机械工业出版社，1992

【17】刘灿生.给排水工程施工手册.北京：中国建筑工业出版社，2002

内容简介：: 河北建筑工程学院毕业设计（论文）任务书课题名称简易管子除锈机设计系别：机械工程专业：机械设计制造及其自动化班级：机081班姓名：田敬东学号： 18号起迄日期：2012年3月19日2012年6月24日设计（论文）地点: 机械系小院指导教师：孙有亮辅导教师：发任务书日期： 2012年3月19日 1、本毕业设计（论文）课题应达到的目的： 1培养学生综合应用所学理论知识和技能，分析和解决机械工程实际问题的能力，熟悉生产技术工作的一般程序和方法。 2培养学生懂得工程技术工作所必须的全局观念、生产观念和经济观念，树立正确的设计思想和严肃认真的工作作风。 3培养学生调查研究，查阅技术言文献、资料、手册，进行工程计算、图样绘制及编写技术文件的能力。2、本毕业设计（论文）课题任务的内容和要求（包括原始数据、技术要求、工作要求等）：本毕业设计课题任务的内容：管子除锈机是用于金属管子除锈的专用设备。主要由机械动力头、机身、传动机构、工作装置等组成。本设计是在机械动力头的基础上，增加适当的零件，实现金属管子机械化除锈工作，达到成本较低、结构合理、劳动强度低、效率高的目的。3、对本毕业设计（论文）课题成果的要求（包括图表、实物等硬件要求）：设计说明书不少于2万字；工程绘图量不少于折合成图幅为A0号的图纸3张；用计算机进行设计、计算与绘图一般不少于2/3；并进行计算机仿真样机和优化设计。查阅文献15篇以上，翻译与课题有关的外文资料，译文字数不少于3000字。4、主要参考文献董刚李建功潘凤章主编.机械设计（第三版）北京：机械工业出版社1998成大先主编.械设计图册北京：化学工业出版社 1997蔡春源主编.机电液设计手册北京：机械工业出版社 1997徐灏主编.新编机械设计师手册北京：机械工业出版社 1995朱喜林张代治主编.机电一体化设计基础北京：科学出版社 2004求是科技编著.PLC应用开发技术与工程实践北京：人民邮电出版社 2005雷天觉主编.液压工程手册北京：机械工业出版社 1990孙桓陈作模主编.机械原理（第六版）北京：高等教育出版社 2001王爱玲主编.现代数控机床北京：国防工业出版社 2003赵如福主编.金属机械加工人员手册（第三版）上海科学技术出版社 1990齐麟张亚雄黎上威董学朱胡松春编著蜗杆传动设计（上、下册）北京：机械工业出版社 1987齿轮手册编委会编著齿轮手册（上、下册）北京：机械工业出版社 1990现代机械传动手册编委会编著现代机械传动手册北京：机械工业出版社 1995郭爱莲主编.新编机械工程技术手册经济日报出版社 1991杨公源主编.机电控制技术及应用北京：电子工业出版社 2005袁任光编著.可编程序控制器选用手册北京：机械工业出版社 2002饶振纲王勇卫编著.滚珠丝杠副及自锁装置北京:国防工业出版社 1990陆玉何在洲佟延伟主编.机械设计课程设计（第三版）北京：机械工业出版社 1999数字化手册系列（软件版）编写委员会编著.机械设计手册（软件版）R2.0北京：机械工业出版社 19995、本毕业设计（论文）课题工作进度计划：起迄日期工作内容3.193.253.26 4.084.095.205.216.176.186.24完成毕业实习报告、开题报告设计任务分析与总体方案的确定。实施设计、计算、绘图、实验。进行计算机仿真样机和优化设计，并编写设计说明书。毕业设计（论文）答辩及成绩评定。教研室审查意见：教研室主任签字：年月日系审查意见：系主任签字：年月日河北建筑工程学院毕业实习报告系别机械工程系专业机械设计制造及其自动化班级机081 姓名田敬东学号 2008307118 指导教师孙有亮实习成绩毕业实习报告一、实习目的毕业实习是工科本科学生的一个很重要的实践性教学环节，同时也为本科学生今后的毕业设计做了一个很好的铺垫。其任务是根据机械设计制造及其自动化专业的培养目标，组织学生参观相关的机械企业或部门，培养学生重视实践、增强理论联系实际的观念，深入调查研究、拓宽视野、增强面向人才市场、服务于社会的观念。其目的是使学生对实践生产有一个基本的了解和认识，能够做到理论联系实际，扩展自己的专业知识；同时专业实习也能很好的锻炼和培养大学生的业务能力及自身素质，使当代大学生养成吃苦耐劳的精神，并且能够让学生提前接触社会、了解产业状况、了解基本国情，逐步实现由学生到社会人才的转变，最重要的是培养了学生初步担任工作的能力、初步了解企业管理的基本方法和技能、体验企业工作的内容和方法。我们这半学期的主要任务就是进行毕业设计，把我们大学四年所学到的机械知识理论联系现实生产需求进行综合应用。这样既可以进一步巩固所学的理论知识，又对即将走向的工作岗位作一次实战性的演习。因此这次毕业设计对于我们这些即将走向工作岗位的大四毕业生来说是很重要的。为了给毕业设计做好充足的准备，毕业实习便成了一个不可缺少的环节。二、实习内容本次毕业实习我们先后参观了三个工厂，分别是张家口大力神锅炉制造有限公司，张家口大镜门铣床厂和北京鹿牌都市生活用品有限公司。张家口大力神锅炉制造有限公司始建于1960年4月，经营范围；B级锅炉及其辅机制造，销售，一,二类压力容器设计,制造,销售,炼钢转炉汽化冷却烟道制造,销售。年生产工业锅炉能力1500蒸吨。公司占地面积148亩，总资产1.3亿员工600余人，公司产品已发展为：燃煤，燃油（气），电加热和特种锅炉5大系列13个品种110个规格的大力神牌锅炉以及各种规格炼钢转炉汽化冷却烟道和一，二类压力容器。市场份额尤以华北、西北、东北为重。并相继承担了大批国家重点项目的建设，闯出了一片属于大力神的蓝天。大力神锅炉以其高效、节能、安全、可靠的特性，创出了河北省锅炉业唯一的名牌产品。今天的气温很低又是刚下过大雪，皑皑白雪中参观锅炉厂也是别有一翻滋味。很幸运的是我们第一个见到的便是和我设计课题有关的管子除锈机。显然我们见到的这台机器已经被遗弃了，它是唯一一个在室外的设备，已经很久没用过了。孙老师把我叫到身边，仔细的讲解。简易管子除锈机的基本结构和除锈原理：简易管子除锈机一般由机械动力头、机身、传动机构、工作装置等组成。除锈原理也较为简单，将管子固定在机身，通过动力机构带动其旋转，工作装置利用摩擦的原理即可对管子完成快速而简易的除锈。常见的金属管子除锈方法及其特点：（1）摩擦除锈及本次设计所采用的方法，成本低，操作简单，除锈效果因设备不同而差异较大，噪音和粉尘问题突出。（2）喷丸除锈，可以有效的清除金属表面的氧化皮，锈蚀，旧漆膜等杂质。（3）化学除锈，化学清洗虽然能使表面达到一定的清洁度和粗糙度，但其对环境的污染问题较为严重，影响工人健康。我本次要设计的简易管子除锈机采用的是物理除锈原理，和看到的机器原理相同，所以我很仔细的对其观察，尤其是工作装置，即除锈的装置的部分。两个半圆弧状的工作装置将金属管子包容起来，两个支撑轮和一个砂轮与管子接触，砂轮与管子的接触力可以用手摇臂进行调整，工作装置被固定在轨道上可以左右移动，这样就可以完成管子的除锈工作了。遗憾的是我没有看到这个除锈机的工作状态，但可以想象的是，除锈时噪音巨大，也没有防尘设备，污染应该较为严重，由于工作装置是手动操作，其工作质量也应该一般。以上问题在我的毕业设计中应该加强改善。之后我们又参观了几个车间，看到设备有：液压弯管机，数控切割机，剪板机，以及各种机床。当遇到和同学门毕业设计有关的设备时，孙老师就会专门给学生进行认真的讲解，使我们对自己的设计内容有了更进一步的了解。第二天，老师带我们来到了张家口大镜门铣床厂。该厂是机械制造专业厂家，1954年公私合营后不断发展壮大，现有职工700余人，各类专业技术人员近百人，占地面积5万平方米，各种机电设备200多台，各种工种齐全。近年的主导产品有：1、X57-3，X63W万能铣床；2、BC272系列梳毛机；（主要用于毛线、呢子布，无纺布的加工）3、火花机床；（包括CTE-300、CTE-400、CTE-500主要用于模具加工）4、金属丝网机。今天我们参观的设备是拉床，这是我第一次见到拉床，拉床是用拉刀加工工件各种内外成型表面的机床。拉削时机床只有拉刀的直线运动，它是加工过程的主运动，进给运动则靠拉刀本身的结构来实现。按工作性质的不同，拉床可分为内拉床、外拉床、连续拉床、侧拉床等等。拉床一般都是液压传动，它只有主运动，结构简单。液压拉床的优点是运动平稳，无冲击振动，拉削速度可无级调节，拉力可通过压力来控制。我们本次实习的最后一站是北京鹿牌都市生活用品有限公司，该公司创建于二十世纪六十年，经过几十年的艰苦创业，今天的北京鹿牌都市生活用品有限公司已经发展成为中国保温瓶容器行业工艺装备最先进，销售最大，品种最多，质量最好，效益最佳的大型企业，同时也是全球真空玻璃家庭用品最大制造和销售企业。主要产品包括玻璃系列保温容器，不锈钢真空保温容器，迷你型家用饮水机系列，酒店及快餐用品，生物工程技术，转基因产品。公司在境内拥有多家经销公司和分公司，既有精良的生产体系，又有完善而庞大的营销网络。产品畅销中国各地，远销亚洲，欧洲，非洲，美洲，所属的五十多个国家和地区，年创汇达800多万美元。鹿牌商标在40多个国家和地区进行了注册，鹿牌保温瓶还被国外用户亲切的称呼为“中外人民友谊象征的及其珍贵的礼物”。三、实习结果通过这次的毕业实习加上老师在实习过程中的现场指导，使我对自己要设计的课题加深了认识，但是还有许多方面自己还不是特别的清楚，有些疑问，所以在实习回来以后我又在图书馆上借阅了两本有关机械设计方面的书，一本是机械工业出版社出版的机械加工设备，另外一本是化学工业出版社出版的机械设计手册，通过这两本书加上这次的实习使自己对课题的认识又加深了一步，相比较以前的认识上升了一个高度。当然了有许多实习中没有了解到的东西，而书上又不能找到，在咨询了老师并在网上查阅了大量的文献资料后，都逐渐的了解了。在中国知网上我搜集了一些资料，对新型除锈设备有所了解，尤其是多功能除锈机，不仅可以完成除锈工作，也可以对管子进行校直，自动喷漆等。一些简单而实用的装置很值得我在本次设计中借鉴，比如电动钢丝刷，丝钢传动等。设计是一个逐步的过程，只有把现在的设计做好，才能进一步的去设计更好的东西。在参观实习之后，对设计又一个初步的认识之后，这对以后的设计有一个整体的促进作用，总之这次实习的意义还是很大的。四、实习总结通过这次的参观实习也培养了我们分析问题与解决问题的能力，以前总是在学习现成的东西，这方面的能力还是比较欠缺的，尤其是在解决问题方面，遇到问题总是不加思考就匆匆放弃，这对于设计人员是一大禁忌，这也严重的妨碍了我们创新的能力的发展，要创新就必须学会独立思考，只有学会了独立思考才能会使自己的东西与别人不同，才能用另外的方法独辟蹊径的解决存在的问题。对于自己设计的课题我想创新应该也是主要解决的问题之一，我们参观的机器已经有些年头了，我们可以借鉴其基本的东西，但是也要有自己的东西，因为如果还是照搬照抄，那也就失去了毕业设计的意义了，总之这次毕业实习使我受益匪浅。摘要这篇毕业设计主要阐述的是管道除锈机的设计，管子除锈是管子使用前的一项重要工序，尤其是在钢管使用后非常有必要对管道进行除锈。这对钢管的使用寿命有着很重要的意义。本设计方案是：该机主要由机架、电动机、变速传动机构、主轴、钢丝刷、圆盘机构等组成。除锈由电机带动，通过普通圆柱蜗轮蜗杆减速器来减速。蜗杆传动是用来传递空间互相垂直的两项错轴之间的运动和动力的一种机械传动形式。由于蜗轮蜗杆传动可以实现自锁，传动比大，噪音小的原因，所以选择蜗轮蜗杆传动。现有的除锈机，其体积大，不宜搬动，而且把管道固定在机床上后，需要人力用砂纸打磨，一般总共需要3-4个人来工作。耗费人力不说，并且工作环境非常恶劣。本设计是在机械动力头的基础上，增加适当的零件，实现金属管子机械化除锈工作，达到成本较低、结构合理、劳动强度低、效率高的目的。本设计需要明确设计任务，由相关的任务书和工具书确定设计的传动方案为机械传动。由以知条件，可计算出工作力和工作速度。选电机，拟定两级减速的各个传动比，确定各级减速的输入输出功率、转速、转矩。其次，查找主要技术参数，明确设计原则，由相关的公式进行轴及各类零件的强度，稳定性及寿命的校核计算；进行机架的设计，包括床身，加紧装置形式的明确和对其强度，刚度，稳定性的校核计算。最后，全面分析设计结果是否符合设计要求，完善各个细节。关键词：除锈机普通圆柱蜗轮蜗杆减速器圆柱齿轮减速器夹紧机构螺杆Abstract This graduation project is a pipeline of major rust on the machine design, the tube removing is an important process of the tube before using, especially in the steel pipe is used it is necessary to rust pipes. This pipe has a life of significance. This designed plan is consisted mainly by the rack, electric motors, variable speed transmission, spindle, steel wire brush, disc component institutions. Rust by the motor driven by ordinary cylindrical worm gear reducer to slow down. Worm-drive space is used to pass each other the wrong vertical axis between the two campaigns and a dynamic form of mechanical transmission. As the worm drive can achieve self-locking, the transmission ratio, and noise reasons, so I chose to drive worm. Removing the existing machine, its size should not be moving, and the pipe is fixed in the machine tool, the need for human polished with sandpaper, generally a total of 3-4 individuals to work. Labor-to say the least, and very bad work environment. This design is the first in the mechanical power on the basis of the increase in the appropriate parts, the realization of mechanization rust metal pipe work, low cost, reasonable structure, low labor intensity, high efficiency purposes. The design needs a clear designed mandate, and the mandate of the relevant books and reference books to determine the design for the mechanical drive transmission. Known by the conditions, we can calculate of the speed and force. Motor selection and preparation of all two reducer transmission ratio can determine the speed at all levels of input and output power, speed and torque. Second, find the main technical parameters, a clear design principles, by the axis of the formula and various parts of the strength, stability and the check calculation of life expectancy; for rack design, including the bed, stepping up device and the form of a clear its strength, stiffness, stability, the calculation of the check. Finally, comprehensively analyze the results of the design with the design requirements and perfect in all details.Key words: Rusting machine Ordinary cylindrical worm gear reducer Cylindrical gear reducer Clamp Screw 目录第1章概述1第2章总体设计5 2.1 概述5 2.2 总的设计原则5 2.3 设计任务5 2.4 设计目的 6 2.5 设计方案的选择6 2.6 主要参数的确定9第3章螺旋机构的设计计算12 3.1耐磨性计算12 3.2验算自锁153.3校核强度153.4螺杆的稳定性计算193.5轴承的选择19第4章蜗轮蜗杆的设计计算21 4.1蜗轮蜗杆的类型,特点21 4.2设计前分析224.3设计计算234.4联轴器的选择27第5章带传动的设计计算28 第6章主轴传动部分的设计计算 33第7章轴的选择及校核41第8章传动减速装置的润滑47第9章机架的设计与分析519.1 机架的分类519.2 机架的设计准则519.3 机架设计的一般要求 539.4机架设计步骤539.5机架机构的选择549.6机架常用的材料55第10章其他机构的选择5610.1导轨的选择 5610.2 夹紧机构的选择50 毕业设计小节59 参考文献 60毕业实习报告附：英文翻译英文原文河北建筑工程学院毕业设计（论文）开题报告课题名称简易管子除锈机设计系别：机械工程系专业：机械设计制造及其自动化班级：学生姓名：学号：指导教师：开题时间： 2012年3月23日课题来源导师课题课题类别工程设计一、论文资料的准备经过一段时间的准备，我通过实地参观实习，查阅书籍，上网搜索以及和老师，同学们的交流，获得了一些关于本次毕业设计的一些资料：1.金属管子除锈机的作用: 在机械制造业的实际生产中，经常会用到一些金属管子，而管子生锈便成了不可避免的问题，生锈的管子会使在生产中面临很多问题，比如管子的焊接、安装，甚至会影响到设备的工作，使得其工作效率降低，增大能耗，影响产品生产质量，甚至带来生产安全隐患。所以在管子使用之前对其表面进行除锈工作是很有必要的。此时一台简易而又高效的管子除锈机便可解决这个问题。2常见的金属管子除锈方法及其特点：（1）摩擦除锈及本次设计所采用的方法，成本低，操作简单，除锈效果因设备不同而差异较大，噪音和粉尘问题突出。（2）喷丸除锈，可以有效的清除金属表面的氧化皮，锈蚀，旧漆膜等杂质。（3）化学除锈，化学清洗虽然能使表面达到一定的清洁度和粗糙度，但其对环境的污染问题较为严重，影响工人健康。3.简易管子除锈机的基本结构和除锈原理：简易管子除锈机一般由机械动力头、机身、传动机构、工作装置等组成。除锈原理也较为简单，将管子固定在机身，通过动力机构带动其旋转，工作装置利用摩擦的原理即可对管子完成快速而简易的除锈。4.本次除锈机设计中可能遇到的问题:由于使用的除锈机是物理除锈方法,即利用摩擦的原理进行除锈,所以就会难免带来噪音,灰尘以及工作效率低,除锈效果差等问题.在本次设计中应该在这些问题上多下工夫,尽量减少相应的问题.5.实地参观实习的收获:除了自己搜集了一些相关资料外,老师也带我门参观了工厂,见到了真正的管子除锈机。这台机器给我的第一印象是笨重，陈旧，和我想象的完全不同。我的设计题目是简易管子除锈机，而且管子的除锈原来也很简单，所以我认为除锈机的体积可以做的更小一些，这样不仅可以完成除锈任务，也可以节省材料，降低成本，提高企业收益，符合中央提出的建设节约型社会的要求。通过仔细观察还是发现了一些细节问题，也是需要在以后的设计中特别注意；由于工作环境恶劣，一些杂质会污染工作导轨，可能会造成工作装置工作阻力增大，影响导轨精度，带来大的噪音，降低除锈效率，因此在设计中还应该注意导轨防尘问题。二、本课题的目的（重点及创新点）毕业设计是工科大学生完成学业中最重要的实践环节，是将在大学学到的理论知识系统化、条理化、实用化最关键的一环。通过本毕业设计培养学生综合运用所学的理论知识和技能，提高分析与解决实际问题的能力，熟悉生产技术工作的一般程序和方法；培养学生懂得工程技术工作所必需的全局观念、生产观念和经济观念，树立正确的设计思想和严肃认真的工作作风；培养学生调查研究，查阅技术言文献、资料、手册，进行工程计算、图样绘制及编写技术文件的能力。掌握一般机械机构的设计思路、方法和步骤，掌握常用工程材料的性能和选配能力。尽快完成学生到工程技术人员的过渡。1培养学生综合应用所学理论知识和技能，分析和解决机械工程实际问题的能力，熟悉生产技术工作的一般程序和方法。 2培养学生懂得工程技术工作所必须的全局观念、生产观念和经济观念，树立正确的设计思想和严肃认真的工作作风。 3培养学生调查研究，查阅技术言文献、资料、手册，进行工程计算、图样绘制及编写技术文件的能力 4重点：本设计主要包括总体设计，机械传动装置设计和工作装置设计。5创新点：工作装置可以采用丝杠传动，使得除锈工作更加平稳，均匀。因此设计中因更加注意丝杠的设计选择和布置。设计因满足实际生产需要，尽量使各部件的布置更加紧凑，减小体积，降低成本。所以在对已有的除锈机的基础上，进一步改善工作装置。三、主要内容、研究方法、研究思路本毕业设计课题任务的内容：管子除锈机是用于金属管子除锈的专用设备。主要由机械动力头、机身、传动机构、工作装置等组成。本设计是在机械动力头的基础上，增加适当的零件，实现金属管子机械化除锈工作，达到成本较低、结构合理、劳动强度低、效率高的目的设计方法：以设计任务书为基础，结合翻阅，查找工具书，比较各种管子除锈机设计方面的优点及缺陷，在设计时借鉴和注意。研究思路：该机主要由机架、电动机、变速机构、主轴、钢丝刷、管子夹紧机构等组成。.设计步骤可以分为：总体设计，电动机的选择与计算，减速器参数的选择和计算，直齿轮圆柱齿轮的设计和轴的设计与学校核。其中核心装置钢丝刷其特征是固定于支撑架的支撑机构从被除锈管道的两侧相对成抵于被除锈管道的外周，将固定于支撑架中间的组电动钢丝刷支撑，使电动钢丝刷的刷丝压在被除锈管道外周上，示意图：四、总体安排和进度（包括阶段性工作内容及完成日期）3.193.25 完成毕业实习报告、开题报告。3.26 4.08 设计任务分析与总体方案的确定。4.095.20 实施设计、计算、绘图、实验。5.216.17 进行计算机仿真样机和优化设计，并编写设计说明书。6.186.24 毕业设计（论文）答辩及成绩评定。五、主要参考文献【1】董刚李建功潘凤章主编.机械设计（第三版）北京：机械工业出版社1998【2】成大先主编.械设计图册北京：化学工业出版社 1997【3】蔡春源主编.机电液设计手册北京：机械工业出版社 1997【4】徐灏主编.新编机械设计师手册北京：机械工业出版社 1995【5】朱喜林张代治主编.机电一体化设计基础北京：科学出版社 2004【6】雷天觉主编.液压工程手册北京：机械工业出版社 1990【7】孙桓陈作模主编.机械原理（第六版）北京：高等教育出版社 2001【8】王爱玲主编.现代数控机床北京：国防工业出版社 2003【9】齐麟张亚雄黎上威董学朱胡松春编著蜗杆传动设计（上、下册）北京：机械工业出版社 1987【10】齿轮手册编委会编著齿轮手册（上、下册）北京：机械工业出版社 1990【11】现代机械传动手册编委会编著现代机械传动手册北京：机械工业出版社 1995【12】郭爱莲主编.新编机械工程技术手册经济日报出版社 1991【13】袁任光编著.可编程序控制器选用手册北京：机械工业出版社 2002【14】饶振纲王勇卫编著.滚珠丝杠副及自锁装置北京:国防工业出版社 1990【15】陆玉何在洲佟延伟主编.机械设计课程设计（第三版）北京：机械工业出版社 1999指导教师意见：指导教师签名：日期：教研室意见：教研室主任签名：日期：系意见：系领导签名：日期：系盖章课题来源：导师课题、社会实践、自选、其他课题类别：工程设计、施工技术、新品开发、软件开发、科学实验、毕业论文。毕业设计（论文）完成进度计划表序号起止日期计划完成内容实际完成情况检查人签名检查日期13.193.25完成毕业实习报告、开题报告23.26 4.08设计任务分析与总体方案的确定。34.095.20实施设计、计算、绘图、实验。45.216.17进行计算机仿真样机和优化设计，并编写设计说明书。56.186.24毕业设计（论文）答辩及成绩评定。指导教师批准，并签名：年月日河北建筑工程学院毕业设计计算书指导教师：孙有亮设计题目：简易管子除锈机设计设计人：田敬东设计项目计算与说明结果11金属管子的应用12金属管子除锈机的作用及原理1.3传统管子除锈机的特点14本设计成果的特点第二章总体设计21概述22总的设计原则23设计任务24设计目的25设计方案选择2.6主要参数的确定第三章螺旋传动机构的设计计算3.1耐磨性计算3.2验算自锁3.3校核强度3.4螺杆的稳定性计算3.5轴承的选择第四章蜗轮蜗杆的设计计算41蜗轮蜗杆的类型、特点4.2设计前分析：4.3设计计算4.4联轴器的选择第五章带传动的设计计算5.1设计功率Pd5.2 选定带型5.3 传动比5.4 带轮直径5.5减速机的实际转速5.6带速5.7轴间距设计计算5.8小带轮包角5.9单根V带的额定功率5.11单根V带的预紧力5.12 带轮的结构尺寸第六章主轴传动部分的设计计算6.1设计功率Pd6.2 选定带型6.3 传动比 6.4 带轮直径6.5减速机的实际转速6.6带速6.7轴间距设计计算6.8小带轮包角6.9单根V带的额定功率6.10确定V带的根数6.11单根V带的预紧力6.12 带轮的结构尺寸6.13主传动轴的设计计算第七章轴的选择和校核7.1蜗轮轴的设计计算第8章传动、减速装置的润滑第9章机架的分析与设计9.1机架的分类9.2 机架的设计准则9.3 机架设计的一般要求9.4 机架设计步骤9.5 机架结构的选择9.6 机架常用的材料第十章其他机构的选择10.1导轨的选择10.2夹紧机构的选择第8章螺旋机构的设计第9章机架的分析与设计第1章概述1.1金属管子的应用随着国民经济的发展,钢材的应用越来越广泛,涉及到各个方面，各个行业。钢管是一种中空的长条钢材，大量用作输送流体的管道，如石油、天燃气、水、煤气、蒸气等，另外，在搞弯、抗扭强度相同时，重量较轻，所以也广泛用于制造机械零件和工程结构。也常用作生产各种常规武器、枪管、炮弹等。钢管的分类：钢管分无缝钢管和焊接钢管（有缝管）两大类。按断面形状又可分为圆管和异形管，广泛应用的是圆形钢管，但也有一些方形、矩形、半圆形、六角形、等边三角形、八角形等异形钢管。无缝钢管：无缝钢管是用钢锭或实心管坯经穿孔制成毛管，然后经热轧、冷轧或冷拨制成。无缝钢管的规格用外径*壁厚毫米数表示。无缝钢管分热轧和冷轧（拨）无缝钢管两类。热轧无缝钢管分一般钢管，低、中压锅炉钢管，高压锅炉钢管、合金钢管、不锈钢管、石油裂化管、地质钢管和其它钢管等。冷轧（拨）无缝钢管除分一般钢管、低中压锅炉钢管、高压锅炉钢管、合金钢管、不锈钢管、石油裂化管、其它钢管外，还包括碳素薄壁钢管、合金薄壁钢管、不锈薄壁钢管、异型钢管。低中压锅炉用无缝钢管：用于制造各种低中压锅炉、过热蒸汽管、沸水管、水冷壁管及机车锅炉用过热蒸汽管、大烟管、小烟管和拱砖管等。用优质碳素结构钢热轧或冷轧（拨）无缝钢管。主要用10、20号钢制造，除保证化学成分和机械性能外要做水压试验，卷边、扩口、压扁等试验。热轧以热轧状态交货、冷轧（拨）以热处理状态交货。高压锅炉钢管：主要用来制造高压及其以上压力的蒸汽锅炉管道等用的优质碳素结构钢、合金结构钢和不锈耐热钢无缝钢管、这些锅炉管经常处于高温和高压下工作、管子在高温烟气和水蒸汽的作用下还会发生氧化和腐蚀，因此要求钢管有高的持久强度、高的抗氧化性能，并具有良好的组织稳定性，采用钢号有：优质碳素结构钢钢号有20G、20MnG、25MnG；合金结构钢钢号15MoG、20MoG、12CrMoG、15CrMoG、12Cr2MoG、 12CrMoVG、12Cr3MoVSiTiB等；有锈耐热钢常用1Cr18Ni9、1Cr18Ni11Nb高压锅炉管除保证化学成分和机械性能外，要逐根做水压试验，要作扩口、压扁试验。钢管以热处理状态交货。此外，对成品钢管显微组织、晶粒度、脱碳层也有一定要求在机械制造业的实际生产中，经常会用到一些金属管子，而管子生锈便成了不可避免的问题，生锈的管子会使在生产中面临很多问题，比如管子的焊接、安装，甚至会影响到设备的工作，使得其工作效率降低，增大能耗，影响产品生产质量，甚至带来生产安全隐患。所以在管子使用之前对其表面进行除锈工作是很有必要的。管子除锈是管子使用前的一项重要工序，尤其是在钢管使用后非常有必要对管道进行除锈。这对钢管的使用寿命有着很重要的意义。12金属管子除锈机的作用及原理金属管子除锈机的作用: 在机械制造业的实际生产中，经常会用到一些金属管子，而管子生锈便成了不可避免的问题，生锈的管子会使在生产中面临很多问题，比如管子的焊接、安装，甚至会影响到设备的工作，使得其工作效率降低，增大能耗，影响产品生产质量，甚至带来生产安全隐患。所以在管子使用之前对其表面进行除锈工作是很有必要的。此时一台简易而又高效的管子除锈机便可解决这个问题。常见的金属管子除锈方法及其特点：（1）摩擦除锈及本次设计所采用的方法，成本低，操作简单，除锈效果因设备不同而差异较大，噪音和粉尘问题突出。（2）喷丸除锈，可以有效的清除金属表面的氧化皮，锈蚀，旧漆膜等杂质。（3）化学除锈，化学清洗虽然能使表面达到一定的清洁度和粗糙度，但其对环境的污染问题较为严重，影响工人健康。管子除锈机的基本结构和除锈原理：简易管子除锈机一般由机械动力头、机身、传动机构、工作装置等组成。除锈原理也较为简单，将管子固定在机身，通过动力机构带动其旋转，工作装置利用摩擦的原理即可对管子完成快速而简易的除锈。13传统管子除锈机的特点传统的除锈机，其体积大，不宜搬动，难以适应维修现场流动性大的需要。工作时震动大，噪音大，效率低，而且成本高，难以满足实际需要。图1-1 传统管道除锈机14本设计成果的特点本设计中的简易管子除锈机的最大特点是成本低，体积小，结构简单，易操作，噪音小，工作稳定，效率高。主轴传动采用结构较为简单的皮带传动，可以大大减小本机体积。工作装置的进给采用丝杠传动，可以提高工作稳定性实现自动进给。丝杠传动原动力来自电机加皮带，结构简单，工作可靠。整机重量较轻，操作、搬运所需人力少，除锈速度快，功效大大提高，运行平稳、可靠，节能，能自动调节钢丝刷对管道的压力，减小了除锈机对管道的机械磨损，提高了除锈的质量。第二章总体设计2.1 概述总体设计是机械设计中极为关键的环节，它是对所设计的机械的总的设想，总体设计的成败，关系到整部机械的经济技术指标，直接决定了机械设计的成败。总体设计指导机构设计和部件设计的进行，一般由主任工程师（或总工程师）主持进行。在接受设计任务以后，应进行深入细致的调查研究，收集国内外同类机械的有关资料，了解当前国内外除锈机的使用、生产、设计和科研情况，并进行分析和比较，制定总的设计原则，设计原则应当保证所设计机型符号有关的方针、政策，在满足使用要求的基础上，力求结构合理、技术先进、经济性好、质量轻、体积小、易操作、寿命长。2.2 总的设计原则：1.遵守“三化”：零件标准化、产品系列化、部件通用化。2.采用“四新”：新技术、新结构、新材料、新工艺。3.满足“三好”：好制造、好使用、好维修。制定总则之后，便可以编制设计任务书，在调研的基础上，运用所学知识，从优选择总体方案，以确保设计的成功。制定总则之后，便可以编制设计任务书，在调研的基础上，运用所学知识，从优选择总体方案，以确保设计的成功。 2.3 设计任务本毕业设计课题任务的内容：管子除锈机是用于金属管子除锈的专用设备。主要由机械动力头、机身、传动机构、工作装置等组成。本设计是在机械动力头的基础上，增加适当的零件，实现金属管子机械化除锈工作，达到成本较低、结构合理、劳动强度低、效率高的目的。2.4 设计目的1培养学生综合应用所学理论知识和技能，分析和解决机械工程实际问题的能力，熟悉生产技术工作的一般程序和方法。 2培养学生懂得工程技术工作所必须的全局观念、生产观念和经济观念，树立正确的设计思想和严肃认真的工作作风。 3培养学生调查研究，查阅技术言文献、资料、手册，进行工程计算、图样绘制及编写技术文件的能力。2.5 设计方案选择管子除锈机为机械加工的一种机器，除锈的目的是对已经使用后的钢管进行抛光，使其工作时不影响其性能，并能延长钢管的使用寿命。管子除锈机机为机械加工的一种机器，所除锈钢管最大直径为25mm。长度6m。丝杠进给速度为：1m/s1总体设计方案：本设计方案是：该机主要由机架、电动机、变速传动机构、主轴、钢丝刷、进刀机构、管子夹紧机构等组成。其结构简图为其结构为；1-皮带传动 2-丝杠 3-导轨 4-涡轮涡杆减速器 5-电机 6-末端加紧机构 7-钢丝刷 8-三爪卡盘其工作过程：三爪卡盘（8）将金属管子夹紧，再使用末端夹紧机构（6）将管子夹紧固定，开动电机，动力经三爪卡盘传递给金属管子，管子转动起来，电动机（5）通过皮带将动力传递给涡轮涡杆减速器（4），涡轮涡杆减速器再将动力传递给丝杠（2），钢丝刷（7）由于丝杠的转动而实现左右移动。钢丝刷是圆周布置的，可以对金属管子进行均匀的除锈。2各部分特点；图中两处使用皮带传动，皮带传动可用于两轴中间距较大的传动，还具有缓和冲击，吸收震动，噪音小，成本低，保养维修较方便，可过载保护等。但其传动比不准确，抗热性差，易衰老等。夹紧机构分为两部分，管子前端利用三爪卡盘夹紧，可自动定心，夹紧可靠，管子末端加紧采用活顶尖，其结构简单，也可以实现自动定心，使用非常方便。钢丝刷的运动轨迹靠导轨来实现，导轨是金属或其他材料制成的槽或脊，可承受，固定，引导移动装置或设备并减少其摩擦的一种装置。导轨表面上的纵向槽用于导引，固定机器部件，可实现直线往复运动，拥有比直线轴承更高的额定负载，同时可以承担一定的扭矩，可在高负载的情况下实现高精度的实现运动。钢丝刷的左右移动依靠涡轮涡杆减速器带动丝杠来实现：蜗轮蜗杆传动蜗杆传动是由蜗杆、蜗轮组成的用以传递空间交错轴间的运动和动力的一种机械传动，通常交错角为90度。与齿轮传动相比较，蜗杆传动具有以下的特点：单级传动比大，结构紧凑。在动力传动中，单级传动比i一般为880；只传递运动时（如在某些分度机构和仪表中），单级传动比i可达到1000。因为蜗杆齿是连续不断的螺旋齿，它和蜗轮轮齿的啮合过程是连续的，而且同时啮合的齿对数较多，故传动平稳，噪音小。当蜗杆的导程角r小于齿面间的当量摩擦角时，蜗杆传动可以实现自锁。因为蜗杆与蜗轮齿面间相对滑动速度较大，摩擦损失较大，所以传动效率比较低，当蜗杆主动时，传递效率一般为0.70.9，而自锁蜗杆传动的效率0.5。蜗轮常用贵重的减摩材料（如青铜）来制造，成本较高。2.6主要参数的确定除锈钢管直径范围；15mm25mm除锈钢管最长长度；6m工作装置进给速度；1m/min主轴转速；200r/min确定动力装置所需功率，选择电机：电动机的选用原则（1）与工作现场的能源条件相适应。室内工作或者近距离移动式的产品，应选用二次电动机。野外工作或者远距离移动式的产品应选用一次动力机（柴油机、汽油机、汽轮机等）（2）与工作终端机机械特性相匹配主要是指由动力机-传动装置-工作机构组成的系统在运行时实现以下三个目标；动力机和工作机处于最佳工况，动力机和工作机的工作地点稳定，动力机和传动装置符合工作机的起动、制动、调速等方面的要求。（3）适应产品的工作制度（4）工作可靠、操作与维修简便（5）费用低廉，动力机满足产品工作现场的特殊要求，如防蚀、防水等。粗磨管子表面的横进给量; 金属机械加工工艺人员手册 (上海科学技术出版社)其d工作外径mm v工作转速r/min修正系数，可以选2.25和1.3 工作装置所需功率： =0.63KW传动中涉及带传动，蜗轮蜗杆传动，丝杠传动，考虑到轴承等的传动效率，依据机械设计课程设计中的表12-8可确定传动效率为0.3电动机输出功率：根据机械设实用手册 (化学工业出版社)表10-4-1选择电机型号为;Y100L1-4,功率为2.2KW 转速:1430r/min根据公式机械设实用手册 (化学工业出版社)可得；=第三章螺旋传动机构的设计计算螺旋传动利用螺杆和螺母组成的螺旋副来实现传动要求主要用来把回转运动变为直线运动，同时传递动力。螺旋传动具有以下特点：在主动件上作用一较小力矩时，可使从动件得到很大的轴向力；螺杆旋一周，螺母只移动一个导程，可以得到大的减速比；传动均匀准确，可以得到较高的传动精度；传动易于实现反向自锁；传动平稳，结构简单。3.1耐磨性计算新编机械设计师手册（机械工业出版社）中查得螺杆选用材料：40号钢螺母：铸铁滑动螺旋传动采用矩形螺纹3.1.1. 螺杆中径计算：F 轴向载荷A 螺纹的承压面积（指螺纹工作面表面投影到垂直于轴向力的平面上的面积）d1 螺纹小径（单位为mm）d2 螺纹中径（单位为mm）d3 螺纹大径（单位为mm）h 螺纹工作高度（单位为mm）P 螺纹螺距（单位为mm）H 螺母高度（单位为mm）Z 螺纹工作圈数 = H/P滑动螺旋传动的失效形式多为螺纹牙磨损，因此，螺杆直径和螺母高度通常由耐磨性计算确定。传力较大时，应当检验螺杆危险截面的强度和螺牙的强度要求自锁时，应校和螺纹副自锁条件。要求运动精确时，还要校和螺杆刚度，此时，螺杆直径往往由刚度确定。对于长径比很大的受压螺杆，应校和其稳定性。考虑到螺感受力情况复杂并有刚度和稳定性问题，计算其螺纹部分的强度和刚度时截面积和惯性矩可按螺纹小径计算。新编机械设计师手册（机械工业出版社）中查得设计公式：对于整体式螺母取0.8（设计按经验参考取值1.2）查表5-12机械设计（西北工业大学）P取值13MPa 考虑到使用中可能会出现丝杠不稳定现象，所以因加大直径，取d2=38mm由机械设计手册（化学工业出版社）查得：d1=31mm; d3=44mm 螺距P=12mm3.1.2.螺母高度：新编机械设计师手册（机械工业出版社）中查得取45mm3.1.3.旋合圈数：新编机械设计师手册（机械工业出版社）中查得合格 3.1.4.螺纹的工作高度：新编机械设计师手册（机械工业出版社）中查得 3.1.3.工作强度：成功 3.2验算自锁由于系单头螺纹,导程S=P=1.5mm,故螺纹升角为; 合格3.3校核强度由于螺母的材料一般比螺杆材料软，所以磨损主要发生在螺母的螺纹牙表面。滑动螺旋的磨损与螺纹牙工作面上的压强，滑动速度，螺纹牙表面粗糙度以及润滑状态等因素有关。其中最主要的是螺纹牙工作面上的压强，其他因素的影响尚无完善的计算方法。所以，耐磨性计算主要是限制螺纹牙工作面的压强不超过许用值3.3.1.螺杆强度的校核压力（或拉力）F和扭矩T的作用。螺杆危险截面既有压缩应力，又有切应力。因此校核螺杆强度时，应根据第四强度理论求出危险截面的计算应力Ca.由机械设计（西北工业大学）查得或式中：F 螺杆所受的轴向压力，单位为N。A 螺杆螺纹的危险截面面积；A=d12/4，单位为mm2。W 螺杆螺纹段的抗扭截面系数，W=d13/16=Ad1/4，单位为mm3。T 螺杆所受的扭矩，单位为Nmm 。螺杆材料的许用应力，单位为MPa 表5-1机械设计（西北工业大学）查得由式5-48 由表5-12取查机械工程材料手册（曹正明） 40钢bsHBS98MPa78 MPa70表3-1查表5-13机械设计（西北工业大学）=s/4=19.63成功。3.3.2.螺纹牙的强度计算螺纹牙多发生剪切和挤压破坏，一般螺母的材料强度低于螺杆，故只需校核螺母螺纹牙的强度。如图3-1所示，如果将一圈螺纹沿螺母的螺纹大径D（单位为）处展开，则可看作宽度为D的悬臂梁。假设螺母每圈螺纹所承受的平均压力为F/z，并作用在以螺纹中径D2（单位为）为直径的圆周上，则螺纹牙危险截面a-a的剪切强度条件为螺纹牙危险截面a-a的弯曲强度条件为式中：b 螺纹牙根部的厚度，单位为，对于矩形螺纹，b=0.5P，对于梯形螺纹，b=0.65P，对于锯齿形螺纹，b=0.75P，P为螺距；弯曲力臂，单位为（=（D-D2）/2；螺母材料的许用切应力，单位为MPa；b 螺母材料的许用弯曲应力，单位为MPa；螺杆剪切强度;螺杆弯曲强度: 螺母剪切强度螺母弯曲强度成功。螺纹牙简图3.4螺杆的稳定性计算对于长径比大的受压螺杆，当轴向力F大于某一临界值时，螺杆就会突然发生侧向弯曲而丧失其稳定性。因此，在正常情况下，螺杆承受的轴向力F必须小于临界载荷Fcr。根据螺杆的柔度值S的大小选用不同的公式计算，此处，为螺杆的长度系数；为螺杆的工作长度，单位；螺杆两端支承时取两支点的距离作为工作长度，螺杆一端以螺母支承时以螺母中部到另一端支点的距离作为工作长度；为螺杆危险截面的惯性半径，单位为；若螺杆危险截面积；则。设计螺杆螺纹段的长度为3000；查表5-14机械设计（西北工业大学）取=0.50。则；需要进行稳定性计算合格3.5轴承的选择根据丝杠的直径,以及丝杠受力,选择圆锥滚子轴承,型号是:32007 丝杠承受的横向力为315N,承受的纵向力经估算为1060N,机械设计使用手册(化学工业出版社)查表6-1-54得:e=0.29,Y=2.1,查表6-1-20,X=0.67,Y=2.1当量动载荷:,载荷平稳,查表6-1-19得=1基本额定动载荷:轴承寿命:使用条件为每天8h工作的机械，但经常不是满负荷使用，如电机，一般齿轮装置、压碎机、起重机和一般机械中轴承使用寿命为1000025000小时。符合本设计的要求，所以满足工作条件。第四章蜗轮蜗杆的设计计算41蜗轮蜗杆的类型、特点减速器是指原动机与工作机之间独立的闭式传动装置，用来降低转速并相应地增大转矩。减速器的种类很多，但几乎大部分的减速器已有标准系列产品，使用时只需结合所需传动功率、转速、传动比、工作条件和机器的总体布置等具体要求，从产品目录或有关手册中选择即可。只有在选不到所以满足工作条件的产品时，才自行设计制造。蜗杆传动属于空间啮合传动，用于传递两交错(既不平行又不相交)轴间的回转运动和动力。轴交角可为任意值，但在绝大多数情况下使用正交蜗杆副，即=90。它主要由蜗杆和蜗轮组成，蜗杆相当于一头或多头的等导程(或变导程)螺旋，蜗轮则为变态斜齿轮(或为直齿轮)。在蜗杆传动中，通常蜗杆为主动件，蜗轮为从动件。但有时为了增速如离心器中的蜗杆传动，蜗轮是主动件，而多头或人导程角的蜗杆则为从动件。根据蜗杆形状的不同，蜗杆传动可以分成三种类型：圆柱蜗杆传动，环面蜗杆传动和锥蜗杆传动。圆弧圆柱蜗杆减速器：CWU（蜗杆在下）、CWS（蜗杆在侧）、CWO（蜗杆在上）为单级圆弧圆柱蜗杆减速器，主要适用于冶金、矿山、起重、运输、化工建筑等各种机械设备的减速传动，蜗杆为圆环面包络圆柱蜗杆（ZC1蜗杆），C1齿形。标准减速器的工作条件；蜗杆转速不超过1500r/min；工作环境温度为-40 +40C；当工作环境温度低于0C时，起动前润滑油必须加热到0C以上，当工作环境温度高于40C时，必须采取冷却措施；蜗杆轴可正，反两向运转。与齿轮传动相比较，蜗杆传动具有以下的特点：单级传动比大，结构紧凑。在动力传动中，单级传动比i一般为880；只传递运动时（如在某些分度机构和仪表中），单级传动比i可达到1000。因为蜗杆齿是连续不断的螺旋齿，它和蜗轮轮齿的啮合过程是连续的，而且同时啮合的齿对数较多，故传动平稳，噪音小。当蜗杆的导程角r小于齿面间的当量摩擦角时，蜗杆传动可以实现自锁。因为蜗杆与蜗轮齿面间相对滑动速度较大，摩擦损失较大，所以传动效率比较低，当蜗杆主动时，传递效率一般为0.70.9，而自锁蜗杆传动的效率0.5。蜗轮常用贵重的减摩材料（如青铜）来制造，成本较高。4.2设计前分析：由已确定的丝杠参数可以计算出总的传动比蜗轮转速为；83.34r/min传动比为：10.25工作稳定，连续工作，润滑情况良好，工作温度3540 输入功率为:2.85KW 要求工作寿命12000小时4.3设计计算,参考机械设计使用手册(化学工业出版社)（1）选择蜗杆传动类型，精度等级由于传递的功率不大，速度也不高，故选用阿基米德蜗杆传动，精度8C GB 10089-88(2)选择材料考虑到蜗杆传动功率不大,速度较低,故蜗杆用45号钢,表面淬火,硬度为45-55HRC,考虑为连续工作,蜗轮轮缘采用铸锡磷青铜ZCuSn10PI,金属模铸造(3)初选几何参数由表8-4-4当i=10.25时，=4,=.i=41（4）确定许用接触应力由表8-4-9当蜗轮材料为铸青铜时, =.由表8-4-10查得=220Mpa由图8-4-9查得滑动速度4.5m/s采用浸油润滑，由图8-4-2查得=0.93根据图8-4-4的注中公式求得根据N由图8-4-4查得=0.77许用接触应力为=(5)计算蜗轮输出转矩估算传动效率 N.m(6)求载荷系数K由表8-4-9知设时,=1,查表8-4-12,8级精度时,=1,由于是连续运转,由图8-4-5得=1,由表8-4-13查得=1.52,由表8-4-14查得=1.15,由表8-4-6查得=0.75所以(7)确定m和查表8-4-2,=,取（）主要几何尺寸计算蜗杆分度圆直径蜗轮分度圆直径中心距（9）蜗杆分度圆柱上螺旋线升角(导程角)查表8-4-2得=(10)蜗杆节圆柱上螺旋线升角,=蜗杆轴面齿形角:,阿基米德螺线蜗杆,选(11)蜗杆(轮)法面齿形角,=(12)径向间隙(13)蜗杆,蜗轮齿顶高(14) 蜗杆,蜗轮齿根高(15) 蜗杆,蜗轮节圆直径(16) 蜗杆,蜗轮齿顶圆直径(17) 蜗杆,蜗轮齿根圆直径(18) 蜗杆周向齿距 =(19) 蜗杆沿分度圆柱上的轴向齿厚(20) 蜗杆沿分度圆柱上的轴向齿厚(21) 蜗杆分度圆法向弦齿高 (22) 蜗杆螺纹部分长度L,由表8-4-40 (23)蜗轮最大外圆直径(24)蜗轮轮缘宽度(25)蜗轮齿顶圆弧半径(26)蜗轮齿根圆弧半径（27）蜗轮齿面接触强度校核:由表8-4-9 由于几何参数已经给定,故K和可按以知的几何参数重新计算:由于与原假设的差不多,故仍取=根据由表8-4-15中用插值得,则蜗轮副啮合效率为:取轴承效率,搅油及溅油效率,所以蜗杆传动总效率为由此得:由于,由表8-4-9,取K1=1,则将此时的K与代入蜗轮齿面强度校核公式,并取,所以满足接触强度要求(28)散热计算:由公式8-4-9知传动中损耗功率为:由公式8-4-10和设计要求可导出下式,考虑到自然通风良好,取=则4.4联轴器的选择联轴器的计算转矩:根据机械设计实用手册(化学工业出版社)表7.2-1选择K=1.2 根据表7.1-6选择凸缘联轴器,型号为:YL7第五章带传动的设计计算皮带传动可用于两轴中间距较大的传动，还具有缓和冲击，吸收震动，传动平稳,无需润滑,噪音小，成本低，保养维修较方便，可过载保护等。带传动的主要失效形式即为打滑和疲劳破坏。因此，带传动的设计准则应为：在保证带传动不打滑的条件下，具有一定的疲劳强度和寿命。查新遍机械设计师手册表4.1-2初拟选用普通V带传动。注：以下均为新遍机械设计师手表。已知：原动机Y100L2-4 传递功率为P=3KW转速n1=1430 r/min 传动比i为1.68 每天工作8h。5.1设计功率Pd由表4.1-9查得工况系数Ka=1.0Pd=2.21.0=2.2KW5.2 选定带型根据Pd=2.2KW和n1=1430r/min ，由图4.1-1选定A型普通V带。5.3 传动比 i为1.685.4 带轮直径小带轮基准直径：参考表4.1-14；表4.1-15和图4.1-1取大带轮基准直径：由表4.1-14取132mm 弹性滑动率；通常=0.010.02。5.5减速机的实际转速 5.6带速 V VMIN=5 m/s（一般V 不得低于5 m/s）5.7轴间距设计计算取a0=420mm。所需基准长度：查表4.1-6选取基准长度=1250。实际轴间距：安装时所需最小轴间距： mmbd 基准宽度，查表4.1-6取bd=11。安装时所需最大轴间距：（张紧或补偿伸长） 5.8小带轮包角：5.9单根V带的额定功率：根据=80和n1=1430r/min 由表4.1-12b查得A型带P1=0.8KW。P1：考虑传动比的影响，额定功率的增量P1由表4.1-12b查得P1=0.12KW。5.10确定V带的根数: 式中考虑包角不同时的影响系数，简称包角系数考虑带的长度不同时的影响系数，简称长度数单根V带的基本额定功率计入传动比的影响时，单根V带额定功率的增量（因P0是按=180即dd1=dd2的条件计算的，而当传动比越大时，从动轮直径就比主动轮大，带绕上从动轮的弯曲应力就比绕上主动轮时的小，故其传动能力即有所提高）查表4.1-10 查得=0.99查表4.1-11 查得=0.93 取Z=3根。5.11单根V带的预紧力由表4.1-13查得m=0.11,所以:由于新带容易松弛，所以对非自动张紧的带传动，安装新带时的预紧力应为上述预紧力的1.5倍。5.12 带轮的结构尺寸设计带轮时，应使其结构工艺性好，质量分布均匀，重量轻，并避免由于铸造产生过大的内应力。V25m/s 时尚需进行动平衡。本设计中V=5.98m/s，无须进行动平衡。带轮材料常采用灰铸铁、钢、铝合金、或工程塑料等。其中灰铸铁应用最广，当V25m/s时用HT150或HT200，本设计中采用HT200。带轮由轮缘、轮辐和轮毂三部分组成。轮辐部分有实心、辐板（或孔板）和椭圆形轮辐等三种形式。查表4.1-14得轮缘尺寸表4-1型号A基准宽度11基准线上槽深2.75基准线下槽深8.7槽间距 150.3槽边距 9最小轮缘厚度6带轮宽48小带轮外径85.5大带轮外径137.5轮槽角34偏差根据带轮的基准直径参照表4.1-17，决定小带轮、大带轮采用实心轮辐。根据电动机尺寸和蜗杆尺寸确定小带轮内径为28 mm，大带轮内径为60mm，键选用普通平键C型b=8,h=7,L=50。带轮轮槽工作表面粗糙度为Ra 3.2 m，轮缘和轴孔端面为Ra 6.3 - 12.5 m。轮槽棱边要到圆或到钝。A型带带轮轮槽间距的累计误差0.6，两槽的基准直径差0.4。（摘自GB/T 13575.1-92）第六章主轴传动部分的设计计算前面几章已经设计完成了横向进给部分的设计计算,本章开始设计主轴传动部分.主轴传动部分的结构较为简单,由电动机驱动皮带,皮带直接驱动主轴旋转.因为主轴的旋转不是主要运动形式,所以对此部分的传动精度要求不高,设计中应保证主轴可以克服圆周旋转阻力以及200r/min的转速即可.初选电机: Y100L2-4,转速1430r/mim,额定转矩2.2除锈时摩头对钢管的压力为50N,其工作阻力矩最大为远远小于电动机的额定转矩,所以可以满足工作需要6.1设计功率Pd由表4.1-9查得工况系数Ka=1.0Pd=31.0=3KW6.2 选定带型根据Pd=3KW和n1=1430r/min ，由图4.1-1选定A型普通V带。6.3 传动比 i为7.156.4 带轮直径小带轮基准直径：参考表4.1-14；表4.1-15和图4.1-1取大带轮基准直径：由表4.1-14取560mm 弹性滑动率；通常=0.010.02。6.5减速机的实际转速 6.6带速 V VMIN=5 m/s（一般V 不得低于5 m/s）6.7轴间距设计计算取a0=1000mm。所需基准长度：查表4.1-6选取基准长度=3150。实际轴间距：安装时所需最小轴间距： mmbd 基准宽度，查表4.1-6取bd=11。安装时所需最大轴间距：（张紧或补偿伸长） 6.8小带轮包角：6.9单根V带的额定功率：根据=80和n1=1430r/min 由表4.1-12b查得A型带P1=0.8KW。P1：考虑传动比的影响，额定功率的增量P1由表4.1-12b查得P1=0.15KW。6.10确定V带的根数: 式中考虑包角不同时的影响系数，简称包角系数考虑带的长度不同时的影响系数，简称长度数单根V带的基本额定功率计入传动比的影响时，单根V带额定功率的增量（因P0是按=180即dd1=dd2的条件计算的，而当传动比越大时，从动轮直径就比主动轮大，带绕上从动轮的弯曲应力就比绕上主动轮时的小，故其传动能力即有所提高）查表4.1-10 查得=0.93查表4.1-11 查得=1.13 取Z=3根。6.11单根V带的预紧力由表4.1-13查得m=0.11,所以:由于新带容易松弛，所以对非自动张紧的带传动，安装新带时的预紧力应为上述预紧力的1.5倍。6.12 带轮的结构尺寸设计带轮时，应使其结构工艺性好，质量分布均匀，重量轻，并避免由于铸造产生过大的内应力。V25m/s 时尚需进行动平衡。本设计中V=5.98m/s，无须进行动平衡。带轮材料常采用灰铸铁、钢、铝合金、或工程塑料等。其中灰铸铁应用最广，当V25m/s时用HT150或HT200，本设计中采用HT200。带轮由轮缘、轮辐和轮毂三部分组成。轮辐部分有实心、辐板（或孔板）和椭圆形轮辐等三种形式。查表4.1-14得轮缘尺寸表4-1型号A基准宽度11基准线上槽深2.75基准线下槽深8.7槽间距 150.3槽边距 9最小轮缘厚度6带轮宽48小带轮外径85.5大带轮外径565.5轮槽角34偏差根据带轮的基准直径参照表4.1-17，决定小带轮、大带轮采用实心轮辐。根据电动机尺寸和主轴尺寸确定小带轮内径为28 mm，大带轮内径为30mm。带轮轮槽工作表面粗糙度为Ra 3.2 m，轮缘和轴孔端面为Ra 6.3 - 12.5 m。轮槽棱边要到圆或到钝。A型带带轮轮槽间距的累计误差0.6，两槽的基准直径差0.4。（摘自GB/T 13575.1-92）6.13主传动轴的设计计算6.13.1按转矩初步估算轴径选择轴的材料为45钢,经调质处理,由表7.1-1查得材料机械性能数据为; 根据表7.1-7公式初步计算轴径,由于材料是45钢,由表7.1-8选取A=118,则:,选60外径6.13.2轴的结构设计轴的结构简图;根据轴的受力,选取30211型圆锥滚子滚动轴承,为了便于轴承的装配,选,轴承代号32912尺寸（）d60D85T17B16C14rsmin1基本额定负荷（KN）最小负荷系数Cr28.8C0r31.5极限转速脂润滑4000油润滑50006.13.3轴的受力分析;轴传递的转矩轴的左端要承受皮带的压力878.3N,右端要承受三爪卡盘的自重,两处轴承要承受水平向上的支反力.而轴的轴向只承受一个315N轴向力,以及一个扭矩大小为625N.由于L1段轴受力最大,承受主要扭矩,所以其为危险截面,其他部分受力较小.所以按弯扭合成应力校核轴的强度:机械设计师（高等教育出版社）轴的计算应力,M轴所受的弯矩,T轴所受扭矩,W轴的抗弯截面系数,前面已经选定轴的材料为45钢,调质处理,由表15-1查得;,故安全6.13.4轴承寿命计算轴上左端轴承受力较大,其受到的轴向力为=315N,经力矩平衡粗略计算其受到的径向力为=533N.依据机械设计使用手册(化学工业出版社)查表6-1-54得:e=0.38,Y=1.6,查表6-1-20,X=0.67,Y=1.6当量动载荷:,载荷平稳,查表6-1-19得=1基本额定动载荷:轴承寿命:使用条件为每天8h工作的机械，但经常不是满负荷使用，如电机，一般齿轮装置、压碎机、起重机和一般机械中轴承使用寿命为1000025000小时。符合本设计的要求，所以满足工作条件。第七章轴的选择和校核概述轴是组成机械的一个重要零件,它支撑着其他转动件回转并传递转矩,同时它又通过轴承和机架连结,所有轴上零件都围绕轴心线做回转运动,形成了一个以轴为基准的组合体-轴系部件.所以,在轴的设计中,不能只考虑轴本身,还必须和轴系零,部件的整个结构密切联系起来.设计轴时应考虑多方面因素和要求,其中主要问题是轴的选材,结构,强度和刚度,对于高速轴还应考虑震动稳定性问题轴按受载情况可以分为:转轴,心轴传动轴,按结构形状可以分为;光轴和阶梯轴,实心轴和空心轴常用的轴的设计程序是;1,根据机械传动方案的整体布局,拟订轴上零件的布置和装配方案,2,选择轴的合适材料3,初步估算轴的直径,4,进行轴系零,部件的结构设计5,进行强度计算6,进行刚度计算7,校核键的联接强度8,验算轴承9,根据计算结果修改设计10,绘制轴的零件工作图对于一些不太重要的轴,上述程序中的某些内容可以省略.根据新编机械设计师手册（机械工业出版社）7.1蜗轮轴的设计计算 7.1.2按转矩初步估算轴径选择轴的材料为45钢,经调质处理,由表7.1-1查得材料机械性能数据为; 根据表7.1-7公式初步计算轴径,由于材料是45钢,由表7.1-8选取A=118,则:蜗轮轴上的功率为:蜗轮轴转速为:=蜗轮轴上转矩为:,选357.1.3轴的结构设计轴的结构简图;根据轴的受力,选取30208型圆锥滚子滚动轴承,为了便于轴承的装配,选, 轴承代号32908尺寸（）d40D62T15B15C12rsmin0.6基本额定负荷（KN）最小负荷系数Cr17.8C0r15.8极限转速脂润滑5600油润滑70007.1.4轴的受力分析;轴传递的转矩轴所承受的轴向力轴所受圆周力:轴所受颈向力 7.1.5确定危险截面,求出受力大小,做弯矩图载荷水平面H垂直面V支反力F弯矩M总弯矩扭矩T158154.3N7.1.6按弯扭合成应力校核轴的强度由于轴上有蜗轮,承受主要扭矩,所以其为危险截面,其他部分受力较小.所以按弯扭合成应力校核轴的强度:机械设计师（高等教育出版社）轴的计算应力,M轴所受的弯矩,T轴所受扭矩,W轴的抗弯截面系数,前面已经选定轴的材料为45钢,调质处理,由表15-1查得;,故安全7.1.7轴承寿命计算轴上左端轴承受力较大,其受到的轴向力为=6326.2N,经力矩平衡粗略计算其受到的径向力为=405.6N.依据机械设计使用手册(化学工业出版社)查表6-1-54得:e=0.28,Y=2.1,查表6-1-20,X=0.67,Y=2.1当量动载荷:,载荷平稳,查表6-1-19得=1基本额定动载荷:轴承寿命:使用条件为每天8h工作的机械，但经常不是满负荷使用，如电机，一般齿轮装置、压碎机、起重机和一般机械中轴承使用寿命为1000025000小时。符合本设计的要求，所以满足工作条件。7.1.8键的选择与校核此实心轴上共需要两个键,根据机械设计课程设计表14-24,选择为A型键,分别标记为: 第8章传动、减速装置的润滑减速器中的蜗轮、蜗杆等传动件以及轴承在工作时都需要良好的润滑。1）齿轮和蜗杆传动的润滑除少数低速（v0.5m/s）小型减速器采用脂润滑外，绝大多数减速器的齿轮都采用油润滑。对于圆周速度v12m/s的齿轮传动可采用浸油润滑。即将齿轮浸入油中，当齿轮回转时粘在其上的油液被带到啮合区进行润滑，同时油池的油被甩到上箱壁，有助散热。为避免浸油润滑的搅油功耗太大及保证轮齿啮合区的充分润滑，传动件浸入油中的深度不宜太深或太浅，一般浸油的深度以浸油齿轮的一个齿高为适度，速度高的还可浅些（约为0.7倍齿高左右），但不应少于10mm；锥齿轮则应将整个齿宽（至少是半个齿宽）浸入油中。对于多级传动，为使各级传动的大齿轮都能浸入油中，低速级大齿轮浸油深度可允许大一些，当其圆周速度v=0.812m/s时，可达1/6齿轮分度圆半径；当v0.50.8m/s时，可达1/61/3的分度圆半径。如果为使高速级的大齿轮浸油深度约为一齿高而导致低速级大齿轮的浸油深度超过上述范围时，可采用下列措施：低速级大齿轮浸油深度仍约为一个齿高，可将高速级齿轮采用带油轮蘸油润滑，带油轮常用塑料制成，宽度约为其啮合齿轮宽度的1/31/2，浸油深度约为0.7个齿高，但不小于10mm；也可以把油池按高低速级隔开以及减速器箱体剖分面与底座倾斜。蜗杆圆周速度v10m/s的蜗杆减速器可以采用浸油润滑。当蜗杆下置时，油面高度约为浸入蜗杆螺纹的牙高，但一般不应超过支承蜗杆的滚动轴承的最低滚珠（柱）中心，以免增加功耗。但如果因满足后者而使蜗杆未能浸入油中（或者浸油深度不足）时，则可以在蜗杆轴的两侧分别装上溅油轮，使其浸入油中，旋转时可将油甩到蜗轮端面上，而后流入啮合区进行润滑。当蜗杆在上面时，蜗轮浸入油中，其浸入深度以一个齿高（或者超过齿高不多）为宜。对蜗杆减速器，当蜗杆圆周转速v45m/s时，建议蜗杆置于下方（下置式）；当v5m/s时，建议蜗杆置于上方（上置式）。浸油润滑的油池应保持一定的深度和贮油量。油池太浅易激起箱底沉渣和油污。一般齿顶圆至油池底面的距离不应小于3050mm。我了有利于散热，每传递1kw功率的需油量约为0.350.7L（大值用于黏度较高、传递功率较小时）。当涡轮的圆周速度v12m/s或者蜗杆的圆周速度v10m/s时，则不宜采用浸油润滑，因为粘在齿轮上的油会被离心力甩出而送不到啮合区，而且搅动太甚会使油温升高、油起泡和氧化等降低润滑性能。此时宜用喷油润滑，即利用油泵（压力约为0.050.3MPa）借助管子将润滑油从喷嘴直接喷到啮合面上，喷油孔的距离应沿齿轮宽度均匀分布。喷油润滑也常用于速度并不很高但工作条件相当繁重的重型减速器中和需要大量润滑油进行冷却的减速器中。由于喷油润滑需要专门的管路、滤油器、冷却及油量调节装置，因而费用较贵。齿轮减速器的润滑油粘度可按高速级齿轮的圆周速度v选取：v2.5m/s可选用中级压齿轮油N320；v2.5m/s或循环润滑油可选用中级压齿轮油N220。若工作环境温度低于0，使用润滑油必须先加热到0以上。蜗杆减速器的润滑油粘度可按滑动速度Vs选择：Vs2m/s时可选用N680极压油；Vs2m/s时可选用N220极压油。蜗杆上置的，粘度应增大30%。2）轴承的润滑减速器中的滚动轴承常用减速器内用于润滑齿轮（或蜗杆）的油来润滑，其常用的润滑方式有：飞溅润滑减速器中只要有一个浸油齿轮的圆周速度v1.52m/s，即可采用飞溅润滑。当v3m/s时，飞溅的油可形成油雾并能直接溅入轴承室。有时由于圆周速度尚不够大或油的粘度较大，不易形成油雾，此时为使润滑可靠，常在箱座接合面上制出输油沟，让溅到箱盖内壁上的油汇集在油沟内，而后流入轴承室进行润滑，在箱盖内壁与其接合面相接触处制出倒棱，以便于油液流入油沟。在难以设置输油沟汇集油雾进入轴承室时，亦有采用引油道润滑或导油槽润滑。刮板润滑当浸油齿轮的圆周速度v1.52m/s时，油飞溅不起来；下置式蜗杆的圆周速度即使大于2m/s，但因蜗杆的位置太低、且与蜗轮的轴线成空间垂直交错，飞溅的油难以进入蜗轮轴轴承室，此时可采用刮板润滑。利用刮油板将油从蜗轮轮缘端面刮下后经输油沟流入蜗轮轴轴承。则刮油板把刮下的油直接送入轴承。刮板润滑装置中，刮油板与轮缘之间应保持一定的间隙（约0.5 mm）,因而轮缘端面的跳动和轴的轴向窜动也应加以限制。浸油润滑下置式蜗杆的轴承常浸在油中润滑，如前所述，此时的油面一般不应高于轴承的最下面滚动体的中心。减速器中当浸油齿轮的圆周速度太低时则难以使油飞溅形成油雾，或难以导入轴承，或难以使轴承浸油润滑时，可采用润滑脂润滑。润滑脂通常在装配时填入轴承室，其装填量一般不超过轴承室空间的1/31/2，以后每年添加12次。添置时可以拆去轴承盖，也可以采用旋盖式油杯或采用压力脂枪从压注油杯向轴承室注入润滑脂。采用脂润滑时，一般应在轴承室内侧设置封油环或其他内部密封装置，以免油池中的油进入轴承室稀释润滑脂。第9章机架的分析与设计9.1机架的分类在机器中支撑或容纳零、部件的零件成为机架。如支撑贮藏罐的塔架、固定发动机的机架、容纳传动齿轮的减速器的壳体、机床的床身等统称为机架。按制造方法，机架可分为铸造机架、焊接机架和螺栓连接。按机架材料可分为金属机架、非金属机架。非金属机架又可分为混凝土机架、素凝土机座平台、花岗岩机架或其他材料的机架。9.2 机架的设计准则（1）工况要求任何机架的设计首先必须保证机器的特定工作要求。例如：保证机架上安装的零部件能顺利运转，机架的外形或内部结构不致有阻碍运动件通过的突起；设置执行某一工况所必须的平台；保证上下料的要求、人工操作的方便及安全等。（2）刚度要求在必需保证特定外型的条件下，对机架的主要要求是刚度。例如机床的零部件中，床身的刚度则决定了机床的生产率及加工产品的精度；在齿轮减速器中，箱壳的刚度决定了齿轮的啮合性及运转性能。（3）强度要求对于一般设备的机架，刚度达到要求，同时也能满足强度的要求。但对于重载设备的强度要求必须引起足够的重视。其准则是在机器运转中可能发生的最大载荷情况下，机架上任何点的应力都不得大于许用应力。此外，还要满足疲劳强度的要求。对于某些机器的机架尚需满足振动或抗振的要求。例如振动机器的机架；受冲击的机架；考虑地震影响的高架等。强度是评定重载机架工作性能的基本准则。机架的强度应根据机器在运转过程中可能发生再大载荷或安全装置所能传递的最大载荷来校核其静强度，此外还要校核其疲劳强度。机架的强度和刚度都需要从静态和动态两方面来考虑。动刚度是衡量机架抗振性能的指标，而提高机架抗振性能应从提高机架构件的静刚度、控制固有频率、家大阻尼等方面着手。提高静强度和固有频率的途径是：合理设计机架构件的截面形状和尺寸，合理选择壁厚及布肋、注意机架的整体刚度与局部刚度以及结合面刚度的匹配等。（4）稳定性要求对于细长的或薄壁的受压结构及受弯-压结构存在失稳问题，某些板壳结构也存在失稳问题或局部失稳问题。失稳对结构产生很大的破坏，设计时必须校核。此外对于机床、仪器等精密机械还应考虑热变形。热变形将直接影响机架原有精度，从而使产品精度下降如立轴矩台平面磨床，立柱前壁的温度高于后壁，使立柱后倾，其结果磨出的工作零件表面与安装基面不平行：有导轨的机架，由于导轨面与底面存在温差，在垂直平面内将产生中凸或中凹热变形。因此，机架结构设计时应使热变形尽量小。（5）美观目前对机器的要求不仅能否完成特定的任务，还要使外形美观。（6）其他如散热的要求；防腐蚀及特定环境的要求；对于精密机械、仪表等热变形小的要求等。9.3 机架设计的一般要求在满足机架设计准则的前提下，必须根据机架的不同用途和所处环境，考虑下列各项要求，并有所偏重。（1）机架的重量轻，材料选择合适，成本低。（2）结构合理便于制造。（3）结构应使机架上的零部件安装、调整和更换都方便。（4）结构合理，工艺性好，还应使机架本身的内应力小，由温度变化引起的变形应力小。（5）抗振性能好。（6）耐腐蚀，使机架结构在服务期限内尽量少修理。（7）有导轨的机架要求导轨面受力合理，耐磨性良好。9.4 机架设计步骤（1）初步确定机架的形状和尺寸。根据设计准则和一般要求，初步确定机架的结构和尺寸，以保证内外部零件能正常运转。机架的结构形状和尺寸，取决于安装在它内部的与外部的零件和部件的形状与尺寸，配置情况、安装拆卸要求等。同时也取决于工艺、所承受的载荷、运动等情况。然后，综合上述情况，利用经验公式或有关资料提供的经验数据，同时结合设计人员的经验，并参考现有的机器，初步拟订出机架的结构的形状和尺寸（2）根据机架的制造数量、结构形状和尺寸大小，初定制造工艺。例如非标准设备单件的机器、机座，可采用焊接带替铸造。（3）分析载荷情况，载荷包括机架上的设备重量、设备运转的动载荷等。对于高架结构，还要考虑风载、雪载和地震载荷。（4）确定结构的形式，例如采用衍架结构还是采用板结构等。再参考有关资料，确定结构的主要参数。（5）画出结构简图（6）参照类似设备的有关规范、规程，确定本机架结构所允许的挠度和应力。（7）进行计算，确定尺寸。（8）有必要时，进行详细计算并校核并做模拟试验，对设计进行修改，确定最终尺寸。9.5 机架结构的选择根据前面的准则和要求，进行机架结构的选择仍是一个复杂的过程。对结构形式、构件截面和特点构造等均需要结合具体的情况进行仔细的分析。对结构方案要进行技术经济比较。由于各种设备有不同的规范和要求，制定统一的机架结构选择方法较困难。但是，可以利用结构力学的知识提出下列一般的规则。这些规则是为了节约材料在选择结构形式时应遵守的一般规律。（1）结构的内力分布情况要于材料的性能相适应，以便发挥材料的优点。轴力较弯矩能更充分的利用材料。杆件受轴力作用时，截面上材料的应力分布是均匀的，所有材料都得到充分利用。但在弯矩作用下截面上的应力分布是不均匀的，所以材料的利用不够经济。机械结构中许多构件所受的载荷都是垂直于杆轴的方向作用的。弯矩沿杆长变化很迅速。有垂直载荷处，弯矩曲线有曲率，且曲率与载荷密集度成正比。最大的弯矩常限于一小段内，在较长段内材料不能充分利用，这是弯曲构件不经济的另一个原因。这个规则的一个明显的例子就是衍架的使用材料较梁更为经济，梁所以常用于小跨结构是因为构造的简单和制作的便利。在大跨的结构中，衍架是更经济的形式。（2）结构的作用在于把载荷由施力点传到基础。载荷传递的路程愈短，结构使用的材料愈省。（3）结构的连续性可以降低内力，节省材料。9.6 机架常用的材料材料的选用，主要是根据机架的使用要求，多数机架形状较复杂，故一般采用铸造，由于铸铁的铸造性能好、价格低廉、吸振性能好，所以应用最广泛。重型机架常采用铸钢，当要求重量轻时，可以用铸造或压铸铝合金等轻金属铸造。焊接机架具有制造周期短、重量轻和成本低等优点，故在机械制造业中，焊接机架日益增多。焊接机架主要有钢板、型钢或铸钢件等焊接而成。有的机架则宜用非金属材料。考虑到本设计为简易管子除锈机,要求成本低，且工作时应力不高，故本设计中采用铸铁做机架。第十章其他机构的选择10.1导轨的选择 1）导轨的设计要求几何精度就是通常所说的导向精度，即运动的直线度或回转精度；运动精度包括两方面内容：一是运动的平稳性（例如低速不爬行），二是定位精度（线定位和角定位）；具有足够的承载能力和刚度，使用寿命长；结构简单、工艺性好、便于调整和维修；具有良好的润滑和防护装置。 2）导轨类型的选择原则精度互不干涉原则：导轨的各项精度制造和使用时互不影响才能得到较高的精度。如矩形导轨的直线性与侧面导轨的直线性在制造时互不影响。静、动摩擦系数相接近的原则；例如选用滚动
