新型电动钎探机设计【14张CAD图纸+毕业论文】

资源目录

新型电动钎探机设计【14张CAD图纸+毕业论文】.rar

新型电动钎探机设计论文.doc---(点击预览)

新型电动钎探机设计开题报告.doc---(点击预览)

压缩包内文档预览：

编号：418032 类型：共享资源大小：1.95MB 格式：RAR 上传时间：2015-03-21 上传人：上*** IP属地：江苏

45
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 新型电动钎探机设计 cad图纸毕业论文

资源描述：

新型电动钎探机设计

38页 16000字数+说明书+任务书+开题报告+14张CAD图纸【详情如下】

任务书.doc

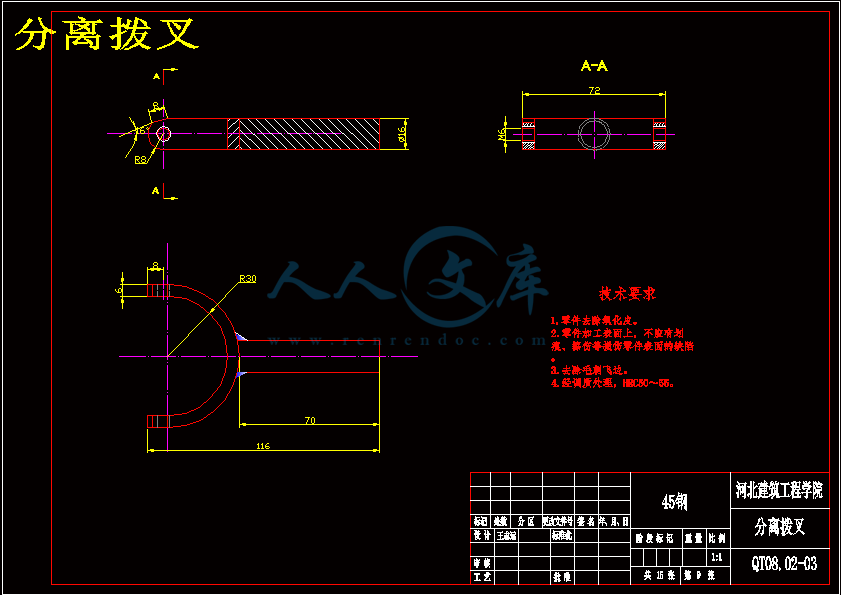

分离拨叉.dwg

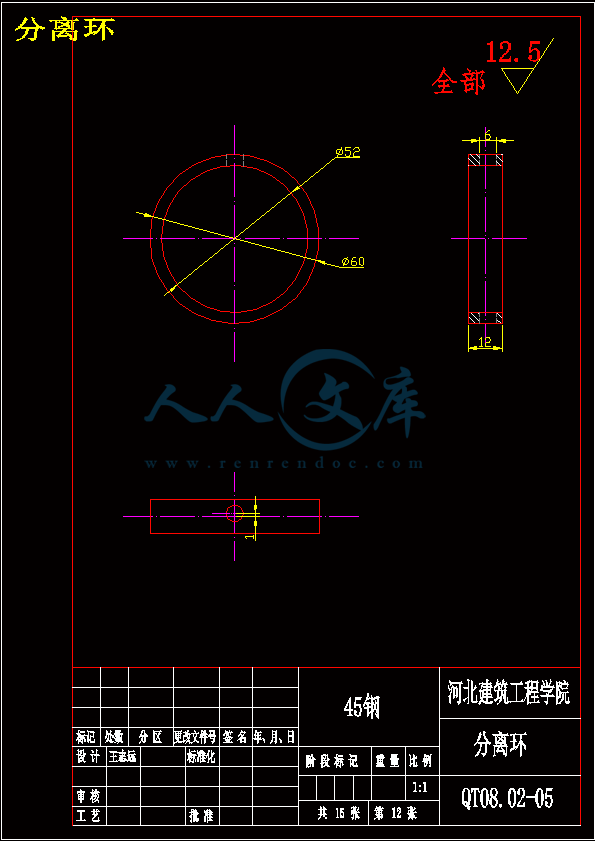

分离环.dwg

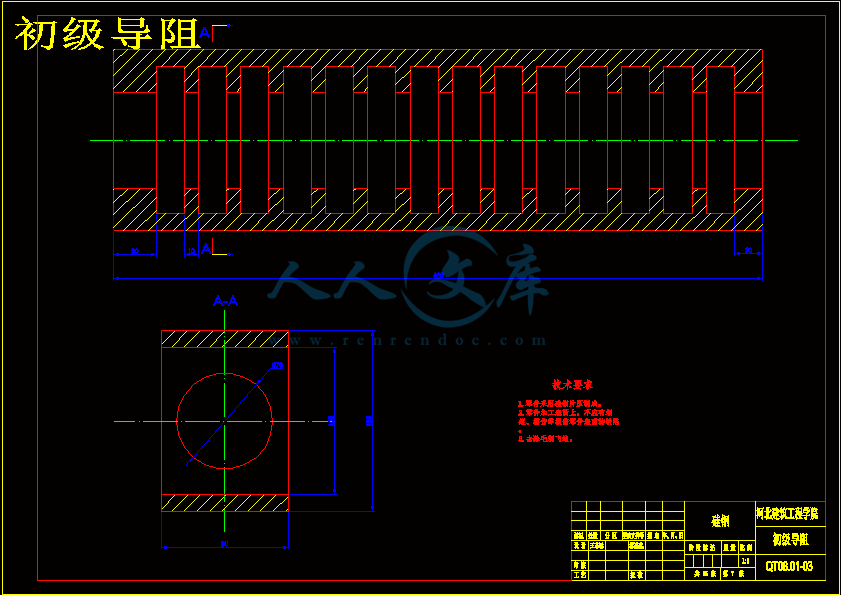

初级导阻.dwg

参考文献.doc

封皮.doc

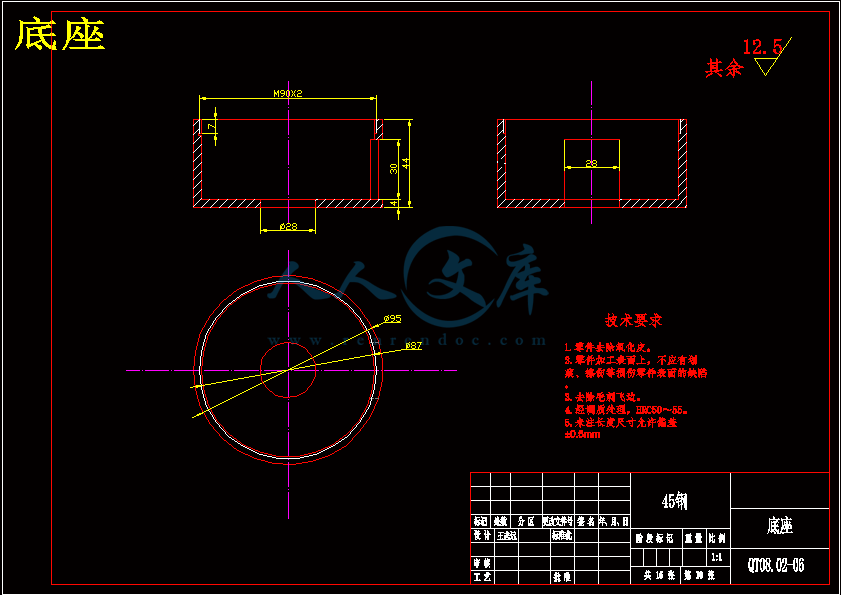

底座.dwg

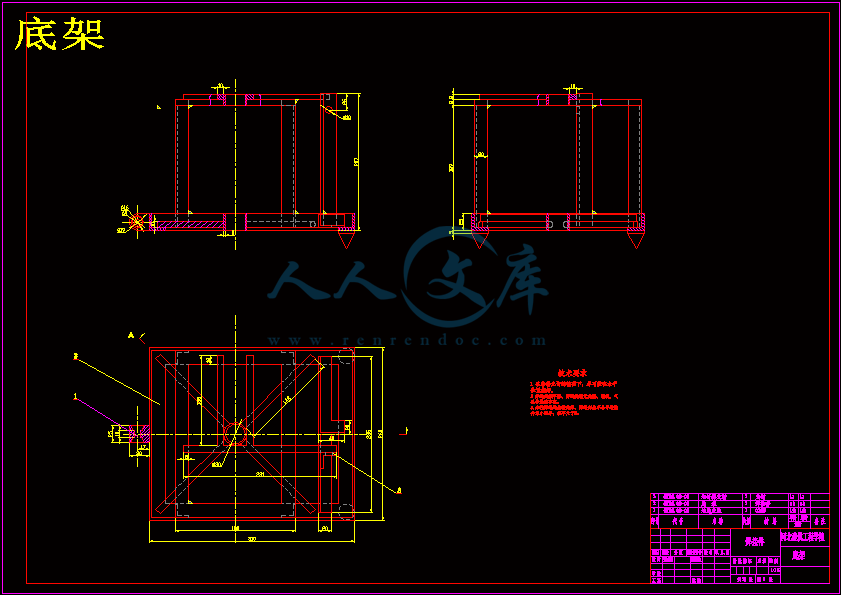

底架.dwg

摘要.doc

新型电动钎探机设计开题报告.doc

新型电动钎探机设计论文.doc

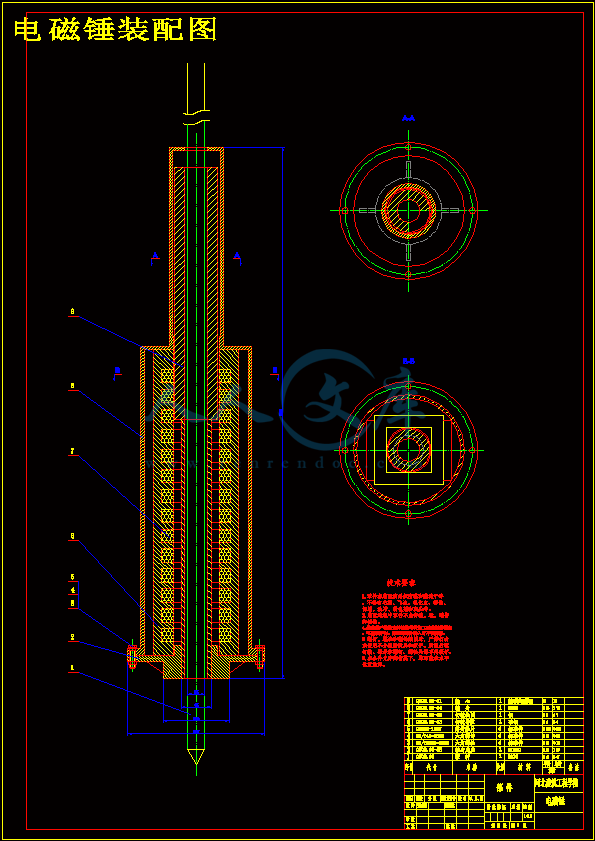

电磁锤装配图.dwg

目录.doc

设计小结.doc

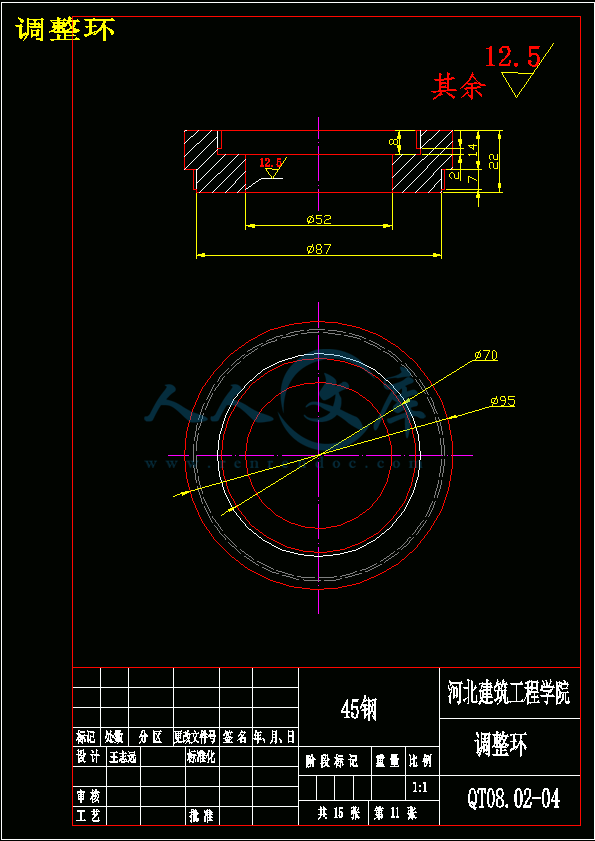

调整环.dwg

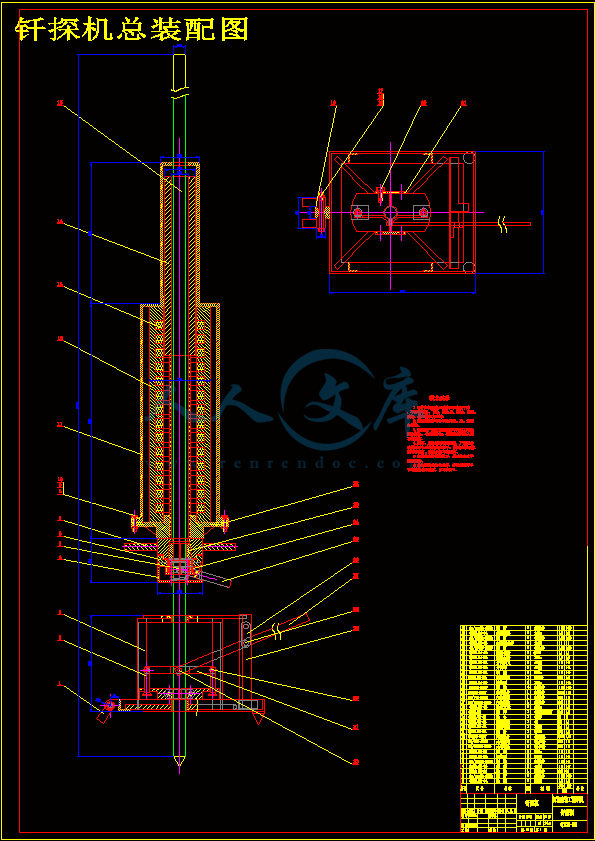

钎探机总装配图.dwg

锁扣装配图.dwg

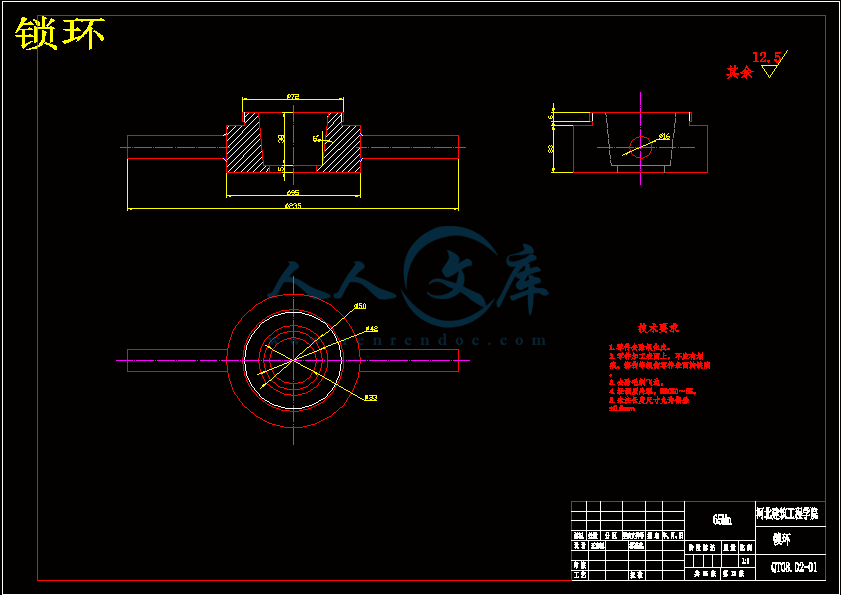

锁环.dwg

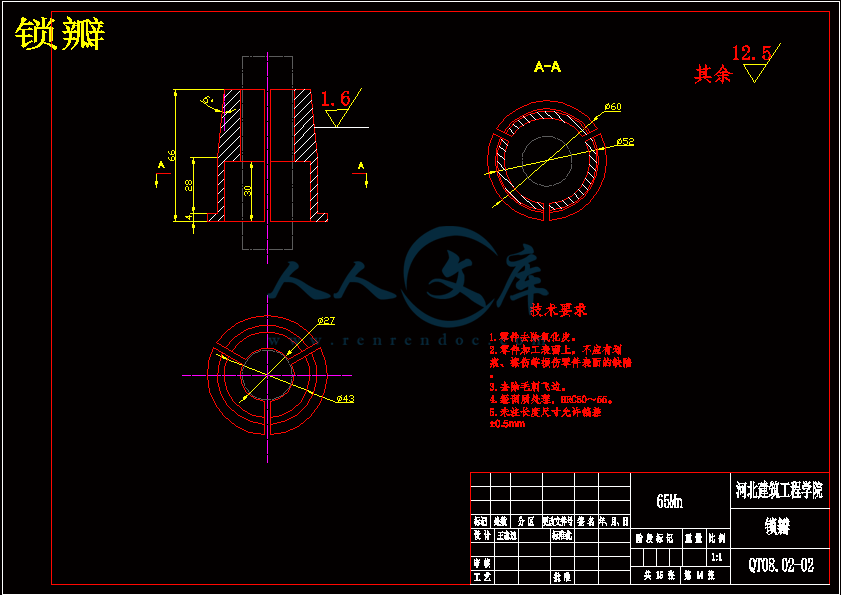

锁瓣.dwg

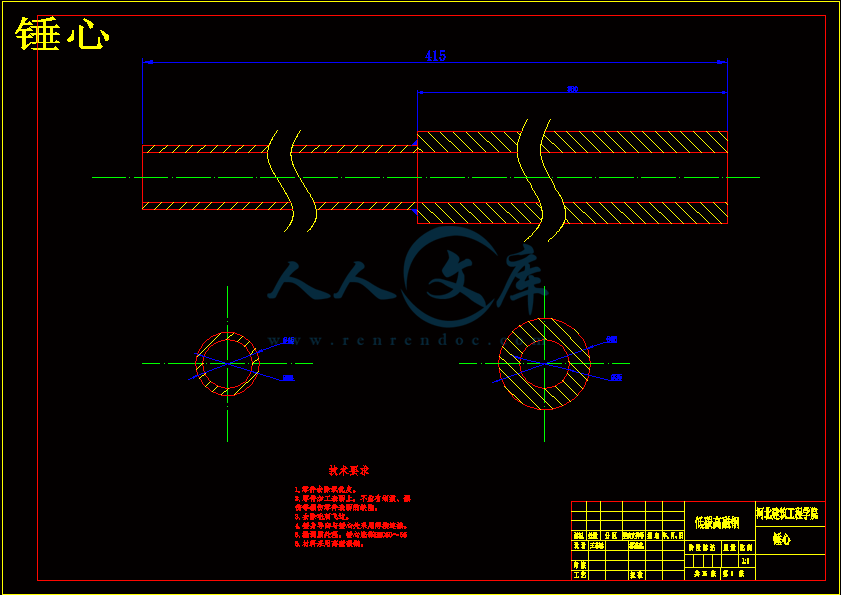

锤心.dwg

锤身.dwg

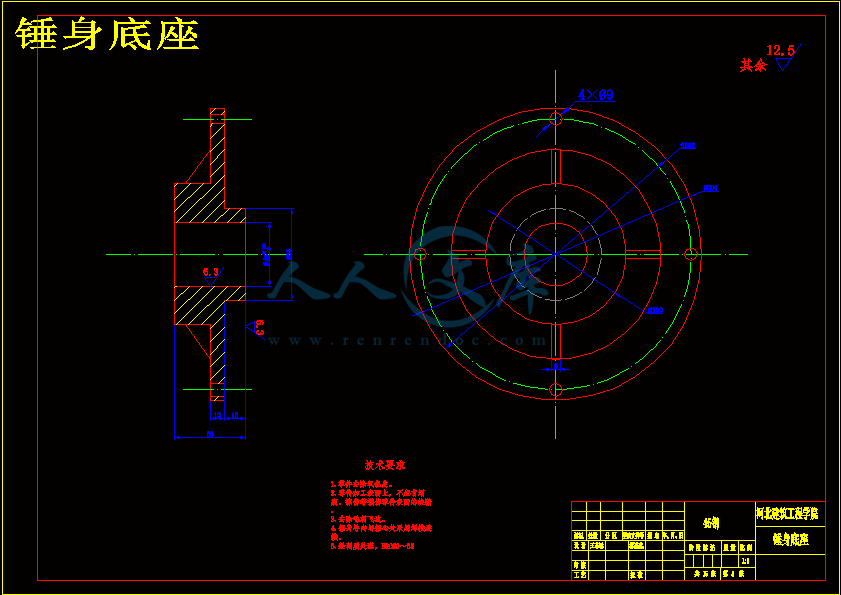

锤身底座.dwg















第一章前言1

1.1钎探机的常识和技术现状1

1.2人工钎探与钎探机的优缺点1

1.3钎探机的市场前景2

1.4钎探机工作过程和机械构造3

1.5钎探的工艺标准4

第二章总体设计8

2.1概述8

2.2设计任务8

2.3设计目的9

2.4设计方案选择9

2.5设计题目分析及设计思想10

2.6设计主参数及机构类型确定11

第三章主要部件设计12

3.1电磁锤设计12

3.2锁钎器设计20

第四章辅助部件设计28

4.1底架设计28

4.2控制系统设计37

第五章钎探机的使用38

5.1钎探机使用前的准备38

5.2钎探机的使用38

5.3钎探机的调整38

参考文献39

设计小结40

摘要

按照我国建筑规范，绝大部分建筑工程基础土方开挖后都要对槽底地质进行勘探，一般称钎探，以确定基础下一定深度内地质的均匀度，看是否有局部过硬或过软的地质情况，以便于地基处理。以往一般采用人工钎探的方式进行，但是人工钎探存在费用高、速度慢、不标准、力量不均等诸多弊端，且多数工人往往应付了事，起不到应有的效果。

本设计新型电动钎探机最大的优点是设计构思新颖，体积小，重量轻，结构紧凑，锤重一定，锤头自然下落，无其他人为因素，运输方便，移机快捷，安全可靠，便于维修，操作简单，一看便会。采用单相电源，工作效率是人工打钎的五倍以上，可节省大量的人力物力及所需费用，有效缩短工期。

新型电动钎探机主要有三部分组成：电磁锤、自锁器与地脚组成。其工作过程如下：用底架把探杆放置稳当，并与地面垂直，然后利用锤钎装置锤击探杆头部，锤入一定的深度，并记录锤击次数，最后利用起钎设备把探杆从地下拔起，完成一次钎探工作，然后移动放钎器到下一钎探点接着进行钎探。

关键词：电动新型钎探机

ABSTRACT

In accordance with China's building codes, the vast majority of construction projects based on the Turkish side to the bottom after excavation carried out geological exploration, the general said solder detectors, to determine the basis of certain geological, uniformity depth, to see whether there is a local soft or too tough Geological conditions, in order to deal with in the foundation. Ever exploration of the solder used artificial way, but the presence of the high cost of exploration brazing, slow, not standards, unequal power, and many other shortcomings, and the majority of workers often meet up, will not achieve due results.

The design of new electrical solder exploration of the biggest advantages is the design of new, small size, light weight, compact, heavy hammer will, hammerhead natural whereabouts, no other human factors, transportation convenient, shift-fast, safe, reliable, easy maintenance , simple operation, one will see. A single-phase power, efficiency is of a more than five times the solder, saving a lot of resources and cost effectively shorten the construction period.

Exploration of new electrical solder machine has three main components: the electromagnetic hammer, and with self-locking of the foot. The course of their work are as follows: The chassis-placed to secure exploration and vertical with the ground, and then solder used hammers hammering exploration devices at the head of the hammer to a certain depth, and record the number of hammering, the final use of the equipment from the solder Exploration - Uprooted from the ground, completed a solder exploration work, then move to the next-filler for exploration solder points followed by brazing exploration.

KEY WORDS：electromotion new type solder Exploration

第2章总体设计

2.1 概述

总体设计是机械设计中极为关键的环节，它是对所设计的机械的总的设想，总体设计的成败，关系到整部机械的经济技术指标，直接决定了机械设计的成败。

总体设计指导机构设计和部件设计的进行，一般由主任工程师（或总工程师）主持进行。在接受设计任务以后，应进行深入细致的调查研究，收集国内外同类机械的有关资料，了解其使用、生产、设计和科研情况，并进行分析和比较，制定总的设计原则，设计原则应当保证所设计机型符号有关的方针、政策，在满足使用要求的基础上，力求结构合理、技术先进、经济性好、寿命长。

总的设计原则：

1.遵守“三化”：零件标准化、产品系列化、部件通用化。

2.采用“四新”：新技术、新结构、新材料、新工艺。

3.满足“三好”：好制造、好使用、好维修。

制定总则之后，便可以编制设计任务书，在调研的基础上，运用所学知识，从优选择总体方案，以确保设计的成功。制定总则之后，便可以编制设计任务书，在调研的基础上，运用所学知识，从优选择总体方案，以确保设计的成功。

我的毕业设计是新型钎探机设计。由人力改为电力，减轻人的劳动强度,提高生产效率。

2.2 设计任务

设计内容：本设计是原有钎探设备的替代产品。主要由探杆、电磁锤头、控制装置、探杆起拔装置组成。

设计要求：本设计要求结构合理，成本较低，满足工作性能，而且操作方便可靠。

2.3 设计目的

1．培养学生综合应用所学理论知识和技能，分析和解决机械工程实际问题的能力，熟悉生产技术工作的一般程序和方法。

2．培养学生懂得工程技术工作所必须的全局观念、生产观念和经济观念，树立正确的设计思想和严肃认真的工作作风。

3．培养学生调查研究，查阅技术言文献、资料、手册，进行工程计算、图样绘制及编写技术文件的能力。

2.4 设计方案选择

原钎探为人力钎探，劳动强度大，工作效率低。我计划选用电力代替人力。

设计方案一：单相交流电动机通过链传动提升重锤高度，然后自由下落，锤击探杆。

2.6.1探杆长度的确定

探杆长度主要取决于探杆打入地下的长度，如果太长，影响工作的稳定性，移动也不方便。探杆太短了，工作时数据就会不准确，影响钎探的质量，达不到钎探的目的。根据钎探的工艺标准，在打柱基需钎探1.5m—2.0m，其它地基时需钎探1.5m。选取探杆长度为2.2m，符合所有的地基钎探，也不会因太长影响工作的稳定性。

2.6.2探杆直径与材料的确定

探杆的直径受电磁锤头打击力的影响，在保证探杆的压杆稳定的前提下，能够尽可能的减少与地面的摩擦力，采取合适的直径，按照钎探的工艺标准，一般选取直径为25mm的材料为Q235的钢筋，一端切削成锥度为60°圆锥。

2.6.3电磁锤头的质量与提升高度

电磁锤头质量是工作效率高低的主要依据之一，采用质量较大的电磁锤头，可以在同样的锤击此次数下达到较深的深度，但是电磁锤头质量过大，使电磁锤的设计复杂化，同样也增加整机的质量，有违轻便的目的，根据钎探的工艺标准，一般使设计的电磁锤头为7—10kg，本设计选择为10kg。

电磁锤头提升高度可以根据锤头的质量选择合适的高度，如选用的锤头质量大，可选择较小的高度，反之亦然。本设计选择高度为0.4m，取中间值。

参考文献

1.李柱徐振高蒋向前《互换性与测量技术基础》高等教育出版社2004

2.濮良贵纪明刚《机械设计（第七版）》高等教育出版社2002

3.《机械工程标准手册》编委会《机械工程标准手册》中国标准出版社2002

4.成大先《机械设计手册（2）》化学工业出版社2001

5. 《机械设计手册（新版）》机械工业出版社1988

6.哈尔滨工业大学理论力学教研室《理论力学（1）》高等教育出版社 2002

7.增正明《机械工程材料手册——金属材料》机械工业出版社 2003

8.孙桓陈作模《机械原理（第六版）》高等教育出版社 2000

9.蔡春源《机电液设计手册（中）》机械工业出版社 1996

11.董刚李建功潘凤章《机械设计（机械类）第三版》机械工业出版社

12.成大先《机械设计图册（上）》化学工业出版社1997

13.成大先《机械设计图册（下）化学工业出版社1997

14.王文斌《机械设计手册5》机械工业出版社2001

15.王文斌《机械设计手册4》机械工业出版社2001

16.王文斌《机械设计手册6》机械工业出版社2001

17.陈义成《电动力学》科学出版社 2007

18.王文斌《土力学》黄河水利出版社2001

内容简介：: 河北建筑工程学院毕业设计（论文）任务书课题名称新型电动钎探机设计系别：机械工程专业：机械设计制造及其自动化班级：机054班姓名：王志远学号： 25号起迄日期： 09年2月 23日 09年6月26日设计（论文）地点: A8 指导教师：孙有亮颜景润辅导教师：发任务书日期： 2009年2月23日 1、本毕业设计（论文）课题应达到的目的： 1培养学生综合应用所学理论知识和技能，分析和解决机械工程实际问题的能力，熟悉生产技术工作的一般程序和方法。 2培养学生懂得工程技术工作所必须的全局观念、生产观念和经济观念，树立正确的设计思想和严肃认真的工作作风。 3培养学生调查研究，查阅技术言文献、资料、手册，进行工程计算、图样绘制及编写技术文件的能力。2、本毕业设计（论文）课题任务的内容和要求（包括原始数据、技术要求、工作要求等）：本毕业设计课题任务的内容：本设计是原有钎探设备的替代产品。主要由探杆、电磁锤头、计数装置、控制装置、探杆起拔装置等组成。本设计要求结构设计合理，成本较低、满足工作性能。而且操作方便的目的。设计成果要求设计图纸和设计计算书各一套，并进行计算机仿真样机和优化设计。参考文献1.李柱徐振高蒋向前互换性与测量技术基础高等教育出版社20042.濮良贵纪明刚机械设计（第七版）高等教育出版社20023.机械工程标准手册编委会机械工程标准手册中国标准出版社20024.成大先机械设计手册（2）化学工业出版社20015. 机械设计手册（新版）机械工业出版社19886.哈尔滨工业大学理论力学教研室理论力学（1）高等教育出版社 20027.增正明机械工程材料手册金属材料机械工业出版社 20038.孙桓陈作模机械原理（第六版）高等教育出版社 20009.蔡春源机电液设计手册（中）机械工业出版社 199611.董刚李建功潘凤章机械设计（机械类）第三版机械工业出版社12.成大先机械设计图册（上）化学工业出版社199713.成大先机械设计图册（下）化学工业出版社199714.王文斌机械设计手册5 机械工业出版社200115.王文斌机械设计手册4 机械工业出版社200116.王文斌机械设计手册6 机械工业出版社200117.陈义成电动力学科学出版社 200718.王文斌土力学黄河水利出版社2001河北建筑工程学院本科毕业设计（论文）题目新型电动钎探机设计专业机械设计制造及其自动化班级机054班姓名王志远学号 25号指导教师孙有亮颜景润辅导教师摘要按照我国建筑规范，绝大部分建筑工程基础土方开挖后都要对槽底地质进行勘探，一般称钎探，以确定基础下一定深度内地质的均匀度，看是否有局部过硬或过软的地质情况，以便于地基处理。以往一般采用人工钎探的方式进行，但是人工钎探存在费用高、速度慢、不标准、力量不均等诸多弊端，且多数工人往往应付了事，起不到应有的效果。本设计新型电动钎探机最大的优点是设计构思新颖，体积小，重量轻，结构紧凑，锤重一定，锤头自然下落，无其他人为因素，运输方便，移机快捷，安全可靠，便于维修，操作简单，一看便会。采用单相电源，工作效率是人工打钎的五倍以上，可节省大量的人力物力及所需费用，有效缩短工期。新型电动钎探机主要有三部分组成：电磁锤、自锁器与地脚组成。其工作过程如下：用底架把探杆放置稳当，并与地面垂直，然后利用锤钎装置锤击探杆头部，锤入一定的深度，并记录锤击次数，最后利用起钎设备把探杆从地下拔起，完成一次钎探工作，然后移动放钎器到下一钎探点接着进行钎探。关键词：电动新型钎探机ABSTRACTIn accordance with Chinas building codes, the vast majority of construction projects based on the Turkish side to the bottom after excavation carried out geological exploration, the general said solder detectors, to determine the basis of certain geological, uniformity depth, to see whether there is a local soft or too tough Geological conditions, in order to deal with in the foundation. Ever exploration of the solder used artificial way, but the presence of the high cost of exploration brazing, slow, not standards, unequal power, and many other shortcomings, and the majority of workers often meet up, will not achieve due results. The design of new electrical solder exploration of the biggest advantages is the design of new, small size, light weight, compact, heavy hammer will, hammerhead natural whereabouts, no other human factors, transportation convenient, shift-fast, safe, reliable, easy maintenance , simple operation, one will see. A single-phase power, efficiency is of a more than five times the solder, saving a lot of resources and cost effectively shorten the construction period. Exploration of new electrical solder machine has three main components: the electromagnetic hammer, and with self-locking of the foot. The course of their work are as follows: The chassis-placed to secure exploration and vertical with the ground, and then solder used hammers hammering exploration devices at the head of the hammer to a certain depth, and record the number of hammering, the final use of the equipment from the solder Exploration - Uprooted from the ground, completed a solder exploration work, then move to the next-filler for exploration solder points followed by brazing exploration.KEY WORDS：electromotion new type solder Exploration河北建筑工程学院毕业设计（论文）开题报告课题名称新型电动钎探机设计系别：机械工程系专业：机械设计制造及其自动化班级：学生姓名：学号：指导教师：课题来源导师课题课题类别工程设计一、论文资料的准备1、使用钎探机的目的、意义按照我国建筑规范，绝大部分建筑工程基础土方开挖后都要对槽底地质进行勘探，一般称钎探，以确定基础下一定深度内地质的均匀度，看是否有局部过硬或过软的地质情况，以便于地基处理。现在一般施行人工钎探，实际操作时，由至少两个人一组，一人扶钢钎，另一人双手托起10公斤的钎锤抬高约50公分后，使之自由落下锤击钢钎，然后再重复上述动作，一般每隔30公分计录一次捶击次数。每个点钎完后须人力用撬扛等将钢钎撬起退出，最后通过比较每个钎探点的捶击次数来判断地质的软硬程度和均匀程度。人力钎探存在劳动强度高、工效低、人为误差大的缺点，经常出现人力偷懒、作弊，使得钎探数据不可靠。尤其是大型、较大型工程，一个工程下来人工钎探点就得有数千甚至上万个，每个点捶击次数在数百次以上，非人海战术不行。虽然以前有人发明过钎探机专利，如申请号96241810（自动钎探机），93208202（气动钎探机），93230875（地基钎探机），但其多采用电磁锤、气动锤、弹簧储能锤等工作原理，结构较为复杂，实用性差，一直没有产业化。目前市场上还没有发现理想的能够代替人力钎探的机械。随着人力成本的逐渐增高，从经济角度和节省人力考虑，开发和使用机械化的钎探方式势在必行，本设计正是适应了这种市场需求。2、人工钎探的缺点：钎探验槽是建筑施工必不可少的一项地基检测工作，以往一般采用人工钎探的方式进行，但是人工钎探存在费用高、速度慢、不标准、力量不均等诸多弊端，且多数工人往往应付了事，起不到应有的效果。3、全自动钎探机优点：全自动地基钎探机是建筑施工验槽专用，是替代人工打钎的思想专用设备，结束了人工钎探的历史，并且符合国家“轻便触探规范”要求，可精确测定地基载力，质的均匀性、地下洞的功能等。全自动钎探机最大的优点是智能测定数据精确度高，锤重一定，锤头自然下落，无其他人为因素。它设计构思新颖，体积小，重量轻，结构紧凑，运输方便，移机快捷，安全可靠，便于维修，操作简单，一看便会。省人省力（一人可操作多台），采用单相电源，工作效率是人工打钎的五倍以上，可节省大量的人力物力及所需费用，有效缩短工期。4、全自动钎探机遥市场前景：1）、一般建筑工程队自备1-3台机器，可满足承揽工程的需要；2）、通过购买机器组成专业的钎探施工队，专门承揽钎探工程，这种模式将很有发展前途。广大建筑单位可以购买自己使用，也可购买后自行办理出租业务。小型建筑施工电动钎探机，包括底架、钎杆、立柱、钎锤、传动装置、提升装置、行走装置及相关电路，其特征在于底架上固联有两立柱，两立柱内设置有移动框架、钎锤，移动框架上安装有传动装置、顶架，顶架上设置有提升装置，底架活动联接有行走装置。基底钎探就是基础开挖达到设计承载力土层后，对基底下面检查是否存在墓穴、坑洞等现象，一般钎探采用25钢筋做成1.5米左右高的钎子，从基坑内部按照一定的距离（1米左右或者根据实际情况确定）依次钎探，具体方法：用锤子自由落下捶击钎子顶部，每个点自由落锤30次，然后记录捶击每次钎子沉入土中的深度，如果每次沉入度都比较正常数值悬殊不大，就说明基底比较正常。一般情况下，在基槽验收时，勘探单位会根据土质情况要求做不做钎探。地基钎探机是一种建筑钎探用的电动机械设备，它主要由电磁锤、控制器、锁钎器、拔钎器、小车及钢钎等组成。打击功恒定，能自动记录打锤次数，从设备上保证了钎探作业的准确性，可为设计施工提供可靠依据，也可用于评价地质承载力。它还具有灵活方便、操作简单、可减轻工人劳动强度、提高工作效率等优点，改变了钎探作业的落后状态。二、本课题的目的（重点及创新点）毕业设计是工科大学生完成学业中最重要的实践环节，是将在大学学到的理论知识系统化、条理化、实用化最关键的一环。通过本毕业设计培养学生综合运用所学的基础理论、专业知识和基本技能，提高分析与解决实际问题的能力、较复杂工程计算的工作能力、计算机绘图与手工绘画相结合的工程图绘制能力。掌握一般机械机构的设计思路、方法和步骤，掌握常用工程材料的性能和选配能力，尽快完成学生到工程技术人员的过渡。通过对新型电动钎探机的总体设计以及机械系统、电力系统的设计，对新型电动钎探机的工作原理、传动机构等进行掌握、理解。使其满足工作职能要求来完成新型电动钎探机各部分的设计。在满足操作简便、安全、外观、经济上的要求的情况下，做到和生产实际相结合，不要做没用又耗费大的产品。重点：本课题分两个部分：新型电动钎探机的总体设计和电力系统设计。该机构主要由探杆、电磁锤头、计数装置、控制装置、探杆起拔装置等组成。对总体设计需对新型电动钎探机的工作原理、各机构之间关系、各零、部件组成及关系进行掌握。创新点：新型电动钎探机主要由机械系统、电力系统两大部分组成。本钎探机以电力为动力装置，相对传统的钎探机更符合节约人力、人性化作业的观点，而且其自动化程度要有所提高，而且能耗小，效率高，并且操作方便。三、主要内容、研究方法、研究思路钎探机的设计主要包括总体设计、机械系统的设计和电力系统的设计。本设计是原有钎探设备的替代产品，主要由探杆、电磁锤头、计数装置、控制装置、探杆起拔装置等组成。（1）、根据工作要求及设计要求确定其工作原理，选择机构和传动方式。1. 由工作原理确定新型电动钎探机的基本构成和总体布局，主要零、部件的基本结构形式；2. 新型电动钎探机的机械系统和电力系统各采用何种传动方式；（2）、初步确定主机、主要元件或构件的基本参数和技术性能，如功率、承载、速度、行程或调节幅度、外形尺寸等。在运动分析的基础上进行动力分析，确定各机构各部分传递的功率、转矩和力的大小，根据这些数据和使用要求进行强度、刚度、发热效率等方面的计算或校核。（3）、通常提出几种不同方案，从技术和设计两个方面比较论证，选择最理想的，即在考虑满足职能要求的同时，要注意取得较好的经济效果，使设计出的装备成本低，功率消耗及维修费用少，能满足给定的生产效率。（4）、系列标准及选用，焊接操作机的零件有良好的加工工艺性能，合理选用原材料，尽量采用标准化的零部件。四、总体安排和进度（包括阶段性工作内容及完成日期）五、主要参考文献【1】董刚李建功潘凤章主编.机械设计（第三版）北京：机械工业出版社1998【2】成大先主编.机械设计图册北京：化学工业出版社 1997【3】蔡春源主编. 机电液设计手册北京：机械工业出版社 1997【4】徐灏主编.新编机械设计师手册北京：机械工业出版社1995【5】朱喜林张代治主编.机电一体化设计基础北京：科学出版社 2004【6】求是科技编著.PLC应用开发技术与工程实践北京：人民邮电出版社 2005【7】雷天觉主编.液压工程手册北京：机械工程出版社 1990【8】孙桓陈作模主编.机械原理（第六版）北京：高等教育出版社 2001【9】王爱玲主编.现代数控机床北京：国防工业出版社 2003【10】赵如福主编.金属机械加工人员手册（第三版）上海科学技术出版社 1990【11】齐麟张亚雄黎上威董学朱胡松春编著蜗杆传动设计（上、下册）北京：机械工业出版社 1987【12】齿轮手册编委会编著齿轮手册（上、下册）北京：机械工业出版社 1990【13】现代机械传动手册编委会编著现代机械传动手册北京：机械工业出版社 1995【14】郭爱莲主编.新编机械工程技术手册经济日报出版社 1991【15】杨公源主编.机电控制技术及应用北京：电子工业出版社 2005【16】袁任光编著.可编程序控制器选用手册北京：机械工业出版社 2002【17】饶振纲王勇卫编著.滚珠丝杠副及自锁装置北京：国防工业出版社 1990 【18】陆玉何在洲佟延伟主编.机械设计课程设计（第三版）北京：机械工业出版社 1999【19】数字化手册系列（软件版）编写委员会编著.机械设计手册（软件版）R2.0北京：机械工业出版社 1999指导教师意见：指导教师签名：日期：教研室意见：教研室主任签名：日期：系意见：系领导签名：日期：系盖章毕业设计（论文）完成进度计划表序号起止日期计划完成内容实际完成情况检查人签名检查日期12345678910前言钎探机的常识和技术现状人工钎探的缺点全自动钎探机优点全自动钎探机的市场前景钎探机工作过程和机械构造工作过程机械构造放钎装置锤钎装置起钎装置辅助装置钎探的工艺标准范围施工准备操作工艺工艺流程就位打钎质量标准成品保护应注意的质量问题质量记录总体设计概述总的设计原则设计任务设计目的设计方案选择方案一方案二选择结果设计题目分析及设计思想设计主参数及机构类型确定探杆长度的确定探杆直径与材料的确定电磁锤头的质量与提升高度主要部件设计电磁锤设计原理电磁锤外壳与线圈设计直线电机的分类扁平型直线电机圆筒型直线电机圆盘型直线电机圆弧型电机圆筒型直线电机的结构直线电机特性计算推力的计算推力计算公式式中各项意思式中各项数据的计算锁钎器设计锁钎器工作原理自锁的原理平面自锁的条件斜面的自锁条件对自锁装置的要求锁钎器结构设计锁钎器设计需要满足的要求锁钎器的工作过程锁钎器主要零件设计弹簧设计选择材料计算弹簧钢丝直径弹簧圈数n验算弹簧初压力极限工作应力极限工作载荷进行结构设计节距P自由高度总圈数辅助机构设计底架设计底架结构设计起钎机构设计土压力计算合力地基土重度底架结构校核销轴计算销轴抗弯强度验算销轴抗剪强度计算销孔拉板的计算销孔壁承压应力验算销孔拉板的强度计算轴心受压构件的计算控制系统设计钎探机的使用钎探机使用前的准备钎探的使用钎探机调整不同探杆直径的调整地面不平时钎探机的调整第1章前言1.1钎探机的常识和技术现状按照我国建筑规范，绝大部分建筑工程基础土方开挖后都要对槽底地质进行勘探，一般称钎探，以确定基础下一定深度内地质的均匀度，看是否有局部过硬或过软的地质情况，以便于地基处理。现在一般施行人工钎探，实际操作时，由至少两个人一组，一人扶钢钎，另一人双手托起10公斤的钎锤抬高约50公分后，使之自由落下锤击钢钎，然后再重复上述动作，一般每隔30公分计录一次捶击次数。每个点钎完后须人力用撬扛等将钢钎撬起退出，最后通过比较每个钎探点的捶击次数来判断地质的软硬程度和均匀程度。人力钎探存在劳动强度高、工效低、人为误差大的缺点，经常出现人力偷懒、作弊，使得钎探数据不可靠。尤其是大型、较大型工程，一个工程下来人工钎探点就得有数千甚至上万个，每个点捶击次数在数百次以上，非人海战术不行。虽然以前有人发明过钎探机专利，如申请号96241810（自动钎探机），93208202（气动钎探机），93230875（地基钎探机），但其多采用电磁锤、气动锤、弹簧储能锤等工作原理，结构较为复杂，实用性差，一直没有产业化。目前市场上还没有发现理想的能够代替人力钎探的机械。随着人力成本的逐渐增高，从经济角度和节省人力考虑，开发和使用机械化的钎探方式势在必行，本设计正是适应了这种市场需求。1.2人工钎探的缺点与自动钎探机优点钎探验槽是建筑施工必不可少的一项地基检测工作，以往一般采用人工钎探的方式进行，但是人工钎探存在费用高、速度慢、不标准、力量不均等诸多弊端，且多数工人往往应付了事，起不到应有的效果。自动地基钎探机是建筑施工验槽专用，是替代人工打钎的思想专用设备，结束了人工钎探的历史，并且符合国家“轻便触探规范”要求，可精确测定地基载力，质的均匀性、地下洞的功能等。自动钎探机最大的优点是智能测定数据精确度高，锤重一定，锤头自然下落，无其他人为因素。它设计构思新颖，体积小，重量轻，结构紧凑，运输方便，移机快捷，安全可靠，便于维修，操作简单，一看便会。省人省力（一人可操作多台），采用单相电源，工作效率是人工打钎的五倍以上，可节省大量的人力物力及所需费用，有效缩短工期。1.3钎探机的市场前景1）、一般建筑工程队自备1-3台机器，可满足承揽工程的需要；2）、通过购买机器组成专业的钎探施工队，专门承揽钎探工程，这种模式将很有发展前途。广大建筑单位可以购买自己使用，也可购买后自行办理出租业务。小型建筑施工电动钎探机，包括底架、钎杆、电磁锤、锁钎器、起钎器、行走装置及相关电路。起钎器安装在行走装置上，用连杆与行走装置连为一体，起钎器的中心穿入探杆，锁钎器可自由地锁住在钢钎的任何位置。锁钎器的上部托住电磁锤基底钎探就是基础开挖达到设计承载力土层后，对基底下面检查是否存在墓穴、坑洞等现象，一般钎探采用25钢筋做成1.5米左右高的钎子，从基坑内部按照一定的距离（1米左右或者根据实际情况确定）依次钎探，具体方法：用锤子自由落下捶击钎子顶部，每个点自由落锤30次，然后记录捶击每次钎子沉入土中的深度，如果每次沉入度都比较正常数值悬殊不大，就说明基底比较正常。一般情况下，在基槽验收时，勘探单位会根据土质情况要求做不做钎探。钎探机是一种建筑钎探用的电动机械设备，它主要由电磁锤、控制器、锁钎器、拔钎器、小车及钢钎等组成。打击功恒定，能自动记录打锤次数，从设备上保证了钎探作业的准确性，可为设计施工提供可靠依据，也可用于评价地质承载力。它还具有灵活方便、操作简单、可减轻工人劳动强度、提高工作效率等优点，改变了钎探作业的落后状态。1.4钎探机工作过程和机械构造1.4.1工作过程一般的人工钎探有放钎、锤钎、起钎三个过程，相应的钎探机的主要构造有放钎装置、锤钎装置与起钎装置。此外，还有许多辅助的装置来保证上述三项工作的完成，主要包括控制器、限位开关等辅助装置。钎探机具体的工作过程如下：用放钎器把探杆放置稳当，并与地面垂直，然后利用锤钎装置锤击探杆头部，锤入一定的深度，并记录锤击次数，最后利用起钎设备把探杆从地下拔起，完成一次钎探工作，然后移动放钎器到下一钎探点接着进行钎探。1.4.2机械构造钎探机的基本构造有放钎装置、锤钎装置与起钎装置。1.底架所谓的底架，就是把探杆固定在与地面垂直的角度，便于锤钎装置锤击探杆，一般钎探机的放钎装置与行走机构合为一体，便于移动。2.锤钎装置锤钎装置能够在一定锤击力与一定的高度下完成锤钎工作，工作精确，效率高，能够很好的完成钎探工作。常见的锤钎装置有液压式、机械式与电磁式。3.起钎装置在锤钎工作完成后，需用起钎装置把锤进地面的探杆拔起，常见的起钎装置按动力的不同，可分为液压起钎、机械起钎与人工起钎。液压起钎工作稳定，效率高，但结构复杂，成本较高。机械起钎与人工起钎一般利用杠杆原理，使用简单的机械将探杆从地面拔起。4.辅助装置钎探机的辅助装置主要有控制器与移动机构，控制器主要控制电路的开关与保护，并准确的记录锤击次数。移动机构主要便于钎探机在钎探完毕时便于向下一钎探点移动。1.5钎探的工艺标准1 范围本工艺标准适用于建筑物或构筑物的基础、坑（槽）底基上质量钎探检查。 2 施工准备 2.1 材料及主要机具 2.1.1 砂：一般中砂。 2.1.2 主要机具： 2.1.2.1 人工打钎：一般钢钎，用直径2225mm 的钢筋制成，钎头呈 60 度尖锥形状，钎长1.82.0m；810磅大锤。 2.1.2.2 机械打钎：轻便触探器（北京地区规定必用）。 2.1.2.3 其他：麻绳或铅丝、梯子（凳子）、手推车、撬棍（拔钢钎用）和钢卷尺等。 2.2 作业条件： 2.2.1 基土已挖至基坑（糟）底设计标高，表面应平整，轴线及坑（槽）宽、长均符合设计图纸要求。 2.2.2 根据设计图纸绘制钎探孔位平面布置图。如设计无特殊规定时，可按表1执行。2.2.3 夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。3 操作工艺 3.1 工艺流程3.2 按钎探孔位置平面布置图放线；孔位钉上小木桩或洒上白灰点。 3.3 就位打钎 3.3.1 人工打钎：将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钢钎的顶端；锤举高度一般为5070cm，将钎垂直打入土层中。 3.3.2 机械打钎：将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤距为50cm，把触探杆垂直打入土层中。3.4 记录锤击数。钎杆每打人士层30cm时，记录一次锤击数。钎探深度如设计无规定时，一般按表1-6执行。 3.5 拔钎：用麻绳或铅丝将钎杆绑好，留出活套，套内插入橇棍或铁管，利用杠杆原理，将钎拨出。每拔出一段将绳套往下移一段，依此类推，直至完全拔出为止。 3.6 移位：将钎杆或触探器搬到下一孔位，以便继续打钎。 3.7 灌砂：打完的钎孔，经过质量检查人员和有关工长检查孔深与记录无误后，即可进行灌砂。灌砂时，每填人 30cm 左右可用木棍或钢筋棒捣实一次。灌砂有两种形式，一种是每孔打完或几孔打完后及时灌砂；另一种是每天打完后，统一灌砂一次。3.8 整理记录：按钎孔顺序编号，将锤击数填人统一表格内。字迹要清楚，再经过打钎人员和技术员签字后归档。 3.9 冬、雨期施工： 3.9.1 基土受雨后，不得进行钎探。 3.9.2 基土在冬季钎探时，每打几孔后及时掀盖保温材料一次，不得大面积掀盖，以免基土受冻。 4 质量标准 4.1 保证项目：钎探深度必须符合要求，锤击数记录准确，不得作假。4.2 基本项目 4.2.1 钎位基本准确，探孔不得遗漏。4.2.2 钎孔灌砂应密实。 5 成品保护 5.1 钎探完成后，应作好标记，保护好钎孔，未经质量检查人员和有关工长复验，不得堵塞或灌砂。 6 应注意的质量问题 6.1 遇钢钎打不下去时，应请示有关工长或技术员：取消钎孔或移位打钎。不得不打，任意填写锤数。 6.2 记录和平面布置图的探孔位置填错： 6.2.1 将钎孔平面布置图上的钎孔与记录表上的钎孔先行对照，有无错误。发现错误及时修改或补打。 6.2.2 在记录表上用色铅笔或符号将不同的钎孔（锤击数的大小）分开。 6.2.3 在钎孔平面布置图上，注明过硬或过软的孔号的位置，把枯井或坟墓等尺寸画上，以便设计勘察人员或有关部门验槽时分析处理。 7 质量记录本工艺标准应具备以下质量记录：工程地质勘察报告。第2章总体设计2.1 概述总体设计是机械设计中极为关键的环节，它是对所设计的机械的总的设想，总体设计的成败，关系到整部机械的经济技术指标，直接决定了机械设计的成败。总体设计指导机构设计和部件设计的进行，一般由主任工程师（或总工程师）主持进行。在接受设计任务以后，应进行深入细致的调查研究，收集国内外同类机械的有关资料，了解其使用、生产、设计和科研情况，并进行分析和比较，制定总的设计原则，设计原则应当保证所设计机型符号有关的方针、政策，在满足使用要求的基础上，力求结构合理、技术先进、经济性好、寿命长。总的设计原则：1.遵守“三化”：零件标准化、产品系列化、部件通用化。2.采用“四新”：新技术、新结构、新材料、新工艺。3.满足“三好”：好制造、好使用、好维修。制定总则之后，便可以编制设计任务书，在调研的基础上，运用所学知识，从优选择总体方案，以确保设计的成功。制定总则之后，便可以编制设计任务书，在调研的基础上，运用所学知识，从优选择总体方案，以确保设计的成功。我的毕业设计是新型钎探机设计。由人力改为电力，减轻人的劳动强度,提高生产效率。2.2 设计任务设计内容：本设计是原有钎探设备的替代产品。主要由探杆、电磁锤头、控制装置、探杆起拔装置组成。设计要求：本设计要求结构合理，成本较低，满足工作性能，而且操作方便可靠。2.3 设计目的1培养学生综合应用所学理论知识和技能，分析和解决机械工程实际问题的能力，熟悉生产技术工作的一般程序和方法。 2培养学生懂得工程技术工作所必须的全局观念、生产观念和经济观念，树立正确的设计思想和严肃认真的工作作风。3培养学生调查研究，查阅技术言文献、资料、手册，进行工程计算、图样绘制及编写技术文件的能力。2.4 设计方案选择原钎探为人力钎探，劳动强度大，工作效率低。我计划选用电力代替人力。设计方案一：单相交流电动机通过链传动提升重锤高度，然后自由下落，锤击探杆。1电动机 2皮带 3皮带轮 4皮带 5皮带轮与链轮 6链条 7拨叉 8链轮 9重锤 10探杆优点：设计简单明了，容易控制，工作可靠，自动化程度高，可采用自动起钎装置。缺点：结构复杂，造价高，经济效益不好。设计方案二：使用电磁锤锤击探杆。1探杆 2电磁锤 3锁钎器优点：省去传动部件，结构简单，能源利用率高，工作效率高。缺点：自动化程度低，需机械起钎。经过比较，选择电磁锤为动力，考虑结构与经济性。2.5 设计题目分析及设计思想目前工程中钎探主要是人工钎探与机械钎探。人工钎探存在费用高、速度慢、不标准、力量不均等诸多弊端，且多数工人往往应付了事，起不到应有的效果。逐渐的会被机械钎探代替。机械钎探根据动力不同可分为机械式与电磁式。机械式的结构复杂，成本较高，但可实现自动化作业。电磁式的结构简单，成本低，需人工起钎。本设计采用电磁式，向小型上发展，成本低，适合中小型工程的地基钎探。2.6 设计主参数及机构类型确定2.6.1探杆长度的确定探杆长度主要取决于探杆打入地下的长度，如果太长，影响工作的稳定性，移动也不方便。探杆太短了，工作时数据就会不准确，影响钎探的质量，达不到钎探的目的。根据钎探的工艺标准，在打柱基需钎探1.5m2.0m，其它地基时需钎探1.5m。选取探杆长度为2.2m，符合所有的地基钎探，也不会因太长影响工作的稳定性。2.6.2探杆直径与材料的确定探杆的直径受电磁锤头打击力的影响，在保证探杆的压杆稳定的前提下，能够尽可能的减少与地面的摩擦力，采取合适的直径，按照钎探的工艺标准，一般选取直径为25mm的材料为Q235的钢筋，一端切削成锥度为60圆锥。2.6.3电磁锤头的质量与提升高度电磁锤头质量是工作效率高低的主要依据之一，采用质量较大的电磁锤头，可以在同样的锤击此次数下达到较深的深度，但是电磁锤头质量过大，使电磁锤的设计复杂化，同样也增加整机的质量，有违轻便的目的，根据钎探的工艺标准，一般使设计的电磁锤头为710kg，本设计选择为10kg。电磁锤头提升高度可以根据锤头的质量选择合适的高度，如选用的锤头质量大，可选择较小的高度，反之亦然。本设计选择高度为0.4m，取中间值。第3章主要部件设计3.1电磁锤设计3.1.1电磁锤设计原理本设计动力为电磁式，目前市场上还没有比较合适的电磁锤，因此需自行设计制造电磁锤。电磁锤实际上就是一个直线电机。直线电机是一种将电能直接转换成直线运动机械能，而不需要任何中间转换机构的传动装置。它可以看成是一台旋转电机按径向剖开，并展成平面而成，如图所示。图3.1 直线电机的转变过程由定子演变而来的一侧称为初级，由转子演变而来的一侧称为次级。在实际应用时，将初级和次级制造成不同的长度，以保证在所需行程范围内初级与次级之间的耦合保持不变。直线电机可以是短初级长次级，也可以是长初级短次级。考虑到制造成本、运行费用，目前一般均采用短初级长次级。直线电动机的工作原理与旋转电动机相似。以直线感应电动机为例：当初级绕组通入交流电源时，便在气隙中产生行波磁场，次级在行波磁场切割下，将感应出电动势并产生电流，该电流与气隙中的磁场相作用就产生电磁推力。如果初级固定，则次级在推力作用下做直线运动；反之，则初级做直线运动。直线电机的优点是：结构简单。反应速度快，灵敏度高，随动性好。容易密封，不怕污染，适应性强(由于直线电机本身结构简单，又可做到无接触运行，因此容易密封，各部件用尼龙浸渍后，采用环氧树脂加以涂封，这样它就不怕风吹雨打，或有毒气体和化学药品的侵蚀，在核辐射和液体物质中也能应用)。工作稳定可靠寿命长(直线电机是一种直接传动的特种电机，可实现无接触传递力，没有什么机械损耗，故障少，几乎不需要维修，又不怕振动和冲击)。额定值高(直线电机冷却条件好，特别是长次级接近常温状态，因此线负荷和电流密度可以取得很高)。有精密定位和自锁的能力(和控制系统相配合，可做到0.001mm的位移精度和自锁能力)。直线电机优点众多，一般使用在精确定位、噪音小、污染小的场合，因此，市场上生产的直线电机功率都比较小，且成本也较高，主要用在机械手、电动门、加速器、金属分离器、帘幕驱动等位置精度高，噪音污染小的场合，像钎探用的直线电机目前没有太符合要求的，因此需根据直线电机的原理，自行设计制造直线电机。3.1.2电磁锤线圈与内部构造设计直线电机的分类。直线电机按其结构型式主要可分为扁平型、圆筒型(或管型)、圆盘型和圆弧型四种。所谓扁平型直线电机，顾名思义，即为一种扁平的矩形结构的直线电机，它有单边型和双边型之分，分别如图3.2和图3.3所示。每种型式下又分别有短初级长次级或长初级短次级。所谓圆筒型直线电机，即为一种外形如旋转电机的圆柱形的直线电机，它的演变过程如图3.4所示。这种直线电机一般均为短切级长次级型式。在需要的场合，我们还将这种电机做成既有旋转运动又有直线运动的旋转直线电机，至于旋转直线的运动体既可以是初级，也可以是次级。所谓圆盘型直线电机，即该电机的次组是一个圆盘，不同型式的次级驱动圆盘次级做圆周运动，如图3.5所示。其初级可以是单边型也可以是双边型。直线圆盘电机虽然也做旋转运动，但它与普通旋转电机相比，具有如下些优点：(1)力矩与旋转速度可以通过多台初级组合的方式或通过初级在圆盘上的径向位置来调节。(2)无需通过齿轮减速箱就能得到较低的转速，因而电机噪声和振动很小。所谓圆弧型电机，如图3.6所示，它的运动型式是旋转运动，且与普通旋转电机非常接近，然而它与旋转电机相比也是具有如圆盘型直线电机那样的优点，圆弧型与圆盘型的主要区别，在于次级的型式和初级对次级的驱动点有所不同。经过几种形式的比较，本设计选择了圆筒形直线电机来做为电磁锤的设计。圆筒型直线电机的结构圆筒型直线电机的结构形式也比较多，目前应用较多的有一般圆筒型直线电机与窗式叠片处级圆筒型直线电机。如下图所示：对于图3.7的结构，其初级铁心由硅钢片加工成具有凹槽的若干圆环组成，初级绕组内导线组成饼式(即圆环式)，装配时将初级圆环铁心与饼式绕组交替叠放，次级采用低碳高磁铁管，为了提高单位体积产生的推力，往往又在铁管外覆盖一层12mm厚的铜皮或铝皮，或者在铁管上钳制铜环或浇铸铝环，成为复合磁极。对于这种形式的圆筒型直线感应电动机，整个饼式线圈都是有效边，因此，圆筒型电机不存在绕组端部，同理，它的次级绕组也不存在绕组端部，这就提高了绕组的利用率，这是圆筒型电机的优点。其次，圆筒型电机中一个饼式线圈的作用相当于扁平型电机单层绕组一条有效边(即半个线圈)的作用因此在设计计算时必须把饼式线圈的匝数作为每槽导体数处理。由于圆筒型电机不存在绕组端部，因此也就不存在横向边端效应。直线电机特性计算推力的计算在不考虑边端效应的情况下，圆筒型直线感应电动机的推力可用下式表示：参考书目17式中各项意思次级表面电阻，；次级电阻率；次级壁厚；初级表面电流，线圈匝数；初级电流；极距；电机作用面积，；筒型次级圆周长；筒型初级轴向长；同步速度；转差率；品质因数；式中各项数据的计算为次级电阻率，设计次级材料为铁，查表1得铁的，t为次级壁厚，设计电磁锤头为空心钢管，锤头内径为35mm，外径 =65mm。次级壁厚t=（-）/2=18.5mm为初级表面电流，由公式计算，其中N=7200，=0.026m，其中为铜的电阻率q电机每相槽数q=2m电机相数m=1圆盘形电机初级绕组平均直径=0.06mN初级绕组每相砸数N=1000槽满率=0.8，为初级铁心槽间距，=10mm 为槽宽，=20mm，初级槽深，=20mm=24.7=220/24.7=8.9A为极距，当为两相、多个线圈时，取与两个线圈相匹配的值，但是，由于外壳（铁）是磁通的去路和回路，所以等于定子长度，本设计选取极距=26mm。为电机作用面积，有公式计算，其中筒型次级圆周长，=169.56mm0.17m，为筒型初级轴向长为0.21m。为同步速度，为转差率，取=0.8为品质因数，有图3.9取G=1.2。 =电磁锤头质量小于354N，所以电磁锤设计合理，能够满足作业需要。3.2锁钎器设计3.2.1锁钎器工作原理锁钎器是利用机械的自锁原理，能够把电磁锤轻松的固定在探杆的任何一个位置，便于锤钎工作。锁钎器工作原理是机械的自锁原理，有些机械，就其结构情况分析，只要加上足够大的驱动力，按常理就应该能够沿着有效驱动力作用的方向运动，而实际上由于摩擦的存在，却会出现无论这个驱动力如何增大，也无法使它运动的现象，这种现象就叫做机械的自锁。自锁现象在机械工程中具有十分重要的意义。一方面，当我们设计机械时，为了使机械能够实现预期的运动，当然必须避免该机械在所需的运动方向发生自锁；另一方面，有些机械的工作又需要具有自锁的特性，例如手摇螺旋千斤顶，当转动手把将物体举起后，应保证不论物体的重量多大，都不能使驱动螺母反转，致使物体自行降落下来，这就是要求在物体重力下，必须具有自锁性自锁的原理首先研究一下运动平面的摩擦问题：如图3.10所示，在滑块上有一个与竖直方向成角的推力F。据力的分解原理，可将推力F分解为接触面的法向分力和切向分力因为，所以而阻止滑块运动的摩擦力式中为接触面间的滑动摩擦系数，N为法向压力，与大小相等，方向相反。法向压力N与摩擦力合成一总反作用力R，R与N之间夹角可由下式决定或式中称为摩擦角，这样，将代入上式，可得：可见，欲使滑块移动，必须使如果则则得：由此可知，当时，滑块是不会移动的，要想使滑块移动，推力F与垂直方向的倾斜角必须大于摩擦角。若，即推力F的倾斜角小于摩擦角时，无论推力F多大，滑块都不会移动，这种现象叫做自锁，使滑块产生自锁的条件叫自锁条件。其自锁条件为。再分析一下斜面的自锁条件：在图3.11a中，滑块放置在倾斜角为的斜面上，滑块与斜面间的摩擦系数为。垂直载荷F作用于滑块上。现在分别讨论这个滑块的受力情况。滑块沿斜面上升时：滑块在推力的推动下，沿斜面以速度匀速上升时，在滑块面上有一个总反力R阻止它上升。由力的平衡原理，可得一个封闭的力三角形（见图3.11，b），则推力为滑块沿斜面下滑时：大家知道，当斜面倾斜角足够大时，放在斜面上的重物就会自动下滑。如果减小斜面倾斜角，滑块下滑就逐渐困难；当倾斜角减到一定值后，滑块也就不再下滑了，这时无论作用在滑块的垂直载荷F有多大，它都不会自动下滑了在图3.12中，当滑块匀速下滑时，垂直载荷F变为推动力。而力则为防止滑块下滑的支持力，即工作阻力。而滑块下滑时的总压力为R。由封闭三角形可得：力就是当斜面升角为时，防止滑块下滑应作用于滑块上的水平力。如上所述，当角很小时，滑块就不会自动下滑，欲使其下滑，则必须施加一个与力方向相反的力，也就把水平力由阻止滑块下滑变为推动滑块下滑的力，即0亦即 0因为垂直载荷F不可能小于零，则只有13.164.2 控制系统设计控制系统主要作用是控制钎探机的开关与电路保护。电磁锤通电时，锤身在电磁推力的作用下向上运动，当锤身底座与锤心上部底座碰撞时，控制系统需断电，此时，锤身在重力作用下自由落下锤击锁钎器，同时电磁锤需在通电，重复上一次动作。为了实现以上动作，需使用限位开关，限位开关就是用以限定机械设备的运动极限位置的电气开关。这种开关有接触式的和非接触式的。接触式的比较直观，机械设备的运动部件上，安装上行程开关，与其相对运动的固定点上安装极限位置的挡块，或者是相反安装位置。当行程开关的机械触头碰上挡块时，切断了（或改变了）控制电路，机械就停止运行或改变运行。由于机械的惯性运动，这种行程开关有一定的“超行程”以保护开关不受损坏。接触式的限位开关比较直观，且对环境要求不高，因此选择接触式限位开关。在锤心上部底座处装一限位开关，当锤身底座碰到锤心上部底座的限位开关时，控制系统断电。另在锤身底部装一限位开关，当限位开关碰到锁钎器时，限位开关工作，控制系统给电磁锤供电，锤身在电磁推力作用下向上运动，完成一次钎探作业。此外，限位开关还具有保护作用，锁钎器带着探杆向下运动，当锁钎器底部与钎探机底架接触时，如此时钎探机继续工作，电磁锤锤击锁钎器，却带动底架向下运动，如不停止运动，容易损坏底架，因此需安装限位开关起到保护作用。第5章钎探机的使用5.1钎探机使用前的准备当地基挖好之后，为了检查施工现场进行钎探确定基础下一定深度内地质的均匀度，看是否有局部过硬或过软的地质情况，需进行地基钎探。根据钎探的工艺标准，对地基进行画点，用钎探机在画点上进行打钎。5.2钎探的使用施工地与钎探机准备完成后，即开始进行钎探工作，首先把底架中心与画点重合，把锁钎器放到底架上部，保证中心与底架中心对齐，然后把电磁锤放在锁钎器上面，保证电磁锤中心与锁钎器和底架中心对齐，最后把探杆从电磁锤中心穿入直至地面，固定好之后，手板起锁钎器分离拨叉，使锁钎器处于解锁状态，向上抬起锁钎器，同时带动电磁锤向上移动，移动70cm左右，松开锁钎器分离拨叉，锁钎器处于自锁状态。打开电磁锤电源控制开
