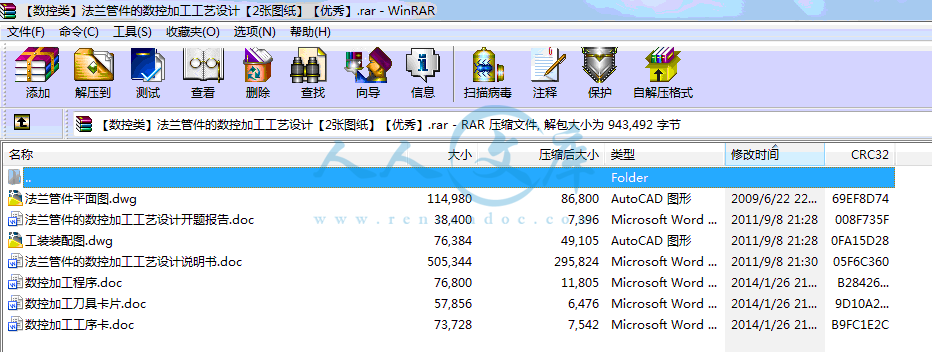

资源目录

【数控类】法兰管件的数控加工工艺设计【2张图纸】【优秀】.rar

法兰管件的数控加工工艺设计说明书.doc---(点击预览)

法兰管件的数控加工工艺设计开题报告.doc---(点击预览)

法兰管件平面图.dwg---(点击预览)

数控加工程序.doc---(点击预览)

数控加工工序卡.doc---(点击预览)

数控加工刀具卡片.doc---(点击预览)

工装装配图.dwg---(点击预览)

压缩包内文档预览：(预览前20页/共40页)

编号：419322 类型：共享资源大小：454.67KB 格式：RAR 上传时间：2015-03-24 上传人：上*** IP属地：江苏

30
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 法兰管件数控加工工艺设计图纸

资源描述：

法兰管件的数控加工设计

40页 9800字数+说明书+数控加工程序+开题报告+工序卡+刀具卡片+2张CAD图纸【详情如下】

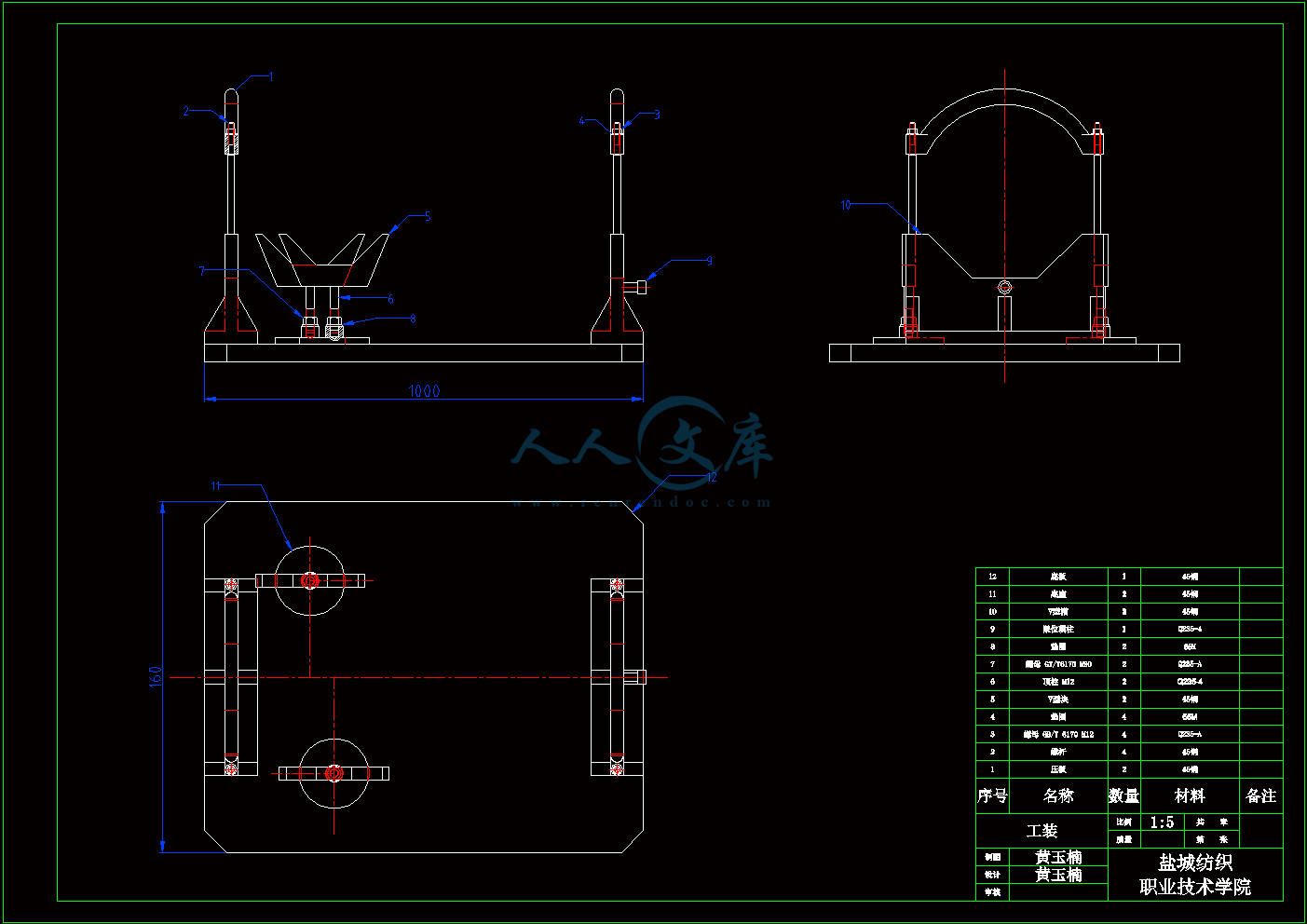

工装装配图.dwg

数控加工刀具卡片.doc

数控加工工序卡.doc

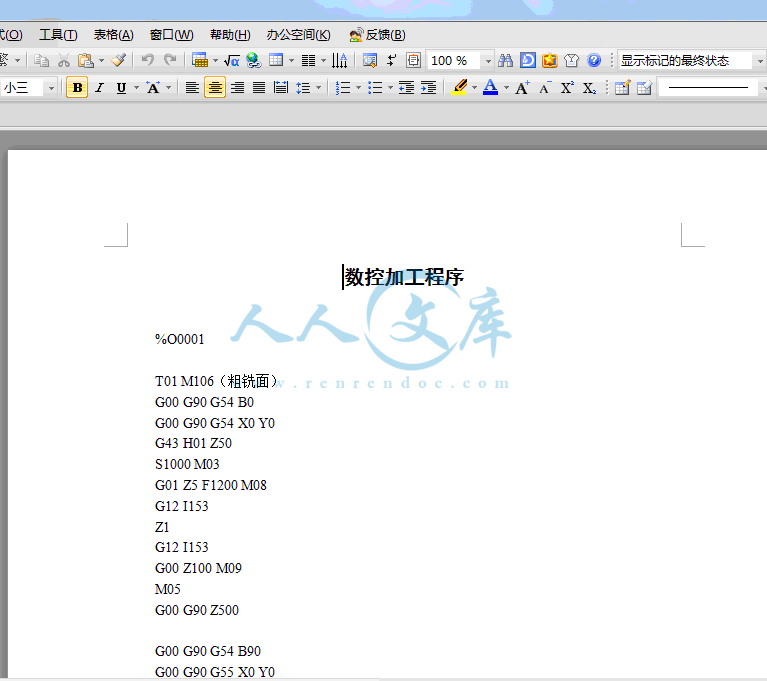

数控加工程序.doc

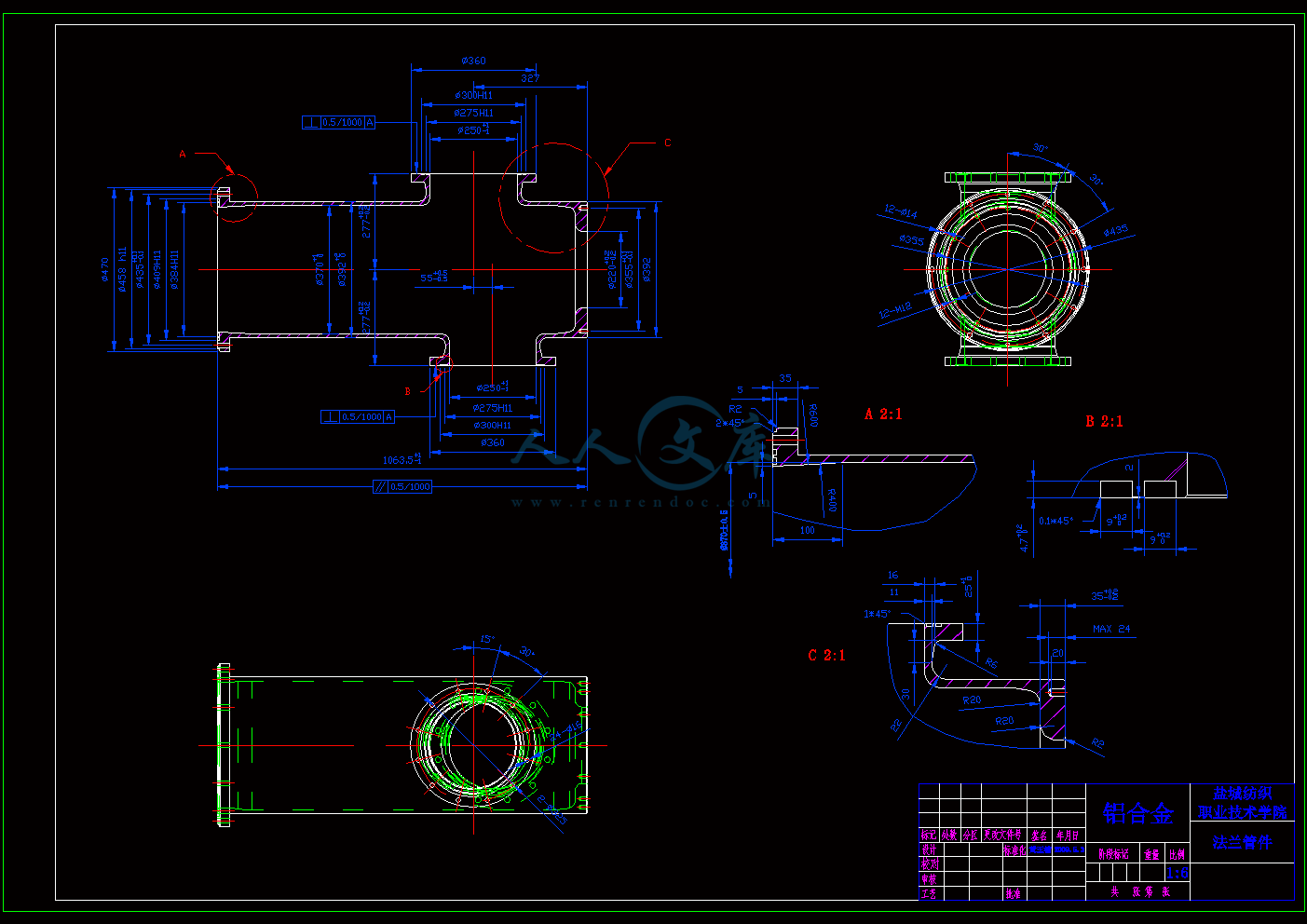

法兰管件平面图.dwg

法兰管件的数控加工工艺设计开题报告.doc

法兰管件的数控加工工艺设计说明书.doc

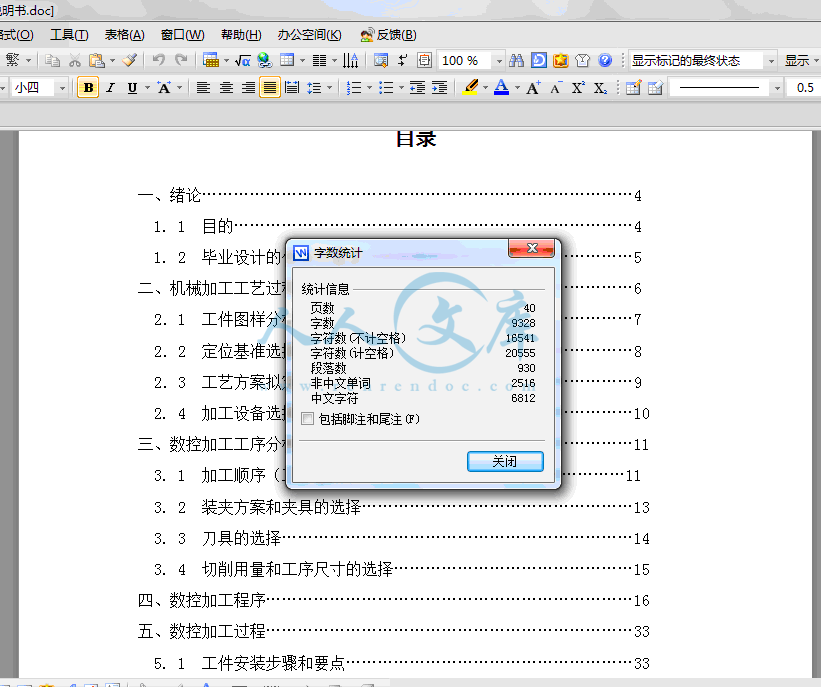

一、绪论………………………………………………………………………4

1. 1 目的…………………………………………………………………4

1. 2 毕业设计的任务和要求……………………………………………5

二、机械加工工艺过程分析…………………………………………………6

2．1 工件图样分析………………………………………………………7

2．2 定位基准选择………………………………………………………8

2．3 工艺方案拟定………………………………………………………9

2. 4 加工设备选择………………………………………………………10

三、数控加工工序分析………………………………………………………11

3. 1 加工顺序（工步顺序）……………………………………………11

3. 2 装夹方案和夹具的选择……………………………………………13

3. 3 刀具的选择…………………………………………………………14

3. 4 切削用量和工序尺寸的选择………………………………………15

四、数控加工程序……………………………………………………………16

五、数控加工过程……………………………………………………………33

5. 1 工件安装步骤和要点………………………………………………33

5. 2 刀具尺寸的输入……………………………………………………33

5. 3 找基准………………………………………………………………33

5. 4 工件立体图…………………………………………………………34

六、结论………………………………………………………………………35

七、致谢………………………………………………………………………37

八、参考文献…………………………………………………………………38

附表1数控加工工序卡………………………………………………………39

附表2数控加工工序卡………………………………………………………40

附表3数控加工工序卡………………………………………………………41

附表4数控加工刀具卡………………………………………………………42

附表5数控加工刀具卡………………………………………………………43

中文摘要：

加工中心由于备有刀库并能自动更换刀具，使得工件在一次装夹中可以完成多工序的加工。加工中心一般不需要人为干预，当机床开始执行程序后，它将一直运行到程序结束。加工中心还赋予了专业化车间一些诸多优点，如：降低机床的故障率，提高生产效率，提高加工精度，削减废料量，缩短检验时间，降低刀具成本，改善库存量等。由于加工中心的众多优势，所以它深受全球制造企业的青睐。

法兰，又叫法兰盘或突缘，使管子与管子相互连接的零件，连接于管端。法兰上有孔眼，可穿螺栓，使两法兰紧连。法兰间用衬垫密封。法兰管件指带有法兰的管件。它可由浇铸而成，也可由螺纹连接或焊接构成。法兰联接由一对法兰、一个垫片及若干个螺栓螺母组成。

关键词：加工中心、法兰管件

外文翻译：CNC Machining Center with a knife as a result of the Treasury and can automatically replace the tool, the workpiece in a fixture to be completed in multi-processing processes. Processing centers do not require human intervention, when the machine after the beginning of the implementation process, it will have to run to the end of the process. CNC Machining Center workshop also gives some of the many advantages of specialization, such as: machine tools to reduce the failure rate, increase productivity, improve processing accuracy, reduce the waste volume and shorten the test time, lower tool costs and improve inventory and so on. Processing center as a result of the many advantages it by the favor of global manufacturing enterprises. Flange, also known as process flange or edge, so that the pipe and pipe parts connected to each other, connected to pipe end. There are hole flange can be bolted to wear so that the two flange abuts. With liner sealing flange between. Flanged pipe fittings refers to the pipe with a flange. It can be cast from, but also may pose a thread connection or welding. Flange connected by a flange, a gasket and nut composed of a number of bolts.

Key words： CNC machining center、langed pipe fittings

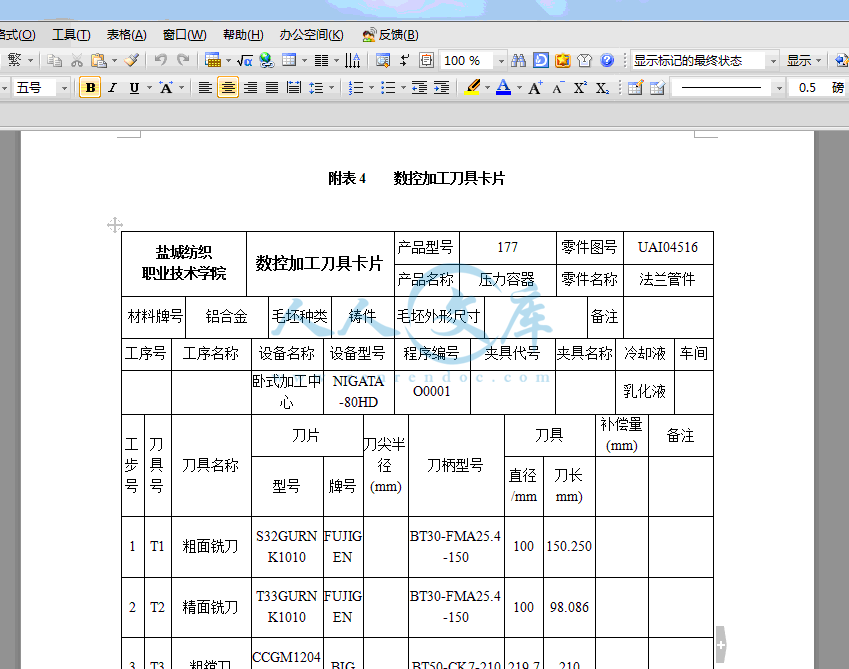

内容简介：: 盐城纺织职业技术学院毕业设计说明书附表4 数控加工刀具卡片盐城纺织职业技术学院数控加工刀具卡片产品型号177零件图号UAI04516产品名称压力容器零件名称法兰管件材料牌号铝合金毛坯种类铸件毛坯外形尺寸备注工序号工序名称设备名称设备型号程序编号夹具代号夹具名称冷却液车间卧式加工中心NIGATA-80HDO0001乳化液工步号刀具号刀具名称刀片刀尖半径(mm)刀柄型号刀具补偿量(mm)备注型号牌号直径/mm刀长mm)1T1粗面铣刀S32GURNK1010FUJIGENBT30-FMA25.4-150100150.2502T2精面铣刀T33GURNK1010FUJIGENBT30-FMA25.4-15010098.0863T3粗镗刀CCGM120408FLABIGBT50-CK7-210219.72104T4精镗刀TCGT110204FLABIGBT50-CK7-2102202105T5粗镗刀CCGM120408FLABIGBT50-CK7-210249.72106T6精镗刀CCGM120408FLABIGBT50-CK7-2102502107T8粗镗刀CCGM120408FLAGIGBT50-CK7-210360.22108T10精镗刀CCGM120408FLABIGBT50-CK7-210360.5210910T12中心钻D20*130L*90KLTBT50-ER32-10020195.23211T13钻头D10.2*130L*118KLTBT50-ER32-10010.2216.475编制黄玉楠审核批准共 2 页第 1 页附表5 数控加工刀具卡片盐城纺织职业技术学院数控加工刀具卡片产品型号177零件图号UAI04516产品名称压力容器零件名称法兰管件材料牌号毛坯种类铸件毛坯外形尺寸备注工序号工序名称设备名称设备型号程序编号夹具代号夹具名称冷却液车间卧式加工中心卧式加工中心NIGATA-80HDO0001乳化液工步号刀具号刀具名称刀片刀尖半径(mm)刀柄型号刀具补偿量(mm)备注型号牌号直径/mm刀长mm)12T14钻头D15.8*130L*118KLTBT50-ER32-10015.8204.89313T15钻头D15.8*130L*118KLTBT50-ER32-10013.8258.13214T16粗立铣刀D8*3T*60LKLTBT50-ER32-1008185.0131516T17精立铣刀D8*3T*60LKLTBT50-ER32-1008124.00317T18立铣刀D20*3T *100LKLTBT50-ER32-10020165.30218T19丝锥HC14136L33 -12.0VARGUSBT50-ER32-100147.49319T20铰刀D16*50*6T *170LKLTER32-1616H8220.45820T21铰刀D14*45*8T*155LKLTER32-1414H8202.35521T2245倒角刀ADNT160308日立SSK-2020-130L196.81722T23内R2刀D10*60*D14KLTBT50-ER32-1507.573196.604编制黄玉楠审核批准共 2 页第 2 页- 1 -盐城纺织职业技术学院毕业设计说明书附表1 数控加工工序卡盐城纺织职业技术学院数控加工工序卡片产品型号177零件图号UAI04516产品名称压力容器零件名称法兰管件材料牌号铝合金毛坯种类铸件毛坯外形尺寸备注设备名称设备型号程序编号夹具代号夹具名称冷却液车间卧式加工中心NIGATA-80HDO0001专用夹具乳化液工步号工步内容刀具号刀具量具及检具主轴转速（r/min）切削速度（m/min）进给速度（mm/r）背吃刀量（mm）备注1粗铣右端面、上法兰面、左法兰面、下法兰面留1mm余量T1铣刀100012002精铣右端面、上法兰面、左法兰面、下法兰面至尺寸T2铣刀200012003粗镗右端面2200.2孔至219.7深50T3镗刀内径千分表5001004精镗右端面2200.2孔至尺寸深50T4镗刀内径千分表5001005粗镗上、下法兰面2501尺寸至249.7深85T5镗刀内径千分表5001006精镗上、下法兰面2501至尺寸深85T6镗刀内径千分表5001007粗镗左法兰面360孔至360.2T8镗刀内径千分表5001008精镗左法兰面360至尺寸T10镗刀内径千分表500100编制黄玉楠审核批准共3页第1页附表2 数控加工工序卡盐城纺织职业技术学院数控加工工序卡片产品型号177零件图号UAI04516产品名称压力容器零件名称法兰管件材料牌号铝合金毛坯种类铸件毛坯外形尺寸备注设备名称设备型号程序编号夹具代号夹具名称冷却液车间卧式加工中心NIGATA-80HDO0001专用夹具乳化液工步号工步内容刀具号刀具量具及检具主轴转速（r/min）切削速度（m/min）进给速度（mm/r）背吃刀量（mm）备注9钻右端面M12螺纹孔的中心孔深3mmT12钻头100030010钻上法兰面、左法兰面、下法兰面16H8和14H8的圆柱孔中心孔深3mmT12钻头100030011钻右端面M12螺纹孔的底孔深度23至尺寸T13钻头游标卡尺150030012钻上、下法兰面16H8圆柱孔至15.8T14钻头游标卡尺150030013钻左法兰面14H8圆柱孔至13.8T15钻头游标卡尺150030014粗铣右端面、上法兰面、左法兰面、下法兰面密封槽至宽8深4.3T16铣刀游标卡尺200060015精铣右端面、上法兰面、左法兰面、下法兰面密封槽至尺寸T17铣刀通止规、深度千分尺2000600编制黄玉楠审核批准共3页第2页附表3 数控加工工序卡盐城纺织职业技术学院数控加工工序卡片产品型号177零件图号UAI04516产品名称压力容器零件名称法兰管件材料牌号铝合金毛坯种类铸件毛坯外形尺寸备注设备名称设备型号程序编号夹具代号夹具名称冷却液车间卧式加工中心NIGATA-80HDO0001专用夹具乳化液工步号工步内容刀具号刀具量具及检具主轴转速（r/min）切削速度（m/min）进给速度（mm/r）背吃刀量（mm）备注16铣上法兰面、左法兰面、下法兰面密封槽筋深0.2至尺寸T17铣刀深度千分尺200060017铣左法兰面458h11外圆台阶至尺寸T18铣刀游标卡尺200060018攻右端面M12螺纹深20T19丝锥螺纹通止规120019铰上法兰面、下法兰面16H8孔至尺寸T20铰刀通止规15010020铰左法兰面14H8孔至尺寸T21铰刀通止规15010021倒上法兰面密封槽0.1*45、左法兰面外圆台阶2*45、左法兰密封槽0.1*45、下法兰密封槽0.1*45T2245倒角刀倒角尺2000120022倒右端面内孔和左法兰面内孔R2T23R弧铣刀R规180200编制黄玉楠审核批准共3页第3页- 3 -数控加工程序 %O0001 T01 M106（粗铣面）G00 G90 G54 B0 G00 G90 G54 X0 Y0G43 H01 Z50S1000 M03G01 Z5 F1200 M08G12 I153Z1 G12 I153G00 Z100 M09M05G00 G90 Z500 G00 G90 G54 B90G00 G90 G55 X0 Y0 G43 H01 Z50 S1000 M03G01 Z10 F1200 M08 G12 I153Z5 G12 I153Z1 G12 I153G00 Z100 M09M05G00 G90 Z500 G00 G90 G54 B180 G00 G90 G56 X0 Y0 G43 H01 Z50S1000 M03 G01 Z5 F1200 M08G12 I210Z1 G12 I210G00 Z100 M09M05G00 G90 Z500 G00 G90 G54 B270 G00 G90 G57 X0 Y0 G43 H01 Z50 S1000 M03G01 Z10 F1200 M08 G12 I153Z5 G12 I153Z1 G12 I153G00 Z500 M09M05G00 G91 G28 X0 T02 M106 (精铣面)G00 G90 G54 B0 G00 G90 G54 X0 Y0 G43 H2 Z50 S2000 M03 G01 Z0 F1200 M08G12 I153G00 G90 Z500 M09M05G00 G90 G54 B90G00 G90 G55 X0 Y0 G43 H2 Z50S2000 M03 G01 Z0 F1200 G12 153G00 G90 Z500 M09 M05 G00 G90 G54 B180 G00 G90 G56 X0 Y0 G43 H2 Z50 S2000 M03G01 Z0 F1200 M08G12 I210G00 G90 Z500 M09 M05 G00 G90 G54 B270 G00 G90 G57 X0 Y0 G43 H2 Z50 S2000 M03G01 Z0 F1200 M08G12 I153G00 G90 Z500G00 G91 G28 X0 M09M05G00 G91 G28 X0 T03 M106 (粗镗220孔)G00 G90 G54 B0 G00 G90 G54 X0 Y0G43 H3 Z50 S500 M03 G98 G81 R10 Z-50 F100 M08 G00 G80 Z500 M09 M05G00 G91 G28 X0 T04 M106（精镗220孔）G00 G90 G54 B0 G00 G90 G54 X0 Y0 G43 H4 Z50S500 M03G98 G81 R10 Z-50 F100 M08 G00 G80 Z500 M09M05G00 G91 G28 X0 T05 M106(粗镗250孔)G00 G90 G54 B90G00 G90 G55 X0 Y0G43 H5 Z50 S500 M03G98 G81 R10 Z-85 F100 M08 G00 G80 Z500 M09 M05 G00 G90 G54 B270 G00 G90 G57 X0 Y0G43 H5 Z50S500 M03G98 G81 R10 Z-85 F100 M08G00 G80 Z500 M09 M05G00 G91 G28 X0 T06 M106（粗镗250孔）G00 G90 G54 B90G00 G90 G55 X0 Y0G43 H6 Z50 S500 M03G98 G81 R10 Z-85 F100 M08G00 G80 Z500 M09M05G00 G90 G54 B270G00 G90 G57 X0 Y0G43 H60 Z50S500 M03G98 G81 R10 Z-85 F100 M08G00 G80 Z500 M09M05G00 G91 G28 X0 T08 M106 (粗镗360孔)G00 G90 G54 B0 G00 G90 G54 X0 Y0G43 H8 Z50 S500 M03 G98 G81 R10 Z-50 F100 M08 G00 G80 Z500 M09 M05G00 G91 G28 X0 T10 M106（精镗360孔）G00 G90 G54 B0 G00 G90 G54 X0 Y0 G43 H10 Z50S500 M03G98 G81 R10 Z-50 F100 M08 G00 G80 Z500 M09M05G00 G91 G28 X0 T12 M106（点孔）G00 G90 G54 B0 G00 G90 G54 X0 Y0 G43 H12 Z50S1000 M03G98 G81 R10 Z-3 K0 F300 M08X177.5 Y0X153.72 Y-88.75X88.75 Y-153.72X0 Y-177.5 X-88.75 Y-153.72X-153.75 Y-88.75X-177.5 Y0X-153.72 Y88.75X-88.75 Y153.72X0 Y177.5X88.75 Y153.72X153.752 Y88.75G00 G80 Z500M09 M05 G00 G90 G54 B90G00 G55 G90 X0 Y0 G43 H12 Z50S1000 M03G98 G81 R10 Z-3 K0 F300 M08X156.9629 Y-42.0581X114.9049 Y-114.9049X42.0581 Y-156.9629X0 Y-162.5X-42.0581 Y-156.9629X-114.9049 Y-114.9049X-156.9629 Y-42.0581X-162.5 Y0X-156.9629 Y42.0581X-114.9049 Y114.9049X-42.0581 Y156.9629X0 Y162.5X42.0581 Y156.9629X114.9049 Y114.9049X156.9629 Y42.0581G00 G80 Z500 M09M05G00 G90 G54 B180G00 G90 G56 X0 Y0G43 H12 Z50 S1000 M03G98 G81 R10 Z-3 K0 F300 M08X217.5 Y0X188.3605 Y-108.7500X108.7500 Y-188.3605X0 Y-217.5X-108.7500 Y-188.3605X-188.3605 Y-108.7500X-217.5 Y0X-188.3605 Y108.7500X-108.7500 Y188.3605X0 Y217.5X108.7500 Y188.3605X188.3605 Y108.7500G00 G80 Z500 M09M05G00 G90 G54 B270G00 G57 G90 X0 Y0 G43 H12 Z50S1000 M03G98 G81 R10 Z-3 K0 F300 M08X156.9629 Y-42.0581X114.9049 Y-114.9049X42.0581 Y-156.9629X0 Y-162.5X-42.0581 Y-156.9629X-114.9049 Y-114.9049X-156.9629 Y-42.0581X-162.5 Y0X-156.9629 Y42.0581X-114.9049 Y114.9049X-42.0581 Y156.9629X0 Y162.5X42.0581 Y156.9629X114.9049 Y114.9049X156.9629 Y42.0581G00 G80 Z500 M09M05G00 G91 G28 X0 T13 M106（M12螺纹底孔）G00 G90 G54 B0 G00 G90 G54 X0 Y0 G43 H13 Z50S1500 M03G98 G81 R10 Z-23 K0 F300 M08X177.5 Y0X153.72 Y-88.75X88.75 Y-153.72X0 Y-177.5 X-88.75 Y-153.72X-153.75 Y-88.75X-177.5 Y0X-153.72 Y88.75X-88.75 Y153.72X0 Y177.5X88.75 Y153.72X153.752 Y88.75G00 G80 Z500M09 M05 G00 G91 G28 X0 T14 M106 （16的孔）G00 G90 G54 B90G00 G90 G57 X0 Y0 G43 H14 Z50 S1500 M03 G98 G81 R10 Z-30 K0 F300 M08X156.9629 Y-42.0581X114.9049 Y-114.9049X42.0581 Y-156.9629X0 Y-162.5X-42.0581 Y-156.9629X-114.9049 Y-114.9049X-156.9629 Y-42.0581X-162.5 Y0X-156.9629 Y42.0581X-114.9049 Y114.9049X-42.0581 Y156.9629X0 Y162.5X42.0581 Y156.9629X114.9049 Y114.9049X156.9629 Y42.0581G00 G80 Z600 M09M05 G00 G90 G54 B270G00 G90 G54 X0 Y0 G43 H14 Z50S1500 M03G98 G81 R10 Z-30 K0 F300 M08 X156.9629 Y-42.0581X114.9049 Y-114.9049X42.0581 Y-156.9629X0 Y-162.5X-42.0581 Y-156.9629X-114.9049 Y-114.9049X-156.9629 Y-42.0581X-162.5 Y0X-156.9629 Y42.0581X-114.9049 Y114.9049X-42.0581 Y156.9629X0 Y162.5X42.0581 Y156.9629X114.9049 Y114.9049X156.9629 Y42.0581G00 G80 G40 Z600 M09M05G00 G91 G28 X0 T15 M106 (14的孔)G00 G90 G54 B180G00 G90 G56 X0 Y0 G43 H15 Z50 S1500 M03 G98 G81 Z-40 R10 F300 M08X217.5 Y0X188.3605 Y-108.7500X108.7500 Y-188.3605X0 Y-217.5X-108.7500 Y-188.3605X-188.3605 Y-108.7500X-217.5 Y0X-188.3605 Y108.7500X-108.7500 Y188.3605X0 Y217.5X108.7500 Y188.3605X188.3605 Y108.7500G00 G80 Z500 M09M05G00 G91 G28 X0 T16 M106 （粗铣密封槽）G00 G90 G54 B90G00 G90 G55 X-145.5 Y0G43 H16 Z50 S2000 M03 G00 Z20G01 Z-4.3 F600 M08G02 X-145.5 Y0 I145.5 J0 G01 Z20X-133 Y0Z-4.3 G02 X-133 Y0 I133 J0 G01 Z20 M09M05G00 Z600 G00 G90 G54 B180G00 G90 G56 X-200.05 Y0G43 H16 Z50S2000 M03 G00 Z20G01 Z-4.3 F600 M08G02 X-200.05 Y0 I200.05 J0G01 Z20X-187.5 Y0Z-4.3G02 X-187.5 Y0 I187.5 J0G01 Z20 M09M05G00 Z600 G00 G90 G54 B270 G00 G90 G57 X-145.5 Y0G43 H16 Z50 S2000 M03G00 Z20G01 Z-4.3 F600 M08G02 X-145.5 Y0 I145.5 J0 G01 Z20X-133 Y0Z-4.3 G02 X-133 Y0 I133 J0 G01 Z20 M09M05G00 G91 G28 X0T17 M106（精铣密封槽）G00 G90 G54 B90G00 G90 G55 X0 Y0G43 H17 Z50 S2000 M03G00 Z20 G01 G41 X-150.08 Y0 D17 F600Z-4.8 M08G03 X-150.08 Y0 I150.08 J0 G01 X-140.98 Y0 G02 X-140.98 Y0 I140.98 J0G01 Z20 X-137.58 Y0Z-4.8G03 X-137.58 Y0 I137.58 J0 G01 X-128.48 Y0 G02 X-128.48 Y0 I128.48 J0G01 Z20 M09M05G00 G40 Z600 G00 G90 G54 B180G00 G90 G56 X0 Y0G43 H17 Z50 S2000 M03G00 Z20 G01 G41 X204.6 Y0 D17 F600Z-4.8 M08G03 X-204.6 Y0 I204.6 J0G01 X-195.5 Y0G02 X-195.5 Y0 I195.5 J0G01 Z20X-192.08 Y0Z-4.8G03 X-192.08 Y0 I192.08 J0G01 X-182.98Y0G02 X-182.98 Y0 I182.98 J0G01 Z20 M09G00 G40 Z600 G00 G90 G54 B270 G00 G90 G57 X0 Y0G43 H17 Z50S2000 M03 G00 Z20 G01 G41 X-150.08 Y0 D17 F600Z-4.8 M08G03 X-150.08 Y0 I150.08 J0 G01 X-140.98 Y0 G02 X-140.98 I140.98G01 Z20X-137.58 Y0Z-4.8 G03 X-137.58 Y0 I137.58 J0 G01 X-128.48 Y0 G02 X-128.48 Y0 I128.48 J0G01 Z20 M09M05G00 G91 G28 X0 T18 M106(铣台阶)G00 G90 G54 B180G00 G90 G56 X0 Y0G00 G43 H18 Z50S2000 M03G00 G41 X-238.9 Y0 D18Z20G01 Z-5 F600 M08G03 X-238.9 Y0 I-238.9 J0G01 Z20 M09M05G00 G91 G28 X0 T19 M106 （攻M12螺纹）G00 G90 G54 B0G00 G40 G90 G54 X162.5 Y0 G43 H19 Z50S1200 M03 G01 Z10 F3000 M08G84 R20 Z21 K0 F2100X177.5 Y0X153.72 Y-88.75X88.75 Y-153.72X0 Y-177.5 X-88.75 Y-153.72X-153.75 Y-88.75X-177.5 Y0X-153.72 Y88.75X-88.75 Y153.72X0 Y177.5X88.75 Y153.72X153.752 Y88.75G00 G80 Z600 M09M05G00 G91 G28 X0 T20 M106 (铰16H8孔)G00 G90 G54 B90 G00 G90 G55 X0 Y0 G43 H20 Z50 S150 M03M08 G98 G85 R10 Z-31 K0 F100X156.9629 Y-42.0581X114.9049 Y-114.9049X42.0581 Y-156.9629X0 Y-162.5X-42.0581 Y-156.9629X-114.9049 Y-114.9049X-156.9629 Y-42.0581X-162.5 Y0X-156.9629 Y42.0581X-114.9049 Y114.9049X-42.0581 Y156.9629X0 Y162.5X42.0581 Y156.9629X114.9049 Y114.9049X156.9629 Y42.0581G00 G80 Z600M09M05 G00 G90 G54 B270G00 G90 G57 X0 Y0 G43 H20 Z50S150 M03M08 G98 G85 R10 Z-31 K0 F100X156.9629 Y-42.0581X114.9049 Y-114.9049X42.0581 Y-156.9629X0 Y-162.5X-42.0581 Y-156.9629X-114.9049 Y-114.9049X-156.9629 Y-42.0581X-162.5 Y0X-156.9629 Y42.0581X-114.9049 Y114.9049X-42.0581 Y156.9629X0 Y162.5X42.0581 Y156.9629X114.9049 Y114.9049X156.9629 Y42.0581G00 G80 Z600 M09M05G00 G91 G28 X0 T21 M106 (铰14H8孔) G00 G90 G54 B180 G00 G90 G56 X0 Y0 G43 H21 Z100S150 M03 M08 G98 G85 R10 Z-40 K0 F100X217.5 Y0X188.3605 Y-108.7500X108.7500 Y-188.3605X0 Y-217.5X-108.7500 Y-188.3605X-188.3605 Y-108.7500X-217.5 Y0X-188.3605 Y108.7500X-108.7500 Y188.3605X0 Y217.5X108.7500 Y188.3605X188.3605 Y108.7500G00 G80 Z500 M09M05G00 G91 G28 X0 T22 M106 (倒角)G00 G90 G54 B90 G00 G90 G55 X-148.08 Y0G43 H22 Z50S2000 M03 G00 Z20G01 Z-2.1 F1200 M08G03 X-148.08 Y0 I148.08 J0 G01 X-142.78 Y0G02 X-142.78 Y0 I142.78 J0G01 Z20 X-135.78 Y0Z-2.1G03 X-135.78 Y0 I135.78 J0G01 X-130.48 Y0G02 X-130.48 Y0 I130.48 J0 G01 Z20X-123 Y0Z-3G03 X-123 Y0 I123 J0G01 Z20 M09M05G00 Z600 G00 G90 G54 B180G00 G90 G56 X-226.9 Y0G43 H22 Z50 S2000 M03G01 Z-4 F1200 M08G02 X-226.9 Y0 I226.9 J0G01 Z20X-202.6 Y0Z-2.1G03 X-202.6 Y0 I202.6 J0G01 X-197.3 Y0G02 X-197.3 Y0 I197.3 J0G01 Z20X-190.28 Y0Z-2.1G03 X-190.28 Y0 I190.28 J0G01 X-184.98 Y0G02 X-184.98 Y0 I184.98 J0G01 Z20 M09M05G00 Z600 G00 G90 G54 B270 G00 G90 G57 X-148.08 Y0G43 H22 Z50 S2000 M03G01 Z-2.1 F1200 M08G03 X-148.08 Y0 I148.08 J0 G01 X-142.78 Y0G02 X-142.78 Y0 I142.78 J0G01 Z20 X-135.58 Y0Z-2.1G03 X-135.58 Y0 I135.58 J0G01 X-130.48 Y0G02 X-130.48 Y0 I130.48 J0 G01 Z20X-123 Y0Z-3G03 X-123 Y0 I123 J0G01 Z20 M09M05G00 G91 G28 X0 T23 M106 (倒R弧)G00 G90 G54 B0G00 G90 G54 X0 Y0G43 H23 Z50S1800 M03 G01 Z0 F200G01 G41 X-100 Y0 D17 M08G03 X-100 Y0 I100 J0G01 G40 X0 Y0 M09M05G00 Z600G00 G90 G54 B180G00 G90 G54 X0 Y0G43 H23 Z50S1800 M03G01 Z0 F200G01 G41 X-180.25 Y0 D17 M08G03 X-180.25 Y0 I180.25 J0G01 G40 X0 Y0 M09M05G00 G91 G28 X0 M30%学生毕业设计（论文）选题表所在系机电工程系姓名专业数控技术应用选题类型规定题目自拟题目题目法兰管件的数控加工本设计(论文)产生背景及相关目标要点经过学校专业知识的学习和一段时间的实习工作，对加工中心有一定的了解。请教并阅读了大量的相关资料。经过理论和实践相结合，将自己的问题和观点整理成本文。其目的是更好的提高自己。和大家共同进步。本文是基于在实习期间所接触到的法郎管件的加工过程上的。在校期间我们无法接触到此类工件，对于这方面的知识也不是很了解，但是在以后的工作中不可避免的回遇到各类工件的加工。为此整理出自己的一点点观点开与大家共同探讨研究，互相学习。已有的准备工作：相关的实践工作，大量的理论支持。参考资料： 1. 李真峰数控加工工艺上海交通出版社,20042 赵如福金属机械加工工艺人员手册上海科学技术出版社（第三版）3 赵长明刀具设计手册兵器工业出版社4 马占永机械加工工艺设计实用手册航空工业出版社 20035 陈宏钧实用机械加工工艺手册机械工业出版社 20016. 李华志数控加工工艺与装备清华大学出版社 20057. 孙学强机械加工技术机械工业出版社 20038. 王维数控加工工艺及编程机械工业出版社 20019. 陈日曜金属切削原理机械工业出版社 200210. 陆剑中，孙家宁金属切削原理与刀具机械工业出版社 200111. 艾兴等高速切削加工技术国防工业出版社 2004指导教师意见：签名年月日盐城纺织职业技术学院毕业设计（论文）任务书2009年 3 月 5 日学生姓名黄玉楠专业数控技术应用班级数控611联系方式15051253769指导教师朱璟职称工作单位联系方式：电话及E-mail设计（论文）题目：法兰管件的数控加工任务、目的与要求：（1）加工法兰管件（2）工艺过程分析（3）软件设计（流程图）（4）数控加工程序及加工过程参考资料：1. 李真峰数控加工工艺上海交通出版社,20042 赵如福金属机械加工工艺人员手册上海科学技术出版社（第三版）3 赵长明刀具设计手册兵器工业出版社4 马占永机械加工工艺设计实用手册航空工业出版社 20035 陈宏钧实用机械加工工艺手册机械工业出版社 20016. 李华志数控加工工艺与装备清华大学出版社 20057. 孙学强机械加工技术机械工业出版社 20038. 王维数控加工工艺及编程机械工业出版社 20019. 陈日曜金属切削原理机械工业出版社 200210. 陆剑中，孙家宁金属切削原理与刀具机械工业出版社 200111. 艾兴等高速切削加工技术国防工业出版社 2004进度安排：自 2009 年 3 月1日起至 2009 年 6 月 21日止，共计 16 周。具体安排如下：1、调研、搜集资料，论文提纲或设计方案确定 3月 1日 4 月 9日 2、完成论文初稿或初步设计，通过第二次检查 4月 10日 4月 10日 3、修改并完善毕业设计（论文），通过第三次检查，定稿、装订 6 月 18 日4、通过毕业设计（论文）审核，准备答辩 6 月 20 日教研室审核系审核盐城纺织职业技术学院毕业论文开题报告书2008 2009 学年机电系数控专业学号 063101113 姓名黄玉楠专业数控技术应用企业导师陆文彬学校导师朱璟开题日期 2009年4月10日填表日期 2009 年 4月 10 日毕业论文题目法兰管件的数控加工毕业设计（论文）的内容和要求（一）毕业实习的内容：1了解工件2了解机床3工件的装夹4工件的加工课题的研究思路和方法、工作方案数控加工工艺与编程是学生学完了数控加工工艺及设备和数控编程与加工技术技术等课程后,对数控加工工艺和编程进一步了解的练习性的教学环节,是学习深化与升华的重要过程,是对学生终合素质与工程实践的能力培养。在毕业设计中，应综合运用数控加工刀具和数控工艺，编程等知识来分析与解决工程问题！现如今，在日趋进步的机械行业，数控加工已经广泛普及，数控机床无处不在。不管是小型零件的生产，还是超大型工件的加工，已经越来越离不开数控技术，因此这是一个很有前景的行业。但是随着越来越多的人从事这一行业，这一行业的竞争也越来越激烈，所以为了更好的适应这份工作，我们必须了解那些复杂的零件的数控加工工艺，它在对零件的加工有着举足轻重的作用。该说明书共分为五大项，根据加工工艺编写方法，编写一个法兰管件类零件的加工工艺过程。毕业设计包括零件的工艺分析，数控机床的选用，零件工艺方案设计（包括刀具、加工余量、切削用量选择），数控编程，加工要点等内容。最终完成零件的机械加工工艺过程卡片，数控加工工序卡片，工件的定位和夹紧方案草图，数控刀具卡片。其他参考文献1. 李真峰数控加工工艺上海交通出版社,20042 赵如福金属机械加工工艺人员手册上海科学技术出版社（第三版）3 赵长明刀具设计手册兵器工业出版社4 马占永机械加工工艺设计实用手册航空工业出版社 20035 陈宏钧实用机械加工工艺手册机械工业出版社 20016. 李华志数控加工工艺与装备清华大学出版社 20057. 孙学强机械加工技术机械工业出版社 20038. 王维数控加工工艺及编程机械工业出版社 20019. 陈日曜金属切削原理机械工业出版社 200210. 陆剑中，孙家宁金属切削原理与刀具机械工业出版社 200111. 艾兴等高速切削加工技术国防工业出版社 2004 盐城纺织职业技术学院毕业设计说明书法兰管件的数控加工班级专业数控技术应用所在系机电工程系指导老师完成时间 2009 年 3 月 1 日至 2009 年 6 月 20日目录一、绪论4 1. 1 目的4 1. 2 毕业设计的任务和要求5二、机械加工工艺过程分析621 工件图样分析722 定位基准选择823 工艺方案拟定92. 4 加工设备选择10三、数控加工工序分析113. 1 加工顺序（工步顺序）113. 2 装夹方案和夹具的选择133. 3 刀具的选择143. 4 切削用量和工序尺寸的选择15四、数控加工程序16五、数控加工过程33 5. 1 工件安装步骤和要点33 5. 2 刀具尺寸的输入33 5. 3 找基准33 5. 4 工件立体图34六、结论35七、致谢37八、参考文献38附表1数控加工工序卡39附表2数控加工工序卡40附表3数控加工工序卡41附表4数控加工刀具卡42附表5数控加工刀具卡43中文摘要：加工中心由于备有刀库并能自动更换刀具，使得工件在一次装夹中可以完成多工序的加工。加工中心一般不需要人为干预，当机床开始执行程序后，它将一直运行到程序结束。加工中心还赋予了专业化车间一些诸多优点，如：降低机床的故障率，提高生产效率，提高加工精度，削减废料量，缩短检验时间，降低刀具成本，改善库存量等。由于加工中心的众多优势，所以它深受全球制造企业的青睐。法兰，又叫法兰盘或突缘，使管子与管子相互连接的零件，连接于管端。法兰上有孔眼，可穿螺栓，使两法兰紧连。法兰间用衬垫密封。法兰管件指带有法兰的管件。它可由浇铸而成，也可由螺纹连接或焊接构成。法兰联接由一对法兰、一个垫片及若干个螺栓螺母组成。关键词：加工中心、法兰管件外文翻译：CNC Machining Center with a knife as a result of the Treasury and can automatically replace the tool, the workpiece in a fixture to be completed in multi-processing processes. Processing centers do not require human intervention, when the machine after the beginning of the implementation process, it will have to run to the end of the process. CNC Machining Center workshop also gives some of the many advantages of specialization, such as: machine tools to reduce the failure rate, increase productivity, improve processing accuracy, reduce the waste volume and shorten the test time, lower tool costs and improve inventory and so on. Processing center as a result of the many advantages it by the favor of global manufacturing enterprises. Flange, also known as process flange or edge, so that the pipe and pipe parts connected to each other, connected to pipe end. There are hole flange can be bolted to wear so that the two flange abuts. With liner sealing flange between. Flanged pipe fittings refers to the pipe with a flange. It can be cast from, but also may pose a thread connection or welding. Flange connected by a flange, a gasket and nut composed of a number of bolts.Key words： CNC machining center、langed pipe fittings 一绪论数控加工工艺与工装设计是学生学完了机械制造工艺与装备课程后,对机械加工工艺过程、数控加工工艺和夹具结构进一步了解的练习性的教学环节,是学习深化与升华的重要过程,是对学生终合素质与工程实践的能力培养。在毕业设计中,应综合运用数控加工刀具和数控加工工艺工艺,编程等知识来分析与解决工程问题。现如今，在日趋进步的机械行业，数控已经成为一个必不可少的工具，数控机床也无处不在，它涉及方方面面很多的知识，因此从事这方面工作的人必须了解那些复杂的零件的数控加工工艺，因为它是基础，它在对零件的加工有着举足轻重的作用。该说明书共分为五大项，根据加工工艺编写方法，编写一个法兰管件的加工工艺过程。加工中心是指备有刀库，具有自动换刀功能，对工件一次装夹后进行多工序加工的数控机床。加工中心是高度机电一体化的产品，工件装夹后，数控系统能控制机床按不同工序自动选择、更换刀具，自动对刀、自动改变主轴转速、进给量等，可连续完成钻、镗、铣、铰、攻丝等多种工序。因而大大减少了工件装夹时间，测量和机床调整等辅助工序时间，对加工形状比较复杂，精度要求较高，品种更换频繁的零件具有良好的经济效果。1.1 目的通过毕业设计的编写能利用三维软件进行零件造型并转化为三维工程图；能较好的编写出常见的数控加工所需的工艺文件，包括数控加工工序卡片、数控加工刀具卡片等；会编制相应数控加工程序。1.1.1 要求（内容）1.主要任务我们独立完成一项给定的设计任务,编写符合要求的设计说明书,并正确绘制有关图表。(1) 知识要求绘制零件三维图并转化为三维工程图(2) 明确加工要求确定机械加工流程，确定加工所需要的机床，所用的刀具等其他要求(3) 明确数控加工内容确定数控加工工序，确定各工序尺寸(4) 确定数控加工所用的机床，选择加工所用的刀具包括（刀杆、刀片）、刀柄、接杆等(5) 根据相关的尺寸选择相应的切削用量(6) 在以上基础上编写出相应的数控加工工序卡片、数控加工刀具卡片(7) 根据相应的工件编制相应数控加工程序(8) 最后完成相应的毕业设计说明书的编写，说明书的内容要有各参数作为依据1. 2 毕业设计的任务和要求毕业设计包括三维软件进行零件造型并转化为三维工程图、参数的选择、工艺设计和机床夹具设计。毕业设计包括零件的工艺分析、数控机床的选用、零件工艺方案设计，包括加工余量、切削用量、机床夹具的选择等内容。最终完成零件的数控加工工序卡片，数控刀具卡片等。二机械加工工艺过程分析主视图俯视图左视图如图所示为压力容器，该工件为筒状类工件，结构形状复杂，为大量生产类型产品。下面就该工件的加工进行工艺分析：2.1 工件图样分析 1结构分析如图所示，工件由上法兰面（主视图上表面）、上法兰面上2501内孔、上法兰面上外径275 H11宽9 深4.7密封槽、上法兰面上外径300 H11宽9 深4.7密封槽、上法兰面上16 H8孔、下法兰面（主视图下表面）、下法兰面上2501内孔、下法兰面上外径275 H11宽9 深4.7密封槽、下法兰面上外径300 H11宽9 深4.7密封槽、下法兰面上16 H8孔、左法兰面（主视图左表面、基准A面）、左法兰面上360内孔，左法兰面上外径409 H11宽9 深4.7密封槽、左法兰面上外径384 H11宽9 深4.7密封槽、左法兰面上14 H8孔、左法兰面上458 h11深50.5外沿台阶、右端面（主视图右表面）、右端面上2200.2内孔、右端面上M12螺纹孔等表面组成，加工表面较多且都为平面、密封槽和各种孔，适合采用加工中心加工。 2精度分析该工件精度要求较高的项目有:上法兰面对基准A垂直度0.0005，下法兰面对基准A垂直度0.0005，左法兰面和右端面平行度0.0005，上法兰面、下法兰面到2200.2孔心所在轴线距离2270.2、2270.2，上法兰面上2501内孔和下法兰面上2501内孔的孔心距550.5，上法兰面和下法兰面上16 H8孔心圆3250.1及孔间夹角30度，左法兰面上14 H8孔心圆4350.1及孔间夹角30度，右端面上M12螺纹孔孔心圆3550.1，上法兰面上密封槽尺寸外径275 H11宽9 深4.7，上法兰面上密封槽尺寸外径300 H11宽9 深4.7，上法兰面密封槽筋深0.2，下法兰面上密封槽尺寸外径275 H11宽9 深4.7，下法兰面上密封槽尺寸外径300 H11宽9 深4.7，下法兰面密封槽筋深0.2，左法兰面上密封槽尺寸外径409 H11宽9 深4.7，左法兰面上密封槽尺寸外径384 H11宽9 深4.7，左法兰面密封槽筋深0.2，左法兰面上外沿台阶尺寸458 h11深50.5，右端面上2200.2内孔，右端面上M12螺纹孔。 3. 毛坯、余量分析所选毛胚为铸件，材料为铝合金。因为是铸件，毛胚各加工面量不一致，但是在56mm之间，因此可以确定总加工余量为6mm，粗加工余量为5mm，精加工余量为1mm。2.2 定位基准选择该工件为筒状类工件，并且由于其铸造工艺的原因，各加工面都无法做为基准面，为了方便交工中心加工，所以装夹定位采用用筒壁和左法兰背面为基准。考虑到法兰的铸造工艺，为使的加工完后孔不会偏向一侧，加工时的定位基准为法兰或端面外圆的中心，为：在B0工位，采用G54坐标系，编程原点X0、Y0设在右端面392圆心上，Z0设在右端面表面。在B90工位，采用G55坐标系，编程原点X0、Y0设在上法兰面360圆心上，Z0设在上法兰面表面。在B180工位，采用G56坐标系，编程原点X0、Y0设在左法兰面470圆心上，Z0设在左法兰面表面。在B270工位，采用G57坐标系，编程原点X0、Y0设在下法兰面360圆心上，Z0设在下法兰面表面。 2.3 工艺方案拟定通过查阅实用机械加工工艺手册，得出各组成部位的加工如下：右端面粗铣精铣上法兰面粗铣精铣左法兰面粗铣精铣下法兰面粗铣精铣右端面2200.2内孔粗镗精镗上、下法兰面2501内孔粗镗精镗左法兰面360内孔粗镗精镗上、下法兰面16 H8孔钻中心孔兼孔倒角钻孔左法兰面14 H8孔钻中心孔兼孔倒角钻孔上、下法兰面外径275 H11密封槽粗铣精铣上、下法兰面外径300 H11密封槽粗铣精铣上、下法兰面深0.2密封槽筋精铣左法兰面外径384 H11密封槽粗铣精铣左法兰面外径409 H11密封槽粗铣精铣左法兰面深0.2密封槽筋精铣左法兰面458 h11台阶铣 M12螺纹孔钻中心孔钻孔攻螺纹2.4 加工设备选择该工件形状复杂，适合采用卧式加工中心加工。新泻（NIGATA）卧式加工中心，采用Fanuc 16i数控系统，主轴最高转速6000r/min，X*Y*Z轴行程：1530*1230*1020（mm），工作台规格：800*800（mm）螺纹固定式，带有刀库和机械自动换刀手臂，刀库容量：90（把）。三数控加工工序分析 1. 铣端面 2. 镗内孔 3. 钻圆柱孔 4. 铣密封槽 5. 铣台阶 6. 攻螺纹 7. 铰孔 8. 倒角 9.去毛刺、检验工件3.1 加工顺序（工步顺序） 1.粗铣面粗铣右端面粗铣上法兰面粗铣左法兰面粗铣下法兰面 2.精铣面精铣右端面精铣上法兰面精铣左法兰面精铣下法兰面 3.粗镗内孔粗镗右端面2200.2的内孔 4.精镗内孔精铣右端面2200.2的内孔 5.粗镗内孔粗镗上法兰面2501的内孔粗镗下法兰面2501的内孔 6.精镗内孔精镗上法兰面2501内孔精镗下法兰面2501的内孔 7.粗镗内孔粗镗左法兰面360的内孔 8.精镗内孔精镗左法兰面360的内孔 9.钻中心孔兼倒角钻右端面M12螺纹底孔的中心孔兼孔倒角钻上法兰面16 H8孔的中心孔兼孔倒角钻左法兰面14 H8孔的中心孔兼孔倒角钻下法兰面16 H8孔的中心孔兼孔倒角 10.钻孔钻右端面M12的螺纹孔的底孔 11.钻孔钻上法兰面16 H8的孔钻下法兰面16 H8的孔 12.钻孔钻左法兰面14 H8的孔 13.粗铣密封槽粗铣上法兰面密封槽粗铣左法兰面密封槽粗铣下法兰面密封槽 14.精铣密封槽精铣上法兰面密封槽精铣左法兰面密封槽精铣下法兰面密封槽 15.铣密封槽筋精铣上法兰面密封槽筋精铣左法兰面密封槽筋精铣下法兰面密封槽筋 16.铣台阶铣左法兰面458 h11外圆台阶 17.攻螺纹攻右端面M12的螺纹 18.铰孔铰上法兰面16 H8的孔铰下法兰面16 H8的孔 19.铰孔铰左法兰面14 H8的孔 20.倒角倒45角倒R2的角 21.去毛刺、检验工件3.2 装夹方案和夹具的选择该工件采用专用夹具,如图：专用夹具图毛胚的装夹图：毛胚装夹图3.3 刀具的选择该工件所需加工的表面有面、内孔、台阶、密封槽、螺纹孔、孔、倒角和倒圆。面面铣刀内孔镗刀台阶立铣刀密封槽立铣刀螺纹孔中心钻、钻头、丝锥孔中心钻、钻头、铰刀倒角倒角刀倒圆倒圆刀 T1D100mm粗面铣刀粗铣右端面、上法兰面、左法兰面、下法兰面 T2D100mm精面铣刀精铣右端面、上法兰面、左法兰面、下法兰面 T3D219.7mm粗镗刀粗镗右法兰面内孔 T4D220mm精镗刀精镗右法兰面内孔 T5D249.7mm粗镗刀粗镗上法兰面内孔、下法兰面内孔 T6D250mm精镗刀精镗上法兰面内孔、下法兰面内孔 T8D360.2mm粗镗刀粗镗左法兰面内孔 T10D360.5mm精镗刀精镗左法兰面内孔 T12D20mm中心钻钻右端面、上法兰面、左法兰面、下法兰面中心孔兼孔倒角 T13D10.2mm钻头钻右端面端面M12螺纹底孔 T14D15.8mm钻头钻上法兰面、下法兰面孔 T15D13.8mm钻头钻左法兰面端面孔 T16D8mm粗立铣刀粗铣上法兰面、左法兰面、下法兰面密封槽 T17D8mm精立铣刀精铣上法兰面、左法兰面、下法兰面密封槽 T18D20mm立铣刀铣左法兰面端面外圆台阶 T19M12mm丝锥攻右端面端面M12螺纹 T20D16H8mm铰刀铰上、下法兰面圆柱孔 T21D14H8mm铰刀铰上、下法兰面圆柱孔 T2245倒角刀倒上、下、左法兰面密封槽、左法兰面台阶 T23R2倒圆弧刀倒右端面、左法兰内孔 3.4 切削用量和工序尺寸的选择在机床说明书允许的切削用量范围内查表选取切削速度和进给量，然后算出主轴转速和进给速度，并确定各工序尺寸，其值见附表数控加工工序卡。四数控加工程序 %O0001 T01 M106（粗铣面）G00 G90 G54 B0 G00 G90 G54 X0 Y0G43 H01 Z50S1000 M03G01 Z5 F1200 M08G12 I153Z1 G12 I153G00 Z100 M09M05G00 G90 Z500 G00 G90 G54 B90G00 G90 G55 X0 Y0 G43 H01 Z50 S1000 M03G01 Z10 F1200 M08 G12 I153Z5 G12 I153Z1 G12 I153G00 Z100 M09M05G00 G90 Z500 G00 G90 G54 B180 G00 G90 G56 X0 Y0 G43 H01 Z50S1000 M03 G01 Z5 F1200 M08G12 I210Z1 G12 I210G00 Z100 M09M05G00 G90 Z500 G00 G90 G54 B270 G00 G90 G57 X0 Y0 G43 H01 Z50 S1000 M03G01 Z10 F1200 M08 G12 I153Z5 G12 I153Z1 G12 I153G00 Z500 M09M05G00 G91 G28 X0 T02 M106 (精铣面)G00 G90 G54 B0 G00 G90 G54 X0 Y0 G43 H2 Z50 S2000 M03 G01 Z0 F1200 M08G12 I153G00 G90 Z500 M09M05G00 G90 G54 B90G00 G90 G55 X0 Y0 G43 H2 Z50S2000 M03 G01 Z0 F1200 G12 153G00 G90 Z500 M09 M05 G00 G90 G54 B180 G00 G90 G56 X0 Y0 G43 H2 Z50 S2000 M03G01 Z0 F1200 M08G12 I210G00 G90 Z500 M09 M05 G00 G90 G54 B270 G00 G90 G57 X0 Y0 G43 H2 Z50 S2000 M03G01 Z0 F1200 M08G12 I153G00 G90 Z500G00 G91 G28 X0 M09M05G00 G91 G28 X0 T03 M106 (粗镗220孔)G00 G90 G54 B0 G00 G90 G54 X0 Y0G43 H3 Z50 S500 M03 G98 G81 R10 Z-50 F100 M08 G00 G80 Z500 M09 M05G00 G91 G28 X0 T04 M106（精镗220孔）G00 G90 G54 B0 G00 G90 G54 X0 Y0 G43 H4 Z50S500 M03G98 G81 R10 Z-50 F100 M08 G00 G80 Z500 M09M05G00 G91 G28 X0 T05 M106(粗镗250孔)G00 G90 G54 B90G00 G90 G55 X0 Y0G43 H5 Z50 S500 M03G98 G81 R10 Z-85 F100 M08 G00 G80 Z500 M09 M05 G00 G90 G54 B270 G00 G90 G57 X0 Y0G43 H5 Z50S500 M03G98 G81 R10 Z-85 F100 M08G00 G80 Z500 M09 M05G00 G91 G28 X0 T06 M106（粗镗250孔）G00 G90 G54 B90G00 G90 G55 X0 Y0G43 H6 Z50 S500 M03G98 G81 R10 Z-85 F100 M08G00 G80 Z500 M09M05G00 G90 G54 B270G00 G90 G57 X0 Y0G43 H60 Z50S500 M03G98 G81 R10 Z-85 F100 M08G00 G80 Z500 M09M05G00 G91 G28 X0 T08 M106 (粗镗360孔)G00 G90 G54 B0 G00 G90 G54 X0 Y0G43 H8 Z50 S500 M03 G98 G81 R10 Z-50 F100 M08 G00 G80 Z500 M09 M05G00 G91 G28 X0 T10 M106（精镗360孔）G00 G90 G54 B0 G00 G90 G54 X0 Y0 G43 H10 Z50S500 M03G98 G81 R10 Z-50 F100 M08 G00 G80 Z500 M09M05G00 G91 G28 X0 T12 M106（点孔）G00 G90 G54 B0 G00 G90 G54 X0 Y0 G43 H12 Z50S1000 M03G98 G81 R10 Z-3 K0 F300 M08X177.5 Y0X153.72 Y-88.75X88.75 Y-153.72X0 Y-177.5 X-88.75 Y-153.72X-153.75 Y-88.75X-177.5 Y0X-153.72 Y88.75X-88.75 Y153.72X0 Y177.5X88.75 Y153.72X153.752 Y88.75G00 G80 Z500M09 M05 G00 G90 G54 B90G00 G55 G90 X0 Y0 G43 H12 Z50S1000 M03G98 G81 R10 Z-3 K0 F300 M08X156.9629 Y-42.0581X114.9049 Y-114.9049X42.0581 Y-156.9629X0 Y-162.5X-42.0581 Y-156.9629X-114.9049 Y-114.9049X-156.9629 Y-42.0581X-162.5 Y0X-156.9629 Y42.0581X-114.9049 Y114.9049X-42.0581 Y156.9629X0 Y162.5X42.0581 Y156.9629X114.9049 Y114.9049X156.9629 Y42.0581G00 G80 Z500 M09M05G00 G90 G54 B180G00 G90 G56 X0 Y0G43 H12 Z50 S1000 M03G98 G81 R10 Z-3 K0 F300 M08X217.5 Y0X188.3605 Y-108.7500X108.7500 Y-188.3605X0 Y-217.5X-108.7500 Y-188.3605X-188.3605 Y-108.7500X-217.5 Y0X-188.3605 Y108.7500X-108.7500 Y188.3605X0 Y217.5X108.7500 Y188.3605X188.3605 Y108.7500G00 G80 Z500 M09M05G00 G90 G54 B270G00 G57 G90 X0 Y0 G43 H12 Z50S1000 M03G98 G81 R10 Z-3 K0 F300 M08X156.9629 Y-42.0581X114.9049 Y-114.9049X42.0581 Y-156.9629X0 Y-162.5X-42.0581 Y-156.9629X-114.9049 Y-114.9049X-156.9629 Y-42.0581X-162.5 Y0X-156.9629 Y42.0581X-114.9049 Y114.9049X-42.0581 Y156.9629X0 Y162.5X42.0581 Y156.9629X114.9049 Y114.9049X156.9629 Y42.0581G00 G80 Z500 M09M05G00 G91 G28 X0 T13 M106（M12螺纹底孔）G00 G90 G54 B0 G00 G90 G54 X0 Y0 G43 H13 Z50S1500 M03G98 G81 R10 Z-23 K0 F300 M08X177.5 Y0X153.72 Y-88.75X88.75 Y-153.72X0 Y-177.5 X-88.75 Y-153.72X-153.75 Y-88.75X-177.5 Y0X-153.72 Y88.75X-88.75 Y153.72X0 Y177.5X88.75 Y153.72X153.752 Y88.75G00 G80 Z500M09 M05 G00 G91 G28 X0 T14 M106 （16的孔）G00 G90 G54 B90G00 G90 G57 X0 Y0 G43 H14 Z50 S1500 M03 G98 G81 R10 Z-30 K0 F300 M08X156.9629 Y-42.0581X114.9049 Y-114.9049X42.0581 Y-156.9629X0 Y-162.5X-42.0581 Y-156.9629X-114.9049 Y-114.9049X-156.9629 Y-42.0581X-162.5 Y0X-156.9629 Y42.0581X-114.9049 Y114.9049X-42.0581 Y156.9629X0 Y162.5X42.0581 Y156.9629X114.9049 Y114.9049X156.9629 Y42.0581G00 G80 Z600 M09M05 G00 G90 G54 B270G00 G90 G54 X0 Y0 G43 H14 Z50S1500 M03G98 G81 R10 Z-30 K0 F300 M08 X156.9629 Y-42.0581X114.9049 Y-114.9049X42.0581 Y-156.9629X0 Y-162.5X-42.0581 Y-156.9629X-114.9049 Y-114.9049X-156.9629 Y-42.0581X-162.5 Y0X-156.9629 Y42.0581X-114.9049 Y114.9049X-42.0581 Y156.9629X0 Y162.5X42.0581 Y156.9629X114.9049 Y114.9049X156.9629 Y42.0581G00 G80 G40 Z600 M09M05G00 G91 G28 X0 T15 M106 (14的孔)G00 G90 G54 B180G00 G90 G56 X0 Y0 G43 H15 Z50 S1500 M03 G98 G81 Z-40 R10 F300 M08X217.5 Y0X188.3605 Y-108.7500X108.7500 Y-188.3605X0 Y-217.5X-108.7500 Y-188.3605X-188.3605 Y-108.7500X-217.5 Y0X-188.3605 Y108.7500X-108.7500 Y188.3605X0 Y217.5X108.7500 Y188.3605X188.3605 Y108.7500G00 G80 Z500 M09M05G00 G91 G28 X0 T16 M106 （粗铣密封槽）G00 G90 G54 B90G00 G90 G55 X-145.5 Y0G43 H16 Z50 S2000 M03 G00 Z20G01 Z-4.3 F600 M08G02 X-145.5 Y0 I145.5 J0 G01 Z20X-133 Y0Z-4.3 G02 X-133 Y0 I133 J0 G01 Z20 M09M05G00 Z600 G00 G90 G54 B180G00 G90 G56 X-200.05 Y0G43 H16 Z50S2000 M03 G00 Z20G01 Z-4.3 F600 M08G02 X-200.05 Y0 I200.05 J0G01 Z20X-187.5 Y0Z-4.3G02 X-187.5 Y0 I187.5 J0G01 Z20 M09M05G00 Z600 G00 G90 G54 B270 G00 G90 G57 X-145.5 Y0G43 H16 Z50 S2000 M03G00 Z20G01 Z-4.3 F600 M08G02 X-145.5 Y0 I145.5 J0 G01 Z20X-133 Y0Z-4.3 G02 X-133 Y0 I133 J0 G01 Z20 M09M05G00 G91 G28 X0T17 M106（精铣密封槽）G00 G90 G54 B90G00 G90 G55 X0 Y0G43 H17 Z50 S2000 M03G00 Z20 G01 G41 X-150.08 Y0 D17 F600Z-4.8 M08G03 X-150.08 Y0 I150.08 J0 G01 X-140.98 Y0 G02 X-140.98 Y0 I140.98 J0G01 Z20 X-137.58 Y0Z-4.8G03 X-137.58 Y0 I137.58 J0 G01 X-128.48 Y0 G02 X-128.48 Y0 I128.48 J0G01 Z20 M09M05G00 G40 Z600 G00 G90 G54 B180G00 G90 G56 X0 Y0G43 H17 Z50 S2000 M03G00 Z20 G01 G41 X204.6 Y0 D17 F600Z-4.8 M08G03 X-204.6 Y0 I204.6 J0G01 X-195.5 Y0G02 X-195.5 Y0 I195.5 J0G01 Z20X-192.08 Y0Z-4.8G03 X-192.08 Y0 I192.08 J0G01 X-182.98Y0G02 X-182.98 Y0 I182.98 J0G01 Z20 M09G00 G40 Z600 G00 G90 G54 B270 G00 G90 G57 X0 Y0G43 H17 Z50S2000 M03 G00 Z20 G01 G41 X-150.08 Y0 D17 F600Z-4.8 M08G03 X-150.08 Y0 I150.08 J0 G01 X-140.98 Y0 G02 X-140.98 I140.98G01 Z20X-137.58 Y0Z-4.8 G03 X-137.58 Y0 I137.58 J0 G01 X-128.48 Y0 G02 X-128.48 Y0 I128.48 J0G01 Z20 M09M05G00 G91 G28 X0 T18 M106(铣台阶)G00 G90 G54 B180G00 G90 G56 X0 Y0G00 G43 H18 Z50S2000 M03G00 G41 X-238.9 Y0 D18Z20G01 Z-5 F600 M08G03 X-238.9 Y0 I-238.9 J0G01 Z20 M09M05G00 G91 G28 X0 T19 M106 （攻M12螺纹）G00 G90 G54 B0G00 G40 G90 G54 X162.5 Y0 G43 H19 Z50S1200 M03 G01 Z10 F3000 M08G84 R20 Z21 K0 F2100X177.5 Y0X153.72 Y-88.75X88.75 Y-153.72X0 Y-177.5 X-88.75 Y-153.72X-153.75 Y-88.75X-177.5 Y0X-153.72 Y88.75X-88.75 Y153.72X0 Y177.5X88.75 Y153.72X153.752 Y88.75G00 G80 Z600 M09M05G00 G91 G28 X0 T20 M106 (铰16H8孔)G00 G90 G54 B90 G00 G90 G55 X0 Y0 G43 H20 Z50 S150 M03M08 G98 G85 R10 Z-31 K0 F100X156.9629 Y-42.0581X114.9049 Y-114.9049X42.0581 Y-156.9629X0 Y-162.5X-42.0581 Y-156.9629X-114.9049 Y-114.9049X-156.9629 Y-42.0581X-162.5 Y0X-156.9629 Y42.0581X-114.9049 Y114.9049X-42.0581 Y156.9629X0 Y162.5X42.0581 Y156.9629X114.9049 Y114.9049X156.9629 Y42.0581G00 G80 Z600M09M05 G00 G90 G54 B270G00 G90 G57 X0 Y0 G43 H20 Z50S150 M03M08 G98 G85 R10 Z-31 K0 F100X156.9629 Y-42.0581X114.9049 Y-114.9049X42.0581 Y-156.9629X0 Y-162.5X-42.0581 Y-156.9629X-114.9049 Y-114.9049X-156.9629 Y-42.0581X-162.5 Y0X-156.9629 Y42.0581X-114.9049 Y114.9049X-42.0581 Y156.9629X0 Y162.5X42.0581 Y156.9629X114.9049 Y114.9049X156.9629 Y42.0581G00 G80 Z600 M09M05G00 G91 G28 X0 T21 M106 (铰14H8孔) G00 G90 G54 B180 G00 G90 G56 X0 Y0 G43 H21 Z100S150 M03 M08 G98 G85 R10 Z-40 K0 F100X217.5 Y0X188.3605 Y-108.7500X108.7500 Y-188.3605X0 Y-217.5X-108.7500 Y-188.3605X-188.3605 Y-108.7500X-217.5 Y0X-188.3605 Y108.7500X-108.7500 Y188.3605X0 Y217.5X108.7500 Y188.3605X188.3605 Y108.7500G00 G80 Z500 M09M05G00 G91 G28 X0 T22 M106 (倒角)G00 G90 G54 B90 G00 G90 G55 X-148.08 Y0G43 H22 Z50S2000 M03 G00 Z20G01 Z-2.1 F1200 M08G03 X-148.08 Y0 I148.08 J0 G01 X-142.78 Y0G02 X-142.78 Y0 I142.78 J0G01 Z20 X-135.78 Y0Z-2.1G03 X-135.78 Y0 I135.78 J0G01 X-130.48 Y0G02 X-130.48 Y0 I130.48 J0 G01 Z20X-123 Y0Z-3G03 X-123 Y0 I123 J0G01 Z20 M09M05G00 Z600 G00 G90 G54 B180G00 G90 G56 X-226.9 Y0G43 H22 Z50 S2000 M03G01 Z-4 F1200 M08G02 X-226.9 Y0 I226.9 J0G01 Z20X-202.6 Y0Z-2.1G03 X-202.6 Y0 I202.6 J0G01 X-197.3 Y0G02 X-197.3 Y0 I197.3 J0G01 Z20X-190.28 Y0Z-2.1G03 X-190.28 Y0 I190.28 J0G01 X-184.98 Y0G02 X-184.98 Y0 I184.98 J0G01 Z20 M09M05G00 Z600 G00 G90 G54
