CA6140拨叉831008专用夹具设计说明书【钻孔M6夹具】

26页 6100字数+说明书+工序卡片+工艺卡片+7张CAD图纸【详情如下】

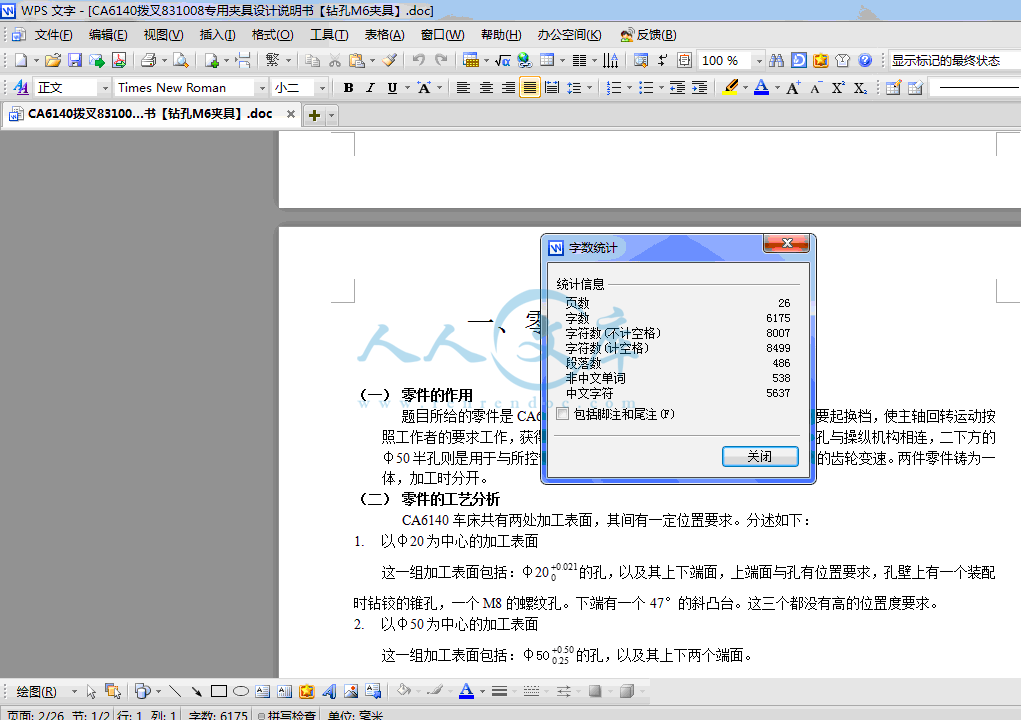

CA6140拨叉831008专用夹具设计说明书【钻孔M6夹具】.doc

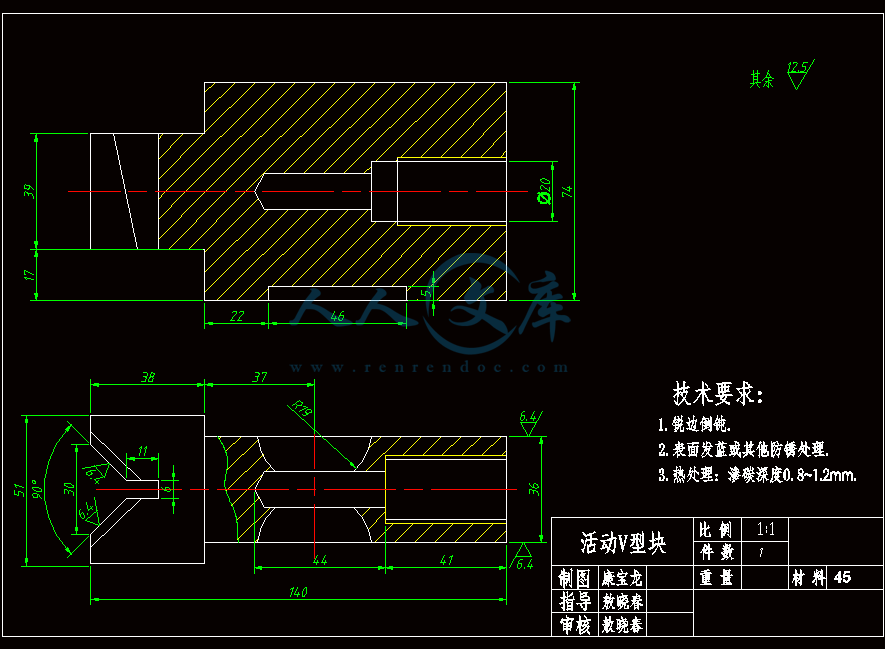

固定V型块.dwg

夹具体零件图.dwg

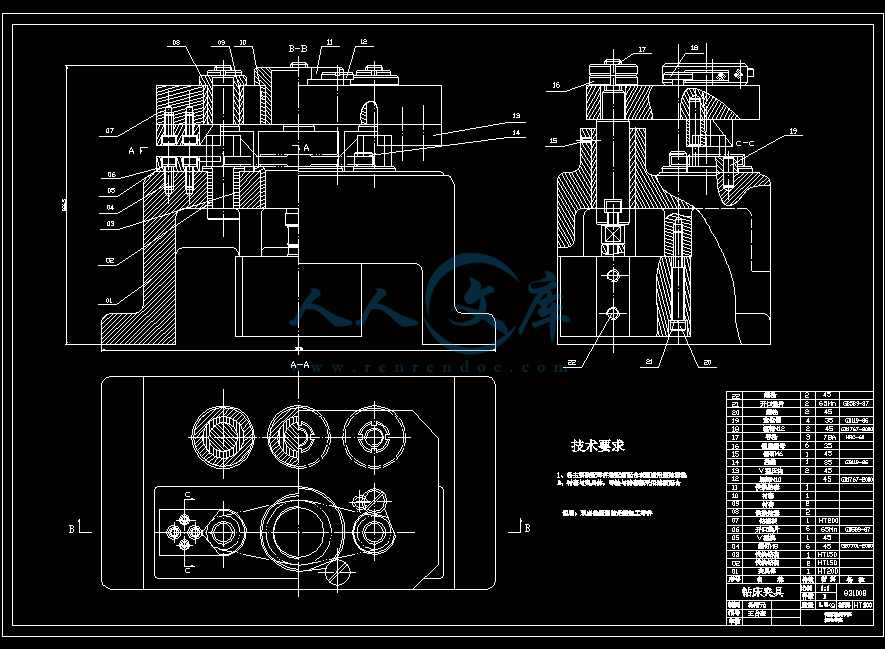

夹具装配图.dwg

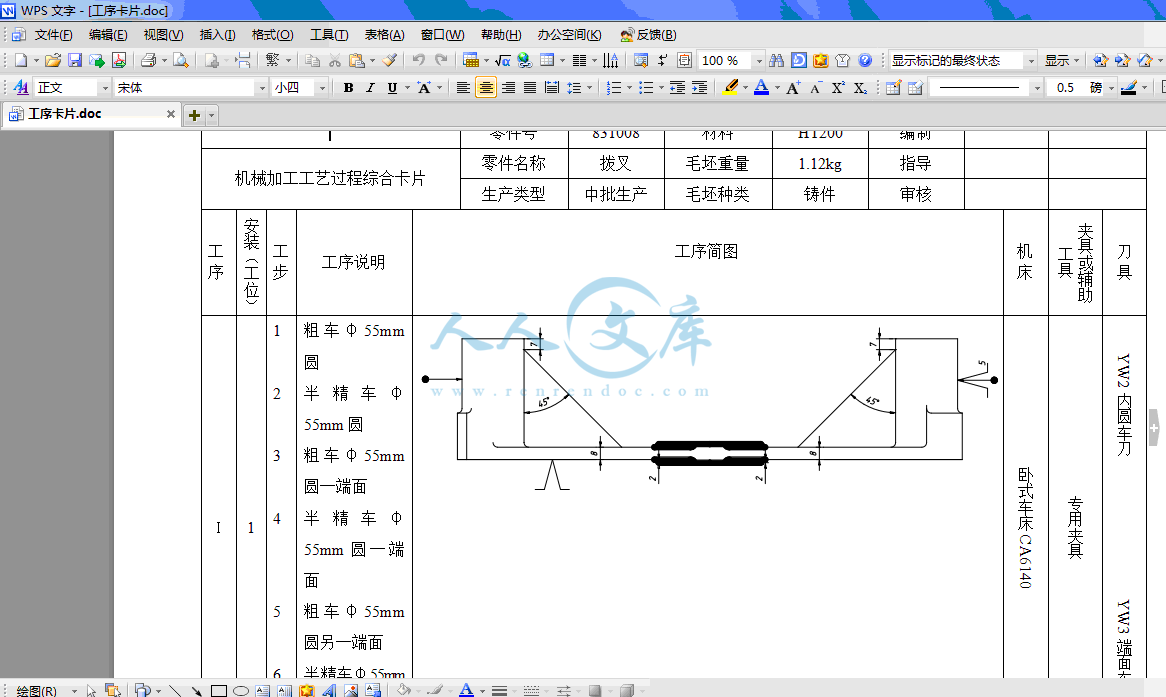

工序卡片.doc

工艺卡片.doc

毛坯图.dwg

活动V型块.dwg

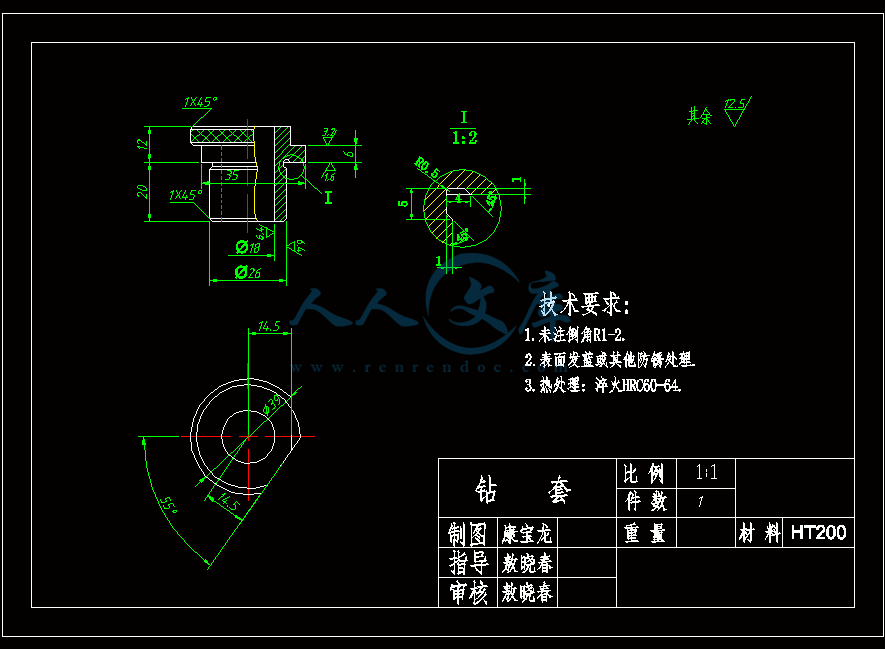

钻套.dwg

零件图.dwg











序言

机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。

就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。

由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。

一、零件的分析

题目所给的零件是CA6140车床的拨叉。它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。零件上方的φ20孔与操纵机构相连，二下方的φ50半孔则是用于与所控制齿轮所在的轴接触。通过上方的力拨动下方的齿轮变速。两件零件铸为一体，加工时分开。

零件的工艺分析

CA6140车床共有两处加工表面，其间有一定位置要求。分述如下：

1.以φ20为中心的加工表面

这一组加工表面包括：φ20的孔，以及其上下端面，上端面与孔有位置要求，孔壁上有一个装配时钻铰的锥孔，一个M8的螺纹孔。下端有一个47的斜凸台。这三个都没有高的位置度要求。

2.以φ50为中心的加工表面

这一组加工表面包括：φ50的孔，以及其上下两个端面。

这两组表面有一定的位置度要求,即φ50的孔上下两个端面与φ20的孔有垂直度要求。

由上面分析可知，加工时应先加工一组表面，再以这组加工后表面为基准加工另外一组。

二、工艺规程设计

(一)确定毛坯的制造形式

零件材料为HT200。考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，故选择铸件毛坯。

（二）基面的选择

基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中回问题百出，更有甚者，还会造成零件的大批报废，是生产无法正常进行。

（1）粗基准的选择。对于零件而言，尽可能选择不加工表面为粗基准。而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。根据这个基准选择原则，现选取φ20孔的不加工外轮廓表面作为粗基准，利用一组共两块V形块支承这两个φ32作主要定位面，限制5个自由度，再以一个销钉限制最后1个自由度，达到完全定位,然后进行铣削。

（2）精基准的选择。主要应该考虑基准重合的问题。当设计基准与工序基准不重合时，应该进行尺寸换算，这在以后还要专门计算，此处不再重复。

（三）制定工艺路线

制定工艺路线得出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证,在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用工卡具,并尽量使工序集中来提高生产率。除此之外，还应当考虑经济效果，以便使生产成本尽量下降。

3.工艺路线方案

工序一以φ32外圆为粗基准，粗铣φ20孔下端面。

工序二精铣φ20孔上下端面。

工序三以φ20孔上端面为精基准，钻、扩、铰、精铰φ20孔，保证垂直度误差不超过0.05mm,孔的精度达到IT7。

工序四以φ20孔为精基准，钻、扩、铰、精铰φ50孔，保证空的精度达到IT7。

工序五切断。

工序六以φ20孔为精基准，粗铣φ50孔上下端面。

工序七以φ20孔为精基准，精铣φ50孔上下端面，保证端面相对孔的垂直度误差不超过0.07。

工序八以φ20孔为精基准，钻φ4孔（装配时钻铰锥孔）。

工序九以φ20孔为精基准，钻一个φ4孔，攻M6螺纹。

工序十以φ20孔为精基准，铣47凸台。

工序十一检查。

虽然工序仍然是十一步，但是效率大大提高了。工序一和工序二比起工艺路线方案二快了一倍（实际铣削只有两次，而且刀具不用调整）。多次加工φ50、φ20孔是精度要求所致。

以上工艺过程详见图3。

（四）机械加工余量、工序尺寸及毛皮尺寸的确定

CA6140车床拨叉”；零件材料为HT200，硬度190～210HB，毛皮重量2.2kg，生产类型大批量，铸造毛坯。

据以上原始资料及加工路线，分别确定各家工表面的机械加工余量、工序尺寸及毛坯尺寸如下：

1. 外圆表面延轴线方向长度方向的加工余量及公差（φ20，φ50端面）。

查《机械制造工艺设计简明手册》（以下称《工艺手册》）表2.2～2.5，取φ20，φ50端面长度余量均为2.5（均为双边加工）

铣削加工余量为：

内容简介：: 设计“CA6140车床（831008型号）拨叉”零件的机械加工工艺及工艺设备机械制造工艺学课程设计任务书题目: 设计”CA6140车床拨叉”零件的机械加工工艺规则及工艺装备内容：1.零件图 1张 2.毛坯图 1张 3. 机械加工工艺过程综合卡片 1张 4. 结构设计装配图 1张 5. 结构设计零件图 1张 6. 课程设计说明书 1张序言机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。一、零件的分析（一）零件的作用题目所给的零件是CA6140车床的拨叉。它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。零件上方的20孔与操纵机构相连，二下方的50半孔则是用于与所控制齿轮所在的轴接触。通过上方的力拨动下方的齿轮变速。两件零件铸为一体，加工时分开。（二）零件的工艺分析CA6140车床共有两处加工表面，其间有一定位置要求。分述如下：1.以20为中心的加工表面这一组加工表面包括：20的孔，以及其上下端面，上端面与孔有位置要求，孔壁上有一个装配时钻铰的锥孔，一个M8的螺纹孔。下端有一个47的斜凸台。这三个都没有高的位置度要求。2.以50为中心的加工表面这一组加工表面包括：50的孔，以及其上下两个端面。这两组表面有一定的位置度要求,即50的孔上下两个端面与20的孔有垂直度要求。由上面分析可知，加工时应先加工一组表面，再以这组加工后表面为基准加工另外一组。二、工艺规程设计(一)确定毛坯的制造形式零件材料为HT200。考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，故选择铸件毛坯。（二）基面的选择基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中回问题百出，更有甚者，还会造成零件的大批报废，是生产无法正常进行。（1）粗基准的选择。对于零件而言，尽可能选择不加工表面为粗基准。而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。根据这个基准选择原则，现选取20孔的不加工外轮廓表面作为粗基准，利用一组共两块V形块支承这两个32作主要定位面，限制5个自由度，再以一个销钉限制最后1个自由度，达到完全定位,然后进行铣削。（2）精基准的选择。主要应该考虑基准重合的问题。当设计基准与工序基准不重合时，应该进行尺寸换算，这在以后还要专门计算，此处不再重复。（三）制定工艺路线制定工艺路线得出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证,在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用工卡具,并尽量使工序集中来提高生产率。除此之外，还应当考虑经济效果，以便使生产成本尽量下降。1.工艺路线方案一工序一粗、精铣20孔上端面。工序二钻、扩、铰、精铰20、50孔。工序三粗、精铣50孔上端面工序四粗、精铣50、20孔下端面。工序五切断。工序六钻4孔（装配时钻铰锥孔）。工序七钻一个4孔，攻M6螺纹。工序八铣47凸台。工序九检查。上面工序加工效率较高，但同时钻三个孔，对设备有一定要求。且看另一个方案。2.工艺路线方案二工序一粗、精铣20孔上端面。工序二粗、精铣20孔下端面。工序三钻、扩、铰、精铰20孔。工序四钻、扩、铰、精铰50孔。工序五粗、精铣50孔上端面工序六粗、精铣50孔下端面。工序七切断。工序八钻4孔（装配时钻铰锥孔）。工序九钻一个4孔，攻M6螺纹。工序十铣47凸台。工序十一检查。上面工序可以适合大多数生产，但效率较低。综合考虑以上步骤，得到我的工艺路线。3.工艺路线方案三工序一以32外圆为粗基准，粗铣20孔下端面。工序二精铣20孔上下端面。工序三以20孔上端面为精基准，钻、扩、铰、精铰20孔，保证垂直度误差不超过0.05mm,孔的精度达到IT7。工序四以20孔为精基准，钻、扩、铰、精铰50孔，保证空的精度达到IT7。工序五切断。工序六以20孔为精基准，粗铣50孔上下端面。工序七以20孔为精基准，精铣50孔上下端面，保证端面相对孔的垂直度误差不超过0.07。工序八以20孔为精基准，钻4孔（装配时钻铰锥孔）。工序九以20孔为精基准，钻一个4孔，攻M6螺纹。工序十以20孔为精基准，铣47凸台。工序十一检查。虽然工序仍然是十一步，但是效率大大提高了。工序一和工序二比起工艺路线方案二快了一倍（实际铣削只有两次，而且刀具不用调整）。多次加工50、20孔是精度要求所致。以上工艺过程详见图3。（四）机械加工余量、工序尺寸及毛皮尺寸的确定”CA6140车床拨叉”；零件材料为HT200，硬度190210HB，毛皮重量2.2kg，生产类型大批量，铸造毛坯。据以上原始资料及加工路线，分别确定各家工表面的机械加工余量、工序尺寸及毛坯尺寸如下：1. 外圆表面延轴线方向长度方向的加工余量及公差（20，50端面）。查机械制造工艺设计简明手册（以下称工艺手册）表2.22.5，取20，50端面长度余量均为2.5（均为双边加工）铣削加工余量为：粗铣 1mm精铣 0mm2. 内孔（50已铸成孔）查工艺手册表2.22.5，取50已铸成孔长度余量为3，即铸成孔半径为44mm。工序尺寸加工余量：钻孔 2mm扩孔 0.125mm铰孔 0.035mm精铰 0mm3. 其他尺寸直接铸造得到由于本设计规定的零件为大批量生产，应该采用调整加工。因此在计算最大、最小加工余量时应按调整法加工方式予以确认。（五）确立切削用量及基本工时工序一以32外圆为粗基准，粗铣20孔上下端面。1. 加工条件工件材料：HT200,b =0.16GPa HB=190241,铸造。加工要求：粗铣20孔上下端面。机床：X6140卧式铣床。刀具：W18Cr4V硬质合金钢端铣刀,牌号YG6。铣削宽度ae=60,深度apPcc。故校验合格。最终确定 ap=1.5mm，nc=475r/min,Vfc=475mm/s，V c=119.3m/min，f z=0.16mm/z。6）计算基本工时tmL/ Vf=(32+80)/475=0.09min。工序二精铣20孔上下端面。1. 加工条件工件材料：HT200,b =0.16GPa HB=190241,铸造。加工要求：精铣20上下端面。机床：X6140卧式铣床。刀具：W18Cr4V硬质合金钢端铣刀,牌号YG6。铣削宽度ae=60,深度apPcc。故校验合格。最终确定 ap=1.0mm，nc=475r/min,Vfc=475mm/s，V c=119.3m/min，f z=0.16mm/z。6）计算基本工时tmL/ Vf=(32+80)/475=0.09min。工序三以20孔上端面为精基准，钻、扩、铰、精铰20孔，保证垂直度误差不超过0.05mm,孔的精度达到IT7。1. 选择钻头选择高速钢麻花钻钻头，粗钻时do=18mm，钻头采用双头刃磨法，后角o12，二重刃长度b=2.5mm,横刀长b=1.5mm,宽l=3mm,棱带长度 2.选择切削用量（1）决定进给量查切所以，按钻头强度选择按机床强度选择最终决定选择机床已有的进给量经校验校验成功。（2）钻头磨钝标准及寿命后刀面最大磨损限度（查切）为0.5.mm，寿命（3）切削速度查切修正系数故。查切机床实际转速为故实际的切削速度（4）校验扭矩功率所以故满足条件，校验成立。.计算工时由于所有工步所用工时很短，所以使得切削用量一致，以减少辅助时间。扩铰和精铰的切削用量如下：扩钻：铰孔：精铰：工序四以20孔为精基准，钻、扩、铰、精铰50孔，保证空的精度达到IT7。1. 选择钻头选择高速钢麻花钻钻头，粗钻时do=48mm，钻头采用双头刃磨法，后角o11，二重刃长度b=11mm,横刀长b=5mm,弧面长l=9mm,棱带长度 2.选择切削用量（1）决定进给量查切按钻头强度选择按机床强度选择最终决定选择Z550机床已有的进给量经校验校验成功。（2）钻头磨钝标准及寿命后刀面最大磨损限度（查切）为0.81.2mm，寿命扩孔后刀面最大磨损限度（查切）为0.9.mm，寿命铰和精铰孔后刀面最大磨损限度（查切）为.mm，寿命（3）切削速度查切修正系数故。查切机床实际转速为故实际的切削速度（4）校验扭矩功率所以故满足条件，校验成立。扩铰和精铰的切削用量同理如下：扩钻：铰孔：精铰： .计算工时所有工步工时相同。工序五切断。工序六以20孔为精基准，粗铣50孔上下端面。1. 加工条件工件材料：HT200,b =0.16GPa HB=190241,铸造。机床：XA5032卧式铣床。刀具：W18Cr4V硬质合金钢端铣刀,牌号YG6。铣削宽度ae60,深度apPcc=2.7kw。故校验合格。6）计算基本工时tmL/ Vf=(72+9)/375=0.216min.工序七以20孔为精基准，精铣50孔上下端面，保证端面相对孔的垂直度误差不超过0.07。1. 加工条件工件材料：HT200,b =0.16GPa HB=190241,铸造。机床：XA5032卧式铣床。刀具：W18Cr4V硬质合金钢端铣刀,牌号YG6。铣削宽度ae60,深度apPcc=2.7kw。故校验合格。6）计算基本工时tmL/ Vf=(72+9)/375=0.216min.结果ap=1.0mm, f=0.21 mm/z, nc=235r/min,Vfc=600.4mm/s.工序八以20孔为精基准，钻4孔（装配时钻铰锥孔）。1. 选择钻头选择高速钢麻花钻钻头，粗钻时do=4mm，后角o16，二重刃长度 2.选择切削用量（1）决定进给量查切按钻头强度选择按机床强度选择最终决定选择机床已有的进给量经校验校验成功。（2）钻头磨钝标准及寿命后刀面最大磨损限度（查切）为0.50.8mm，寿命（3）切削速度查切修正系数故。查切机床实际转速为故实际的切削速度（4）校验扭矩功率故满足条件，校验成立。.计算工时工序九以20孔为精基准，钻一个4孔，攻M6螺纹。1. 选择钻头选择高速钢麻花钻钻头，粗钻时do=4mm，后角o16，二重刃长度 2.选择切削用量（1）决定进给量查切按钻头强度选择按机床强度选择最终决定选择机床已有的进给量经校验校验成功。（2）钻头磨钝标准及寿命后刀面最大磨损限度（查切）为0.50.8mm，寿命（3）切削速度查切修正系数故。查切机床实际转速为故实际的切削速度（4）校验扭矩功率故满足条件，校验成立。.计算工时螺纹钻削由于没有手册可查，故以钻削切削用量及其他钻螺纹工序估算。祥见工艺卡片。工序十以20孔为精基准，铣47凸台。工序十一检查。其余几步数据见工艺卡片。三、卡具设计经过与老师协商，决定设计第IX道工序钻M6孔的钻床卡具。本卡具将用于Z525立式钻床。刀具为M6丝锥，以及4的高速钢麻花钻。（一）问题的提出在给定的零件中，对本步加工的定位并未提出具体的要求，是自由公差，定位要求较低。因此，本步的重点应在卡紧的方便与快速性上。（二）卡具设计1 定位基准的选择出于定位简单和快速的考虑，选择20孔为基准，即以一面上一长销（自由度限制数：5）配合以一挡销（自由度限制数：1）使工件完全定位。再使用快速螺旋卡紧机构进行卡紧。2 切削力和卡紧力计算本步加工可按钻削估算卡紧力。实际效果可以保证可靠的卡紧。轴向力扭矩由于扭矩很小，计算时可忽略。卡紧力为取系数 S1=1.5 S2=S3=S4=1.1则实际卡紧力为 F=S1*S2*S3*S4*F=10.06N使用快速螺旋定位机构快速人工卡紧，调节卡紧力调节装置，即可指定可靠的卡紧力。3. 定位误差分析本工序采用一定位销，一挡销定位，工件始终靠近定位销的一面，而挡销的偏角会使工件自重带来一定的平行于卡具体底版的水平力，因此，工件不在在定位销正上方，进而使加工位置有一定转角误差。但是，由于加工是自由公差，故应当能满足定位要求。4. 卡具设计及操作的简要说明卡具的卡紧力不大，故使用手动卡紧。为了提高生产力，使用快速螺旋卡紧机构。卡具上设置有钻套，用于确定的钻头位置。四、参考文献1赵家奇,机械制造工艺学课程设计指导书2版.北京:机械工业出版社,2000.10.2李云,机械制造及设备指导手册.北京:机械工业出版社,1997.83孟少农,机械加工工艺手册.北京:机械工业出版社,1991.9.4徐圣群，简明加工工艺手册.上海:科学技术出版社，1991.2附表1 机械加工工艺过程综合卡片附加图纸零件图装配图夹具体零件图机械加工工艺过程综合卡片零件号831008材料HT200编制李超平2007.04.11机械加工工艺过程综合卡片零件名称拨叉毛坯重量1.12kg指导生产类型中批生产毛坯种类铸件审核工序安装（工位）工步工序说明工序简图机床夹具或辅助工具刀具1123456粗车55mm圆半精车55mm圆粗车55mm圆一端面半精车55mm圆一端面粗车55mm圆另一端面半精车55mm圆另一端面卧式车床CA6140专用夹具YW2内圆车刀 YW3端面车刀零件号831008材料HT200编制李超平2007.04.11机械加工工艺过程综合卡片零件名称拨叉毛坯重量1.12kg指导生产类型中批生产毛坯种类铸件审核工序安装（工位）工步工序说明工序简图机床夹具或辅助工具刀具11铣断将工件按尺寸要求铣成单件，切口为4mm。X60铣床专用夹具高速钢镶齿三面刃铣刀零件号831008材料HT200编制李超平2007.04.11机械加工工艺过程综合卡片零件名称拨叉毛坯重量1.12kg指导生产类型中批生产毛坯种类铸件审核工序安装（工位）工步工序说明工序简图机床夹具或辅助工具刀具11234加工孔25mm钻孔至23mm扩孔至24.8mm粗铰孔至24.94mm精铰孔至25mm立式钻床Z535专用夹具麻花钻头25mm零件号831008材料HT200编制李超平2007.04.11机械加工工艺过程综合卡片零件名称拨叉毛坯重量1.12kg指导生产类型中批生产毛坯种类铸件审核工序安装（工位）工步工序说明工序简图机床夹具或辅助工具刀具11铣168mm槽，保证16mmX60铣床专用夹具高速钢镶齿三面刃铣刀零件号831008材料HT200编制李超平2007.04.11机械加工工艺过程综合卡片零件名称拨叉毛坯重量1.12kg指导生产类型中批生产毛坯种类铸件审核工序安装（工位）工步工序说明工序简图机床夹具或辅助工具刀具11铣斜面3515mmX60铣床专用夹具高速钢镶齿三面刃铣刀27附表1 机械加工工艺过程综合卡片零件号831008材料HT200编制机械加工工艺过程综合卡片零件名称拨叉毛坯重量1.12kg指导生产类型中批生产毛坯种类铸件审核工序安装（工位）工步工序说明工序简图机床夹具或辅助工具刀具1123456粗车55mm圆半精车55mm圆粗车55mm圆一端面半精车55mm圆一端面粗车55mm圆另一端面半精车55mm圆另一端面卧式车床CA6140专用夹具YW2内圆车刀 YW3端面车刀零件号831008材料HT200编制李超平2007.04.11机械加工工艺过程综合卡片零件名称拨叉毛坯重量1.12kg指导生产类型中批生产毛坯种类铸件审核工序安装（工位）工步工序说明工序简图机床夹具或辅助工具刀具11铣断将工件按尺寸要求铣成单件，切口为4mm。X60铣床专用夹具高速钢镶齿三面刃铣刀零件
