T108吨自卸车拐轴的断裂原因分析及优化设计【4张图纸】

资源目录

T108吨自卸车拐轴的断裂原因分析及优化设计【4张图纸】.rar

目录.doc---(点击预览)

模拟结构图.dwg---(点击预览)

拐轴（设计）4张.dwg---(点击预览)

几何模型的应力分布图.doc---(点击预览)

T108吨自卸车拐轴的断裂原因分析及优化设计说明书.doc---(点击预览)

压缩包内文档预览：

编号：419965 类型：共享资源大小：6.62MB 格式：RAR 上传时间：2015-03-28 上传人：上*** IP属地：江苏

29
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: T108吨自卸车拐轴断裂原因分析拐轴优化拐轴图纸

资源描述：

T108吨自卸车拐轴的断裂原因分析及优化设计

28页 12800字数+说明书+4张CAD图纸【详情如下】

T108吨自卸车拐轴的断裂原因分析及优化设计说明书.doc

几何模型的应力分布图.doc

图.doc

图纸.doc

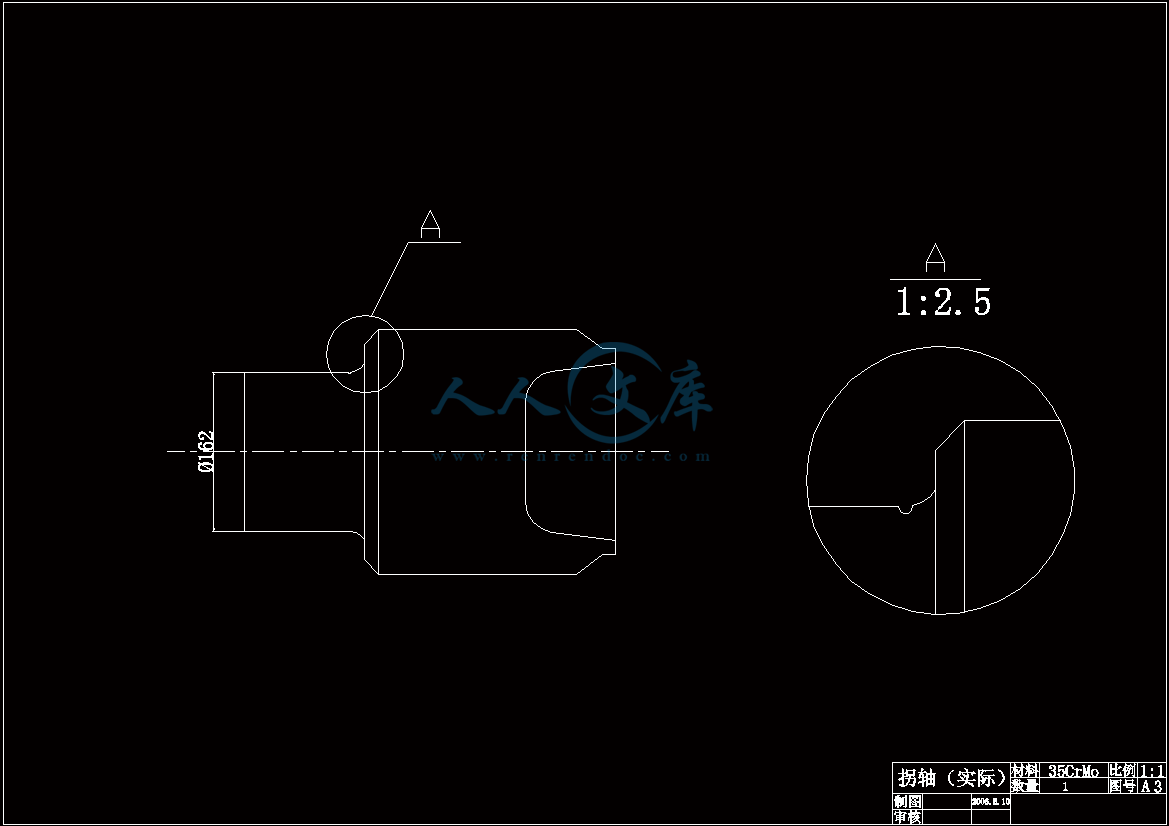

拐轴实际.dwg

拐轴改进.dwg

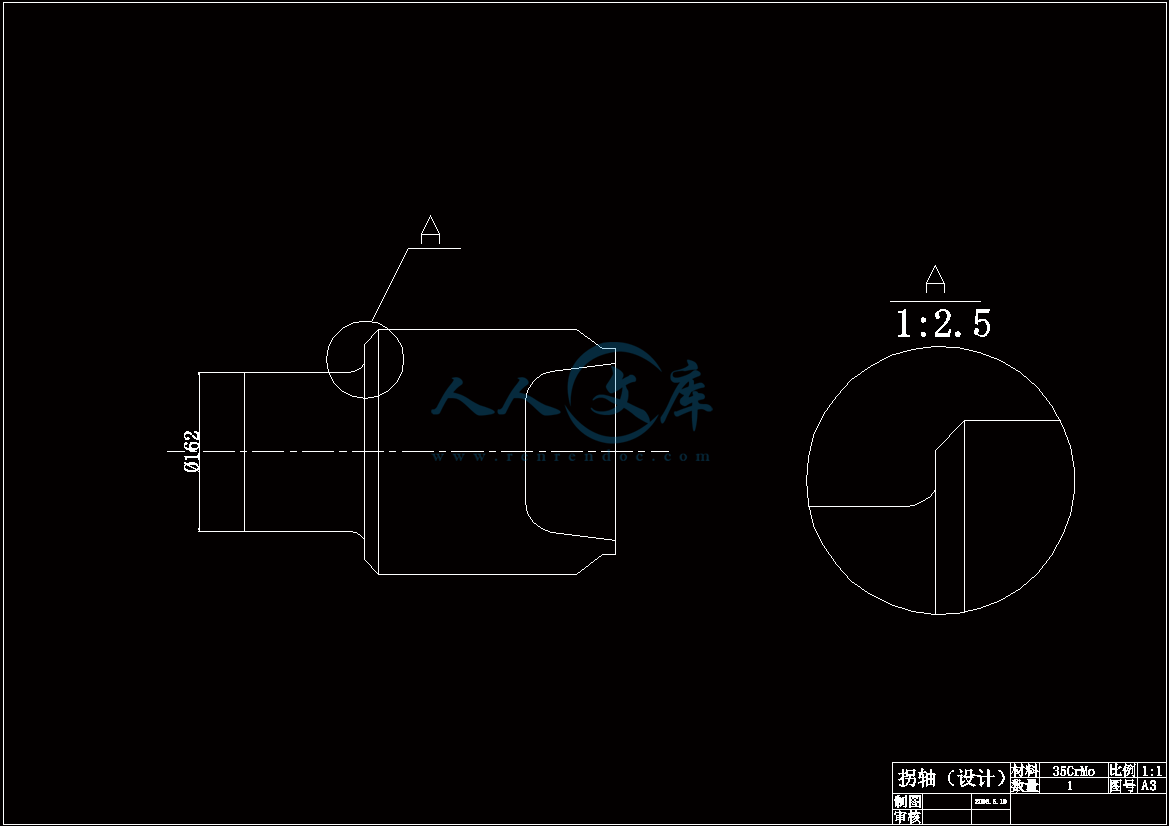

拐轴设计.dwg

拐轴（设计）4张.dwg

模拟结构图.dwg

目录.doc

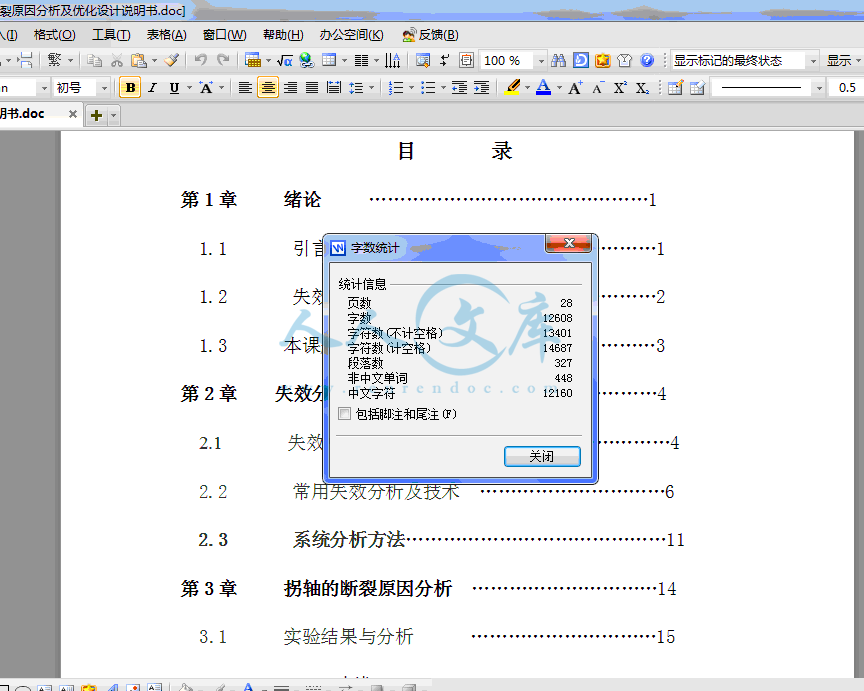

第1章绪论 1

1.1 引言 1

1.2 失效分析的发展简况 2

1.3 本课题的背景和意义 3

第2章失效分析的方法 4

2.1 失效分析的概况 4

2.2 常用失效分析及技术 6

2.3 系统分析方法11

第3章拐轴的断裂原因分析 14

3.1 实验结果与分析 15

3.2 PRO/E建模 19

3.3 ANSYS分析 20

3.4 拐轴的优化设计 23

设计心得 25

参考文献 27

摘要

我的设计课题是T108吨自卸车拐轴的断裂失效分析及优化设计本文通过对拐轴轴化学成分、宏观、微观及力学性能等方面的一系列实验，失效分析技术是指在各种失效分析方法中具体所采用的分析技术和手段。对失效分析对象而言，失效分析技术从总体上可分为非破坏性和破坏性失效分析技术，具体可分为：感官检查诊断技术、痕迹发现技术、断口和裂纹分析技术、化学成分分析技术、性能测试技术、无损检验技术、宏观残余应力测试等。分析出该轴的断裂原因，在此基础上，利用PRO/E软件对泵轴进行了较全面的有限元分析及优化设计，不但验证了实验分析的正确性，而且提出了合理的改进方案。

我们通过对自卸车拐轴轴的宏、微观分析和结构分析，了解该轴的应力分布情况，找出应力集中部位，分析该系列轴断裂的原因,在此基础上充分利用PRO/E技术进行进一步的应力分析,以验证宏、微观分析结果,再利用PRO/E技术进行轴的优化设计,达到改进轴的目的仍然采用ANSYS软件进行轴的优化设计，在建模中，由于要进行有限元分析，为减少小尺寸的影响，一些不重要的倒角、倒角可以省略，此外，拐轴的实际受力过程是不断运动的，为便于分析起见，在受力等效的原则下，通过施加约束转化为一个静力分析模型。

并对所做的优化结构进行分析验证，达到减少应力集中，提高零件及设备的使用寿命。这样既能保证设备的正常使用，提高工厂的经济效益，有很高的实用价值，而且为轴失效问题的分析可提供有效的参考资料。

关键词失效分析；断裂；有限元；PRO/E；拐轴

　　　长期以来，人类在生产实践中不断与产品失效作斗争，但失效分析仅作为零星、分散、宏观的经验世代相传。失效分析作为一种学科分支还是近半个世纪的事情。材料科学的兴起、先进测试技术的应用以及近代物理、化学等的全面发展，使得人民能够从微观方面阐明产品失效的本质、规律和原因。在此基础上，失效分析走上系统、综合、理论化的新阶段。近半个世纪所积累的失效分析知识与技术千百倍于人类前期有关知识的总和。但这种知识必然随着人类生产实践和科技进步而不断发展。虽然由于科技的发展，产品在设计、生产、使用与维修上的技术改进，似的产品的可靠性日益提高，然而，失效事件并不会消失。而且，产品的自动化程度愈高、技术愈密集，一旦出现失效，造成的损失就愈严重。因此失效分析将随着科技的高速发展显得更为重要。

远在1862年英国建立世界第一个蒸气锅炉监察局时，失效分析就被作为法律仲裁产品质量事故的技术判断手段。在1938-1945年间，美国质量管理学会发起“失效废品检验规划”，号召生产企业把失效分析作为重要环节纳入质量管理系统。在四十年代末和五十年代初，为解决电子产品失效问题而发展起来的可靠性理论使失效分析进入到一个新的阶段。到六十年代，人们更开始了机械设备系统可靠性理论的研究。近年来，失效物理和失效分析在这种认识推动下，也得到了很大的重视和发展。失效分析推动科学技术进步，促进国民经济健康发展，提高机械产品质量，在国民经济中有重要作用和意义。

1.3 本课题的背景和意义。

此课题研究的拐轴是某厂108吨自卸车上一部件，在此称为主轴。我们从设计图纸上了解到主轴的结构，按使用情况我们在主轴（拐轴）尾部接上管子，然后通过焊接用一个外径为450，内径为374，总长为1946的圆管约束，约束位置在离圆管端部418处，主轴端部离中心线472。

内容简介：: 毕业设计(论文)课题名称 T108吨自卸车拐轴的断裂原因分析及优化设计专业名称机械机械设计制造及其自动化所在班级学生姓名学生学号指导老师完成日期： 2006年5月20日目录第1章绪论 1 1.1 引言 1 1.2 失效分析的发展简况 2 1.3 本课题的背景和意义 3第2章失效分析的方法 42.1 失效分析的概况 42.2 常用失效分析及技术 62.3 系统分析方法11第3章拐轴的断裂原因分析 14 3.1 实验结果与分析 15 3.2 PRO/E建模 19 3.3 ANSYS分析 20 3.4 拐轴的优化设计 23 设计心得 25 参考文献 27摘要我的设计课题是T108吨自卸车拐轴的断裂失效分析及优化设计本文通过对拐轴轴化学成分、宏观、微观及力学性能等方面的一系列实验，失效分析技术是指在各种失效分析方法中具体所采用的分析技术和手段。对失效分析对象而言，失效分析技术从总体上可分为非破坏性和破坏性失效分析技术，具体可分为：感官检查诊断技术、痕迹发现技术、断口和裂纹分析技术、化学成分分析技术、性能测试技术、无损检验技术、宏观残余应力测试等。分析出该轴的断裂原因，在此基础上，利用PRO/E软件对泵轴进行了较全面的有限元分析及优化设计，不但验证了实验分析的正确性，而且提出了合理的改进方案。我们通过对自卸车拐轴轴的宏、微观分析和结构分析，了解该轴的应力分布情况，找出应力集中部位，分析该系列轴断裂的原因,在此基础上充分利用PRO/E技术进行进一步的应力分析,以验证宏、微观分析结果,再利用PRO/E技术进行轴的优化设计,达到改进轴的目的仍然采用ANSYS软件进行轴的优化设计，在建模中，由于要进行有限元分析，为减少小尺寸的影响，一些不重要的倒角、倒角可以省略，此外，拐轴的实际受力过程是不断运动的，为便于分析起见，在受力等效的原则下，通过施加约束转化为一个静力分析模型。并对所做的优化结构进行分析验证，达到减少应力集中，提高零件及设备的使用寿命。这样既能保证设备的正常使用，提高工厂的经济效益，有很高的实用价值，而且为轴失效问题的分析可提供有效的参考资料。关键词失效分析；断裂；有限元；PRO/E；拐轴第1章绪论1.1 引言在很久以前，人们对产品失效就有了宏观认识。产品失效真正给人类带来严重的危害，则是从100多年前的英国工业革命开始。当蒸汽机动力和大机器生产给人类社会带来巨大进步的同时，产品失效也给人类带来了前所未有的灾难性事故。因而1862年，英国建立了世界上第一个蒸汽锅炉监察局，把失效分析作为法律仲裁事故和提高产品质量的技术手段。随后，在工业化国家中，对失效产品进行分析的各种机构相继出现。随着科技的突非猛进系统和设备日益复杂，功能不断提高，其不可靠和不安全因素增多，导致故障的原因也增多，因而对故障的分析研究工作亦越来越受到世界各国的关注。工业的发展、技术的进步正是人们不断与产品失效做斗争的结果，这在航空和航天事业的发展史中表现尤为突出。因为即使航天飞机这么先进的运载工具也可能发生故障，如美国的价值12亿美元的“挑战者”号航天飞机，在1986年1月28号第11次升空时突然爆炸，使7名宇航员遇难，这一惨痛悲剧再次告戒人们忽视产品失效问题将带来灾难性的恶果。任何一次失效都可以看成是产品在服役条案件下所做的一次最真实做可靠的学实验的结果；通过失效分析判断失效模式，找出失效的原因和影响因素，也就找到了薄弱环节所在，从而改进有关部门的工作。提高产品质量。失效分析是可靠性工程的技术基础之一；是安全工程的重要技术保障之一；是维修工程的理论基础和指导依据；可产生巨大的经济效益和社会效益。因而开展失效分析工作是非常有意义的，其重要性一般包括以下几个方面：1.可以保证产品的可靠性，减少由于设备失效造成的人身伤亡和直接的经济损失；2.可以从中吸取大量的经验教训以利制定和完善产品质量管理的有关文件、标准和规定、是产品质量管理的一个重要环节；3.有助于及时“吃透”国外先进技术、提高引进速度和效率；4.通过对进口设备的失效分析可以向外商提供索赔依据或技术仲裁5.可以使设备维修工作建立在失效分析的基础上，从而取得良好的事故预防；6.失效分析的结果也是现行技术的规范、规程和标准的实用性的实地检验，可作为修订和制定文件的依据；7.失效分析的头脑国际资料是指定科技开发规划和经济发展规划的重要依据，失效分析可以为各级人员正确处理现场技术问题提供科学的依据。在我国，由于长期的历史原因，现有设备超期服役带病运行相当普遍，有相当一部分设备存在各种结构缺陷、工艺缺陷、加工缺陷、制造缺陷、材料缺陷和使用不当产生的裂纹或损伤腐蚀介质影响或长期超载运行等，或盲目使用这些设备而不及时采取措施进行监控和预防，必将发生事故，因而，为了尽量减少事故的发生，需要进行失效分析的研究。目前关于失效分析的研究比较多，他们大多采用传统的宏观、微观分析法对失效的原因进行分析，本文首先也将采用宏观、微观对T108吨自卸车拐轴进行失效分析。1.2失效分析的发展简况长期以来，人类在生产实践中不断与产品失效作斗争，但失效分析仅作为零星、分散、宏观的经验世代相传。失效分析作为一种学科分支还是近半个世纪的事情。材料科学的兴起、先进测试技术的应用以及近代物理、化学等的全面发展，使得人民能够从微观方面阐明产品失效的本质、规律和原因。在此基础上，失效分析走上系统、综合、理论化的新阶段。近半个世纪所积累的失效分析知识与技术千百倍于人类前期有关知识的总和。但这种知识必然随着人类生产实践和科技进步而不断发展。虽然由于科技的发展，产品在设计、生产、使用与维修上的技术改进，似的产品的可靠性日益提高，然而，失效事件并不会消失。而且，产品的自动化程度愈高、技术愈密集，一旦出现失效，造成的损失就愈严重。因此失效分析将随着科技的高速发展显得更为重要。远在1862年英国建立世界第一个蒸气锅炉监察局时，失效分析就被作为法律仲裁产品质量事故的技术判断手段。在1938-1945年间，美国质量管理学会发起“失效废品检验规划”，号召生产企业把失效分析作为重要环节纳入质量管理系统。在四十年代末和五十年代初，为解决电子产品失效问题而发展起来的可靠性理论使失效分析进入到一个新的阶段。到六十年代，人们更开始了机械设备系统可靠性理论的研究。近年来，失效物理和失效分析在这种认识推动下，也得到了很大的重视和发展。失效分析推动科学技术进步，促进国民经济健康发展，提高机械产品质量，在国民经济中有重要作用和意义。1.3 本课题的背景和意义。此课题研究的拐轴是某厂108吨自卸车上一部件，在此称为主轴。我们从设计图纸上了解到主轴的结构，按使用情况我们在主轴（拐轴）尾部接上管子，然后通过焊接用一个外径为450，内径为374，总长为1946的圆管约束，约束位置在离圆管端部418处，主轴端部离中心线472。第2章对自卸车拐轴进行失效分析的方法2.1失效分析的概况2.1.1失效分析的基本概念所谓失效，按照国家标准GB3187-82可靠性基本词术语及定义，就是：“产品丧失规定的功能，对可恢复产品通常也称故障”（12）。为了研究失效的原因，确定失效的模式或机理，并采取补救或预防措施以防止失效再度发生的技术活动与管理活动，叫做“失效分析”（12，13）。因此失效分析是可靠性工程的重要组成部分，也是保证产品可靠性而需建立的反馈系统的重要环节。失效分析是一门涉及系统分析、系统安全、产品设计、材料力学、断裂力学、断裂物理、断口学、材料学、测试技术、金属学、金属工艺、强度计算、产品质量全面管理等众多领域的综合学科，它包括三个方面： 1事前故障的预测技术，如可靠度计算、故障率评价和可靠性分析法（故障树分析FTA，故障模式和影响分析FMEA，事件树分析ETA）； 2事中故障诊断技术（应力定量化技术、故障检测及故障征兆诊断技术、设备或系统强度、故障性能定量化技术及劣化定量化技术等）； 3事后失效分析（寿命预测技术、故障机理、失效模式的测定技术、失效评定的标准、维修技术等）。上述事后分析也既是失效分析或故障分析，是指事故或鼓掌发生后的检测和分析，以便找到失效的部位、原因和机理；掌握产品的改进线索或修复方法，防止问题重复发生。近年来，失效分析工作还注意了反馈与发展，在工况与质量上做了不少工作，从事前分析、事后预防发展到事中监控。2.1.2失效的主要来源及模式失效经常是由多方面原因造成的，其主要来源包括设计、选材、材料缺陷、制造工艺、再加工、组装、检查、试验、质量控制、贮运、工作条件、维修工作中预先未暴露的过载以及机械或化学的损伤等。 1设计上的缺点：机械缺口、改变设计、零件的是升级使用、设计判据不充分等。 2材料选择上的缺点：拉伸试验数据不准确。 3材料中的缺陷：铸件（冷隔、夹杂物、疏松、空隙和缩孔是铸件特有的）铸件（折叠、接逢、收缩、空洞和锻造流线花样为锻件特有的）。 4加工中存在的问题：各种冷热加工中的问题。 5装配中的失误：操作人员的疏忽行为、装配规程不完善、对中不良。 6不合理的服役条件：启动、停车、维修不当。失效模式是失效的外在宏观表现形式和过程规律。金属构件的失效模式可分为断裂、表面损伤和过量变形这三大方面。具体的说，机械失效的主要模式如表2.2。表2.2金属部件的各种失效模式过量变形1）力和温度或者力或温度引起弹性变形；2）屈服；3）压痕；4）蠕变；5）冲击变形表面损伤1）磨损a。粘着磨损；b。磨粒磨损；c。腐蚀磨损；d。点腐蚀；e。冲击磨损；f。微振磨损；g。接触疲劳磨损；h。剥落。2）腐蚀a。均匀腐蚀；b。缝隙腐蚀；c。电池作用腐蚀；d。点腐蚀；e。晶间腐蚀；f。选择侵出；g。冲蚀；h。气蚀；i。氢损伤；j。生物腐蚀；k。应力腐蚀；l。微振腐蚀断裂1）延性断裂2）脆性断裂3）冲击断裂4）疲劳断裂a。高温疲劳；b。高周疲劳；c。低周疲劳；d。热疲劳；e。接触疲劳；f。冲击疲劳；g。腐蚀疲劳；h。微振疲劳5）应力持久断裂6）蠕变-疲劳复合断裂2.2常用失效分析及技术2.2.1常用失效方法(失效分析的一般程序与步骤)1.失效分析的思路失效分析思路是对于已经发生的事故考虑从什么地方开始,沿着什么样的程序去分析研究故障现象的因果关系,确定事故原因,完成分析任务.断裂分析思路一般是:断裂失效事故-故障件裂纹或断口分析-力学性能分析-显微组织分析-结构受力分析-使用维护分析.必要时可进行工艺分析、材料成分分析、环境分析、相结构分析和残余应力分析。2.断裂失效分析的一般程序断裂失效事故残骸的拼凑及分析事故的现场调查首先破坏件的分析结构受力应力状态的分析工作状态的分析材质性能及组织分析裂纹和断口的分析正在使用件的调查分析破坏过程和机理分析过程再现和解决方案的试验继续服役的延寿方案新生产件的改进的调查方案图2.1断裂失效分析的一般程序3.失效分析的具体过程（1）调查研究向机器操作者调查破坏过程，观察破坏现场，了解破坏构件在机器的部位和工作情况。向生产工人和技术人员调查构件的生产工艺历史和参数。向设计人员调查构件的设计过程和设计计算。外观检查，观察破坏构件的外形特征。服役条件、工作环境等的综合分析。（2）断口分析、破面分析、变形量测定断裂试样的正确选择及切取。断口的宏观分析。断口的微观分析。（3）内在质量的检验低倍检验：主要检查夹杂、气孔等低倍检查项目。金相组织分析：检查破断零件的裂纹分布及走向，金相组织是否正常。材料的化学成分分析：主要复验材料的常规机械性能是否合格，据构件破坏部位的几何形状、应力分布情况、负载的变化等情况与该类情况下的静/动机械性能比较。（4）判明失效的原因：据上面的调查研究及实验检查结果，综合分析造成构件失效的原因。（5）提高改进措施（6）实际运行考验2.2.2常用失效分析技术失效分析技术是指在各种失效分析方法中具体所采用的分析技术和手段。对失效分析对象而言，失效分析技术从总体上可分为非破坏性和破坏性失效分析技术，具体可分为：感官检查诊断技术、痕迹发现技术、断口和裂纹分析技术、化学成分分析技术、性能测试技术、无损检验技术、宏观残余应力测试等。1.感官检查诊断技术失效分析与医生看病或诊察案件相似，对信息资料既要单独和分类推敲，又要综合分析，通盘考虑，然后提出疑问、假设，进一步有针对性地补充信息资料，多方考核，验证假设，从众多原因中，逐步确定取舍，从而得出可靠结论，并提出切实可行的预防措施，最后在实践中进一步验证。感官检查是一种直观、简洁、使用方便、可靠性好的应用技术。主要依靠人体感官功能智力、经验的结合获取、存储、加工处理信息，达到分析目的。它主要包括视觉检查、触觉检查、嗅觉检查等。 2.痕迹发现技术失效分析中进行宏观、微观分析时都离不开痕迹分析。通过痕迹分析，不仅可对事故和失效发生、发展过程作出判断，并可为事故和失效分析结论提供可靠左证和依据。所谓痕迹分析就是对表面形貌（花样）的变化、成分的变化（或材料的迁移）、颜色的变化、表层组织、性能的变化、残余应力的变化、以及表面污染状态的变化等变化特性进行诊断鉴别，找出变化的原因，为事故和机械失效分析提供线索和证据。其主要研究内容是：研究机械表面上形成痕迹的物理、化学过程（即机制）；研究痕迹对机械结构及其功能的影响；研究不同材料表面性能与痕迹的关系及其机械失效分析中的应用；痕迹的理化检验方法；痕迹的各种预防措施和表面强化或改进技术。在一般情况下痕迹分析程序是：寻找、发现和显现痕迹；痕迹的提取、固定、显现、清洗、记录和保存；鉴定痕迹（这是痕迹分析的重点工作）一般原则是由表及里，由简而繁，先宏观后微观，先定性后定量。遵循形貌-成分-组织结构-性能的分析顺序；痕迹的模拟再现试验；综合性分析；做分析结论并写出有建设性意见的报告。3.断口的裂纹分析技术断口和裂纹分析一般包括宏观分析与微观分析两个方面。前者指用肉眼或40倍以下的放大镜、实体显微镜对断口或裂纹进行观察分析，可有效地确定对断裂起源和扩展方向；后者指用光学显微镜、透射电镜、扫描电镜等对断口或裂纹进行观察、鉴别与分析，可以有效地确定断裂类型与机理。宏观分析和微观分析是不可分割的整体，二者不可互相取代，只能互相补充、互相促进。过分依赖微观分析而不重视宏观分析，只根据几个微观视场的特征就作出判断，往往会导致全局性的判断失误；反之，忽视微观分析只进行宏观分析，则可能得出肤浅乃至错误的结论。断口和裂纹分析技术一般包括：分析对象的确定与显示技术、观察与照相记录技术、定性与定量分析技术及仪器与设备的使用技术等。4.化学成分分析技术在失效分析中，常常需要对失效零件的材料成分（包括定牌号、全成分或部分成分）、外来物（如擦痕或溅射附加物）、表面沉积物、腐蚀生成物及氧化物等定性或定量的分析，以便为最终的失效分析结论提供依据。a.常用分析技术该技术主要用于分析失效零件名义或宏观区域的材料成分，主要方法有：1.湿法化学分析：可准确分析含量较大的金属，阴离子的有无及其浓度； 2.半定量发射光谱和原子吸收光谱：用于分析合金成分； 3.燃烧法：用于测定金属中的碳硫氢氧氮的含量； 4.点滴法：可以简单地定性分析金属中的合金元素、沉淀物、腐蚀物、土壤等； 5.红外、紫外光谱：用于检测有机物质。b.表面及微区分析技术在失效分析中，相对于名义或宏观区域成分分析，失效零件的材料的表面成分及失效源区的微区分分析更为重要，尤其是对表面损伤或者由于诸如夹杂、成分偏析等造成的失效。目前主要分析仪器有：讹歇电子谱仪、离子探针、电子探针、x射线能谱仪、x射线波长谱仪等。在扫描电镜上可装置饿歇电子谱仪、x射线能谱仪、x射线波长谱仪等，以满足微区分分析需要。C铁谱分析技术为了对齿轮等承受摩擦作用的机械零件进行动态监测，美国于1971年研制成功一种实验检测技术铁谱技术。该技术不仅在设备诊断等领域中具有重要的实用价值。其分析对象是含有磨损粒子的润滑油，在铁谱仪中具有理论意义，而且在失效分析，故障诊断等领域中具有重要的实用价值。其分析对象是含有磨损粒子的润滑油，在铁镨仪的剃度磁场中，磁性和几何尺寸各异的磨损粒子被分开来。5.性能测试技术对于一些重大的、复杂的断裂或变形失效，往往必须做力学方面的实验分析工作，优先考虑的试验有硬度试验、冲击试验、等。若上诉试验不足以说明结论意见时，可进一步取样作其它性能试验，如拉伸实验，Kic，da/dn，耐磨性及腐蚀敏感性试验等。6.无磨损检验技术无损检验就是应用一些物理现象，在不改变I材料或零件形状和性能（包括机械性能和化学性质）条件下，迅速可靠的确定其表面或里边裂缝和其他的缺陷的大小、数量位置的方法。在失效分析中应用无损检测技术的目的在于：(1）检测失效件的同批服役件、库存件，防止同类事故的发生，若能查出第二件、第三件，则更有利于失效性质和失效原因的分析判断；(2）某些容器、管道、壳体，甚至一些复杂形状的系统装置出现裂纹或泄露时，常需要借助于无损检验测量技术来确定其确切部位，以便取样分析或采取相应的补救措施；(3）在脆性破坏中，利用无损检测技术来检测监视临界裂纹长度，防止发生脆断；无损检验是一门系统的复杂的新兴科学，其检测方法以有十多种，有的正在不断完善，并向着自动化，提高性能及灵敏度，使用电视装置等方面发展（如X射线探伤、磁力探伤、超声波探伤等），有的还在发展中。根据无损探伤的原理，其检验方法大致可分为五类；放射性探伤、电磁探伤、声试验探伤法、渗透探伤法和热试验法探伤。7.宏观残余应力测试金属零件经各种冷热加工（如切削、磨削加工、装配、冷拨、热处理等）之后，其部或多或少都存在残余应力。残余应力的存在对材料的疲劳、耐磨蚀、尺寸稳定性都有影响，甚至在服役过程中一起的相变，据最近的调查分析，由于残余应力的影响或导致的机械零件失效达到50%以上。因此在失效分析中，常需对机械零部件进行残余应力分析进行测定。宏观残余应力测定方法很多，如电阻应变法、光弹复膜法、脆性涂料法、X射线法及声学法等。2.3系统分析方法随着科技的不断进步，设备的日益更新，其失效因数除物的因素外，还包括人的因素（如管理不善、判断失误、操作过失、责任心不强等）和软件方面的因素。庞大复杂的设备可能的时效原因常常不止一个或几个，而是几十、甚至更多；若仅用物理失效方法难于解决复杂系统的失效分析任务。而且目前一般的失效分析都是手工操作，分析耗时长。因此，对复杂而急迫的设备的失效分析，必须应用系统工程的思想和方法。失效分析的系统工程的方法有许多种，其中最常见的有:PRO/E建模分析法、故障树分析方法、特征-因数分析法、失效模式与后果分析法、事件建模分析法是序树分析法等。Pro/ENGINEE是1985年美国波士顿PTC公司开发出来的参数化建模软件，目前已经成为三维建模软件的领头羊。目前已经发布了Pro/ENGINEER WILDFIRE 3.O。它包括了在工业设计和机械设计等方面的多项功能，还包括对大型装配体的管理、功能仿真、制造、产品数据管理等等。而且Pro/ENGINEER还提供了目前所能达到的最全面、集成最紧密的产品开发环境，本文所进行轴的结构分析就是基于Pro/ENGINEER这一软件。我们通过对自卸车拐轴轴的宏、微观分析和结构分析，了解该轴的应力分布情况，找出应力集中部位，分析该系列轴断裂的原因,在此基础上充分利用PRO/E技术进行进一步的应力分析,以验证宏、微观分析结果,再利用PRO/E技术进行轴的优化设计,达到改进轴的目的。这样既能保证设备的正常使用，提高工厂的经济效益，有很高的实用价值，而且为轴失效问题的分析可提供有效的参考资料。日本石川发明的特性因数图分析法是将已表现出来的失效或异常现象（即表现出来的结果称作特征）和引起这些现象的那些因数，用鱼骨结构联系起来，通过分析找出这些现象的直接原因。 2.4 本章小结本章主要介绍了失效分析的基本概念、失效的主要来源及模式、常用的失效分析方法及技术的失效的系统分析方法。失效分析技术中主要介绍了感官检查诊断技术、痕迹发现技术、断口和裂纹分析技术、化学成分分析技术、性能测试技术、无损检验技术、宏观残余应力。失效分析的系统分析方法则主要介绍了PRO/E和FMEA两类。所谓“特征”，是指失效与异常现象，“要因”是指引起失效与故障的因素与原因。“特征”用主杆箭头表示，“要因”用分箭头表示，就构成了特征要因分析图或失效鱼骨图。在国外，尤其是日本，特征要因图广泛用于产品质量管理与失效分析中。近几年来，在我国也得到了广泛的应用。本课题研究中采用失效分析鱼骨图即特征要因图的方法。对输出轴的断裂原因的原因主要从以下几个方面考虑：原材料、设计、冷热加工工艺、装配及使用等。具体的失效分析的鱼骨图如图1-4所示。根据测试分析结果，消去不存在因素，留下来的因素即为自卸车拐轴断裂失效的原因。拐轴断裂图1-3失效分析基本程序图调查取证阶段失效现场查收集背景资料实验分析阶段宏观分析宏观断口分析扫描电镜分析综合分析金相组织分析力学性能测试失效分析预防对策设计工艺第3章 T108吨自卸车拐轴的断裂原因分析此课题研究的拐轴是某厂108吨自卸车上一部件，在此称为主轴。我们从设计图纸上了解到主轴的结构如图3-1所示，按使用情况我们在主轴（拐轴）尾部接上管子（结构如图3-2所示），然后通过焊接用一个外径为450，内径为374，总长为1946的圆管约束，约束位置在离圆管端部418处，主轴端部离中心线472（装配情况如图3-3所示）。图3.1 主轴的结构图3.2 管子结构图3.3 装配图3.1实验结果与分析下面将在结构、宏观、金相三个方面进行分析。3.1.1结构分析由图3.1可以看出该主轴的结构在过渡处有一个大约半径为6cm的圆角在该处，经分析很容易产生应力集中，而应力集中是一切机械零部件的死敌也可以说是机械失效的重要原因之一。由于应力集中的原因对轴的强度、硬度、塑性、韧性、抗拉强度等都有很高的要求。因此对制造零部件时，其工艺也要规范、精益求精，这才能保证轴的质量和机械的质量。3.1.2断裂宏观检查该轴靠近断口一端严重磨损，表面粗糙，呈焦油色，该区域内的断口表面也呈焦油色。整个断口表面较粗糙，部分呈粗糙的贝纹花样，贝纹间隔为35mm，属疲劳断裂区；部分为静段区，呈暗灰色，其中两处有石状断口特征。疲劳区约占断口总面积62%。宏观断口如图3.4所示。裂纹源位于轴颈圆角表面严重磨损的一端，距曲柄平面5mm处。裂纹由轴颈表面开始，一部分沿与轴线成45角方向向轴颈内扩散，整个裂纹穿过轴颈上的油孔，最后在轴颈上形成斜断口。图3.4 拐轴的断裂实物图轴圆角处未淬火区为从圆角根部向轴颈内约10mm范围，其硬度为2430HRC；轴颈淬火区为从圆角根部向轴颈内约10mm范围，其硬度为2430HRC；轴颈淬火区表面硬度为4046HRC，心部为2430HRC。显然，该拐轴淬火后的表面硬度远未达到技术要求，其非淬火带尺寸也大于工艺中所要求的（5.7）mm。裂纹源处开始于轴圆角处非淬火带上，裂纹源处断口平坦，光滑，呈灰色；在其一侧有台阶特征，呈放射状，另一侧有贝纹特征的弧线。裂纹源处扫描断口形貌如图3.2所示，呈沿晶断裂特征，晶粒粗大。表明裂纹在被削弱的晶界快速扩展的情况。3.1.3 金相检验图3.1中箭头所指处为石状断口区，该区距轴颈表面约6mm，在此切取金相试样，在未经侵蚀的径向截面上，可观察到尺寸非常粗大晶界氧化物和晶界和晶界断裂，如图3.3所示。在图3.3（a）中夹杂物上选不同形态的二点做能谱分析，结果列于表3.1，表明该夹杂物为氧化物。氧化物夹杂伸长方向和品界开裂方向与曲轴流动方向一致，可以认为这些缺陷是存在于锻件中的。图3.5 裂纹源处断口扫描图表3.1 晶界氧化物成分（原子百分含量）元素OCrMnFeSiS成分76.0077.2440.61315.9830.5040.39849.3954.2521.28041.732-对图3.3（a）中氧化物夹杂与基体边界处测定显微硬度，结果列于表3.2，表明氧化物附近基体有轻微脱碳。对图3.3（b）中黑色区域测定显微硬度，表明该处是空洞（即已开裂），其附近基体显微硬度列于表3.2，表明在开裂的晶界附近有一定程度的脱碳。在该断口附近还可观察到大面积的夹杂物样，如图3.3（c）。表3.2氧化物显微硬度图3.3（a）中距夹杂/基体边界距离（mm） 10131940587592 Hv82105113274292292292254图3.3（b）中距晶界距离（mm） 15222853100 Hv 100176238235245图3.4中双箭头所指处切取金相试样，在与轴线垂直的截面上，经饱和苦味酸侵蚀后的组织如图3.6。图中显示的是距轴颈表面约3mm处的情况，晶粒较粗大，沿晶界有大量夹杂物析出（图3.6（a），甚至还有局部晶界开裂（图3.6（b）。该试样经硝酸酒精溶液侵蚀后的组织如图3.6，图中显示在淬硬层与心部过度区附近存在大量沿晶界分布的夹杂物质点；能谱分析表明，这些夹杂物系氧化物及硫化物。这是由于终锻温度过高，在锻后停留过程中形成的。（a）表面感应淬火层向心部过渡区（b）距轴颈表面3mm处晶界开裂。图3.6 夹杂物金相（X100）试样心部较清洁部分的显微组织为回火索氏体组织，如图3.6，图中仍可以比较清楚地看到沿晶界析出的异相质点。这些调质组织较粗大。经苦味酸腐蚀后的原奥氏体晶界如图3.7。图3.7 轴的内部的调质处理（X500）图3.8 上述金相分析表明该轴有严重的金相缺陷如尺寸，密集分布的夹杂物等。这与裂纹源处的沿晶粒相一致，可以认为该拐轴的上述的缺陷是轴过热过烧和结构不合理导致的，拐轴处理工艺不规范、不完善、拐轴工作条件不好加速了拐轴的断裂。 3.2 ANSYS建模利用ANSYS软件，首先分别作出基本零件图，再将三个零件装配在一起，如下图3.2-3.4所示。3.2.1 建模与网格划分在建模中，由于要进行有限元分析，为减少小尺寸的影响，一些不重要的倒角、倒角可以省略，此外，拐轴的实际受力过程是不断运动的，为便于分析起见，在受力等效的原则下，通过施加约束转化为一个静力分析模型。图 3.9 拐轴零件图的建模及网格划分本文采用ANSYS9.0，将Pro/E中电机轴的建模调入其中进行网格的划分。在有限元的划分上，采用了ANSYS的SOLID45 单元来划分网格，利用分层和多次剖切的方法，将全轴用映射网格划分，在划分网格时特意将轴肩处划的较密，这样既采用了形态较好的六面体网格，又使网格疏密有致，保证了较高的计算精度。划分的结果如下图3.9所示。3.3.2 加载求解施加载荷的大小是以材料的屈服强度为依据，取试件的屈服强度计算值的80%为施加的载荷，具体的计算如下：N = sA80%N：施加的载荷；s ：材料的抗拉强度； A：试件的横截面积。35CrMo的抗拉强度s = 835MPa根据计算：解得：N=90吨，即在加载面积上的应施加的F=90吨。3.3.3 查看求解结果3.3.3.1 应力分布图3.10是几何模型的应力分布图，表达了该轴的应力分布情况及最大应力的位置和数值。从图中我们更清楚的看出轴节点的应力最大位置在圆圈中MX处即拐轴的连接处，最大值为-0.74681E7兆帕。图3.10 几何模型的应力分布图3.3.3.2 位移情况下图3.11是设计模型的位移分布图，表达了电机轴在工作时所产生的位移.从图中可清楚的看出，它的位移最大位置就在应力最大的位置上,最大位移值在轴端为0.031mm。图3.11 设计模型的位移分布图从应力最集中处可以看到与实际断裂处一致，说明计算结果与实际情况基本相符。基本上可以认为肋板与轴的结合处的形状转折过大，容易造成应力集中。因此应该选择过渡曲线平滑的形状，并以抵抗抵抗应力的强度。 3.4 拐轴的优化设计仍然采用ANSYS软件进行轴的优化设计，并对所做的优化结构进行分析验证，达到减少应力集中，提高零件及设备的使用寿命。3.4.1 建立目标函数经过对实际轴和设计轴的分析，可以应力最大主要是发生在轴端连接处，在保证其它的基本尺寸不变的情况下，对连接处的结构进行优化，用有限元的方法在加载和约束等条件不变的情况下，对它进行分析，达到减小最大应力，消除应力集中，符合工况要求。 3.4.2 改进后轴结构在轴端连接处用R25的圆弧光滑过渡，如下图3.12所示，并且在加工过程中不能出现圆弧沟等加工刀痕，消除由于加工的原因而增加断裂的因素。图3.12 改进后轴结构图3.4.3 改进模型的有限元分析按以上同样的约束条件,同样的加载大小和方式,通过ANSYS软件处理,得到以下结果:图3.13 改进后的轴应力分析图从图3.13中看出,轴的结构进行改进以后，在应力分布最大处，应力过渡平稳，用新的零件将应力最大值从-0.74681E7 降低到 -0.48453E6 符合使用应力。可以看出在优化之后应力集中的状况有了非常大的改善。所以优化设计是成功的。3.4.4 小结在上述两种情况的比较中可以看出，最大应力均发生在过渡圆角附近，说明该处有严重的应力集中，是断裂最先发生区，这与两断轴均在该处断开、裂纹扩展连线最长这一现象是一致的。设计总结毕业设计已经结束了，给我的感觉什么都有，它是我三年学习的总结，是精华所在，同时也是考验自己，挑战自己，能够把自己所学的知识，运用起来，是一件很高兴，很自豪的事情，能够看到自己所设计出来东西，心里的感受是不能够用言语来表达的。同时跟我们同组人的努力是分不开的，没有我们的不懈努力，是不会有好的毕业设计。所谓世上无难事，只怕有心人。这其中的乐趣给我的印象很深刻。为了搞好毕业设计，我们都是花了很多的精力，每一个零件的选定，要看大量的书，还要进行讨论，不是那么随随便便的，它要得到我们的认同，还要看跟其它的是否相配合，是否是最简单，而且是最实用，要考虑的也是很多很多的，要是认真钻研进去了的话，累是累了点。可是想想那又有什么办法呢！有得必有失啊！要想搞出一份好一点的设计是要代价的啊！任何事情不都是这样吗？我们做的事情太多了，首先我们要明确测试机的要求，它是用来干什么的，要大体的了解，才能着手设计，我们这次设计是把别人不好的加以改进，不是想如何就如何，是要有自己的心血才行的，接下来，执行机构设计和计算、装夹工作台设计；电气控制的设计、测试机总体设计。要做的事情太多了，因此要分工合作，但又要能够连接在一起，是很要团体合作的精神，在这其间，我们在对很多问题上的看法不一样，为此，我们常常都把自己的想法说出来，大家一起讨论统一意见。其实，有比较才有进步，才使大家在讨论中，发现
