闭式双级圆柱齿轮减速器设计【4张图纸】【课设】

闭式双级圆柱齿轮减速器设计

15页，2700字数+说明书+4张CAD图纸【详情如下】

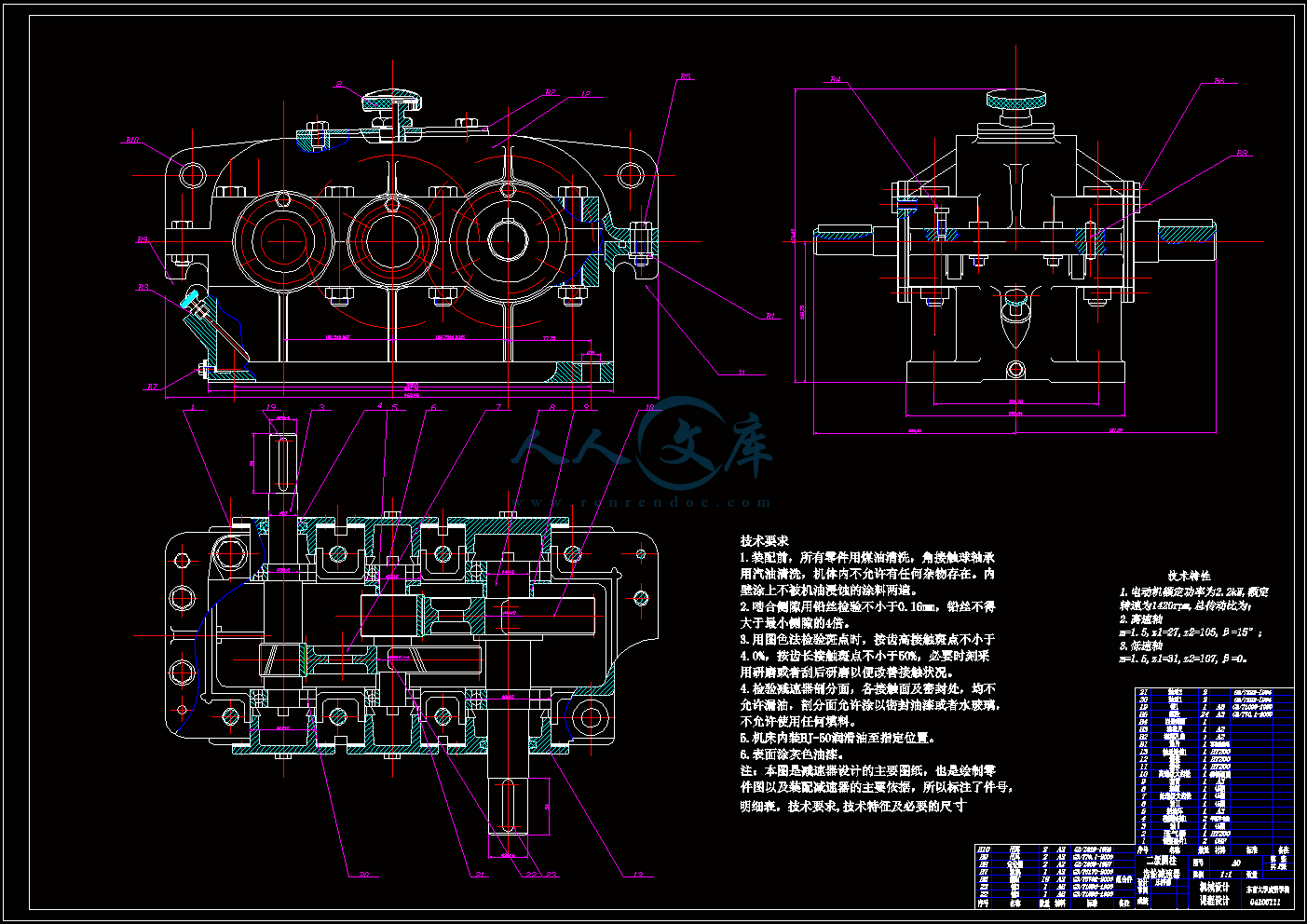

装配图.dwg

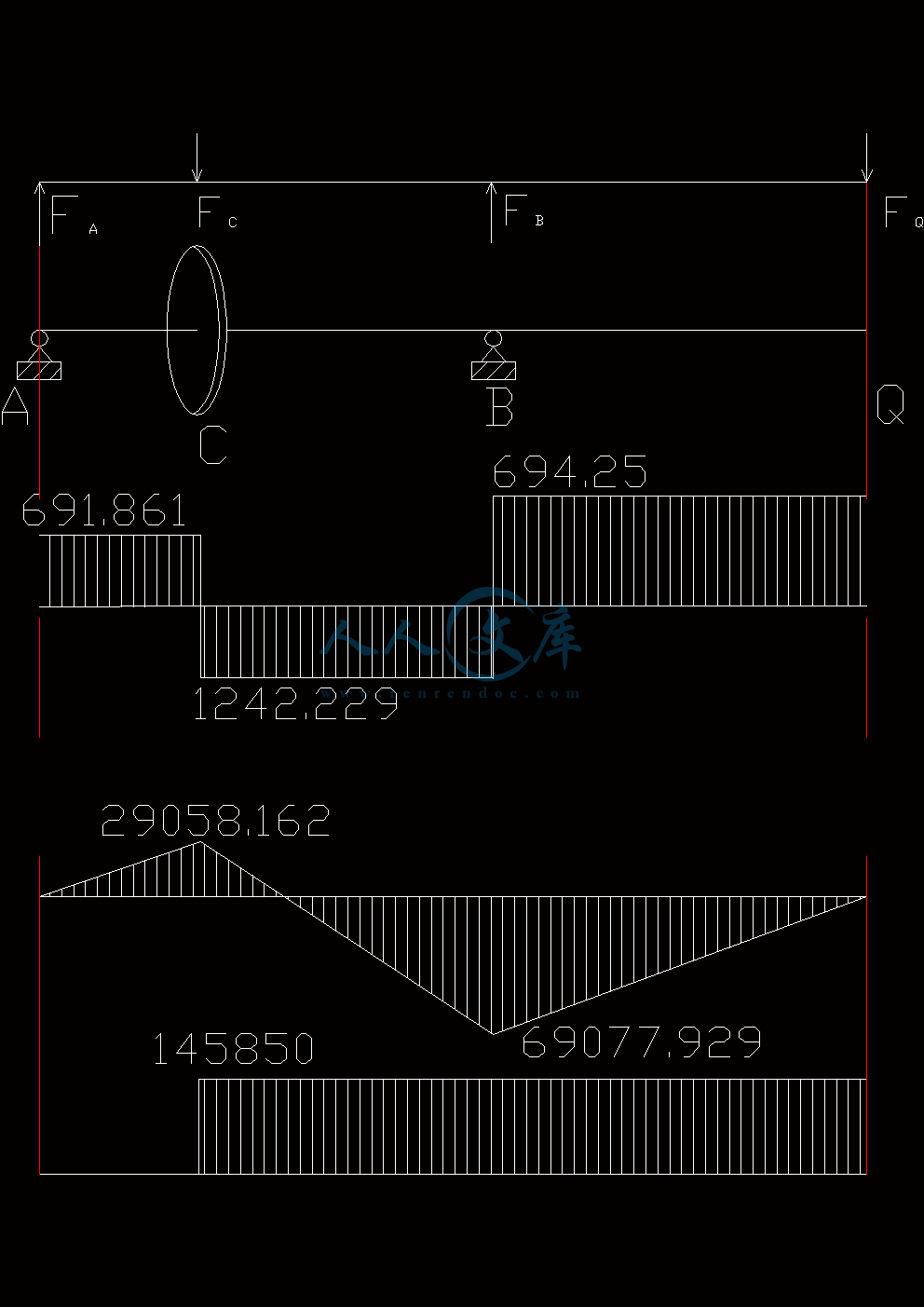

轴的校合力学图.dwg

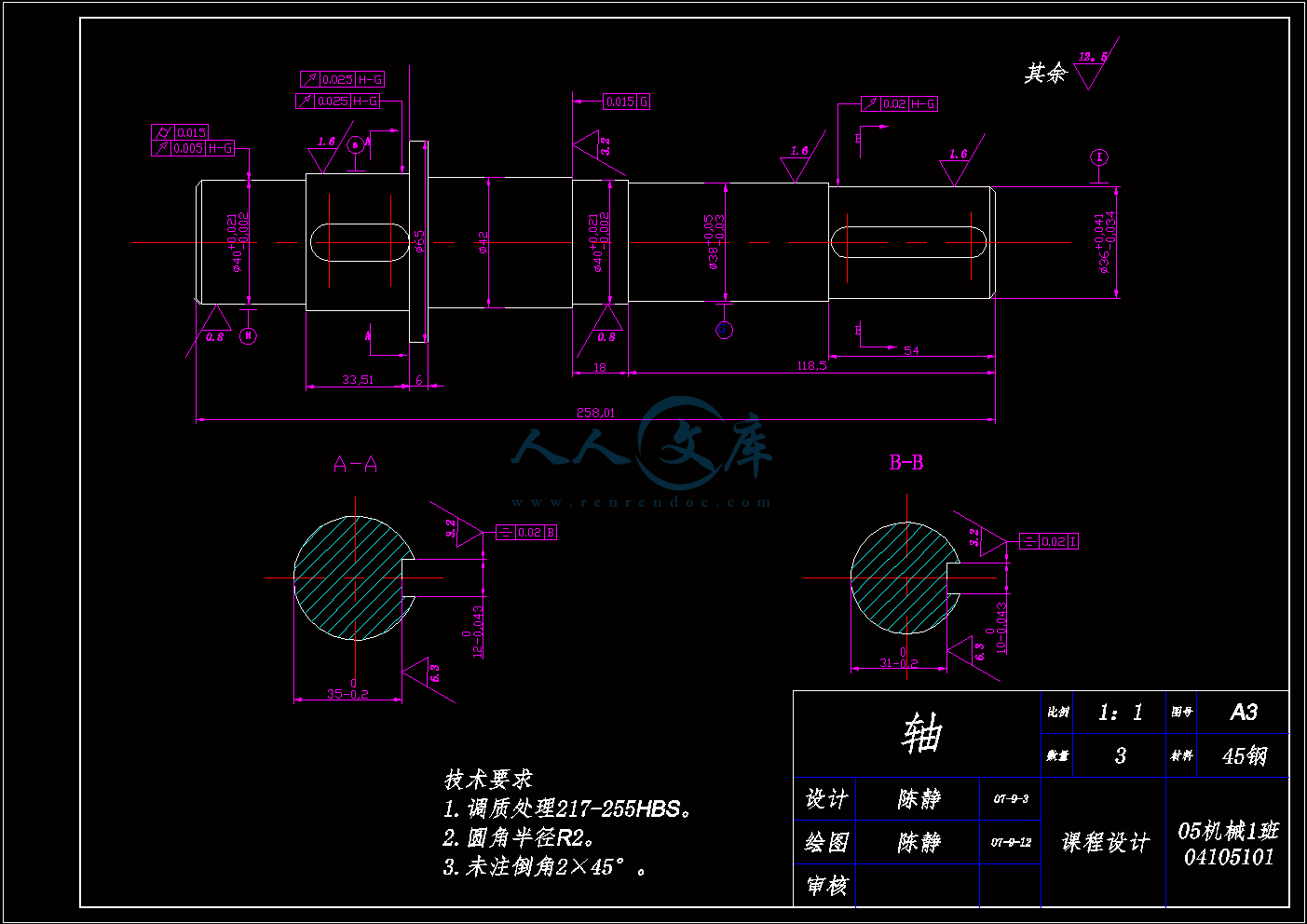

轴的零件图.dwg

闭式双级圆柱齿轮减速器设计说明书.doc

齿轮零件图.dwg

设计要求：

单班制工作三年，载荷平稳，小批量生产。

设计基本参数：

组号2

滚筒圆周力（N）2400

传送带速度（m/s）0.75

滚筒直径（mm）330

目录

选择电动机 4

计算、分配传动比 4

运动参数计算 4

各级传动零件的设计计算 5

1选定齿轮材料、热处理及精度

2高速级斜齿圆柱齿轮设计计算

3低速级直齿圆柱齿轮设计计算

轴的设计

项目－内容设计计算依据和过程计算结果

选择电动机

1、选择

2、计算电动机容量

二、计算、分配传动比

1、滚筒转速

2、总传动比

3、分配传动比

三、运动参数计算

1、运动和动力参数计算

Y型三相异步电动机，电动机额定电压380伏，闭式。

查手册取机械效率：

=0.96，=0.97，=0.99，=0.99

=0.96

（其中，各机械效率值分别对应依次为闭式齿轮传动8级精度，滚子轴承，齿轮联轴器）

输出功率：

传动装置的总效率为

电动机所需功率：

=

滚筒转速：

总传动比：

分配传动比：   取

齿轮减速器

0轴（电动机轴）

1轴（高速轴）

 rpm

查手册取Y100L1-4型三相异步电动机

额定功率2.2 kw

满载时，转速为1420rpm；电流为6.8A；效率为

82.5%；功率因数为0.81
