垂直轮盘汽车库设计
80页 36000字数+说明书+任务书+外文翻译+3张CAD图纸【详情如下】

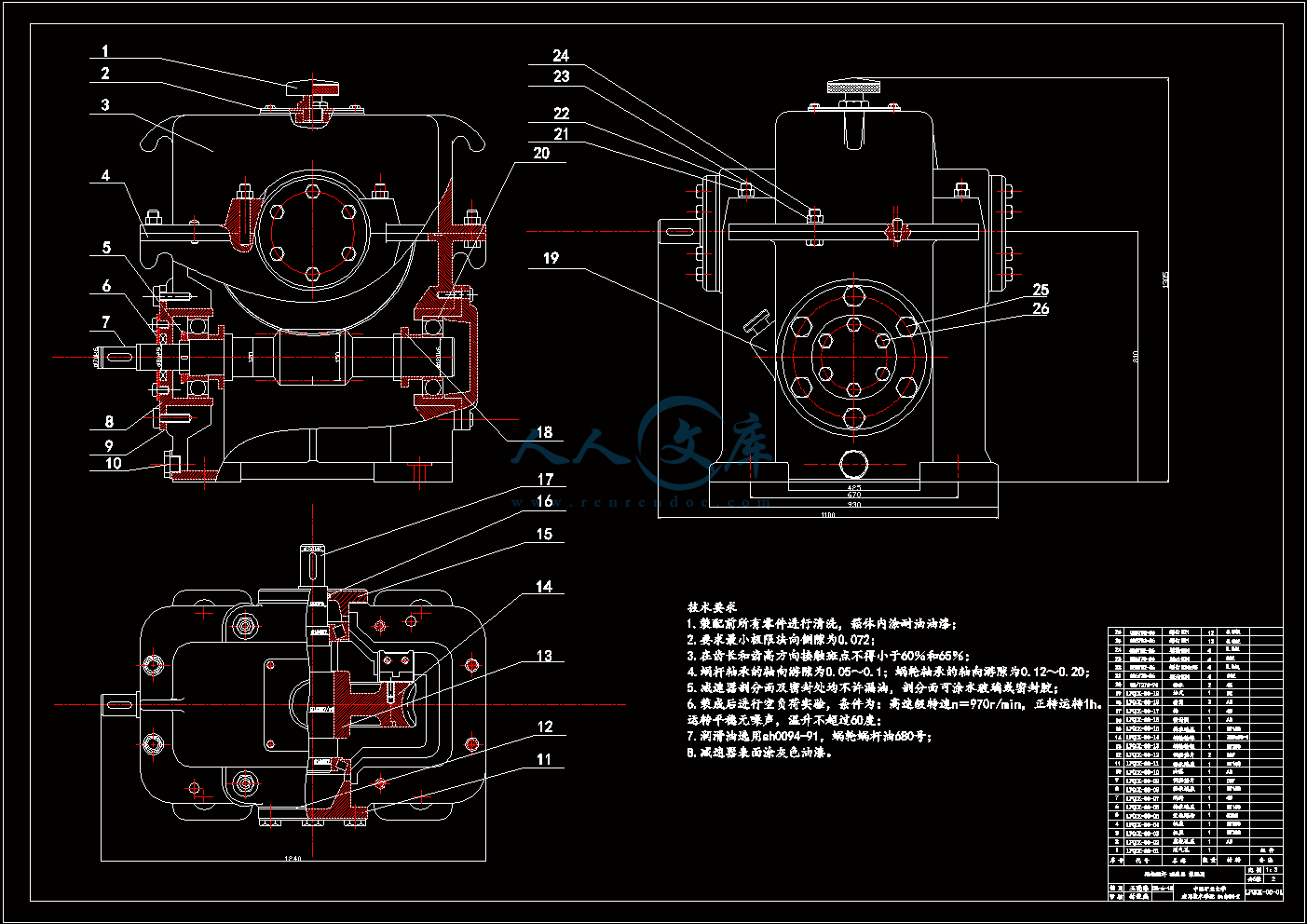

A0蜗轮减速器总装图.dwg
A0装配总图.dwg

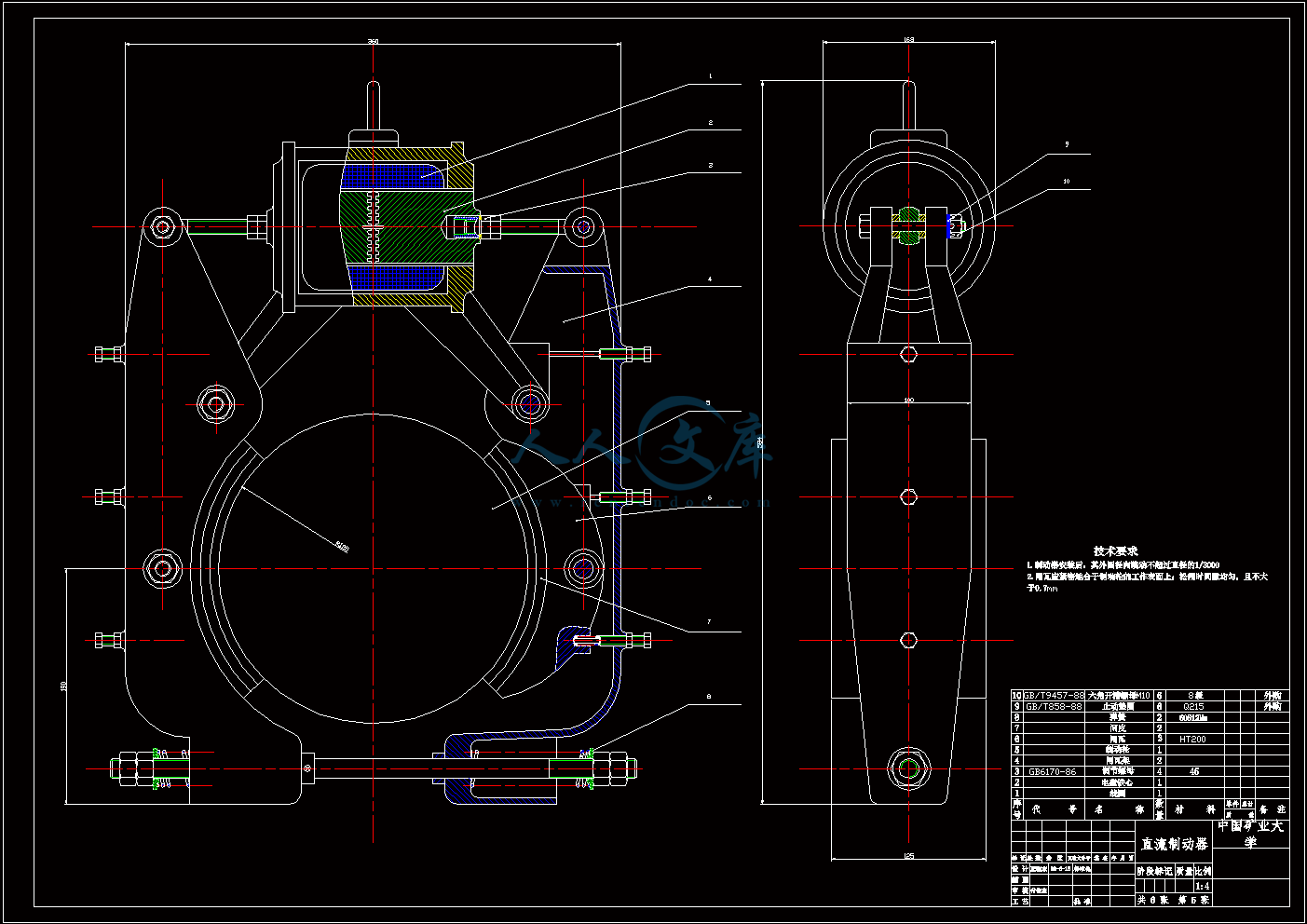

A1制动器5.dwg
A1蜗轮.dwg
A2输出轴3.dwg
垂直轮盘汽车库设计说明书.doc
外文翻译--关于自动化立体仓库使用双货叉的探讨.doc
封面任务书摘要.doc
目录.doc
目 录
1立体车库发展的现状与挑战1
1. 1立体车库的需求1
1. 2立体车库的优点1
1．3立体车库现实中的情况2
1．4立体车库遭受冷落的原因2
1．5目前国内外停车场主要有以下几种类型3
1．5．1平面停车场系统3
1．5．2机械式停车场3
1．5．3智能立体停车库3
1．5．4遥控停车场管理系统4
1．6机械式立体停车场的类型4
1．6．1升降横移类停车库4
1．6．2垂直循环类停车库6
1．6．3水平循环式停车场8
1．6．4多层循环式停车场9
1．6．5平面移动式停车场9
1．6．6巷道堆垛类停车库10
1．6．7垂直升降类停车库10
1．7市场发展障碍11
1．7．1建设费用较大11
1．7．2收费较高11
1．7．3管理相对烦琐11
1．8立体车库前瞻12
2本次设计类型13
2．1工作方式13
2．1．1存车过程13
2．1．2取车过程13
2．2主要特点14
3常见立体机械式车库的控制系统以及安全防护措施15
3．1升降横移类停车库控制系统15
3．2水平循环类停车库控制系统16
3．3巷道堆垛类停车库控制系统17
3．4垂直升降类停车库的控制系统17
3．5本次设计垂直轮盘式停车库的控制系统19
3．5．1自动控制系统19
3．5．2控制电路20
3．5．3工作方式20
4钢结构部分设计21
4．1吊梁的设计22
4．1．1材料的选取22
4．1．2吊梁的选取24
4．1．3长梁的选取25
4．1．4吊篮骨架的设计26
4．1．5汽车托盘的设计26
5减速器参数计算27
5．1传动方案的确定27
5．2电动机的选择27
5．3总传动比的确定29
5．4 传动系统各轴动力参数计算30
5．5蜗轮蜗杆的设计选择31
5．6 轴的受力分析34
5．6．1 蜗杆的受力分析34
5．6．2 轴蜗杆的设计34
5．6．3低速轴的设计38
5．7其他零件选用41
5．7．1 齿轮、轴及轴承41
5．7．2 减速器箱体41
5．7．3减速器附件42
5．8 制动器设计及选择44
5．8．1制动器的类型44
5．8．2制动器的选择与设计44
5．8．3制动器的组成和工作过程45
6安全装置的设计47
6．1超载检测装置47
6．2保护设备48
6．3电磁安全三角铁48
6．4停车设备的安全技术50
7 后期的管理及维修55
7．1立体车库的管理55
7. 2 监控安保系统56
7．2．1系统简介57
7．2．2红绿黄指示灯57
7．2．3存车操作57
7．2．4取车操作57
7. 3 系统的维护保养、检查、修理和调整58
8 机械式停车场的管理法规60
9 机械式停车设备的检验64
10 结 论70
参考文献：71
翻译部分
英文原文72
中文译文78
致谢82
摘 要
目前,国内生产的机械式停车设备大部分是采用机械提升传动方式,这种车库因存在存取过程的三维动作,因此,造价高,使用及维护费用高,前期资金投入大,存取速度难于提高,使很多开发商无法接受。楼房式大型停车库由于车辆集中停放,给停车者带来许多不方便之处,针对这一问题设计的垂直转盘式立体停车设备,其目的在于提供一种总体造价低、安全可靠、存取车辆方便快捷并且容易实现自动化管理的立体停车系统。该产品也是为房产开发商而设计的作为房地产第2产业的一种理想的立体车库。
在此介绍了一种新型的机械式立体停车设备,着重分析了垂直转盘式立体停车设备的结构及其控制系统原理,实验证明,该设备结构简单,运行安全可靠,存取车时间短,自动化控制水平高,容易实现自动化管理。
关键词：:垂直轮盘式停车设备; 结构; 自动控制
ABSTRACT
Currently, domestic produce of machine type parking equipments big part is adoption the machine promote to spread to move a way, this kind of garage because of existence access process of 3D action, therefore build the price too much, usage and maintenance difficult at the exaltation, front period funds devotion big, the access speed be difficult in exaltation, make a lot of development the company can't accept. The several-storied building type is large parking database because of vehicle concentration park, give parking bring many inconvenient place, aim at this problem design of perpendicular turn a dish type stereoscopic parking equipments, its purpose lie in provide a kind of total build price low, safety credibility, access vehicle convenience fast and easy realization automation management of stereoscopic parking system. Should the product is to is a house property development company but design of Be a real estate 2 industry of a kind of ideal of stereoscopic garage.
High-rise parking equipment with vertical turntable is a new kind of automated parking equipment. The parking equipment features simple structure, safe operation, short putting in/taking out times, high automation level and easy to realize automated management. This paper presents its structure and control principle.
Keywords: parking equipment with vertical turntable; structure; automated control
