直齿圆锥齿轮闭塞锻造模设计

44页，17000字数+说明书+任9张CAD图纸【详情如下】

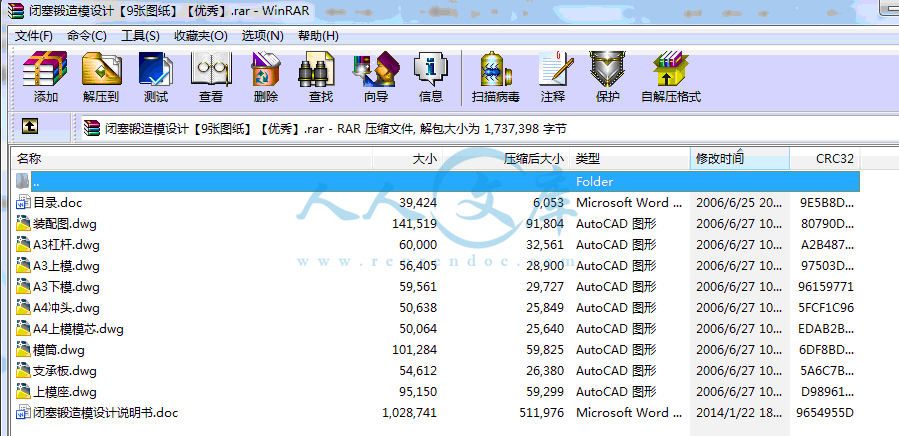

A3上模.dwg

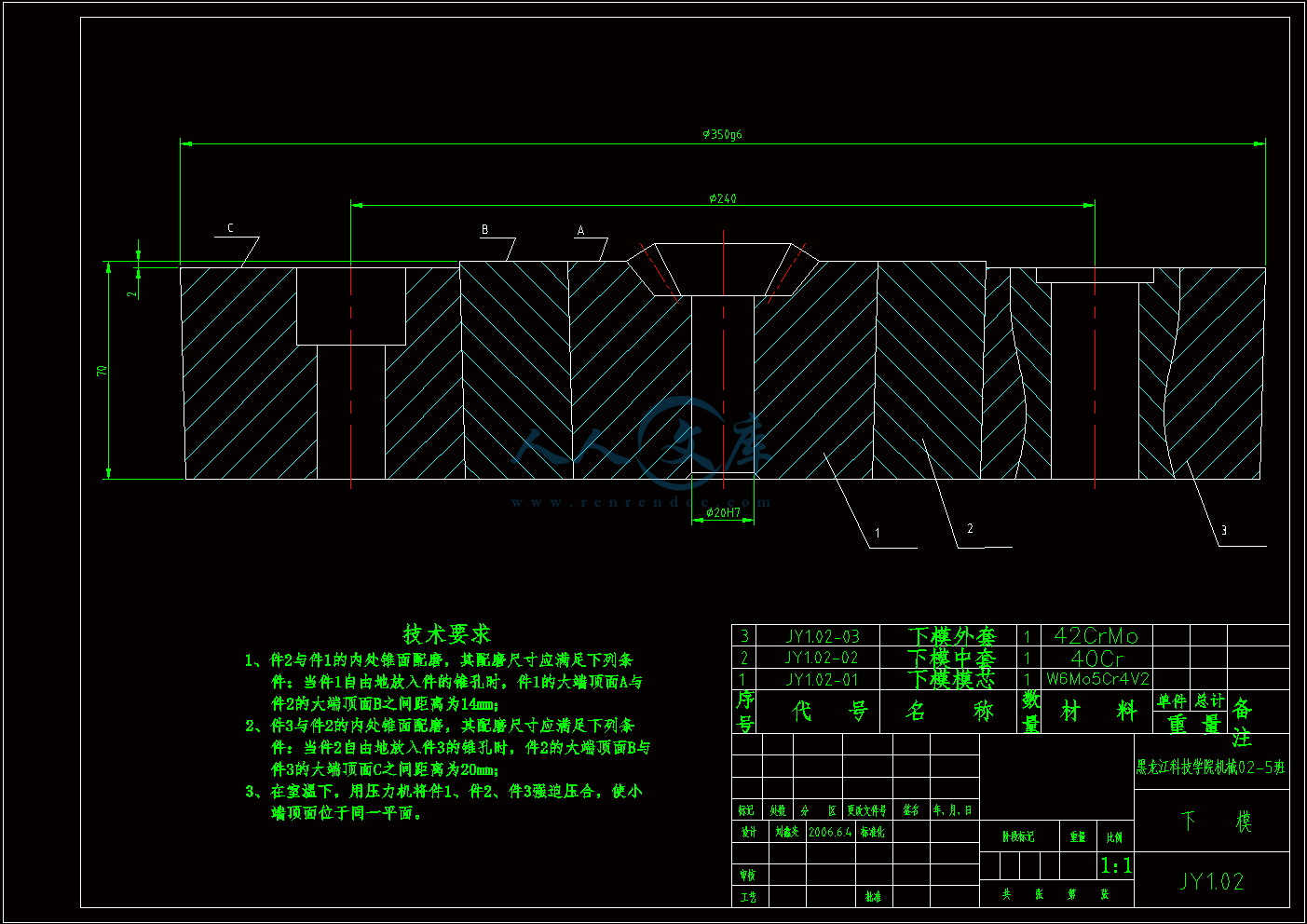

A3下模.dwg

A3杠杆.dwg

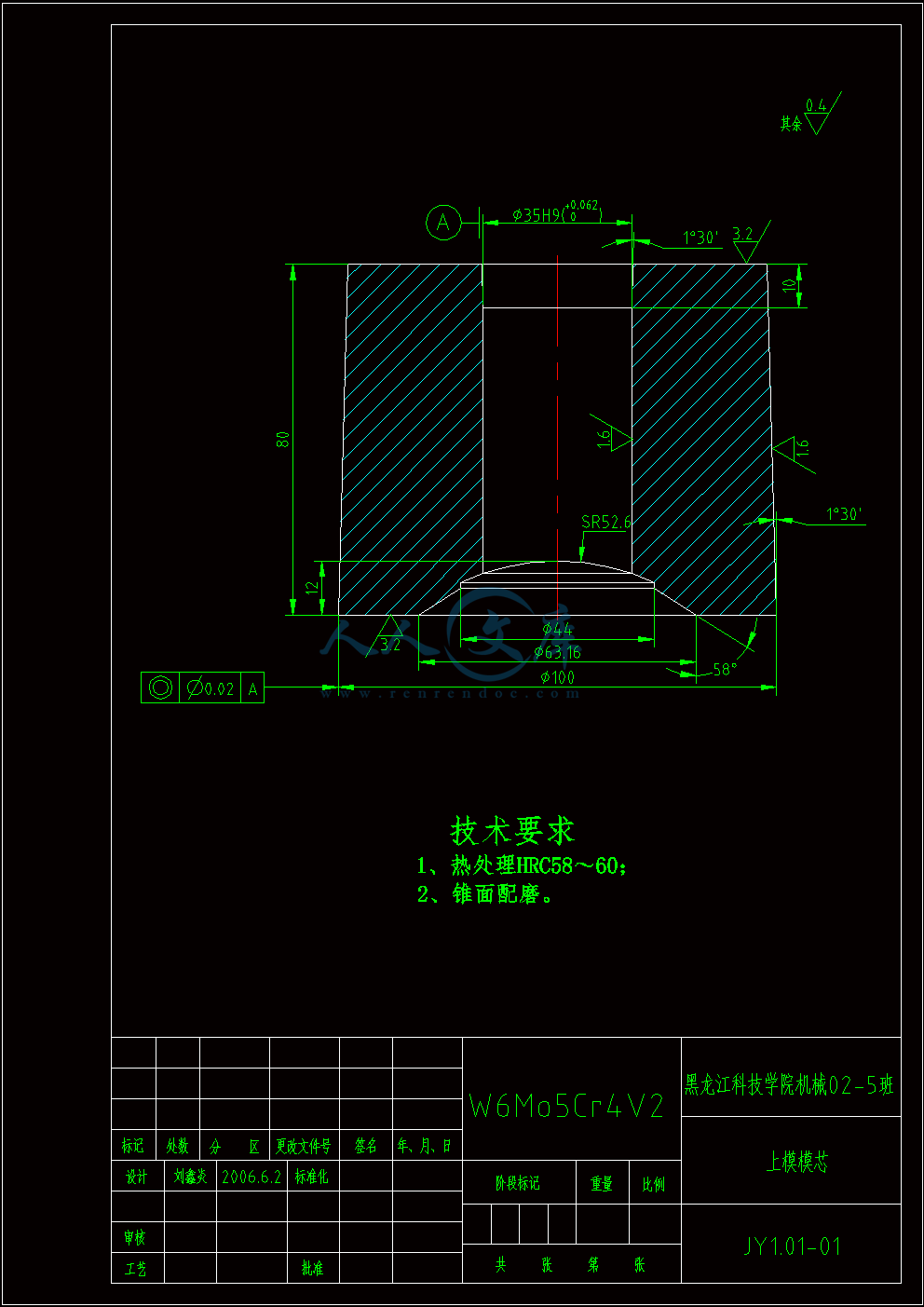

A4上模模芯.dwg

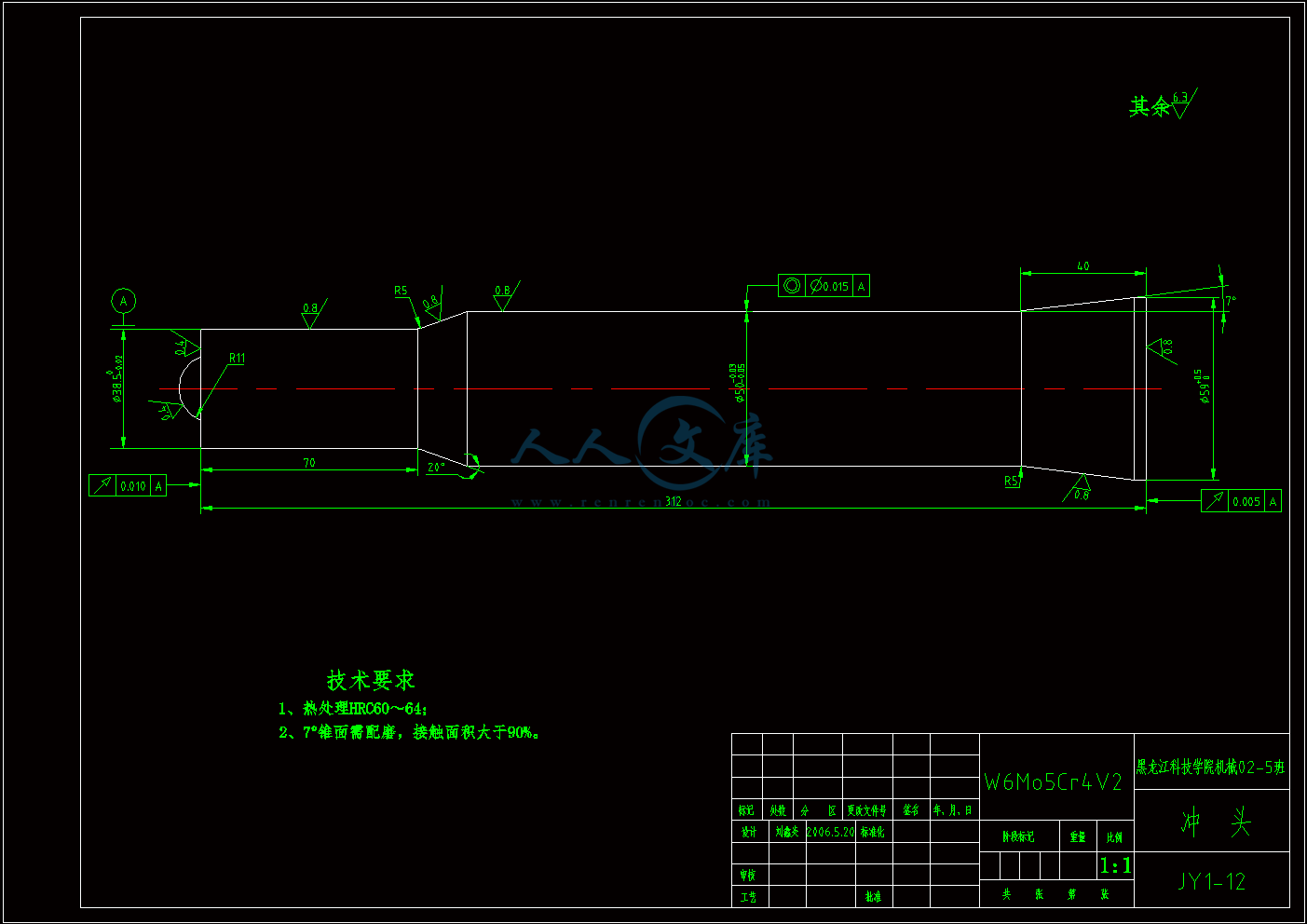

A4冲头.dwg

上模座.dwg

支承板.dwg

模筒.dwg

目录.doc

装配图.dwg

闭塞锻造模设计说明书.doc

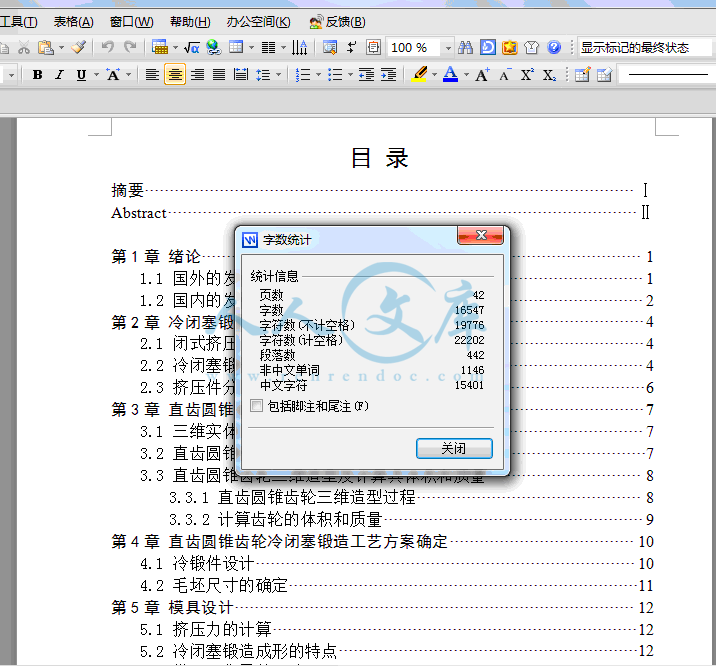

摘要Ⅰ

AbstractⅡ

第1章绪论1

1.1 国外的发展现状1

1.2 国内的发展现状2

第2章冷闭塞锻造概述4

2.1 闭式挤压4

2.2 冷闭塞锻造成形的优点4

2.3 挤压件分类6

第3章直齿圆锥齿轮三维实体造型及参数分析7

3.1 三维实体造型软件介绍7

3.2 直齿圆锥齿轮几何尺寸计算7

3.3 直齿圆锥齿轮三维造型及计算其体积和质量8

3.3.1 直齿圆锥齿轮三维造型过程8

3.3.2 计算齿轮的体积和质量9

第4章直齿圆锥齿轮冷闭塞锻造工艺方案确定10

4.1 冷锻件设计10

4.2 毛坯尺寸的确定11

第5章模具设计12

5.1 挤压力的计算12

5.2 冷闭塞锻造成形的特点12

5.3 模具工作零件设计13

5.3.1 模具设计前需要考虑的有关问题13

5.3.2 凸模的设计15

5.3.3 凹模的设计17

5.3.4 杠杆的设计21

5.3.5 导向、顶出件设计26

5.4 模具总体结构设计28

第6章技术经济性分析30

第7章专题论文31

结论37

致谢38

参考文献39

附录1翻译（汉）40

附录2翻译（英）47

摘要

冷闭塞锻造是国际上九十年代初出现的塑性加工最新技术，是现代计算机技术、材料科学、精密加工、测量技术和计算力学与传统塑性成形技术相结合的产物。作为最先进的精密成形技术之一，冷闭塞锻造工艺以其精密、优质、高效、低消耗、低成本、大批量等生产特点，成为世界塑性加工技术发展的重要方向。长期以来，我国汽车生产，尤其在精密成形技术方面处于落后位置。随着我国汽车生产，尤其是轿车生产的大规模化与全球性竞争的日趋激烈，积极开发冷闭塞锻造成套技术并使之尽快产业化意义重大。本人设计的是用闭塞锻造的方法直接加工成形直齿圆锥齿轮，即通过挤压封闭腔中的坯料来加工成形直齿圆锥齿轮，采用精锻（挤压）方法成形的齿轮有沿齿廓合理分布而连续的金属流线和致密组织，其齿轮的强度、齿面的耐磨能力、热处理变形量和啮合噪声等都优于切削加工的齿轮。与切削加工相比，精锻齿轮的强度可提高20%、抗弯疲劳寿命提高20%、热处理变形量比切削齿轮减少30%、生产效率提高了2倍以上、生产成本降低20%以上。生产批量在300～500件以上时，经济上更合理的。

关键字：直齿圆锥齿轮、闭塞锻造、挤压、凹模、凸

Abstract

Cold unenlightened forging is the plastic processing newest technology which on the international at the beginning of 90's appears, is product which modern computer technology, the materials science, the precise processing, the survey technology and computation mechanics and the traditional plasticity forming technology unifies. One of as most advanced precise formed technologies, the cold unenlightened forging craft by its precise, high quality, is highly effective, production characteristic and so on the low consumption, low cost, mass becomes the important direction of the world plasticity processing technological development. Since long ago, our country automobile production is in the backward position especially in the precise formed technology aspect. Along with our country automobile production, the passenger vehicle produces large-scale and the global competition in particular is day by day intense, positively develops the cold unenlightened forging complete set technology and causes it as soon as possible industrial production watershed. My design with the unenlightened forging method direct processing forming straight tooth bevel gear, namely processes the formed straight tooth bevel gear through the precise drop forging, uses the finish forge method forming the gear to have along the tooth profile reasonable distribution but the continual metal streamline and the compact texture, its gear intensity, the tooth face wear-resisting ability, heat treatment Distortion Quantity and mesh the noise and so on all as a result of the machining gear. Compares with the machining, the finish forge gear intensity may enhance 20%, the anti- curved fatigue life enhances 20%, the heat treatment Distortion Quantity ratio cuts the gear to reduce 30%, the production cost reduces above 20%. Production batch when 300 ～ 500, in economy more reasonable.

Key words: Straight tooth bevel gear, Unenlightened forging, Extrusion, Concave mold, Raised mold.

（2）省工时、缩短生产周期、提高生产效率。在现代工业体系中，提高大量生产的水平实际上就等于降低了每个零件的价格。采用冷闭塞锻造工艺可一次成形精密复杂汽车零件，省去了大量机加工工时，大幅度提高了生产效率。

（3）降低能源消耗、节省了设备投资。冷闭塞锻造属无飞边、复动精密成形。工作压力小，总工序的减少带来了设备投资、刀具消耗及燃料动力费用等的大幅度降低，节省了能源消耗。

（4）成形件综合性能优良，提高了零件的机械性能。切削加工把金属内部的纤维割断，从而降低了零件的机械性能。冷闭塞锻造精密成形，在挤压的过程中，金属是处于三向应力状态，变形后能在成形零件内部形成致密均匀的材料纤维组织，金属流线沿表面轮廓连续、且分布合理，形成表面加工硬化层以及圆滑过度的圆角沟槽。由于冷闭塞锻造精密成形制件的主要轮廓（如齿轮齿面）不再进行机加工，这种合理的金属纤维及良好的表层组织并不破坏，而且在挤压的过程中产生很高的温度，相当于对制件进行了一次热处理，从而大大提高零件的耐磨性、机械性能与疲劳寿命等。

　　　（5）提高了零件的精度及表面粗糙度并且模具寿命高。在挤压过程中，金属表面在高压下受到模具表面的熨平，因此零件的表面粗糙度很细，可达Ra1.6～0.2，尺寸精度的公差范围最高可控制到±0.015mm。挤压工艺可以获得较理想的制件表面粗糙度与尺寸精度，有些零件经挤压之后不再进行切削加工。

（6）可加工形状复杂的零件。在压力机的往复直线动作下完成复杂的加工工序，并可以制成形状复杂的零件，如锥齿轮、十字轴等。

2．3 挤压件分类

　　　多数挤压件的外形以轴对称为主。由于零件的形状不同，挤压变形时应根据零件的变形方法及模具中金属流动方式不同。挤压件有：

正挤压件：挤压时金属流动方向与凸模运动方向相同；

反挤压件：挤压时金属流动方向与凸模运动方向相反；

复合挤压件：挤压时金属沿凸模运动方向和相反方向同时流动；

径向挤压件：挤压时金属流动方向与凸模运动方向垂直。

另外还有斜向挤压件及敦挤件。而闭塞锻造主要以反挤压件为主。

内容简介：: 目录摘要Abstract第1章绪论11.1 国外的发展现状11.2 国内的发展现状2第2章冷闭塞锻造概述42.1 闭式挤压42.2 冷闭塞锻造成形的优点42.3 挤压件分类6第3章直齿圆锥齿轮三维实体造型及参数分析73.1 三维实体造型软件介绍73.2 直齿圆锥齿轮几何尺寸计算73.3 直齿圆锥齿轮三维造型及计算其体积和质量83.3.1 直齿圆锥齿轮三维造型过程83.3.2 计算齿轮的体积和质量9第4章直齿圆锥齿轮冷闭塞锻造工艺方案确定104.1 冷锻件设计104.2 毛坯尺寸的确定11第5章模具设计125.1 挤压力的计算125.2 冷闭塞锻造成形的特点125.3 模具工作零件设计135.3.1 模具设计前需要考虑的有关问题135.3.2 凸模的设计155.3.3 凹模的设计175.3.4 杠杆的设计215.3.5 导向、顶出件设计265.4 模具总体结构设计28第6章技术经济性分析30第7章专题论文31结论37致谢38参考文献39附录1翻译（汉）40附录2翻译（英）47IV目录摘要Abstract第1章绪论11.1 国外的发展现状11.2 国内的发展现状2第2章冷闭塞锻造概述42.1 闭式挤压42.2 冷闭塞锻造成形的优点42.3 挤压件分类6第3章直齿圆锥齿轮三维实体造型及参数分析73.1 三维实体造型软件介绍73.2 直齿圆锥齿轮几何尺寸计算73.3 直齿圆锥齿轮三维造型及计算其体积和质量83.3.1 直齿圆锥齿轮三维造型过程83.3.2 计算齿轮的体积和质量9第4章直齿圆锥齿轮冷闭塞锻造工艺方案确定104.1 冷锻件设计104.2 毛坯尺寸的确定11第5章模具设计125.1 挤压力的计算125.2 冷闭塞锻造成形的特点125.3 模具工作零件设计135.3.1 模具设计前需要考虑的有关问题135.3.2 凸模的设计155.3.3 凹模的设计175.3.4 杠杆的设计215.3.5 导向、顶出件设计265.4 模具总体结构设计28第6章技术经济性分析30第7章专题论文31结论37致谢38参考文献39摘要冷闭塞锻造是国际上九十年代初出现的塑性加工最新技术，是现代计算机技术、材料科学、精密加工、测量技术和计算力学与传统塑性成形技术相结合的产物。作为最先进的精密成形技术之一，冷闭塞锻造工艺以其精密、优质、高效、低消耗、低成本、大批量等生产特点，成为世界塑性加工技术发展的重要方向。长期以来，我国汽车生产，尤其在精密成形技术方面处于落后位置。随着我国汽车生产，尤其是轿车生产的大规模化与全球性竞争的日趋激烈，积极开发冷闭塞锻造成套技术并使之尽快产业化意义重大。本人设计的是用闭塞锻造的方法直接加工成形直齿圆锥齿轮，即通过挤压封闭腔中的坯料来加工成形直齿圆锥齿轮，采用精锻（挤压）方法成形的齿轮有沿齿廓合理分布而连续的金属流线和致密组织，其齿轮的强度、齿面的耐磨能力、热处理变形量和啮合噪声等都优于切削加工的齿轮。与切削加工相比，精锻齿轮的强度可提高20%、抗弯疲劳寿命提高20%、热处理变形量比切削齿轮减少30%、生产效率提高了2倍以上、生产成本降低20%以上。生产批量在300500件以上时，经济上更合理的。关键字：直齿圆锥齿轮、闭塞锻造、挤压、凹模、凸模AbstractCold unenlightened forging is the plastic processing newest technology which on the international at the beginning of 90s appears, is product which modern computer technology, the materials science, the precise processing, the survey technology and computation mechanics and the traditional plasticity forming technology unifies. One of as most advanced precise formed technologies, the cold unenlightened forging craft by its precise, high quality, is highly effective, production characteristic and so on the low consumption, low cost, mass becomes the important direction of the world plasticity processing technological development. Since long ago, our country automobile production is in the backward position especially in the precise formed technology aspect. Along with our country automobile production, the passenger vehicle produces large-scale and the global competition in particular is day by day intense, positively develops the cold unenlightened forging complete set technology and causes it as soon as possible industrial production watershed. My design with the unenlightened forging method direct processing forming straight tooth bevel gear, namely processes the formed straight tooth bevel gear through the precise drop forging, uses the finish forge method forming the gear to have along the tooth profile reasonable distribution but the continual metal streamline and the compact texture, its gear intensity, the tooth face wear-resisting ability, heat treatment Distortion Quantity and mesh the noise and so on all as a result of the machining gear. Compares with the machining, the finish forge gear intensity may enhance 20%, the anti- curved fatigue life enhances 20%, the heat treatment Distortion Quantity ratio cuts the gear to reduce 30%, the production cost reduces above 20%. Production batch when 300 500, in economy more reasonable.Key words: Straight tooth bevel gear, Unenlightened forging, Extrusion, Concave mold, Raised mold.37第1章绪论直齿圆锥齿轮是应用极为广泛的重要传动零件。因其形状复杂，材质、尺寸精度、表面质量及综合机械性能均要求很高，很难以常规的塑性加工技术生产。目前，加工直齿圆锥齿轮主要还是以机械加工为主，而采用机械加工又费时、费料、效率低、工序长，所以本设计采用冷闭塞锻造制坯再进行少量切削加工（或无机加工）的制造方法。近年来，随着机械工业，尤其是汽车工业的飞速发展与国际竞争的激化，零部件及其设计与生产过程的高精度、高性能、高效率、低成本、低能耗、省资源已成为提高产品竞争力的唯一途径。常规切削加工技术和完全拘泥于传统的粗放型塑性加工制坯工艺难以满足要求，传统的塑性加工技术与现代高新技术全方位的密切结合，实现塑性加工的智能化、精密化、高效率低成本以及可持续发展，已成为现代塑性加工技术发展的普遍趋势和方向。11 国外的发展现状在汽车工业发达的国家，冷精密锻造技术迅速发展并发挥重要作用。冷精密锻造技术已经从最初简单的自行车零件、农用机械零件、普通精度零件的应用向汽车高精度复杂锻件方向突破，其中最为引人注目的是以精密冷塑性成形技术作为基本支持的轿车复杂结构零件的产品设计。冷闭塞锻造工艺是近几年发展起来的先进制造技术。作为精密复杂零件生产的重要途径，冷闭塞锻造技术，又称为复动成形技术，因其精密、优质、高效、低消耗、低成本、大批量等生产特点而为汽车工业所瞩目。以智能化技术为应用背景的冷闭塞锻造工艺成为现代塑性体积成形技术发展的重要方向。当前钢制零件的冷锻技术最为发达的国家当首推日本和德国。德国自五十年代起就将冷锻技术应用于金属加工工业。曾被用于军工生产的冷锻技术现在主要的面向对象是汽车工业，其中70%用于轿车业。在欧洲，轿车冷锻件总产量每年达到20万吨。这些零件代替了过去采用机加工或热锻成形的零件，广泛用于变速箱、差速器、发动机、驱动和转向系统。德国舒勒公司的统计结果表明：德国冷锻件总产量的增加已远远高出轿车产量的增长，冷锻成形工艺的应用范围及其在轿车零件中的品种不断扩大。在轿车工业发达的日本，冷锻技术受到特别重视，六十年代冷锻技术主要用于轴类、活塞销、回转体法兰、紧固件等简单零件；七十年代发展到形状复杂的产品；八十年代以后开发出伞齿轮、等速万向节、十字轴等高难度冷锻件。当代国外的冷锻生产具有下列特点：（1）冷锻已由单工位发展到多工位生产，以合理减少每工序的变形量，减轻模具负荷，增加模具寿命，提高工艺稳定性。（2）由冷锻发展到温锻进而又由温锻发展到温冷联合成形工艺，以适应大型高精度零部件的生产。（3）闭塞锻造工艺的应用越来越广泛。由于可在一次变形工序中获得较大的变形量和复杂的型面，并且具有高效率及较高的模具寿命，因此闭塞锻造特别适合复杂零件的精密成形。现已发展了闭塞锻造专用压力机和在通用单动压力机实现闭塞锻造的专用模架。（4）冷锻专业化生产程度越来越高，锻造专业厂、专业模具厂迅猛发展。（5）冷锻设备得到充分的发展、高质量、高性能的多工位冷压力机、闭塞锻造专用压力机等获得广泛的应用。（6）冷锻用钢专门化。美国、德国、日本等都根据本国的资源情况发展了冷锻专用钢。如美国侧重于发展含硼的冷锻钢，而日本、德国主要发展含铬、钼的冷锻用钢。冷锻专用钢的开发和使用，不仅使冷锻生产效率有很大提高，更主要是从材料上充分满足了冷锻的工艺要求，提高了冷锻工艺水平，降低了冷锻成本。冷锻专用钢的发展和冷锻技术的发展互相促进，形成了良性循环。（7）计算机应用技术得到广泛应用。由于冷锻零件复杂性及市场对于开发周期，制件质量及成本的要求，以有限元技术为先导与核心的数值模拟与分析技术已成为冷温成形研究与应用中的重要方面。CAD/CAM/CAE技术已较多地应用于模具设计、工艺设计和模具失效分析方面。（8）成形零部件品种越来越多，体积越来越大，形状越来越复杂。冷锻部件由传统的活塞销、轮胎螺母、球头销等发展到等速万向节，发电机爪极，伞齿轮、十字轴、三销轴、变速器、螺旋传动齿轮、汽车后轮轴等。（9）以计算机辅助技术为依托，冷锻生产由大批量向多品种小批量方面发展，顺应产品生产的个性化发展趋势。12 国内的发展现状在国内，由于各方面的原因，特别是由于汽车工业长期处于小批量生产，我国的冷锻技术未能得到健康的发展。至二十世纪八十年代，除了少数自行车零件和汽车标准件以及活塞销等生产坚持冷锻工艺外，绝大部分汽车零件采用热锻机加工工艺生产。建国以来，我国汽车生产主要围绕载重车进行发展，轿车作为奢侈品，在相当长的时间内没有得到发展。因此我国冷锻生产虽然起步较早，却迟迟未有发挥其巨大优势的用武之地。此外冷锻生产涉及成形工艺技术、模具技术、材料科学、表面处理技术乃至质量管理等当代科技硬件和软件技术，相关工艺技术也制约了冷锻技术发展和工艺水平的提高。近几年，随着我国汽车尤其是轿车工业的发展，国内企业界有识之士已充分认识到这一点。轿车工业高投入，大批量和高技术含量的要求，其零部件结构复杂、精度高，使得采用纯切削加工方法引起的耗时、费料等诸多弊端已远不能令企业接受。国内一些专业生产厂如扬州第一汽车齿轮厂、扬州太平洋精密锻造公司、江苏森威集团，相继引进了日本冷锻技术和设备、瑞士冷摆碾设备等，用于包括轿车差速器伞齿轮、等速万向节星形套、花键轴等冷精密复杂零件的研制。近年来，吉林大学辊锻所在国内率先开展了直齿圆拄齿轮冷精密锻工艺及其相关生产技术的研究，取得良好效果。目前正在自主研究开发轿车复杂零件冷闭塞锻造技术。有关专家指出，以轿车工业的迅速发展为契机，推动我国冷精密锻造及相关技术的发展与进步，使我国冷精密锻技术进入世界先进行列，是国内塑性加工业现在乃至未来数年的主攻目标。第2章冷闭塞锻造概述21 闭式挤压冷闭塞锻造技术特别适合生产类似直齿圆锥齿轮、差速器伞齿轮、等速万向节星形套、十字轴、三销轴等形状复杂、性能要求高、加工难度大的关键零部件。冷闭塞锻造就是在室温下通过闭式挤压坯料使之直接成形为产品零件。闭式挤压是金属压力加工的一种无切削加工工艺，将挤压模具装在压力机或液压机上，利用压力机或液压机的往复运动，在室温下使金属在三向压应力状态下发生塑性变形，从而挤出所需尺寸、形状及性能的零件。从金属塑性变形原理可知，当金属坯料处于三向应力状态下变形时，能大大提高金属的塑性，允许金属有较大的变形。因此，金属挤压工艺不仅可以成形各种复杂的零件，而且还使低塑性金属和合金有成形加工的可能性。由于闭式挤压坯件受三向不均匀压应力作用，故可得到坯件与挤压中凸模紧密贴合的高精度型腔。但挤压所需的单位压力大，基准凸模受压力很大（高达1800MPa3500MPa），因而降低了凸模的使用寿命。即使挤压中等尺寸的型腔，也需要很大的压力。闭式挤压时，需采用容料坑或者减压穴的坯件，使被挤出的大部分金属流入其中，减小单位挤压力。22 冷闭塞锻造成形的优点在机械制造工艺领域内广泛采用挤压先进技术，取得了显著的成效。近年来，各种挤压工艺的发展，已使它成为金属压力加工中先进工艺之一，无论在技术上和经济上它都有很多的优点。（1）节约原材料，降低成本。复杂零件冷闭塞锻造技术可实现少无切削加工，显著提高了材料利用率，节省大量的优质钢材，大幅度降低了生产成本。以下图所示的接头为例：旧工艺用棒料直接车出零件，后改用挤压毛坯，使生产率提高了2.2倍，材料利用率提高1.6倍。挤压件车出件（2）省工时、缩短生产周期、提高生产效率。在现代工业体系中，提高大量生产的水平实际上就等于降低了每个零件的价格。采用冷闭塞锻造工艺可一次成形精密复杂汽车零件，省去了大量机加工工时，大幅度提高了生产效率。（3）降低能源消耗、节省了设备投资。冷闭塞锻造属无飞边、复动精密成形。工作压力小，总工序的减少带来了设备投资、刀具消耗及燃料动力费用等的大幅度降低，节省了能源消耗。（4）成形件综合性能优良，提高了零件的机械性能。切削加工把金属内部的纤维割断，从而降低了零件的机械性能。冷闭塞锻造精密成形，在挤压的过程中，金属是处于三向应力状态，变形后能在成形零件内部形成致密均匀的材料纤维组织，金属流线沿表面轮廓连续、且分布合理，形成表面加工硬化层以及圆滑过度的圆角沟槽。由于冷闭塞锻造精密成形制件的主要轮廓（如齿轮齿面）不再进行机加工，这种合理的金属纤维及良好的表层组织并不破坏，而且在挤压的过程中产生很高的温度，相当于对制件进行了一次热处理，从而大大提高零件的耐磨性、机械性能与疲劳寿命等。（5）提高了零件的精度及表面粗糙度并且模具寿命高。在挤压过程中，金属表面在高压下受到模具表面的熨平，因此零件的表面粗糙度很细，可达Ra1.60.2，尺寸精度的公差范围最高可控制到0.015mm。挤压工艺可以获得较理想的制件表面粗糙度与尺寸精度，有些零件经挤压之后不再进行切削加工。（6）可加工形状复杂的零件。在压力机的往复直线动作下完成复杂的加工工序，并可以制成形状复杂的零件，如锥齿轮、十字轴等。23 挤压件分类多数挤压件的外形以轴对称为主。由于零件的形状不同，挤压变形时应根据零件的变形方法及模具中金属流动方式不同。挤压件有：正挤压件：挤压时金属流动方向与凸模运动方向相同；反挤压件：挤压时金属流动方向与凸模运动方向相反；复合挤压件：挤压时金属沿凸模运动方向和相反方向同时流动；径向挤压件：挤压时金属流动方向与凸模运动方向垂直。另外还有斜向挤压件及敦挤件。而闭塞锻造主要以反挤压件为主。第3章直齿圆锥齿轮三维实体造型及参数分析31 三维实体造型软件介绍通过应用软件对零件特别是复杂零件进行三维造型，然后，通过软件自身的分析或其他功能可以直接得到零件的某些参数，如复杂零件的体积、质量、面积等，这样可以简化很多设计步骤，而且得到的结果更准确。现在流行的三维造型软件主要有UG、Pro/engineer、Auto-CAD等。Pro/engineer(简称Pro/e)是美国参数公司推出的新一代CAD/CAE/CAM集成化机械设计软件，由于其强大的功能，可为机械设计、分析、加工一体化提供一整套解决方案，很快得到普遍欢迎，并迅速成为当今世界应用最为广泛的CAD软件之一。Pro/e软件的特性：Pro/e独特的参数化设计概念，除了采用单一数据库的设计、支持同步工程的功能之外，还包括以下特性：（1）3-D实体模型。Pro/e摆脱了传统线创建、面创建，改用3-D实体架构，除了可以将模型真实地呈现在设计者的面前外，更可以轻易地计算出实体的表面积、体积、重量、惯性矩和重心等物理量，让用户更真实地了解产品的特性。（2）以特征为基础的参数式模型创建。（3）参数式设计。Pro/e配合其独特的单一数据库设计，将每个尺寸视为可变的参数，只要修改这些参数的尺寸，相关的实体模型即会依照尺寸的变化重新产生，达到设计变更的一致性。借着参数化的设计，设计者可以运用逻辑关系式或数学运算方式建立尺寸与尺寸之间的关系式（relation），如此可以减少人工改图或计算所花费的时间并减少错误的产生。32 直齿圆锥齿轮几何尺寸计算直齿圆锥齿轮用于相交两轴之间的传动。本次设计的直齿圆锥齿轮的几何参数为：齿数z=10，模数m=5.4，法向齿形角n=2230，分锥角=32，根锥角=2724，锥齿轮精度为GB11365-89，齿圈跳动公差Fr=0.04,齿距极限偏差=0.018。该直齿圆锥齿轮的几何参数计算公式及结果如表3.21所示。表3.21直齿圆锥齿轮的几何参数计算公式及结果参数名称计算公式计算结果分度圆直径DeDe=mz54锥距ReRe=De/2sin50.95齿顶高=m5.4齿根高=(ha*+c*)m6.48大端齿顶圆直径DaDa=De+63.16分度圆齿厚SS=m/28.48与之啮合齿轮齿数=z/tan1633 直齿圆锥齿轮三维造型及计算其体积和质量331 直齿圆锥齿轮三维造型过程为了节省时间，本次设计直接应用了Pro/e的参数化设计的功能，通过改变已有直齿圆锥齿轮的相关参数（如模数m、齿数z、分锥角等）而得到所需齿轮的实体三维图，其具体过程如下：（1）调用直齿圆锥齿轮。在Pro/e环境下从零件库中调出直齿圆锥齿轮；（2）改变参数。依次单击工具程序编辑设计，然后在弹出来的记事本窗口中输入相应的参数：模数m=5.4、齿数z=10、齿宽B=16、啮合齿齿数=16；（3）完成三维图形。如图31所示：图31332 计算齿轮的体积、质量由于冷闭塞锻造对坯料的体积及质量要求一般很严格，大了容易损坏模具，小了金属不能充满型腔，所以必须精确计算出齿轮的体积和质量。而在Pro/e环境下可以直接应用Pro/e自身的模型分析功能得到三维图形的体积，并且在输入相应密度的情况下可以计算出零件的质量，而且由此得到的体积和质量很精确。通过应用Pro/e的模型分析对得到的直齿圆锥齿轮进行计算得到以下数据：体积V=26859.126密度=0.0078g/质量M=0.2095Kg。第4章直齿圆锥齿轮冷闭塞锻造工艺方案确定直齿圆锥齿轮冷闭塞是一种精密成形加工技术，精度要求一般都很高，所以在考虑工艺方案的时候，要把达到要求的精度作为首要出发点。工艺设计是直齿圆锥齿轮闭塞锻造模具设计的基础，它是模具设计的主要技术依据，工艺设计的好坏，直接影响到制件的质量、成本、生产效率和模具寿命等很多方面。41 冷锻件设计根据零件图确定冷锻件时，主要考虑如下方面：（1）分模面安置在锻件最大直径处，能锻出全部齿形和顺利脱模。（2）齿形和小端面不需机械加工、不留余量。背脊面是安装基准面，挤压时不能达到精度要求，预留1mm机械加工余量。（3）圆角半径不能太小，否则容易造成充不满。产品零件图如图41所示。为了保证模锻后顺利脱模及齿形的完整性，将分模面选在零件的最大截面处，即图中的A处。图41 采用冷闭塞锻造技术，其目的是为了提高锻件的尺寸精度，生产尽量接近零件最终形状的产品，甚至提供或成品零件。因此在制定锻件时，对其机械加工余量、公差和圆角半径应予以充分重视。由于本次设计的模具是一次加工成形直齿圆锥齿轮，所以锻件图与零件图基本一致（如上零件图）。42 毛坯尺寸的确定毛坯的体积的大小直接影响到锻件充填结果的好坏。如果毛坯料尺寸过小，将导致模腔充不满；体积过大，则会导致模具和设备负载过大从而造成模具和设备的损坏，所以在必须准确确定毛坯料的体积。本次设计采用圆柱形坯料，其直径d=38.5mm，由前述可知直齿圆锥齿轮的体积为V= 则：由V=有： h= = =23mm即选用直径d=38.5mm，高h=23mm的圆柱形毛坯，其材料为20钢。闭塞锻造是对传统机械加工方法的一次重大改革，它省去了齿形部分的机加工，齿形可一次成形，直齿圆锥齿轮加工工艺流程大致如下：下料冷闭塞锻造成形切削加工热处理检测第5章模具设计51 挤压力的计算挤压力是模具设计、模具材料和挤压设备吨位选择的依据。确定挤压力包括两项内容：决定在凸模上所承受的单位挤压力，目前冷挤压模具钢所能承受的许用单位挤压力为2500MPa，决定此工序变形所需的总吨位。将凸模上承受的单位挤压力乘凸模的水平投影面积，即可算出变形所需要的总挤压力。挤压力的确定方法很多，有图算法、公式计算法等。下面应用公式法来计算闭塞锻造过程中所需要的挤压力。计算过程如下：由有：坯料拉伸强度挤压力：其中： P挤压型腔所需的压力KN F凸模的投影面积单位挤压力MPa凸模的投影面积为： F= （其中d=38.5mm） F= =1163.57文献5有=380MPa，则由文献3表95有则挤压力为： =2420.2178KN52 冷闭塞锻造成形特点冷闭塞锻造成形过程（见下图51）如下：先将上下成型模具闭合并施加一定的工作载荷压紧，毛坯在封闭的模腔内产生一定的变形，再由复动式凸模施加压力，使毛坯产生多向流动，从而在一道变形工序中齿轮零件冷精密塑性成形。图5153 模具工作零件设计531 模具设计前需要考虑的有关问题 1、综合情况考虑（1）挤压件的使用条件；（2）挤压件的性能要求：如强度、硬度、冲击韧性等；（3）挤压件的结构形状：如是否适合挤压工艺，脱模是否有困难；（4）挤压件的精度要求：如尺寸精度，位置和形状等；（5）挤压件的表面粗糙度要求；（6）挤压件的生产量：包括批量及长远的需要情况；（7）挤压件的成本费用。2、挤压件的形状合理性（1）避免内锥体形状。挤压内锥体零件，模具寿命低。对此应加大余量，挤压后用切削加工得到。（2）避免径向有局部金属积聚或有辐板、十字筋等形状。因为这类零件成形时，在挤压方向上的金属流动不能局部积聚，金属流动困难。（3）避免锐角。因为锐角处金属流动困难，阻力升高，模具转角处容易磨损和开裂。在允许的情况下，应尽量将挤压件改为圆角。（4）避免零件壁上有环形槽和径向孔。3、冷挤压过程的关键问题在冷挤压成形的过程中，通过冷挤压模具对挤压坯料作用挤压力而使其变形，而被挤压材料对模具施以反作用力以反抗变形。如果模具的承载能力大于挤压力，就可以顺利地将制件挤成，如果模具的承载能力小于挤压力将引起模具损坏。而且在挤压的过程中产生很大的开模力，如果不能克服开模力，制件也不能挤成。在很多情况下（如本次设计冷挤压20钢），这是冷挤压能否正常进行的关键问题。为了解决这个问题，使冷挤压技术能付诸生产实践，就必须设法降低压力，提高模具的承载能力，为此考虑以下问题并给予解决：（1）选用适合于冷挤压加工的材料，如本次所选材料20钢；（2）设计合理的、工艺性良好的被挤零件结构；（3）采用合理的冷挤压工艺方案，使每道工序的挤压力均不超过模具的承载能力；（4）选用合理的毛坯软化热处理规范；（5）采用合理的毛坯表面处理方法与润滑剂；（6）设计制造适合冷挤压特点的模具结构，既保证产品质量，同时又具有较长的工作寿命，较高的生产率与工作上的安全可靠。如本设计采用4个杠杆来克服开模力。（7）选择适合于冷挤压工艺特点的机器与设备。4、模具设计要求冷挤压时单位压力较大，模具应当符合以下要求：（1）凸凹模工作部分应当有较高的强度与较长的使用寿命；（2）凸凹模工作部分能简捷而可靠地固定在模架上；（3）模具的易损部分拆换方便；（4）毛坯放置容易，定位准确，在大量生产时有可能采用半自动或全自动送料。如本设计采用坯料外圆和冲头端面定位；（5）挤成的工件可以方便取出，本设计采用顶料杆将工件顶出；（6）模架能牢固地安装在压力机上，本设计采用四个紧固螺钉将模架固定在液压机的T形底座上；（7）制造简单，成本费用低。（9）保证操作工人安全。与一般模具相比，冷挤压模具的特点是：（1）模具工作部分的材料选择较为严格；（2）模具工作部分应尽量采用光滑圆角过渡，防止由于大小直径剧烈变化应力集中而损坏模具；（3）模具工作部分与上下底板之间应当有足够的支撑面积与足够厚度的淬硬垫板以承受压力，扩大承压面积，减小上下底板上的单位压力；532 凸模（冲头）的设计1、凸模材料的选择承受很大的压力，（单位压力），为保证凸模在高压下工作，凸模应具有高的强度、硬度、足够的韧性和耐磨凸模性，凸模的材料应有良好的淬硬性和淬透性，且淬火变形小。此外，模具材料还应具有良好的切削加工性，以便于模具的机械加工。由表911及单位挤压力取凸模（冲头）材料为：W6Mo5Cr4V2。2、凸模（冲头）设计凸模（冲头）承受最大的单位挤压力和最大的局部压力。所以，在设计凸模（冲头）时必须综合考虑其各个部分的受力情况，特别要注意集中应力的产生，否则会因某部分应力过大而导致冲头断裂。综合考虑采用图52所示的冲头形式，它既可以减少单位压力，又可以保证壁厚均匀。其中：d为工作带直径且d=38.5mm； =(0.50.7) =（19.2526.95）mm 取；取；取。图52由于在挤压的过程中，凸模承受很大的压力，所以在R处均采用圆角过渡，以防止在R处产生集中应力而使凸模开裂，从而可以延长凸模的使用寿命。最后得到冲头如图53所示；图535、3、3 凹模的设计冷挤压凹模承受很高的单位压力。为了提高凹模的承载能力，有效延长模具的使用寿命，冷挤压凹模采用预应力压套加强的组合式凹模。组合式凹模设计应包括预应力压套结构形式的确定，压套尺寸的设计及过盈的经验选取。1、组合模结构设计需要解决的问题（1）凹模强度凹模强度与坯料的形状和尺寸、坯料材质、锻件的精度、模具结构及模具的材料性能等有关。由表239，凹模模芯采用高强度、高韧性、耐磨性高、抗压强度大的材料W6Mo5Cr4V2。（2）模具的弹性变形由于冷锻件变形力很大，模具会产生一定的弹性变形，锻件出模后有弹性恢复现象，此因素是设计凹模型腔尺寸比较关键的问题。弹性变形估计过小，锻出的锻件尺寸过大，不符合锻件要求。弹性变形估计过大，会造成锻件尺寸过小，机械加工余量不足，尺寸精度超差，造成废品。所以设计凹模型腔时必须严格按照产品零件图进行选择。2、组合式凹模的结构形式设计为了在凹模内壁产生足够大的预应力，可以采用一个或多个带有一定过盈量的预应力压套。压套数目在13个范围内，依单位压力数值的大小而定。当单位压力小于1000MPa时，可以采用整体式结构凹模，即不镶预应力压套；大于1000MPa而小于1600MPa时，采取一个压套单压配合的双层组合凹模；大于1600MPa而小于2200MPa时，选用两层压套双重配合的三层组合凹模。由于冷闭塞锻造变形力比较大，凹模承受较大的单位压力，同时凹模弹性变形较大，由表95且20钢的单位挤压力为2080MPa，所以采用预应力三层组合凹模结构，以提高凹模的承载能力和减小弹性变形，如图54所示：其中：为凹模内径即挤压件最大直径=63.16mm,=130 由文献3表64有： =(1.551.8) =(1.551.8) =(97.9113.8)mm 取=100mm； =(2.453.25) =(2.453.25) =(154.7205.3) 取=170mm; =(46) =(46) =(252.6379.0) 取=350mm.图54 综合考虑零件的尺寸及结构形式并设计出型腔的结构，最后得到下凹模零件图如图55所示及上凹模零件图如图56所示。图55 图563、组合凹模的装配为了装配方便和容易得到所需的过盈量，将配合面都做成130的斜度如图55所示，此时轴向压合量C由下式计算： C=其中：斜度；径向过盈量； C轴向压合量。又： =由参考文献3表64有=0.0105，=100mm,=0.0045，=170mm所以： =0.0105=1.05mm =0.0045=0.765mm因此，模芯与中模的压合量为： = = = 中模与外套的压合量为： = = =组合式凹模的装配是生产中的重要环节，对于能否获得预期效果有直接影响，常见的装配方法有：（1）加热装配利用热胀冷缩原理进行组装的一种方法。这种方法是将压套加热至一定温度后，再将镶块自由放入其中，使镶块在压套中处于浮动状态进行冷却，当压套冷却后便将镶块自然箍紧。（2）室温下压入装配在室温下，用油压机将镶块与压套沿着配合锥面进行压合。（3）配模装配在室温下，先按要求加工出内孔，然后根据压合量一边磨外圆一边测量，进行试探性地装配。534 杠杆的设计采用杠杆原理来克服开模力是本次设计的创新之处。1、开模力的计算由前述可知，冲头的单位挤压力P=2080MPa，对上模型腔受力分析如图57所示。图57由参考文献6有： =其中如右图：斜面上的正应力MPa； P （P1） x轴方向上的应力MPa； 58 y轴方向上的应力MPa；切应力MPa；横截面上的正应力MPa，即为单位挤压力P；倾斜角。易知：P=2080MPa，=0MPa,P=2080MPa. 则： = = = =584.09MPa利用Pro/e的模型分析功能可以计算出应力的作用面面积，即图57中的圆锥台的侧面积为： S=2321.73所以，侧面的受力为； = =584.09 =1356.099276KN则开模力为： F= 即： F=1356099.276sin58 =1150.037409KN3、杠杆尺寸的设计根据模具底座的结构及其尺寸以及杠杆的工作原理，采用4根对称分布的杠杆来克服开模力，并初步定出杠杆的形状及尺寸如图58所示。图584、校核图59如上图59所示为初步拟订的模具结构的图形。当冲头3对毛坯闭式挤压时，由于金属流动会产生三向应力，所以对上模将会产生侧向挤压力，从而导致开模力F的产生，由于本次设计采用4根杠杆来克服开模力，则为了克服开模力，在杠杆与压板2及半圆块接触的A处必须有向下的压力F1；又根据力的传递性，当冲头3对毛坯施加挤压力P时，力通过下模4及垫板5传递给模筒6，而杠杆通过销轴作用在模筒6上。所以，当模筒6受挤压力往下运动时，除了受冲头3传递的挤压力以外，还受到销轴1对它的在B处的向上的阻力，则由文献6及作用力与反作用力原理可知，在A处必有反作用力，在B处必有反作用力，在C处必有一个向上的力F3，即杠杆的受力情况如下：由前述易知： = = =605.05KN由杠杆原理对C点取矩有：则有：= = =432.1785714KN所以4根杠杆可用于克服开模力的总力为： =4 =4 =1728.714286KN因为： KNF=1150.037409KN即杠杆可提供的压力大于开模力，所以可选用该杠杆，即该杠杆符合要求。535 导向、顶出件设计1、导向装置由于本次挤压件的精度要求较高（7级），故本模具结构采用导柱导套导向。其设计原则是：（1）在上止点或当凸模与工件接触时，导柱进入导套的深度不得小于1518mm；（2）在下止点，导柱的上端与模板之间的距离不得小于1012mm；（3）为预防偏心载荷，进一步提高导向精度和工作稳定性，导柱直径应适当加粗，一般取4060mm，需要时可取80120mm并且要求导柱对称分布。根据以上原则，本模具采用2根对称的导柱，导柱结构如图510所示。图5102、顶出与卸料装置（1）顶杆本次设计采用如图511的顶杆推顶结构的顶杆，其材料为40Cr。它具有使用可靠，调整方便，便于加工和更换，经济合理耐用等优点。图511（2）顶料杆本设计采用如图512所示结构的顶料杆，其材料为W6Mo5Cr4V2。这种结构的顶料杆前端为圆弧形状，有利于金属流动，减小挤压件的底部毛刺，而且加工也方便。图512（3）开模顶杆图513本模具结构采用3个120等分布的开模顶杆，顶杆结构如图513所示，其材料为40Cr。54 模具总体结构设计图5141 底座2模筒3上模4下模5垫板6开模顶杆7顶板8顶杆9导套10螺钉11垫块 12导柱 13螺钉 14弹簧垫圈15螺钉16铜套17上导柱 18冲头19螺母20定位套21上模座22螺钉23承压垫24承压柱25冲头座26顶料杆27杠杆28半圆块29支承板30销轴31压块综合前面所述，由于冷闭塞锻造变形力比较大，凹模承受较大的单位压力，同时凹模弹性变形较大，因此采用三层组合预应力结构，以提高凹模的承载能力和减小弹性变形；为了提高锻件精度，便于调整模具，减少模具错移，采用四个导柱导向，其中两个为上导柱；为了防止冲头断裂，提高冲头的使用寿命，采用四个杠杆结构并通过销轴连接在模筒上来克服闭式挤压时产生的开模力，同时也减轻对了液压设备的选择要求，即可以选择相对吨位比较低的液压设备。由文献13，设计出模具的结构如图514所示。其工作过程大致如下：首先将毛坯从压块31的中心孔中放入，然后通过压力机对上模座21施加压力并通过上导柱17导向而向下运动，从而使冲头18与毛坯接触而对毛坯施加挤压力以至毛坯在型腔中成形。第6章技术经济性分析用冷闭塞锻造挤压成形的直齿圆锥齿轮比温、热模锻成形的直齿圆锥齿轮精度更高，一般热模锻件能达到精度为（0.51.0）mm，温模锻件为（0.10.2）mm，而冷锻件为（0.010.1）mm。20钢原始毛坯38.523mm在10000KN普通挤压液压机上仅只用一次挤压便能成形。成形后的零件无须或者只需少量机加工。应用闭塞锻造加工成形的直齿圆锥齿轮其齿形表面精度可达7级，表面粗糙度Ra1.6m，无飞边，材料利用率为90%以上，而且尺寸精确，宏观组织比机械加工的更致密，流线方向与锻件的轮廓形状一致。而且这种模具的优点是结构和紧固机械部分都比较简单且工作可靠。此外，该模具只需采用普通的液压设备就可以进行大批生产，具有设备投资少，模具成本低，发效快等优点。与热精锻加工的直齿圆锥齿轮齿形表面精度8级，表面粗糙度Ra3.2m，锻坯需进行切边，钻孔等后续加工，材料利用率为76%相比，经济效益十分显著：该直齿圆锥齿轮锻件按年产量10万件计算，每个锻件的才料可节省0.032Kg，则每年节约材料3.2吨；与切削加工相比，精锻齿轮的强度可提高20%、抗弯疲劳寿命提高20%、热处理变形量比切削齿轮减少30%、生产效率提高了2倍以上、生产成本降低20%以上。第7章专题论文齿轮在模锻后,如何解决齿不易充满型腔的问题摘要：由于直齿圆锥齿轮的尺寸精度与质量要求一般都很高，难以采用常规的塑性加工技术成形。冷闭塞锻造技术是近年发展起来的精密成形技术。然而，在采用冷闭塞锻造成形直齿圆锥齿轮时，金属能否充满型腔直接影响到直齿圆锥齿轮的尺寸精度和产品的加工质量。本文分析了成形过程中影响金属充满的一些情况并采取了相应地解决措施。关键字：直齿圆锥齿轮、闭塞锻造、模腔Abstract: Because of the straight tooth bevel gear size precision and the quality requirement all very are generally high, uses conventional with difficulty the plastic processing technology forming. The cold unenlightened forging technology is the precise formed technology which the recent years developed. However, when uses the cold unenlightened forging forming straight tooth bevel gear, the metal whether filling cavity directly affects the straight tooth bevel gear size precision and the product processing quality. This article analyzed in the forming process to affect some situations which the metal filled and to adopt correspondingly has solved the measure.Key words: Straight tooth bevel gear, Unenlightened forging, Cavity. 随着机械工业的迅猛发展及外向型经济的日益扩大，对模锻行业的装备及工艺技术提出了更高的要求。采用新型模锻工艺闭塞锻造工艺，金属坯料在模膛中成形。闭塞锻造工艺又称复动式凸模在一个方向或多个方向施加不同的压力，使毛坯产生多向流动，从而可在一道变形工序中获得较大的变形量和复杂的型面，可以锻造出几何形状更复杂、尺寸精度高、表面质量好的锻件。冷闭塞锻造成形过程（见图-1）如下：先将上下成型模具闭合并施加一定的工作载荷压紧，毛坯在封闭的模腔内产生一定的变形，再由复动式凸模施加压力，使毛坯产生多向流动，从而在一道变形工序中齿轮零件冷精密塑性成形。图1与开式模锻相比，闭塞模锻可以显著提高金属材料的利用率和锻件精度。而冷闭塞锻造技术是国际上近年发展起来的先进制造技术。闭塞锻造作为精密复杂零件生产的重要途径，以其精密、优质、高效、低消耗、低成本、大批量等生产特点而为汽车工业所瞩目。直齿圆锥齿轮是应用极为广泛的重要传动零件。因其形状复杂，材质、尺寸精度、表面质量及综合机械性能均要求很高，很难以常规的塑性加工技术生产，通常采用模锻制坯即采用闭塞锻造制坯然后再切削加工的制造方法。在此过程中，金属能否充满型腔直接影响到直齿圆锥齿轮的尺寸精度和加工质量，甚至导致劣质产品的产生或产品的报废。因此，分析加工过程中影响金属充满型腔的因素并寻求优化方法十分必要。1、产品图分析如图-2所示为直齿圆锥齿轮。模数m=5.4，齿数z=10，法向齿形角n=2230，大端分度圆直径de=54，大端锥距Re=50.95，分锥角=32，根锥角f=2724其主要齿形精度为GB1136589，齿圈跳动公差Fr=0.04，齿距极限偏差fpt=0.018，材料为20钢。毛坯直径d=38.5mm.成形该直齿圆锥齿轮的变形量在80%以上，冷成形难度大，精度、表面粗糙度要求高，一般的成形工艺不易保证，尤其齿形的充填情况不容乐观，极有可能齿顶充填不满，有弧形内凹陷，或小端充填不饱满，有塌陷，齿面，齿根有折叠等缺陷。这就要求以齿形充填饱满、改善变形条件（降低金属沿齿顶、齿向的流动阻力）为目的来设计模具结构和制定工艺方案。图2 2、模锻时型腔充填问题分析闭塞锻造时，引起金属充不满的原因可能是：在模膛深而窄的部分和端部圆角处由于阻力大不易充满；在模膛的某些部分（如齿的倒角处），由于金属很难流到而不易充满；制坯时某些部分坯料体积不足，或操作时由于放偏，某部分金属量不足引起充不满等。21 毛坯对型腔充填的影响及坯料的设计图3坯料形状、尺寸的确定应满足锻件图对坯料体积、质量的要求，遵循体积不变的原则进行设计。闭式锻造工艺对坯料的体积和重量要求较精确，大了，小了都不行，大了模具易破损，小了不能充满，即不能满足成型，所以必须进行精确的计算。体积确定后还必须根据成形工艺的要求确定合理的高、径尺寸，及必要的工艺倒角、圆角、减荷穴等。在体积相等的条件下，坯料的高、径比不同对金属充填齿形的影响很大。另外对坯料的表面粗糙度要求较高，并在两端车有工艺倒角，中心开有减荷穴等，如图3。另外，直齿圆锥齿轮主要用镦挤成形。如果直接用圆柱形毛坯镦挤，齿形难于充满，要使锥齿轮成形良好，首先要对毛坯端都进行预成形，使其锥角近似于齿形锥角，然后再镦挤成形。22 型腔结构对型腔充填的影响及其设计在采用闭塞锻造制造直齿圆锥齿轮时，型腔的结构对金属能否充满型腔有很大的影响，而其中齿轮的端角角隙又起关键作用，是最难充满的地方。由于直齿圆锥齿轮的齿的倒角用圆角替代对齿轮的功能等都没有多大影响，挤压过程中，当型腔采用直倒角时，金属质点的流动要拐过一个很大的角度再流入角隙（如图-4左），并且此时需要的压力也大，相应的对模具损坏也就增大；而用圆角代替齿的直倒角更有利于金属的流动及角隙的充满，而且圆角半径R越大，越有利于金属的流动即更有利于角隙的充满，但圆角过大，会影响到直齿圆锥齿轮的功能及应用，所以本模腔内的角隙取值为2mm，如图4右所示。图4221摩擦阻力对角隙充填的影响摩擦阻力对金属充填型腔有重要影响。摩擦阻力越大金属充填型腔越困难。如果上下端面的接触摩擦系数1=0，坯料将整体均匀变形，侧表面在压缩过程中平行地向外扩大，角隙可很顺利地充满，这时所需的模压力也最小；如果接触摩擦系数2=0.5，充填过程中，坯料的原上下端面金属不能径向位移端部直径的增大（即角隙的减小）是靠压缩变形后使侧表面金属翻转到接触面上，在这种情况下，角隙充填较困难；如果接触摩擦系数030.5时，坯料的上下端面金属与工具表面有一定程度的相对滑动，于是，短部直径的增大是由原有直径向外扩大与侧表面翻转同时作用的结果，故充填情况较1=0.5时有所改善；凹模壁接触摩擦系数2=0时，上下端两个变形区对称，上下端的角隙几乎同时充满；当接触摩擦系数2 0时，凹模壁的摩擦力将抵消一部分变形力的作用，使下端角隙较上端难以充填，尤其当锻件的高径比大于1时，上端角隙先充满然后充满下端角隙。摩擦系数2越大，下端角隙充填越困难，充填下端角隙所需的变形力也越大。因此，为了有利于金属充满型腔，应该提高模壁的光洁度并采用润滑性能良好的润滑剂。222角隙位置对角隙充填的影响由前所述，在存在摩擦的条件和锻件高径比大于1时，下部角隙较上部角隙难于充填。因此成形时锻件上较难充满的角隙应尽可能放在上部，所以该模具的齿型腔放在上模上。此外，模壁斜度、型腔的宽度与深度、模具的温度对金属充满型腔也有一定的影响。23设备工作速度与设备吨位的影响设备工作速度较高时，一般地说，金属变形流动的速度也较快，这样有利于金属充填型腔，可以得到尺寸精确的直齿圆锥齿轮的锻件。这是因为在高速设备上模锻时，由于变形金属具有很高的流动速度，所以在停止运动时，变形金属仍旧可以依靠
