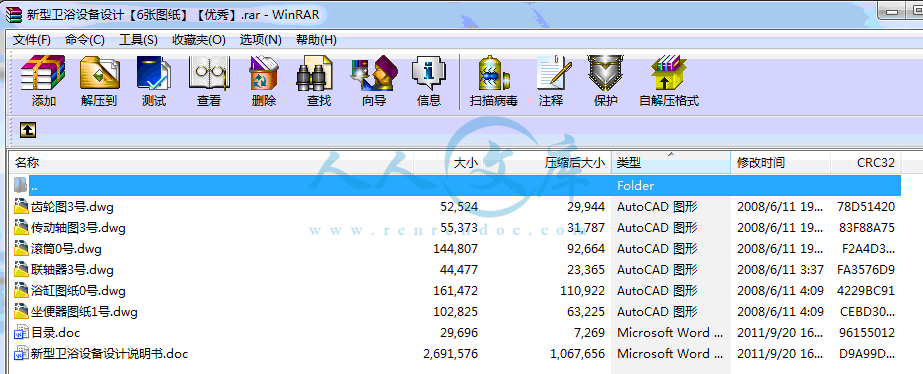

新型卫浴设备设计【6张图纸】【优秀】.rar

新型卫浴设备设计说明书.doc---(点击预览)

坐便器图纸1号.dwg---(点击预览)

传动轴图3号.dwg---(点击预览)

压缩包内文档预览：

编号：422414 类型：共享资源大小：1.36MB 格式：RAR 上传时间：2015-04-03 上传人：上*** IP属地：江苏

39
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 新型卫浴设备设计图纸新型卫浴设备

资源描述：

新型卫浴设备设计

59页，22000字数+说明书+6张CAD图纸【详情如下】

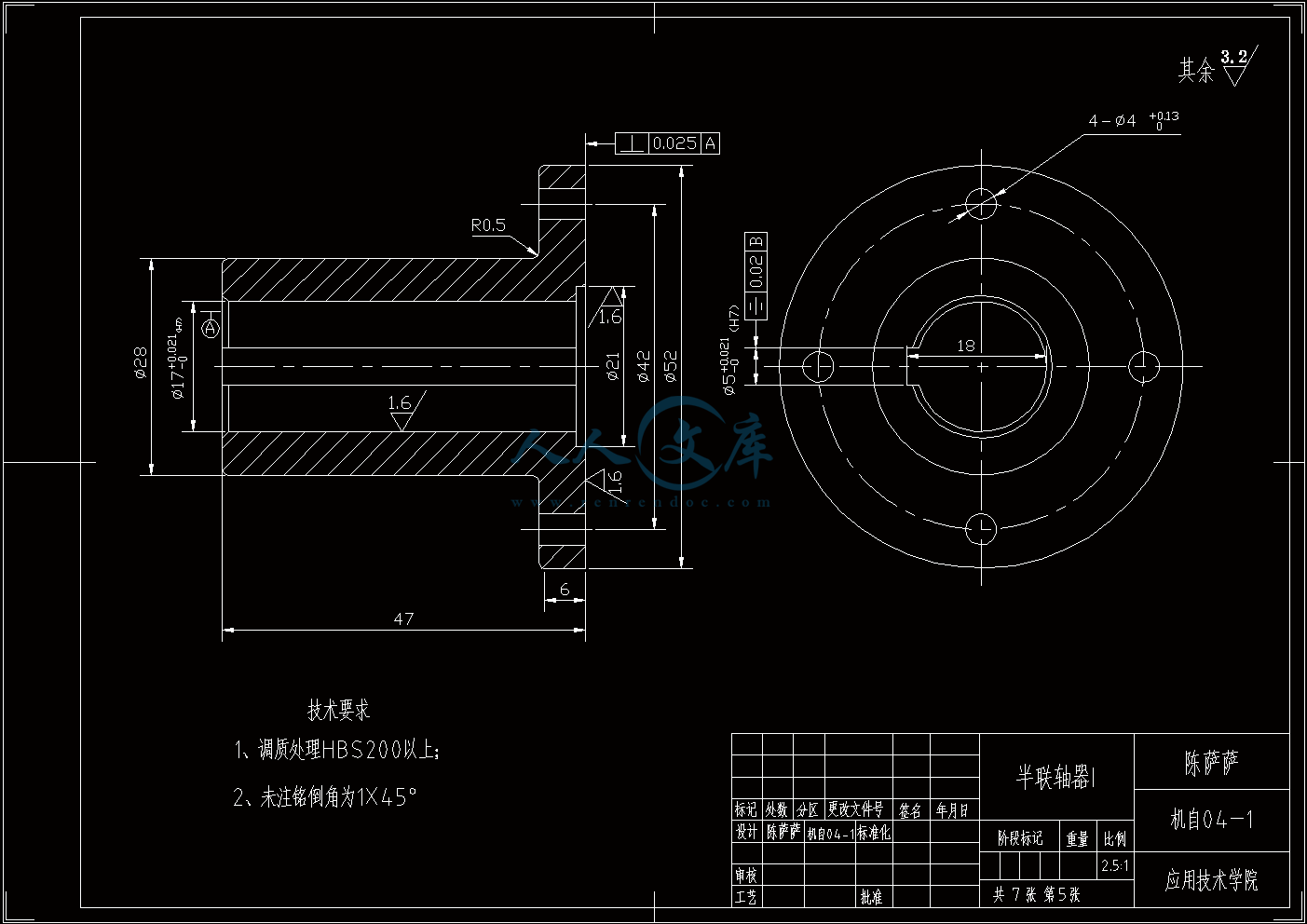

传动轴图3号.dwg

坐便器图纸1号.dwg

新型卫浴设备设计说明书.doc

浴缸图纸0号.dwg

滚筒0号.dwg

目录.doc

联轴器3号.dwg

齿轮图3号.dwg

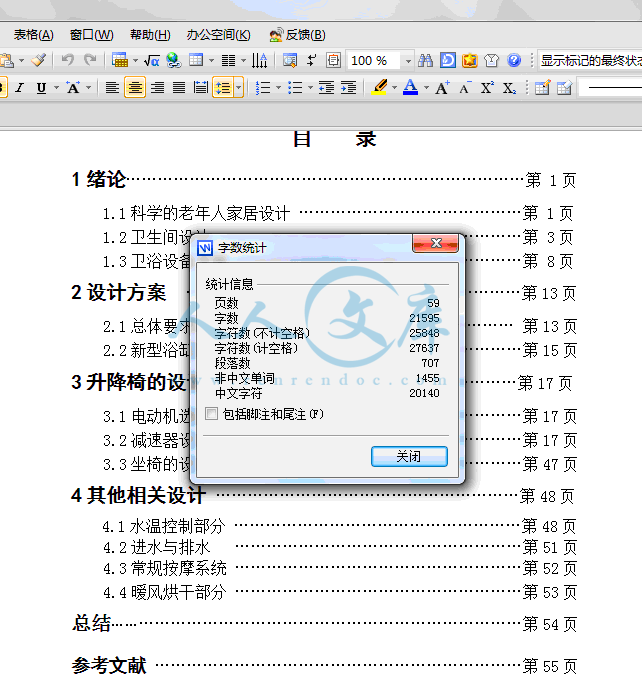

1绪论…………………………………………………………………第 1页

1.1科学的老年人家居设计 ……………………………………第 1页

1.2卫生间设计 …………………………………………………第 3页

1.3卫浴设备发展 ………………………………………………第 8页

2设计方案 ………………………………………………………第13页

2.1总体要求设计方案………………………………………… 第13页

2.2新型浴缸设计方案 …………………………………………第15页

3升降椅的设计计算……………………………………………第17页

3.1电动机选型 ………………………………………………第17页

3.2减速器设计计算 …………………………………………第17页

3.3坐椅的设计 …………………………………………………第47页

4其他相关设计 …………………………………………………第48页

4.1水温控制部分 ………………………………………………第48页

4.2进水与排水 ………………………………………………第51页

4.3常规按摩系统 ………………………………………………第52页

4.4暧风烘干部分 ………………………………………………第53页

总结……………………………………………………………………第54页

参考文献 ……………………………………………………………第55页

英文资料及翻译 ………………………………………………第56页

致谢 ………………………………………………………………第77页

摘要

卫浴间是家庭成员进行个人卫浴活动的场所，具有便溺和清洗双重的功能。人们对卫浴设备中的浴缸和坐便器要求也是越来越高。沐浴是一个享受的过程，老年人也可以在适当方式的沐浴改进体液循环，并治疗某些病症。也很适用于一残疾人康复辅助治疗。

人们经常试着在普通浴缸的基础上改变，通过增加抓手或长凳做成给残疾人使用的浴缸。但是传统的浴缸这些权宜的解决方法设计根本不可能为老年人、残疾人等行动不便人士时淋浴起到任何的安全保护。

考虑应用要求，新型浴缸要求：1）方便入浴者进出的门；2）使得入浴者能够毫不费力的提高或降低他们的座位；3）提供一个简便的操作使得他们能够很容易控制淋浴开关、进水开关及排水；4）提供一个温度调节阀来控制水温以防止入浴者在注水时被烫伤；5）穴位按摩装置；6)暧风装置使得入浴者洗浴完成后快速风干身体，避免受寒。

坐便器的种类有很多，高低调节也很方便，材质也多种多样。考虑老人身体活动限制，在新型浴缸设计基础下，也给坐便器安装相应的升降坐椅，如厕更为方便安全。

卫浴间反映的是一个家庭的环境，应该让人感到舒适、精神气爽，并且使得使用者感觉他们本身是不错的！而新型浴缸和坐便器使得老年人、残疾人等行动不便人士对自己更有信心！得到身心的放松和愉悦舒适的享受！

关键词：卫浴设备；新型浴缸；设计要求；安全；享受

ABSTRACT

Bathroom between the family members of individuals bathroom activities of the establishments, with Paining and cleaning double function. People on the bathroom equipment in the bathtub and asked Toilet is getting higher and higher. Bathing is an enjoyment of the process; the elderly can also be bathed in an appropriate way of improving the circulation body fluids, and treatment of certain diseases. Also applies to a rehabilitation adjuvant treatment of persons with disabilities. People often tried in an ordinary bathtub on the basis of change, by increasing Kit or benches made for persons with disabilities to use the bathtub. However, these traditional tub design expedient solution is simply not possible for the elderly, the disabled and other disabled persons when a shower of any security.

Consider the application requirements, the new tub requirements: 1) to facilitate bathing out of the door; 2) makes bathing can easily increase or decrease their seats; 3) provide a simple operation enabling them to easily control shower switch, Switches and drainage water, 4) provide a temperature control valve to control the water temperature to prevent bathing in the water when he was scalded, 5) point massage devices; 6) warming the wind makes bathing, washing device after the completion of rapid air-dry the body, avoid Cold. Toilet There are many types, the level of regulation is also very convenient, also varied material. Consider the elderly limit physical activity, in the new bath design basis, it is also to install the corresponding movements Toilet chairs, the toilet more convenient for security. Reflects the bathroom of a family environment, people should feel comfortable, Qishuang spirit, and make users feel that they themselves are pretty good! New Toilet and the bathtub and makes the elderly, the disabled and other disabled people more confidence in us! Physical and psychological comfort to relax and enjoy good! Keywords：sanitary equipment; new bath; design requirements, safety, and enjoyment

内容简介：: 目录1绪论第 1页1.1科学的老年人家居设计第 1页1.2卫生间设计第 3页1.3卫浴设备发展第 8页2设计方案第13页2.1总体要求设计方案第13页2.2新型浴缸设计方案第15页3升降椅的设计计算第17页3.1电动机选型第17页3.2减速器设计计算第17页3.3坐椅的设计第47页4其他相关设计第48页4.1水温控制部分第48页4.2进水与排水第51页4.3常规按摩系统第52页4.4暧风烘干部分第53页总结第54页参考文献第55页英文资料及翻译第56页致谢第77页摘要卫浴间是家庭成员进行个人卫浴活动的场所，具有便溺和清洗双重的功能。人们对卫浴设备中的浴缸和坐便器要求也是越来越高。沐浴是一个享受的过程，老年人也可以在适当方式的沐浴改进体液循环，并治疗某些病症。也很适用于一残疾人康复辅助治疗。人们经常试着在普通浴缸的基础上改变，通过增加抓手或长凳做成给残疾人使用的浴缸。但是传统的浴缸这些权宜的解决方法设计根本不可能为老年人、残疾人等行动不便人士时淋浴起到任何的安全保护。考虑应用要求，新型浴缸要求：1）方便入浴者进出的门；2）使得入浴者能够毫不费力的提高或降低他们的座位；3）提供一个简便的操作使得他们能够很容易控制淋浴开关、进水开关及排水；4）提供一个温度调节阀来控制水温以防止入浴者在注水时被烫伤；5）穴位按摩装置；6)暧风装置使得入浴者洗浴完成后快速风干身体，避免受寒。坐便器的种类有很多，高低调节也很方便，材质也多种多样。考虑老人身体活动限制，在新型浴缸设计基础下，也给坐便器安装相应的升降坐椅，如厕更为方便安全。卫浴间反映的是一个家庭的环境，应该让人感到舒适、精神气爽，并且使得使用者感觉他们本身是不错的！而新型浴缸和坐便器使得老年人、残疾人等行动不便人士对自己更有信心！得到身心的放松和愉悦舒适的享受！关键词：卫浴设备；新型浴缸；设计要求；安全；享受ABSTRACTBathroom between the family members of individuals bathroom activities of the establishments, with Paining and cleaning double function. People on the bathroom equipment in the bathtub and asked Toilet is getting higher and higher. Bathing is an enjoyment of the process; the elderly can also be bathed in an appropriate way of improving the circulation body fluids, and treatment of certain diseases. Also applies to a rehabilitation adjuvant treatment of persons with disabilities. People often tried in an ordinary bathtub on the basis of change, by increasing Kit or benches made for persons with disabilities to use the bathtub. However, these traditional tub design expedient solution is simply not possible for the elderly, the disabled and other disabled persons when a shower of any security.Consider the application requirements, the new tub requirements: 1) to facilitate bathing out of the door; 2) makes bathing can easily increase or decrease their seats; 3) provide a simple operation enabling them to easily control shower switch, Switches and drainage water, 4) provide a temperature control valve to control the water temperature to prevent bathing in the water when he was scalded, 5) point massage devices; 6) warming the wind makes bathing, washing device after the completion of rapid air-dry the body, avoid Cold. Toilet There are many types, the level of regulation is also very convenient, also varied material. Consider the elderly limit physical activity, in the new bath design basis, it is also to install the corresponding movements Toilet chairs, the toilet more convenient for security. Reflects the bathroom of a family environment, people should feel comfortable, Qishuang spirit, and make users feel that they themselves are pretty good! New Toilet and the bathtub and makes the elderly, the disabled and other disabled people more confidence in us! Physical and psychological comfort to relax and enjoy good! Keywords：sanitary equipment; new bath; design requirements, safety, and enjoyment1 绪论1.1科学的老年人家居设计家是爱的港湾，如何营造良好的家庭生活环境，是每个人的希望和梦想。特别是一些老年人，当购买了称心如意的房子之后，怎样科学合理的装扮自己的家就显得非常很重要了。人到了老年以后，生理和心理上都会发生许多变化，所以在进行老年人房间装饰和陈设的时候，必须首先了解这些变化和老年人的一些其他特点。在进行装饰和设计的时候，为适应这些变化，老年人的居室应该做一些特殊的布置和装饰，而且在装修中要突出安静、和谐的特点。在老人房的设计中，首先要达到影响。因为老年人一般都处于体质下降时期，有的老年人还患有不同的老年性疾病，所以即使是一些音量较小的音乐，对一些老年人来说也是噪音，更何况一些音量比较在碰撞和喊叫声了。所以在设计老人房的时候，一定要防止噪音对老年人的干扰，否则会对老年人的身心造成一些不良的影响和后果。老人的房间就应尽量安排在远离客厅的地方，老人房的门窗也要选用隔音效果好的材料。在老人的房间中安装地板时，居室的地面平整，不宜有高低的变化，饰面材料应具有防滑的特性。老人房应尽量铺设木地板，而且缝隙应平整切忌用光滑的瓷砖。有可能的话，还可以选择地毯，还要防止移动或卷边，以避免使老年人跌跤。家具装饰的的选择使用老人房要设计出流畅的空间，能让老年人行走和拿取物品更方便，这就要求房间中的家具要尽量靠墙摆放。一些老人还承担了家务，帮助家人收拾东西，可是因为老年人大多腿脚不灵便，爬上爬下时有困难，所以为了老人的安全，不要设置众多高大的家具，衣柜和壁柜等家具的高度都不要过高。最好选择一些比较低矮的。家具的棱角也要圆滑一些，最好避免使用见棱见角的家具，这样可以避免磕碰到老人。在所有的家具中，床铺对于老年人是非常重要的，有人认为只要给老人准备高级沙发床或者席梦思就可以了，其实这种认识是不对的。在生活中，就有一分老年人不习惯睡高级的沙发床，因为在睡觉时不便于翻身。而且过软的床躺上去虽然感觉很舒服，很放松，但却因为支撑力度不够，容易造成肌肉紧张，腰酸背痛。过于硬的床也不合适，因为睡觉时腰部没有任何支撑，所以始处于受力的紧张状态，长期睡在这种床上，不利于老人的腰椎。一般来说，南方人喜欢用棕葛的垫子，而后在上面铺褥子；北方人喜欢用铺板，上铺棉垫或褥子，当然，垫子的厚度要适当，这样才能松软恰到好处。除了老人的床铺要松软合适外，其高低也要适当，这样才能便于老人上下，睡卧以及自取床下的日用品，不至于稍有不慎造成扭伤或者摔伤。床也应设置在靠近门的地方，方便老人夜晚去洗手间。老人房内不适宜使用可折叠，带轮子的机能性强的家具，固定式家具更是良好的选择。零散物品容易绊倒老人，最常见的是散乱的电线等，所以最好用挂钩加以固定，这样可以让空间既清洁安全。老人居室的织物应该是房间中最重要的装饰。所以床单、床罩、枕套、窗帘、门帘、桌布、沙发罩、壁挂等颜色一般都以古朴庄重为主，当然也有喜欢淡雅清新的，但都应与房间的整体色调协调一致，图案也要以简洁为佳。在装饰的时候，要充分满足老年人起卧方便的要求，做到实用与美观相结合。装饰物品不宜过多不宜过杂，应采用直线，平行的方式进行布置。色彩的合理搭配人到了老年以后会喜欢回忆过去的事，所以在设计居室色彩上，应以古朴为主色彩也需要平和、沉着。老人房的墙壁可以使用柔和色的涂料事贴上各种颜色的壁纸、壁布、壁毡。墙面使用乳白，乳黄、耦荷等十分素雅的颜色，这些颜色可配有富有生气，不显沉闷的家具，也可选用以木质的天然色为基础，涂有不同色彩的家具基本上可以选用深棕色、驼色、棕黄色、珍珠白色，米黄色等颜色的家具。浅色的装饰和家具使房间显得轻巧明快，深色的家具则使房间显得平稳庄重，这些都需要由老人根据自己喜好来进行选择，但是墙面与家具的色彩对比不能太强烈，因为只有这样才能收到良好的视觉效果。老人房的窗帘可选用提花布、织锦布等，这些材料做成的窗帘也具有厚重、素雅的质地，不但适合老人成熟，稳重的特性，而且厚重的窗帘也能营造静谧的睡眠环境。窗帘最好设置为双层，分纱帘和织锦布帘，这样拉启部分窗帘就可以调节室内亮度，使老人可以白天免受强光的刺激。深胡桃木色可用于床、橱柜与茶几等单件家具，装饰布及墙壁等的色泽则以浅色为宜，这样浅色相互搭配可以使整个居室既和雅致，又流露出长者的气质和风范。老年人一般视力都不好，所以尽量把老人的卧房安排在朝阳的一面，这主要是因为老人喜欢阳光，这样可以使老人能有更多的时间和机会坐在家中享受阳光。照明的适当调节随着年龄的增长，老人一般起夜都比较勤，再加上老人视力开始衰退，因此对于老人房的灯光设计特别是夜间照明，是不容忽视的。因为老人的视觉系统一般难以接受过强的刺激，所以老人房间的配色应该以柔和淡雅的同色系配置为好，在灯具的选择上，要尽可能地使用自然光照明，为老人营造一个柔和明亮的室内环境，在晚上使用的灯光强弱要适中。绿色植物的巧妙布置在老人的房间里，千万别忘记放置盆栽的植物，因为绿色是生命的象征，在房间中摆放了绿色植物，整个房间内会显得富有生生气，而且它还可以调节室内的温、湿度，使室内空气更加清新。因为老人上了年纪，所以为老人选择植物时，最好以栽培观叶植物为好，这些植物不会吸收很多量水分，可免去老人经常浇花的一些劳动。布置在老人房间中最佳植物应该是宝珠百合、小株万年青、蜘蛛叶兰等常青植物，不但能营造生机，而且还象征老人青春不老，这些植物可以摆放在窗边阳光充足的地方。桌子上可放置季节性的植物以及适宜于水栽培的植物，这样可使老人在关心植株生长中打发空闲时间，并且获得一定的乐趣。老人房的设计还可以突出老有所乐，老有所为的特点，如果家里的老人喜欢看书读报，那么房间内就应该摆放书桌和书架，可把房间设计成书斋型卧室；如老人有填街塞巷军旅生涯，其卧室就应该配置一些与军事相的饰品，如军刀、战马工艺品等；老人如果在书画上很有特长，那么可以选择他的一些得意的作品悬挂，以增加房间的文雅之趣。有的老人还喜欢养鸟，清晨听几声怡情养性的鸟语，更可使生活其乐无穷。由于老人的生理特点，对卫生间需求会较多，也应尽量把带独立卫生间的卧室给老人用，并且为老人选择无障碍设计的洁具，在卫生间里，还应该把防水材质的扶手装置在浴缸边、马桶与洗面盆两侧，这样可以使行动不便的老人活动自如一些。1.2卫生间设计卫生间是家庭成员进行个人卫生活动的场所，具有便溺和清洗双重的功能，所以在进行卫生间的设计时，一定要注意实用性和使用率，并且要合理巧妙地利用有限的面积。空间安排盥洗区一般设置在卫浴空间的前端，这里主要摆放各种盥洗用具，主人们一般都是在这里进行洗脸、刷牙、洁手、刮胡须、整理容貌等工作，有时也常在这里放置或者脱换衣服。盥洗区的空间较小，设计时应侧重简单和实用，这里主要有化妆镜、净面池、冷热水的调节开关、摆放的盥洗用具等。盥洗区的地面应选用具有防水、耐脏、易清洁的材料，如瓷砖、在理石板等。墙壁以光洁素雅的瓷砖较合适，顶部选用塑胶材料、铝扣板等材质，这里要和卫生间一同与室外空气直接交流，最好采用换气设备通风，灯光照明也最好采用柔和一些的光。浴室区是专供人洗澡的沐浴的地方，浴室区的使用面积最好不要小于3平方米，冷热水的连接也要比较方便，出水口可以调节冷热度，这样在洗澡的时候才能避免烫伤人皮肤。这个区域的地面和浴缸表面不宜太滑，热水器最好不要安装在浴室内，如果使用的是煤气热水器，就应该把它安装在卫生间之外的通风处，这样右以避免中毒事件的发生。浴室区还应考虑排水的通畅，这样可以排泄地面污水。室内摆设随着生活水平的提高，卫浴空间中的各类用品也骤然增多起来，从洗发香波到浴液，从化妆品到吹风机，从毛巾、浴巾到清扫用具，都成为卫浴空间的必备品，使本来不大的卫浴间变得物满为患、零乱不堪。要想使卫浴间整齐有序，其收纳设计应从以下几个方面考虑：（1）、位置合理便于拿取首先从人在卫浴空间中的活动考虑，应围绕使用时的动作布置框架、设置用品。例如，在浴缸中要从着能够拿到肥皂，洗发时闭着眼睛能拿到毛巾、洗发剂等，既要随手拿到又要避开喷头淋水的范围；入浴要考虑在什么地方脱衣服，脱下的衣服应有地方暂放；出浴后能方便地拿到浴巾，穿上更换的内衣或浴衣，特别是家庭成员多这些动作必须在浴室内完成时，浴巾、内衣须保证不被水溅湿；洗脸间的毛巾应放于通风干燥处，常用化妆品要摆在明面，能一眼看清，伸手可取。（2）归类存放、各人分开同类的物品归放在一起，常用品与不常用品分开，备用品可放在吊柜或低柜中，每天都使用的东西则应固定专用位置，放于中段容易够到的地方。每个人专用的物品，例如化妆品、内衣、毛巾等一人一格分开。（3）明放与内存结合牙膏、牙刷、常用化妆品等每天都要使用，把它们放在镜箱、柜内拿取就比较麻烦，反而易忘在台面上，因此把它们归放在明处，使人最容易拿到才是明智的设计。当然一些贮备品、怕湿品应放于柜内。然而明搁容易招灰沾水，设计时要根据物品的用途和使用频率来考虑明搁与暗柜的比例，另外设几个抽屉分放一些小物品也是很必要的。（4）充分利用小空间卫浴空间中除了脸盆水桶外，像一般化妆品、洗剂、手纸类用品体积都比较小，因此卫浴间设贮柜、板架时深度有15cm即可，做深型的柜子反而不便拿取。利用小空间解决贮存问题，对于狭窄的卫浴空间来说是很必要的。（5）注意安全性、防水性与易清扫性在浴室内设置物品架、置物台等，必须选用防水材料，做到可以用水清洗。此外，卫浴空间中的家具、搁架等造型应简洁，少线角，以免结垢后不利清扫，还须注意不能有棱角，以防碰伤身体。玻璃类的物品应置放在儿童够不着的地方。卫生间的装修材料的选择在进行卫生间设计时就应首先考虑到卫生间具有清洗、浴室、厕所三种功能：在进行装饰设计时要注意卫生间的采光和通风；墙面要用光洁素雅的瓷砖，顶棚宜用铝扣板、玻璃或半透明板材等吊板，也可以用防水涂料装饰；地面应采用防水、耐脏、防滑的地砖、花冈岩等材料；卫生间的地坪应向排水口倾斜，卫生洁具的选用应与整体布置协调。尤其是卫生间里的地面，在处理的时候需要特别注意，地面一定要有较好的放水性、排水性、防滑性，而且还要保持地面的整洁和美观。在装修卫生间前，要切实了解好卫生间的各部分尺寸，这样才能确保设计和布置到位，除了考虑地砖、墙面瓷砖、吊平顶外，重点要考虑的是卫生间的“三件套浴缸、脸盆抽水马桶。在购买时还要注意进行材质的选择，脸盆和马桶大多选择瓷器，目前的市场上，浴缸有铸铁浴缸、钢板浴缸和压克力浴缸等多种，它们的保温性能、光洁度、款式、使用寿命以及价格都与材质有着紧密的联系，在选购时要进行仔细的挑选。在购置浴缸之前，一定要量好卫生间内浴缸位置的长、宽和净尺寸，并且根据个人的高度，从1.2米、1.4米、1.5米、1.7米等规格的浴缸中挑选出适合自己使用的产品。安装的时候，特别要注意留出排水管的位置，而且还要考虑楼板的承重和防潮。选购抽水马桶时，要预先量好抽水马桶管口与墙壁的间距，抽水马桶的坑距还需要与原设计尺寸相吻合，如果因为不慎重面选择了不相符的尺寸，将会造成无法安装或安装后与墙壁间的缝隙过大，并因此影响排水功能。要把卫生间装饰得简洁面又实用，最重要的一个问题就是合理地摆放柜台及卫生洁具。在目前的情况下，搁板式收纳柜及卫生洁具三件套的组合，在用材和颜色搭配上是最普遍、实用、简洁的装饰方法。而相拼式洁具三件套组合，在浴缸上方的角落安装上了玻璃板，一般都能给人精巧的感觉；大理石盆面配置搁板式结构，然后再配上洁具的单件组合，也能使卫生间显得清爽明快。时尚的装饰色彩的选择卫生间在设计的时候还要考虑采用合理的色彩。一般来说，卫生间都选择以下几种颜色的洁具；白色的洁具，显得清丽、舒畅；象牙黄的洁具，可以显示出富贵和高雅；湖绿色的洁具，显得自然温馨；玫瑰红色的洁具，富于浪漫的意味但是在选择这些颜色的时候，一定要注意保持一致性。卫生间的主要色调一般都是选用白色，但是现在在卫生间的装饰中也融入了现代的时尚元素，在北方地区，一些设计师开始选择玫瑰红、粉色等暖色调；在南方的一些地区，也开始出现使用宝石蓝，苔绿等冷色调来装饰，不管是选取哪一钟的颜色，都应该记住一点：不要在卫生间使用混色。卫生间的色彩定位完成之后，乳白色、骨色、紫色、宝蓝色、粉红色等，色彩的强烈反差，给人不舒适的感觉。其它构件选择卫生间的构件，要以安全、简洁为原则。因为卫生间大多兼容了浴室的功能，人常常裸露皮肤在里面活动多，而且这里的空间一般又很狭窄，因此经选择表面光滑、无突起、尖角的构件，这样可以确保不擦伤划破皮肤。在卫生间的装饰中强调简洁，主要是为了给人清洁和松弛的感觉，五金、灯具甚至日常卫生用品等，都可以用来作为装饰和点缀卫生间。毛巾、化妆瓶之类日常用品，如果色彩鲜艳，布置得当，也能取得很好的点缀效果。此外，门、窗、镜、水龙头、把手等构件，如注意其功能构造与装饰相结合，这样就可以达到实用与装饰的双重效果。卫生间的绿化在生活中，有些人还想对卫生间进行绿化，但是因为这是的湿气和温度都相对比较高，而且密封性强，通风透光都很弱，所以对植物的生长都是很不利的，如果真的非常希望绿化，就必须选择喜阴植物，比如羊齿类植物中的帛抽叶藤、蓬莱蕉等。因为卫生间多用白色瓷砖，如果再搭配上绿色的植物，总会让人觉得舒适悦目。但是一定要选择好植物的摆放位置，尽量避免肥皂或者香皀泡沫飞溅进去，造成对植物的伤害。防水、密封及通风由于沐浴时有大量的水及雾气产生，所以浴室区的装饰应该以防水、防湿的装饰材料为主，天然石材和大型瓷砖都是浴室区的理想的装饰材料。浴室区的墙壁面积最大，所以应该选择防水性强又有抗霉变的材料，最好选择容易清洗的瓷砖和花色多可拼贴的丰富图案的强化板，因为它们都比较光洁，而且平整易干燥。因为天花容易受水蒸气影响，最易发霉，所以最好选用防水耐热的硅酸钙板材料，在表面涂以水泥漆，这样效果会比较好，而且还比较经济划算。此外，困为多彩铝板和压克力成型天花板的耐水必比较强，表面还有隔热材料，它们也是浴室区天花板的理想用材。浴室区的门、窗应密封遮蔽性好，这样可以保持室内的热量和私密性，灯光照明要比较亮一些，里面的通风可选择自然通风或借助换气扇通风。厕所区的面积一般也很小，在设计的时候要确保光洁和明亮，色彩要轻柔并且雅致，而且要保证厕所区没有便臭和其他异味，要想做到这一点，就必须在这个区域安装通风换气设备。厕所区的地面采用地砖，在坐便器下方放置块状防水毯，这样既美观又防滑。注意事项：1浴缸边应该安装手杆，以防滑倒，尤其有老人和儿童的家庭，这个细节更必不可少。2吹风机等小电器，应放在远离浴缸的地方，因为如果有人坐在浴缸中，开动的电器掉入水中，就会有致命危险。3卫生间应采用拉线式开关，电源插座最好加防潮盖。4为了减少电击危险，切勿在浴缸边或淋浴间安装或使用电话。5淋浴间的玻璃门应选用有机玻璃或钢化玻璃，以免伤人。如果玻璃是无色的，最好在相当的视线水平处贴上图案，避免撞坏玻璃。6卫生间的小地毯在边上应压一小铜条，可增加牵附力，以免滑倒。7 地面选用防滑材料铺设，高度应低于其他地面10-20毫米，地漏应低于地面10毫米左右，以利于排水。8 洗面盆应镶嵌在平台内，平台选用大理石、花岗石为好，高度为750-800毫米，宽度为500-550毫米，长度1000-1200毫米为宜。9 坐便器选用便于维修、不易损坏、冲水好的水箱。10 通风扇安装应距顶棚200-300毫米处，也可安装在吊顶下平处。吊顶选用透光和不怕潮湿的材料。卫生间的设备一般由3大件：洗面设备、便器设备、沐浴设备。所以卫生间的设计首先是解决盥洗、浴室、厕所的多功能要求。便器、洗衣机、便盆、浴缸等设备的位置，以及人体活动的空间要求，都必须作周密的考虑。1.3卫浴设备发展最近喜迁新居的家庭，都在为装修动脑筋，对于卫生间装修，洗浴可是重头戏，用淋浴房呢？还是安装一个大浴缸？淋浴房发展速度很快，功能愈来愈齐全，使人们感到浴缸不时髦了，可是，浴缸也在进步，功能上，按摩浴缸提供舒适，造型上，有各种异型浴缸以适应房间格局，颜色上，因为新材料的应用，浴缸的色彩也更加丰富。这种种迹象表明，浴缸，这种传统的洗浴设备不但不会逐渐被淘汰，而且会随着人们的需求不断发展。生活水平的提高对卫生洁具提出了新的要求,卫生器具更注重舒适、可靠、安静、节能。近年来,具有代表性的卫生洁具有:水力按摩浴盆,用喷嘴产生大量回旋式气泡和冲击水流,可达到康健和休闲的效果;连体式低位冲洗水箱漩涡式大便器,冲洗时噪声低,冲洗效果好,可节省冲洗水量;高标准的全自动坐式大便器可实现正常使用、冲洗污物、清洗人体和吹干等全部过程自动化;休闲卫生器具,包括桑纳浴设备、蒸汽浴设备、热能震荡按摩设备和身体机能调理运动器等。国外很多知名厂家也进入了我国生产各类新产品。关于材质目前市场上的浴缸以亚克力、钢板和铸铁为主流材料。铸铁的最高档，亚克力和钢板的次之。陶瓷曾经一统浴缸天下（如下图），当时浴缸大多为长方形，差别只在尺寸，不能满足家庭户型结构的需要，现在各种形状的浴缸我们都能看到，这都有赖于亚克力材料的应用。亚克力材料表面为聚丙酸甲脂，背面采用树脂石膏加玻璃纤维。其优点在于，容易成型；保温性能好；光泽度佳；重量轻，易安装；色彩变化丰富。传统陶瓷浴缸由于以上特点，亚克力浴缸造价较便宜。这种材料的缺点是易挂脏，是相对比陶瓷和搪瓷表面而言的。钢板浴缸是用一定厚度的钢板成型后，再在表面镀搪瓷，特点是易成型，造价便宜。因其表面为搪瓷，不易挂脏，好清洁，不易褪色，光泽持久。铸铁浴缸也是传统浴缸材料，与钢板浴缸制作方法相似，只是所用基础材料是铸铁。最突出优点就是坚固。其重量可观，因此搬运、安装都有难度。也因为这多方面因素，铸铁浴缸价格比亚克力和钢板浴缸都要贵许多。因其坚固结实，按老百姓的说法，“这是个真东西”，但目前只有少数厂家生产，如东陶、科勒。还有一些品牌也经销铸铁浴缸，但多为代加工。关于功能双人压克力按摩浴缸按摩浴缸在洗浴的同时通过水流循环和喷冲，达到按摩身体的效果，为人们提供了更加舒适的洗浴享受。有人担心水垢会堵塞按摩喷嘴，据了解，大多数按摩浴缸的喷嘴是能够拆下清洗的。按摩浴缸的很多功能都在不断地完善，比如，最初人们在使用时发生过皮肤、头发被进水口吸住的情况，而此时浴缸处在开启状态中，吸力会非常强大，离开是不可能的。目前这种现象已经通过技术改进消除，美标在其生产的按摩浴缸中设计了“真空破除器”，当压力达到可能引起危险时自动工作。关于静音很多家庭采用在浴缸上方安装淋浴喷头的盆浴淋浴结合的方式，当淋浴的水流落下时，会产生噪音，噪音的大小与所选的浴缸的材料有很大关系。据代理美标洁具的瑞德明公司的技术人员介绍，美标曾经做过一个实验：放上同样频率的音乐，分别在亚克力、钢板、铸铁三种材质的浴缸上方放水，结果表明，亚克力的吸声性能较差，水流的哗哗声盖过了音乐声。钢板浴缸的实验结果是比亚克力稍强，依稀听得见音乐的旋律而铸铁浴缸的降噪性能最强，音乐声还很清晰，还可以用原木材质，并加盖（如下图）。原木加盖多人浴缸关于价格浴缸的价格因材质、色彩、形状、品牌等的不同有很大差异。在同一品牌中，价格最贵的是铸铁浴缸，其次是钢板和亚克力。但据科勒公司的技术人员介绍，浴缸价格一般来讲横向很难比较，同一种材质的浴缸价格幅度变化很大，以该品牌的亚克力浴缸为例，价格变化在700元到6000元之间。另外不同品牌之间价格差异也较大，往往是这个品牌中的最便宜的亚克力普通浴缸可能比另一品牌的按摩浴缸还贵，这里面与材料的优劣、服务的程度和品牌的知名度都有关系。关于挑选方法科勒洁具的技术人员总结了以下几点挑选方法：1、看光泽度。通过看表面光泽了解材质的优劣，适合于任何一种材质的浴缸。 2、摸表面光滑平滑度。适用于钢板和铸铁浴缸，因为这两种浴缸都需镀搪瓷，镀的工艺不好会出现细微的波纹。 3、手按、脚踩试坚固度。浴缸的坚固度关系到材料的质量和厚度，目测是看不出来的，需要亲自试一试，有重力的情况下，比如站进去，是否有下沉的感觉。关于清洁方法浴缸的清洁打理是人们最关心的问题，据了解，有些品牌，如美标为自己的洁具配备了专门的清洁剂之外，更多的品牌的销售人员在被问到这一问题时都说，市场上卖的去污清洗剂、消毒液都适用于各种材质的浴缸。从帝王的皇家浴池，到老百姓的澡盆，逐渐发展到了今天的浴缸.在当今人们的概念里浴缸总是那种与躺入式的，但随着时代的发展，部分大众由于bath空间的狭小，不得不拆除大而占地的浴缸。迫不得已用舒适换取空间。由于浴缸的边缘比较高，洗澡过后由于地面湿滑还容易发生危险。走入式浴缸从某种程度改变了我们的生活（如下图）设计了可以开关的门，由原来的不方便的进入方式改成了走入式，更安全方便。并且很大的节省了卫生间的空间个别走入式还具有按摩的功能。虽然没有很官方的统计，但感觉还是比以前那种省水。好处是多了一种选择，但缺点也是有的，人得进去等水放满，这或许是一种折磨，不放完水不能出来，不然就淹啦。走入式浴缸注重于人性化的设计，可以帮助老年人、残疾人等行动不便人士排除进入浴缸时的安全隐患。走入式浴缸2设计方案一般的普通住宅卫生间，可安装取暖，照明，排气三合一的“浴霸”，普通的浴缸，坐便器，台式洗面盆，冷热冲洗器，浴帘，毛巾架，浴镜等。地面，墙面用瓷砖，顶部可采用塑料板吊顶。面积小的卫生间，应注意合理利用有限的空间，淋浴比浴缸显得经济与方便，脸盆可采用托架式，墙体空间可利用来做些小壁橱，镜面箱等，用来放置些零星物品。墙上门后可安装挂钩，用于挂衣帽之类物品。便器有蹲便器，坐便器，小便器。新型的卫浴间也可安装按摩浴缸，防滑浴缸，多喷嘴淋浴房，自动调温水嘴，大理石面板的洗面化妆台，电动吹风器，剃须器，大型浴镜，热风干手器和妇女净身器等。顶部可用轻钢龙骨或铝合金龙骨吊顶，顶板可用PVC板或铝塑板等板材。墙面可铺设瓷砖或艺术面砖，地面防滑的彩色釉面砖是首选。条件许可，还可安装地暖恒温和通讯设备等除了基本配备外，还盛行各种橱柜组装，方便收纳。橱柜形式多样，或为开放式的空格，或为封闭式的抽屉，以满足诸如存放毛巾、清洁用品、化妆品等物品的实用需要。如果在卫生间里再配备好闻的香水慢慢地发挥，那就更能体现家庭的温馨了。2.1总体要求设计方案平面布置图如下：一个标准卫生间的洁具设备一般由三大部分组成。1）洗面设备替代了原始的洗脸盆，为家人提供盥洗的场所。洗脸池大致分成独立式和台式两种。如果卫生间的空间不大，最好采用独立式的。这种洗脸池的优点是造型美观、占地面积小，并便于维修。但它需要配备镜箱或盥洗架，以便利用池子上方的空间摆放一些洗漱用具及化妆品等。一般来讲，台式洗脸池至少要占据一张小课桌的空间。它的台面上可放洗漱用具，下面的柜子还能放杂物。不过，无论是独立式还是台式洗脸池，池面或台面离地高度都要在8085厘米，因为太矮的池子会使人腰痛。台式洗脸池的池边须稍高于台面，但与台面相接处一定要平滑，目的在于将溅到台面上的水擦回池子里去时不受阻碍，同时便于台面的清洗。另外，台面本身一定要选用表面光滑的材料，边缘及两角必须圆滑，以免磕碰。不过，需要注意的是，大理石材料虽然豪华，但如果选用了抛光工艺或表面处理不佳的大理石，也会使台面极难清洗，日子久了，台面上会留下难看的污渍。另外，在石材和洗脸池接缝处也很容易漏水。本设计选台式大理石盥洗台。2）便器设备目前的家用便器很少采用安全性较差的蹲便器，面坐便器也从分体式向连体式发展。选择正确的视孔径型号与排水方式更重要。这里要注意量好管口圆心(下水管)与墙面的距离。量准用于安放坐便器的下水管口圆心至墙面的垂直距离，30厘米的为中下水坐便器，20至25厘米为后下水坐便器，距离在40厘米以上的为前下水坐便器。型号稍有差错，下水就不畅。坐便器按下水方式可分为“冲落式”、“虹吸冲落式”和“虹吸漩涡式”等。冲落式及虹吸冲落式注水量约6升左右，排污能力强，只是冲水时声音大；而漩涡式一次用水量大，但有良好的静音效果。本设计选连体式智能坐便器，并且考虑到老年人和残疾人身体活动限制，特别设计升降椅。3）洗浴设备为家人提供洗浴清洁身体与保健保养身体的功能的洗浴设备分两大类：a.沐浴式（立式），有普通沐浴间各可进行桑拿浴的蒸汽浴房。b.浴缸（坐卧式），有普通浴缸与冲浪按摩浴缸两种。本设计选用新型按摩浴缸。另外，考虑到晚上进出卫浴间，在门口位置安设感应毯，与照明系统相连，开门踩踏上即可。并在拐角处设置储物柜，方便放置杂物。2.2新型浴缸设计方案沐浴是一个享受的过程，老年人也可以在适当方式的沐浴改进体液循环，并治疗某些病症。也很适用于一残疾人康复辅助治疗。当他们沐浴时，热能和力学原理的有效结合对身体的体力恢复及康复提供了强有力的帮助。身体表面持续（不超过15-20分钟）处于热能和水注喷射或气泡的压力的作用下，会使人产生一种惬意的感觉。肌肤表面受到的刺激会通过神经传送到身体内部，刺激免疫系统，促进血液循环及新陈代谢。人们经常试着在普通浴缸的基础上改变，通过增加抓手或长凳做成给残疾人使用的浴缸。但是传统的浴缸这些权宜的解决方法设计根本不可能为老年人、残疾人等行动不便人士时淋浴起到任何的安全保护。对于大量行动不便人士个人来说，沐浴是一项非常艰巨的任务，他们不是所有的人都会碰到一样的问题，有的在水温调节上存在困难，有些面临着进出浴缸的难题，其他一些又会碰到身体浸入浴缸和浮出的问题。走入式浴缸对于老年人、残疾人及行动不便的人士提供方便的进出浴缸的条件。但虽多年长期应用作为特殊护理设备，但是从未应用到家庭解决残疾人沐浴或是退休老年人当中。考虑应用要求，新型浴缸要求：1）方便入浴者进出的门；2）使得入浴者能够毫不费力的提高或降低他们的座位；3）提供一个简便的操作使得他们能够很容易控制淋浴开关、进水开关及排水；4）提供一个温度调节阀来控制水温以防止入浴者在注水时被烫伤；5）穴位按摩装置；6)暧风装置使得入浴者洗浴完成后快速风干身体，避免受寒。配置： 1）支架：不锈钢框架；2）活动门：带撞珠的磁吸安全门，加宽门更方便进出，内装方便拉手；3）浴缸底部：防滑处理；4)浴缸边缘圆滑处理；5)冷热水龙头；6)手提多功能喷头花洒；7）浴缸进水咀；8）门底部二级排水口，排污口和防溢平衡排水；9）按摩系统； 10）恒温加热系统； 11）电压：220V/50HZ。马桶的种类有很多，高低调节也很方便，材质也多种多样。考虑老人身体活动限制，在浴缸设计基础下，也给马桶安装相应的升降坐椅，如厕更为方便安全。卫生间反映的是一个家庭的环境，而入浴应该让人感到舒适、精神气爽，并且使得入浴者感觉他们本身是不错的！而新型浴缸使得老年人、残疾人等行动不便人士对自己更有信心！得到身心的放松和愉悦舒适的享受！ 3升降椅的设计计算滚筒具有结构紧凑，传动效率高，噪声低，使用寿命长，运转平稳，工作可靠密封性好，占据空间小，安装维修方便等优点并且适合在各种恶劣的环境下工作。在设计此滚筒中，先进行电动机的选择，计算出总传动比，然后确定各级传动比。根据扭矩算术传动轴的最小直径，分析计算出各传动轴的直径及长度和各个轴承，平键型号尺寸。然后再进行校核，确保滚筒能正常工作。3.1电动机选型YC(22V/50HZ)系列封闭式异步电动机，具有效率高，耗电少，性能好，噪声低，振动小，体积小，重量轻，运行可靠，维修方便。结构为全封闭式，自扇冷式，能防水侵入电动机内部。选取YC100L26型电动机。其基本参数为：额定功率：P=0.75KW，满载转速: n=910r/min，堵转电流/额定电流=6.0;堵转转距/额定转距=2.0;最大转距/额定转距=2.03.2减速器设计计算传动比及传动比分配计算： 1）计算传动比I 都采用定轴所需的空间较大，可以采用定轴加行星轮系来解决，因为行星轮数目，传动范围有，故选两级定轴一级行星齿轮传动机构。2）传动比分配分配原则是各级传动等强度和获得最小外形尺寸，取行星轮数目，第一级圆柱齿轮传动比定为3.1，根据第二级圆柱齿轮传动中心距要与第一级相同，可把第二级的传动比定为1.775。然后就可以算出行星轮系的传动比，等于4.61。;因为动载系数，接触强度计算的齿向载荷分布系数及接触强度计算的寿命系数的三项比值的乘积（）等于1.82.0,故取（）=1.9所以 A=2.28定轴齿轮计算及校核：1、高速轴的设计计算： P=0.75kw,小齿轮转速n1=910 r/min，第一级传动比i=2.51）选择齿轮材料，确定许用应力由表6.2选小齿轮40Cr调质大齿轮45正火=260HBS =260HBS许用接触应力由式=接触疲劳极限查图6-4接触强度寿命系数应力循环次数N由式6-7=60nj= 609101(103008) =1.4= =4.52 查图6-5得=1、=1.05 接触强度最小安全系数则 =140=140=110=116所以=116许用弯曲应力由式6-12,=弯曲疲劳极限查图6-7,双向传动乘0.7；=76；=59弯曲强度寿命系数=1 查表6-8弯曲强度尺寸系数查表6-9(设模数m小于5mm) ；=1弯曲强度最小安全系数=1.4则 =761=54 =591=422)齿面接触疲劳强度设计计算确定齿轮传动精度等级II公差组8级,按=(0.0130.022)估取圆周速度=4选取=0.8小轮分度圆直径，由式6-5得齿宽系数查表按齿轮相对轴承为非对称布置小轮齿数在推荐值2040中选=6大轮齿数 =3.16=18.6圆整取=17齿数比u u=3.11合适传动比误差:=(3.11-3.1)/3.11=0.003220.05小轮转矩:=9.55=9.550.75/910=7870Nmm载荷系数K K=-使用系数=1-动载系数由推荐值1.051.4=1.2-齿间载荷分配系数由推荐值1.01.2=1.1-齿向载荷分布系数由推荐值1.01.2=1.1载荷系数K K=11.21.11.1=1.45材料弹性系数查表6.4=189.8节点区域系数查表6-3(=,=0) =2.5重合度系数由推荐值0.850.92=0.87故16mm齿轮模数m m=16/6=2.999mm 按表6.6取整 m=3mm小轮分度圆直径 =m=36=18mm圆周速度v v=/60000=18910/60000=0.86m/s标准中心距a a=m(+)/2=3(6+17)/2=33.2mm齿宽b b=0.818=13mm大轮齿宽 =b=13mm小轮齿宽 =18mm3)齿根弯曲疲劳强度校核计算由式 =齿形系数查表6.5 小轮=2.57大轮2.21应力修正系数查表6.5 小轮大轮=1.60 =1.774重合度=(-tan)+(-tan) =6(tan(arccos-tan20)+17(tan(arccos-tan20)=1.73重合度系数=0.25+0.75/=0.68故:=21.452165982.571.60/(70815) =151.85N/ =21.452165982.211.774/(65815) =155.91N/齿根弯曲强度满足4）齿轮其他主要尺寸计算大圆分度圆直径： =317=51mm 根圆直径： =8121.253=14.7mm =25221.253=48.9mm 顶圆直径： =81+23=17.4mm =252+23=51.6mm2、中间轴的设计计算：取传递效率=0.98,P=o.74kw小齿轮转速n1=313，第二级传动比i=1.7751)选择齿轮材料，确定许用应力由表6.2选小齿轮40Cr调质，大齿轮45正火，=260HBS，=260HBS许用接触应力由式=接触疲劳极限查图6-4，接触强度寿命系数应力循环次数N由式6-7=60nj= 603131(103008) =4.5= =2.54 查图6-5得=1.07、=1.13 接触强度最小安全系数=1 则 =140=150=110=125=125许用弯曲应力由式6-12,=弯曲疲劳极限查图6-7,双向传动乘0.7，=76，=59弯曲强度寿命系数查表6-8，=1弯曲强度尺寸系数查表6-9(设模数m小于5mm)，=1弯曲强度最小安全系数1.4则 =761=54 =591=422)齿面接触疲劳强度设计计算确定齿轮传动精度等级II公差组7级,按=(0.0130.022)估取圆周速度=0.4选取=0.8小轮分度圆直径，由式6-5得齿宽系数查表按齿轮相对轴承为非对称布置小轮齿数在推荐值2040中选=6大轮齿数 =1.7756=10.65圆整取z2=11齿数比u u=1.77传动比误差:=(1.775-1.77)/1.77=0.002820.05小轮转矩:=9.55=9.550.75/31322883 Nmm 载荷系数K K=-使用系数=1-动载系数由推荐值1.051.4，=1.2-齿间载荷分配系数由推荐值1.01.2，=1.1-齿向载荷分布系数由推荐值1.01.2，=1.1载荷系数K K=11.21.11.11.45材料弹性系数查表6.4 =189.8节点区域系数查表6-3(=,=0)重合度系数由推荐值0.850.92故齿轮模数m m=23.46/6=3.91mm 按表6.6取整m=4mm小轮分度圆直径 =m=46=24mm圆周速度v v=/60000=24313/60000=0.39m/s标准中心距a a=m(+)/2=4(6+11)/2=33.2mm齿宽b b=0.824=18.8mm大轮齿宽 =b=18.8mm小轮齿宽 =+5=23.8mm3)齿根弯曲疲劳强度校核计算由式 =齿形系数查表6.5 小轮=2.52 大轮=2.31应力修正系数查表6.5 小轮=1.63，大轮1.71重合度=(-tan)+(-tan) =6(tan(arccos-tan20)+11(tan(arccos-tan20)=1.71 重合度系数=0.25+0.75/0.69故:=21.456447012.571.63/(991204) =32.32N/ =21.456447012.311.71/(941204) =32.76N/齿根弯曲强度满足4）齿轮其他主要尺寸计算大圆分度圆直径： =411=44mm 根圆直径： =12021.254=22mm=21221.254=40.4mm 顶圆直径： =100+24=21.6mm =44+24=44mm行星轮系的设计计算： 1）齿计算由高速级计算得i=4.61,且低速级改为行星架固定，由内齿轮输出，仍按行星轮计算。,则公式（6-24）进行配齿计算，则=29，符合取质数，/整数，/整数。及无公约数的配齿要求，速比误差。2）按接触强度初算A-C传动的中心距a和模数m低速级输入扭矩取载荷不均匀系数，在一对A-C轮传动中，小轮（太阳轮）传递的转矩取综合系数K=2.4,齿数比=太阳轮和行星轮材料和高速级一样，改用40调质表面淬火，齿面硬度HRC=5055（太阳轮）和HRC=4550（行星轮），取，也可用40MnB钢质表面淬火代替，其性能变能变。齿宽系数在低速级取。按式（6-25）初算低速级中心距模数按第一序列选取 m=43）计算A-C传动的实际中心距和啮合角取模数，则实际中心距因为直齿轮高变位，则实际中心距变动系数则 4）计算C-B传动的中心距和啮合角实际中心距因为中心距变动系数所以啮合角 5）几何尺寸计算按高变位齿轮传动计算A、C、B三轮的几何尺寸。分度圆直径齿顶高因齿根高齿高齿顶圆直径+2=116+25.2=25.28mm+2=208+2-2=532-2齿根圆直径 6）验算A-C传动的接触强度和弯曲强度按定轴线齿轮传动的强度计算公式计算（1）确定计算公式中的系数使用系数按式（6-26）计算行星架圆速度：由表6-11查得速度系数，动载系数，齿间载荷分布系数、，由式（6-27）及式（6-28）：，式中及由表6-29查取，=0.65, =0.85因由图6-10查得，所以计算齿间载荷分布系数及，先求齿顶圆压力角及端面重合度：因为直齿轮，总重合度，所以节点区域系数 =2.53计算弹性系数，由高速级计算可知=189.9。接触强度计算和重合度系数接触强度计算和螺旋角系数确定接触强度计算和寿命系数，因为当量循环次数，所以。最小安全系数，取=1。确定润滑剂系数，考虑用N46（30号）机械油作为润滑冷却剂，按表6-10取0.92。粗糙度系数，按表6-12，取=1.02齿面工作硬化系数，为简化计算取=1。接触强度计算的尺寸系数，取=1。（2）A-C传动接触强度验算由式（6-6）计算接触应力按式（6-7）许用接触应力及强度条件，则计算结果，A-C传动接触强度通过。用40钢（40钢）调质后表面淬火，安全可靠。（3）传动A-C弯曲强度验算按式（6-15），齿根应力式中 -齿形系数，由图6-5查取，-应力修正系数，由图6-6查取，-弯曲强度计算的重合度系数； -弯曲强度计算的螺旋角系数，因为直齿所以考虑到行星轮轮齿受力可能出现不均匀性，齿根最大应力由强度条件即则 40Cr钢调质，表面淬火，故A-C传动弯曲强度验算也通过。7）验算低速级C-B传动的接触强度和弯曲强度（1）根据A-C传动的来确定C-B传动的接触应力，因为C-B传动为内啮合，所以（2）核算内齿轮材料的接触疲劳极限由，按式（6-7）有 = 因为45钢调质, 所以内齿轮用45号钢调质处理，调质硬度HB229286，接触强度符合要求。（3）弯曲强度的验算只对内齿轮进行验算，按式（6-15）计算齿根应力，其大小和A-C传动的外啮合一样，即 ,由强度条件得因为45号钢调质弯曲疲劳极限=220，所以低速级C-B传动中，内齿轮强度也符合要求。内齿轮壁厚，模数小取大值。各传动轴的计算：轴的计算1）=43320 Nmm KW 齿轮分度圆直径d=16.2 mm圆周力= 1070N径向力=tan=5348tan= 389.3 N 初步估算轴的直径取40Cr调质作为轴的材料，由式计算轴的最小直径并加大3%以考虑键槽的影响，查表取A=23 则1.03115= 6.7 mm2）确定各轴段直径和长度 1)段根据，并且与电动机输出轴的直径相配合来选择联轴器并确定轴1段的轴颈。根据GB/T5843-1986选择联轴器型号为:YL8型，长度L=12mm。轴段长度比联轴器长度短15mm，取为2mm。则=60-2=10mm，=10mm。根据轴径选择键尺寸为b=4mm,h=2mm,L=10mm2)段为使半联轴器定位，轴肩高h=c+(23)mm，孔倒角C取3mm ，且符合标准密封内径，则=2+25=12mm。根据轴径选择轴承型号为7012C，该轴承宽度B=18mm，轴承的最小安装尺寸=14mm。取端盖宽度4mm ,则=18+20+10=10 mm。轴承润滑方式选择：=60970=5.82mm1mm选择脂润滑3）段轴承的单边定位轴肩应小于轴承内圈厚度，单边定位轴肩取为3mm则=13mm，=46mm 4）段为保证第二轴的强度，故应该加大轴径，+10 mm 13+10=23mm =10 mm5）段为了保证轴承的良好定位，选择=-3=20 mm,并根据轴径依据标准GB/T294-1994选圆柱滚动轴承型号为7014C，轴承宽度为4，轴承的最小安装尺寸=16mm，轴承的单边定位轴肩应小于轴承内圈厚度，单边定位轴肩取为3mm，为了保证轴承的良好定位，选择=-6=14 mm,。所以选择轴段长度 =5 mm6）段为了定位轴承，所以取该轴段直径14-2=12 mm，上面装有逆止器，则取=8mm为了与第二轴连接，第一根轴在左端为空心，以便第二轴插进去并通过键来传动，故取孔径为10mm，孔深为18mm。为了第二轴的周向定位,在轴的第四段上打一螺钉孔,用其来协助限制第二轴的转动。轴的计算1）=43320 Nmm KW 齿轮分度圆直径d=16 mm圆周力= 1070N=tan=1070tan= 389 N 初步估算轴的直径取40Cr调质作为轴的材料，由式计算轴的最小直径并加大3%以考虑键槽的影响，查表取A=23 则1.03115= 7 mm2）确定各轴段直径和长度 1)段根据，并根据与一轴配合轴的内孔决定=10mm，根据轴径选择标准键，键b=4mm,h=2.4mm,L=16mm.由于一轴的内孔深为18mm，所以L1的长度应小于18mm。故取L1=17mm。2)段为使轴的右端深入空的长度定位，轴肩高h=c+(23)mm，孔倒角C取3mm ，故取=12mm,取= 4mm 3）段此段上装有齿轮，为了便于齿轮的定位，取。则=15-4=11mm，取=13mm键的联结采用普通平键,尺寸为b=4.5,h=3,L=14 轴的左端齿轮采用螺栓定位。轴的计算1）=128940Nmm KW 齿轮分度圆直径d=24 mm圆周力= 2149N径向力=tan=2149tan= 782 N 初步估算轴的直径取40Cr调质作为轴的材料，由式计算轴的最小直径并加大3%以考虑键槽的影响，查表取A=115 则1.03115= 9.6 mm2）确定各轴段直径和长度 1)段根据，以及轴承标准确定=10mm。根据轴径选择轴承型号7010C(GB/T283-1994)。轴承宽度B=3mm，外径D=16mm。齿轮的宽度为13mm。根据齿轮的宽度以及轴承的宽度和定位轴套确定L1=20mm。齿轮与键的联结采用普通平键。根据轴径选择平键尺寸b=3mm,h=2mm,L=10mm。轴的右端齿轮采用M10螺栓定位。2)段上装有齿轮，为了齿轮定位，此段直径应比第一段的大，=11mm。由于齿轮宽度为19.8mm，为了齿轮的定位，又由于轴的长度应小于齿轮长度2-5mm取为3mm，则=19.8-3=16.8mm 齿轮与轴的联结采用普通平键，尺寸为b=3mm,h=2mm,L=16mm。3）段为轴肩，为了左边轴承的定位和右端齿轮的定位取： =13mm取L3=3mm 4）段为了轴承的定位取12 mm 根据轴颈选择轴承7012C（GB/T 283-1994），其宽度B=3.5mm 故=3.5 mm。轴的计算1）= 224.3Nm 考虑各种系数的影响。 KW 齿轮分度圆直径d=42.4mm圆周力=2116N=tan=2116tan= 771N 初步估算轴的直径取40Cr调质作为轴的材料，由式计算轴的最小直径并加大3%以考虑键槽的影响，查表取A=23 则1.03115= 11.5mm2）确定各轴段直径和长度 1)段根据，以及轴承标准确定=12mm。根据轴径选择轴承型号7012C(GB/T283-1994)，轴承宽度b=3mm。根据轴承的宽度L1=3mm2)段为了左齿轮的定位和右端轴承定位取：=13mm取L2=13mm3）段为了安装齿轮方便，所以取=11mm。由于轴的长度应小于齿轮宽度2-5mm取为3mm，齿轮宽度B=19mm，L3=19-3=16mm 4）段此段装有齿轮套和轴承，为了定位取10mm 根据轴径选择轴承7011C（GB/T 283-1994），其宽度为B=3.5mm 根据轴径选择键为普通平键，尺寸为：b=3mm,h=2mm,L=12mm. 根据以上以及左端行星太阳轮轴的支撑综合确定L4=13.5mm。行星轮系的太阳轮的轴选择d=7mm，l=59mm。行星轮系的行星轮的轴选择d=8mm，l=54.5mm。传动部件的校核：校核轴、轴上的键、轴承以及校核联轴器（一）校核轴1）计算作用在第一级小圆柱齿轮上的力圆周力=2/=1070N径向力=tan=1070tan=389N作用在第一级大圆柱齿轮上的力圆周力=1070N径向力=389N作用在第二级小圆柱齿轮上的力圆周力=2149N径向力tan=2149tan=782N2）绘制轴的弯矩图和扭矩图（1）求轴承反力H水平面由图（a）求轴承反力由得：-73.5-141+191.5=0=1662N由得=+-=10745+1662-5348=7059NV垂直面由图（b）求轴承反力由得：50.5-67.5+141=0=1175N由=0得：= =3911+1946.5-1175 =4682.5N（2）求齿宽中点处弯矩 H水平面73.5=705973.5=518836.5Nmm50.5=534850.5=270074Nmm V垂直面73.5=-117573.5=-86362.5Nmm50.5=1946.550.5=98298Nmm合成弯矩M= =525975Nmm= =287406Nmm扭矩T=644701 Nmm轴的弯矩图和扭矩图如下面所示：（3）按弯扭合成强度校核轴的强度当量弯矩，取折合系数=0.6,则齿宽中点处当量弯矩=456844Nmm =406987Nmm 轴的材料为45号钢，调质处理。由设计书中可查得=128N/mm，由设计书中可查得材料许用应力= 60N/mm。轴的计算应力为= 60N/mm所以该轴满足强度要求。（二）校核轴上的键轴径d=50mm所选的键宽b=14mm，键高h=9mm，键的总长L=80（从36-160中选择）校核此键是否满足强度要求查机械手册可知：=120 N/mm =90 N/mm键的挤压应力p= = =86.83N/mm 键的剪切应力 = =55.82 N/mm 所以该轴满足强度要求（三）校核轴上的轴承1.轴的第1段轴上所选的轴承型号为7010C(角接触球轴承)查机械手册可知：额定载荷=26.5KN受径向力：=7059N =1175N =1662N =4682.5N合成径向力：=7156N=4969N则查表：，h =25.47KN =26.5 KN所以，该轴承合格2. 轴的第4段轴上所选的轴承型号为7012C(角接触球轴承)查机械手册可知：额定载荷=38.2KN受径向力：=7059N =1175N =1662N =4682.5N合成径向力：=7156N=4969N则查表：，h =25.47KN =38.2 KN所以，该轴承合格联轴器的校核:根据和选择联轴器，型号为YL8联轴器公称转矩=250 Nm ，许用转速=4300 计算联轴器的实际传递的转矩工况系数=1.1由=1.1216598=238.258 NM=910 所以，选用的联轴器合适箱体结构及附件设计:箱体是减速器的重要组成部件。它是传动零件的基座，应具有足够的强度和刚度。由于本设计中冲击载荷不大，箱体采用灰铸铁铸造箱体。为了便于轴系零件的安装和拆卸，箱体制成沿轴心线水平剖分式。上箱盖和下箱座用普通螺栓联接成一整体。轴承座的联接螺栓应尽量靠近轴承座孔，座旁的凸台应有足够的承托面，并保证旋紧螺栓时需要的扳手空间。为了保证箱体有足够的刚度，在轴承座附近加支承肋。为了保证减速器安置在基座的稳定性，并尽可能减少箱体底座平面的机械加工面积。为了保证减速器的正常工作，除了对齿轮、轴、轴承组合和箱体的结构设计应予足够的重视外，还应考虑到为减速器润滑油池油池注油、排油、检查油面高度、检修折装时的上下箱的精确定位、吊运等辅助零部件的合理选择和设计。为了检查传动零件的啮合情况、接触斑点、侧隙，并向箱体内注入润滑油，应在箱体的适当位置设置检查孔。其大小应允许将手伸入箱内，以便检查齿轮啮合情况。减速器工作时，箱体内温度升高，气体膨胀，压力增大，为使箱内受热膨胀的空气自由排出，以保证箱体内外压力平衡，通常在箱体顶部装设通气器。设计中采用的通气器结构有滤网，用于工作环境多尘的场合，防尘效果较好。为了固定轴系部件的轴向位置并承受轴向载荷，轴承座孔两端轴承盖封闭。轴承盖有凸缘式和嵌入式两种。设计中采用凸缘式轴承盖，优点是拆装、调整轴承比较方便。在轴伸处的轴承盖是透盖，透盖中装有密封装置。3.3坐椅的设计因为浴椅提升的设计重量小于100公斤，而且提升速度也仅为 0.03m/s，设计要求相对宽松。绳选用直径10mm钢丝绳。坐椅需加扶手，靠背后方与提升钢丝绳相连接，并做安全保护，如左图所示。4其他相关设计4.1水温控制部分老年人由于生理机能的下降，感知能力也有所下降，尤其是一些语言机能障碍或智能低下的残疾人，在洗浴时水温的控制就非常重要。此部分有PLC控制和单片机控制两种选择方案。第一种方案为PLC即可编程控制器，是一种数字运算操作的电子系统，专为在工业环境下应用而设计。它采用可编程序的存贮器，用来在其内部存贮执行逻辑运算、顺序控制、定时、计算和算术运算等操作的指令，并通过数字式、模拟式的输入、输出，控制各种机械和生产过程。可编程控制器及其有关设备，都应按易于与工业控制系统联成一个整体，易于扩充其功能的原则设计。可编程控制器PLC将计算机的完备功能和继电器控制系统的顺序控制技术结合起来，它具有如下几个显著特点：可靠性高，适用于工业现场环境。在PLC的硬件、软件上采用了如下措施：屏蔽、滤波、电源的稳压与保护、隔离、采用模块化结构、联锁、采用冗余结构、环境检测和诊断电路、自诊断程序、故障检测软件等。编程简单。PLC采用梯形图编程，梯形图与继电控制线路图相类似，懂电气控制的工程技术人员和工人很容易学会。通用性强，性能价格比高。易于实现“机电仪”一体化。直接带负载能力强第二种方案为单片计算机，是把CPU一定容量的存储器和若干输入/输出接口等部件集成在一块小小硅片上的微型计算机，简称单片机。单片机以其体积小，功能强和价格低廉的优点，广泛的应用于家电、工业过程控制。仪器仪表、智能武器、航空和空间飞行器等领域，它把计算机最基本的功能电路，如CPU。程序存储器、数据存储器、I/O接口、定时器/计算器、中断系统等集成到一块芯片上，形成单片形态的计算机。单片机通常以最小系统运行，在家用电器中和常用的智能仪器仪表中常常可以“单片”工作。单片机的应用有利于产品的小型化、多功能化和智能化，有助于提高劳动效率，减轻劳动强度，提高产品质量，改善劳动环境，减少能源和材料消耗，保证安全。其应用在家用电器方面将给我们带来更大的舒适和方便，进一步改善我们的生活质量，把我们的生活
