集装箱龙门起重机设计电气部分
60页 40000字数+说明书+文献综述+开题报告+答辩提纲.ppt+5张CAD图纸【详情如下】

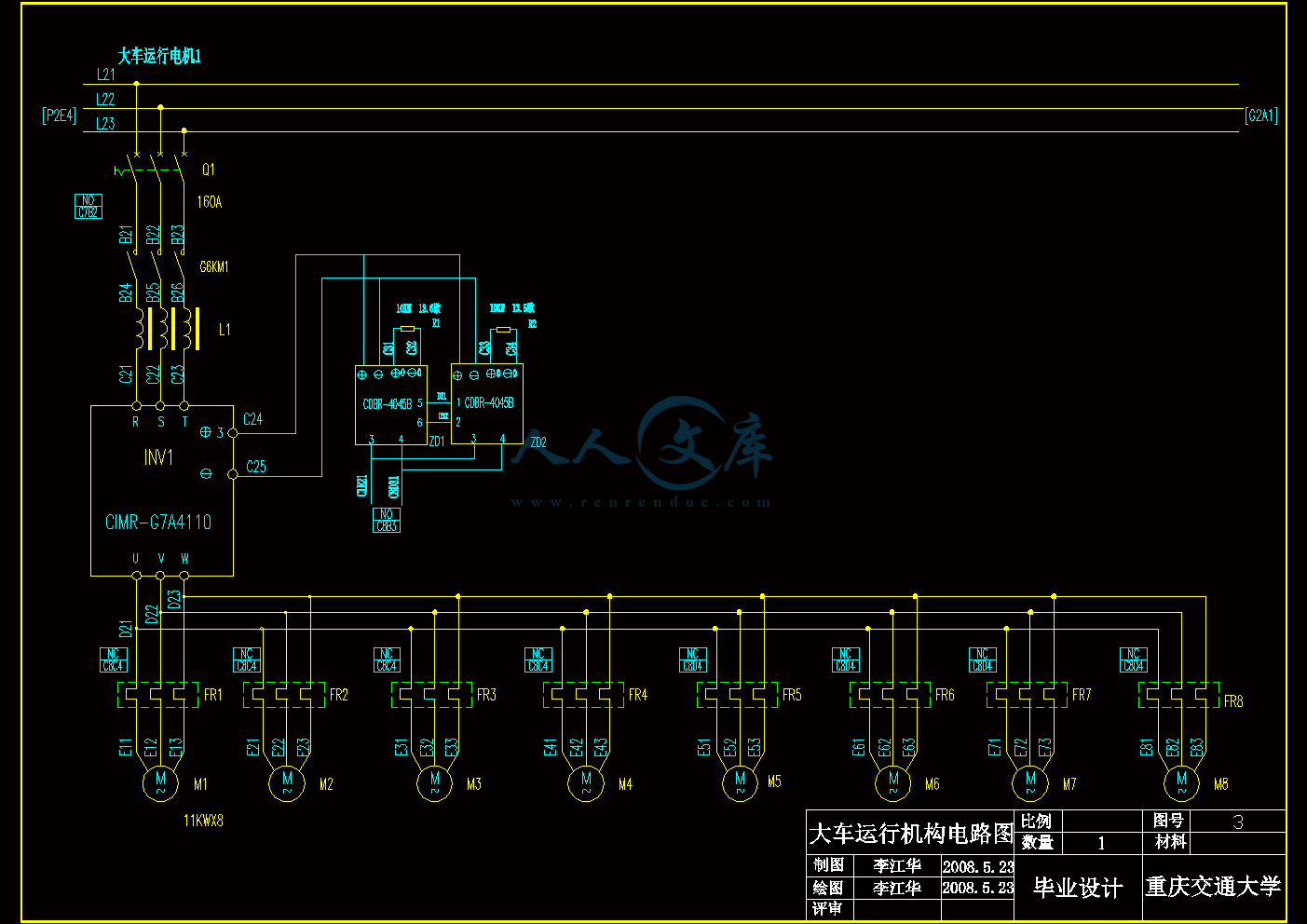

大车运行电路图.dwg
寸滩港40.5t龙门吊电控清单.xls
寸滩龙门吊电缆表.xls
封面.doc

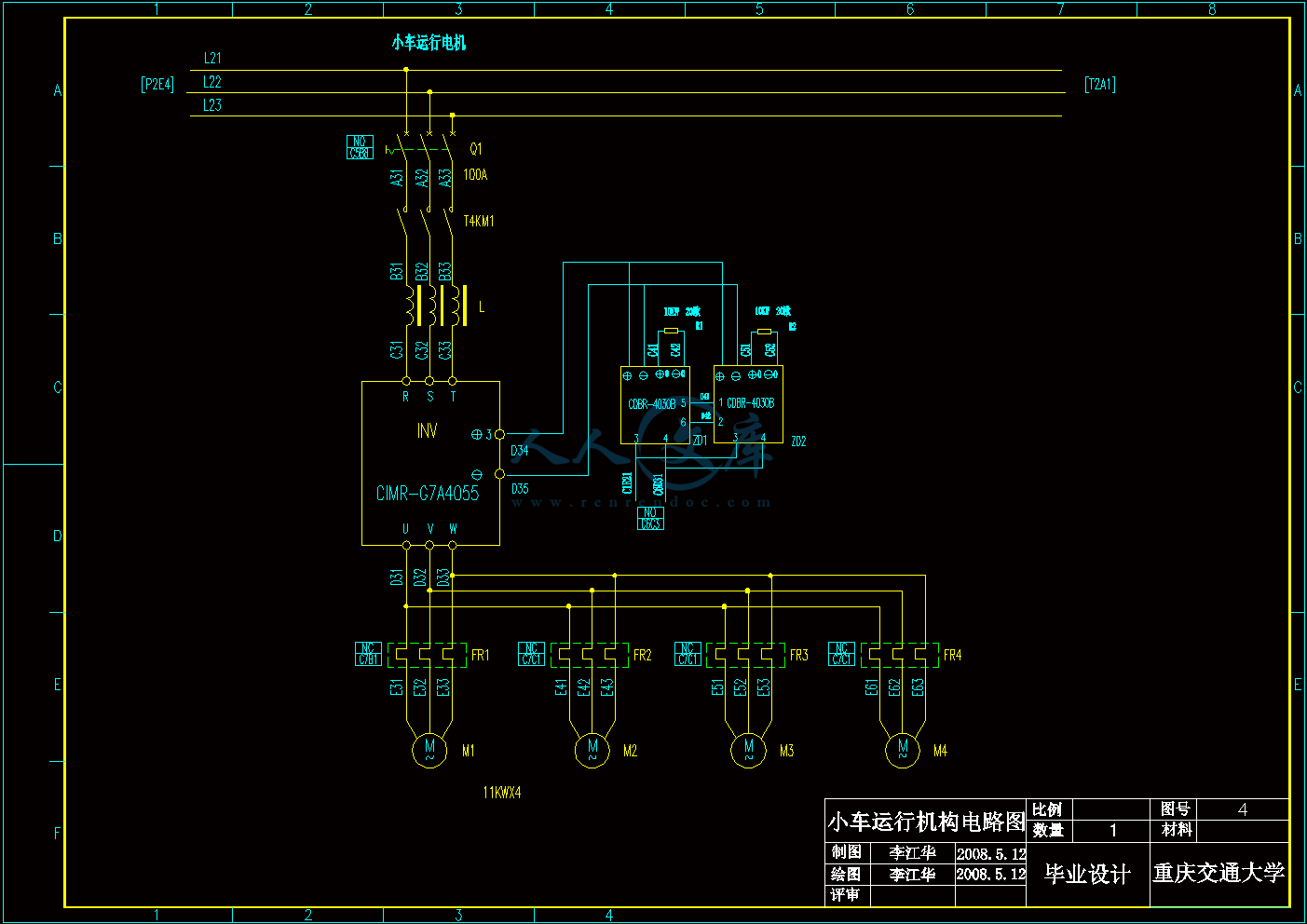

小车运行电路图.dwg
开题报告等封面.doc
摘要.doc
文献综述.doc
机器房.dwg

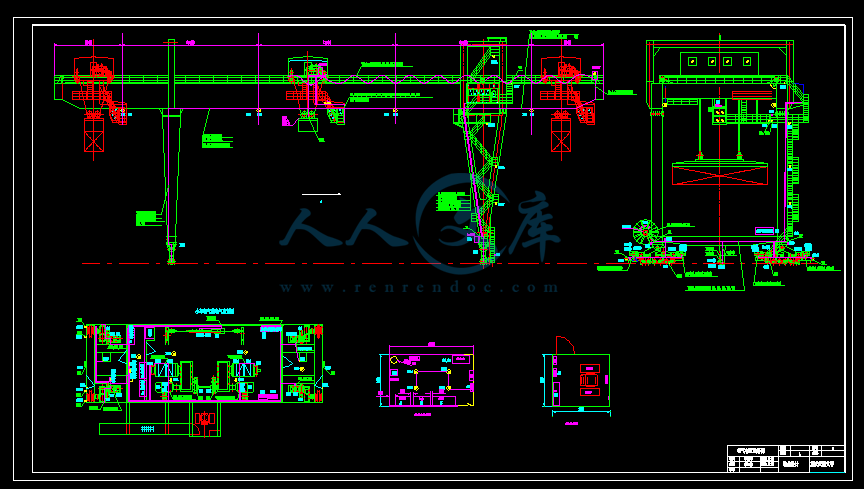

电气布置图.dwg

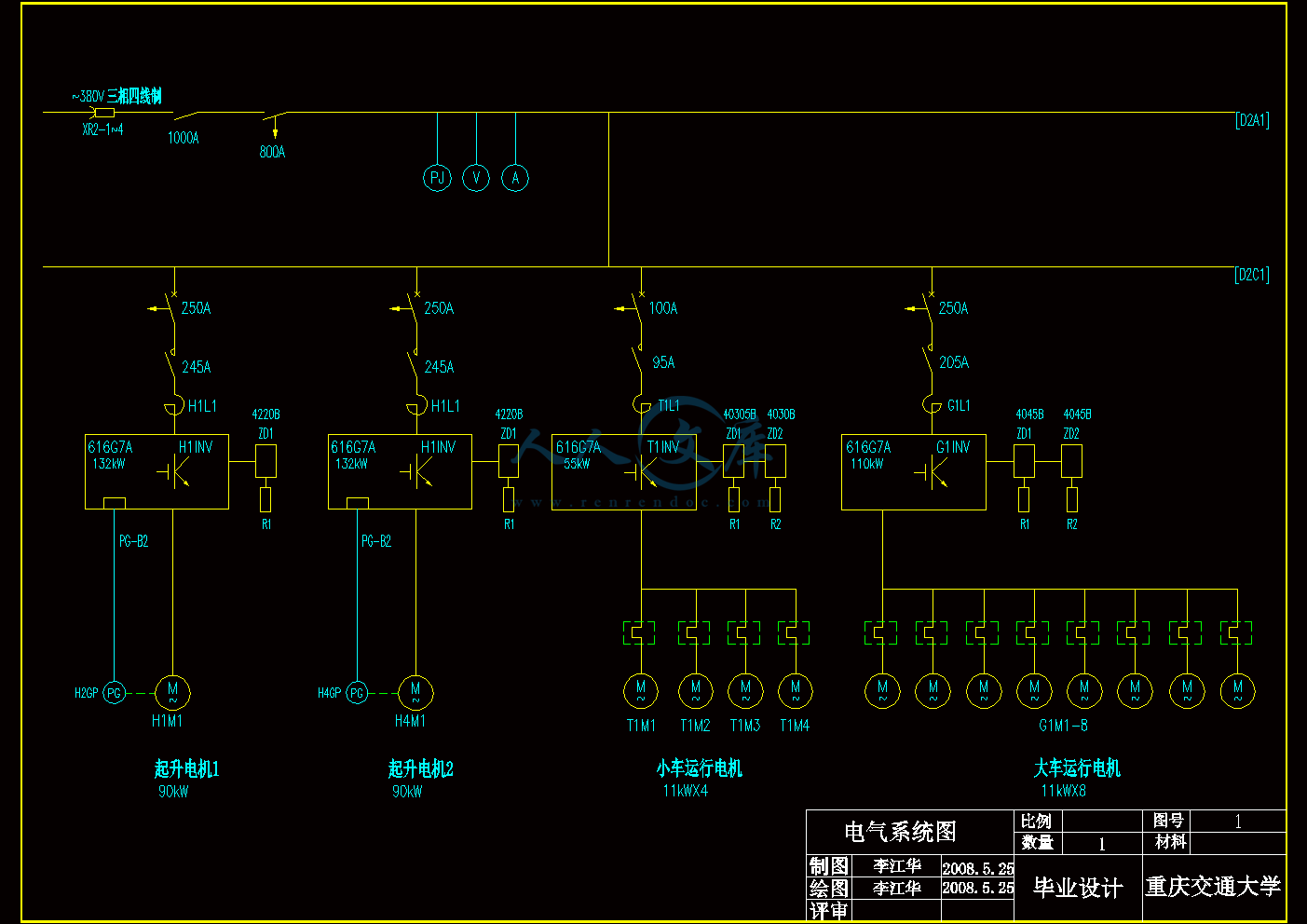

电气系统图.dwg
目录.doc
集装箱龙门起重机设计电气部分开题报告.doc
集装箱龙门起重机设计电气部分说明书.doc
集装箱龙门起重机设计答辩提纲.ppt
目 录
摘要………………………………………………………………………………1
前言………………………………………………………………………………1
第1章 轨道式集装箱龙门式起重机…………………………………………3
1.1 概述 …………………………………………………………………3
1.2 特点………………………………………………………………… 6
1.3 分类……………………………………………………………………7
1.4 主要技术参数…………………………………………………………7
1.5 集装箱门式起重机机构…………………………………………… 9
第2章 门式起重机的工作机构…………………………………………… 11
2.1 概述…………………………………………………………………11
2.2 起升机构……………………………………………………………11
2.3 小车走行机构………………………………………………………12
2.4 大车走行机构………………………………………………………13
第3章 门式起重机的电气设备…………………………………………… 16
3.1 概述…………………………………………………………………16
3.2 电动机………………………………………………………………22
3.3 控制电器及选用……………………………………………………29
3.4 变频器的选择………………………………………………………33
3.5 可编程序控制器（PLC）………………………………………… 42
3.6 电器保护装置及选用………………………………………………51
3.7 导电装置以及电气电路……………………………………………53
3.8 起重机控制站………………………………………………………54
3.9 电气设备的维护与检修……………………………………………54
3.10 机房结构概述………………………………………………………55
结语……………………………………………………………………………57
谢词……………………………………………………………………………58
主要参考文献…………………………………………………………………59
注：电气图中各种元件和电缆型号见附录1、2
摘 要
轨道式集装箱门式起重机是目前国内外非常受推崇的一种集装箱堆场机型，我国港口越来越多地选用这种机型。本文介绍轨道式集装箱门式起重机的三大工作机构、电气设备和电气控制系统等内容，主要是集装箱门式起重机的电气控制系统的设计过程。
关键词：门式起重机，电动机，变频器，接触器，继电器
起重机械是一种对重物能同时完成垂直升降和水平移动的机械。在工业和民用建筑工程中，起重机械作为主要施工机械用于建筑构件和材料在运输过程的装卸，并将构件吊到设计位置进行安装等，不仅解决了人力无法胜任的作业，而且能保证工程质量，缩短工期，降低成本，成为极其重要的建筑施工机械。
起重机械的分类：起重机械的种类很多，按使用的动力设备可分为内燃机作动力和电动机作动力两种；按起重机载荷率可分为轻型、中型、重型、特重型四类；按起重结构可分为龙门式和臂架式两类；按回转台的角度可分为全回转式和非全回转式；按行走机构的构造可分为固定式和移动式两类。建筑施工中常用的为移动式起重机，包括：塔式起重机、汽车式起重机、轮胎式起重机、履带式起重机，以及最基本的起重机械———卷扬机等。随着高层建筑中作为垂直运输机械而迅速发展的施工升降机也已纳入起重机械范围。
起重机械的主要性能参数包括：起重量、工作幅度、起重力矩、起升高度以及工作速度等。
轨道式集装箱门式起重机的主要技术参数有起重量、起升高度、跨距和伸距、工作速度以及工作类型等。
一、 起重量
轨道式集装箱门式起重机的起重量有3个指标，即额定起重量、吊具下起重量、吊钩下起重量。目前吊具下最大起重量超过50t，但大多为30.5～42t。
本设计轨道式集装箱门式起重机的起重量为40.5t。
二、 起升高度
起升高度有2种表述方法，即以“m”为单位的绝对起升高度和堆箱高度。起重机的起升高度大多在15 m上下，目前最大的已超过20m。从堆箱高度上讲，大多为堆3过4、堆4过5和堆5过6，目前最大的达到堆8过9。
本设计轨道式集装箱门式起重机的起升高度为20米。
三、跨距和伸距
轨道式集装箱门式起重机的跨距目前最小为15m，最大超过60m，大多在25～35m之间；起重机的工作伸距一般不超过10m。在国外，轨道式集装箱门式起重机广泛用于内河港口，兼做装卸和堆场。在莱茵河两岸的集装箱码头广泛采用这种机型，如曼海姆集装箱码头，装备有2台轨道式集装箱门式起重机，其中l台跨距为65m，外伸距为13m；另1台跨距为65．5m，外伸距为14.5m，起重量均为35t。
本设计轨道式集装箱门式起重机的跨距为40m,两端悬臂均长10m。
四、工作速度
起重机的速度参数包括起升速度、小车运行速度和大车运行速度。随着经济的不断发展和技术水平的不断提高，对起重机的速度要求也越来越高。起升速度：Kunz公司为汉堡港制造的6台轨道式集装箱门式起重机，起升速度达到80 m/min；ZPMC等生产的轨道式集装箱门式起重机起升速度满载为40 m/min，空载为80 m/min。小车运行速度：Noell、Kunz、ZPMC、交通部水运所等单位研制的起重机小车运行速度都达到了120m/min；国外目前最大已达到240 m/min。大车运行速度：Kunz生产的轨道式集装箱门式起重机大车运行速度为l80 m/min。
门吊的工作速度有三种，根据起重机用途和起重量的不同而不同。
(1)、起升机构的起升速度V起，它与超重量和生产率有关，通常起重量大而起升速度低生产率高，速度可以大些；一般不超过20米/分；
(2)、起重小车走行速度V小车，—般不超过50米/分；
(3)、起重机大车走行速度V大车。—般不超过120米/分。
本设计轨道式集装箱门式起重机：大车运行速度是30米/分 ，小车运行速度是60米/分 ，起升速度是20米/分。
五、工作类型
起重机工作类型是表明起重机工作的载荷变化和忙闲程度的参数。载荷变化程度是起重机的实际超重量与额定起重量之间的变化关系。有的起重机额定起重量很大，如几十吨。但只是偶然起吊这样重的货物，经常起吊的货物重量仅是额定起重量的1/2或1/3。忙闲程度是指超重机工作时的长短。如有的一年内要工作7000小时，有的工作4000小时，还有2000小时、1000小时不等。根据载荷变化程度和忙闲程度把超重机的工作类型分为四种类型：(1)轻型(JC＝15％)；(2)中型(JC＝25％)；(3)重型(JC＝40％)；(4)特重型(JC＝60％)。
