水射流采煤机切割装置设计

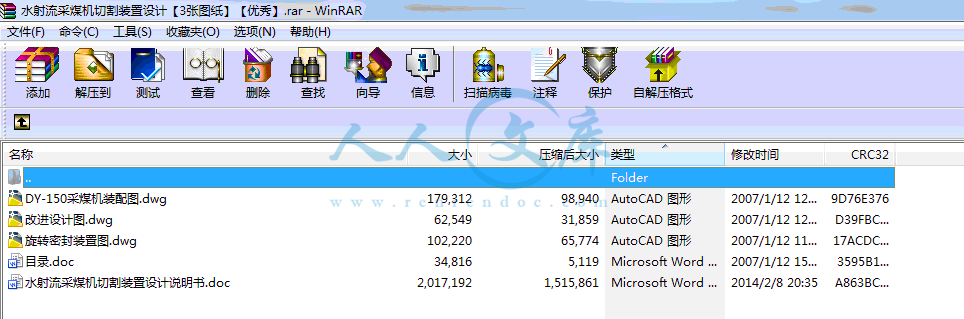

42页 13000字数+说明书+3张CAD图纸【详情如下】
DY-150采煤机装配图.dwg
改进设计图.dwg

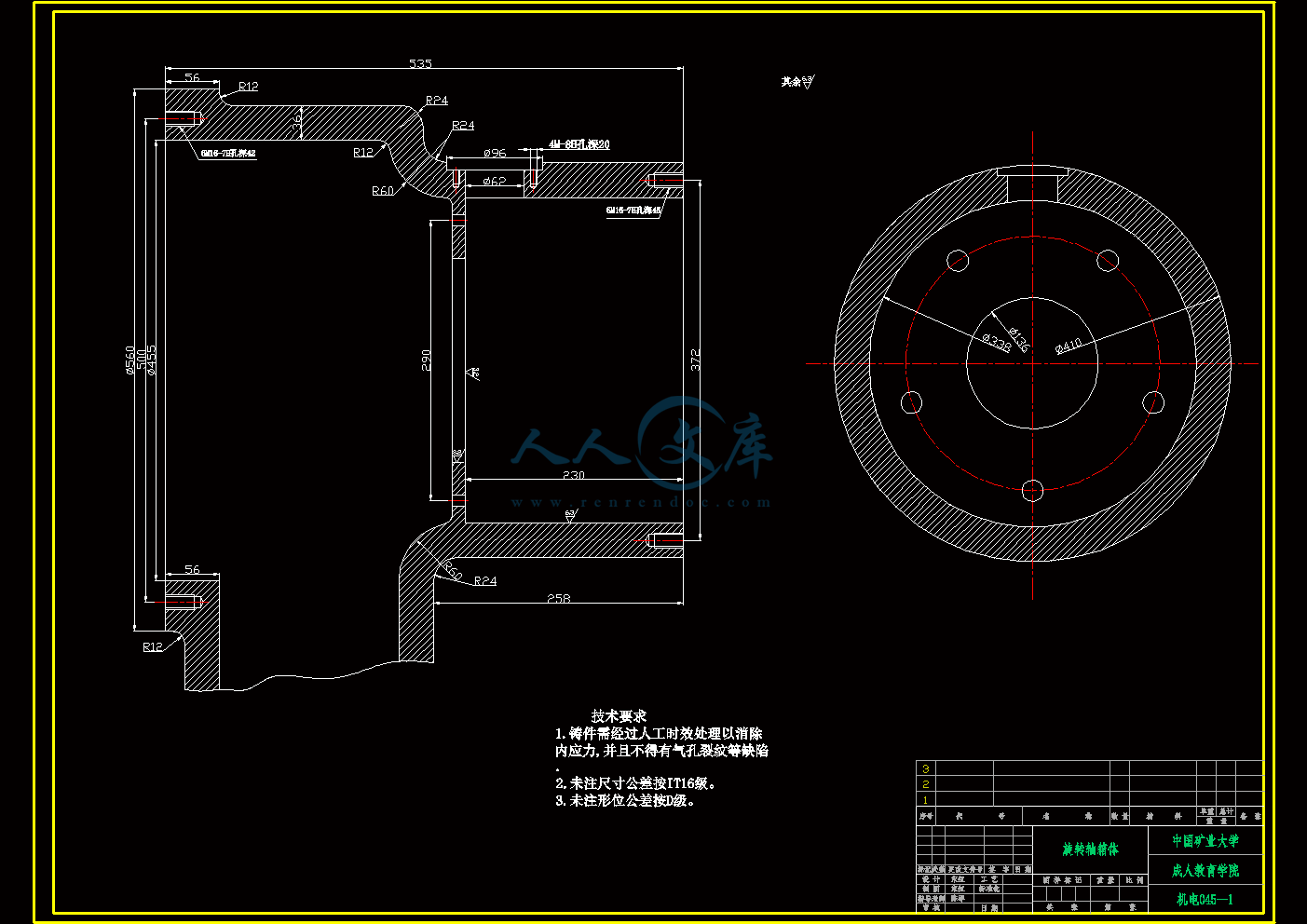

旋转密封装置图.dwg
水射流采煤机切割装置设计说明书.doc
目录.doc
目
1水射流采煤综述..................................................... 1
1.1 高压水射流概述....................................................1
1.2 刀具采煤的弊端................................................... 2
1.3 DY---150采煤机设计参数及水射流的优点..........................2
2水射流性能简介....................................................4
2.1 非淹没式水射流 .................................................．4
2.2 非淹没射流的动力特性.............................................5
2.3 射流参数与计算．..................................................8
3水射流与机械刀具联合切割机理..................................9
3.1 联合切割机理.....................................................9
3.2 水射流和机械刀具联合两方法.......................................9
3.3 水射流与刀具联合破煤的特点．....................................10
3.4 校核参数条件...................................................11
4高压水射流采煤机控制系统.......................................13
4.1 阀控水路系统.....................................................13
4.2 设计内容.....................................................16
5高压旋转密封结构.................................................17
5.1 几种密封装置.....................................................17
5.2 本设计的高压旋转密封结构．．.....................................21
6高压水射流喷嘴结构设计......................................... 23
6.1 喷嘴作用．．.....................................................23
6.2 连续高压水射流喷嘴种类.........................................．23
6.3 结喷嘴的质量要求.................................................23
6.4 喷嘴设计原理，小孔出流基本理论．．．．．．．．．．．．．．．．．23
6.5 喷嘴的基本结构和材质．．．．．．．．．．．...........．．．．．26
6.6 喷嘴各参数对水射流性能的影响................．．．．．．．．．27
6.7 失效形式．.....................................................28
6.8 本设计中的喷嘴 ．．．．．．．．．．．．．．．．．．．．．．29
7滚筒结构参数.....................................................30
8截齿和喷嘴布.....................................................33
8.1截齿的配置.....................................................33
8.2喷嘴在滚筒上的布置................................................36
结束语 .....................................................38
参考文献 .....................................................39
摘 要：
高压水射流技术是近三十年来发展起来的一项新技术，在采矿、冶金、石油、建筑、化工、市政建设及医学领域得到广泛应用并取得可喜的成果。从原理上讲，它与世隔绝我国煤矿中使用已久的水力采煤技术基本相同，都是把具有一定压力的水通过直径较小的喷嘴形成射流，将这股射流作为工具进行切割、破碎和清洗物料。所不同的只是高压水射流的水压更高、喷嘴直径更细而已。水力采煤中使用的水压通常为5~15MP，水枪出口直径为15~30mm；而高水射的水压一般在30MP以上，有的高达数百兆帕，喷嘴直径则在2mm以下，最小的可达0.1mm。因此高压水射流可以在很小的区域内集中极大的能量，例如100MP的高压水射流的能量束密度可以与激光束相匹敌。
本毕业设计题目是水射流采煤机切割装置设计。主要阐述了高压水射流技术在采煤机上的应用之背景，优缺点和所需要解决的问题等方面的内容。
高压水射流和采煤机联合进行破煤是一门新技术，需要解决的问题还很多。本设计主要是关于喷嘴在滚筒上的布置，水路控制系统和高压旋转密封等方面作初步的尝试。设计了一种用高压水射流控制水路，水射流辅助截齿破煤的滚筒结构。
关键词：水射流； 截齿； 喷嘴； 滚筒
煤炭作为我国一次能源的主体,它的持续、稳定和协调发展,无疑具有重大意义。采掘机械的技术水平则是发展煤炭工业中的关键环节。加强采掘机械的科学技术研究工作是煤炭工业增产、节约能源消耗、保障工人安全、高效率等方面的发展的重要技术手段。
高压水射流技术是近几十年来逐渐发展起来的一门新兴技术。它的应用发展日趋成熟和广泛。在这种形式下，人们试途将高压水射流技术应用于矿山机械中，特别是采掘机械中，已经取得初步成果。这必将推动煤炭工业的进一步发展。
高压水射流的基本原理是将具有一定的压力水通过直径较小的喷嘴形成的射流，并将这股射流作为工具进行破碎、切割和清洗等工作。一般水压在30MP以上，而喷嘴的直径仅在2mm以下。这样形成的水射流具有极高的能量，从而具有很强的打击力。高压水射流系统一般有如下几部分组成
设计基本要求和参数：
喷嘴数：2个
高压水射流压力：30MP
喷嘴直径：d=1．5mm
采煤机型号：DY—150
DY—150型采煤机基本参数：
采高：1.3~2.5m
截深：0.6m
滚筒直径：1.25m ，1.40m
滚筒转速：63r/min
牵引速度：0~6m/min
牵引力：120KN
装机功率：150KW
机重：12．5T
