轻型货车转向桥设计

30页 13000字数+说明书+开题报告+5张CAD图纸【详情如下】

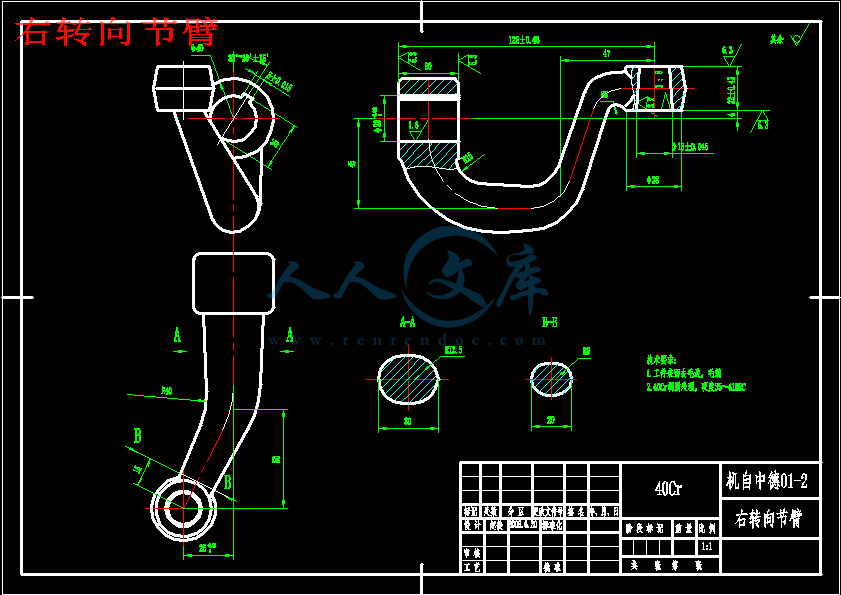

右转向节臂.dwg

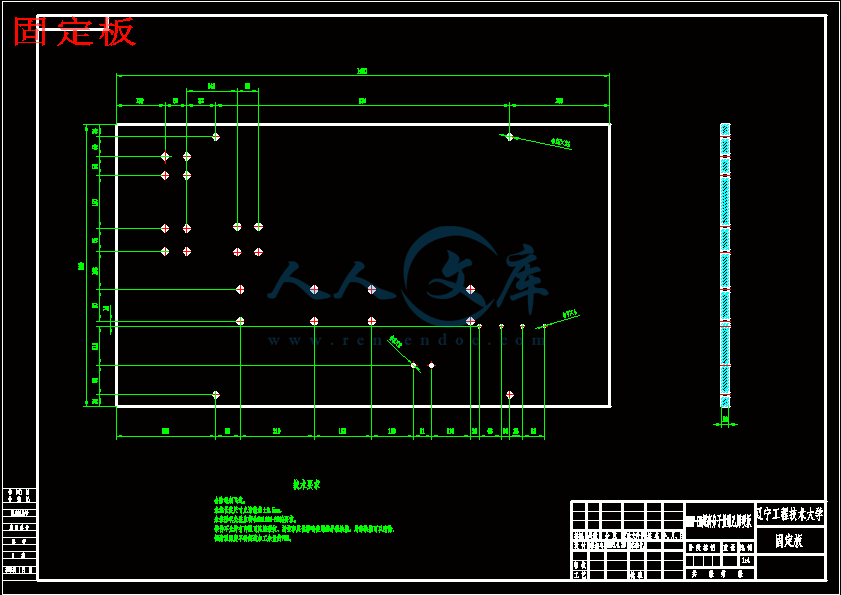

固定板.dwg

左转向节臂.dwg

摘要.doc

横拉杆.dwg

目录.doc

货车转向桥装配图.dwg

轻型货车转向桥设计开题报告.doc

轻型货车转向桥设计说明书.doc








前言 ………………………………………………………………………………1

1 转向桥 …………………………………………………………………………2

1.1转向桥的定义…………………………………………………………………2

1.2转向桥的安装形式……………………………………………………………2

2 转向桥的结构 …………………………………………………………………3

2.1组成转向桥的组成部分………………………………………………………3

2.2组成转向桥的结构及其影响因素……………………………………………5

3 转向桥的设计计算 ……………………………………………………………8

3.1 转向桥主要零件尺寸的确定 ………………………………………………8

3.2 非断开式转向从动桥前梁应力计算………………………………………10

3.2.1 在制动情况下的前梁应力计算…………………………………………10

3.2.2 在最大侧向力（侧滑）工况下的前梁应力计算………………………11

3.3 转向节在制动和侧滑工况下的应力计算…………………………………12

3.3.1 工况下的转向节应力计算………………………………………………13

3.3.2 在汽车侧滑工况下的转向节应力计算…………………………………14

3.4 主销与转向节衬套在制动和侧滑工况下的应力计算……………………14

3.4.1 在汽车制动工况下的计算………………………………………………14

3.4.2 在汽车侧滑工况下的计算………………………………………………15

3.5 推力轴承和止推垫片的计算………………………………………………17

3.5.1 推力轴承计算 ………………………………………………………… 17

3.5.2 转向节止推垫片的计算…………………………………………………18

4 转向桥定位参数 ……………………………………………………………19

4.1 主销后倾角…………………………………………………………………19

4.2 主销内倾角…………………………………………………………………20

4.3 车轮外倾角…………………………………………………………………21

4.4 车轮前束……………………………………………………………………21

5 转向桥实验 …………………………………………………………………23

5.1 车道路实验、使用实验及整车室内台架试验……………………………23

5.2 转向桥在扭力机上进行静扭转强度实验…………………………………24

6 结论……………………………………………………………………………25

致谢………………………………………………………………………………26

参考文献…………………………………………………………………………27

摘要

我国汽车的转向桥一直是该行业见研究人员不停探索和研究的重要方向之一。本设计主要针对轻型货车转向桥的进行设计，通过合理的计算，结构设计，而使汽车转向桥具有较好的转向灵敏性。

本设计介绍了转向桥的概念和原理，总体布局，主要通过对机械设计的学习、了解和掌握，来设计转向桥的各个组成零件，使其具有精确的尺寸和结构，最后通过合理的结构安排，组装成货车转向桥。

设计后的转向桥具有结构紧凑、重量轻、转向灵敏的特点，制造容易。广泛用于微、轻型载货汽车。其结构简单，价格低廉，充分体现的轻型货车转向桥的特点。其转向桥的计算和结构布局，也为其他货车转向桥提供了设计方法和思路。

关键词：转向桥；计算；结构

Abstract

In our country design of automobile's steering axle has always been one of the most important areas in which a lot of researches have been made. Our design mainly focus on the design of van's steering axle, with reasonable computation and structure design, we achieved good agility of automobile's steering axle.

This design introduced steering axle's concept and principles, general planning, from the study and grasp of mechanism design, we design steering axle's components with accolade size and structure, through reasonable structure deployment, we can compose the van's steering axle.

The steering axle we designed has many characteristics such as good compaction in structure, light weight, good agility and also it is easy to produce. it can be widely used in minimize、light truck. Its simple structure and low price fully embodies the features of van's steering axle. Van steering axle's computation and structure deployment also provide a good design method for other van's steering axle.

Key words: steering axle ;account ; structure

测试总成及其主要零、部件的强度、刚度、疲劳寿命等。对非断开式转向桥的疲劳实验，可按JB3605规定的台架试验方法进行。对前置发动机前轮驱动桥轿车具有扭转梁的复合纵臂式后支持桥，推荐作垂向弯曲疲劳寿命实验及扭转疲劳寿命试验。试验时要求检查并记录首次出现裂纹时的循环次数，12万次循环及60万次循环时焊缝裂纹出现的部位及长度，以及最终断裂时的循环次数等。

通常，转向桥的前梁和支持桥的横梁的抗弯刚度试验与静弯曲强度试验可在材料实验用的油压机上进行。试验时将转向桥总成放在专用的支承架上。这种支承应能消除实验过程中由于试件变形所产生的附加应力。左、右支承中心应在左、右车轮的中心线位置相重合，载荷应加到左、右钢板弹簧座的中心线位置上。为测量转向桥的前梁和支持桥的横梁的变形情况，可选择其中点和左、右板簧座中心位置下的点或更多的点作为测试点，并用千分表指示该点的变形量。

刚度试验时，载荷由零开始逐渐增大，记录每次加载后的变形量，直至加到汽车满载时被测转向桥负荷的2.5倍，然后在进行卸载实验。如此反复进行数次，当取得稳定数据后即可结束刚度试验并在同一试验台上进行静弯曲强度试验。这时先将刚度试验用的千分表拆下，并继续逐步、平稳地加大载荷，并注意记录材料达到屈服极限时的载荷及最后达到强度极限时的破坏载荷。

5.2 转向桥有时还在扭力机上进行静扭转强度实验

转向桥的弯曲疲劳寿命试验通常在能循环地变化载荷（由0至Pmax）、专用的液压式弯曲疲劳寿命实验台上进行，或在通用的液压式疲劳寿命试验机上进行。其支承位置和加载位置与抗玩刚度试验及静弯曲强度试验时相同。载荷可直接加到试件上，亦可经过放大后加到试件上。作用在试件上的循环载荷最大值Pmax可取为汽车满载时从动桥轴负荷G1的2..5（或2～3）倍；交变载荷的变化频率可选为100～300次/min。试验过程中应用计数器记录交变载荷作用的循环次数，注意观察试件，并把开始出现疲劳裂纹的循环次数记录下来。

参考文献

[1] 王洪欣.机械设计工程学(Ⅰ) [M].徐州:中国矿业大学出版社,2001.

[2] 王洪欣.机械设计工程学(Ⅱ) [M].徐州:中国矿业大学出版社,2001.

[3] 竺延年.最新车桥设计、制造、质量检测及国内外实用手册[M].中国知识出版社,2005.

[4] 陈家瑞.汽车结构[M].吉林工业大学,2000.

[5] 徐清富.国外汽车最近结构手册[M].北京:机械工业出版社,1996.

[6] D.J.Segal.Highway Vehic Object Simulation Model[M] .Programmers Manual,1976.

[7] 程振彪.世界载货汽车工业最新发展动态[M].汽车科技,2001.

[8] 谢卫国,汪红心.货车平顺性预测与优化[J].汽车工程,1991,(3):69～79.

[9] 神龙汽车有限公司著编.中国轿车丛书-富康[M].北京:北京理工大学出版社,1998.

[10] 中国第一汽车集团公司著编.中国轿车丛书-红旗[M].北京:北京理工大学出版社,1998.

[11] 李卓森等编.中外汽车图册车身分册(一) [M].长春:吉林科学技术出版社,1995.
