链刀式开沟机的发展现状与设计分析研究【5张图纸】【优秀】

链刀式开沟机的发展现状与设计分析研究

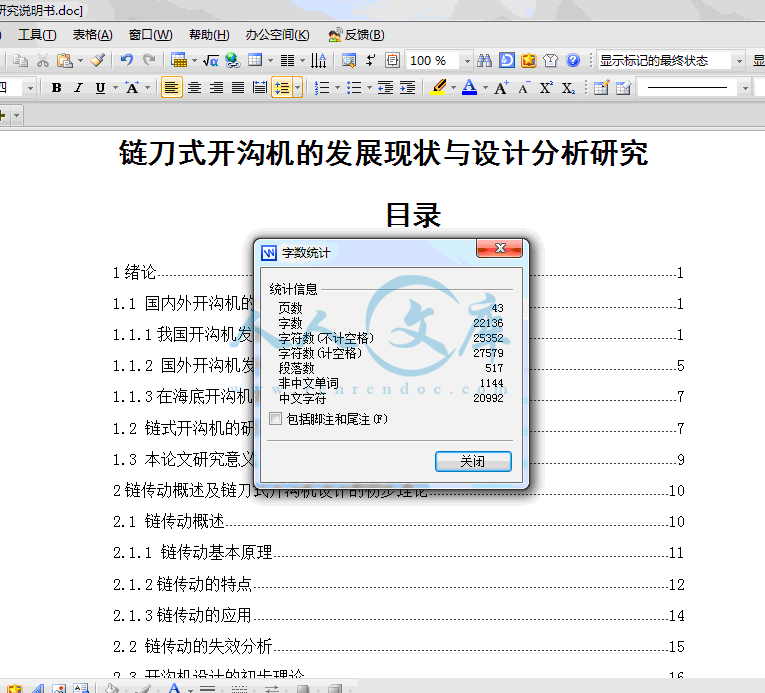

43页 22000字数+说明书+中英文翻译+5张CAD图纸【详情如下】

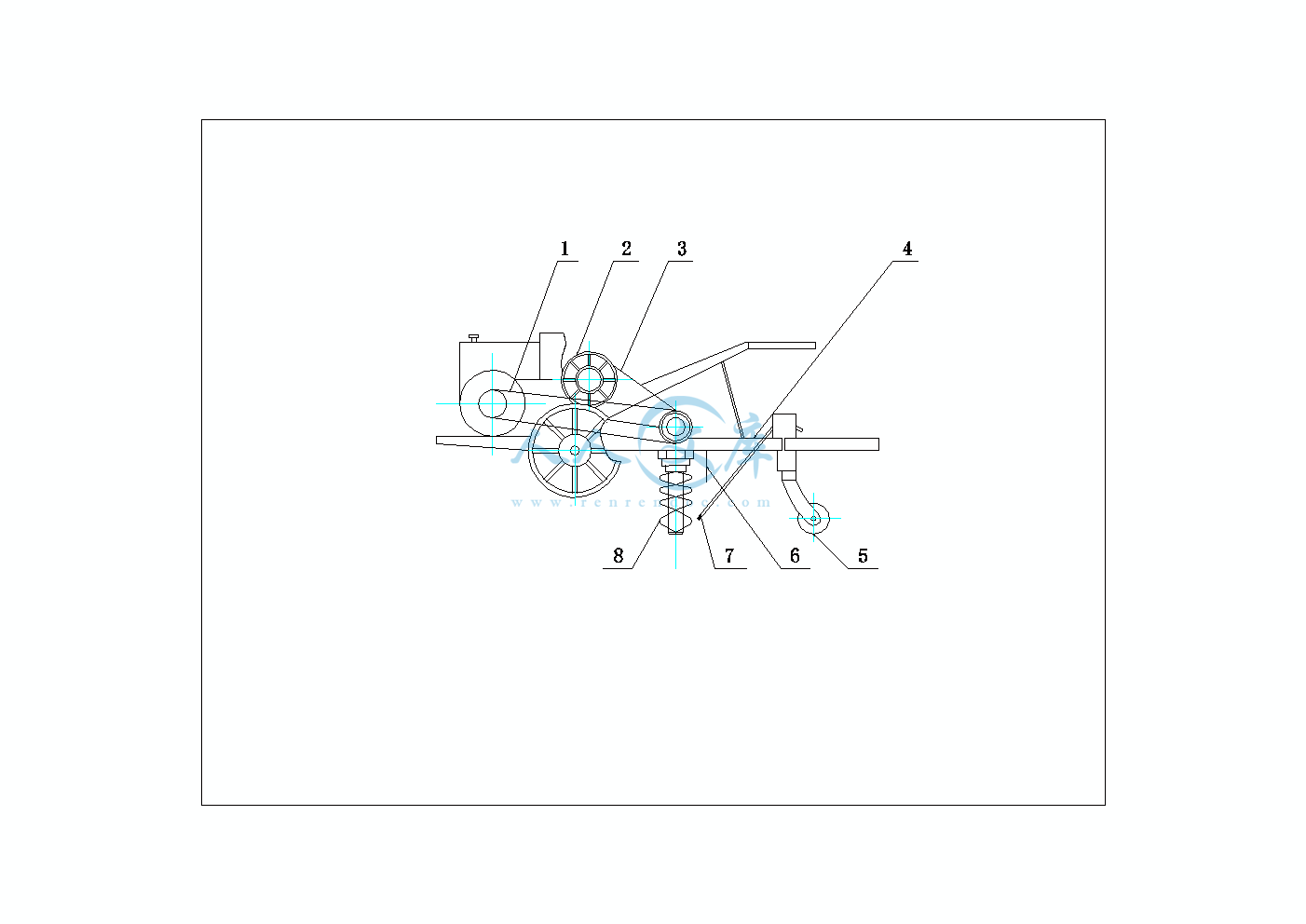

KLZ-27 型螺旋开沟机.dwg

中英文翻译--质量保证与控制.doc

基本参数和切削土壤状态图.dwg

摘要.doc

本科生毕业论文（设计）选题审批表.doc

滚子链链板上加链刀附件的开沟机简图.dwg

版权书与评价表.doc

目录.doc

翻译的封皮.doc

链传动组成图.dwg

链刀式开沟机的发展现状与设计分析研究说明书.doc

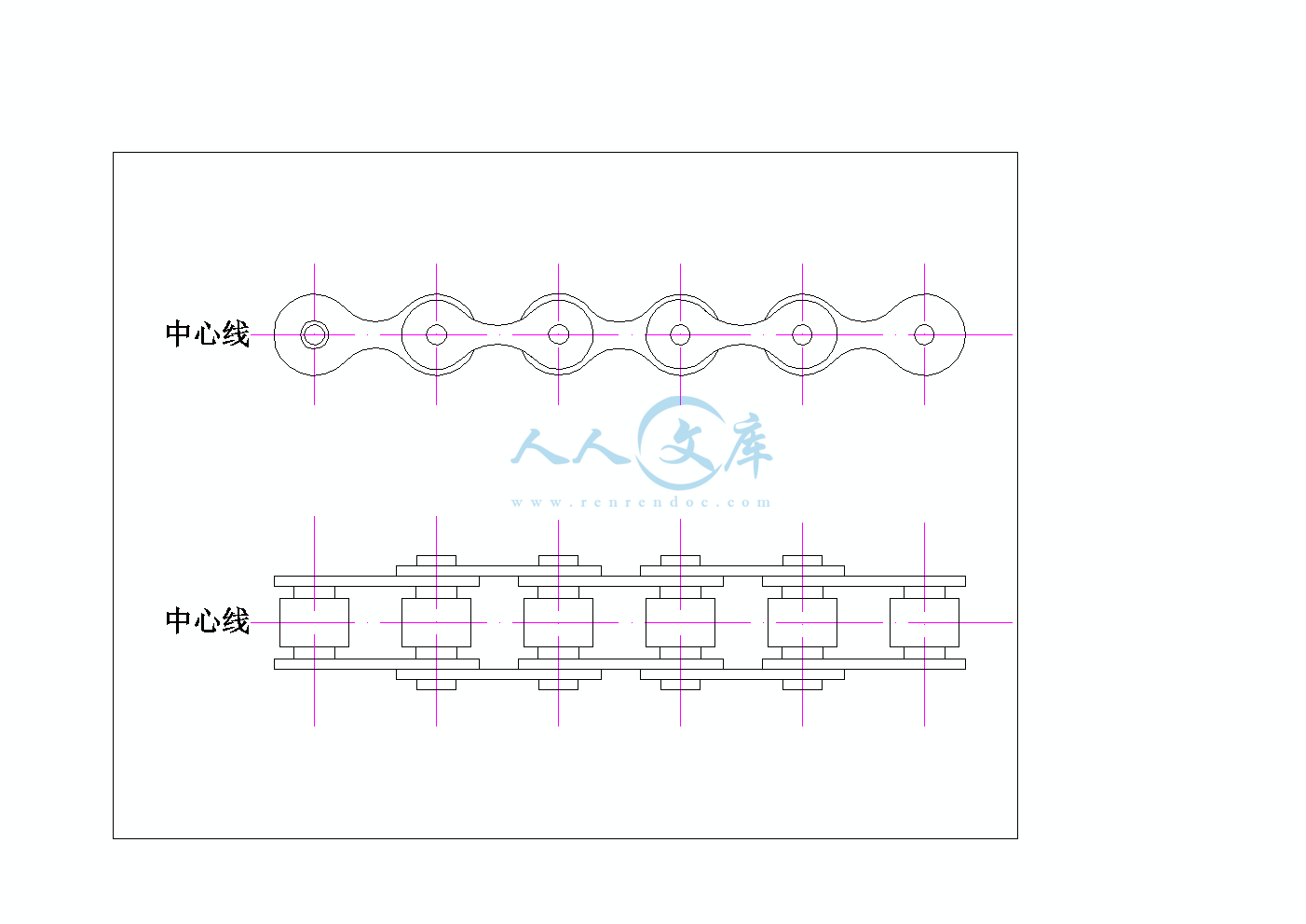

链条.dwg

目录

1绪论1

1.1 国内外开沟机的发展及研究现状1

1.1.1我国开沟机发展1

1.1.2 国外开沟机发展5

1.1.3在海底开沟机的用途7

1.2 链式开沟机的研究现状7

1.3 本论文研究意义9

2链传动概述及链刀式开沟机设计的初步理论10

2.1 链传动概述10

2.1.1 链传动基本原理11

2.1.2链传动的特点12

2.1.3链传动的应用14

2.2 链传动的失效分析15

2.3 开沟机设计的初步理论16

2.3.1土壤的主要物理力学性质16

2.3.2土壤工作部件力学18

2.3.3小结切割过程的分土壤切削阻力分析19

3链刀式开沟机工作部件的设计20

3.1  开沟机的工作原理20

3.2 链式开沟机的特点22

3.3 工作部件基本参数的选择22

3.4 工作部件切削土壤的力27

3.5 发动机功率的确定和底盘的选择28

3.6 链刀式开沟机的整体参数计算与确定31

3.7开沟器的结构32

3.7.1开沟器的结构分析32

3.7.2 开沟器的工作原理33

4结论与展望34

4.1结论34

4.2观察研究后根据链式开沟机的传动环境与切削的分析提出见解34

4.2.1 根据土壤介质链传动的特点提出见解34

4.2.2 土壤质地、湿度、硬度对土壤介质链传动的影响35

4.2.3 研究后对开沟链传动的切削分析35

4.2.4根据分析改进开沟链传动的方式为逆时针切削方式36

4.3写论文的感受36

参考文献38

致谢39

链刀式开沟机的发展现状与设计分析研究

摘要  本文介绍了国内外开沟机的发展历史，并介绍了国外著名开沟机的生产厂商及其主要产品及近年来国内各科研院所和生产厂家自主开发的链式开沟机，指出链式开沟机以其优势已经成为沟渠开挖和缆线铺设领域里的主要施工设备。

　　　文章还介绍了链条的发展历史，分别论述了链传动与齿轮传动和带传动相比的优点和不足之处，以及链传动的应用。提出了链式开沟机设计的初步理论，并参照较为传统的开沟机，对开沟机这一常见的施工设备的基本结构和主要的工作部件进行了简要的介绍和分析并对链式开沟机的工作原理进行了介绍。阐述了土壤的物理力学性质，而土壤介质链传动与土壤的物理力学性质有着十分密切的关系。阐述了土壤工作部件力学，这将有助于我们分析研究链传动部件与土壤的相互作用。

　　　文章在确定链式开沟机的基本参数上，参阅相关的参考文献，系统地对链式开沟机进行了运动学和动力学分析，并基于开沟机开沟过程的分析，对开沟机开沟功耗做了研究，结合切削厚度公式指出开沟机悬臂倾角为 45°时切削厚度取得极值，提出了在沙性土和泥炭土中开沟机悬臂倾角控制在 45°～55°之间较为合理的理论依据，并对开沟机的稳定性进行了一定的研究。最后根据相关条件和公式的整合和计算，给出了链式开沟机的整体参数初步拟定计算值。

　　　本人通过研究,对链刀式开沟机今后的设计和发展提供了一定的理论依据。

关键词   链式开沟机  链传动  切削阻力  开沟器

　　　开沟机是工程机械的主要机种之一，广泛应用于农田水利建设、通讯电缆及石油管线的铺设、市政施工以及军事工程的建设。开沟机具有专用性强，设备投资少，可连续开掘，工作效率高等特点，特别是对于窄而深的沟渠，开沟机的优势更加明显。开沟机尤其适应于土质较硬、施工场地狭小，人工无法开挖而挖掘机等土方机械无法作业的地方。同时开沟机的施工成本低于挖掘机等土方机机械的施工成本，甚至比人工施工还低而深受广大施工单位的欢迎。

　　　在国外，连续式开沟机己经使用的很普遍，地下公用设施施工都用专业开沟机，很少使用单斗挖掘机。在我国除极少数的单位引进国外的连续式开沟机外，国产开沟机投入使用的较少。随着生产建设全面启动，开沟施工工程的规模越来越大，如基础建设施工开沟、光缆、电缆、管道铺设等方面都面临着巨大的开沟工作量。特别是在农业工程领域，果树施肥、农田开沟、蔬菜园开沟，都是用工量很大的作业，我国几乎都用人工完成。果园、农田等的地表不平整，有杂草、树枝及石块等，地下有树根，开沟条件比较恶劣，一般开沟机难以适应。因此研制适合我国土壤情况的开沟设备，对提高开沟的效率、减少人力和物力资源的浪费、提高劳动生产率有重要意义。

　　　据相关农艺要求，所研制的开沟机必须满足的技术指标为:纯小时生产效率不低于80m/h;开挖深度大于30cm、宽度30cm，沟宽和沟深可调:配套柴油机动力至马力:沟槽必须一次性开挖成型，沟形完整且基本达到人工开挖的效果。

　　　开沟机的开沟装置是其关键部件，而刀片是影响开沟质量、功耗和振动等的重要因素，因此有必要对开沟装置及刀片结构进行深入的研究分析。本文以开沟装置为研究对象，以功耗低、适应性强和可操作性好为目标，为研究一种适用于开挖窄儿深的地下沟槽，埋设在地下排水管道或铁道，邮电，城建等部门用于埋设电缆于管道等要求的链刀式开沟机指出依据.
